Фасадная термопанель Piaskowa Gladka
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Piaskowa Rustico
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Gladka Wisnia
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Rustiko Wisnia
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Rott Gladka
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Rott Rustico
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Brazowa Gladka

Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Burgund Rustico
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Krem Gladka
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Krem Rustico
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Elewacja Old Castle Grey
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Dakota Rustico
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Montana Rustico
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Gobi Rustico
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Miodowa Szkliwiona Glazed
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Rustico Atakama
Размер: 1020х610х70 мм
Отделка: Клинкерная плитка
Фасадная термопанель Elewacja Rustico Nevada
Отделка: Клинкерная плитка
Фасадная термопанель Graphite Glazed
Отделка: Клинкерная плитка
Фасадная термопанель Elewacja Gladka Kamienna
Отделка: Клинкерная плитка
Фасадная термопанель Loft Brick Masala
Отделка: Клинкерная плитка
Фасадная термопанель Loft Brick Pepper
Фасадная термопанель Loft Brick Cardamon
Фасадная термопанель Loft Brick Salt
Фасадная термопанель Loft Brick Curry

Прежде чем выбрать материал для облицовки дома нужно внимательно изучить свойства всех материалов и потом уже выбирать то, что подходит именно вам.

Так как все материалы отличаются как своими преимуществами так и недостатками и, чтобы выбрать материал который будет максимально эффективен для вашего дома нужно учитывать некоторые факторы.

Например в современном мире вы можете одновременно и облицовать дом с декоративной целью и утеплить.

Виды облицовки:

– Под кирпичную кладку

– Под натуральный камень

– Металлические панели

– Под дерево

Если вы самостоятельно не можете выбрать тот материал, который вам подойдет вы можете прибегнуть к помощи специалистов. Специалисты способны учесть все недостатки здания и выбрать материал который хорошо впишется в фасад вашего строения и прослужит достаточно длительное время. А так же они способны сделать из вашего дома настоящее произведение искусства, так как современные материалы позволяют это сделать.

Прямая Термопанель с клинкерной польской плиткой Cerrad, серия Retro brick cardamon

Описание

Фасадные термопанели – востребованный материал для облицовки и утепления стен, более полувека назад разработанный в Германии. Немецкие специалисты соединили утеплитель с облицовкой, уменьшив время работ и сократив расходы по облицовке стен. Кроме того, они до 60% уменьшили расходы на отопление и кондиционирование, получив привлекательный, прочный и надежный материал.

Технические характеристики Термопанелей «Клинкер»

Наименование	Панель	Угол
Размеры	1020х610х70	245х245х655
Покрываемая поверхность	1010х655 мм	245х120х655
Площадь панели	0,62 кв.м	0,23 кв.м
Плотность утеплителя ППС	25-35 кг/м3
Температурный режим применения	От – 65 до + 75
К воздействию микроорганизмов и агрессивных сред	Устойчивы
Долговечность при применении в качестве отделки фасадов	50 лет
Морозоустойчивость	Более 300 циклов
Прочность на сжатие при 10% деформации	Не менее 0,16 МПа
Водопоглощение за 24 часа, по объему	Не более 2%
Группа горючести	Г3 (самозатухающий)
Разрушающая нагрузка при изгибе	Не менее 0,25 МПА

Преимущества термопанелей от производителя

Компания ООО «Техноблок-Строй» создает клинкерные термопанели, точно следуя европейской технологии.

При производстве мы применяем экологически безопасный ППС утеплитель 60-мм толщиной, что значительно выше по теплоэффективности 100 см кирпичной кладки. Термопанели «Клинкер» станут отличным решением для улучшения звукоизоляции стен!

Термопанели с клинкерной плиткой отличаются рядом существенных преимуществ:

Сочетают в себе утеплитель и облицовочную плитку;
Обеспечивают привлекательный внешний вид фасада и самого дома;
Позволяют существенно сэкономить на отоплении и кондиционировании дома;
Отличаются простым монтажом и демонтажем практически в любой сезон;

Требуются минимум расходных материалов;
Надежны, благодаря 7-ми анкерной системе без клеевого крепления к стене и пазо-гребневому соединению;
Позволяют выбрать различные цвета и фактуры кирпича;
Отличаются длительным сроком эксплуатации (не менее 10 лет без ремонта стен).

Особенности монтажа

Клинкерные термопанели просты в монтаже и крепятся практически к любым стенам – из OSB-плит, пено- и газобетонных блоков, дерева, кирпича, бетона. При установке данных изделий с внешней стороны стены, наши специалисты выводят точку росы за пределы стены дома. Такое решение обеспечит долговечность объекта и позволит поддерживать оптимальный микроклимат в помещении, без вредоносных бактерий, плесени и грибка.

Конструкция термопанелей от ООО «Техноблок-Строй» предусматриваем семь закладных букс с жесткой конструкцией, которые впаяны в утеплитель при производстве. Термопанели, благодаря 7-ми анкерной конструкции не прогибаются в месте крепления к стене, не нарушая эстетики и дизайнерского стиля дома. Как показывает практика, крепление данного материала так называемыми «грибками» не эффективно, поскольку утеплитель является мягким материалом и со временем, в месте крепления, образуется вмятина и другие внешние дефекты. Специалисты нашей компании проводят оперативные монтажные работы. Например, для монтажа 250 м2 термопанелей нам требуется 3-4 недели. Конечно, вы можете выполнить монтаж самостоятельно, просмотрев обучающие видео, но мы рекомендуем заказать данную услугу у нас.

Специалисты ООО «Техноблок-Строй» выполнят установку клинкерных термопанелей быстро, профессионально, и, что самое главное, – качественно. Позвоните нам, чтобы купить данный материал в Крыму и получить подробную консультацию о его характеристиках.

Фото домов, облицованных Термопанелью «Клинкер»

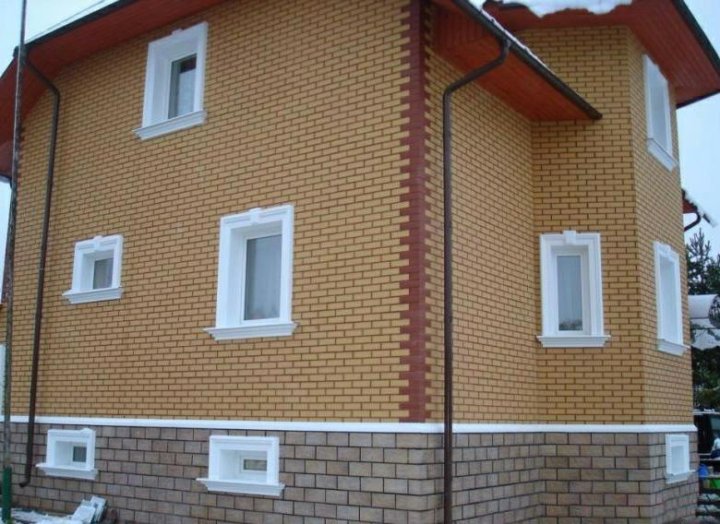

Фото двухэтажного дома в г. Судак утепленного и облицованного Термопанелями “Клинкер” нашего производства, цвет светло-серый. Затирка для Клинкерной плитки, цвет графит. Термопанели изготовлены на основе пазо-гребневого утеплителя пенополистирола толщиной 6 см. плотностью 25 кг. на 1 куб.м. Цоколь так же утеплен 6-ти см. пенополистиролом плотностью 25 кг. на 1 куб.м. и облицован искусственным камнем нашего производства “Ростовский камень”, цвет серый и светло-серый. Декор на углах, окнах и дверях сделан из ППС с нанесением влаго и солнце защитной эмали. По окончании монтажа все поверхности стен обработаны гидрофобной пропиткой для искусственного камня.

Характеристики

Площадь панели	0,62 кв.м
Размер	1020х610х70
Плотность утеплителя ППС	25-35 кг/м3
Температурный режим применения	От – 65 до + 75
К воздействию микроорганизмов и агрессивных сред	Устойчивый
Долговечность при применении в качестве отделки фасадов	50 лет
Морозоустойчивость термопанели	Более 300 циклов
Прочность на сжатие при 10% деформации	Не менее 0,16 МПа
Группа горючести	Г3 (самозатухающий)
Разрушающая нагрузка при изгибе	Не менее 0,25 МПА
Водопоглощение за 24 часа, по объему	Не более 2%
