23. Фахверк. Его назначение и конструктивное решение

Фахверком называется система конструктивных элементов, служащих для поддержания стенового ограждения и восприятия (с последующей передачей на фундаменты и другие конструкции) ветровой нагрузки.

Фахверк устраивается для наружных стен (вдоль здания и торцевых), а также для внутренних стен и перегородок (рис. 11.23).

При самонесущих стенах, а также при панельных стенах с длиной панелей, равной шагу колонн, необходимости в конструкциях фахверка нет.

Если длина панелей меньше шага колонн, устанавливаются стойки фахверка, и панели опираются на столики колонн и этих стоек (рис. 11.23,а). Сечения стоек фахверка — прокатные обычные и широкополочные, а также сварные двутавры, сплошные составные из швеллеров и сквозные из швеллеров (прокатных или гнутых) (рис. 11.23,3). Стойки опираются на фундамент и с помощью листового шарнира, передающего горизонтальные усилия, но не стесняющего вертикальные перемещения ферм, — на связи по нижним поясам ферм (рис.

11.23,0). Если по высоте есть горизонтальные площадки, то стойки опираются в горизонтальном направлении и на них. При стенах из малоразмерных элементов (волнистые асбестоцементные, стальные, алюминиевые листы) кроме стоек предусматриваются ригели (рис. 11.23,6), к которым и крепятся стеновые листы. Ригели воспринимают вертикальные и горизонтальные нагрузки (от веса стенового ограждения и ветровой нагрузки), и поэтому проектируются достаточно жесткими в обеих плоскостях. Сечения их составляются из уголков, листов, швеллеров, гнутых профилей (рис. 11.23,е).

В торцах здания обязательно устанавливаются стойки (рис. 11.23,0), а при малоразмерных листах ограждения и над большими проемами — ригели. В высоких цехах для обеспечения устойчивости стоек фахверка в плоскости стены ставятся распорки, которые крепятся к вертикальным связям.

Фахверк внутренних стен устраивается аналогично. Если внутренние стены кирпичные, то стойки и ригели фахверка располагаются в пределах толщины стены (рис.

11.23,г).

Стойки фахверка работают на внецентренное сжатие от эксцентрично приложенного веса стенового ограждения и ветровой нагрузки. Расчетная схема — это стойка с опорами внизу и в местах крепления к горизонтальным площадкам и связям (рис. И.24,а). Опорная горизонтальная реакция FW передается на связи по нижним поясам ферм (см. рис. 11.12).

Ригели фахверка работают как балки на косой изгиб (рис. 11.24,6). Вертикальная нагрузка собирается с участка, равного расстоянию между ригелями (рис. 11.24,0). Для стен из блоков следует учесть, что образуются своды (рис. 11.24,г) и если Лз=0,75/, то при определении пролетного момента следует принимать нагрузку с высоты, равной 0,6/. Опорные реакции ригели при этом определяются от полной высоты h кладки над ригелем.

Рис. 11.23. Схемы конструкций фахверка и сечения его элементов. 1 – колонны; 2 – стойки фахверка; 3 – стеновые панели; 4 – ригели фахверка; 5 – стеновые листы; 6 – листовой шарнир; 7 – связи по нижнему поясу фермы; 8 – горизонтальная распорка связей; 9 – вертикальные связи фахверка; 10 – надворотный ригель; 11 – кирпичная стена.

Фахверк — что это такое, строительство дома по технологии фахверк, внутреннее убранство дома в стиле фахверк

Заполнении секции, стен ф ахверка монолитным пенобетоном D200-D400 в объем. Для создания объёма используют несъёмную опалубку используя листы СЦП, ЦСП, СМЛ, (стекломагнезитовый лист), ГКЛ , инженерные сети можно разместить внутри стены. Плюс заполнения секции монолитным пенобетоном внутренне сторона стены не требует дополнительной отделки. В современный фахверке проёмы секции заполняют стеклом, установка энергосберегающих стеклопакетов с низкоэмиссионным К-стеклом фирм с аргоновым заполнением.

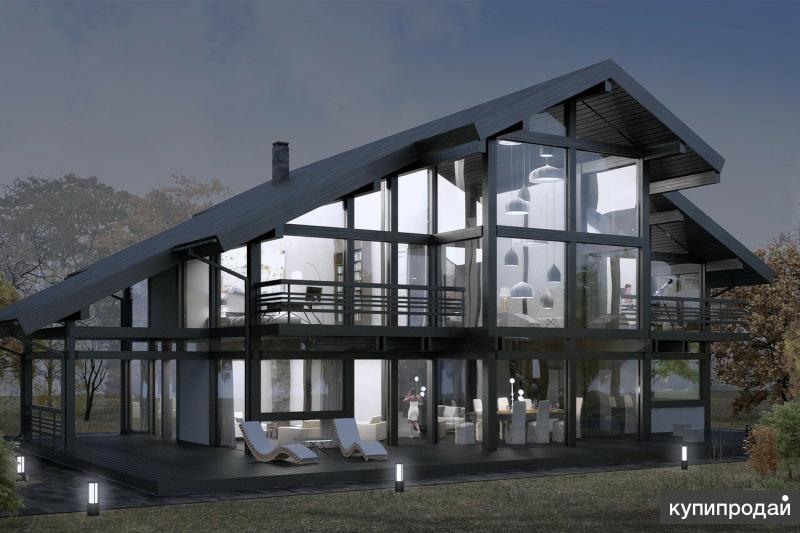

Стеклянне фасады ( стены фахверка из стекла ) требуют меньше затрат на эксплуатацию в сравнении с любой другой фасадной конструкцией. Высокий процент остекления фахверкового дома улучшает световой режим помещений, а это в свою очередь обеспечивает зрительное увеличение площади и устанавливает визуальную связь с внешней средой.

Видео описание

Подробнее о строительстве дома фахверк-шале и самой технологии, смотрите в следующем видео:

Дополнительная теплоизоляция. В таких домах используются стекла, изготовленные только по энергосберегающим технологиям, например низкоэмиссионные, с обогревом или стеклопакеты с заполнением из аргона. А пол оснащают системой «теплый пол», что обеспечивает равномерный обогрев дома.
Хрупкость дома. Если использовать для остекления триплекс толщиной до 6 мм, то он бьется только от очень сильного удара и не разлетается вдребезги, как обычное стекло, а остается висеть на специальной полимерной пленке. Впрочем, для усиления безопасности можно поставить и бронированные стекла. Необходимую прочность дому придает и каркас из бруса.
Перегрев в летнюю жару. Использование стекла со специальным напылением или тонированием позволяет защитить дом от перегрева и излишнего УФ-излучения.

Дома по технологии фахверк

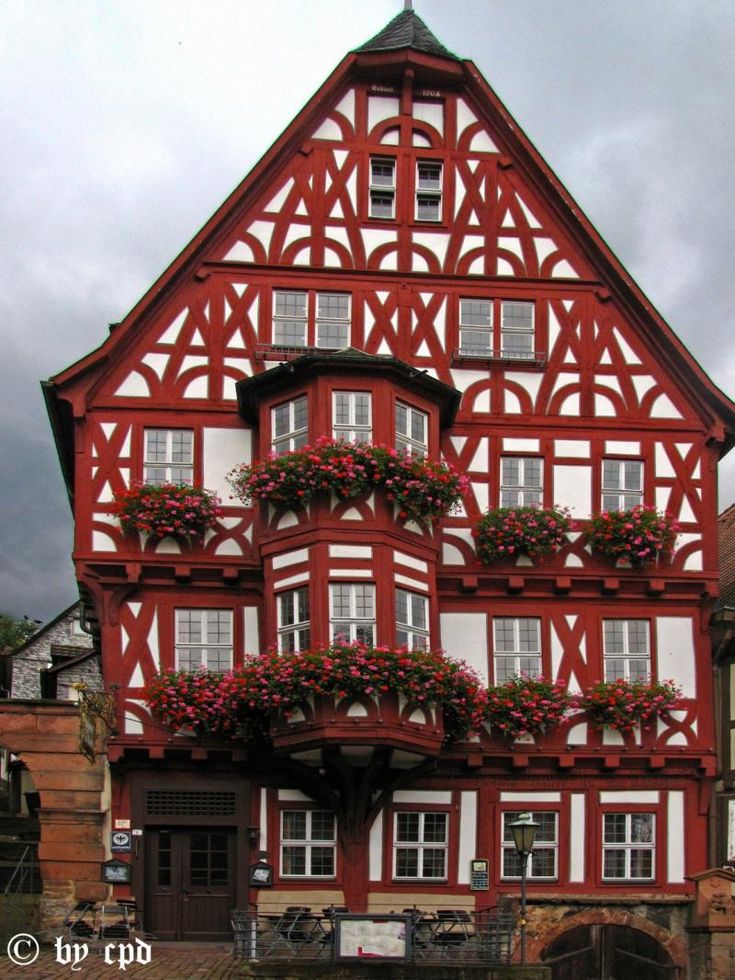

Романтизм старинных городов, ностальгия по стабильному и благословенному прошлому Европы разогрели интерес к строительству домов в этой технологической традиции.

И теперь уже из новых материалов, но с учётом зарекомендовавших себя приёмов, строят фахверковые дома наши соотечественники (см. фото).

Конструкция

Особую прочность этим строениям придаёт система вертикальных стоек и ригелей из клеёного бруса различного сечения на основе хвойных пород дерева (кедра, лиственницы, сосны), установленных сегодня на ленточный или плитный фундамент.

Практичные немцы и раньше использовали лиственницу для цокольного этажа, как более подверженного влаге и гниению, а верхние этажи собирали из сосновых балок. Диагональные раскосы призваны были обеспечить жёсткость конструкции, и создавали узнаваемый декор стен.

Соединения несущих элементов врубками на потайной шип, «ласточкин хвост» крепились, пришедшими из судостроения, деревянными нагелями.

В современном варианте:

крепление на видовые гайки с шайбами из всепогодной стали;
крепление на скрытые внутри металлоконструкции шпильки с гайками.

Соблюдался принцип:

каркас несёт бремя всей конструкции;
стены ограждают.

Фахверк не скрывает деревянный скелет балочной конструкции, а делает его основой декоративного стиля.

Декоративное решение

Декоративное решение межкаркасного пространства. Окна оригинального фахверка располагались обычно по фасаду и в большом количестве. Боковые стены соседствующих домов оставались глухими.

С появлением выступающей этажности характерным стало разнообразие дизайнерских решений для окон каждого этажа, появились угловые башенки, выступы-эркеры.

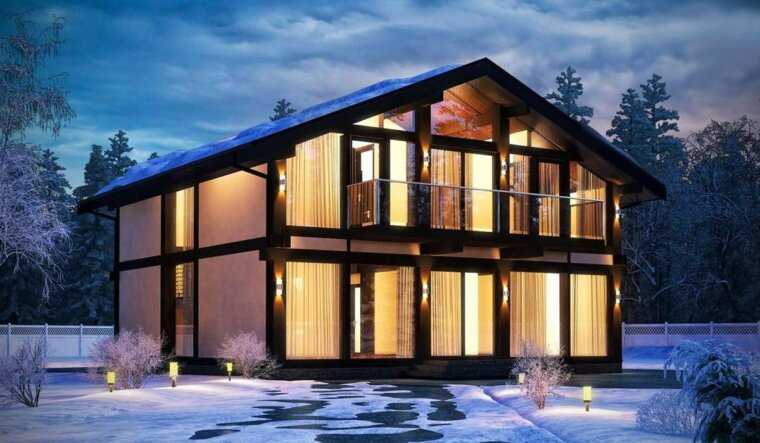

Новые проекты с большими окнами, во всю стену, обеспечивающими беспрепятственный поток естественного освещения и панорамный вид, привносят в традиционный стиль фахверка элементы хай-тека.

Для заполнения пространства между опорами теперь используют современный материал:

стеклопакеты из триплекса;
эффективный утеплитель с тонким слоем алюминиевой фольги;
панели из газобетона, кирпича или антисептированного дерева.

Всё наполнение конструкции акцентирует идею лёгкости и воздушности строения, а видимая геометрия балок подчёркивает изящество и строгий вид.

В качестве финишной отделки традиционным является оштукатуривание под побелку, но в современных условиях есть большой выбор облицовочных материалов, имитирующих кирпичную кладку, резьбу по дереву, фреску.

Интересно: Стоечно-балочные конструкции раритетного фахверка образовывали, заложенные ещё при строительстве, орнаментальные символы: Ж — защиты от огня, Х— Андреевский крест, манн, полуман, узор «Дикий человек» или «Швабская женщина».

Крыша

Крыша фахверка — настоящее украшение строения. Обычно она двускатная, без функционального чердачного пространства, с большим углом наклона, имеет далеко выступающие свесы.

Современный дизайн обыгрывает стропильные конструкции и допускает оборудование под крышей помещения мансарды, а под свесами — балконов или террасы. Традиционное черепичное покрытие в современном варианте предполагает использование метало-или керамочерепицы.

Если в Европе промышленное строительство фахверковых строений используется для поддержания исторического имиджа туристических кварталов, то в нашей стране этот стиль приобрёл популярность в строительстве элитных коттеджей.

Что лучше выбрать

Надеемся, что озвученные выше преимущества и недостатки технологии строительства фахверковых домов помогут вам сделать окончательный выбор. Но если вдруг остались вопросы или интересно узнать про другие способы строительства или материалы, то на выставке домов «Малоэтажная страна» всегда можно пообщаться с экспертами и в буквальном смысле «пощупать» дома сделанные по различным технологиям.

Записывайтесь на экскурсию, где вы получите ответы на любой интересующий вопрос, связанный с малоэтажным строительством.

Оценок 0

Прочитать позже

Технология строительства дома в стиле фахверк

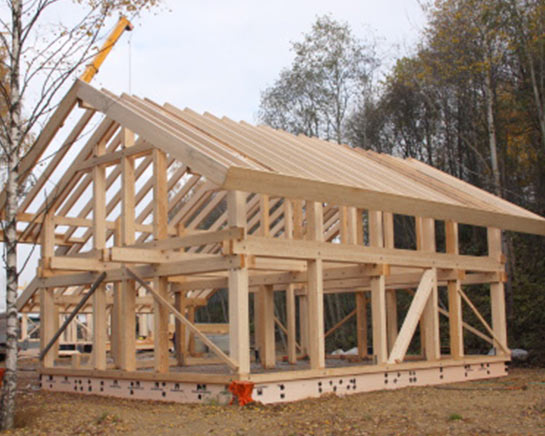

Создание каркаса

С разработанным проектом будущего здания можно переходить к строительству.

Сначала возводится фундамент с помощью опорных столбов или клееных брусов. При пучинистом грунте или тяжелых стенах необходима более надежная опора из металлических труб, которые опускают в грунт ниже уровня промерзания.

На основу фундамента укладывают гидроизоляционный слой и делают по всему периметру дома нижнюю обвязку, к которой крепят теплоизоляционный слой. Затем на нее крепят нижнюю часть каркаса из соединительных деталей (маны, вильдерманы и т.д.), которые фиксируются нагелями или шкантами.

Для большей надежности и жесткости конструкции горизонтальные и вертикальные брусы и балки соединяют по типу «ласточкиного хвоста» или «потайного шипа». Для креплений с раскосами и скрытия деталей обшивки применяют соединения в пазы и шипы.

Расстояние между несущими стойками оставляют достаточное, чтобы сделать дверные и оконные проемы. Внутренние перегородки устанавливают, соблюдая каркасно-рамочную технологию.

Детали каркаса покрывают водостойкими и огнеупорными составами.

С окончанием монтажа стен изготавливают двускатную крышу из металлочерепицы или разных видов нетяжелой кровли.

Обшивка стен

При традиционном варианте фахверка пространство между балками заполняют саманом.

Из современных материалов используют цементно-стружечные плиты, полиуретановые панели, сэндвич-панели или прочные стеклянные листы. Последний вариант используется при стеклянном фахверке.

Возможно использование и других материалов, отличающихся повышенной влагостойкостью, прочность, легким весом и экологичностью.

При этом наружная часть каркаса остается открытой.

Облицовку стен совершают с помощью светлой краски или штукатурки. Брусья, если надо, окрашивают в темные цвета.

Завершают строительство установкой окон и дверей.
