Ендова это – нижняя и верхняя планка кровли, какое у нее устройство, фото и видео примеры

Содержание статьи:

Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.

Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.

Что такое ендова кровли

Ендова – это один из основных элементов кровельного пространства. Другими словами, ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов.

Основная функция ендовы – быстрое устранение атмосферных осадков с пространства крыши.

Своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли. Таким образом, самое чувствительное место к влаге – это как раз ендова.

В этих условиях особенно важно тщательно провести монтаж и надежную герметизацию. Ведь именно по ендове будет происходить отвод влаги из кровли.

Совет: Наилучшим материалом для обустройства ендовы является оцинкованная сталь. Благодаря своим свойствам, он значительно продлит срок службы не только ендовы, но и всей кровельной системы.

Чаще всего ендовы изготавливают в виде планок из металлических листов.

В зависимости от конструктивных особенностей можно выделить:

планку нижней ендовы;
планку верхней ендовы.

Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей.

Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).

Ендова верхняя предназначена для выполнения декоративных функций. Благодаря такой планке, стыки двух скатов приобретают вполне законченный вид. Другими словами, ендова формирует окончательный внешний облик вашей кровли.

В отличие от нижней, планку верхней ендовы следует крепить уже после того, как будет уложен профнастил или металлочерепица.

Совет: Место крепления ендовы нужно выбирать особенно тщательно. Это исключит порчу средней части нижней ендовы. Для крепления лучше всего подойдут саморезы для кровли. Во избежание возможных протечек в местах монтажных стыков, рекомендуется зафиксировать слои подкладки.

Ендовы и их типы:

Закрытая.
Открытая.
С переплетениями.

Конструктивное различие – в том, как соприкасаются, соединяются и переплетаются кровельные панели скатов.

Монтаж ендовы: особенности

Первым делом нужно установить обрешетку. При этом важно помнить, что она должна обладать сплошным строением в местах стыков обоих кровельных скатов. Очень важно иметь обрешетку со строением по ее обеим сторонам.

По деревянному желобу прокладывается слой гидроизоляции. Напомним, что он защищает от влаги пространство под кровлей.

При наличии горизонтальных стыков на ендове кровли, производится нахлест более 100 мм. Если же кровля имеет плоский угол ската, то специалисты советуют установить дополнительный гидроизоляционный слой.

Важно: При использовании металлочерепицы в качестве кровельного материала, применяйте специальный уплотнитель. Он имеет свойство самостоятельно расширяться.

Помните, что любая кровля со сложным конструктивным решением требует обустройства ендовы. Поэтому очень важно соблюдать все правила по монтажу этого элемента.

Не стоит забывать о том, что особенность закрытой и переплетенной ендовы заключается в обустройстве слоя гидроизоляции. Ну а это довольно затратное мероприятие, так как хороший материал стоит приличных денег.

Планка ендовы открытой не требует установки дополнительного слоя гидроизоляции. Можете приглядеться к самой конструкции открытой ендовы. Элемент не скапливает в себе осадки. Напротив, они быстро испаряются.

Совет: Открытая ендова предполагает установку системы гидроизоляции по обычной технологии. Как правило, ее применяют при работах со скатными крышами.

Советы от специалистов – первым делом на крышу должен быть уложен первый ряд кровельного материала до нижнего конца ендовы. По завершении этой работы, можно приступать к фиксации слоя гидроизоляции.

Сегодня можно встретить много строительных сайтов. Там можно не только получить советы от специалистов, но и наглядно увидеть все работы. Часто на сайтах присутствует фото– и видео контент кровельных работ.

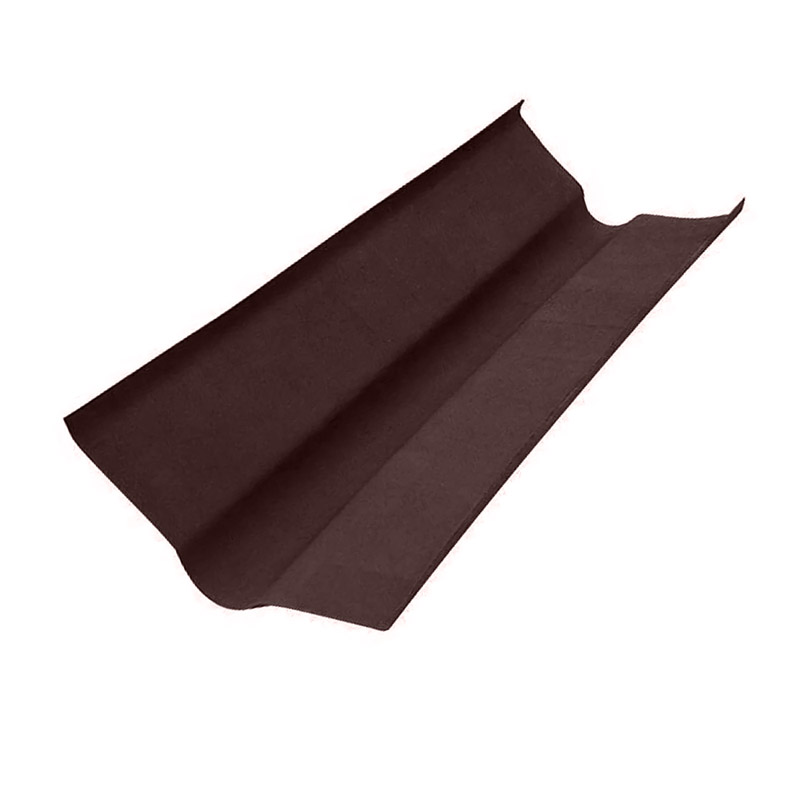

Монтаж ендовы на кровле из ондулина, инструкция на видео:

Как правило, многие приходят к выводу о том, что доверять обустройство ендовы следует профессионалам своего дела. Поэтому для выполнения монтажных работ на кровле рекомендуется пригласить опытных людей. Это исключит любой риск, в частности финансовый.

Таким образом, мы узнали, что такое ендова кровли. При следовании всем пунктам инструкции, можно вполне самостоятельно обустроить наиболее сложные элементы конструкции.

что это такое. Устройство и монтаж ендовы.

Оценивая внешний вид любого здания, глаза, как правило, в первую очередь останавливаются на крыше. Именно она придает строению характер и эмоцию. Однако, декоративная функция конструкции все же не является самой главной. Как не крути, а крыша – это защита внутренних помещений от внешних воздействий. И идеальным будет решение, когда архитектурное наполнение выполняется не в ущерб функциональности. Конечно же, имеют очень эффектный вид крышные конструкции со множеством примыканий и стилистических дополнений. Если в результате такого форматирования на примыкающих скатах образуется внутренний угол (ендова), то крыша называется ендовой. Именно устройство ендовы мы предлагаем обсудить прямо здесь и сейчас.

Что такое ендова?

Мы согласны с мнением многих наших читателей, что термин «ендова» для среднестатистического гражданина звучит странно.

Более понятным для русского человека является второе название этого элемента кровельной конструкции – разжелобок.

Из него сразу ясно, что функциональное предназначение ендовы – отвод талых/дождевых вод в водосточную систему крыши, а также очистка кровли от разного мусора.

Актуально! Если говорить откровенно, то профессиональные крышных дел мастера по возможности стараются избежать таких конструктивных деталей. Каждый лишний перегиб является причиной возникновения дополнительных нагрузок на пологих крышах, когда на них скапливается снег и наледь. Эти места несут повышенные риски в плане протечек. Поэтому они нуждаются в очень качественной гидроизоляции, регулярному обслуживанию – очистке от снега и льда.

Наглядно демонстрируют, что такое ендова кровли фото, являющиеся иллюстрацией этого обзора. Внимательно изучите их, так предмет обсуждения будет более понятен. Обратите внимание, что ендовы обустраиваются не только в местах скатных стыков крыши, но и на изгибах возле мансардных/слуховых окон. Естественно, чем больше ендов, тем дороже обойдется обслуживание такой кровельной конструкции.

Из чего изготавливается ендова кровли?

Материалы

Сталь оцинкованная (возможно полимерное покрытие).
Алюминий.
Медь.
Основанный на полиэстере битумно-полимерный материал.

Дополнительные элементы

Металлический разжелобок крепится на скобы или другие метизные крепежи. Обязательно используется специальная уплотнительная полоса, подкладка, герметизирующая лента.
Ендовый ковер – значительно усиливает гидроизоляцию кровли в местах изгибов. Он представляет собой битумно-полимерный материал. Поставляется потребителям в рулонах. Обладает солидным прочностным ресурсом, стоек к температурным перепадам. Сверху посыпается мелкозернистой обсыпкой.

При монтаже ендовы необходимо очень скрупулезно относится к выбору мест крепления. Монтаж выполняется с помощью кровельных саморезов. Рекомендуемые подкладки – защита от протечки в местах крепления объекта.

Важно! Неправильно спроектированное устройство ендовы, может стать причиной серьезных неприятностей. Имеются в виду потоки воды внутрь помещений с протекающей крыши, а то и вовсе обрушение крышной конструкции. Причиной послужит скапливающаяся и не отводящаяся с кровли влага. К тому же, нельзя игнорировать еще на один важный нюанс – стойкость к ветровым нагрузкам ендовы.

Классификация ендов

Всего существует и на практике реализуется 3 вида ендов:

открытая;
закрытая;
сочлененная или переплетенная.

Их ключевое различие – способ соединения кровельных скатов:

Открытая ендова не нуждается в монтаже дополнительного гидроизоляционного слоя, поскольку конструктивно предназначена для сбора осадков и их отвода с крыши. При ее устройстве устраивается стандартная для любой скатной крыши гидроизоляция.

Закрытая ендова предполагает соединение кровельных панелей встык.
Сочлененная ендова характеризуется переплетенной конструкцией.

Внимание! Монтаж ендовы какого типа будет актуальным в конкретном случае зависит от формы крышной конструкции, углов наклона ее скатов, а также параметров выбранного кровельного покрытия.

Плюсы и минусы ендовы разных типов

Тип ендовы	Скорость/простота монтажа	Скорость отвода воды	Декоративность
Открытая	высокая	высокая	низкая
Закрытая	средняя	средняя	высокая
Плетенная	низкая	средняя	высокая

Что чаще всего выбирают непрофессиональные мастера?

Поскольку мы постоянно контактируем с читательской аудиторией, то отлично знаем последние строительные тенденции, реализованные на практике. Что касается ендовы, то очень часто ее изготавливают из металлических листов, а проще говоря, оцинковки. Состоит этот кровельный элемент из двух частей – верхней и нижней планок.

Ендова нижняя

Основная защитная нагрузка ложится на нижнюю планку, которую еще называют фальшендовой. Ее края имеют специальную форму гиба, благодаря которой, не допускается перелив воды в подкровельное пространство, при этом ее концы размещаются над карнизом.

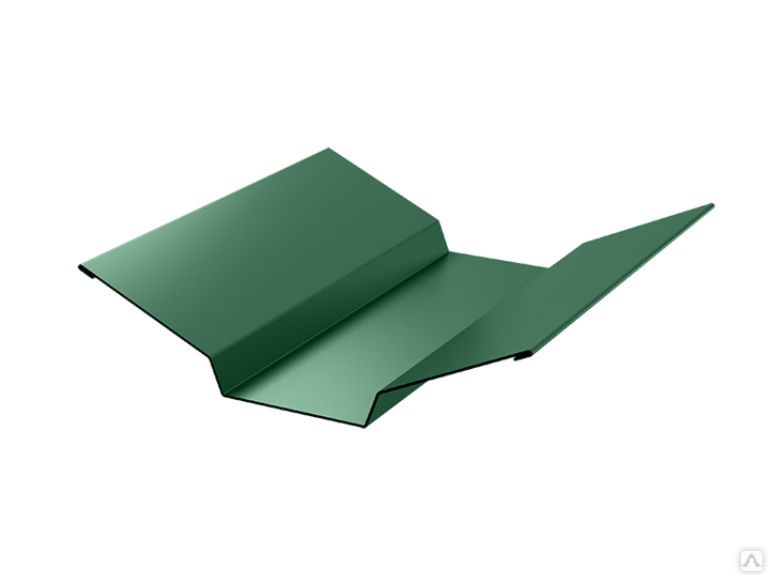

Ендова верхняя

Верхняя планка ендовы над нижней должна выступать на 15-20 см. Она играет декоративную роль, закрывая внутренности места соединения. Требования к ее прочностным параметрам не столь высоки. Очень часто ее выполняют из того же материала, что и все кровельное полотно, а монтируется эта деталь, когда финальное покрытие уже полностью уложено.

Внимание! При дождях за сутки через ендову пропускаются тонны воды. Для предотвращения провисания разжелобка, под нее выполняют сплошную обрешетку из обрезанных досок, которые, естественно, предварительно обрабатываются антисептическим составом. Если того требует кровельный пирог, выполняется укладка гидроизоляционного слоя.

Особенности монтажа

Обрешетка

Этот момент мы уже описали чуть выше. Обрешетка набивается всплошную из обрезных досок, заранее защищенных от биологической коррозии.

Гидроизоляция

По устоявшемуся мнению, самым оптимальным материалом является ендовый ковер. Он создается по формуле: нетканое полиэфирное полотно + высококачественный битум/модификаторы (пропитка) + обсыпка: сверху – базальтовая, а снизу – песчаная.

Этот гидроизоляционный материал прочный и надежный, является 100 % гарантией эффективной защиты от влаги. Монтироваться он может двумя способами:

приклеиваться специальными наклейками;
прибивается гвоздями с шагом 20 см.

Однозначными достоинствами ендового ковра, исходя из практического опыта, являются:

максимальная защита для внутренних перегибов – наиболее уязвимых участков кровли;
снижаются нагрузки от дождя и снега;
кровля выглядит презентабельной и логически законченной.

Установка планок

Ендова внутренняя (нижняя, фальшендова) устанавливается на гидроизоляционный слой. Крепится она саморезами к обрешетке, шаг – 30 см.
Если ендова состоит из нескольких частей, их укладка выполняется таким образом, чтобы верхняя на 15-20 см перекрывала нижнюю.
Стыки, чтобы сделать гидроизоляции еще более надежной, обрабатываются герметиком.
Внешняя ендова изготавливается из основного кровельного материала.
Монтаж кровельного покрытия выполняется таким образом, чтобы материал не достигал оси внутреннего угла на 10 см.
Монтаж верхней ендовы выполняется по аналогии с нижней – с перехлестом на 10-12 см.

Ендовая кровля

В принципе, любая крыша может быть названа ендовой, если ее конструкция предполагает наличие соединения скатов. Под эту характеристику подпадают такие распространенные крышные конфигурации:

вальмовая;
крестообразная;
двускатная, пр.

Также это актуально, если к зданию имеются какие-либо примыкания, к примеру, веранда или терраса. Если рассматривать вид сверху ендовой кровли, то она будет относится к одной из трех существующих категорий:

Т-образные;
Г-образные;
крестообразные.

Эта информация является ключевой при разработке плана будущей крыши. Как раз в работу берется ее чертеж вида сверху. Он разбивается на прямоугольники и квадраты. Также указываются второстепенные прогоны, вычерчиваются линии соединения углов главной крыши с углами примыканий. Эти места и будут ориентирами для формирования енд. На чертеже обязательно отмечаются высотные параметры, а также габариты здания.

Актуально! Проектирование и обустройство ендов выполняется аналогично технологии устройства рядовой стропильной системы. Однако, особое внимание уделяется правильности их проекции, а также способу крепления между собой скатов.

Чтобы в процессе эксплуатации кровли не возникало проблем по причине дефектов разжелобка, не допускаются при монтаже ендовы какие-либо надрывы или иные дефекты механического происхождения верхней планки, а на оси контробрешетки устраиваются вентиляционные отверстия.

Итак, уважаемы читатели, мы ответили на вопрос – ендова что это такое (фото и тематическое видео прилагаются). Как видите, у нее непонятное сложное для восприятия название, а суть и конструкция более чем просты. Надеемся мы сумели осветить все ключевые факторы этого объекта. У вас остались вопросы – ждем ваших обращений.

Ендова – что это такое? 100+ фото примеров: инструкция по монтажу

Содержание

Понятие “ендова”
Материалы, используемые для создания ендовы
Устанавливаем ендову правильно

Крыша частного дома – один из важнейших элементов постройки, который обеспечивает ее защиту от воздействия внешних факторов в виде дождя, ветра или снега, а также ультрафиолетовых лучей солнца. Вся внешняя нагрузка возлагается на кровельное покрытие крыши, так как именно оно имеет непосредственный контакт с вышеуказанными факторами и влияниями. Если при сборке конструкции крыши, ее установке или монтаже кровли допустить ошибку, то это может привести к непоправимым последствиям, внутрь дома может проникать влага, которая будет разрушать стропильную систему. Если стропила, сделанные из дерева, начнут поддаваться воздействию воды, то крыша быстро станет непригодной, да и ветра могут деформировать ее конструкцию.

В связи с этим, при создании дома необходимо уделить особое внимание крыше, ее конструкции и подбору кровельных материалов. Абсолютно все элементы крыши должны образовывать герметичный слой, надежно защищая внутреннее пространство дома от внешних воздействий. Многие хотят, чтобы крыша была максимально привлекательной, дополняя экстерьер частного дома, но нужно помнить, что это не должно мешать основной функциональной задаче конструкции – защита постройки и ее жителей.

Кровельные покрытия можно разделить на две категории:

Материал, используемый для кровли – профнастил, металлочерепица, ондулин и т.д.
Доборы – элементы, которые оформляют все стыки, переходы, водостоки и прочее.

Стоит отметить, что особое внимание нужно обратить как раз таки, на доборы, ведь именно на них возлагается основная нагрузка, именно здесь происходит отток воды и талого снега. Для того, чтобы все элементы качественно выполняли свою роль необходимо провести монтаж, соблюдая при этом все правила и технологии. Ендова – один из подобных элементов, требующий правильно обращения к себе.

Понятие “ендова”

Ендова кровли – место на крыше, где сходятся две плоскости, образовывающие впадину. Однако, это лишь общее понятие для понимания смысла этой детали простым людям. Если же коснутся строительного направления, то рабочие имеют свое представление о таком элементе, как ендова. Согласно формулировкам специалистов ендова – вид доборного элемента, изготавливаемого для оформления стыка двух и более плоскостей.

Виды ендовы:

Открытая – стык двух скатов или плоскостей не имеет плотного шва, а просто прикрывается небольшой планкой.
Закрытая – в этом случае стык достаточно плотный и прямой.
Переплетенная – представляет собой стык вплотную таким образом, чтобы рисунок плоскостей совпадал между собой.

Нужно понимать, что отличие между этими видами лишь внешнее, функциональная задача у всех одна. Последние два варианта менее популярны в использовании, так как соорудить их смогут лишь профессионалы с большим опытом и специальными навыками, найти которых достаточно трудно, тем более, что каждый кровельный материал будет иметь свою специфику.

В зависимости от способа установки ендовы бывают:

Нижними. В этом случае доборной элемент устанавливают перед тем, как проводить монтаж кровли, тем самым ендову располагают под общий кровельный слой. Роль этой детали переоценить трудно, так как она служит водоотводным желобом, если же стык плоскостей будет без нижней ендовы, то он будет представлять собой сплошную щель, куда начнет проникать влага.
Верхняя. Исходя из названия, не трудно догадаться, что такая ендова устанавливается на кровельный материал, играет как декоративную роль, так и создает завершенный образ создания крыши. Наружная ендова сделает соединение двух плоскостей более аккуратным, не даст мусору проникнуть в углубление кровли, а значит, гарантирует естественный отток воды, продлевая период эксплуатации крыши.

Материалы, используемые для создания ендовы

Для того чтобы крыша имела привлекательный вид, а все ее элементы гармонировали друг с другом, ендову изготавливают из разных материалов, поэтому каждый сможет подобрать оптимальный вариант для своей крыши и своего кровельного покрытия. Если основное покрытие выполнено из шифера, то для ендовы используют асбоцемент, если же крыша покрыта металлочерепицей или профнаастилом, то используется ендова из оцинкованной стали.

Как известно, практически все металлические кровельные материалы имеют специальные защитные покрытия из полимеров, таким образом, их защищают от коррозии и продляют период службы кровли. Ендова для металлических крыш не стала исключением, поэтому она также снабжается специальным защитным слоем, чтобы материалы полностью соответствовали друг другу, создавали приятный внешний вид и целостную картину. Однако, материал ендовы не всегда может соответствовать материалу кровли. Если используется нижняя ендова, то она скрывается под кровлю, а значит, нет никакой разницы, из какого именно материала она изготовлена.

Устанавливаем ендову правильно

Как уже говорилось ранее, доборы нуждаются в качественном монтаже, ведь от этого зависит не только целостность и сохранность крыши, но и безопасность дома, его домочадцев. В связи с этим рекомендуется привлечение специалистов, способных быстро и качественно провести монтаж необходимых элементов, предоставить заказчику надежную конструкцию с привлекательным внешним видом.

Для ознакомления и возможности контроля работ приводим в пример классический порядок установки ендовы:

Изначально нужно проверить правильно и аккуратность создания подложки. Необходимо убедится, что нет никаких искривлений или деформаций, тщательно исследуется и проверяется прочность конструкции. Нагрузка на ендову намного больше, чем на плоскости скатов, ведь именно здесь скапливается снег, которые создает давление на доборной элемент.
Все деревянные элементы конструкции крыши необходимо обработать специальными антисептиками и пропитками, после чего провести гидроизоляцию именно под ендову.
Установка внутренней ендовы. Монтаж ведут снизу-вверх, укладывая отдельные элементы внахлест на десять сантиметров, после чего точки соединения обрабатывают герметиком.
Монтаж кровли. Места, где происходит стык кровли и нижней планки также необходимо герметизировать.
Установка верхней ендовы с помощью кровельных саморезов со специальными резиновыми прокладками.

что это такое, устройство, фото

Всё чаще застройщики выбирают для домов необычные крыши, например, шатровую или вальмовую. Для обустройства таких конструкций обязательно использование дополнительных элементов. Одним из них является ендова, которая призвана предотвратить попадание влаги и мусора в подкровельное пространство.

Что такое ендова

Ендова представляет собой доборный элемент крыши, который располагается между двумя плоскостями скатов в месте их излома. Устанавливается там, где части крыши образуют отрицательный угол. По сути, это жёлоб, который помогает лишней воде стекать с крыши, чем предупреждает её попадание под кровельный материал.

Ендова выполняет защитную и декоративную функции

Располагать ендовы нужно на всех проблемных участках крыши. Чем большее количество изломов имеет кровля, тем больше этих элементов нужно будет использовать.

Типы ендов

Различают два типа ендов:

верхняя — делается из кровельного материала, выступает над нижней на 15–20 см, укладывается поверх кровли;
Верхняя ендова изготавливается из такого же материала, что и кровля
нижняя — изготавливается из оцинкованной стали, служит для защиты подкровельного пространства от влаги, края её загнуты, нижний торец обязательно располагается под карнизом.
Нижняя ендова располагается под кровельным материалом

Именно нижняя ендова и выполняет все основные защитные функции, обеспечивая герметичность стыкам. Верхняя же служит исключительно для декоративного оформления.

Есть и другая классификация этого доборного элемента:

открытая — может использоваться на крышах с небольшим углом наклона, стыки скатов имеют зазор, под которым и находится непосредственно ендова, требует обязательного обустройства гидроизоляции;
закрытая — монтируется на кровлях с острым углом соприкосновения плоскостей скатов, при этом стыки плотно соединяются между собой;
переплетённая — сходна с закрытой ендовой, имеет несколько переплетённых листов кровельного материала сверху.

Выбор типа ендовы зависит от конструкции крыши, угла наклона скатов и используемого кровельного материала.

Каждый из типов ендов имеет свои преимущества и недостатки. Например:

открытая способна обеспечить быстрый сток любого количества воды и растаявшего снега, не требует больших временных затрат и множества инструментов для монтажа, но не всегда внешне привлекательна;
закрытая, в том числе переплетённая, ендова имеет презентабельный внешний вид, но монтируется длительное время.

Какой материал выбрать

Особого разнообразия материалов для изготовления ендовы нет. Независимо от покрытия кровли этот элемент может быть выполнен из:

оцинкованной стали;
металлического листа с полимерным покрытием.

Чаще всего предпочтение отдают именно второму материалу ввиду более высоких прочностных характеристик и длительного срока эксплуатации.

Ендова — желобок, располагающийся между двумя скатами, который облегчает отвод лишней воды с крыши

Есть определённые правила выбора ендовы для крыши:

для обустройства наиболее слабых мест рекомендуется выбирать элементы с достаточным уровнем оцинковки, что позволит обеспечить высокую степень герметичности стыка длительное время;
листы для ендовы должны быть более прочными, чем кровельное покрытие;
при укладке металлочерепицы или профлиста с покрытием из полиэстера рекомендуется выбирать ендову с полиуретановым защитным слоем.

Видео: внутреннее устройство ендовы

Монтаж ендовы своими руками

Установку ендовы нужно осуществлять в следующем порядке:

Провести подготовительные работы. На этом этапе необходимо обустроить сплошной деревянный настил на стыке двух скатов, наличие зазоров не принципиально. Для этой цели можно использовать обрезную доску, которую обязательно нужно покрыть антисептическими средствами. Её ширина должна быть более 30 см, а толщина соответствовать аналогичному параметру контробрешётки. По двум сторонам от линии стыка между кровельным материалом и внутренней ендовой рекомендуется дополнительно уложить уплотнитель, чтобы предотвратить попадание воды под кровлю. Гидроизолирующими свойствами обладает и ендовый ковёр, который выполняется из полиэфирного полотна, пропитанного битумами, с посыпкой с обеих сторон. Этот материал можно крепить оцинкованными гвоздями с широкой шляпкой.
Отогнуть боковые части внутренней ендовы, угол сгиба должен быть равным 90°. Спрофилировать кромки по бруску.
Желобок ендовы нужно зафиксировать на сплошной деревянный настил
Согнуть внутреннюю ендову по центральной оси. Угол сгиба внутренней ендовы должен быть больше угла внешней.
Уложить желобки внутренней ендовы. Начинать работу нужно сверху. При необходимости деталь можно обрезать или нарастить. В первом случае надо отступить на 3–4 см от водосточного желобка, во втором — необходимо обеспечить нахлёст в 10–15 см. Ни в коем случае нельзя забывать про напуск свеса от края. Он должен быть около 8–10 см.
Нижняя ендова укладывается на сплошной деревянный настил
Бортики ендовы в местах свеса нужно загнуть внутрь.
Закрепить желобок. Делать это можно с помощью гвоздей 2,8х25 мм. От кромки отступить около 2 см. Прибивать желобок необходимо непосредственно к настилу. Расстояние между креплениями должно быть равным 30 см.
Дополнительно приклеить защитные полосы из самоклеящегося материала, который пропитан гидроизоляционными составами, на стыки внутренней ендовы с настилом. Они способны обеспечить защиту подкровельного пространства от влаги и мусора.
Гидроизоляция ендовы нужна при обустройстве крыш с малым углом наклона
Теперь можно монтировать обрешётку и кровельный материал.
Поверх кровли устанавливается внешняя ендова. Фиксируется она специальными кровельными гвоздями или саморезами. При необходимости наращивания детали части нужно укладывать с нахлёстом 10–15 см.

Видео: монтаж нижней ендовы с выходом на скат

Советы специалистов

Есть некоторые нюансы монтажа ендовы, которые обязательно нужно учитывать:

выполнять усиленную гидроизоляцию ендовы стоит лишь в том случае, если в данном месте скапливается большое количество воды, например, на крышах с плоскими углами скатов;
полотна кровельного материала, которые укладываются в направлении со ската, нужно располагать с одинаковым нахлёстом, при этом крепление должно быть максимально надёжным;
нахлёсты в ендове при наращивании рекомендуется дополнительно заклеить специальной гидроизоляционной лентой;
обрешётка в месте ендов должна быть сплошной.

Ендова выступает одним из самых важных доборных элементов, поскольку обеспечивает защиту наиболее слабых мест крыши. Правильный монтаж детали позволит повысить уровень герметичности стыков скатов и длительность срока эксплуатации кровли.

Оцените статью:

[Голосов: 0 Среднее: 0]

что это такое (фото), монтаж соединения двух ендов на скате (верхняя и нижняя), устройство обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров, выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды, образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова кровли

Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.

Где можно встретить данную конструкцию:

Ендовые крыши, фото, являются обязательным атрибутом любых зданий с Г и П-образной планировкой коробки дома;
На крышах с фасадной пристройкой или даже эркером. Кровля пристроенного помещения стыкуется со скатом основного каркаса по внутреннему углу ендова;
В устройстве мансардных балконов и слуховых окон, его еще называют разжелобок ендова. Переход от двухскатной крыши кукушки к кровельному покрытию дома. Ендова на кукушке самая маленькая и зачастую изготавливается из подручных материалов.

Важно! Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли.
В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии. От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные. В остальном устройство ендовы крыши из металлочерепицы не вызовет трудностей.
Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Для чего нужна ендова

Любая скатная крыша испытывает огромные нагрузки от давления снега, потоков дождевой воды, поэтому узел ендова, в котором объединены кромки смежных скатов, должен быть очень прочным и надежным.

На это уходит немало сил и времени. В некоторых случаях от использования ендового узла можно отказаться, тем самым избавиться от проблем затекания воды и конденсата. Например, вместо обустройства ендовой крыши одно крыло дома Г-образной планировки выстраивают выше, и тем самым поднимают один стропильный каркас над другим. В этом случае линия пересечения более низкой крыши с соседним крылом будет проходить по стене здания. Мало того, линия примыкания кровли к стене будет закрыта свесом кровли. На практике подобное решение обходится дороже, чем изготовление ендовы с выходом на скат, да и надежность такой схемы невелика.

Правильно собранная ендова крыши обеспечивает решение двух наиболее важных проблем:

С помощью желоба удается отвести неограниченное количество дождевой воды, даже в штормовую погоду;
Ендовый узел обеспечивает безопасный сход с крыши снежных пластов без угрозы горизонтального смещения кровельного покрытия.

К сведению! Некоторые специалисты утверждают, что узел ендова взаимно увеличивает прочность и устойчивость каждого из двух смежных стропильных каркасов крыши.

Стабилизирующий и усиливающий эффект реально возможен только при идеальном построении узла ендова. В реальности мастера считают хорошим результатом, если один из примыкающих скатов не задирает кровельное покрытие на смежной крыше.

Виды ендовы

До момента унификации узел сопряжения скатов крыши строили в трех вариантах. Большинство деталей приходилось изготавливать вручную, в зависимости от схемы стропильного каркаса и кровельного покрытия крыши, поэтому классификация конструкций была соответствующей:

Открытая ендова, которая представляла собой желоб из листового металла, уложенный поверх покрытия или припаянный на фальцевую кровлю;
Вариант для мягкой кровли, изготавливался в виде желоба, уложенного под приклеенные кромки гонтов;
Ендова с перехлестом или переплетением кровельного материала. Под изолирующее покрытие крыши укладывался подкладочный ковер или пара Г- образных желобов, соединенных в один канал.

Подобные схемы использовались для небольших и средних узлов ендова, когда нагрузка по воде и снегу была незначительной, и, зачастую, требовалось эффективное отведение небольших количеств дождевой воды.

В современной практике термином «ендова» обозначают не столько узел, сколько один из элементов, входящих в его конструкцию.

Новая технология построения ендового узла основывается на использовании трех базовых элементов:

Нижний желоб или нижняя планка ендова. Это главная часть узла, обеспечивающая водоотведение с поверхности крыши;
Усиливающая обрешетка основания узла. Давление на ендовый угол очень большое, особенно, если учесть, что на относительно узком пространстве скапливается снежная масса одновременно с двух скатов;
Верхний желоб, или верхняя планка ендовы. На него приходится давление 99% веса снега и льда, скопившегося на крыше.

На первый взгляд, количество деталей и устройство ендового узла слишком усложнено и обставлено дополнительными элементами, потребность в которых не всегда оправдана. Разумеется, можно упростить конструкцию, например, избавиться от верхней планки, которая зачастую играет декоративную роль. Многие владельцы домов так и поступают, лишь по прошествии значительного периода времени становится ясным, что все детали конструкции важны для обеспечения долговечности узла.

Особенности установки для профнастила и других кровельных материалов

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей. Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.
Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.
Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.
Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.
Вдоль краев нижние планки желоба укладывают уплотнительные ленты.
Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.
Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Для разметки линии разреза можно воспользоваться малярным шнуром марок KARPO, Irwin, INTERPOOL MT-2507 или STAYER.

Установка разжелобка под ондулин:

Отдельные куски материала для ендовы крепятся с перекрытием в 15 см с помощью саморезов в верхних углах каждого фрагмента.
Края разжелобка проклеивают уплотнительной лентой.
Кровельное покрытие вдоль углового элемента подрезают, а затем прибивают в каждую волну максимально удаленно от середины желоба.

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135о.

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

ОБРАТИТЕ ВНИМАНИЕ!

Монтаж нижней планки производится под кровлей и исключает возможность ее увидеть, поэтому соответствия материалов в этом случае не требуется.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Стропильная система крыши с ендовой

Для того чтобы избежать затекания воды в утеплитель крыши, нижняя часть ендового желоба должна максимально плотно прилегать к гидроизоляции кровли. Поэтому обрешетка под ендову для металлочерепицы выполняется сплошной.

Важно! Горизонтальные рейки обрешетки на смежных стропильных каркасах набиваются таким образом, чтобы торцы находились на одном уровне, между ними оставался зазор не более 5- 7 мм.

Для сплошной части обрешетки под нижнюю ендову лучше всего использовать вагонку или шпунтованную доску. Такой способ укладки обеспечит равномерное распределение нагрузки и исключит разрыв полотна гидроизоляции.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

ОСТОРОЖНО!

Конструкция стропил в местах перехода плоскостей требует повышенной прочности. Необходимо усиление дополнительными стойками и распорками.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия, что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Альтернативный вариант

Как сделать ендову

Конструкция защитного узла состоит из простых деталей. Сделать своими руками желоб из оцинкованного металла достаточно просто. Например, можно использовать остатки оцинкованного профнастила с высотой и шириной волны 30 мм и 100 мм соответственно. Если речь идет о небольшой крыше для сарая или бани, то для ендова вполне можно обойтись установкой нижнего желоба. Для полноценного жилого дома такой способ явно испортит всю красоту металлочерепичной крыши.

Установка ендовы под металлочерепицу

В первую очередь необходимо уложить полотно гидроизоляции, специалисты рекомендуют подкладывать под металл узкую ленту из остатков пленки, чтобы избежать контакта металла с древесиной. На изнаночной стороне нижнего желоба ендова часто выпадает конденсат, поэтому деревянная обрешетка может набухать и растрескиваться.

Следующим этапом идет установка нижнего элемента ендовы крыши. Его крепят на обрешетку крыши с помощью кляммеров, прикрученных саморезами на кромочных полках желоба.

Отрезки нижнего элемента, длиной по 2 м, укладываются на обрешетку «елочкой», то есть с перехлестом краев по вертикали. Верхняя часть должна заходить поверх нижней минимум на 20 см. В верхней части профиля, примыкающего к коньку, устанавливается решетка для вентиляции ендовы.

Чтобы избежать протекания воды или конденсата в стык между ендова и внутренней поверхностью металлочерепицы, на кромочные полки желоба укладывается герметизирующая лента. Наружная планка устанавливается аналогичным способом после укладки металлочерепицы. Ее пришивают саморезами в обрешетку крыши.

Установка ендовы под профнастил

Схема монтажа ендового желоба для кровли из профилированного металла отличается от металлочерепицы. Во-первых, сам узел представляет собой W-образный стальной профиль с шириной полки 100-120 мм. В центре канала изготовлен выступ, благодаря которому удается компенсировать горизонтальные растягивающие нагрузки на крышу.

Монтаж начинается с укладки гидроизолирующего полотна, чтобы предотвратить смятие пленки на обрешетку крыши, на расстоянии 100-120 мм от линии стыка наносят небольшое количество битумной мастики. После укладки аналогичным способом выкладывают и крепят желоб ендова. В дополнение к мастике профиль крепят саморезами.

Чтобы края профнастила над ендова не повисли в воздухе, вдоль линии стыка набивают два параллельных бруска. Перед укладкой профнастила на крышу на лицевую сторону брусков наклеивают самоклеющуюся монтажную ленту, это обеспечит плотное прилегание материала и герметичность ендового узла. В завершение монтажа кромку профнастила пришивают к брусу саморезами с шагом 150 мм.

Установка ендовы на мягкой кровле

Защитный узел на битумном кровельном покрытии крыши можно построить двумя способами:

На основе подкладочного металлического элемента;
Методом перехлеста покрытия по линии сопряжения скатов крыши.

Последний способ называют закрытой разделкой. Суть его заключается в том, что края полотнищ или кромки гонтов перехлестывают друг на друга на осевой линии ендова. Предварительно под слой кровли на обрешетку крыши укладывается подкладочный ковер ендового узла. Он толще и прочнее обычной подкладки.

В первую очередь на линии прибиваются краевые гонты со стороны крыши с более низким скатом. При этом гвозди прекращают забивать на расстоянии 30 см от осевой ендова. Оставшуюся часть покрытия укладывают на подкладку с помощью битумной мастики. После подрезки аналогичным способом застилают гонтами сопряженную часть крыши.

Способ дешевый и не очень удачный для условий жаркого солнечного климата. Клеить, даже с использованием битумной мастики, в условиях сильного перегиба материала – не самая лучшая идея. Если угол сопряжения двух соседних скатов крыши менее 100о, то лучше всего использовать второй способ, с металлической подложкой.

Гонты разогреваются и плывут под палящими лучами солнца. Для более прохладного климата данный способ обустройства ендова на мягкой кровле вполне себя оправдывает.

Укладка битумных гонтов на металле

Второй вариант предполагает использование на крыше специального металлического профиля – подкладки. Элемент изготавливается из оцинкованной тонкой стали и покрывается грунтовкой, улучшающей адгезию с битумной мастикой без праймера. Металлическую полосу профилируют так, чтобы получилось V – образное сечение с шириной полки 20 см.

Металлический элемент укладывают на сплошную обрешетку крыши строго по осевой линии ендова. В верхней части крыши допускается крепление профиля с помощью гвоздей, в нижней части полотно фиксируют скобами.

Важно! После фиксации металлического желобка мелом обязательно наносят осевую линию и границы укладки кровли с каждой стороны.

Гонты битумной кровли укладывают на мастике и гвоздях. Примерно за 20 см до осевой линии гвозди уже не забивают, а покрытие укладывается на мастике. Кромки гонтового полотна обрезают на расстоянии 75 мм от осевой разметки, также подрезают под углом в 45о верхние уголки, как на схеме. Подрезанные края промазывают мастикой и тщательно прикатывают валиком по направлению к осевой линии ендова.

Такой вариант обустройства защитного узла оказывается более устойчивым, даже если крыша нагревается до высокой температуры, это никак не сказывается на прочности удержания гонтов. Кроме того, металл лучше выдерживает нагрузку от снега, льда и загрязнений.

Строение внутренней ендовы

Как правило, устройство ендовы из профнастила предполагает наличие двух планок, которые согнуты под углом, совпадающим с образованным примыкающими скатами углом. При этом нижний элемент служит в качестве водостока, а верхний – является, скорее, декоративным.

В некоторых случаях верхний кусок ендовы не устанавливается. Это зависит от типа кровельного покрытия, а также особенностей крыши. Как бы то ни было, грамотное выполнение соединения ендовы обеспечивает надежность и гидроизоляцию кровельной конструкции.

Существуют некоторые нормы обустройства разжелобка:

Нижний элемент ендовы укладывают перед креплением кровельного материала, а верхний – по его завершении.
Для монтажа разжелобка не применяются гвозди.
Собирают желоб снизу вверх, герметизируя швы битумно-полимерной мастикой марки Tegola, герметиками на основе битума (Xtra Seal) или каучука (Tytan), либо клеем Icopal.
Внутренняя ендова для профнастила изготавливается из оцинкованной стали или меди, а внешняя – из кровельного материала. Предпочтительнее воспользоваться листом оцинковки с полимерным покрытием, такая ендовая планка способна выдерживать перепады температур от -60 ℃ до 120 ℃.
Чтобы обеспечить дополнительное утепление крыши и предотвратить затекание воды под кровельный материал, вдоль ребер ендовы приклеивают поролоновую уплотняющую прокладку.
Зафиксировать разжелобок можно либо при помощи кляммеров за бортики, либо посредством саморезов по краям.
Бортики делаются не менее 2 см по высоте, чтобы через них не переливалась вода при сильном дожде.
Отбортовка ендовы соприкасается с торцевыми частями реек обрешетки.
В случаях, когда ендова для профнастила собирается из нескольких отрезков, их укладывают с нахлестом от 10 см.
На крышах с плоскими скатами необходима усиленная гидроизоляция.

Обогрев ендовы кровли

Конструкция и схема работы ендового узла во многом напоминает функционирование водосточных желобов. Примерно половина талой воды сходит не в водосборники, подвешенные на карнизных крюках, а спрямляется на ендовый сток.

Поэтому узел греют с помощью специальных кабельных систем, закрепленных на наружной планке. В зимнее время наиболее уязвимой считается нижняя часть ендова, поэтому греющий кабель укладывают непосредственно в канал и под скаты металлической крыши, на высоту не более 120-150 см.

Греющий кабель укладывают также и на горизонтальные желоба, и обязательно на верхнюю часть водосточной трубы. Из-за специфического устройства ендового узла нижний профиль заметно хуже вентилируется и почти всегда остается влажным, поэтому подогрев не только упрощает сход снега, греющий кабель предотвращает закупоривание сточного пространства ледяными пробками. Даже если пойдет дождь со снегом при низкой температуре воздуха, ендова справится с отводом воды «на отлично».

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Коньковые планки.
Карнизные планки.
Планки примыкания.
Снегозадержатели.
Ветровые доски.

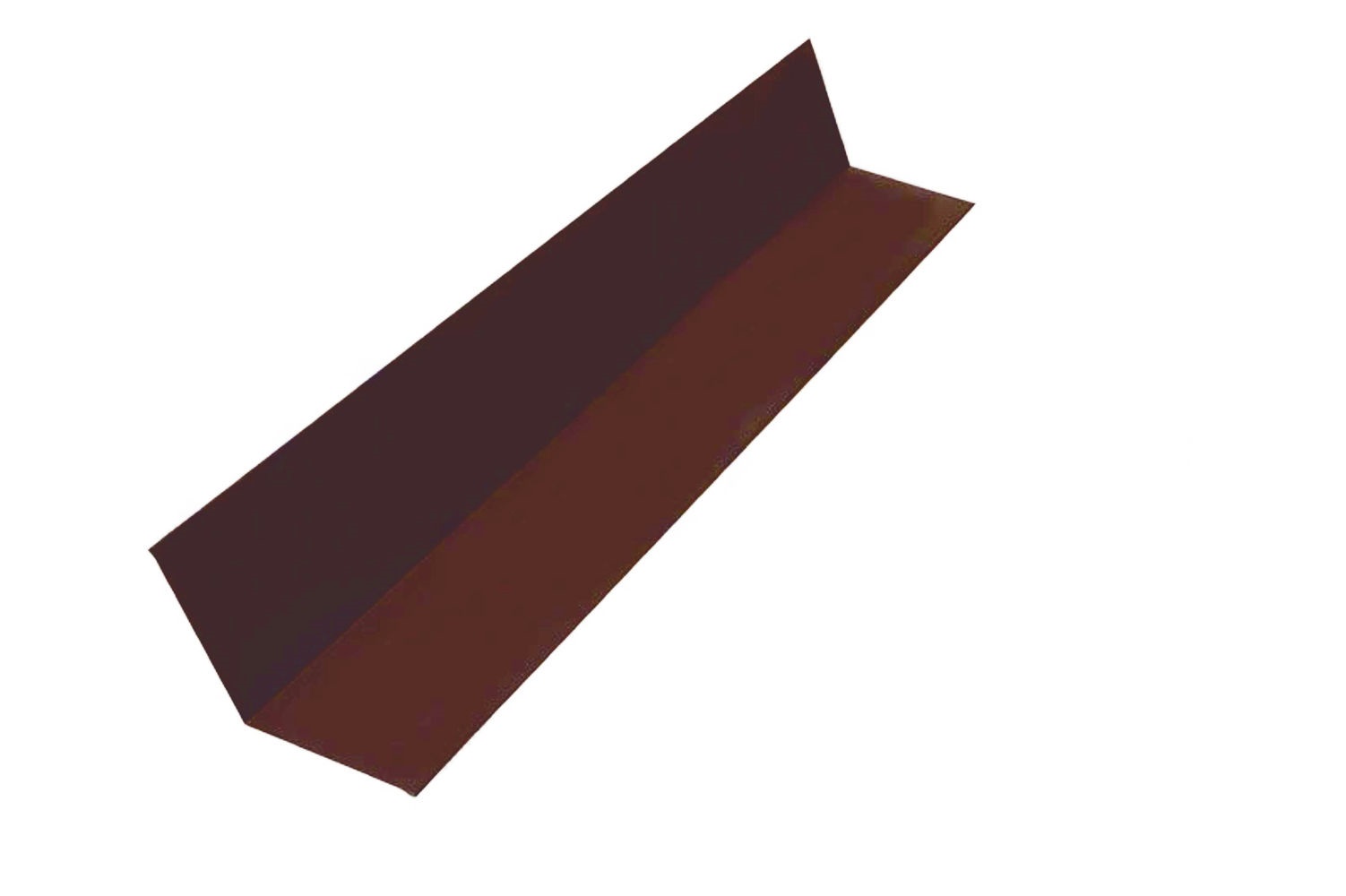

Уголки внутренний и наружный.
Заглушки коньков.
Водостоки.

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Доборные элементы

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.
Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.
Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

На нем не скапливается мусор.
Осадки быстро эвакуируются с поверхности.
Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

Эстетичность.
Качественная гидроизоляция.

А вот недостатков у такой конструкции существенно больше:

Переплетенную ендову достаточно сложно укладывать.
Процесс занимает намного больше времени.
Такая крыша нуждается в регулярной очистке от мусора.
Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Учтите, что только ендовая кровля, смонтированная согласно технологии, надежно защищает от атмосферных осадков, а также не поддается деформации при увеличении нагрузки.

Схема крепления ендовы

Правила крепления верхней планки

Правила крепления нижней планки

Ендова крыши: что это такое, устройство и монтаж

По своему внешнему виду эркеры отчасти напоминают балконные крыши, оборудованные капитальными стенами. Форма таких эркеров может быть самой разной, как полукруглой, так и с множеством граней.

На форму крыши эркера обычно влияет уже имеющаяся конструкция.

Как уже говорилось, решая, как построить эркер, важно тщательно продумать устройство крыши, поскольку сложность будет заключаться не только в ее форме, но и в установке дополнительных кровельных элементов – ендов и коньков. Крайне важно, чтобы проектированием яндовой крыши, а в особенности ее сложных вариантов, таких как четырехскатная крыша с эркером (читайте: «Четырехскатная кровля: проектирование и монтаж»), занимался профессионал, поскольку этот этап является очень важным и ответственным, и от правильности его выполнения может зависеть дальнейшая эксплуатация всей системы (подробнее: «Как сделать четырехскатную крышу и рассчитать конструкцию»).

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Интересно, что раньше производители не выпускали специальных доборных элементов для оборудования разжелобка, поэтому застройщики применяли для этих целей различные подручные средства и остатки кровельного материала. Сейчас производятся надежные и эстетичные ендовы, подходящие к любому цвету и типу покрытия.

Ендовные планки для металлочерепицы

Важные итоги

Устройство ендовы очень важный момент в завершении стройки дома, коттеджа или хозяйственной постройки. Принципиальным является то, что ее устройство имеет много технологических моментов, которые нельзя упускать:

качественная гидроизоляция нижней ендовы для сохранения целостности крыши и долговечности эксплуатации
соблюдение прочности конструкции обрешетки для недопускания обвисания или поломки ендовы

правильный подбор материалов для установки желоба, выбор этого материала с учетом максимально высокого качества и надежности, водонепроницаемости;
монтаж элементов ендовы специалистами или строителями-любителями с достаточным багажом знаний.

Если все эти моменты будут соблюдены, вы получите кровлю, где ендова будет выполнять свою главную функцию – защищать от разрушающей силы воды и хранить тепло и уют в вашем доме долгие годы без затратных и хлопотных внеплановых ремонтов.

Помочь провести правильную установку ендовы крыши вам поможет видео.

Подготовительные работы по устройству яндовой крыши

Основная цель этого этапа работы – проектирование. Смонтировать эркер можно непосредственно во время строительства или пристроить его позднее, а затем нужно приступить к выбору категории крыши и материала для ее покрытия. Только после этого следует заниматься работами по изготовлению эркерного каркаса и возведению крыши.

Начальный этап монтажных работ заключается в установке особого армировочного пояса, в функции которого входит:

создание прочной опоры для всех до исключения балок, поддерживающих систему стропил;
осуществление разгрузки оконных перемычек, так как кирпичная кладка дополнительно усиливается армировочным поясом.

Основу такого армопояса составляет бетонный раствор, который усилен сеткой из металла. Подъем уровня эркерных стен над стенами дома при этом будет возмещаться меньшей толщиной балок под стропилами.

Функции конструкции

Неправильная конструкция или монтаж ендовы могут привести к печальным последствиям, самое опасное из которых — обрушение кровли. Это возможно, если снег будет скапливаться в углах, создавая нагрузку больше предельно допустимой.

Грамотно спроектированная ендова выполняет следующие функции:

соединяет соседние наклонные плоскости, формирующие внутренний угол в месте сопряжения;
быстро транспортирует и удаляет дождевую воду, стекающую в водосточную систему по желобку;
защищает кровлю от протечек и загрязнений;
предотвращает попадание в подкровельное пространство мусора (опавших листьев, сучьев деревьев) и насекомых;
придаёт эстетичный, законченный вид кровле.

Ендова — это самая уязвимая зона для атмосферных осадков

Примерный порядок монтажа многощипцовой крыши

Типичные соединительные узлы стропильной системы

Итак, как понятно из изложенного выше, конструкций многощипцовых крыш может быть достаточно много. И для того, чтобы лучше разобраться в принципах монтажных работ, стоит для начала рассмотреть наиболее сложные узлы системы, с помощью которых соединяются все ее элементы.

Иллюстрация	Способы соединений различных узлов стропильной системы
	Первым шагом при возведении любой стропильной системы, укладывается и закрепляется мауэрлат. К бетонной обвязке он может быть закреплен несколькими способами – все они показаны на данной иллюстрации.
	Первый вариант крепления – это использование закладной шпильки с резьбовой нарезкой. Шпильки вмуровываются в бетонный обвязочный пояс на расстоянии 700÷800 мм одна от другой. Далее, на подготовленном для мауэрлата брусе производится разметка в соответствии с реальным расположением шпилек, высверливаются отверстия. Их диаметр должен быть больше диаметра шпилек на 1÷2 мм, так как шпильки должны входить в них достаточно свободно. Как правило, для подобных целей применяются шпильки диаметром 14÷16 мм. По готовности отверстий брус надевается на шпильки, а затем плотно прикручивается гайками с широкими шайбами.
	Можно закрепить мауэрлат к бетонному поясу обвязки с помощью гладкой стальной проволоки диаметром в 6 мм. Проволока так же, как и шпильки, вкладывается на всю глубину опалубки при заливке в нее бетона. При этом она может быть уложена поперек пояса, и в этом случае, для нее не потребуется высверливать в мауэрлате отверстия, так как брус просто притягивается ею к бетону. В другом варианте, как показано на фото, отрезки проволоки монтируются вдоль стены, а ее концы поднимаются над опалубкой. В этом случае, в брусе необходимо будет просверлить отверстия, в которые и будут пропущены концы проволоки, а затем скручены между собой.
	Третий вариант крепления мауэрлата – это использование скоб, которые могут иметь разную конфигурацию. В зависимости от нее, крепежный элемент прикрепляться к боковым сторонам монолитного пояса или же кладке стены с помощью распорных анкеров или вбивается в заранее высверленные для них отверстия (или в заранее вмурованные в процессе возведения стены закладные отрезки бруса). Очень часто именно такой способ крепления выбирается при установке бруса на бревенчатую стену. Нужно отметить, что, кроме этих способов крепления, существуют и другие. Сегодня в строительных магазинах можно найти специальные уголки и другие приспособления для монтажа мауэрлата, однако, самыми используемыми способами все же остаются представленные выше варианты.
	В любом случае перед монтажом мауэрлата на стену, предусматривается гидроизоляционная отсечка между стеновым материалом (бетонным поясом) и древесиной. Для этой цели поверхность покрывается битумной мастикой, на которую настилается в два — три слоя полоса рубероида. Этот материал необходим для защиты древесины от влаги, которая может накапливаться в материале стены.
	В том случае, если балки чердачного перекрытия будут крепиться к мауэрлату, для этой цели применяется несколько способов их соединения. На этой иллюстрации показан вариант с использованием специально предназначенных для этой цели мощных поддерживающих уголков, которые крепятся к брусу мауэрлата и брусьям балок с помощью саморезов.
	Традиционным способом соединения этих двух элементов является врубка. В мауэрлате вырезаются пазы, которые должны быть углублены на ½ толщины бруса. В свою очередь, на концах балки перекрытия вырезаются шипы по форме и размеру подготовленных пазов. Затем, шип устанавливается в паз, а при необходимости подбивается молотком. Дополнительно это соединение может быть усилено металлическими уголками, закрепляемыми по бокам балок перекрытия. Такой способ крепления требует специального инструмента и хороших навыков в плотницкой практике.
	Если балки перекрытия планируется задействовать в конструкции свеса, то их врубают в мауэрлат, вырезая в деталях встречные пазы на ½ глубины бруса. Дополнительно балки фиксируются на брусе с помощью металлических уголков.
	Еще один, можно сказать, «дедовский» способ закрепить балки на мауэрлате — это использование стальных скоб, которые вбиваются с двух сторон в балку и брус мауэрлата. Однако, в этом случае необходимо дополнительно скрепить эти элементы с помощью шканта или нагеля, вбиваемого в высверленное для него отверстие в области между концов скоб, вбитых через балку в мауэрлат. Высота нагеля будет зависеть от толщины балки перекрытия, с учетом того, что он должен войти в брус на две трети его толщины.
	Аналогично креплению балки к мауэрлату, с помощью скобы может быть зафиксирована и стропильная нога. Длина скобы должна составлять 250÷350 мм. Однако, нужно отметить, что для крепления этого элемента существуют и другие варианты, в зависимости от задуманной конструкции карнизного свеса.
	Самым простым способом закрепить стропильные ноги на мауэрлате являются металлические уголки разных конфигураций, между которыми устанавливаются стропила. Дополнительно, на стропилах-досках вырезаются пазы, обеспечивающие плотное прилегание и хорошую устойчивость монтируемых досок.
	На углах, при создании вальмовой крыши и при стыковке двух отделов многощипцовой конструкции, устанавливаются накосные стропила, которые могут быть собраны из двух досок, так как на них выпадает большая нагрузка. Их фиксация на балках перекрытия или же на мауэрлате производится теми же крепежными элементами, что и рядовых стропил. Какие бы из них ни были выбраны, устанавливаются они обязательно с двух сторон ноги. Дополнительно детали стропильной системы скрепляются сквозными нагелями, либо гвоздями или саморезами.
	На данной иллюстрации представлен комплекс элементов, закрепляемых на стене при монтаже стропильной системы.
	Крепление верхнего края стропила к коньковому прогону производится также разными способами и с использованием различных креплений. В представленном на иллюстрации варианте стропило сначала прибивается к коньковой доске с помощью гвоздя длиной 150÷200 мм. Затем, для увеличения прочности крепления, с двух сторон устанавливаются и прикручиваются специальные перфорированные уголки. Они не только зафиксируют стропило на доске, но и станут поддерживающим элементом, что снимет нагрузку с соединения.
	Крепление верхнего края нарожника к накосному стропилу производится сначала тремя-четырьмя гвоздями длиной 120÷150 мм. Нижний край нарожника подпирается для прочности черепным бруском длиной 200÷250 мм, который прибивается к стропилу 3÷4 гвоздями длиной в 100÷120 мм. Для большей прочности соединения, нарожник привязывается к накосному стропилу стальной скобой. Такой подход применяется на накосных стропилах и вальмы, и ендовы.
	Крепление стойки (бабки) к балке перекрытия. Этот узел достаточно простой, в нем стойка с двух сторон прибивается к балке перекрытия гвоздями 150÷200 мм, которые не дадут сдвинуться стойке по горизонтали. Затем, соединение упрочняется вбиваемой под углом в элементы стропильной системы стальной скобой, которая предотвратит отрыв стойки.
	Крепление подстропильной стойки (бабки) к стропильной ноге производится с помощью гвоздя длиной в 150 мм и скобы. Кроме этого впереди бабки (выше по скату) прибивается подпирающий брусок длиной в 200÷250 мм. Если концы скобы проходят насквозь деревянных деталей, то их нужно обязательно загнуть. Подобным способом устанавливаются и «косые стойки» — подкосы.

Монтаж стропильной системы

Теперь, ознакомившись с основными методами крепления узлов, можно перейти к рассмотрению общего порядка сборки элементов стропильной системы многощипцовой крыши в единую конструкцию.

Чтобы разобраться в проведении монтажных работ, лучше всего остановиться на одной из наиболее простых конструкций многощипцовой стропильной системы, по типу той, что была основой для проведения расчетов.

Одна из не самых сложных конструкций – дом с небольшой пристройкой на входе. Коньки обоих отделов крыши расположены на одной высоте.

Первым этапом на стенах дома закрепляется мауэрлат. Причем при обустройстве многощипцовой крыши, этот элемент конструкции монтируется на все несущие стены, как на внешние, так и на те, что возведены внутри строения. Впрочем, тот брус, который укладывается на внутренние перегородки, все же правильнее называть лежнем.
Далее, на мауэрлате производится разметка, а затем осуществляется монтаж балок чердачного перекрытия одним из выше предложенных способов. Брусья балок перекрытия чаще всего устанавливаются с шагом в 500÷600 мм. Это обеспечит и необходимую надёжность, и удобно при утеплении, так как большинство термоизоляционных материалов выпускается шириной именно 600 мм.

Чтобы при работе на высоте чувствовать себя в относительной безопасности, рекомендуется сделать хотя бы временный настил из досок по балкам перекрытия

Затем, для удобства проведения работ, на балки перекрытия укладывается временный настил из прочных досок. Это позволит производить сборку всех деталей конструкции на месте.

Начало монтажа стропильной системы – установка стоек, крайних стропильных пар, конькового прогона

Установка накосных стропильных ног и нарожников

Следующим шагом производится монтаж накосных стропил ендовы, которые обычно собираются из нескольких досок. Верхний край этих стропил фиксируется над стойкой стоящей на пересечении осей двух отделов крыши, а нижний их конец — на внутренние углы, образованные пересечением стен основного здания и пристройки к нему.
После этого накосные стропила соединяются с коньковыми прогонами нарожниками – укороченными стропилами.

На иллюстрации хорошо показана установка нарожников между коньковыми прогонами двух отделов крыши и накостным стропилом по линии их пересечения

Если конструкция имеет высокий конек и большую площадь чердака, основная стропильная конструкция упрочняется дополнительными усиливающими элементами, такими, как подстропильные стойки, затяжки, устанавливаемые в верхней части стропил, диагональные подкосы.

Усиление стропильной системы горизонтальными затяжками, вертикальными стойками (бабками) и диагональными подкосами.

Следующим шагом стропила подрезаются в нужный размер по величине запланированного карнизного свеса, и по их нижнему краю стропил монтируется обвязочная доска, фиксируемая на их торцы (она же будет служить основанием для капельника), и торцевая лобовая доска. Иногда обвязочную доску заменяют доской обрешетки, прикручиваемой по карнизной линии, но уже сверху гидроизоляции.

Один из примеров «обвязки» карнизного свеса стропильной системы

Как правильно устанавливать стропила?
По сути, монтаж стропил каждого из отделов многощипцовой крыши схож с работой над обычной двускатной системой. Особенности монтажа больше касаются линии ендовы, то есть внутреннего угла пересечения скатов. О том, как устанавливаются стропила двускатной крыши – подробно рассказывает специальная публикация нашего портала. А про установку укороченных стропил-нарожников можно узнать из статьи, посвященной стропильной системе вальмовой крыши.

Полезное видео

Наглядное видео пособие по монтажу ендовы:

2017-02-13

Дачный эксперт

Виды ендовыМонтаж для мягкой кровлиПодготовительные работыМонтаж открытым способомМонтаж способом «подреза»УстройствоСтропильная система с ендовами Г-образной кровлиКрышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.Крышу относят к основным функциональным элементам любого строения.

При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.Ендова называют место схождения скатов крыши, образующего внутренний угол.

Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховыхили выступающих окнах мансарды.Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:нижняя (ПЕН)представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли.

Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешеткии укладки покрытия кровли;верхняя (ПЕВ)– несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.На заметкуКак правило, для изготовления используют тот же материал, что и для кровли.

Его нередко заменяют на металлические листы, желательно, из оцинкованной стали, так как она продлевает эксплуатационный срок кровли. А чтобы готовая кровля не утратила свою привлекательность, нужно правильно подобрать оттенок материала.Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.В зависимости от способа монтажа различают:Закрытые и сочлененные конструкции– характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы.

Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система.

Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.Монтаж для мягкой кровли ↑Остановимся на основных принципах устройства конструкции в случае мягкой кровли. Подготовительные работы ↑Оформить отрицательный излом сложной крышиможно, по крайней мере, в двух вариантах:Основание подготавливают в зависимости от выбранного варианта.Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм.

С изнанки по всему периметру его промазывают мастикой, скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.ВажноЕсли нет возможности уложить его сплошным полотном, что очень желательно, то укладку выполняют с продольным нахлестом в 300 мм, тщательно проклеивая.При использовании варианта «подрез» КЕ не нужен.Монтаж открытым способом ↑рядовую черепицу укладывают на КЕ до центральной оси;все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.

расстояние от оси до крепежного элемента должно быть больше 0,3 м;далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта.

Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться. укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой.

Он не должен быть меньше 300 мм. аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу. после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту.

Это место будущего подреза черепицы. это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.На заметкуПереплетенной способ предполагает выполнение тех же этапов, что и при «подрезе» с той лишь разницей, что рядовую черепицу при укладке на примыкающий скат переплетают. Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементыимеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.Для формирования различных типов крыш: щипцовой, шатровой вальмовойи полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.СоветЧтобы изменить геометрическую форму крыши достаточно удлинить или укоротить длину прогонов.Что же касается высоты конька, то ее регулируют, изменяя уклон ендов.Стропильная система с ендовами Г-образной кровли ↑Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой.

При этом опорой для последних служат прибоины.Кровельные прогоны второстепенных кровель связаны.Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину.

При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат, старается распрямить угол, под которым стыкуются мауэрлатные балки. Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой.

Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.Внимание!Отметим, если расположить схватку высоко, то она будет действовать как сжатый ригель, что помешать схватке полноценно выполнить свою функцию. Так выполняется сборка. Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.© 2019 stylekrov.ru(Нет оценок)

Содержание:

На первый взгляд, устройство ендовы крыши кажется довольно сложным и проблематичным процессом. Поэтому многие потребители предпочитают заплатить строителям, чем заниматься этим делом самостоятельно. В статье далее опишем подробнее, что такое ендова, а также приведем подробную инструкцию по ее сооружению.

Монтаж ендовы

Основные этапы монтажа ендовы кровли дома:

Схема установки ендовы

Фиксация фронтальной обрешетки.
Установка гидроизоляционного материала по всей длине досок. Рекомендуется для этих целей использовать материал с битумной пропиткой.
Монтируется нижняя часть, называемая фальшендовой. Эта пластина, образующая угол, крепится саморезами с шагом в 30 см к обрешетке.
Если сборка ендовы производится из нескольких фрагментов, то начинается она снизу, а верхний элемент устанавливается с нахлестом в 20 см.
Все места стыков следует обработать герметиком.

Видео по теме: Монтаж ендовы

Публикации по теме

Технология и устройство кровли из металлочерепицы

Укладка кровельной металлочерепицы шаг за шагом

Инструкция пошаговой сборки односкатной крыши своими руками

Советы от строителей

Подготовка строительству

Первым делом в решении вопроса, как поставить крышу любой формы, является составление проекта и выбор бригады, которая будет проводить работы.

Нужно заметить, что устройство такой конструкции, как многощипцовая крыша – это работа, требующая высокого уровня профессионализма. Поэтому ее не стоит пытаться выполнить самостоятельно, да и к выбору бригады ремонтников следует отнестись с большим вниманием.

Технология монтажа

Поместите новый кусок листового металла для желоба с приподнятым центром, совмещенным в центре желоба до самого конца. Совместите нижний конец с возвышенной центральной частью центра с нижнего края крыши;
С каждой стороны подрежьте желоб до размеров кровли. Нужно учитывать нахлест и отклонение, оставьте где-то 5-7 см для заворота. Далее при помощи строительных гвоздей нужно прикрепить желоб к кровле. Если Вы работаете профильным настилом, то воспользуйтесь шуруповертом и пластмассовыми прокладками под головки шурупов. Не давите на материал, иначе он деформируется;
Начните работу в нижней части желоба. Нужно установить запасные части черепицы на каждую сторону по длине желоба. Далее выравниваем все по уровню. Проверяем точность и прочность стыков. Это очень важно, иначе вода будет просачиваться в кровлю, протекая в здание. Проработайте их обезжиривающими составами;
Очень важно обработать места стыков кровли и крепления материалов. Для этого воспользуйтесь грунтовкой, которой замажьте все соединения. Это необходимо для прочного и долговечного желоба, который не будет протекать. После ендовы нужно оставить на несколько дней накрытыми, пока смазка не засохнет и укрепится;

Фото — Накрытая ендова
Для соединения кровель с разными высотами, нужно просчитать скат ендовы и согнуть его не по центру, а ближе к выступающему участку крыши. Это поможет создать оптимальный угол наклона, нужный для качественного стока вод.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
Снятие нижней панели ендовы.
Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.

Классификация ендов

Всего существует и на практике реализуется 3 вида ендов:

открытая;
закрытая;
сочлененная или переплетенная.

Их ключевое различие – способ соединения кровельных скатов:

Открытая ендова не нуждается в монтаже дополнительного гидроизоляционного слоя, поскольку конструктивно предназначена для сбора осадков и их отвода с крыши. При ее устройстве устраивается стандартная для любой скатной крыши гидроизоляция.
Закрытая ендова предполагает соединение кровельных панелей встык.
Сочлененная ендова характеризуется переплетенной конструкцией.

Внимание! Монтаж ендовы какого типа будет актуальным в конкретном случае зависит от формы крышной конструкции, углов наклона ее скатов, а также параметров выбранного кровельного покрытия.

Строительство системы стропил

Стропильная система кровли
Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Преимущества ендовы

Устройство ендовы на стропилах.

Для того чтобы установить ендову, не требуется много времени и сил, к тому же если это несложные конструкции крыш.
Конструкция обладает повышенной безопасностью во время сильных дождей или снегопадов.
Снег не превращается в лед, вместе с дождем он равномерным потоком льется с крыш.
Ендовые крыши долговечны.
Данные конструкции придают некую эстетичность.

Уход за ендовой

Чтобы ендова служила долго и качественно выполняла свои задачи, за ней нужно тщательно ухаживать. Процесс обслуживания кровли должен войти в привычку каждого домовладельца.

Практические рекомендации:

В летний и осенний сезон следует тщательно очищать планки ендовы и водоприёмную воронку от скопившегося мусора, грязи, листьев и посторонних предметов. Для этого можно воспользоваться веником или щёткой с мягким ворсом. Очистка начинается со скатов, ендова обслуживается в последнюю очередь.
Периодически, несколько раз в год, осматривать состояние планок, плотность прилегания к кровельному материалу. При необходимости восстанавливать герметизирующие ленты и уплотнительные прокладки.
Зимой важно своевременно удалять снежный покров в момент его чрезмерного накопления. Это защитит планки ендовы от деформаций, в результате которых возникают протечки. Инструментом служит деревянная лопата или скребок с прорезиненной рабочей кромкой. Чем длиннее ручка кровельного скребка, тем удобнее им работать.

Выполнение работ производится в соответствии с правилами техники безопасности

Как ендова спасет дом?

Принцип работы ендовы основан на сливе воды под действием углов скатов:

по канавкам, желобам или профилю кровли, влага, снег или поток воды стекает к желобу ендовы;
желоб принимает поток и направляет его вниз кровли;
самостоятельно или с помощью водостока, водяной поток сливается на землю.

Ендова должна быть, исходя поставленных передней конструкцией крыши, задач:

достаточно прочной для удержания потока воды или сползания снега, льда
дополнительно гидроизолированной для устранения возможного подтекания кровли возле желоба.

Чтобы учесть все особенности укладки ендовы, следует знать несложные правила, отработанные профессиональными строителями.

Ендова, что это такое, ее устройство и разновидности + Видео

Обновлено: 26 марта 2020

96594

Сегодня никого не удивишь обычной крышей со скромными двумя скатами. Многим застройщикам хочется чего-то покреативнее, и они выбирают проекты домов со сложной кровлей. Ну, например, шатровой или вальмовой – обе они выглядят очень красиво. Однако замысловатая форма крыши и требует дополнительных элементов. Сегодня мы расскажем об одном из них, носящем имя ендова – что это такое, интересует многих, кто только начинает разбираться в строительстве крыши дома.

Что представляет собой ендова и ее назначение

Итак, ендова – это соединительный элемент между двумя плоскостями сложной крыши в месте ее излома. Но, в отличие от конька, ее ставят там, где кровельные скаты стыкуются друг с другом, образуя отрицательный угол.

Назначение ендов простое: не допустить попадания под кровлю воды и различного мусора.

По сути, они служат своеобразными желобами, помогающими удалить всё это с крыши. Чем более сложной является конфигурация кровли, тем больше у нее стыков. Соответственно, и таких защитных желобов также потребуется больше.

Крыши, требующие монтирования таких элементов, могут быть самыми разнообразными. Обычно ендовы ставят на крестообразные крыши, а также на выполненные в виде букв «Г» или «Т». Популярнее всего Т-образные кровли. Не следует забывать и об изгибах кровли, которые могут иметься на выступающих окнах мансарды или слуховых окошках. Кстати, учтите, что увеличение сложности конструкции крыши достаточно сильно отразится на стоимости работ. И обслуживать в дальнейшем затейливую крышу тоже будет не очень дешево.

Чтобы ничего не упустить, желательно составить подробный план, где указаны все примыкания крыши. Этот план затем разбивают на отдельные прямоугольные и квадратные части. Прямоугольник самого большого размера – это сам дом, а пристройки обозначены квадратиками и прямоугольниками меньшего размера. Обозначив прогоны, соединяют углы крыши дома с углами крыш пристроек. Вот так заранее и определяются места наших будущих желобов.

Важно: если неправильно продумать устройство ендовы, можно слишком дорого за это заплатить. Причем результатом могут стать не только ручьи воды с потолка, но даже обрушенная кровля. Такое вполне возможно, если снег не будет удаляться с крыши, а накопится на ней в больших количествах. Поэтому стоит посоветоваться со специалистами, которые учтут и ветровые нагрузки, и осадочные. Все ведь помнят поговорку о том скупом, который заплатил дважды.

Как устроены разные типы ендов

Различают два вида ендов – нижнюю и верхнюю. Нижняя должна обеспечивать надежность и герметичность, а верхняя, в основном, выполняет декоративную функцию. Поэтому нижняя ендова выполняется из прочной оцинкованной стальной полоски, защищающей от воды пространство под кровлей. Края этой широкой фальшендовы (именно так ее еще называют) загнуты, чтобы вода не переливалась. А нижний ее край расположен над карнизом.

Планка нижней ендовы.

Ну, а верхняя планка, выступающая над нижней на 15 или 20 сантиметров, призвана красиво прикрыть места соединения. Ей ведь не обязательно быть прочной, и она обычно делается из материала кровли, а монтируется лишь после полной укладки покрытия крыши.

Планка верхней ендовы.

Чтобы ендова не провисала, под нее ставят сплошную обрешетку из обрезных досок, обработанных антисептиком. Это помогает выдерживать большие нагрузки (в виде снежных сугробов, например). В некоторых случаях на обрешетку настилают гидроизоляцию.

Устройство ендовы.

Стыки кровельных плоскостей, прикрытые ендовой, могут соприкасаться или соединяться тремя разными способами. Соответственно, и ендова по способу монтажа может быть открытой, закрытой или переплетенной (сочлененной).

#1. Ендова открытая – самое простое решение. Вот только использовать ее возможно лишь на кровлях, отличающихся не очень крутыми скатами. При таком способе монтажа кровельные стыки имеют зазор, в котором и располагается наш желобок. Его крепят кровельными саморезами, вкрученными через 30 сантиметров. Монтаж нижней ендовы начинают снизу вверх. Для надежности под низ подкладывают гидроизоляцию. В завершение монтируется декоративная ендова верхняя (снизу вверх, с десятисантиметровым нахлестом отдельных частей).

#2. Ендова закрытая используется на крышах, у которых углы между кровельными плоскостями острые. Стыки кровельного материала в данном случае плотно соединяются друг с другом, проходя над ендовой.

#3. Ендова переплетенная также полностью закрыта кровлей, но отдельные ряды листов кровли, на соседних плоскостях, переплетаются между собой.

Выбор типа ендовы зависит как от угла наклона ската и используемого кровельного материала.

О недостатках и преимуществах всех трех типов ендов

У открытой ендовы:

Простой и очень быстрый сток воды и стаявшего снега с крыши;
Монтаж отнимает немного времени;

Но:

Внешний вид открытого желоба не так презентабелен, как у элементов закрытого или сочлененного вида.

У закрытой или переплетенной ендовы:

Весьма привлекательный внешний вид.

Но:

Монтаж происходит дольше, чем при открытом способе.

Вот мы и рассмотрели, что такое ендова кровли. Как видите, у нее только название хитрое и не всем известное, а суть весьма проста. И без этого важного элемента кровли обойтись нельзя никак, иначе потечет крыша в очень скором времени.

Видео. Устройство Ендовы

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

что это такое, фото, схема, устройство

Чтобы вода не попадала под кровлю, используется специальный элемент под названием ендова.

На простой двухскатной крыше устанавливать его нет необходимости. Если кровля имеет сложную конфигурацию, то планки ендовы устанавливаются в обязательном порядке.

Этот конструктивный элемент необходим, чтобы обеспечить отвод осадков за пределы кровельной системы.

Назначение ендовы

Высокие темпы индивидуального жилищного строительства сформировали повышенный спрос на кровельные материалы и оригинальные проекты крыш.

Нередко, чтобы дом обладал индивидуальными особенностями, проектируется крыша сложной формы.

Собственнику дома приходится вникать и разбираться, что такое ендова кровли и каким способом такие элементы устанавливаются.

Важно уяснить, что при обустройстве внешне привлекательной крыши ендовы или разжелобки приходится устанавливать в обязательном порядке.

Несложный расчет показывает, что чем сложнее конструкция кровли, тем большее количество разжелобков приходится монтировать.

На этапе проектирования необходимо уделить особое внимание кровельной системе.

Монтажники на основе представленных чертежей должны однозначно представлять, как правильно установить ендовы в обозначенных узлах конструкции.

Любая кровельная система с полным основанием называется ендовая, когда у нее присутствует соединение скатов.

Чаще всего встречаются следующие виды примыканий, вид сверху:

Г-образное;
крестообразное;
Т-образное.

Конкретная схема выбирается при проектировании дома.

Видео:

При этом важно, чтобы стропильная система обладала достаточной жесткостью, иначе кровля будет постепенно расшатываться и пропускать дождевые и талые воды.

Применяемые конструкции

Кровля считается одним из основных элементов любого здания. Чем интереснее и привлекательнее внешние очертания крыши, тем сложнее ее монтировать.

Под стропильную систему выбирается определенное устройство ендовы.

На разжелобок, который расположен на стыке двух кровельных плоскостей, действует более высокая нагрузка, чем на другие участки крыши.

Чтобы обеспечить достаточную надежность кровли, применяются два вида этого элемента – ендова нижняя и верхняя.

Нижний элемент представляет собой пластину, которая имеет тот же угол сгиба, что и сопряжение кровельных скатов.

Ендова верхняя крепится на завершающем этапе и служит декоративным элементом.

Для изготовления ендовы чаще всего используется тот же материал, из которого собирается крыша. Если кровельным материалом выбран шифер, то изделие формуют из оцинкованного железа.

При монтаже кровельной конструкции используются ендовы следующие вида:

закрытая;
открытая;
переплетенная.

Установка ендовы закрытого типа выполняется на кровлях со скатами под большим углом наклона. При таком решении дождевая и талая вода равномерно стекает с крыши без помех и задержек.

Важно отметить, что в желобах, по которым отводятся потоки воды, не скапливается опавшая листва и прочий мусор, препятствующий нормальному водоотведению.

Устройство ендовы открытого типа обеспечивает сток воды по пологим скатам крыши (см. фото).

Как правило, стыки кровельных плоскостей имеют минимальный зазор. На всей длине стыка под кровельный материал укладывается и крепится разжелобок.

Когда крепится ендова для мягкой кровли, то специалисты рекомендуют проложить дополнительный гидроизоляционный слой из рубероида.

Когда кровельные листы переплетаются один с другим, применяется соответствующий тип разжелобка.

И при этом конструктивном решении гидроизоляция укладывается в обязательном порядке. Вид устройства ендовы крыши выбирается на этапе проектирования кровельной системы.

Монтажные работы

Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.

Весь процесс разделяется на следующие этапы:

установка стропильной системы;
фиксация обрешетки и крепление ендовы;
монтаж кровельного материала.

Эта классическая последовательность действий при возведении любого индивидуального дома.

В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.

Установка стропил

Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.

Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.

На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.

В процессе установки и крепления стропил особое внимание уделяется на участки примыкания мансардных окон, террасы или веранды.

Именно на этих местах и укладывается ендова, что важно помнить производителю работ.

Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.

С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.

Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.

Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.

Видео:

При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.

Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.

Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.

Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.

Монтаж кровли

Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.

Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.

Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.

Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.

По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.

Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.

Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.

Затем на этот желоб крепится нижняя ендова.

При монтаже выдерживается необходимая величина нахлеста и тщательно герметизируются стыки.

Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.

Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.

В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.

На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.

Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.

Видео:

Важные нюансы

Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями. Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.

Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.

Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.

Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.

Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.

Видео:

Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.

Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.

Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.

Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.

Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.

10 основных приложений для iOS – TechRepublic

Ознакомьтесь с выбором разработчика из 10 основных приложений для iOS, которые сосредоточены на безопасности, производительности и многом другом.

За последние 13 лет, когда iPhone и iPad стали неотъемлемой частью жизни большего числа пользователей, количество приложений и экосистема Apple App Store расширились и стали предлагать услуги и приложения, которые пользователи iOS используют каждый день.Если вы являетесь пользователем iPhone или iPad, скорее всего, у вас уже установлены страницы приложений, но какие из них действительно необходимы?

Это мой список основных приложений для iOS, которые я использую каждый день. Некоторые из этих приложений управляют безопасностью устройства, некоторые хранят воспоминания и даже больше помогают мне организовываться, продуктивно и легко перемещаться в течение дня.

Приложение 1Password

Изображение: 1Password

Связка ключей iCloud отлично подходит для большинства пользователей, позволяющих управлять паролями и входами на веб-сайты; однако 1Password с легкостью обрабатывает несколько входов в систему, двухфакторную аутентификацию (2FA) и несколько общих хранилищ, что делает его моим программным обеспечением для управления паролями.Множественные хранилища, которыми можно пользоваться совместно с деловыми партнерами или другими людьми, – это простая функция, которая делает программное обеспечение ценным … ну, паролями. Это программное обеспечение поддерживает несколько языков, его размер составляет 96,8 МБ.

Доступна бесплатная пробная версия с разными тарифными планами для частных лиц и семей. Планы начинаются с 2,99 долларов в месяц.

яблоко

Приложение первого дня

Изображение: День первый

Приложение Apple Notes для iOS великолепно, но что, если вы хотите иметь несколько журналов, возможность отображать записи, все, отсортированное по дате добавления, и, в довершение всего, поддержку Markdown? Что ж, приложение Day One уже много лет является одним из моих обязательных элементов из-за этих и многих других функций.Мне нравится, что теперь у него есть возможность добавлять видео и неограниченное количество фотографий, а также записывать аудио в сообщения. Кроме того, вы можете напечатать свои любимые журналы в настоящей книге, и все записи, добавленные в журнал, могут быть зашифрованы. Есть даже доступ к API через IFTTT, который может автоматически добавлять записи в ваши журналы (у меня есть одна настройка, чтобы автоматически регистрировать каждый твит, который я публикую в Twitter, в качестве резервной копии). Это программное обеспечение поддерживает несколько языков, iPad, iPhone и Mac, а его версия для iOS составляет 95,1 МБ.

Стоимость программного обеспечения составляет 34,99 доллара в год за неограниченное онлайн-хранилище и синхронизацию. Доступна бесплатная пробная версия.

яблоко

DEVON Приложение Think To Go

Изображение: DEVONthink

Мне нравится безбумажный офис, и DEVONthink – это инструмент, который я использую на своих Mac и устройствах iOS, чтобы это произошло. Я использую версию для Mac, чтобы сканировать документы и автоматически преобразовывать их в PDF-документы с возможностью поиска и синхронизировать с iCloud; Затем я использую эту версию приложения для iOS, чтобы иметь возможность искать, сортировать, просматривать и искать информацию, пока я в пути. Вы также можете добавлять документы и файлы непосредственно в версию для iOS, но только версия для Mac поддерживает сканирование и распознавание текста в PDF-файлы с возможностью поиска. Мне нравится тот факт, что независимо от того, сколько я вкладываю в это приложение, PDF-файлы за десятилетие, содержащие почту, электронные письма и многое другое, доступны для поиска в течение нескольких секунд на iOS, что делает это приложение, без которого я не могу жить.

Программа поддерживает несколько языков и iPad и iPhone. Это приложение размером 103,8 МБ и стоит 14,99 долларов США с дополнительным пакетом Pro за 7,99 долларов США, который дополняет базовый набор функций еще большим количеством функций.

яблоко

Приложение “Доставки”

Изображение: JuneCloud

В современном мире получение посылок – обычное дело, и управление этими поставками может быть головной болью – вот тут-то и приходит на помощь приложение Deliveries.То, что в свое время начиналось как удобный виджет Tiger для OS X на Mac, превратилось в обязательное приложение для iOS и macOS. Он может синхронизироваться с iCloud или «JuneCloud» (собственная служба синхронизации приложения), чтобы получать информацию о доставке между всеми вашими устройствами. Он предоставляет push-уведомления для актуального отслеживания посылок и включает возможность поиска по всем вашим прошлым доставкам, а также просмотр текущих доставок на карте и запланированных дат доставки, даже не выходя из приложения.

Программное обеспечение поддерживает несколько языков и операторов доставки по всему миру, а также iPad и iPhone.Приложение загружается размером 17,2 МБ и стоит 4,99 доллара за раз.

яблоко

Приложение Google Фото

Изображение: Google

Я использую и люблю библиотеку фотографий iCloud, но, в конце концов, я не доверяю свои фотографии и драгоценные воспоминания только одному поставщику облачных фотографий – поэтому я также использую приложение Google Фото для автоматического резервного копирования фотографий. в мою учетную запись Google.Я настроил приложение на автоматическое резервное копирование всех моих фотографий с моего устройства всякий раз, когда новые фотографии добавляются в библиотеку Apple Photos. Пока вы не закрываете приложение принудительно со своего устройства, резервное копирование будет продолжаться без какого-либо вмешательства.

Программа поддерживает несколько языков, а также iPhone и iPad. Размер приложения составляет 161,8 МБ. Цены на Google Фото могут отличаться в зависимости от дополнительных требований к хранилищу, помимо бесплатного хранилища от Google.

Google

Непрочитанное приложение

Изображение: Golden Hill Software

RSS-ридеры по-прежнему существуют, и в последние годы они вернулись в качестве стандартного способа чтения веб-сайтов многими пользователями. Unread – это минималистичный клиент чтения RSS, который может синхронизироваться с несколькими поставщиками услуг, включая Feed Wrangler, Feedly и другие. Он загружает все содержимое статей, поэтому вам не нужно выходить из приложения на другой веб-сайт, чтобы прочитать полный текст, и имеет клавиатуру и жесты, которые выделяют контент над пользовательским интерфейсом приложения. Смахивание влево открывает меню, в которых можно делиться статьями, добавлять в Pinboard или Raindrop или другие службы, которые можно настроить в приложении.

Приложение стоит 19,99 долларов в год (после пробного периода) и его можно загрузить из App Store 15,1 МБ.

яблоко

Приложение Carrot Weather

Изображение: Carrot

Приложение погоды для iOS – не самое надежное приложение для каждого пользователя, поэтому многие вынуждены использовать сторонние приложения, такие как Dark Sky; но с недавним приобретением компании Apple Dark Sky ее будущее пока неизвестно. Одно из моих любимых погодных приложений, Carrot, использует API Dark Sky для получения данных о погоде, но его можно бесконечно настраивать для использования многих других сервисов или даже ваших личных метеостанций (например, от Netatmo и WeatherFlow). В приложении также есть очень интересный “характер”, который заставляет меня улыбаться каждый раз, когда вы проверяете погоду. Это, в сочетании с возможностью использования ярлыков Siri, приложения Apple Watch и настроек, делает его достойным своей цены.

Carrot Weather стоит 4,99 доллара США в App Store и включает покупку внутри приложения для ежегодных подписок на дополнительные функции и услуги.Размер приложения составляет 74,8 МБ.

яблоко

Приложение Stocard

Изображение: Stocard

Если вы похожи на меня, то вы ненавидите носить с собой карты лояльности и членские карты. В то время как некоторые магазины и абонементы стали цифровыми, некоторые по-прежнему полагаются на пластиковые карты, которые нужно помнить, чтобы носить с собой. Откройте Stocard, приложение, которое может сканировать штрих-коды ваших карт и систематизировать их в цифровом виде. Когда вы идете в магазин, просто вытащите телефон и позвольте сканировать штрих-код. Вы даже можете сохранить фотографии лицевой и оборотной сторон карты, если оцифрованный штрих-код не работает или вам нужно дополнительное подтверждение своей карты.

Это приложение можно бесплатно загрузить из App Store (102,3 МБ).

яблоко

Приложение “Экраны”

Изображение: Endova

Иногда бывает необходимо снова подключиться к настольному компьютеру, чтобы выполнить простую задачу в дороге. С помощью экранов вы можете легко начать сеанс совместного использования экрана из любого места, если ваш компьютер Mac или Windows подключен к сети и включен. Благодаря поддержке клавиатуры и мыши в iPadOS вы можете выполнять еще более сложные задачи в дороге благодаря этому приложению. Благодаря сочетаниям клавиш, режиму шторки и поддержке жестов это приложение поможет, когда вы в затруднительном положении и вам нужен доступ к настольному компьютеру.

Приложение стоит 19,99 долларов за один раз, его размер загружается на iPad и iPhone размером 23 МБ.

яблоко

Приложение Notability

Изображение: Notability

Умение делать полезные заметки важно для деловых встреч и обучения в классе. Приложение Notability позволяет делать рукописные или печатные заметки с возможностью рисования во время записи звука в комнате с помощью iPad или iPhone. Благодаря возможности синхронизировать записанный звук с напечатанными заметками, обмениваться заметками в режиме презентации или различными другими способами, включая PDF, и синхронизировать с несколькими облачными сервисами, включая iCloud Drive, это приложение просто необходимо, когда мне нужно делать заметки. лично и не хочу пропустить ничего из сказанного.

Notability стоит 8,99 доллара единовременно и стоит 215 долларов.Загрузка 4 МБ для iPhone и iPad.

яблоко

Настройка и использование Фото iCloud

iCloud Photos работает с приложением «Фото», чтобы ваши фото и видео надежно сохранялись в iCloud и были актуальными на вашем iPhone, iPad, iPod touch, Mac, Apple TV и iCloud. com.

Как это работает

iCloud Photos автоматически сохраняет все снимаемые вами фото и видео в iCloud, поэтому вы можете получить доступ к своей библиотеке с любого устройства в любое время.Любые изменения, которые вы вносите в свою коллекцию на одном устройстве, изменяются и на других ваших устройствах. Ваши фотографии и видео сгруппированы по годам, месяцам, дням и всем фотографиям. И все ваши воспоминания и люди обновляются повсюду. Так вы сможете быстро найти момент, члена семьи или друга, которого ищете.

Ваша коллекция загружается в iCloud каждый раз, когда ваше устройство подключается к Wi-Fi и аккумулятор заряжается. Если у вас iOS 11 или новее, ваша библиотека также может обновляться по сотовой сети.В зависимости от скорости вашего Интернета время, необходимое для просмотра фотографий и видео на всех ваших устройствах и на iCloud.com, может варьироваться.

Включите iCloud Photos

На вашем iPhone, iPad или iPod touch перейдите в «Настройки»> [ваше имя]> iCloud> Фото, затем включите iCloud Photos.
На Mac перейдите в Системные настройки> Apple ID. Щелкните iCloud на боковой панели, затем выберите «Фотографии». Если у вас более ранняя версия macOS, перейдите в Системные настройки> iCloud. Нажмите «Параметры» рядом с «Фото», затем выберите «Фото iCloud».
На Apple TV 4K и Apple TV HD перейдите в «Настройки»> «Пользователи и учетные записи»> «iCloud». Затем включите Фото iCloud.
На вашем ПК с Windows выполните следующие действия.

В более ранних версиях iOS, macOS, tvOS и iCloud для Windows фотографии iCloud назывались библиотекой фотографий iCloud.

Просматривайте свои правки на всех своих устройствах

Когда вы вносите изменения в приложение «Фото» на устройстве iOS, iPadOS или Mac, фотография автоматически обновляется на всех ваших устройствах. Поэтому, когда вы кадрируете или улучшаете фотографию со своего iPhone, вы видите изменения, когда получаете доступ к своей библиотеке с вашего Mac. Ваши исходные фотографии и видео хранятся в iCloud, и вы можете вернуться к ним в любое время и отменить любые сделанные вами изменения.

Фото и видео, которые вы удаляете на одном устройстве, удаляются везде, где вы используете Фото iCloud. Фотографии и видео хранятся в папке “Недавно удаленные” в течение 30 дней, после чего будут удалены навсегда.

Вы можете вносить изменения на своем iPhone, iPad, iPod touch или Mac, и вы автоматически увидите их на Apple TV. Вся ваша коллекция доступна на Apple TV, включая ваши воспоминания и общие альбомы.

Типы файлов, которые можно использовать с iCloud Photos

Ваши фото и видео хранятся в iCloud точно так же, как вы их сняли.Все ваши изображения хранятся в исходных форматах с полным разрешением – HEIF, JPEG, RAW, PNG, GIF, TIFF, HEVC и MP4, а также в специальных форматах, которые вы захватываете на свой iPhone, например замедленной съемке, покадровой , Видео 4K и Live Photos.

Резервное копирование фото и видео

Загрузите ваши фото и видео

Вы можете загрузить копии своих исходных фотографий или видео в iCloud. com, iOS, iPadOS или Mac.

На iCloud.com щелкните «Фотографии», затем выберите фотографии и видео, которые хотите загрузить. Нажмите и удерживайте кнопку загрузки в правом верхнем углу окна. Если вы хотите загрузить свой контент в том виде, в котором он был изначально захвачен или импортирован, выберите «Неизмененный оригинал». Для формата JPEG или H.264, включая изменения, и даже если он изначально был в формате HEIF или HEVC, выберите «Наиболее совместимый». Нажмите скачать.

На iOS и iPadOS вы можете использовать AirDrop: в приложении «Фото» выберите несколько фотографий или видео.Нажмите кнопку «Поделиться», затем выберите устройство, с которым хотите поделиться. Узнайте больше об использовании AirDrop.

На Mac выберите одну или несколько фотографий. Перетащите контент на рабочий стол или щелкните правой кнопкой мыши и выберите «Поделиться»> «AirDrop».

Убедитесь, что у вас достаточно места для хранения

Экономьте место на вашем устройстве

iCloud Photos сохраняет все ваши фото и видео в их исходной версии с высоким разрешением. Вы можете сэкономить место на своем устройстве, если включите Оптимизировать хранилище.

На вашем iPhone, iPad или iPod touch:

Откройте «Настройки»> [ваше имя]> iCloud.
Коснитесь Фото.
Выберите Оптимизировать хранилище [устройство].

На вашем Mac:

Откройте приложение «Фотографии» и щелкните «Фотографии» в строке меню.
Щелкните «Настройки».
Перейдите на вкладку iCloud и выберите настройку хранилища.

Если вы включите Оптимизацию хранилища, iCloud Photos автоматически управляет размером вашей библиотеки на вашем устройстве. Ваши исходные фотографии и видео хранятся в iCloud, а компактные версии хранятся на вашем устройстве. Ваша библиотека оптимизируется только тогда, когда вам нужно место, начиная с фотографий и видео, к которым у вас меньше всего доступа.Вы можете загружать оригинальные фото и видео через Wi-Fi или сотовую связь, когда они вам нужны. Вы можете использовать Optimize Storage на своем iPhone, iPad, iPod touch и Mac.

Если вы включите «Загрузить оригиналы», iCloud Photos сохранит ваши исходные фотографии и видео с полным разрешением в iCloud и на вашем устройстве.

Приостановить загрузку библиотеки в iCloud

Когда вы включаете iCloud Photos, время, необходимое для загрузки ваших фотографий и видео в iCloud, зависит от размера вашей коллекции и скорости вашего Интернета.Если у вас большая коллекция фотографий и видео, загрузка может занять больше времени, чем обычно. Вы можете увидеть статус и приостановить загрузку на один день.

На iPhone, iPad или iPod touch выберите «Настройки»> [ваше имя]> iCloud> «Фото». Вы также можете открыть приложение «Фото», перейти на вкладку «Фото» и прокрутить экран вниз.
На Mac откройте приложение «Фото». Выберите «Фотографии» на боковой панели, затем щелкните «Все фотографии» в списке вкладок на панели инструментов.Прокрутите фотографии вниз и нажмите «Пауза».

Информация о продуктах, произведенных не Apple, или о независимых веб-сайтах, не контролируемых и не проверенных Apple, предоставляется без рекомендаций или одобрения.Apple не несет ответственности за выбор, работу или использование сторонних веб-сайтов или продуктов. Apple не делает никаких заявлений относительно точности или надежности сторонних веб-сайтов. Свяжитесь с продавцом для получения дополнительной информации.

Дата публикации: 25 августа 2020 г.

Google Фото в App Store

Google Фото – это умный дом для всех ваших фото и видео, созданный так, как вы делаете фотографии сегодня.

«Лучший фотопродукт на Земле» – The Verge
«Google Фото – ваше новое важное приложение для работы с картинками» – Wired
«Загрузите изображения, а Google Фото сделает все остальное» – The New York Times

• БЕСПЛАТНОЕ ДОПОЛНЕНИЕ ПРОСТРАНСТВО: больше не беспокойтесь о нехватке места на телефоне. Фотографии, для которых создана безопасная резервная копия, можно удалить из памяти устройства одним касанием.

• ВИЗУАЛЬНЫЙ ПОИСК: теперь ваши фотографии доступны для поиска по людям, местам и объектам на них – теги не требуются.

• ИНТЕЛЛЕКТУАЛЬНЫЙ ОБМЕН: с умными предложениями по обмену вы безболезненно поделитесь своими фотографиями с друзьями. И они также могут добавлять свои фотографии, так что вы, наконец, получите фотографии, на которых вы действительно присутствуете.

• ФИЛЬМЫ И ГИФКИ, СДЕЛАННЫЕ ДЛЯ ВАС: автоматически создаваемые фильмы, коллажи, GIF-файлы и многое другое из ваших фотографий. Или легко создать их самостоятельно.

• РАСШИРЕННОЕ РЕДАКТИРОВАНИЕ. Преобразуйте фотографии одним касанием. Используйте интуитивно понятные и мощные инструменты для редактирования фото и видео, чтобы применять фильтры с учетом содержимого, настраивать освещение и многое другое.

• УМНЫЕ АВТОМАТИЧЕСКИЕ АЛЬБОМЫ: Рассказывайте истории лучше, не работая. Автоматически создавайте новый альбом только с вашими лучшими снимками после мероприятия или поездки, а затем приглашайте других добавить свои фотографии.

• ЖИВЫЕ АЛЬБОМЫ: делитесь своими последними фотографиями с живыми альбомами. Выберите людей и домашних животных, которых вы хотите увидеть, и Google Фото будет автоматически добавлять их фотографии, когда вы их снимаете, ручное обновление не требуется.

• ОБЩИЕ БИБЛИОТЕКИ: делитесь без совместного использования. Предоставьте доверенному лицу доступ ко всем своим фотографиям.

• ПОВТОРНОЕ ОТКРЫТИЕ: Получите коллажи из фотографий, которые вы сделали год назад в этот день – идеально для #tbt.

• GOOGLE LENS: поиск того, что вы видите. Этот предварительный просмотр позволяет идентифицировать текст и объекты на фотографиях, чтобы узнать больше и принять меры.

• НА ТВ: просматривайте фото и видео на телевизоре с поддержкой Chromecast и Airplay.

• БЕСПЛАТНОЕ ХРАНЕНИЕ. Каждая учетная запись Google имеет 15 ГБ бесплатного хранилища, и вы можете выбрать автоматическое резервное копирование всех своих фотографий и видео в высоком или исходном качестве. Ваши фотографии безопасны, надежны и конфиденциальны для вас. Все фото и видео, резервные копии которых вы сохраните в высоком качестве до 1 июня 2021 г., не будут учитываться в хранилище вашего аккаунта Google.

Вы также можете расширить хранилище для своей учетной записи Google, используемое для фотографий и видео в исходном качестве, Google Диска и Gmail, подписавшись на Google One, план расширенного хранилища. Подписки начинаются с 1,99 доллара в месяц за 100 ГБ в США. Цена и доступность зависят от региона.

Подписки на хранилище, приобретенные в приложении, будут списаны с вашей учетной записи iTunes и автоматически продлены, если автоматическое продление не будет отключено по крайней мере за 24 часа до окончания текущего периода.Подписками и автоматическим продлением можно управлять, перейдя в настройки учетной записи iTunes после покупки.

Политика конфиденциальности Google: https://google.com/intl/en_US/policies/privacy
Условия использования Google One: https://one. google.com/terms-of-service

Примечание. Группировка по лицам Не доступно во всех странах.

Чтобы быть в курсе последних новостей от команды, подписывайтесь на нас в Twitter по адресу @googlephotos

Использование GPS в фоновом режиме может сократить время работы от батареи. Google Фото не запускает GPS в фоновом режиме, если вы не включите дополнительные функции.

TRANSFERI UŽIVO, POSLEDNJI DAN! Zimski prelazni rok je završen! Najveće pojačanje za kraj je doveo Liverpul

00.30 – Више нема ниедне потврде трансфера, так да би, чтобы било, чтобы это се тиче овогодишнег зимског прелестног рока!

00.25 – Nema još potvrda sa zvaničnih sajtova, ali ostrvski mediji su otkrili koji su sve transferi ‘прошли’.Джош Кинг из Борнмута у Эвертону, Джош Майя из Бордоа у Фулам, Такуми Минамино из Ливерпула у Саутемптона, Ян Валери из Саутемптона у Бирмингема, Адама Диякаби из Хадерсфилда у Амиен, Джордж Эдмундзендзон из Решения. ..

00.15 – Sautempton je na pozajmicu u Birmingem poslao desnog beka Jana Valerija .

TRANSFERI UIVO / 29.ЯНВАРЬ /! Falko konačno u Antaliji! Србин у Кортрайку! Hulk se vraća u domovinu!

TRANSFERI UŽIVO / 28. ЯНВАРЬ /! Фалько напокон Звездин! Тошич у Турской! Джеко у Интера, Санчес у Роми !?

00.02 – Almerija je na pozajmicu do kraja sezone dovela Brajana Rodrigeza iz Los Anđelesa.Urugvajac se najbolje snalazi na krilnim pozicijama i u klubu veruju da će namestiti pregršt šansi za Umara Sadika.

🚨 ¡@ Brodriguez_16 es nuevo jugador de la UD Almería!
🇺🇾La perla Uruguaya juega como extremo derecho y viene para apuntalar nuestro proyecto llegando como cedido desde @LAFC hasta final de temporada. Nos reservamos una opción de compra al finalizar la temporada. pic.twitter.com/DhhYSBK0vJ – UD Almería (@U_D_Almeria) 1 февраля 2021 г.

00.01 – Prvi se oglasio Njukasl , završio je pozajmicu Džoa Viloka iz Arsenala!

⚫️ 𝐃𝐎𝐍𝐄 𝐃𝐄𝐀𝐋 ⚪️ # NUFC рады объявить о подписании контракта с Джо Уиллоком в аренде у «Арсенала» до конца сезона.
Добро пожаловать, @Joewillock! – Newcastle United FC (@NUFC) 1 февраля 2021 г.

00.00 – Prelazni rok je završen, ali sačekaćemo još malo da vidimo hoće li biti potvrda nekih transfera.

23.44 – ЗВАНИЧНО! Olimpik iz Marseja je na pozajmicu sa the right otkupa za šest miliona evra iz Seltika doveo francuskog vezistu Olivijea Nčama .

23,28 – ЗВАНИЧНО! Škodran Mustafi , если вы говорите с Арсеналом и записываете его за Šalke у коди стиже као замена за Кабака.

23.11 – ЗВАНИЧНО! Озан Кабак для окончательного постао фудбалер Liverpula !

23.02 – Engleski mediji javljaju da je Liverpul prihvatio ponudu Sautemptona za pozajmicu Takumija Minamina i da se samo čeka dogovor “svetaca” в Японии.

22,47 – ЗВАНИЧНО! Slovački štoper Denis Vavro je otišao na pozajmicu u Uesku iz Lacija.

22,34 – ЗВАНИЧНО! Sjajni napadač Entoni Modeste je stigao u Sent Etjen na pozajmicu iz Kelna.

22,17 – ЗВАНИЧНО! Ника Je dovela francuskog štopera Жан Клера Тодибоа из Барселоне.

22.04 – ЗВАНИЧНО! Hese Rodrigez se vratio u Las Palmas !

21,59 – Španski mediji pišu da bi Vukašin Jovanović mogao da pređe iz Bordoa u Elče .

21,34 – ЗВАНИЧНО! Holandsko krilo Džejden Braf je postao član Udinezea .Došao je iz Mančester sitija na pozajmicu s pravom otkupa za 11.000.000 evra.

21,15 – ЗВАНИЧНО! Liverpul je doveo štopera Prestona Bena Dejvisa (25) koji je kompletnu karijeru provo u Čempionšipu i nižim engleskim ligama.

✍️ Добро пожаловать в красные, Бен Дэвис. – Ливерпуль (@LFC) 1 февраля 2021 г.

20,56 – Nigerijski napadač Džoš Maja stiže u Fulam na pozajmicu iz Bordoa. Клубови су договорили и опцию откупа за дезет милиона евра по завршетку сезона.

20.33 – Альмерия je pozajmila napadača Brage Giljermea Sketinea koji bi trebalo da bude podrška Umaru Sadiku u nastavku sezone.

20.19 – ЗВАНИЧНО! Danijele Rugani je novi štoper Kaljarija !

20.01 – ЗВАНИЧНО! Valensija je dovela urugvajskog vezistu Kristijana Olivu из Kaljarija.

19,44 – ЗВАНИЧНО! Totenhem je raskinuo pozajmicu Žedsona Fernandeša , a Benfika ga je odmah poslala na novu u Galatasaraj .

19.26 – ЗВАНИЧНО! Никола Нинкович je novi fudbaler Breše !

19.02 – ЗВАНИЧНО! Парма je potvrdila dolazak Džošue Zirkzea na pozajmicu s pravom otkupa iz Bajerna.

18.26 – Британские средства массовой информации являются да е све готово и да е Озан Кабак Прошао лекарство прегледе на “Энфилду”. Наводно я папирология послания ФИФА и чека это само озвечение посл. U pitanju je pozajmica za tri miliona evra, sa pravom otkupa na leto za 30.000.000 европейских новчаница.

18.08 – ЗВАНИЧНО! Bomba u Berlinu! Sami Kedira je novi fudbaler Herte !

17.56 – Аргентинский медийный текст из Маркос Рохо на медицинском прегледима и да его ускоренные записи за Боку Хуниорс .

17.41 – Gracijano Pele kao slobodan igrač dolazi u Parmu .

17.34 – Arsenalov bek Ejnsli Mejtlend Najls çe do kraja sezone igrati na pozajmici u Vest Bromvič Albionu .

17.12 – ЗВАНИЧНО! Невен Суботич представляет у Алтаху!

17.01 – Mančester siti je za tandem Fluminenseovih 17-godišnjaka, Matinja i Kaikija , ponudio 17.000.000 евро.

16.36 – Turski štoper Ozan Kabak je prošao deo medeicinskih pregleda i samo ga još malo Deli od potpisa za Liverpul .

16.12 – Шпанская “Марка” после того, как была велика шанса, да Иско до края дана запустить Реал Мадрид.

APphoto Isko na “El Klasiku”

15.44 – Totenhem je i zvanično potvrdio da je talentovanog napdača Troja Perota prosledio sa pozajmice iz Milvola na pozajmicu u Ipsvič.

15.18 – Виктор Коваленко – новая игра Атланте за само 700.000 евро!

Ca y est❗
Viktor Kovalenko s’est engagé avec l’Atalanta Bergame 🇮🇹!
Международная среда ландшафта, 24 часа в сутки, занятия с классами «Шахтер Донецк», авангард и профи клубного клуба. Il rejoint désormais une bonne écurie européenne! pic.twitter.com/OkvzEVkORX – Foot Russie / Ukraine en FR 🇷🇺🇺🇦 (@Foot_RUS_UA) 1 февраля 2021 г.

15.16 – Ništa od prelaska Dele Alija u Pari Sen ermen. Želeo ga je Poketino, tri ponude za pozajmicu je poslao PSŽ ali je Totenhem sve odbio jer nije doveo zamenu. Odonosno nije uspeo da vrati Kristijana Eriksena.

15.12 – Fiorentina želi već sada da kupi Darka Lazovića i kapariše ga za sledeće leto. Виола нуди 7.000.000 евро за српског репрезентативка из Вероне.

14.46 – Marko Janković nije prošao lekarske preglede u Legiji iz Varšave i nece potpisati ugovor.SPAL, это недавно было сказано с бившим везистом Partizana, он сказал, что он сказал о Legijom, требовал, чтобы вы были готовы к игре, и все, что вам нужно.

14.41 – Синиша Михайлович би последнего дана прелазного рока мого да голубь два важна поячаня за болонью коя се ове сезон и те како мочи игра по принципу топло-хладно у Серии А! Francuski mediji javljaju da je meta Bolonje napadač Rena Mbaje Niang, dok italijanski dodaju da Mihajlović želi i defanzivca Juventusa Danijelea Ruganija.

Танжуг / АП Siniša Mihajlović

14.21 – Deni Rouz je odbio ponudu Trabzona pa će trenirati sa other timom Totenhema do kraja sezone kada mu ističe ugovor.

14.09 – Ajntraht Frankfurt potvrdio je da narednog leta stiže supertalentovani turski napadač Али Акман (18) из Бурс. Njemu tada ističe ugovor sa popularnim Krokodilima, a sa Ajntrahtom je danas već potpisao ugovor koji će trajati do leta 2025. godine.

13.45 – Radživ van la Para jedan od najvećih promašaja u istoriji Crvene zvezde koja ga je platila 1.2 miliona evra. Španski друголигаш Logronjes odlučio je da se rastane sa Van la Parom после самого неколико меси. Odigrao je četiri utakmice, celih 116 minuta, pa će potražiti novu sredinu.

13,24 – Nejmar je javno poručio da ostaje u PSŽ-u i da želi da produži ugovor.
– Srećan sam u Pari Sen ermenu.Много сего тога променило. Ne mogu tačno da objasnim šta tačno, ali se osećam dobro ovde. Mnogo sam smireniji. Želim da ostanem u PSŽ-u. Elim i da Kilijan Mbape ostane. Hoćemo da PSŽ bude jaka ekipa. Samo želim da nastavim da igram fudbal i da budem srećan, to je najvažnije – rekao je Nejmar.

reuters

13.09 – Kvinsi Promes se vraća u svoj Spartak iz Moskve. Ajaks je dao zeleno svetlo da se završi transfer holandskog krilnog napadača za 500.000 евра, Спартак има и обавезу да га откупи на лето.

12,50 – Вотфорд Je potpisao Mičela Bergkampa, sina legendarnog holandskog napadača Denisa na ugovor do kraja sezone. Bergkamp mlađi je bio na probi u Arsenalu ranije, ali će završiti u Votfordu, koji ima opciju dodatno produžetka ugovora ako zadovolji kriterijume. Радиче у младом тиму Вотфорда.

12.34 – Уругвайский нападающий Dijego Rolan iskusiće fudbalsku avanturu u Egiptu! Prešao je u ekipu Piramids на jednogodišnju pozajmicu iz Deportivo La Korunje.

12.04 – Црвена звезда ускоро би требало да озваничи долазак йедног младог фудбалера.
U pitanju je uro ulio ekić, prenosi Mozzartsport, fudbaler koji je ponikao u Dinamu iz Zagreba, a koji je nedavno “odjavio” Hrvatsku i uzeo dres reprozentacije Srbije.

11.41 – Vojvodina je na pragu prodaje štopera Siniše Saničanina. Voša ima konkretnu ponudu Univerzitatee iz Krajove od 1.500.000 evra

11.40 – Liverpul jr на прагу договора са Šalkeom за Ozana Kabaka, a rado se o pozajmici uz pravo otkupa.

11.39 – Turski napadač Dženk Tosun potpisao je za Bešiktaš iz kojeg je и otišao u Everton pre tri zime za 22.500.000 evra! Pozajmica do leta.

11.11 – Napadač Glen Mari potpisao je za Notingem Forest, kako bi mu pomogao da se spasi ispadanja iz Čempionšipa! Мари я први део сезон прово на позаймичи у Вотфорду, али га Дже Брайтон у менявремену повукао и послао мне Шумаре, где это поново радити с Крисом Хьюстоном.

10.55 – Hrvatski štoper Duje Ćaleta-Car neće pojačati Liverpul u zimskom prelaznom roku, a to je saznao na aerodromu. Liverpul je tražio pojačanje u zadnjoj liniji zbog silnih povreda, a jedna od opcija bio je hrvatski štoper Duje aleta-Car.Francuski mediji preneli su vest da je aleta-Car da seputovao letju. Međutim, u lastnji čas mu je poručeno mu je da ne dolazi, jer je transfer propao.

10.46 – Roko Komiso, gazda Fiorentine, ne krije da je naš mladi napadač Dušan Vlahović želja mnogih velikana, ali poručuje da ne mrda iz Firence. Pre tri dana srpski golgeter je napunio 21 годину, a u ovoj sezoni italijanskog prvenstva je već dao sedam golova, na 19 nastupa za “violu” у Seriji A. Naravno, fudbalskim gigantima to nije promaklo.

ap фото

10.17 – Nemanja Radonjić se seli u Hertu! Трансфер – это договор йош у неделий увечье, радонич и скоростные биты в Берлине.Radi se o pozajmici do kraja sezone, uz opciju otkupa od 12.000.000 evra.

reuters Неманья Радонич

10.16 – Prvi čovek Fjorentine Roko Komiso izjavio je da srpskog napadača Dušana Vlahovića ne namerava da proda nikom i da je on budućnost kluba.

10.15 – Dobro jutro i dobro došli na blog posvećen dešavanjima na fudbalskoj pijaci. Sva dešavanja možete pratiti uživo uz portal Informer.rs, a pogledajte kako je protekao jučerašnji dan kada su transferi u pitanju.

Pratite nas na društvenim mrežama

Добавление фотографий в галерею вашей организации – Engage Help Center

Фотографии – отличный способ продемонстрировать захватывающие дела, которые сделала ваша организация! Фотографии вашей галереи будут отображаться в верхней части общедоступной страницы вашей организации.Примечание. Чтобы добавить фотографии на сайт организации, пользователь должен занимать должность с доступом «Фото – Полный».

Загрузка фотографий

Чтобы добавить фотографии в галерею вашей организации, выполните следующие действия:

Зайдите в Центр поддержки своей организации, щелкнув Switchboard и выбрав Manage.
Откройте панель инструментов организации и выберите «Галерея ».
Выберите Создать новый альбом. Введите название альбома и краткое описание. Укажите, кто может просматривать фотоальбом в зависимости от их положения. Щелкните Создать альбом . Если вы хотите добавить фотографии в существующий альбом, вы можете пропустить этот шаг!
Щелкните название альбома.
Щелкните «Добавить фотографии».
Выберите файл (ы) в сохраненном месте и добавьте заголовок. (вы также можете перетащить несколько изображений со своего рабочего стола в область загрузки. Эта функция зависит от конкретной технологии в современных браузерах, ваш браузер может не поддерживать перетаскивание.
Нажмите Загрузить все .

Настройка Избранные фотографии

После того, как вы загрузили фотографии в свою галерею, вы можете выбрать, какие фотографии будут размещены на домашней странице вашей организации. Вы можете разместить любое количество фотографий, которые захотите, и они будут рандомизированы в формате коллажа. Чтобы добавить фотографию, нажмите кнопку «Редактировать фото», а затем установите флажок «Сделать избранным».

Обновление альбомов

Найдите альбом, который нужно обновить, и нажмите Редактировать альбом в правом верхнем углу.Обновите имя, описание и доступ к телефонному альбому. Нажмите Сохранить , чтобы внести изменения.

Удаление фотографий и альбомов

Чтобы удалить фотографию или альбом, наведите указатель мыши на элемент, который нужно удалить. Щелкните значок корзины в правом верхнем углу и подтвердите удаление.

Ендова это – нижняя и верхняя планка кровли, какое у нее устройство, фото и видео примеры

Что такое ендова кровли

Монтаж ендовы: особенности

что это такое. Устройство и монтаж ендовы.

Что такое ендова?

Из чего изготавливается ендова кровли?

Материалы

Дополнительные элементы

Классификация ендов

Плюсы и минусы ендовы разных типов

Что чаще всего выбирают непрофессиональные мастера?

Ендова нижняя

Ендова верхняя

Особенности монтажа

Обрешетка

Гидроизоляция

Установка планок

Ендовая кровля

Ендова – что это такое? 100+ фото примеров: инструкция по монтажу

Содержание

Понятие “ендова”

Материалы, используемые для создания ендовы

Устанавливаем ендову правильно

что это такое, устройство, фото

Что такое ендова

Типы ендов

Какой материал выбрать

Видео: внутреннее устройство ендовы

Монтаж ендовы своими руками

Видео: монтаж нижней ендовы с выходом на скат

Советы специалистов

что это такое (фото), монтаж соединения двух ендов на скате (верхняя и нижняя), устройство обрешетки и стропил

Что такое ендова кровли

Схемы и виды обрешетки на стропильную систему

Для чего нужна ендова

Рекомендации по монтажу

Виды ендовы

Особенности установки для профнастила и других кровельных материалов

Устройство ендовы

Верхняя ендова

Нижняя ендова

Из чего делают ендовы и для каких кровельных материалов их используют

Стропильная система крыши с ендовой

Схема стропильной системы в месте установки ендовы

Как сделать ендову

Установка ендовы под металлочерепицу

Установка ендовы под профнастил

Установка ендовы на мягкой кровле

Укладка битумных гонтов на металле

Строение внутренней ендовы

Обогрев ендовы кровли

Другие виды доборных элементов

Ремонт ендовы крыши

Разновидности разжелобков и их соединения

Технология установки

Ендова крыши: что это такое, устройство и монтаж

Требования к материалам и комплектующим

Важные итоги

Подготовительные работы по устройству яндовой крыши

Функции конструкции

Примерный порядок монтажа многощипцовой крыши

Типичные соединительные узлы стропильной системы

Монтаж стропильной системы

Полезное видео

Монтаж ендовы

Видео по теме: Монтаж ендовы

Советы от строителей

Подготовка строительству

Технология монтажа

Ендовые крыши

Ремонт разжелобков

Классификация ендов

Строительство системы стропил

Преимущества ендовы

Уход за ендовой

Как ендова спасет дом?

Ендова, что это такое, ее устройство и разновидности + Видео

Что представляет собой ендова и ее назначение

Как устроены разные типы ендов

О недостатках и преимуществах всех трех типов ендов
