Доборные элементы для кровли из металлочерепицы: виды комплектующих деталей

Содержание

Виды доборных элементов для металлочерепицы
Коньковая планка
- Конструкция доборной коньковой планки
- Уплотнитель для конька
Планка ендовы
Ветровая планка
Планка примыкания
Планка торцевая
Карнизная планка
Снегозадержатель
Планка уголка
Кровельный аэратор
Обход дымохода
Колпак
Фронтон
Заключение

При составлении сметы на новую металлическую черепичную крышу стоит помнить, что отдельной строкой нужно запланировать и докупить доборные элементы для кровли из металлочерепицы. Без небольших, но крайне важных вспомогательных деталей черепичная крыша довольно быстро превратится в металлолом. Доборные элементы для металлочерепицы приходится устанавливать не менее тщательно, постоянно следить за их состоянием и по мере возможности обновлять. Других способов защитить кровельный пирог еще не придумали.

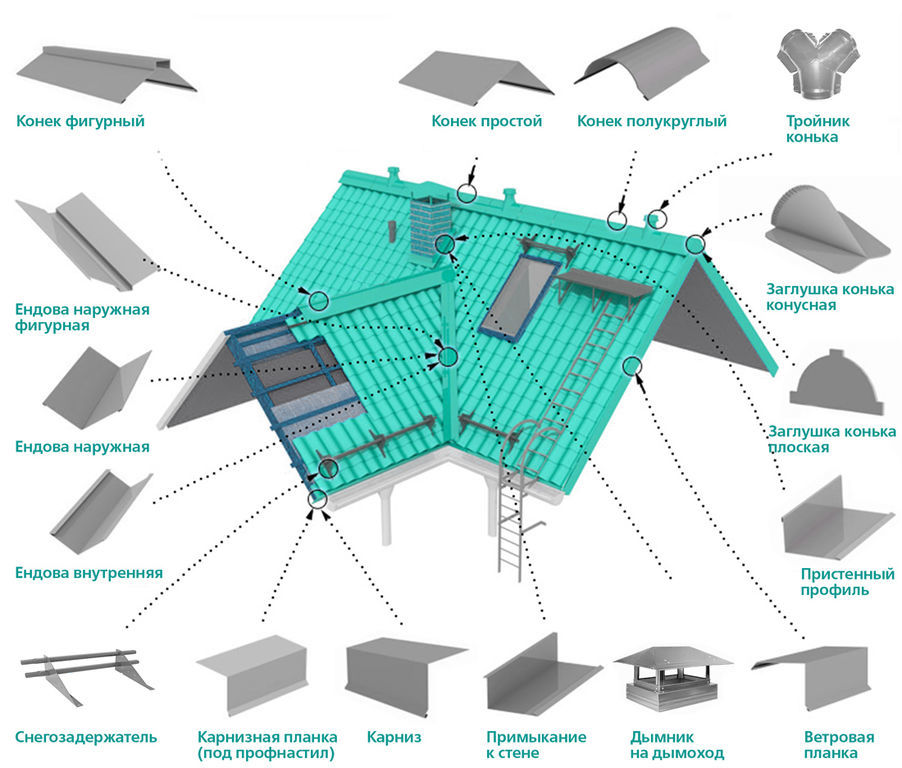

Виды доборных элементов для металлочерепицы

Функции дополнительных доборов не сводятся только лишь к защите от влаги и снега, задуваемых в щели и зазоры кровельного покрытия. Металлочерепица, по сути, при всех своих достоинствах, остается очень неудобным для обработки материалом. Красиво согнуть кромки профилированного листа или изготовить из него накладки очень сложно. Поэтому доборные элементы для кровли из металлочерепицы — это еще и отличный способ красиво оформить кровлю.

В зависимости от конструкции и устройства крыши в группу дополнительных деталей включают:

Планку конька или накладку для закрытия кромок кровли в коньковой зоне;
Фронтонную и торцевую накладки;
Группу элементов построения ендова, куда входят наружная и внутренняя планка-накладка;
Карниз и капельник;
Доборные элементы для оформления обхода дымохода;
Систему аэрации подкровельного пространства;
Элементы снегозадержания, в том числе уголки и бугеля.

Разумеется, форма и размеры доборов не взяты с потолка и не придуманы какой-то одной компанией. В настоящий момент все доборные элементы внесены в СНиПы и ГОСТы, определяющие устройство той или иной кровли, в том числе металлочерепицы. Существуют также нормы на цинкование и окрашивание. Например, на полимерное покрытие действует ГОСТ 30246-94 для металлочерепичной кровли и дополнительные элементы к ней.

Для простых двухскатных крыш с плоскими скатами кровли отдельные доборные детали могут не использоваться. Например, ендова устанавливается только на сложных составных стропильных каркасах, где существует внутренний угол, образованный косым пересечением двух скатов, принадлежащих смежным кровлям, а планки примыкания применяются на крышах с кирпичными дымоходами и парапетными надстройками.

Важно! Все доборные комплектующие для крыши из металлочерепицы выпускаются из тонколистового металла той же толщины, что и основное металлическое кровельное покрытие.

Причина такого подхода довольно проста. Во-первых, появляется возможность экономить и штамповать доборные элементы на том же оборудовании и из того же материала, что и металлочерепица, а во вторых, использование металла одной толщины существенно снижает нагрузку на саморезы и уплотнитель.

Коньковая планка

Представляет собой профилированный элемент в виде перевернутого угла с одинаковыми полками. Коньковый добор устанавливается на самую верхушку двухскатной кровли. Элемент закрывает щель или линию сопряжения двух верхних кромок последнего ряда металлочерепицы.

Конструкция доборной коньковой планки

Коньковая доборная накладка выпускается в трех вариантах:

Стандарт, длина полки 150 мм с отогнутой кромкой 10 мм;
Декоративный или фигурный вариант, длина полки 115 мм или 190 мм, кромочный отгиб кромки 10 мм;
Полукруглый добор, высота 80 мм, основание 160 мм, монтажная ширина 180 мм.

Помимо коньковых накладок, в обустройстве верхушки металлочерепичной кровли используются заглушки, закрывающие накладки со стороны фронтонов.

Крышки устанавливаются вовнутрь уложенных накладок и фиксируются силиконовой вставкой.

В состав конькового сбора, помимо накладки и уплотнителя, зачастую включают специальный аэратор. Конструктивно он выполняется в виде V- образной планки с установленным посредине кольцевым окном, закрытым колпаком.

Уплотнитель для конька

В комплект доборных элементов для верхушки кровли входит уплотняющая лента. Несмотря на тот факт, что все производители металлочерепицы комплектуют наборы доборных элементов уплотнителями, строительные салоны предпочитают продавать ленты отдельно от доборов. Обычно такое решение мотивируется необходимостью индивидуального подбора уплотнителя, но на практике для конкретного вида металлочерепицы может использоваться только один тип уплотнителя.

Обычно доборной уплотнитель представляет собой ленту из вспененного полипропилена, который закладывается в щель между поверхностью металлочерепицы и нижней кромкой коньковой накладки. Таким образом, удается избежать затекания дождевой воды и попадания снега под кровлю при сильном ветре.

Также широко используются пленочные уплотнители на основе тонколистового полиуретана. Такой доборный элемент не только способен останавливать снег и воду, но и задерживать пыль и мусор, из-за чего чаще всего страдает вентиляция кровли.

Для утепленных крыш уплотнитель может быть заменен тонкой ячеистой сеткой. В этом случае сопротивление движению воздуха уменьшается в несколько раз, и есть возможность обеспечить вентиляцию утеплителя без установки громоздких коньковых аэраторов. Конкретный вид доборного элемента выбирается, исходя из длины кровли и величины угла наклона ската, чем выше крыша, тем меньше требуется вентиляционных окон.

Планка ендовы

Комплект доборных накладок для формирования внутреннего угла ендовы состоит из двух элементов. Первой на обрешетку кровли устанавливается нижняя накладка ендова. Конструктивно это профиль с V-образным сечением и шириной полок, равной 298 мм.

После укладки металлочерепицы на угол пересечения двух скатов кровли укладывается верхняя доборная накладка ендова. По устройству она очень похожа на фигурный конек, но большего размера. Ширина центрального желоба – 80 мм, размер боковых полок — 76 мм.

Ветровая планка

Данный тип доборного элемента наряду с коньковой накладкой и карнизной планкой можно с уверенностью назвать наиболее важной деталью металлочерепичной кровли. Если в отсутствии других доборов металлочерепица не пострадает и прослужит несколько лет кряду, пока не намокнет утеплитель под кровлей, то в отсутствие ветровой накладки листы металлочерепицы могут быть сорваны с кровли порывами ветра в первый же сильный шторм.

Ветровая фронтонная накладка представляет собой профилированный элемент Г-образного сечения. Размеры горизонтальной полки 72 мм, 95 мм и 117 мм, вертикальная часть доборного элемента меньше – 75 мм, 80 мм и 95 мм.

Размер доборной накладки выбирают, исходя из высоты волны металлочерепицы и толщины пирога кровли. Планка устанавливается на фронтонную доску на самом последнем этапе обустройства кровли. При этом горизонтальная полка должна быть плотно прижатой к гребню волны.

Планка примыкания

Этот элемент используется для сопряжения кровли из металлочерепицы с кирпичными стенами и наружной облицовкой дымохода.

Для кровли из металлочерепицы используют несколько типов добора:

Верхняя планка примыкания, укладывается поверх металлочерепицы и приклеивается герметиком непосредственно к стене сопряженной конструкции;
Планка примыкания В — модель имеет полку с отогнутой кромкой;
Нижняя планка А — модель, аналогичная предыдущему добору, но без отогнутой кромки.

При укладке покрытия зону примыкания собирают из двух элементов – нижнего и верхнего, поэтому данный вид комплектующих для кровли из металлочерепицы рассматривается только парами.

Планка торцевая

Одна из немногих комплектующих деталей металлочерепицы, которая обладает универсальным характером. Обычно торцевую планку используют для подшивки нижнего края фронтонной доски, но в случае необходимости доборной уголок можно использовать и в качестве ветровой и карнизной накладки для наиболее простых типов металлочерепицы.

Размер добора выбирается в зависимости от ширины фронтонной доски. Для массивной кровли жилого дома обычно используется профиль со 120 мм по горизонтали и 135 мм по вертикальной полке. Для более простых крыш с неутепленной кровлей чаще применяют доборы 120х95 мм.

Важно! Некоторые модели торцевых накладок могут выполняться с выполненным дополнительным ребром жесткости вдоль вертикальной полки профиля.

Это не прихоть или желание украсить добор декоративными деталями. Ребро позволяет увеличить жестокость торца для случаев, когда ветер направлен под горизонтальную полку. При отсутствии усиления и неудачном направлении воздушного потока талая вода со снегом может легко обломать и деформировать доборную деталь.

Для зданий с парапетной надстройкой торцевая планка используется для защиты верхней кромки и участка кровли, примыкающего к стене.

Карнизная планка

Применяется для зашивки нижней кромки свеса. Карнизная накладка представляет собой Г-образный профилированный элемент с большим углом раскрытия — 135^о. Длина вертикальной полки равна 100 мм, отогнутой части – 69 мм. Доборная накладка набивается на обрешетку и лобовую доску непосредственно перед укладкой кровельного покрытия. Горизонтальная полка заходит непосредственно под металлочерепицу. В ее задачу входит защита лобовой доски и сетки вентиляции от дождевой воды. Доборный элемент отгибают так, чтобы вертикальная полка заходила непосредственно в желоб системы водоотведения.

Карнизную планку не стоит путать с капельником, хотя оба типа доборных элементов во многом схожи между собой. Установка последнего выполняется на этапе укладки полотна парогидроизоляции. В отличие от карнизного добора, кромка капельника выводится не в желоб, а за него, тем самым исключается затапливание талой водой приемных окон системы вентиляции подкровельного пространства.

Снегозадержатель

Для борьбы со сходом снежных зарядов с поверхности металлочерепицы используется несколько типов снегорезов. Наиболее доступными и популярными считаются бугельные снегозадержатели и уголковые барьеры. Если кровля из металлочерепицы очень широкая, то бугелям предпочитают более прочные трубчатые снегозадержатели.

Первый тип представляет собой укороченный до 30 см профиль с выштампованными и отогнутыми «лапами» для крепления на гребнях металлочерепицы.

Уголковый тип снегозадержателя монтируется на кровлю с помощью специального держателя. Конструктивно данный вид доборного элемента представляет собой перевернутый профиль V-образного сечения. Уголки располагают над рейками обрешетки кровли, обязательно в шахматном или каскадном построении. Такой способ крепления позволяет более рационально распределить нагрузку на обрешетку кровли. Если же установить снегорезы в одну линию, снег может легко смять металлочерепицу и даже оторвать рейку обрешетки.

Планка уголка

Один из способов закрепить снегорез предполагает использование специальной монтажной накладки, которая устанавливается на поверхность кровли. Обычный уголковый снегозадержатель представляет собой профилированную деталь в виде перевернутой буквы «V».

Такая конструкция крепится на металлочерепице по задней кромке обычными саморезами. Если на кровле скапливается небольшое количество снега, то этого достаточно, чтобы удержать снегорез на крыше. Для снегового слоя больше 15 см собственной прочности уголкового снегореза уже не хватает, поэтому его ставят на специальный доборный элемент в виде перевернутого уголка.

Кровельный аэратор

Обеспечить надежную вентиляцию подкровельного пространства с помощью одних лишь коньковых аэраторов можно только в случае, если длина ската составляет менее 6 м. Для полноразмерных крыш с углом наклона кровли до 12^о включительно эффективность удаления водяного пара снижается настолько, что приходится устанавливать доборные элементы в виде вентиляционных грибков и колпаков.

Важно! Изо всех видов доборов установка аэраторов считается наиболее ответственной операцией, так как приходится вырезать в металлочерепице дыру внушительных размеров. Любая ошибка с выбором места установки может обойтись серьезными затратами на ремонт крыши.

Наиболее эффективными считаются канальные аэраторы или выходы. Конструктивно подобные доборы изготавливаются в виде колпака, установленного на трубчатом удлинителе. Такой элемент хорошо работает, даже будучи установленным в срединной части ската. Основание приспособления, как правило, изготавливают из пластика с юбкой из мягкой резины. Для монтажа достаточно вырезать в металлочерепице по готовому шаблону отверстие, установить на саморезах юбку, вставить удлинитель и одеть колпак.

Грибковые аэраторы изготавливаются по аналогичной схеме, но без удлинителя и с укороченным втрое защитным колпаком. Подобные доборные продухи ставят на расстоянии 60-70 см от коньковой накладки кровли.

Обход дымохода

В комплект обустройства крыши обязательно включаются детали и узлы для заделки линии сопряжения стенок дымохода и кромки металлочерепицы. Если труба дымохода круглого сечения, то чаще всего используется стандартный узел прохода крыши.

Для кирпичных дымоходов приходится устанавливать наружную облицовку поверхности из тонколистового металла, а оставшуюся щель закрывают тремя видами планки примыкания.

Верхнюю кромку кирпичной трубы обязательно обшивают уголковым профилем 60х100 мм.

Колпак

Дымоход нельзя оставлять без защиты от дождя и снега. Если обход поверхности и верхней кромки дымовой трубы выполнен из готовых доборных элементов, то установка колпака упрощается в разы.

Потребуется лишь правильно выбрать размер и высоту установки защиты. Сам монтаж выполняется на стойках из нержавеющей стали, закрепленных на облицовке и обтяжке нижнего уровня дымохода.

Фронтон

С помощью фронтонного элемента зашивается свободное пространство между скатом кровли и стеной дома. Зачастую мастера пытаются заменить фронтон кусками уголка или другого доборного элемента, но это только портит внешний вид крыши. Если фронтоны получились достаточно большими, то к планке дополнительно устанавливают подшивку из шпунтованной доски или пластика.

Заключение

Доборные элементы для кровли из металлочерепицы спроектированы таким образом, чтобы уменьшить трудоемкость установки без использования специального оборудования и инструмента. Зачастую хозяева используют уголки и накладки на кровельном покрытии даже в случае, когда в них нет реальной потребности. По их мнению, доборы облагораживают и улучшают вид крыши так, как никакой другой вид отделки.

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

Доборные элементы для металлочерепицы: описание коньков, комплектующих

Типы доборных элементов
Устройство карнизного узла

Монтаж капельника

Устройство конькового узла

Типы конструкций конька
Устройство конька
Монтаж конька

Чтобы кровля эффективно прослужила не один десяток лет, стыки ее элементов покрывают специальными металлическими деталями. Они не только защищают кровлю от протекания и преждевременного износа, но и придают ее облику завершенность.

Доборные элементы для металлочерепицы считаются обязательным компонентом устройства кровли. Они необходимы для придания примыканиям должной герметичности, предотвращения проникания влаги под крышу и т. д. Таким образом, эти элементы решают следующие задачи:

повышают надежность крепления материала в местах, сложных для сочленения;
декорируют крышу, замаскировав неэстетичные стыковочные швы и скрыв торцы, делают ее визуально привлекательной;

защищают дом от попадания извне влаги, пыли;
обеспечивают необходимую герметичность;
придают кровле требуемые эксплуатационные качества.

Совет

На рынке представлен широкий модельный ряд этих изделий, которые позволяют устроить кровлю любой сложности. К тому же по стоимости они приемлемы практически для любого застройщика.

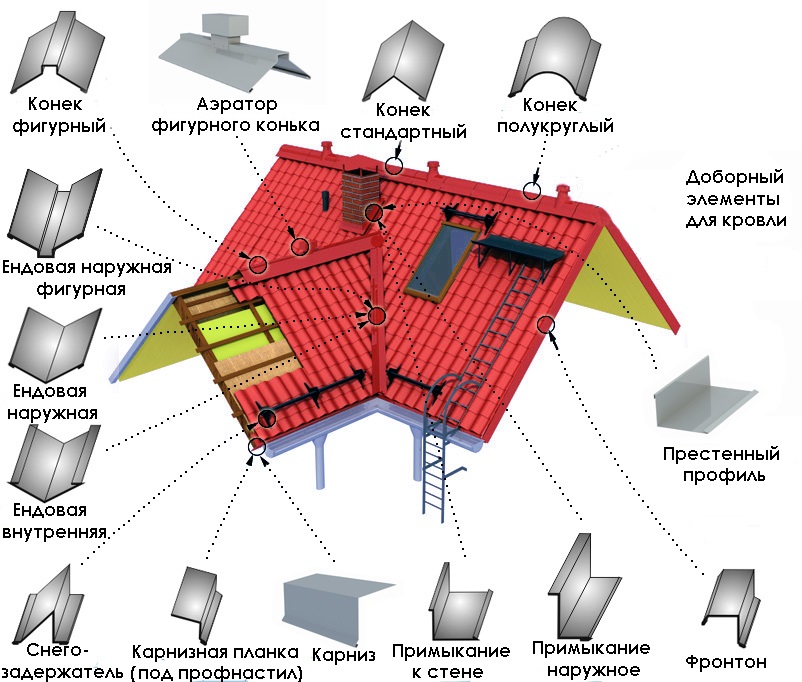

Типы доборных элементов ↑

Комплектующие для металлочерепицы довольно разнообразны. Это различные планки, предназначенные для оформления конька, карниза, ендовы, внутреннего угла, снегозадержатели, отливы и т. д. Если крыша – сложная по конструкции и не вписывается в определенные стандарты, всегда можно заказать продукцию конкретно данной модели и размерного ряда, максимально упростив сборку отдельных компонентов кровельного покрытия.

Доборные элементы для металлочерепицы, как правило, изготавливаются из оцинкованной стали с или без полимерного покрытия, окрашенного под цвет кровли. По цене они существенно отличаются, что позволяет при правильном подходе несколько сэкономить без ущерба для качества покрытия. К примеру, при оформлении нижней ендовы можно купить оцинкованное изделие, которое намного дешевле, нежели покрытое полимером, так как такую деталь устанавливают под листами металлочерепицы, и они практически не видны. Однако, деталь, расположенная сверху, обязательно должна иметь антикоррозийное покрытие из полимера цвета основного материала. Таким образом швы окажутся надежно и искусно «спрятаны», а дом – герметичным и теплым.

Устройство карнизного узла ↑

Карнизные планки или капельники для металлочерепицы предназначены для защиты стропильной системы от проникновения влаги и других внешних воздействий. Капельник закрывает нижнюю часть металлочерепичной крыши.

Металлочерепица и комплектующие к ней определенной марки изготавливаются из стальных листов с одинаковыми полимерными покрытиями. Карнизная планка на практике есть не что иное, как металлический отлив со специальным загибом определенной конфигурации. Такая форма способствует более эффективному выполнению их прямого назначения – безопасному отведению влаги, которая образовалась под кровельным покрытием, в водосточный желоб.

Важно

Осадки, температурные перепады, как правило, приводят к скоплению влаги на пароизоляционной пленке. Если пренебречь необходимостью установки капельника, то она, скатываясь вниз, будет попадать на деревянную несущую конструкцию. Воздействие влаги на дерево приводит к образованию грибка и плесени, со временем разрушающих структуру дерева.

Монтаж капельника ↑

В конструкции карнизной планки предусмотрены два загиба. В развертке планка имеет размеры 10х4х1 см, причем каждый отлив имеет длину 2 м.

К установке капельника приступают после монтажа кронштейнов желоба.

Его фиксируют к фронтальной и карнизной планке, наращивая отливы с нахлестом, начиная от 20 см. Нахлест необходим, чтобы исключить их вибрацию при сильном ветре.
В местах примыкания двух капельников обрезают дополнительные ребра жесткости.
Крепление выполняют с помощью саморезов или гвоздей с шагом в 20 см.
Если на карнизных планках имеется предохранительная пленка, то перед установкой ее удаляют.

Внимание

Капельник необходимо крепить с натяжением, чтобы обеспечить его плотное прилегание и не дать влаге даже малейшей возможности проникнуть внутрь.

Вдоль карнизного свеса, особенно при использовании листов с высоким профилем, рекомендуется укладывать также гребенку аэроэлемента.

Устройство конькового узла ↑

Конек для металлочерепицы – одна из тех важнейших составляющих крыши, от которых зависит ее нормальное функционирование. Фактически это – основной канал, через который проходит вентилирование конструкции кровли. С одной стороны, он проводит излишки влаги из-под кровли, а с другой – не пропускает уличную пыль и мусор.

Типы конструкций конька ↑

Еще одной функцией коньковой планки является декоративная – это «последняя точка» в эстетичном восприятии возводимой кровли. Как кровля имеет различные типы устройства, так и коньки различаются по своему виду. Отметим самые распространенные.

Полукруглый. В основном этот конек обрамляет стыки скатов двух- и четырехскатных кровель. По торцевым частям на полукруглой конструкции конька предусмотрены специальные заглушки, которые задерживают осадки и мусор, проникающие снаружи.
Прямоугольный. Такой тип подходит к любому виду крыши. В этом случае необходимости в заглушках нет. Эта модель стоит меньше, чем полукруглая.
Декоративный узкий. Этот элемент несет скорее декоративную нагрузку, нежели защитную. Чаще всего его используют при устройстве таких конструкций, как шпили, шатровые крыши, беседки.
Т и Y-образные. Это вспомогательные детали для коньков прямоугольного типа, посредством которых их фиксируют друг с другом.

Устройство конька ↑

Конек для металлочерепицы имеет два компонента:

планку для вентиляции;
уплотнитель.

Роль защитной прослойки играет уплотнитель. Его некачественная установка или деформация чреваты протечками кровли. Уплотнители также бывают нескольких видов:

Профильный. Его основной компонент, вспененный полиэтилен, позволяет использовать уплотнитель для кровельной вентиляции. Он прекрасно пропускает воздух, а вот воду нет. Еще одно преимущество этого материала в способности принимать конфигурацию кровли, тем самым обеспечивая отличную герметизацию.
Универсальный. Он изготовлен из полиуретановой пленки и работает как фильтр: не пропускает пыль и мусор, но создает преград для проникновения воздуха под кровлю. Он легко монтируется на самоклеющееся основание.
Саморасширяющийся. Этот уплотнитель изготавливают из пенополиуретана, который пропитывается полимером, в основном акрилом.

Монтаж конька ↑

Устройство конька выполняют вдвоем в несколько этапов.

Проверяют верхнюю кромку примыкания. Она должна быть достаточно ровной с перепадом высоты не больше 5 см.
В коньковые пазы обязательно необходимо установить уплотнители.
Если монтируется полукруглый вариант, с обеих сторон необходимы заглушки.
Коньковые планки начинают крепить с торцов. Конек располагают вровень с крайним листом металлочерепицы. Нельзя допускать даже малейших перекосов или отклонений доборного элемента по отношению оси.
Планки устанавливают с нахлестом в 5–10 мм.
Для крепления используют саморезы, снабженные резиновой шайбой.

От надежного крепления коньковой планки в значительной степени зависит надежность и качество эксплуатации будущей кровли.

Посмотрите, как укладывается металлочерепица и комплектующие к ней на практике.

Знакомство с компонентами металлической крыши

Металл является одним из самых прочных и долговечных материалов на рынке, когда речь идет о кровельных решениях. Ожидается, что металлические крыши прослужат от 40 до 70 лет, могут выдерживать даже самые суровые условия и доступны во многих различных профилях. Важно понимать все различные компоненты, которые делают металлические крыши такими прочными.

Металлические панели

Самая большая (и наиболее заметная) часть металлическая крыша сами по себе являются металлическими панелями. Панели — это куски рулонного металла/листов, которым придан желаемый профиль, и они готовы к соединению вместе, чтобы сформировать крышу. Когда дело доходит до выбора профиля панели, который лучше всего подходит для вашего дома, вы должны учитывать окружающую среду, в которой вы живете, и типичные погодные условия, которым вы подвергаетесь. Если вы испытываете экстремально жаркие температуры, вам может подойти прохладная кровельная система. Если вы живете в районе с частым градом, гофрированные или туфовые ребра, вероятно, будут лучшими вариантами. В районах с большим количеством осадков можно рассмотреть возможность использования панелей с механическим замком. Вам следует поговорить с одним из 9 сотрудников Bridger Steel.0009 Специалисты по продуктам , чтобы узнать больше о различных типах доступных металлических панелей и о том, как найти тот, который лучше всего подходит для вашего региона.

Крепежи и клипсы

Крепежи могут быть либо скрыты/спрятаны, либо открыты, когда речь идет о металлической кровле. Крепеж относится к широкому спектру оборудования, используемого для крепления и сборки различных частей крыши вместе. Это могут быть гвозди, винты, зажимы, скобы и болты. Скрытые застежки используются с панелями, такими как стоячий шов, и закрепляются под панелью, поэтому их невозможно увидеть. Открытые крепежные элементы используются с панелями, такими как наша серия гофрокартона, и крепятся к верхней части панелей, поэтому они «открыты» элементам.

Зажимы — это еще один металлический компонент, который крепится к основанию здания. Они крепят два куска металла друг к другу. Системы зажимов используются в профилях панелей, таких как стоячий фальц, и могут быть фиксированными или плавающими. Эти системы обычно требуют немного больше опыта для установки, но получаются красивыми с гладкими, непрерывными линиями.

Подложка

Одним из важнейших элементов металлической кровли является подложка. Подложка – это слой материала под панелями. Он обеспечивает защитный слой от влаги, льда, экстремальных температур и многого другого. Подкладочный слой требуется под всеми металлическими крышами, даже если вы решите оставить старую черепицу или другие материалы на месте при перекрытии.

Герметик

Герметик — еще один важный компонент защиты дома от влаги. Он используется в процессе установки, чтобы обеспечить герметичность от воды, грязи, ветра и других вещей, которые могут попасть в небольшие помещения. Это помогает сделать крышу максимально непроницаемой для непогоды. Герметик предназначен не для клея, а как дополнительная линия защиты от проникновения воды.

Отделка

Чтобы ваш проект выглядел аккуратно и законченно, отделка является важным компонентом эстетики вашей крыши. Отделка жилой металлической кровли помогает оживить профиль и может дополнять другие материалы в здании/доме. Отделка жилой металлической кровли может использоваться для добавления тонких деталей или текстуры способами, которые просто не могут быть использованы другими материалами. Это также помогает гарантировать, что влага не просачивается туда, где панели соединяются вместе или встречаются под углами.

Крышки

Панельные крышки и вентиляционная пена являются ключевыми элементами защиты от насекомых и других животных. Они жизненно важны для правильной вентиляции вашего дома. Заглушки подгоняются под ваши конкретные панели и являются важным аксессуаром, который способствует успешной установке.

Все эти компоненты составляют основные части большинства металлических кровельных систем. Конечно, есть исключения, лишние детали и другие требования, которые могут отличаться от одного типа панели к другому. Тем не менее, самые простые и распространенные кровельные системы требуют этих компонентов для полной и успешной установки. После того, как ваша металлическая крыша установлена, также важно понимать различные части вашей металлической кровельной конструкции. Они следующие:

Настил — Настил крыши — это поверхность, установленная поверх каркаса крыши, на которую наносится кровельный материал. Думайте об этом как о (обычно) фанерном основании или фундаменте, к которому прикреплены подложка и металлические панели.
Софит — Панели или материал, соединяющие свес крыши с фасадом здания.
Долина — Долина металлической кровли — это внутренний угол, образованный пересечением двух наклонных плоскостей, обеспечивающих сток воды.
Шаг — Шаг относится к уклону плоскости крыши. Он измеряется путем деления подъема крыши на ее длину. Крутые уклоны относятся к любому шагу больше 3:12. Низкие наклоны относятся к любому шагу менее 1,5:12.
Карниз — Часть или края крыши, которые выступают над несущей стеной или выходят за ее пределы. Как правило, карнизы выступают за пределы здания.
Конек — Конек относится к самой высокой верхней части крыши. Это место, где по крайней мере два ската крыши сходятся и обычно образуют горизонтальную линию.
Лицевая панель — это отделка, которая находится прямо под крышей и проходит по периметру здания или сооружения. Как правило, это бордюр для кровельных систем с малым уклоном, который препятствует попаданию воды в конструкцию и может даже обеспечивать гидроизоляцию внутренних частей здания или дома.
Накладка — Еще один способ обеспечить водонепроницаемость. Накладка представляет собой тонкий кусок металла, используемый для гидроизоляции и герметизации различных частей кровельной системы, включая желоба, дымоходы и т. д.
Вальма — Вальмы наружные, выступающие углы, образованные двумя пересекающимися наклонными плоскостями крыши. Они бегут от конька к карнизу.
Фронтон — Имея в виду край крыши, идущий от карниза к коньку, фронтон представляет собой треугольную часть стены между краями пересечения скатов крыши.
Капельница — Капельница представляет собой кусок металла, размещаемый на карнизе крыши. Он используется для защиты подстилающего слоя и карниза, направляя воду в правильном направлении. Он направляет воду в желоб от фасции.

Этот список не является исчерпывающим по разнообразию различных частей, из которых состоит металлическая кровельная система. Детали, требования к установке и другие необходимые аксессуары могут различаться в зависимости от выбранного профиля панели. Вы можете найти полный список терминов, используемых в отрасли в виде глоссария, здесь . Если вы когда-либо не уверены в термине, обязательно обратитесь к нему, так как это может помочь вам принять более обоснованное решение.

Вам также всегда следует обращаться к специалисту по продукту о вашей металлической крыше. Наша команда экспертов может помочь вам выбрать правильный профиль панели, размер и цвет / отделку, наиболее подходящие для вашей крыши. Они также могут помочь вам узнать больше о металлической кровле и дать вам советы и рекомендации о том, как лучше всего обеспечить успешную установку вашей металлической кровли.

7 основных частей металлической крыши (и что они делают)

Металлическая крыша представляет собой комбинацию различных компонентов, образующих кровельную систему. Несмотря на то, что панели составляют основную часть металлической крыши, каждый компонент выполняет определенную функцию, обеспечивающую герметичность вашего дома.

Но изучение того, что они из себя представляют и для чего они нужны, — не единственная причина, по которой вам нужно знать о металлических кровельных компонентах. Вы также должны убедиться, что все они включены в оценку вашей металлической кровли, чтобы вы получили именно то, за что платите.

При замене металлической крыши вам, возможно, не придется менять настил крыши. Но если есть какой-либо гнилой настил, вашему кровельному подрядчику придется заменить его, прежде чем они смогут начать установку вашей металлической крыши.

Замковые планки удерживают (запирают) металлические панели крыши на краях крыши и не дают им подняться при сильном ветре. Они устанавливаются на карнизах (нижний край вашей крыши на линии желоба) и граблях (наклонная сторона вашей крыши).

Подкровельный слой представляет собой войлок (15 фунтов или 30 фунтов) или синтетический материал, используемый поверх настила крыши для обеспечения дополнительной защиты. Для металлической кровли подложкой будет высокотемпературный ледяной и водяной щит .

Высокотемпературный ледяной и водяной щит вашей металлической кровли служит последней линией защиты настила вашей крыши. Только знайте, что ледо-водяной щит необходимо устанавливать поверх запорной планки на карнизе.

Если замковая планка установлена поверх подстилающего слоя, конденсат под ребрами стекает по лицевой панели за замочной планкой, и в конечном итоге она гниет. Я не могу не подчеркнуть, что подложка должна быть установлена поверх планки замка на вашей металлической крыше.

Металлические панели составляют основную часть вашей металлической кровельной системы. Металлические панели со стоячим фальцем крепятся к кровельному покрытию замковыми планками и клипсами на ребрах, поэтому в них нет отверстий от гвоздей или других крепежных элементов.

Ребра (стоячие стыки) на металлических панелях обычно находятся на расстоянии от 12 до 24 дюймов друг от друга, в зависимости от длины металлической панели. Поскольку ребра соединены вместе в шве, металлические панели могут свободно скользить вперед и назад при тепловом расширении.

Z-образный стержень представляет собой кусок металла, согнутый в форме буквы «Z», который на 1/8 дюйма выше ребер на металлических панелях. После того, как металлические панели установлены, устанавливается этот металлический накладной элемент, чтобы заполнить места между ребрами и коньком.

Но если металлические панели идут с крыши с пологим уклоном на более крутой скат, вам понадобится переходный металл вместо покрытия конька. Переходный металл спустится по крыше и выйдет на 6 дюймов, чтобы обеспечить прямую плоскость поперек, а затем он зафиксируется на Z-образном стержне.
