Толщина стяжка для электрического пола
-
#3
Ну а должен быть какой-то ГОСТ или правила, которые регламентируют минимальную толщину и максимальную стяжки пола? От каких параметров это зависит?
-
#9
Ну все зависит от того какой у вас пол.
Вообще я думаю примерно 2 см в среднем необходимо для стежки теплого пола. Ну можно и до 3-4 см делать вполне при запущенном поле. Это очевидно.
-
#10
Сообщение от Deda Посмотреть сообщение
Хочу на кухне сделать тёплый пол и возможно это сделать и ванной.
и в коридоре за одно. Вот вопрос – какая должна быть толщина стяжки, чтобы можно было правильно рассчитать материал?Классика, на которую ориентируются специалисты по тёплым полам – 20 – 50 мм стяжки в зависимости от теплого пола, который Вы для себя выберете. А точнее, в зависимости от мощности нагрева теплого пола.
-
#11
Ну мне кажестя для нормальной стяжки нужно не менее 5 см что бы быть уверенным в том как будет долго жить теплый пол.
Вы же его делаете не на один год все таки.
-
#12
Тут все зависит от толщины кабеля, но в целом стяжка должна быть от 3 до 5 см, кстати частая ошибка, что заливают либо слишком много, либо слишком мало, что в последствии приводит к некачественному отоплению.
Лучше обращаться к профессионалам за установкой, чтобы не наделать глупостей.
-
#13
Нужно отталкиваться от того в каком состоянии ваши полы.
Вообще стоит отталкиваться от цифры в 4 см и чем хуже полы тем толщина стяжки должна увеличиваться. Это нужно понимать.
-
#14
По нормативам, я глянул, минимум 20 мм, но больше 50 не желательно, так как снижается теплоотдача кабельного пола из-за слишком толстого слоя бетона над кабелем.
Меньше также нельзя, кабель сам по себе достаточно толстый.
-
#15
Говорит какая толщина без понимания какой у вас пол, будет крайне сложно.
Так же еще имеет значение какой пол вы планируете укладывать. От этого тоже стоит отталкиваться.
#1
Толщина стяжка для электрического пола
Хочу на кухне сделать тёплый пол и возможно это сделать и ванной. и в коридоре за одно. Вот вопрос – какая должна быть толщина стяжки, чтобы можно было правильно рассчитать материал?
org/Comment”>
#2
Сообщение от Deda Посмотреть сообщение
Хочу на кухне сделать тёплый пол и возможно это сделать и ванной. и в коридоре за одно. Вот вопрос – какая должна быть толщина стяжки, чтобы можно было правильно рассчитать материал?
Можно пару сантиметров сделать и этого должно быть достаточно для того, чтобы можно было пользоваться полноценно тёплым полом и чтобы он у вас прогревался нормально.
org/Comment”>
#4
Зависит от типа электрического теплого пола. Смотрите инструкцию. А так, конечно можно залить кабельный теплый пол обычными “наливными” полами. Достаточно пару сантиметров. А еще лучше в раствор добавить синтетический латекс, тем самым увеличив марку бетона с 300 до 500. Полы будут беспыльными и крепкими. И даже могут выдерживать деформацию при нагреве без появления трещин. Но пол полу рознь, посмотрите на электрические панели Хотпанел, им вообще стяжка ненужна.
org/Comment”>
#5
У вас всё равно не будет же стяжка 5-10 сантиметров. Нормальным считается слой стяжки до 5 сантиметров и это с учётом напольного покрытия. Такой пол хоть и дольше будет прогреваться, но и дольше будет держать температуру.
#6
Vinokur Я про это и говорю! Если хотите тоньше стяжку, применяйте стиролбутадиеновый или акриловый синтетический латекс в стяжку. Стяжку в этом случае можно в 1 см сделать.
org/Comment”>
#7
Толщина стяжки зависит от того, насколько у вас вообще неровный пол, потому что чем больше нужно выровнять пол, тем больше будет и слой. Тут всё закономерно.
org/Comment”>
#8
Сообщение от Vivane Посмотреть сообщение
Толщина стяжки зависит от того, насколько у вас вообще неровный пол, потому что чем больше нужно выровнять пол, тем больше будет и слой. Тут всё закономерно.
Тут речь не столько о неровном поле, сколько о том, какая толщина нужна для того, что бы скрыть нагревательные элементы и тут расклад такой, чем больше удельная мощность элемента, тем толще стяжка 80-120 Вт/м² – толщина до 2 см, 100 – 140 Вт/м² – 3-6 см..jpg)
Вообще я думаю примерно 2 см в среднем необходимо для стежки теплого пола. Ну можно и до 3-4 см делать вполне при запущенном поле. Это очевидно.
и в коридоре за одно. Вот вопрос – какая должна быть толщина стяжки, чтобы можно было правильно рассчитать материал?
Вы же его делаете не на один год все таки.
Лучше обращаться к профессионалам за установкой, чтобы не наделать глупостей.
Вообще стоит отталкиваться от цифры в 4 см и чем хуже полы тем толщина стяжки должна увеличиваться. Это нужно понимать.
Меньше также нельзя, кабель сам по себе достаточно толстый.
Так же еще имеет значение какой пол вы планируете укладывать. От этого тоже стоит отталкиваться.
Толщина электрического теплого пола – По полу
По технологии стяжки под теплый пол чаще всего приходиться осуществлять заливку бетонного раствора поверх нагревательных элементов. Это необходимо не только для создания ровной поверхности под настил напольного покрытия, но и защиты всех компонентов. При этом в разных ситуациях будет отличаться и толщина слоя заливки. Даже сами производители в своих инструкциях по устройству стяжки под теплый пол электрический данный вопрос обходят стороной. Именно с толщиной и следует определиться в процессе укладки компонентов.
Содержание
- 1 Назначение стяжки
- 2 Рекомендации
- 3 Черновое основание
- 4 Укладка компонентов теплого пола
- 5 Устройство стяжки
- 6 Способы укладки теплого пола в стяжку
- 7 Выбираем толщину стяжки под электрический теплый пол
- 8 Как проводится стяжка под теплый пол своими руками
- 9 Подводные камни электрической стяжки
- 10 Теплый пол под стяжку (видео)
Назначение стяжки
Для обычной стяжки характерны следующие функции, которые она выполняет:
- Защита от внешнего механического воздействия нагревательных элементов и других компонентов теплого пола.
- Создание строго горизонтальной поверхности, необходимой для качественной укладки выбранного варианта напольного покрытия.
- Равномерная передача тепла от греющих элементов к основанию пола.
- Распределение нагрузки на основание от предметов мебели и бытовых приборов.
- «Посредник» в передаче тепла от нагревательных элементов воздуху внутри помещения.
Все рекомендации от производителей по заливке стяжки следует выдерживать на каждом этапе, не забывая про оптимальную толщину стяжку теплого пола. Во время устройства теплой стяжки следует учитывать тот нюанс, что такая заливка будет в большей степени подвержена температурного расширению. Следовательно, потребуется создать все условия для способности выдержать все преграды.
Рекомендации
Во время проведения работ по заливке раствора для стяжки теплого электрического пола следует придерживаться определенных рекомендаций, которые позволят не только качественно произвести укладку теплого пола под стяжку, но и выбрать минимальную толщину стяжки.
Многое будет зависеть от мощности нагревательных элементов системы отопления в помещении. Чем она будет больше, чем толще придется создать слой заливки раствором:
- 80-120 Вт/м2 – слой стяжки составит до 20 мм.
- 100-140 Вт/м2 – 30-50 мм.
- 160-200 Вт/м2 – 60-100 мм.

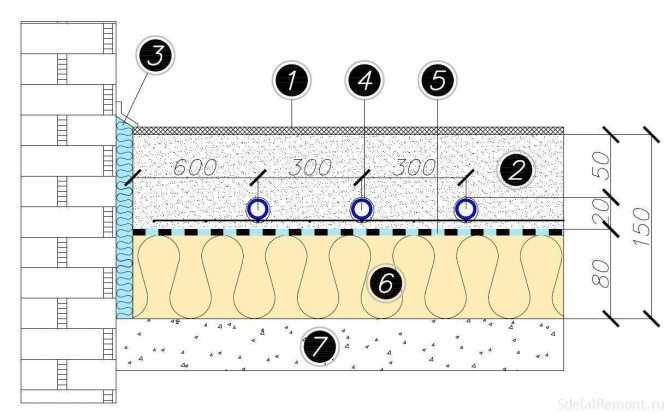

Толщина «пирога» теплого пола
Но при этом обращается внимание на то, что от толщины слоя заливки будет зависеть и время, в течение которого основание пола будет полностью прогрето. Так что не всегда очень выгодно создать толстый слой из подготовленного раствора. В таком случае будет затрачено большое количество электроэнергии на прогрев помещения.
До заливки электрического теплого пола следует несколько раз проверить правильность установки нагревательных элементов, а также проведения проводки и подключения всех компонентов. В последующем для устранения неисправности придется производить демонтаж стяжки.
Вся проводка и электрические приборы должны быть заизолированы. Это также относится и помещенного в гофрированную трубу датчика температуры.
Если правильно расположить термодатчик, то при его выходе из строя не придется разбивать стяжку для извлечения. Он просто будет вынут из гофрированной трубы и заменен на аналогичный. Стоит отметить, что терморегулятор не может устанавливаться в том помещении, где имеется постоянно высокий уровень влажности.
Заливать кабельный пол можно и клеевым раствором. Но это предусмотрено только в том случае, если в качестве напольного покрытия используется плитка или керамогранит.
Черновое основание
До распределения нагревательных элементов по заранее подготовленной схеме, следует проверить и подготовить основание под теплый пол.
Оно не всегда отвечает всем требованиям, имеет дефекты в виде выбоин, перепадов высоты по всему помещению. С этим следует справиться, чтобы не столкнуться со слабой эффективностью прогрева теплого пола.
После удаления старого напольного покрытия и демонтажа бетонной основы, можно приступить к выравниванию при помощи черновой стяжки. Для этого используется классический песчано-цементный раствор. К дальнейшим мероприятиям можно приступать после его полного высыхания и схватывания. В противном случае о высоком качестве можно забыть. Толщина стяжки над электрическим теплым полом здесь обычно составляет до 50 мм.
Самое главное, чтобы скрыть все неровности основания и подготовить поверхность для укладки нагревательных элементов теплого пола.
Далее убирается весь ненужный мусор с поверхности и по возможности пыль. Здесь может помочь справиться с задачей строительный пылесос. Поверх черновой стяжки укладывается слой теплоизоляции и последующее распределение кабеля теплого пола или нагревательного мата. В некоторых случаях стяжка пола под теплый пол своими руками устраивается и поверх инфракрасного теплого пола. Правда, при этом несколько снижается его эффективность в процессе эксплуатации.

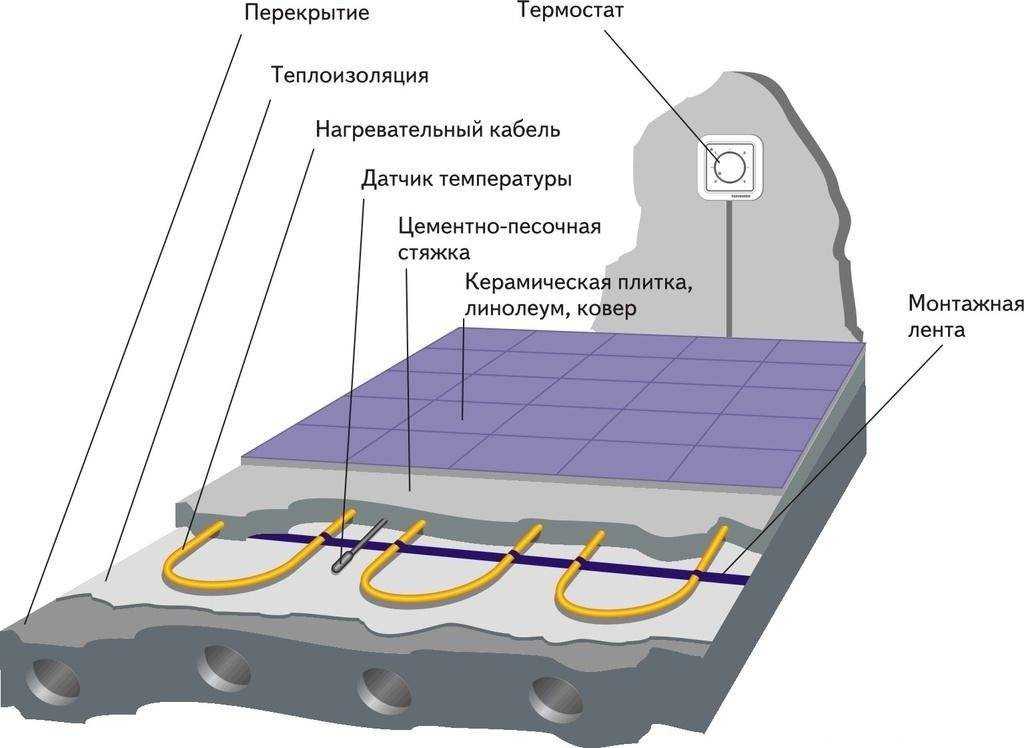

Укладка компонентов теплого пола
Чтобы система теплого пола полноценно функционировала, до заливки бетонной стяжки следует определить места крепления основных датчиков и компонентов. Терморегулятор устанавливается на поверхности стены и по возможности вблизи имеющейся розетки. Расстояние от пола должно составлять как минимум 30 см, так как температура от основания будет несколько искажать передаваемую информацию.
Температурный датчик помещается в основание пола, на который в последующем будет осуществлена заливка подготовленного раствора. Стоит отметить здесь тот момент, что при прямом контакте раствора он может выйти из строя. Чтобы этого избежать термодатчик помещается в гофрированную трубу, которая ведет от терморегулятора на стене. Все открытые участки гофры заделываются герметиком, чтобы в них не попал раствор во время заливки. Не лишним дополнительно будет установить на конце трубке в основании специальную заглушку.
Нагревательные элементы укладываются исходя из начерченной схемы, где будет отображен еще и шаг их укладки.
Отклоняться от чертежа не стоит, так как на нем предварительно просчитываются все мелочи. После окончания работ с компонентами теплого пола, надо их проверить на работоспособность, подключив к электросети. Замеряется сопротивление кабеля, которое должно соответствовать тем данным, которые прописаны в паспорте на него. При положительном результате можно приступать к непосредственно заливке бетонным раствором.
Устройство стяжки
Лучший вариант исполнения стяжки – применение специальных готовых сухих смесей для теплых полов. В них содержаться все необходимые компоненты, в том числе и пластификатор.
Это значительно увеличивает качества готового раствора. Распределение его следует производить аккуратно, чтобы не повредить нагревательный кабель теплого электрического пола. Кроме этого смесь должна распределяться равномерно по всей поверхности.
При заливке раствора, независимо от того, сколько стяжки должно быть над теплым полом, нельзя допускать образования воздушных карманов.
Это будет способствовать снижению теплоотдачи от нагревательных элементов основанию.
Как говорилось ранее, оптимальная толщина стяжки для теплого пола должна составлять от 30 до 50 мм. Могут быть случаи, когда минимальная толщина стяжки для электрического теплого пола снижается. Но тогда придется добавлять в состав раствора соответствующие добавки (пластификатор).
Пока бетонная стяжка не высохнет, нельзя запускать работу теплого пола. В противном случае раствор не сможет набрать необходимую прочность и схватиться. По прошествии периода 28 дней, можно приступать к обрезке выступающих элементов демпферной ленты и теплоизоляции, а также включить теплые полы после стяжки. Теплый пол после стяжки покрывается выбранным вариантом напольного покрытия.
Могут быть случаи, когда площадь помещения составляет более 20 м2 или одна из стен в комнате по длине более 5 метров. В таком случае следует не только создавать разные контуры из нагревательных элементов, но и производить заливку стяжку в два этапа.
Между контурами теплого пола обязательно создаются температурные швы, чтобы сохранялась целостность не только бетонной стяжки во время работы отопительной системы, но и напольного покрытия.
Все эти тонкости позволяют получить ответ на вопрос, как правильно сделать стяжку под теплый пол. Особых сложностей не возникает, если четко соблюдать последовательность действий и рекомендации от производителей. После настила напольного покрытия воздух в помещении будет прогрет до необходимого уровня.
Благодаря теплому полу можно существенно повысить степень комфорта в любом помещении Для того чтобы теплый пол в стяжку прослужил как можно дольше, необходимо соблюсти все правила, связанные с его укладкой. Помимо этого, надлежит выбрать оптимальную толщину слоя. Если он будет слишком толстый, то количество отдаваемого тепла будет низким, а если покрытие выйдет неоправданно тонким – то в этом случае придется мериться с невыносимой жарой.

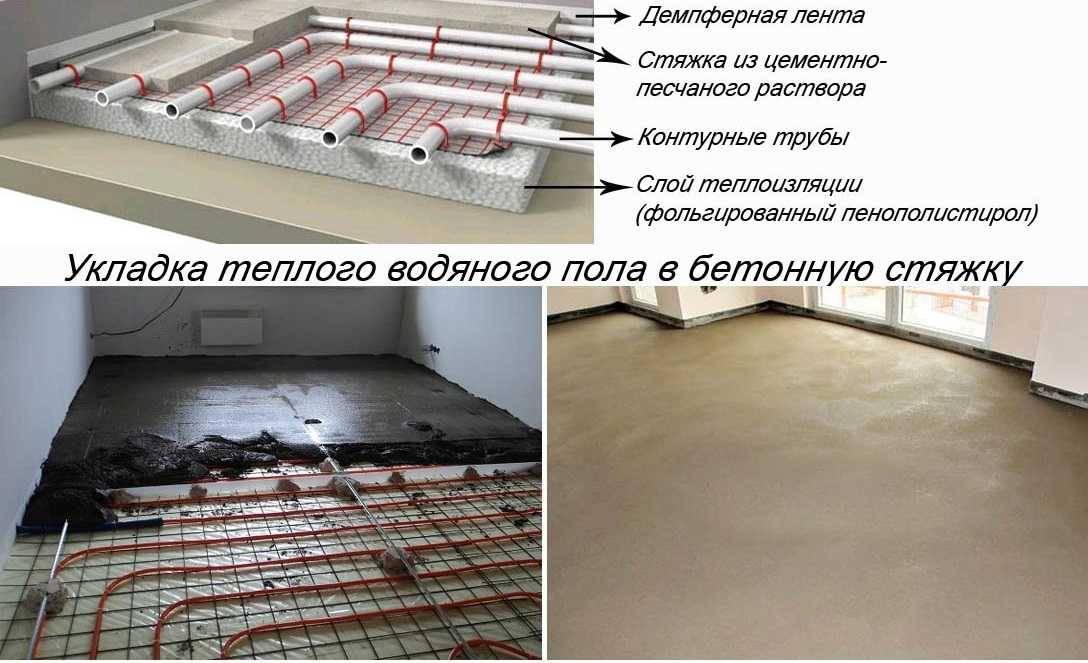

Способы укладки теплого пола в стяжку
В строительной индустрии выделяют две распространенных технологии, позволяющих сформировать основу для теплого пола в стяжку.
Открывает список классическая цементно-песчаная смесь.
Речь идет о мешках, имеющих маркировку М-150. Найти ее несложно в магазине товаров для строительства и ремонта. Отправляясь туда, не рекомендуется терять бдительность.
Чтобы напольное покрытие с водяным теплым полом служило длительное время, для стяжки следует применять качественный цемент
Отдельные производители, желая придать бетону большую плотность, добавляют в цемент клей ПВА. С одной стороны, то действительно делает покрытие износостойким, но, с другой стороны, подобное действие носит весьма спорный характер. Речь идет о том, что смесь с вкраплением клея требует большей мощности для доставки тепла конечному потребителю.
Проще говоря, такой теплый пол станет причиной больших финансовых трат. Помимо цементно-песчаной смеси, на рынке представлен готовый раствор.
Характеризуется он следующим образом:
- Простота укладки;
- Устойчивость к передам температуры;
- Устойчивость к продолжительным физическим нагрузкам;
- Смесь применяется только для водяного или электрического «теплого пола».
В торговой сети представлены 2 типа смеси, применяемые для формирования основания. Песчано-цементный раствор относится к бюджетным вариантам. В зависимости от производителя, можно встретить разновидности с добавлением ПВА.
К подобным товарам следует относиться с повышенной осторожностью, ведь клей уменьшает теплопроводность пола. В том случае, если финансовые возможности позволяют, выбор лучше сделать в пользу готового раствора.
Выбираем толщину стяжки под электрический теплый пол
Прежде чем начать монтаж, необходимо изучить основание. Различные неровности, следы гнили или механических повреждений – все это говорит о необходимости удаления старого покрытия. Использовать его нельзя, иначе теплый пол долго не продержится. Если проблем с покрытием не наблюдается, то в этом случае установка своими руками производится на теплоизоляционный материал.
Выбирать толщину стяжки под электрический теплый пол следует в зависимости от типа помещения и вида напольного покрытия
В качестве такового выступает фольга с пробкой или пенофол.
Невозможно сказать, какой из них лучше. Как показывает практика, укладка обоих не отнимает много времени.
Дальнейший порядок действий выглядит следующим образом:
- С момента заливки основания должно пройти не менее 12 часов;
- После этого выполняется фиксация основы электрического пола;
- Нагревательные маты необходимо разложить таким образом, чтобы рекомендованная производителем технология не нарушалась;
- Кабель следует уложить таким образом, чтобы он нигде не пережимался;
- Перед началом выполнения бетонной стяжки необходимо убедиться в правильности укладки и фиксации всех элементов.
Для того чтобы электрический пол в полной мере обеспечил комфортный температурный режим в помещении, необходимо проанализировать два взаимосвязанных показателя. В первую очередь речь идет о качестве основания, а, во-вторых – о толщине покрытия. Устройство электрического теплого пола подразумевает использование мягкого и не очень толстого покрытия.
Как проводится стяжка под теплый пол своими руками
Строителям без достаточно опыта не лишним будет напомнить, что стяжка под электрический теплый пол подразумевает наличие небольших отверстий. Проделать их надлежит через каждый метр квадратный площади. Объясняется это отсутствие избыточного предела прочности конструкции. Упомянутые отверстия улучшат процесс выхода тепла без ущерба для эксплуатационных характеристик конструкции в целом.
При выполнении стяжки под теплый пол следует применять уровень
Для того чтобы прогрев пола был действительно быстрым, а расход электрической энергии находился в разумных пределах, следует обратить внимание на приведенные ниже рекомендации:
- По всему периметру укладки оставляется полоса, ширина которой составляет 12 см. Благодаря этому, бетонная стяжка не деформируется со временем. Данное требование носит обязательный характер, если речь идет о малогабаритной квартире
- Перед тем, как укладывать на бетонную «подушку» готовую изоляцию для водяного или электрического теплого пола, следует внимательно изучить звукоизоляционные характеристики. Если данный показатель находится на максимальном уровне, то может отмечаться уменьшение объемов генерируемого тепла.
- Не лишним будет обратить внимание на характеристики бетона. Правильный состав имеет метку, говорящую о возможности проведения работ с постоянными источниками тепла.
Если данный показатель находится на максимальном уровне, то может отмечаться уменьшение объемов генерируемого тепла.Эффективность работы теплого пола зависит от того, насколько свободно проникает инфракрасный луч. Чем больше толщина пирога, тем меньше тепла получает комната. Снизить вероятность подобного развития событий помогут специальные отверстия небольшого диаметра.
Подводные камни электрической стяжки
Вне зависимости от производителя, смесь должна обеспечить толщину покрытия в пределах 3-6 см. Отталкиваться необходимо от минимального и максимального уровня температуры за окном.
Помимо этого, внимательно стоит отнестись к процессу заливки пола. Даже незначительное увеличение толщины бетонного слоя на одном из участков приведет к неравномерному распределению тепла.
Допускается использование стяжки меньшей толщины, но в этом случае надлежит добавить пластификатор.
Перед тем как приступить к монтажу электрического теплого пола, стоит посмотреть обучающее видео и ознакомиться с советами специалистов
После этого можно смело переходить к укладке:
- Утеплитель монтируется поверх черновой стяжки;
- Подложка фиксируется с использованием монтажного скотча;
- Производится монтаж металлической сетки;
- Размечается основание для дальнейшей работы;
- Фиксация кабелей и вспомогательных труб;
- Снизить вероятность линейного растяжения поможет добавление к решетке демпферной ленты;
- На всем участке производится чистовая установка всех частей;
- Подключение источника теплоносителя;
- Выполняется финальная стяжка.
Теплый пол под стяжку (видео)
youtube.com/embed/YygR8SAwbR4″ frameborder=”0″ allowfullscreen=””> Вся процедура утяжки пола выполняется даже новичком без участия сторонних специалистов. Главное – соблюдать все этапы технологического процесса. Чем точнее подобрана комбинация цемента, песка и воды, тем прочнее получается покрытие.
Электрический теплый пол в стяжке нагревательный кабель
РАСПРОДАЖА!
25,99 фунтов стерлингов – 1451,93 фунтов стерлингов Вкл. НДС
От: 21,66 фунтов стерлингов НДС
Встраиваемые в стяжку электрические нагревательные кабели для любого пола. Предназначен для установки в бетонную стяжку толщиной 50-75 мм. Идеально подходит для новых сборок и расширений Подробнее…
Деталь №: Н/Д
26 января
Заказ размещен до 12:00.
26 января
Отправка заказов.
27 января
Доставлено.
За пределами материковой части Великобритании может взиматься дополнительная плата.
Электрические теплые полы Греющий кабель InScreed
Inscreed, электрические кабели теплых полов представляют собой систему обогрева пола. Наши нагревательные кабели предназначены для прокладки под слоем бетонной стяжки толщиной 50-75 мм. Следовательно, нагревательный кабель идеально подходит для установки на новостройке еще на стадии строительства. Работая так же, как система водяного теплого пола, после установки кабель практически не требует обслуживания. 9№ 0003
Кабель Inscreed — сверхмощный и очень прочный нагревательный кабель, который очень легко и быстро укладывается. Кабель Inscreed имеет пожизненную гарантию и подходит для прокладки под любыми напольными покрытиями.
Это делает его особенно адаптируемым нагревательным кабелем для новостроек, поскольку окончательное напольное покрытие могло быть еще не выбрано. Если вы хотите обсудить свой проект, пожалуйста, позвоните или напишите нам по телефону 01803 316060.
- Для новых сборок или расширений
- Домашние или коммерческие установки
- Класс водонепроницаемости IPX7
- Подходит для вторичного/первичного нагрева
- Совместим со всеми напольными покрытиями
- Может использоваться с развязкой HC
- Совместим с XPS и Подложками для плитки
- Может использоваться с Kingspan или Celotex
- Встраивание в бетонную стяжку толщиной 50–75 мм
- Доступно несколько размеров проводов
- Бесплатная техническая помощь
- Послепродажная поддержка
- Пожизненная гарантия
- Служба доставки на следующий день
| Комплекты нагревательных кабелей для бесшовных полов поставляются с | |
|---|---|
| Нагревательный кабель | Программируемый воздушный и напольный термостат (дополнительно) |
| Напольный датчик в комплекте с термостатом | Фиксирующая лента с высокой адгезией |
| Пожизненная гарантия (термостат 1 год) | Полная инструкция по установке |
| Бесплатная техническая поддержка по телефону | БЕСПЛАТНАЯ служба доставки на следующий рабочий день |
Кабель электрического теплого пола Устройство пола
Начинайте с нижней части вашей установки, используя деревянный или бетонный пол.
Первый слой представляет собой тонкий слой гибкого клея для плитки толщиной около 4 мм. Прикрепите изоляционные плиты так же, как и в системах отопления под плиткой. Затем вы укладываете теплоизоляционную плиту для теплого пола, чтобы отражать тепло на бетонную стяжку пола. Это также создаст плоскую прочную основу, на которую можно будет уложить кабель теплого пола.
Кабели уложены, и вам нужно будет залить 50-75 мм бетонной стяжки поверх нагревательных кабелей. И, наконец, плитку можно приклеить стандартным пластом эластичного клея толщиной 6 мм. Также убедитесь, что плитка уложена ровным слоем клея для равномерного распределения тепла. Итак, в заключение, пол будет поднят, в зависимости от нескольких переменных, примерно на:
- 4 мм Слой гибкого клея
- Изоляционная плита толщиной 6 мм. (также доступна изоляция 10 мм и 20 мм)
- Греющий кабель для стяжки 2,5 мм. Залитый в бетонную стяжку
- Бетонная стяжка 50-75 мм
- Клей для плитки толщиной 6 мм
- В данном примере плитка толщиной 10 мм
Изготовление в общей сложности дополнительного Inscreed электрического теплого пола толщиной 76 мм, в зависимости от выбранных вами параметров изоляции и высоты плитки.
Living Heat Услуги по проектированию теплых полов В Living Heat мы предлагаем бесплатные услуги по проектированию, чтобы сделать весь процесс немного проще. Если вам нужна бесплатная смета или просто дополнительная информация, пожалуйста, свяжитесь с нами по телефону 01803 316131. Наше время и консультация бесплатны, и мы можем порекомендовать вам лучшую систему напольного отопления.
Инструкции
Инструкции по монтажу электрического теплого пола
В этом руководстве по эксплуатации в формате PDF (1,85 МБ) рассматриваются маты с подогревом под полом Living Heat и системы свободных кабелей, а также помощь и советы по установке подходящих изоляционных плит из жесткой и плиточной подложки. В этом руководстве должны быть даны ответы на большинство вопросов, которые могут у вас возникнуть относительно установки электрических систем подогрева пола, но если у вас остались вопросы, свяжитесь с нами, и один из наших технических специалистов будет рад помочь.
СКАЧАТЬ
Клиенты также приобрели…
Свяжитесь с нами!
В компании Living Heat «Теплые полы» мы предлагаем личный опыт. Это специально для того, чтобы вы получили правильный продукт по правильной цене.
Для получения дополнительной информации о любом из наших продуктов, пожалуйста, свяжитесь с нами, мы здесь, чтобы помочь.
Позвоните нам
+44 (0)1803 316060
Напишите нам по электронной почте
Запросите цену
Могу ли я получить предложение по напорному полу или без отопления полностью бесплатно? … Мы в компании Living Heat, занимающейся подогревом полов, знаем, что найти то, что вам нужно, может быть непростой задачей, поэтому давайте снизим нагрузку.
Политика конфиденциальности и использования файлов cookie
Теплый пол Inslab | Электрический плитный нагрев
Ключевые преимуществаДля какого проекта предназначен кабель In-Slab?
Если вы ищете напольное отопление для бетонных полов, кабельная система In-Slab предназначена для этой цели.
Кабельное отопление In-Slab особенно идеально подходит для установки внутри конструкций бетонных полов в новостройках, где высота пола не имеет значения. Для модернизации существующих бетонных полов, где нет места для изменения высоты пола, более подходящим вариантом может быть другая электрическая система подогрева пола.
Система электрического теплого пола In-Slab Cable предназначена для установки в бетонную стяжку толщиной 2-6″. Если изоляция отсутствует или находится под бетонным основанием толщиной более 4 дюймов, необходимо использовать изоляционные плиты для обеспечения оптимального времени нагрева.
Нагреватель In-Slab подходит практически для любой отделки пола и, в частности, там, где напольное покрытие (дерево, ковер, винил) может время от времени заменяться.
Более медленное время нагрева и остывания кабеля In-Slab делает его особенно подходящим для помещений, которые постоянно используются, поскольку плита может использоваться в качестве формы аккумулирующего отопления.
Подходящие напольные покрытия для кабеля в перекрытии
Практически любое напольное покрытие можно использовать с кабелем в перекрытии. Поскольку нагреватель надежно встроен в цементную плиту, снижается риск повреждения нагревательного кабеля при периодической замене напольного покрытия. Следующие напольные покрытия подходят для использования с кабелем In-Slab:
ПлиткаЕсли поверх укладывается кафельный пол, необходимо использовать эластичный плиточный клей и затирку с системой электрического напольного отопления In-Slab Cable.
Ламинат/деревоДля полов из ламината или инженерных деревянных досок важно, чтобы толщина пола не превышала 18 мм, чтобы обеспечить передачу тепла. Если вы используете слой мягкой изоляции под полом, он должен быть совместим с укладкой поверх системы подогрева пола.
Ковер Для полов с ковровым покрытием должны использоваться ковры с гессиановой подкладкой, а показатель Tog ковра и подложки не должен превышать 2,5 tog.
Установка внутриплитного кабельного теплого пола на бетонных полах
Перед началом любой установки важно сначала прочитать руководство по установке. Если толщина бетонного основания превышает 4″ или черновой пол не утеплен, рекомендуется применять изоляционные плиты и прокладывать провод непосредственно по этой изоляции. Если бетонное основание имеет толщину менее 4 дюймов или имеет изоляцию, провод можно уложить на бетонную плиту. Хотя последний вариант приемлем, изоляция непосредственно под греющим кабелем повысит эффективность системы.
Прежде чем начать, убедитесь, что черновой пол изготовлен из подходящего материала, а также подходит для заливки плиты, твердый и не содержит пыли и мусора.
Кабель внутри плиты должен быть проложен на расстоянии не менее 2 дюймов друг от друга и не менее 2 дюймов вглубь плиты. Для крепления кабеля In-Slab к черновому полу вам потребуются металлические фиксирующие планки. Металлические крепежные полосы укладываются перпендикулярно нагревательному элементу и крепятся к изоляционной плите или бетонному полу с помощью крепежных гвоздей или клея; всегда следите за отсутствием смещения креплений.
Затем нагревательный кабель прокладывается вверх и вниз по комнате и закрепляется на металлической фиксирующей полосе. Всегда размещайте кабель равномерно, чтобы обеспечить равномерное распределение тепла в полу.
После того, как кабель уложен, следующим шагом будет заливка системы отопления путем тщательной заливки вяжущим материалом поверх закрепленного в плите кабеля на глубину не менее 2 дюймов. Поместите напольный датчик, поставляемый с термостатом, как можно ближе к финишному покрытию пола, заглубив его в плиту. Завершите установку, подключив нагревательный кабель к термостату.
После полного высыхания бетона или выравнивающей смеси можно укладывать финишное напольное покрытие.
Гарантия и гарантияЗащитная сетка Гарантия на установку Если вы случайно повредите систему отопления во время установки, верните ее в компанию Warmup, и мы бесплатно заменим ее на другой обогреватель той же марки и модели.
10-летняя ограниченная гарантия На этот продукт предоставляется 10-летняя гарантия.
Мы полностью уверены в стандарте нашей продукции. Техническая информация Документация по продуктуТехнические характеристики
Руководство по установке
Технические характеристики
| Рабочее напряжение | 240 В и 208 В (ухудшенные характеристики) |
| Толщина кабеля | 3/8″ (10 мм) |
| Выходная мощность | 5,5 Вт/погонный фут |
| Длина хвостовой части катушки | A16,4″ (610 см) |
| Допуск на длину кабеля | +/- 5% |
| Макс. рабочая температура. | 464°F (240°C) |
| Сертификаты | CSA |
Секция CAD
Секция CAD: WODH на существующей плите (стяжка 50 мм)
Секция CAD: WODH на существующей плите (экран 30 мм)
Секция CAD: WODH на существующей плите (стяжка 20 мм)
Вам также понадобится Термостат Выбор правильной системы управления имеет решающее значение для обеспечения того, чтобы ваша система отопления работала наилучшим образом, эффективно и легко.
