Экструзионный пенополистирол теплопроводность: Сравнение пенопласта и экструдированного пенополистирола

Содержание

Экструдированный пенополистирол: основные характеристики теплопроводность

Оглавление:

Характеристики ЭППС
Плюсы и минусы материала
Область применения ЭППС

Пенополистирол с момента появления успел обрести популярность среди утеплительных материалов, столь высокое его распространение обусловлено превосходными характеристиками. Экструдированный пенополистирол представлен материалом, обладающим равномерной структурой с замкнутыми ячейками с габаритами в пределах 0,1-0,2 мм. Данный теплоизолятор отличается от традиционного пенопласта тем, что имеет более высокие прочностные характеристики и способен претерпевать значительные механические нагрузки.

Характеристики ЭППС

Пенополистирол обладает малой способностью к теплопроводности, коэффициент теплопроводности равен 0,026 Вт/м•°С, что верно при среднем температурном показателе в 10°С. Материал обладает незначительным показателем водопоглощения, что объясняется его низкой капиллярностью. За счет этой особенности почти не изменяется теплопроводность материала, даже если на него воздействует повышенная влажность. Это обстоятельство позволяет использовать экструдированный пенополистирол в процессе утепления цоколей, фундаментов, полов и крыш, исключая необходимость наличия дополнительной гидроизоляции.

Как показывают опыты, поглощать влагу теплоизолятор способен лишь поверхностным слоем, который имеет поврежденные мелкие ячейки, но даже они заполняются влагой чрезвычайно медленно в течение 10 суток и только при условиях полного погружения.

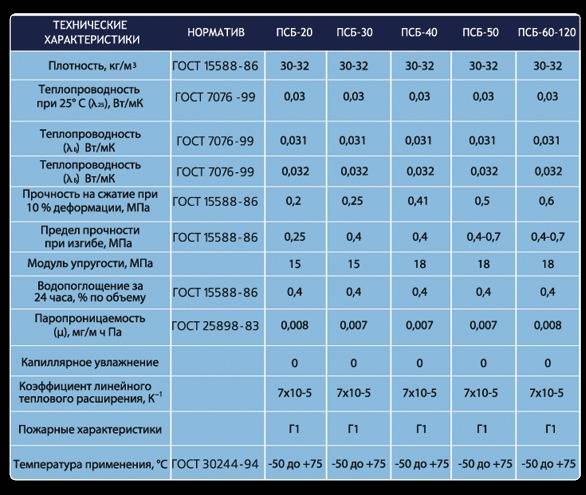

Сравнительные характеристики пенопласта и экструдированного пенополистирола.

В последующие 30 суток вода проникает в материал на 0,4% его объема.

Рассматривая характеристики пенополистирола, можно выделить еще и незначительный показатель паропроницаемости. Плита теплоизолятора в 20 мм обладает таким же показателем паропроницаемости, как и слой рубероида.

Утеплитель отличает высокая механическая прочность на сжатие.

Данная характеристика зависит от толщины и плотности утеплителя. Предел прочности на сжатие ограничен показателем в 0,2-0,35 МПа, что верно при 10% линейной деформации. При статическом изгибе предел прочности ограничен 0,4-0,7 МПа. К составу пенополистирола теперь начали добавлять антипирены, позволяющие производить иные разновидности ЭППС, им свойственна предельно низкая горючесть. Современный вид ЭППС является трудногорючим материалам.

Эксплуатировать его можно при температурном диапазоне -50°С до +75°С, однако при этом не должно происходить вариаций теплотехнических и физических параметров. Материалу свойственно отличное термическое сопротивление, таким образом, после 1000 циклов замораживания и оттаивания этот показатель не изменяется более чем на 5%.

Характеристики материала таковы, что утеплитель биоинертен не способен выступать в качестве благоприятной среды для возникновения и жизнедеятельности грибков и плесени.

Преимущества экструдированного пенополистирола для теплоизоляции фундаментов.

Несмотря на химическое происхождение, ЭППС является экологичным. Ему не свойственно биологическое разложение.

Характеристики пенополистирола позволяют производить легкую его резку с использованием обычного ножа, а установку можно производить при любых погодных условиях. Теплопроводимость материала очень мала, а еще его предпочитают за устойчивость к химическим воздействиям. В качестве исключения выступают органические растворители, каменноугольная смола, бензин, а также безводные кислоты.

ЭППС можно выбрать по плотности и толщине, что зависит от задач, которые должен выполнять материал. Толщина может быть ограничена 30, 40 и 50 мм, тогда как плотность от 33 до 38 кг/м³.

Плюсы и минусы материала

Среди главных преимуществ экструдированного пенополистирола можно выделить:

длительный срок эксплуатации,
простоту при установке,
влагостойкость,
прочность на сжатие,
биологическую инертность,
экологичность.

Однако у этого материала есть и минусы:

высокая стоимость в отличие от пенопласта,
боязнь органических растворителей.

Все недостатки не столь выделяются на фоне положительных характеристик. Даже если рассматривать высокую стоимость, то она оправдывается, ввиду того что материал имеет почти неограниченный срок службы.

Область применения ЭППС

Сравнение необходимого количества утеплителя.

Среди еще одного достоинства материала можно выделить широкую область его применения. Незначительная теплопроводность позволяет использовать его в дорожном строительстве в роли утеплительных оснований. Современные холодильные установки не обходятся без использования этого материала. Кроме того, он активно применяется в процессе реконструкции пучинистых отрезков автомагистралей.

Низкая теплопроводность утеплителя позволяет использовать его в сельском хозяйстве в роли теплоизолятора на фермах.

Распространен ЭППС в области промышленного и гражданского строительства.

Среди новых обширных областей применения ЭППС можно выделить индивидуальное строительство. Особенно перспективное направление производство сэндвич-панелей. Среди индивидуальных застройщиков этот материал не менее популярен. Например, при монтаже кровли плиты застилаются над гидроизоляцией, что дополнительно защищает ее от повреждений и температурных перепадов. А при проведении реконструкционных работ пенополистирол позволяет снизить затраты. При этом проведение подобного рода процессов допустимо осуществлять, когда теплоизоляционный слой, имеющийся в наличии, пришел в негодность.

Если предполагается производить теплоизоляцию скатной кровли, экструдированный пенополистирол укладывается поверх стропил.

При необходимости утеплить деревянный пол, плиты теплоизолятора должны быть уложены между черновым и чистовым слоями, а фиксацию нужно производить между лагами. Это позволяет обеспечить минимальные потери тепла через пол. Иногда нужно утеплить пол первого этажа. Эффективность ЭППС в этом случае можно повысить, уложив материал в два слоя, сдвигая листы, чтобы перекрыть швы. В этом случае плиты ЭП будут располагаться между гидроизоляционной мембраной и стяжкой. Материал станет гарантировать не только превосходную термозащиту, но еще гидро- и пароизоляцию, что будет исключать проникновение влаги из подполья.

ЭППС может быть использован в тандеме с системой теплого пола. Это возможно из-за отличных прочностных характеристик плит. Укладку при этом нужно производить на междуэтажное перекрытие, защищая все это разделительной стяжкой.

Благодаря характеристикам ЭППС может быть применен при обустройстве наружного утеплительного слоя фундамента без использования защиты. Плиты будут выполнять функции даже в тех условиях, которые отличаются давлением грунтовых вод.

ЭППС сравнительно новый материал, постоянно совершенствуемый, что позволяет активно использовать его при строительстве.

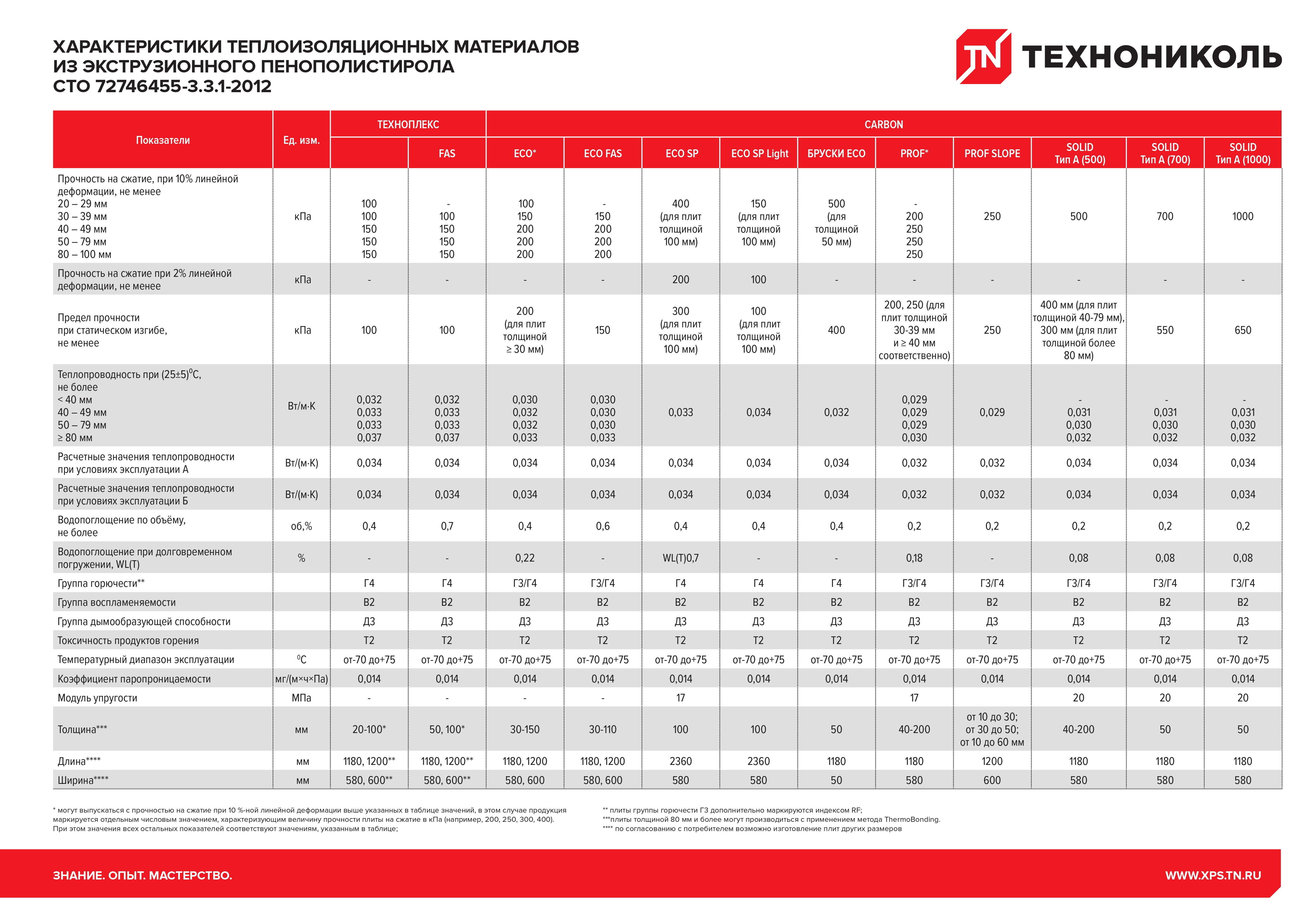

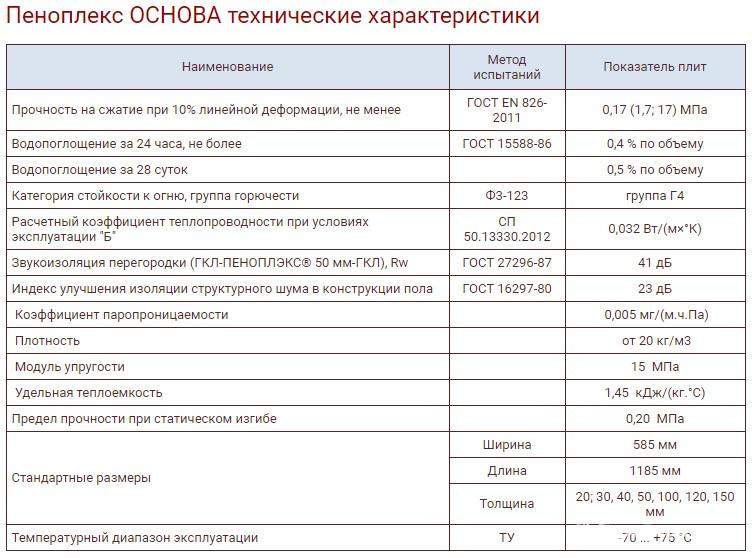

Экструдированный пенополистирол технические характеристики

В этом разделе мы будем собирать всю техническую информацию, чтобы лучше понять, как применять экструдированный пенополистирол. Технические характеристики внесут существенную ясность. Сначала мы ответим на вопросы, касающиеся основных показателей, а по мере поступления информации по опыту использования тех или иных марок будем добавлять детали и нюансы. Также можно познакомиться с характеристиками похожего материала — Пенополистирол технические характеристики. Это аналогичный, похожий по типу утеплитель, но имеющий другую технологическую схему производства и структуру.

Что влияет на теплопроводность экструдированного пенополистирола?

Для любого утеплителя плотность напрямую влияет на теплопроводность. Экструдированный пенополистирол также не является исключением. Плотность отражает содержание воздуха в материалах, и чем она выше, тем ниже коэффициент теплопроводности. В случае полистирола повышение плотности с 10 до 35 кг/куб.

м понижает его теплопроводность с 0,044 до 0,032 Вт/м*К.

Чтобы облегчить расчёты при проектировании, некоторые производители теплоизоляции дополнительно вводят графит в экструзионный пенополистирол. Теплопроводность пенополистирола разной плотности при этом выравнивается до единого показателя в 0,032. Именно поэтому, когда потребитель покупает материал, ему нет необходимости уточнять теплопроводность экструдированного пенополистирола различной плотности.

Почему размеры экструдированного пенополистирола разные?

Размеры экструдированного пенополистирола могут различаться у разных производителей. Кроме того, существуют специфические виды плит, имеющих специальное назначение. Посмотрим какие варианты габаритов предлагает один из поставщиков, к примеру Пеноплэкс (другие примеры для сравнения лучше посмотреть в разделе Экструзионный пенополистирол). Он выпускает экструдированный пенополистирол, размеры листа которого в основном равны 1200х600 мм. Но бывают и исключения.

Так, плиты для дорожных работ и кровли производят размером 600х2400 мм. Для таких конструкций принципиальна минимизация стыков, поэтому нужен как можно более габаритный пенополистирол экструдированный. Характеристики и толщина плит так же имеют специфику, к примеру последняя варьируется от 20 до 150 мм. Мощные блоки для дорожного строительства делают размером 600х3000 мм и толщиной до 1 м. Для трубопроводов предусмотрен утеплитель из отдельных сегментов округлой формы длиной 2400 мм и диаметром от 60 до 1430 мм.

Какая у ЭПП горючесть?

Так ставить вопрос не совсем корректно, потому что бывает разный по огнестойкости экструдированный пенополистирол. Горючесть плит ЭПП, например, ещё недавно относили к классу Г1 (слабо горючий), но затем, несмотря на то, что антипирены значительно повысили стойкость к огню, ГОСТы были пересмотрены и ЭПП отнесён к классам Г3 (нормально горючий) и Г4 (сильно горючий). И как утверждают производители, при горении ЭПП, как и дерево, выделяет только угарный и углекислый газы.

Тем не менее любой экструзионный пенополистирол, технические характеристики при этом не важны, имеет ограничение на использование — температура, превышающая 75^оС не должна достигать плит. Поэтому эта теплоизоляция не может применяться для утепления бань, саун и других нагреваемых помещений, горячих трубопроводов, промышленного оборудования и пр. Для кровель предусмотрен утеплитель повышенной огнестойкости. Подробнее об огнестойкости отдельных марок читайте на странице Экструдированный пенополистирол.

Какой плотности ЭПП лучше выбрать?

Выбор зависит от того, для каких целей вы приобретаете экструдированный пенополистирол. Плотность влияет на теплопроводность, и чтобы не ошибиться, лучше ориентироваться на функциональное назначение той или иной марки. Никакой дополнительной ценности утеплитель с большим весом не несёт, только увеличивает нагрузку на несущую конструкцию.

Долго ли прослужит ЭПП?

Срок службы экструдированного пенополистирола значительно выше, чем у пенопласта, и составляет порядка 80-100 лет.

Для сильно нагружаемых конструкций некоторые производители указывают срок службы в 50 лет, против 10 у пенопласта.

Какие недостатки есть у ЭПП?

Как и любой материал недостатки так же имеет и пенополистирол экструдированный. Характеристики его сейчас очень разнообразные, соответственно различаются свойства и возможности, но для всех марок можно выделить общие слабые места:

разрушается при соприкосновении со сложными углеводородами, такими как растворители, так же от материалов на растворителях, любых мастик на растворителях, соприкосновение с жидкими составами на растворителях губительно для него;
горючесть, которая немного компенсируется способностью самозатухания;
низкая стойкость к ультрафиолетовым лучам, т. е. утеплитель не стоит использовать в открытом виде;
применение при температуре не выше 75^оС.

Понравился материал статьи? Расскажите о нём:

Что такое теплопроводность экструдированного полистирола? Типичные значения теплопроводности для экструдированного полистирола составляют от 0,025 до 0,040 Вт/м∙К. Теплотехника

Теплопроводность экструдированного полистирола

Теплопроводность определяется как количество тепла (в ваттах), передаваемое через квадрат материала заданной толщины (в метрах) из-за разницы температур. Чем ниже теплопроводность материала, тем больше способность материала сопротивляться передаче тепла и, следовательно, выше эффективность изоляции. Типичные значения теплопроводности для экструдированного полистирола находятся между 0,025 и 0,040 Вт/м∙K .

Теплоизоляция в основном основана на очень низкой теплопроводности газов. Газы обладают плохими свойствами теплопроводности по сравнению с жидкостями и твердыми телами и, таким образом, являются хорошим изоляционным материалом, если их можно уловить (например, в пенообразной структуре). Воздух и другие газы обычно являются хорошими изоляторами. Но главная польза в отсутствии конвекции. Поэтому многие изоляционные материалы (например, экструдированный полистирол ) функционируют просто за счет наличия большого количества заполненных газом карманов , которые предотвращают широкомасштабную конвекцию .

Чередование газового кармана и твердого материала приводит к тому, что тепло должно передаваться через множество поверхностей, что приводит к быстрому снижению коэффициента теплопередачи.

Ссылки:

Теплопередача:

Основы тепломассообмена, 7-е издание. Теодор Л. Бергман, Эдриенн С. Лавин, Фрэнк П. Инкропера. John Wiley & Sons, Incorporated, 2011. ISBN: 9781118137253.
Тепломассообмен. Юнус А. Ценгель. McGraw-Hill Education, 2011. ISBN: 9780071077866.
Министерство энергетики, термодинамики, теплопередачи и потока жидкости США. DOE Fundamentals Handbook, Volume 2 of 3. May 2016.

Ядерная и реакторная физика:

Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Addison-Wesley, Reading, MA (1983).
Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную технику, 3-е изд., Prentice-Hall, 2001, ISBN: 0-201-82498-1.
WM Стейси, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
Гласстоун, Сесонске. Разработка ядерных реакторов: разработка реакторных систем, Springer; 4-е издание, 1994 г., ISBN: 978-0412985317
WSC. Уильямс. Ядерная физика и физика элементарных частиц. Кларендон Пресс; 1 издание, 1991 г., ISBN: 978-0198520467
Г.Р.Кипин. Физика ядерной кинетики. Паб Эддисон-Уэсли. Ко; 1-е издание, 1965 г.
Роберт Рид Берн, Введение в работу ядерного реактора, стр. 1988.
Министерство энергетики, ядерной физики и теории реакторов США. Справочник по основам Министерства энергетики, том 1 и 2. Январь 1993 г.
Пол Ройсс, Нейтронная физика. EDP Sciences, 2008. ISBN: 978-2759800414.

Передовая физика реакторов:

К. О. Отт, В. А. Безелла, Введение в статистику ядерных реакторов, Американское ядерное общество, исправленное издание (1989 г.), 1989 г., ISBN: 0-894-48033 -2.
К. О. Отт, Р. Дж. Нойхольд, Введение в динамику ядерных реакторов, Американское ядерное общество, 1985, ISBN: 0-894-48029-4.
Д. Л. Хетрик, Динамика ядерных реакторов, Американское ядерное общество, 1993, ISBN: 0-894-48453-2.
Э. Э. Льюис, В. Ф. Миллер, Вычислительные методы переноса нейтронов, Американское ядерное общество, 1993, ISBN: 0-894-48452-4.

См. также:

Изоляционные материалы

Мы надеемся, что эта статья Теплопроводность экструдированного полистирола поможет вам. Если это так, дайте нам лайк на боковой панели. Основная цель этого веб-сайта – помочь общественности узнать интересную и важную информацию о теплотехнике.

Категории Теплотехника
Copyright 2023 Теплотехника | Все права защищены | Атомная энергия | Реакторная физика |
Пенополистирол экструдированный с улучшенными изоляционными и механическими свойствами за счет добавки на основе бензолтрисамида
. 2019 5 февраля; 11 (2): 268.
doi: 10.3390/polym11020268.
Мерве Аксит ¹, Чуньцзин Чжао ² , Бастиан Клозе ³ , Клаус Крегер ⁴ , Ганс-Вернер Шмидт ^{5
6} , Фолькер Альтштедт ^{7
8}
Принадлежности
¹ Кафедра полимерной инженерии, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
² Кафедра полимерной инженерии, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
³ Химия макромолекул I, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁴ Макромолекулярная химия I, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁵ Химия макромолекул I, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁶ Баварский институт полимеров и Байройтский институт макромолекулярных исследований, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁷ Факультет полимерной инженерии Байройтского университета, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁸ Баварский институт полимеров и Байройтский институт макромолекулярных исследований, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
PMID: 30960252
PMCID: PMC6419028
DOI: 10.3390/полим11020268
Бесплатная статья ЧВК
Мерве Аксит и др. Полимеры (Базель). 2019 .
Бесплатная статья ЧВК
. 2019 5 февраля; 11 (2): 268.
doi: 10.3390/polym11020268.
Авторы
Мерве Аксит ¹ , Чунцзин Чжао ² , Бастиан Клозе ³ , Клаус Крегер ⁴ , Ганс-Вернер Шмидт ^{5
6} , Фолькер Альтштадт ^{7
8}
Принадлежности
¹ Кафедра полимерной инженерии, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
² Кафедра полимерной инженерии, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
³ Макромолекулярная химия I, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁴ Макромолекулярная химия I, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁵ Макромолекулярная химия I, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁶ Баварский институт полимеров и Байройтский институт макромолекулярных исследований, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁷ Факультет полимерной инженерии Байройтского университета, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
⁸ Баварский институт полимеров и Байройтский институт макромолекулярных исследований, Байройтский университет, Universitaetsstrasse 30, 95447 Байройт, Германия. [email protected].
PMID: 30960252
PMCID: PMC6419028
DOI: 10.3390/полим11020268
Абстрактный
Низкая теплопроводность и адекватная механическая прочность желательны для экструдированных пенополистирола, когда они применяются в качестве изоляционных материалов. В этом исследовании мы улучшили теплоизоляционные свойства и механические свойства экструдированного пенополистирола за счет контроля морфологии с помощью зародышеобразователя пены 1,3,5-бензолтрисамида. Кроме того, были установлены соотношения структура⁻свойства экструдированного пенополистирола. Экструдированный пенополистирол с выбранными концентрациями бензолтрисамида использовали для оценки влияния размера ячеек и плотности пены на теплопроводность. Показано, что добавка бензолтрисамида снижает теплопроводность до 17%. Увеличение плотности пены привело к более высокому модулю сжатия пен. При 0,2 мас. % бензолтрисамида модуль сжатия увеличился в 4 раза с 11,7 ± 2,7 МПа для чистого полистирола (ПС) до 46,3 ± 4,3 МПа при 0,2 мас. % бензолтрисамида. Было обнаружено, что увеличение модуля подчиняется степенному закону зависимости от плотности пены. Кроме того, модули сжатия нормализовали по плотности пены, чтобы оценить эффект только бензолтрисамида. Бензолтрисамид с концентрацией 0,2 мас. % увеличивает нормализованный модуль сжатия примерно на 23%, что может быть связано с вкладом дополнительных напряжений в нановолокна, а также может замедлять растяжение лицевой стороны и изгиб краев пенопласта.
Ключевые слова: 1,3,5-бензолтрисамиды; зарождение клеток; компрессионные свойства; экструзия пены; морфология пены; пенополистирол; надмолекулярные добавки; теплоизоляция.
Заявление о конфликте интересов
Авторы заявляют об отсутствии конфликта интересов.
Цифры
Рисунок 1

Схематическое изображение теплопередачи…
Рисунок 1

Схематическое представление теплопередачи в пенах.
Рисунок 1
Схематическое представление теплообмена в пенах.
Рисунок 2

Теплопроводность пен XPS…
Рисунок 2

Теплопроводность пен XPS, включая плотность пены и средний размер ячеек с…
фигура 2
Теплопроводность пен XPS, включая плотность пены и средний размер ячеек при увеличении концентрации добавки ( слева ) и при увеличении плотности пены ( справа ).
Рисунок 3

Диаграмма напряжения–деформации сжатия…
Рисунок 3

Диаграмма кривых деформации сжатия для чистых пенопластов XPS и XPS с…
Рисунок 3
Диаграмма кривых деформации при сжатии для чистых пен XPS и XPS с различными концентрациями БТА.
Рисунок 4

Изменение модуля сжатия…
Рисунок 4

Изменение модуля сжатия не зависит от плотности пены.
Рисунок 4
Изменение модуля сжатия не зависит от плотности пены.
Рисунок 5

Модули сжатия пен XPS…
Рисунок 5

Модули сжатия пен XPS не зависят от концентрации БТА.
Рисунок 5
Модули сжатия пен XPS не зависят от концентрации БТА.
Рисунок 6

Нормированные модули сжатия…
Рисунок 6

Нормированные модули сжатия пен XPS с различными концентрациями БТА в сравнении…
Рисунок 6
Нормированные модули сжатия пен XPS с различными концентрациями BTA по сравнению с чистой пеной XPS.
См. это изображение и информацию об авторских правах в PMC
Похожие статьи
Изогнутые бисамиды как эффективные зародышеобразователи супрамолекулярных пенопластовых ячеек для пенополистирола низкой плотности с гомогенной микроячеистой морфологией.
Клозе Б., Кремер Д., Аксит М., Зван КПВ, Крегер К., Сенкер Дж., Альтштедт В., Шмидт Х.В. Клозе Б. и др. Полимеры (Базель). 2021 30 марта; 13 (7): 1094. doi: 10.3390/polym13071094. Полимеры (Базель). 2021. PMID: 33808179 Бесплатная статья ЧВК.
Полибутилентерефталатные пены низкой плотности с повышенной прочностью на сжатие за счет процесса реактивной экструзии.
Аксит М., Грёшель С., Кун У., Аксит А., Крегер К., Шмидт Х.В., Альтштедт В. Аксит М. и др. Полимеры (Базель). 2020 4 сентября; 12 (9): 2021. doi: 10.3390/polym12092021. Полимеры (Базель). 2020. PMID: 32899711 Бесплатная статья ЧВК.
Прочные сверхлегкие пены на основе нанокристаллической целлюлозы для высокоэффективной изоляции.
Ван П., Алихейдари Н., Чжан С., Амели А. Ван П. и др. Карбогидр Полим. 2019 15 августа; 218: 103-111. doi: 10.1016/j.carbpol.2019.04.059. Epub 2019 25 апр. Карбогидр Полим. 2019. PMID: 31221311
Пеноматериалы на биооснове для теплоизоляции: выбор материала, обработка, моделирование и характеристики.
Морт Р., Ворст К., Куртцвилер Г., Цзян С. Морт Р. и др. RSC Adv. 2021 22 января; 11 (8): 4375-4394. doi: 10.1039/d0ra09287h. Электронная коллекция 2021 21 января. RSC Adv. 2021. PMID: 35424381 Бесплатная статья ЧВК. Обзор.
Химическая модификация и вспенивание полилактида (PLA).
Standau T, Zhao C, Murillo Castellón S, Bonten C, Altstädt V. Стандау Т. и др. Полимеры (Базель). 201912 февраля; 11 (2): 306. doi: 10.3390/polym11020306. Полимеры (Базель). 2019. PMID: 30960290 Бесплатная статья ЧВК. Обзор.
Посмотреть все похожие статьи
Цитируется
Прочный лигноцеллюлозный аэрогель с памятью формы через наноразмерную сборку древесных клеточных стенок .
Гаремарк Дж., Переа-Бусета Дж.Э., Фельхофер М., Чен Б., Кортес Руис М.Ф., Сапуна И., Гирлингер Н., Килпеляйнен И.А., Берглунд Л.А., Ли Ю. Гаремарк Дж. и др. АКС Нано. 2023 14 марта; 17 (5): 4775-4789. doi: 10.1021/acsnano. 2c11220. Epub 2023 30 января. АКС Нано. 2023. PMID: 36716432 Бесплатная статья ЧВК.
Анализ активной и пассивной деформации пенополистирола при кратковременном сжатии.
Вайткус С., Вейелис С., Шепутите-Ючике Ю., Члонка С., Стшелец К., Кайрите А. Вайткус С. и др. Материалы (Базель). 2022 27 октября; 15 (21): 7548. дои: 10.3390/ma15217548. Материалы (Базель). 2022. PMID: 36363139 Бесплатная статья ЧВК.
Испытания экструдированного полистирола на крутильную вибрацию с повышенной точностью определения модуля сдвига.
Йошихара Х., Вакахара М., Йошинобу М., Марута М. Йошихара Х. и др. Полимеры (Базель). 2022 13 марта; 14 (6): 1148. doi: 10.3390/polym14061148. Полимеры (Базель). 2022. PMID: 35335479Бесплатная статья ЧВК.
Инжиниринг кристаллов супрамолекулярных бисамидов 1,4-бензола путем модификации боковой цепи – на пути к настраиваемым анизотропным морфологиям и поверхностям.
ван дер Зван К.П., Штайнлайн С., Крегер К., Шмидт Х.В., Сенкер Дж. ван дер Цван К.П. и др. Химфиз. 2021 13 декабря; 22 (24): 2585-2593. doi: 10.1002/cphc.202100597. Epub 2021 8 ноября. Химфиз. 2021. PMID: 34643979 Бесплатная статья ЧВК.
Изогнутые бисамиды как эффективные зародышеобразователи супрамолекулярных пенопластовых ячеек для пенополистирола низкой плотности с гомогенной микроячеистой морфологией.
Клозе Б., Кремер Д., Аксит М., Зван КПВ, Крегер К., Сенкер Дж., Альтштедт В., Шмидт Х.В. Клозе Б. и др. Полимеры (Базель). 2021 30 марта; 13 (7): 1094. doi: 10.3390/polym13071094. Полимеры (Базель). 2021. PMID: 33808179Бесплатная статья ЧВК.
Просмотреть все статьи “Цитируется по”
Рекомендации
Симона П.Л., Спиру П., Ион И.В. Повышение энергоэффективности зданий за счет теплоизоляции. Энергетическая процедура. 2017; 128:393–399. doi: 10.1016/j.egypro.2017.09.044. – DOI
Гарай Р., Арреги Б., Эльгесабаль П. Экспериментальная оценка тепловых характеристик сборной системы внешней изоляции для модернизации здания. Procedia Окружающая среда. науч. 2017; 38: 155–161. doi: 10.1016/j.proenv.2017.03.097. – DOI
Юрге-Форзац Д.
