Виды дюбель-гвоздей: особенности крепежей и правила выбора

Дюбель-гвозди – это разновидности крепежей, которые удобно использовать для создания прочных соединений. Относительно недорогие крепежи пользуются спросом в строительстве. В данном обзоре мы расскажем, какие виды строительных дюбель-гвоздей существуют, как правильно подобрать крепеж, какой их расход.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

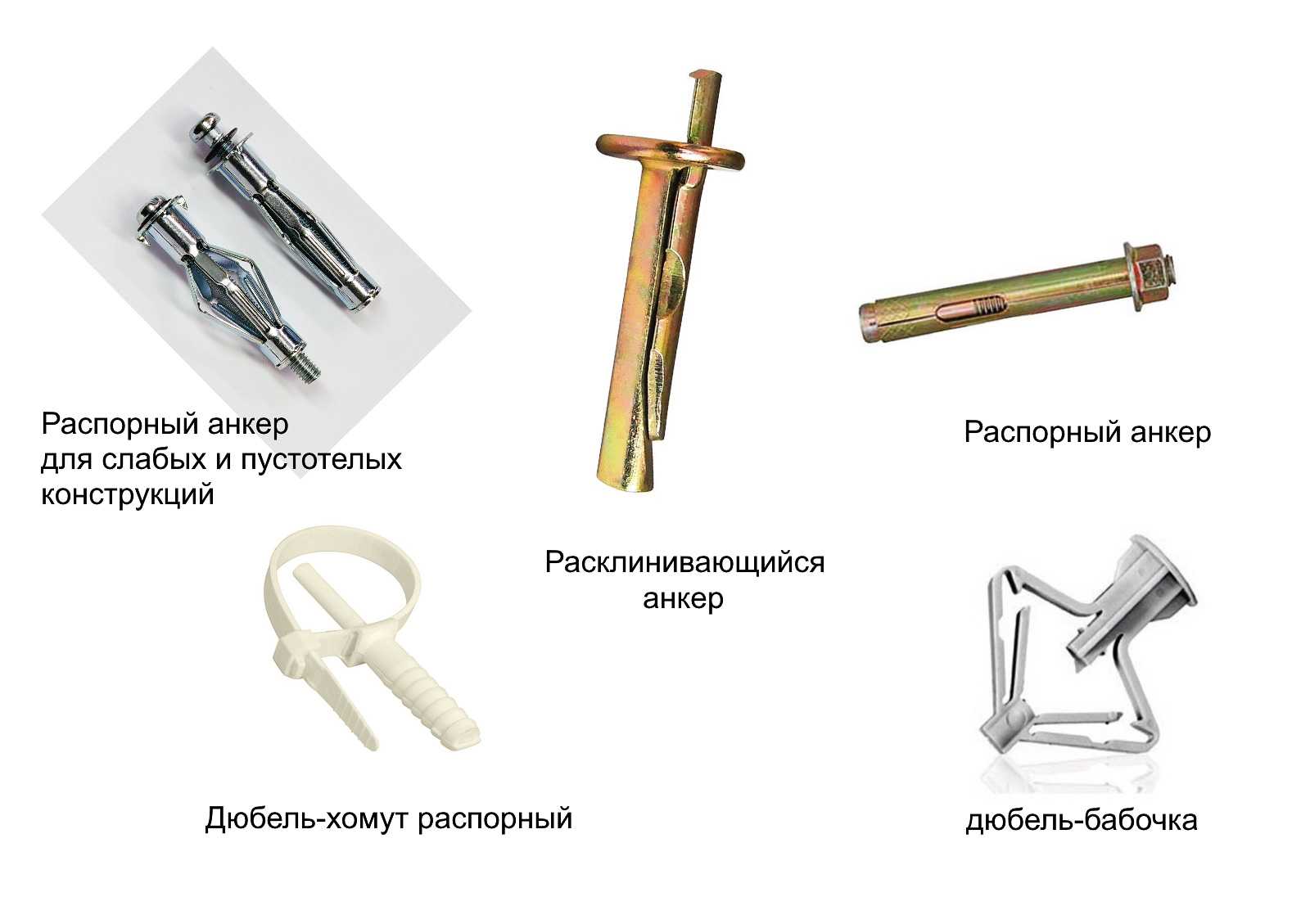

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные.

В каждой из них есть подгруппы метизов.

К стандартным дюбелям относят:

  1. Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей  вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.
  2. Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели – это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок.
    Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

  1. Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.
  2. Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

  1. Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.
  2. Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.
  3. Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.
  4. Спиральные дюбели. Представляют собой комбинацию двух типов анкеров – для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.
  5. Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.
  6. Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.

    Как установить дюбель-гвоздь в кирпичное или бетонное основание?

    Дюбель-гвоздь используется для монтажа в кирпичных и бетонных поверхностях. Для этого нужно заранее подготовить отверстие подходящего диаметра. Для установки дюбеля воспользуйтесь следующей инструкцией:

    • с помощью дрели  нужно просверлить отверстие. Инструмент обязательно удерживают перпендикулярно поверхности, избегая нарушения угла наклона. Работа выполняется первое время на небольших оборотах. Как только просверлили 15 мм, можно увеличить скорость;
    • дрель устанавливается в центре обозначенного отверстия;
    • образовавшееся отверстие зачищают от пыли и частиц материала;
    • дюбель вбивают несильными ударами молотка;
    • молоток можно заменить отверткой или шуруповертом.

    Для бетонного основания придерживаемся следующей инструкции:

    • отверстие обозначаем с помощью кернера, который забиваем молотком;
    • просверливаем отверстие. По длине оно должно быть длиннее самого дюбеля;
    • убираем мусор;
    • дюбель забиваем с помощью молотка;
    • сам гвоздь забиваем не полностью, оставляя до 4 мм для подвеса.

    Как монтировать дюбель-гвозди в гипсокартон и керамику: фото-инструкция

    При работе с основанием из гипсокартона нужно исключить крепление тяжелых предметов. Габаритные изделия не стоит крепить, поскольку сам гипсокартон по своей текстуре рыхлый и не способен выдерживать больших нагрузок. Такие эксперименты обернутся разрешению основания.

    Для монтажа в гипсокартон алгоритм практически не отличается от стандартной последовательности. Отверстие нужно проделывать без ударной силы. Лучше всего для этого подойдет дрель. Сам метиз в конце вкручиваем отверткой или шуруповертом.

    Если вам нужно сделать крепежное соединение в кафеле, придерживайтесь советов при работе с бетоном или кирпичом. Обязательно учитывайте хрупкость кафеля. Материал склонен к расколам. Для обозначения места отверстия лучше использовать кернер или саморез по металлу. Делайте все аккуратно до момента создания маленького углубления 0,5 мм. Сверлят на небольших оборотах первые 15 мм, затем можно переходить на более высокие. Глубина отверстия – на 1 см больше самого дюбеля.

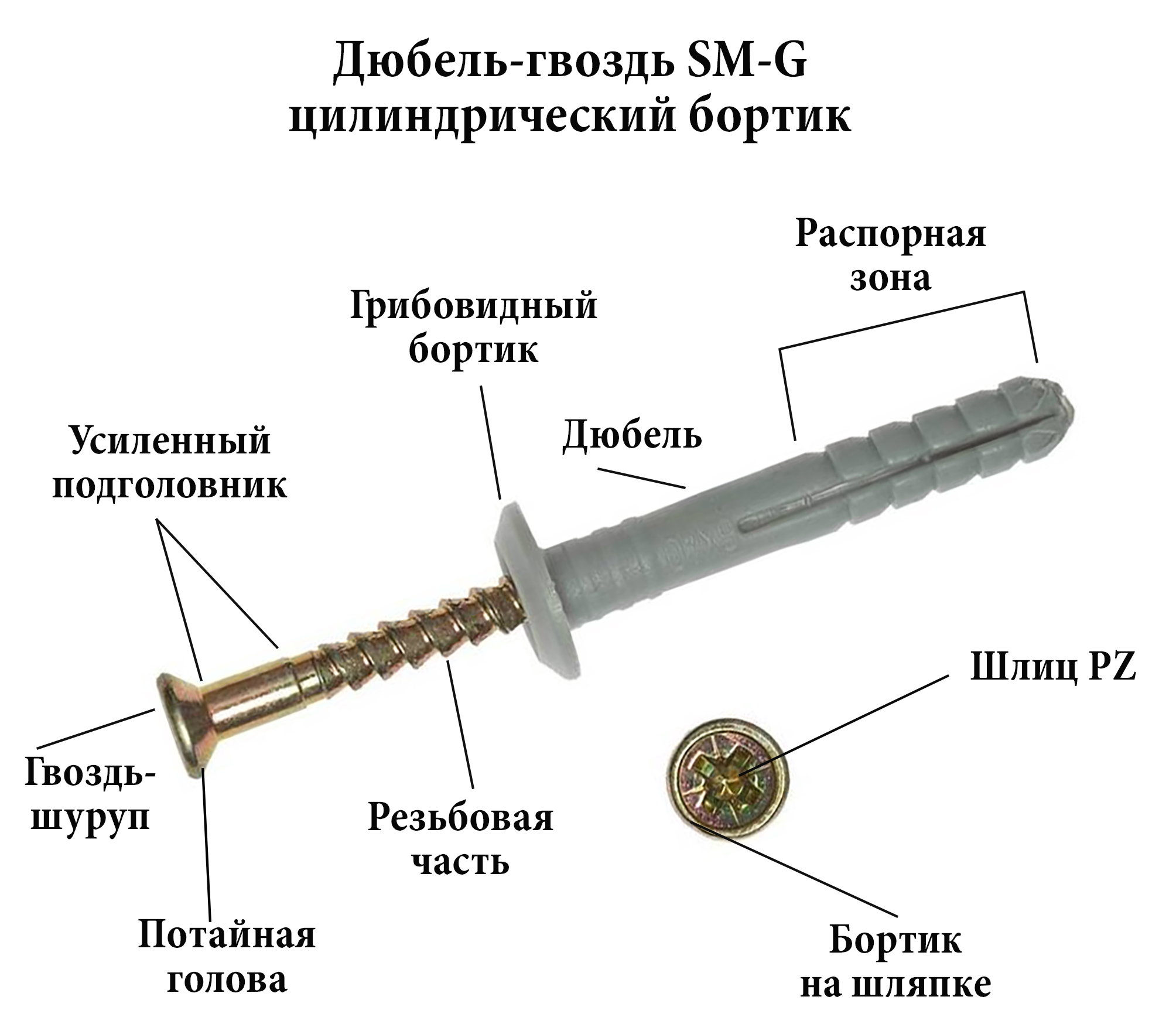

    Как выглядит дюбель-гвоздь?

    По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.

    В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.

    Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.

    Дюбель-гвоздь: как работать с крепежом?

    Мы уже разобрались, что дюбель-гвоздь состоит из двух частей, которые играют свою роль в создании крепкого соединения. Дюбель-гвоздь подходит для фиксации в бетоне, кирпиче, камне. Специальные дюбели изготавливают под гипсокартон или древесину.

    При наличии в моделях манжетки исключено прокручивание крепежа и западание в отверстии. По конфигурации манжетки также бывают разные. Для использования в промышленной индустрии можно найти особенные конструкции дюбель-гвоздей, в которых есть резьба и шлиц. Они располагаются на головке изделия. Это удобно для вкручивания отверткой.

    Есть два способа работы с дюбель-гвоздем:

    1. Ручной. Для создания отверстия используют ручные инструменты. Это могут быть отвертка, молоток.
    2. Автоматический. В этом случае применяют автоматические инструменты. Этот вариант занимает меньше времени, но требует наличие определенной техники.

    Технические особенности дюбель-гвоздя

    Технические особенности дюбельных крепежей определяются стандартами ГОСТ. Это общие требования к техническим параметрам крепежей. В ГОСТе указаны не только технические стандарты, но и допустимые отклонения. Все производители, которые намерены реализовать продукцию и выйти на рынок, должны соблюдать эти требования, иметь сертификаты качества после оценки крепежей.

    В противном случае нельзя гарантировать надежность соединения и реализовывать масштабные проекты, требующие высокого качества крепежных соединений. В ГОСТ обозначены допустимые изменения, конфигурации, длины, веса, диаметра и других показателей. С учетом этих отклонений должны соблюдаться единые нормы для каждого изготовителя метизов. Рассмотрим базовые требования при производстве дюбель-гвоздей:

    1. Крепежи изготавливают из стали.
      Этот материал способен выдерживать большие нагрузки. Твердость металла определяется по шкале Роквелла и должна быть не менее 54 HRC.
    2. Стержень может быть не идеально ровным, поскольку допускается небольшая кривизна. Ее значение определяется в зависимости от диаметра метиза. Если диаметр меньше 50 мм, тогда допустимо отклонение до 0,1 мм. Для дюбель-гвоздя размером более 5 см, кривизна не превышает 0,15 мм.
    3. Дюбель-гвоздь по своей конструкции имеет заостренный наконечник. Предполагается незначительная притупленность. Она может быть в пределах 0,8 мм, но не превышать это значение. Кончик дюбеля должен быть ровным, без дефектов, с плавным переходом в стержень. На поверхности не должно быть зазоров и других деформаций.
    4.  Сам гвоздь на рабочей поверхности может иметь следы зажимов. Это допустимо при обработке метизов.
    5. В моделях с рифлеными гранями шаг между ним равен не более 0,8 мм. Устанавливаются максимально допустимые показатели глубины между гранями.
    6. Если разбирать конструкцию дюбелей с шайбами, усилие по сдвигу – не менее 0,3 кН.
    7. Если вы используете оцинкованное изделие, покрытие которого защищает метиз от коррозии, определяют минимальную толщину покрытия. Слой цинка должен быть не менее 6 мкм. В противном случае пользы от такого покрытия практически не будет. Для отделки крепежей используют катодный метод.

    Существуют и другие критерии качества, которые применяются к конкретным моделям дюбель-гвоздей.

    Способы монтажа дюбель-гвоздей: фото

    Еще одна популярная классификация крепежей – по способу монтажа. Выделяют следующие варианты:

    • путем забивания молотком. Этот способ подходит для крепежей с гладкой резьбой. Если у метиза нет граней под отвертку, тогда придется аккуратно вбивать его в поверхность. Дюбель-гвоздь с резьбой удобнее, поскольку снижаются риски повреждения поверхности, и при необходимости его можно будет легко демонтировать. Без резьбы достать крепеж проблематично, а иногда невозможно;
    • монтажным пистолетом. Если конфигурацией метиза предусмотрено наличие манжетки, его можно монтировать строительно-монтажным пистолетом. Это способ достаточно распространен, поскольку предусматривает, что крепеж сможет выдерживать большие нагрузки.

      Существуют десятки дюбель-гвоздей под определенные типы поверхностей. Рассмотрим их особенности:

      1. Для пористого бетона. Такие крепежи изготавливают с рифлеными ребрами, которые легко и плотно прилегают к дюбелю при забивании. Для монтажа обязательно сделать пилотное отверстие.
      2. Для поверхностей с пустотами. Такие крепежи делают удлиненными, чтобы они могли плотно фиксироваться в основании. Прочное сцепление обеспечивается за счет наличия специальных перемычек.
      3. Для обрешеток. Если обрешетка находится на небольшом расстоянии от стены, ее также можно зафиксировать. Допустимо наличие дистанции до 30 мм. Одна часть дюбеля фиксирует конструкцию рейки, вторая – стену. Монтируются дюбели шурупом.
      4. Универсальное крепление. Такой метиз подстраивается под особенности поверхности. Например, при работе с твердым и однородным материалом корпус при вбивании расширяется. Для пустотелых конструкций дюбель-гвоздь ведет себя по-другому – он максимально примыкает к основанию.
      5. Для тонких стен. Больше всего подходят металлические крепежи. При фиксации метизы прочно прилегают к основаниям с небольшой толщиной, предотвращая деформацию.
      6. Для подвесных потолков. В этом случае применяются специальные крепежи. В продаже вы можете найти их под названием «бабочка». Этот крепеж предназначен для материалов с пустотами. В дюбель-гвоздях есть пружинный механизм, который раскрывается при вбивании метиза. Конструктивно этот крепеж имеет крючки и резьбу для быстрого и надежного соединения.
      7.  Для массивных и габаритных подвесных изделий. В силу тяжелого веса такие дюбель-гвозди применяются для монтировки в бетонную или кирпичную поверхность. Например, вам нужно закрепить ворота или двери. Допустимы многотонные нагрузки с крепежами такого вида.
      8. Для газо- или пенобетона. Производители выпускают металлические и пластиковые крепежи. Наконечник в таких моделях имеет форму сверла, на стержне располагается резьба. Главное преимущество таких изделий заключается в том, что под них не придется проделывать отверстие. С использованием специальных моделей вы тратите меньше времени на создание крепежного соединения.
      9. Для теплоизоляции. Крепеж фиксируется без гвоздя и предварительного пилотного отверстия.
      10. Для кирпича с пустотами. Монтируется с использованием клеевого состава. Это достаточно трудоемкий процесс, который должен быть оправдан.

        Как выбрать дюбель-гвоздь: ценные советы

        Эксперты выделяют несколько полезных советов, которые помогут вам выбрать подходящий дюбель-гвоздь для решения конкретных задач. Возьмите на вооружение следующие советы:

        • определите нагрузки, которые должен выдерживать крепеж. Это первый критерий, из которого нужно исходить при поиске подходящего метиза;
        • для крепления мебели, которая сама весит достаточно много, да еще должна выдерживать дополнительные нагрузки, понадобится метиз диаметром не менее 85 мм;
        • для изоляционных работ, крепления плинтусов, других горизонтальных фиксаций, дюбель должен быть длиной не менее 3 см, а его диаметр – не менее 6 мм;
        • при работе с подвесными потолками или другими изделиями, в которых нагрузка определяется с нижней части, должны применяться дюбели с распорными насечками. За счет рифленой поверхности на рабочей поверхности обеспечивается необходимая фиксация;
        • если вам нужно подыскать метиз под уже существующее отверстие, правильно определите его диаметр. Он должен быть равен отверстию. В противном случае вы не сможете обеспечить надежное крепление. Это может привести к расшатыванию дюбеля;
        • при работе с пенобетоном обязательно убедитесь в надежности крепежного соединения. Нагрузка должна равномерно распределяться.

          Для правильного выбора дюбель-гвоздя важно определить, с каким типом поверхности вам предстоит работать. Универсальные типы дюбелей подходят для старых бетонных стен. Если срок эксплуатации слишком большой, есть вероятность образования уплотнений, неровностей. В таком случае подойдет универсальный метиз. Ключевое правило: размеры и длина дюбеля подбирается по нагрузкам на него. Если планируете крепить габаритные и массивные предметы, лучше выбрать длинные и прочные метизы достаточной толщины.




          Дюбели, виды дюбелей, описание дюбелей

          Что из себя представляет и как выглядит дюбель?

             Дюбель представляет из себя цилиндрический стержень с выступающими зубцами и имеет две части, одну нераспорную и вторую распорную. Он может быть с одной стороны с фланцем – манжетой (манжета дюбеля не дает ему полностью утонуть в отверстии) или потайной, для максимального соприкосновения прикрепляемой конструкции или детали.
             Крепление дюбелей целессообразно в не сквозных отверстиях, где нет плотного контакта между крепежным элементом и материалом, к которому необходимо крепление.
             Процесс монтажа очень прост, в заранее приготовленное отверстие вбивается крепежный элемент и вворачивается шуруп или вбивается гвоздь, при этом стенки расширяются и благодаря зубцам распорной части надежно фиксируется в отверстии.
             Изготавливают дюбеля из полипропилена, нейлона, металлические (дюбель молли) или полиэтиленовые. Металлические и нейлоновые дюбели не зависят от перепадов температур, поэтому их установка возможна не только в закрытых помещениях, но и на открытом воздухе.
             У нас Вы сможете купить дюбель за минимально короткое время, Вам нужно только оставить заявку и наш менеджер с Вами свяжется.. На наш дюбель цена практически не меняется, тогда как продажи растут благодаря нашей положительной репутации на рынке крепежа. В нашем каталоге дюбелей Вы сможете сделать подбор дюбеля под любой
          материал:

          – Дюбель под гипсокартон
          – Дюбель под бетон
          – Дюбель под пенобетон
          – Дюбель под газобетон и др.

             В нашем интернет-магазине “Крепежный двор” очень широко представлен пластиковый крепеж, в частности дюбели. Дюбель – это крепеж для полок, крепеж для картин, крепеж к потолку люстр и осветительных приборов, крепеж для проводов, крепеж для труб к стене, крепеж зеркал. Данный элемент крепежа можно назвать, как универсальный крепеж, так как используется практически при любых видах строительно – монтажных работ. Ввиду крайне широкого применения, дюбели очень разнообразны по своей конструкции, цвету, материалам из которых они изготовлены и применению. Наша компания предлагает только качественные хорошие дюбеля, соответствующие всем стандартам и нормативам, необходимым для успешного выполнения работ. На нашем сайте представлен каталог дюбелей и крепежных элементов, которые вместе создадут прочное и неразрывное соединение.

          Многие задаются вопросом какие бывают дюбеля?









             Наша компания предлагает Вам на выбор более 15 видов данной крепежной продукции и более 300 типоразмеров:
          1. Дюбель распорный с шипами (дюбель распорный S, дюбель чапай)
          Дюбель полипропиленовый, двухраспорный, на распорной части выступающие зубцы и два выступающих шипа. При вкручивании шурупа выступающие распорная часть с зубцами расширяется в диаметре и фиксируется в отверстии, а два шипа плотно упираются в стенки предотвращая прокручивание. Применяется в полнотелых материалах – бетон, кирпич, камень.

          2. Дюбель распорный K (дюбель ежик, дюбель усиленный)
          Это распорный усиленный дюбель, применяется при технических условиях с повышенными нагрузками. Используют этот крепежный элемент в полнотелых материалах, такие как кирпич, камень, бетон. При вкручивании в него крепежа, расширение его диаметра происходит по всей длине, при этом шипы в начале изделия прочно удерживают его в отверстии, не давая провернуться.

          3. Дюбель распорный N (дюбель нейлон, дюбель из полиамида, четырехраспорный)
          Надежное и качественное крепежное изделие, четырехраспорный. Применение его возможно в пустотелых материалах и в полнотелых. Ихготовлен из нейлона, поэтому прекрасно зарекомендовал себя при минусовых температурах на открытом воздухе. Четыре распорных элемента равномерно выравнивают внутреннее давление, за счет чего крепеж жестко устанавливается в отверстии.

          4. Дюбель распорный Т (дюбель трехраспорный или трехлепестковый)
          Трехлепестковый дюбель, применяемый для крепления конструкций или деталей в любых материалах, отлично удерживает шкафы, кабель каналы, полки. Три лепестка прочно анкеруют, равномерно фиксируясь в отверстиях. Выполнен из полипропилена.

          5. Дюбель распорный U (дюбель универсальный, четырехраспорный, с повышенной эластичностью) с фланцем и потай. Два вида – дюбель с бортиком и дюбель потай.
          Дюбель универсалыный с повышенной эластичностью изготовлен из полипропилена. Повышенная эластичность эффективно сказывается на крепежном соединении, позитивно влияя на расширении его в материале. Этот полипропиленовый дюбель отлично работает в пустотелых и полнотелых материалах. Конструкционно он может быть с бортиком, для предотвращения от утопления в отверстии или потайной, для максимального прилегания детали.

          6. Дюбель потолочный. Два вида – дюбель с бортиком и дюбель потай.
          Дюбель красный. Применяют для закрепления к потолкам различных конструкций или изделий, прекрасно справляется с усиленными нагрузками. Выполнен из полипропилена. Может быть дюбель потайной или дюбель с бортиком.

          7. Дюбель гвоздь (дюбель под гвоздь)
          Дюбель гвоздь представляет собой крепежный набор, состоящий из самого дюбеля и специального гвоздя. У такого гвоздя вершина резьбы направлена к головке. Данное крепежное изделие используют в полнотелом материале – бетон, кирпич, камень, ГВЛ или ГКЛ. Изготовлен из полипропилена. Выдерживает высокие нагрузки, при этом длина самого гвоздя должна быть на 5 мм больше, чем длина отверстия.

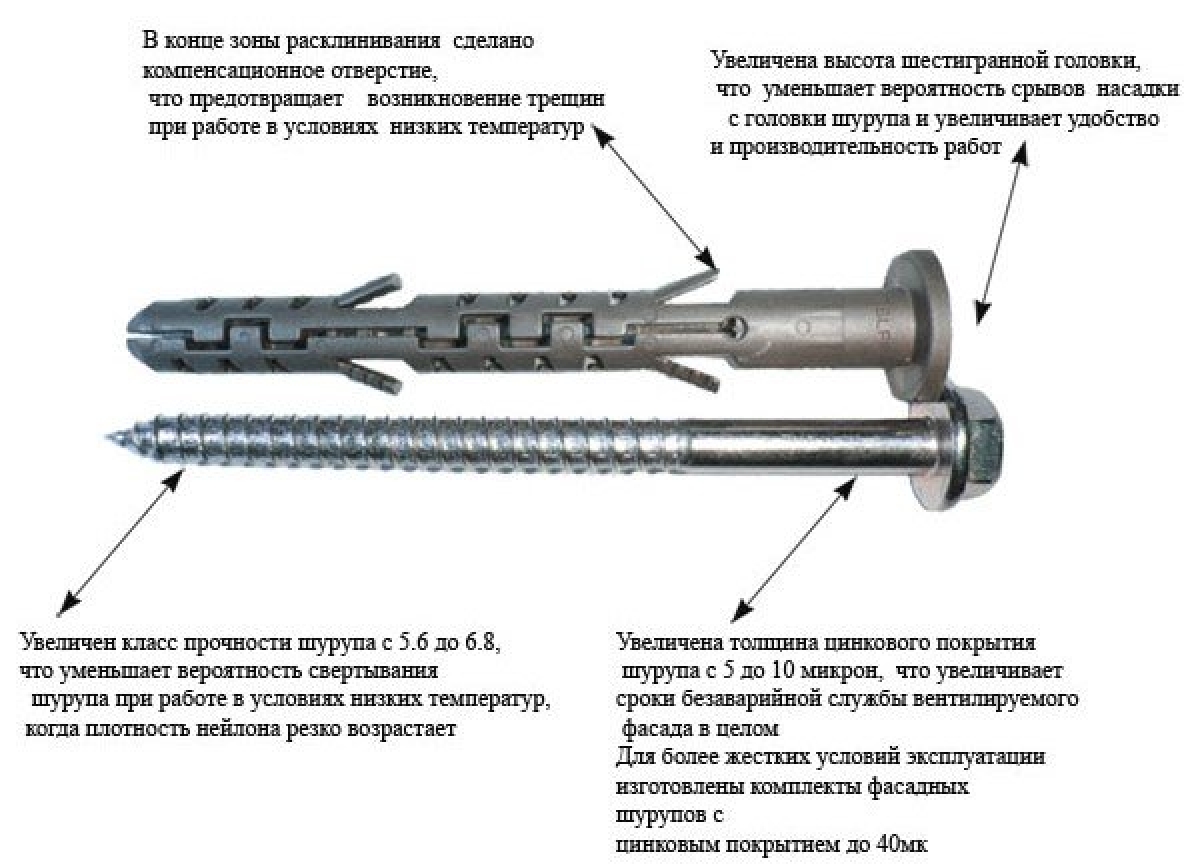

          8. Дюбель рамный с шурупом. Два вида рамный дюбель потай и дюбель с бортиком и прессшайбой.
          Для крепления оконных рам, дверных косяков, прочих интерьерных фасадных элементов используют данный крепеж. Вполнен он из полиамида, который прекрасно выдерживает температурные перепады. Плотные и пустотелые материалы надежно фиксируют, благодаря его конструкции. Представлен в двух вариантах – это дюбель с манжетой и дюбель потай, с прессшайбой.

          9, Дюбель рамный без шурупа. Два вида рамный дюбель потай и дюбель с бортиком (нейлоновый и полипропиленовый).
          Отличным выбором для наружных и внутренних работ по креплению рамных и фасадных конструкций будет – дюбель рамный без шурупа. Изготавливается из стойкого к морозам полипропилена и нейлона. Эти материалы великолепно переносят низкие температуры, что увеличивает срок службы крепежного узла. Конструктивно они могут тоже разделяться на дюбель рамный с манжетой и дюбель рамный потайной.

          10. Дюбель кровельный (для гидро и теплоизоляции)
          Представляет собой цилиндрический стержень с большой манжетой с одного конца, для максимально плотного прижатия тепло- и гидроизоляции к кровли. Дюбель оранжевый.
          Для работы с ним необходимы остроконечный или сверлоконечный саморез. Дюбели с такой конструкцией еще называют тарельчатые дюбели.

          11. Дюбель фасадный (тарельчатый дюбель, дюбель зонтик). Два вида с нейлоновым гвоздем и металлическим гвоздем.
          При крепеже на фасадные конструкции, для их теплоизоляции или гидроизоляции применяют дюбели фасадные или дюбель зонтик. Они представлены у нас с двумя видами гвоздей – металлическим и нейлоновым. Такие дюбели можно монтировать как в твердые – плотные материалы, так и пустотелые. Полистирол, пенопласт и др. надежно крепятся этими крепежными элементами.

          12. Дюбель кровельный винтовой
          Полиамидный дюбель, используемый при укладке гидро- и теплоизоляции при любых погодных и температурных условиях. Прекрасно и надежно фиксирует изоляционные материалы.

          13. Дюбель для пенобетона (дюбель нейлоновый)
          Нейлоновый дюбель, представлен у нас двумя цветами – дюбель черный и дюбель белый для работы с пористым бетоном. Черный представляет собой две профилированные резцами части, соединенные с одной стороны распорным замком и белый – цилиндрический стержень с винтовыми ребрами, для более плотной фиксации.

          14. Дюбель Driva (дюбель для гипсокартона)
          При выполнении работ внутри помещения с гипсокартонной обшивкой, применяют именно дюбеля driva. Ими быстро и надежно монтируются источники света, кабельканалы, плинтусы. У нас представлены как дюбель driva со сверлом, так и без сверла.

          15. Дюбель Бабочка (дюбель для гипсокартона и ГВЛ)
          Отличный выбор для крепления конструкций с усиленной нагрузкой. Выдерживает до 16 кг. Перед монтажом, данный крепежный элемент сжать и вставить в подготовленное отверстие, после вворачивания шурупа будет создано высокопрочное и надежное крепление. Изготовлен из морозойкого полипропилена.
          Цвет дюбелей тоже довольно широк:

          – Дюбель белый
          – Дюбель черный
          – Дюбель синий
          – Дюбель красный
          – Дюбель оранжевый

          Теги Дюбель дюбель усиленный хороший дюбель дюбель потай дюбель распорный дюбель для газобетона дюбель нейлоновый дюбель ежик дюбель бабочка дюбель driva Дюбель полипропиленовый дюбель чапай дюбель гвоздь дюбель с бортиком дюбель универсальный

          Как выбрать дюбель?

          Если вы посмотрите на дюбели в каталогах или на веб-сайтах, вы увидите множество разных вещей, таких как порода дерева, из которой изготовлены дюбели, а также твердая или мягкая древесина.



          Хорошо иметь много информации, но какая из этих частей информации важна?
