Домкрат для подъема деревянного дома: Особенности выбора домкрата для подъема дома, технология поднятия дома с помощью домкрата

видео-инструкция по монтажу своими руками, особенности винтовых изделий, как поднять, какой нужен, цена, фото

Статьи

Замена или частичный ремонт венцов нижней части деревянного дома, это проблема с которой рано или поздно сталкивается большинство хозяев таких строений. Древесина материал живой и если при строительстве не уделили должного внимания его защите, окладные венцы первыми начнут портиться. Поднятие деревянного дома домкратами является, едва ли не самым распространенным способом ремонта и об этом мы будем беседовать далее.

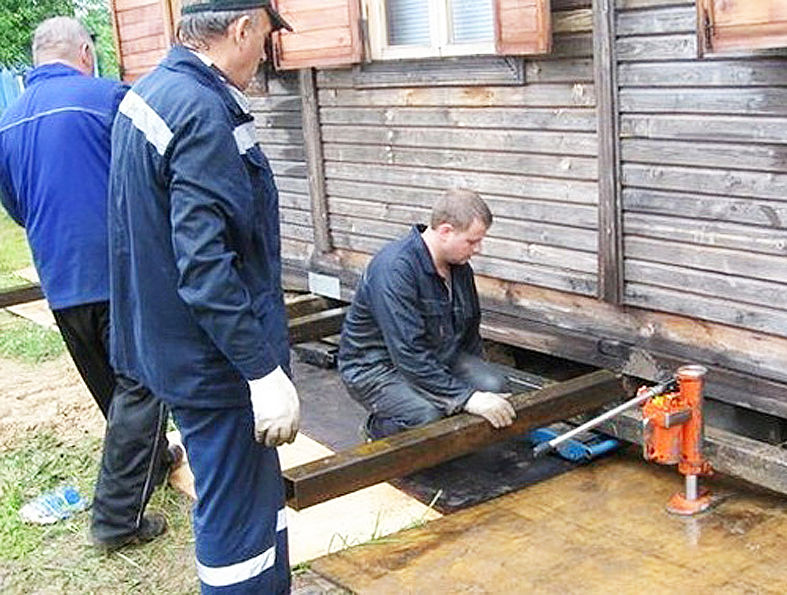

Фото упора домкрата в брус.

Несколько слов о самих домкратах

Первое о чем задумывается хозяин при возникновении данной проблемы, это какой домкрат нужен для подъема деревянного дома.

Не стоит изобретать велосипед заново, самыми распространенными и надежными традиционно считаются 2 вида конструкций — это винтовые и гидравлические.

• Винтовые домкраты для деревянного дома проверены временем. Сама по себе конструкция элементарно проста и понятна любому человеку, освоившему начальный школьный курс физики. В станину вкручивается или выкручивается металлический шток с винтовой резьбой, за счет этого и осуществляется подъем. Головка штока оборудована металлической опорной площадкой. Грузоподъемность здесь зависит от марки стали и сечения штока.

Винтовой домкрат.

• Гидравлика является более продвинутой системой. Здесь подъем осуществляется за счет накачивания жидкости в специальную камеру. Мы не будем подробно останавливаться на тонкостях устройства гидравлических конструкций, скажем лишь, что грузоподъемность у этих моделей гораздо больше, нежели у винтовых, но и цена выше.

Гидравлический механизм.

Важно: деревянные строения среднего размера не настолько тяжелы и решая, каким домкратом можно поднять деревянный дом, гораздо более важно, чтобы механизм был проверен, сертифицирован и соответствовал заявленной грузоподъемности, о чем должны быть отметки в сопроводительной документации или на самом агрегате.

На что обратить внимание при подъеме

Подъем таких конструкций занятие достаточно хлопотное. Здесь нужно учитывать целый ряд чисто технических факторов, плюс состояние самого строения, ведь не смотря на то, что существует общая инструкция, подход к каждому строению должен быть индивидуальным.

Общая схема установки домкрата.

Расчет массы конструкции

То, каким домкратом можно поднять деревянный дом, напрямую зависит от массы самого дома. Данные об общем весе строения можно получить самостоятельно. Справочный материал, говорящий о плотности и массе древесины определенного сорта найти достаточно просто. После чего, замеряем и высчитываем общий объем древесины строения и умножаем на табличные данные, плюс 25% на влажность.

Не забудьте прибавить к полученному значению массу всех инженерных коммуникаций, сантехники и аппаратуры которую вы не в состоянии демонтировать и вынести. Кровля строения, особенно если это шифер, добавит свою лепту в ваши расчеты. Не пугайтесь, домкрат должен подымать только четверть веса всей конструкции, так как он монтируется поочередно в каждом углу, но небольшой запас прочности, все же должен быть.

Масса древесины в зависимости от плотности.

Совет: исходя из опыта многих специалистов, в среднем грузоподъемность такого агрегата должна стартовать от 10 тонн.
Но опять же, все зависит от размеров конструкции и влажности древесины на момент проведения работ.

Основные моменты подъема

• Перед тем как поднять деревянный дом на домкратах, следует подготовить место под опору механизмов. Причины выполнения работ могут быть разные, соответственно и подход к выполнению задачи отличается. Так если вы собираетесь заменить сгнившие закладные венцы, то нужно вырезать нишу в испорченных венцах до здоровой древесины, в которую и будет упираться площадка. Места должно хватить не только на домкрат, но и на подпорки.
• Часто хозяева выполняют подобные работы, желая поднять уровень фундамента. Идеальный вариант, если фундамент столбчатый, здесь проблем не возникает и всегда найдется, куда установить механизм. В ленточном же фундаменте придется выбивать нишу, что достаточно тяжело.

Важно: кирпичные печи-каменки в домах монтируются на независимый фундамент и связаны с общей конструкцией косвенно.
Поэтому перед тем как поднять деревянный дом на домкратах, нужно разобрать пол вокруг печи и кровлю вокруг трубы, дабы не сломать ни то, ни другое.

Подъем над ленточным фундаментом.

• Подобные работы своими руками в одиночку лучше не проводить, процесс нужно контролировать одновременно в нескольких точках, поэтому вам в любом случае понадобятся помощники. Перед началом работы во всех углах и проблемных точках следует установить контролирующие планки.
• Это просто: в грунт строго вертикально забивается планка, а в дом четко напротив планки забивается гвоздь. Пока работы не начались, на планке отмечается исходное положение. Все дело в том, что за 1 раз угол дома нельзя подымать более чем на 5 см. В противном случае, как минимум, полопаются стекла и поведет дверные косяки.
• Сам домкрат должен базироваться на крепкой основе, как правило, это площадка, сбитая из мощного деревянного бруса или толстой доски. Причем размеры площадки должны быть достаточными для того чтобы проседание в грунт было минимальным.

Схема замены бруса.

• На бетонную основу также нужно подложить доску, дабы равномерно распределить нагрузку и дополнительно зафиксировать домкрат.
• Сверху толкающий шток оборудуется крепкой металлической площадкой, размером не менее 100х100 мм. Эта площадка должна быть вогнутой или иметь углубление посередине, чтобы шток не соскользнул в сторону.
• Несколько нижних рядов бревен в доме нужно как можно лучше зафиксировать между собой досками и металлическими скобами. Чем крепче будет дополнительная фиксация, тем меньше вероятность разрушения каркаса.

Крепление бревен скобами.

• При грамотном подходе, подъем среднего дома можно сделать при помощи 1 домкрата, но приготовьтесь к тому, что это будет долго и тяжело. Когда ниши под опору механизма оборудованы в каждом углу и заготовлено достаточно балок и досок для подложки, можно начинать. По периметру каждый угол подымается и вставляется подложка, после чего механизм опускается и переставляется.
• С двумя домкратами работать гораздо легче. Они устанавливаются под два противолежащих угла и осуществляется подъем. Но делать все также следует по очереди, так как если вы приподымаете оба угла, с одной стороны одновременно. Велика вероятность смещения всей коробки дома.
• Конечно, с четырьмя домкратами работу можно выполнить намного быстрее. Хотя осуществлять подъем одновременно со всех сторон здесь также не рекомендуется. Инструкция идентична выше описанным, установил механизм, поднял каркас, подложил прокладку и опустил механизм. После чего можно переходить на следующий угол.

Использование швеллера и бруса для подложки.

Вывод

Небольшой дачный домик из бруса вполне возможно самостоятельно приподнять и отремонтировать своими руками. Но если речь идет о капитальном бревенчатом срубе в пару этажей, лучше не рисковать и вызвать специалистов. Ошибка в таком деле дорого стоит.

Легкий домик на столбчатом фундаменте.

Домкрат для поднятия дома, деревянного сруба. Отзывы, советы и рекомендации

В деревянном домостроении для выполнения ремонтных работ связанных с нижними венцами бревенчатых и брусовых домов используют, как правило, винтовые и гидравлические домкраты для поднятия дома – деревянного бревенчатого сруба. В случае ремонта нижних конструкций деревянных каркасных и панельных домов, так же требуются эти универсальные механизмы – домкраты.

Что советуют специалисты?

По отзывам и советам специалистов наилучшими домкратами для поднятия деревянных бревенчатых домов являются гидравлические домкраты. Для поднятия стен каркасных и панельных домов можно использовать винтовые домкраты.

Фото: эти небольшие винтовые домкраты помогут поднять не особо тяжелые конструкции из дерева.

Поднять сруб небольшого дома или бани могут и те и другие разновидности домкратов грузоподъемностью от двух тонн и более. По рекомендациям и отзывам специалистов деревянного домостроения поднимать деревянные дома срубной конструкции необходимо, только после детального изучения самой конструкции деревянного дома. Все дело в том, по какой схеме сделана перевязка нижнего венца с балками перекрытия черных полов. В разных деревянных постройках срубной конструкции – скрепление балок полового перекрытие и окладных бревен стен разное. От этого разнообразия и будет зависеть схема поднятия вашего деревянного сооружения срубной конструкции.

Схемы подъема срубных конструкций

В традиционном, деревянном домостроении, обычно применяют две схемы подьема деревянного дома предназначенные для ремонта или замены нижних (окладных) венцов деревянного дома из бревен или из бруса. Первая схема подразумевает поочередный подъем бревенчатых стен с помощью домкратов.

Вторая схема это одновременный подъем несколькими винтовыми или гидравлическими домкратами всех стен деревянного сруба. Обе эти схемы, по отзывам и рекомендациям старых мастеров имеют право на жизнь. Все определяют изначальные исходные условия, при которых возникает потребность поднятия бревенчатого (брусового) дома с помощью домкратов.

Фото: простая схема подъема нижнего венца из бруса.

Но советы и рекомендация старых специалистов такова – производить подъем деревянного дома срубной конструкции можно при условии предварительного изучения всех исходных данных по конструкции и состоянию деревянного дома (бани) из бруса или бревна. Такое изучение и составление грамотной схемы подъема деревянного бревенчатого сруба можно доверить только, исключительно грамотному – многоопытному специалисту строителю. Доверять, такое супер ответственное дело, подъем сруба, да еще с ремонтом и заменой венцов сезонным шабашникам мы не советуем. По отзывам специалистов, такие эксперименты в большинстве случаев кончаются плачевно.

Есть вопросы? Звоните.

В заключение, почитайте полезный контент об образовании щелей и трещин в срубе деревянного дома

Если у вас в доме стоят деревянные окна, и им уже несколько десятков лет, то вы можете посмотреть, насколько сильно они изменились. Краска могла облезть, а сама рама могла даже поменять форму, не говоря уже о ее размерах. Просто, когда вы живете вместе с этим окном длительное время, его видоизменения вы не замечаете, так как все протекает медленно.

Другое дело жить в деревянном доме, построенном из сруба и на себе ощущать, что в доме начали появляться щели. Как вы сами понимаете, заделывать их чем-либо – это страшная глупость.

Первым делом нужно понять причину, по которой появились все эти щели. Мы знаем несколько причин, по которым могут появляться щели, и каждую из них вы можете проверить на себе. Во-первых, запомните, что в зависимости от окружающей температуры и уровня влажности, дерево может увеличиваться или уменьшаться в размерах.

Но, если это является основной причиной, то тогда вам стоит задуматься о том, что щели должны были бы быть повсеместными. Именно поэтому проверяйте весь дом и посчитайте, сколько появилось щелей и являются ли они повсеместными. Второй вариант проблемы – железные нагели, на которых бревна могут зависнуть. Отечественные компании всегда используют деревянные нагели, так как они не ржавеют и соответственно, зависнуть бревно на таком нагеле не сможет. Есть и другие вариант, по которым могли появиться щели.

Фото: металлические нагели из арматуры – это частая причина зависания венцов деревянных срубов из бруса и срубов из бревна.

Например, верхнему бревну не хватает веса, чтобы оно могло правильным образом лечь. В таких случаях, его придется поправлять, или искать другие способы для того, чтобы устранить щель. Помните и о том, что в некоторых случаях, от перемены погоды, или от сырости, бревно может повести, от чего произойдет скручивание древесины. То есть, изначально вы его брали как простое, ровное бревно. Если его скрутило, значит такое бревно нужно менять. На готовом доме, который вы уже обжили, это будет очень проблематично сделать, особенно, если оно находится где-то на уровне пола.

Ремонт провисших полов и фундаментов с помощью домкратов Ellis MFG

Выравнивание полов с помощью Ellis Steel Shores

ELLIS STEEL SHORES — это быстрый и безопасный способ повторного выравнивания и поддержки провисающих балок пола в жилых помещениях. Ellis Steel Shores доступны во многих различных высотах с различной длиной регулировки винта. Они доступны с упорными подшипниками в регулировочной гайке или без них. Целью подшипников является уменьшение трения при регулировке под нагрузкой и облегчение подъема веса.

Выберите один из трех типов различной длины:
ЛЕГКИЙ РЕЖИМ / ЛЕГКИЙ РЕЖИМ С ПОДШИПНИКАМИ / ТЯЖЕЛЫЙ РЕЖИМ.

Подробная информация о том, как исправить провисание полов с помощью Ellis Steel Shores

1. Измерение высоты:
   Измерение общей высоты крепления (от пола до балки).
2. Определите подходящий стальной берег для использования.   Выберите Steel Shore, который подходит для вашего пространства и обеспечивает достаточную регулировку и грузоподъемность, чтобы исправить провисание балки.
3. Поместите Steel Shore на твердое и ровное основание непосредственно под балкой, нуждающейся в дополнительной поддержке.
4. Подъемный винт и верхняя пластина. Просто поверните стальную гайку, чтобы поднять верхнюю пластину, пока она не коснется балки.
5. Убедитесь, что стальной берег стоит вертикально и ровно. При необходимости переместите берег.
6. Медленно поверните стальную гайку Шора, чтобы исправить провисание балки.
7. Затяните установочный винт предохранительного замка шестигранным ключом , чтобы зафиксировать регулировочную гайку.
8. Прикрепите верхнюю пластину к балке с помощью двойных гвоздей или шурупов.

*Steel Shores стандартно поставляются с плоской пластиной 3/8 x 6 x 6 дюймов (для легких условий эксплуатации) или 1/2 x 8 x 8 дюймов (для тяжелых условий эксплуатации). Верхние пластины взаимозаменяемы с U-образными головками, предназначенными для охвата обеих сторон балки. Выберите один из множества вариантов:  U-образные головки для легких стальных креплений.

---

Выравнивание пола с помощью винтовых домкратов Эллиса

В видео выше Винтовые домкраты Ellis 4×4 и Сращиватели прогонов Ellis используются для выравнивания провисшего пола в доме с обычным полом.

Домовладельцы используют винтовые домкраты Ellis 4×4 для выравнивания провисшего пола. Доступ к нижней части пола был получен через подполье. Для прочного основания винтовые домкраты были размещены на бетонных опорах. Затем внутрь винтовых домкратов был помещен пиломатериал 4х4. Затем пиломатериал 4×4 был прикреплен к горизонтальной балке 4×6 с помощью сплайсера Ellis Purlin Splicer, а затем установлен на место домкратом.

Подробная информация о том, как устранить провисание полов с помощью винтовых домкратов Эллиса:

1. Просто обрежьте пиломатериал до нужной длины:
   · Измерьте общую высоту крепления (от пола до балки).
   · Вычтите общую высоту объекта, на который вы установите винтовой домкрат Эллиса, из общей высоты подпорки; например, блок пирса (как на фото выше).
   · Вычтите 9,5 дюйма, если вы используете домкрат 4×4, или 11 дюймов, если используете винтовой домкрат Эллиса 6×6. Это общее расстояние от нижней части квадратной трубы винтового домкрата (это место, где пиломатериалы будут находиться внутри домкрата) до основания винтового домкрата.
2. Прикрепите пиломатериал к винтовому домкрату с помощью двусторонних гвоздей через отверстия на противоположных сторонах винтового домкрата.
3. Прикрепите устройство для сращивания прогонов Ellis/держатель балки/держатель балки с помощью двойных гвоздей к балке/балке там, где требуется поднять пол.
4. Вставьте пиломатериалы 4×4 или 6×6 в устройство для сращивания прогонов / держатель балки / держатель балки и прикрепите их с помощью дуплексных гвоздей.

5. Винтовой домкрат по высоте.
   Винтовые домкраты Ellis можно отрегулировать на полные 6 дюймов. Этого можно добиться, повернув рукоятку рукой, ударив по рукоятке молотком или поместив 2×4 между винтом и рукояткой для дополнительного рычага при повороте 9.0018
6. Убедитесь, что стальной берег стоит вертикально и ровно.   При необходимости переместите берег.
7. Затяните установочный винт предохранительного замка шестигранным ключом , чтобы предотвратить регулировку.

**Для надлежащего выравнивания используйте винтовые домкраты Эллиса каждые 2 фута.

**Если нагрузка превышает 4000 фунтов. ПОДЪЕМНОЙ грузоподъемности используйте гидравлический домкрат Ellis для дополнительной подъемной силы.

Свяжитесь с нами сегодня или посетите раздел «Все продукты», чтобы увидеть материалы, которые лучше всего подойдут для вашего следующего домашнего проекта.

Подъем провисшего пола – своими руками

Стоимость, время и навыки:

Однажды днем ​​на эту работу ушло два человека. Мы испачкались, потому что ползали в грязном подвале. Мы использовали винтовые домкраты весом 18 000 фунтов, пиломатериалы 4×4, циркулярную пилу, дрель-шуруповерт и цементные блоки. Общая стоимость составила менее 200 долларов, в то время как профессионал брал бы от 500 до 1000 долларов.

История:

В прошлую субботу мой брат попросил меня помочь передвинуть его мебель во время ежегодной перестановки в комнате с телевизором. На фото ниже показано, что мы увидели, когда отодвинули диван от стены.

Ищите зазор в 1 дюйм между полом и плинтусом

Очевидно, он остался таким с тех пор, как они купили свое 90-летнее бунгало, и с тех пор он придирается к моему брату. У вас могут быть похожие зоны в вашем доме. Вы, вероятно, чувствуете то же, что и мой брат: «Это не НАСТОЛЬКО большое дело, и его ремонт будет стоить не менее 1000 долларов, так что давайте вместо этого купим подгузники, еду и бензин на наши деньги». Что ж, сейчас это не НАСТОЛЬКО большое дело, но в будущем это может перерасти в целый ряд проблем, особенно если провисание вызвано более серьезной проблемой.

Три 18000-фунтовых винтовых домкрата и монолитные бетонные блоки для поддержки

По правде говоря, нанять профессионалов, которые сделают что-либо с фундаментом или основанием вашего дома, вам обойдется более чем в тысячу долларов. Просто планируйте это. Кроме того, трудно найти подходящих людей для выполнения этой работы, потому что она требует решения проблем на месте и определенной оценки рисков (не нанимайте никого, кто кажется глупым). Я знаю это. Прошлым летом мы заплатили за работу над подоконником, и это ударило по кошельку. Много. Тем не менее, наблюдая за тем, как бригада работает над моим домом, я понял, что в следующий раз, когда возникнет такая необходимость, я, безусловно, смогу сделать эту работу сам.

Мы разорвали 2×10 пополам, чтобы сделать четыре 4-футовых балки

Как домовладелец, который видит и интересуется тем, как все устроено, я понял чрезвычайно важную вещь: мой дом на самом деле очень просто построен, и ничего здесь все так сложно. Проблема в том, чтобы знать, что делать и какие инструменты покупать. Если вы не умеете разбираться во всем сами, наймите кого-нибудь. . . однажды. Пока они работают, задавайте им вопросы о процессе и о том, что они делают. Оцените, считаете ли вы, что можете сделать это самостоятельно. Я научился большинству своих навыков по необходимости (это вопрос денежного потока) и наблюдая за профессионалами.

Как и во многих старых домах, в доме моего брата есть крохотная дверца для ползания. Я большой, поэтому я несчастен.

Для этого задания, как и для любого другого, нам сначала нужно было выяснить, в чем заключалась основная проблема. Провисший пол был симптомом, а где-то под домом должна была быть причина. Ну, после того, как морские котики залезли под дом, мы обнаружили, что балки, которые поддерживали этот пол, на самом деле больше не были прикреплены к плите подоконника, как видно на фотографии ниже. Это очевидная проблема, учитывая тот факт, что плита подоконника является первой линией поддержки над стеной фундамента. Вы можете видеть, что балка опустилась примерно на дюйм ниже подоконника, что объясняет проседание полов на дюйм.

Балка соскользнула примерно на дюйм с подоконника

Чтобы поднять эту часть пола на дюйм, нам пришлось купить несколько винтовых домкратов, которые можно купить в местном строительном магазине примерно за 30 долларов. на домкрат. Те, что на фотографиях выше, на самом деле не те, которые мы в итоге использовали. Пришлось купить короткие. Но эй, какой проект по благоустройству дома без как минимум двух походов в магазин?

Передвигаться под старыми домами может быть непросто. Подвал моего брата немного открывается, как только вы окажетесь внутри. Раньше это был сухой погреб для хранения продуктов летом с люком на кухне.

Как вы можете видеть на последней фотографии, подвал моего брата местами довольно просторный. К несчастью для нас, место, где мы работали, не было просторным. Вот он протискивается через маленький люк. Обратите внимание на комбинезоны. Я бы рекомендовал прикрывать себя, работая под домом. Это противно, и есть пауки и барахло.

Дар, которым обладаем мы с братом: дурацкая улыбка в любой момент.

Здесь мы работали. Балки размером 2″x8″, которые вы видите на фотографии (доски, идущие слева направо над моим братом для мирян), — это те, которые мы будем поддерживать. Мы решили, что хотим соединить новую доску 2″x10″ с существующими балками и поддержать новые балки. Мы выбрали этот метод из-за небольшого количества старых повреждений от термитов, которые мы видели на некоторых старых балках. Что мы сделали, так это положили новую доску заподлицо с досками пола и со старой балкой. Затем мы скрепили две доски вместе 3-дюймовыми шурупами.

В районе, где мы работали, было очень тесно. К счастью, было довольно сухо. Пароизоляция и наружный дренаж сделали свое дело хорошо.

Ниже вы можете видеть, как мой брат готовит одну из новых балок, частично вкручивая шурупы в дерево. Это удивительно трудно сделать, когда вы держите над головой двадцатифунтовый брус и дрель, лежа на спине.

Раньше я отказывался от дрелей и электроинструментов с подсветкой. Уже нет. Этот маленький свет пришелся очень кстати.

Из-за грязи и грязи я не смог сделать ни одной фотографии следующего шага или двух. На фото ниже вы видите конечный продукт. Вы можете увидеть, как крепятся новые балки, и, если вы посмотрите на задний план, то, как они нависают над старыми балками, так что опорная балка только давит на новые балки.

Вот и завершена работа. Новые балки крепятся к старым балкам и поддерживаются домкратами 4×4 и винтовыми домкратами.

После того, как новые балки были установлены, мы нашли места, где бетонные блоки могли ровно лежать на земле, чтобы они не треснули под давлением. После того, как они были на месте, мы подняли балку 4″x6″x8′ так, чтобы она пересекла все четыре новых балки, сдвинув винтовые домкраты под нее. Когда балка хорошо опирается на домкраты, мы медленно поворачивали красные рукоятки, пока балка не коснулась двух балок. Затем мы продолжали поворачивать, пока он не коснулся всех четырех балок (две нижние балки поднялись, чтобы оказаться на одной линии с двумя верхними). Крича сквозь пол жене моего брата, мы смогли координировать медленное вращение винтовых домкратов до тех пор, пока щель между полом и плинтусом не исчезла.

Вот конечный продукт. Итого, эта работа обошлась моему брату в 150-200 долларов, тогда как профессионал легко взял бы 800-1000 долларов. Я признаю, что это, вероятно, не работа для новичка, но люди с небольшим опытом и уверенностью могут легко отремонтировать провисшие полы в своих домах.
