Цоколь из кирпича: Цоколь из кирпича на ленточный фундамнет

устройство, виды блоков, чем его закрыть, а также пошаговая инструкция по возведению

Когда речь заходит о фундаменте, большинство людей тут же представляет себе ленточное основание.

И не зря, ведь лента — это базовый тип, наиболее удачная и надежная опорная конструкция.

Ни один вид фундамента не может продемонстрировать такое сочетание качеств, экономичности и простоты, как ленточный.

Он имеет несколько вариантов конструкции, расширяющих возможности основания и позволяющих получить оптимальный вариант для данных условий.

Рассмотрим один из специфических рабочих моментов, возникающих при ленты — создание кирпичного цоколя.

Содержание статьи

• 1 Плюсы и минусы цоколя из кирпича на ленточном фундаменте
• 2 Виды кирпичей и какой из них наиболее оптимален
• 3 Как рассчитать количество кирпича
• 4 Выбор ширины и высоты
• 5 Виды кладок
• 6 Общая схема возведения
  • 6.1 Заготовка раствора
  • 6.2 Подготовка основания
  • 6. 3 Гидроизоляция
  • 6.4 Кладка первого ряда
  • 6.5 Облицовка
  • 6.6 Как обойти углы
  • 6.7 Обустройство отмостки
  • 6.8 Завершающие этапы
• 7 Полезное видео
• 8 Заключение

Плюсы и минусы цоколя из кирпича на ленточном фундаменте

Кирпичный цоколь имеет следующие достоинства:

• Сборка из штучных материалов медленнее, но не требует времени на выдержку материала, поэтому в конечном счете происходит гораздо быстрее, чем бетонная отливка.

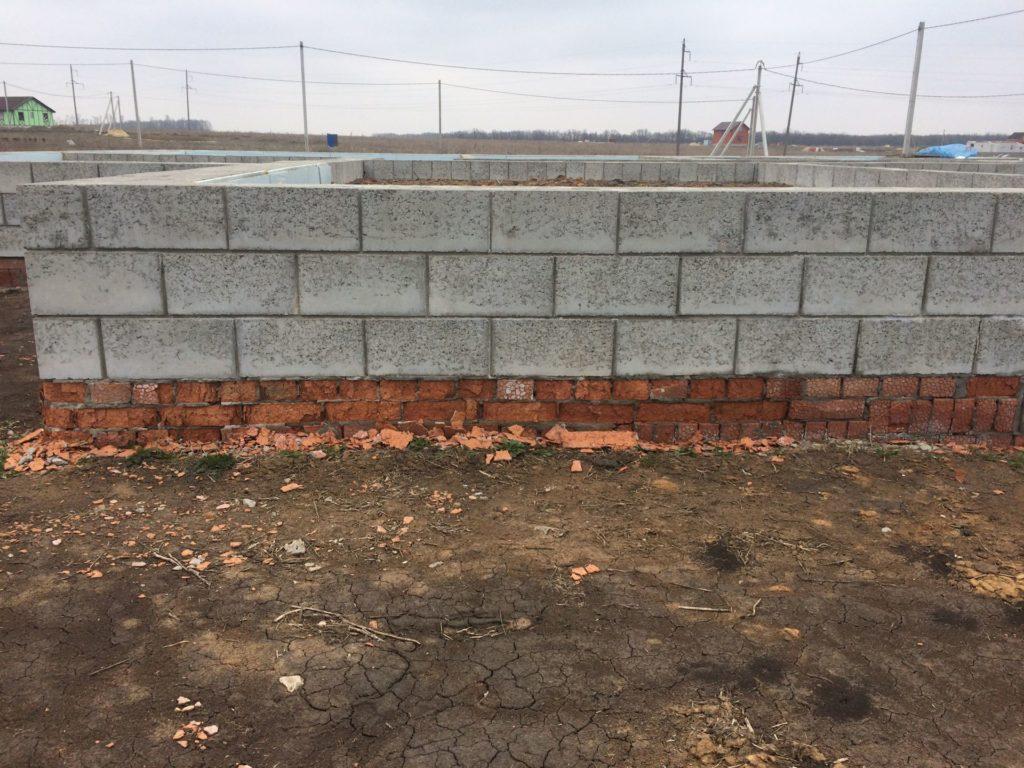

• Кирпичный цоколь позволяет исправить недочеты, допущенные в процессе отливки ленты. В частности, можно исправить форму, выровнять углы и т.п.
• Появляется промежуточный слой между стенами и лентой, позволяющий перераспределить нагрузку и более равномерно передать ее на ленту.
• Кирпич обладает определенными теплоизоляционными способностями, позволяющими улучшить микроклимат нулевого уровня или первого этажа.

К недостаткам следует отнести:

• Кирпич способен впитывать влагу, что создает проблемы для конструкции всего дома и требует принятия соответствующих мер.
• Кирпичная кладка — трудоемкий процесс, требующий навыков и опыта.
• Несущие способности кирпича ниже, чем у бетонной отливки.
• Большое количество соединительных швов существенно ослабляет кладку, делая цоколь уязвимым к механическим нагрузкам и воздействию влаги.

И достоинства, и недостатки напрямую вытекают из свойств кирпича, поэтому их следует считать типичными особенностями строительного материала.

Виды кирпичей и какой из них наиболее оптимален

Существует немало разновидностей кирпичных блоков, но для кладки цоколя годятся далеко не все.

Например, силикатный кирпич, при внешней привлекательности, не может быть использован для строительства цоколя из-за низкой несущей способности и высокой гигроскопичности.

Эти два качества недопустимы для цоколя, так как этот элемент принимает на себя практически полный вес дома и дождевые стоки с поверхности стен.

Оптимальным вариантом материала станет полнотелый керамический кирпич. Он имеет наиболее удачное сочетание качества, цены и эксплуатационных показателей.

Некоторые источники в качестве подходящего варианта указывают клинкерный кирпич. Это — весьма спорный вариант.

Дело в том, что клинкер практически не впитывает воду.

Это является как достоинством, так и недостатком материала, поскольку для качественного сцепления с кладочным раствором необходимо, чтобы материал мог впитывать влагу. Иначе прочность соединения исчезает, а швы начинают оказывать неблагоприятное воздействие.

Они впитывают влагу, которая замерзает и расширяется, разрушая кладку.

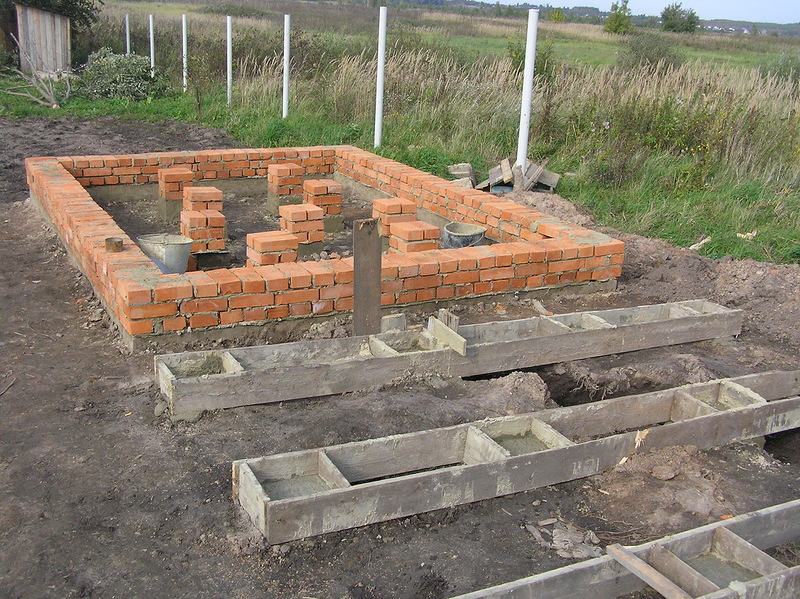

Как рассчитать количество кирпича

Расчет количества материала производится исходя из параметров цоколя.

Его высота всегда кратна целому числу рядов, а соответствует обычным типам кладки:

• В полкирпича (120 мм). На 1 м2 кладки (с учетом швов) уходит 51 штука стандартного одинарного кирпича.
• В кирпич (250 мм). 102 кирпича на 1 м2.
• В полтора кирпича (380 мм). 153 шт/м2.
• В два кирпича (510 мм) 204 шт/м2 и т.д.

Необходимое количество кирпича можно рассчитать по площади ленты, руководствуясь приведенными нормативами.

Можно подойти к решению вопроса иначе и сосчитать количество брикетов поштучно, разделив длину ленты на длину одной штуки и умножив на количество кирпичей в толщину кладки и затем умножив на число рядов.

Для тех, у кого нет времени или желания заниматься подсчетами, моет быть полезен онлайн-калькулятор.

Их много, все они действуют по единому принципу — в соответствующие окошечки вводятся собственные данные — длина ленты, ширина, прочие исходные данные.

В результате получается нужное значение с учетом величины и других особенностей выбранного типа кирпича.

ВАЖНО!

В любом варианте полученный результат следует увеличить на 15-20 %, чтобы компенсировать потери от некачественной резки, боя или иные непроизводительные расходы материала.

Выбор ширины и высоты

Ширина цоколя — параметр, связанный с толщиной ленты и стен дома.

Существует три варианта:

• Выступающий. Он толще, чем стены, поэтому дождевая влага стекает прямо на него. Это способствует разрушению цоколя и требует установки защитного козырька и обшивки.
• Выстроенный вровень с плоскостью стен. Представляет собой продолжение внешних стен, но при установке обшивки толщина увеличивается и делает его выступающим.
• Западающий тип цоколя. Его толщина меньше, что позволяет при монтаже обшивки выровнять плоскость стены и цоколя, образовав гармонично сочетающиеся поверхности.

Выбор наиболее подходящего варианта производится при сопоставлении несущих способностей материала и толщины основания, на сколько оно позволяет делать кладку той или иной толщины.

Высота цоколя — предмет постоянных споров и дискуссий.

Основными критериями выбора высоты являются

:

• Максимальная высота снегового покрова за последние годы.
• Уровень пола первого этажа (нулевой уровень).

Для регионов со снежными зимами высота снежного покрова является существенным фактором, так как при начале таяния низкий цоколь может стать причиной намокания стен.

Уровень пола первого этажа является технологически оправданным ориентиром, позволяющим упростить строительные работы и обойтись без лишних мероприятий.

Виды кладок

Существует много видов кладки, имеющих декоративное или чисто практическое значение.

Выбор наиболее подходящего варианта в первую очередь обусловлен толщиной цоколя.

Поскольку цоколей в полкирпича не бывает, минимальный вариант — кладка в кирпич. Основным элементом кладки является перевязка, т.е. размещение кирпичей таким образом, чтобы все швы пересекались цельными брикетами.

Самым известным способом перевязки является обычная ложковая кладка, но она не позволяет перевязывать внешние и внутренние ряды между собой.

Поэтому чаще всего используют цепную кладку, когда один ряд кирпичей укладывается обычным ложковым способом, а другой ряд — тычковый, т.е. состоящий из кирпичей, уложенных поперек оси стены.

ОБРАТИТЕ ВНИМАНИЕ!

При использовании цепной кладки существуют специальные правила, предписывающие укладку тычком первого и последнего ряда, выступающих элементов или участков, расположенных непосредственно под балками.

Общая схема возведения

Порядок действий при укладке кирпичного цоколя:

• Подготовка поверхности ленты, гидроизоляция, установка шнура-причалки.
• Укладка первого ряда кирпичей.
• Подъем угловых участков.
• Заполнение промежутков между углами.
• Укладка верхнего ряда, гидроизоляция поверхности цоколя.

В зависимости от конструктивных особенностей дома могут потребоваться некоторые дополнительные действия, например, выкладка криволинейных участков цоколя и т.п.

Выполнение таких работ производится по специальной методике, принятой для подобных элементов.

Заготовка раствора

Прежде всего надо марку раствора. Она должна быть в 2 раза ниже марки кирпича, это позволит предотвратить появление трещин.

Если используется полнотелый керамический кирпич марки М200, то раствор нужен марки М100.

Если он будет изготавливаться самостоятельно на площадке, то необходимо выдерживать пропорции:

• 1 часть цемента.
• 4-5 частей песка.

Пропорции указаны для цемента марок М400-500. Если раствор будет приобретаться в готовом виде, то необходимо организовать доставку и подготовить все к моменту появления раствора, так как срок жизнеспособности у него ограничен и не терпит длительных задержек

.

Подготовка основания

Поверхность ленты должна быть тщательно подготовлена к укладке кирпича. При наличии неровностей, перепадов или иных изъянов, на нее наносится выравнивающий слой цементного раствор.

Необходимо проследить, чтобы он образовал максимально ровную и горизонтальную площадку.

Это позволит создать ровную и прочную кладку, имеющую швы одинаковой толщины, что важно для равномерного распределения нагрузок и получения максимальной несущей способности цоколя.

Гидроизоляция

Поверхность ленты, подготовленная и выровненная, подлежит качественной .

Эта процедура призвана исключить возможность впитывания влаги из бетона в кирпич, что опасно и грозит быстрым разрушением цоколя.

В качестве гидроизоляции традиционно используется двойной слой качественного рубероида, с промежуточным нанесением битумной мастики.

Существует много других вариантов, но рубероид является наиболее дешевым, долговечным и простым в работе материалом, поэтому предпочтение обычно отдается ему.

Кладка первого ряда

Первый ряд кирпича устанавливают в тычковом (поперечном) положении по длине цоколя.

Нередко встречаются рекомендации укладывать его без раствора, мотивированные тем, что к поверхности рубероида раствор не пристанет.

Это является неправильным предложением. Раствор имеет достаточную адгезию к рубероиду.

Кроме того, слой раствора позволит подровнять ряд кирпичей, которые не всегда имеют идеальные размеры.

Вертикальные швы также нуждаются в связке, которую сложно создать без использования раствора. Слой раствора максимально плотно ляжет на поверхность, что позволит распределить нагрузку оптимальным способом и избежать появления слабых «висящих» участков.

Наконец, наличие раствора позволит закрыть армирующую сетку, создающую прочную и ровную основу для кирпичной кладки.

Облицовка

Порядок действий:

• Кирпич равномерно раскладывают стопками по всей длине ленты, чтобы сократить время на доставку материала при выполнении кладки.
• Подготовленный раствор помещают в емкость, удобную для перемещения вместе с каменщиком.
• Подготавливаются (или приобретаются) все необходимые инструменты — кельма, мастерок, кирочка, порядовка и т. д.
• Производится кладка кирпича по намеченной схеме.

ВАЖНО!

Для получения качественной кладки необходимо соблюдать аккуратность и постоянно контролировать процесс с помощью натянутого шнура.

Как обойти углы

Кладка кирпича начинается с выкладки углов. Обычно их поднимают на несколько рядов (4-6), после чего выкладывают промежутки.

Сначала углы укладывают без раствора, чтобы проверить точность прямых углов, определить горизонталь и прочие параметры (примерочная выкладка). После этого устанавливаются контрольные шнуры и производится выкладка углов уже с использованием раствора.

Все кирпичи по углам должны быть перевязаны друг с другом, наличие двух вертикальных швов друг над другом не допускается.

Важно проверять одинаковость диагоналей цоколя, которая свидетельствует о точности прямых углов строения.

Обустройство отмостки

Отмостка — это бетонная отливка, залитая по грунту, примыкающая к наружной стене ленты или цоколя.

Она имеет ширину до 60 см (или немного больше выступа свеса крыши). Обычно устанавливают опалубку, представляющую собой ряд вертикально установленных досок.

Между стеной и опалубкой укладывается армирующая сетка, укрепляющая и предохраняющая ее от образования трещин.

Для исключения осушения на грунт рекомендуется уложить слой геотекстиля.

Правильно изготовленная отмостка защищает пазухи засыпанной траншеи от проникновения стоков дождевой или талой воды, исключая контакт ленты с влагой.

Завершающие этапы

После укладки верхнего ряда цоколя поверхность покрывают завершающим слоем раствора и тщательно выравнивают.

Когда он засохнет, на поверхность укладывается слой гидроизоляции, такой же, как и на поверхности ленты перед укладкой кирпича.

Кроме этого, выполняются процедуры , монтажа защитной обшивки цоколя. Везде, где необходимо, обустраиваются продухи, технологические отверстия для подвода коммуникаций, козырьки для стока влаги и т. д.

Полезное видео

В данном разделе Вы сможете ознакомиться с цоколя из кирпича на ленточном фундаменте, чем закрыть цоколь, а также с блоками из керамзитобетона:

Заключение

Кирпичный цоколь является распространенным элементом конструкции дома.

Он позволяет уменьшить высоту ленты, распределить нагрузку от внешних стен дома и обеспечивает надежную отсечку от воздействия влаги, предотвращая капиллярное впитывания воды из слоев грунта или влажного бетона.

При выполнении работ следует действовать строго по правилам, постоянно контролировать положение кирпичей, горизонталь и соответствие длины диагоналей.

Соблюдение требований технологии позволит получить качественный и прочный цоколь из кирпича.

Цоколь из кирпича на ленточный фундамент

Цоколь из кирпича на ленточный фундамент

Цоколь является «переходом» от фундамента непосредственно к зданию, поэтому при его возведении очень важно соблюдать все правила и стандарты, и ни в коем случае не отступать от проекта (если таковой имеется).

Цоколь из кирпича можно выложить на фундаменте из любого материала, будь то железобетон или бутовая кладка. Важно только учитывать вес будущих стен здания, чтобы они своей тяжестью не создали излишней нагрузки, которая будет выше несущей способности цоколя. Обычно цоколь из кирпича выкладывают для деревянных или щитовых домов.

Чаще всего фундамент выступает от земли на расстоянии от 30 до 90 см. Высота цоколя не должна быть меньше 50 см. конечно, если здание возводится на склоне, то высота цоколя может и увеличиться. В зданиях с цокольным этажом его величина может достигать двух метров.

Возведение кирпичного цоколя имеет свои особенности, поскольку он не в полной мере противостоит влаге, что сказывается на его долговечности. Устройство кирпичного цоколя на ленточном фундаменте – один из самых удобных, а потому и распространенных способов, поскольку цоколь как бы является продолжением фундамента.

Какой выбрать кирпич

Лучше всего использовать полнотелый кирпич. Преимущество полнотелого кирпича в том, что он в отличие от пустотелого, будет меньше пропускать влагу. Ведь пустотелый кирпич рано или поздно накопит внутри себя конденсат, который проникнет в материал и постепенно разрушит кирпич. Для этого понадобится всего несколько лет. Как итог – разрушение кирпичной кладки и деформация всего сооружения.

Кладка кирпича — фото

Если говорить конкретно о марке кирпича, то стоит обратить внимание на полнотелый обожженный кирпич, технические показатели которого по устойчивости и противостоянию сжатию будут отвечать показателю М-200 и выше, а уровень морозоустойчивости – не ниже F 50.

Кроме этого, чтобы кирпичная кладка цоколя прослужила подольше, нужно ответственно отнестись к обеспечению ее изоляцией от влаги и перепада температур.

Защита от влаги

Прежде, чем приступить к укладыванию первого ряда кирпичей, на фундамент следует уложить слой гидроизоляции.

Для этого могут послужить два слоя рубероида, склеенные между собой битумной смазкой (это самый дешевый вариант), мастика или битумная смазка (ею обрабатываются все поверхности) или смесь кварцевого песка, цемента и активных добавок.

Укладка слоя гидроизоляции

Закончив укладывать кирпичи цоколя, следует уложить второй слой гидроизоляции на высоте нижнего уровня перекрытия цоколя.

Нередко для того, чтобы обеспечить более надежную защиту цоколя от влаги, вокруг него возводят цоколь-экран из железобетонных плит или тонких листов асбоцемента.

Теплоизоляция цоколя

С целью предохранения цокольной кладки от перепадов температуры самым лучшим материалом послужит пенополистирол. Его закрепляют по внешней стороне готового цоколя. Важно при этом правильно подобрать клеящий материал – мастику или клей – они не должны содержать в своем составе ацетон, сольвент или какие-либо другие растворяющие вещества. Мастику лучше выбирать холодную.

Процесс теплоизоляции цоколя

Но если есть ограничения в финансах, то для утепления подойдет простое оштукатуривание поверхности цоколя, при этом приклеивать утеплитель не нужно.

Начало кладки

Самым лучшим раствором для кладки цоколя из кирпича признан раствор марки М-75.

Раствор следует выложить и хорошо разровнять. Толщина слоя – не меньше двух сантиметров. В этот слой раствора помещается сетка из арматуры, для которой используется проволока ВР-1 сечением 4 мм. Размер ячейки – 50 на 50 мм.

После выполнения этих «процедур» можно приступать к укладке.

Кладка цоколя из кирпича

Выложив четыре ряда цоколя, снова нужно выложить армированную сетку. Соблюдение этого условия обеспечит кирпичному цоколю прочность и пространственное укрепление.

Правила монтажа

Выкладывать кирпичную кладку цоколя следует горизонтальными рядами. Самостоятельно можно построить кирпичный цоколь однорядной укладкой, чередуя слои поперек стен (тычковые) и вдоль стен (ложковые).

1.  непременно нужно обеспечивать обвязку швов соседних рядов, то есть они не должны совпадать;
2.  угол между границами кирпичей в соседних рядах нужно строго контролировать – он должен быть прямым;
3.  необходимо создать вентиляционные проемы по периметру цоколя, размер которых может быть от 15 до 25 см через каждые три метра по периметру цоколя на расстоянии около 15 см от грунта.
4. Следует еще на этапе завершения строительства ленточного фундамента учесть необходимость соответствия толщины укладки кирпичного цоколя заявленной по схеме — она должна быть кратна размеру кирпича: для одного – 25 см, для двух – 51 см, для полутора – 38. Высота при этом не должна быть ниже 35 см.

   Процесс укладки кирпича на фундамент

Устройство отмостки

При возведении цоколя создание отмостки – обязательный этап, поскольку она защищает цоколь от поверхностных вод. Максимальная ширина ее – не более 60 см. Но стоит также учесть и вынос крыши здания – ширина отмостки должна быть на 20 см больше.

Устройство отмостки для частного дома

Материалом для нее служат асфальт, бетон, камень. Начинать ее установку нужно с угла, обработав предварительно герметиком все стыки.

Облицовка цоколя

Монтаж облицовки – это еще один этап гидроизоляции. Поскольку кирпичный цоколь подвержен влиянию атмосферы, плохо противостоит влаге, в качестве отделочных материалов, как правило, выбирают материалы с большим сроком службы и высоким уровнем влагостойкости.

Процесс облицовки цоколя

К ним относятся керамическая плитка, камень – как натуральный, так и искусственный. Не исключено также использование штукатурки.

Устройство цоколя на ленточном фундаменте – дело кропотливое, но наверняка трата сил и времени будет оправдана, ведь цоколь – это защита здания от воздействия внешних факторов, к тому же, он придает зданию завершенный и неповторимый вид.

Видео — кладка цоколя из кирпича на фундамент

Кирпич Ketley – Цокольный кирпич

Группа PL

Все специальные кирпичи доступны в стаффордширском синем, коричнево-тигровом и красном цветах.

---

PL 1

Ограничитель плинтуса или ограничитель наклона (левый или правый)

Тип № .	А	Б	С	Д	Е	Ф
PL 1.1	215	102	65	9	159	46
ПЛ 1.2	215	102	65	23	173	60





PL 2

Цоколь

№ типа .	А	Б	С	Д	Е
PL 2.1	215	102	65	9	159
ПЛ 2.2	215	102	65	23	173

PL 3

Plinth Ratcher

Тип № .	А	Б	С	Д	Е
ПЛ 3.1	215	102	65	9	46
PL 3.2	215	102	65	23	60







PL 4

Плинтус внутренний возвратный (длинный) (левый или правый)

Тип № .	А	Б	С	Д	Е	Ф
PL 4.1	215	102	65	9	46	169
PL 4.2	215	102	65	23	60	155

PL 5

Внутренний возврат плинтуса (короткий) (слева или правая)

Тип № .	А	Б	С	Д	Е	Ф
PL 5.1	215	102	65	9	159	46
PL 5. 2	215	102	65	23	173	60







PL 6

Угол плинтуса внутренний (левый или правый)

Тип № . А Б С Д Е Ф α ПЛ 6.1 164 2) 102 65 9 51 46 30° PL 6.2 164 2) 102 65 23 51 60 30° ПЛ 6.3 164 2) 102 65 9 51 46 45° PL 6. 4 164 2) 102 65 23 51 60 45° PL 6.5 164 2) 102 65 9 51 46 60° PL 6.6 164 2) 102 65 23 51 60 60° ПЛ 6.7 159 1) 102 65 9 102 46 30° PL 6.8 159 1) 102 65 23 102 60 30° ПЛ 6.9 159 1) 102 65 9 102 46 45° PL 6.10 159 1) 102 65 23 102 60 45° ПЛ 6. 11 159 1) 102 65 9 102 46 60° PL 6.12 159 1) 102 65 23 102 60 60°



PL 6.13	215 2)	102	65	9	102	46	30°
PL 6.14	215 2)	102	65	23	102	60	30°
PL 6.15	215 2)	102	65	9	102	46	45°
PL 6.16	215 2)	102	65	23	102	60	45°
PL 6. 17	215 2)	102	65	9	102	46	60°
PL 6.18	215 2)	102	65	23	102	60	60°

Примечание:
1) Подходит для четвертной связки без резки
2) Подходит для полускрепления без обрезки

PL 7

Цоколь с внешним возвратом (левый или правый)

Тип № .	А	Б	С	Д	Е	Ф
PL 7.1	215	102	65	9	159	46
PL 7. 2	215	102	65	23	173	60







PL 8

Внутренний возврат одинарного бруса с внутренним скосом (квадратный внешний угол на станине)

Тип № .	А	Б	С	Д	Е	Ф	α
стр. 8.1	159 1)	102	65	9	102	46	30 или
PL 8.2	159 1)	102	65	23	102	60	30 или
PL 8. 3	159 1)	102	65	9	102	46	45 или
PL 8.4	159 1)	102	65	23	102	60	45 или
PL 8.5	159 1)	102	65	9	102	46	60 или
PL 8.6	159 1)	102	65	23	102	60	60 или
PL 8.7	215 1)	102	65	9	102	46	30 или
PL 8.8	215 1)	102	65	23	102	60	30 или
PL 8. 9	215 1)	102	65	9	102	46	45 или
PL 8.10	215 1)	102	65	23	102	60	45 или
стр. 8.11	215 1)	102	65	9	102	46	60 или
PL 8.12	215 1)	102	65	23	102	60	60 или

Примечание:
1) Подходит для четвертной связки без резки
2) Подходит для полускрепления без обрезки

PL 9

Плинтус косой (левый или правый)

Тип № .	А	Б	С	Д	Е	Ф	α
PL 9.1	164	102	65	9	51	46	30 или
PL 9.2	164	102	65	23	51	60	30 или
PL 9.3	164	102	65	9	51	46	45 или
PL 9.4	164	102	65	23	51	60	45 или
PL 9.5	164	102	65	9	51	46	60 или
PL 9. 6	164	102	65	23	51	60	60 или

Цокольный кирпич производства Bovingdon Brickworks

Кирпич и блоки

>

Кирпичи и кирпичная кладка

>

Кирпичи специальной формы

Кирпич и блочная кладка “>> Кирпич и кирпичная кладка > Кирпич особой формы

by Bovingdon Brickworks

Нажмите на изображение, чтобы открыть увеличенный вид

by Bovingdon Brickworks

Обычно используется для эстетической детализации, где требуются четкие линии, например. возвраты, оконные подоконники, детали выступа, бордюры и заглушки.

• Цвет: белый
• Uniclass Код: Pr_20_93_52
• Uniclass Название: Кирпичные стеновые блоки

Доступно для загрузки 1 файла, в том числе: Изображения.

Перейти к: Спецификация | Загрузка файла

Аналогичные изделия из кирпича специальной формы

Описание продукта

Обычно используется для эстетической детализации, где требуются четкие линии, например возвраты, оконные подоконники, детали выступа, бордюры и заглушки.

Подробная спецификация для цокольного кирпича (кирпич специальной формы)

Материалы и отделка
Цвет (?)	Белый

Обратите внимание, что эти свойства продукта не заменяют литературу производителя, и всегда рекомендуется Bovingdon Brickworks следует проконсультироваться перед указанием.

Загрузка файлов для цокольных кирпичей

2D САПР

3D САПР

Брошюры

Тематические исследования

Сертификаты и стандарты

Изображения [1]

Эксплуатация и техническое обслуживание

Технические характеристики

Технический

	bovingdon-brickworks-ltd_plinth-bricks_photo_0_c6384dd1-570c-4777-806a-f80567fd1ecb. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
