Чертеж стропильной системы вальмовой крыши: виды, основные параметры

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Содержание

Что такое вальма
Виды вальмовых стропильных систем
Создание чертежа стропильной системы вальмовой крыши
1. Измеряем габаритные данные строения
2. Выбор оптимальной высоты крыши
3. Выбор угла наклона ската вальмовой кровли
4. Выбираем точки (шаг) установки стропилин
5. Определяем длину конька
6. Рассчитываем количество необходимого материала

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

высота расположения конька;
длина ската;
угол наклона;
количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

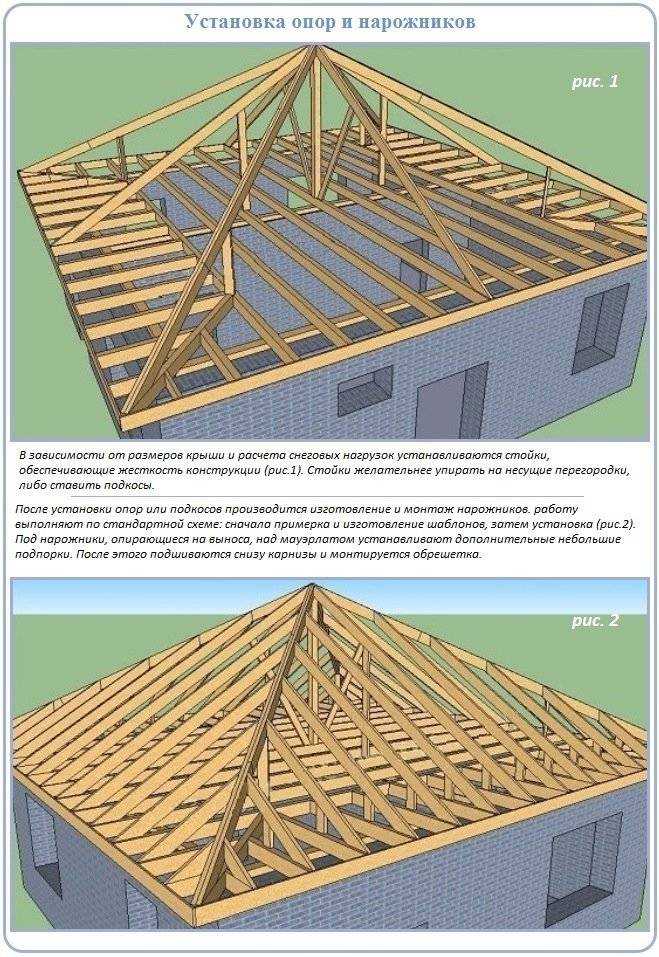

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам;
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

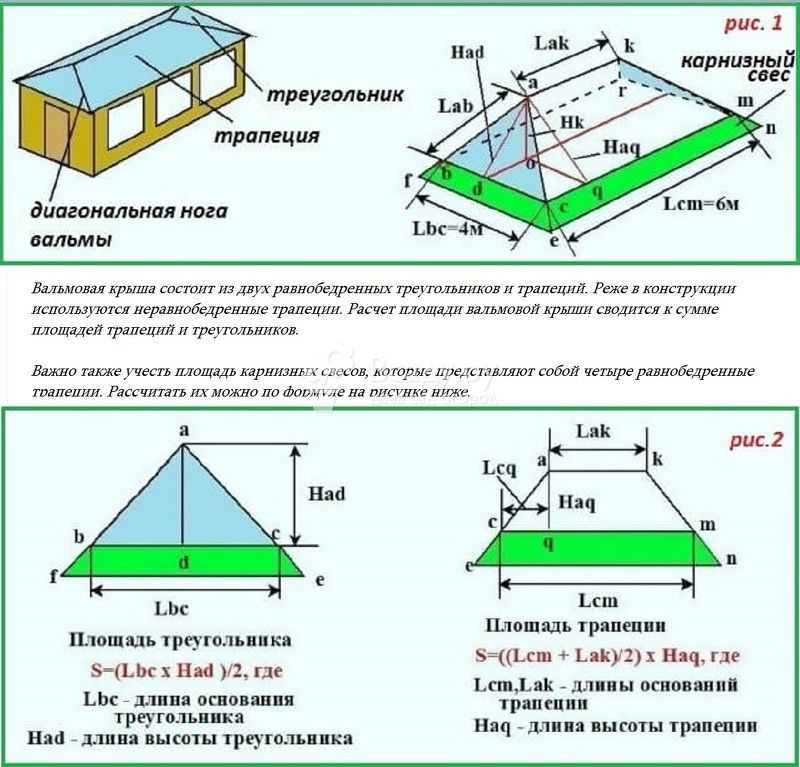

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Вальмовая крыша, её конструкция, виды, достоинства и недостатки

1643367360 вальмовая крыша,вальмовая стропилина,вальмовая нога,вальма,виды крыш,стропильная система

Вальмовая крыша

Вальмовая крыша – это вид четырёхскатной крыши с характерными особенностями стропильной системы и плоскостей кровли. Важнейшим элементом стропильной системы является вальмовая нога или вальмовая стропила, которая упирается в конёк под тупым углом в разных плоскостях, обеспечивая тем самым повышенную прочность стропильной конструкции. Две противоположные плоскости вальмовой кровли представляют собой наклонённые трапеции, а две другие, как правило, две треугольные плоскости. Именно эти две треугольные плоскости и принято называть вальмами.

Разберёмся, что же такое вальма.

Достаточно традиционным явлением в строительстве оказывается ситуация, когда незнакомое и, казалось бы, незнакомое слово относят к немецкому языку. Аналогично обстоят дела и с вальмой.

Происхождение слова “вальма” относят к немецкому языку как:

Walm или Walben – скошенная крыша
Walm – стог сена
Walra – треугольный скат

Во первых, интересен факт, что разные авторы “walm” указывают с разными переводами, а во вторых, если вы попробуете перевести это слово в различных переводчиках, то очень удивидесь.

В действительности есть простое русское слово “вал”, на который очень похожа вальмовая крыша, а вальмовые ноги “навалены” на конёк.

Ну а если серьёзно, то вальмовая крыша – это достаточно распространённый вид крыш в регионах с сильными ветрами и высоким количеством осадков, как в виде снега, так и дождя. Почему же так происходит?

Конструкция вальмовой крыши

Дело именно в конструкции вальмовой крыши.

Стропильная система вальмовой крыши отличается от стропильной системы простой двускатной крыши наличием вальмовых стропил. Это стропилины, которые к коньку подходят не под прямым углом, а под тупым углом.

Если в двускатной крыше стропилины, которые расположены напротив друг друга по отношению к коньку, противодействуют друг другу и создают жёсткость конструкции в поперечном сечении, то для жёсткости в продольном направлении этого нет. Для обеспечения продольной жёсткости и сопротивления ветровой нагрузке на фронтоны необходимо внутри конструкции делать дополнительные укосины, которые занимают внутреннее пространство.

Из-за наличия укосин в стропильной конструкции двускатной крыши оборудовать подкровельное пространство под жилую часть становится сложнее, а полезная площадь оказывается существенно меньше общего подкровельного пространства.

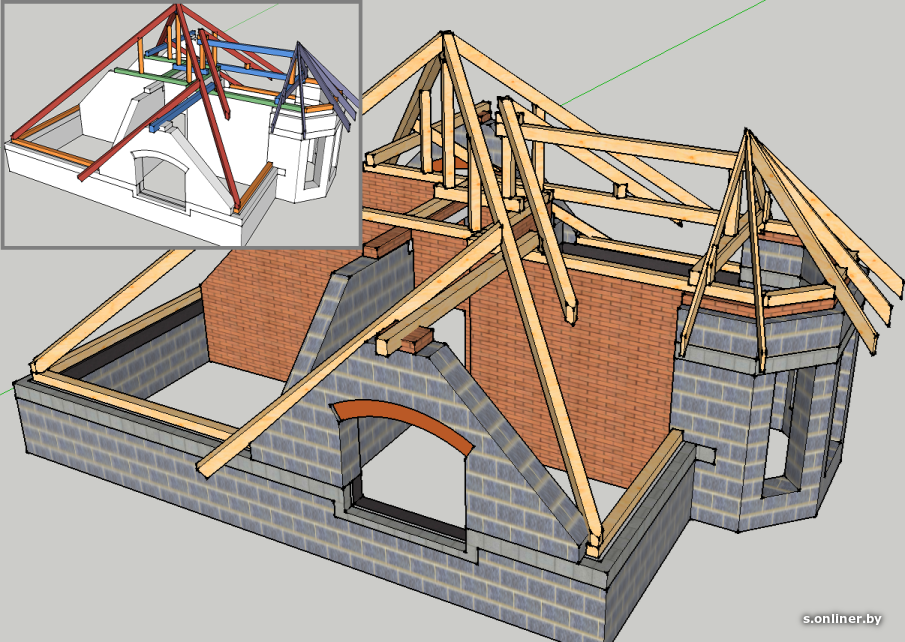

В стропильной системе вальмовой крыши роль укосин выполняют вальмовые стропилины (накосные, диагональные) или вальмовые ноги. Именно благодаря их наличию внутри подкровельного пространства нет дополнительных элементов жёсткости.

Устройство вальмовой крыши

Особенности вальмовой кровли

Следствием применения вальмовых ног или стропил является образование ещё двух скатов, которые имеют форму треугольников. Именно эти треугольники часто и называют вальмами. Два других ската оказываются не прямоугольной формы, а в виде трапеции. Таким образом появляется четырёхскатная кровля. А значит и необходимость дополнительных сопряжений плоскостей. Это приводит к необходимости более внимательного отношения к кровельному покрытию.

Само покрытие можно выбирать любое, но от его рельефности нужно определять угол наклона, чтобы не получались стыки, куда может заметать снег. Именно по этой причине предпочтительнее оказываются мелкорельефные и плоские кровельные покрытия.

Виды вальмовой крыши

Отличительными признаками вальмовой крыши являются наличие плоскости кровли в виде наклонённого треугольника – вальмы, а также применение вальмовых стропил. От сочетания этих признаков выделяют разные виды вальмовой крыши.

В классической вальмовой крыше вальмовые стропилины упираются в конёк, в результате чего образуется треугольная плоскость вальм и трапециевидные плоскости. Именно такой классический вариант исполнения и называют собственно вальмовой крышей.

В случае, если длина здания небольшая и близка к квадрату, то конёк может отсутствовать. В этом случае вальмовые ноги упираются друг в друга. Трапециевидная плоскость не формируется, все плоскости треугольные. Такой вид крыши называют шатровой.

В качестве разновидности вальмовых крыш часто называют полувальмовую крышу, но к таким относят принципиально различающиеся варианты.

Крыша имеет четыре плоскости кровли, две из которых треугольные. Но эти плоскости не опускаются до уровня обвязки или мауэрлата. Дело в том, что в такой крыше нет вальмовых ног, которые упираются в мауэрлат и конёк, выполняя несущую функцию. То есть по устройству стропильной системы это двускатная крыша. В такой крыше получающаяся вальма – это не более чем форма реализации свеса кровли, которая лучше защищает фронтон от дождевых осадков. Два основных ската не имеют трапециевидной формы.

Может быть внешне похожий вариант, но в котором действительно присутствуют вальмовые стропилины, только они упираются в мауэрлат верхней части фронтона. Такой вид крыши принято называть голландским.

Другой разновидностью полувальмовой крыши является датский вариант. В нём присутствуют вальмовые ноги, но упираются они не в конёк, а в доску, которая приколочена ниже конька к крайним перпендикулярным коньку стропилам. В результате в верхней части образуется небольшой фронтон треугольной формы, а сам вальмовый скат оказывается трапециевидной формы.

Так как в случае с классической вальмовой крышей и датской крышей для реализации мансарды нет возможности сделать традиционные окна в стене, то делаются либо мансардные окна в плоскости, либо слуховые окна, которые образуют сложную ломаную линию.

Устройство полувальмовой крыши голландского типа

Устройство полувальмовой крыши датского типа

Преимущества вальмовой крыши

Выше уже говорилось, что особенность конструкции вальмовой крыши заключается в применении вальмовых стропил, а это приводит:

к увеличению жёсткости стропильной конструкции
к возможности отказа от внутренних укосин и освобождению подкровельного пространства для оборудования мансарды.

Следствием изменения в стропильной конструкции является увеличение количества скатов, но при этом площади отдельных скатов уменьшаются, благодаря этому снег легче сходит с крыши.

Кроме этого появление дополнительных скатов и полное или частичное исключение фронтонов повышает защиту от осадков, фронтоны не намокают от косых дождей.

Дополнительно появляется возможность сделать свесы, которые защищают стены от дождя не только с двух сторон, но и со всех сторон, а это важно для влажных регионов или регионов, где происходит смена направления движения воздушных масс и осадков.

Исключение фронтонов приводит к повышению ветровой устойчивости крыши, так как она оказывается обтекаемой формы.

Недостатки вальмовой крыши

Если бы такой вид крыши имел только одни преимущества, то все делали бы именно его. Какие же недостатки существуют.

Общая площадь кровли увеличивается, а значит на кровельное покрытие необходимо потратить больше денежных средств. Этот пункт часто приводят как основной, но нужно не забывать, что появление дополнительного ската сопровождается исчезновением фронтона, который уже не придётся отделывать. Так что изменение в цене окажется незначительным.
Наличие скатов со всех сторон уменьшает общее подкровельное пространство, которое можно задействовать для обустройства мансарды. Это действительно так. Именно по этой причине когда планируется мансарда, то лучше делать мансардную крышу, которая максимально экономит подкровельное пространство. В тоже время в низких местах с вальмовой крышей можно поставить низкую мебель и с пользой задействовать всю площадь.
Исключение фронтонов приводит к отсутствию возможности установить окно, а значит и к отсутствию освещению. По этой причине возможность обустройства мансарды под вальмовой крышей необходимо продумывать заранее, чтобы установить мансардные окна.
Соединение элементов стропильной системы происходит не под прямым углам, а значит для изготовления такой крыши нужен больший опыт в плотнических работах. На самом деле именно это и является самым главным недостатком и ограничением в применении вальмовой крыши, так как делать её лучше специалистам. Для самостроя она не подходит.

Вальмовая крыша и её вариации очень хороший и надёжный вариант крыши, который отлично подходит для регионов с частыми осадками, большим объёмом снега зимой и сильными ветрами.

На территории России она окажется идеальной для северных и северо-западных регионов.
