Размер тетивы ширина и толщина для лестницы — основные тезисы

Главная » Лестницы » Размер тетивы ширина и толщина для лестницы — основные тезисы

Содержание

Крепление тетивы на лестницах с поворотом на 180 градусов: а — к стойке промежуточной площадки; б — криволи­нейным элементом и с помощью типов на клею

Каждая лестница имеет опорные элементы — в зависимости от конструкции это могут быть тетивы и косоуры. Форма и размеры этих элементов определяется формой ступеней и допустимой нагрузкой на лестни­цу, а также видом материала, из которого они изготов­лены. Единовременная общая нагрузка на основную междуэтажную, а также на входную лестницу должна быть не менее 250 кг. В чем разница между тетивой и косоуром и когда целесообразно использовать эти элементы — об этом мы поговорим в этой статье.

В этом случае качество вашего сооружения будет зависеть от материалов, которые вы выберете для его изготовления. Безусловно, натуральное дерево является лучшим вариантом, однако некоторые элементы конструкции изготовленные из ДСП, также прекрасно вписываются в общих дизайн лестницы. Кроме того, используя искусственный материал, вы сможете сэкономить свой бюджет. Теперь мы подумаем, какие доски нужны для лестниц?

Выбираем материал

Выбрав вид лестницы, необходимо рассчитать ее параметры. Владельцы двухъярусных домов в основном предпочитают деревянные лестницы, соединяющие первый и второй этажи. Сегодня на рынке имеется большой выбор готовых конструкций. Тем не менее, если точно придерживаться инструкции, ее можно создать самостоятельно.

В этом случае качество вашего сооружения будет зависеть от материалов, которые вы выберете для его изготовления. Безусловно, натуральное дерево является лучшим вариантом, однако некоторые элементы конструкции изготовленные из ДСП, также прекрасно вписываются в общих дизайн лестницы. Кроме того, используя искусственный материал, вы сможете сэкономить свой бюджет. Теперь мы подумаем, какие доски нужны для лестниц?

Ступени могут быть седельными (укладываемыми на горизонтальные поверхности косоуров) или врезными (утопленными в тетивы). Не менее важно выбрать толщину ступеней, которая зависит не только от используемого материала, но и от глубины проступи и ширины лестничного марша ( табл. 2 ).

Несущая часть лестницы: тетивы и косоуры

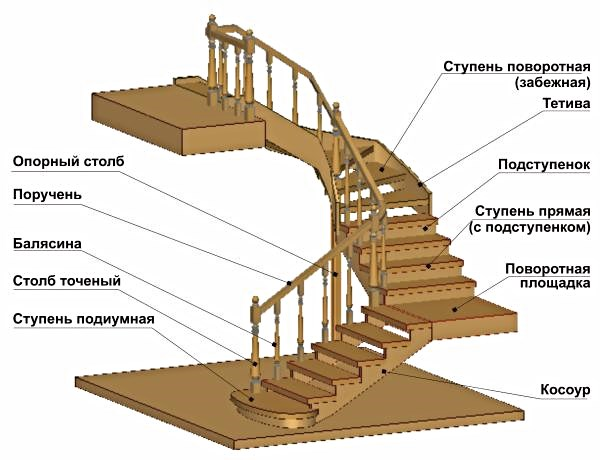

Важнейшие конструктивные элементы лестницы — ее несущая часть (тетивы или косоуры). Правильный выбор сечения материала для них — основа безопасности пользования лестницей. Рекомендуемые размеры тетив для врезных лестниц без подступенков приведены в табл. 3 , а косоуров для седельных лестниц — в табл. 4 ( см. рис. 5 ).

Пролет, м	Толщина тетив, см
	4.2	5.2	6. 2
3.25	28	28	28
3.5	30	28	28
3.75	30	28	28
4.0	30	30	28
4.25	30	32	30
4.5	30	34	32

Для того, чтобы расчеты на калькуляторе не прошли впустую, важно знать основные параметры надежной и практичной лестницы (ГОСТ и СНиП). Перечень стандартов большой, но в первую очередь учитываем следующие:

Основные параметры лестниц

Для того, чтобы расчеты на калькуляторе не прошли впустую, важно знать основные параметры надежной и практичной лестницы (ГОСТ и СНиП).

Перечень стандартов большой, но в первую очередь учитываем следующие:

• Оптимальное количество прямых и поворотных ступеней – от 3 до 16 (в идеале брать нечетное число).
• Комфортная для передвижения высота ступеней – от 12 до 20 сантиметров. Ширина – 23-25 сантиметров.
• Наклон лестницы – 30-35 градусов. Возможно увеличение до 45 градусов.
• Высота прямых перил – не менее 90 сантиметров. Если в доме живут дети, желательно увеличить ее до 150.

Соблюдение установленных параметров длины, ширины и глубины при расчете на калькуляторе обеспечивает отличный результат – удобная и безопасная лестница.

По форме тетивы различают три разновидности: прямые, спиралеобразные и изогнутые.

Особенности монтажа и расчетов

Тетива – это элемент, проектировка которого сопряжена со сложными и точными расчетами. Именно в этом заключается сложность изготовления тетивы. Если она имеет очень сложную конструкцию, для производства этой лестничной детали используют предварительно изготовленные шаблоны. В настоящее время их распечатывают посредством рулонного принтера или ЧПУ-станка, что является более высокотехнологичным методом.

В монтаже тетивы есть свои особенности. Чаще всего тетиву изготавливают толщиной на 5 см, шириной 30 см, длиной 2-5,5 м. Исходная длина тетивы рассчитывается с учетом длины марша.

Процесс крепления осуществляется методом вставления тетивы в паз балки. Ступени с обратной стороны крепят, непосредственно, к стене.

В качестве материала для изготовления тетивы используют лиственницу и сосну.

Лестницы на тетиве считаются классическим вариантом. Как правило, их не делают световыми (т.е. без подступенка), так как считается, что лестница на тетиве смотрится богаче с подступенком. Такие лестницы подходят для домов, где имеется большое пространство для лестницы.

Wikimedia Foundation . 2010 .

Смотреть что такое «Тетива лестницы» в других словарях:

ТЕТИВА — жен. (сканд.?) вообще: туго натянутая веревка, ужище, бичева, струна, жила; веревка или лесина, стягивающая, напрягающая что либо.

Тетива судовая, бичева, за которую взводят судно тягою. Тетива лука, боевого или шерстобитного лучка, струна,… … Толковый словарь Даля

ТЕТИВА — ы; ж. 1. Бечева, струна, стягивающая концы лука. Резиновая т. Крепкая, тугая т. Плести тетиву для лука. Натянуть тетиву. 2. Спец. Туго натянутая верёвка, бечева, трос в некоторых снастях, орудиях. Верхняя, нижняя т. сети. Т. лучковой пилы.… … Энциклопедический словарь

ТЕТИВА — ТЕТИВА, тетивы, жен. 1. Туго натянутая веревка, бечева. Судовая тетива (которой тянут судно). 2. Веревка, стягивающая концы лука. «Отмокли тетивы луков, и стрелы падали без силы.» А.Н.Толстой. 3. Веревка лучковой пилы (плотн., стол.). 4. У… … Толковый словарь Ушакова

Тетива — – наклонный брус, к которому крепят ступени деревянной лестницы. [СТБ 1725 2007] Рубрика термина: Изделия деревянные Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов

Тетива — I ж. 1. Бечева, струна, стягивающая концы лука. 2. Туго натянутая веревка, бечева, трос в некоторых орудиях, устройствах, снастях. II ж. Боковая наклонная балка лестницы, в которую вделываются концы ступеней. Толковый словарь Ефремовой. Т. Ф.… … Современный толковый словарь русского языка Ефремовой

Тетива — – наклонная несущая конструкция лестницы. Доски, образующие ступени, врезаются в боковые стороны тетивы. В железобетонных лестницах ступени составляют единое целое с тетивами … Словарь строителя

тетива (в деревянной лестнице) — тетива Наклонный брус, к которому крепят ступени деревянной лестницы [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительные конструкции EN bridgeboard DE Treppenwange FR limon … Справочник технического переводчика

тетива — 3.22 тетива: Элемент, передающий накопленную энергию метаемому снаряду. Источник: ГОСТ Р … Словарь-справочник терминов нормативно-технической документации

тетива — ы/; ж. 1) Бечева, струна, стягивающая концы лука. Резиновая тетива/. Крепкая, тугая тетива/. Плести тетиву для лука. Натянуть тетиву. 2) спец. Туго натянутая верёвка, бечева, трос в некоторых снастях, орудиях. Верхняя, нижняя тетива/ сети … Словарь многих выражений

тетива́ — ы, ж. 1. Бечева, струна, стягивающая концы лука. Младший [брат] натянул тетиву и положил уже на нее стрелу. Куприн, Суламифь. 2. спец. Туго натянутая веревка, бечева, трос в некоторых снастях, орудиях. Тетива сети. Тетива лучковой пилы. Судовая… … Малый академический словарь

рис. 42. Изготовление в тетивах пазов и сборка лестницы

рис. 41. Лестница на деревянных тетивах с врезными ступенями

Наиболее распространенная конструкция — лестница с врезными ступенями. При ее изготовлении в тетиве выполняют вырезы — пазы глубиной 15–20 мм, в которые вставляют проступи и подступёнки. Для плотного прилегания проступи, пазы тетивы делают с ровными плоскостями и одинаковой глубины.

рис. 42. Изготовление в тетивах пазов и сборка лестницы

С помощью дрели и лобзика сделайте в трафарете увеличенное отверстие для проступи. Положите тетиву на козлы и установите трафарет на тетиве. Совместите линию первой проступи с линией проступи трафарета и временно прибейте трафарет к тетиве. Пройдите тетиву фрезой на глубину 15–20 мм в два–три прохода. В завершение работы обработайте углы пазов долотом.

Перед сборкой лестницы торец ступени и паз промазывают клеем. Разновидностей клеев для деревянных поверхностей существует достаточно много. Нет необходимости описывать какой-либо из них, инструкция по применению клея предлагается вместе с ним. В случаях, если пазы тетивы испорчены и ступени заходят в них недостаточно плотно, применяется метод расклинивания ступеней в пазах либо ступени укрепляются штырями, шпильками, болтами, шурупами и т.д.

рис. 43. Варианты соединений ступеней с тетивами

Возможны и другие способы крепления ступеней к тетивам. Проступи крепят к ним с помощью брусков квадратного и треугольного сечения, с помощью прибоин либо на стальных крепежных элементах. В этих случаях тетивы лестницы должны быть выполнены из строганных досок, быть гладкими, без пазов. К ним с внутренней стороны крепятся шурупами короткие бруски или прибоины. Ступени крепятся непосредственно к ним.

Скрепление проступи и подступёнка между собой производят несколькими методами (рис. 38), аналогичными соединениям лестниц по косоурам.

При устройстве поворотов лестницы на тетивах, не имеющих междуэтажных площадок, можно воспользоваться приемом, описанным для лестницы на косоурах, то есть использовать центральную опорную стойку или стыковать тетивы на балясинах ограждения (рис. 44), либо использовать вставные поворотные фитинги.

рис. 44. Варианты устройства соединений типа «шип–паз» в тетивах поворотных лестниц

Стыкование тетив лестницы на балясинах — красивое и изящное конструкторское решение, которое дает прочное и надежное соединение. В этой конструкции лестницы напряжения, возникающие на тетивах (в нижнем поясе лестницы), переносятся на ограждения (в верхний пояс лестницы). Иными словами, на нагрузку, возникающую при использовании лестницы, работает вся лестница: тетивы, балясины и ограждение. Получается единая жесткая пространственная система.

Сочленение тетив на поворотных фитингах более сложное в исполнении, позволяющее не ограничивать проектирование лестницы одним видом ограждения. По сути, этот узел представляет собой усеченный вариант сочленения на балясинах, без верхнего силового пояса. Поворотная балясина, на которой стыковались тетивы в предыдущем варианте, здесь заменяется короткими кусками тетив. К этим узлам предъявляют повышенные требования к качеству врезок и материала тетив.

рис. 45. Варианты узлов соединения тетив на поворотной площадке двухмаршевой лестницы

Ознакомиться с ценами на комплектующие для лестниц вы можете, если загрузите на экран компьютера в формате PDF, скачаете в формате EXCEL.

и другие, а также, заказать сборку лестниц, с соблюдением всех правил и требований.

Мы предлагаем широчайший спектр пиломатериалов из Вологодской области
и профильной строганной продукции камерной сушки из Архангельска:

Часы работы:

понедельник — пятница 9.00 — 16.00
суббота 9.00 — 14.00 воскресенье выходной

Телефоны:
8(831) 4155587
8(902) 3051662

Замечание. Толщина деревянных (дубовых) тетив для маршей лестницы на тетивах с врезанными ступенями должна быть на 10 мм больше величин, указанных в предыдущем абзаце.

Лестницы на косоуре – одни из самых популярных типов лестниц. Косоур – это составляющая основную опору лестницы балка лестничного марша, к которой крепятся ступени. Лестница на косоуре удобна и красива.(на фото справа). Другая разновидность такого типа маршевых лестниц – лестницы на тетивах.(на фото слева).

При такой нагрузке и при полезной ширине марша до 1 м толщина деревянных тетив (балясины и ступени рассчитываются отдельно) и косоуров должна составлять не менее 50 мм, при ширине до 1,25 м — не менее 60 мм, а при ширине 1,5 м — не менее 70 мм.

Ширина деревянной (дубовой) тетивы или косоура, которую в поперечном сечении марша можно считать его высотой, принимается из расчета необходимого для предупреждения растрескивания древесины запаса величиной минимум 50 мм, создаваемого между нижним краем ступени (проступи или подступенка) и нижним краем тетивы (косоура).

Замечание. Толщина деревянных (дубовых) тетив для маршей лестницы на тетивах с врезанными ступенями должна быть на 10 мм больше величин, указанных в предыдущем абзаце.

Для увеличения прочности и несущей способности деревянные косоуры для лестниц на косоурах на практике делаются составными — из двух-трех склеенных между собой досок (рис. 39).

Размеры металлических косоуров для лестницы на косоурах подбираются по размерам прокатных формовых изделий (швеллеров, двутавров), способных выдерживать на изгиб указанную нагрузку на лестницу плюс вес ступеней и ограждении.

Железобетонные тетивы (косоуры) для ступеней лестницы на косоурах изготавливаются обычно индустриальным способом в монолите со ступенями.

Замечание. Если ширина марша лестницы на косоурах или лестницы на тетивах составляет более 2,5 м, по его продольной оси необходима установка дополнительного косоура. Тетивы различаются по форме, местоположению и креплению к опорным конструкциям дома.

По форме они зависят от конструктивного типа марша лестницы на тетивах и бывают прямыми, угловыми и криволинейными. Последние два устраиваются в поворотных маршах. По местоположению тетивы лестниц на косоурах (тетивах) подразделяются на внутренние и наружные, а по типу крепления — на свободнонесущие, имеющие опоры только по своим концам, стеновые, прилегающие к стенам боковой частью и крепящиеся к ним.

Замечание. На практике стеновые тетивы лестниц на тетивах невозможно плотно прикрепить к стене, поэтому образующуюся щель перекрывают штапиком.

В лестницах с поворотом на 180° тетиву можно прикрепить к опорной стойке промежуточной площадки (рис. 40). Если марш лестницы на косоурах (лестницы на тетивах) примыкает к деревянному этажному перекрытию, тетивы (косоуры) лестницы крепятся к его балке путем врубки. Если к железобетонному — в качестве соединительного элемента рекомендуется использовать «висячие» опорные уголки, не прибегая к краевой врубке тетивы.

Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Самый точный и надежный расчет прямой лестницы на тетивах онлайн с помощью 3D-калькулятора – профессиональный расчет тетивы лестницы на второй этаж с чертежами.

• Расчёт Расчёт
• Чертежи Чертежи
• Вид в 3D Вид в 3D
• Скачать Скачать
• Справка Справка

Скрытые чертежи и размеры доступны после оплаты доступа

Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

• Вид сбоку
• Вид сбоку (другая сторона)
• Вид сверху
• Вид спереди
• Тетива (шаблон)
• Тетива (шаблон с углами)
• Расстановка ступеней на тетиве
• Шаблон ступени
• Шаблон подступенка

Тетива для лестницы в компании Dvm-wood.

Существует два типа лестниц, базирующихся на несущей конструкции – это лестницы на косоурах и лестницы на тетивах.

Косоур – несущая балка, на которую ступени устанавливаются сверху. Их может быть 1-2, реже – 3 в пролете или марше.

Тетивы – это торцевые несущие конструкции, помещающиеся по бокам от ступеней. Выполняют одновременное опорные и декоративные функции, так как прикрывают торцы элементов ступеней. В этом случае ступени укладываются торцами в гнезда или пазы, выпиленные в тетивах. Конструкция представляется более сложной для самостоятельного монтажа, так как от точности выполнения пазов зависит вся геометрия лестницы. Иногда вместо гнезд используются брусья или уголки, на которые опускаются ступени. Во всех случаях тетива является определяющим элементом, задающим угол подъема, расстояние и ширину ступеней, размер проступи. Такая конструкция относится к свободнонесущим, то есть не зависит от расположения стен и может устанавливаться посередине комнаты, отличается гармоничным и универсальным дизайном и допускает использование почти любых материалов (дерева, стекла, металла), а кроме того не требует обязательного наличия подступенков, что позволяет облегчить и удешевить конструкцию.

Основные требования к тетивам для лестниц.

При планировке лестницы на тетивах не следует отступать от общих эргономических требований, обеспечивающих удобство и безопасность эксплуатации:

• Во-первых, ширина проема внутренней лестницы не должна составлять менее 1 м, наружной (запасной, например, пожарной) – менее 80 см.
• Оптимальный угол наклона тетивы должен составлять 30, а лучше 40 градусов.
• Расстояние между ступенями рассчитывается по средней длине шага, то есть таким образом, чтобы две высоты и одна глубина ступени вместе составляли примерно 60-66 см.
• Максимальная длина стопы человека – порядка 28-30 см, так что глубина ступени не может быть меньше значения этих цифр. Следовательно, высота ступени должна составлять 15-20 см.
• Высота арок лестничного проема (от проступи до потолка) должна учитывать высокий рост и составлять не менее 2 м.

Тетива для лестницы: выбор материала.

Как уже было сказано, в качестве материалов для тетивы может быть использовано почти все многообразие строительных материалов, однако наиболее популярным, универсальным и экономичным остается древесина, которая способствует созданию уютной домашней атмосферы, а также легко вписывается в любой интерьер.

Выбор древесины будет зависеть прежде всего от эксплуатационных нагрузок. Так для лестниц в гостевых домах и отелях целесообразнее выбирать твердые породы, такие как дуб, бук или ясень, которые отличаются плотностью и упругостью, а кроме того не выделяют смолу, затрудняющую дальнейшую обработку.

Тетивы для лестниц предпочтительно изготавливать из бруса без сращений. В то же время не рекомендуется использовать цельную древесину, которая деформируется под воздействием постоянных нагрузок. Предпочтительнее клееный брус.

Влажность древесины должна быть выдержана в диапазоне 8-12 %.

Схема косоура лестницы

– Все колоды

Легко получить нижнюю или верхнюю ступеньку лестницы, которая не соответствует остальным ступеням. В зависимости от того, как вы планируете закончить рисунок настила лестницы, необходимо учитывать несколько измерений. Давайте посмотрим на некоторые подъемы и пробежки.

Подъем по лестнице | Бег по лестнице | Примеры

Подъем по лестнице

Rise – высота ступени; каждое повышение должно иметь постоянный размер. При разрезании стрингеров это измерение является вертикальной частью. Во-первых, вам понадобится общая высота вашей палубы, расположенной у лестницы. Полная высота включает в себя верхнюю часть рамы до места посадки, а также толщину вашего настила.

Пример:

2 фута 2 9/16 дюйма (уровень до верха рамы настила) + 15/16 дюйма (настил) = 2 фута 3 1/2 дюйма

Высота ступеней

Высота вашего шага равна высоте стрингера. Точный размер подступенка получается путем деления общей высоты настила на количество необходимых ступеней.

Например, можно быстро подсчитать ступени, разделив общую высоту настила на доску Timbertech Terrain Riser высотой 7 13/16 дюймов.

(общая высота настила) ÷ (высота подступенка) = количество ступеней

2 фута 3 1/2 дюйма = 27,5 дюйма (общая высота настила) )

27,5″ ÷ 7,8125 = 3,52 (подъем)

Затем округляем 3,52 до четырех. Нам нужны полные подъемы; десятичные числа необходимо округлить. Если округлить в меньшую сторону (меньше шагов), высота подступенка увеличивается. В этом примере мы превысим нашу максимальную высоту ступени 7 7/8 дюйма в Эдмонтоне.

Далее точная высота подступенка: Разделите общую высоту на количество подступенков.
27,5″ (общая высота) ÷ 4 (подъем) = 6,88″ (6 7/8″)

В нашем примере будет четыре подъема на 6 7/8″ и три ступени.
Для получения более подробной информации о количестве ступеней и высоте подступенка ознакомьтесь с этой статьей: Сколько ступенек для моей террасы?.

Высота нижней ступеньки

При резке косоуров лестницы этот шаг часто упускают. Нижняя ступень стрингера должна быть обрезана на ту же толщину, что и доски настила. Предположим, что эта нижняя ступенька была вырезана точно так же, как и другие. Этим последним шагом будет подъем стрингера плюс толщина палубной доски от земли после настила. Этого не происходит с другими подъемами, потому что доски настила сверху и снизу добавляют и уменьшают высоту. Дополнения отменяют друг друга.

6 7/8″ (высота подступенка) – 15/16″ (толщина палубной доски) = 5 15/16″

Поэтому при укладке 2×12 (стрингера) используйте один и тот же подъем для каждой ступени. В конце концов ступени отмечены, добавьте линию обрезки той же толщины, что и доска настила над нижней частью последней ступени

Вы также можете сохранить этот шаг обрезки при установке стрингеров. /8″ ниже верхней части рамы), отмеченной на ободе. Поместите стрингер напротив палубы и измерьте, насколько высоко стрингер находится над контрольной линией. Затем удалите это количество со дна.

Это обычно делается, если ваша лестница находится на неровной поверхности. Каждый стрингер будет иметь разную высоту над опорной линией. Для эстетики и безопасности подрежьте нижнюю ступеньку.

Лестница.

Пробег – ширина протектора; каждый шаг должен иметь последовательный запуск. Обрезка ваших стрингеров использует это измерение и может включать в себя обрезку верхней части более короткой на основе кикеров и носа.

Общая ширина

Общая ширина — это то, как далеко лестница выходит за пределы настила. Это каждый шаг работает вместе. В наших примерах мы будем использовать ширину досок настила, расстояние между ними, подступенок и опору для установки ширины проступи (прогона). Чтобы шаги заканчивались определенной точкой, вы должны настроить количество и размер прогона.

Ширина протектора

Ширина проступи включает в себя доски настила и расстояние между ними. Например, стандартный настил 5/4 x 6 имеет ширину 5 1/2 дюйма, при этом две доски настила на ступень являются наиболее распространенными и добавляют зазор 1/8 дюйма между этими досками. Это равно одиннадцати дюймам и одной восьмой.

5 1/2″ + 5 1/2″ + 1/8″ = 11 1/8″ пробега

С тремя ступенями, это в общей сложности 2 фута 9 3/8 дюйма от настила.

При установке композитных досок я предпочитаю держать две доски настила и скрытую застежку между ними для измерения ширины проступи.

Прогон стрингера

Размер прогона стрингера отличается от ширины проступи в зависимости от размера выступа. Видите ли, свес (носок) не входит в прогон стрингера. Каждая выступающая часть висит за подступенком на ступеньке ниже. Таким образом, общий радиус действия лестницы меньше из-за этого перекрытия. Ширина проступи останется прежней, но длина косоуров и общее расстояние вашей лестницы будут короче.

Общая ширина с выступами

настил + зазоры – выступы

(6 x 5 1/2″) + (1/8″ x 3) – (1/2″ x 3) = 33,38″ = 2′ 7 7/8″

В нашем примере отрезать стрингеры – это общая ширина, разделенная на три. 10 5/8″

Этот отрезок позволит использовать полные доски палубы (без разрезов) с одинаковым расстоянием и выступом.

Ширина верхней колеи

Допустим, у вас есть дека, обработанная давлением, и вы хотите, чтобы все свободные концы были закрыты 2×6.

Когда стрингеры прикреплены к палубе, на верхней ступени первая доска палубы начинается у краевой доски. Однако две нижние ступени начинаются после подступенка. Подъемная доска толкает настил вперед, чтобы выровняться со следующей подступеночной доской ниже. Если верхнюю ступеньку косоура обрезать с таким же шагом, как и остальные ступени, останется зазор. Толщина доски подступенка должна быть отрезана от ширины верхнего стрингера.

напр. С тремя ступенями из двух палубных досок, обработанных под давлением, если добавить кикер 2×6. Наш пробег по-прежнему составляет 11 1/8 дюйма. Верхняя ступенька будет короче на толщину материала 2×6 (1 1/2 дюйма).

(Ширина ступени) – (Толщина подступенка) = Пробег верхней ступени

11 1/8″ – 1 1/2″ = 9 5/8″

Совет: отрежьте один стрингер и дважды проверьте свои измерения с помощью несколько обрезков палубных досок и креплений. Если все в порядке, проследите этот стрингер до остальной части вашего пакета.

Примеры и комбинации

Проступи заподлицо

Ширина проступи = Палубные доски + Расстояние

5 3/8 + 5 3/8″ + 3/16″ = 10 15/16″ 8 Бегун 0 15/16″

5

5 = Ширина ступени – Выступ

Заподлицо (без выступа) = Ширина ступени

Общая ширина (вылет по лестнице) = Общая ширина ступени – Общий вылет (выступ)

(4 x 10 15/16″) – (0) = 3 фута 7 5/8 дюйма

Ширина верхней ступени = Ширина ступени – (кикер + подступенок + носок) + верхний подступенок

10 15/16″ – (0) – 0″ = 10 15/16″

Свесы ступеней

Ширина ступеней = Палубные доски + Расстояние

5 1/2 + 5 1/2″ + 1/ 16 дюймов = 11 1/16 дюйма

Пробег = Ширина ступени — выступ

11 1/16 дюйма — 3/4 дюйма = 10 5/16 дюйма

Общая ширина (вылет ступени) = Общая ширина ступени Ширина — общая выступающая часть (выступы)

(4 x 11 1/16 дюйма — (4 x 3/4 дюйма) = 3 фута 5 1/4 дюйма

Ширина верхней ступени = Ширина ступени — (кикер + подступенок) + носок) + верхний подступенок

10 15/16″ – (0) – 0″ = 10 15/16″

Утопленный подступенок | Отбойник

Ширина проступи = Палубные доски + Расстояние + Подступенок

5 3/8 + 5 3/8 ” + 3/16″ + 3/4″= 11 11/16″

Пробег косоура = Ширина проступи — выступ

Заподлицо (без выступа) = Ширина проступи

Общая ширина (вылет ступени) = Общая Ширина протектора — общий выступ (выступы) + толщина верхнего подступенка

(3 x 11 11/16 дюйма) — (0) + 3/4 дюйма = 2 фута 11 3/4 дюйма

Ширина верхней ступени = Ширина ступени – (кикер + подступенок + выступ) + верхний подступенок

11 11/16″ – (1 1/2″ + 3/4″) – 3/4″ = 10 3/16″

Кикер | Подступенок | Свес

Ширина проступи = Палубные доски + Расстояние

5 1/4 + 5 1/4″ + 3/16″ = 10 11/16″ 90905 8

5 9 Стрингер Ширина проступи — выступ

10 11/16 дюйма — 1/2 дюйма = 10 3/16 дюйма

Общая ширина (вылет ступени) = общая ширина проступи — общий выступ (выступы) + толщина верхнего подступенка

(4 x 10 11/16″) – (4 x 1/2″) + 3/4″ = 3 фута 5 1/2″

Ширина верхней ступени = Ширина ступени – (кикер + подступенок + выступ ) + верхний стояк

10 11/16″ – (1 1/2″ + 3/4″ + 1/2″) – 3/4″ = 8 11/16″

Трехъярусные доски | Кикер | стояк | Свес

Ширина проступи = доски настила + шаг

(5 1/2 + 5 1/2 дюйма + 7 1/4 дюйма) + (1/16 дюйма + 1/4 дюйма + 1/4 дюйма) = 1 фут 6 13/16 дюйма

Стрингерный ход = Ширина протектора — носок

1 фут 6 13/16″ – 5/8″ = 1 фут 6 3/16″

Общая ширина (вылет ступени) = Общая ширина проступи – Общая выступающая часть (выступы) + Толщина верхнего подступенка

(3 x 1 фут 6 13/16 дюйма – (3 x 5/8 дюйма) + 1/2 дюйма = 4 фута 7 1/16 дюйма

Ширина верхней ступени = Ширина ступени – (кикер + подступенок + выступ) + верхний стояк

1 фут 6 13/16″ – (1 1/2″ + 1/2″ + 5/8″) – 1/2″ = 1 фут 4 11/16″

Лестничный косоур

Лестничный косоур — это одна из досок, которые удерживают каждую ступеньку на месте. Лестничные косоуры проходят по всей длине прямой лестницы (см. рис. 1).


Размер косоура

При выборе размера косоура лестницы наименьшей должна быть доска 2 x 10. Следуйте следующему правилу: количество цельной древесины, оставшейся на косоуре лестницы после вырезания лестничного подъема и лестничных маршей, должно составлять не менее 3 1/2 дюйма, чтобы выдержать вес ваших 350-фунтовых соседей, когда они подходят к дому. проверьте свою работу. (См. рис. 1.) В некоторых случаях под косоур лестницы к полу можно поместить одну или две вертикальные стойки, чтобы поддерживать лестницу. стены для дополнительной поддержки. Если обстоятельства требуют, чтобы опоры под косоуром лестницы или стены не были опорными, используйте косоур лестницы 2 x 12 для дополнительной защиты.

Схема косоуров лестницы

Разметка косоуров лестницы — очень точная работа. При 14 подъемах по лестнице ошибка в 1/16 дюйма может умножиться на ошибку в 7/8 дюйма. Достаньте из ящика с инструментами угольник для обрамления, мерки для лестниц и острый карандаш, и приступим к работе. Каркасный квадрат состоит из двух ножек, соединенных в пятке под прямым углом. Более длинная ножка, называемая корпусом, имеет размеры 2 дюйма на 24 дюйма, а более короткая, называемая языком, имеет размеры 1 1/2 дюйма на 16 дюймов. Если вы держите корпус обрамляющего угольника в левой руке языком, указывающим вправо, вы смотрите на лицевую сторону обрамляющего угольника, на пятке которого обычно имеется торговая марка. Тыльная сторона каркасного квадрата – обратная сторона. По краям корпуса и язычка с обеих сторон нанесены градуировки обрамляющего угольника. Они состоят из следующих долей дюйма: восьмых, десятых, двенадцатых, шестнадцатых и тридцати секунд.

На рис. 2 показан правильный метод укладки каркаса на косоур лестницы. Начните с верхнего конца косоура лестницы рядом с концом 2 x 10 или 2 x 12. С вашими линейками, направляющими квадрат каркаса на месте в положениях подъема лестницы 7 5/8 дюйма и прогона лестницы 10 1/2 дюйма. там, где они встречаются с краем 2 x 10, начертите очень четкие линии вдоль краев обрамляющего квадрата, чтобы линии встретились в вершине обрамляющего квадрата. Сдвиньте квадрат каркаса вдоль косоура лестницы до тех пор, пока маркер подъема на квадрате каркаса не совпадет с первой отметкой прогона, которую вы нарисовали на доске. Продолжайте эту процедуру по всей длине косоура лестницы, пока не подсчитаете полное количество лестничных подъемов и лестничных маршей, которые вы рассчитали ранее, в нашем примере это 14 лестничных подъемов и 13 лестничных маршей. Одна вещь, на которую следует обратить внимание при работе с обрамляющим квадратом, — это убедиться, что вы поднимаетесь по лестнице и проходите по лестнице как внутри, так и снаружи обрамляющего квадрата. Место, где встречаются ваши карандашные отметки, должно быть там, где квадрат кадра начинает свое измерение.

Я уже говорил, что на одну ступеньку меньше, чем на подъем. При укладке косоура дополнительный подъем лестницы находится не на косоуре, а измеряется вниз от верхнего этажа или палубы. Это оставляет косоур лестницы с равным количеством лестничных подъемов и лестничных маршей.

Нижний подступенок лестницы

Косоур лестницы выложен с правильным количеством подъемов и лестничных маршей. Теперь мы должны компенсировать нижний подступенок лестницы, когда мы добавляем ступени поверх него. Строительные нормы и правила Британской Колумбии предусматривают, что минимальная толщина ступеней лестницы составляет 25 мм (1 дюйм). Плотники-строители, изготавливающие лестницы в новом доме, разрезают фанеру толщиной 1 дюйм на полосы для ступеней лестницы или используют пиломатериалы толщиной 1 1/2 дюйма. В нашем примере давайте используем 1-дюймовую фанеру в качестве ступени лестницы. Теперь отнимите 1 дюйм от нижней ступени косоура. Нижняя часть готового косоура должна выглядеть примерно так, как показано на рисунке 3.

Установка косоура лестницы

При установке косоура лестницы на проем лестницы измерьте расстояние от верхнего этажа вниз по лицевой стороне балки до высоты подъема, скажем, 7 5/8 дюйма, а затем прибавьте толщину ступени лестницы. или 1 дюйм, который вы сняли с нижней части косоура лестницы. Если лестница проходит между двумя стенами, а отделка, возможно, гипсокартон, еще не на стенах, как в случае нового строительства, перед установкой косоуров лестницы прибейте 3-дюймовый распил 5/8 или 3/4 дюйма. фанера вдоль нижней части за пределами стрингеров лестницы.Это позволяет специалистам по гипсокартону приходить после того, как лестница установлена, и вставлять гипсокартон между стеной и концом лестницы, вместо того, чтобы вырезать гипсокартон по форме каждой лестницы. Они оценят ваше внимание. Это также сэкономит вам несколько долларов. Если стены готовы, конечно, просто прибейте лестничные косоуры к шпилькам прямо через готовые стены.0003

    следующая статья >

Дэйв

(Спросите Дэйва) (О Дэйве)

Ваш источник советов по строительству, чертежей по дереву и мебели, планов домов и советов по строительству непосредственно от Дэйва. ..

Привет, я Дэйв Осборн. Обладая более чем 50-летним опытом работы подмастерьем-плотником, мастером и подрядчиком в тяжелом строительстве, мне нравилось работать с учениками и делиться секретами ремесла, которыми другие делились со мной. Теперь я получаю электронные письма от участников со всего мира, и мы включаем многие из моих ответов в наши Бесплатные ежемесячные информационные бюллетени . Некоторые из моих ответов включают рисунки и инструкции, относящиеся к конкретному проекту, но могут также отвечать на ваши вопросы. Я использую правильную строительную терминологию, поэтому вы можете с уверенностью сообщить своим дилерам или подрядчикам, что вам нужно.

СПРОСИТЕ ДЭЙВА !

Преимущества членства

Членство дает вам полный доступ к сотням практических статей, планам деревообработки, конвертерам, калькуляторам и таблицам. Наш калькулятор лестницы является одним из самых популярных в Интернете. У нас есть проекты, которые вы можете построить для своих детей (и вместе с ними), мебель для вашей жены, а также навесы и беседки.
