Свайно-ростверковый фундамент. Его особенности, плюсы и минусы

Когда планируется строительство частного дома, дачи, коттеджа или других подобных строений, у застройщиков часто возникает вопрос – на каком основании их лучше всего строить?

Как не допустить ошибки при выборе фундамента?

Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.

Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.

Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.

Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.

В зависимости от состояния грунта, веса будущего строения и его площади, сообразуясь со своими финансовым возможностями, уже можно принимать решение о строительстве определенного типа фундамента.

Если вы обнаружите, что земля на участке суглинистая или песчаная, то имейте ввиду, что она склонна к подвижкам, а зимой она расширяется. В этом случае обычный ленточный или монолитный фундаменты – не лучшее решение.

Когда для дома больше всего подходит свайный фундамент?

Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.

При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.

Плюсы этого типа оснований

Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.

Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.

Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.

При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.

Минусы

Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.

Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.

Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой. Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги.

Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.

В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины. При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.

Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.

Как выбираются сваи под фундамент?

При выборе свай определяются, из какого материала и вида они нужны. Они бывают:

• круглые;
• квадратные;
• деревянные;
• железобетонные;
• металлические;
• разного диаметра и сечения.

Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.

Крайне важно правильно подобрать сваи. От этого зависит устойчивость и надежность конструкции. Если есть сомнения, лучше вызвать специалиста, который сделает замеры и спроектирует будущее строительство. Если вы приняли решение делать расчеты своими силами, то следует быть очень внимательным.

При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:

• буронабивные;
• винтовые;
• вбиваемые.

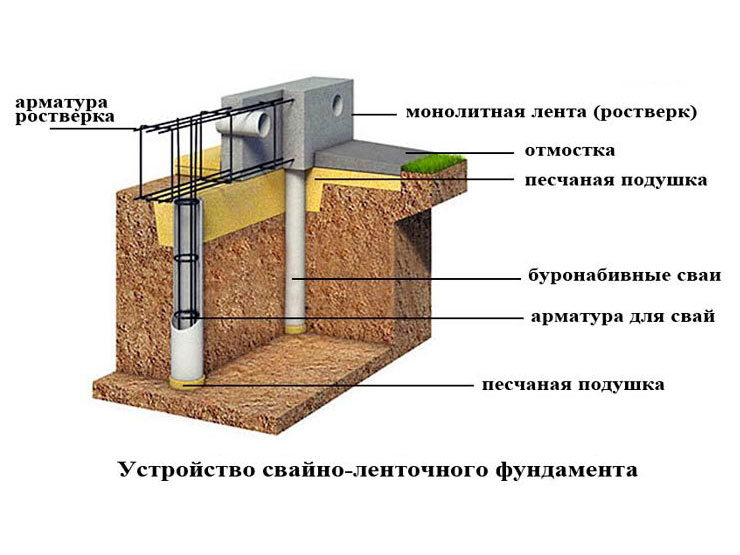

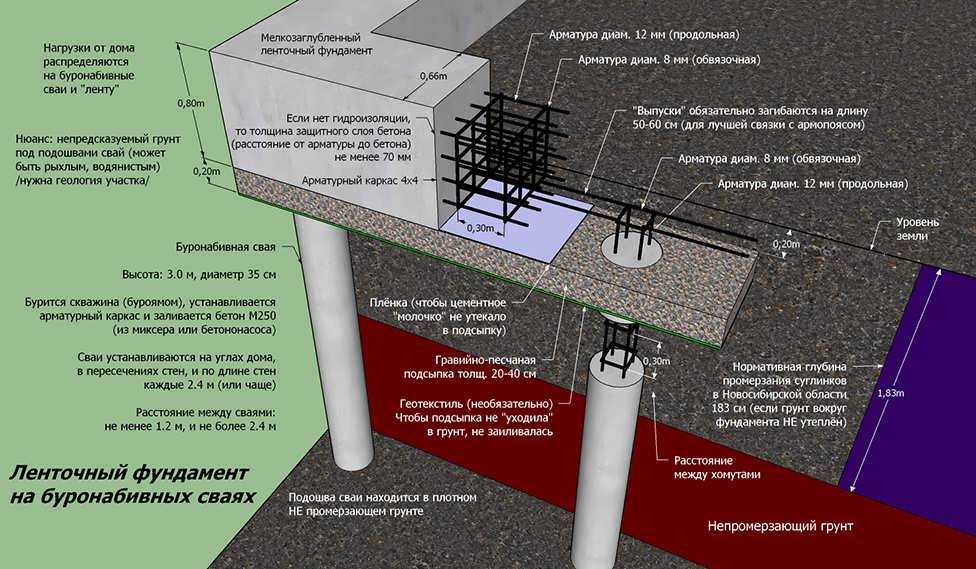

Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.

Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.

Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.

Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.

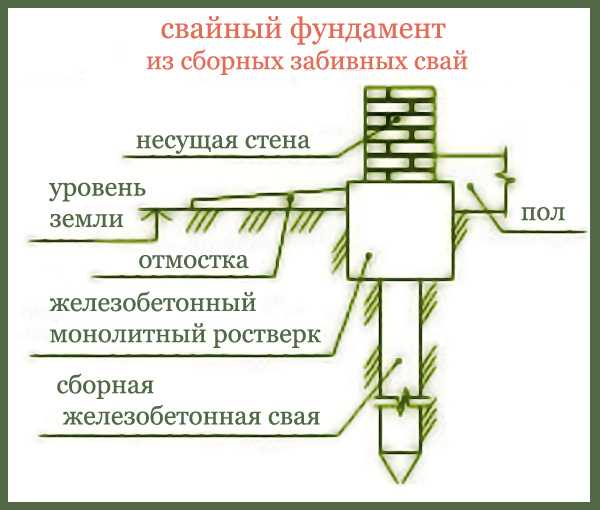

Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.

Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.

Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.

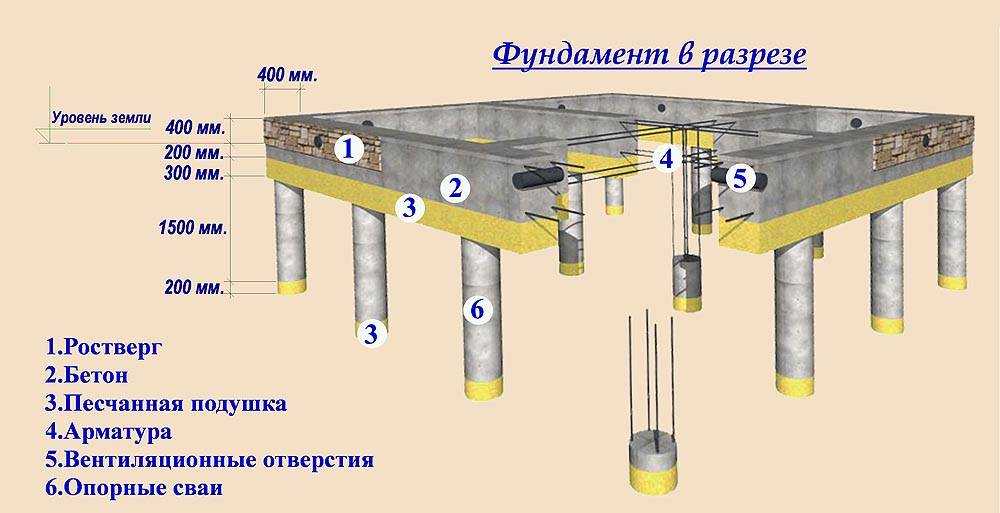

Этапы строительства свайно-ростверкового фундамента

Сначала следует убедиться, что именно такой фундамент подходит для конкретного участка и проекта дома. Что другая основа нежелательна и не подходит из-за вспучивания и колебаний грунта.

(1) Если решено строить именно свайно-ростверковый тип основания, первым делом следует произвести разметку под стройку. Разметка делается при помощи колышков, веревок и нивелира.

Использование нивелира важно и в дальнейшем. При сравнивании горизонтальной плоскости по верхушкам вгоняемых в землю свай.

(2) Когда участок под дом размечен, следует наметить места, где они будут находится.

Перед этим желательно снять дерн и насыпать песчаную подушку. Это обеспечит лучшие условия для работы.

(3) Под несущими стенами необходимо наметить установку столбов. В зависимости от площади стройки их можно устанавливать на расстоянии через 1,5 или 2 метра.

Под стены внутри дома, где тоже будут проложены узлы ростверков, отметки под столбы можно наметить чуть реже.

Рекомендуется особое внимание обратить на углы. Они выполняют важную функцию двойного назначения: связывают соединения по углам и отвечают за распределение равномерной тяжести постройки по всей площади основания.

(4) После этапов разметки и подготовки начинается само строительство. Сваи вгоняют на глубину 1,5 или 2 метра. Сверху, обычно, делают выступ столбов над поверхностью высотой в 40–50 см.

Изделия ввинчивают или вбивают техникой. И обязательно следят за точностью вертикального вхождения в грунт, а также отмечают нивелиром горизонт верхней плоскости столбов.

В идеале должно получиться так, чтобы на все вбитые сваи была возможность уложить правильно сразу все ростверки. Если все сделано грамотно, то ростверки будут горизонтальны по всем направлениям соединений между столбами.

(5) На заключительном этапе ростверки скрепляются друг с другом:

• Деревянные ростверки просверливают в нужных местах и впритирку сажают на штыри;
• Бетонные – приваривают арматурными выступами;
• Металлические тоже крепят при помощи сварки.

Получившийся каркас должен крепко сидеть в земле и быть хорошо скреплен во всех своих сочленениях.

Другие типы ростверков

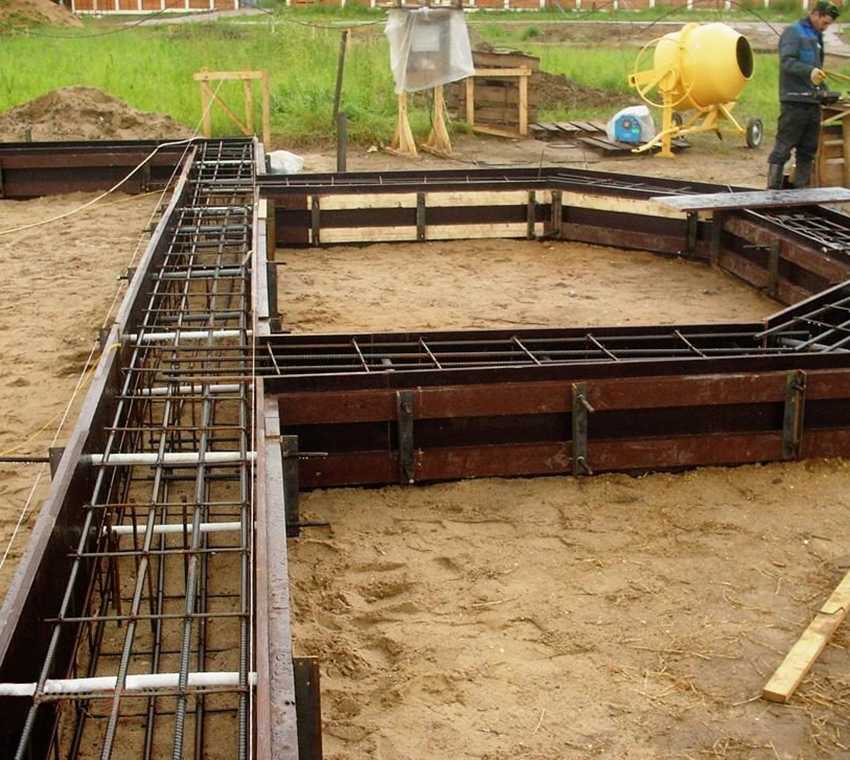

Иногда строят фундамент для дома на так называемых заливных ростверках. В этом случае, между сваями прокладываются горизонтальные опалубки, внутрь которых укладывается в определенном порядке связанная арматура и заливается бетон необходимой марки.

Есть способ укладки ростверков на почву. Это когда запроектированный дом будет иметь небольшой вес, и для него не страшен возможный дисбаланс связки ростверки–свая.

Тогда между сваями прокладываются ростверки на подготовленной песчаной подушке. Они могут быть деревянные, железные, из бетонных балок.

В этом случае важно не забывать о тщательной изоляции. Соприкосновение с почвой ростверков должно быть максимально защищено от окисления (а следовательно коррозии) и других негативных разрушающих последствий.

Почему важно делать изоляцию свайного фундамента?

Каркас свайно-ростверкового фундамента следует по максимуму защитить от сырости, ветра, снега. В конечном счете, никакая коррозия не должна проникать под пол дома, в конструкцию его фундамента.

Для этой задачи есть много новых композиционных материалов для изоляции. Их можно посмотреть на строительных рынках или в интернете и выбрать подходящий вариант.

Для дополнительного изолирования, еще можно бетон прокрасить смесью строительной смолы с соляркой. Еще можно закрыть полиэтиленовой пленкой, а все металлические соединения покрыть изоляционными строительными материалами. Чтобы не было ржавчины.

Перед строительством самого дома, важно построить защиту снизу по бокам здания в виде кирпичной или иной стенки. Опять же важно все правильно рассчитать, не переборщить с защитой — выбрать такой способ, который не перегружал бы вес строения.

Заключение

Следует помнить, что основная нагрузка в этом типе фундамента ложится на сваи. Неравномерное распределение веса при строительстве верхних этажей может создать дополнительную нагрузку на отдельные части и привести к деформации основания.

С другой стороны, при правильно сделанных расчетах и соблюдении технологии строительства, дому на свайном фундаменте ничего не грозит. Он простоит долго и ему будут не страшны движения грунта. Он легко «переживет» любое весеннее половодье и зимние морозы.

Как вы уже убедились, строительство фундамента — это очень ответственный процесс. Крайне важно все рассчитать и сделать правильно, иначе надежность дома и безопасность проживающих окажутся под угрозой. Если у вас нет опыта в строительстве, то лучше это доверить профессионалам.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

в каких случаях они подходят?

Содержание:

• Дом в условиях ограниченного бюджета.
• Дом в сжатые сроки.
• Одно- или двухэтажный дом из лёгких материалов.
• Дом на слабом грунте.
• Дом на неровном участке или склоне.
• Дом зимой.
• Дом на севере или в условиях вечной мерзлоты.
• Дом в подтапливаемом регионе.
• Дом с цокольным этажом.
• Четырёхэтажный дом.
• Дом на каменистом или скалистом грунте.
• Дом рядом с ветхими постройками.
• Вывод.

Итак, вы решили построить дом. Любое строительство начинают с выбора основы ― фундамента. Он может быть разным: ленточным, плитным, свайным, столбчатым. Расскажем более детально об одном из самых распространённых ― свайном.

Свайный фундамент состоит из свай ― железобетонных или металлических столбов, которые погружают в грунт ниже уровня промерзания.

Они «добираются» до глубоких плотных слоёв почвы, одновременно утрамбовывая землю вокруг себя.

Сваи отличаются по форме, материалу, способу монтажа. Они бывают:

• винтовыми ― внешне напоминают большие саморезы, которые ввинчивают в землю. Их делают только из металла;
• забивными ― это бетонные столбы, которые забивает в почву сваебойная машина;
• буронабивными ― их делают на месте. Рабочие бурят скважины, вставляют в них арматуру для будущих свай, заливают всё это бетоном и дожидаются, чтобы конструкция застыла.

Бетонные забивные сваи

Металлические винтовые сваи

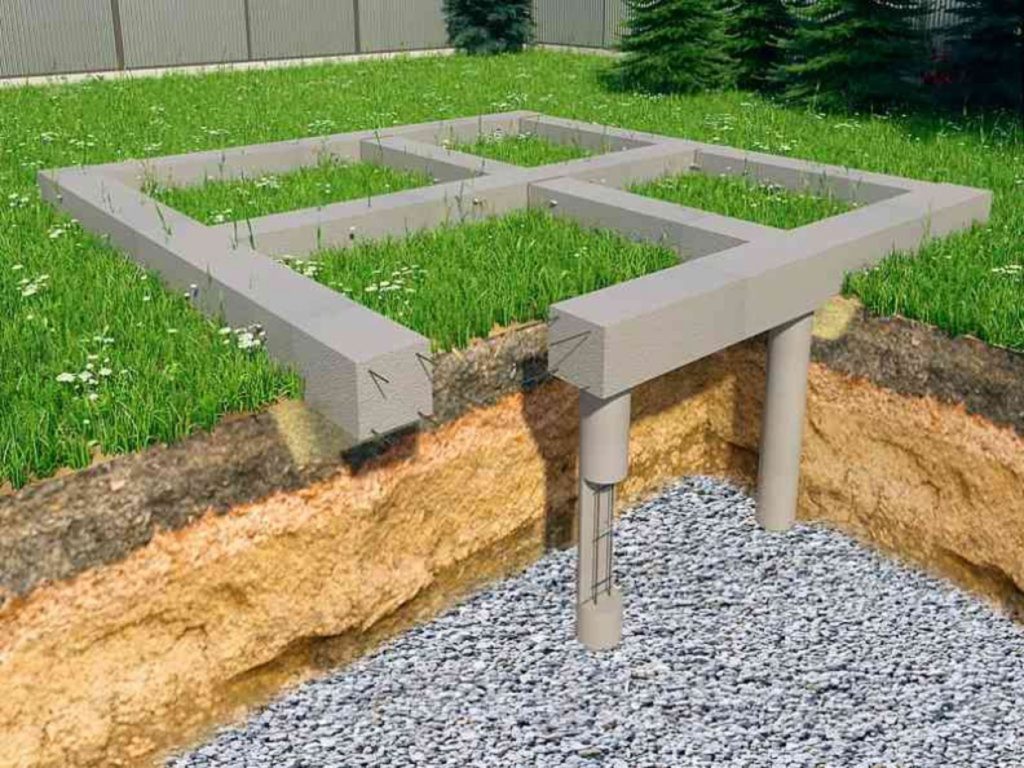

Свайно-ростверковый фундамент ― разновидность свайного. Он отличается тем, что сверху сваи соединяет ростверк ― обвязка, которая придаёт фундаменту дополнительную прочность. Получается, что верхняя часть свайного фундамента становится монолитной конструкцией. Чтобы понять, как работает ростверк, представьте: вы воткнули несколько палок в землю.

По отдельности они не особо устойчивы. Соедините их верхнюю часть досками ― и конструкция станет более надёжной.

Также ростверк равномерно распределяет нагрузку на фундамент, не позволяет сваям выпасть или покоситься. Дело в том, что разные части здания могут по-разному весить. Для примера возьмём большой одноэтажный дом. В одной его половине расположена видовая гостиная с минимумом мебели и техники, а в другой ― гараж с автомобилем, спортзал с оборудованием, кухня и спальня. Вторая половина дома будет давить на фундамент сильнее, это может привести к тому, что дом просядет и покосится. Ростверк поможет избежать этого ― он равномерно распределит нагрузку по всей площади фундамента.

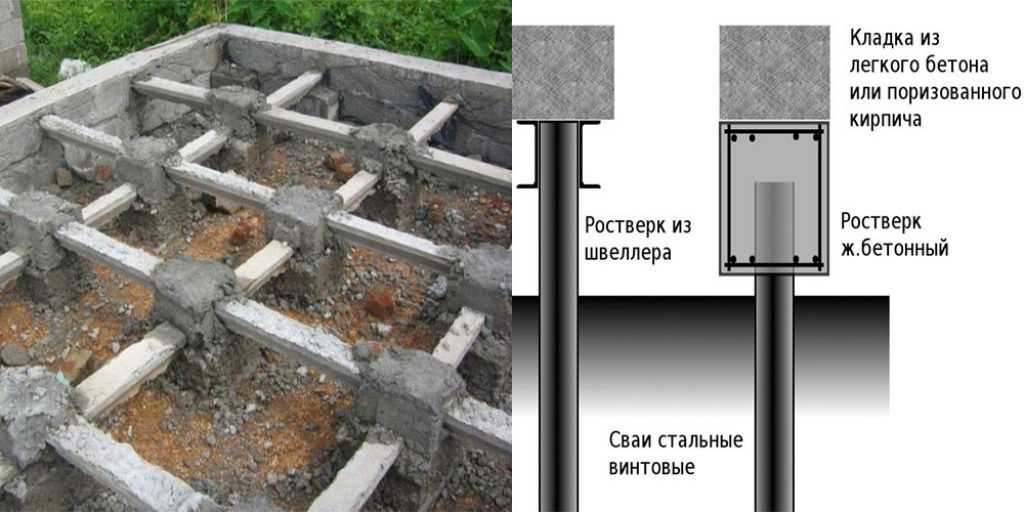

Ростверк для свайного фундамента бывает разных видов. Его конструкция может быть сборной, монолитной и сборно-монолитной. Ростверк делают из разных материалов: дерева (только для деревянных домов), металла, бетона и железобетона.

Деревянный ростверк

Металлический ростверк

Железобетонный ростверк

Мы не будем перечислять плюсы и минусы свайного и свайно-ростверкового фундаментов. Сразу рассмотрим на примерах, когда они подходят, а когда ― нет. Итак, если вы строите…

Дом в условиях ограниченного бюджета

Фундамент ― основа не только дома, но и сметы. На него приходится примерно треть расходов на строительство. Экономить на нём не рекомендуют. Если взять недорогие, но и некачественные материалы, основание дома может получиться недолговечным и ненадёжным.

При ограниченном бюджете выгодным решением станет свайный фундамент. Вам не нужно выравнивать участок, извлекать и вывозить грунт, а значит, вы сэкономите на земляных работах. Бетона потребуется меньше, чем для плитного или ленточного фундамента. Разница ощутима ― даже с учётом аренды спецтехники свайный фундамент для дома, в среднем, в два раза дешевле ленточного или плитного.

Дом в сжатые сроки

Если вы хотите быстро построить дом, свайный фундамент оптимален. Высокая скорость возведения ― одно из его главных преимуществ. Но есть нюансы: всё зависит от того, какой именно свайный фундамент для дома вы выберете.

• Монтаж свайного фундамента из винтовых или забивных свай самый быстрый. Свайное поле под такой фундамент можно сделать за сутки. Просто ввинтите/вбейте их в землю ― и можно продолжать строительство хоть на следующий день. Они сразу готовы принять нагрузку.
• Монтаж буронабивных свай займёт больше времени. Надо пробурить скважину, поставить арматуру, залить её бетоном и подождать, пока раствор «схватится».

Свайное поле под фундамент из винтовых свай

Скорость установки свайно-ростверкового фундамента также зависит от вида ростверка:

• Если у вас деревянный или железный ростверк, ждать не надо ― «связываете» им сваи и сразу продолжаете строительство.
• Если вы делаете фундамент с монолитным бетонным или железобетонным ростверком, придётся подождать, пока бетон застынет и наберёт прочность.

Одно- или двухэтажный дом из лёгких материалов

Под лёгкими материалами мы подразумеваем пустотелый кирпич, пено- или газобетон.

Здание, построенное из них и облицованное, например, профлистом или сайдингом, будет весить сравнительно немного. Каркасный дом, обшитый брусом, тоже относится к лёгким постройкам.

Такие здания обычно строят на свайных фундаментах. Вы не переплачиваете за избыточную несущую способность фундамента, которая не понадобится, и экономите время и деньги. Для одноэтажного дома из бруса, для бани, сарая или другой небольшой постройки также допустима установка свайно-винтового фундамента.

Дом из бруса на винтовых сваях

Баня на сваях

Дом на слабом грунте

Слабым называют насыщенный водой грунт, который может непредсказуемо вести себя ― разбухать, разжижаться, вспучиваться. Как правило, он не отличается высокой несущей способностью. К слабым грунтам относят ил, глину, суглинок, торф, песок, супесь. Возможно, у вас на участке именно такая почва.

Для слабых грунтов оптимален свайно-ростверковый или свайный фундамент под дом.

Он надёжно держится в любой почве, поскольку сваи «добираются» до глубоких плотных слоёв ниже уровня промерзания. Для сравнения: плитный или ленточный фундамент находятся ближе к поверхности, а значит, в более подвижных слоях почвы. Если грунт будет двигаться, такой фундамент может просесть или треснуть.

Дом на неровном участке или склоне

Участок под дом может быть не совсем ровным ― с рытвинами, перепадами высоты. Чтобы сделать плитный или ленточный фундамент, придётся сначала выровнять его ― насыпать или снять часть почвы. Это повлечёт затраты времени и денег на земляные работы.

Для неровных участков монтаж свайного фундамента с ростверком будет оптимальным решением. Почву выравнивать не потребуется, так как дом находится не на земле, а над землёй. Высота свай нивелирует перепад высоты на участке.

Экстремальный вариант сложного ландшафта ― склон. В этом случае подходит свайно-ростверковый фундамент. Он весит меньше, чем ленточный или плитный, а значит, не создаёт избыточную нагрузку на почву. Ростверк связывает сваи и не позволяет им двигаться.

Плитный или ленточный фундаменты не используют для строительства на склоне. Чтобы они надёжно держались в почве, их придётся сильно заглублять. Это повлечёт существенные затраты на материалы. Также усиленный плитный или ленточный фундаменты будут тяжёлыми, склон может не выдержать и осыпаться. Столбчатый фундамент для строительства на склоне тоже не подходит ― он плохо переносит неравномерные боковые нагрузки, столбы могут покоситься.

Дом на неровном участке

Дом на сваях на склоне

Дом зимой

Если вы хотите строить дом зимой, выбирайте свайный или свайно-ростверковый фундамент. Во-первых, сваи устанавливают ниже уровня промерзания. Это значит, что они надёжно держатся в почве, и весной, когда грунт оттает и осядет, фундамент не покосится и не треснет. Во-вторых, вкрутить/забить сваи или сделать скважины под них быстрее, чем рыть замёрзшую землю под плитный или ленточный фундамент. В-третьих, бетонное основание плитного или ленточного фундамента будет долго сохнуть зимой.

Установка свайного фундамента зимой

Дом на севере или в условиях вечной мерзлоты

В северных широтах строительство свайного фундамента с ростверком или без ― единственно допустимый вариант. Все дома ― и частные, и многоквартирные ― строят на сваях. Это делают, чтобы тепло от зданий не растопило замёрзший грунт под ними. В северных районах, как правило, верхние слои почвы слабые и мелкодисперсные. Если они оттают, то насытятся влагой и «поплывут». А значит, здание на плитном или ленточном фундаменте может покоситься, просесть и обрушиться.

Чтобы этого избежать, делают свайный или свайно-ростверковый фундамент. Между домом и землёй получается воздушный зазор, тепло от здания не доходит до почвы. Цоколь обычно ничем не обшивают, чтобы не мешать естественному охлаждению грунта.

Жилые дома на Севере

Дом в подтапливаемом регионе

В такой местности дома издавна строят на сваях. Чаще всего их даже не закрывают облицовкой.

Объяснение простое: дом должен быть «на ножках», иначе при паводке вода доберётся до жилого помещения и затопит его. Также фундамент должен крепко держаться в грунте, поскольку во время паводка верхние слои почвы размягчаются и грунт «плывёт». Этим требованиями соответствуют свайный и свайно-ростверковый фундаменты.

Дом на сваях на воде

Дом с цокольным этажом

Возможно, вы хотите оборудовать на «минус первом этаже» спортзал, бильярд, сделать баню, комнату отдыха ― словом, использовать пространство с пользой. В этом случае свайный или свайно-ростверковый фундамент не подойдёт ― места для полноценного этажа будет недостаточно.

Удалять грунт под домом нельзя, иначе сваи будут недостаточно прочно держаться в почве. Максимум, что вы можете сделать ― высокие сваи и подвешенный (возвышающийся над землёй) ростверк. Тогда появится возможность сделать небольшой подвал. Но он подойдёт разве что для хранения овощей ― встать в полный рост там сможет лишь очень невысокий человек.

В этом случае выбирайте ленточный фундамент. С ним вы сделаете подвал или цокольный этаж практически любой высоты и не потеряете бесплатные квадратные метры.

Четырёхэтажный дом

Возможно, у вас большая семья, и вы хотите реализовать давнюю мечту ― перевезти всех родственников и жить под одной крышей в большом четырёхэтажном доме.

В этом случае свайный и свайно-ростверковый фундамент не подойдёт ― он не рассчитан на подобные нагрузки. Для домов выше трёх этаже лучше выбрать плитный или ленточный.

Дом на каменистом или скалистом грунте

Под каменистым или скалистым подразумевают любой твёрдый грунт, который практически не промерзает, не «плывёт», не деформируется под действием мороза. К нему относят, например, песчаник, базальт, гранит, доломит.

Для строительства на таком грунте свайно-ростверковый и свайный фундаменты не подойдут. В процессе монтажа будут попадаться крупные камни, которые помешают заглублению свай. Винтовые сваи и вовсе могут деформироваться.

Дом рядом с ветхими постройками

Если ваш участок окружён старыми деревянными домами, будьте внимательны. В этом случае рекомендуется выбирать винтовые или буронабивные сваи. Забивные не подойдут, потому что их монтаж (забивание в землю) вызывает сильные вибрации грунта. Из-за этого соседние постройки могут развалиться, особенно если это не капитальный кирпичный дом, а старый деревянный.

Старый деревянный дом

Вывод

Итак, свайный и свайно-ростверковый фундаменты хороши, если вы хотите:

• сэкономить на фундаменте;
• построить дом быстро;
• возвести одно- или двухэтажный дом в зимний период, на «слабом» грунте, в зоне вечной мерзлоты, на подтапливаемой территории, на неровном участке или склоне.

Свайный и свайно-ростверковый фундаменты не подойдут, если вы строите:

• дом выше трёх этажей;
• дом с глубоким подполом или цокольным этажом;
• дом на скалистом или каменистом грунте.

Также фундамент из забивных свай не подходит, если поблизости есть ветхие постройки. Из-за колебаний грунта они могут разрушиться.

Внимание: если вы строите дом на свайном фундаменте, тщательно утепляйте пол. Воздушный зазор между домом и землёй способствует тому, что тепло из жилого помещения «уходит» на улицу. Избежать этого поможет утепление пола минватой или другими материалами.

Фонд

гриляжей | Типы ростверкового фундамента

Важный момент

1

Ростверковый фундамент

Фундамент, состоящий из одного, двух или более слоев балок (обычно стальных), уложенных на слой нагрузки поверх слоя бетона для распределения большая площадь является основой для гриля.

Используется в основании колонн. Эти слои завернуты в бетон и находятся под прямым углом друг к другу. Этот тип фундамента обычно используется для столбов и подмостей колонн с тяжелой конструкцией.

Хотя фундамент и сетка выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, сетка распределяет большие нагрузки на большие площади.

Также читайте: Укладка свай для фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Типы ростверкового фундамента

Здесь представлены два различных типа ростверковых фундаментов.

• Фундамент стального ростверка.
• Деревянный фундамент для гриля.

1. Фундамент стального ростверка

Фундамент стального ростверка состоит из стыков или стальных балок, поставляемых в один или два слоя. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как прокатные стальные балки.

Минимальный зазор 10 см сохраняется на внешних сторонах наружных балок, а также над верхними полками верхнего слоя.

Толщина бетона должна быть не менее 15 см. После выравнивания основания и заливки бетона необходимо проверить правильность уплотнения и образование непроницаемого слоя толщиной не менее 15 см.

Защищает стальные балки от грунтовых вод, которые могут привести к коррозии. Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 до 300 мм с помощью трубчатых разделителей.

Затем заливаем бетон между и вокруг балок первого слоя. После этого размещаем второй уровень балки под прямым углом к ​​первым уровням с помощью разделителя.

Затем снова заливаем бетон между стальными балками и вокруг них. При этом стальные опоры соединяем с верхним слоем с помощью опорной плиты, боковых уголков и усиливающей пластины.

Эти соединительные элементы также заделываются в бетон для придания жесткости соединению.

Также читайте: Разница между основанием и фундаментом | Что такое фундамент и фундамент

2.

Деревянный ростверковый фундамент

Деревянный фундамент предусмотрен для каменных стен, сильно нагруженных деревянными колоннами.

Этот фундамент особенно полезен в затопляемых районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН/м2.

Деревянные доски и деревянные балки используются вместо стальных балок. Между стыками тимберса нет бетона.

Однако нижний бетон, поставляемый в стальной сетке, заменен деревянной платформой, построенной из деревянных досок.

Выемка основания ровная. Нижний слой деревянных досок размером от 20 до 30 см и шириной от 5 до 7,5 см укладывается вплотную, без зазора между ними.

Над этим слоем под прямым углом размещается деревянная балка того же сечения, что и деревянная стойка.

Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, простирающийся на всю ширину основания стены, на котором построена кладка стены.

Также читайте: Что такое Raft Foundation | Тип фундамента | Деталь фундамента плота

Ростверковый фундамент Проект

Для проекта решетчатого фундамента необходимо рассчитать нагрузки и моменты надстройки.

Исходя из этого, нам необходимо определить площадь основания, необходимую для адекватного допустимого давления на грунт в данном состоянии.

Разделив эту область, мы найдем номера и размер каждого слоя сетки. Затем мы должны спроектировать слой так, чтобы он наклонялся от края слоя выше.

Он определяет размеры балок, необходимые для того, чтобы выдерживать изгибающие моменты и силы сдвига.

Сетку нельзя заключать в бетон и по порядку, так как совместное действие балки и бетона будет деморализовано. Метод строительства и нагрузки должен быть совместим с потребностями проекта

Также прочтите: Двутавровая балка против двутавровой | Что такое двутавровая балка | Что такое двутавр

Особенности ростверкового фундамента

1. Ростверк соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай.
2. Чаще всего этот фундамент организуется как монолитная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией (стальной фундамент для гриля).
3. Между балками ростверка предусмотрен минимальный зазор около 800 мм (8 см), чтобы бетон можно было легко заливать и правильно уплотнять.
4. Поскольку бетонное заполнение  не несет нагрузки, оно удерживает балки на месте и предотвращает их коррозию.
5. Глубина бетона под нижним ярусом   составляет не менее 150 мм (15 см).

Монтаж фундамента ростверка

Этапы монтажа фундамента под ростверк показаны ниже:

1. Сначала для сплошной монолитной сетки нам необходимо изготовить и установить конструкцию. Мы предпочитаем этот гриль, потому что он более надежный.
2. Опалубка из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Расстояние между каждой сеткой должно составлять от 15 до 30 см.
3. В опалубке мы должны определить структуру соединения арматуры с помощью соединительной проволоки. Кратчайшее расстояние от конструкции рядом с опалубкой должно быть одинаковым.
4. Затем арматура соединяется с той же соединительной проволокой, которая использовалась ранее.
5. Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Соединения должны располагаться на высоте от 25 до 30 мм, чтобы они были полностью погружены в бетон. Бетон необходимо заливать с осторожностью, чтобы избежать нежелательных полостей. 6. После шпаклевания поверхности ее следует выровнять и оставить сохнуть. После высыхания опалубку можно снять. Фундамент уже готов.

Преимущества ростверкового фундамента

1. Требует меньше времени и материалов для монтажа.
2. Уменьшает отвод тепла от дома с помощью фундамента, так как не наносится на мерзлый грунт.
3. Снижает уровень вибрации дома (очень актуально, если дом построен близко к автомагистралям).
4. Процесс монтажа ростверка требует меньше времени и материалов.
5. Этот тип фундамента может использоваться для значительных сооружений, таких как опоры колонн и строительные леса.
6. Способен трансформировать нагрузку на большую площадь.

Недостатки ростверкового фундамента

• Требуется установка свай на достаточно большую глубину.
• Пространство под решеткой должно быть заполнено и отапливается.
• Необходимы раскопки большей площади, что увеличивает стоимость раскопок.
• На него воздействует большая подъемная сила.
• Выравнивание колонн в этом типе фундамента может немного измениться.

Краткое примечание

Фундамент для ростверка

A  Фундамент для ростверка  – это тип фундамента  , который часто используется в основании   колонны. Он состоит из одного, двух или более ярусов стальных балок, уложенных на слой бетона, при этом соседние ярусы расположены под прямым углом друг к другу, при этом все ярусы залиты бетоном.

Что такое ростверковый фундамент?

Фундамент , состоящий из одного, двух или более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на обширной площади,  Фундамент ростверка . Он используется в базе столбцов. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.

Является ли Фундамент Грильяж глубоким фундаментом?

Ростверковый фундамент  учитывается, когда фундамент глубина ограничена от 1 до 1,5 м по таким причинам, как каменистый грунт. Более того, ростверковый фундамент может выдерживать и передавать большие нагрузки от конструкции на большие площади.

Грильяж – это код фундамента?

Фундамент ростверковый  самый экономичный фундамент  в случае передачи больших нагрузок от колонн на грунт малой несущей способности. Тип фундамента часто используется в основании колонны.

Что такое деревянный ростверковый фундамент?

Фундамент использует деревянных досок и деревянных балок вместо стальных балок. Этот фундамент особенно полезен в заболоченных районах, где несущая способность почвы очень низкая, и где стальные балки могут подвергаться коррозии из-за грунтовых вод.

Как сделать ростверковый фундамент?

Порядок строительства ростверкового фундамента следующий.

1. Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
2. По этому бетонному основанию укладываются стальные двутавровые балки с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
3. Затем заливают бетоном пространство между двутаврами. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
4. Снова заливают бетоном внутреннее пространство, чтобы заполнить его.
5. Теперь закрепите стальные стойки, соединив их с опорной плитой. Косынка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляются в бетоне.

Что такое Ростверковая балка?

Ростверк Фундамент состоит из нескольких слоев  балок , обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых точечных нагрузок от надстройки до приемлемого давления на грунт.

Что такое стальной ростверк?

Стальной ростверк Фундамент состоит из стальных стыков или балок, расположенных в один или два яруса. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок , структурно известных как прокатные балки из стали .

Что такое Ростверк в машиностроении?

Фундамент, состоящий из двух или более ярусов близко расположенных стальных балок, опирающихся на бетонный блок, причем каждый ярус расположен под прямым углом к ​​нижнему.

;

Фундамент ростверка – типы, применение и процесс строительства

Фундамент ростверка – это тип мелкозаглубленного фундамента, который обычно устанавливается у основания колонн для распределения тяжелых конструкционных нагрузок колонн, опор или лесов на большую площадь.

Нагрузка распределяется с помощью слоев или ярусов балок; каждый ярус расположен под прямым углом к ​​соседнему ярусу. Ростверковый фундамент наиболее подходит для грунтов, имеющих низкую несущую способность.

Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для передачи нагрузки. Глубина фундамента ограничена от 1000 мм до 1500 мм.

Фундамент ростверка состоит из следующих компонентов: балки ростверка, распорные или перемычки и фундаментные болты. Балка ростверка изготавливается из стальных или деревянных брусков, скрепленных болтами, образуя прочное основание.

Распорка или перемычка укладывается перпендикулярно балке ростверка с каждой стороны и обеспечивает дополнительную опору для боковых нагрузок.

Фундаментные болты используются для крепления балок ростверка к основанию под ним, которое может быть бетонным или железобетонным.

Обычно используется в коммерческом строительстве, таком как офисные здания и магазины розничной торговли, но также может использоваться в жилищном строительстве.

Типы ростверкового фундамента

Ростверковый фундамент может быть изготовлен из дерева, стали и железобетонных материалов. Тип используемого материала зависит от типа конструкции, высоты здания и его веса.

Типы ростверковых фундаментов включают:

1. Деревянные
2. Сталь
3. Железобетон

1. Фундамент под ростверк деревянный

Фундамент под ростверк из деревянных досок. Он использует ряд тяжелых бревен, называемых ростверками, для поддержки здания. Ростверки укладываются параллельно и соединяются болтами. Вся система ростверков и ригелей залита бетоном.

Кроме того, ростверковый деревянный фундамент удобен в грунтах с низкой несущей способностью, как правило, менее 50 кН/м2. Деревянные доски имеют ширину 8–12 дюймов и толщину 2–3 дюйма. Каждый слой ростверка укладывается перпендикулярно соседнему слою.

Длина ростверка пропорциональна нагрузке здания и обратно пропорциональна безопасной несущей способности грунта. После размещения ростверков в сетке ростверки соединяются между собой болтами.

Болты удерживают ростверки на месте и не допускают относительного перемещения, что обеспечивает безопасность фундамента. Зазор между ростверками в каждом слое заливается бетоном.

2. Фундамент стальной ростверк

Подобно фундаменту деревянного ростверка, фундамент стального ростверка состоит из стальных балок. Он использует серию двутавровых балок MS для поддержки здания. Ростверки укладываются параллельно и соединяются сваркой или болтами.

Размер стальных балок зависит от нагрузки здания. При необходимости две балки можно соединить вместе, чтобы получилась одна.

Стальные лаги располагаются параллельно в каждом слое, аналогично деревянному ростверковому фундаменту. Кроме того, каждый слой перпендикулярен соседнему слою.

Площадь ростверкового фундамента как индивидуального основания равна нагрузке на столб, деленной на безопасную несущую способность грунта.

Вся система балок покрыта бетоном. Бетонное покрытие толщиной не менее 100 мм сохраняется со всех сторон балок. Защищает стальные балки от ржавчины.

3. Железобетонный ростверк

Железобетонный ростверк ничем не отличается от ростверка из дерева и стали. Отличие только в используемом материале. Как следует из названия, железобетонный ростверк-фундамент изготавливается из железобетона.

Фундаменты из деревянных и стальных ростверков используются давно. Однако железобетонный ростверк является относительно новым, и достижения в технологии бетона позволили использовать бетон в фундаментах ростверка.

Бетонные ростверки доступны в сборном и монолитном вариантах. Кроме того, можно использовать предварительно напряженные бетонные ростверки.

Чем хорош ростверковый фундамент для вашего дома?

Ростверковый фундамент использовался со времен Римской империи и был популярен в средние века. Фундамент-ростверк не так распространен, как когда-то, но некоторые до сих пор используют его в постройках, где он может быть очень эффективным.

Ростверковый фундамент представляет собой тип фундамента, состоящий из деревянных или металлических балок, уложенных на землю и затем заполненных бетоном. Этот тип фундамента имеет много преимуществ, в том числе дешевле, чем другие фонды.

Основным преимуществом этого типа фундамента является то, что его можно построить быстро и легко в любое время, что делает его очень удобным для строительных проектов, когда вы должны начать строительство, прежде чем у вас будут готовы все материалы.

Как построить ростверк для своего дома?

Процесс возведения ростверка фундамента разделим на две части-

1. Проект
2. Строительство

1. Конструкция

Конструкция ростверкового фундамента аналогична конструкции обычного бетонного основания. Во-первых, оцените нагрузку и моменты на фундамент. Увеличьте полученную площадь на 10% за счет собственного веса фундамента. Между тем, также оцените безопасную несущую способность грунта.

Площадь фундамента равна нагрузке, деленной на безопасную несущую способность. Для квадратного ростверка берут квадратный корень из площади, что дает длину ростверка. Добавьте два раза покрытия к ростверку на длину фундамента.

Рассчитать ростверк верхнего и нижнего яруса, используя свойства материала сечения. Обязательно увеличьте допускаемые напряжения в ростверке на 33%, так как ростверк будет забетонирован.

Также спроектируйте разделители для удержания ростверков на месте. Минимальный зазор между двумя ростверками 75 мм. Для проектирования ростверка фундамента лучше воспользоваться помощью профессионала.

2. Строительство

Для устройства ростверка фундамента сначала выкапывается котлован под фундамент. Глубина фундамента должна быть до твердых слоев и ни в коем случае не должна быть менее 1 м.

На дно приямка уложить слой РСС марки М10 (1:3:6). Выровняйте бетонную поверхность и оставьте на сутки. Расположите ростверки согласно проекту.

Закрепите их с помощью разделителей, болтов или сварки, как указано на чертеже. Закрепите косынку в верхней части фундамента, чтобы зафиксировать колонну.

Установите опалубку вокруг фундамента. Поддерживайте покрытие со всех сторон фундамента. Залейте свежий бетон в фундамент и уплотните бетон, чтобы не осталось воздушных пустот.

Заключение

Из вышеописанной методики строительства видно, что ростверковый фундамент прост в сооружении и равномерно распределяет нагрузки по площади. Кроме того, это дешевле и экономит время. Строительный материал также легко доступен на рынке.

Однако существует ряд недостатков, которыми обладает ростверковый фундамент. Коррозия стального ростверка представляет собой большую проблему, если он остается на открытом воздухе, чего можно избежать, используя сборный железобетонный ростверк.

Еще одна проблема — ограничение использования.
