Что такое оконный проем: Что такое оконный проём

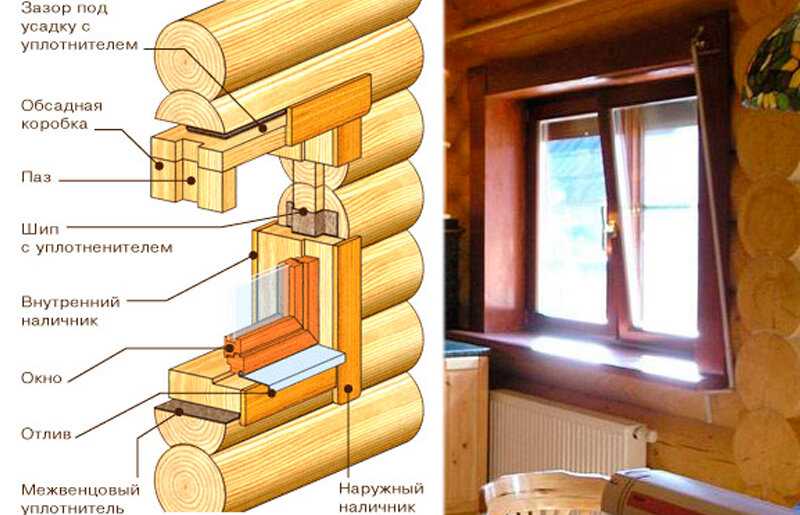

Оконные проемы: основные конструктивные элементы

Окна представляют собой конструкцию, которая должна обеспечить необходимую степень звуко- и теплоизоляции, иметь достаточный уровень светопропускания и высокую устойчивость ко всевозможным нагрузкам, например, к создаваемой сильным ветром. Их устанавливают в так называемые оконные проемы, которые строго регламентированы проектом дома.

Выбор параметров оконных конструкций зависит от конкретного региона строительства, поэтому они могут значительно отличаться. Это, в свою очередь, обуславливает выбор окон и отделки, которые представлены на строительном рынке в достаточно широком ассортименте.
Согласно санитарным нормам, площади окон и пола для жилых комнат относятся как 1/8 –1/5. Расчет площади выполняют по специальным методикам, базируясь на нормативах естественного освещения для различных типов помещений. Других существенных ограничений размеры световых проемов не имеют.

Окно. Сегодня домовладельцы в большинстве случаев предпочитают заполнять оконные проемы окнами ПВХ, учитывая их довольно долгий эксплуатационный срок и возможность использовать их для решения разнообразных функциональных задач. По конструкции они могут иметь стандартную или оригинальную форму, быть глухими или отличаться по системе открывания, к примеру, поворотно-откидную.

Отлив. Элемент, через который отводится влага от атмосферных осадков. При грамотной установке снаружи рамы он заходит снизу под кромку рамы и становится таким образом преградой для проникновения влаги в нижний слой изоляционного материала.

Подоконник. Этот элемент напоминает отлив, но установленный изнутри помещения. Только в данном случае он несет также существенную декоративную нагрузку. По сути он является продолжением горизонтальной выемки в толщине стены. При этом толщина стены и ширина подоконника прямо пропорциональны: чем больше толщина, тем большим получается и подоконник, предоставляя массу возможностей для использования. Технология устройства окон предполагает также использование подоконника для защиты пенной изоляции от воздействия различных негативных факторов изнутри помещения. Он покрывает пароизоляционную ленту, которой укрыт монтажный шов.

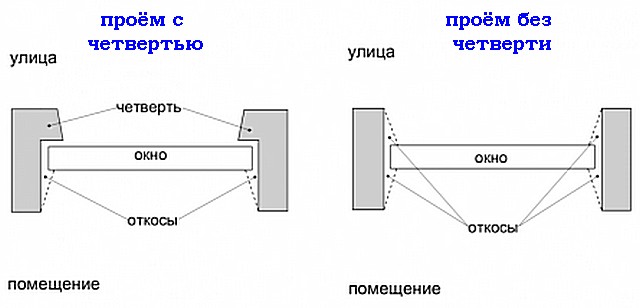

Откосы. Оконный проем по бокам и верхней части устанавливается по строительному уровню. В зависимости от расположения по отношению к окну откосы бывают внутренними и наружными. Для их отделки используют разные материалы и технологии. Горизонтальные откосы, расположенные по фасаду здания, располагаются по общей горизонтальной прямой, а боковые – по вертикальной. Обязательным требованием является и их совпадение по ширине. В оконных проемах может быть предусмотрен также выступ, размеры которого ограничены стандартом.

При отделке наружных откосов следует учитывать, что они не только не должны пропускать ветер или влагу, но и служить декоративным элементом. Внутренние – отделывают, как правило, ПВХ панелями – материалом, зарекомендовавшим себя как хороший изолятор с широким спектром декоративных возможностей: как цветовых, так и фактурных.

Как оформить оконный проём своими руками?

Содержание:

1. Какие планки понадобятся?

• Планка отлива.
• Планка откоса сложная 3D.
• Планка карнизного свеса (простая)*.
• Планка карнизного свеса (сложная)*.
• Планка аквилона (малая).

Оформление оконных проёмов: вариант попроще.

Оформление оконных проёмов: более эстетичный вариант.

Итог.

Чтобы дом выглядел красиво и завершённо, недостаточно просто его облицевать металлосайдингом или профлистом. Нужно эстетично оформить все места стыков, углы, торцы, а также оконные и дверные проёмы. В противном случае дом будет выглядеть недостроенным.

Рассмотрим, как оформить оконный проём своими руками. Для этого можно использовать продукцию «Металл Профиль». Рассказываем:

• какие планки пригодятся;
• для какой облицовки они подходят;
• какие у них размеры;
• где должны быть расположены планки;
• как их монтировать.

Какие планки понадобятся?

Схематично оформление окна выглядит так.

Вариант оформления оконного проёма

Это один из вариантов. На самом деле для оформления оконных проёмов используют разные планки. Расскажем о них подробнее.

Планка отлива

Планка отлива (150х30 мм, длина ― 2000 мм)

Зачем она нужна: эта планка защищает от воды несущую стену. Капли дождя скатываются по отливу и не попадают на неё. Планку используют как подоконник.

Длина: 2000 мм.

Размеры: 50х20, 180х30, 150х30, 240х30, 210х30 мм.

Для какой облицовки подходит: для металлосайдинга Lбрус^®, Lбрус^® XL, «Корабельная доска», Woodstock^®, любого стенового профлиста.

Планка откоса сложная 3D

Сложная планка откоса 3D

Сложная планка откоса 3D Woodstock ^®

Зачем она нужна: планку монтируют на откосах, она защищает стену и подконструкцию от воды и обеспечивает эстетичный вид окнам.

Её можно назвать оптимальным вариантом для оформления оконных проёмов. Эта планка выглядит красивее, чем планки карнизного свеса (простая и сложная). Она более широкая и объёмная ― её лицевая часть составляет 75 мм. Для сравнения: лицевая часть простой планки карнизного свеса ― 25 мм, сложной ― 50 мм. За счёт этого оконные проёмы смотрятся оригинально и выразительно. Из планок получаются объёмные внешние наличники на окна.

Длина: 2000 или 3000 мм.

Размеры: 230х75 мм, 245х75 мм.

Для какой облицовки подходит: планка 230х75 мм подходит для металлосайдинга Woodstock^®, 245х75 мм ― для Lбрус^®, Lбрус^® XL, «Корабельной доски». Для профлиста её используют редко.

Планка карнизного свеса (простая)*

Простая планка карнизного свеса (200х30 мм, длина ― 2000 мм)

Зачем она нужна: эта планка ― альтернатива сложной 3D-планке откоса. Она играет роль оконного и дверного откоса. Планка не позволяет воде попадать под облицовку, подконструкция и стена не намокают.

Также она выполняет декоративную функцию ― делает оконный или дверной проёмы эстетичными.

Длина: 2000 или 3000 мм.

Размеры: 180х50, 250х50, 200х30 мм.

Для какой облицовки подходит: для сайдинга Lбрус^®, Lбрус^® XL, «Корабельная доска»,  Woodstock^®, для любого стенового профлиста.

Планка карнизного свеса (сложная)*

Сложная планка карнизного свеса (185х50 мм, длина ― 2000 мм)

Зачем она нужна: как и планка карнизного свеса простая, она играет роль откоса. Защищает стену и подконструкцию от намокания и украшает дверной или оконный проёмы. От простой планки она отличается тем, что места креплений на ней не видны.

Эту планку монтируют до установки облицовки.

Длина: 2000 или 3000 мм.

Размеры: 185х50, 250х50 мм.

Для какой облицовки подходит: для металлосайдинга Lбрус^®, Lбрус^® XL и «Корабельная доска»,  для стенового профлиста высотой не более 18 мм.

Планка аквилона (малая)

Зачем она нужна: эта планка выравнивает кромки откосов. Например, они подрезаны не совсем ровно или не доходят до рамы. Чтобы соединить откосы с рамой, устанавливают малую планку аквилона. Результат впечатляет: рама и откос выглядят, как единая конструкция, между ними нет зазоров.

Также она играет роль «прищепки» ― если вам нужно зафиксировать откос без заклёпок и саморезов, просто вставьте его в планку аквилона малую. Он будет крепко держаться.

Длина: 2000 или 3000 мм.

Ширина: 20х35 мм.

Для какой облицовки подходит: для стального сайдинга Lбрус^®, Lбрус^® XL, «Корабельная доска»,  Woodstock

®, любого стенового профнастила.

Оформление оконных проёмов: вариант попроще

Первый вариант ― с простыми планками. Их устанавливают после монтажа облицовки.

Обычно так оформляют окна, если фасад облицован профлистом. В этом случае выбирают простые планки, т.  к. они довольно недорогие. Но их можно использовать и для фасада из металлосайдинга.

1. Сначала смонтируйте облицовку ― профнастил или сайдинг.
2. Затем установите подоконник (планку отлива). Её надо смонтировать под наклоном, чтобы с неё стекала вода. Планку прикрепите к оконной раме с помощью саморезов 4,2х16 (19) мм. Крепёж вкрутите в верхнюю часть планки.
Планку отлива можно дополнительно зафиксировать заклёпками 3,2х8 мм. Их вставляют рядом с загнутым вниз «козырьком» планки. Заклёпки менее заметны, чем саморезы, поэтому такое крепление смотрится эстетично. Внимание:
«козырёк» планки отлива должен отступать от облицовки минимум на 30 мм. Это нужно для того, чтобы вода не стекала на фасад.
3. Далее смонтируйте планки аквилона малые. Их надо установить по боковым сторонам и в верхней части окна ― там, где откос должен примыкать к раме. К окну этот элемент прикрутите саморезами 4,2х16 (19) мм. Выбирайте крепёж с пресс-шайбой.
4. Потом установите простые планки карнизного свеса на откосах ― по бокам и в верхней части оконного проёма. Их нужно прикрепить к облицовке заклёпками 3,2х8 мм.

Оформление оконных проёмов: более эстетичный вариант

Этот вариант немного сложнее в монтаже. Мы будем по-другому оформлять откосы ― с помощью сложных планок карнизного свеса. Они отличаются тем, что выглядят эстетичнее, чем простые ― на них не видно мест креплений. Но монтировать их нужно до установки облицовки

.

Вместо сложных планок карнизного свеса можно использовать сложные 3D-планки откоса ― они наиболее эстетичные и объёмные.

Как правило, этот вариант оформления подходит для фасада из сайдинга. Сложные планки карнизного свеса и 3D-планки красиво смотрятся. Вторые особенно эффектно подчёркивают оконные проёмы ― из них получаются объёмные внешние наличники на окна.

1. Установите планку отлива (подоконник). Её прикрепите к нижней части оконной рамы саморезами 4,2х16 (19) мм. Не забудьте, что планку монтируют с уклоном.
2. Смонтируйте малые планки аквилона. Они закроют места стыков планок карнизного свеса и рамы окна. Зафиксируйте их на окне саморезами 4,2х16 (19) мм с пресс-шайбой.
3. Установите планки карнизного свеса сложные или планки откоса сложные 3D. Сложные планки монтируют до установки облицовки. Затем в них «заводят» панели сайдинга.
Если хотите сделать объёмные внешние наличники на окна, используйте при отделке планки откоса 3D. Их монтируют так же, как и планки карнизного свеса сложные. Эти планки тоже устанавливают до монтажа облицовки. Внимание: если у вас фасад из сайдинга Woodstock^®, используйте специализированные планки 3D.
4. Установите облицовку на фасад ― металлосайдинг или профнастил.

Итог

Мы рассмотрели, как можно оформить оконные проёмы, какие планки для этого понадобятся и как их смонтировать. Эти элементы подойдут для облицовки из сайдинга или профлиста.

Несколько советов:

• Если у вас фасад из профлиста, рекомендуем использовать простые планки. Их легче монтировать, они более экономичные.
• Если фасад облицован металлосайдингом, выбирайте сложные специализированные планки. Они смотрятся более эффектно, чем простые.
• Если хотите, чтобы оконные проёмы выглядели максимально объёмно и выразительно, выбирайте планки откоса сложные 3D (размер зависит от вида облицовки).
• Если нужно оформить широкие оконные проёмы и стандартные планки не подходят, обшейте откосы металлосайдингом или профлистом. Стык панелей закройте планкой для внешнего угла, а вдоль окна установите J-профиль (вместо малой планки аквилона). Для подоконника придётся заказать нестандартную широкую планку отлива.
• Если хотите, чтобы дом смотрелся цельно и монолитно, используйте планки в цвет облицовки. Все доборные элементы представлены в тех же покрытиях и оттенках, что и профлист/сайдинг.
• Если хотите, чтобы здание смотрелось оригинально и эффектно, выбирайте планки контрастного цвета. Например, для тёмно-коричневого фасада возьмите светло-бежевые планки.
  Они станут необычными цветовыми акцентами.

Выбирайте подходящие планки у нас в каталоге!

* Планку карнизного свеса простую или сложную используют как альтернативу планке откоса сложной 3D.

В статье упоминаются категории:

Стандартные элементы отделки

Объяснение оконных проемов: помощь в выборе правильных окон для вашего проекта

16 февраля 2021 г.

All Items

После того, как вы определились с внешним видом и отделкой ваших новых окон, возникает следующий вопрос: какой тип проемов вы хотите? Это важный аспект спецификации окна, и наша команда экспертов посоветует учесть все соображения. Однако, чтобы начать свое путешествие, вот краткое руководство по вашим вариантам:

Индивидуальный дизайн алюминиевых окон означает интересные, инновационные решения остекления, подходящие для вашего индивидуального дома

Створчатые окна имеют традиционные боковые или верхние петли и открываются с этих фиксированных точек. Устанавливаемые по отдельности или парами, они могут открываться наружу или внутрь. «Створка» — это старый термин для описания этой открывающейся части окна.

Окна с наклоном перед поворотом (TBT) популярны в помещениях, где безопасность семьи имеет первостепенное значение. Ручку TBT можно заблокировать, а окно зафиксировать в верхнем открытом положении, обеспечивая беспрепятственную вентиляцию. Их также легко чистить.

Поворотные окна открываются на регулируемых точках поворота, обеспечивая максимальную вентиляцию и широкий обзор. Поворотное окно можно наклонить, чтобы защитить от ветра и дождя, что отлично подходит для прибрежных мест. Их конструкция упрощает очистку или вытирание скопившихся остатков после зимней бури.

Двусторонние окна предназначены для установки в местах, где уборка затруднена или окно недоступно. Двусторонняя оконная петля поворачивается на 180°, позволяя вам перевернуть окно, чтобы получить доступ к внешнему стеклу. Окно не открывается во внутреннее пространство и оснащено защелками для спокойствия.

Раздвижные окна Делайте как говорится, конечно. Это конструкция оконного проема, датируемая шестнадцатым веком, но в настоящее время очень популярная в мансардных квартирах и городской архитектуре с возможностью вертикального и горизонтального раздвижения.

стационарные окна

стационарные окна или панорамные окна — это неоткрывающиеся окна, которые можно использовать для получения потрясающего эффекта в общей планировке окон дома. По дизайну они идентичны открывающимся окнам, но служат для того, чтобы обеспечить дополнительный свет и визуальный акцент в любой части вашего дома. Они могут располагаться рядом с открывающимся окном, заменять внешнюю дверь или открывать темный коридор.

Эркерное окно создаст дополнительное пространство и вид в небольшом помещении.

Навесная стена

Стеклянные стены изготовлены из тонких алюминиевых неподвижных стеклопакетов, предназначенных для создания минималистских широких стеклянных фасадов. Они могут заменить внешние ненесущие стены. Это захватывающее решение для остекления, планируете ли вы новый дом или ремонтируете старинную собственность, резко открывая комнаты, создавая виды и множество естественного света.



Алюминиевые окна на заказ для вашего проекта

Наш универсальный ассортимент высококачественных алюминиевых окон с широким выбором стилей открывания и эстетической совместимостью с нашими двустворчатыми и раздвижными дверями. Они доступны в стандартных размерах, но многие из наших клиентов требуют индивидуального дизайна окон, чтобы максимизировать свет или сделать фокус своего дома и сада. Недавняя стеклянная пристройка к старинному деревенскому дому была оснащена чрезвычайно большим фиксированным окном, чтобы владельцы могли наслаждаться видом на свои недавно построенные и очень красивые стены из сухого камня. Проект лондонского таунхауса отличается большими панорамными окнами на первом этаже с видом на сад.

Окна вместо стен: остекление по всей ширине этого нового лондонского дома создает культовый вид и восхитительно светлые жилые помещения

Если вам нужна консультация по оптимальным оконным проемам для вашего проекта, позвоните нам по телефону 03300 586 792 или заполните нашу контактную форму сегодня. Мы будем рады помочь.

ПОДПИСАТЬСЯ НА НАШУ РАССЫЛКУ, ЧТОБЫ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПРОДУКЦИИ И НОВОСТИ О НАШИХ ПОСЛЕДНИХ ПРОЕКТАХ

Объяснение грубых открытий для Windows

Опубликовано 27 сентября 2021 г.  от Томпсон Крик

Если вы хотите установить окно или хотя бы попробовать свои силы, процесс начинается с грубого открытия. Вы должны знать об основах черновых проемов для окон и о том, как правильно их измерить и построить. Вам также может понадобиться понять, как отрегулировать существующий черновой проем для эффективной и точной установки.

Что такое черновой проем для окна?

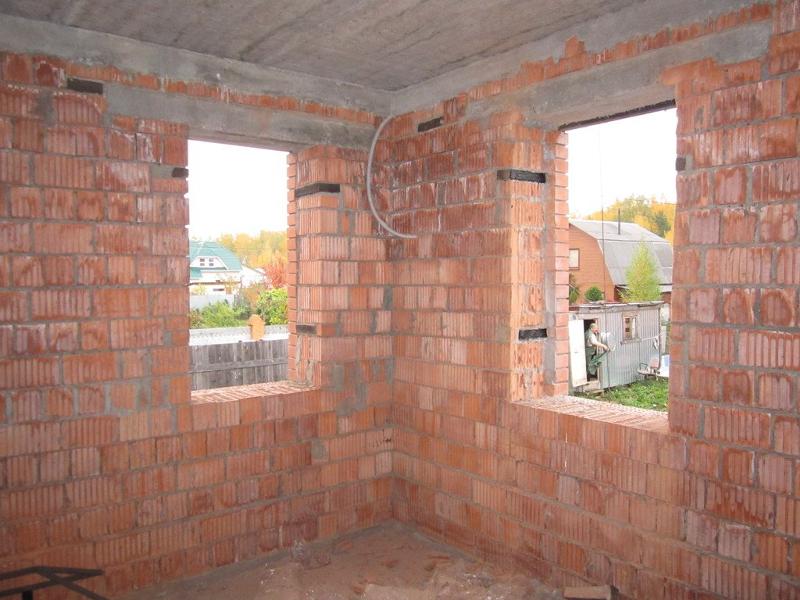

Под черновым проемом понимается обрамленный проем для запланированного окна. У него есть коллектор сверху, подоконник снизу и вертикальные триммеры с обеих сторон.

Естественно, эти элементы занимают место, поэтому окончательные размеры установленного окна будут немного меньше, чем размеры черновой рамы. Разница будет зависеть в конечном итоге от производителя окна, которое вы устанавливаете.

Черновой проем окна: основные этапы

Существует несколько основных шагов, необходимых для создания нового чернового отверстия или корректировки существующего.

Измерьте проем

Отметьте на стене, где будет запланированный проем, или, если вы оцениваете или корректируете уже существующий проем, измерьте то, что уже есть. Вам понадобятся следующие размеры:

• Ширина верхней и нижней части проема между внутренними сторонами рамы
• Высота проема от низа коллектора до верха подоконника слева, в центре и справа

Вам также необходимо учитывать обшивку бумагой с каждой стороны отверстия. Обычно это означает вычитание половины дюйма из измеренной ширины и 5/8 дюйма из измеренной высоты.

Вырежьте и обрамите проем

Если вы начинаете с пустой стены, вам нужно будет вырезать и обрамить новый проем. Это сам по себе многоэтапный процесс, слишком сложный, чтобы подробно описывать его здесь, но вы можете найти руководства в Интернете, которые помогут вам в этом процессе, если вы хотите попробовать это сами.

Проверка отвеса и уровня

Прежде чем заказывать окна, важно еще раз проверить, чтобы все четыре стороны чернового проема были отвесными и ровными, а также отвесной была ли стена, в которую он устанавливается.

В существующем черновом проеме вполне возможно, что шпильки могут быть не выровнены или порог и коллектор не выровнены. Стены достаточного возраста могут слегка наклоняться внутрь или наружу. Эти проблемы можно компенсировать, но только если вы сначала узнаете о них.

Регулировка чернового проема

Существует несколько способов регулировки чернового проема, если это необходимо:

• Наклон подоконника. Подоконник должен иметь небольшой наклон наружу для дренажа. Сбривание внешнего края подоконника или установка подоконного клина может обеспечить необходимый уклон.
