Что такое ленточный фундамент описание: ФУНДАМЕНТ ЛЕНТОЧНЫЙ. Описание, технические характеристики – цены на блоки фбс от ГК РОСАТОМСНАБ

Ленточных фундамент, схема заливки, характеристики, схема

Ленточный фундамент – один из видов фундамента, представляет собой железобетонный контур, устроенный под всеми несущими стенами строящегося здания, что позволяет перенести всю нагрузку здания равномерно на грунт. Ленточный – наиболее распространённый и дешёвый вид фундамента для капитальных зданий.
Его дешевизна складывается из: меньшего расхода на строительные материалы, маленького объёма земляных работ и как следствие меньшего объёма выполняемых работ. При этом соблюдается сохранение прочности, надёжности и долговечности данного фундамента на уровне с монолитной фундаментной плитой, которая значительно дороже.
Устройство ленточного фундамента при высоком уровне грунтовых вод выполняется на песчано-гравийной подушке, во избежание подмыва фундамента, но лучше избежать его погружение в грунтовые воды или выбрать другой тип фундамента для такого участка.

При отсутствии грунтовых вод, песчано-гравийная подушка не нужна, её устройство не вносит дополнительной надёжности в фундамент, а приводит только к лишним расходам при строительстве дома.

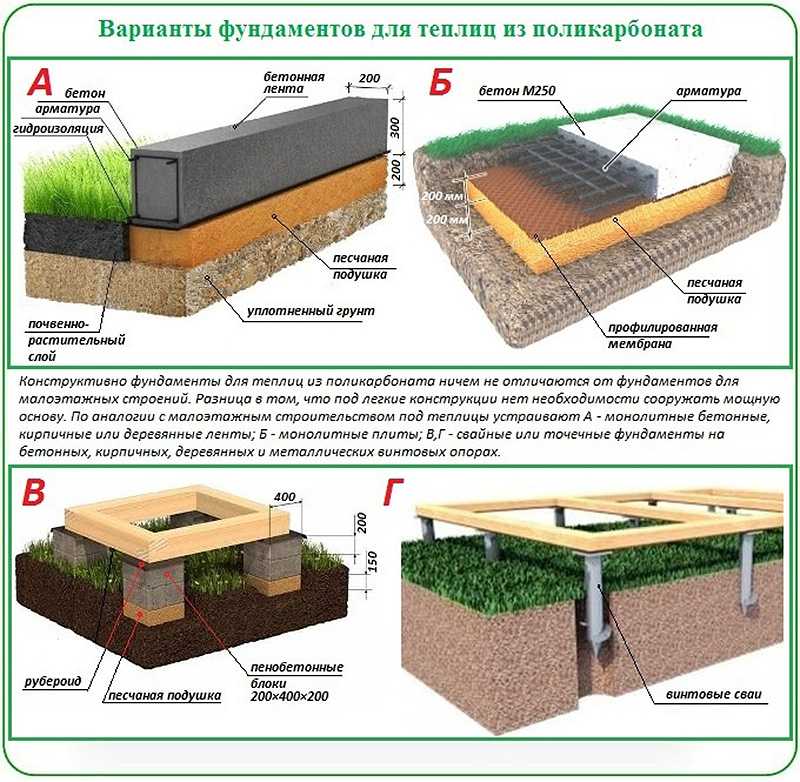

Ленточный фундамент схема:

Устройство ленточного фундамента производится двумя видами:

1. Монолитно.
2. Сборно.

Монолитное выполнение фундамента, обеспечивает неразрывность всего фундамента и является более стойким к дополнительным нагрузкам, таким как: морозное пучение снизу и внешнее пучение, давление грунта (особенно при выполнении подвалов и цокольных этажей). Устройство монолитного ленточного фундамента состоит из следующих основных этапов:

• Земляная работа. Подготовка траншей фундамента и выравнивание её стенок вручную.
• Подготовка песчано-гравийного основания (при обоснованной необходимости).
• Армирование ленточного фундамента (особое внимание следует уделять армированию углов и поворотов).
• Установка опалубки.
• Заливка ленточного фундамента бетоном (обязательно необходимо уплотнять бетон вибратором или другими средствами, для достижения достаточной плотности бетона).

Сборный ленточный фундамент, выполняется из фундаментных блоков строительных (ФБС). Монтаж блоков для обеспечения монолитности фундамента выполняется с использованием цементно-песчаного раствора и арматуры. Монтаж блоков выполняется, в зависимости от нагрузки будущего здания, на:

• Подготовленный выровненный, хорошо уплотнённый грунт
• Железобетонное монолитное основание
• Сборные ЖБИ для возведения ленточного фундамента из ФБС.

Устройство сборного ленточного фундамента состоит из следующих основных этапов:

1. Земляные работы.
2. Подготовка основания в зависимости от нагрузок и состояния грунта (смотрите выше).
3. Укладка ФБС с использованием песчано-цементного раствора и прокладкой продольной арматуры.

Арматура для ленточного фундамента подбирается при расчёте нагрузки на фундамент. Арматура в монолитном ленточном фундаменте препятствует образованию трещин и дальнейшему разрушению фундамента. Арматура, для ленточного фундамента необходима, и для эффективной её работы в фундаменте требуется правильная укладка арматуры в траншее.

Глубина ленточного фундамента определяется из глубины промерзания грунта в вашем регионе, типа грунта и расчёта фундамента под выполняемый проект будущего здания. Строительство фундамента рекомендуется выполнять на глубине не выше уровня промерзания для вашего региона, это позволит избежать дополнительную нагрузку на фундамент, при морозном пучении грунта.

Ленточный фундамент схема:

Ленточный фундамент плюсы и минусы, особенности его конструкции и типы (отзывы)

Среди всего разнообразия опорных конструкций, возводимых строителями под здания, ленточный фундамент пользуется наибольшей популярностью и подходит для возведения загородных домов. Он способен выдержать нагрузку как деревянного, так и кирпичного строения. Ленточный фундамент плюсы и минусы которого можно узнать из данной статьи, просто незаменим для зданий с массивными стенами, что является свидетельством его высокой надежности. Не менее важным положительным качеством опоры является возможность проектировки цокольного помещения.

Содержимое

• 1 Особенности конструкции ленточного фундамента
• 2 В каких случаях использование ленточного фундамента будет кстати?
• 3 Какие бывают типы ленточных фундаментов?
• 4 Преимущества ленточного фундамента
• 5 Недостатки основания

Особенности конструкции ленточного фундамента

Опора представляет собой железобетонную форму, проложенную по всему периметру будущего строения. Ее необходимо прокладывать не только под несущими стенами, но и под всеми внутренними перегородками. Благодаря такому строению, риск перекосов и проседаний будущей конструкции сводиться к минимуму. Более подробно об особенностях такого типа опор можно узнать из «ленточный фундамент плюсы и минусы видео».

В каких случаях использование ленточного фундамента будет кстати?

Использование данного типа основания актуально в следующих случаях:

• планируется возведения подвального помещения;
• для перекрытия будущего сооружения будут использованы тяжелые перекрытия;
• на участке неравномерный грунт;
• существует вероятность, что будет иметь место усадка в некоторых местах;
• плотность сторон будущего здания будет составлять от 1000 до 1300 кг/куб. м.

Как видим, фундамент применяется достаточно широко.

Какие бывают типы ленточных фундаментов?

Существует несколько классификаций опор, среди которых, наиболее часто используется разделение по типу использованной для работы технологии:

1. Монолитный фундамент – основа, которая отличается прочностью, надежностью и имеет достаточно широкой площадью. Целостностью опор достигается путем заливки бетонным раствором скрепленного арматурного каркаса. В случае применения винтовых свай, их объединяют в цельную конструкцию с помощью того же бетонного раствора.
2. Фундамент, возведенный с использованием сборной конструкции, предусматривает сборку железобетонных и бетонных конструкций в процессе работ, и их скрепление с помощью цементного раствора.

Существуют также сборно-монолитные конструкции, которые объединяют в себе качества обеих типов конструкции и монтируются по типу свайно-монолитного типа фундамента.

В зависимости от глубины залегания, различают также заглубленное и мелкозаглубленное основание. Первый тип фундамента применяется при строительстве домов с тяжелыми стенами или перекрытиями. Он отлично подходит в том случае, когда планировка дома предусматривает возведение подвала или гаража. Глубина заложения должна быть на 30 сантиментов ниже уровня промерзания грунта. Для возведения заглубленого основания, необходимо применять большее количество строительных материалов. Это значит, что стоимость фундамента также будет выше.

Мелкозглубленнй фундамент применяют при возведении небольших домов из дерева или камня. Закладывают основу на слабопучинистых грунтах на глубину от 50 до 70 см.

Совет! Перед тем, как преступать к возведению любого из вышеперечисленных типов опор, нужно предварительно провести расчеты и проектировку будущего дома.

Именно на этом этапе определяются эксплуатационные качества конструкции, а также происходит подсчет растрат.

Преимущества ленточного фундамента

Ленточный фундамент плюсы и минусы отзывы свидетельствуют о следующих положительных качествах опор:

Универсальность. Такой тип основания превосходно подходит как для возведения частных, так и многоквартирных домов:

1. Простота укладки.
2. Надежность.
3. Длительный срок службы.
4. Устойчивость к негативному воздействию окружающей среды.

Такое основание может выдержать практически любые нагрузки.

Недостатки основания

Среди негативных качеств фундамента следует отметить:

1. Необходимость использования большого количества дополнительных материалов, что значительно влияет на расходы.
2. Большой вес и размеры конструкции.
3. Его не рекомендовано использовать на территориях, где возможно сильное промерзание грунта.
4. Необходимость использования большого количества песка.

Ленточный фундамент плюсы и минусы цена достаточно высока, что обусловлено необходимостью применения большого количества цемента и дополнительного оснащения. А вот как правильно рассчитать параметры ленточного фундамента, вы можете почитать в этой статье.

Как видим, ленточное основание – отличный вариант практически для всех конструкций. Выбирая такой фундамент для своего дома, можно быть уверенным в том, что он не просядет и не разрушится, жилище прослужит на протяжении многих десятилетий.

Передовая практика для фундаментов в строительной отрасли

Техническая группа специалистов по структурным гарантиям Advantage Insurance (AHCI) рассмотрит, что представляет собой передовая практика для фундаментов в 2020 году

Для этого выпуска PBC Today, посвященного строительству, мы рассмотрели различные варианты фундаментов, наиболее часто используемых сегодня в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов на этапе проектирования.

Мы также предоставляем информацию о действующих строительных нормах и британских стандартах, предназначенных для обеспечения оптимального проектирования фундаментов. Само собой разумеется, что ошибки на этой ранней стадии процесса строительства могут оказаться дорогостоящими для исправления и могут нанести ущерб структуре и долговечности здания.

Функция фундаментов

По существу, функция фундаментов заключается в обеспечении эффективной и сбалансированной передачи конструкционных нагрузок, действующих на грунт, поддерживающий здание, при одновременном предотвращении перенапряжения этого грунта. Субстраты земли будут выступать в качестве одного из наиболее важных факторов при выборе фундамента.

Рисунок 1: Таблица несущей способности.

Ленточные фундаменты

Ленточные фундаменты являются одним из наиболее часто используемых фундаментов. Как правило, они используются для грунта с хорошей несущей способностью грунта. Ленточные фундаменты предназначены для сооружений с относительно небольшой нагрузкой, например, жилых домов малой и средней этажности. Традиционная форма строительства большинства домов допускает использование ленточного фундамента.

Ленточные фундаменты состоят из непрерывной полосы бетона, образованной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой строятся стены, и имеет такую ​​ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдержать нагрузку без чрезмерного уплотнения (см. таблицу ленточных фундаментов).

Рисунок 2: Минимальная ширина ленточных фундаментов таблица

Минимальные требования к глубине ленточных фундаментов диктуются местными грунтовыми условиями, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня чистового грунта во избежание повреждения от действия мороза в морозостойком грунте. (См. BS 8004 для правильных указаний по глубине и ширине фундаментов).

Глубокие фундаменты – Свайные фундаменты

Сваи часто называют колоннами в земле. Они могут быть непопулярным выбором фундамента из-за потребности в тяжелом оборудовании, а также затрат и дополнительного времени, которые это требует.

Для участков с менее благоприятными грунтовыми условиями свайные фундаменты часто являются единственным приемлемым решением для начала проекта. Свайные фундаменты устанавливаются там, где качество грунта близко к поверхности плохое или непостоянное. Применение столь глубокого фундамента в этих условиях часто является обязательным. Обычно свайные фундаменты делятся на 2 разных типа, и они различаются по типу в зависимости от способа их установки.

Сваи смещения (забивные)

Смещающие сваи устанавливаются путем забивания или забивания сплошной сваи или полой обсадной трубы в более глубокие слои основания, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровня шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где неприятный шум запрещен. (Свод практических правил, BS 5228 конкретно касается шума и вибрации свай).

Сменные сваи (буронабивные)

Сменные сваи, напротив, устанавливаются путем удаления объема грунта и «замены» его сваями, поддерживающими нагрузку. Почва удаляется с помощью полого утяжеленного грейфера или роторного бурового шнека. Выемка предотвращается от обрушения путем введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит вытесняется бетоном при заливке в котлован. Существует четыре основных формы сменных свай, см. ниже:

• Сваи монолитные буронабивные (малого диаметра)
• Сваи буронабивные монолитные (большого диаметра)
• Сваи висячие и опорные сваи
• Инъекционные сваи

Соединение со сваями

Во многих случаях сваи подвергаются точечным нагрузкам. Часто бывает так, что нагрузка здания превышает мощность одной свайной колонны. Поэтому сваи часто группируются вместе, чтобы выдерживать приложенную нагрузку. Соединения с концами свай называются оголовками; они используются для соединения оголовков соседних свай и обеспечения платформы для нагрузки здания. Заземляющие балки вводятся в соединения свай для того, чтобы равномерно распределить нагрузку (UDL) традиционных жилых домов, таким образом, выступая в качестве подходящего интерфейса между стенами и сваями.

Фундаментная балка обычно отливается на месте с помощью опалубки вокруг оголовков свай. Бетон заливается в опалубку и обычно армируется кольцевой балкой из стальной арматуры. Бетонные прокладки устанавливаются на стальную арматуру, чтобы гарантировать, что при схватывании бетона будет достаточно покрытия стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным прокладкам).

Таким образом, свайные фундаменты должны устанавливаться соответствующим специалистом под наблюдением инженера-строителя. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать назначенную нагрузку.

Плотный фундамент

Проекты плотного фундамента могут быть предложены и представлены инженером с соответствующей квалификацией, если они соответствуют назначению и рентабельны. Очень важно, чтобы плитный фундамент обеспечивал достаточную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава слоев. Приложенная нагрузка распределяется по более широкой области, обычно по всей площади основания, и можно считать, что она «плавает» по земле подобно плоту, плавающему по воде.

Они построены из железобетонных плит одинаковой толщины по всей длине, обычно 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно интегрировать стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты.

Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. д.) или где требуется дополнительная опора для определенных нагрузок. Типы ростверка следующие:

• Сплошная плита
• Свайный плот
• Плот из плитных балок
• Сотовый плот

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

• Есть ли подвал?
• Площадь пола, высота и нагрузки
• Дифференциальная осадка
• При невозможности устройства отдельных ленточных фундаментов для покрытия площади основания
• Там, где невозможно проводить раскопки на значительную глубину.

В целом, плотные фундаменты объединяют плиту перекрытия с фундаментом, в результате чего используется меньше материала и времени, что, в свою очередь, снижает стоимость. При этом они иногда могут быть подвержены эрозии по краям и, как правило, менее эффективны в зонах концентрированных конструкционных нагрузок.



AHCI

Тел. 0845 900 3969

www.ahci.co.uk

Twitter: @AdvantageLDI



Обратите внимание: это коммерческий профиль.

Ленточный фундамент или ленточный фундамент

Мы уже видели два типа фундаментов, которые используются в строительстве зданий – поверхностный и глубокий фундамент. Мы также увидели самый простой тип мелкозаглубленного фундамента – бутовый фундамент. Теперь давайте рассмотрим другой тип мелкозаглубленного фундамента, а именно ленточный фундамент или ленточный фундамент.

Иногда размер конструкции и/или состояние грунта могут потребовать использования более стабильного фундамента, чем бутовый. В других случаях грунт будет достаточно прочным и будет достаточно использования бутового фундамента, но на площадке может быть заболачивание, что может привести к эрозии материалов, используемых для набивки щебня. Также в заболоченных районах трудозатраты на укладку бутового фундамента будут очень высокими. Ваш инженер-строитель может предложить в этом случае использование ленточного фундамента. Ленточный фундамент можно использовать и в условиях, когда щебень недоступен.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из обычного бетона, так и из железобетона.

Когда используется ленточный фундамент?

Ленточный фундамент обычно используется в качестве фундамента для несущих стен; и когда грунт имеет хорошую несущую способность. Предпочтителен для малоэтажных и среднеэтажных жилых домов. Здесь ниже по всей длине стены проходит полоса бетона, тем самым распределяя нагрузку со стен на грунт. Это обеспечивает лучшую устойчивость здания. По этой причине ширина фундамента должна быть не менее чем в два раза больше ширины стены.

В некоторых случаях ленточный фундамент используется для поддержки ряда близко расположенных колонн. В таком случае ленточный фундамент будет более экономичным, чем настилающий внахлест.

Если несущая способность грунта низкая, возможно, придется использовать более широкие ленточные фундаменты. В таких случаях простого бетона может быть недостаточно. В таких случаях придется использовать железобетон.

Точная ширина несущей стены и фундамента зависит от состояния грунта. Ваш инженер-строитель должен помочь вам в этом, основываясь на отчетах об испытаниях почвы на вашем участке.

Когда не следует использовать ленточный фундамент?

• При наличии нескольких колонн в здании с высокими локальными нагрузками ленточный фундамент может оказаться нецелесообразным. В таких случаях выбирают изолированный фундамент или площадочный фундамент.
• Если состояние грунта слабое или существует вероятность осадки, целесообразнее выбрать плотный или матовый фундамент.
• Если несущая способность грунта слишком слаба, чтобы выдержать вес конструкции, выбирайте глубокие фундаменты, такие как свайные фундаменты.
• Для зданий выше 3 или 4 этажей больше подходят глубокие фундаменты, чем ленточные

Пошаговая процедура – ​​Ленточный фундамент

• Определите положение несущих стен.
• Раскопайте участок на этих позициях и выкопайте траншею. Траншея должна располагаться по центру стены выше.
• Залить тощим бетоном.
• Соберите опалубку и установите нижние основные стержни.
• Далее следует установка стартовых стержней колонны.
• Связующие используются для связывания стартовых стержней колонны.
• Следующим шагом будет установка верхних основных перекладин.
• Далее следует установка верхних распределительных стержней.
• Теперь залейте бетоном опалубку.
• После застывания бетона опалубку можно снять.
• Вынутый материал можно использовать для обратной засыпки.

Посмотрите, как ленточный фундамент делается на одной из наших площадок.
