Что такое косоур и тетива лестницы: Тетива или косоур

Тетива или косоур, что лучше выбрать? (пример монтажа)

Содержание

• 1 Тетива
• 2 Косоур
• 3 Тетива или косоур: что лучше?

Устанавливая лестницу в собственном доме, хозяева всегда встают перед выбором типа конструкции сооружения. Выбираются не только форма и габариты лестницы, но и способ крепление ступеней. Самыми популярными, пожалуй, являются тетива и косоур. Каждый из них имеет свои характерные черты и достоинства. Обо всём этом мы расскажем подробно в нашей статье.

Тетива

Это классический элемент лестниц, имеющих маршевую форму. Специалисты считают именно эти лестницы самыми безопасными. Тетивы являются парными элементами. Ступени крепятся на них в специальные базы. Для большей прочности дополнительно используются штыри, шурупы или клинья. Нередко также применяют и различные клеевые составы.

Основные достоинства тетивы:

• максимальная надежность,
• удобство и хорошие эксплуатационные характеристики,
• безопасность конструкции,
• высокий уровень грузоподъемности,
• простота в плане уборки.

Лестница на тетивах имеет абсолютно классический внешний вид. Такие сооружения просты, элегантны, смотрятся добротно и роскошно. Они легко могут вписаться в совершенно любой интерьер. Однако заметим, что для лестницы на тетивах необходимо несколько больше места, чем для конструкции на косоуре.

Косоур

Лестница на косоуре имеет в своей основе несущую балку, на которой определённым образом закреплены ступени. Безусловным достоинством косоуров является то, что они очень компактны, могут стать превосходным решением в условиях дефицита пространства и при этом способны выдерживать достаточно высокую нагрузку.

Чаще всего в качестве несущих элементов используют металлические косоуры. Однако нередко можно встретить и деревянные.  Если вы сделали свой выбор в пользу дерева, то лучше всего использовать такие прочные и твердые породы, как дуб или бук. Лучше всего подойдет клееная доска, так как сплошные плашки могут треснуть во время использования.

Толщина досок должна составлять не менее 5 см. А рабочая поверхность должна иметь ширину минимум 30 см.

Лестницы на косоурах отличаются простотой монтажа. Для того чтобы собрать такую лестницу, достаточно минимального набора инструментов. А процесс изготовления будет менее сложным.

Тетива или косоур: что лучше?

Достаточно сложно однозначно ответить на этот вопрос. Оба варианта конструкции используются достаточно широко. Основное преимущество косоура, конечно, в том, что для такой лестницы необходимо меньше пространства. Однако лестницу на тетивах профессионалы считают более прочный.

В связи с этим в небольшом помещении имеет смысл конструкция на косоуре. Такой тип крепления позволит сэкономить не только место, но также материалы и трудозатраты.  Если площадь и  бюджет на установку лестницы позволяют, то выбор обычно делают в пользу лестницы на тетивах. Она очень надежна, имеет высокий уровень грузоподъёмности и смотрится более внушительно.

В любом случае, чтобы вы ни выбрали — косоур или тетиву, не стоит экономить на качестве материалов. Любая лестница должна быть максимально комфортной и безопасной.



Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

Отличия лестницы на тетивах от лестниц на косоурах

Капитальные лестничные конструкции в современных зданиях часто представляют собой сооружения на тетивах или косоурах. Эти элементы имеют определяющее значение для безопасности лестниц и удобства их эксплуатации.

Но не все представляют, в чём разница между косоурами и тетивами. На этот вопрос подробно ответит наша статья.

Тетивы представляют собой несущие детали конструкции, к которым крепятся лестничные ступени. Важнейшая особенность в том, что ступени прикрепляются к тетивам по бокам, потому в таких конструкциях при взгляде с торца сами ступени не видны. Хотя есть исключения, когда тетивы выполнены из прозрачных (полупрозрачных) материалов. К ним относят стекло, некоторые виды пластика и композитов.

Лестницы рассматриваемого нами типа в большинстве случаев оснащены 2 тетивами, между которыми расположены ступени. Реже встречаются разновидности с одной тетивой – с другой стороны ступени прикрепляются к стене помещения. Ограждения в таких сооружениях монтируются прямо на тетиву.

Примеры выполненных лестниц на тетивах:

Г-образная лестница с тремя пригласительными ступенями, на тетивах, г. Новосибирск

П-образная лестница на тетивах

П-образная лестница с площадкой на тетивах, г. Бийск

Отметим главные достоинства конструкций на тетивах:

• Комфорт и удобство;
• Безопасность при использовании;
• Стойкость к высоким и постоянным нагрузкам;
• Несложный ремонт – вышедшие из строя блоки легко заменить.

Лестницы на косоурах – свойства и преимущества

Косоуры – разновидность несущих элементов, играющих ту же роль, что и тетивы, но в отличие от последних, ступени монтируются на косоуры сверху, а не сбоку.

Эти детали хорошо видны с торца конструкции, что нередко обыгрывается в дизайнерских и авторских проектах.

Есть 2 способа монтажа лестниц на косоурах. Более популярный способ – на 2 косоура с 2 сторон сооружения. Менее востребованный вариант – монтаж ступеней на один косоур, установленный точно по центру конструкции. Такой метод называют также «центральным».

Примеры выполненных лестниц на косоурах:

Г-образная лестница на косоурах, с. Целинное

Одномаршевая лестница на косоуре

Г-образная лестница на косоуре с двумя пригласительными ступенями

Перечислим главные достоинства лестниц на косоурах:

• Привлекательный внешний вид конструкций – лёгкий «воздушный» дизайн, подходящий для современных и классических интерьеров;
• Компактность – лестницы идеально подходят для ограниченных по площади помещений;
• Большой выбор конфигураций;
• Лестницы рассчитаны на повышенную нагрузку.

И те, и другие разновидности лестниц бывают прямыми, поворотными и винтовыми. Конструктивные особенности зависят от размеров помещения и предпочтений заказчика.

Верное решение поможет принять профессиональный строитель. Он учтёт особенности здания, в котором будет установлена конструкция, и даст дельный совет. Советуем не экономить на качестве материалов и заказывать производство и монтаж лестниц только о проверенных компаний.

Устройство лестницы в двухэтажном доме

Лестница состоит из одной или нескольких площадок и маршей. Марш представляет собой конструкцию из ряда ступеней, соединяющих между собой площадки. Верхняя и нижняя ступени каждого марша называются фризовыми и мало отличаются по форме от остальных (рис. 36).

Платформы разделены на этажные, которые устраивают на уровне пола каждого этажа, и промежуточные – между этажами.

В конструкцию марша, кроме ступеней, входят опорные балки и ограждающие устройства в виде перил или балясника с поручнем. Балки, поддерживающие ступени, называют косоурами. Когда ступени только примыкают к балкам сбоку, последние называют тетивами. В деревянных постройках обычно в балку врезают ступени и подступенки (в ней делают пазы), которые также называют тетивой.

Косоуры и тетивы своими концами опираются либо на площадочные балки (опорные площадки), либо в стены лестничных клеток. Марши могут быть однокосоурными и двухкосоурными в зависимости от того, сколько балок поддерживают ступени. В первом случае ступени одним концом опираются на выемку в стене, а другим — на балку — косоур.

Лестницы бывают одно-, двух- и трехмаршевые.

Одномаршевые лестницы устраивают чаще в одноэтажных зданиях, высоко поставленных над уровнем земли; двухмаршевые, которые занимают мало места и экономичны, – в двухэтажных зданиях.

Если делают двухмаршевую лестницу и под тамбуром предусматривают выход на улицу, то высота между тамбуром и полом первого этажа должна быть не менее 2100мм.

В строительной практике приняты минимальные и максимальные размеры элементов лестниц: высота ступеней – не менее 150мм и не более 270-320мм.

Чаще применяют ступени размером 150×300мм, что позволяет устроить марш с уклоном 1:2. Для чердачных лестниц допускаются более крутые уклоны.

В капитальных зданиях ширина основных лестниц должна быть не менее 1200мм, вспомогательных – не менее 750мм. Ширина площадок должна быть не менее ширины маршей. Количество ступеней в одном марше – от 5 до 18.

Чтобы правильно определить размеры ступеней, нужно нарисовать лестницу на листе бумаги в определенном масштабе. Допустим, проектом в двухэтажном доме предусмотрена лестница длиной 5900мм, ширина 3000мм и высота от уровня пола первого этажа до уровня пола второго этажа 3300мм. Необходимо установить количество маршей и их ширину, определить количество ступеней с учетом ширины выступа, высоты подступенков и ширины площадок.

Для расчета обозначим буквами: “р” – ширина маршей, “с” – горизонтальная проекция, “т” – ширина пола и промежуточных площадок, “у” – высота этажа от пола до пола, «ф» — интервал между маршами, «х» — ступень лестницы, «ц» — длина. Сделав на чертеже необходимые обозначения, приступим к строительству лестницы (рис. 36, а, см. 9).0003

36. Устройство деревянной лестницы

:
А – деревянная лестница и ее детали; – лестничный срез; в – план лестницы: 1 – фризовая ступенька; 2 — ступенька, подступенок с проступью; 3 — подступенок; 4 – проступ; 5 – тетива; 6 – поручень; 7 – платформа

Высота этажа от пола до пола равна 3300мм, следовательно, лестница должна быть двухмаршевой. Ширину марша определяют по формуле: e-d: 2=1450 при просвете между маршами в 100мм и 1400мм при просвете 200мм.

Высота каждого марша будет равна высоте этажа, деленной на две, примерно г:2=3300:2=1650мм.

Количество подступенков в каждом марше определяют делением высоты марша на высоту подступенка, то есть 1650:150=11.

Принято считать, что проступ верхней ступени каждого марша совпадает с поверхностью площадки, вследствие чего количество проступей будет на единицу меньше, то есть всего 10. Каждый марш будет состоять из 11 подступенков и 10 проступей. Зная ширину выступа, равную 300мм, и количество ступеней, можно определить горизонтальную проекцию марша, его длину или, как принято называть, заложение марша: 6=300X10=3000мм. Ширина каждой площадки предусмотрена равной ширине марша – 1450мм.

В том случае, когда в строящемся двухэтажном доме не предусмотрены размеры лестничной клетки, ее можно рассчитать таким образом. Под чертежом лестницы отмечают площадки, тетиву и ступени. Для этого по низу стены отмеряют ширину площадок до 1450мм и от них ширину ступеней или кажутся до 300мм.

По полученным отметкам проводят строго вертикальные линии с помощью отвеса и намеленного шнура. Затем на уровне первого этажа проведите вторую горизонтальную линию, от нее отмерьте 150мм и проведите вторую горизонтальную линию, определите выступ первой ступени. Затем отмеряют по этой линии 150мм и от этой точки проводят горизонтальную линию, определяя выступ второй ступени и т.

д. Последняя одиннадцатая ступенька должна быть на одном уровне с полом площадки. При этом определяют положение ступеней и длину тетивы.

По выполненной разбивке изготовьте фанерный или дощатый шаблон, с помощью которого разметьте тетиву: найдите положение балок под помост и бруски или лаги, уложенные на уровне пола цокольного этажа. Лестничные тетивы будут опираться на балку и брусок. По конструкции деревянные лестницы состоят из тетив, ступеней и перил (балясника и ограждений). Так как деревянные здания имеют не более трех этажей, то допустима более узкая ширина маршей – от 1100 до 1400мм, а для подвальных и чердачных лестниц – чаще 800мм.

Тетива деревянных лестниц обычно имеет толщину 60-70мм, но для лестниц выше толщина может быть 100-120мм. Ширина тетивы зависит от размера ступеней.

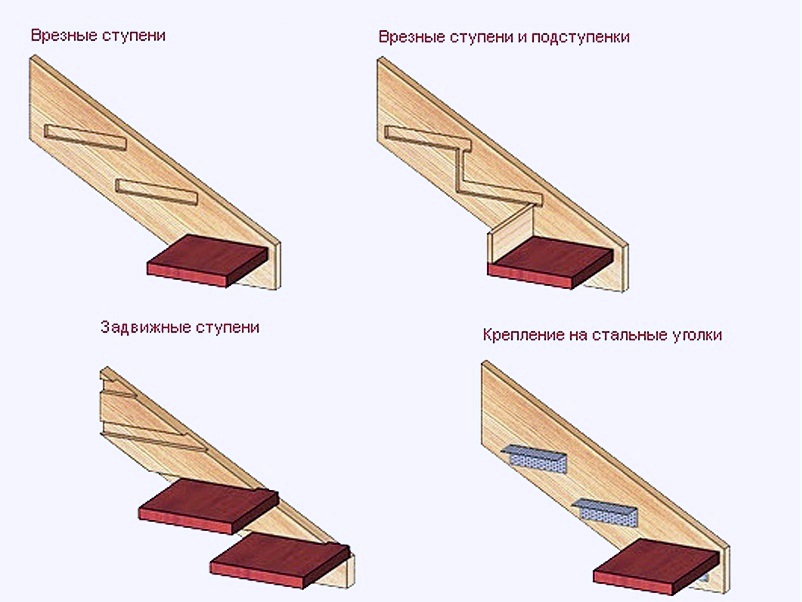

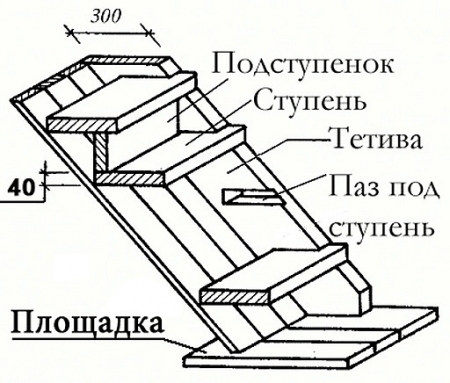

Рассмотрим самый простой способ соединения ступеней с тетивой. На тетиве вырезают пазы или выступы, в которых проступают крепят и подступенки. Однако выступы ослабляют тетиву и требуют устройства более широкой и толстой доски.

Гнезда для проступей и подступенков могут быть глухими, но тогда марш устанавливают полностью собранным.

Когда гнезда дойдут до нижнего края тетивы, лучше вставить выступ и подступенки снизу, после установки тетивы на место. Чтобы уменьшить ширину тетивы, прорези в ней доводят не до нижнего края, а до верхнего. Уложив ступени, сверху тетивы прибивают брусок с калевкой.

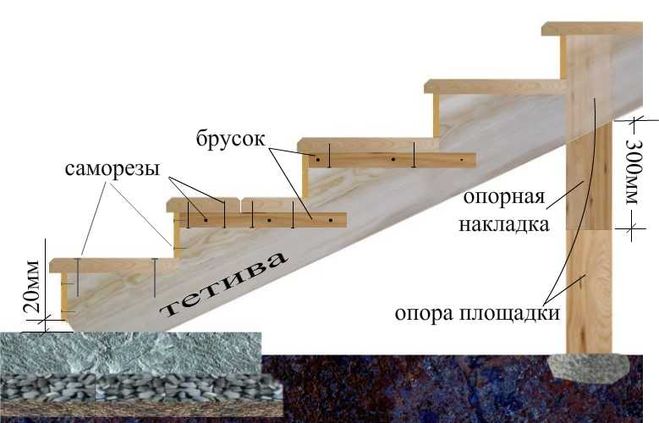

Тетивы лестниц крепят на балки лестничных площадок по-разному. Тетиву можно прибить к балкам скобами или крупными гвоздями, но такое крепление не очень прочно. Более надежное крепление тетивы, когда в площадочной балке укрепляют доску с прорезями, в которые вставляют тетивы с расположенными на торцах шипами. Иногда тетиву опирают на площадочную балку сверху, устраивая в тетиве в месте опирания соответствующий паз. При опирании балок лестничных площадок на бревенчатые стены необходимо принять меры к тому, чтобы после отложений стен площадки оказались заподлицо с изнашиваемым полом. Для этого площадочные балки опирают на временные стойки, которые крепят к стенам скобами, а под врезанными в стену концами балок оставляют зазор равный

1 / ₁₀ высоты части сруба, расположенной ниже платформы.

После отсыпки стен положенные временные стойки удаляют и под концы балок, то есть в гнезда, подкладывают деревянные подкладки нужной толщины, которые крепятся к балкам. Укрепив тетивы и вставив ступени полностью или проложив марши, в тетивах отмечают места для гнезд, в которые вставляют на шипах стойки и балясины. На балясины сверху надевают поручни и закрепляют их.

Лестницы собираем всухую без клея. Их окрашивают масляными красками, что придает им красивый вид и предохраняет древесину от гниения. Однако следует помнить, что красить можно только выдержанную древесину. Если материал для лестниц не совсем сухой, лестницы оставляют на просушку на год и более. Окрашивать их следует в сухое теплое время года. За несколько дней до окрашивания лестницу вымойте и высушите.

Для движения по свежеокрашенным лестницам укладывают трапы, доски с заполненными брусками. После высыхания краски их удаляют.

это что? Лестничный марш. Сталь Koser

В собственном доме хочется сделать все так, чтобы глаз радовался. Ощущение уюта и комфорта должно присутствовать везде. Поэтому к созданию интерьера следует подойти со всей тщательностью. А может у вас особняк в несколько этажей? Или при входе в дом красивая лестница, которую скоро нужно будет отремонтировать? Тогда в этой ситуации в центре внимания должны быть косовары. Именно о них и пойдет речь в этом обзоре.

Что скрывает этот термин?

Те, у кого возникла необходимость в ремонте собственного жилья, могут задать один простой вопрос: косоур – что это такое? Под этим термином подразумевают самый популярный тип опор, который применяется при возведении лестниц. Он имеет вид балки и располагается на каждом лестничном марше, закрепляющем ступени. В целом вся эта конструкция служит опорой для лестницы. Необходимо более подробно рассмотреть этот элемент, отвечая на вопрос: «Косоура — что это такое?»

Что я могу использовать, кроме Косоура?

За счет такой детали можно придать красоту и оригинальность всей лестнице в целом. Кроме всего прочего, существует еще один тип подобной конструкции. Он носит имя строки. Он очень похож на косуро, но установка проступи происходит изнутри. Соединение, скрепляющее всю конструкцию в целом, происходит за счет затяжек.

Кроме того, косоуры из тетивы деревянные различаются как по размеру, так и по породе. Эти параметры полностью зависят от формы ступеней, а также от допустимой нагрузки на лестницу. Все эти факторы играют достаточно важную роль. И следует учесть, что одновременная нагрузка на межуличную и входную лестницы не должна быть более 250 килограммов.

Важный этап, связанный с расчетом части

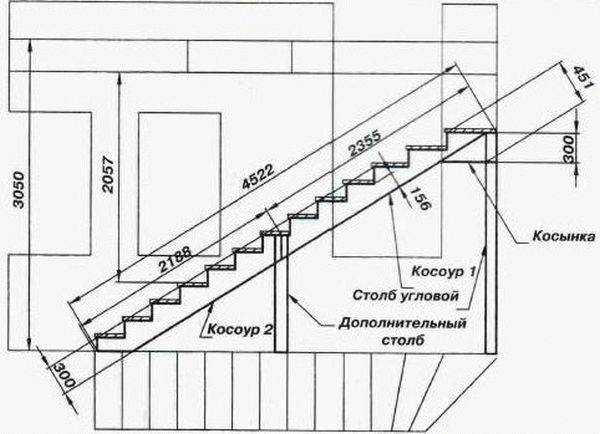

Следует основательно подойти к такой процедуре, как расчет косоура. В среднем она не должна быть меньше 50 мм по ширине. Это в том случае, если ширина одного марша не превышает одного метра. Если этот параметр равен 1,25 метра, то ширина самого косоура должна достигать 60 мм. При ширине марша, равной полутора метрам, косоур должен быть 70 мм. В этом пункте также необходимо отметить, что при использовании тетивы ширина лестничной клетки значительно больше, чем в случае с подкосом.

Как происходит производство деревянных элементов?

Нельзя не упомянуть о способах производства, отвечая на вопрос: “Косоур – что это такое?” Возможны два варианта изготовления.

1. С учетом длины марша необходимо сформировать балки (заготовки). Такие параметры, как толщина и ширина косых линий, не должны быть слишком большими. Кроме того, создается треугольная форма гребенки (это место, где фиксируются ступени). Его размеры следует выбирать в зависимости от шага подъема. Мы также должны учитывать ширину проступи вместе с толщиной балки. Крепление ступеней и стоек в данной ситуации осуществляется за счет дюбелей. Они фиксируются в специально созданных пазах с помощью клея. В результате всех этих действий получится красивая лестница с изящными носками. Эта технология позволяет сэкономить на покупке дорогостоящего материала.
2. При этом ширина заготовки должна превышать общую ширину самого косоура. Его длина должна соответствовать длине всего марша в целом, а толщина равняться толщине будущего косоура. Поэтому важно в этой ситуации заранее определиться, какого размера должен быть конечный продукт. Чтобы точно соблюсти все размеры, стоит воспользоваться такой процедурой, как фрезеровка. Эта технология изначально характеризуется более высокой скоростью производства.

Какие виды косоваров можно выделить?

Следует отметить, что, в отличие от тетивы, деревянные косоуры – зажигалки. Кроме того, они занимают меньше места. В связи с этим во многих особняках используются именно косоуры, особенно если шахта лестницы небольшая.

Существует несколько разновидностей деревянных косичек. Прямые элементы применяются в случае использования точно таких же маршей. Гребень необходим в том случае, если планируется размещение накладной лестницы. Округлая косая обувь обязательна, если есть желание придать округлость всей лестнице.

В каких случаях требуется забор?

Лестницы, в которых применяется тетива, могут быть оборудованы ограждением в следующих случаях:

1. При установке балясины непосредственно на тетиву.
2. Когда большие размеры характерны для балясин, а не для тетивы. В этом случае к лестничному элементу крепится поддоска, которая помогает удлинить тетиву примерно на 25 мм. Позже на эту доску монтируется и балясина.
3. По бокам тетивы идет крепление балясин, длина которых при этом увеличивается. Однако такой прием способствует высвобождению ширины марша. Освобождается свободное место для лестницы.

Выше перечислены преимущества, характеризующие пристройку косоваров во многих домах. Есть мнение, что эти элементы придают большую надежность всей конструкции в целом. Лестницу с тетивой можно сделать в более короткие сроки.

Какой параметр является решающим?

Основная характеристика, которой обладает косоур – это прочность. И следует отметить, что этот параметр специфичен. Необходимо понимать, что этот элемент должен безопасно выдерживать вес людей и тех грузов, которые человек будет поднимать по лестнице. Однако лишних вибраций быть не должно. Знай, что тот косоур, который дрожит или качается, не качественный. Скорее всего, где-то была ошибка.

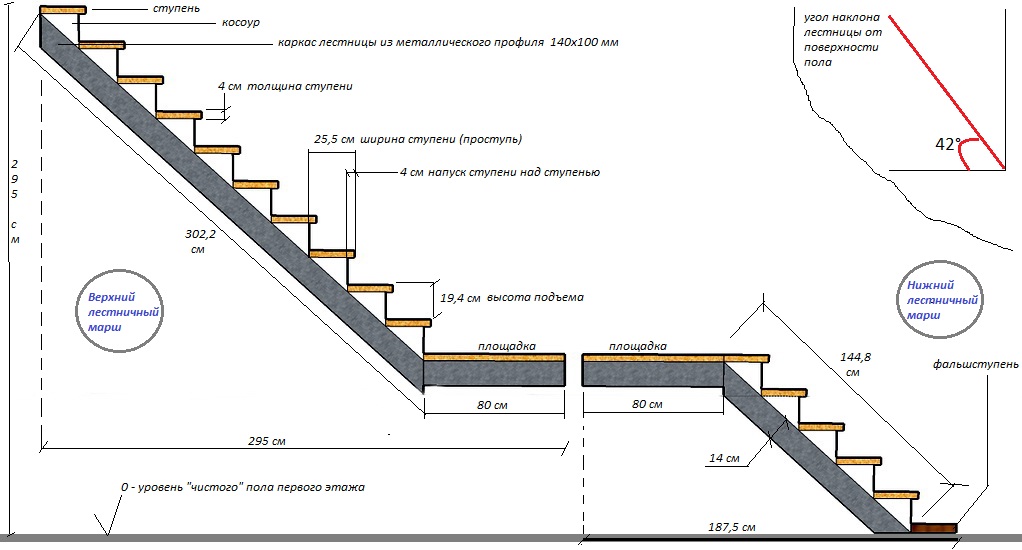

В последнее время стала популярной лестница на металлическом косоуре. Обладает очень высокой прочностью и надежностью. Все необходимые элементы можно приобрести на складе металла. Их производство представляет собой метод сварки из швеллера или трубы прямоугольной формы довольно большого размера.

Если нет опыта, то лучше довериться профессионалам

Для изготовления косого металлопроката необходимо иметь опыт работы в данной сфере. В том случае, если ранее вы с ним не работали, рисковать не нужно. Вероятность брака в этой ситуации довольно высока. Ведь сегодня на строительном рынке есть возможность приобрести абсолютно любые косоуры, любого типа и из любого материала.

Можно ли использовать одну балку на лестничной клетке?

В том случае, если вы планируете использовать один косоур, который будет располагаться по центру марша, то вместо дерева лучше использовать металлический. Стальной косоур сделает лестницу более устойчивой, чем в случае с деревом. К тому же ступени на концах не будут гнуться. Чем плоха древесина, так это тем, что никаких дополнительных систем крепления установить не получится. В случае использования металла сделать это будет очень просто. Элемент из стали способен стать единственным во всей конструкции, а также достаточно легко сдержать всю нагрузку. Для дополнительной устойчивости сцены необходимо усилить ее с помощью специальных пластин. Хотите посмотреть, как будет выглядеть лестничный марш в такой ситуации? Фотографии показывают это вам.

Металлические элементы изготавливаются с использованием сварных деталей. Также следует использовать двутавр, швеллер или прямоугольную трубу. Кроме того, косоуры из металла могут иметь самые разные формы. Не обязательно использовать прямые элементы. Довольно часто можно увидеть лестницы, которые обвиваются вокруг одной опоры. Шаги в этом случае выполняются в такой манере, как «гусиный шаг».

Все же лучше использовать несколько металлических элементов

В масштабных лестницах все же следует использовать два косоура.
