Азбука диагноста. Шина K-line. Обучение диагностике систем VAG.

Каждый начинающий диагност должен знать что-такое шина K-Line и сегодня, наверное, никого уже не удивить утверждением,  что диагностика систем автомобиля производства  примерно до 2007 года  происходит по K-Line. Все слышали, читали, диагностировали, короче говоря –  «плавали, знаем». Тем не менее я всегда начинаю свой курс именно с этой темы. Почему? Логика построения шин в VAG Group примерно одинакова, и если разобраться в принципе работы K-Line, то в будущем будет гораздо легче разобраться  с другими более современными  и  скоростными  шинами передачи данных.

Итак:  K-line – диагностическая шина, с помощью которой происходит обмен данными между блоками управления и диагностическим оборудованием.  Более того –  до появления шин CAN она использовалась для обмена данными между блоками.

Рис.1 Диагностика через К-линию, схема соединения.

Блок управления двигателем, являясь всегда присутствующим блоком в автомобиле, всегда подключен к К-линии. При более старых системах почти все блоки управления подключены к К-линии. Если  в автомобиле не реализована диагностика по CAN шине, то обращение к блокам происходит по К-линии;  также по этой линии происходит обращение при работе по протоколу EOBD. В современных концепциях автомобилестроения К-линия отсутствует.

Рис.2 Диагностика через К-линию, принцип коммуникации.

Принцип работы К-линии заключается в создании различными блоками управления пакетов импульсов, формируемых  на основе  принципа замыкания на массу  сигнала с определённой частотой и длительностью. Напряжение в К-линии  равно 12В и подаётся в шину через резистор, позволяющий безопасно замыкать её на массу.  На рис. 2  приведён пример возможности обмена данными между сканером и блоком управления двигателем, для отправки запроса в блок сканер  замыкает с определённой последовательностью встроенный ключ на массу.  В ответ блок управления двигателем  формирует ответ замыканием на массу собственного встроенного ключа.

Рис.3 Диагностика через К-линию,   сигнал при выключенном зажигании.

При выключенном зажигании или в спящем режиме напряжение в К-линии равно 0 В.

Рис.4 Диагностика через К-линию, сигнал при включенном зажигании.

При включении зажигания блок управления через резистор подаёт в шину напряжение 12В, при этом никакой активности в шине не происходит.



Рис. 5 Диагностика через К-линию,  процесс обмена данными между сканером и блоком управления.

Сканер посылает определённую последовательность импульсов, в которой зашифрован адрес конкретного блока управления, в К-линию. Все блоки на линии получают эту информацию, но отвечает тот блок, которому предназначен запрос.

Рис. 6  Диагностика через К-линию, блок не отвечает на запрос сканера.

Сканер отправляет запрос по конкретному адресу в шину; все блоки на линии получают эту информацию, но искомый блок на запрос не отвечает. Запрос повторяется;  при отсутствии ответа сканер формирует сообщение об отсутствии ответа от конкретного блока или отсутствии его в данном автомобиле.

Достаточно часто встречаемая неисправность автомобилей концерна VAG – отсутствие  связи со всеми установленными на а\м блоками. Рассмотрим подробнее этот  случай  для более детального анализа причин данной неисправности и обсудим примерный алгоритм действий для её решения:

1.

Всегда проверяем наличие питания на диагностическом разъёме.

 Я всегда рекомендую открыть электрическую схему; сразу предупреждаю: нет необходимости запоминать фрагменты схем, а тем более цвета проводов – они меняются в зависимости от года выпуска автомобилей!

Рис. 7  Фрагмент электросхемы диагностического разъёма  автомобиля VWPassat.

Внимательно изучаем схему:  Т16  – это  диагностический разъём (это обозначение актуально для всех моделей и годов). На него приходит два «плюса»  (контакт 16 и 1),  две «массы»  (контакты 4 и 5), K-линия (контакт 7) и шина CAN ( контакты 14 и 6) ,следовательно при включенном зажигании на диагностическом разъёме всегда должно быть два «плюса» и два «минуса». Это всё??? Нет! Если вы внимательно  читали  вплоть  до этого места – то уверены, что должно появиться ещё одно напряжение,  а именно:  на K-линии (контакт 7)  должно появиться напряжение бортовой сети!!!! Только так!!!  Ине как иначе! Если на K-линии нет напряжения, равного напряжению бортовой сети – автомобиль опрашиваться не будет!!!

Причины отсутствия питания на K-линии:

1.

Обрыв провода.

В этом случае согласно схеме нужно прозвонить провод от комбинации приборов (разъём 32а, 25-й контакт)  до диагностического разъёма.  Обязательно ли прозванивать от комбинации приборов? Вовсе нет – если посмотреть на схему, то увидим точку соединения K-линии  А76. Это точка между комбинацией и диагностическим разъёмом, от которой идут соединения с другими блоками.  Можно прозвонить шину от любого удобного блока, к которому есть свободный доступ.

2.

Провод K-линии замкнут на массу.

В этом случае провод прозванивается на  вероятность замыкания массу.

3.

 Один из блоков управления, подключенных к K-линии, её «завешивает».

Бывают случаи, когда на проводе K-линии  может иметься даже некое напряжение,  например  7 В. Провод не замкнут на массу, но автомобиль  не опрашивается. В случаях 2 и 3 диагноста-электрика ждет интересная и увлекательная работа: придётся по очереди добираться до всех блоков, подключенных к K-линии и отключать их от неё, прозванивая  при этом провод на целостность и отсутствие замыкания на массу.  Понятно, что в этом случае помогает некая природная лень и способность мыслить: в первую очередь смотрим, что установлено «нештатное»:  наиболее  часто K-линию «завешивают» нештатные магнитолы. Встречались и такие  случаи, когда питание сторонних компонентов брали с K-линии, путая его с клеммой 15! Следующий этап: блоки, к которым легче всего добраться. На втором месте после нештатного оборудования стоит совершенно штатный и законно установленный блок ABS. Ну и так далее, до самого труднодоступного блока, пока не найдем неисправность. В любом случае:  когда мы сталкиваемся с такого рода неисправностью – нам нужно  морально подготовиться самим к тяжёлой работе,  подготовить владельца автомобиля к определенным расходам и надеяться на определённое везение в поиске «виновного» блока.

Очень часто у меня спрашивают – что делать, если владельцу необходимо только устранить неисправности в двигателе, но он не готов оплачивать работы по поиску неисправности шины? Особенно когда после этого поиска понадобится замена дорогостоящего блока, ведь по мнению владельца всякие ABS, AIR BAG и прочая «ерунда» придумана лишь  для удорожания автомобиля и «на скорость не влияет».  В таком случае тоже есть шанс помочь – можно подключиться к блоку управления двигателя, минуя все остальные блоки, «напрямую».  Возвращаемся к схеме:

Рис. 8  Фрагмент электросхемы панели приборов автомобиля VW Passat.

 Внимательно смотрим на схему! С диагностического разъёма Т16 провод K-линии приходит на разъём Т32а/25-й контакт (синий 32-х контактный разъём комбинации приборов), а выходит с разъёма Т32b/5-й контакт (зелёный 32-х контактный разъём комбинации приборов).

Рис.9  Фрагмент электросхемы  панели приборов автомобиля VWPassat.

Для самопроверки открываем схему блока управления двигателя:

Рис. 10  Фрагмент электросхемы блока управления двигателем VWPassat.

Внимательно смотрим:  K-линия присутствует на разъёме Т121/43-й контакт и через переходной разъём Т10d/1-й контакт  – попадает в панель приборов, разъём T32b/5-й контакт:

Рис. 11  Фрагмент электросхемы панели приборов автомобиля VWPassat.

Мы не ошиблись.  Теперь мы можем, минуя все блоки, подключенные к K-линии, подключиться к блоку управления двигателем и его продиагностировать. У нас есть несколько вариантов:

1.

Снять разъёмы с комбинации приборов и соединить контакт 25  в синем разъёме  с контактом 5 в зеленом разъёме. Этой манипуляцией мы «убиваем двух зайцев»: подключаемся напрямую к блоку двигателя и  проверяем комбинацию приборов на предмет причастности к «завешиванию» других блоков.

2.

Добраться до переходного разъема Т10d/1-й контакт (обозначен синим цветом на рисунке). Этот случай пригоден,  когда нам нет необходимости продолжать поиск «завешивания» линии диагностики.

В начале разговора я упоминал, что K-линия служит не только для диагностики, но и для обмена данными между блоками – например осуществляет связь между блоком управления двигателем и иммобилайзером  (интегрирован в комбинацию приборов).  Данный обмен в принципе может  происходить  как по к-линии, так и по шине CAN.  Самая простая схема иммобилайзера выглядит примерно так:

1.

Ключ зажигания с  интегрированным чипом. Чип запрограммирован под свой блок (комбинация приборов), который распознаёт ключ как  «свой/чужой». При замене ключа или чипа, его необходимо адаптировать к блоку иммобилайзера (в составе панели приборов).

2.

Возле замка зажигания находится считывающая катушка, которая физически (проводами) связана с блоком иммобилайзера (в составе панели приборов). В момент включения зажигания катушка считывает информацию с ключа и отправляет её блоку иммобилайзера (в составе панели приборов).

3.

Блок иммобилайзера ( в составе панели приборов),  который обрабатывает информацию о ключе («свой/чужой») и принимает решение разрешить/запретить запуск двигателя. При замене требуется адаптация. Если вы внимательно смотрели схему, то заметили, что именно блок иммобилайзера разрывает K-линию. Соответственно он также может быть виновником «завешивания» K-Line. Косвенную проверку мы уже обсудили.

4.

Блок управления двигателем получает от блока иммобилайера разрешение на запуск. После разрешения на запуск обмен данными между блоком иммобилайзера и блоком двигателя не происходит!!!  Что это значит?  Если нарушить связь между блоком двигателя и иммобилайзером после запуска двигателя – двигатель будет спокойно работать до того момента, пока его не заглушить. Следующий запуск будет невозможен. Соответственно если порвать связь между блоками до запуска, то автомобиль не заведётся! Этот момент необходимо учитывать при диагностике блока двигателя «напрямую» (в случаях,  когда K-линия «завешена», а нам очень надо связаться с блоком).   Ещё один важный момент: связь между блоками может нарушиться во время движения, а автомобиль спокойно доедет до пункта назначения. Он не заглохнет!!! Но –  после остановки двигателя уже не заведется. В блоке двигателя появится ошибка о блокировке возможности запуска.

Еще раз напоминаю:  K-линия может использоваться в качестве шины для обмена информацией между блоками, но это вовсе не значит, что именно она исключительно и  используется. Вернее даже  так – наличие K-линии не говорит о наличии обмена между блоками по этой линии!

Выше уже упоминалась шина передачи данных CAN.  VAG Group примерно с 1998 года активно начала использовать шину CAN, поэтому на автомобиле могут быть как K-линия, так и CAN шины. Причем в зависимости от года выпуска автомобиля обмен данными может происходить как по K-линии, так и по CAN. Как это определить?  Для этого необходимо считать сканером блоки измеряемых величин (datastream) в блоке иммобилайзера:

Для старых автомобилей:

Определить вид коммуникации между блоками системы ИММО

25-диагностический адрес (ИММО)

Измеряемые величины:  группа 1

Если видим число 10400, то обмен по  K-линии,

Если Daten-Bus, то обмен по шине CAN!!!

Для автомобилей с 2001 года выпуска:

Измеряемые величины:  группа 25

Если видим число 2, то обмен по K-линии,

Если видим число 1, то обмен по шине CAN!!!



Надеюсь, что вся предоставленная информация поможет Вам в начале профессионального пути грамотного и высокооплачиваемого диагноста. Ждем Вас на нашем курсе по диагностике систем VAG. До встречи…

Line | это… Что такое K-Line?

ТолкованиеПеревод

K-Line

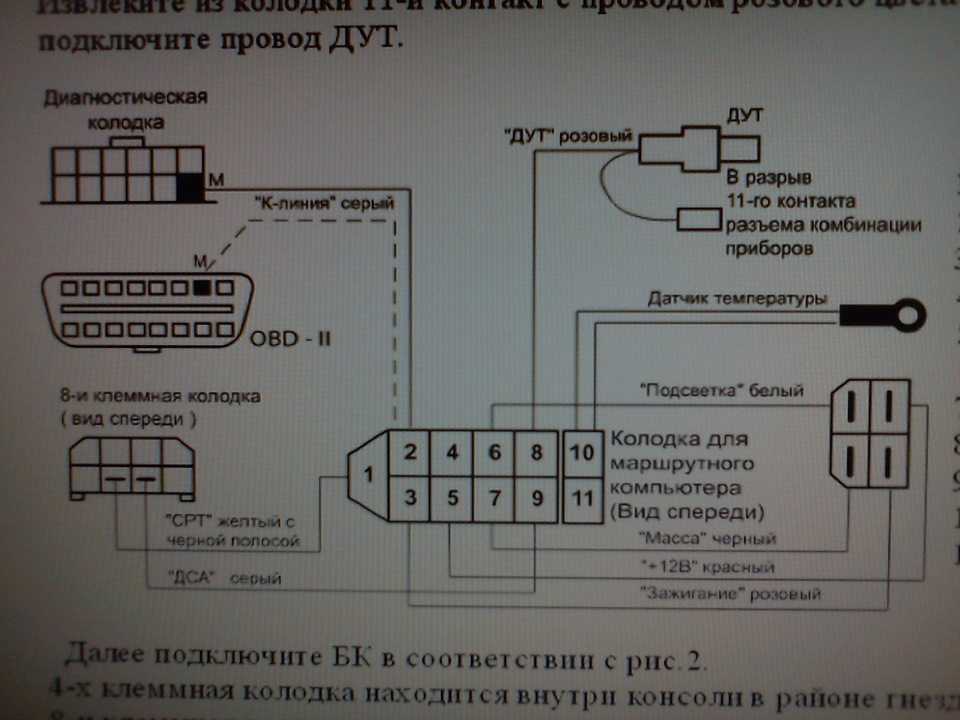

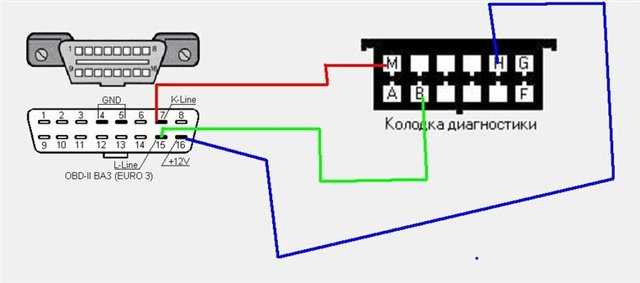

K-Line — Диагностическая линия связи, установлена между электронными блоками управления (ЭБУ) компонентами автомобиля и диагностическим разъёмом. Используется в системах с инжекторным впрыском топлива двигателей внутреннего сгорания (ДВС). K и Л линии применимы в протоколах ISO9141-2 и ISO14230 которые собственно и вошли в стандарт OBDII.

Содержание 1 Практическое использование K линии 2 Программное обеспечение для диагностики авто 3 Примечания 4 Используемый материал

Практическое использование K линии

Наряду с CAN интерфейсом, K линия активно используется для диагностики современных систем управления двигателем и другой бортовой электроникой. Используя простой K-Line адаптер можно настроить множество узлов в автомобилях VAG группы. Для этого необходимо знать основные каналы адаптации.^[1]

С поддержкой К линии производятся и профессиональные сканеры способные проводить диагностику всех современных автомобилей.

Протоколы ISO9141 и ISO14230 схожи по аппаратной реализации линий передачи данных и различны лишь их использованием (ISO 9141– использует две линии, K и L, а ISO 14230 – только K линию). Поэтому сканеры, использующие стандарт ISO 9141 в состоянии работать и по ISO 14230, но никак не наоборот.

Программное обеспечение для диагностики авто

Существует огромное количество свободно распространяемого и коммерческого программного обеспечения для диагностики различных автомобилей и устройств снабженными К линией. Среди устройств работающих по К линии можно назвать следующие: автомобильные отопители Webasto, кондиционеры, блоки комфорта, сигнализации а также щитки приборов. Для работы с такими устройствами по К линии требуется и специфическое программное обеспечение

[2], краткий список ПО:

• Volkswagen, Audi, Seat и Skoda: ВАСЯ Диагност 1. 1 (VCDS Lite), VAG-COM 3.11, VAG Tool.
• ВАЗ и ГАЗ: Мотор-тестер, My Tester VAZ, My Tester GAZ, Diagnostic tools, Auto VAZ, kwp_d, icd.
• Daewoo и ЗАЗ:Sens Diag, Daewoo AKM (T-Monitor), Daewoo Scan, kwp_d и др.
• Chevrolet: ChevroletExplorer.
• Cherry Tiggo: (ЭБУ Delphi MT20U) с использованием программы TiggoDiag.

Примечания

1. ↑ Каналы адаптаций на VAG.
2. ↑ K-Line адаптер и программы для работы с автомобилями.

Используемый материал

Wikimedia Foundation. 2010.

Игры ⚽ Поможем решить контрольную работу

• Каждую Секунду Пространства
• Анагенез

Полезное

Сеть — тестирование K-Line

• Дом
• Библиотека
• Автомобильные пошаговые испытания
• Сеть – K-линия

Изделия, подходящие для этого управляемого теста*

• Тестовый бокс CAN

  £216,00

• Набор датчиков для обратного штифта

  £34. 00

• Гибкий штифтовой зонд

• Зажим для аккумулятора PicoScope

• Большие зажимы типа «дельфин/аллигатор»

• Измерительный провод премиум-класса: BNC до 4 мм, 3 м

  £41,00

• Измерительные провода Premium: набор из четырех проводов по 3 м (TA125 – TA128)

  £153,00

• *В Pico мы всегда стремимся улучшить нашу продукцию. Инструменты, использованные в этом пошаговом тесте, могли быть заменены, а вышеперечисленные продукты являются нашими последними версиями, используемыми для диагностики неисправности, задокументированной в этом тематическом исследовании.

Целью этого теста является проверка непрерывного обмена данными по K-линии, а также возможность проверки правильности уровней размаха напряжения и наличия сигнала во время связи между сканирующий прибор и ECM.

Рисунок 1

Рисунок 2

Как выполнить тест

Использование тест-бокса CAN

Если у вас нет тест-бокса CAN, см. раздел «Тестирование без тест-блока CAN» ниже.

• Сначала подключите 16-контактный штекер CAN Test Box к DLC (диагностическому разъему), расположенному на автомобиле, как показано на
  Рисунок 1 . Светодиоды на тестовом блоке CAN начнут светиться, уведомляя вас об установлении связи, а также показывая, какие контакты активны на DLC, к которому вы подключены. Важно убедиться, что следующие контакты подсвечиваются, так как это указывает на то, что CAN Test Box включен и работает правильно:

                Аккумулятор V+: контакт 16
                 Корпус GND: контакт 4
                 Сигнал GND: контакт        5 003 С помощью проводов, прилагаемых к тестовому блоку CAN, подключите ЖЕЛТЫЙ провод к каналу A осциллографа.

Подсоедините ЖЕЛТЫЙ штекер типа «банан» к контакту 7.

Подсоедините штекер типа «банан» ЧЕРНЫЙ 4 мм к контакту 4, чтобы обеспечить заземление прицела.

См. рис. 1 и 2 .

• Нажмите пробел на ПК, чтобы осциллограф отображал данные в реальном времени.
• Включите зажигание автомобиля и убедитесь, что диагностический прибор активно обменивается данными с ECM.

Теперь на экране появится кривая K-линии, как показано ниже.

Важно: После того, как ECM установит связь со сканирующим прибором, светодиод на контакте 7 на тестовом блоке CAN начнет мигать. Если диагностический прибор не показывает связи с ECM, а светодиод на контакте 7 не мигает, значит, диагностический прибор не отправляет команду на ECM для установления связи.

Если, однако, диагностический прибор показывает, что он не имеет связи с ECM, а светодиод на контакте 7 мигает, то диагностический прибор отправляет команду, но ECM не завершает связь. Причинами этого могут быть плохое соединение между DLC и ECM, неправильная команда связи диагностического прибора в программном обеспечении или неисправность в ECM.

Проверка без CAN Test Box

• Подключите один тестовый провод BNC к каналу A осциллографа.
• Подсоедините зажим к черному штекеру (заземлению) BNC-щупа BNC и подсоедините его к отрицательной клемме аккумуляторной батареи автомобиля или к хорошей точке заземления на шасси.
• Подсоедините один из обратно штифтовых щупов к цветному штекеру на тестовом проводе BNC .
• Ссылаясь на техническое руководство автомобиля, определите контакт K-Line в доступной точке коммуникационной сети автомобиля (обычно на разъеме DLC). Осторожно исследуйте заднюю часть разъема DLC или другое подходящее место для проверки, указанное в информации производителя о проводке.
• Нажмите клавишу пробела на ПК, чтобы начать сбор оперативных данных.
• Включите зажигание автомобиля и убедитесь, что диагностический прибор активно обменивается данными с ECM.

Теперь на экране появится кривая K-линии, как показано ниже.

Пример сигнала

Примечания к сигналам

На этом экране можно убедиться, что данные непрерывно обмениваются по K-линии, а также проверить правильность размаха напряжения и наличие сигнала во время связи. происходит между сканирующим прибором и ECM. Точные параметры сигнала см. в руководстве производителя автомобиля.

Рисунок 3 – Схема сети K-line ISO 9141

Рисунок 4. Логическая таблица K-line ISO 9141

Техническая информация

K-Line — это очень низкоскоростная однопроводная система последовательной связи, используемая во многих автомобилях и коммерческих транспортных средствах. Он обычно используется для диагностических соединений между электронными модулями управления (ECM) на автомобиле и диагностическим оборудованием (сканирующими инструментами и регистраторами данных). K-Line — это сеть, основанная на стандарте ISO9.141, также известный как стандарт 9141 Калифорнийского совета по воздушным ресурсам (CARB).

K-Line сильно отличается от сети CAN Bus и от большинства коммуникационных сетей в целом. Сеть шины CAN, например, не имеет ни центрального, ни основного ECM: все ECM одинаковы, поскольку все они могут передавать сообщения по сети, а также получать сообщения.

В сети K-Line или любой другой сети, соответствующей стандарту ISO 9141, чрезвычайно важно направление потока сообщений. В управлении сетью преобладает главный ECM, а направление и время сообщения зависят от того, какой ECM говорит (отправляет сообщение) и какие ECM прослушивают (ожидают сообщения). Таким образом, два ECM не могут отправить сообщение одновременно, а должны ждать по очереди, пока это не будет разрешено ведущим ECM. См. Рисунок 3 .

На схеме видно, что для всех коммуникаций в сети используется только один провод. Поэтому сообщения необходимо отправлять в двоичном формате и передавать в виде импульсного сигнала напряжения. Напряжения на K-линии пульсируют между двумя значениями в двоичном коде (последовательность единиц и нулей). Двоичный код представлен напряжениями, показанными на рисунке 4 ниже:

Примечание. Логический 0 представлен напряжением батареи, поэтому может быть выше 12 В.

Примечание 1: Сообщение K-Line отличается от сообщения CAN, поскольку CAN всегда отправляет все сообщение сразу, в то время как K-Line может отправлять сообщения, разделенные на несколько частей.

Примечание 2: Сеть шины CAN постоянно работает как сеть связи и диагностическая сеть между ECM во время движения автомобиля. Сеть K-Line предназначена только для поддержки диагностического оборудования. Однако, когда диагностическая машина отсутствует, проводка K-Line может использоваться другими ECM для связи с другими скоростями передачи данных и с другими временными шаблонами.

Дополнительная информация

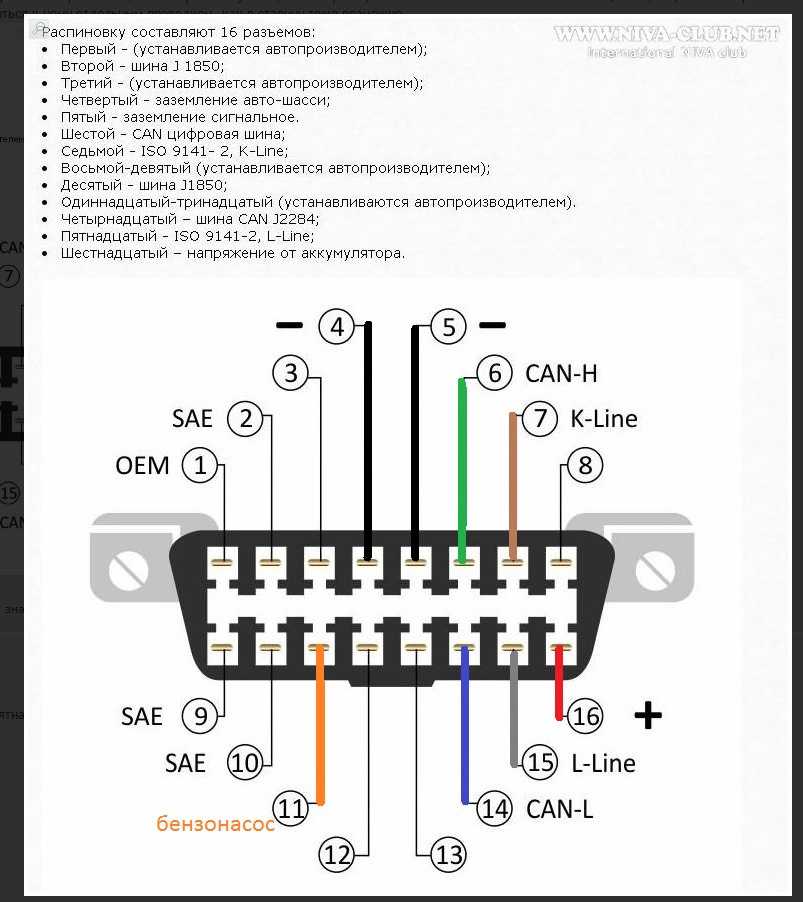

16 контактов DLC доступны на тестовом блоке CAN и пронумерованы следующим образом:

AT166-3

Отказ от ответственности
Этот раздел справки может быть изменен без уведомления. Информация внутри тщательно проверяется и считается достоверной. Эта информация является примером наших исследований и выводов и не является окончательной процедурой. Pico Technology не несет ответственности за неточности. Каждое транспортное средство может быть разным и требует уникального теста настройки.

Помогите нам улучшить наши тесты

Мы знаем, что наши пользователи PicoScope умны и креативны, и мы будем рады получить ваши идеи по улучшению этого теста. Нажмите кнопку Добавить комментарий , чтобы оставить свой отзыв.

Добавить комментарий. Протокол линии

K-line Protocol Protocol Формат кадра

Рабочий принцип K-линии протокола

Преимущества K-line Protocol

Недостатки K-line Protocol

K-Line Protocol

K-Line Protocol — важный инструмент для технических инженеров, позволяющий им быстро и легко передавать данные между различными системами. Благодаря широкому набору функций и возможностей неудивительно, что протокол K-Line стал популярным выбором для многих инженерных проектов.

В этом уроке мы рассмотрим, что такое протокол K-Line и как технические инженеры могут использовать его в своей работе.

Как технический инженер, важно понимать различные протоколы, доступные для связи между устройствами. Одним из таких протоколов является протокол K-Line, что означает «локальная сеть межсоединений линии K». Этот протокол был разработан в начале 1990-х годов и с тех пор широко используется. Это стандарт последовательной шины с открытым исходным кодом, который позволяет двум или более устройствам взаимодействовать друг с другом через одну линию связи. В этом сообщении блога мы обсудим, что такое протокол K-Line, его функции, приложения, принцип работы, а также преимущества и недостатки, связанные с ним.

K-Line — это протокол последовательной связи, используемый в автомобилях, позволяющий различным системам внутри автомобиля, таким как система управления двигателем, система управления трансмиссией и подушки безопасности, взаимодействовать друг с другом. Протокол обычно используется для отправки диагностических данных, сообщений об ошибках и других типов информации между этими различными системами.

Считается, что «K» в K-Line означает «K-wire», что является ссылкой на единственный провод, по которому передаются данные в протоколе.

K-Line — это более старый протокол, который в значительной степени был заменен более современными диагностическими протоколами, такими как CAN (локальная сеть контроллеров) и LIN (локальная сеть межсоединений). Несмотря на это, многие старые автомобили все еще используют K-Line для некоторых своих систем диагностики и управления, поэтому он все еще используется сегодня.

История и изобретение протокола K-Line

Click PLC Modbus ASCII Protocol

Включите JavaScript

Click PLC Modbus ASCII Protocol электронные устройства, такие как компьютеры или автомобильные компоненты, без необходимости полагаться на физические проводные соединения. Он работает с использованием двух проводов: по одному передаются данные от устройства-источника (передатчика), а по другому передается информация от принимающего устройства (приемника). Соединение между этими двумя устройствами шифруется с помощью цифровых подписей, поэтому только авторизованные пользователи могут получить доступ к передаваемым данным. Это делает протокол K Line очень безопасным по сравнению с другими методами связи, такими как Bluetooth или WiFI, которые имеют более слабые протоколы безопасности, что делает их уязвимыми для попыток взлома или атак подслушивания.

Разработка оригинальной версии (K1) началась в 1991 году доктором Клаусом Вобстом из Siemens AG Automotive Electronics Division в Германии. Первая версия была выпущена под лицензией GPL 1 марта 1992 года. Вторая версия (К2) была выпущена 28 ноября 1993 года, за ней последовала улучшенная третья версия (К3). Все три версии основаны на технологии CAN BUS, но адаптированы специально для использования в автомобилях, где требуется передача данных с малой задержкой на большие расстояния.

Особенности протокола K-Line

Протокол K-Line имеет несколько особенностей, которые делают его подходящим для использования в автомобильной промышленности:

1. Однопроводная конструкция: K-Line использует один провод для передачи данных между системами, что упрощает проводку и снижает стоимость реализации.
2. Поддержка нескольких устройств: K-Line позволяет подключать несколько устройств к одной и той же линии связи, что упрощает взаимодействие различных систем автомобиля друг с другом.
3. Обнаружение ошибок: K-Line включает механизмы обнаружения ошибок, такие как контрольные суммы, чтобы обеспечить точность передаваемых данных.
4. Диагностические возможности: K-Line изначально был разработан для поддержки диагностических функций, и он остается важным протоколом для этой цели. Это позволяет ремонтным мастерским диагностировать проблемы с системами автомобиля и получать диагностическую информацию с бортового компьютера автомобиля.
5. Низкая стоимость: K-Line — это простой в реализации протокол, для которого требуется только один провод и небольшое количество компонентов. Это делает его экономичным выбором для производителей автомобилей и снижает стоимость автомобиля для потребителя.
6. Широкое распространение: K-Line широко применяется в автомобильной промышленности и поддерживается многими автопроизводителями. Это облегчает ремонтным мастерским диагностику проблем с автомобилями разных производителей, поскольку им нужен только один диагностический инструмент, поддерживающий протокол.

Применение протокола K-Line

Протокол K-Line в основном используется в автомобильной промышленности для диагностики и связи между различными системами автомобиля. Некоторые из конкретных приложений K-Line включают:

1. Управление двигателем: Протокол K-Line используется для связи с модулем управления двигателем (ECM) для диагностики и управления различными аспектами двигателя, такими как впрыск топлива. , угол опережения зажигания и контроль выбросов.
2. Управление коробкой передач: Протокол K-Line используется для связи с модулем управления коробкой передач (TCM) для диагностики и управления коробкой передач, включая переключение передач и включение сцепления.
3. Система подушек безопасности: Протокол K-Line используется для связи с модулем управления подушками безопасности (ACM) для диагностики и контроля срабатывания подушек безопасности в случае аварии.
4. Система ABS: Протокол K-Line используется для связи с модулем управления ABS для диагностики и контроля работы антиблокировочной тормозной системы.
5. Климат-контроль: Протокол K-Line используется для связи с модулем климат-контроля для диагностики и управления системой отопления и кондиционирования воздуха в автомобиле.
6. Блок управления кузовом: Протокол K-Line используется для связи с модулем управления кузовом (BCM) для диагностики и управления различными функциями, такими как электрические стеклоподъемники, дверные замки с электроприводом и освещение.

Формат кадра сообщения протокола K-Line

Протокол K-Line использует простой формат кадра для передачи данных между устройствами. Каждый кадр состоит из стартового бита, битов данных, бита четности и стопового бита. Ниже приводится более подробное объяснение структуры рамы K-Line:

1. Стартовый бит: Стартовый бит — это низкий логический уровень, указывающий на начало нового кадра.
2. Биты данных: Биты данных представляют собой полезную нагрузку кадра и содержат фактически передаваемые данные. Количество битов данных может варьироваться, но в автомобильной промышленности распространены 8-битные кадры.
3. Бит четности: Бит четности является необязательным битом, который используется для выполнения базовой проверки ошибок в битах данных. Бит четности устанавливается либо в высокий, либо в низкий логический уровень таким образом, что количество старших логических битов в кадре является либо нечетным, либо четным, в зависимости от используемого типа контроля четности.
4. Стоповый бит: Стоповый бит — это высокий логический уровень, указывающий на конец кадра. Стоповый бит обеспечивает четкий разделитель между кадрами, позволяя приемнику различать конец одного кадра и начало следующего.

Синхронизация битов в кадре K-Line имеет решающее значение, и протокол определяет точные временные интервалы, которые должны использоваться для начального бита, битов данных, бита четности и стопового бита. Скорость передачи данных (или скорость) связи также может варьироваться, но в автомобильной промышленности обычно используются скорости 9.0074 9600 или 10400 бод.

Принцип работы протокола K-Line

Протокол K-Line работает путем передачи данных по одному проводу между различными электронными блоками управления (ECU) в автомобиле. Связь является полудуплексной, что означает, что одновременно может передавать только одно устройство.

Вот общий обзор того, как работает протокол K-Line:

1. Запрос отправляется с одного ECU на другой по K-Line. Этот запрос обычно содержит служебный идентификатор (например, «прочитать этот параметр») и адрес нужного ЭБУ.
2. ЭБУ получателя прослушивает запрос на линии K. Если он распознает запрос, он отвечает, передавая запрошенные данные.
3. ЭБУ-передатчик прослушивает ответ K-линии. Когда он получает ответ, он обрабатывает данные и сохраняет их для последующего использования.
4. Процесс повторяется по мере необходимости, при этом разные ЭБУ отправляют и получают данные по K-линии.

Протокол K-Line использует простой формат кадра для передачи данных, как описано в предыдущем ответе. Стартовый бит и стоповый бит ограничивают кадр, а биты данных содержат фактически передаваемые данные. Бит четности используется для обнаружения ошибок и является необязательным.

Протокол K-Line хорошо подходит для использования в автомобильной промышленности, поскольку он прост в реализации, надежен и экономичен. Для связи используется один провод, что упрощает проводку и снижает стоимость реализации. Кроме того, он поддерживает функции диагностики, что делает его полезным инструментом для ремонтных мастерских и техников.

В целом, протокол K-Line обеспечивает простой и эффективный способ связи между различными электронными блоками управления в автомобиле. Это позволяет различным системам автомобиля без проблем работать вместе и облегчает ремонтным мастерским диагностику проблем и выполнение ремонта.

Преимущества протокола K-Line

Протокол K-Line имеет несколько преимуществ, которые делают его популярным выбором для связи между электронными блоками управления (ECU) в автомобильной промышленности:

1. Простота и удобство реализации: Протокол K-Line использует простой формат кадра и один провод для связи, что делает его простым в реализации и экономичным.
2. Надежный: Протокол K-Line отличается надежностью и надежностью и уже много лет широко используется в автомобильной промышленности.
3. Поддерживает функции диагностики: Протокол K-Line поддерживает функции диагностики, что делает его полезным инструментом для ремонтных мастерских и техников. Это позволяет им диагностировать проблемы и выполнять ремонт более эффективно.
4. Низкая стоимость: Использование одного провода для связи снижает стоимость реализации, что делает протокол K-Line экономичным решением для автомобильной промышленности.
5. Совместимость со старыми автомобилями: Протокол K-Line широко используется в старых автомобилях и продолжает поддерживаться многими автопроизводителями. Это делает его важным инструментом для ремонтных мастерских и техников, которые работают со старыми автомобилями.
6. Эффективный : Протокол K-Line использует модель полудуплексной связи, которая обеспечивает эффективную связь между различными ЭБУ в автомобиле. Это помогает обеспечить слаженную работу различных систем автомобиля.

Недостатки протокола K-Line

Протокол K-Line, как и любой протокол связи, имеет свои недостатки. Некоторые из основных недостатков протокола K-Line включают:

1. Ограниченная скорость передачи данных: Протокол K-Line имеет ограниченную скорость передачи данных, что может быть узким местом в системах, требующих высокоскоростной связи.
