Что такое cad: Что такое CAD и САМ?

Содержание

Что такое Cad/Cam – новые технологии в цифровой стоматологии

Современная медицина, в частности ее стоматологическое направление, невозможно представить без инновационных технологий. Многие из них облегчают работу стоматолога и делают для пациента посещение кабинета дантиста не таким страшным, а напротив, эффективным, позволяющим за несколько сеансов ликвидировать анатомические дефекты, устранить эстетические проблемы.

К примеру, космический титан, применяемый при изготовлении зубных конструкций, уникальные методы сканирования ротовой полости, лечение во время сна. Есть еще одна методика, которая получила отличные отзывы медицинских экспертов. Она сегодня успешно внедряется в ведущих клиниках Украины.

Речь идет о системе CAD/CAM. Новейший метод Computer-Aided Design/Computer-Aided Manufacture предусматривает протезирование в стоматологии с привлечением компьютера. По сути, это проектирование и изготовление зубных систем протезирования с использованием компьютерных технологий.

Интересный факт: Изначально системы CAD/CAM создавались для использования в различных направлениях промышленности, к примеру, машиностроении. Высокотехнологичные методики должны были упростить производственные процессы. Они должны были заменить людей на этапах создания сложного проекта и изготовления точной детали или элемента. Сегодня метод эффективно используют в реставрационной стоматологии.

Знакомьтесь, технология CAD/CAM

Пару десятков лет назад зубные протезы изготавливались вручную. Дантист выполнял замеры и изготавливал слепок. Затем в лаборатории на заказ выполнялось литье конструкции. Сегодня моделирование и производство стали автоматическими процессами, которыми руководит искусственный интеллект. Цифровая стоматология используется при изготовлении зубных конструкций из керамики, титана, циркония и других материалов.

Зуб за один день: Ранее для установки коронки пациенту нужно было 2-4 раза прийти на прием.

Между сеансами проходило несколько дней, ведь технику нужно было изготовить конструкцию (смоделировать и отлить из керамики/металла), затем примерить и отправить на коррекцию. Новая технология позволяет за один день сделать не только одинарную коронку, но и даже сложный мостовидный протез.

Зуботехническая лаборатория многопрофильного стоматологического центра «Silk» – одна из немногих в Харькове, где используется CAD/CAM технология. Мы освоили и внедрили в работу этот метод, что позволяет нам предлагать пациентам по-настоящему высокий сервис. Хотим рассказать вам о нем подробнее.

Как технология CAD/CAM используется в протезировании

Итак, компьютерные технологии пришли в стоматологию. Компьютер заменил чертежную доску, позволил отказаться от использования ручных измерительных инструментов, карандаша, линейки. Машина выполняет 3-мерное моделирование. И только когда проект детализирован, чертежи распечатываются для производства или передаются в виде инструкций машинам с числовым программным управлением для изготовления протеза.

Важно: Модель, созданную системой, может увидеть на дисплее под нужным углом, в определенном освещении. Проекции могут быть пересмотрены, отдельные детали чертежа – заменены, конструкция – перестроена «с нуля».

Итак, в процессе участвуют следующие сложнейшие технологии:

· Оборудование объемного сканирования. 3D сканер считывает данные, определяет по точкам анатомические особенности участка установки протеза, соседних зубов. Информация передается дальше.

· CAD представляет собой компьютерную программу, которая обрабатывает данные со сканера и отображает их в 3-мерном формате. Далее происходит моделирование зубной конструкции в «цифре».

· CAM – это фрезы, управляемые искусственным интеллектом. С высокой точностью по полученным чертежам установка из композитной заготовки производит протез.

Весь процесс от начала сканирования до получения имплантата, моста или коронки занимает несколько часов.

Важно: При использовании высокотехнологичных систем в зубном протезировании снятие слепка не требуется. Аппарат сканирует полость рта специальной камерой.

Этапы CAD/CAM протезирования

Рассмотрим более подробно этапы протезирования, в основе которого лежит технология CAD/CAM.

· На предварительном этапе стоматолог проводит осмотр ротовой полости пациента, оценивает состояние зубов, десен, костей челюсти. В ряде случаев необходимо провести рентгенологическое обследование, чтобы исключить патологии. Если необходимо провести лечебные процедуры, составляется план лечения – удаление кариозных пятен, экстракция имеющихся пломб, дезинфекция и антисептическая обработка ротовой полости. Манипуляции направлены на подготовку места протезирования и устранение дефектов на участках, примыкающих к зоне реставрации.

· Когда полость рта подготовлена к протезированию, задействуют сканер для проектирования виртуальной модели протеза, коронки.

· Обработка данных в компьютерной программе. Создание чертежей.

· Информация передается на компьютер фрезерного станка, который производит протез.

· Обжиг протеза и его финишная обработка – шлифовка.

Интересная информация: КАД/КАМ технологии имеют один существенный недостаток – высокая цена оборудования и расходных материалов. Некоторые клиники стремятся использовать новые возможности, но и удешевить процессы. Поэтому зуботехнические лаборатории часто используют отдельно технологии производства без системы моделирования. А проектировочный этап проходит по традиционной схеме.

О плюсах реставрация с привлечением CAD/CAM

С появлением CAD/CAM стоматология перешла на высший уровень развития. К преимуществам применения системы можно отнести следующие факторы:

1. Высочайшая точность. Сведение к минимуму участия человека в процессах моделирования и производства зубных протезов позволяет избежать даже мельчайших ошибок. Цифровое сканирование предоставляет всестороннюю полную информацию о месте протезирования.

Интересный факт: Чтобы создать трехмерную картинку, сканер выполняет несколько тысяч снимков в секунду.

Благодаря этому нет пробелов. Чертежи получаются максимально точными.

2. Технологии позволяют изготавливать протезы разной конструктивной сложности, отдельные детали конструкций из различных материалов.

Важно: При использовании системы CAD/CAM отсутствует риск неточности протеза из-за деформации материала слепка при высыхании.

3. Комфортное протезирование. Проектирование протеза с помощью слепка, как уже отмечалось ранее, достаточно неприятная процедура, которая, к тому же, занимает много времени. Слепочная масса в ротовой полости может спровоцировать рвотный рефлекс. А на производство протеза со слепка уходит много времени. CAD/CAM технологии обеспечивают быстрое изготовление точного протеза без неудобств для посетителя стоматологической клиники.

Интересная информация: на сканирование уходит несколько минут. На создание 3D модели и производство – несколько часов. Если проходить протезирование у опытного техника, можно за один-два посещения ликвидировать дефект.

Два дня потребуется, если пациент не готов ждать в клинике, пока мастер выполнит работу.

4. Очень важно: Возможность производства точной копии коронки или моста. Мы сохраняем данные сканирования ротовой полости каждого пациента в базе компьютера. Поэтому, если у посетителя клиники возникает необходимость заменить конструкцию (к примеру, из-за небрежного обращения изделие повреждено), достаточно сообщить об этом лечащему врачу. Дантист назначит время сеанса, к которому зуботехническая лаборатория изготовит точную копию протеза по сохраненным данным.

5. Высокая точность конструкции гарантирует идеальную «посадку» протеза. Имплантат или мост идеально «вписывается» в зубной ряд. А благодаря точному прилеганию и правильной окклюзии осложнения не возникают.

Важно

: Идеальная форма протеза и его абсолютно точное «попадание в гнездо» гарантирует долговечность конструкции. Она не повреждается соседними зубами, и они не деформируются из-за чрезмерного давления моста или имплантата.

6. Высокая производительность. Современные стоматологические клиники и кабинеты активно внедряют в свою деятельность CAD/CAM технологии, так как они позволяют сделать работу эффективнее. Дантист не тратит несколько рабочих дней на изготовление протеза для одного пациента. Поэтому он получает возможность оказать профессиональную стоматологическую помощь гораздо большему числу посетителей.

7. Если полный комплекс CAD/CAM – это дорогое удовольствие для небольшого кабинета, возможности цифровой стоматологии можно использовать частично. Данные передаются по интернету, поэтому сканирование может выполняться в одном месте, моделирование – в другом, изготовление зубных протезов – в третьем.

Интересно знать: Изготовление моста или коронки с использованием программированной фрезы позволяет с высокой точностью обрабатывать разные по плотности и фактуре материалы. Если для изготовления конструкции методом литья получить идеальную форму было проблематично, то станок с ЧПУ делает это с легкостью.

Хотите узнать больше о том, как используется система Cad/Cam в стоматологии? Приглашаем вас воспользоваться консультацией нашего менеджера и уточнить детали по телефону или посетить стоматолога и при личной встрече задать вопросы. Не откладывайте в долгий ящик решение, которое может кардинально изменить вашу жизнь.

CAD/CAM системы для станков с ЧПУ

Продолжаем знакомиться с технологиями обработки на фрезерных станках с ЧПУ посредством выдержек из книги Ловыгина А.А., Васильева А.В. и Кривцова С.Ю. – переходим к описанию CAD CAM систем и принципов моделирования и работы.

Сегодня для достижения успеха на рынке промышленное предприятие вынуждено работать над сокращением срока выпуска продукции, снижением ее себестоимости и повышением качества. Стремительное развитие компьютерных и информационных технологий привело к появлению CAD/CAM/CAE систем, которые являются наиболее продуктивными инструментами для решения этих задач.

Что такое CAD и САМ?

Под CAD системами (computer-aided design – компьютерная поддержка проектирования) понимают программное обеспечение, которое автоматизирует труд инженера-конструктора и позволяет решать задачи проектирования изделий и оформления технической документации при помощи персонального компьютера.

САМ системы (computer-aided manufacturing – компьютерная поддержка изготовления) автоматизируют расчеты траекторий перемещения инструмента для обработки на станках с ЧПУ, и обеспечивают выдачу управляющих программ с помощью компьютера.

САЕ системы (computer-aided engineering – компьютерная поддержка инженерных расчетов) предназначены для решения различных инженерных задач, например, для расчетов конструктивной прочности, анализа тепловых процессов, расчетов гидравлических систем и механизмов.

Развитие CAD/CAM/CAE систем продолжается уже несколько десятилетий. За это время произошло некоторое разделение или точнее “ранжирование” систем на уровни. Появились системы верхнего, среднего и нижнего уровней. Системы верхнего уровня обладают огромным набором функций и возможностей, но с ними тяжелее работать. Системы нижнего уровня имеют довольно ограниченные функции, но очень просты в изучении. Системы среднего уровня – это “золотая середина”. Они обеспечивают пользователя достаточными для решения большинства задач инструментами, при этом не сложны для изучения и работы.

Уровни САМ системы

САМ система предназначена для автоматического создания управляющих программ на основе геометрической информации, подготовленной в CAD системе. Главные преимущества, которые получает технолог при взаимодействии с системой, заключаются в наглядности работы, удобстве выбора геометрии, высокой скорости расчетов, возможности проверки и редактирования созданных траекторий.

Различные САМ системы могут отличаться друг от друга областью применения и возможностями. К примеру, существуют системы для токарной, фрезерной, электроэрозионной обработки, деревообработки и гравировки. Не смотря на то, что большинство современных CAD/CAM систем умеют создавать УП для любого типа производства, такое разделение по областям применения остается актуальным. Если предприятию нужна фрезерная обработка, то оно приобретает модуль фрезерования. Если же нужна только токарная обработка, то достаточно приобрести токарный модуль этой же системы. Модульность построения САМ систем является частью маркетинговой политики разработчиков и позволяет предприятию-пользователю экономить значительные средства для приобретения только необходимых конструкторско-технологических возможностей.

В свою очередь, модули системы отличаются определенным уровнем возможностей. Обычно для фрезерной обработки разработчики вводят следующие уровни:

• 2.5-й осевая обработка

На этом уровне система позволяет рассчитывать траектории для простого 2-х координатного фрезерования и обработки отверстий.

• 3-х осевая обработка с позиционированием 4-ой оси

На этом уровне вы сможете работать с 3D моделями. Система способна генерировать УП для объемной обработки.

• Многоосевая обработка

В этом случае система предназначена для работы с самым современным оборудованием и способна создавать УП для 5-ти осевого фрезерования самых сложных деталей.

Чем выше уровень модуля, тем большими возможностями он обладает. Естественно, что для разработки алгоритмов 5-ти координатной обработки требуются большие инвестиции (как финансовые, так и интеллектуальные), чем для разработки алгоритмов 3-х координатной обработки. Следовательно, и стоимость модулей будет разной. Если у вашего предприятия нет оборудования для 5-ти координатной обработки, то нет смысла приобретать самый дорогостоящий модуль.

Геометрия и траектория

Прежде чем начать работу с CAD/CAM системой вы должны понять, что геометрия детали изготовленной на станке с ЧПУ может отличаться от истинной геометрии CAD модели. Несомненно, что 3D модель служит базой для расчета траекторий, но готовая деталь является результатом работы САМ системы и станка с ЧПУ, которые по-своему интерпретируют исходную геометрическую информацию.

Возьмем эллипс, который может быть создан в любой CAD системе очень просто – достаточно одного клика мышкой. Однако станок с ЧПУ не способен напрямую описать эллипс, ведь он умеет перемещать инструмент только по прямой или дуге. САМ система знает это и решает возникшую проблему при помощи аппроксимации эллипса прямыми линиями с определенной точностью. В результате, траекторию эллипса можно получить и на станке с ЧПУ, но уже при помощи линейной интерполяции.

Программист сам устанавливает ограничивающую зону для аппроксимации, то есть определяет с какой точностью нужно “приблизиться” к исход¬ной геометрии. Чем выше задана точность, тем больше будет произведено отдельных сегментов, и тем больший размер будет иметь программа обработки. Особенно ярко этот эффект проявляется при обработке 3D моделей.

Рис. 12.10. Линейная аппроксимация эллипса в САМ системе выполняется с заданной точностью.

Общая схема работы с CAD/CAM системой

Этап 1. В CAD системе создается электронный чертеж или 3D модель детали. На рисунке 12.1 изображена трехмерная модель детали с карманом сложной формы.

Этап 2. Электронный чертеж или 3D модель детали импортируется в САМ систему. Технолог-программист определяет поверхности и геометрические элементы, которые необходимо обработать, выбирает стратегию обработки, режущий инструмент и назначает режимы резания. Система производит расчеты траекторий перемещения инструмента.

Рис. 12.2. САМ система рассчитала траекторию для обработки кармана.

Этап 3. В САМ системе производится верификация (визуальная проверка) созданных траекторий. Если на этом этапе обнаруживаются какие либо ошибки, то программист может легко их исправить, вернувшись к предыдущему этапу.

Рис. 12.3. Результат верификации.

Этап 4. Финальным продуктом САМ системы является код управляю¬щей программы. Этот код формируется при помощи постпроцессора который форматирует УП под требования конкретного станка и системы ЧПУ.

Виды моделирования

Существует несколько вариантов геометрического представления детали в CAD системе. Выбор того или иного варианта зависит от возможностей системы и от необходимости его применения для создания управляющей программы.

Еще не так давно основными инструментами инженера-конструктора были карандаши, линейка и ватман. С появлением первых персональных компьютеров началась настоящая революция в области автоматизации проектирования. Инженеры-конструкторы сразу же оценили преимущества “плоских чертилок”. Даже самая простая CAD система для двумерного проектирования позволяет быстро создавать различные геометрические элементы, копировать фрагменты, автоматически наносить штриховку и проставлять размеры.

Основными инструментами при плоском проектировании являются линии, дуги и кривые. При помощи операций продления, обрезки и соединения геометрических элементов происходит создание “электронного чертежа”. Для полноценной работы с плоской графикой в САМ системе необходима дополнительная информация о глубине геометрии.

Каркасная модель представляет геометрию детали в трехмерном пространстве, описывая положение ее контуров и граней. Каркасная модель в отличие от плоского электронного чертежа предоставляет САМ системе частичную информацию о глубине геометрии.

С развитием автомобильной и авиационной промышленности и необходимостью аналитического описания деталей сложной формы на ПК, сформировались основные предпосылки для перехода от плоского к объемному моделированию Объемная или 3D модель предназначена для однозначного определения геометрии всей детали.

Рис. 12.5. 2D геометрия.

Рис. 12.6. Каркасная модель.

Рис. 12.7. Поверхностная модель.

Системы объемного моделирования базируются на методах построения поверхностей и твердотельных моделей на основе плоских и неплоских эскизов. Эскиз, в свою очередь, состоит из простых геометрических элементов – линий, дуг и кривых. Инженер-конструктор принимает в качестве эскизов сечения, виды и осевые линии деталей.

Поверхностная модель очень похожа на каркасную. Представьте себе, что между гранями каркасной модели натянута тонкая ткань. Это и будет поверхностной моделью. Таким образом, любое изделие может быть представлено в виде набора ограничивающих поверхностей.

В настоящее время поверхностные модели широко используются для работы с САМ системами, особенно когда речь идет об инструментальном производстве.

При твердотельном способе моделирования основными инструментами являются тела, созданные на основе эскизов. Для построения твердого тела используются такие операции как выдавливание, вырезание и вращение эскиза. Булевы операции позволяют складывать, вычитать и объединять раз¬личные твердые тела для создания 3D модели изделия. В отличие от поверхностных моделей, твердотельная модель не является пустой внутри. Она обладает некоторой математической плотностью и массой. На сегодняшний день твердотельные модели – это самое популярная основа для расчета траекторий в САМ системе.

Одним из главных преимуществ этого способа является так называемая параметризация. Параметризация означает, что в любой момент вы можете изменить размеры и характеристики твердого тела, просто изменив числовые значения соответствующих параметров.

Современная CAD/CAM система должна обладать инструментами для создания как поверхностных, так и твердотельных моделей.

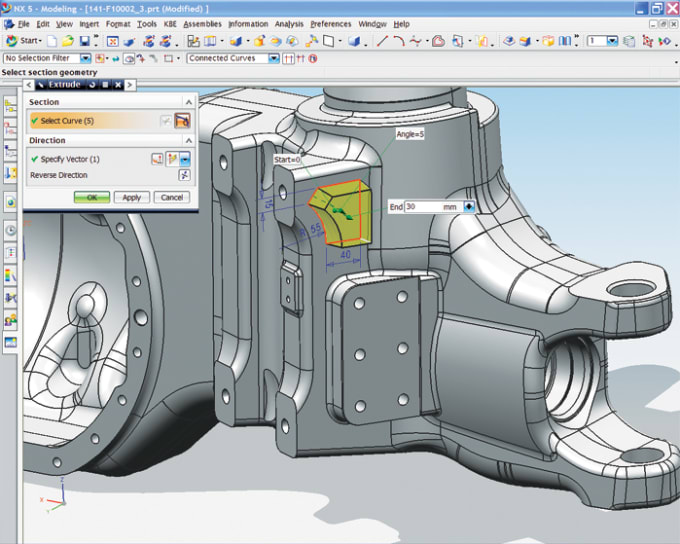

Рис. 12.8 Выдавливание (Extrude) плоского эскиза для создания твердотельной модели.

CAD/CAM системы

EzRay Air Portable – Обзор нового портативного высокочастотного рентгена

19 Июня 2020

Требование к помещению для стоматологической клиники

02 Августа 2019

Обучение в Италии на заводе Cefla Dental Group (MyRay рентгены, Mocom Автоклавы, Stern Weber установки)

09 Августа 2018

Специальные предложения: 3D оборудование с пробегом

28 Марта 2018

Стоматологическое оборудование б/у

07 Июня 2017

Главная \ CAD/CAM системы

CAD/CAM (системы автоматизированного проектирования/системы автоматизированного производства) относятся к компьютерному программному обеспечению, которое используется для проектирования и производства изделий.

CAD – это процесс создания определенного объекта с помощью компьютерных систем. Если ранее для чертежей необходимы были бумага, карандаш, линейка и уйма времени, то теперь все чертежи можно делать на компьютере, экономя драгоценное время.

Особенность этой системы в том, что любая модель создается в 3D-формате: ее можно рассмотреть под любым углом и с любой стороны. Более того, если специалисту что-то не понравится, он может быстро заменить какую-либо деталь на новую. Когда все составляющие модели будут готовы, проект отдадут на изготовление на производство.

CAM – это процесс изготовления моделей, которые были сформированы по CAD технологии. В этом процессе также используются компьютерные системы. Но в этом случае они необходимы для настройки работы механизмов на производстве. Задача оператора – настроить машину так, чтобы в итоге все материалы для будущего объекта имели необходимую форму, а процесс изготовления прошел согласно определенным инструкциям.

В целом CAD и CAM формируют полноценную интегрированную систему. С помощью первой технологии человек составляет модель объекта, а второй – руководит процессом его изготовления.

FONA MyCrown – интегрированная система CAD/CAM для вашей стоматологической практики (FONA, Германия) FONA MyCrown – интегрированная система CAD/CAM для вашей стоматологической практики

Полностью интегрированная система CAD / CAM для вашей стоматологической практики.

MyCrown — это полноценная система CAD / CAM для доктора, которая позволяет создавать красивые коронки и многое другое за один визит пациента. Прогрессивное программное обеспечение с пошаговым руководством делает процесс естественным и легким.

Маленькая и легкая камера проста при использовании и обеспечивает удобный доступ ко всем внутриротовым областям. 3D-сканирование в реальном времени точное и доступно для просмотра. Легкая конструкция позволяет без труда манипулировать и обеспечивает минимальный дискомфорт пациента во время сканирования, гарантируя максимальную гигиену, поскольку она используется с одноразовыми защитными оболочками. Камера предварительно нагревается, что предотвращает запотевание и обеспечивает минимальное время, необходимое для сканирования.

Плюсы и минусы модели:

Fona очень похож на старый Bluecam Sirona;
Fona является подразделением Sirona, используемое в устройствах ПО одинаково, но возможно наличие отдельных дополнительных функций;
Необходимо использовать порошок;
У сканера яркий источник света;
Напоминает ранние устройства CEREC, с менее оптимизированным ПО и пониженной эффективностью сканирования.

Стоимость за полный комплект: 55 000 евро

Planmeca CAD/CAM система для врача

Planmeca CAD/CAM – новейшая открытая система для врачей стоматологов, для решения задач в области реставрации зубного ряда.

Преимущества системы CAD/CAM – ее значительная оперативность, ведь больше не требуется делать оттиски и изготавливать временные коронки. Эта фаза работы выполняется с помощью компьютерных технологий, что влечет за собой снижение расходов на реставрацию. Кроме того, косметический эффект при использовании этой системы намного выше, чем при работе с традиционными технологиями.

Новая CAD/CAM система Planmeca автоматизирует все фазы производства протеза и экономит время врача и пациента.

Спектр изготавливаемых реставраций:

Коронки,
Вкладки, накладки,
Мосты (до 4х единиц),
Виниры.

Преимущества использования Planmeca CAD/CAM для врачей стоматологов:

Экономия времени – высокая скорость и контролируемый результат работы.
Простота использования – от начала работы до готовой реставрации 5 простых шагов.
Быстрое освоение – простое и интуитивно понятное программное обеспечение, созданное на основе широко известной программы Exsocad.
Простота обслуживания – все системы контролируются встроенным компьютером.
Интеграция – программное обеспечение PlanCad Easy является частью знаменитой программы Planmeca Romexis, которая позволяет объединить все диагностические данные пациента в одном программном продукте.

5 простых шагов для получения идеальной реставрации в день обращения пациента!

Комплектация:

Внутриротовой сканнер PlanScan.
Программное обеспечение PlanCad Easy для сканирования и моделирования.
Фрезерный станок Planmill40 с программным обеспечением.

Гарантия на систему Planmeca CAD/CAM 1 год.

Видео:

Стоимость за полный комплект: 61 000 евро

применение CAD/CAM систем в ортопедической стоматологии

Понятие CAD-системы расшифровывается как компьютерная поддержка проектирования (сomputer-aided design). Стоматологическая система предназначена:

для решения конструкторских задач, в том числе моделирования трехмерного дизайна;
оформления цифровой текстовой документации и контроля заказа.

Современные системы CAD в стоматологии, реализуют возможность изготовления всех видов зуботехнических конструкций.

CAM-системы нужны для проектирования процесса обработки изделий на станках с ЧПУ. Аббревиатура CAM расшифровывается как компьютерная поддержка производства (computer-aided manufacturing). В CAM-системе за основу проектирования берется трехмерная модель, полученная через CAD-систему.

Что такое CAD/CAM в ортопедической стоматологии?

Инновационные CAD/CAM-технологии в ортопедической стоматологии позволили производить протезы за одно посещение, без участия зубного техника. При этом изготовление изделий возможно прямо в присутствии пациента. Преимущество метода — в холодной обработке материалов или, иначе говоря, во фрезеровании. Такой способ более щадящий, он позволяет сохранять первоначальные свойства материала.

Идея автоматизированного производства стоматологических реставраций появилась в 1970 году. Воплотить в жизнь ее удалось лишь в 1983, внедрив CAD/CAM в стоматологию. Тогда на Международном конгрессе стоматологов продемонстрировали первую реставрацию, изготовленную по этой технологии. Пациенткой стала жена Франциска Дюре — разработчика чудо-технологии. Так при поддержке фирмы Henson International появилась система Duret, предназначенная для моделирования и производства реставраций.

На сегодня существуют разные системы, но этапы CAD/CAM у всех схожи.

Получение информации с помощью стационарного сканера, контактного профилометра или внутриротовой камеры.
Обработка информации с помощью программного обеспечения, перевод ее в систему координат.
Виртуальное моделирование.
Производство смоделированных реставраций фрезерным оборудованием.

Преимущества CAD/CAM технологий в стоматологии

В зуботехнической отрасли большой популярностью пользоваться зуботехнические конструкции из циркония. Они не имеют металлического основания, выглядят натурально. Изготовить подобные изделия способны только CAD/CAM-системы. Это не единственное преимущество технологии, есть и другие важные, достойные внимания плюсы:

высочайшая точность изготовления;
короткие сроки производства;
учет особенностей и потребностей пациента;
автоматизированный процесс, исключающий ошибки человеческого фактора.

Разные CAD/CAM-системы, используемые в стоматологии, имеют свои преимущества. На данный момент выделяют закрытые и открытые типы. Последние работают только с конкретными материалами — диски, блоки и.т.д. Открытые ценятся за возможность обновлять программное обеспечение, например, для работы с другим оборудованием.

С технической стороны тоже можно выделить несколько преимуществ.

Материал не деформируется, что позволяет получать качественное изделие, соответствующее заданным параметрам.
Визуализация не только конечного, но и промежуточных результатов, возможность обсудить и согласовать все с пациентом.
Использование разных материалов для ортопедических конструкций.

Какие материалы используются в CAD/CAM системах

Технология CAD/CAM подразумевает возможность использования следующих материалов:

пластмасса;
воск;
керамика;
диоксид циркония;
титан
композиты
кобальт-хром

Виды изготавливаемых в стоматологии протезов

Технология CAD/CAM в стоматологии позволяет делать несъемные и съемные протезы, а также хирургические шаблоны. Чаще всего комплекс CAD/CAM в стоматологии используется для изготовления:

мостовидных конструкций;
телескопических коронок вкладок,
виниров;
коронок, временных коронок;
хирургических шаблонов, капп;
балочных конструкций;
абатментов;

CAD/CAM в стоматологии широко используется в ортопедической стоматологии, хирургии, терапевтии.

Лучшие модели CAD/CAM систем

Фрезерный станок Z4

Высокоточный станок, способный сделать реставрацию менее чем за 10 минут. Он оснащен электрическим шпинделем со скоростью вращения 100 000 об/мин. Обрабатывает стеклокерамику, титан, композиты, воск, РММА, кобальт-хром. Устройство совместимо со сканерами и разным программным обеспечением для моделирования. Есть интегрированный компьютер с сенсорным экраном.

Фрезерный станок К5+

Модель отражает легендарную немецкую точность и надежность. Корпус герметичен и защищает электронику, механику, шпиндель. Диск фиксируется без динамометрического ключа с помощью запатентованной технологии DirectDiscTechnology. Обеспечивает фрезеровку крепчайших материалов: композитов, циркония, кобальт-хрома и др.

Фрезерный станок К5

Популярный представитель систем CAD/CAM в целом и зубной техники в частности. Производит реставрации в Ultra HD, оснащен премиальным шпинделем с 4-роликовым подшипником из керамики. Обеспечивает постоянную точность 3 микрона.

Фрезерный станок N4

Доступное решение для стоматологических клиник. Подходит для фрезеровки титана и керамики. Оснащен восемью водяными форсунками, равномерно охлаждающими фрезы. Скорость вращения достигает 60 000 об/мин.

Разница между CAD и CAM

2019

CAD (Computer Aided Drawing / Drafting) и CAM (Computer Aided Manufacturing) – это компьютерные технологии, используемые в основном для целей проектирования и производства продукции, где первая используется при проектировании продукта с помощью некоторого программного обеспечения для проектирования, а вторая включает программное обеспечение для управления машинами в промышленности. такие как станки с ЧПУ.

CAD и CAM являются этапами, включенными в производство продукта. Давайте поймем разницу между CAD и CAM через приведенную сравнительную таблицу.

Сравнительная таблица

Основа для сравнения	CAD	CAM
основной	САПР – это внедрение цифровых компьютеров в инженерное проектирование и производство.	CAM – это внедрение компьютеров в преобразование инженерных проектов в конечные продукты.
Вовлеченные процессы	Определение геометрической модели, определение переводчика, геометрическая модель, алгоритм интерфейса, алгоритмы проектирования и анализа, составление и детализация, документация.	Геометрическая модель, планирование процесса, алгоритм интерфейса, программы ЧПУ, проверка, сборка и упаковка.
требует	Разработка концепции и анализ.	Контроль и координация необходимых физических процессов, оборудования, материалов и труда.
Softwares	AutoCAD, Autodesk Inventor, CATIA, SolidWorks	Siemens NX, Power MILL, WorkNC, SolidCAM

Определение САПР

Система CAD (Computer Aided Design) генерирует точные, масштабированные математические модели на основе пользовательского ввода. Отдельные модели затем объединяются как компоненты сборки, чтобы создать конечный продукт, с помощью которого можно проверить точное соответствие деталей. Полностью предоставленные трехмерные модели деталей и целых сборок для конструкций могут быть построены с использованием 3-мерного программного обеспечения САПР. Даже созданные образцы могут быть проверены практически под любым углом до изготовления изделия.

Определение CAM

CAM (Computer Aided Manufacturing) развивается как центральный элемент во многих производствах. Он включает в себя широкий спектр процессов, которые должны выполняться автоматически, таких как резка, токарная обработка, фрезерование, фрезерование, термическая резка, гравировка и даже печать твердых материалов. После проектирования и анализа продукта его изготавливают там, где компьютеры участвуют в производстве, например, для проверки того, может ли продукт быть изготовлен или изготовлен каким способом, и сколько времени это займет.

Проще говоря, компьютерная система, используемая при планировании, управлении и контроле за работой завода, называется CAM. Это на самом деле сохраняет материал в некоторой степени путем тщательного размещения компонентов.

Компьютерное проектирование (САПР) предполагает использование компьютеров для преобразования элементарной идеи продукта в детальный инженерный проект. Эволюция включает в себя создание геометрических моделей продукта, которыми можно в дальнейшем манипулировать, анализировать и совершенствовать. С другой стороны, автоматизированное производство (CAM) включает использование компьютеров для помощи менеджерам, производственным инженерам и рабочим за счет автоматизации производственных задач, а также для управления машинами и системами.
CAD включает в себя такие процессы, как определение геометрической модели и перевод алгоритма определения, интерфейса, дизайна и анализа, составление чертежей, детализация и, наконец, документация. В отличие от этого, CAM включает такие процессы, как геометрическое моделирование, программы числового управления, алгоритмы интерфейса, контроль, планирование процессов, сборка и упаковка.
Система CAM требует контроля и координации физического процесса, оборудования, материалов и труда, тогда как CAD требует концептуализации и анализа дизайна продукта.
Существует множество программ САПР, например, AutoCAD, Autodesk Inventor, CATIA и так далее. В противоположность этому, Siemens NX, Power MILL, WorkNC, SolidCAM являются примерами программного обеспечения CAM.

Преимущества САПР

Минимизирует потребность в огромных количествах дорогого чертежника при проектировании изделия.
Он может использоваться непосредственно для генерации данных резки для станков с ЧПУ.
Масштабирование, изменение масштаба на чертежах и моделях проще, автоматичнее и точнее.
Хранение и поиск моделей проще.
Проектные данные могут быть переданы в компьютеризированные системы управления производством.
Точные 3D модели могут быть проверены перед изготовлением дорогих материалов.
Это увеличивает скорость производства и требует меньше труда.
Несколько копий можно хранить, распечатывать и распространять в электронном виде, что исключает необходимость хранения больших бумажных чертежей.

Преимущества CAM

Производство требует минимального контроля и может быть выполнено в течение неофициальных рабочих часов.
Производство менее трудоемко и экономит трудозатраты.
Станки точны, и производство может повторяться последовательно с большими партиями.
Возникновение ошибок незначительно, и машины могут работать непрерывно.
Опытные образцы могут быть подготовлены очень быстро для детальной проверки перед завершением проектирования для производства.
Виртуальная обработка может использоваться для оценки процедур обработки и результатов на экране.

Недостатки САПР

Отключения питания и вирусы могут быть проблематичными для компьютеризированной системы.
Промышленные версии программного обеспечения могут быть очень дорогими, особенно для первоначальных затрат.
Традиционные навыки составления будут потеряны, поскольку они становятся ненужными.
Для использования программного обеспечения потребуется дорогостоящее обучение, которое может быть трудоемким и дорогостоящим.

Недостатки САМ

Это требует высоких начальных инвестиций и начальных затрат.
Обслуживание машины также обходится дорого.
Может привести к потере рабочей силы с высоким уровнем ручного труда.
Для обеспечения надлежащего инструментария и организации процедур необходимы высококвалифицированные оперативники и техники.

Заключение

Компьютерное проектирование / составление чертежей (CAD) и Автоматизированное производство (CAM) – это тесно связанные термины, используемые в тех случаях, когда компьютеры участвуют в процессах проектирования и производства продукта в отраслях с ЧПУ.

CAD/CAM системы в стоматологии – Стоматологические услуги в Киеве

–

CAD/CAM системы в стоматологии

Системы в стоматологии CAD / CAM – это сокращение слов Computer-Aided Design (проектирование с использованием компьютерной технологии) и Computer-Aided Manufacture (изготовление с использованием компьютерной технологии). В течение многих лет системы CAD / CAM используют в различных отраслях промышленности. Компьютеры облегчают все стадии производства, начиная с проекта и заканчивая готовой деталью . В настоящее время такие технологии используют и в медицине и в стоматологии.

CAD (Проектирование с использованием компьютерной технологии)

Проектирование с использованием компьютерной технологии – это использование компьютерных систем для проектирования и разработки продукта. Компьютер применяется как высоко-усовершенствованого заменителя чертежной доски, позволяет выполнить трехмерное моделирование и проектирование, не прибегая к ручке и туши. Модель, созданная в такой системе, может быть показана под любым углом, а также может быть смоделирована так, чтобы рассмотреть ее проекцию в определенном освещении. Отдельные элементы чертежа могут быть пересмотрены, заменены, а вся модель в целом – перестроена заново. После того, как проект доведен до окончательного уточнения, детализированные и обеспечены размерами чертежи, могут быть распечатаны с целью использования в процессе производства. Или, с другой стороны, они могут быть переданы дальше, и информация о форме детали может быть преобразована в производственные инструкции, которые будут переданы непосредственно машинам, производящих данную деталь. В особо прогрессивных системах, возможно, принимать во внимание также и структурные свойства материалов. Математическое моделированиизированными инструментами. Это позволяет предоставлять материалами определенную форму с тем, чтобы создавать из них конструкции и приспособления. Компьютеры, контролирующие механизированные инструменты, могут действовать в соответствии с инструкциями, полученными от системы проектирования с использованием компьютерной технологии.

Таким образом, возникает полная интегрированная система. Объект, который необходимо изготовить, конструируется на экране компьютера, после чего проект воплощается в жизнь компьютером же, передающим свои инструкции непосредственно механизированным инструментам.

Программа разработана специально для стоматологов и является совершенным инструментом для 3D дизайна реставраций различной сложности непосредственно в клинике. Программа позволяет легко и быстро моделировать различные реставрации – от одиночных коронок до мостов.

-Легкое моделирование вкладок, накладок, виниров, коронок и мостов

– Полностью автоматизированное моделирование благодаря анатомической библиотеке моделей зубов

•• Автоматическая адаптация контактной прочности, заданной пользователем

•• Верхушки, краевые кромки и другие анатомические формы добавляются в модель в зависимости от данных смежных зубов

•• Толщина наносимого материала минимальна для более долгосрочного результата

Моделирование до 16 зубов в одной сессии

-Изменение положения камеры для легкой маркировки модели

-Удобные и интуитивно понятные инструменты для изменения формы и внешнего вида модели

-Автоматическое сохранение для более гибкого использования

-Всего пять шагов от начала работы до фрезерования

Относительно постановки пломб стоматология всегда была ограничена определенным ассортиментом доступных технологий изготовления. Пломбирования зубов в одно посещение всегда было ограничено использованием амальгамы для зубной пломбы, кислотно-основными составами или полимеризациею смол. Пломбы, изготовленные в лабораторных условиях, ограничивались виплавлюючим модельным литьем, агломерирования фарфоровых пломб и полимеризации смол. Это очень жестко ограничивало диапазон материалов, которые могли быть использованы. Давая нам новую методику контроля формы объекта, CAD / CAM системы в стоматологии открывают доступ к целым системам новых материалов.

Технология CAD / CAM в стоматологии делает возможным использование керамических материалов с очень хорошими характеристиками и композитных материалов на основе стеклянного вяжущего вещества, которые были произведены в оптимальных фабричных условиях, при соблюдении необходимых технологических характеристик. Такие материалы имеют огромные преимущества перед теми, что используются здесь традиционно. По сравнению с другими материалами для пломбирования, керамические материалы отличаются целым рядом преимуществ. Они могут быть смешаны в таких пропорциях, чтобы очень близко соответствовать цвету зуба. Они имеют очень высокую биосовместимость и очень износостойкость. Очень важно также и то, что с помощью соответствующей обработки как самой керамики, так и поверхностей зуба, возможно, добиться создания прочной связи, так что печать и сам зуб станут единым функциональным элементом

Данное преимущество означает, что поврежденный зуб может быть укреплен, будучи связан с керамической пломбой. Хотя то же самое можно осуществить также и с композитными материалами на полимерной основе, все-таки эти пломбы по их прочности не могут быть поставлены рядом с изготовленными механическим способом керамическими пломбами.

Диапазон структурных полимеров, которые могут быть использованы для создания основного тела композитных пломб, сравнительно невелик. Большинство этих композитных материалов основаны на BIS-GMA

Программное обеспечение САПР

| 2D- и 3D-автоматизированное проектирование

АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ

Узнайте о преимуществах использования программного обеспечения САПР для создания следующего проекта.

Что такое программное обеспечение CAD

CAD, или автоматизированное проектирование и черчение (CADD), представляет собой технологию проектирования и технической документации, которая заменяет ручное черчение автоматизированным процессом. Если вы дизайнер, чертежник, архитектор или инженер, вы, вероятно, использовали программы 2D или 3D CAD, такие как AutoCAD или AutoCAD LT. Эти широко используемые программы могут помочь вам составить проект строительной документации, исследовать дизайнерские идеи, визуализировать концепции с помощью фотореалистичных визуализаций и моделировать работу конструкции в реальном мире.

Наше самое продаваемое программное обеспечение САПР

Наше лучшее программное обеспечение САПР для промышленного проектирования и проектирования изделий

Наше лучшее программное обеспечение САПР для архитектуры и строительства

Какие профессии используют программное обеспечение САПР?

Программное обеспечение Autodesk 2D и 3D CAD используется в инженерных дисциплинах во всех отраслях. Узнайте, как различные специалисты используют инструменты САПР для улучшения процессов — от концепции до передачи.

Архитекторы
Проектирование и проектирование с помощью инструментов САПР, разработанных специально для архитекторов. Воплощайте свои идеи от концептуального проектирования до строительной документации в единой программной среде.
Набор инструментов для архитектуры AutoCAD
Инженеры-строители
Процессы BIM помогают инженерам-конструкторам, деталировщикам и производителям улучшать структурную документацию, сводить к минимуму ошибки и оптимизировать совместную работу команд для ускорения производства.
Нависворкс
Инженеры-строители
BIM для расширенного проектирования гражданского строительства и строительной документации. Используйте интеллектуальные объединенные рабочие процессы, чтобы повысить предсказуемость, производительность и прибыль.
Civil 3D
InfraWorks
Специалисты по строительству
Оцифруйте свою строительную площадку и подключите информацию о проекте от проектирования до строительства и передачи.
BIM 360 Опер
Инженеры-механики
Профессиональные решения для проектирования, моделирования и производства помогают инженерам-механикам улучшить рабочие процессы, производительность и сотрудничество.
Изобретатель
Fusion 360
Инженеры-электрики
Проектирование и документирование электрических систем управления с помощью инструментов САПР, созданных для инженеров-электриков. Автоматизируйте стандартные задачи проектирования и повысьте производительность черчения.
AutoCAD Electrical Toolset
Автомобильные дизайнеры
Разработка концепций, проектирование и рендеринг автомобилей с использованием технологий поверхностного покрытия класса А и профессиональных технологий рендеринга.
Псевдоним АвтоСтудио

Как выбрать программное обеспечение САПР

Просмотрите ресурсы для выбора решения, удовлетворяющего вашим потребностям.

Как используется программное обеспечение САПР?

Компания по монтажу и монтажу открывает новый этап во время пандемии
Перед лицом COVID-19 компания по монтажу и монтажу находит новые возможности для поддержания своего бизнеса и, самое главное, помогает спасать жизни. Со всеми предыдущими проектами в AutoCAD они могли изменять структуры в течение 48 часов для доставки в медицинскую область.
Подробнее
Предоставлено Mountain Productions
В отеле Moxy веселье и дизайн интерьера сочетаются с AutoCAD LT
Узнайте, как компания Wise Labo из Токио использует вдохновение и AutoCAD LT для проектирования отеля Moxy компании Marriott International в Осаке, Япония. Мицуру (Митч) Сакаири объединил высокий дизайн с опытом бренда, основанным на развлечениях.
Подробнее
Предоставлено Marriott International, Inc./Moxy Hotels
Глобальные волонтеры сотрудничают, чтобы решить проблему нехватки вентиляторов
Когда работа компании Тайлера Мантела была приостановлена из-за COVID-19, он решил запустить проект «ИВЛ», чтобы помочь решить проблему нехватки аппаратов ИВЛ в стране. Команды использовали Fusion 360 и другие инструменты для проектирования и совместной работы.
Подробнее
Предоставлено The Ventilator Project

Веб-приложение AutoCAD

Новое веб-приложение AutoCAD включается при подписке на AutoCAD и AutoCAD LT. Не требуя установки, вы можете расширить свои рабочие процессы и быстро просматривать и редактировать чертежи САПР в локальном веб-браузере.

САПР для начинающих: Tinkercad

Tinkercad — это бесплатный веб-инструмент САПР для любителей, учителей и учащихся всех возрастов. Делайте декор для дома, игрушки, модели Minecraft и многое другое.

НАЧАТЬ

CAD в облаке: Fusion 360

Fusion 360 — это первый в своем роде инструмент 3D CAD, CAM и CAE. Он объединяет весь процесс разработки вашего продукта на единой облачной платформе, которая работает как на Mac, так и на ПК.

ПОПРОБУЙ БЕСПЛАТНО

Ресурсы и учебные пособия по программному обеспечению САПР

Начните работу с 3D-моделированием с помощью этих учебных пособий, руководств, советов и сообществ.

Загрузите бесплатную пробную версию AutoCAD и начните работу с этими ресурсами и руководствами.
Начните работу с Inventor с помощью пошаговых руководств.
Узнайте, как технология VDC с помощью AEC Collection помогает расширить сотрудничество, контролировать затраты и повысить качество строительных проектов.
Получайте новости, советы и инсайдерские ресурсы непосредственно от сотрудников Autodesk.
Получите максимум от AutoCAD с популярными курсами для любого уровня, от начального до продвинутого.
Получите ответы на популярные вопросы о лицензиях и подписках на программное обеспечение AutoCAD и узнайте, что возможно с программным обеспечением Autodesk.

Часто задаваемые вопросы (FAQ)

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua.

Программное обеспечение САПР позволяет пользователю включать в свои чертежи точные размеры. При проектировании в САПР гораздо эффективнее вносить обновления в чертеж, а также упрощается процесс обмена файлами.

Программное обеспечение САПР, такое как AutoCAD, имеет множество преимуществ, в том числе:

Повышенная точность для нанесения точных размеров
Автоматизация общих процессов
Доступ к библиотекам обычно используемых элементов, таких как двери, окна и производственные детали
Возможность быстрой корректировки частей чертежа без необходимости начинать заново
Управление деталями сложных проектов в одном файле
Создание блоков для часто рисуемых элементов
Улучшение сотрудничества с коллегами благодаря возможности совместного использования и пометки одного и того же файла

Программное обеспечение CAD используется во многих различных профессиях, включая архитекторов, инженеров-механиков, инженеров-электриков, дизайнеров интерьеров, инженеров-строителей, ландшафтных архитекторов, промышленных дизайнеров, проектировщиков P&ID, инженеров-установщиков, проектировщиков трубопроводов, инженеров инженеров по инженерным сетям, геодезистов, градостроителей и ГИС. специалисты.

Да, учащиеся и преподаватели могут получить бесплатный годичный доступ к продуктам и услугам Autodesk для образовательных целей с возможностью продления до тех пор, пока они имеют на это право.

Подробнее

Каждая подписка на AutoCAD и AutoCAD LT включает бесплатный доступ к веб-приложениям и мобильным приложениям AutoCAD. Эти инструменты позволяют работать удаленно и сотрудничать с коллегами. Кроме того, AutoCAD и AutoCAD LT предлагают связанные рабочие процессы через ведущих поставщиков облачных хранилищ, включая Box, Dropbox, Google Drive и OneDrive. Эти интеграции облачных хранилищ представляют собой два способа, которые позволяют пользователям не только сохранять, но также просматривать и открывать файлы в Интернете.

Да, Autodesk предлагает сертификаты САПР для таких продуктов, как AutoCAD, Fusion 360, Inventor и Revit. Полный список продуктов, доступных для сертификации, и подробные сведения о сертификации см. на странице сертификации Autodesk.

Что такое автоматизированное проектирование (САПР)?

Компьютерное проектирование или САПР относится к использованию компьютерного программного обеспечения, поддерживающего процесс проектирования. Программное обеспечение помогает нам создавать, изменять, анализировать и улучшать дизайн. Другими словами, САПР — это программное обеспечение, которое помогает нам проектировать вещи.

Многие считают, что компьютерное проектирование относится только к чертежам. На самом деле это не так. САПР относится к любому использованию программного обеспечения, помогающего в процессе проектирования.

Программное обеспечение САПР заменяет ручное черчение автоматизированным процессом. Люди, работающие сегодня в архитектуре, вероятно, использовали программы 2D или 3D CAD. Те, кто работает в области инженерных систем или проектирования конструкций, также, вероятно, использовали программы 2-D или 3-D CAD. MEP расшифровывается как м механический, e электрический и p lumbing engineering

Автоматизированное проектирование упрощает работу проектировщиков, позволяя им создавать, изменять и оптимизировать конструкции. Лаборатория Impact Labs Массачусетского технологического института говорит: «Действительно, с САПР вы можете создать что угодно! Хорошо, может быть, не совсем, но вы можете сделать многое. Он предоставляет вам возможности визуализации, которые оправдывают все усилия, которые вы приложили для его изучения». (Изображение: Impactlabs.mit.edu)

Крупнейшая в Европе компания по производству и производству электроники Siemens делает следующий комментарий:

«Автоматизированное проектирование — это использование компьютерных программ для создания двух- или трехмерных графических представлений физических объектов».

Компьютерное проектирование многомерного просмотра

Мы можем вращать двух- или трехмерные диаграммы. Поэтому мы можем рассматривать их с разных сторон. На самом деле, мы можем видеть изнутри, глядя наружу. Дизайнеры используют специальный плоттер или принтер для профессиональной визуализации дизайна.

Никола Л. К. – Собственная работа, CC BY-SA 3.0, ссылка

Люди используют компьютерный дизайн для проектирования схем. Программное обеспечение может использовать системные блоки, чтобы определить, какие компоненты вам нужны. Он также может выложить принципиальную схему.

Людям нравятся программы САПР, потому что они могут быстро и легко изменять различные дизайнерские идеи.

После того, как мы что-то спроектировали, мы можем построить и испытать это виртуально. Другими словами, мы можем определить, будет ли это работать. Компаниям это нравится, потому что это снижает затраты на модификацию прототипов и покупку деталей. Таким образом, они получают больше пользы от каждого потраченного доллара.

Все большее число профессий используют программы автоматизированного проектирования. Примеры включают художников, чертежников, инженеров и архитекторов.

Концепция проектирования геометрических форм объектов – автоматизированное геометрическое проектирование (CAGD) – очень похожа на САПР.

Роторный компрессор, предоставленный корпорацией Ariel. Моделирование и визуализация в Solid Edge, программе CAD, принадлежащей Siemens. (Изображение: plm.automation.siemens.com)

Ассортимент систем автоматизированного проектирования

Программное обеспечение для автоматизированного проектирования сегодня существует для всех основных компьютерных платформ. Например, они существуют для Mac OS X, Unix, Windows и Linux. Пользовательский интерфейс обычно сосредоточен вокруг мыши, которую мы держим в руке. Также доступны ручки и графические планшеты.

В некоторых CAD-системах можно использовать стереоскопические очки для просмотра трехмерных моделей.

Согласно Techopedia :

«Большинству университетов США больше не требуются классы для рисования от руки с использованием транспортиров и компасов. Вместо этого существует множество классов и различных типов программного обеспечения САПР».

Преимущества автоматизированного проектирования

– Улучшенная визуализация: готового продукта, сборочных узлов и составных частей системы CAD значительно ускоряет процесс проектирования.

– Повышенная точность: человек, использующих программное обеспечение САПР, работают более точно. Другими словами, они делают меньше ошибок.

– Проще: программы САПР предлагают более надежную и простую проектную документацию, включая геометрические параметры и размеры, спецификации и т. д.

– Повторное использование: программное обеспечение предлагает простое повторное использование лучших практик и проектных данных.

Autodesk Inventor, одна из десяти лучших программ САПР на современном рынке. Это позволяет дизайнерам создавать анимацию, моментальные снимки и видео с разнесенными фрагментами с помощью панели истории на основе временной шкалы, чтобы управлять всем этим. (Изображение: autodesk.co.uk)

Типы автоматизированного проектирования

Существует множество видов САПР, охватывающих широкий спектр применений. Однако в каждом случае проектирование их виртуальных компонентов требует разного подхода.

На нижнем уровне 2D-систем есть несколько бесплатных систем с открытым исходным кодом. Другими словами, существует множество свободно доступных программ, которые мы можем модифицировать и распространять.

Эти программы обеспечивают подход к рисованию без всех сложностей, связанных с масштабом и размещением на чертежном листе, которые требуются при рисовании вручную. Во время создания окончательного варианта дизайнер может внести коррективы.

3D-каркас

3D-каркас – это расширение 2D-черчения. Дизайнер должен вручную вставлять каждую линию в чертеж. Готовое изделие не имеет связанных с ним массовых свойств. Например, невозможно добавить элементы, такие как отверстия, непосредственно к нему.

Модель 3D Wireframe представляет собой ребро или скелетное представление реального объекта. Модели состоят из линий, точек, дуг, окружностей и других кривых, определяющих осевые линии или края объектов.

3D «Глупые» тела

С помощью набора 3D «Dumb» Solids дизайнер создает вещи так же, как манипулирует объектами реального мира. Вы можете добавить в дизайн цилиндры, призмы, сферы и другие базовые трехмерные геометрические формы. Вы также можете убрать их, как если бы вы вырезали или собирали объекты реального мира.

Дизайнеры также могут создавать 2D-проекции из моделей.

Более престижные системы предлагают возможность включения в дизайн более эргономичных, эстетичных и органичных функций.

С помощью программы автоматизированного проектирования вы можете визуализировать, где размещать товары на полках супермаркетов и других магазинов. Вы можете перемещать их и даже смотреть на них под разными углами.

История автоматизированного проектирования

Д-р Патрик Дж. Ханратти

CAD началось в 1957 году, когда доктор Патрик Дж. Ханратти разработал Pronto. Pronto была первой в мире коммерческой системой программирования с числовым программным управлением. Фактически, дизайнеры сегодня говорят, что доктор Ханратти был девятым. 0265 «отец CAD/CAM».

Иван Сазерленд

Иван Сазерленд из лаборатории Линкольна Массачусетского технологического института разработал блокнот в 1960 году. Сазерленд продемонстрировал основные принципы и возможности технического черчения с помощью компьютера.

Первоначально системы САПР были просто заменой чертежных досок. Инженеры-конструкторы по-прежнему работали в двух измерениях для создания технических чертежей.

Тем не менее, с этими ранними системами было легче модифицировать и пересматривать свою работу. Первоначально эти системы были очень дорогими. Поэтому они были только у крупных и богатых компаний.

Однако со временем программное и аппаратное обеспечение САПР стало более доступным для компаний среднего размера. «Доступный» означает «в рамках бюджета большинства потребителей». В этом случае потребителями являются фирмы.

Элементы 3D-каркаса были разработаны в 1960-х годах. В 1969 году Syntha Vision выпустила Magi, первую коммерчески доступную программу для моделирования твердых тел.

NURBS

Использование математической модели NURBS в компьютерной графике для создания и представления кривых и поверхностей появилось в 1989 на рабочих станциях Silicon Graphics. NURBS расшифровывается как N on- U niform R national B asis S pline.

CAS Berlin разработала интерактивную NURBS для персональных компьютеров – NöRBS – в 1993 году.

САПР на основе параметрических механизмов

В 1989 году T-Flex представила САПР на основе параметрических механизмов. При параметрическом моделировании параметры определяют модель.

Если вы измените значения измерений в одном месте, изменения автоматически произойдут в других измерениях. Они меняются, чтобы сохранить связь всех элементов дизайна друг с другом.

MCAD ( m механическая c компьютерная a ided- d esign) системы представили концепцию ограничений, которые позволяют проектировщику определять отношения между различными компонентами в сборке.

Дизайнеры начали использовать восходящий подход. Другими словами, когда детали сначала создаются, а затем собираются.

Системы САПР сегодня

Сегодня люди широко используют системы САПР. На самом деле мы используем их во всех отраслях. Когда-то эти системы работали только на дорогих рабочих станциях с операционными системами UNIX. Однако сегодня они доступны в готовом виде для использования на ПК, ноутбуках, планшетах и смартфонах.

Трехмерное моделирование сегодня является нормой. На самом деле, он существует даже в приложениях для широкой публики. Примеры включают трехмерное моделирование зданий в Google Maps, планирование сада и дизайн интерьера.

Для сотрудников многих отраслей САПР является неотъемлемой частью их работы. На самом деле, некоторые из них не смогли бы функционировать в нашей текущей бизнес-среде без CAD-систем.

Согласно toptenreviews.com :

«Повсеместное распространение в широком спектре отраслей обеспечивает долговечность и необходимость программного обеспечения САПР в современном мире, управляемом технологиями».

Компания Ford Motor начала 3D-печать автомобильных деталей на основе компьютерных моделей.

Видео – Что такое САПР?

Если вы случайно спросите людей, что означает САПР, очень немногие ответят, что это «автоматизированное проектирование». В этом видео показано, как трехмерное компьютерное проектирование помогает людям решать проблемы со всех сторон.

САПР (автоматизированное проектирование) Типы и применение

Компьютерное проектирование (САПР) определяется как процесс создания цифровых моделей реальных товаров и продуктов в 2D или 3D, завершенный с масштабом, точностью и физическими свойствами, чтобы оптимизировать и совершенствовать дизайн — часто в сотрудничестве — перед производством. В этой статье объясняется, как работает CAD, его типы, программное обеспечение и варианты использования.

Содержание

Что такое САПР (автоматизированное проектирование)?
Типы САПР
Основные области применения САПР

Что такое САПР (автоматизированное проектирование)?

Компьютерное проектирование (САПР) — это процесс моделирования дизайна реальных товаров и продуктов в цифровом виде в 2D или 3D, дополненный масштабом, точностью и физическими свойствами для оптимизации и совершенствования дизайна — часто в совместной работе. способом – перед изготовлением.

CAD также иногда называют «автоматизированным проектированием и черчением» (CADD). Использование компьютерного программного обеспечения для помощи в процессах проектирования известно как автоматизированное проектирование. Различные инженеры и дизайнеры регулярно используют программное обеспечение САПР. Двумерные (2-D) чертежи и трехмерные (3-D) модели могут быть созданы с использованием программного обеспечения САПР.

Упрощая совместное использование, просмотр, моделирование и редактирование проектов с помощью 3D CAD, вы можете быстро вывести на рынок новые уникальные изделия. Когда дело доходит до традиционного метода проектирования и проектирования «карандаш на бумаге», известного как ручное черчение, программное обеспечение САПР вытеснило Т-образные квадраты и транспортиры, использовавшиеся прошлыми дизайнерами.

Первая коммерческая система программирования с числовым программным управлением, PRONTO, созданная доктором Патриком Дж. Хэнрэтти в 1957 году, считается началом автоматизированного проектирования (САПР). SKETCHPAD, разработанный Айвеном Сазерлендом в 1960 году в Линкольнской лаборатории Массачусетского технологического института, доказал жизнеспособность и основы автоматизированного создания технических эскизов.

Поскольку машины были очень дорогими, когда САПР была впервые разработана, это был не совсем жизнеспособный вариант для бизнеса. Благодаря развитию мини-компьютеров и микропроцессоров во второй половине 20-го века и связанному с этим увеличению вычислительной мощности, особенно после появления облачных вычислений, инженеры теперь могут использовать файлы САПР, которые точно отображают размеры и атрибуты объекта.

Подробнее: Что такое управление данными? Определение, важность и передовой опыт

Как работает автоматизированное проектирование?

Для работы стандартной CAD-системы необходимо установить пакет программного обеспечения CAD и, иногда, графическую карту. Графическое ядро — это мозг приложения САПР. Графический пользовательский интерфейс (GUI) является еще одним важным компонентом программного обеспечения САПР. Графический интерфейс используется для отображения геометрии САПР и сбора данных, вводимых пользователем.

Разработка компьютерных моделей с геометрическими ограничениями известна как автоматизированное проектирование (САПР). Эти модели часто обеспечивают трехмерное представление компонента или всей системы на экране компьютера. Разработчики могут легко модифицировать модель, изменяя подходящие параметры, что облегчает жизнь проектировщикам и инженерам.

Это указывает на то, что характеристики и отношения, которые мы вводим в геометрию, форму и размер, контролируются. Если вы используете твердотельное геометрическое моделирование, которое требует предварительного нанесения материала, геометрическое тело будет реагировать на силы так же, как и реальные объекты.

Мышь и клавиатура часто используются в качестве устройств ввода, также иногда используются трекболы и дигитайзеры. Графический интерфейс передает ввод с устройств ввода в графическое ядро в соответствующем формате. Графическое ядро создает геометрические объекты и указывает графической карте отображать их в графическом интерфейсе.

Инженеры-конструкторы могут планировать и создавать свою работу на экране компьютера с помощью САПР, распечатывать ее и сохранять для будущих изменений. Объекты традиционного черчения представлены программным обеспечением САПР для механического проектирования с использованием либо векторных изображений, либо, в некоторых случаях, растровой графики, которая показывает общий вид запланированных вещей. Однако это включает в себя больше, чем просто формы.

В соответствии с нормами для конкретных приложений выходные данные САПР должны отражать информацию, такую как материалы, процедуры, размеры и допуски, точно так же, как ручное составление технических и инженерных чертежей. Программное обеспечение также учитывает взаимодействие между различными материалами и заинтересованными сторонами, что особенно важно, поскольку субподрядчики добавляют к чертежам больше деталей.

Подробнее: Почему будущее управления базами данных за открытым исходным кодом

Примеры программного обеспечения САПР

При включении в патентные заявки проекты САПР полезны для защиты товаров и изобретений. Эти часто используемые программные инструменты могут помочь вам в создании строительной документации, изучении концепций дизайна, визуализации идей с помощью фотореалистичных визуализаций и моделировании того, как проект будет функционировать в реальной жизни. Давайте взглянем на пять лучших программ САПР для использования:

AutoCAD: Одним из первых программ САПР, появившихся на рынке, был AutoCAD от Autodesk, который имеет прочную репутацию в нескольких отраслях. Эта программа САПР используется для 2D и 3D черчения и проектирования. Он может создавать проекты, компоновки оборудования, секущие плоскости, модельную документацию и многое другое. Секрет успеха заключается в освоении AutoCAD и других программ 3D CAD. Программное обеспечение предназначено для экспертов, имеющих опыт программирования алгоритмических моделей.
SolidWorks: Профессиональные 3D-дизайнеры часто используют этот продукт Dassault Systèmes. Это параметрическая модель, основанная на функциях. Работодатели обычно ищут кандидатов со знанием SolidWorks, потому что это хорошо известное программное обеспечение для механического проектирования со значительной базой пользователей. Это программное обеспечение САПР для 3D-моделирования широко используется в области машиностроения и дизайна. В программное обеспечение Solidworks включены различные возможности, в том числе инструменты для проверки проекта или обратного проектирования.
FreeCAD: FreeCAD — это средство параметрического моделирования с открытым исходным кодом, превосходно работающее во всех жизненно важных приложениях САПР, включая проектирование изделий, машиностроение и архитектуру. Разработчики использовали Python для создания верхних слоев FreeCAD, который уже оснащен функциями настройки программы. Вы можете использовать 2D-формы, созданные с помощью FreeCAD, в качестве отправной точки для проектирования других элементов. Это мультиплатформенное (Windows 11, Mac и Linux), гибко настраиваемое и расширяемое программное обеспечение.
TinkerCAD: Инструмент 3D-моделирования на основе веб-браузера под названием Tinkercad доступен в Интернете и является бесплатным для использования. Он приобрел популярность как инструмент для создания моделей для 3D-печати с тех пор, как стал доступен в 2011 году. Конструктивная твердотельная геометрия (CSG), основанная на этой программе САПР, позволяет пользователям комбинировать более простые элементы для создания сложных моделей. Дополнительные функции Tinkercad включают в себя включение электронных схем и программ для написания.
Изобретатель: Программное обеспечение CAD, предоставленное Autodesk, представляет собой мощную программу, созданную специально для механического проектирования, что делает его специализированным инструментом для трехмерного проектирования, документирования и моделирования изделий. Inventor с интегрированными инструментами для проектирования листового металла, рам, труб и силовых агрегатов сочетает в себе функции параметрического, прямого, произвольного и основанного на правилах проектирования. Кроме того, это программное обеспечение САПР облегчает обмен идеями через безопасный облачный сервис и связывает проекты с входящими данными клиента.

Подробнее: 10 лучших инструментов управления данными на 2021 год

Типы САПР

Системы автоматизированного проектирования (САПР) состоят из двух основных типов — 2D и 3D. Однако их можно разделить на следующие категории:

1. 2D CAD

В начале 1970-х годов была создана 2D CAD, первая в отрасли программа САПР. В то время крупные аэрокосмические, автомобильные и другие инженерные предприятия разработали внутренние технологии для автоматизации повторяющихся задач черчения. Для создания плоских чертежей в 2D CAD используются основные геометрические формы, такие как линии, прямоугольники, окружности и т. д.

Это самая ранняя версия САПР, с которой знакомо большинство людей. Использование текста, размеров, выносок и таблиц в качестве аннотаций к чертежам — еще одна особенность программного обеспечения 2D CAD. 2D CAD используется для проектирования, планирования, разрезов, фасадов и подробных структур в застроенной среде. Кроме того, они показывают, как различные компоненты взаимодействуют друг с другом, образуя узлы, и предлагают важные места для проверки.

Библиотека геометрических изображений, возможность проектирования кривых Безье, сплайнов и полилиний, возможность задавать шаблоны штриховки и возможность создания списка материалов — все это стандартные функции 2D-систем САПР. AutoCAD, CADkey, CATIA v4 и Medusa — одни из самых известных приложений 2D CAD.

2. 2.5D CAD

2.5-D CAD — это CAD среднего уровня между 2D и 3D. Поскольку они отображают глубину объектов, призматические модели создаются с помощью этого типа САПР. Компоненты этих элементов представляют собой геометрические фигуры, как и в 2D CAD. Даже если объект трехмерный, не может быть каких-либо выступающих частей, что имеется в виду, когда поверхность описывается как 2,5D. Высота объекта (т. е. толщина или глубина) в каждом месте обычно изображается для объектов этого типа с помощью контурной карты. Хотя они находятся на одиночных планах, Z-уровни существуют.

3. 3D CAD

Существует несколько различных видов программного обеспечения для трехмерных (3D) САПР, каждый из которых предназначен для различных приложений и уровней детализации. Популярность 3D CAD в качестве инструмента проектирования возросла по мере увеличения вычислительной мощности компьютера и возможностей графического отображения.

Существует множество версий трехмерных (3D) программ САПР, предназначенных для различных приложений и уровней детализации. В целом, программное обеспечение 3D CAD создает реалистичное представление объекта проектирования, позволяя дизайнерам решать потенциальные проблемы раньше и с меньшими производственными затратами. Inventor от Autodesk, VX CAD и CATIA V5 — это несколько приложений 3D CAD, и существует множество приложений SaaS для 3D CAD.

Этот тип автоматизированного проектирования можно разделить на три категории.

Моделирование поверхностей: В отличие от каркасов, эти модели создаются путем соединения трехмерных поверхностей. Модели поверхности довольно точны, учитывая, что фон не виден. Изменение модели (относительно сложное действие в программном обеспечении для моделирования поверхностей) обычно не имеет дерева операций в программном обеспечении для моделирования поверхностей. Это отличается от программного обеспечения для твердотельного моделирования, где вы можете вернуться и изменить любое действие в процессе моделирования, не запуская модель заново.
Каркасное моделирование: Используя линии и дуги, они строят скелетообразные модели. Каркасные модели называются таковыми, потому что все на заднем плане видно, и кажется, что они состоят из проволоки. Они не так популярны, как раньше. Эти модели имеют каркас из проволоки, напоминающий цельный предмет.
Моделирование твердого тела: Моделирование твердого тела полезно, поскольку программа обычно может вычислять размеры объекта при его автоматическом создании. Есть несколько вариантов этого. Конструктивная твердотельная геометрия (CSG) CAD следует тем же фундаментальным принципам, что и 2D CAD, т. е. конструирует элемент из подготовленных твердотельных геометрических объектов. Однако эти программы САПР часто невозможно модифицировать после их разработки.

4. САПР с использованием нейтральных форматов файлов

Эти типы файлов были разработаны для обеспечения совместного использования между различными программами. В результате улучшается функциональная совместимость, что очень важно. Требовался нейтральный формат файла, который мог бы легко понять любой другой поставщик программного обеспечения. Работа между несколькими программными пакетами возможна с форматами файлов, не зависящими от САПР. Если вы не хотите тратить деньги на дополнительное программное обеспечение САПР, это очень полезно.

Они устраняют барьеры и повышают уровень сотрудничества. Наиболее популярными сегодня являются типы файлов STEP, IGES, 3D PDF, JT, STL, ACIS, PARASOLID и QIF, не зависящие от САПР. Эти форматы файлов, не зависящие от САПР, отлично справляются с устранением барьеров, но не все они одинаковы.

5. САПР с использованием собственных форматов файлов

Собственные форматы САПР — это форматы, предназначенные исключительно для определенных систем САПР. Термин «собственные форматы САПР» описывает типы файлов, предназначенные исключительно для определенных приложений САПР. По сравнению с нейтральными форматами САПР и форматами САПР с ядром геометрического моделирования, если вы можете их понять, они будут включать в себя больше всего данных и будут наиболее точными.

Следует использовать только программное обеспечение, входящее в состав файлов CAD такого типа. Любое другое программное обеспечение, использующее их форматы САПР, не может получить к ним доступ. Использование собственного типа файла распространено во всех программах проектирования САПР. Эти типы файлов обычно доступны для просмотра только в той же программе, которая их создала.

Подробнее: Что такое управление корпоративными данными (EDM)? Определение, важность и передовой опыт

Основные области применения САПР

Поскольку САПР помогает в численном моделировании данных, моделировании и проектировании, его приложения применимы во многих отраслях. Вот некоторые из его критически важных вариантов использования:

1. 3D-печать

Создание трехмерного объекта реального мира из цифровой модели может быть выполнено с помощью процесса, называемого трехмерной печатью. Это достигается с помощью аддитивной технологии, которая включает в себя последовательное наращивание слоев материала, обычно термопласта. Горизонтальное поперечное сечение конечного объекта представлено каждым мелко нарезанным слоем.

Файл САПР, созданный с помощью программы трехмерного моделирования или обратного проектирования, является первым шагом в создании каждого объекта. Сегодня почти каждая отрасль использует САПР для решения задач, включая создание и подготовку чертежей для приложений аддитивного производства (3D-печать) и создание представлений для разрабатываемых товаров.

2. Стоматологическая промышленность

В настоящее время одной из лучших систем для помощи в проектировании и производстве элементов, связанных с лечением зубов, является технология САПР. Благодаря способности этой цифровой технологии обеспечивать трехмерное представление структур полости рта пациента, она используется практически исключительно в восстановительных стоматологических процедурах.

Программное обеспечение может создавать детали с высочайшей точностью, включая виниры, протезы и коронки для зубных имплантатов. Лечение можно спланировать с помощью программного обеспечения САПР, а изготовление индивидуального изделия возможно без снятия слепков со рта. Это не только экономит время, но и избавляет пациентов от дискомфорта.

3. Картографирование

Люди, вероятно, верят, что им больше никогда не понадобится физическая карта, потому что многие картографические приложения доступны всем, у кого есть смартфон. Пользовательские карты могут предотвратить потерю людей в мертвой зоне сотовой связи, что делает полезные карты бесполезными при навигации по незнакомой местности.

Пользователи могут добавлять достопримечательности, свои места проживания и маршруты, по которым они туда добираются, чтобы создать собственную карту, если они путешествуют, например, в горы или куда-либо еще. С помощью САПР можно сохранить его в цифровом виде, сохранив на смарт-устройстве или распечатав.

4. Мода

Первоначально концептуализируя свои проекты, модельеры используют программы 2D CAD. CAD полезен во многих областях дизайна одежды, от массового рынка до высокой моды. Благодаря таким функциям, как создание выкройки, виртуальная пробная примерка, сортировка выкройки, создание маркеров и т. д., приложения САПР стали незаменимым инструментом для модельеров, производителей одежды, экспортных компаний и т. д.

Используя систему САПР, производители одежды значительно сократили время производства. Кроме того, САПР позволяет дизайнерам видеть дизайны одежды на виртуальных фигурах различных цветов и форм, экономя время за счет уменьшения необходимости последующих изменений прототипов и образцов.

5. Архитектура

Анимации и другие презентационные материалы также могут быть созданы с помощью САПР, которые также можно использовать для создания 2D- или 3D-представлений. Подробные инструкции о том, как что-то сделать, даются через технические чертежи. Проекты машиностроения и архитектурных сооружений могут быть включены в технические чертежи с помощью САПР.

Технические чертежи являются копиями чертежей. Тем не менее, «чертеж» часто используется для обозначения любой планировки, например плана этажа. Размер, расположение и форма комнат и других объектов внутри строения изображаются на планах этажей и схемах в масштабе, показанных сверху вниз.

Подробнее: Что такое каталог данных? Определение, примеры и передовой опыт

6. Сборка мебели

Функции этого программного обеспечения позволяют создавать сложную мебель, которая часто оказывается более сложной, чем специализированные инструменты проектирования мебели. Компания CAD создала отраслевое программное решение, которое удовлетворяет все потребности мебельного бизнеса, удовлетворяет требования рынка, обеспечивает недорогой производственный процесс и при этом предлагает персонализированные решения.

Сочетание возможностей моделирования систем механического проектирования и автоматизации специализированных мебельных систем может стать лучшим ответом на современные вызовы рынка, включая быстрое создание мебели любого уровня сложности из любого материала. Возможности моделирования становятся все более важным фактором.

7. Автомобильный сектор

Крупные и мелкие предприятия автомобильной отрасли все чаще используют САПР, которые становятся все более доступными в качестве стандартного программного обеспечения. Будущее программного обеспечения — за простотой и меньшим участием человека. Повышение эффективности и повышение качества их продукции являются постоянными проблемами для автомобильной промышленности.

Чтобы справиться с этими проблемами, все автопроизводители ищут инновационные технологии и подходы к снижению интенсивности производства, сокращению сроков разработки, а также к более тесной интеграции и сотрудничеству со своими международными поставщиками. Хотя технологии виртуальной и дополненной реальности уже используются сегодня, со временем они станут доступными для всех предприятий.

8. Дизайн интерьера

Планы и макеты помещений могут быть выполнены с помощью САПР. Программное обеспечение позволяет значительно быстрее, чем рисование вручную, создавать макет любого физического места в 2D- или 3D-модели. Большинство начинают с 2D-макета, поскольку они сотрудничают с клиентом, чтобы спланировать общее расположение важной мебели или приспособлений.

Возможность преобразовывать 2D-планы этажей в 3D с помощью функции RoomMaker — одна из самых замечательных программных функций, таких как AutoCAD 2010, для дизайнеров интерьеров, поскольку она позволяет легко показать клиентам, как именно будет выглядеть их готовое помещение.

Узнать больше: Что такое безопасность данных? Определение, планирование, политика и передовой опыт

Выводы

Компьютерное проектирование (САПР) является важнейшей областью разработки продуктов и промышленного сектора. Это позволяет инженерам разрабатывать, тестировать и оптимизировать свою конструкцию в безопасной среде без необходимости создавать дорогостоящие прототипы. Программное обеспечение САПР также обеспечивает документацию, записывает спецификации и обеспечивает сотрудничество между несколькими дисциплинами и заинтересованными сторонами в производстве продукта. Вот почему организациям необходимо понимать, как работает автоматизированное проектирование и его ключевые концепции.

Содержит ли эта статья полезную информацию о САПР? Tell us on Facebook , Twitter , and LinkedIn . Мы хотели бы услышать от вас!

БОЛЬШЕ О DEVOPS

Что такое DevOps? Определение, цели, методология и передовой опыт
Что такое жизненный цикл DevOps? Определение, ключевые компоненты и лучшие практики управления
Что такое DevSecOps? Определение, конвейер, структура и лучшие практики на 2022 год
18 главных вопросов для интервью Azure DevOps в 2022 году
Что такое API (интерфейс прикладного программирования)? Значение, работа, типы, протоколы и примеры

Что такое автоматизированное проектирование/черчение (САПР)?

Кто сказал, что в жизни можно сделать только одну карьеру? В качестве руководителя программы отдела компьютерного черчения (САПР) Общественного колледжа Арапахо (ACC) Ребекка Терпстра имеет за плечами несколько профессий. В этом отношении она считает, что у нее много общего со своими учениками, помимо тем, которые она преподает.

«Мое прошлое во многом похоже на некоторых наших учеников, — говорит Ребекка. «У нас есть добрая треть наших студентов, которые приходят в ACC, когда они уже находятся в своей первой, второй, третьей или даже четвертой карьере. Может быть, они выгорели из-за того, что делали, или, возможно, они хотели сделать что-то более творческое. Это был и мой путь».

Ребекка открыла для себя САПР во взрослом возрасте, занимаясь новой карьерой дизайнера интерьеров. Но она сделала несколько обходных путей по пути.

«Я начинала как скрипачка, — говорит Ребекка. «Я начал играть на скрипке в очень раннем возрасте 2 лет, и я делал это до тех пор, пока мне не исполнилось 20 лет. Тогда я подумал, что мне нужно сделать что-то, что принесет деньги, поэтому я начал заниматься бухгалтерией. Не знаю, как я в это попал, но я занимался бухгалтерией инженерных фирм. Я занимался этим какое-то время и подумал: «Хорошо, мне это не нравится, может быть, мне нужно вернуться и сделать что-то творческое». Поэтому я пошел в ACC и записался на их программу дизайна интерьера».

Поначалу Ребекка беспокоилась, что ее творческие таланты в музыке могут не превратиться в навыки, необходимые для индустрии дизайна интерьеров, но она быстро нашла свое призвание в компьютерном дизайне.

«Я начала свой первый курс САПР и просто влюбилась в него, — вспоминает Ребекка. «Я нашел кое-что, в чем я был действительно хорош. Я был так хорош в этом, что мой инструктор в то время попросил меня пройти стажировку для нее. Так что я начал работать на нее, когда еще учился в школе».

После окончания учебы Ребекка работала в сфере дизайна жилых и коммерческих интерьеров, прежде чем открыть собственную консалтинговую фирму. Помимо создания CAD и 3D-моделей для архитекторов и дизайнеров интерьеров, она также проводит обучающие семинары на отраслевых мероприятиях для Trimble — издателя SketchUp, программного обеспечения для 3D-моделирования.

«Я уже шестой год преподаю в ACC, — говорит Ребекка. «Меня наняли преподавать SketchUp, но когда заведующая кафедрой дизайна интерьеров узнала, что я буду преподавать, она сказала: «Приходите преподавать и для меня тоже». Поэтому я преподаю как на кафедре САПР, так и на факультете дизайна интерьера. Думаю, преподавание станет моей четвертой карьерой!»

Что такое САПР?

Ребекка объясняет, что автоматизированное черчение (также известное как автоматизированное черчение и автоматизированное проектирование) — это тип программного обеспечения, которое помогает в процессе проектирования во всех отраслях промышленности.

«С САПР вы создаете и анализируете что-то, прежде чем тратить на это деньги, — говорит Ребекка. «Это помогает вам визуализировать, как объект будет находиться в пространстве или как он будет выглядеть после того, как будет создан. Таким образом, вы можете создавать вещи, максимально приближенные к реальным, в различных масштабах — будь то масштаб, меньший или больший масштаб — и вы можете легко редактировать их в программном обеспечении».

По словам Ребекки, существует множество различных типов отраслевых программ САПР для черчения, способных создавать двухмерные и трехмерные проекты.

«На самом деле существует программа для всего и каждого, но если вкратце: САПР — это способ создать прототип и исправить его», — говорит Ребекка.

Архитектура и дизайн интерьера

ACC предлагает программы сертификации САПР в области архитектуры и дизайна интерьера. Хотя эти отрасли могут показаться очень разными, существуют объединяющие факторы, объединяющие обе дисциплины.

«Они связаны друг с другом по-разному, — говорит Ребекка. «Они оба включают в себя решение проблем «входов и выходов» того, как люди сосуществуют с различными средами. Мы смотрим на то, как сделать пространства и здания максимально безопасными, а также на то, как создать что-то привлекательное для людей. С сертификационными программами САПР, которые есть у нас в ACC, мы начинаем с одних и тех же базовых курсов, будь то архитектура, дизайн интерьера или инженерия, а затем, в зависимости от того, какой отраслью хочет заниматься студент, они расширяются с помощью отраслевого программного обеспечения».

Ребекка предупреждает, что в САПР нет «простых вариантов».

«Неважно, какая отрасль интересует студента — архитектура или дизайн интерьера. В нашей сфере мы отвечаем за жизнь людей и их благополучие», — говорит Ребекка. «Когда студенты присоединяются к программе, особенно в области дизайна интерьера, они не понимают, насколько глубоко мы погружаемся. Они думают, что просто пойдут и выберут несколько тканей или отделок и назовут это хорошим. Это намного больше, чем люди думают, и, кроме того, в наши дни все цифровое».

Поскольку мы живем и работаем в цифровом мире, занятия по САПР в ACC регулярно привлекают студентов, которые уже работают в отрасли и хотят обновить свои навыки, чтобы оставаться актуальными.

«В любой отрасли вы должны знать, что не сможете добиться успеха, если не будете хотя бы частично владеть отраслевым программным обеспечением, — говорит Ребекка. — Кто-то может подумать: «О, я могу справиться с основами, “, но когда они попадают туда, они понимают, что клиенты и работодатели хотят большего. Всем нужно знать технологии, поэтому они возвращаются сюда в качестве студентов и узнают больше”.

Колледж в основном использует пакет программного обеспечения Autodesk, в котором есть продукты для всех трех дисциплин. Autodesk включает в себя такие инструменты, как AutoCAD, AutoCAD Civil 3D и Revit, которые широко используются архитекторами, инженерами-строителями и профессионалами в области строительства в различных отраслях. ACC предлагает дополнительное преимущество, делая эти инструменты бесплатными для студентов. По мере того, как учащиеся проходят занятия по черчению в САПР, они также знакомятся с другим программным обеспечением, включая SketchUp (программное обеспечение для 3D-моделирования), 2020 (проектирование кухни и ванной) и SolidWorks (инженерия/мехатроника). Конечно, все эти инструменты часто обновляются, чтобы идти в ногу с новейшими технологиями.

«Чертежное программное обеспечение САПР, как и любое другое программное обеспечение, становится все лучше и лучше с каждым днем, — говорит Ребекка. «Я большой поклонник моделей подписки, которые сегодня выпускает большинство компаний-разработчиков программного обеспечения. Наличие подписки означает, что всякий раз, когда выходит обновление, мы получаем лучшее из того, что происходит с программным обеспечением, вместо того, чтобы ждать и покупать все новое программное обеспечение, что очень дорого».

Захватывающие тенденции в САПР

Поскольку это быстро развивающаяся область, связанная с технологиями, для студентов, изучающих САПР, важно быть в курсе отраслевых тенденций и новых разработок.

«Сейчас меня больше всего интересуют технологии, особенно САПР, — это 3D-печать, — говорит Ребекка. «Производители используют программное обеспечение для 3D-печати созданных ими предметов». 3D-печать может привести к значительной экономии средств для компании. «Инженеры могут печатать прототипы, такие как печатные платы, и устранять неполадки до того, как начнется производство и будут вложены большие деньги».

Ребекка также внимательно следит за технологиями виртуальной реальности.

«Вы уже можете использовать виртуальную реальность для перемещения вещей в определенной среде, — говорит Ребекка. «Я с нетерпением жду момента, когда мы создать вещь в виртуальной реальности; возможно, это произойдет в ближайшие 10 лет».

Предварительные творческие и практические навыки

По словам Ребекки, учащиеся сертификационной программы САПР должны быть хорошими визуальными коммуникаторами — и они должны уметь обращаться с довольно старомодными, но проверенными и надежными инструментами.

«Важно, чтобы ученики умели рисовать от руки или хотя бы делать наброски, — говорит Ребекка. «Это не обязательно должно быть в определенном масштабе, но возможность общаться с карандашом или ручкой в руке невероятно важна. У нас есть студенты, которые спрашивают нас: «Почему мы должны отдавать черновик вручную?» Что ж, когда вы находитесь на рабочем месте, вы, вероятно, не носите с собой свой компьютер. У вас может быть iPad или что-то в этом роде, но вам все равно придется использовать ручку для рисования на iPad, поэтому студенты должны познакомиться с основами черчения».

Математика также является очень важным навыком, используемым на работе.

«Мы хотели бы, чтобы учащиеся прошли курс математики перед тем, как начать, — говорит Ребекка. «В дизайне интерьера вам нужно знать основы алгебры. Очевидно, что в архитектуре нужно знать гораздо больше».

Возможности после Классы черчения

После завершения программы сертификации САПР в ACC студенты обычно либо переходят на программу получения степени, либо поступают на работу.

ACC предлагает программы получения степени Associate of Applied Science (AAS) в области дизайна интерьера и мехатроники, которые являются популярными следующими шагами среди студентов, изучающих чертежи САПР. Те, кто интересуется архитектурой или инженерией, могут перевестись в другое учебное заведение, чтобы продолжить свое образование.

По словам Ребекки, сертификат CAD открывает перед учащимися множество возможностей трудоустройства, и многие сразу идут на работу.

«С этим сертификатом вы можете стать специалистом по САПР или чертежником САПР, — говорит Ребекка. «Им очень хорошо платят. Это может быть напряженная работа, но существует большая гарантия занятости, потому что эти профессионалы нужны в любой отрасли».

Стресс, на который намекает Ребекка, является результатом напряженного характера работы.

«Вам нужно заранее изучить коды. Вам нужно вставить рисунок в компьютер, убедиться, что он точен и в правильном масштабе», — говорит Ребекка. «Вы должны обязательно расставить все точки над i и поставить крестики, прежде чем идти домой на весь день. Для некоторых людей это может быть стрессом. Конечно, есть и другие, которые на этом процветают».

По данным Бюро статистики труда США (BLS), технический специалист САПР со степенью младшего специалиста может рассчитывать на среднюю заработную плату в размере 56 830 долларов в год (при наличии определенного опыта). Почти 50% рабочих мест компьютерных дизайнеров приходится на архитектурные, инженерные и сопутствующие услуги, 25% заняты на производстве и еще 10% – на строительстве.

Почему стоит выбрать ACC для Компьютерное черчение ?

Будучи выпускницей ACC, Ребекка высоко оценивает свою альма-матер.

«В ACC я получила прекрасное образование, — говорит Ребекка. «Я никогда не встречал группу преподавателей, которые так глубоко заботятся о своих учениках».

Ребекка считает, что она и ее коллеги-адъюнкт-инструкторы продвигают те же самые ценности.

«Такую же приверженность я вижу и в своих коллегах, — говорит она. «Я не просто работаю с ними, они мои друзья еще и из-за их страсти к своей отрасли и к нашим студентам — и наши студенты это видят».

Преподаватели не только стремятся к успеху учащихся, но и привносят в свои классы обширный передовой опыт с реальным применением. «Все инструкторы по САПР являются помощниками, поэтому они все еще не работают в отрасли», — говорит Ребекка. «Они знают, что работает, а что нет. Мы знаем, что сказать нашим студентам — «Эй, не используйте это программное обеспечение, вы должны использовать это» или «Вам действительно нужно пройти этот курс у этого человека». их, и поэтому я думаю, что это то, что отличает ACC от некоторых других общественных колледжей в Колорадо, о которых я слышал».

Обладая таким большим опытом, Ребекка призывает своих учеников в полной мере использовать возможности, доступные в ACC.

«Я хочу, чтобы мои ученики знали: если им нужна помощь, все, что им нужно сделать, это попросить», — говорит Ребекка. «Если вам неудобно разговаривать со своим инструктором, обратитесь ко мне как к руководителю программы САПР. Я всегда буду слушать, что говорят люди».

Ребекка также рассказывает о том, как ACC поддерживает своих преподавателей, чтобы они, в свою очередь, могли лучше поддерживать своих учеников.

«Одна из замечательных особенностей ACC заключается в том, что они хотят, чтобы мы были лучшими инструкторами. Они предлагают так много программ профессионального развития, чтобы мы могли совершенствоваться как инструкторы, как люди и в различных отраслях. Я действительно считаю, что ACC — просто феноменальная школа».

Узнайте больше о Компьютерное проектирование и черчение

Чтобы узнать больше о сертификационных программах САПР ACC по архитектуре и дизайну интерьера или поговорить с одним из наших инструкторов о зачислении на программу, посетите веб-сайт Computer Aided Разработка страницы программы на нашем сайте.

Что такое САПР? | Программное обеспечение Сименс

› Аэрокосмическая промышленность и оборона
Аэрокосмическая и оборонная промышленность
w3.org/1999/xhtml”> Инновации и совместное синхронизированное управление новыми программами
Исследуйте отрасль
› Автомобильная промышленность и транспорт
Автомобилестроение и транспорт
Интеграция технологий механических, программных и электронных систем для автомобильных систем
Исследуйте отрасль
› Потребительские товары и розничная торговля
Потребительские товары и розничная торговля
Инновационные продукты посредством эффективного управления интегрированными составами, упаковкой и производственными процессами
Исследуйте отрасль
› Электроника и полупроводники
Электроника и полупроводники
w3.org/1999/xhtml”> Разработка новых продуктов использует данные для повышения качества и прибыльности, а также сокращения времени выхода на рынок и затрат
Исследуйте отрасль
› Энергетика и коммунальные услуги
Энергетика и коммунальные услуги
Сотрудничество в цепочке поставок при проектировании, строительстве, техническом обслуживании и выводе из эксплуатации критически важных активов
Исследуйте отрасль
› Тяжелое оборудование
Тяжелое оборудование
Производители строительного, горнодобывающего и сельскохозяйственного тяжелого оборудования, стремящиеся к максимальной производительности
Исследуйте отрасль
› Промышленное оборудование
Промышленное оборудование
w3.org/1999/xhtml”> Интеграция планирования производственного процесса с проектированием и инжинирингом для современной сложности машин
Исследуйте отрасль
› Страхование и финансы
Страхование и финансы
Прозрачность, соответствие требованиям и подотчетность для страховой и финансовой отраслей
Исследуйте отрасль
> Морской
Судостроение
Инновации в судостроении для устойчивого снижения стоимости развития будущих флотов
Исследуйте отрасль
› СМИ и телекоммуникации
Медиа и телекоммуникации
w3.org/1999/xhtml”> Siemens PLM Software, лидер в области программного обеспечения для мультимедиа и телекоммуникаций, поставляет цифровые решения для передовых технологий, поддерживающих сложные продукты на быстро меняющемся рынке.
Исследуйте отрасль
› Медицинские приборы и фармацевтика
Медицинские приборы и фармацевтика
«Индивидуальные инновации продукта» посредством цифровизации для удовлетворения потребностей рынка и снижения затрат
Исследуйте отрасль
> Разработка программного обеспечения
Разработка программного обеспечения
Более быстрый выход на рынок, меньше ошибок при разработке программного обеспечения
Исследуйте отрасль
› Малый и средний бизнес
Малый и средний бизнес
w3.org/1999/xhtml”> Устраните барьеры и развивайтесь, сохраняя прибыль. Мы демократизируем самые надежные цифровые двойники для вашего малого и среднего бизнеса.
Исследуйте отрасль

Что такое данные САПР?—ArcGIS Pro

Автоматизированное проектирование (САПР) — это система аппаратного и программного обеспечения, используемая профессионалами в области дизайна для проектирования и документирования объектов реального мира. AutoCAD и MicroStation — две широко используемые платформы САПР общего назначения. Эти системы предназначены для широкого круга приложений. Организации, занимающиеся проектированием, архитектурой, геодезией и строительством, используют их для предоставления различных услуг.

ArcGIS Pro принимает данные, сгенерированные приложениями AutoCAD и MicroStation. Типы данных, генерируемых обеими системами, описаны ниже.

Данные САПР

Системы САПР генерируют цифровые данные. Данные САПР могут служить различным целям — от плана проектирования, распечатываемого в виде чертежа или представленного в виде юридического документа, до репозитория текущей исполнительной информации. Наборы данных могут различаться по размеру, масштабу и уровню детализации; они могут представлять информацию о внутренней части здания в масштабе проекта или геодезической площадке в региональном масштабе в спроецированной зоне сетки. Файлы САПР полезны в качестве содержимого карты и часто отображают предлагаемую проектную информацию, которая рассказывает историю. Чертежи САПР часто являются источником новой инфраструктуры или изменений в природной среде и могут использоваться для обновления наборов данных ГИС. ArcGIS Pro считывает файлы САПР как наборы данных в формате ГИС, чтобы добавлять их на карты и сцены и мигрировать в наборы данных ГИС.

Форматы

Файлы поддержки ArcGIS Pro из ArcGIS for AutoCAD и MicroStation. Каждый использует файловые векторные форматы. Оба формата поддерживают 2D и 3D информацию.

Autodesk AutoCAD DWG и DXF

Формат DWG — это собственный формат файлов программного обеспечения Autodesk AutoCAD. В дополнение к AutoCAD от Autodesk несколько других поставщиков САПР также используют версии формата файла DWG. ArcGIS Pro читает файлы .dwg и .dxf, которые также могут содержать данные классов пространственных объектов, созданные в подключаемом модуле Esri ArcGIS for AutoCAD или программном обеспечении Autodesk Civil 3D.

Формат DXF — это формат обмена, изначально разработанный для обеспечения взаимодействия с другими программными приложениями. Его использование сокращается, поскольку программные приложения все чаще поддерживают формат DWG напрямую с помощью лицензированной технологии чтения/записи от Autodesk или от сторонних поставщиков, таких как Open Design Alliance.

ArcGIS Pro поддерживает расширенное содержимое в файле AutoCAD .dwg. Как ArcGIS for AutoCAD, так и Civil 3D создают дополнительный контент класса пространственных объектов в файле . dwg, который полезен в ArcGIS Pro.

Bentley MicroStation DGN

Формат DGN — это собственный формат файлов программного обеспечения Bentley MicroStation CAD. Уникальная особенность формата DGN заключается в том, что вы можете сохранять его с нестандартными расширениями файлов. Это можно использовать для обозначения контента; например, вы можете сохранить файл формата DGN с расширением .par для идентификации чертежей, содержащих информацию об участках.

Набор данных пространственных объектов САПР

В ArcGIS Pro файл AutoCAD или MicroStation считывается как набор пространственных данных ArcGIS классов пространственных объектов. Этот набор классов объектов содержит пространственную привязку и коллекцию классов пространственных объектов ArcGIS, доступных только для чтения. Доступный только для чтения набор данных объектов и включенные классы объектов можно добавить на карту или сцену или использовать в рабочих процессах геообработки так же, как и любой другой набор данных ГИС ArcGIS без преобразования.

Классы пространственных объектов набора данных САПР

При подключении к файлу САПР в ArcGIS Pro объекты САПР на чертеже на лету организуются в виртуальные классы пространственных объектов, напоминающие схему базы геоданных.

По умолчанию объекты САПР в файле САПР организованы по геометрическому типу в классы пространственных объектов. Эти классы пространственных объектов по умолчанию включают POINT, POLYLINE, POLYGON, ANNOTATION и MULTIPATCH. Объекты САПР содержат различные числовые и текстовые свойства, определяющие их символы, а также различные параметрические и определяемые пользователем описательные атрибуты. Эти свойства объектов считываются как атрибуты объектов, когда данные интерпретируются ArcGIS Pro как объекты ГИС.

Файлы AutoCAD .dwg и .dxf могут содержать дополнительную информацию из Autodesk Civil 3D, которая включена в классы объектов наборов данных объектов САПР. Эти классы пространственных объектов получены из AD-объектов, хранящихся в файлах . dwg и .dxf, и используются программным обеспечением Autodesk Civil 3D.

Файлы AutoCAD .dwg и .dxf могут также содержать дополнительную информацию из файлов ArcGIS for AutoCAD или AutoCAD DWG, экспортированных из инструмента геообработки «Экспорт в САПР». Эта информация включена в качестве дополнительного содержимого класса объектов набора данных САПР. Эти классы пространственных объектов закодированы с использованием спецификации сопоставления для принципов организации данных CAD (MSC), используемых Esri для хранения классов пространственных объектов ArcGIS в файле AutoCAD .dwg или .dxf. Эти классы объектов MSC также содержат дополнительные метаданные, такие как определение системы координат Esri.

Атрибуты из свойств САПР

Атрибуты элементов генерируются из свойств объекта САПР. ArcGIS Pro использует графические свойства САПР и ряд определяемых пользователем источников атрибутов для создания виртуальной таблицы атрибутов. Некоторые атрибутивные поля включаются из определяемого пользователем содержимого объекта, созданного автором САПР.

Что такое Cad/Cam – новые технологии в цифровой стоматологии

Знакомьтесь, технология CAD/CAM

Как технология CAD/CAM используется в протезировании

Этапы CAD/CAM протезирования

О плюсах реставрация с привлечением CAD/CAM

CAD/CAM системы для станков с ЧПУ

Что такое CAD и САМ?

Уровни САМ системы

Геометрия и траектория

Общая схема работы с CAD/CAM системой

Виды моделирования

CAD/CAM системы

применение CAD/CAM систем в ортопедической стоматологии

Что такое CAD/CAM в ортопедической стоматологии?

Преимущества CAD/CAM технологий в стоматологии

Какие материалы используются в CAD/CAM системах

Виды изготавливаемых в стоматологии протезов

Лучшие модели CAD/CAM систем

Фрезерный станок Z4

Фрезерный станок К5+

Фрезерный станок К5

Фрезерный станок N4

Разница между CAD и CAM

Сравнительная таблица

Определение САПР

Определение CAM

Преимущества САПР

Преимущества CAM

Недостатки САПР

Недостатки САМ

Заключение

CAD/CAM системы в стоматологии – Стоматологические услуги в Киеве

| 2D- и 3D-автоматизированное проектирование

Что такое программное обеспечение CAD

Наше самое продаваемое программное обеспечение САПР

Наше лучшее программное обеспечение САПР для промышленного проектирования и проектирования изделий

Наше лучшее программное обеспечение САПР для архитектуры и строительства

Какие профессии используют программное обеспечение САПР?

Архитекторы

Инженеры-строители

Инженеры-строители

Специалисты по строительству

Инженеры-механики

Инженеры-электрики

Автомобильные дизайнеры

Как выбрать программное обеспечение САПР

Как используется программное обеспечение САПР?

Компания по монтажу и монтажу открывает новый этап во время пандемии

В отеле Moxy веселье и дизайн интерьера сочетаются с AutoCAD LT

Глобальные волонтеры сотрудничают, чтобы решить проблему нехватки вентиляторов

Веб-приложение AutoCAD

САПР для начинающих: Tinkercad

CAD в облаке: Fusion 360

Ресурсы и учебные пособия по программному обеспечению САПР

Часто задаваемые вопросы (FAQ)

Что такое автоматизированное проектирование (САПР)?

САПР (автоматизированное проектирование) Типы и применение

Содержание

Что такое САПР (автоматизированное проектирование)?

Как работает автоматизированное проектирование?

Примеры программного обеспечения САПР

Типы САПР

1. 2D CAD

2. 2.5D CAD

3. 3D CAD

4. САПР с использованием нейтральных форматов файлов

5. САПР с использованием собственных форматов файлов

Основные области применения САПР

1. 3D-печать

2. Стоматологическая промышленность

3. Картографирование

4. Мода

5. Архитектура

6. Сборка мебели

7. Автомобильный сектор

8. Дизайн интерьера

Выводы

Что такое автоматизированное проектирование/черчение (САПР)?

Архив

Что такое САПР? | Программное обеспечение Сименс
