Разрезы. Графические обозначения материалов и правила их нанесения на чертежах
Цели урока: Обеспечить повторение и закрепление основных понятий и положений по теме предыдущего урока “Виды”. Познакомить учащихся с определением понятия “Разрез”, с необходимостью использования разреза; с классификацией разрезов; познакомить с графическим обозначением материалов в сечениях; получить навыки выполнения простых разрезов.
Развивать самостоятельность при выполнении практического задания.
Методические приёмы: диалогический.
Средства наглядности: плакаты, макеты деталей в разрезе.
I. Актуализация прежних знаний и способов действия (10 минут).Проверка домашнего задания.
Учащиеся сдают тетради с выполненным дома заданием на построение третьего вида по двум заданным (проверенные тетради выдаю в конце второго урока, оценки выставляю в журнал).
Называю тему урока, но прежде чем перейти к объяснению материала, провожу опрос на знание основных вопросов темы предыдущего урока “Виды”.
- Что называется видом?
- Какие виды являются основными и сколько их?
- Какое минимальное количество основных видов может использоваться?
- Как располагаются на чертеже основные виды относительно главного?
- Почему вид спереди называют главным?
- Что называется местным видом и дополнительным видом?
- В чём различаются местный вид и дополнительный?
- Как на чертеже отмечают местный и дополнительный вид?
- Что называется выносным элементом?
- Когда используется выносной элемент?
Ответы учащихся должны сопровождаться показом на плакатах.
П. Формирование новых понятий и способов действий (35 минут).Ещё раз напоминаю тему урока.
В форме диалога начинаю объяснять материал.
Чертёж изделия должен давать представление о его внешней форме и внутреннем устройстве. Внутреннюю форму изделия можно показать на виде штриховыми линиями. Однако при сложном внутреннем строении изделия число штриховых линий велико, они перекрывают друг друга, затемняют чертёж и затрудняют его чтение. Поэтому введён другой, более удобный способ изображения невидимых частей, заключающийся в применении разрезов. Сущность этого способа состоит в том, что изображаемый предмет мысленно рассекают одной или несколькими плоскостями; часть предмета, ближайшую к наблюдателю, условно отбрасывают, а оставшуюся часть проецируют на соответствующую плоскость проекций.

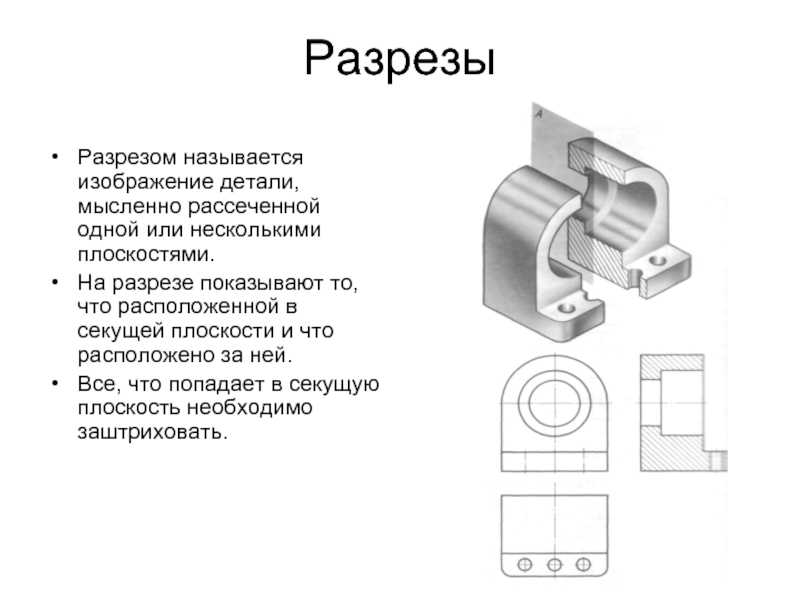

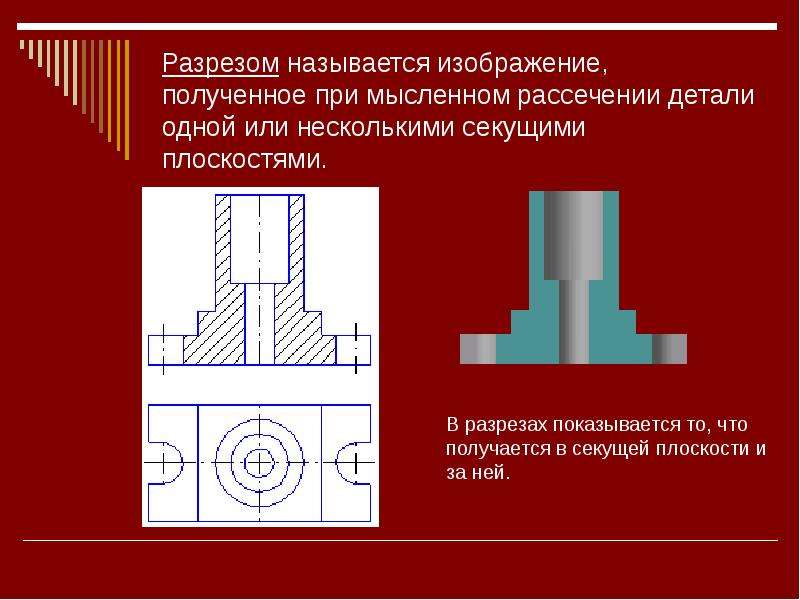

Разрезом называется изображение предмета, мысленно рассечённого одной или несколькими плоскостями. На разрезе показывают то, что находится в секущей плоскости и что расположено за ней. Мысленное рассечение предмета относится только к данному разрезу и не влечёт за собой изменения других изображений того же предмета.
Внутренние формы предмета на разрезе изображают сплошными основными линиями. Рассечённый материал выделяется на чертеже штриховкой.
В зависимости от положения секущих плоскостей относительно плоскостей проекций разрезы подразделяют на:
- горизонтальные;
- вертикальные;
- наклонные.
Вертикальный разрез в свою очередь бывает:
- фронтальным;
- профильным.
В зависимости от положения секущих плоскостей относительно самой детали разрезы подразделяют на:
- продольные;
- поперечные.
В зависимости от количества секущих плоскостей разрезы бывают:
- простые;
- сложные.

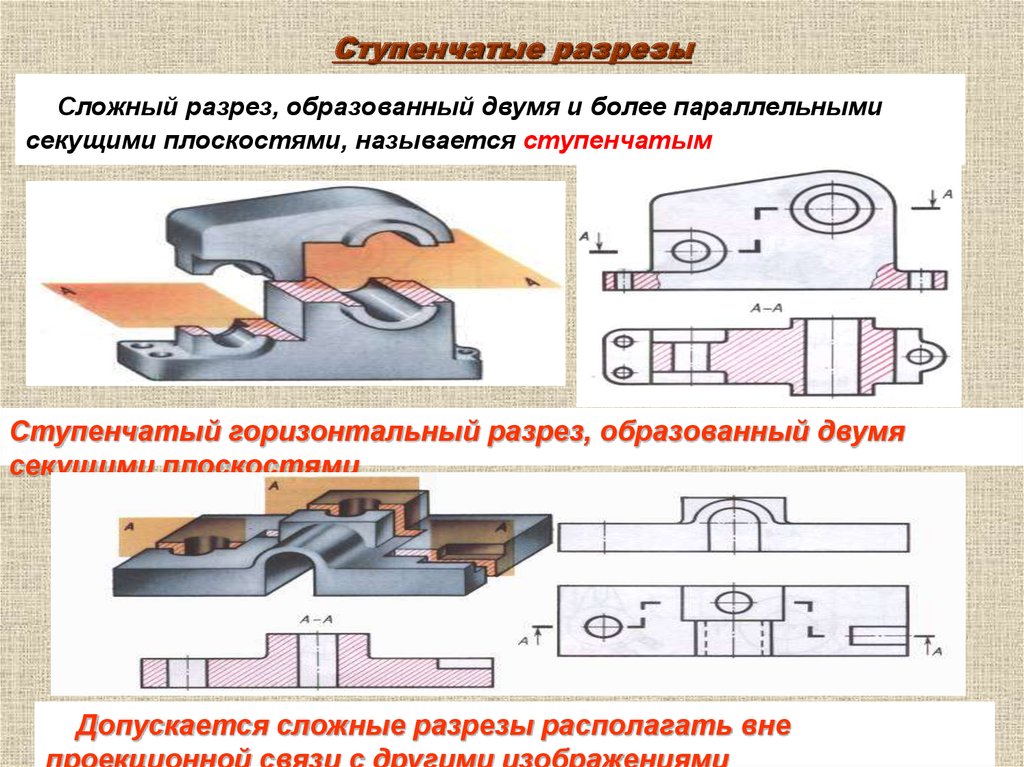

Сложные разрезы бывают:
- ступенчатыми;
- ломаными.
Кроме рассмотренных разрезов различают ещё местные.
Местным называется разрез, служащий для выявления устройства лишь в отдельном ограниченном месте. Местный разрез выделяют на виде сплошной волнистой линией.
Положение секущих плоскостей указывают на чертеже линией сечения. Для обозначения линии сечения применяют разомкнутую линию (материал урока № 2).
Начальный и конечный штрихи не должны пересекать контура изображения или каких-либо других линий чертежа. На начальном и конечном штрихах ставят стрелки, указывающие направления взгляда. С внешней стороны стрелок ставится прописная буква русского алфавита.
Разрез должен быть отмечен надписью типа А – А (две буквы через тире). Буквенное изображение располагают над соответствующим изображением.
Если секущая плоскость совпадает с плоскостью симметрии предмета в целом, то для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущих плоскостей и разрез надписью не сопровождают.
Объяснение материала демонстрирую с помощью плакатов и макетов деталей в разрезе. С помощью плаката демонстрирую графическое обозначение сечений различных материалов и объясняю правила их нанесения на чертежах.
После объяснения нового материала задаю учащимся следующее задание:
Выполнить вертикально-продольный разрез детали (учебник § 39 стр. 97 рис. 162 в, г, д, е).
Задания выдаю по вариантам по рядам.
Пока учащиеся самостоятельно выполняют задание, я проверяю сданные работы и выставляю оценки в журнал за предыдущее занятие.
За 8 минут до окончания урока начинаю проверять выполнение задания, вызывая по списку, и выставляю оценки в журнал.
IV. Домашнее задание (3 минуты):§37-§42, §44.

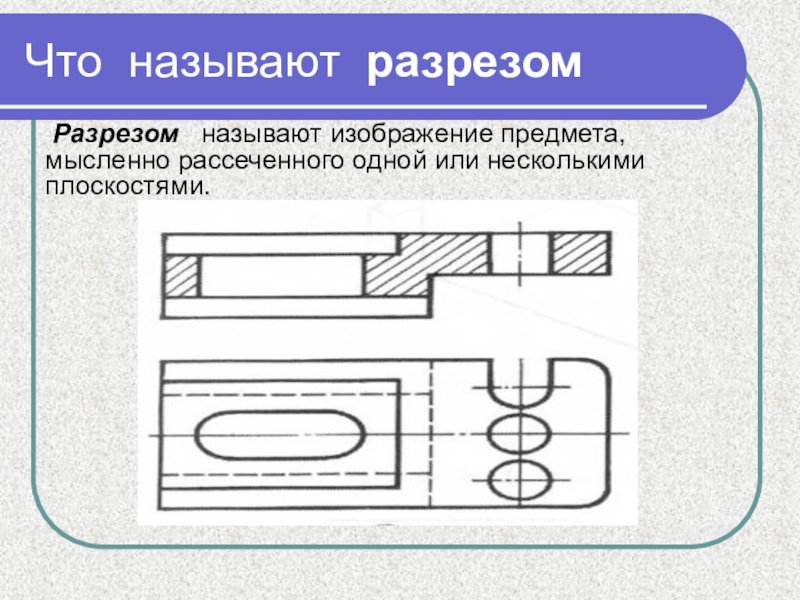

Что называют разрезом? Чем он отличается от сечения? Перечислите виды разрезов — Мегаобучалка

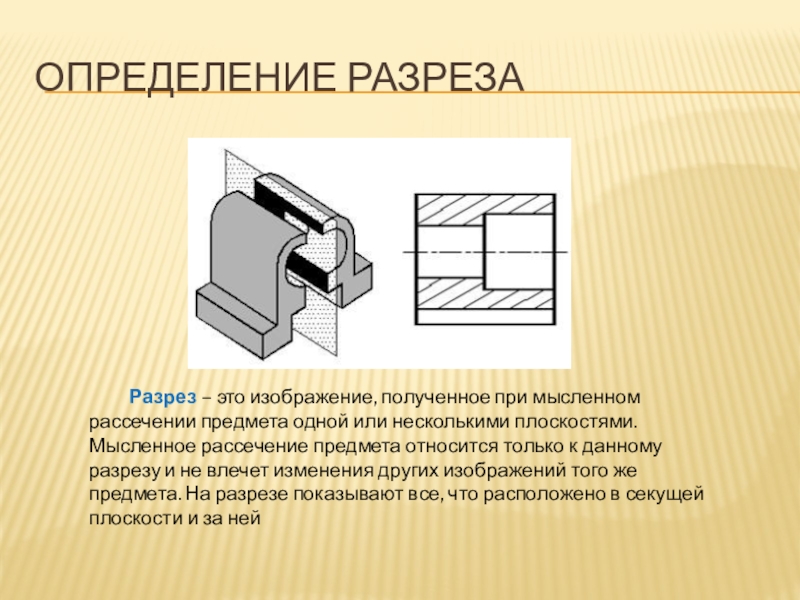

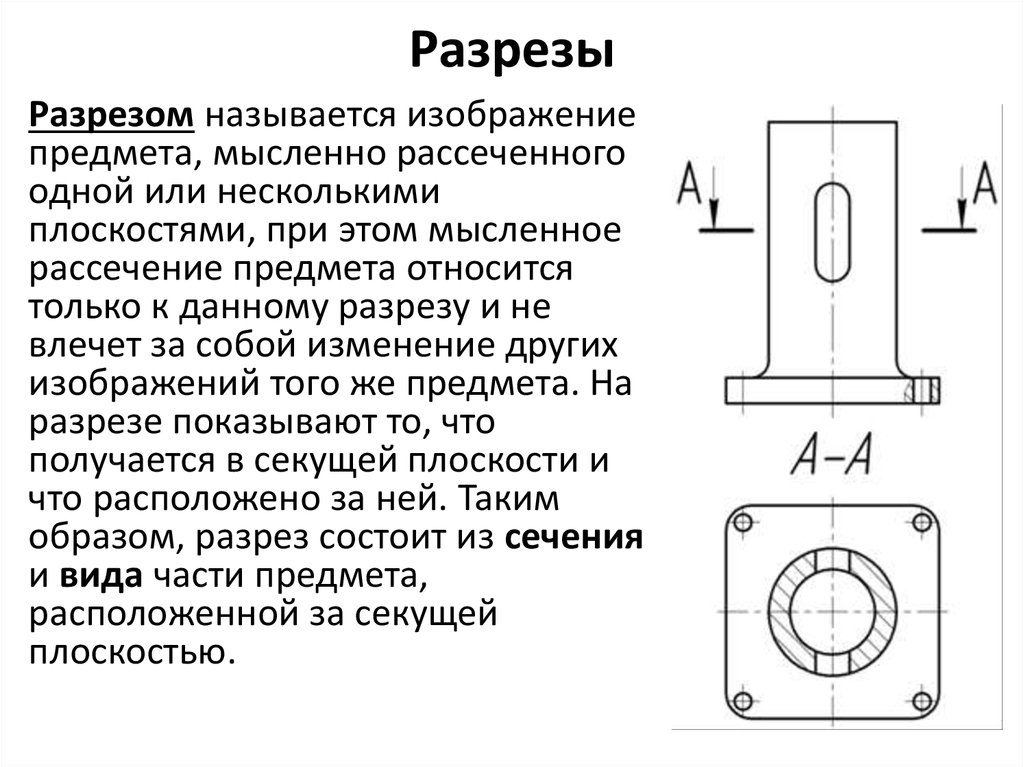

Разрез – это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями).
На разрезе показывают то, что находится в секущей плоскости и за ней.
Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.
Между разрезом и сечением существует различие. Его видно в рис. 20.
Разрез отличается от сечения тем, что на нём показывают не только то, что находится в секущей плоскости, но и то, что наводится за ней.
Разрезы бывают простые и сложные. Если разрез получается при помощи 1 секущей плоскости, он называется простым, если при помощи 2 – сложным. В свою очередь сложные разрезы разделяются на ступенчатые и ломаные. Если секущие плоскости параллельны, то разрез ступенчатый, если пересекаются – ломаным.
На одном чертеже может быть несколько разрезов, например фронтальный, горизонтальный и профильный.
Для определения количества необходимых разрезов стремятся наименьшее количество, обеспечив при этом достаточную ясность чертежа.
Фронтальный разрез обычно располагают на месте главного вида, профильный – на месте вида слева, а горизонтальный – на месте вида сверху.

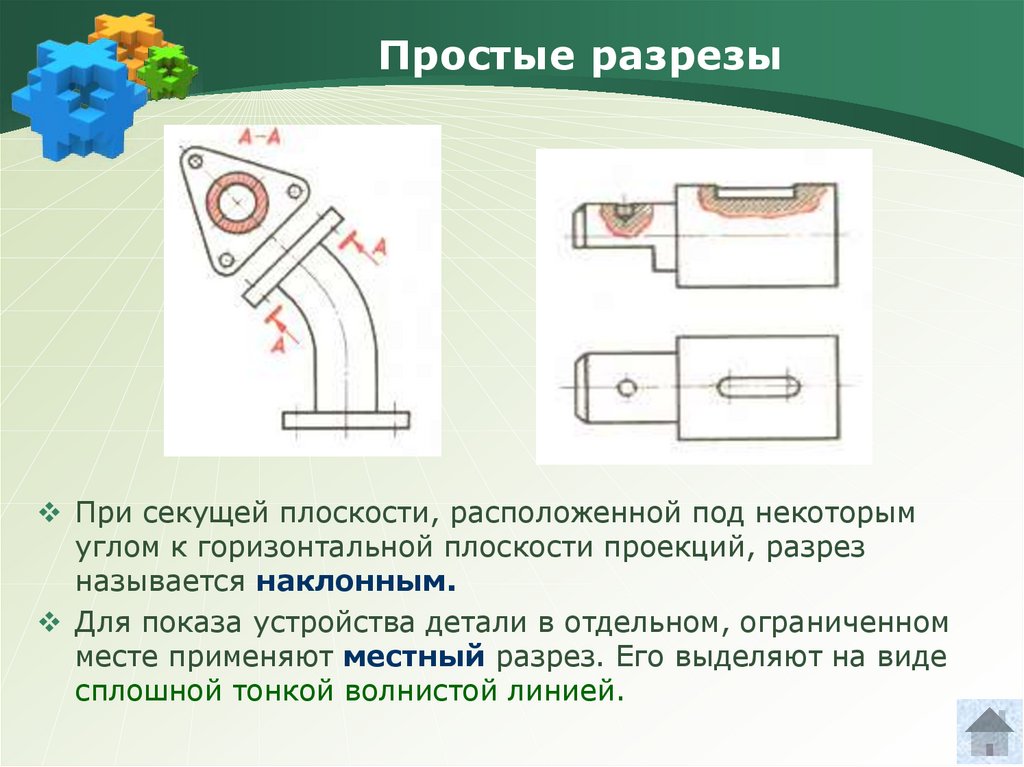

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.
Наклонным называется разрез при секущей плоскости, составляющий с горизонтальной плоскостью проекции угол, отличный от прямого.
Вертикальный разрез при секущей плоскости параллельной фронтальной плоскости проекций называется фронтальным разрезом.
Вертикальный разрез при секущей плоскости параллельной профильной плоскости проекций называется профильным разрезом.
Местным разрезом называется разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте.
Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом и соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости и сам разрез не сопровождают надписью.
В остальных случаях положение секущей указывают на чертеже линией сечения. Для линии сечения применяют разомкнутую линию. На начальном и конечном штрихах ее наносят стрелки, указывающие направление взгляда. Начальный и конечный штрихи разомкнутой линии не должны пересекать контур изображения.
У начала и конца линии сечения ставится одна и та же прописная буква русского алфавита. Над разрезом делается надпись по типу А – А, т.е. двумя одинаковыми буквами через тире, с тонкой чертой внизу. Буквы у линий сечения и у стрелок должны быть большего размера, чем цифры размерных чисел на том же чертеже.

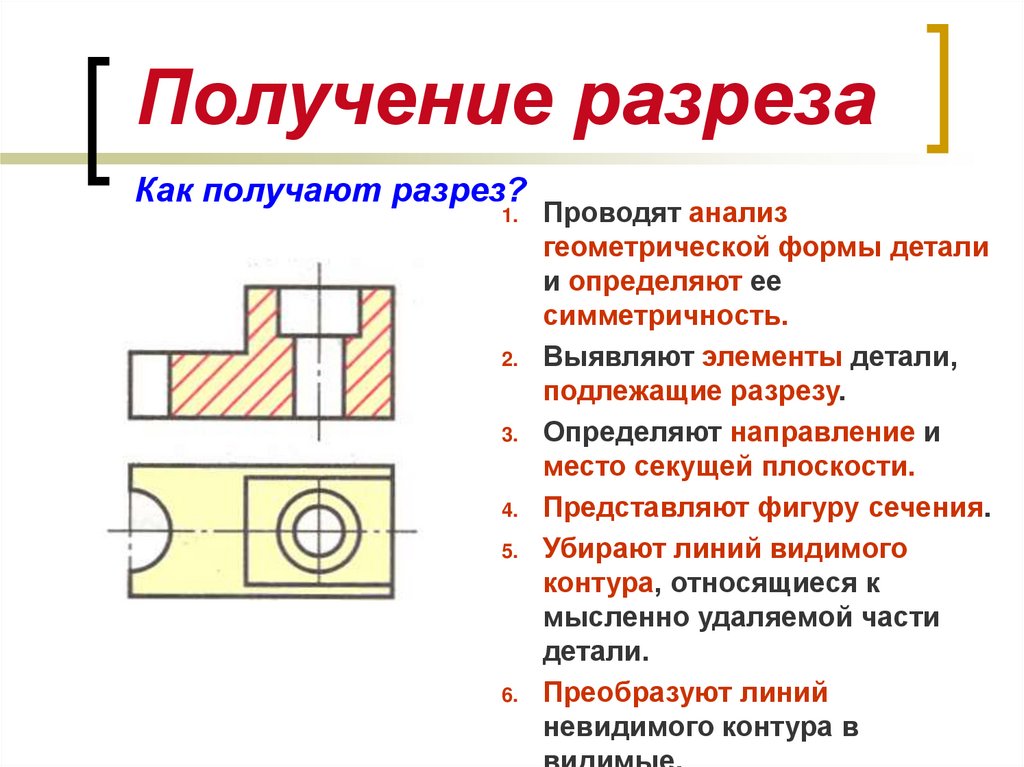

При выполнении разрезов:
- Штриховые линии, которыми изображены внутренние очертания, обводятся сплошными основными линиями, так как они стали видимыми.
- Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.
- Линия, находящаяся на передней неизображаемой части предмета, не показана.
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали
I вариант II вариант
ПОЛЗУН СТОЙКА
БИЛЕТ №5
1. Расскажите об особенностях применения и обозначения масштаба на машиностроительных и строительных чертежах
2. Дайте определение местного вида, расскажите о его назначении
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали
ОТВЕТ:
