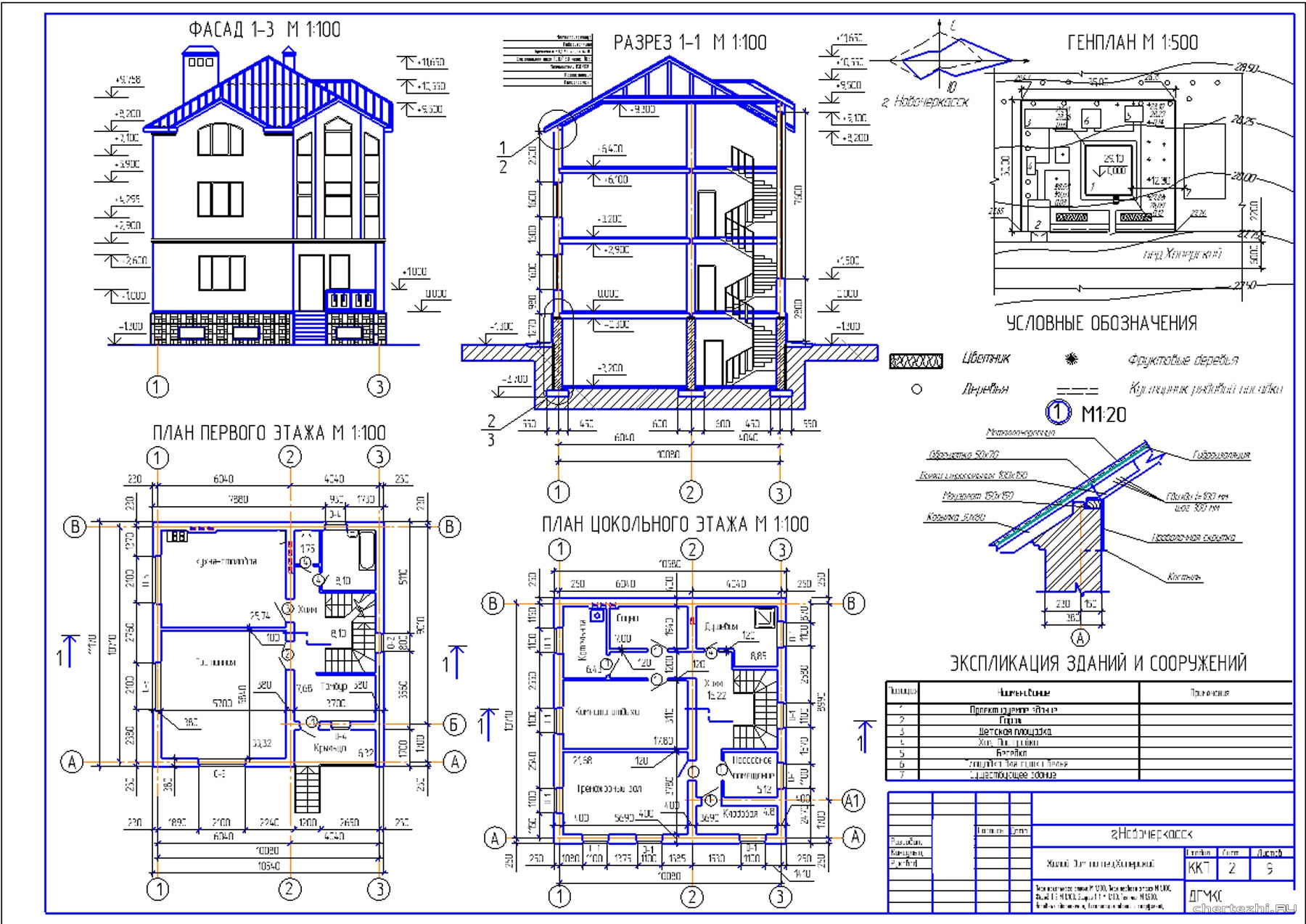

Чертеж проекта двухэтажного дома по доступной цене

Желание сэкономить собственные денежные средства является абсолютно естественным для будущего владельца дома. Но попытка сэкономить может привести к тому, что в будущем появится чувство неудовлетворенности готовым результатом. А ведь так хочется, чтобы дом был комфортным, уютным, эргономичным и каждый член семьи имел в нем свое личное пространство. Заказывать чертеж дома следует только у настоящих профессионалов, которые готовы не только учесть все желания собственника в плане эстетичности, но и сделать дом прежде всего удобным. Наша компания с удовольствием реализует чертеж дома для каждого. Детализация проекта может отличаться в зависимости от требований заказчика, размеров помещения, этажности строения, в также перечня помещений. Чертеж дома призван помочь не только в возведении дома. Он также играет немаловажную роль в обеспечении грамотной подготовки к строительству и дальнейшим работам по благоустройству жилья.

Зачем нужен чертежи проект двухэтажного дома?

На первый взгляд кажется, что обойтись без проекта вполне возможно. Неужели будучи владелец не может определить где ему нужна кухня, а в какую сторону должны выходить окна спальни? Конечно, может. Но если пожелания будут основываться лишь на ощущениях, не имея при этом технической основы. Если же не учесть особенности конструкции и «просто строить дом», то можно столкнуться с такими проблемами, как:

• недостаточная несущая способность конструкций здания. Это особо актуально для двухэтажных особняков. Чтобы не совершить ошибку важно сразу определиться с этажностью, площадью, материалами, которые будут использоваться для возведения жилья;
• лишние затраты на материалы. Специалисты выполняют расчет и определяют нужное количество материалов, которые надо заказать. Зачем тратить деньги и потом просто выкинуть материалы или поставить их мертвым грузом в огороде или гараже?
• отсутствие сроков и невозможность составления сметы по строительству объекта;
• возможные проблемы при реконструкции здания. Если когда-то захочется изменить планировку здания, добавить балкон или же сделать мансарду над гаражом, то сделать это будет проще если под рукой будет чертеж дома. Без него можно будет навредить конструкции. Да и на реализацию уйдет больше времени — не надо будет исследовать конструкцию дома и все системы.

Одноэтажного дома чертежи: нужны ли они?

Если с аргументацией о важности чертежей для дома в 2 и более этажей многие еще согласятся, то вопрос о необходимости планировки одноэтажного дома для многих неактуален. Люди пытаются сэкономить всеми силами, а зря. Тут действуют те же правила, что и при строительстве очень больших коттеджей. Чтобы дом отличался надежностью, был комфортен для проживания (была оптимальная терморегуляция) и удобен для организации личного пространства каждого члена семьи, чертеж придется заказать в любом случае. Ведь все равно в доме есть системы коммуникаций, помещения должны быть ориентированы по сторонам света и т.д.

Чертеж для одноэтажного дома — прежде всего залог надежности, а уже потом воплощение интересных архитектурных дизайнов и дизайнерских изысков. Однако, ничего не мешает совмещать все в одном. Например, тем, кто мечтает об интересном доме с односкатной крышей, стоит продумать все так, чтобы скат был на север, а фасад попадал на южную солнечную сторону. При наличии террасы или веранды в доме их следует обращаться в сторону юга, чтобы иметь возможность понежится под лучами солнца как можно дольше.

Дом чертежи — стоимость услуги?

Стоимость готового чертежа дома с размерами или же простого чертежа дома, выполненного по индивидуальному заказу зависит от множества факторов. Среди них:

• этажность объекта недвижимости;
• площадь помещения, которую необходимо рационально организовать;
• состав семьи и стиль их жизни. Например, в семье, где есть дети при наличии достаточной площади игровую комнату можно вынести отдельно от спальни. А при реализации проекта для людей, которые предпочитают ужинать и обедать в ресторане можно “сэкономить” на площади кухонного пространства и лучше “отдать” площадь спальне или другим помещениям;
• желаемые сроки подготовки чертежей проекта дома;
• количество помещений, которые необходимо включить в проект;
• наличие гаража и т. д.

Помимо чертежа проекта дома мы можем подготовить также проект двора частного дома, дизайн ландшафта придомовой территории и не только. Мы стремимся максимально закрыть потребности заказчика и предоставляем широкий спектр услуг по строительству объектов недвижимости.



Стоит ли включать в чертеж дома на 2 этажа гараж?

Да, в том случае если в семье уже есть автомобиль или планируется его покупка и рядом нет общественного транспорта. В остальных случаях правда, предусмотреть паркоместо стоит также, ведь могут приехать гости на автомобиле и т.д.

Гараж в двухэтажном доме может быть отдельным строением или же обустраиваться на цокольном или первом этаже. Реализация гаража зависит от желаний владельца дома, площади участка и количества (и габаритов) автомобилей в семье. Но в любом случае, включать гараж в проект стоит. Ведь разные варианты воплощения гаража подразумевают организацию разных вариантов доступа в помещение. Например, попасть в гараж можно через ворота, с коридора дома. Разумеется, что при создании планировки дома это все надо сразу учитывать.

Кому будет интересно заказать чертеж дома одноэтажного?

Чертеж дома простой представляет интерес для людей:

• которые имеют небольшой участок для застройки;
• преклонного возраста. С годами передвигаться по лестницам становится все сложнее и конечно удобно, когда все нужные помещения находятся в комфортном месте;
• которые не имеют финансовой возможности на возведение двухэтажного особняка.

Специалисты нашей компании с удовольствием подготовят чертеж дома с размерами в любом стиле, любой формы и размеров. При разработке чертежа дома 10х10, чертежа дома 10 на 12 и такой вещи, как чертеж дома 8х10 специалисты будут основываться как на своих знаниях, так и на пожеланиях владельца участка относительно материалов, которые будут использоваться при возведении дома, бюджета, особенностей экстерьера и т.д.

Как читать план этажа с размерами – Блог Houseplans

Когда мы планируем построить новый дом, план этажа представляет собой карту сокровищ, написанную символическим языком и обещающую исполнение мечты. Когда мы «читаем» план этажа с размерами, мы представляем себе простые линии и дуги, тянущиеся к стенам, дверям и окнам, мы представляем себя в «доме» и задаемся вопросом, как пространства будут казаться одновременно пустыми и наполненными жизнью (см. из этих тенденций плана этажа из Builder Online). Но язык планов этажей может быть тонким. Опытные дизайнеры, строители и домашние энтузиасты регулярно удивляются тому, насколько готовый дом отличается от того, что они себе представляли.

Нажмите здесь, чтобы ознакомиться с нашей коллекцией самых продаваемых планов этажей.

План 888-13 (вверху) представляет собой план этажа в стиле современного фермерского дома, который напоминает молочный амбар и использует традиционные элементы в современной интерпретации.

Что такое план этажа?

Планы этажей раньше назывались «чертежами». Они пришли в рулоне и включали все детали, необходимые для строительства (или изменения) дома. Сегодня они по-прежнему содержат «инструкции по строительству» в виде нескольких страниц чертежей, но большинство планов домов доставляются в виде цифровых файлов, и их можно просматривать на экране или распечатывать на обычной бумаге для ознакомления, получения предложений или отправки. для разрешений.

План «набор» представляет собой набор всех различных отдельных страниц, описывающих дом. Наборы планов обычно включают в себя: план участка, заметки по строительству, планы этажей для каждого уровня дома, планы каркаса и кровли, электрические планы, планы механических систем и детали конструкции.

«План этажа» относится к карте отдельного этажа. Самый простой способ понять план этажа — представить себе кукольный домик без крыши.

«Дизайн-чертежи» — это планы этажей, содержащие небольшое количество информации и предназначенные для передачи проекта дома непрофессионалам. «Рабочие чертежи» или «строительные чертежи» содержат гораздо больше информации: они используются для строительства дома. По большей части эта статья относится к конструкторским чертежам.

Стены, окна и двери — символы и элементы плана

Стены являются наиболее яркими визуальными элементами плана этажа. Стены представлены параллельными линиями и могут быть сплошными или заполненными узором. Разрывы в стенах указывают на двери, окна и проемы между комнатами.

План 497-21 (выше) содержит детали плана этажа с указанием дверей, стен и окон.

На рисунке ниже видно, что планы этажей дверей нарисованы в виде тонких прямоугольников и могут включать дугу, указывающую направление поворота. Планы этажей карманных дверей нарисованы в виде тонких прямоугольников, которые исчезают в стенах. Все более популярные раздвижные или «амбарные» двери (что касается идей дверей сарая, HGTV поможет вам) нарисованы частично открытыми вдоль стены.

Окна — это проломы в стенах, пересекаемые тонкими линиями, показывающими стекло и раму. Распашные окна (створки) могут показывать линию или дугу, чтобы указать направление, в котором открывается окно.

Лестницы

Лестницы нарисованы в виде набора прямоугольников (обычно со стрелкой направления, указывающей, идет ли лестница на следующий этаж выше или вниз). Там, где лестница возвышается на три фута над полом, она пересекается диагональной линией. Ступени выше «линии разреза» показаны пунктирными линиями.

План 888-1 показывает детали лестницы рядом с кабинетом.

Мебель, приспособления, фурнитура и отделка

На большинстве планов этажей показано расположение раковин, туалетов и других важных приспособлений. Квалифицированные дизайнеры сосредоточены на расположении кухонной и ванной техники, потому что знают, что точная планировка имеет значение. Расположение холодильника по отношению к раковине, духовке и плите может определить, будет ли кухня удобной или неудобной. Точно так же унитаз, расположенный слишком близко к туалетному столику, затрудняет комфортное пользование ванной комнатой.

Главные светильники и бытовые приборы довольно легко обнаружить.

Дизайнеры могут включать напольные материалы в свои планы этажей, чтобы обеспечить масштаб и помочь зрителю представить, как будет выглядеть комната.

Открыто снизу

Во многих новых домах есть прихожие и «большие комнаты» с очень высокими потолками. Нижний этаж может отображать высоту потолка в числовом виде пунктирной линией, обозначающей периметр более высокого помещения. Планы второго этажа будут включать примечание о том, что пространство не имеет пола, но «открыто снизу», как показано здесь.

План 137-252 может похвастаться «открытой снизу» деталью на втором уровне.

Размеры – размер и ширина, мебель и использование

Более подробные планы этажей с размерами включают «размерные строки» для размещения окон, дверей, стен и других архитектурных элементов. Строки размеров рисуются параллельно элементу с «решетками» под углом 45° на каждом конце строки размеров, указывающими, где начинается и заканчивается измерение.

Проектные чертежи обычно включают только размеры отдельных комнат и иногда измерения длины и ширины всего дома.

Архитекторы могут включить мебель, чтобы помочь вам представить, как может быть обставлено пространство. Опыт плана обогащается, представляя себя в доме, лежащим в постели и выглядывающим из ваших новых французских дверей, или сидящим на удобном диване и делящимся напитком с друзьями. Изображение себя на плане делает оценку дизайна менее абстрактной и может помочь вам избежать создания комнат и пространств, которые не работают. Убедитесь, что вся существующая мебель, которую вы планируете повторно использовать, имеет такие же размеры, как модели в дизайне (вот несколько советов по включению существующей мебели в новое пространство от Freshome). Успех комнаты можно определить всего по нескольким сантиметрам.

План 928-329 размеры плана спортивного зала с расстановкой меблировки.

Объем и свет

Размер, ширина и расстановка мебели — не единственные переменные, влияющие на успех комнаты. Объем может быть столь же важным. До недавнего времени большинство домов были построены с потолками высотой 8 футов, но более высокие потолки становятся все более популярными. Комбинируя «открытые планировки», когда комнаты плавно перетекают из одной в другую с более высокими потолками, небольшие планировки могут быть сделаны удивительно удобными. И наоборот, большая комната с низким потолком будет казаться тесной, несмотря на достаточное количество квадратных метров.

Еще одна стратегия, используемая для того, чтобы маленькие комнаты казались больше, заключается в использовании большего количества окон большего размера. Рассмотрите размещение окон для обзора, сбалансированного освещения и тепла и убедитесь, что вы понимаете размер и тип предлагаемых окон.

План 430-156 отличается высокими потолками и большими окнами, благодаря которым дом кажется просторным и светлым.

Ознакомление с планом

Небольшая подготовка может иметь большое значение для оценки планов этажей. Начните с создания списка общих и важных событий и переживаний. Это могут быть: Первый вход в дверь. Лежать в постели ночью или просыпаться утром, одеваться и готовиться к своему дню или гулять ночью, готовить еду ежедневно и с друзьями, стирать и выполнять другие домашние дела, проводить время с семьей за чтением, играми, просмотром Телевидение, развлечение для небольшой компании, организация большой вечеринки.

Представьте, как будет выглядеть и работать план, когда вы будете делать то, что определяет вашу жизнь. Планируя дом своей мечты, вы склонны ценить необычные события (приветствие важных гостей на входе, проведение свадебного ужина…), а не регулярное ежедневное использование (снятие грязных ботинок, оплата счетов). По-настоящему успешный дом чувствует себя прекрасно каждый день. Четко подумайте о том, что ваш нынешний (и прошлый) дом сделал хорошо, а не только о том, что ему не удалось. Новый дом может добавить то, чего не хватает, и в то же время предоставить многие или все возможности, которые вы цените в своем нынешнем доме.

В заключение

Многие из нас мечтают построить новый дом или изменить существующий дом, чтобы он стал по-настоящему «своим». С небольшой практикой секретный язык архитектурных планов станет ясным, а сюрпризы, которые иногда возникают из-за неправильного понимания планов, сменятся радостью от того, что личный, воображаемый опыт станет реальным.

При просмотре эталонных проектов потенциальных подрядчиков спросите, можете ли вы ознакомиться с планами и сравнить площади. Возьмите с собой рулетку и отметьте размеры комнат, которые «работают», и те, которые кажутся вам неправильными. Обратите внимание на размещение окон для света и видов. Это весело, и после небольшой практики вы сможете «читать» план этажа, как профессионал.

Ознакомьтесь с наиболее продаваемыми планировками здесь.

Планы, необходимые для получения разрешения на строительство

Эта веб-страница посвящена планам, которые необходимо сопровождать при подаче заявления на получение разрешения на строительство. Вашему проекту могут понадобиться и другие детали. Пожалуйста, поговорите с одним из наших экспертов по планам, чтобы получить помощь в составлении планов. Вы можете записаться на бесплатную 15-минутную встречу для получения дополнительной информации.

Подготовка планов и минимальные требования к подаваемым документам

При подаче заявления на получение разрешения на строительство через Интернет требуется один комплект планов. При личной передаче планов требуется четыре комплекта. Один комплект будет одобрен и возвращен вам для хранения на рабочем месте. Копия ваших утвержденных планов станет постоянной записью в городе Портленд.

• Проверить записи о работе, разрешенной в прошлом. Вы можете найти в файле чертежи работ, выполненных после 1976 года.
• Любой может рисовать планы жилых домов. Планы должны включать прямые линии и точные измерения. Планы должны быть выполнены в масштабе.
• Получите полный список минимальных требований к подаче заявки на жилые проекты (что вы должны включить для полной заявки)

Элементы, обычно требуемые для полной заявки на разрешение на строительство

Типовые планы включают:

• План объекта
• Планы этажей
• Фасады
• Поперечные разрезы и подробные чертежи
• На ваших планах должны быть четко показаны все работы, которые вы собираетесь выполнить в здании.
• Четко определенные существующие условия и новое строительство
• Информация о том, где находится здание на вашей собственности. На планах должно быть показано здание по отношению к линиям собственности и другим зданиям на участке.

Также:

• Планы должны быть на плотной бумаге. Отсканированные планы должны быть в высоком разрешении.
• Чертежи не должны содержать цвета.
• Необходимо использовать стойкие черные чернила.
• Лучше всего использовать четкие черно-белые фотокопии.
• Пожалуйста, не сдавайте оригинал кальки.
• Качество и контрастность линий должны быть легко читаемыми и достаточно сильными для сканирования.
• Фотографии не могут быть частью плана.
• Используйте шрифт размером 12 пунктов для всех размеров и примечаний.

Все планы должны быть выполнены в масштабе. Также:

• 1/4 дюйма = 1 фут — наиболее распространенный масштаб, используемый для планов жилых этажей и разрезов.
• 1 дюйм = 10 футов — это минимальный масштаб, принятый для планов участка.
• Используемый масштаб должен быть четко показан, а на плане участка должен быть показан весь участок.
• Фасады зданий должны быть выполнены в масштабе и показывать уклон земли, прилегающей к зданию.

Требования к плану участка

Хорошо подготовленный план сайта — это самый важный документ, который нужно включить в заявку. Все основные группы проверки должны одобрить план вашего сайта. Планы участков должны легко читаться и копироваться. Полный и точный план сайта ускорит рассмотрение вашей заявки на получение разрешения

. Это также означает меньшее количество запросов на отсутствующую информацию, что может привести к задержке приложения.

Мы разработали образец плана площадки, чтобы помочь вам подготовить полные планы площадки для вашего проекта. Убедитесь, что ваш план сайта включает всю информацию из контрольного списка плана сайта.

Контрольный список плана участка – требования для большинства планов участка

План участка должен быть составлен точно в масштабе. На плане участка должны быть указаны все элементы, относящиеся к вашему проекту:

• Размеры участка и отступа здания
• Размеры расстояний между строениями и границами участка
• Угловые отметки участка должны показывать существующие и предлагаемые контурные линии с интервалом в 2 фута. Также может потребоваться отдельный план профилирования для четкого отображения изменений профилирования)
• Расположение и размеры сервитутов и подъездной дороги
• Площадь предполагаемых и существующих сооружений (включая настилы)
• Расположение колодцев/септических систем
• Площадь участка
• Площадь покрытия здания и процент покрытия
• Стрелка, указывающая в северном направлении
• Непроницаемая зона (сооружения, мощение, свес крыши и т.п.)
• Расположение инженерных коммуникаций (ливневая и хозяйственно-бытовая канализация, вода, газ и т.д., включая размеры коммуникаций и расположение на улице)
• Расположение ливневой канализации
• Поверхностный дренаж
• Ширина прилегающей полосы отвода и высота бордюра
• Ландшафтные планы
• Все деревья диаметром 6 дюймов или более: укажите диаметр дерева (дюймы), вид и местоположение. К вашему проекту могут применяться требования по сохранению деревьев и густоте деревьев.
• Если требуется сохранение деревьев, на плане вашего участка должны быть указаны зоны защиты корней вокруг деревьев, которые необходимо сохранить
• Минимальный масштаб: 1 дюйм = 10 футов (покажите масштаб на плане
• Минимальный размер, 11 x 17 дюймов
• Пустое пространство, достаточное для штампов и пометок об утверждении города
• Любые дополнительные требования, относящиеся к вашему сайту или проекту (при необходимости свяжитесь с нами, чтобы узнать больше о конкретных требованиях, необходимых для вашего сайта или проекта)

Требования к планам этажей и планам фундамента

План этажа, также известный как вид в плане, – это то, что вы увидите, если посмотрите прямо вниз на этаж или подвал с удаленной крышей или этажами выше. Вам нужно будет предоставить план крыши и один план этажа для каждого уровня здания, на котором выполняются работы, на которых четко показаны существующие и планируемые работы. Также:

• Если вы строите новое здание или пристройку, вам также необходимо предоставить нам план фундамента. На этом плане должны быть показаны расположение, размеры и детали сплошных бетонных плит, фундаментов, арматурной стали и прочности используемого бетона. Также должно быть показано расположение доступа к подполью и вентиляционных отверстий фундамента.
• План этажа для каждого уровня строящегося или реконструируемого здания должен показывать расположение всех стен полной и частичной высоты, размер и предполагаемое использование всех помещений, затронутых работами, а также стрелку севера.
• Расположение, размер и тип каждого окна должны быть указаны на плане этажа.
• Расположение несущих стен, перемычек, балок и других элементов конструкции, воспринимающих нагрузки сверху, также должно быть показано на планах этажей или показано на отдельных планах каркаса. На планах этажей должны быть показаны все ступеньки и лестницы.
• Сантехническое оборудование, отопительное и охлаждающее оборудование, электрические розетки, выключатели и т. д. обычно отображаются на плане этажа, но могут быть показаны и на отдельных планах.
• На плане этажа также должно быть указано расположение всех детекторов дыма.

Требования к чертежам в разрезе

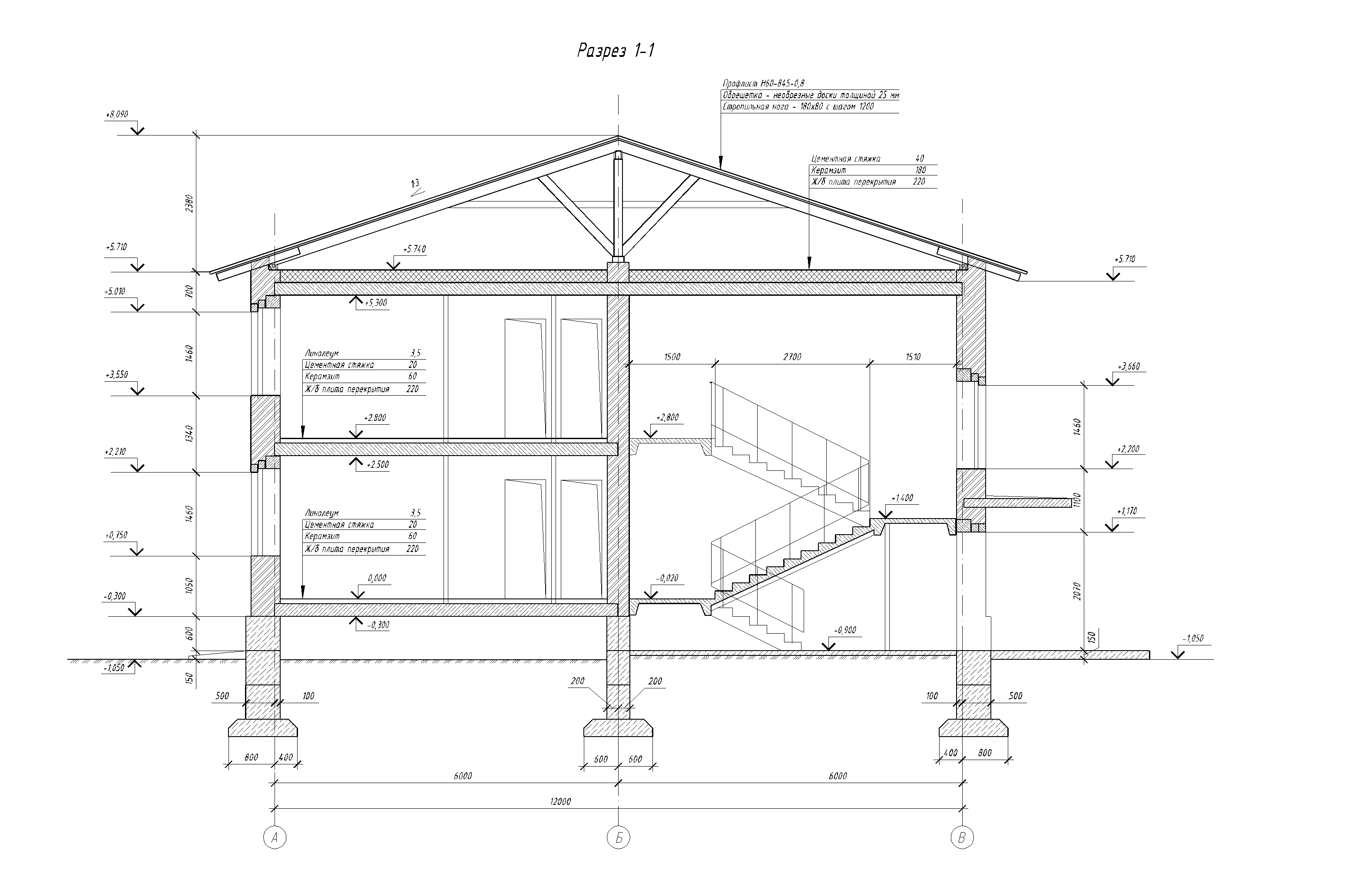

Чертежи в разрезе, иногда называемые поперечными сечениями, — это то, что вы увидите, если прорежете здание вертикально от кончика крыши до земли, а затем посмотрите, что обнажается в разрезе. Включите желоба и водосточные трубы. Также:

• Чертежи в разрезе — это полезный способ отображения структурной информации и информации о строительных материалах , которые необходимы для проверки кода. Полные разрезы для жилищного строительства обычно рисуются в масштабе не менее 1/4 дюйма = 1 фут, а разрез стены и детали в масштабе не менее 1/2 дюйма = 1 фут. Частичные разрезы могут быть нарисованы в большем масштабе, чтобы показать что-то в деталях, например, фундаменты, выступы и лестницы.
• Чтобы получить разрешение на новое строительство или пристройку, вы должны предоставить чертежи в разрезе, которые показывают типичные строительные условия.
• Для простых проектов чертеж в одном разрезе, показывающий каждый из этих элементов:
  • размер фундамента и расстояние между уровнем земли и нижней частью фундамента
  • размер фундаментной стены и то, насколько высоко она будет возвышаться над землей
  • размер и расстояние между структурными элементами, такими как балки, балки , шпильки и стропила, не показанные на других чертежах
  • покрытие и отделка стен, потолка и крыши
  • изоляция стен, пола и потолка
  • высота потолка
  • карнизы, настилы и другие выступы
• Для более сложных зданий или пристроек могут потребоваться полные разделы работ в разных направлениях и в разных местах, чтобы полностью объяснить работу. В дополнение к строительным или архитектурным разрезам могут потребоваться отдельные чертежи или детали структурного сечения, чтобы показать структурные соединения.
• Для зданий, содержащих новые или измененные лестницы, должны быть предоставлены сведения о лестнице, в которых указаны строительные материалы, несущие конструкции и размерные соотношения с окружающей конструкцией.
• Целью планов строительства является предоставление городу Портленду полного и точного описания предлагаемого вами проекта. Если есть что-то, что, по вашему мнению, вам нужно объяснить, укажите это на рисунках.

Требования к чертежам фасадов зданий

Чертежи фасадов зданий представляют собой внешние виды здания, иногда обозначаемые как спереди, сзади, слева, справа; или север, юг, восток, запад. Любой проект, который требует изменения внешнего вида здания, должен иметь чертежи фасада здания.

Фасады должны быть начерчены в масштабе, 1/4 дюйма = 1 фут — это нормальный масштаб.

Фасады показывают уровень, на котором земля встречается со зданием, уклон земли, где она встречается со зданием, вертикальное расположение, размер окон и дверей, тип сайдинга и кровли, высоту и конфигурацию ограждений и т.п. особенности экстерьера здания.

Внесение изменений в утвержденные планы

После начала работы вам может потребоваться внести изменения в утвержденные планы. Чтобы изменить утвержденные планы, вам нужно отобразить изменения в новом наборе планов. Отправьте их онлайн с помощью DevHub или лично принесите три новых набора вместе с проштампованным/утвержденным набором исходных планов. Затем специалист по планированию и городской планировщик рассмотрит ваши измененные планы.

Пожалуйста, не делайте наценки на изначально утвержденный набор! Если мы одобрим изменения, вам будет возвращен один комплект планов с печатью, чтобы вы сохранили исходные планы.

Дополнительные советы по составлению полного плана сайта и архитектурных планов

• Перед тем, как наносить их на планы, сверяйте информацию о расположении утилиты с фактическим расположением сервисных соединений.
• Процесс получения разрешений будет проходить более эффективно при наличии полных и точно подготовленных планов.
• Запрашивать последние требования к представлению для каждого типа жилого проекта – хорошая идея.
• Все чертежи/планы должны быть выполнены в указанном масштабе, и масштаб должен быть указан на чертеже/плане.
