Чем закрыть свайный фундамент — обзор материалов и способов

Свайный фундамент при относительно небольших капитальных затратах позволяет возводить здания на территориях с проблемными грунтами и сложным рельефом. В этой статье вы найдете необходимую информацию о наиболее эффективных и эстетически привлекательных способах оформления цоколя такого дома.

Отделка цоколя кирпичной кладкой

Дома на столбчатом или свайном основании имеют один общий недостаток: без формирования цокольной части они выглядят незавершенными. Рассмотрим, как закрыть цоколь в свайно-винтовом фундаменте с использованием дополнительной кирпичной стенки.

Цоколь свайного фундамента отделанный кирпичом.

Подготовительные работы

Для создания цокольного ограждения по периметру дома, построенного на винтовых сваях, потребуется полнотелый керамический кирпич. Силикатные изделия использовать не рекомендуется из-за сокращенного срока их службы в условиях повышенной влажности.

Стенка должна опираться на мелкозаглубленный железобетонный фундамент. Нагрузка на него будет незначительной, поэтому в грунте роют траншею не глубже 50 см. Дно тщательно уплотняют, после чего создают подушку из песка и щебня не менее 15 см, которую проливают водой и тоже утрамбовывают.

Для правильного распределения нагрузки будущий монолит должен иметь армирующий каркас. Его изготавливают из стального прутка. В нашем случае будет достаточно закрепить на вертикальных стойках по два горизонтальных стержня в 5 см от верхнего и нижнего края фундамента. Узлы соединяются электродуговой сваркой или просто обвязываются стальной проволокой.

Опалубку заливают песчано-цементным раствором, который надо «проштыковать» ломом или черенком от лопаты для удаления воздушных полостей и аккуратно выровнять поверхность в горизонтальной плоскости. Кладку можно вести только после полного набора бетоном твердости, срок которого по строительным нормам наступает через 28 суток. Между кирпичом и бетонным основанием обязательно должен быть гидроизоляционный слой, например из двух листов рубероида.

Фундамент цоколя.

Толщина устанавливаемой стенки может быть всего в полкирпича. Если под домом планируется оборудовать подвал или цокольный этаж, то ее можно увеличить до 1,5-2 кирпичей. Кладку ведут с использованием стандартных цементных смесей или клеевых составов. При высоте декоративной части более 1 метра рекомендуется через несколько горизонтальных рядов прокладывать армирующую сетку или металлическую полосу.

Монтаж облицовки

В ряде случаев кирпичная кладка сама по себе обладает неплохими декоративными качествами. Это в первую очередь относится к клинкерному и другим видам лицевого кирпича. Если вы использовали материал попроще, то лучше позаботиться об его наружном оформлении. Универсальным способом облицовки является штукатурка, которая прочно ложится на предварительно пропитанную грунтовкой глубокого проникновения кирпичную поверхность.

Обшивка цокольным сайдингом

Применение кирпичной стенки для оформления цоколя – дорогая и трудозатратная операция. Проще использовать для этого специальные цокольные панели, имитирующие кладку из кирпича или строительного камня.

Преимущества такого подхода очевидны:

• быстрый монтаж;
• расчетный срок службы около 30 лет;
• возможность помывки и очистки лицевой поверхности;
• минимальные капитальные затраты.

Есть у этого способа и ряд недостатков:

• малая механическая прочность;
• значительные тепловые потери;
• низкая сопротивляемость воздействию огня (в случае с виниловыми панелями).

Свайный фундамент отдланный цокольным сайдингом.

Подготовительные работы

Прежде чем закрыть свайный фундамент сайдингом, надо подготовить для него основание. Его обычно изготавливают из деревянных брусков или металлического профиля. Точками крепления служат боковые сваи, к которым крепят несколько рядов горизонтальных направляющих, добиваясь получения снаружи ровной плоскости. Поверх и перпендикулярно им устанавливают вертикальные направляющие с шагом, равным половине длины панелей или меньше.

В случае с алюминиевым каркасом его нижнюю часть для большей жесткости заглубляют в грунт на расстояние не более 50 см. Деревянная же обрешетка не должна касаться земли, а все ее элементы следует заблаговременно пропитать антисептическими составами.

Алюминиевый каркас под цокольный сайдинг.

Деревянный каркас под цокольный сайдинг.

Монтаж облицовки

Каждая панель металлического или винилового сайдинга имеет вид 2-3 горизонтальных рядов кирпича или камня. В верхней ее части есть перфорированная планка под крепеж. Соединение соседних элементов между собой обеспечивают замки в форме крюкообразных продольных изгибов или штырей и гнезд.

Панель цокольного сайдинга.

Монтаж сайдинга ведут порядно слева направо и снизу вверх. Для крепления используют оцинкованные саморезы с пресс-шайбами. Для возможности температурного расширения панелей их заворачивают с небольшим зазором.

При установке каждого последующего ряда крепежный узел предыдущего оказывается скрытым от постороннего взгляда с образованием красивой декоративной поверхности. Места стыков, углы и другие рельефные участки прикрывают специальными доборными элементами, которые располагают вертикально.

При необходимости панель верхнего ряда подрезают, а место среза укрывают козырьком от дождевой воды, закрепленным на основной стене. В случае установки здания на склоне нижние детали также могут нуждаться в подгонке. Стартовую планку устанавливать нет необходимости.

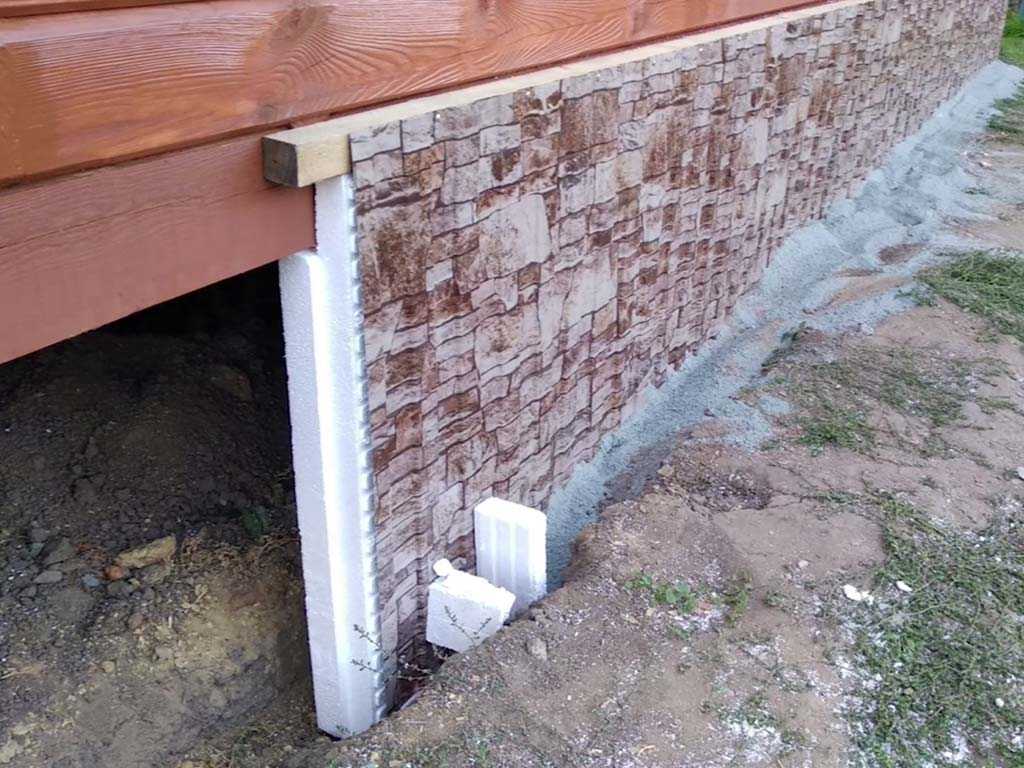

Смонтированный цокольный сайдинг.

В случае со свайным фундаментом часто обходятся без боковой бетонной отмостки здания. Тогда нижний зазор между сайдингом и грунтом подсыпают плодородной землей и устраивают травяной газон, который неплохо оберегает землю от размывания.

Монтаж цокольной стенки с последующим монтажом камня или плитки

Цокольная часть здания смотрится особенно добротно и красиво, когда ее делают из натурального камня. Этот материал дорог, поэтому рациональным решением станет замена его на искусственную плитку соответствующей фактуры и окраски. В случае со свайным фундаментом их кладут на предварительно подготовленную плоскую поверхность.

Цоколь свайного фундамента отделанный камнем.

Подготовительные работы

Для изготовления цокольной стенки сначала устанавливают обрешетку из металлического профиля. Ее надежно закрепляют на крайних сваях и идущих по периметру элементах ростверка. Шаг между горизонтальными и вертикальными направляющими должен соответствовать размерам используемых листов обшивки с учетом степени их гибкости.

В этом качестве обычно применяют плоский шифер, цементно-стружечные плиты или водостойкую фанеру. При выборе материала ориентируются на следующие параметры:

1. Габариты. Листы большего размера обычно дешевле в пересчете на квадратный метр и быстрей устанавливаются. Небольшие детали удобней в монтаже, особенно если работу выполняет один человек.
2. Вес. Он напрямую связан с нагрузками на каркас, что учитывают при расчете его конструкции.
3. Механическая прочность. Стенка предназначена выдерживать массу плитки, ветровые нагрузки и вероятные боковые удары. Листы не должны вибрировать, иначе срок службы облицовки будет существенно сокращен.
4. Долговечность. Материал будет работать фактически в условиях открытой площадки, поэтому должен стойко переносить сезонные и суточные колебания температур, включая периоды замерзания и разморозки.
5. Водостойкость. Нижняя кромка декоративной стенки касается земли, поэтому не должна разрушаться или деформироваться от контакта с грунтовой влагой.
6. Стоимость.

Рассмотрим особенности работы с каждым из перечисленных ранее материалов.

Плоский шифер

Этот материал представляет собой прессованные или непрессованные плиты, полученные из смеси цемента с волокнами асбеста. Его выпускают в виде листов шириной 1500 мм, длина которых бывает от 2,6 до 3,6 метра. Их толщина может быть 6, 8 или 10 мм.

Удельный вес 10-миллиметровых листов составляет 18 кг/м². Недостатком такой стенки является хрупкость при ударном воздействии, зато она не боится огня и длительного контакта с водой, способна выдерживать от 25 до 50 циклов заморозки и оттаивания.

Обрешетку под плоский шифер устраивают с шагом не более 500 мм. Стыки должны попадать на направляющие детали. Для усиления конструкции материал кладут в два слоя со смещением кромок. Крепление выполняют саморезами, расстояние между которыми 100-150 мм.

Плоский шифер.

Цементно-стружечная плита

Этот материал также изготовлен на основе цемента, но роль армирующего компонента здесь играет древесная стружка. Стандартные размеры листов 3600х1200 и 3200х1250 мм. Их толщина бывает от 8 до 24 мм. Вес квадратного метра 10-миллиметровой плиты составляет 16 кг.

Цементно-стружечная плита заметно прочней шифера, но не так устойчива к воздействию влаги. При нормальных условиях она способна служить не менее 50 лет. Технология ее монтажа не отличается от установки шиферных листов.

Цементно- стружечная плита.

Влагостойкая фанера

Для формирования стенки цоколя подходит фанера марок ФСФ на основе клея из фенолформальдегидной смолы и ФБС с пропиткой бакелитовым лаком. Толщина листов колеблется в диапазоне от 4 до 21 мм, а их раскрой бывает самым разнообразным. 10-миллиметровые плиты весят 10-12 кг/м². Материал очень прочен, стоек к воздействию влаги и служит 30-50 лет. Единственный его недостаток – горючесть.

Водостойкая фанера.

Монтаж облицовки

Искусственный камень или декоративную плитку кладут на предварительно выровненную и обработанную грунтовкой поверхность. В качестве связующего элемента используют цементно-песчаный раствор или специальные клеевые составы для наружного применения.

Монтаж ведут снизу вверх и от краев к середине стенки. Плитки с геометрически правильными размерами укладывают порядно. Произвольно наколотый камень приходится тщательно подбирать и подгонять, для чего может потребоваться болгарка или камнерезный станок. Для формирования рисунка удобно предварительно выложить материал на горизонтальной поверхности, а затем перенести его на постоянное место.

Для подчеркивания рельефности кладки между деталями оставляют швы. Их толщина не должна превышать 10 мм. Их заполняют тем же раствором или специально подобранными затирками, предназначенными для наружных работ. После застывания смеси следы подтеков аккуратно стирают с лицевой поверхности.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Чем закрыть свайный фундамент? – Статья

В состав любого свайного фундамента входят столбы или сваи, забитые или ввинченные в грунт.

Такая конструкция основания позволяет выполнять строительство на слабых грунтах и дает возможность добраться до стабильных слоев почвы без сложной техники или дорогостоящих материалов.

Свайный фундамент предполагает под строением наличие свободного пространства. Из декоративных соображений и для дополнительной гидроизоляции рекомендуется проводить облицовку открытой части основания.

В чем преимущества закрытия свайного фундамента

Для выполнения заделки наружного пространства используются различные методы, благодаря которым обеспечиваются дополнительные параметры надежности:

• улучшение эстетичности постройки;
• повышение теплоизоляционных и гидроизоляционных характеристик здания;
• защита от плесени и грибка на нижней части здания;
• предотвращение воздействий на сваи внешней среды и осадков.

Закрытый свайный фундамент не становится местом для проникновения крупных и мелких животных, а также препятствует промерзанию грунта и способствует повышению шумоизоляции. При правильной заделке цокольная часть будет эффективно вентилироваться не способствуя потерям тепла внутри постройки.

Варианты отделки

Существует два основных способа закрытия свайно-винтового фундамента, каждый из которых имеет свои преимущества и недостатки:

1. бетонирование;
2. забирка.

При полном бетонировании периметр обносится опалубкой и заливается бетонным раствором. Для укрепления конструкции используются асбестоцементные плиты, монтируемые в боковой и нижней части. При таком закрытии фундаменту не страшно вспучивание грунта и его давление на цоколь. Для армирования используют ячеистую

металлическую сетку из проволоки или стержней.

При забирке между столбами устанавливают железобетонные перемычки. Конструкции оптимально использовать для небольших построек из кирпича. В процессе закрытия используется стальная арматура, асбестоцементные плиты и кирпич, а также стальные крюки, соединяющие нижний участок цоколя с кладкой.

Для облицовки наружной части использует различные строительные материалы:

• Отделка из кирпича является самым прочным вариантом. Использование для этих работ облицовочного кирпича не требует дополнительной эстетичной отделки. Учитывая большой вес элементов при монтаже необходимо обеспечить ровную площадку.
• Цокольный сайдинг. Обеспечивает стильный декоративный вид при малом весе элементов. Такая конструкция обеспечивает высокую герметичность обшивки, надежно защищая пространство под зданием от осадков, ветра и влаги. С помощью сайдинга можно делать дополнительное утепление цоколя.
• Профнастил. Облицовка из металла равномерно компенсирует тепловые расширения материала и способствует надежной защите пространства от внешних воздействий. Чтобы предотвратить коррозию рекомендует я использовать оцинкованные материалы. Крепление листов выполняют на заранее подготовленную облицовку.

Прежде чем определиться, чем закрыть свайный фундамент, стоит учесть параметры прочности, надежности, эффективности и эстетичности каждого варианта.

Шаг и поверхностное трение в конструкции свайной группы

🕑 Время чтения: 1 минута

Шаг свайного фундамента и поверхностное трение в свайной группе определяют конструкцию свайного фундамента, его эффективность и грузоподъемность в любом строительстве. Основное назначение свайного фундамента — обеспечить передачу нагрузки через слабые слои грунта (слои грунта с плохой несущей способностью). Свайный фундамент считается экономичным выбором, когда слои грунта на разумной глубине слабы. Окончание свайного фундамента должно доходить до слоев, которые приобретают достаточную несущую способность. В зависимости от условий можно вставить группу свай для повышения несущей способности. Сваи применяются также в тех местах, где нагрузка должна передаваться за счет определенного сопротивления трения по глубине за счет поверхностного трения с окружающим грунтом.

Это обеспечивает адекватное сопротивление сдвигу. Свайный фундамент также помогает избежать строительства коффердамов для поддержки опор в воде. Здесь свая будет нести нагрузку на заметную опорную среду ниже значительной глубины воды. Сваи, забиваемые под углом, называются гребенчатыми сваями. Они используются для сопротивления наклонным силам. Наклонные силы являются следствием горизонтальной тяги. Те сваи, которые передают нагрузку на нижележащий слой или через него посредством трения, называются сваями.0005 висячая свая
. Здесь одной из вложенных поверхностей является поверхность сваи. Концевые опорные сваи — это сваи, передающие нагрузку на нижний слой. Специально разработанные сваи будут передавать нагрузку обоими способами.

Содержание:

• Пригодность свайного фундамента при строительстве
• Шаг свайного фундамента при групповом строительстве
  • Максимальный шаг свайного фундамента
• Коэффициент трения грунта для свайного фундамента
  • Таблица 1: Факторы поверхностного трения насыщенной глины
Пригодность свайного фундамента в строительстве
Свайный фундамент обычно используется в следующих типах грунтовых слоев:
1. Участок с плотным или твердым слоем, подстилающим грунтом является мягкий материал, песок или глина
2. Участок с глинистым грунтом с мягкой толщей, перекрывающей твердую толщу. Здесь открытые фундаменты ведут к высокому поселку
.
3. Плотная или жесткая почва с покрытием из мягкой глины. Здесь открытые фундаменты могут быть расположены близко друг к другу, чтобы уменьшить давление, которое передается на мягкий слой 9.0014
4. Альтернативные слои глины – мягкие и толстые по своей природе
5. Песчаные пласты с высоким уровнем грунтовых вод. Это затрудняет раскопки
.
Шаг свайного фундамента в свайной групповой застройке

Сваи должны располагаться таким образом, чтобы усилие, оказываемое одной из свай на другую, было наименьшим. В случае с висячими сваями этот фактор очень важен. Это связано с тем, что грунт вокруг свай находится в напряженном состоянии. Это приложение силы повлияет на сопротивление трению соседних свай. Линии влияния группы свай на окружающий грунт показаны на рисунке-1. Линии показывают интенсивность напряжений в точке. Чем больше расстояние от поверхности кромки сваи, тем меньше интенсивность напряжений.

Таким образом, это дает представление о минимальном расстоянии, которое должно быть обеспечено между двумя сваями.

Рис.1: Распределение давления, представленное линиями влияния в случае опорных свай

Рис.2: Распределение давления, представленное линиями влияния в случае висячих свай

Для удобства забивки и для корректировки любой ошибки во время укладки или проблем, связанных с выходом сваи из отвеса, что приводит к сближению свай, в случае точечных опорных свай предусмотрено минимальное расстояние. Индийский код IS 2911 дали правильное объяснение по этому поводу. В случае висячих свай шаг должен быть таким, чтобы зоны воздействия линий на окружающий грунт не перекрывали друг друга. Следовательно, это снизит значения подшипников и уменьшит осадку. Поэтому упоминается, что минимальное расстояние не должно быть меньше диагонального размера или диаметра сваи. Концевые несущие сваи, которые используются в сжимаемых грунтах, должны располагаться на расстоянии не менее 2,5d и на расстоянии 3,5d (максимум) для тех свай, которые размещаются на менее сжимаемом или жестком глинистом грунте.

Индийский дорожный конгресс определяет минимальное расстояние 3d или расстояние, равное периметру сваи для висячих свай. В случае торцевых несущих свай расстояние между соседними сваями должно быть не менее наименьшей ширины сваи. Расстояние между сваями в соответствии с практикой, принятой в Великобритании, основано на следующих формулах:

Концевые опорные сваи: Шаг S = 2,5d + 0,02L

Связные сваи: Шаг S = 3,5d + 0,02L

Здесь d — диаметр сваи, а L — ее длина. Стандарт также предусматривает нагрузку сваи до 300 кН, расстояние от края сваи до ствола сваи должно быть 100 мм. Для более высоких мощностей указанное расстояние должно составлять 150 мм.

Максимальное расстояние между свайными фундаментами

Максимальное расстояние между сваями следует определять с учетом двух факторов:

• Конструкция наголовника
• Опрокидывающие моменты

Оголовок сваи будет тяжелее с увеличением расстояния между сваями. Таким образом, при выборе расстояния между сваями следует также оценить конструкцию оголовка сваи. Наряду с расстоянием между сваями необходимо оценивать устойчивость всего куста свай к действию опрокидывающего момента.

Коэффициент трения грунта для свайного фундамента

Коэффициент поверхностного трения помогает в предварительной оценке несущей способности сваи. Значение коэффициента трения грунта варьируется от забивных к буронабивным сваям. Этот коэффициент можно использовать только для предварительных расчетов. Перед принятием окончательного решения необходимо провести полномасштабное нагрузочное испытание. В таблице 1 показаны приблизительные коэффициенты поверхностного трения в насыщенной глине. Здесь Ro – коэффициент консолидации.

Таблица 1: Факторы трения кожи насыщенной глины

Длина сваи в метрах	Глиняные забивные сваи Обычно консолидированные	Забитая глиняная свая с переуплотнением	Скважина из уплотненной глины
20	0,3	0,3	0,15
40	0,2	0,2	0,1
60	0,15	0,15	0,08

Подробнее: Вместимость свайной группы и КПД Определение осадки свай испытанием под нагрузкой Бетонирование свайных фундаментов – удобоукладываемость и качество бетона для свай

9000 Свая торцевая? Выбор, использование и преимущества

🕑 Время чтения: 1 минута

Концевые опорные сваи, также известные как остроконечные сваи, используются для передачи нагрузки надстройки через грунт с низкой несущей способностью на прочный слой, такой как скала или очень плотный песок и гравий. Большая часть их несущей способности определяется сопротивлением прочного слоя грунта на конце сваи.

Конец сваи должен быть заглублен в твердые слои не менее чем на три диаметра сваи. Считается, что эта мера обеспечивает полное преимущество предельной прочности твердого слоя под вершиной сваи. В качестве опорных свай могут использоваться сборные сваи и сваи шнекового типа.

Концевые опорные сваи проходят через слабый грунт и опираются на прочный слой грунта, поэтому ведут себя как колонна. Вот почему этот тип сваи спроектирован аналогично железобетонной колонне. Разрушение продольного изгиба не учитывается при проектировании концевой несущей сваи, если ее части не проходят через воду или воздух.

Содержимое:

• Нужна конечная опорная свая?
• Области применения
• Преимущества
• Недостатки
Необходимость в опорной свае ?
• Твердые слои под слабым слоем грунта должны быть доступны, в противном случае рекомендуется висячая свая.
• Концевая несущая свая значительно снижает осадку, поэтому это хороший выбор для зданий, в которых осадка является критической.
• Сильные колебания уровня грунтовых вод.
• Рядом с фундаментом имеются каналы или линии глубокого дренажа.
• Если ростверк обходится дорого или его внедрение невозможно из-за местных трудностей.
Рис. 1: Концевая опорная свая

Применение

1. Высотные конструкции
2. Мостовые конструкции
3. Резервуары для воды.
Рис. 2: Свайный фундамент
Преимущества
1. Обладает малой осадкой по сравнению с другими типами свай, такими как плавающие сваи. Именно поэтому на сваях такого типа чаще всего строят многоэтажные дома.
2. Концевые несущие сваи обычно используются на большинстве строительных площадок.
3. Концевая несущая свая может быть изготовлена ​​в соответствии со спецификацией.
4. Их можно предварительно изготовить любой длины, формы и размера и использовать на месте, что сокращает время завершения работ.
