Как штробить стены под проводку — Инструменты штробления

Прокладка электропроводки проводится как в квартирах в новых домах, так и в рамках перепланировки, капитального ремонта здания, которое находится в эксплуатации. Для этого применяют различные способы и инструменты. Можно штробить стены под проводку перфоратором или дрелью, использовать болгарку или штроборез. Каждый метод имеет свои особенности, которые мы рассмотрим более подробно.

Требования к штробам

Электрическую проводку лучше всего прокладывать в стене, закрывать штукатуркой и чистовой отделкой. Чтобы выполнить такие работы правильно, следует учитывать нормы СНиП и соблюдать требования, которые предъявляются к таким коммуникациям:

  • Составлять схему нужно с минимальным количеством поворотов.
  • Штробы следует нарезать параллельно основным элементам конструкции – только по горизонтальным и вертикальным линиям. Отклонение допускается, если работы ведутся на мансарде с параллельно наклонными поверхностями.
  • Ширина и глубина борозды должна быть не более 25 мм, провода в нее должны укладываться полностью, не создавая выступающих участков. Если для монтажа предполагается использовать трубки, то можно увеличить параметры. Длина штробы не должна превышать 3 метров.
  • Обязательно следует соблюдать отступы. Расстояние от плиты перекрытия должно быть на уровне от 15 до 40 см, от углов, оконных и дверных проемов – 10 см, от газовых труб – от 40 до 50 см.
  • Не допускается штробление по горизонтальным швам в несущих стенах, запрещается перерезать арматуру.

Инструмент для выполнения работ

Выбор инструмента для нарезания штроб зависит от материала стен. Для бетона используют перфоратор и угловую шлифмашинку. Для кирпича – штроборез.

Молоток и зубило

Если нужно сделать небольшие канавки в оштукатуренной поверхности, можно использовать ручной инструмент. Такой способ является трудоемким, поэтому применяется при незначительном объеме работ. Для бетонных или кирпичных стен он не подходит. Работы выполняются в таком порядке:

  • по намеченному краю делается выемка;
  • поперек борозды прорезается полоса и молотком пробивается канавка на 10 мм.

Штроба с помощью зубила и молотка получается достаточно грубой.

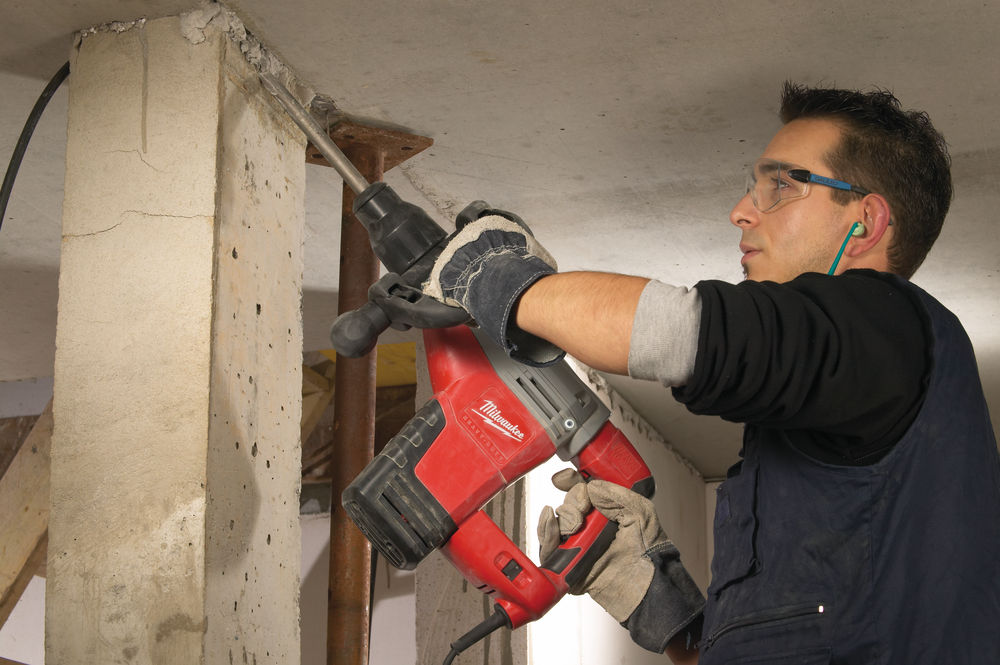

Перфоратор с насадкой

Для нарезки канавок в бетоне применяют перфоратор со сверлом и насадкой «лопатка». С ее помощью можно удобно выдолбить длинное углубление. На участок наносится разметка, вдоль которой делают отверстия с шагом в 1,5 см и глубиной 2,5 см.

С помощью ударного инструмента можно достаточно быстро и точно подготовить канавку под проводку. Но, ее края при этом получаются не очень ровными. Если нужно сделать углубление под монтаж розетки, разметку делают «штыком», а потом дорабатывают «лопаткой».

Болгарка

Сделать точную нарезку в бетонной поверхности можно с помощью болгарки, оснащенной диском с алмазной крошкой. На первом этапе делают разметку – проводят две линии, расстояние между которыми должно равняться ширине канавки. По линиям производится рез алмазным кругом, материал между ними удаляется перфоратором или ручным инструментом. При таком способе образуется много пыли, для удаления которой следует использовать пылесос.

Штроборез

С помощью профессионального инструмента можно сделать аккуратную и ровную борозду с точным соблюдением нужных параметров. В отличие от болгарки штроборез имеет два круга с абразивным напылением, расстояние между которыми регулируется.

Глубина прохода фиксируется. Также он оснащен специальным приспособлением, которое улавливает пыль и твердые частицы стройматериала. Этот инструмент целесообразно использовать в условиях масштабного строительства, стоимость погонного метра его работы выше по сравнению с другими способами.

Технологии и особенности штробления стен

Несмотря на разные технические характеристики применяемых инструментов, технология штробления практически одинакова во всех случаях. Скорость подготовки борозд зависит от вида стройматериала. Быстрее всего можно нарезать канавки в штукатурке или пористых блоках, более трудоемкой является прокладка штроб в бетоне и кирпиче.

До начала работы составляется план, на котором отмечают маршрут прокладки кабеля, розетки, светильники, выключатели. Такую же схему переносят на стены.

Маршрут, по которому будет прокладываться кабель, а также все точки сверления проверяют на наличие старой электропроводки. При наличии проводов или металлических элементов план корректируют. После этого выполняют основные работы. На первом этапе делают полости под розетки и распределительные коробки, потом их соединяют бороздами.

Штробление стен с применением разного инструмента имеет особенности, которые следует учитывать:

  • кирпич и бетонная структура могут содержать полости и небольшие камни, поэтому использовать угловую шлифмашинку следует аккуратно, чтобы не потерять управление;
  • при сверлении дрелью используют сверло с самым большим диаметром, для контроля глубины на нем делают отметку изолентой;
  • в плите перекрытия, которая является основанием пола, нарезать штробы нельзя, прокладывать коммуникации возможно в бетонной стяжке;
  • для монтажа кондиционера нарезают канавки шириной 6 см, глубиной 5 см, в которые можно уложить кабели, трубки с теплоизоляцией и гофрированной трубки для отвода влаги.

Как штробить стены под проводку своими руками

Одним из этапов капитального ремонта в современной квартире или доме является частичная или полная замена электрической проводки. Монтаж розеток и выключателей в местах, где раньше их не было, а также установка дополнительных источников света требует прокладки новых проводов. Чтобы кабели не портили интерьер и не создавали угрозу пожарной безопасности, их рекомендуется спрятать в стене. Для новых ответвлений домашней электрической магистрали нужно штробить канавки, и, если вы не хотите тратить деньги на услуги профессиональных электриков, делать это придется самостоятельно. В этой статье мы разберемся, как штробить стены под проводку, осветим нюансы этой процедуры, а также ответим на вопрос, какими инструментами лучше это делать.

Содержание

  • Штробление стен для прокладки проводов: основные нюансы
  • Штробление стен из газобетона и кирпича
  • Разметка стен и подготовка их к работе
  • Каким инструментом лучше штробить стены?
    • Штробление стен молотком и зубилом
    • Как сделать штробу с помощью перфоратора?
    • Штробление стены болгаркой
    • Прорезание электрической канавки штроборезом
  • Заключение

Штробление стен для прокладки проводов: основные нюансы

Прежде чем штробить стены своего дома под проводку, нужно взять в руки карандаш, лист бумаги и составить подробный план разводки, в котором будет предусмотрено размещение всех электрических элементов – от ламп до выключателей и розеток. Также нужно учитывать материал, из которого построено здание (газобетон, кирпич, дерево), и подобрать инструмент, который наилучшим образом подойдет для обустройства штробы под электрическую проводку.

Распределение электропроводов в стенах зданий регламентируется строительными нормами и правилами, которые нужно изучить хотя бы ознакомительно, поскольку их невыполнение может стать причиной нарушения электробезопасности при выполнении работ. Общие положения этих документов таковы:

  • Штробить стену для прокладки проводов следует таким образом, чтобы канавка была направлена строго вертикально либо горизонтально.
  • Вертикальная штроба должна находиться на расстоянии не меньшем, чем 0,1 м, от стеновых проемов.

Расстояние от электрической канавки до газовой магистрали должно составлять 0,4 м или более.

  • Горизонтальная канавка должна находиться от потолков не менее, чем в 0,15 м.
  • Показатели глубины и ширины штробы не должны быть более 0,025 м, а ее максимальная непрерывная длина не должна превышать 3 м.
  • Разводка не должна иметь большого количества поворотов на пути кабеля к электрическим элементам от распределительных коробок. Более одного углового перехода использовать не рекомендуется.
  • Прокладывать горизонтальные штробы в несущих стенах запрещается.

Планировку разводки необходимо составлять, руководствуясь вышеперечисленными правилами – это позволит провести ее в соответствии с действующими нормативами и без нарушения требований безопасности. Когда электрическая разводка спланирована, можно переходить к следующему этапу работ, на котором производится штробление стен под проводку своими руками.

Штробление стен из газобетона и кирпича

Газобетон отличается очень высокой прочностью, поэтому использование для работы с ними зубила и молотка трудно назвать разумным решением. На вопрос – чем проштробить бетонную стену – мы можем ответить: лучше всего штроборезом. Он позволит прорезать канавку в стене под проводку без пыли, с минимальными временными и трудовыми затратами. Но если вы, как и большинство обычных хозяев, не располагаете такой возможностью, воспользуйтесь перфоратором или болгаркой.

Кирпич – наиболее удобный материал для этой работы. Смесь цемента и песка, которая используется для связи элементов кирпичной стены, легко может быть выбита даже с помощью зубила и молотка, поэтому обустройство горизонтальной штробы не занимает много времени. А вот пробивание вертикальной канавки будет более сложным, поскольку в этом случае придется работать непосредственно с кирпичами.

Разметка стен и подготовка их к работе

Перед началом штробления необходимо выяснить, нет ли на планируемом маршруте прокладки скрытых электрических кабелей. Сделать это можно с помощью специального прибора – трассоискателя, который быстро определит местонахождение провода. Так вы сможете избежать риска, что во время работы инструмент попадет в кабель, находящийся под напряжением.

После этого стену нужно разметить по маршруту прокладки будущей штробы.

Начинать разметку следует от распределительной коробки, а затем вести ее к местам будущей установки электрических устройств (розеток, светильников, выключателей).

Перед тем как проштробить стену, возьмите влажную ткань и закройте ей дверные проемы, чтобы пыль не разлетелась по всему помещению.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

  • Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
  • Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

  • Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
  • Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

  • Зубилом углубить верхний и нижний край разметки.
  • Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
  • Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

  • При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
  • Сменить насадку на перфораторе, установив вместо бура лопатку.
  • Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

  • Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
  • Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Достоинство этого метода заключается в том, что полученная штроба имеет практически идеально ровные края. Недостаток – огромное количество пыли, образующейся при работе.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

Заключение

В этом материале мы разобрались, как правильно штробить стену в комнате под электрическую проводку.

Подобрав инструмент с учетом материала, из которого изготовлены стены, можно быстро справиться с этой работой, не запылив при этом комнату. Как вы могли убедиться, обладая современным инструментом и следуя приведенным рекомендациям, провести электропроводку в своем доме можно самостоятельно, не прибегая к услугам электриков.

Основные советы по штроблению стен под проводку

Основные правила и советы как производится штробление стен. Обзор самых эффективных вариантов штробления в зависимости от инструмента.

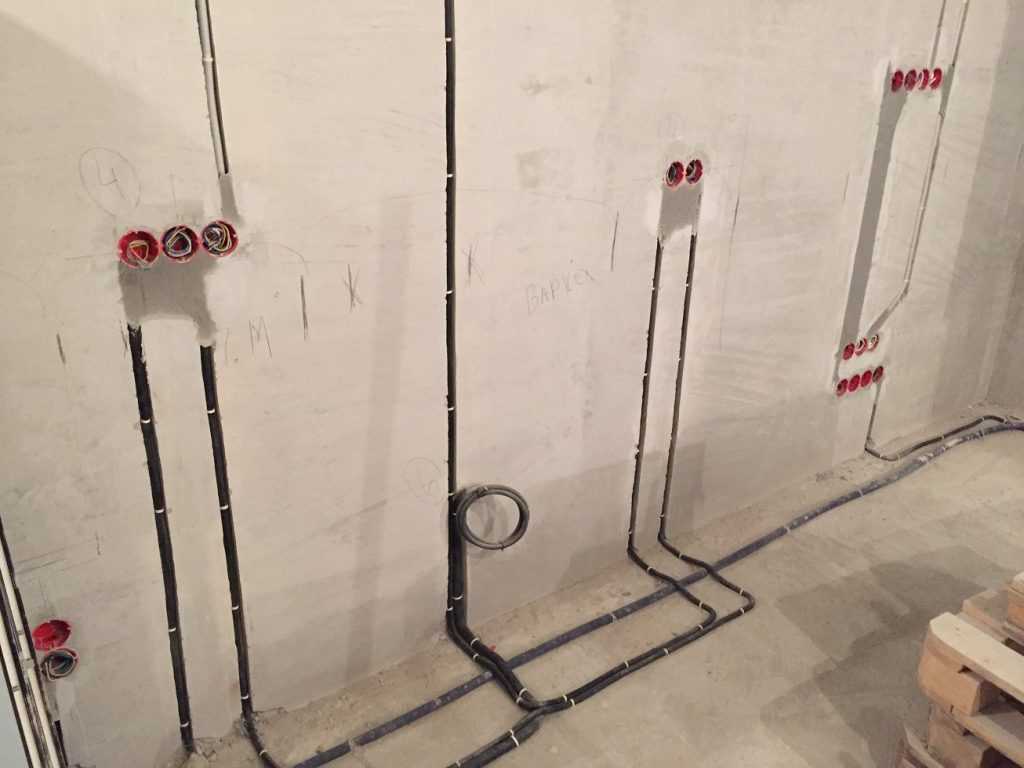

В большинстве случаев проводку делают скрытой — ее прячут в стены, штукатурку, под отделочные материалы. Чтобы ее спрятать в стенах делают канавки, которые называют «штробы» или «штрабы». Процесс изготовления этих канавок называется «штробление» или «штробирование». Это не такое простое занятие и штробление стен под проводку требует знания правил их прокладки, особенности работы с разными материалами.

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

  • Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).
  • Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
  • Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:

         – Отмечаем места расположения розеток/выключателей, светильников.

         – От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.

         – В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.

  • Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.
  • Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
  • Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

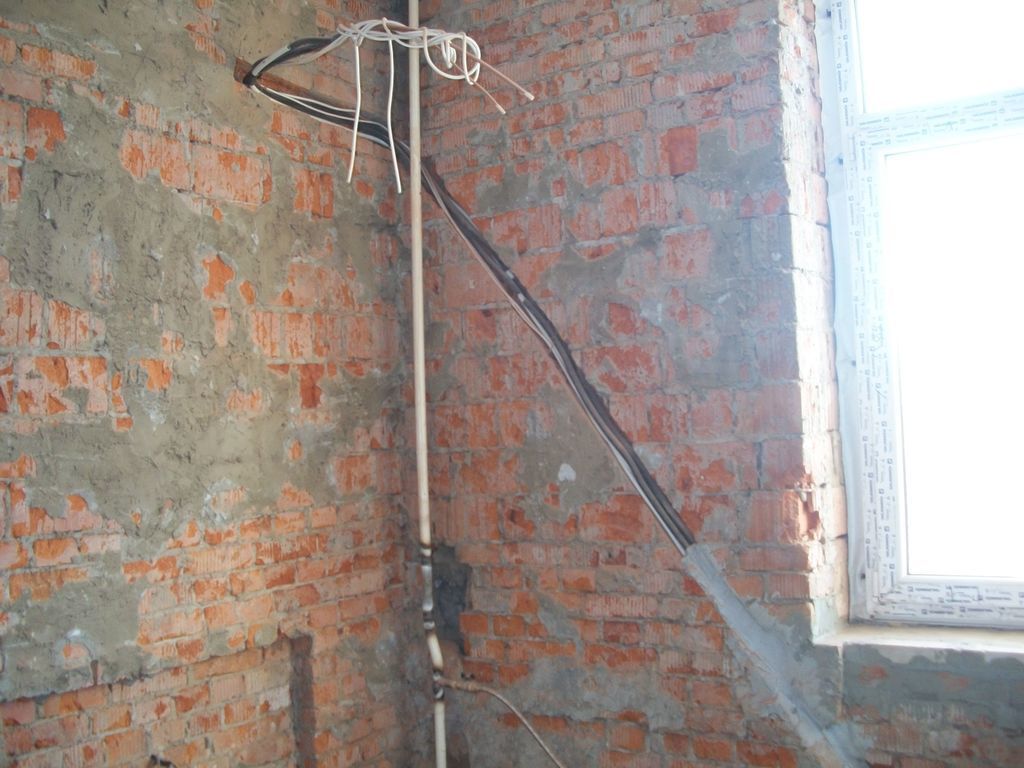

  • Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.
  • Планировать надо так, чтобы не было пересечения канавок.
  • При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
  • От любого другого угла, дверного и оконного проема отступают не менее 10 см.
  • От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

 Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Чем и как сделать штробы в стенах

Для того чтобы проделать в стене канавки-штробы, можно использовать разные инструменты. Можно использовать обычный ручной инструмент — зубило и молоток, но процесс займет много времени и потребует значительных физических усилий. Можно воспользоваться различным электроинструментом — дрелью, перфоратором, УШМ (болгракой). С их помощью процесс ускорится, но работать ими не совсем безопасно. Есть еще специнструмент — штроборез. Он позволяет одновременно прорезать в любой стене две параллельные канавки, что намного облегчает и ускоряет работу. Далее более подробно остановимся на том, как сделать штробы пол проводку в стенах при помощи различных инструментов.

Молоток и зубило

Эти инструменты есть в каждом хозяйстве, а если их нет, потратить придется совсем немного. И это хорошая новость. Плохая состоит в том, что работа пыльная и довольно тяжелая в физическом плане. Порядок действий такой:

  • На участке небольшой длины — от 20 до 50 см — прорубают вдоль нанесенных линий штукатурку на глубину около 2 см. При этом зубило ставят перпендикулярно поверхности стены и просто пробивают толщу материала.
  • На обработанном участке убирают материал между двух получившихся канавок. Для этого будило ставят под углом, откалывая кусочки.
  • Продолжают на том же участке.

 Такой способ штробления стен под проводку требует много времени. Ускорить его можно, если использовать для прокладки канавок электроинструмент.

Болгарка (УШМ)

Установив на угло-шлифовальную машинку (УШМ) диск, которым можно резать кирпич или бетон (выбираете в зависимости от типа материала), канавки для штроб можно сделать быстро.

Но использовать болгарку для штробления стен под проводку — не лучший выбор. Это очень опасный способ. В кирпичной или бетонной стене часто встречаются неоднородности — полости, камешки, каверны и т.д. Попав на одно из таких мест можно потерять контроль над инструментом и получить травму. Потом, если у вас нет огромного опыта работы с этим инструментом, выберите любой другой способ. Пусть — более медленный. Зато более безопасный.

Дрель

Использование дрели для штробирования стен под проводку — это как раз тот, более безопасный альтернативный метод. Выбираете самое толстое сверло, которое можно установить в патрон, насверливаете ряд отверстий на небольшом расстоянии друг от друга. Глубина сверления небольшая — около 2 см, так что много времени это не займет. Чтобы можно было легко контролировать глубину, на сверле, чуть выше нужной отметки, наклеивают полосу цветной изоленты (можно — цветного скотча). Сверление прекращают, когда до отметки остается совсем немного.

Полученную цепочку отверстий нужно превратить в канавку. Сделать это можно зубилом и молотком (или УШМ — все с тем же риском).

Перфоратор

Перфоратор можно использовать только для удаления материала между двумя параллельными канавками. Это хорошая замена зля зубила и молотка. Штробление стен под проводку делают при помощи насадки и виде лопатки нужной ширины (чуть меньше 2 см).

При удалении сердцевины, жало насадки ставят под углом к стене, направляя ее вдоль штробы. При работе откалываются довольно большие куски, так что надо быть осторожными.

Второй способ использования перфоратора — сразу делать штробу без предварительного изготовления параллельных канавок. Это ускоряет работу, но стенки получаются очень неровные, ширина «гуляет». И еще: возможно придется выравнивать дно полученной штробы при помощи зубила и молотка. Перфоратор — мощный инструмент, и убрать несколько миллиметров с его помощью сложно. Потому придется подправлять недостатки вручную. И, все равно, в результате вид у штробы будет «не очень». Это абсолютно не влияет на конечный результат, но не всем подобная «неопрятность» нравится.

Штроборез

Это профессиональный инструмент, предназначенный именно для нарезания канавок для штроб. Его описываем последним, так как оборудование недешевое, узкого назначения. Пригодно только для конкретного вида работ и покупать его исключительно чтобы сделать штробление стен под проводку один раз никто не будет. Найти его можно, разве что в больших пунктах проката техники.

В этом инструменте есть два пильных диска, которые выставляются в нужное положение. Диски разводятся на требуемое расстояние, выставляются по высоте, обеспечивая нужную глубину пропила. Инструмент довольно тяжелый, потому вертикальные штробы удобнее делать сверху-вниз. В этом случае требуется прилагать меньшие усилия, так как он опускается под действием собственной силы тяжести.

Штробление стен под проводку: особенности для стен из дерева и пенобетона

Описанный порядок действий универсален и инструментами можно штробить стены из любого материала. Но, есть некоторые специфические инструменты, которыми можно работать только по дереву или пенобетону.

Начнем с деревянных стен. В них скрытую проводку делают редко, так как кабель надо прокладывать в негорючих цельнометаллических лотках. Это значит, что надо делать глубокие и широкие штробы, что значительно снижает теплоизолирующие свойства стен. Тем. не менее, так делают.

Из описанных выше инструментов не стоит применять болгарку — диск может запутаться в уплотнителе, проложенном между бревен или брусом. Есть и два специфических инструмента, которыми можно работать далеко не со всеми материалами:

  1. Цепная пила. Ею можно не только пропилы сделать, но и удалить середину. Но для этого требуется высокий уровень владения инструментом. Обычно же просто делают две канавки и при помощи стамески и молотка удаляют середину.
  2. Фрезер. Если у вас есть ручной фрезер, подобрав правильную насадку можно не только канавки сделать. Работать им дольше, чем цепной пилой, но быстрее чем стамеской.

Из этих двух инструментов более безопасен ручной фрезер. Его проще контролировать, он менее мощный и более предсказуемый.

В последнее время все чаще дома стали строить из пеноблоков. В них штробление стен под проводку идет быстрее — материал мягкий, его можно даже теркой, ложкой, ножом скрести… тем более стамеской.

Но чтобы работа шла быстрее, есть для проделывания канавок специальный штроборез по пенобетону. Это отрезок трубы с приваренной ручкой и треугольным или квадратным выступом, который и проделывает в материале канавку. Этот ручной инструмент, работать им несложно. Могут возникнуть затруднения только если пеноблок клали не на специальный клей, а на раствор. Шов при этом получается довольно толстый и его этим штроборезом не возьмешь. Тогда придется или УШМ использовать или «добивать» стамеской с молотком. Но эти инструменты дают слишком много пыли.

Как лучше работать

Штробление стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т. д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Штробление стен под проводку: инструменты, правила

Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.

Содержание статьи

  • 1 Правила штробления
  • 2 Инструмент для штробления и техники выполнения
  • 3 Чем делать штробы в древесине
  • 4 Чем проделать канавки под проводку в газобетоне
  • 5 Штробление стен из кирпича
  • 6 Можно ли штробить несущие стены
  • 7 Штробление стен под проводку: порядок и техника безопасности

Правила штробления

Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка. С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных детекторов проводки, но и сама прокладка должна быть предсказуемой. Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:

Это общие правила, которые касаются штробления стен под проводку.

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

  • Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

    Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

  • Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
  • Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.

    Сначала делают параллельные канавки, затем середину удаляют

  • Дрель. Это не самый лучший способ, но лучше чем штробить вручную зубилом. По намеченной линии насверливают недалеко друг от друга ряд отверстий большого диаметра. Большой глубины тут не требуется — не более 20 мм, так что времени много не занимает. Полученную цепочку отверстий при помощи перфоратора или зубила и молотка превращают в канавку.

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской.  Но кроме этих инструментов есть еще несколько специфических:

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Чем проделать канавки под проводку в газобетоне

При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.

Штроборез для газоблоков

Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Штрабы в кирпиче делать проще

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Можно ли штробить несущие стены

По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.

По готовому проекту штробление стен под проводку делать безопасно

Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.

Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Штробить стены надо в респираторе и защитной одежде

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.

Штробление стен болгаркой под проводку без пыли

Любой мастер знает, что при замене проводки в квартире приходится проделывать отверстия в стенах. Образующаяся при этом строительная пыль оседает по всему помещению. Можно ли облегчить процесс работы и последующую уборку?

Несколько советов, как осуществить штробление без пыли, полезны будут тем, кто затевает ремонт.

Чем штробят стены

Стандартное расположение светильников или розеток не всегда устраивает владельца квартиры. В этом случае встает вопрос об их переносе на другое место. Для этого необходимо проделать борозды или отверстия в стенах или потолочном перекрытии. В многоэтажных домах они выполнены из бетона или кирпича. Поэтому при необходимости штробить стены под проводку лучше заранее озаботиться тем, чтобы избежать большого количества пыли.

Проделать штробы в стене можно вручную, но при необходимости укладки кабеля большой длины это займет много времени. Поэтому лучше воспользоваться электроинструментом. Для работ такого рода используют:

  • перфоратор,
  • болгарку,
  • штроборез,
  • ударную дрель,
  • стаместку и молоток.

Использование перфоратора имеет целый ряд недостатков. Во-первых, инструмент производит много шума. Поэтому если работы ведутся в жилом помещении многоэтажки, придется договариваться с соседями. Процесс штробления перфоратором довольно трудоемкий и занимает много времени. К тому же полученные в результате углубления имеют неровный край. Традиционная «болгарка» с алмазным кругом дает отверстия с качественной кромкой, но сами углубления имеют неровную поверхность. Это создает риск повреждения проводки, к тому же в процессе образуется слишком много пыли.

Идеальным вариантом будет штроборез. С его помощью быстро и легко можно проделать отверстия и борозды под электрический кабель. Этот инструмент осуществляет резку двумя дисками. Они изолированы кожухом, который перекрывает место соприкосновения с поверхностью. Это дает возможность пробить борозды разной глубины. Штробы получаются гладкими внутри, а их края остаются ровными.

При отсутствии электроинструмента, сделать штробу можно и вручную. С этой целью используют стамеску и молоток. Такой приём не подойдет для твердых материалов вроде силикатного кирпича или бетона. При помощи стамески в стене пробивают бороздку, которую затем углубляют и расширяют. Инструмент при этом держат в правой руке, параллельно поверхности, и ударяют по нему молотком.

Как избавиться от пыли при штроблении

Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.

Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.

Снизить запыленность помещения помогут следующие мероприятия:

  • пол закрывают пленкой,
  • над входом закрепляют промышленную штору или ткань,
  • перед дверью кладут влажный половик.

После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Если вам понадобиться резать кабель, то используйте инструмент для разделки бронированного кабеля.

Канал заделывают шпаклевочной массой, штукатуркой или гипсом.

Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:

  • гофрорукава,
  • кабель-каналы,
  • коробы.

Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.

Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.

чем сделать без пыли, можно ли перфоратором

Во время ремонта требуется прорезать штробы, чтобы скрыть провода. Покупать штроборез, если редко его применять, дорого и невыгодно, когда человек не планирует заниматься ремонтом постоянно. Существуют ли возможности и инструкции того, как сделать штробу без штробореза, — об этом подробно расскажет статья.

Содержание

  1. Штробление стен без профессионального оборудования
  2. Как это можно сделать, не имея штробореза
  3. Чем и как сделать штробы в стенах
  4. Болгарка УШМ
  5. Перфоратор
  6. Молоток и зубило
  7. Дрель
  8. Как проштробить стену под проводку своими руками
  9. Пошаговое описание процесса, как избежать появления пыли
  10. Какие конструкции запрещено штробить

Штробление стен без профессионального оборудования

Чтобы проложить провода, есть два способа — делать это так, чтобы они были видны или скрыть в специально сделанных канавках — штробах. В первом случае это выполняют с меньшими усилиями, но в результате провода будут видны и не защищены от возможных повреждений. Во втором случае они укрыты надёжно в толще стены, и потребуется обеспечить для проводов углубления.

Как это можно сделать, не имея штробореза

Если нет специализированного, то существуют другие способы, как штробить стены под проводку без пыли. Применяют разнообразные доступные инструменты. Для канавок берут такие инструменты:

  1. Молоток вместе с зубилом – такой вариант распространён.
  2. Дрелью сделают более аккуратное углубление.
  3. Перфоратором легко работать даже с бетонными стенами.
  4. Болгарка с перфоратором сделает аккуратные канавки.

При отсутствии таких инструментов штроборез делают самостоятельно. Это стальная конструкция с двумя ручками, на которой под углом прикреплено небольшое стальное кольцо с заточенным краем. Обработку выполняют, процарапывая поверхность с максимальным усилием. Часто использование перечисленных инструментов решает проблему того, чем штробить газобетон под электрическую проводку.

Чем и как сделать штробы в стенах

Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.

Болгарка УШМ

Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.

Перфоратор

Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.

Обратите внимание! Через короткие расстояния (1-1,5 см) пробивают углубления бурами. Затем лопаткой выравнивают. У готовой штробы будут незначительные неровности. Однако она окажется намного аккуратнее по сравнению с получаемой в результате работы зубилом или дрелью.

Молоток и зубило

Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.

Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.

Дрель

Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.

Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.

Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.

Как проштробить стену под проводку своими руками

Перед тем, как начать работу, убеждаются в том, что на пути нет действующего кабеля. Это легко сделать с помощью специального индикатора, который чувствует наличие электромагнитного поля.

Пошаговое описание процесса, как избежать появления пыли

Чтобы выполнить эту работу, нужно тщательно следовать правилам. Штробирование проводят до того, как будет положена штукатурка. Это необходимо для создания максимально ровной поверхности. Чтобы сделать штробы своими руками, нужно выполнить следующие действия:

  1. Поверхность стены, на которой проводится работа, должна быть очищена. Если на ней есть старые обои или другие материалы, их нужно убрать.
  2. Перед началом проведения работ делают рабочую схему, где должно быть подробно указано расположение штроб. На ней необходимо нарисовать схемы разводки выключателей и розеток.
  3. Теперь нужно перенести пометки со сделанного эскиза на стену. Там отмечают, как будут проходить провода.
  4. Желательно ознакомиться с документом СНиП 3.05.06-85, в котором подробно описаны требования к проведению штробирования. В частности, указано, что участки электропроводки должны располагаться параллельно основаниям стены. При необходимости это можно проверить лазерным уровнем.
  5. Выполняя работу, надо обеспечить для себя безопасность. Рекомендуется действовать в респираторе и защитных очках. Во время работы обеспечивают проветривание.
  6. Делают углубления для розеток и выключателей.
  7. Создают канавки в соответствии с выбранным типом инструмента.
  8. Прокладывают кабели, выполняют фиксацию внутри канавок. Проверяют на целостность изоляции, отсутствие изломов заранее и после укладки.
  9. После того, как будет проложен провод, штробу заделывают. Для этого применяют гипс, штукатурку или алебастровый порошок.
  10. В доме монтируют розетки и выключатели, если для них готовились отверстия. Если они будут расположены снаружи, то монтаж выполняют после финальной отделки.

Внимание! Глубина и ширина штробы зависят от используемого провода. Если ширина кабеля равна 4 мм, то достаточно канавки шириной 1 см и толщиной 1,5 см.

Какие конструкции запрещено штробить

Если ознакомиться с технологией штробирования и подготовить соответствующие инструменты, может возникнуть мнение, что прокладывать канавки можно в любом месте, где это удобно для владельца. На самом деле существуют строгие правила для проведения работ. Нужно выполнять условия, изложенные в СНиП 3.05.06-85.

Чтобы лучше понять, какие существуют ограничения, стоит разобраться, какие бывают стены в кирпичном или панельном доме. Как известно, несущие отличаются высокой прочностью. Они бывают наружными или внутренними. В первом случае штробы делать разрешено, во втором — нет. Если получить разрешение в контролирующем муниципальном органе, то выполнение работы разрешается.

Нельзя делать штробы в полу перекрытия панельного дома. Когда нужно устанавливать провода, то в таком случае для них предусматривают место в бетонной стяжке. Потолок штробить можно только в одном случае — по прямой к осветительному прибору. Не делают канавки рядом с трубами.

Внимание! Если в квартире железобетонные перегородки, то в них делать канавки не рекомендуется, так как это приведёт к растрескиванию монолита. Делают только канавки предельно малой глубины при условии, что не будут задеты армирующие прутья.

В деревянных стенах для скрытия проводов стены пропиливают на нужную глубину. Этот процесс сложный, поэтому предпочитают располагать провода снаружи. В стенах из гипсокартона канавки не делают. Провода укладывают между профилями.

Как сделать любой свет стробоскопом, используя всего два транзистора

Вы здесь: Главная / Декоративное освещение (Дивали, Рождество) / Как сделать любой свет стробоскопом, используя всего два транзистора 2022 by Swagatam 131 Комментарии

Если вы считаете стробоскопы очень интересными, но разочарованы тем фактом, что эти замечательные световые эффекты можно получить только с помощью сложной ксеноновой трубки, то, вероятно, вы сильно ошибаетесь.

Любой свет можно сделать стробоскопом, если у вас есть соответствующая схема управления, способная управлять различными осветительными устройствами для создания желаемого эффекта стробоскопа.

Настоящая статья показывает, как такую ​​базовую схему, как мультивибратор, можно модифицировать различными способами и сделать совместимой с обычными лампочками, лазерами, светодиодами для получения впечатляющих световых импульсов.

Проблесковый маячок можно использовать для предупреждения, научного анализа или в качестве развлекательного устройства, независимо от того, что может быть применено, эффекты просто ослепительны. На самом деле можно сделать любой источник света стробоскопом с помощью соответствующей схемы управления. Объясняется схемами.

Содержимое

Свет, когда его заставляют мигать или мигать, действительно выглядит довольно привлекательно, и именно поэтому они используются во многих местах в качестве предупреждающего устройства или для украшения.

Однако проблесковый маячок, в частности, также может считаться мигающим светом, но он однозначно отличается от обычных световых мигалок. В отличие от них в стробоскопическом свете схема включения/выключения настолько оптимизирована, что производит резкие ослепляющие импульсные вспышки света.

Нет сомнения, почему они чаще всего используются в сочетании с быстрой музыкой для повышения настроения на вечеринке.

В настоящее время зеленые лазеры широко используются в качестве стробирующих устройств в залах для вечеринок и на собраниях и стали фаворитами среди нового поколения.

Будь то светодиоды, лазеры или обычная лампа накаливания, все они могут мигать или, скорее, стробировать с помощью электронной схемы, способной производить требуемое импульсное переключение в подключенном элементе освещения.

Здесь мы увидим, как мы можем сделать любой свет стробоскопом, используя простую электронную схему.

Следующий раздел познакомит вас с деталями схемы. Давайте рассмотрим это.

Пульсация любого света для создания эффекта стробоскопа

В одной из моих предыдущих статей мы наткнулись на симпатичную маленькую схему, способную создавать интересные стробоскопические эффекты с помощью нескольких подключенных светодиодов.

Но эта схема подходит только для управления маломощными светодиодами и поэтому не может применяться для освещения больших площадей и помещений.

Предлагаемая схема позволяет управлять не только светодиодами, но и мощными осветительными средствами, такими как лампы накаливания, лазеры, КЛЛ и т.д.

На первой диаграмме показана простейшая форма схемы мультивибратора с использованием транзисторов в качестве основных активных компонентов. Подключенные светодиоды можно настроить на стробоскоп, соответствующим образом отрегулировав два потенциометра VR1 и VR2.

ОБНОВЛЕНИЕ:

В этой статье я объяснил несколько транзисторных схем стробоскопа, однако показанная ниже конструкция является самой простой и протестирована мной. Таким образом, вы можете начать с этого дизайна и настроить его в соответствии со своими предпочтениями и вкусами.

Примечание. Горшок на 10 000 показан неправильно. Замените его на банк на 100 000.

Приведенная выше схема является основой для всех последующих схем с некоторыми соответствующими изменениями и дополнениями.

Использование лампы-фонарика в качестве стробоскопа

Например, если вы хотите с ее помощью освещать и пульсировать маленькой лампочкой фонарика, вам просто нужно выполнить простые изменения, как показано на второй схеме.

Здесь, добавив силовой PNP-транзистор и запустив его через коллектор T2, можно легко заставить лампу факела стробировать. Конечно, оптимальный эффект достигается только при правильной настройке двух потенциометров.

Как уже говорилось в предыдущем разделе, в настоящее время очень популярны зеленые лазерные указки; на приведенной диаграмме показан простой метод преобразования вышеуказанной схемы в пульсирующий зеленый стробоскопический свет лазерной указки.

Здесь стабилитрон вместе с транзистором работает как цепь постоянного напряжения, гарантируя, что на лазерную указку никогда не подается напряжение, превышающее его максимальное номинальное значение.

Это также гарантирует, что ток лазера никогда не превысит номинальное значение.

Этот стабилитрон и транзистор функционируют как источник постоянного напряжения, а также непрямой источник постоянного тока для лазера.

Использование лампы переменного тока 220 В или 120 В в качестве стробоскопа

На следующей диаграмме показано, как сетевую лампу переменного тока можно использовать в качестве источника стробоскопического света с помощью приведенной выше схемы. Здесь симистор образует основной коммутирующий компонент, получающий необходимые стробирующие импульсы от коллектора T2.

Таким образом, мы видим, что с помощью приведенных выше схем становится очень легко сделать любой свет стробоскопом, просто выполнив соответствующие модификации в простой схеме на основе транзистора, как объяснено в приведенных выше примерах.

Список деталей
  • R1, R4, R5 = 680 Ом,
  • R2, R3 = 10K
  • VR1, VR2 = 100K POT
  • T1, T2 = BC547,
  • T3, T4 = BC5757
    • , T3, T4 = BC5757, T3, T4 = BC5757957,, T3, T4 = BC57957,, T3, T4 = BC57957,, T3, T4 = BC57. C2 = 10 мкФ/25 В
  • Симистор = BT136
  • Светодиоды = по выбору

Схема полиции стробоскопа

Для медленной леты Используйте следующие детали:

  • R1, R4 = 680 ω
  • R2, R3 = 18K
  • C1 = 100 ZF
  • C2 = 10086
  • . T2 = BC547

Для быстрого приставления используйте следующие части

  • R1, R4 = 680 ω
  • R2, R3 = 10K
  • PRESET = 100K
  • C1 = 47 мкл
  • C2 = 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47.
  • C1 = 47 м. , T2 = BC547

Светодиодный стробоскоп мощностью 36 Вт с регулируемым током

Эта схема светодиодного стробоскопа мощностью 36 Вт с функцией контроля тока была заказана одним из преданных читателей сайта, г-ном Рохитом.

Идею дизайна можно узнать из следующего пояснения:

Я пытаюсь сделать светодиодный стробоскоп с быстрой вспышкой, подобный тем, которые используют операторы для фотосъемки. Я видел на вашем веб-сайте несколько схем, касающихся светодиодов, таких как драйвер постоянного тока, питание светодиодов высокой мощности, светодиодный стробоскоп. Однако я думаю, что мое приложение представляет собой комбинацию этих проектов.
Итак, что я хочу сделать, это питание светодиодов мощностью 18 Вт или 36 Вт для вспышки в 1 микросекунду и мне нужен драйвер постоянного тока, чтобы каждая вспышка имела одинаковую интенсивность.
Я надеюсь услышать от вас скоро. Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы по электронной почте или позвоните мне для дальнейшего обсуждения

Полная электрическая схема для светодиодного стробоскопа мощностью 36 Вт с функцией управления током представлена ​​на следующем изображении:

Список деталей
  • Все резисторы на 1/4 Вт 5%, если не указано иное
  • 1K = 4nos
  • 330 ohms = 1no
  • 56K = 1no
  • 100k preset = 1no
  • RX = as given in the diagram
  • Capacitors
  • 10uF/25V Electrolytic = 2nos
  • Transistors
  • BC547 = 2 шт.
  • TIP142 = 1 шт.
  • 2N2222 = 1 шт.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете общаться через комментарии, я буду очень рад помочь!

Светодиодные стробоскопы Часто задаваемые вопросы

Если вас интересуют стробоскопы для автомобилей, то вы обратились по адресу. Ниже мы углубимся в мельчайшие детали стробоскопов транспортных средств, предоставив ответы, которые вам нужны для обоснования вашего решения о покупке. Стробоскопы не должны быть сложными, и после прочтения этого часто задаваемых вопросов вы будете в курсе и будете готовы к покупке.

Что такое стробоскоп?

Проблесковый маячок — это устройство, излучающее свет определенного типа. Слово происходит от греческого термина strobos, что означает «действие кружения».

С нестробоскопическими лампами, такими как стандартные лампочки, которые есть в вашем доме, создается постоянный источник света. Это не относится к стробоскопам; стробоскопы производят непрерывные вспышки (или кружение) света. Свет, излучаемый стробоскопом, обычно очень яркий, так как для каждой «вспышки» света может использоваться больше энергии, чем для поддержания непрерывного луча света (как при стандартном свете).

Типичный коммерческий стробоскоп производит от 10 до 150 Дж энергии, что является невероятно мощным и его можно увидеть с большого расстояния. Стробоскопы можно использовать одним из двух способов:

  • В качестве мигающего света, в основном используемого для создания эффектов на концерте или в машине скорой помощи.
  • В «непрерывном» режиме, когда вспышки расположены таким образом, что невооруженным глазом почти невозможно сказать, что они мигают. Этот тип освещения позволяет создавать непрерывный пучок яркого света, но чаще используется в фотографии, чем в транспортных средствах.

Светодиоды естественно белого цвета, но производимый пучок света можно окрашивать для определенных целей с помощью специальных гелей.

Проблесковые огни, прикрепленные к транспортным средствам, часто называют «проблесковыми сигнальными огнями» или «проблесковыми сигнальными огнями». Вспышки света могут мигать в определенной последовательности, известной как шаблон, и многие источники света имеют множество вариантов шаблона.

Как стробоскопы используются в автомобилях?

Проблесковые маяки стали обычным явлением для многих типов транспортных средств. Они используются для ряда целей, но обычно используются для повышения осведомленности. Проблесковый маячок на транспортном средстве может помочь предупредить других участников дорожного движения о присутствии транспортного средства, что полезно в чрезвычайных ситуациях. Например, подумайте об огнях, которые машина скорой помощи использует, чтобы предупредить других участников дорожного движения о своем присутствии; обычно это будет стробоскоп.

Школьные автобусы также часто используют проблесковые маячки, чтобы помочь противодействовать проблемам с проблемными условиями вождения, такими как сильный туман, который, безусловно, является наиболее эффективным светом, чтобы «разрезать» его. В результате автобус становится более заметным для других участников дорожного движения, которые знают, что нужно быть более осторожным в этом районе из-за наличия приоритетного транспортного средства.

Проблесковые маяки не особенно подходят для освещения пути транспортного средства. Если вы хотите улучшить луч света вашего автомобиля, то обычно лучшим выбором являются стандартные светодиодные полосы. Из-за мигающего характера стробоскопов нельзя полагаться на то, что они создают непрерывный луч света, который может помочь обеспечить дополнительную видимость для водителя. Хотя обеспечение видимости является важной функцией, это видимость для других участников дорожного движения в целях повышения осведомленности, а не для автомобиля с установленными фарами.

Что такое проблесковый маячок?

Проблесковые маячки Hideaway очень популярны в автомобилях, так как их «укрытие» является их основным преимуществом.

Со стандартными автомобильными фарами установленные фары обычно видны в любое время. Они очевидны для наблюдателя благодаря приспособлениям, прикрепленным к крыше или решетке автомобиля. Это не проблема для многих транспортных средств, таких как специальные машины скорой помощи, но может быть проблематичным для пожарных-добровольцев и медицинских работников. В конце концов, обычно это их личный автомобиль, к которому они прикрепляют фары, и они могут не обязательно ценить потерю эстетики из-за постоянной установки тяжелых фар.

Проблесковые маячки для убежищ — решение этой проблемы. Эти стробоскопы скрыты от глаз, как следует из названия. Их можно спрятать в существующих фарах автомобиля или установить на поверхность. Как и следовало ожидать, фонари для укрытия очень маленькие — светодиодный стробоскоп ANT 6-3 Hideaway LED имеет диаметр всего 1,5 дюйма. Несмотря на небольшой размер, этот фонарь может излучать поразительно яркий луч света, но автомобиль, на котором он установлен, выглядит почти так же, как и всегда.

Кто может использовать стробоскопы на своем автомобиле?

Технически установить светодиодные стробоскопы на свой автомобиль может любой желающий, а вот можно ли их использовать – другой вопрос. Этот вопрос обычно решается в первую очередь на государственном или даже муниципальном уровне, и существуют ограничения на цвета, которые вы можете использовать.

Проблесковые маяки чаще всего устанавливаются на транспортные средства следующих групп:



  • Добровольные пожарные и бригады скорой помощи, особенно проживающие в сельской местности, где уличное освещение может быть минимальным на проселочных дорогах.
  • Строители.
  • Эвакуаторы и эвакуаторы.
  • Люди, выполняющие официальную государственную работу, где может потребоваться дополнительная видимость.

Если вы хотите использовать стробоскопическое освещение на бездорожье или на частной территории, ограничений нет — вы можете иметь столько, сколько считаете нужным, а цвета — на ваш выбор.

Проблесковые маячки какого цвета могут быть у пожарных-добровольцев?

Ответ на этот вопрос во многом зависит от вашего состояния; Правила использования стробоскопов для пожарных-добровольцев определяются на уровне штата, а не на федеральном уровне.

Однако можно с уверенностью заключить, что крайне маловероятно, что ваш штат позволит вам использовать красные или синие стробоскопы на вашем автомобиле. Это просто потому, что эти цвета обычно предназначены для профессиональных парамедиков, пожарных или полицейских, которые работают в профессиональном транспортном средстве. По понятным причинам использование этих цветов гражданскими лицами создает путаницу, чего власти хотят избежать.

Проблесковый маячок какого цвета прорезает туман?

Как мы уже упоминали ранее на примере школьного автобуса, стробоскопы отлично прорезают туман, но лучше ли один цвет для этой задачи, чем остальные?

По общему мнению, чем длиннее длина волны света, тем лучше он способен пробиться сквозь туман. Красный свет занимает первое место в этом списке с длиной волны от 620 до 750 нанометров. Однако, если вы не можете использовать красный свет из-за государственных ограничений, следующим лучшим вариантом будет оранжевый свет (590-620 нм), а затем желтый свет (570-590 нм).

При покупке стробоскопов для пробивания тумана следует избегать фиолетового (всего 380–450 нм) и синего света (450–49 нм).5 нм).

Какой самый яркий стробоскоп для укрытия?

Как правило, чем выше мощность, тем ярче свет. Мы продаем несколько различных скрытых стробоскопов, но если вам нужна яркость, мы рекомендуем некоторые из следующих:

Если вы ищете полный комплект, в котором используются ксеноновые лампы…

  • 160 Вт, 8 головных стробоскопов Световой комплект
  • Комплект стробоскопической лампы с 6 головками мощностью 120 Вт

Или, если вы предпочитаете использовать светодиодные лампы…

  • Высокий светодиодный проблесковый маячок Hideaway 12
  • Светодиодный проблесковый маячок ANT 6-6 Hideaway

При выборе яркости важно учитывать назначение этих источников света. По большей части стробоскопы используются для осознания. По сути, если свет достаточно яркий, чтобы его можно было увидеть в сложных условиях — например, ночью или при неблагоприятных погодных условиях, — то можно с уверенностью сделать вывод, что он достаточно яркий. Вы стремитесь привлечь внимание и повысить безопасность, а не ослеплять других участников дорожного движения, поэтому имейте это в виду при выборе яркости фар.

Кто продает стробоскопы для автомобилей?

Да! Мы будем более чем рады помочь вам сделать правильную покупку для вас. У нас есть целый ряд различных стробоскопов, которые гарантируют, что все, что вам нужно, будет легко получить.

Что необходимо для подключения светодиодных стробоскопов к автомобилю?

Мы говорили об этом раньше, но вот краткий обзор основ:

  • Отсоедините аккумулятор вашего автомобиля или грузовика. Поскольку вы собираетесь работать с электрическими компонентами вашего автомобиля, это необходимый шаг, и его нельзя избежать.
  • Карандашом отметьте, где вы хотите расположить блок. Убедитесь, что стробоскопы не расположены рядом с движущимися частями двигателя или кузова автомобиля.
  • Просверлите отверстия по карандашным отметкам.
  • Вставьте винты в только что просверленные отверстия. Наши наборы поставляются со всем необходимым оборудованием, поставляемым в упаковке.
  • Подсоедините провода к самому стробоскопу.
  • Подсоедините провода к переключателю/блоку управления.
  • Подсоедините положительный провод коробки к встроенному предохранителю, соединив предохранитель с положительной клеммой аккумулятора.
  • Подсоедините отрицательный провод и провод заземления к аккумулятору.
  • Подсоедините аккумулятор.

Если чтение вышеизложенного заставляет вас нервничать, лучше всего обратиться к профессионалу, чтобы выполнить эту работу от вашего имени. Профессионал может обеспечить безопасное и эффективное соединение, которое будет работать каждый раз. Процесс не должен быть слишком дорогим, так как это относительно быстрая работа. Кроме того, любые понесенные расходы более чем оправданы, если сравнивать их с последствиями для вашего автомобиля и для вас в результате некачественно выполненной самостоятельной установки. Поищите цитаты, если вы недостаточно уверены, чтобы взяться за работу самостоятельно.

Что необходимо для подключения светодиодных стробоскопов к автомобилю?

Все необходимое крепежное оборудование будет поставляться с вашими светодиодными стробоскопами при покупке у нас, но вам нужно будет предоставить свои собственные инструменты, чтобы убедиться, что вы можете выполнить работу. Вам также могут понадобиться дополнительные отрезки провода, проволочные обмотки и соединители.

Проблесковые маячки какого цвета разрешены в разных штатах?

Чтобы ответить на этот вопрос, мы настоятельно рекомендуем свериться с нашей картой по штатам. По большей части можно с уверенностью предположить, что вы не можете использовать красные или синие мигающие огни на своем автомобиле, поскольку они зарезервированы для автомобилей экстренных служб.

Наиболее часто разрешенными цветами являются желтый, белый и янтарный, хотя вам нужно будет проверить это с помощью карты, чтобы быть на 100% уверенным. Если вы хотите убедиться, что ваш выбор цвета полностью законен, то нет ничего плохого в том, чтобы позвонить в местные органы власти, чтобы проверить их последние законы по этому вопросу.

Если вы не хотите использовать стробоскопы на дорогах общего пользования (например, вы хотите использовать фонари на принадлежащих вам частных сельскохозяйственных угодьях), то ограничений нет.

Сколько полицейских стробоскопов можно установить на транспортное средство?

Если вы сотрудник полиции и хотите оборудовать свой личный автомобиль, то вам будет приятно узнать, что нет никаких ограничений на количество фонарей, которые вы можете установить на свои автомобили, хотя вам может потребоваться уточнить это в вашем отделе. во-первых, поскольку у них есть определенные правила или рекомендации. Тем не менее, важно спросить себя, сколько вам нужно. Если вы просто хотите предупредить публику, то яркость и мощность стробоскопов гарантируют, что вам нужно выбрать только небольшой выбор источников света для максимальной эффективности.

Предупреждение: если вы все же установите на свой автомобиль огромное количество фар, есть риск, что вас назовут «халявщиком» — несколько уничижительное прозвище для тех, кто перебарщивает с установкой фар!

Сколько стоит установка светодиодных стробоскопов?

Если вы устанавливаете светильники самостоятельно, то относительно немного, особенно если у вас уже есть набор инструментов с необходимыми отвертками.

Если вы просите профессионала установить светильники от вашего имени, то цены варьируются в зависимости от вашего местоположения и количества светильников, которые вы установили. Лучше всего позвонить в несколько ближайших к вам автомагазинов, чтобы узнать цены, а затем выбрать тот, который соответствует вашему бюджету.

В заключение

Надеемся, наши руководства по стробоскопам для автомобилей оказались полезными для вас. Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к нам — мы будем более чем рады помочь!

Схемы подключения + тестовые стробоскопы — Ikelite

Используйте соответствующую схему ниже, чтобы помочь в тестировании и анализе синхрокабелей и стробоскопов Ikelite. Например, если к стробоскопу подключен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для проверки работы стробоскопа. Если проверяется непрерывность шнура, на схемах указывается соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр для проверки непрерывности.

Пожалуйста, будьте внимательны и соблюдайте крайнюю осторожность при использовании этих электрических схем для проверки запуска стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для проверки и ремонта по мере необходимости.

Переборка Ikelite TTL

Посмотрите на перегородку Ikelite, установленную на стробоскопах и корпусах, со штифтами внизу, как показано справа. Подключение ЗАЗЕМЛЕНИЯ к ТРИГГЕРУ должно привести к срабатыванию стробоскопа.

При попытке установить перегородку Ikelite мы используем следующие цветовые обозначения:

  • Красный провод Индикатор ГОТОВНОСТИ
  • Зеленый провод QUENCH
  • Черный провод ЗАЗЕМЛЕНИЕ
  • Белый провод ТРИГГЕР
  • Питание для схемы TTL

Цвета, перечисленные выше, приведены только для справки при сборке переборки Ikelite. Цвета проводов не видны в полностью собранных переборках, как в продуктах. Питание для цепей TTL не применяется к старым нецифровым переборкам TTL.

Если, например, к стробоскопу подключен шнур синхронизации, на схеме показано, к каким контактам на другом конце шнура можно подключить скрепку для проверки работы стробоскопа. Если проверяется непрерывность шнура, на схемах указывается соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр для проверки непрерывности.

Пожалуйста, будьте внимательны и соблюдайте крайнюю осторожность при использовании этих электрических схем для проверки запуска стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для проверки и ремонта по мере необходимости.



Шнур синхронизации Ikelite TTL

При попытке установить штекер Ikelite мы используем следующие цветовые соглашения: Посмотрите на разъем штекера шнура синхронизации Ikelite, который подключается к вспышкам DS и корпусам TTL, с контактами наверху, как показано на Правильно. Подключение ЗАЗЕМЛЕНИЯ к ТРИГГЕРУ должно привести к срабатыванию стробоскопа.

  • Красный провод Индикатор ГОТОВ
  • Зеленый провод QUENCH
  • Черный провод ЗАЗЕМЛЕНИЕ
  • Белый провод ТРИГГЕР
  • Питание для схемы TTL

Нецифровые (не DS) стробоскопы будут мигать индикатором готовности при подключении GROUND и QUENCH.

Цвета, перечисленные выше, приведены только для справки при сборке переборки Ikelite. Цвета проводов не видны в полностью собранных переборках, как в продуктах.

Если, например, к стробоскопу подключен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для проверки работы стробоскопа. Если проверяется непрерывность шнура, на схемах указывается соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр для проверки непрерывности.

Пожалуйста, будьте внимательны и соблюдайте крайнюю осторожность при использовании этих электрических схем для проверки запуска стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для проверки и ремонта по мере необходимости.



Шнур синхронизации Nikonos N5

На электрической схеме показана более новая вилка с 5 розетками. Эта проводка такая же, как у старых шнуров с тремя розетками (в положениях ЗАЗЕМЛЕНИЕ, ТРИГГЕР И ГОТОВНОСТЬ) и двумя контактами (в положениях 3,3 кОм и ГАШЕНИЕ). показано справа. Подключение ЗАЗЕМЛЕНИЯ к ТРИГГЕРУ должно привести к срабатыванию стробоскопа.

Внутри вилки установлен резистор 3,3 кОм, соединяющий цепь заземления с контактом, обозначенным как 3,3 кОм. Это внутреннее соединение указывает камере, что вспышка TTL подключена, и обеспечивает правильную работу с любой маркой корпуса, имеющего переборку Nikonos N5.

Если, например, к стробоскопу подключен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для проверки работы стробоскопа. Если проверяется непрерывность шнура, на схемах указывается соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр для проверки непрерывности.

Пожалуйста, будьте внимательны и соблюдайте крайнюю осторожность при использовании этих электрических схем для проверки запуска стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для проверки и ремонта по мере необходимости.

Переборка Nikonos N5

Эту схему можно использовать для проверки непрерывности с горячим башмаком Nikon TTL. Для ручного стробоскопа необходимо подключить только ЗАЗЕМЛЕНИЕ и ТРИГГЕР.

Для работы стробоскопа TTL все пять проводников должны быть правильно подключены.

Обратитесь к производителю корпуса для получения наиболее точной информации о том, как их перегородка и горячий башмак соединены проводами. Неправильное подключение помешает правильной работе стробоскопов или обеспечению работы TTL (при использовании совместимого преобразователя TTL).

За прошедшие годы различные производители корпусов представили множество переборок в стиле Nikonos с вариациями оригинальной конструкции контактов. Традиционно контакты QUENCH и DETECT подпружинены.

Горячий башмак Nikon TTL

Посмотрите на штепсельный разъем шнура синхронизации Ikelite, который крепится к вспышкам DS и корпусам TTL, с контактами сверху, как показано справа. Подключение C (земля) к D (триггер) должно сработать стробоскоп.

  • Белый провод Ikelite TRIGGER = белый провод Nikon
  • Черный провод Ikelite ЗАЗЕМЛЕНИЕ = черный провод Nikon
  • Красный провод Ikelite Индикатор ГОТОВНОСТИ = синий провод Nikon
  • Зеленый провод Ikelite QUENCH = красный провод Nikon
  • Резистор Ikelite 10 кОм ОБНАРУЖЕНИЕ = желтый провод Nikon

Цвета, перечисленные выше, приведены только для справки при сборке переборки Ikelite. Цвета проводов не видны в полностью собранных переборках, как в продуктах.

AMSECO SSX-52S: подключение сирены и стробоскопа к беспроводному реле

AMSECO SSX-52S: подключение сирены и стробоскопа к беспроводному реле

Сопутствующие товары

Амсеко SSX-52S

Всепогодная сигнальная сирена со стробоскопом

Похожие категории

  • Проводные тревожные сирены
  • Проводные будильники

Описание

Решетка сигнализации LYNX-EXT: http://alrm. gd/lynx-ext

Sterling добавляет AMSECO SSX-52S в комплект LYNX-EXT в этом видео. Есть много вариантов для тех, кто хочет добавить проводные сирены в этот комплект. Однако AMSECO SSX-52S — один из самых громких и популярных вариантов, доступных на рынке. 120 децибел и яркий мигающий стробоскоп — AMSECO трудно не заметить. В этом видео показано, как убедиться, что вы подключили его.

Расшифровка

Снимаем крышку сзади. И здесь у нас есть несколько терминалов, у нас есть мощность отрицательная и положительная. Хорошо? У нас есть строб отрицательный и положительный. У нас тоже есть тампер. Тампер пойдет в зону; можно было бы использовать проводную зону панели управления. Большинство людей, особенно в жилых помещениях, не беспокоятся о тампере, но это то, что представляют собой эти терминалы. Итак, теперь мы собираемся подключить стробоскоп и сирену к нашему реле и источнику питания. И эти соединения, очень важно, чтобы вы сделали их должным образом, и мы сейчас покажем вам, что это такое. Теперь мы будем использовать здесь только короткую длину. Очевидно, что в реальном приложении эти прогоны будут немного длиннее, но для наших целей, просто демонстрируя это на столе, это будет работать очень хорошо. Теперь вам обычно нужны два проводника или два соединения от сирены, одно сюда, другое сюда. Итак, один идет на блок питания, а другой на реле. Поскольку у этой сирены есть встроенный стробоскоп, мы будем использовать четырехжильный провод, хорошо? И просто удвоить их. Один комплект из двух проводов для стробоскопа и один комплект из двух проводов для сирены. Мы собираемся убрать все восемь из них, чтобы на конце каждого остался немного оголенного провода. Ваши инструменты для зачистки проводов дадут вам насечки для сечения провода, с которым вы работаете. Опять же, для нас мы используем калибр 22, что является очень типичным размером провода сигнализации. 18 калибр тоже работает. По соглашению, мы будем использовать черный и красный как один набор, а зеленый и белый как другой. Цвета на самом деле не имеют значения, но всегда полезно отойти от условностей, чтобы диаграммы имели немного больше смысла. Так как на нашей сирене, сирена здесь внизу, а наш стробоскоп здесь наверху, очевидно, если вы собираетесь вырезать только так много, вы не сможете сделать эти соединения, поэтому мы собираемся снять этот изолятор довольно сильно. немного больше, чтобы мы могли использовать только одно соединение. Хорошо? У нас есть еще немного проволоки, с которой можно поиграть. Немного подчистим наши концы.

Теперь, когда мы сняли изоляционную оболочку, у нас есть четыре проводника и достаточно длинная проволока для работы, хорошо? Мы будем использовать красный и черный для нашей сирены, зеленый и белый для нашего стробоскопа. На задней части нашей сирены есть милое маленькое отверстие для провода. Итак, мы собираемся подключить все четыре проводника сзади к фронту. Таким образом, когда мы наденем нашу крышку, вся проводка окажется внутри сирены, и мы сможем без проблем закрепить ее на стене. Итак, мы собираемся посадить наш черный провод. Откручиваем шурупы, там небольшой металлический хомут, а потом крепко закручиваем. Наша отрицательная сила: скрутите конец, чтобы многожильный провод не перетирался, когда вы его вставляете. Откройте плюс, заземлите красный провод. И тогда мы поднимаемся на вершину нашего стробоскопа. Переверните его; у нас достаточно провода, чтобы приземлиться. Если бы мы не убрали это, вы бы увидели, что здесь закончились бы провода. На стробоскопе наш негатив. Он помечен как отрицательный. Возможно, на видео этого не видно, но когда вы будете работать с ним, вы это увидите. Этот говорит отрицательный, этот говорит положительный. Мы собираемся взять наш зеленый в плюс. Закрутите его красиво и крепко. Теперь у нас есть соединения для сирены и стробоскопа.

Хорошо. Итак, соединения стробоскопа здесь, но как стробоскоп подключается к клеммам стробоскопа? На самом деле есть небольшой провод с несколькими лепестковыми разъемами, и у вас есть два маленьких выступа, отходящих от верхней части стробоскопа, чтобы мы могли соединить наш положительный и наш отрицательный. Красный к плюсу, черный к минусу. Надеваем нашу крышку. Хорошо? И у вас есть два отверстия для винтов для крепления к стене. Теперь, исходя из сирены, у нас есть четыре зацепки. Помните, что мы сделали положительное на зеленом, отрицательное на белом для нашего стробоскопа, положительное на красном и отрицательное на черном для нашей сирены. Эти соединения мы собираемся подключить к нашему выходу постоянного тока на нашем блоке питания. Итак, мы собираемся скрутить вместе черный и зеленый и посадить его под той же клеммой, которая подает наш выход постоянного тока на наш релейный модуль. Итак, у нас будет три соединения. Идя сюда, закрутите его покрепче. Это наша положительная сторона. Теперь наш минус пойдет на общий вывод нашего реле. И здесь у нас немного разная длина. Я просто немного подрежу этот черный. Снова зачистите конец. И мы возьмем наши два минуса от сирены и стробоскопа, скрутим их вместе, и они будут подключены к клемме номер три на нашем реле, которое находится прямо под проводной перемычкой, которую мы сделали ранее. Итак, мы открываем винтовую клемму, вставляем оба провода для сирены и стробоскопа, и хорошо и плотно прикручиваем. Так что, очевидно, в реальной жизни провод гораздо длиннее, чем вы будете работать. Но для наших целей это демонстрирует это. Итак, у нас есть блок питания, реле, сирена. Просто подведем итог соединений: у нас есть проводка постоянного тока от нашего источника питания, идущая к двум нижним клеммам на нашем реле. У нас есть перемычка от нижней клеммы к номеру два вверху. Хорошо? И затем от нашей сирены у нас есть положительный и отрицательный сигнал для нашей сирены и нашего стробоскопа. Положительные контакты идут на выход постоянного тока, так что вспомогательный источник питания обеспечивает питание сирены. И у нас есть наши минусы, идущие к нашему общему реле, чтобы сирена знала, что срабатывает, когда реле срабатывает.

Загружено
Продолжительность:

Жгут проводов с 2 переключателями для светодиодных задних проблесковых маячков Chase

Наведите курсор на изображение, чтобы увеличить его

Сэкономьте 10%

Артикул: UTV-RSL-G2-HARNESS
СКП: 710382794250

наполнитель

Поделитесь этим продуктом

Артикул: UTV-RSL-G2-ЖГУТ ПРОВОДОВ

Характеристики :

Длина ремня: 4 фута
Крепление: сделано для Xprite для задних стробоскопов G2/G4 Chase
Установка: Plug ‘N’ Play
Включает встроенный переключатель и кулисный переключатель

Примечание:

Мы не несем ответственности за проблемы совместимости с другими брендами.

В комплект входит:

1 жгут проводов Xprite с 2 переключателями для светодиодных задних стробоскопов Chase

American ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardShop PayVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

United StatesCanadaSwitzerlandHungary—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo – BrazzavilleCongo – KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиГонд urasHong Kong SARHungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

Политика возврата: Наша команда Xprite USA понимает, что нет ничего лучше, чем владеть продуктом, чтобы выяснить, насколько он необходим или не нужен. По этой причине мы предлагаем 30-дневную политику возврата для всех наших продуктов.

Вы можете вернуть  любые товары   Xprite USA в течение 30 дней с даты покупки с возвратом   первоначальной цены (стоимость доставки не возвращается). Возвращаемый товар должен быть в новом и рабочем состоянии, а также в оригинальной упаковке. Xprite USA не предоставляет этикетки для возврата. Пожалуйста, включите все оригинальные товары в возвращаемую посылку. Неполные возвраты могут не иметь права на полное возмещение. По прошествии 30 дней возвраты не принимаются. При возврате товара может взиматься комиссия за пополнение запасов в размере 15% или более.

Возврат будет применяться к исходному методу оплаты, который был использован, и обычно выдается в течение 3 рабочих дней после получения всех возвращенных товаров. В зависимости от того, к какому банку принадлежит клиент, ему может потребоваться дополнительное время для обработки, чтобы отразить возмещение на ваш счет.

Для клиентов, чьи покупки не могут быть возвращены к исходной форме оплаты, например подарочным картам Visa, вместо этого они получат полный возврат в виде кредита в магазине для Xprite USA.

Гарантия и дефектный возврат:  Наша гарантия распространяется на дефектные или неисправные продукты, а также на продукты, поврежденные во время транспортировки. Если вам выдали один из этих продуктов, мы можем попросить вас вернуть нам неисправную деталь. В этих случаях Xprite USA оплачивает этикетки обратной доставки.

Xprite USA предоставляет годовую гарантию на все наши светодиодные фонари и осветительное оборудование, а также годовую гарантию на все автомобили и автозапчасти. Гарантия начинается с даты первоначальной покупки и заканчивается через год после даты первоначальной покупки, даже если он был заменен в течение этого гарантийного периода.

Если продукт окажется дефектным или неисправным, Xprite USA потребует фотодокументацию и подтверждение заказа, чтобы ускорить гарантийный процесс.

Для всех заказов на замену, оформленных через 180 дней после первоначальной даты покупки, будет взиматься плата за доставку. Для товаров, возвращаемых более чем через 6 месяцев после даты их покупки, мы можем предложить только частичный возврат средств. Наша гарантия не распространяется на неправильное использование или общий износ продуктов Xprite USA; все продукты предназначены только для их целевого назначения.

По любым вопросам обращайтесь к нам ниже.

КАК – “Самодельная стробоскопическая фотосъемка”

Фото и видео Технологии

Самодельная вспышка Тома Андерсона и Венделла Андерсона…

JUMPIN’ JACKED FLASH

Мы создали стробоскопическую вспышку из одноразовой камеры Kodak, а затем разработали схему, которая запускает вспышку при обнаружении звука или другого измеряемого события. Вспышка строба заморозит движение!

Мы используем цифровую камеру, настроенную на длинную выдержку (две секунды и более), и делаем снимок в темной комнате. Когда воздушный шар лопается, звуковая триггерная схема запускает вспышку, и камера фиксирует невероятное событие.

Почему бы просто не сфотографировать воздушный шар цифровой камерой со встроенной вспышкой? Во-первых, правильная синхронизация — сложная проблема: экспозиция камеры, ее вспышка и само событие должны быть синхронизированы. (Попробуйте сами и посмотрите, что вам повезет.) Вторая проблема заключается в том, что стандартная вспышка камеры не дает очень хорошего стробоскопа, потому что она мигает слишком долго, что приводит к размытым высокоскоростным фотографиям.

ЗВУКОВОЙ ТРИГГЕР

Делаем длинные выдержки в затемненной комнате. Он не должен быть черным как смоль; мы используем гараж ночью с выключенным светом. Несмотря на то, что затвор открыт от 2 до 15 секунд, вспышка срабатывает только один раз по звуку. Вспышка замораживает движение, и мы получаем изображение. При съемке со вспышкой в ​​темной комнате не имеет значения, как долго открыт затвор. Важно только то, что вспышка срабатывает при открытом затворе.

Иллюстрация Тимми Кусинды

Взрыв бутылки в высокоскоростной студии Брин Рассел

Плодоношение на проезжей части Брин Рассел.

.22 пуля встречается с мелками, авторы Кхыонг Нгуен, Эд Быстром и Чен-Чей Чуанг наполовину полный

Взрыв петарды Тома и Венделла Андерсона

Разбивание досок, Том и Венделл Андерсон.

(Не все эти фотографии можно сделать с помощью комплекта контроллера вспышки).

См. больше стробоскопических снимков в пуле высокоскоростной фотосъемки Flickr, flickr.com/groups/highspeed/pool.

Краткая история высокоскоростной фотографии

В 1887 году Эрнст Мах опубликовал некоторые из первых высокоскоростных изображений, используя свет от искрового разрядника, чтобы заморозить пулю и выявить тень предшествующей ей сверхзвуковой ударной волны. Но это профессор Массачусетского технологического института Гарольд «Док» Эдгертон (1903-1990), которому в значительной степени приписывают превращение стробоскопов из малоизвестного лабораторного прибора в пешеходное устройство в каждой камере. В дополнение к научной и инженерной проницательности, позволяющей совершенствовать стробоскопы в коммерческих целях, Эдгертон в равной степени известен своей визуальной эстетикой. Многие из поразительных изображений светящихся явлений, которые он создал, украшают художественные музеи по всему миру. Его фотографии и стробоскопическое оборудование можно увидеть в Музее Массачусетского технологического института.

— Питер Муи

Примечание редактора: у Питера Муи был доктор Эдгертон в качестве научного руководителя в Массачусетском технологическом институте, а после окончания учебы он до 19 лет работал научным сотрудником в своей лаборатории.90.

Настройка

Посетите сайт makezine.com/04/strobe, чтобы просмотреть список источников.

Фотография Тома Андерсона и Венделла Андерсона
Материалы
  • Одноразовая камера *
  • Контроллер вспышки*
  • Аккумулятор*
  • Кабель вспышки 2,5 мм моно, штекер-штекер*
  • Телефонный разъем 2,5 мм*
  • Соединительный провод Flash 22 AWG, длина 8 дюймов, один зеленый, один красный*
  • Компьютерный микрофон*
  • Баллон
  • Дрель
  • Паяльник или паяльник
  • Припой
  • Гвоздь

* Эти элементы входят в комплект контроллера флэш-памяти.

Авторы этого проекта совместно с MAKE разработали ограниченное количество наборов для продажи. Комплект контроллера вспышки включает в себя все электронные компоненты, печатную плату, корпус (коробку), одноразовую камеру, микрофон и другие компоненты, описанные в этом проекте. Контроллер Flash, входящий в комплект, собран и протестирован, хотя вы можете заказать его в разобранном виде, если хотите спаять более 60 компонентов. (У вас должно быть как минимум паяльное оборудование и вольтметр, а также умение ими пользоваться. Это не проект «научиться паять».) Комплект контроллера вспышки стоит 9 долларов.9, и вы можете заказать его на makezine.com/go/flashkit.

Сделай это

Как запечатлеть высокоскоростное движение

Пуск >>
Время: полдень | Сложность: Низкая

1. Разберите одноразовую камеру

Скорость вспышки более слабой вспышки достаточно высока, чтобы сделать довольно хороший стробоскоп. Поэтому мы сделали одну из самой дешевой одноразовой камеры, которую смогли найти (менее 5 долларов). Мы разобрали одноразовую камеру, добавили соединение для схемы контроллера вспышки для срабатывания вспышки, а затем снова собрали камеру.

ПРЕДУПРЕЖДЕНИЕ: неприятный шок внутри

Прежде чем разбирать одноразовую камеру, нужно знать, что внутри камеры находится большой электролитический конденсатор. Этот конденсатор, хранящий заряд лампы-вспышки, заряжается до 330 В и может нанести вам неприятный удар током, если вы коснетесь проводов или печатной платы до того, как он разрядится. Мы расскажем вам, как безопасно разрядить конденсатор, поэтому не пропустите этот шаг.

Посмотрите этот видеоклип о разрядке конденсатора: makezine.com/04/flash/caps.mov

Об одноразовых камерах

Даже если вы не собираете стробоскопическую фотосистему, вам может быть интересно разобрать одноразовую камеру, которая на удивление проста в изготовлении. Эти камеры предназначены для разборки и сборки, но не обязательно для тех, кто их покупает. Внутри вы можете найти детали, которые показывают износ от многократного повторного использования. Мы получили несколько подержанных камер бесплатно, просто попросив их в местном магазине фотоаппаратов. (Kodak платит около 0,15 доллара США за штуку за возврат их на переработку, так что не тратьте время на то, чтобы попросить их бесплатно в большом магазине W. См. kodak.com и выполните поиск по запросу «одноразовая утилизация фотоаппаратов», чтобы узнать подробности о программе утилизации Kodak. .)

Обычной причиной разборки одноразовой камеры является добавление новой пленки и батареи, но мы хотим использовать камеру в качестве звуковой вспышки. Фактические фотографии будут сделаны цифровой (или пленочной) камерой.

Разборка камеры, пошаговая инструкция

Следуйте фотографиям на следующей странице. Сначала снимаем наклейки и липкую крошку с внешней стороны камеры 1 . Есть четыре боковых защелки (левая, правая, верхняя и нижняя). Нам было проще начать с левой стороны. С помощью небольшой плоской отвертки аккуратно откройте защелку и слегка отделите пластиковую заднюю панель от камеры, удерживающую защелку в открытом положении 2 . Слегка удерживая переднюю и заднюю части, подденьте верхнюю и нижнюю защелки. Наконец, подденьте правую защелку и снимите пластиковую заднюю часть 3 . Старайтесь не сломать замки. (В этом случае при сборке используйте клейкую ленту или резиновые ленты.) Снимите пленку и батарею 4 .

Выводы заряженного конденсатора должны быть видны внизу в центре, если смотреть через заднюю часть камеры. Наконечником небольшой изолированной отвертки с пластиковой ручкой закоротите два провода конденсатора 5 . Вы, вероятно, увидите вспышку и услышите громкий хлопок. Убедившись, что конденсатор разрядился, аккуратно подденьте защелку, удерживающую пластиковую переднюю часть 6,7 . За пластиковой передней частью находится объектив и шторка. Осторожно подденьте держатель линзы, как показано на рисунке 8 . Внизу находится затвор с подсоединенной к нему пружиной. Удалите и их 9 . В центре должно быть отверстие, открытое спереди назад 10 .

2. Модифицируйте одноразовую камеру

Теперь мы готовы выполнить несколько операций с одноразовой камерой, чтобы мы могли управлять ее дешевой маленькой вспышкой.

2а. Во-первых, мы установим наш триггерный разъем (который входит в комплект) на пластиковую заднюю панель камеры, при этом корпус разъема займет место контейнера с пленкой. Начните с просверливания отверстия диаметром ¼ дюйма в пластиковой задней панели, как показано на рисунке.

2b. Проденьте красный и зеленый соединительные провода через центральное отверстие и припаяйте их, как показано на рисунке, красный провод сверху и зеленый снизу ● Не переустанавливайте затвор и объектив.

2с. Повторная сборка. Защелкните пластиковую переднюю панель
на камеру после переустановки
аккумулятора. Установка батареи
приведет к перезарядке конденсатора, так что будьте осторожны!
Затем защелкните пластик обратно на камеру
, и вспышка готова!

ПРИМЕЧАНИЕ. Обратите внимание на полярность батареи. Если вы вставите его задом наперед, это навсегда повредит схему, и вам придется начинать все сначала с новой камерой.

Конструкция контроллера вспышки

Контроллер вспышки в нашем комплекте реагирует на сигнал и запускает вспышку. Нам нужно было добавить регулируемую задержку между звуком и фотографией, чтобы получить наилучшее изображение стоп-кадра. Хороший триггер вспышки должен реагировать на громкие звуки (например, лопнувший шарик) или тихие звуки (например, капля воды, падающая на тарелку). Он должен срабатывать как от света, так и от звука. Он должен быть в состоянии вызвать вспышку или стробоскоп. Это то, что мы спроектировали и построили. Если вы заинтересованы в создании собственного контроллера, см. боковую панель на стр. 115, «Создать или купить».

Наша схема Flash Controller состоит из шести упрощенных «системных блоков».

Поведение каждого блока программируется несколькими компонентами (резисторы и конденсаторы), которые находятся внутри блока. Наша общая система имеет два входа (звук или свет) и два выхода (T TL или вспышка камеры). Ниже приведены инструкции по использованию и настройке параметров Flash Controller.

Как сделать подсхему с временной задержкой

Вы хотите, чтобы на фотографии воздушного шара было маленькое отверстие или большое? Небольшая разница во времени очень сильно меняет фотографию. Вы можете просто отодвинуть микрофон подальше от источника звука, чтобы добавить задержку (примерно 1/1000 секунды на фут), но это не сработает для легкого срабатывания.

Для получения наилучших высокоскоростных фотографий важно иметь возможность регулировать время между звуком и моментом съемки.

Блок датчиков

Этот подблок имеет два входа: звуковой и световой. Микрофон преобразует звук в напряжение, а фотодиод преобразует свет в напряжение. Подключение микрофона автоматически делает микрофон активным и отключает фотодиод. Когда микрофон отключен, фотодиод автоматически активируется. Выход блока датчиков представляет собой напряжение низкого уровня (несколько тысячных долей вольта).

Блок усилителя

Это пропорционально увеличивает напряжение от блока датчиков. Точная пропорция называется «усиление» и программируется Rf и Rs по формуле Gain = 1 + Rf/Rs.

Поскольку коэффициент усиления пропорционален, коэффициент усиления = Vout/Vin. Показанная здесь схема представляет собой упрощенную версию усилителя, используемого в нашей конструкции. Подумайте, что произошло бы, если бы Rf было переменным сопротивлением: изменение Rf изменило бы усиление, что изменило бы степень усиления сигнала. Это один из способов сделать регулятор громкости. По этой же причине наша схема может срабатывать на громкие или тихие шумы, в зависимости от настройки усиления.

Блок оконного компаратора

Когда напряжение от усилителя выше или ниже заданного уровня, выходное напряжение оконного компаратора очень быстро изменяется от Vcc до нуля и подает импульсы 0 В на блок Time Machine. При использовании фотодиодного входа вспышка срабатывает при включении или выключении света. Например, лазерная указка вызовет вспышку, когда луч прерывается или когда он впервые получен.

Машина времени Блок

Этот блок состоит из четырех микросхем таймера 555. Один устанавливает задержку (см. врезку , «Как сделать подсхему временной задержки» ), а другой устанавливает ширину выходного импульса; два других используются для предотвращения множественных вспышек, которые могут быть вызваны эхом громкого шума при использовании микрофона. Мы добавили последние два 555, когда заметили «двойные изображения» на наших исходных изображениях с лопающимися воздушными шарами.

Когда входное напряжение 555 становится равным нулю, он выдает положительный импульс, длина которого устанавливается R и C. Длина выходного импульса (в секундах) = 1,1 * R * C. Например, когда R = 560K и C=10 мкФ, длина = 1,1 * 560E3 * 10E-6 = 6,2 секунды.

Блок вывода вспышки

Существует два различных способа использования нашей схемы: со вспышкой камеры или со стробоскопом. Стробоскоп принимает уровни TTL, а вспышка камеры принимает выходной сигнал SCR. Выход TTL машины времени может управлять стробоскопами SnapShot II, которые мы нашли здесь (просто используйте гитарный кабель для подключения к нему): www.musiciansfriend.com/srs7/g=home/search/detail/base_id/38402. SCR (Silicon Controlled Rectifier) ​​— это пусковое устройство для вспышки камеры, в том числе и то, что мы создали для этого проекта. Он также подключен к выходу машины времени. SCR может запускать многие типы стандартных вспышек камеры, в том числе в модифицированной одноразовой камере.

Блок питания

Батарея 9 В обеспечивает питание схемы. Диод предотвращает повреждение цепи в случае установки батареи задом наперёд. Переключатель включает и выключает цепь, а светодиод горит, когда цепь включена.

ПРИМЕЧАНИЯ К ПРОЕКТУ: Выбор вспышки

Промышленные стробоскопы используются для осмотра машин, поскольку они могут замораживать движущиеся части. См. демонстрацию на сайте makezine.com/04/strobe/indstrobe.mov

Когда мы начинали этот проект, мы исследовали создание вспышки с нуля. Было большой проблемой сделать его дешевым. Мы придумали, как сделать хороший, но это было слишком дорого. Мы хотели модифицировать дешевую вспышку от Ritz Camera, но она была недостаточно быстрой, из-за чего снимки получались размытыми.

Дешевле, быстрее. Есть только несколько компонентов, которые могут замедлять работу флэш-памяти. Заменив эти компоненты более быстрыми частями, мы нашли, какая из них медленная — конденсатор флэш-памяти. По иронии судьбы, более дешевый конденсатор меньшего размера был бы быстрее. Мы попробовали одноразовую камеру, полагая, что в ней будет небольшой конденсатор для экономии средств. Мы были правы.

Чтобы вспышка не становилась слишком тусклой, можно использовать более высокое напряжение на небольшом конденсаторе, что увеличивает накопленную энергию. При таком подходе и некоторых других приемах можно создать очень быструю вспышку (длительностью несколько микросекунд). Однако это дорого и сложно.

Одним из важных факторов, позволяющих разработать такую ​​схему, является возможность точного измерения таких параметров, как скорость вспышки. Мы построили специальную схему, в которой используется быстрый фотодиод для преобразования вспышек света на входе в выходное напряжение. Мы измерили выходное напряжение с помощью осциллографа.

Звук скорости. В фотовспышках используется ксеноновая импульсная лампа, вспышка которой сопровождается характерным звуком. Мы обнаружили, что можем услышать разницу между коротким, похожим на стробоскоп «тиком» и более длинной заполняющей вспышкой, которая звучит как «пугхуш».

Ксеноновая вспышка в вашем фотоаппарате, вероятно, самая эффективная лампочка в вашем доме. Вероятно, он также имеет самый короткий срок службы. Хотя это может длиться около 200 000 изображений, каждая вспышка длится примерно 1/2000 секунды. Так что в общей сложности это длится всего 100 секунд!

ПРИМЕЧАНИЯ К ПРОЕКТУ: Разработка печатной платы

Если вы планируете создать схему флэш-памяти с нуля, вам может быть интересно узнать, как мы прошли путь от желания (запуск вспышки на основе измеряемого события) до готового печатного печатная плата (PCB), которая исполнила желание. Это требовало планирования, тестирования, прототипирования и пересмотра.

1. Начните с макетной платы. Детали в основном спаивались в воздухе. Это позволило нам быстро опробовать альтернативные варианты дизайна и упростило поиск проблем в дизайне и их устранение.

2. Следите за макетной платой с помощью нарисованной от руки схемы. Мы ввели схему в САПР под названием gschem (geda.seul.org/tools/gschem). Далее мы разработали форму печатной платы.

3. Завершение дизайна печатной платы с помощью другого инструмента САПР под названием PCB (pcb.sourceforge.net). Мы отправили выходные файлы с печатной платы производителю печатных плат PCBexpress (pcbexpress.com).

4. Заказывайте детали в компаниях Mouser (mouser.com) и Digi-Key (digikey.com). Печатные платы и комплектующие прибыли за несколько дней.

СДЕЛАТЬ ПРОТИВ КУПИТЬ

Вы можете создать свой собственный контроллер флэш-памяти, используя информацию из этой статьи и полную схему, доступную на сайте makezine.com/04/strobe, или вы можете купить комплект контроллера флэш-памяти за 9 долларов США.9. Дополнительную информацию см. на сайте makezine.com/go/flashkit. В наличии имеется ограниченное количество наборов.

ИСПОЛЬЗУЙТЕ ЭТО

ТЕПЕРЬ СЪЕМЬТЕ ВОЗДУШНЫЙ ШАР В MID-POP

ГОТОВО…

Надуйте воздушный шар и поместите его вместе с объектом в подходящее место для съемки.

1. Установите камеру на большую выдержку, скажем, две секунды, используя «Приоритет выдержки». Также отключите встроенную вспышку камеры. Вы также можете поэкспериментировать с ручной фокусировкой по сравнению с автофокусом. Используйте режим камеры «Макро» для управления экспозицией, если он доступен.

2. Расположите камеру так, чтобы она была сфокусирована и направлена ​​на воздушный шар (для этого пригодится штатив, если он у вас есть).

3. Расположите вспышку так, чтобы она была направлена ​​на воздушный шар, а не на камеру (здесь также пригодится штатив, если он у вас есть).

4. Подключите микрофон к Flash Controller.

5. Расположите микрофон рядом с шаром.

6. Подключите кабель к контроллеру вспышки и вспышке (или стробоскопу). Существует два возможных выхода Flash Controller. Любой из них или оба могут быть использованы. Один кабель (обычный гитарный кабель, не входит в комплект) соединяет Flash Controller со стробоскопом Snapshot II (не входит в комплект). Другой кабель (2,5 мм, монофонический штекер на 2,5 мм монофонический штекер, прилагается) соединяет контроллер вспышки (прилагается) с модифицированной одноразовой вспышкой камеры (поставляется немодифицированная камера).

7. Включите контроллер вспышки и вспышку (или стробоскоп). Подключите выходной кабель для включения контроллера. Нажмите кнопку на передней панели камеры на несколько секунд, чтобы включить вспышку.

КОМПЛЕКТ…

1. Выключите свет. Комната не обязательно должна быть полностью темной, но чем темнее, тем лучше.

2. Нажмите кнопку спуска затвора. Если вы не используете ручную фокусировку, вашей камере может понадобиться немного света для настройки фокуса в темноте, поэтому подождите около 1 секунды, пока объектив сфокусируется.

ВПЕРЕД!

Лопните шарик булавкой. Звук запускает вспышку камеры. Подождите, пока затвор закроется, иначе вы испортите снимок. Моя камера издает небольшой щелчок, когда затвор закрывается. Затем снова включите свет и полюбуйтесь фотографией.

СДЕЛАЙ ЭТО СНОВА!

Если вы похожи на нас, вам нужно внести некоторые коррективы и повторить снимок.

При необходимости отрегулируйте задержку Flash Controller; большая задержка означает большую дыру в шаре. В верхней части Flash Controller есть две ручки. Один для отсрочки, а другой для выгоды. Поворачивая ручку задержки, можно добавить большую или меньшую задержку. То же самое верно и для выигрыша. Увеличьте усиление Flash Controller, если вспышка не сработала.

Переместите вспышку ближе к воздушному шару, чтобы получить больше света, если фотография слишком темная.

Если вы гордитесь одной из своих фотографий, разместите ее на своем веб-сайте и отправьте электронное письмо по адресу [email protected].

Том Андерсон и Венделл Андерсон — инженеры в электронной компании. В качестве хобби они разрабатывают аудиоаппаратные и программные проекты.

Каталожные номера:

Набор для высокоскоростной фотосъемки MakerSHED

Flash Kit

https://makezine.com/04/flash/caps.mov

http://www.makezine.com/04/strobe

https://makezine.com/04/strobe/indstrobe.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
