Архитектурные термины список – BelGid

Архитектурные термины и их значение. Словарь архитектурных и конструктивных терминов, в том числе устаревших. Названия всех архитектурных и конструктивных элементов зданий, применяемых в качестве основных и декоративных.



---

Абака — плита, составляющая верхнюю часть капители колонны, полуколонны, пилястры.

Альков — ниша в комнате или другом помещении, отделённая от ее основного пространства, где преимущественно устанавливается кровать или диван. Может являться местом расположения внутриквартирной лестницы.

Алькеж — угловая, башнеобразная, обособленная часть здания, сильно выступающая снаружи за плоскость стен.

Амбразура — оконное отверстие в стене с расширением внутрь здания (иногда снабжено амбразурным заслоном), предназначенное для стрельбы.

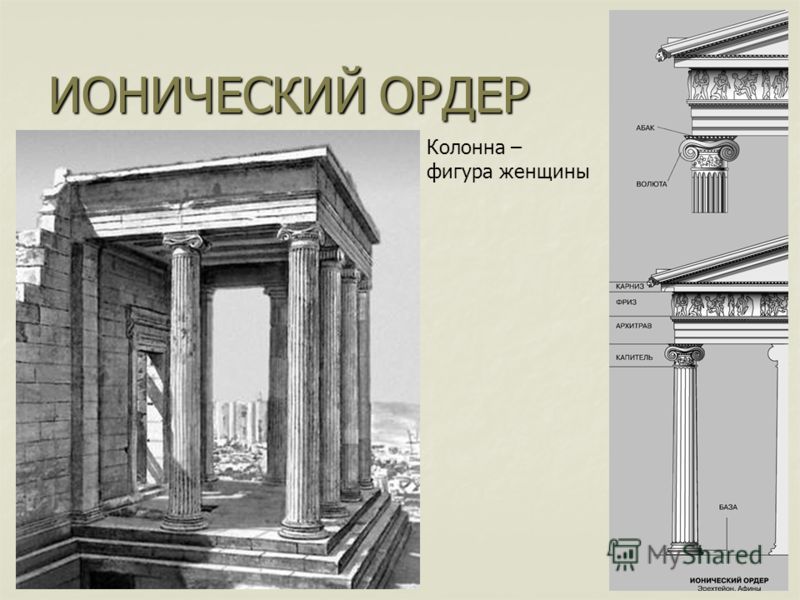

Антаблемент — Верхняя часть архитектурного ордера, опирающаяся на колонны (балочное перекрытие пролёта или стены). Состоит из трёх горизонтальных частей: архитрава, фриза и карниза.

Антресоли — верхний полуэтаж здания, включённый в его основной объём. Как правило имеет низкий потолок. Также антресолью называется верхняя часть высокой комнаты, разделённой на два полуэтажа. В советских домах обозначает секцию потолочного шкафа, отделённую под кладовые нужды. Согласно СНиП 31-01-2003 (утв. Приказом Минрегиона РФ от 24.12.2010 N 778) это площадка в объёме двусветного помещения или внутренняя площадка квартиры, расположенная в пределах этажа с повышенной высотой, имеющая размер площади не более 40 % площади помещения, в котором она сооружается.

Анфилада — ряд последовательно примыкающих друг к другу пространственных элементов (залов, комнат, помещений, дворов, градостроительных пространств), расположенных на одной оси. Создают сквозную перспективу.

Апсида — примыкающий к основному объёму пониженный выступ здания, полукруглый, гранёный, прямоугольный или усложнённый в плане, перекрытый полукуполом или сомкнутым полусводом. Как правило часть внутреннего пространства храма, составляющая часть алтаря (алтарный выступ).

Аркада — это ряд повторяющихся одинаковых проёмов, перекрытых арками опирающихся на столбы или колонны.

Аркатура — ряд глухих (ложных) арок, служащих для украшения фасада здания или внутренней стены. Бывает расчленённой и непрерывной.

Аркбутан — каменная наружная арка или полуарка, передающая горизонтальное усилие распора сводов на столбы, стоящие вне здания (подпорная арка).

Архивольт — обрамление арочного проёма, выделяющая дугу из плоскости. Профилированная лицевая и нижняя поверхность арки.

Архитрав (эпистелион) — имеет три значения: Несущая прямолинейная балка, перекрывающая промежуток над окнами, дверями, столбами, колоннами. Нижняя из трёх горизонтальных членений антаблемента, непосредственно опирающаяся на капители колонны. Один из видов изразцов, применяемых в облицовке голландской печи.

Аттик — Декоративная стенка над карнизом, расположенная над венчающим карнизом и завершающая собой фасад. Иногда соответствует этажу (аттиковый этаж).

Балкон — разновидность террасы, ограждённая перилами площадка на фасаде стены, укреплённая на выступающих из стены здания балках. Также балконом называют часть зрительного зала, нависающего над партером.

Балюстрада — ограждение лестницы, балкона, террасы, и т.д., состоящее из ряда фигурных столбиков (балясин), соединённых сверху перилами или горизонтальной балкой.

Балясина — невысокие фигурные столбики в виде колонн, поддерживающие перила лестниц, балконов и т.п.

Барабан — цилиндрическая или многогранная стена, служащая для поддержания купола или возвышения его над окружающими частями здания. Нижняя часть опирается на стены, арки, поддерживающие или укрепляющие своды.

Бастион — пятиугольное долговременное укрепление, возводившееся на углах крепостной ограды. Представляет собой люнет с двумя передними сторонами, двумя боковыми сторонами и открытой тыльной стороной.

Бойница — щелевидное отверстие в стенах крепостных сооружений или выемка в окопе, предназначенная для ведения боя по заданному направлению из укрытия. Размер зависит от применяемого оружия.

Брама — городские крепостные ворота. Фортификационный элемент. Сооружение из камня или дерева с главным входом в замкнутый комплекс.

Вальма — треугольный скат крыши, расположенный с торцевой стороны прямоугольного в плане здания, и пролегает от конька до карниза. Если такой скат не обладает полной протяжённостью, то он называется полувальма.

Витраж — декоративное застекление окон или дверей с тематическими или орнаментальными рисунками, составленными из кусков разноцветного стекла или иного просвечивающегося материала, рассчитанное на сквозное освещение.

Волюта — орнамент в виде завитка или спирали с кружком в центре. Является составной частью капителей.

Гирька — архитектурная деталь, являющаяся украшением, обычно из резного камня, опрокинутого и подвешенного на скрытом в кладке железном стержне. Служит опорой для малых декоративных арок как правило расположенных под объединяющих их большой аркой.

Глава — наружная часть купольного перекрытия барабана в форме шлема, луковицы, конуса. Зачастую говорят и в широком смысле слова — как о завершении храма, состоящем из барабана, купола и купольного покрытия. К главам часто относят простейшие посводные покрытия.

Голосник — керамический кувшинообразный сосуд или камера небольшого размера, встроенная в кладку стен, горловиной в сторону внутреннего пространства здания для усиления звука и облегчения конструкции.

Деформационные швы — это заполненные упругим эластичным изоляционным материалом зазоры, представляющие собой разрез в конструкциях здания и разделяющие сооружение на отдельные блоки, придающие им степень упругости. Предназначены для уменьшения нагрузок на элементы конструкций в местах возможных деформаций, возникающих при колебании температуры воздуха, сейсмических явлений, неравномерной осадки грунта и других воздействий, способных вызвать опасные нагрузки, которые снижают несущую способность. В зависимости от назначения применяют температурные, компенсационные, осадочные, антисейсмические и усадочные швы.

Закомара — полукруглое или килевидное завершение верхней части стены храма в древнерусской архитектуре, воспроизводящее своими очертаниями прилегающий к ней внутренний цилиндрический свод.

Замковый камень — клинообразный или пирамидальный элемент кладки в вершине свода или арки. Часто выступает из плоскости арки, выделяется своими размерами, имеет орнаментальную или скульптурную обработку, выполняя таким образом и декоративную функцию, служит украшением арок и плоских перемычек. Этот камень укладывается последним, после чего каменный свод может нести нагрузку.

Замок — клинообразный камень в вершине арки или свода.

Звонница — сооружение для подвешивания колоколов, как правило элемент храма с проёмами, поставленный над стеной здания.

Зубцы (мерлон, перси, перши) — завершение стен крепостей, башен и прочих сооружений в виде одинаковых выступов с равными просветами (бойницами). Применялись в качестве деталей крепостных сооружений, а также элементов архитектурно-декоративного убранства.

Изразец — плитка коробчатой формы из обожжённой глины, покрытая с лицевой стороны глазурью. Разновидность кафеля предназначенная для облицовки.

Импост — имеет четыре значения: Верхний камень столба или стены, служащий опорой для вышерасположенной арки или балки. Неподвижная часть над дверью или окном входящая в обрамление отверстия. Карниз, протянутый по стене для устранения монотонности и прерываемый выступающими столбами или колоннами. Вертикальный элемент, разделяющий оконный и дверной проём или два близко расположенных оконных проёма.

Каннелюры — вертикальные желобки на стволе колонны или пилястры.

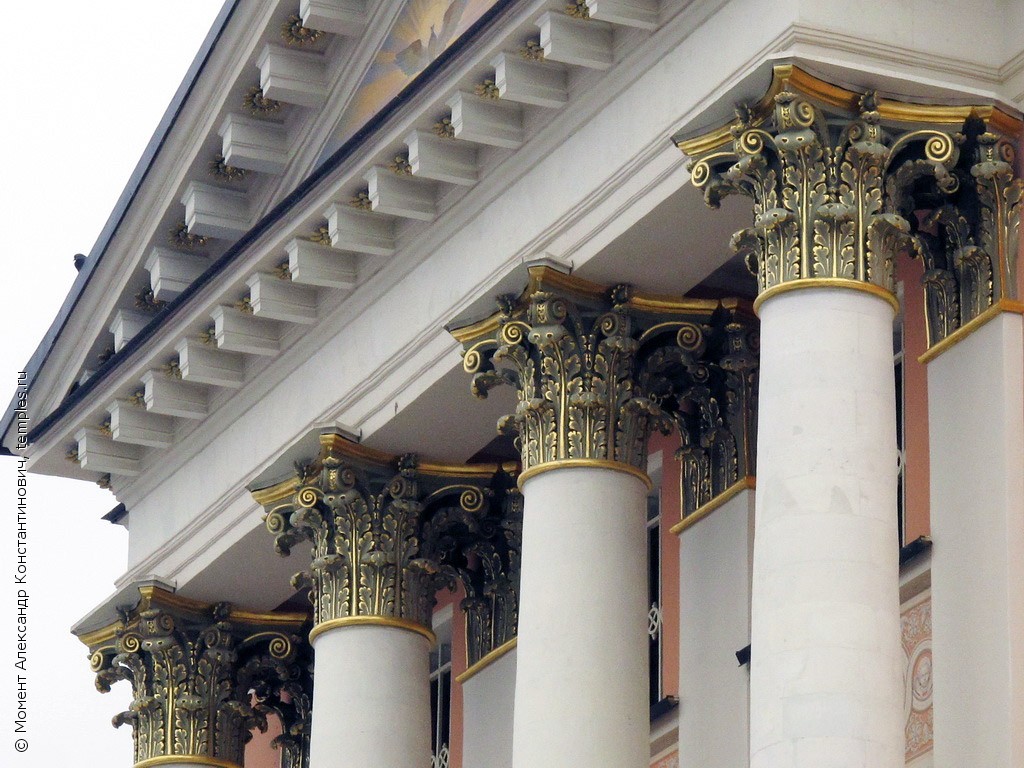

Капитель — венчающая часть колонны или пилястры. Верхняя часть капители выступает за пределы колонны, обеспечивая переход к абаке.

Картуш — скульптурное украшение в виде полуразвёрнутого свитка (щита) для помещения герба, надписи, маски и т.д.

Кессоны — углубления на поверхности потолка или свода, имеющие форму квадрата или другой простой геометрической фигуры.

Козырёк — жёстко установленная часть крыши, расположенная над выступающим элементом здания. Является частью архитектурного сооружения и служит в качестве защиты от осадков входных крылец, балконов, лоджий, вентиляционных шахт и т.п.

Кокошники — архитектурные декоративные детали в виде небольших арочных полукружий, часто с заострённым концом (ложная закомара).

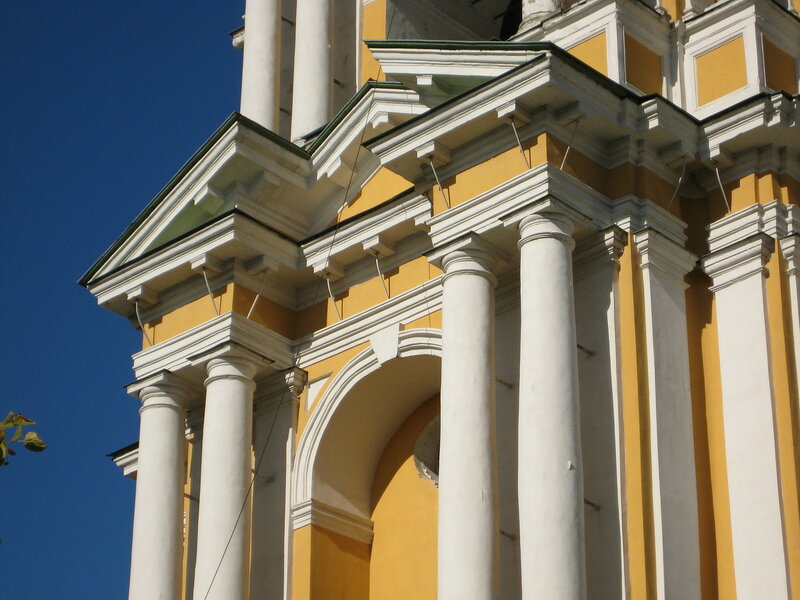

Колонна — вертикальная опора — обычно круглого сечения с капителью, базой, пьедесталом.

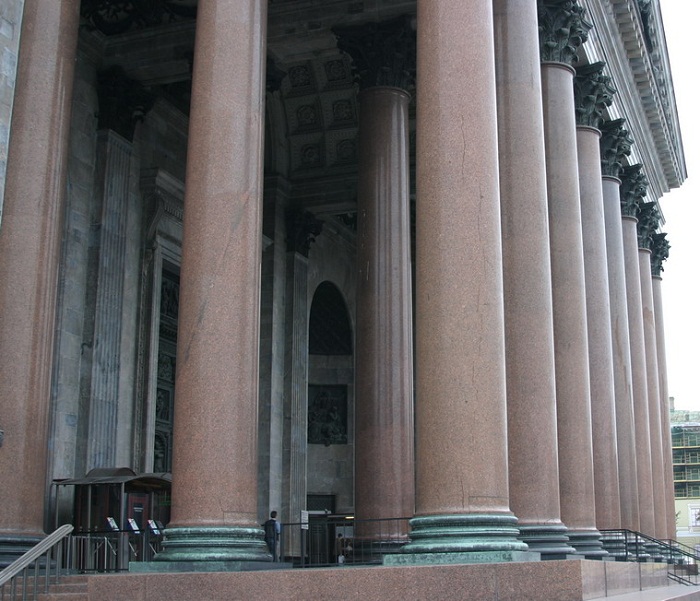

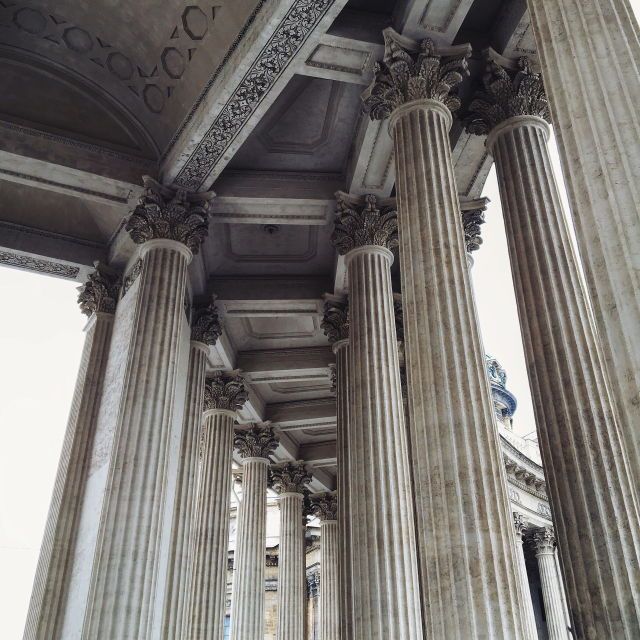

Колоннада — ряд колонн, расположенных по прямой или кривой линии и поддерживающих объединяющее их перекрытие.

Консоль — опорный выступ на какой-либо конструкции с одним жёстко закреплённым концом при втором свободном, предназначенный для восприятия вертикальной нагрузки (разновидность опоры или кронштейна).

Контрфорс — вертикальная конструкция выступающая из стены (вертикальное ребро жёсткости), либо отдельностоящая опора связанная со стеной аркбутаном. Предназначена для увеличения устойчивости несущей стены здания путём принятия на себя горизонтального усилия. Внешняя поверхность контрфорса может быть вертикальной, ступенчатой или наклонной, увеличивающейся в сечении к основанию.

Кронштейн — консольная опорная деталь или конструкция, служащая для крепления на вертикальной плоскости (стене или колонне) выступающих или выдвинутых в горизонтальном направлении частей сооружений.

Лоджия — открытое (с одной, двух или трёх сторон) помещение, где стену заменяют парапет, аркада или колоннада (зона здания не загороженная с какой-либо стороны). Встроена в здание и ограничена несущими конструкциями, а не выступает из него в отличие от балкона.

Лопатки — узкие вертикальные выступы в стене в виде пилястры без капители и базы.

Люнет — поле стены, ограниченное аркой в форме полукруга или сегмента круга и горизонталью снизу. Располагается над дверями или окнами. Бывают глухими и сквозными, при этом в сквозные помещаются окна. Аналогичный элемент треугольной формы называют Тимпан.

Майолика — разновидность керамических изделий, изготавливаемых из глины или отходов фаянса, покрытых расписной глазурью.

Мансарда — эксплуатируемое чердачное пространство как жилое или нежилое помещение, образуемое на последнем этаже дома, либо последнем этаже части дома.

Машикули (бойницы косого боя, навесные стрельницы, варницы) — навесные бойницы, укрытые с боков и сверху, расположенные в верхних частях стен и башен средневековых укреплений. Предназначены для вертикального обстрела, сброса камней, выливания смолы.

Мезонин (надстрой, вышка, полуярус, полужильё) — жилая надстройка над средней частью жилого, чаще всего небольшого, дома (может иметь балкон). В основном не носит функционального назначения, а просто является декоративным элементом.

Модульон — кронштейн, поддерживающий поясок или карниз. Имитация концов балок. Иногда играет только декоративную роль.

Мозаика — орнамент или изображение, составленное по средством компоновки, набора и закрепления из разноцветных мелких камешков, кусочков мрамора, стекла, глазурованной керамики и т.п.

Навершие — верхушка какого-либо изделия или сооружения.

Наличник — декоративное оформление оконного или дверного проёма в виде накладных фигурных профилированных планок.

Нервюра — выступающее профилированное ребро (гурт) главным образом готического крестового свода.

Неф (Корабль) — продольное внутреннее пространство здания, ограждённое либо наружными стенами, либо аркадами.

Откос — это часть стены, непосредственно прилегающая к оконному или дверному проему, образующие его.

Пандус — наклонный подъём соединяющий две разновысокие горизонтальные поверхности, заменяющий лестницу.

Парапет — невысокая ограждающая стена, проходящая по краю крыши, венчающего карниза, балкона, террасы и др. Не может иметь балясины.

Пилон — массивный устой, башнеобразное сооружение в форме усечённой пирамиды по обеим сторонам узкого входа. Столбы большого сечения служащие опорой перекрытий либо поддерживающие несущие тросы. Массивные невысокие столбы по сторонам въезда или входа на территорию. Железобетонная колона с вытянутым поперечным сечением.

Пилястра — плоский вертикальный выступ на поверхности стены в форме ордера — имеет базу, капитель, каннелюры (продольные желобки).

Плафон — горизонтальная часть потолка, украшенная живописью или рельефами.

Плинфа — византийский и древнерусский обожжённый плоский квадратный кирпич.

Подоконник — конструктивный элемент окна, его горизонтальная часть, которая укладывается на одном уровне с нижней частью рамы или непосредственно под ней.

Портал — архитектурно обработанный вход с прилегающей к нему частью фасада. Имеет масштабное обрамление с орнаментацией.

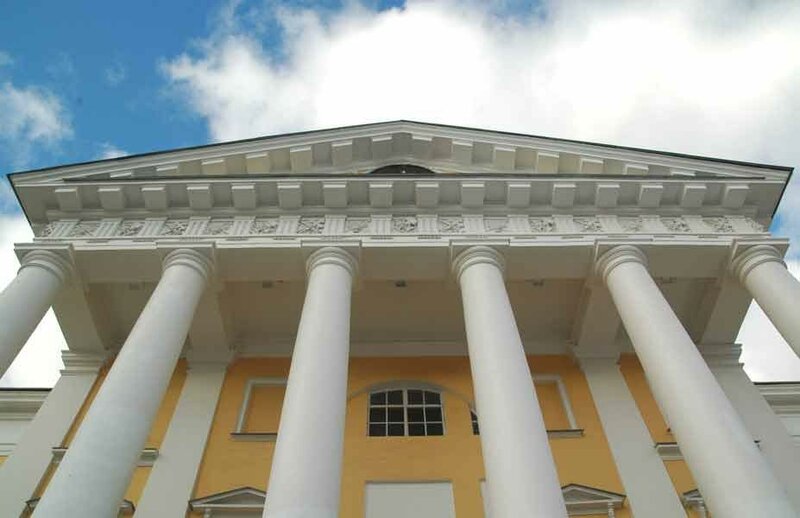

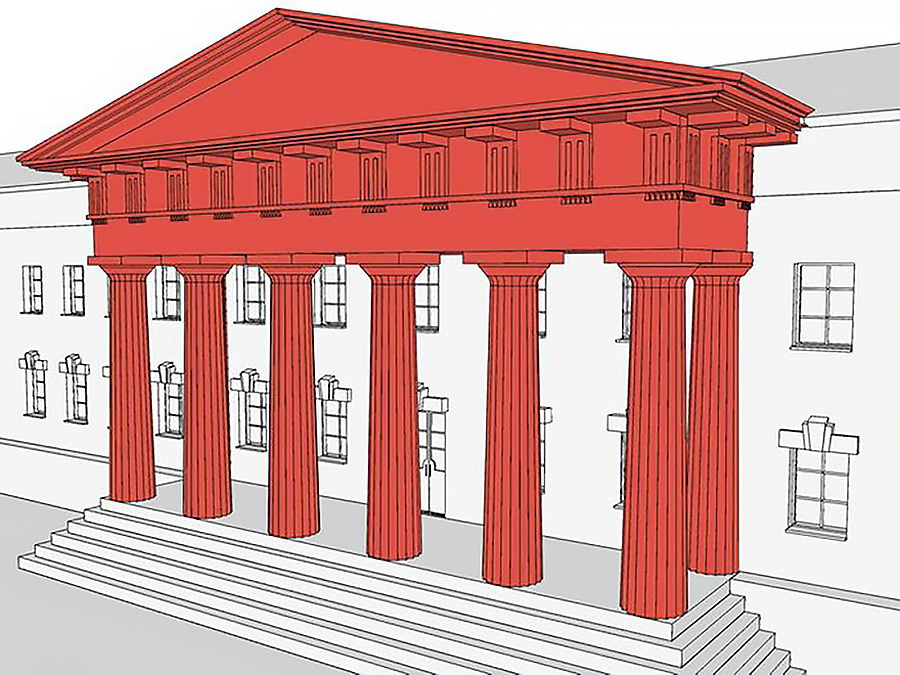

Портик — навес, поддерживаемый колоннадой, открытая многоколонная галерея, примыкающая к зданию.

Придел — добавочный алтарь в храме.

Притвор — пристройка к главному входу храма. Обычно отделена от храма стеной с дверным проёмом.

Пята — основание свода или арки.

Ризалит — часть здания, выступающая за основную линию фасада и идущая во всю высоту здания. Обычно симметричны по отношению к центральной оси здания.

Роза — круглое окно на фасаде со сложным рисунком, переплётом с каменным кружевным узором.

Розетка — мотив орнамента в виде лепестков распустившегося цветка или нескольких листьев, одинаковых по форме, расположенных симметрично и радиально расходящихся из сердцевины.

Ротонда — круглое сооружение, перекрытое куполом. По окружности ротонды часто расположены колонны.

Руст — это кладка или облицовка стены здания рустованными либо выпуклыми камнями, у которых лицевая сторона выступает из поля стены. Рустованная поверхность имеет глубокие борозды-швы.

Сандрик (карниз) — выступающий элемент внутренней и внешней отделки зданий, помещений. Отделяет плоскость крыши от вертикальной плоскости стены, или разделяет плоскость стены по выделенным горизонтальным линиям. По бокам может поддерживаться консолями.

Свод — тип перекрытия, имеющего в разрезе криволинейное очертание. Цилиндрические, коробовые, крестовые, крещатые, купольные и другие.

Стилобат — верхняя поверхность ступенчатого цоколя. Основание, на котором стоит здание или скульптурный монумент, часть композиции сооружения.

Стук (стукко) — высший сорт облицовочной штукатурки, обладающий большой прочностью и принимающий после полировки вид мрамора (искусственный мрамор).

Терраса — настил открытого типа на подготовленном основании, как правило на опорах.

Трансепт — поперечный неф (корабль), пересекающий основной неф под прямым углом и образующий апсиды в своих окончаниях, выступающих за пределы основной части здания.

Тромп — сводчатая конструкция в форме части конуса, внешне обычно имеет вид ступенчатой ниши. Является конструктивным элементом, обеспечивает перенос нагрузки и визуальный переход от сферического купола или верхнего восьмерика к кубическому объёму нижнего помещения. Иногда применяется в качестве опорной конструкции угловых куполов, эркеров и т. д.

Тяга — горизонтальный профилированный выступ или пояс используемый для расчленения поля стены и для обрамления панелей.

Филёнка — рамка окружающая определённое поле стены, потолка, свода.

Фонарь — приподнятая открытая балочная конструкция, служащая для освещения или вентиляции. Иногда башенки с окнами. Фонари делятся на: зенитные, аэрационные и светоаэрационные.

Фреска — живопись водяными красками по сырой известковой штукатурке, отличающаяся большой долговечностью.

Фриз — декоративная композиция в виде горизонтальной полосы или ленты, увенчивающей или обрамляющей ту или иную часть архитектурного сооружения.

Фронтон — верхняя часть стены (чаще всего в виде треугольника), ограниченная сверху крышей, снизу — горизонтальным карнизом, отделяющим ее от стены.

Цитадель — укрепление, стоящее отдельно или внутри крепости, являющееся наиболее защищённым укрытием.

Четверик — часть здания, имеющая квадратную в плане форму. Четырёхгранный объём.

Шатёр — крутое многоскатное или коническое покрытие в виде многогранной пирамиды.

Щипец — верхняя часть, в основном торцевой стены здания, ограниченная двумя скатами кровли и не отделённая снизу карнизом.

Эркер — выступающая объёмная часть здания из плоскости наружных стен с внутренним помещением. Бывают консольными, начинающимися с уровня второго этажа, или пристроенными — опёртыми на фундамент. (Круглые, многогранные и прямоугольного сечения).



---

Архитектурные термины BelGid

Архитектурные термины.

Архитектурные термины.
	Главная: характеристики кирпича.   Кирпич керамический.   Кирпич силикатный.   Кирпич строительный.   Кирпич облицовочный.   Кирпич клинкерный.   Кирпич огнеупорный.   Кирпич магнезитовый.   Кирпич-сырец.   Кирпичная кладка.   Кладка дымоходов.   Раствор для кладки.   Дефекты кладки.   Сырье для кирпича.   Количество кирпича. Кирпичные заводы России   Заводы в Украине   Заводы в Белоруссии   Заводы в Казахстане Заводы ЖБИ в России История кирпича Бетонные блоки • Архитектурные термины   Архитектурные стили   Кирпич в древнем Киеве   Архитектура Армении   Архитектура Испании   Кирпич в древнем Китае   Архитектура Индии.   Шедевры Лондона   Олимпиада в Лондоне   Архитектура льда. Пермь Строительство частного дома. • Строительные работы самостоятельно Полезные статьи. Строительные ГОСТы. Лента новостей сайта поделиться в соц. сетях:		Некоторые из этих архитектурных терминов в настоящее время широко не используются или считаются устаревшими, но в любом случае они неразрывно связаны с историческим развитием и архитектурным наследием. Антаблемент – горизонтальная конструкция, лежащая на колоннах, включает в себя три части: карниз, фриз, архитрав. Анфилада – ряд комнат или иных помещений, соединённых друг с другом дверями, расположенными на одной оси. Арка – криволинейное перекрытие проёма. Аркатурный пояс – ряд небольших декоративных арочек, размещённых на поверхности стены. Аркбутан – открытая полуарка, служащая для передачи распора основных сводов, перекрывающих готическое здание, на контрфорс. Архивольт – наличник, идущий по дуге арки. Архитрав – несущая каменная балка, нижняя часть антаблемента. Аттик – глухая стенка над карнизом здания, иногда достигает размеров этажа – аттиковый этаж. Балясина – столбики вычурного очертания, служащие для ограждения балкона, лестницы. Иногда используются как декоративный элемент. Совокупность балясин, несущих перила, называется балюстрадой. Базилика – здание, разделённое внутри рядами колонн или столбов на отдельные части (нефы). Баптистерий – помещение для крещения. Зачастую отдельно стоящее круглое или восьмигранное в плане сооружение с куполом. Барабан – цилиндр или многогранник, служащий опорой купола. Барбакан – стенные укрепления, защищающие ворота. Возводится как внешняя пристройка или как узкий проход между стенами. Бегунец– лентообразный орнамент в кирпичной кладке, состоящий из треугольных углублений. Бочка – форма крыши в виде полуцилиндра с повышенным и заострённым охлупнем. Пересечение двух таких крыш образует “крещатую” бочку. Вазон – изящная декоративная ваза, используемая для украшения зданий, балюстрад, колонн и т.д. Венец – каждый горизонтальный ряд брёвен сруба по периметру строения. Верхний свет (окна) – второй (верхний) ряд окон в помещении, имеющем большую высоту (освещение в два света). Витраж – стеклянная поверхность окна или двери, выложенная из цветных стекол. Волоковое окно – окно, вырубленное в двух венцах сруба (полбревна вниз и вверх). Волюта – декоративная деталь в форме завитков. Галерея – полуоткрытое, светлое протяжённое помещение, ограниченное с одной или с двух длинных сторон отдельно стоящими опорами – колоннами. Герс – тяжёлая решётка, закрывающая ворота замка. Глава – завершение барабана в форме луковицы, шлема, конуса и т.д. Городня – прямоугольный сруб, засыпанный землёй и камнями. Звено крепостной цепи. Городская агломерация – группа городов, посёлков и других населённых пунктов, имеющих тесные трудовые, культурно-бытовые связи. Декор – лепные украшения, мозаика, майолика, барельефы, фрески, размещённые на стенах здания. Донжон – оборонительная башня, находящаяся в центре замка. Жучковый орнамент – украшение из кирпича, выложенного буквой “Ж”. Закомара – полукруглое завершение стен, повторяющее форму внутреннего свода (комары). Замковый камень – камень, расположенный в самой высокой точке арки. Изразец – плитка из глины с рисунком, покрытым глазурью. С обратной стороны имеет выступ для крепления в стене. Иконостас – деревянная стена внутри церкви, отделяющая храмовую часть от алтаря. Инкрустация – украшения предмета, сделанного из одного материала, врезанными изображениями или орнаментом, выполненными из другого материала. Интерьер – внутренний вид здания. Кампанила – колокольня в итальянской архитектуре средних веков и эпохи Возрождения. Отдельно стоящая башня. Каннелюры – вертикальные желобки на колонне или пилястре. Капелла – католическая часовня. Капитель – верхняя часть колонны, столба. Клуатр – монастырский двор, окружённый галереей. Кокошник – декоративная закомара, по форме напоминающая кокошник. Служит для украшения сводов, барабанов, шатров. Колонна – архитектурно обработанный, круглый в сечении опорный столб, состоящий из ствола и дополняющих его сверху и снизу капители и базы. Колоннада – ряд колонн, расположенных по прямой или по кривой линии и поддерживающих антаблемент. Контрфорс – вертикальный выступ стены. Концентрический замок – тип замка с двумя рядами оборонительных стен. Обороняющиеся стреляли по врагу с более высоких внутренних стен поверх более низких внешних. Крипта – крытый подземный ход, часовня под храмом, использовавшаяся как место для почётных погребений. Кронштейн – консольная подпора для балкона, карниза. Курицы – брусья, имеющие загнутый конец (вытесанное корневище), в котором уложены водотечники. ● Строительные термины в деревянном домостроении. Лемех – деревянная черепица, напоминающая по форме лемех плуга. Лопатки – плоские вертикальные выступы в стене. Майолика – изделия из фаянса, покрытые глазурью. Машикули – каменные внешние галереи наверху башни или стены, позволявшие обороняющимся через специальные отверстия в них бросать камни или заливать огонь. Мезонин – жилая надстройка над центром дома. Метопа – часть фриза дорического ордера, каменная плита, расположенная между двумя триглифами. На метопе часто вырубают рельеф. Мечеть – мусульманское культовое сооружение. Минарет – башня у мечети, служащая для призыва на молитву. Михраб – алтарная ниша в мечети. Мозаика – изображение или орнамент, составленное из мельчайших кусочков мрамора или смальты (стекла). Неф – часть сооружения в виде галереи, отделённая от других рядом колонн. Облам – боевая площадка крепостной деревянной башни. Расположена на выпущенных брёвнах (консолях), на концах которых укреплялась вертикальная стенка. Ордер – архитектурно-конструктивная система. Состоит из вертикальных опор (колонн) и горизонтального элемента (антаблемент). Существуют ордера: тосканский, дорический, ионический, коринфский и сложный. Острог – укреплённое место, небольшая крепость с частоколом. Охлупень – коньковое бревно двускатной крыши. Палаты – одно-, двухэтажный дом с большим числом помещений. Паперть – площадка (крыльцо) перед входом в церковь. Парапет – сплошная или решётчатая стенка, служащая ограждением крыш, террас, лестниц. перемычка – горизонтальная балка, перекрывающая дверной, оконный проём или проезд. Парус – конструкция треугольных очертаний, посредством которой осуществляется переход прямоугольного основания к купольному покрытию здания. В церковных сооружениях четыре паруса поддерживают барабан купола. Пилон – столб-опора для купола, арки или какой-либо другой части здания. Пилястра – прямоугольный в плане вертикальный выступ стены. Внешне имеет форму колонны. Пинакль – декоративные башенки на контрфорсах в готических церквях. Плафон – потолок, украшенный живописью или лепкой. Повал – карниз, образованный выпуском брёвен. Подклет – первый этаж здания. Поребрик – орнаментальная кладка, при которой кирпич ставится на ребро. Портал – архитектурно обработанный вход в здание. Портик – открытая колоннада у входа в здание. Придел – дополнительная церковь, пристроенная к основному храму или сделанная внутри него. Притвор – небольшое помещение перед входом в церковь. Пропилен – монументальные сооружения, оформляющие вход в город, архитектурный ансамбль. Раскреповка – выступ или излом линии фасада, сделанный за счёт кладки или штукатурки стены. Распалубка – выемка в своде над дверным или оконным проёмом. Ризалит – часть здания, выступающая за основную линию фасада. Роза – круглый оконный проём на фасадах средневековых храмов. Ротонда – круглое здание или беседка, перекрытая куполом. Вместо стен могут быть колонны. Рустовка – обработка наружного поля стены выпуклыми квадратами, по периметру которых проходит углублённая профильная канавка. Сандрик – карниз над дверью или окном, опирающийся на кронштейны. Свод – перекрытие, имеющее снизу вогнутую поверхность. Своды бывают цилиндрическими, коробовыми, стрельчатыми, пологими и т.д. Селитебная территория – часть городской территории, где возводятся жилые дома, общественные здания, бульвары, парки. Сераль – дворец турецкого султана. Иногда так называли и его внутреннюю, женскую часть. Скрипторий – помещение, где монахи переписывали и переводили книги. Стилобат – сплошное каменное подножие здания. Сухарики (зубцы) – элементы поддерживающей части карниза в виде отдельных, близко поставленных друг к другу небольших параллелепипедов. Терраса – примыкающая к зданию архитектурно оформленная открытая или полуоткрытая площадка. Тимпан – внутреннее поле фронтона. Трансепт – поперечная часть базиликального средневекового храма. Трапезная – невысокое помещение, пристраиваемое к церкви с западной стороны. Триглиф – часть фриза дорического ордера, вертикальная каменная плита с треугольными продольными врезами. Триглиф чередуется с метопой. Трифорий – арочный проём из трёх и более частей. Узкая освещённая галерея, расположенная под скатами крыши боковых нефов готических храмов, усиливающая их конструкцию и имеющая декоративное значение. Тябла – горизонтальные брусья иконостаса, на которые ставились иконы. Тяга – промежуточный карниз, отделяющий этаж от этажа. Фасад – внешний вид, внешняя поверхность наружных стен здания. Фреска – живопись по штукатурке водяными красками на стене или на перекрытии. Фриз – средняя часть антаблемента. Вообще ленточный орнамент. Фронтон – завершение портика, окна, фасада в виде треугольника, имеющего по периметру карниз. Цоколь – подножие здания, сооружения, памятника. Часовня – небольшое культовое здание. Шатер – крыша в виде четырёхгранной или восьмигранной пирамиды. Шелыга – верхняя точка свода или арки. Шея – барабан церковной главы.   Необычные здание в мире. Фото.
Для связи: uvo70@yandex. ru Использование материалов сайта при условии обязательной гиперссылки на данный ресурс.

Что такое балки и колонны в конструкциях?

Балки и колонны — это два важных типа конструктивных элементов, которые играют ключевую роль в создании безопасного пути передачи нагрузки и передачи веса и сил конструкции на фундамент и в землю. Балки и колонны могут быть построены с использованием одних и тех же форм и материалов, но каждая из них выполняет разные функции и спроектирована по-разному.



Балки обычно представляют собой горизонтальные конструктивные элементы, воспринимающие нагрузки, перпендикулярные их продольному направлению. Подумайте о балансирующем бревне в гимнастике. Это прямоугольный объект длиной 15 футов, поддерживаемый с обоих концов. Когда человек идет по балке около середины пролета, его вес представляет собой вертикальную направленную вниз силу, действующую перпендикулярно продольному направлению балки.

Балки используются для поддержки веса полов, потолков и крыш здания и для передачи нагрузки на вертикальный несущий элемент конструкции. Иногда более крупные и тяжелые балки, называемые передающими балками, используются для поддержки совокупного веса штабелированных стен или других балок и передачи нагрузки на опоры.





Проектирование или определение размеров балок требует понимания основных принципов физики и инженерной статики. Инженер-строитель обучен и полностью оснащен для проверки нагрузок, действующих на балку, расчета сил и напряжений на ней и выбора материала, размера и формы соответственно. Частью инженерно-консультационных работ, которые я предоставляю своим клиентам, является структурное проектирование балок в новых зданиях и восстановление или усиление существующих балок в конструкции.



В случае нового здания существует больше гибкости в выборе размера и типа материалов для балок, которые лучше всего подходят для конструкции. Наиболее распространенные типы материалов, которые я рекомендую своим клиентам, — это балки из стальных профилей, железобетона, кирпичной кладки и деревянные балки. Все материалы имеют свои плюсы и минусы, но обычно выбираются исходя из их стоимости, размера и огнестойкости.

При разработке конструкции новой балки или реставрации существующей я учитываю несколько факторов. К этим факторам относятся величина нагрузки, действующей на балку, длина или пролет балки, доступная высота в свету под балкой или любые ограничения по геометрии, пределы прогиба балки, прочность материала, а также класс огнестойкости и сопротивление. . Аналогичные коэффициенты используются при проектировании колонн.

Колонны представляют собой вертикальные конструктивные элементы, в которых нагрузка передается параллельно продольной оси в виде сжатия, а иногда и растяжения. Например, представьте себе прямоугольный стол с четырьмя ножками по углам. Вес стола и всех предметов на столе передается на пол через ножки, действующие на сжатие. В этом случае ножки можно рассматривать как столбцы.



Колонны используются для поддержки балок пола/крыши и колонн верхнего этажа. Колонны нижнего этажа высотного здания должны нести совокупный вес всех этажей выше. Поэтому расположение колонн в идеале должно быть одинаковым на всех этажах. Это не всегда возможно, особенно при сложном архитектурном проекте, где каждый этаж имеет разную планировку. В таких случаях я часто рекомендую клиентам привлечь команду структурных дизайнеров на раннем этапе проекта, чтобы вместе с архитекторами провести мозговой штурм по наиболее идеальной компоновке колонн.



При проектировании колонны в новом здании я учитываю несколько факторов. Я начинаю с расчета веса полов/крыши, поддерживаемых колонной, затем выбираю материал и размер по мере необходимости. Высота столбца играет важную роль в общем размере столбца. Колонна, которая поддерживает 1000 фунтов и имеет высоту 10 футов, возможно, должна быть в два раза больше, чем колонна, поддерживающая 1000 фунтов и имеющая высоту 20 футов. Все зависит от геометрии колонн и свойств материала.

Надеюсь, это дало вам хорошее представление о том, что такое балки и колонны в структуре и здании, и почему они являются очень важными структурными элементами, которые нельзя упускать из виду. В следующий раз, когда вы войдете в здание или проедете по мосту, попробуйте осмотреться и выяснить, какие элементы, которые вы видите, используются в качестве балок, а какие — в качестве колонн. Если вы застряли или у вас есть какие-либо вопросы относительно структуры, на которую вы смотрите, не стесняйтесь оставлять комментарии ниже, и мы будем рады помочь вам!

Если вам нужна дополнительная информация об основах проектирования конструкций, не стесняйтесь взять наше Полное руководство здесь!

• Автор
• Последние сообщения

Ной Москович

Ной — профессиональный инженер, работающий в Crosier Kilgour & Partners Ltd, консалтинговой фирме по проектированию конструкций в Виннипеге, Манитоба, Канада, и имеет более чем 8-летний опыт работы в области проектирования. профессия проектировщика конструкций и руководителя проектов. За время своего пребывания в инженерной сфере он работал над многими уникальными проектами, включая оценку состояния существующих сооружений, реконструкцию существующих зданий, пристройки к существующим зданиям и проектирование новых сооружений, которые он получает привилегией наблюдать за тем, как они строятся с нуля. в городе, в котором он вырос.

Последние сообщения от Noah Moscovitch (посмотреть все)

Теги

балки, колонны

лучший опыт на нашем сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 01 июня 2022

См. вся история

Содержимое 1 Введение 2 Классические каменные колонны 3 Стальные колонны 4 Коэффициент гибкости 5 Форма 6 Железобетонные колонны 7 Другие типы колонн 7. 1 Каменная колонна 7.2 Пилотис 7.3 Пирсы 7.4 Посты 7,5 Завязанный 7,6 колонна 8 Статьи по теме Проектирование зданий

Колонна представляет собой вертикальный элемент конструкции, предназначенный для передачи сжимающей нагрузки. Например, колонна может передавать нагрузку от потолка, пола или плиты крыши или от балки на пол или фундамент.

Колонны обычно изготавливаются из таких материалов, как камень, кирпич, блоки, бетон, древесина, сталь и т. д., которые обладают хорошей прочностью на сжатие.

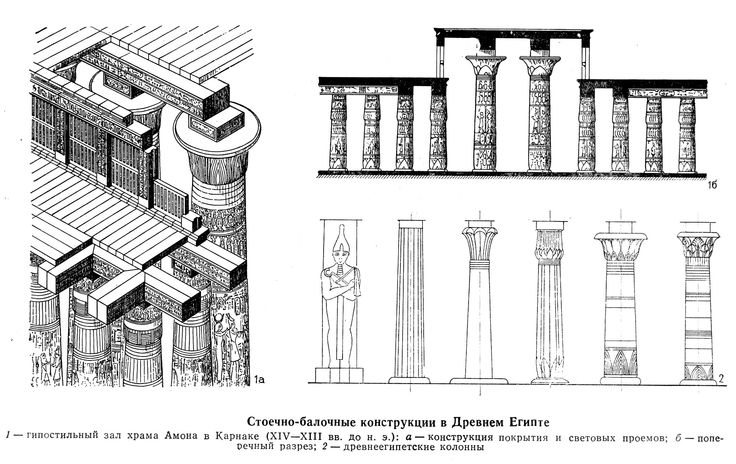

В классической архитектуре колонны часто богато украшены стандартным дизайном, включая ионический, дорический, коринфский и т.д.

Дополнительную информацию см. в разделе Элементы классических колонн.

Колоннада представляет собой ряд колонн, расположенных через равные промежутки, которые могут использоваться для поддержки горизонтального антаблемента, аркады или крытого прохода, а также в качестве части крыльца или портика.

Подробнее см.: Колоннада.

Стальные колонны обладают хорошей прочностью на сжатие, но имеют тенденцию деформироваться или изгибаться при экстремальных нагрузках. Это может быть связано с их:

• Длина.
• Площадь поперечного сечения.
• Способ крепления.
• Форма сечения.

Площадь поперечного сечения и форма сечения включены в геометрическое свойство сечения, известное как радиус вращения. Это относится к распределению компонентов объекта вокруг оси. Его можно рассчитать:

r = √I/A

Где I = второй момент площади, A = площадь поперечного сечения.

Коэффициент гибкости – это эффективная длина колонны по отношению к наименьшему радиусу вращения ее поперечного сечения. Если этого соотношения недостаточно, может произойти коробление.

Гибкость колонны можно классифицировать как:

• Длинная или тонкая: длина колонны превышает критическую длину потери устойчивости. Механический отказ обычно происходит из-за коробления. В поведении длинных колонн преобладает модуль упругости, который измеряет сопротивление колонны упругой (т.е. непостоянной) деформации при приложении силы.
• Короткая: длина колонны меньше критической длины потери устойчивости. Механический отказ обычно происходит из-за сдвига.
• Промежуточный: Между длинными и короткими колоннами, и его поведение определяется пределом прочности материала.

Классификация будет зависеть от геометрии колонны (т. е. ее коэффициента гибкости) и свойств ее материала (т. е. модуля Юнга и предела текучести).

Колонны можно классифицировать по форме поперечного сечения. Общие формы столбцов включают:

• Прямоугольный.
• Квадрат.
• Циркуляр.
• Шестигранник
• Восьмиугольный.

В профиль они могут быть клиновидными, неклиновидными или бочкообразными, их поверхность может быть гладкой, рифленой, витой, филенчатой ​​и т.д.

Колонны могут иметь простую унифицированную конструкцию или состоять из центрального «вала», установленного на основании колонны и увенчанного «каплиной». Дополнительные сведения см. в разделе Элементы классических столбцов.

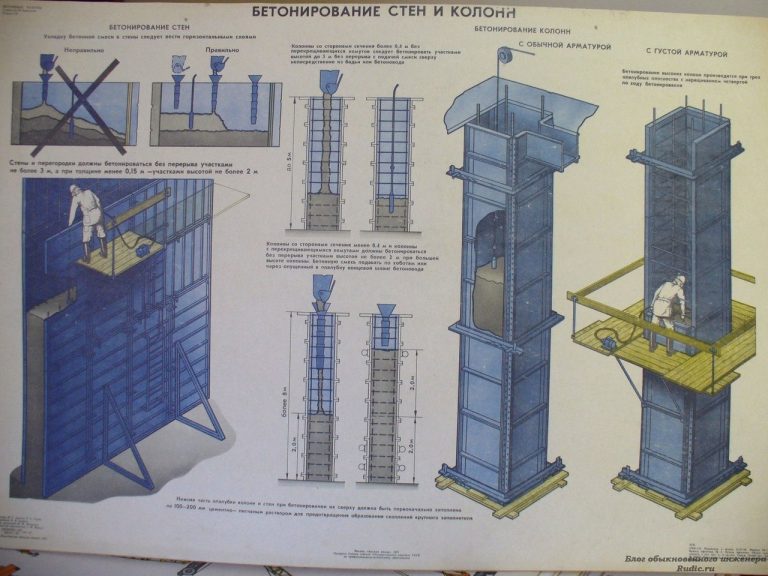

Железобетонные колонны имеют встроенную стальную сетку (известную как арматура) для усиления.

Конструкция арматуры может быть как спиральной, так и связанной.

• Спиральные колонны имеют цилиндрическую форму с непрерывным спиральным стержнем, обернутым вокруг колонны. Эта спираль обеспечивает поддержку в поперечном направлении.
• Связанные колонны имеют закрытые боковые связи, расположенные примерно равномерно по всей колонне. Расстояние между стяжками ограничено тем, что они должны располагаться достаточно близко друг к другу, чтобы предотвратить разрушение между ними, и достаточно далеко друг от друга, чтобы не мешать схватыванию бетона.

Каменные колонны (или виброкаменные колонны) образованы гранулированным заполнителем, который вставляется в выемки в форме колонн, а затем уплотняется для улучшения несущей способности грунта и материала наполнителя.

Пилоти — это опоры, которые поднимают здание над землей или водоемом. В форме дерева они традиционно использовались в народной архитектуре Азии и Скандинавии или везде, где коренные народы жили у кромки воды. Их также можно использовать в районах, подверженных ураганам или наводнениям, чтобы поднять конструкцию выше уровня штормового нагона.

Пионером современных пилотов был архитектор Ле Корбюзье, который использовал их как функционально в качестве опорных колонн на уровне земли, так и с философской точки зрения как инструмент для освобождения от жесткости традиционной планировки, позволяя создавать эффективные здания как «машины для жизни».

Для получения дополнительной информации см. Pilotis.

термин «пирс» может использоваться взаимозаменяемо для нескольких различных строительных элементов. Как правило, это вертикальная опора для конструкции или надстройки, но она также может относиться к участкам несущих несущих стен между проемами и различными типы столбцов .

См.: Пирсы для получения дополнительной информации.

Слово «стойка» взаимозаменяемо со словом «столбец», хотя обычно оно используется в отношении меньших структурных элементов, которые в некоторых случаях могут быть независимыми, а не частью более широкой конструкции.

[править] Узловая

Узловатая колонна представляет собой каменную опору, вырезанную в виде двух или четырех колонн, соединенных узлом. Узел в колоннах предназначен для представления различных духовных посланий, связанных с человечеством и его отношением к Святой Троице.

См.: Колонка с узлами для получения дополнительной информации.

Тонкая опорная колонна, часто встречающаяся в углу вестибюля магазина.

Для получения дополнительной информации см.: Colonnette

• Анта.
• Усиленная рама.

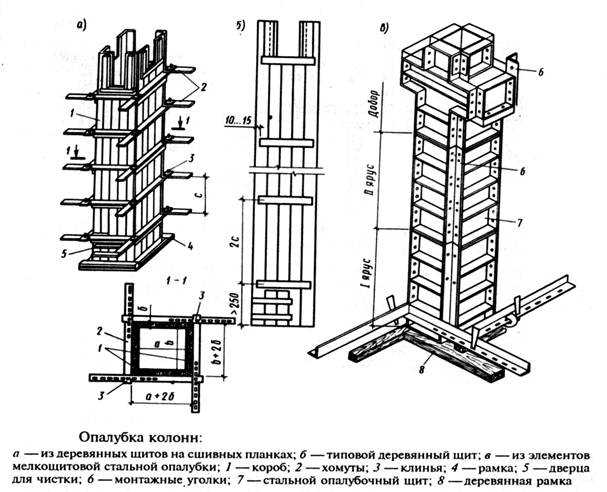

• Опалубка для колонн.
• Колоннет
• Концептуальный конструктивный проект зданий.
• Конструкции железобетонные композитные.
• Разница между столбами и колоннами.
• Элементы классических колонн.
