Структурные части зданий (конструктивные элементы)
В объектах строительства принято выделять объемно-планировочные элементы (веранда), архитектурно–конструктивные элементы (балкон), строительные конструкции (стена). При кадастровой деятельности возникает потребность различать их для правильного определения местоположения помещений и объектов капитального строительства, расчета площадей.
Определения
Нужно узнать пункт закона?Статьи в Справочнике состоят из параграфов, почти каждый из которых сопровождается соответствующими цитатами из нормативных правовых документов. Такие параграфы отмечены зеленой или желтой линией (подробнее). Чтобы показать цитаты, нажмите на иконку « » справа от текста. |
- Антресоль
При проектировании и строительстве многоквартирных домов — площадка, разграничивающая высоту помещения на разные уровни, имеющая размер площади не более 40% площади помещения, в котором она сооружается.
При создании и эксплуатации производственных зданий — площадка внутри здания, на которой размещены помещения различного назначения (производственные, административно-бытовые или для инженерного оборудования).
При проектировании общественных зданий и сооружений — площадка в объеме двусветного помещения площадью менее 40% площади помещения, в котором она находится. На площадке могут размещаться помещения. Антресоль не является этажом.
При инвентаризации жилого дома — площадка, занимающая верхнюю часть объема помещения жилого дома, предназначенная для увеличения его площади, размещения вспомогательных складских и других помещений.
При обеспечении требований безопасности — доступная площадка в объеме двусветного помещения, открытая в это помещение, или расположенная в пределах этажа с повышенной высотой, размером менее 40% площади помещения, в котором она находится. Антресоль не является этажом.
При строительстве — (balcony) верхняя открытая для доступа площадка на этаже, частично огражденная стенами.
По классификатору строительной информации — «Верхняя открытая для доступа площадка на этаже, частично огражденная стенами» (код RZo>SG, по состоянию на 05.10.2022).
Приложение Б СП 56.13330.2011;
п.3.1 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.3.2 СП 118.13330.2012*;
п.3.5 СП 4.13130.2013;
п.3.2.2.9 ГОСТ Р ИСО 6707-1-2020

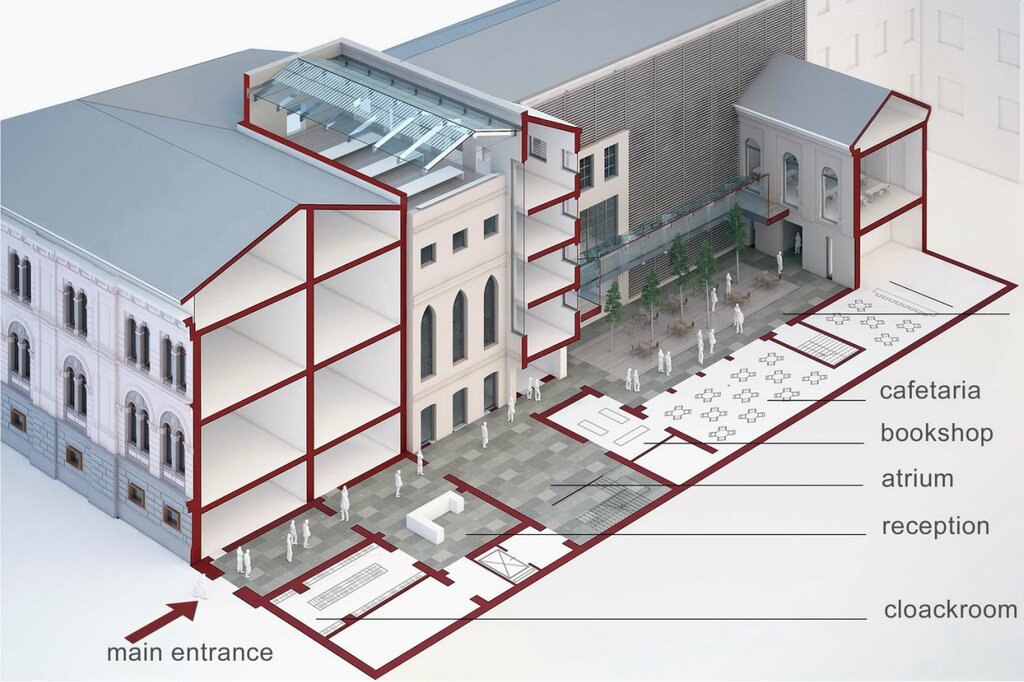

- Атриум
При проектировании общественных зданий и сооружений — часть здания в виде многосветного пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями здания (галереями, коридорами, помещениями и т.п.), как правило, имеющего верхнее освещение.
По классификатору строительной информации — «Часть здания в виде многосветного пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями здания (галереями, коридорами, помещениями и т.п.), как правило, имеющего верхнее освещение. » (код RZo>SM, по состоянию на 28.07.2021).
п.
3.3 СП 118.13330.2012*
- Балкон
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов — выступающая из плоскости стены фасада огражденная площадка, может выполняться с покрытием и остеклением имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
При обеспечении требований безопасности — выступающая из плоскости стены площадка. (Определение убрано)
При строительстве — (external balcony) открытая для доступа площадка, выступающая с наружной стороны здания.
При проектировании общественных зданий и сооружений — выступающая или заглубленная от плоскости стены фасада здания огражденная площадка.
По классификатору строительной информации — «Открытая для доступа площадка, выступающая с наружной стороны здания» (код RZo>SK, по состоянию на 28.07.2021).
п.3.2 СП 54.13330.2016;
п.3.4 СП 118.13330.2012*;
п.3.8 СП 55.13330.2016;
п.3.2.2.10 ГОСТ Р ИСО 6707-1-2020
- Веранда
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов, на территории ведения гражданами садоводства — застекленное неотапливаемое помещение, пристроенное к зданию, встроенное в него или встроенно-пристроенное, не имеющее ограничения по глубине, может устраиваться на перекрытии нижерасположенного этажа.
При инвентаризации жилых зданий — застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него.
При обеспечении требований безопасности — застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него, не имеющее ограничения по глубине. (Определение убрано)
При строительстве — (verandah, veranda) крытая терраса, пристроенная к зданию.
По классификатору строительной информации — «Крытая терраса, пристроенная к зданию» (код RZo>SJ, по состоянию на 23.08.2022).
Приложение 1 МЗС 37;
п.3.2 СП 53.13330.2019;
п.3.3 СП 54.13330.2016;
п.3.8 СП 55.13330.2016;
п.3.2.3.9 ГОСТ Р ИСО 6707-1-2020
- Вестибюль
При инвентаризации жилых зданий — помещение перед входом во внутренние части жилого дома, предназначенное для приема и распределения потоков посетителей.
По классификатору строительной информации — «Большое коммуникационное пространство, расположенное при входе в здание или внутри него» (код RZo>EAA060, по состоянию на 28.
07.2021).
07.2021).Приложение 1 МЗС 37
- Вставка (встройка)
При создании и эксплуатации производственных зданий — двух- или многоэтажная часть здания, размещенная в пределах одноэтажного здания по всей его высоте и ширине (вставка) или части высоты и ширины (встройка), выделенная ограждающими конструкциями.
При обеспечении требований безопасности — часть здания, предназначенная для размещения административных и бытовых помещений, располагаемая в пределах производственного здания по всей его высоте и ширине (вставка), части его высоты или ширины (встройка) и выделенная противопожарными преградами
Приложение Б СП 56.13330.2011;
п.3.12 СП 4.13130.2013
- Галерея
При строительстве — (gallery) верхняя открытая часть пространства, огражденная балюстрадой или перилами.
п.3.2.2.15 ГОСТ Р ИСО 6707-1-2020
- Канал кабельный
Закрытое и заглубленное (частично или полностью) в грунт, пол, перекрытие и т.
п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при снятом перекрытии.
п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при снятом перекрытии.ПУЭ
- Капсула
При проектировании общественных зданий и сооружений — жилое помещение длиной 2.0, шириной 1.0 и высотой 1.25 м, рассчитанное на одного человека. (Определение убрано из свода правил)
Приложение Б СП 118.13330.2012*
- Карнизный свес
Выступ крыши от стены, защищающий ее от стекающей дождевой или талой воды.

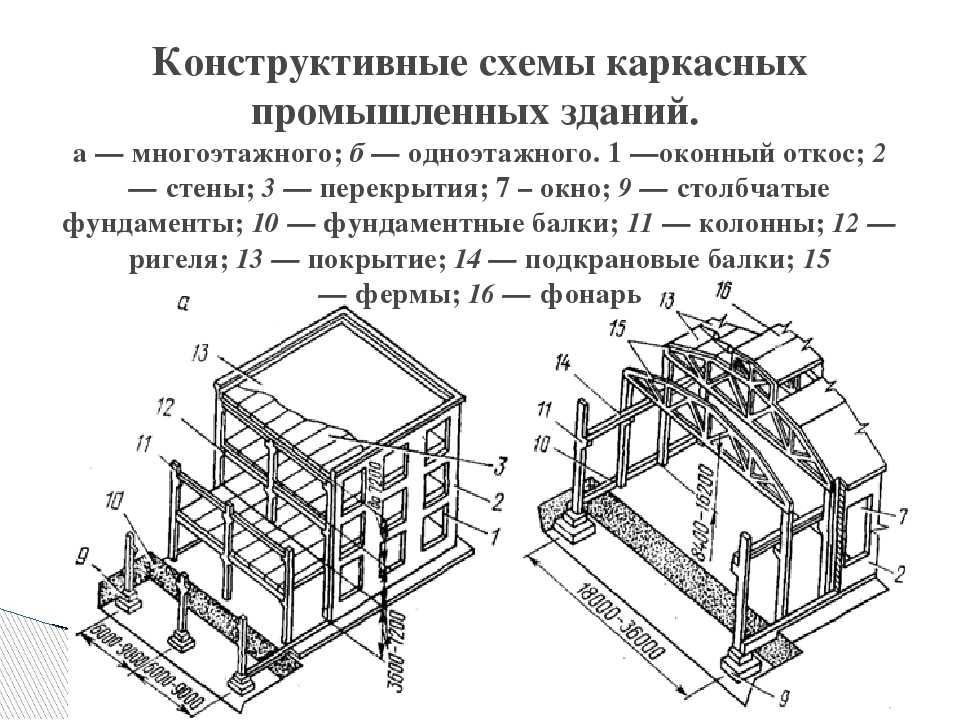

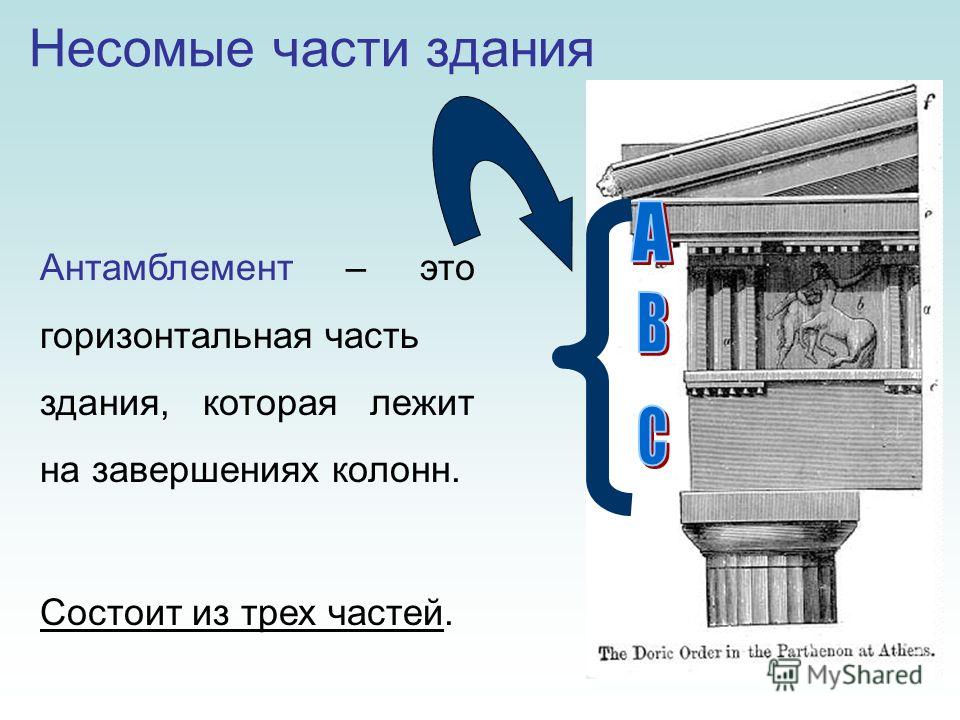

- Колонна
При строительстве — (column, pillar) конструктивный элемент гибкой формы, обычно вертикальный, который передает на опору приложенные к нему усилия, работая, в основном, на сжатие.
п.3.3.1.10 ГОСТ Р ИСО 6707-1-2020
- Консоль
При строительстве — (cantilever) часть балки или несущей плиты, которая выходит за пределы ее крайней опоры.
п.3.3.1.17 ГОСТ Р ИСО 6707-1-2020
- Конструкция
При строительстве — (strudure) упорядоченная система взаимосвязанных элементов, предназначенная для обеспечения определенной меры прочности и жесткости.
п.3.3.1.2 ГОСТ Р ИСО 6707-1-2020
- Конструкция пространственная
При строительстве — (space structure, space frame) объемная конструкция, способная воспринимать усилия, которые могут быть приложены в любой точке, под любым утлом к поверхности этой конструкции, и действовать в любом направлении.
п.3.3.1.30 ГОСТ Р ИСО 6707-1-2020
- Конструктивный элемент
При строительстве (strudural member) часть конструкции, предназначенная для передачи усилий.
п.3.3.1.3 ГОСТ Р ИСО 6707-1-2020
- Конструктивный элемент выступающий
Любые конструктивные элементы жилого здания или жилого помещения, проекция которых на горизонтальную плоскость, проходящую на уровне примыкания жилого здания (в том числе в составе которого расположено жилое помещение) к поверхности земли выступает за проекцию внешних границ наружных стен такого здания на эту же горизонтальную плоскость.
МЭР ОГ-Д23-3981
- Крыльцо
При проектировании и строительстве жилых «одноквартирных» домов, на территории ведения гражданами садоводства — открытая площадка, примыкающая к наружным ограждающим конструкциям непосредственно перед входом в дом, при необходимости оборудованная лестницей, пандусом и покрытием.
При строительстве — (porch, veranda) пространство перед входной дверью, устроенное в углублении с наружной стороны здания или укрытое выступом из него.
По классификатору строительной информации — «Пространство перед входной дверью, устроенное в углублении с наружной стороны здания или укрытое выступом из него» (код RZo>EAA010, по состоянию на 05.04.2022).
п.3.7 СП 53.13330.2019;
п.3.7 СП 55.13330.2016;
п.3.2.2.12 ГОСТ Р ИСО 6707-1-2020
- Крыша
Верхняя несущая и ограждающая конструкция здания или сооружения для защиты помещений от внешних климатических и других воздействий.
Правилами и нормами технической эксплуатации жилищного фонда запрещено находиться на крыше лицам, не имеющим отношения к технической эксплуатации и ремонту здания [п. 4.6.1.22 Постановление Госстроя РФ №170 от 27.09.2003].
п.3.1.9 ТСОКД 2022
- Лестница
При проектировании общественных зданий и сооружений — функциональный и конструктивный строительный элемент, обеспечивающий вертикальные связи между этажами здания.
При строительстве — (stair, staircase) cтроительная конструкция в виде ряда горизонтальных площадок для лешего перехода на разные уровни.
По классификатору строительной информации — «объект, соединяющий уровни в виде последовательности ступеней или стержней – Функциональный и конструктивный элемент строительной конструкции в виде ряда ступеней, служащий для подъема или спуска, а также взаимосвязи помещений. » (код Com>XSC, по состоянию на 28.07.2021).
п.3.6 СП 118.13330.2012*;
п.3.3.5.22 ГОСТ Р ИСО 6707-1-2020
- Лестница внешняя
При проектировании общественных зданий и сооружений — лестница у входа в здание или на подходе к нему.
Приложение Б СП 118.13330.2012*
- Лестница внутренняя
При проектировании общественных зданий и сооружений — лестница внутри здания, сооружения:
- закрытая — размещаемая в лестничной клетке.
- открытая — размещаемая в вестибюлях, фойе и т.п.
Приложение Б СП 118.
13330.2012*
- Лестница наружная
При проектировании общественных зданий и сооружений — лестница на фасаде здания для эвакуации людей или технических целей.
Приложение Б СП 118.13330.2012*
- Лестничная клетка
В жилом доме — помещение общего пользования с размещением лестничных площадок и лестничных маршей.
При проектировании общественных зданий и сооружений — ограниченное стенами, перекрытиями, покрытием (с нормированными пределами огнестойкости) пространство внутри здания, сооружения (или пристроенное), предназначенное для размещения лестницы.
При строительстве — (stair enclosure) пространство, отведенное для размещения лестницы и ограниченное поверхностями стен.
п.3.9 СП 54.13330.2016;
п.3.7 СП 118.13330.2012*;
п.3.2.4.16 ГОСТ Р ИСО 6707-1-2020
- Лестничная площадка
При строительстве — (landing) площадка или часть перекрытия, примыкающая к лестничному маршу или пандусу или обеспечивающая доступ к лифтовой кабине на каждом уровне обслуживания.
п.3.3.5.23 ГОСТ Р ИСО 6707-1-2020
- Лестничный марш
При проектировании общественных зданий и сооружений — наклонная конструкция, соединяющая горизонтальные площадки на разных уровнях, состоящая, как правило, из коссоуров с непрерывным рядом ступеней сверху. Лестница из одного марша называется одномаршевой.
При строительстве — (flight) непрерывный ряд ступеней между двумя уровнями.
Ширина считается как расстояние между ограждениями лестницы, между стеной и ограждением лестницы. Если ограждение лестницы выносится за пределы ступени, то отсчет следует вести от края ступени.
п.3.8 СП 118.13330.2012*;
п.3.3.5.26 ГОСТ Р ИСО 6707-1-2020
- Лифтовый холл
При обеспечении требований безопасности — помещение перед входами в лифты.
По классификатору строительной информации — «Помещение перед входом в лифт (лифты)» (код RZo>AAC040, по состоянию на 28.07.2021).
п.3.21 СП 4.13130.2013
- Лоджия
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов — помещение, встроенное в здание или пристроенное к нему, имеющее стены с трех сторон (или с двух при угловом расположении) на всю высоту этажа и ограждение с открытой стороны, может выполняться с покрытием и остеклением, имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
При инвентаризации жилого здания – перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство, служащее для отдыха в летнее время и солнцезащиты.
При обеспечении требований безопасности – встроенное или пристроенное, остекленное или открытое во внешнее пространство, огражденное с трех сторон стенами (с двух — при угловом расположении) помещение с глубиной, ограниченной требованиями естественной освещенности помещения, к наружной стене которого она примыкает. (Определение убрано)
При строительстве — (internal balcony, recessed balcony) открытая для доступа площадка, устроенная в нише с наружной стороны здания.
По классификатору строительной информации — «Помещение, открытое во внешнее пространство, огражденное с трех сторон стенами (с двух – при угловом расположении), может быть остекленной» (код RZo>SL, по состоянию на 28.07.2021).
п.3.17 СП 55.13330.2016;
п.3.15 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.
3.2.2.11 ГОСТ Р ИСО 6707-1-2020
- Ограждение
Строительная конструкция, устанавливаемая на перепаде отметок пешеходных поверхностей, пола более 0.45 м.
При строительстве — (guarding, guard, guardrail system) барьер, предназначенный для задержки, остановки или управления потока людей или для защиты от случайного падения с одного уровня на другой.
По классификатору строительной информации — «объект ограничения доступа при помощи длинного горизонтального барьера, вытянутого в вертикальной плоскости» (код Com>RUA, по состоянию на 28.07.2021).
п.Б.20 СП 59.13330.2012 ;
п.3.3.2.67 ГОСТ Р ИСО 6707-1-2020
- Пандус
Сооружение, имеющее сплошную наклонную по направлению движения поверхность, предназначенное для перемещения с одного уровня горизонтальной поверхности пути на другой, в том числе на кресле-коляске.
По классификатору строительной информации — «объект, соединяющий уровни в виде наклонной поверхности – Наклонное сооружение, обеспечивающее связь между двумя уровнями» (код Com>XSD, по состоянию на 28.
07.2021).
07.2021).п.Б.21 СП 59.13330.2012
- Пассаж (аркада)
При проектировании общественных зданий и сооружений — атриум, развитый по горизонтали (при длине более высоты) над проходом.
При строительстве — (arcade, mall) крытый проход, как правило, с магазинами, расположенными с одной или двух сторон.
По классификатору строительной информации — «Крытый проход, как правило, с магазинами, расположенными с одной или двух сторон» (код RZo>SN, по состоянию на 28.07.2021).
п.3.3 СП 118.13330.2012*;
п.3.2.2.14 ГОСТ Р ИСО 6707-1-2020
- Перегородка
При строительстве — (partition) внутренняя вертикальная самонесущая строительная конструкция, разделяющая пространство.
В письме СРО «Кадастровые инженеры юга» №2022/исх/ОО/0032 от 02.02.2022 изложена следующая позиция:
- перегородка — это внутренняя стена (располагается внутри внешнего контура объекта капитального строительства), не несущая на себе нагрузку иных строительных конструкций объекта капитального строительства, кроме как от своего собственного веса;
- обозначение такого элемента на поэтажном плане осуществляется в соответствии с пунктом 13 приложения «Специальные условные знаки» требований к подготовке технического плана в виде «шахматной» заливки;
- иные конструктивные элементы, представляющие собой внешние ограждающие конструкции здания, сооружения или помещения, либо внутренние стены, не являющиеся перегородками, на поэтажном плане должны иметь обозначение, предусмотренное приложением «Специальные условные знаки» требований для стен.
п.3.3.2.47 ГОСТ Р ИСО 6707-1-2020
Обозначенная на полу разметкой перегородка, отсутствующая на момент проведения кадастровых работ и планируемая к возведению при проведении ремонтных работ, не измеряется и в абрисе не отображается.
п.7.1.10 ТСОКД 2022
- Передняя (входной вестибюль, парадная)
При проектировании и строительстве жилых «одноквартирных» домов — подсобное помещение в одноквартирном доме (или квартире блокированного дома), располагаемое смежно со входом (или холодным тамбуром), через которое осуществляется проход в жилые комнаты (комнату) или в подсобные помещения.
При строительстве — (entrance hall, foyer, lobby, vestibule) большое коммуникационное пространство, расположенное при входе в здание или внутри него.
п.3.2.4.6 ГОСТ Р ИСО 6707-1-2020;
п.3.10а СП 55.13330.2016
- Площадка
При создании и эксплуатации производственных зданий — одноярусное сооружение (без стен), размещенное в здании или вне его, опирающееся на самостоятельные опоры, конструкции здания или оборудование и предназначенное для установки, обслуживания или ремонта оборудования.
Приложение Б СП 56.13330.2011
- Портик
Выступающая перед входом часть здания, как правило, с колоннами.
п.3.28 СП 136.13330.2012
- Пристройка
При инвентаризации жилищного фонда — часть здания, расположенная вне контура его капитальных наружных стен, является вспомогательной по отношению к зданию и имеющая с ним одну (или более) общую капитальную стену. Пристройки в большинстве своем имеют внутреннее сообщение с основным зданием. К ним следует относить: пристроенные кухни, жилые пристройки, сени, тамбуры, веранды и т.п. Все пристройки разделяются на отапливаемые и холодные, общая площадь помещений в отапливаемых пристройках учитывается в составе жилищного фонда.
При обеспечении требований безопасности – внешняя часть здания, имеющая иное функциональное назначение или пожарно-технические характеристики (степень огнестойкости, класс конструктивной пожарной опасности, категорию по взрывопожарной опасности и т.д.
), отделяемая от основного здания противопожарными преградами.В строительной промышленности — (extension, addition) расширение существующего здания.
По классификатору строительной информации — «Расширение существующего здания» (код RZo>SQ, по состоянию на 09.08.2021).
), отделяемая от основного здания противопожарными преградами.Приложение 1 МЗС 37;
п.3.31 СП 4.13130.2013;
п.3.2.1.5 ГОСТ Р ИСО 6707-1-2020
- Приямок (наружный)
При строительстве — (window well) некрытое пространство, расположенное ниже уровня земли снаружи здания обеспечивающее освещение и вентиляцию в подвале.
По классификатору строительной информации — «Некрытое пространство, расположенное ниже уровня земли снаружи здания, обеспечивающее освещение и вентиляцию в подвале» (код RZo>STC, по состоянию на 28.07.2021).
п.3.2.3.12 ГОСТ Р ИСО 6707-1-2020
- Пространство
При строительстве — (space) площадь или объем, заключенные в физических или условных границах.
п.
3.2.1.1 ГОСТ Р ИСО 6707-1-2020
- Пространство (помещение) многосветное
При проектировании общественных зданий и сооружений — объем внутри здания, занимающий по высоте несколько этажей.
При кадастровом учете — многосветные помещения, атриумы, проемы в перекрытиях, лифтовые и другие шахты.
Приложение Б СП 118.13330.2012*;
п.6 РР П/0393
- Проход
Пешеходное пространство между конструктивными и (или) функциональными элементами (оборудованием).
При строительстве — (passage, walkway) узкое коммуникационное пространство, ограниченное с двух сторон и предназначенное для пешеходов.
п.Б.35 СП 59.13330.2012 ;
п.3.2.4.4 ГОСТ Р ИСО 6707-1-2020
- Рампа
При создании и эксплуатации производственных зданий — сооружение, предназначенное для производства погрузочно-разгрузочных работ. Рампа одной стороной примыкает к стене склада, а другой располагается вдоль железнодорожного пути (железнодорожная рампа) или автоподъезда (автомобильная рампа).
Рампа может располагаться внутри склада. Высота рампы над уровнем пола определяется видом транспорта.При обеспечении требований безопасности — сооружение, предназначенное для производства погрузочно-разгрузочных работ на производственно-складских объектах, а также для перемещения автомобилей между уровнями в автостоянках.
Рампа может располагаться внутри склада. Высота рампы над уровнем пола определяется видом транспорта.Приложение Б СП 56.13330.2011;
п.3.35 СП 4.13130.2013
- Стена
При строительстве — (wall) вертикальная строительная конструкция, которая ограничивает или разделяет пространство и, как правило, выполняет несущую или опорную функцию.
п.3.3.2.46 ГОСТ Р ИСО 6707-1-2020
- Сцена
Часть зрительного зала для проведения театральных мероприятий с колосниками и театральной механизацией планшета сцены.
По классификатору строительной информации — «Часть зрительного зала для проведения театральных мероприятий » (код RZo>BDD, по состоянию на 28.07.2021).
п.Б.41 СП 59.13330.
2012
- Тамбур
В многоквартирном доме — вспомогательное помещение между дверьми для защиты от воздействий внешней среды.
Тамбур может быть внешним (пристроенным) и расположенным в пределах внешних стен здания или сооружения.
В общественном здании и сооружении — проходное помещение между дверьми для защиты от воздействий неблагоприятных условий внешней среды.
При инвентаризации жилищного фонда — проходное пространство между дверями, служащее для защиты от проникновения холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.
При строительстве — (air lock) замкнутое пространство с двумя дверьми, расположенное между двумя пространствами с разными атмосферными условиями, позволяющее перемещение между ними без значительного нарушения их микроклимата.
п.3.26 СП 54.13330.2016;
п.3.17 СП 118.13330.2012*;
Приложение 1 МЗС 37;
п.3.42 СП 4.13130.2013;
п.3.2.4.12 ГОСТ Р ИСО 6707-1-2020
- Терраса
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов, на территории ведения гражданами садоводства — огражденная открытая (без устройства остекления) площадка, пристроенная к зданию, встроенная в него или встроенно-пристроенная, не имеющая ограничения по глубине, может иметь покрытие и устраиваться на кровле нижерасположенного этажа.
При инвентаризации жилищного фонда — огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу, размещается на земле или над нижерасположенным этажом.
При строительстве — (terrace, patio) наружная горизонтальная площадка, как правило, для нахождения людей, часто огражденная балюстрадой или перилами.
По классификатору строительной информации — «Наружная горизонтальная площадка, как правило, для нахождения людей, часто огражденная балюстрадой или перилами» (код RZo>SH, по состоянию на 28.07.2021).
п.3.13 СП 53.13330.2019;
п.3.17 СП 55.13330.2016;
п.3.27 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.3.2.3.8 ГОСТ Р ИСО 6707-1-2020

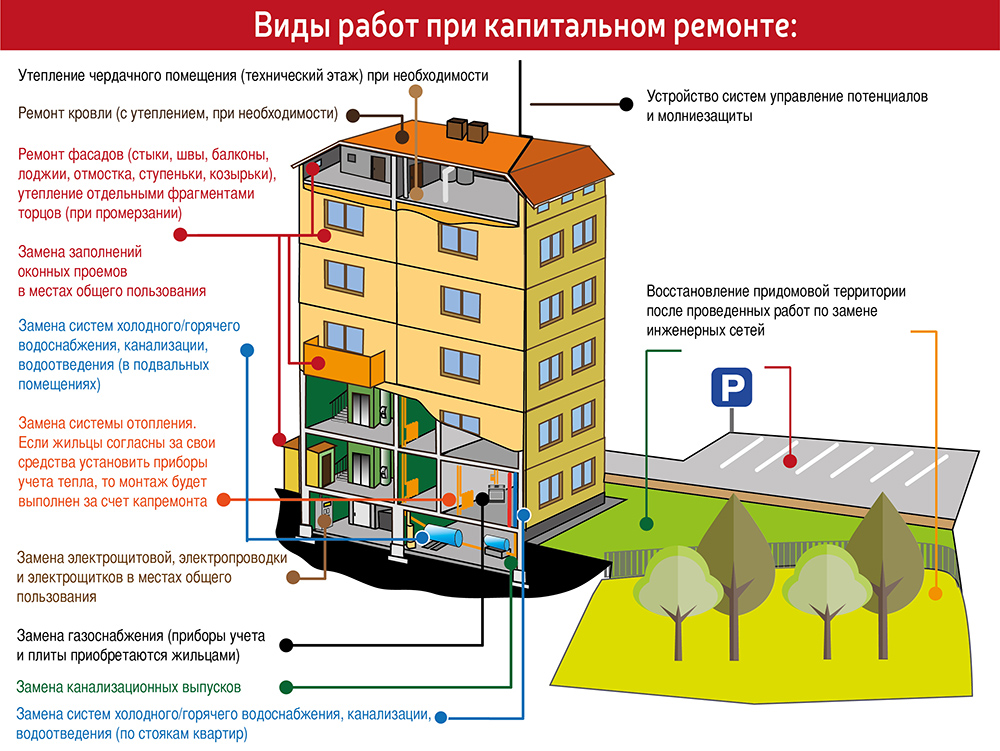

- Территория придомовая
Участок около жилого многоквартирного здания, включающий пешеходные пути ко входам, подъезды к дому и площадки для жильцов данного дома — детские, спортивные, для отдыха, для контейнеров, для выгула собак и т.п.
п.
Б.33 СП 59.13330.2012
- Трибуна
При обеспечении требований безопасности — сооружение с повышающимися рядами мест для зрителей.
п.3.43 СП 4.13130.2013

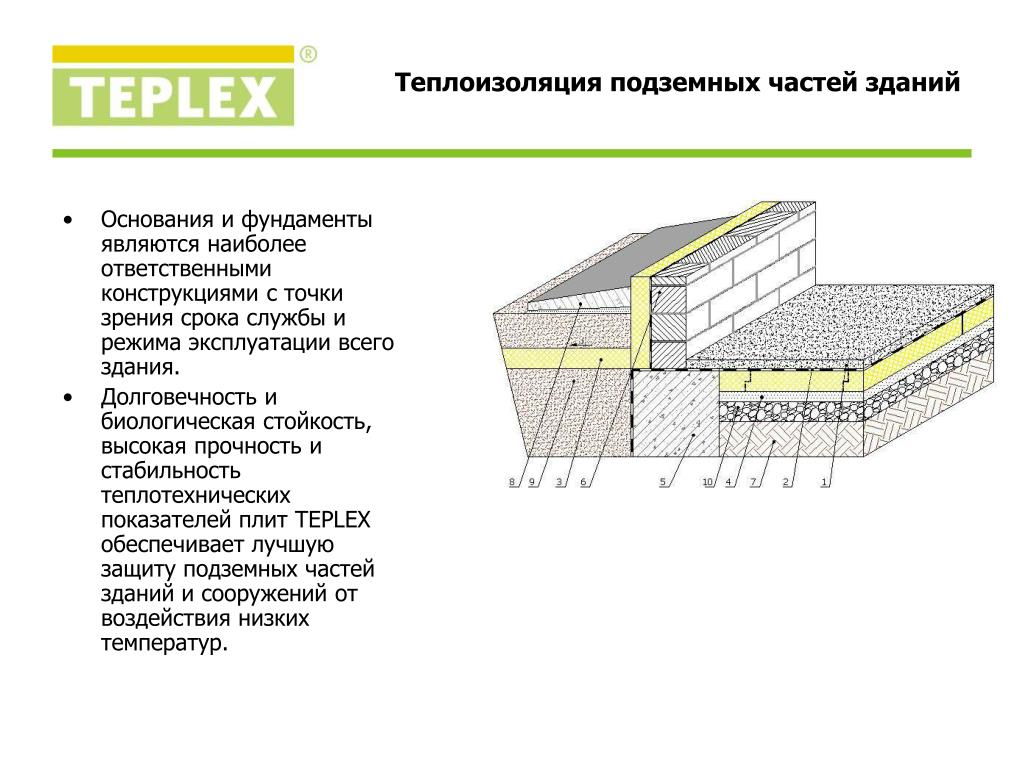

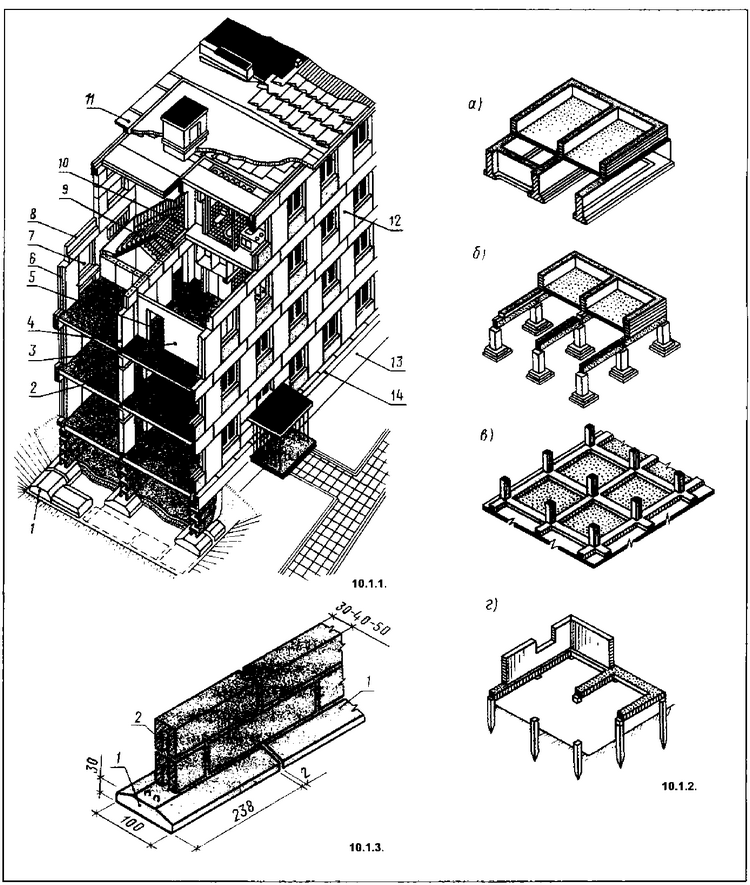

- Фундамент
При строительстве — (foundation) строительная конструкция, служащая для передачи усилий на несущий грунт.
п.3.3.1.1 ГОСТ Р ИСО 6707-1-2020
- Шахта кабельная
Вертикальное кабельное сооружение (как правило, прямоугольного сечения), у которого высота в несколько раз больше стороны сечения, снабженное скобами или лестницей для передвижения вдоль него людей (проходные шахты) или съемной полностью или частично стенкой (непроходные шахты).
ПУЭ
- Эркер
При инвентаризации жилищного фонда — выходящая из плоскости фасада часть помещения, частично или полностью остекленная, улучшающая его освещенность и инсоляцию.
При строительстве — (bay window) строительная конструкция с плоскими гранями, выступающая с наружной стороны здания, в котором устроено одно или несколько окон.
Приложение 1 МЗС 37;
п.3.3.3.7 ГОСТ Р ИСО 6707-1-2020
- Этажерка
При создании и эксплуатации производственных зданий, при обеспечении требований безопасности — многоярусное каркасное сооружение (без стен), свободно стоящее в здании или вне его и предназначенное для размещения и обслуживания технологического и прочего оборудования.
Приложение Б СП 56.13330.2011;
п.3.56 СП 4.13130.2013
Структурные части зданий (конструктивные элементы)
В объектах строительства принято выделять объемно-планировочные элементы (веранда), архитектурно–конструктивные элементы (балкон), строительные конструкции (стена). При кадастровой деятельности возникает потребность различать их для правильного определения местоположения помещений и объектов капитального строительства, расчета площадей.
Определения
Нужно узнать пункт закона?Статьи в Справочнике состоят из параграфов, почти каждый из которых сопровождается соответствующими цитатами из нормативных правовых документов. Чтобы показать цитаты, нажмите на иконку « » справа от текста. |
Такие параграфы отмечены зеленой или желтой линией (подробнее).- Антресоль
При проектировании и строительстве многоквартирных домов — площадка, разграничивающая высоту помещения на разные уровни, имеющая размер площади не более 40% площади помещения, в котором она сооружается.
При создании и эксплуатации производственных зданий — площадка внутри здания, на которой размещены помещения различного назначения (производственные, административно-бытовые или для инженерного оборудования).
При проектировании общественных зданий и сооружений — площадка в объеме двусветного помещения площадью менее 40% площади помещения, в котором она находится. На площадке могут размещаться помещения. Антресоль не является этажом.
При инвентаризации жилого дома — площадка, занимающая верхнюю часть объема помещения жилого дома, предназначенная для увеличения его площади, размещения вспомогательных складских и других помещений.
При обеспечении требований безопасности — доступная площадка в объеме двусветного помещения, открытая в это помещение, или расположенная в пределах этажа с повышенной высотой, размером менее 40% площади помещения, в котором она находится. Антресоль не является этажом.
При строительстве — (balcony) верхняя открытая для доступа площадка на этаже, частично огражденная стенами.
По классификатору строительной информации — «Верхняя открытая для доступа площадка на этаже, частично огражденная стенами» (код RZo>SG, по состоянию на 05.10.2022).
Приложение Б СП 56.13330.2011;
п.3.1 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.3.2 СП 118.13330.2012*;
п.3.5 СП 4.13130.2013;
п.3.2.2.9 ГОСТ Р ИСО 6707-1-2020
- Атриум
При проектировании общественных зданий и сооружений — часть здания в виде многосветного пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями здания (галереями, коридорами, помещениями и т.
п.), как правило, имеющего верхнее освещение.По классификатору строительной информации — «Часть здания в виде многосветного пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями здания (галереями, коридорами, помещениями и т.п.), как правило, имеющего верхнее освещение. » (код RZo>SM, по состоянию на 28.07.2021).
п.), как правило, имеющего верхнее освещение.п.3.3 СП 118.13330.2012*
- Балкон
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов — выступающая из плоскости стены фасада огражденная площадка, может выполняться с покрытием и остеклением имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
При обеспечении требований безопасности — выступающая из плоскости стены площадка. (Определение убрано)
При строительстве — (external balcony) открытая для доступа площадка, выступающая с наружной стороны здания.
При проектировании общественных зданий и сооружений — выступающая или заглубленная от плоскости стены фасада здания огражденная площадка.
По классификатору строительной информации — «Открытая для доступа площадка, выступающая с наружной стороны здания» (код RZo>SK, по состоянию на 28.07.2021).
п.3.2 СП 54.13330.2016;
п.3.4 СП 118.13330.2012*;
п.3.8 СП 55.13330.2016;
п.3.2.2.10 ГОСТ Р ИСО 6707-1-2020
- Веранда
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов, на территории ведения гражданами садоводства — застекленное неотапливаемое помещение, пристроенное к зданию, встроенное в него или встроенно-пристроенное, не имеющее ограничения по глубине, может устраиваться на перекрытии нижерасположенного этажа.
При инвентаризации жилых зданий — застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него.
При обеспечении требований безопасности — застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него, не имеющее ограничения по глубине. (Определение убрано)
При строительстве — (verandah, veranda) крытая терраса, пристроенная к зданию.
По классификатору строительной информации — «Крытая терраса, пристроенная к зданию» (код RZo>SJ, по состоянию на 23.08.2022).
Приложение 1 МЗС 37;
п.3.2 СП 53.13330.2019;
п.3.3 СП 54.13330.2016;
п.3.8 СП 55.13330.2016;
п.3.2.3.9 ГОСТ Р ИСО 6707-1-2020
- Вестибюль
При инвентаризации жилых зданий — помещение перед входом во внутренние части жилого дома, предназначенное для приема и распределения потоков посетителей.
По классификатору строительной информации — «Большое коммуникационное пространство, расположенное при входе в здание или внутри него» (код RZo>EAA060, по состоянию на 28.07.2021).
Приложение 1 МЗС 37
- Вставка (встройка)
При создании и эксплуатации производственных зданий — двух- или многоэтажная часть здания, размещенная в пределах одноэтажного здания по всей его высоте и ширине (вставка) или части высоты и ширины (встройка), выделенная ограждающими конструкциями.
При обеспечении требований безопасности — часть здания, предназначенная для размещения административных и бытовых помещений, располагаемая в пределах производственного здания по всей его высоте и ширине (вставка), части его высоты или ширины (встройка) и выделенная противопожарными преградами
Приложение Б СП 56.13330.2011;
п.3.12 СП 4.13130.2013
- Галерея
При строительстве — (gallery) верхняя открытая часть пространства, огражденная балюстрадой или перилами.
п.3.2.2.15 ГОСТ Р ИСО 6707-1-2020
- Канал кабельный
Закрытое и заглубленное (частично или полностью) в грунт, пол, перекрытие и т.п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при снятом перекрытии.
ПУЭ
- Капсула
При проектировании общественных зданий и сооружений — жилое помещение длиной 2.0, шириной 1.0 и высотой 1.25 м, рассчитанное на одного человека.
(Определение убрано из свода правил)
(Определение убрано из свода правил)Приложение Б СП 118.13330.2012*
- Карнизный свес
Выступ крыши от стены, защищающий ее от стекающей дождевой или талой воды.
- Колонна
При строительстве — (column, pillar) конструктивный элемент гибкой формы, обычно вертикальный, который передает на опору приложенные к нему усилия, работая, в основном, на сжатие.
п.3.3.1.10 ГОСТ Р ИСО 6707-1-2020
- Консоль
При строительстве — (cantilever) часть балки или несущей плиты, которая выходит за пределы ее крайней опоры.
п.3.3.1.17 ГОСТ Р ИСО 6707-1-2020
- Конструкция
При строительстве — (strudure) упорядоченная система взаимосвязанных элементов, предназначенная для обеспечения определенной меры прочности и жесткости.
п.3.3.1.2 ГОСТ Р ИСО 6707-1-2020
- Конструкция пространственная
При строительстве — (space structure, space frame) объемная конструкция, способная воспринимать усилия, которые могут быть приложены в любой точке, под любым утлом к поверхности этой конструкции, и действовать в любом направлении.
п.3.3.1.30 ГОСТ Р ИСО 6707-1-2020
- Конструктивный элемент
При строительстве (strudural member) часть конструкции, предназначенная для передачи усилий.
п.3.3.1.3 ГОСТ Р ИСО 6707-1-2020
- Конструктивный элемент выступающий
Любые конструктивные элементы жилого здания или жилого помещения, проекция которых на горизонтальную плоскость, проходящую на уровне примыкания жилого здания (в том числе в составе которого расположено жилое помещение) к поверхности земли выступает за проекцию внешних границ наружных стен такого здания на эту же горизонтальную плоскость.
МЭР ОГ-Д23-3981
- Крыльцо
При проектировании и строительстве жилых «одноквартирных» домов, на территории ведения гражданами садоводства — открытая площадка, примыкающая к наружным ограждающим конструкциям непосредственно перед входом в дом, при необходимости оборудованная лестницей, пандусом и покрытием.
При строительстве — (porch, veranda) пространство перед входной дверью, устроенное в углублении с наружной стороны здания или укрытое выступом из него.
По классификатору строительной информации — «Пространство перед входной дверью, устроенное в углублении с наружной стороны здания или укрытое выступом из него» (код RZo>EAA010, по состоянию на 05.04.2022).
п.3.7 СП 53.13330.2019;
п.3.7 СП 55.13330.2016;
п.3.2.2.12 ГОСТ Р ИСО 6707-1-2020
- Крыша
Верхняя несущая и ограждающая конструкция здания или сооружения для защиты помещений от внешних климатических и других воздействий.
Правилами и нормами технической эксплуатации жилищного фонда запрещено находиться на крыше лицам, не имеющим отношения к технической эксплуатации и ремонту здания [п. 4.6.1.22 Постановление Госстроя РФ №170 от 27.09.2003].
п.3.1.9 ТСОКД 2022
- Лестница
При проектировании общественных зданий и сооружений — функциональный и конструктивный строительный элемент, обеспечивающий вертикальные связи между этажами здания.
При строительстве — (stair, staircase) cтроительная конструкция в виде ряда горизонтальных площадок для лешего перехода на разные уровни.
По классификатору строительной информации — «объект, соединяющий уровни в виде последовательности ступеней или стержней – Функциональный и конструктивный элемент строительной конструкции в виде ряда ступеней, служащий для подъема или спуска, а также взаимосвязи помещений. » (код Com>XSC, по состоянию на 28.07.2021).
п.3.6 СП 118.13330.2012*;
п.3.3.5.22 ГОСТ Р ИСО 6707-1-2020
- Лестница внешняя
При проектировании общественных зданий и сооружений — лестница у входа в здание или на подходе к нему.
Приложение Б СП 118.13330.2012*
- Лестница внутренняя
При проектировании общественных зданий и сооружений — лестница внутри здания, сооружения:
- закрытая — размещаемая в лестничной клетке.
- открытая — размещаемая в вестибюлях, фойе и т.п.
Приложение Б СП 118.13330.2012*
- Лестница наружная
При проектировании общественных зданий и сооружений — лестница на фасаде здания для эвакуации людей или технических целей.
Приложение Б СП 118.13330.2012*
- Лестничная клетка
В жилом доме — помещение общего пользования с размещением лестничных площадок и лестничных маршей.
При проектировании общественных зданий и сооружений — ограниченное стенами, перекрытиями, покрытием (с нормированными пределами огнестойкости) пространство внутри здания, сооружения (или пристроенное), предназначенное для размещения лестницы.
При строительстве — (stair enclosure) пространство, отведенное для размещения лестницы и ограниченное поверхностями стен.
п.3.9 СП 54.13330.2016;
п.3.7 СП 118.13330.2012*;
п.3.2.4.16 ГОСТ Р ИСО 6707-1-2020
- Лестничная площадка
При строительстве — (landing) площадка или часть перекрытия, примыкающая к лестничному маршу или пандусу или обеспечивающая доступ к лифтовой кабине на каждом уровне обслуживания.
п.3.3.5.23 ГОСТ Р ИСО 6707-1-2020
- Лестничный марш
При проектировании общественных зданий и сооружений — наклонная конструкция, соединяющая горизонтальные площадки на разных уровнях, состоящая, как правило, из коссоуров с непрерывным рядом ступеней сверху.
Лестница из одного марша называется одномаршевой.При строительстве — (flight) непрерывный ряд ступеней между двумя уровнями.
Ширина считается как расстояние между ограждениями лестницы, между стеной и ограждением лестницы. Если ограждение лестницы выносится за пределы ступени, то отсчет следует вести от края ступени.
Лестница из одного марша называется одномаршевой.п.3.8 СП 118.13330.2012*;
п.3.3.5.26 ГОСТ Р ИСО 6707-1-2020
- Лифтовый холл
При обеспечении требований безопасности — помещение перед входами в лифты.
По классификатору строительной информации — «Помещение перед входом в лифт (лифты)» (код RZo>AAC040, по состоянию на 28.07.2021).
п.3.21 СП 4.13130.2013
- Лоджия
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов — помещение, встроенное в здание или пристроенное к нему, имеющее стены с трех сторон (или с двух при угловом расположении) на всю высоту этажа и ограждение с открытой стороны, может выполняться с покрытием и остеклением, имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
При инвентаризации жилого здания – перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство, служащее для отдыха в летнее время и солнцезащиты.
При обеспечении требований безопасности – встроенное или пристроенное, остекленное или открытое во внешнее пространство, огражденное с трех сторон стенами (с двух — при угловом расположении) помещение с глубиной, ограниченной требованиями естественной освещенности помещения, к наружной стене которого она примыкает. (Определение убрано)
При строительстве — (internal balcony, recessed balcony) открытая для доступа площадка, устроенная в нише с наружной стороны здания.
По классификатору строительной информации — «Помещение, открытое во внешнее пространство, огражденное с трех сторон стенами (с двух – при угловом расположении), может быть остекленной» (код RZo>SL, по состоянию на 28.07.2021).
п.3.17 СП 55.13330.2016;
п.3.15 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.
3.2.2.11 ГОСТ Р ИСО 6707-1-2020
- Ограждение
Строительная конструкция, устанавливаемая на перепаде отметок пешеходных поверхностей, пола более 0.45 м.
При строительстве — (guarding, guard, guardrail system) барьер, предназначенный для задержки, остановки или управления потока людей или для защиты от случайного падения с одного уровня на другой.
По классификатору строительной информации — «объект ограничения доступа при помощи длинного горизонтального барьера, вытянутого в вертикальной плоскости» (код Com>RUA, по состоянию на 28.07.2021).
п.Б.20 СП 59.13330.2012 ;
п.3.3.2.67 ГОСТ Р ИСО 6707-1-2020
- Пандус
Сооружение, имеющее сплошную наклонную по направлению движения поверхность, предназначенное для перемещения с одного уровня горизонтальной поверхности пути на другой, в том числе на кресле-коляске.
По классификатору строительной информации — «объект, соединяющий уровни в виде наклонной поверхности – Наклонное сооружение, обеспечивающее связь между двумя уровнями» (код Com>XSD, по состоянию на 28.
07.2021).
07.2021).п.Б.21 СП 59.13330.2012
- Пассаж (аркада)
При проектировании общественных зданий и сооружений — атриум, развитый по горизонтали (при длине более высоты) над проходом.
При строительстве — (arcade, mall) крытый проход, как правило, с магазинами, расположенными с одной или двух сторон.
По классификатору строительной информации — «Крытый проход, как правило, с магазинами, расположенными с одной или двух сторон» (код RZo>SN, по состоянию на 28.07.2021).
п.3.3 СП 118.13330.2012*;
п.3.2.2.14 ГОСТ Р ИСО 6707-1-2020
- Перегородка
При строительстве — (partition) внутренняя вертикальная самонесущая строительная конструкция, разделяющая пространство.
В письме СРО «Кадастровые инженеры юга» №2022/исх/ОО/0032 от 02.02.2022 изложена следующая позиция:
- перегородка — это внутренняя стена (располагается внутри внешнего контура объекта капитального строительства), не несущая на себе нагрузку иных строительных конструкций объекта капитального строительства, кроме как от своего собственного веса;
- обозначение такого элемента на поэтажном плане осуществляется в соответствии с пунктом 13 приложения «Специальные условные знаки» требований к подготовке технического плана в виде «шахматной» заливки;
- иные конструктивные элементы, представляющие собой внешние ограждающие конструкции здания, сооружения или помещения, либо внутренние стены, не являющиеся перегородками, на поэтажном плане должны иметь обозначение, предусмотренное приложением «Специальные условные знаки» требований для стен.
п.3.3.2.47 ГОСТ Р ИСО 6707-1-2020
Обозначенная на полу разметкой перегородка, отсутствующая на момент проведения кадастровых работ и планируемая к возведению при проведении ремонтных работ, не измеряется и в абрисе не отображается.
п.7.1.10 ТСОКД 2022
- Передняя (входной вестибюль, парадная)
При проектировании и строительстве жилых «одноквартирных» домов — подсобное помещение в одноквартирном доме (или квартире блокированного дома), располагаемое смежно со входом (или холодным тамбуром), через которое осуществляется проход в жилые комнаты (комнату) или в подсобные помещения.
При строительстве — (entrance hall, foyer, lobby, vestibule) большое коммуникационное пространство, расположенное при входе в здание или внутри него.
п.3.2.4.6 ГОСТ Р ИСО 6707-1-2020;
п.3.10а СП 55.13330.2016
- Площадка
При создании и эксплуатации производственных зданий — одноярусное сооружение (без стен), размещенное в здании или вне его, опирающееся на самостоятельные опоры, конструкции здания или оборудование и предназначенное для установки, обслуживания или ремонта оборудования.
Приложение Б СП 56.13330.2011
- Портик
Выступающая перед входом часть здания, как правило, с колоннами.
п.3.28 СП 136.13330.2012
- Пристройка
При инвентаризации жилищного фонда — часть здания, расположенная вне контура его капитальных наружных стен, является вспомогательной по отношению к зданию и имеющая с ним одну (или более) общую капитальную стену. Пристройки в большинстве своем имеют внутреннее сообщение с основным зданием. К ним следует относить: пристроенные кухни, жилые пристройки, сени, тамбуры, веранды и т.п. Все пристройки разделяются на отапливаемые и холодные, общая площадь помещений в отапливаемых пристройках учитывается в составе жилищного фонда.
При обеспечении требований безопасности – внешняя часть здания, имеющая иное функциональное назначение или пожарно-технические характеристики (степень огнестойкости, класс конструктивной пожарной опасности, категорию по взрывопожарной опасности и т.д.
), отделяемая от основного здания противопожарными преградами.В строительной промышленности — (extension, addition) расширение существующего здания.
По классификатору строительной информации — «Расширение существующего здания» (код RZo>SQ, по состоянию на 09.08.2021).
), отделяемая от основного здания противопожарными преградами.Приложение 1 МЗС 37;
п.3.31 СП 4.13130.2013;
п.3.2.1.5 ГОСТ Р ИСО 6707-1-2020
- Приямок (наружный)
При строительстве — (window well) некрытое пространство, расположенное ниже уровня земли снаружи здания обеспечивающее освещение и вентиляцию в подвале.
По классификатору строительной информации — «Некрытое пространство, расположенное ниже уровня земли снаружи здания, обеспечивающее освещение и вентиляцию в подвале» (код RZo>STC, по состоянию на 28.07.2021).
п.3.2.3.12 ГОСТ Р ИСО 6707-1-2020
- Пространство
При строительстве — (space) площадь или объем, заключенные в физических или условных границах.
п.
3.2.1.1 ГОСТ Р ИСО 6707-1-2020
- Пространство (помещение) многосветное
При проектировании общественных зданий и сооружений — объем внутри здания, занимающий по высоте несколько этажей.
При кадастровом учете — многосветные помещения, атриумы, проемы в перекрытиях, лифтовые и другие шахты.
Приложение Б СП 118.13330.2012*;
п.6 РР П/0393
- Проход
Пешеходное пространство между конструктивными и (или) функциональными элементами (оборудованием).
При строительстве — (passage, walkway) узкое коммуникационное пространство, ограниченное с двух сторон и предназначенное для пешеходов.
п.Б.35 СП 59.13330.2012 ;
п.3.2.4.4 ГОСТ Р ИСО 6707-1-2020
- Рампа
При создании и эксплуатации производственных зданий — сооружение, предназначенное для производства погрузочно-разгрузочных работ. Рампа одной стороной примыкает к стене склада, а другой располагается вдоль железнодорожного пути (железнодорожная рампа) или автоподъезда (автомобильная рампа).
Рампа может располагаться внутри склада. Высота рампы над уровнем пола определяется видом транспорта.При обеспечении требований безопасности — сооружение, предназначенное для производства погрузочно-разгрузочных работ на производственно-складских объектах, а также для перемещения автомобилей между уровнями в автостоянках.
Рампа может располагаться внутри склада. Высота рампы над уровнем пола определяется видом транспорта.Приложение Б СП 56.13330.2011;
п.3.35 СП 4.13130.2013
- Стена
При строительстве — (wall) вертикальная строительная конструкция, которая ограничивает или разделяет пространство и, как правило, выполняет несущую или опорную функцию.
п.3.3.2.46 ГОСТ Р ИСО 6707-1-2020
- Сцена
Часть зрительного зала для проведения театральных мероприятий с колосниками и театральной механизацией планшета сцены.
По классификатору строительной информации — «Часть зрительного зала для проведения театральных мероприятий » (код RZo>BDD, по состоянию на 28.07.2021).
п.Б.41 СП 59.13330.
2012
- Тамбур
В многоквартирном доме — вспомогательное помещение между дверьми для защиты от воздействий внешней среды.
Тамбур может быть внешним (пристроенным) и расположенным в пределах внешних стен здания или сооружения.
В общественном здании и сооружении — проходное помещение между дверьми для защиты от воздействий неблагоприятных условий внешней среды.
При инвентаризации жилищного фонда — проходное пространство между дверями, служащее для защиты от проникновения холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.
При строительстве — (air lock) замкнутое пространство с двумя дверьми, расположенное между двумя пространствами с разными атмосферными условиями, позволяющее перемещение между ними без значительного нарушения их микроклимата.
п.3.26 СП 54.13330.2016;
п.3.17 СП 118.13330.2012*;
Приложение 1 МЗС 37;
п.3.42 СП 4.13130.2013;
п.3.2.4.12 ГОСТ Р ИСО 6707-1-2020
- Терраса
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов, на территории ведения гражданами садоводства — огражденная открытая (без устройства остекления) площадка, пристроенная к зданию, встроенная в него или встроенно-пристроенная, не имеющая ограничения по глубине, может иметь покрытие и устраиваться на кровле нижерасположенного этажа.
При инвентаризации жилищного фонда — огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу, размещается на земле или над нижерасположенным этажом.
При строительстве — (terrace, patio) наружная горизонтальная площадка, как правило, для нахождения людей, часто огражденная балюстрадой или перилами.
По классификатору строительной информации — «Наружная горизонтальная площадка, как правило, для нахождения людей, часто огражденная балюстрадой или перилами» (код RZo>SH, по состоянию на 28.07.2021).
п.3.13 СП 53.13330.2019;
п.3.17 СП 55.13330.2016;
п.3.27 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.3.2.3.8 ГОСТ Р ИСО 6707-1-2020
- Территория придомовая
Участок около жилого многоквартирного здания, включающий пешеходные пути ко входам, подъезды к дому и площадки для жильцов данного дома — детские, спортивные, для отдыха, для контейнеров, для выгула собак и т.п.
п.
Б.33 СП 59.13330.2012
- Трибуна
При обеспечении требований безопасности — сооружение с повышающимися рядами мест для зрителей.
п.3.43 СП 4.13130.2013
- Фундамент
При строительстве — (foundation) строительная конструкция, служащая для передачи усилий на несущий грунт.
п.3.3.1.1 ГОСТ Р ИСО 6707-1-2020
- Шахта кабельная
Вертикальное кабельное сооружение (как правило, прямоугольного сечения), у которого высота в несколько раз больше стороны сечения, снабженное скобами или лестницей для передвижения вдоль него людей (проходные шахты) или съемной полностью или частично стенкой (непроходные шахты).
ПУЭ
- Эркер
При инвентаризации жилищного фонда — выходящая из плоскости фасада часть помещения, частично или полностью остекленная, улучшающая его освещенность и инсоляцию.
При строительстве — (bay window) строительная конструкция с плоскими гранями, выступающая с наружной стороны здания, в котором устроено одно или несколько окон.
Приложение 1 МЗС 37;
п.3.3.3.7 ГОСТ Р ИСО 6707-1-2020
- Этажерка
При создании и эксплуатации производственных зданий, при обеспечении требований безопасности — многоярусное каркасное сооружение (без стен), свободно стоящее в здании или вне его и предназначенное для размещения и обслуживания технологического и прочего оборудования.
Приложение Б СП 56.13330.2011;
п.3.56 СП 4.13130.2013
12 Основные компоненты строительной конструкции
🕑 Время чтения: 1 минута
Основными компонентами строительной конструкции являются фундамент, полы, стены, балки, колонны, крыша, лестница, и т. д. Эти элементы служат цели поддержки, ограждения и защиты строительных конструкций.
Рис.1. Основные элементы здания; Изображение предоставлено: DecoleНиже перечислены 12 основных компонентов строительной конструкции.
- Крыша
- Parapet
- Lintels
- Beams
- Columns
- Damp proof course (DPC)
- Walls
- Floor
- Stairs
- Plinth Beam
- Foundation
- Plinth
Contents:
- 1. Roof
- 2. Парапет
- 3. Перемычки
- 4. Балки и плиты
- 5. Колонны
- 6. Гидроизоляционный слой (ВПК)
- 7. Стены 90 90 9011
- 0.011 0.8.0012
- 10. Цокольная балка
- 11. Цоколь
- 12. Фундамент
Roof1. Крыша
Крыша является самым верхним элементом конструкции здания. Он покрывает верхнюю часть здания. Крыши могут быть как плоскими, так и наклонными в зависимости от местоположения и погодных условий местности.
2. Парапет
Парапеты представляют собой короткие стены, выступающие над плитой крыши. Парапеты устанавливаются для плоских крыш. Он действует как стена безопасности для людей, использующих крышу.
3. Перемычки
Перемычки устанавливаются над стенными проемами, такими как двери, окна и т. д. Эти конструкции выдерживают вес стены, перекрывающей проем. Обычно перемычки изготавливают из армированного цементобетона. В жилых домах перемычки могут быть выполнены как из бетона, так и из кирпича.
Подробнее: Строительство перемычек
4. Балки и плиты
Балки и плиты образуют горизонтальные элементы здания. В одноэтажном доме верхняя плита образует крышу. В случае многоэтажного дома балка передает нагрузку от пола над плитой, которая, в свою очередь, передается на колонны. Балки и плиты изготавливаются из армированного цементобетона (ЖБК).
Подробнее: 21 Тип балок в строительстве
Подробнее: Типы плит
5. Колонны
Колонны представляют собой вертикальные элементы, возводимые над уровнем земли. Колонны могут быть двух типов: архитектурные колонны и несущие колонны. Архитектурные колонны сконструированы для улучшения эстетики здания, в то время как структурная колонна принимает на себя нагрузку, исходящую от верхней плиты, и безопасно передает ее на фундамент.
6. Влагонепроницаемый слой (DPC)
ДПК – слой гидроизоляционного материала, наносимый на цокольный уровень для предотвращения подъема поверхностных вод в стены.
Стены возводятся над ЦОД.
Подробнее: Гидроизоляция (DPC)
7. Стены
Стены представляют собой вертикальные элементы, поддерживающие крышу. Он может быть выполнен из камня, кирпича, бетонных блоков и т. д. Стены обеспечивают ограждение и защищают от ветра, солнечных лучей, дождя и т. д. В стенах предусмотрены отверстия для вентиляции и доступа в здание.
8. Полы
Пол – это поверхность, уложенная на уровне цоколя. Напольное покрытие может быть выполнено из различных материалов, таких как плитка, гранит, мрамор, бетон и т. д. Перед настилом грунт необходимо тщательно уплотнить и выровнять.
9. Лестницы
Лестница представляет собой последовательность ступеней, соединяющих разные этажи в конструкции здания. Пространство, занимаемое лестницей, называется лестницей. Существуют различные типы лестниц, такие как деревянная лестница, лестница из железобетона и т. д.
Подробнее: Что такое лестница?
10. Цокольная балка
Цокольная балка представляет собой балочную конструкцию, построенную либо на уровне земли, либо над ним, чтобы принять на себя нагрузку от стены, переходящей через нее.
11. Цоколь
Цоколь устанавливается над уровнем земли. Это слой цементного раствора, лежащий между подконструкцией и надстройкой.
12. Фундамент
Фундамент представляет собой конструктивный узел, равномерно распределяющий нагрузку от надстройки на подстилающий грунт. Это первая структурная единица, которая должна быть построена для любой строительной конструкции. Хороший фундамент препятствует оседанию здания.
Подробнее: Что такое фундамент?
Подробнее: Основание и надстройка в строительстве зданий
Основные компоненты здания или конструкции
Здание – это любая конструкция, построенная для удовлетворения потребностей и целей пользователей. Жилые / коммерческие / учреждения / образовательные / монтажные / промышленные / складские и т. д. – это некоторые из типов зданий, которые спроектированы архитектором / проектировщиком конструкций и выполнены или построены инженером-строителем.
Здание представляет собой комбинацию различных компонентов.
Инженер-строитель должен иметь хорошие знания о выполнении каждого компонента в отношении проектных макетов, предоставленных архитектором.
Классификация составных частей
1. Основание
Состоит из частей здания ниже уровня земли. Функция подконструкции заключается в передаче нагрузки от надстройки на грунт.
2. Цоколь
Является связующим звеном между надстройкой и подконструкцией здания. Расположен непосредственно над уровнем земли и под надстройкой.
3. Надстройка
Это часть надземной конструкции, предназначенная для использования в строительстве.
Читать далее
Компоненты здания
1. Фундамент
Является частью подструктуры, образующей основу здания. Его функция заключается в передаче нагрузки от здания к грунту. Также он противостоит/выдерживает сейсмические нагрузки, оказываемые грунтом.
Используемый материал — стальные стержни и бетон, а также наполнитель, такой как камни, глиняные кирпичи и т.
д. Он зависит от типа конструкций/зданий. Неглубокий фундамент используется для несущей конструкции и конструкции RCC.
2. Цоколь
Он расположен между фундаментом и надстройкой, состоящей из влагонепроницаемого слоя. Его функция заключается в контроле дифференциальных осадок, соединении всех колонн с фундаментом, контроле протечек воды.
3. Стены и колонны
Колонны
Это вертикальный элемент, который возводится от фундамента до самой верхней части здания. Его основная функция – нести нагрузки надстройки и передавать их на фундамент (в рамной конструкции).
Колонны обычно состоят из арматурных стальных стержней и бетона. В некоторых случаях колонны могут быть изготовлены из дерева, конструкционной стали и других материалов. Колонны бывают разных форм, таких как круглая, прямоугольная, квадратная, шестиугольная и т. д. Это зависит от структурного дизайна, эстетики и внутреннего дизайна здания.
Стены представляют собой вертикальные элементы, которые служат перегородкой между двумя помещениями и образуют внешние границы здания.
Его функция состоит в том, чтобы отделить помещения друг от друга внутри и покрыть все внешние стороны здания.
В несущих конструкциях стены также действуют как конструктивный элемент и несут вес здания. Затем он переносится на фундамент из кирпичной кладки, сделанный под почвой.
Стены могут быть построены из различных материалов, таких как кирпичи (обожженная глина / цемент), камни, блоки AAC, блоки CLC, пустотелые или полнотелые бетонные блоки и т. д.,
В настоящее время внутренние перегородки могут быть выполнены также из других материалов. например фанерные перегородки, гипсовые перегородки
4. Плита крыши и балки
Плита крыши
Плиты крыши представляют собой горизонтальный конструктивный элемент, обеспечивающий основание к полу и потолку для пользователей соседних этажей. Перекрытие соединяет балки и колонны. Также поддерживает и распределяет нагрузки от балки и колонны. Нижняя часть плиты выступает в качестве потолка, а верхняя часть действует как пол между двумя соседними этажами.
Плита изготовлена из материала бетона и армирующих стальных стержней.
Читать далее
Горизонтальные элементы здания, выполняющие роль конструктивных элементов, соединяющих колонны и плиту. Он несет постоянную и динамическую нагрузку от здания и передает на колонны. Изменяется по размерам в соответствии с суммарными нагрузками, действующими на него. Изготовлен из арматурной стали и бетона.
5. Половое покрытие
Половое покрытие – это отделочный слой, предусмотренный для плиты крыши, который является конструктивным элементом и отделяет два соседних этажа друг от друга. Целью настила является обеспечение ровной отделки плиты крыши и обеспечение надлежащего уклона для отвода воды.
Существует множество материалов для отделки полов. Такие материалы, как плитка (стеклянная, керамическая), гранит, мрамор, специальные камни, дерево, деревянные ламинаты, деревянные полы, кирпичные полы и т. д.,
Читать далее
6. Двери и окна
Это проемы, предназначенные для входа или выхода пользователей/лиц в различные помещения внутри здания.
Они играют важную роль в перемещении жильцов из одной комнаты в другую. Конфиденциальность пространства может поддерживаться дверями. Он обеспечивает защиту интерьера любого пространства от экстерьера.
Двери изготавливаются из многих материалов, таких как металл, дерево, древесина и т. д., и обычно помещаются в дверную раму, изготовленную из того же материала. Участок кирпичной кладки над дверями и окнами обычно опирается на перемычки, расположенные на них сверху. Поэтому в зданиях рекомендуется поддерживать высоту дверей и окон на одном уровне.
Читать далее
Окно
Это отверстия, предназначенные для циркуляции воздуха и получения естественного света внутри помещений зданий. Окна обычно предусмотрены только на наружных стенах.
Окна могут быть прямоугольной, круглой или эллиптической формы. Окна обычно имеют стекло с обрамляющим материалом поверх него. Материалом обрамления может быть алюминий, дерево, ПВХ и т. д. В старых индийских домах люди закрывали целые окна деревянными ставнями.
Читать далее
7. Перемычки и подоконники
Перемычки представляют собой небольшие балки, устанавливаемые над проемами (окнами и дверями). Его функция заключается в обеспечении поддержки стены над проемами. Перемычки обычно изготавливаются из железобетона или дерева, чтобы воспринимать нагрузки сверху.
8. Лестницы
Вертикальный элемент, соединяющий соседние этажи здания и обеспечивающий перемещение людей и материалов с одного этажа на другой. Лестницы расположены в центре или углу здания. Лестницы бывают разных типов в зависимости от формы и используемых материалов.
Формы – изогнутые, круглые, спиральные, полукруглые, прямоугольные, квадратные, двойные спиральные и т. д.,
Материал – металл, железобетон (сталь и бетон), древесина, дерево, сочетание дерева и дерева и т. д.,
9. Терраса на крыше с полом и парапетом
Самая верхняя горизонтальная часть крыши здания, которая может использоваться как терраса на крыше с отделкой пола.
