Cad программ: 30 лучших программ для начинающих CAD

Топ CAD программ. Результаты опроса пользователей.

Пришло время представить результаты опроса CNCCookbook 2021 топ CAD программ!

На наш вопрос о производственных пакетах CAD было около 500 ответов — по сравнению с 300 в прошлом году. Спасибо всем за участие!

У нас есть данные CAD Survey за 2013, 2015, 2016, 2017, 2018, 2019, а теперь и за 2020 год, так что здесь мы также сможем увидеть небольшие рыночные тенденции.

Рыночная доля CAD программ, используемых в производстве

Всего 46 программ были представлены нашими респондентами как используемые в производстве, по сравнению с 39 в прошлом году. Вот как выглядит общая доля без какой-либо попытки сегментации. Начнем с топ программ, которые составляют 91% рынка (по сравнению с 90% в прошлом году и 82% в 2018 году):

Топ ПО за 2020 год

В прошлом году доля F360 немного снизилась, а в этом году она резко выросла. Это является одним из следствий пандемии. За это время к профессионалам присоединилось гораздо больше любителей. Solidworks потерял совсем немного, как и многие другие. Двумя основными пострадавшими оказались Rhino3D и BobCAD, которые были на 3-м и 4-м местах и ​​опустились на 5-е и 6-е места соответственно. Autodesk продолжает укреплять свои лидерские позиции.

Доля Vectric значительно выросла. Опять же, я подозреваю, что это связано с большой активностью любителей, и вскоре мы увидим еще несколько данных, подтверждающих это. Большинство крупных тяжелых профессиональных программ, таких как SolidEdge, Pro / E, NX и т. д., упали вниз.

Alibre — хорошее CAD ПО, доля которого немного выросла. Onshape продолжает терять своих последователей даже после их приобретения. Что касается исключительно российского рынка, то здесь третий год подряд наблюдается рост отечественного по например Компас 3D, и на это есть несколько причин. Во первых повсеместное импортозамещение в государственных компаниях, во вторых цена, ну и в третьих улучшение качества самой CAD программы.

В целом: доля CAD программ

В среднем респондент пробует примерно 3-4 программы, прежде чем остановится на одной. Если вы пытаетесь выбрать пакет, обязательно попробуйте несколько.

На наиболее часто тестируемые пакеты CAD приходится 94% пользователей по сравнению с 82% в прошлые годы. Это, безусловно, отражает консолидацию и потерю общего внимания для более мелких игроков:

Доля рынка CAD программ

F360 упал на долю процента по сравнению с прошлым годом. Акции Solidworks снизились на 1,7%. А AutoCAD действительно выиграл почти на процент.

SketchUp вырос, Inventor также немного поднялся, а FreeCAD даже не попал в чарты в прошлом году.

Как насчет этого коэффициента принятия? Сколько тех, кто пробовал, захотели приобрести?

Вот результаты внедрения пакетов CAD с наибольшей долей производственного рынка:

Коэффициент принятия CAD программ

Это интересная статистика, потому что она показывает, сколько из тех, кто попробовал CAD программу, решили ее купить. Следовательно, эти числа указывают на удовлетворенность, во время испытания при оценке программного обеспечения. Коэффициент принятия должен сказать нам, кто будет расти к опросу в следующем году. Посмотрим, как это пойдет.

В прошлом году Solidworks немного обогнала Fusion 360, но сейчас все наоборот. Оба имеют хороший импульс на пути от пробной версии к покупке. Я бы сказал, что любой из игроков, конвертирующих более 25%, должен иметь высокое удобство использования для своих пользователей.

Показатели принятия выглядят хорошо для всех основных претендентов на долю рынка. Вы можете видеть, что это одна из причин, по которой у них такая высокая доля на рынке: люди пробуют их и покупают.

Вы сейчас оцениваете новые CAD программы?

Лишь немногим более 11% респондентов заинтересованы в изменении своих пакетов САПР(CAD). Чтобы выучить один из них, требуется некоторое время, а после того, как вы освоили пакет, действительно сложно переключиться. Все это замедляет изменение доли рынка. Число желающих поменять CAD ПО немного выше, чем в прошлом году, но этого недостаточно, чтобы говорить о серьезных рыночных сдвигах.

Хобби против профессиональных пользователей

CNCCookbook имеет смешанную аудиторию профессионалов и любителей ЧПУ. В прошлом году в этом опросе приняли участие 64% специалистов. В этом году этот показатель снизился до 55%. Как упоминалось выше, в течение всего года я видел доказательства того, что любители были активны, как всегда, в то время как профи, казалось, замедлились во время пандемии.

Анализ: платные и бесплатные CAD программы

Как и в нашем обзоре CAM, мы видим, что Fusion 360 никуда не денется, но основные игроки тоже никуда не уйдут. Как и в прошлом году, был задан вопрос, чтобы определить относительную долю бесплатных (плюс образовательных и пиратских) пакетов по сравнению с платной долей пакетов.

Вот общие цифры:

• Используйте бесплатную, образовательную или пиратскую версию: 25%
• Оплаченная полная стоимость: 75%

Несмотря на то, что Autodesk накладывает множество ограничений на бесплатную F360, она немного выросла по сравнению с прошлыми годами — 21%. Времена были определенно тяжелыми из-за пандемией.

Бесплатные и платные рыночные доли CAD программ

Вот разбивка того, какой процент респондентов использует бесплатные / образовательные / пиратские версии для каждого из лучших пакетов:

Доли платных и бесплатных версий CAD программ

Нельзя отрицать, что бесплатные — это мощный инструмент для стимулирования пользования программой, поэтому я нахожу это еще более впечатляющим, когда инструмент, у которого очень низкий процент бесплатных пользователей, так хорошо показывает себя при сравнении доли рынка.

Фактически, если мы уберем бесплатных пользователей, ситуация с долей рынка изменится довольно радикально:

Доли рынка платных CAD программ

Когда мы говорим об оплаченных пакетах, SolidWorks возвращается на первое место, хотя и потерял значительную долю с 33% в прошлом году до 28% в этом году. Для лидера рынка это очень большое падение.

Между тем, у F360 появилось огромное количество платящих пользователей. В прошлом году я сказал следующее о Free:

Что интересно в бесплатном, так это то, что акционеры ненавидят отсутствие прибыли. Рано или поздно большинство бесплатных вещей, как правило, становится платными. Отсутствие платы обычно используется как инструмент для ускорения роста, до тех пор, пока не будет достигнуто доминирование на рынке.

Мы увидели, что это предсказание сбылось в этом году, когда Autodesk наложила ряд ограничений на бесплатную версию F360. Такие вещи, как отсутствие смены инструмента и отсутствие порогов G00. Очевидно, это имело огромное значение.

Но это еще не все — посмотрим, что произойдет, когда мы выделим данные, чтобы показать использование Hobby vs Pro:

Хобби против профессионалов доли рынка CAD(САПР) программ

У профессионалов своя специфика нежели у любителей, и они могут позволить себе платить больше за свои инструменты. Например, профессионалы должны иметь возможность обмениваться файлами в любом формате, в котором работают их клиенты, поэтому для них гораздо важнее использовать продукты с более высокой долей рынка. Профи также заботятся о том, насколько легко нанять людей, которые уже имеют навыки использования любого программного обеспечения, которое они выбрали, — также аргумент в пользу покупки программного обеспечения с более высокой долей рынка.

Тем временем любители в первую очередь хотят простоты и низкой стоимости, в то время как чистая мощность имеет вторичное значение.

Вот доля рынка пакетов САПР для любителей:

Использование САПР программ CNC-любителями

Неудивительно, что F360 на сегодняшний день является лидером в сегменте Hobby. В конце концов, он предлагает мощность профессионального уровня по удивительно низкой цене.

Совершенно не удивлен, обнаружив SolidWorks на втором месте. Великолепный продукт, хотя для большинства любителей это слишком большие деньги. Думаю если бы F360 и SolidWorks были бы бесплатными, то F360 выбрали бы меньшее количество пользователей. Следующими будут Vectric, Alibre, AutoCAD и, возможно, BobCad.

Onshape продолжает падать. Не удивительно. Они в значительной степени пренебрегли миром хобби на раннем этапе, когда резко изменили характер своего бесплатного предложения. Оно стало практически непригодным для использования.

Вот доля рынка пакетов САПР для профессиональных пользователей:

Доля САПР программ у профессионалов

Как я уже упоминал, у пользователей Pro другие потребности, нежели у любителей. Они также намного медленнее уходят от того, что работает и за что платят.

Solidworks по-прежнему занимает доминирующую позицию на рынке для пользователей Pro, хотя с прошлого года она немного снизилась.

Несмотря на тенденцию к медленному внедрению Pro, F360 добился значительных успехов, увеличившись с 16,1% до 23,7% рынка Pro. Но они явно не забрали всю эту долю у SolidWorks. Если мы посмотрим на большие спады, мы увидим некоторые из Rhino3D, BobCAD, Pro / E и, возможно, Vectric.

Награды за удовлетворенность клиентов

Лучшее я приберег напоследок. Респондентов попросили оценить степень удовлетворенности их производственным пакетом следующим образом:

• Это круто!
• Все нормально
• Не очень доволен

Мы присудили 2 балла за это круто!, 1 балл за «Все в порядке» и -2 балла за «Не очень доволен». После сложили все это, чтобы получить окончательные оценки удовлетворенности клиентов. На основании этих ответов мы присуждаем Золотой и Серебряный приз за удовлетворенность клиентов пакетам, занявшим первое и второе места.

Без дальнейших церемоний:

Золотая награда за удовлетворенность клиентов: Autodesk Inventor

Серебряная награда за удовлетворенность клиентов: Autodesk Fusion 360

Индивидуальный анализ удовлетворенности

Вот подробные оценки удовлетворенности клиентов за последние три года наших опросов CAD программ:

Индивидуальная удовлетворенность программным обеспечением CAD(САПР)

Самые старые результаты — это желтая верхняя полоса, а оценки этого года — нижняя синяя полоса. Таким образом, вы можете увидеть общую тенденцию для этих продуктов.

По большинству продуктов тенденция была нисходящей. Пандемия не повергала пользователей САПР в хорошее настроение.

Solidworks и Rhino3D сильно упали. У Onshape падение было еще хуже.

Что касается тенденций к росту, Alibre, BobCAD, SketchUp и AutoCAD улучшили свои показатели.

Каким программным обеспечением CAD пользуюсь я?

На данный момент, основными программами для меня являются Solidworks для 3D моделирования и AutoCAD для 2D обработки по профилю. Почему именно эти программы? Все просто, я занимаюсь ЧПУ обработкой уже больше десяти лет, и на момент начала моей деятельности это были самые популярные и во многом даже безальтернативные CAD программы. Для меня не имеет смысла на данный момент что-то менять. Эти программы меня полностью устраивают, и более того, они является флагманами в своей области.

Хотя, если бы я был новичком, на данный момент, то обратил бы большее внимание на продукты Autodesk. (А360, Autodesk Inventor, AutoCAD). Любителям и начинающим это, возможно, будет более удобным так как интерфейсы этих программ во многом схожи, и их освоение может занять меньше времени. Отдельно хочу остановить свое внимание на обучении Solidworks, эта программа имеет лучший туториал, который я когда либо видел в свой жизни. Ребята постарались! Пройдя его вы полностью освоите эту программу без труда.

Для тех кто занимается ЧПУ обработкой на более серьезном уровне, имеет смысл обратить внимание на CAD программы наиболее адаптированные под ваши станки. К примеру, для станков Siemens имеет смысл использовать программное обеспечение этой же фирмы, например NX

Программы для чертежей и проектирования (САПР)

Чертежи являются конечными продуктами отдельных стадий разработки объекта. На каждом этапе проектирования разработчик представляет результат своей деятельности – отжатую до итоговых (для данной стадии) решений инженерную мысль, воплощенную в чертеже. Разумеется, есть и промежуточные чертежи, они носят вспомогательную функцию.

Инженерные решения не приходят сами собой: для их поиска и обоснования необходимо провести соответствующую работу – анализ, расчет, моделирование и другие операции. Хотя эти процессы не отражены в чертежах, они являются основой для содержимого технической документации.

Многообразие САПР

Использование компьютера позволяет инженеру автоматизировать технические операции, упростить и ускорить процесс разработки проекта – в частности, чертежей. Многие программы, направленные на помощь в принятии верного решения – системы моделирования объектов и процессов (Inventor) и даже расчетные (некоторые модули SCAD) – позволяют получить результат в виде чертежа как основного продукта проектирования. С другой стороны, редакторы векторной графики расширяют свои возможности в область трехмерного моделирования, технического анализа и автоматического подсчета некоторых необходимых проектировщику данных.

Многие программы используются проектировщиками различных отраслей. Коммерческие продукты имеют бесплатные (учебные и т. д.) версии, которых иногда (в зависимости от задач) хватает для полноценной работы. Большинство инструментов работают в среде Windows, даже если изначально они разрабатывались под другие ОС. Многие программы в большей или меньшей степени интегрированы друг с другом.

Иными словами, не удается выделить явный признак, по которому целесообразно классифицировать данный вид САПР. Для некоторых продуктов нельзя четко выделить основное назначение (собственно графический редактор или используется в том числе для черчения), сферу применения и так далее. Каждый продукт имеет свои преимущества, каждый инженер осваивает их по мере необходимости.

Список программ для черчения и проектирование

Существует множество продуктов, предназначенных (или пригодных) для создания чертежей. В данной статье рассмотрены некоторые из них.

AutoCAD. Является инструментом подавляющего большинства проектировщиков. Основа программы – электронный аналог чертежных принадлежностей.

Компас. Комплекс автоматизированных систем, отечественная разработка. По принципам своей работы не является аналогом продукта, указанного в предыдущем пункте. Такие достоинства, как полностью русский интерфейс и автоматическое оформление документации в соответствии с действующими на территории РФ стандартами, не сильно добавляют Компасу конкурентного преимущества (для AutoCAD все это также не проблема). Пожалуй, самая явная причина «пересесть» с Автокада на Компас есть у инженеров, занимающихся деталировкой (разработка КМД и т.п.) благодаря автоматизации и высокой точности этого процесса, что реализовано в данной программе.

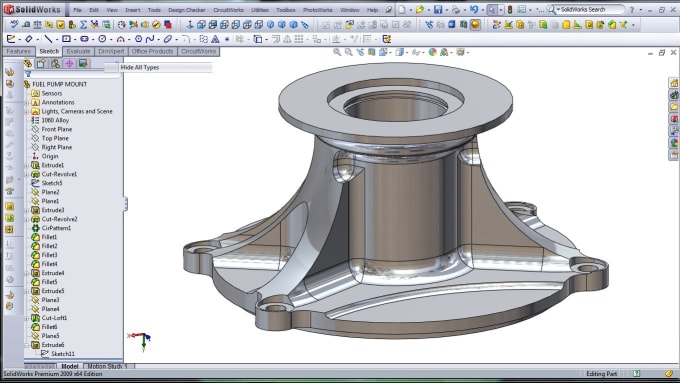

SolidWorks. Также довольно знаменитая программа. Первая дала возможность твердотельного моделирования в среде Windows. Работает с цифровыми прототипами объектов, используется предприятиями на этапах подготовки производства.

Inventor. Программа Autodesk; соответственно, глубоко интегрирована с AutoCAD. Служит тем же целям, что и SolidWorks.

ThinkDesign. Еще один инструмент для разработки документации, поддерживает форматы чертежей большинства программ.

CATIA. Предполагает совместную работу множества инженеров над цифровой моделью в реальном времени. Более ранние (до 1998 г) версии продукта выпускались под Unix. С использованием данной программы разработаны многие внушительные проекты сложной современной техники.

NX (Unigraphics). Конструирование, анализ и другие возможности. Широко применяется в машиностроительной отрасли.

Pro/ENGINEER. Альтернатива Inventor или SolidWorks.

ArchiCAD. Предполагает работу архитектора в интуитивной (творческой) среде. Позволяет собирать объекты из конструктивных элементов.

ArCon. Архитектура и дизайн.

3ds Max. Не чертежная и не конструкторская система. Однако вполне пригодна для создания чертежей благодаря своим широким возможностям. Или благодаря тому, что Autodesk приложил руку к разработке данного продукта.

Отдельно можно отметить полностью бесплатные программы.

Google SketchUp – простое и быстрое создание объемных моделей.

FreeCAD – моделирование и черчение.

LidreCAD – двухмерное моделирование и черчение.

Sweet Home 3D – архитектура и дизайн.

Программы для разработки конструкций из стали.

REAL Steel.

Advance Steel (HyperSteel).

StruCad.

бесплатных программ САПР | Проект бесплатно

Скачать Draft it V4 Бесплатно

Сравнение функций

Лучший бесплатный пакет программного обеспечения САПР!

Зачем набрасывать?

Более 30 лет богатой истории развития ведущих рынков, Преодолев барьер, программы САПР прошли тонкую настройку лучшего доступного бесплатного программного обеспечения САПР.

Метрические и британские единицы измерения

Полностью настройте и установите собственные единицы измерения в соответствии с вашими требованиями.

Мощные инструменты для рисования

Они позволят вам создавать точные и профессиональные чертежи для вашего проекта.

Создать, распечатать, сохранить

Создать, распечатать и сохранить всю работу без ограничений и неограниченного доступа; в отличие от других бесплатных программ САПР.

Простота в использовании

Draft Он был специально разработан для удобства использования всеми пользователями, как профессионалами, так и любителями.

Узнайте больше об основных функциях Draft it, доступных во всех версиях.

Подробнее о черновиках Сравнение функций Отзывы Особенности версии 4

Draft it V4 — лучшие возможности бесплатного программного обеспечения САПР

• Мощные инструменты рисования — линия, дуга, окружность, прямоугольник, смещение, прямоугольная, полярная и линейная матрица.
• Функции динамического редактирования с визуальными маркерами и привязками
• Поддержка различных метрических и имперских единиц
• Стандартные метрические, британские и нестандартные размеры листа
• Линейные, угловые, радиальные, диаметральные и стрелочные инструменты
• Комплексная справочная система, включая учебные упражнения.

Ваш браузер не поддерживает видео тег.

Подробное описание программы Draft it CAD

Draft it Version 4 — лучшее бесплатное программное обеспечение САПР в отрасли, он быстрее и мощнее, чем предыдущие версии, сохраняя при этом признанную простоту использования. Это программное обеспечение 2D CAD, подходящее для всех пользователей в офисе или дома. Вы можете создавать, печатать и сохранять свои собственные рисунки и дизайны.

Чертеж Простота использования привязки и ввода координат делает построение чертежа практически не требующим усилий процессом. При черчении система отображает динамические размеры, чтобы вы могли визуально проверить расстояния/размеры, или вы можете ввести размеры напрямую. В качестве альтернативы вы можете привязаться к конечным точкам, средним точкам, пересечениям и т. д. Где Draft определяет тип привязки при наведении на него курсора.

Ваш браузер не поддерживает видео тег.

Бесплатное программное обеспечение САПР Draft it

Начните сегодня и загрузите бесплатную версию Draft it.

Скачать

Разработать бесплатно

Без ограничений

ИЛИ

Почему бы не рассмотреть вопрос об обновлении существующего пакета?

За 20 фунтов стерлингов вы можете перейти на Draft it Plus и воспользоваться рядом дополнительных возможностей и функций.

Покупка

Проект плюс

Сейчас

У вас есть вопрос?

Если вам нужна помощь, чтобы решить, какая из наших CAD-систем подходит именно вам.
Или, может быть, вам нужно поговорить о нашей индивидуальной услуге разработки.

Позвоните нам, напишите нам, мы здесь, чтобы помочь.

Бесплатные и недорогие программы САПР

Обычный вопрос от новых пользователей программного обеспечения ЧПУ: «Какую программу САПР вы рекомендуете?» Как вы могли догадаться, ответ таков: «Это зависит от того, что вы планируете делать». Вот список лучших предложений бесплатных или недорогих программ САПР.

Одно небольшое замечание: если вы являетесь пользователем Mac, ознакомьтесь с нашим списком программ 3D CAD для Mac / OSX.

Программы трехмерного моделирования в свободной форме

Программы трехмерного моделирования используются для создания моделей для анимации или видеоигр, и эти модели никогда не должны покидать компьютер. Эти программы позволят вам легко проектировать сложные формы, но могут затруднить проектирование механических форм с точными размерами.

Blender

Blender Бесплатно — Blender — бесплатная программа 3D-моделирования с открытым исходным кодом. Интерфейс очень нетрадиционный и потребует некоторой настройки, если у вас есть опыт работы с более традиционной программой 3D-дизайна. На Amazon имеется множество книг о Blender, так что вам не составит труда найти какой-нибудь материал, который вам поможет.

Silo3D

Silo3D $99-$159 — Silo3D — это программа моделирования подразделений, которая, как и Blender, в первую очередь не предназначена для пользователей, пытающихся спроектировать модели для обработки. Он невероятно мощный, а его интерфейс проще в освоении, чем у Blender. Это отличное значение, если вы хотите моделировать органические формы.

САПР произвольной формы

Программы САПР произвольной формы позволяют создавать модели с точными размерами, но не навязывают какую-либо структуру или рабочий процесс вашим методам.

Shapr3D

Shapr3D Бесплатно — 25 долларов США в месяц — Shapr3D — новейшая CAD-система. Он начинался как приложение для iPad, а затем перешел на Mac и Windows. Из-за того, что он появился на iPad, он получил интуитивно понятный пользовательский интерфейс с пером. Shapr3D построен на высокопроизводительном ядре САПР, поэтому вы можете ожидать, что ваши выходные файлы будут правильными и безотказными (чего нельзя сказать обо всех программах САПР). Узнайте больше о Shapr3D для ЧПУ здесь.

Скетчап

Sketchup Бесплатно или $500 — Sketchup — это программа автоматизированного проектирования, которая изначально предназначалась для архитектурного рынка. Это очень простая программа, но она не подходит для органических форм. В 2006 году он был приобретен Google, и была выпущена бесплатная версия. Бесплатная версия не будет экспортировать файл STL, но несколько человек написали плагины, которые позволяют Sketchup экспортировать STL, не платя за полную версию. Различные подходы обсуждаются на странице справки

Viacad 3D

Viacad 3D $199 — Viacad — это простая и мощная программа 3D CAD. Он не так популярен, как некоторые другие здесь, но он недорогой, и вы можете быстро приступить к работе. Он доступен для Mac и ПК, что делает его уникальным в этом списке.

MoI 3D

MoI $295 — MoI (Момент вдохновения) — это программа 3D CAD, разработанная для использования на планшетах или перьевых компьютерах. Из-за этого пользовательский интерфейс прост и не требует много набора текста. Он был написан одним парнем, который был одним из первых разработчиков Rhino, поэтому он мощный, но не раздутый. Он одинаково хорошо подходит для органических или механических форм. Без сомнения, это то, что нужно попробовать. (Также доступно для Mac)

Rhino 3D

Rhino 995 $ — Rhino — одна из самых мощных и гибких программ САПР. В нем есть все инструменты, которые могут вам понадобиться, и, как и MoI, он одинаково хорошо подходит для органических или механических форм. Это недешево, но делает почти все, что вам может понадобиться. Если вы студент, то можете получить существенную скидку. (Также доступно для Mac)

Parametric CAD

Parametric CAD Программы сохраняют всю историю модели по мере ее создания. Если вы обнаружите необходимость изменить форму или размер, просто вернитесь в историю, внесите изменения, и модель будет перестроена автоматически. Если вы внесете большое изменение, вам, возможно, придется немного поработать, чтобы правильно перестроить модель, но это все равно будет быстрее, чем такая программа, как Rhino. Программы параметрического САПР невероятно эффективны, если вы готовы потратить время на изучение рабочего процесса.

Alibre

Alibre $199- $1400 — Alibre — очень мощная параметрическая CAD-программа, доступная за очень небольшие деньги, если вам нужно только экспортировать в STL. Они очень гордятся тем, что вы можете сделать 99% того, что могут сделать очень дорогие программы, за небольшую часть стоимости. Для сравнения, Solidworks, одна из самых популярных программ в этой категории, обойдется вам минимум в 3500 долларов за ее покупку и 1200 долларов в год за обновления. Версия Alibre за 199 долларов — самая удивительная сделка на этой странице.

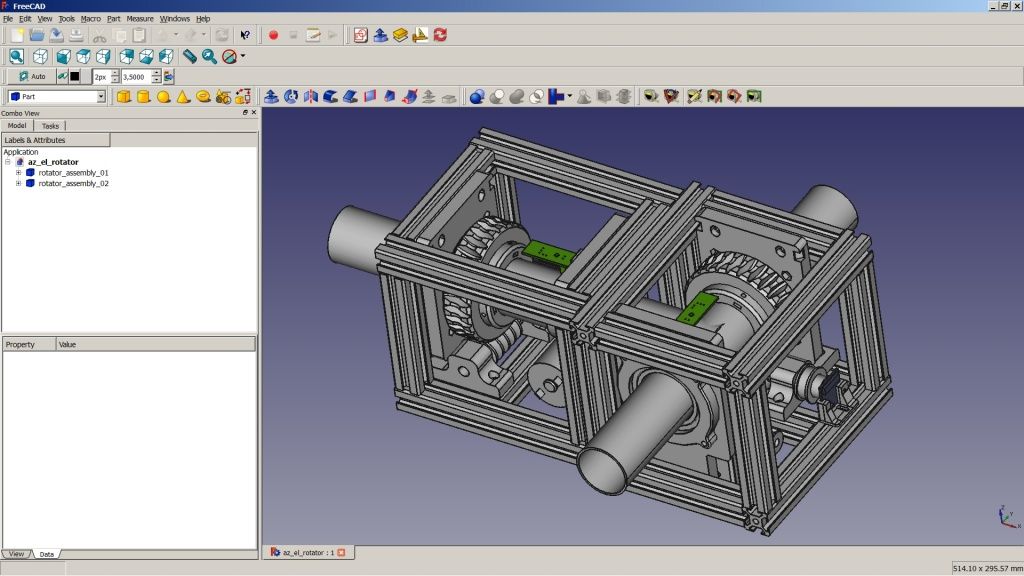

FreeCAD

FreeCAD Бесплатно FreeCAD — полностью бесплатный параметрический пакет САПР с открытым исходным кодом. Многие из вариантов CAD/CAM с открытым исходным кодом немного грубы, потому что они не очень популярны, поэтому им не уделяется столько внимания разработчиков, как более популярным программам с открытым исходным кодом.

При этом на FreeCAD стоит обратить внимание, если вам нужна программа параметрического САПР, которая не требует огромных затрат на обслуживание (как это делают многие) или не рискует изменить ценовые условия в будущем (например, Inventor Fusion).
