Изготовление 3D-модели цветочного горшка

Что нам понадобится

Персональный компьютер с программой Fusion 360

Создание эскиза нижней части горшка

1. Для создания эскиза нажимаем на соответствующую иконку и выбираем плоскость в координатной системе, на которой будет располагаться скетч.

2. Так как это квадрат со сторонами 60 мм, выбираем нужную форму и задаем размеры.

3. Нажатием на кнопку «FINISH SKETCH» завершаем построение эскиза.

Создание эскиза верхней части горшка

1. Строим второй эскиз на расстоянии 60 мм от нижнего — это будет верхняя часть горшка. Чтобы облегчить построение верхней части, сначала создаем вспомогательную геометрию, нажав на строку «Offset Plane» на вкладке «CONSTRUCT».

2. Указываем расстояние, которое должно быть между нижней и верхней плоскостями.

3. По чертежу размер верхней части такой же — 60 × 60 мм. Однако верхний прямоугольник должен быть повернут на 66° относительно нижнего. Поэтому для его построения нужно воспользоваться дополнительной геометрией и начертить две пунктирные линии. Чтобы это сделать, необходимо нажать на строку «Line» на вкладке «CREATE» или на соответствующую иконку.

4. Чтобы выставить необходимый угол между линиями, нужно линию, расположенную под углом, параметризовать. Для этого нажимаем строку «Sketch Dimension» на вкладке «CREATE».

5. Нажимаем на линию, расположенную под углом, и, не отпуская кнопку мыши, тянем ее до пересечения со второй вспомогательной линией. Затем отпускаем и в появившемся окне вбиваем размер угла.

6. Создаем эскиз верхнего прямоугольника тем же способом, что и эскиз первого, только выбираем стиль создания от центра.

7. Удаляем привязку верхнего прямоугольника к горизонту.

Совет

Чтобы модель было лучше видно, можно ее немного развернуть

8. Проводим вспомогательную линию от центра до середины верхнего прямоугольника.

9. Делаем ее параллельной линии, расположенной под углом в 66°. Для этого нажимаем на соответствующую кнопку, а затем поочередно на вспомогательные линии.

10. Нажатием на кнопку «FINISH SKETCH» завершаем построение эскиза.

Создание 3D-геометрии горшка

1. Нажимаем на строку «Loft» на вкладке «CREATE».

2. Выбираем сначала один скетч, потом второй. Программа автоматически их соединяет, создавая 3D-тело.

3. Создаем фаски по краям горшка. Для этого нажимаем на строку «Chamfer» на вкладке «MODIFY». На этой вкладке находятся инструменты, которые редактируют построенное 3D-тело.

4. Выделяем все грани модели и вбиваем необходимое значение.

5. Чтобы задать толщину стенки, нажимаем на строку «Shell» на вкладке «MODIFY», после чего вводим необходимое значение.

Формирование поддона для воды

1. Нажимаем на кнопку «CONSTRUCT», затем на дно горшка и указываем высоту поддона.

2. Чтобы разрезать горшок на основную часть и поддон, нажимаем на строку «Split Body» на вкладке «MODIFY».

3. Выбираем тело и инструмент, которым будем его разрезать. Нажимаем «OK».

4. Создаем скетч для дна горшка.

5. Создаем пересечение дна горшка и поддона.

6. Используем команду «Extrude» и вводим величину, равную толщине стенки, после чего меняем название операции на «New Body» и нажимаем на кнопку «OK».

7. Соединяем поддон и горшок, нажав на строку «Combine» на вкладке «MODIFY».

8. Выбираем горшок и поддон и нажимаем на кнопку «OK».

Формирование отверстий в дне горшка

1. Создаем скетч на дне горшка ранее изученным способом.

2. Проецируем на него дно. Чтобы это сделать, можно воспользоваться клавишей «P».

3. В центре дна рисуем отверстие заданного диаметра.

4. Чтобы быстро выполнить все отверстия, можно воспользоваться паттерном, который позволяет быстро делать массивы элементов. Выбираем отверстие и указываем расположение массива.

5. В свойствах паттерна делаем необходимые настройки и растягиваем массив.

6. Повторяем настройки на другой оси, нажимаем на кнопку «OK», а потом на кнопку «FINISH SKETCH».

7. Используем команду «Extrude» и выделяем все отверстия, чтобы вырезать их из дна.

8. Вводим значение, на которое нужно выдавить их, или тянем за стрелочку вниз до нужного значения.

Формирование прорези в поддоне

1. Отрисовываем скетч для прорези в поддоне. Для этого выбираем базовую плоскость.

2. Нажимаем клавишу «P», чтобы вызвать команду проекции, и проецируем подставку.

3. Проводим вспомогательную пунктирную линию из центра координат вверх.

4. Создаем прямоугольник из точки пересечения вертикали и вершины подставки, после чего нажимаем на кнопку «FINISH SKETCH».

5. Скрываем верхнее тело, чтобы не задеть его операцией «Extrude», нажав на иконку глаза.

6. Используем команду «Extrude». Чтобы отверстие получилось в обе стороны, меняем параметр «Direction» на «Symmetric».

7. Вырезаем прорези, потянув за стрелку.

8. На прорезях должны быть скругления. Поэтому нажимаем на строку «Filet» на вкладке «MODIFY», выбираем кромки, которые нужно скруглить, и вводим нужное значение.

Создание креплений поддона к горшку

1. Делаем скетч на дне поддона.

2. Нажимаем клавишу «P», чтобы вызвать команду проекции, и проецируем геометрию четырех крайних отверстий.

3. Скрываем верхнее тело горшка, после чего нажимаем на кнопку «FINISH SKETCH».

4. Используем команду «Extrude» и выбираем все четыре профиля отверстий.

5. Делаем верхнюю часть горшка видимой и нажимаем на плоскость его дна. Таким образом команда «Extrude» поймет, что нужно выдавить профили этого эскиза до высоты поверхности, на которую мы нажали.

6. В поле «Taper Angle» вводим необходимый градус угла со знаком «−», чтобы из цилиндров сделать конусы, после чего нажимаем на кнопку «OK».

7. Проверяем модель на сходства с изометрическим видом в чертеже.

Покраска модели

1. С помощью быстрой клавиши «A» вызываем меню для выбора материала и покраски.

2. Выбираем материал, находим нужный цвет и перетаскиваем его на модель.

3D-модель цветочного горшка готова.

“

В этом уроке мы научились создавать 3D-модель в программе Fusion 360 от Autodesk. А сейчас закрепите свои знания, пройдя небольшое задание.

Интерактивное задание

Для закрепления полученных знаний пройдите тест

Слева от основного вида

Справа от основного вида

Ниже основного вида

Выше основного вида

MODIFY

CONSTRUCT

CREATE

EXTRUDE

Создание эскиза и придание ему объема

Создание эскиза и выполнение операций над его геометрией

Создание эскиза и скетча

Создание чертежа и придание ему объема

К сожалению, вы ответили неправильно на все вопросы

Прочитайте лекцию и посмотрите видео еще раз

К сожалению, вы ответили неправильно на большинство вопросов

Прочитайте лекцию и посмотрите видео еще раз

Неплохо!

Но можно лучше. Прочитайте лекцию и посмотрите видео еще раз

Отлично!

Вы отлично справились. Теперь можете ознакомиться с другими компетенциями

3D CAD моделирование. Что это такое?

3D моделирование – основные направления

Здравствуйте уважаемые читатели! Данная статья рассчитана на людей удаленно знакомых с 3D моделированием, но желающих либо расширить свои знания в этой теме, либо на тех, кому по каким-то причинам стало необходимо заказать или создать самому 3D модель. Отталкиваться в статье будем от самых азов, чтобы у читателя было детальное понимание того, что ему нужно.

Я сам работаю инженером-конструктором уже более 15 лет, работаю в 3-4 разных программах, поэтому думаю информация в данной статье вам будет весьма интересна.

3D моделирование уже давно стало неотъемлемой частью разных отраслей жизнедеятельности человека начиная от создания простейших пластиковых игрушек для новорожденных и заканчивая оборонной и атомной промышленностью. Да, да! Пластиковая игрушка вашего годовалого ребенка и составные части атомного ледокола вполне могут быть спроектированы в одном и том же программном обеспечении.

Есть несколько основных, но принципиально разных направлений 3D моделирования, которые используются в разных отраслях. Начнем наше рассмотрение с каркасного (mesh) моделирования. Рекламная индустрия, производство видео игр, анимационных роликов и фильмов. В данных сферах используется каркасное (mesh) моделирование или как еще его называют полигональное моделирование. Суть данного метода 3D моделирования заключается в том, что модель создается из оболочек разбитых на треугольник и четырехугольники (полигоны) (Рис. 1). Высокую полигональность модели или низкую выбирают в зависимости от нужд конкретной сцены. Чем более высокополигональная модель, тем более реалистичной она будет, но размеры файла и загруженность общей сцены значительно возрастают.

Моделирование с полигональными моделями происходит путем манипуляций с вершинами и ребрами полигонов (Рис. 2). На выходе мы получаем оболочку (образ) модели готовый для текстурирования (наложение материала на поверхность полигонов) и визуализации. Если такой объект мысленно разрезать пополам, то внутри него будет пустота. Программное обеспечение Autodesk 3Ds Max, и Autodesk Maya являются многолетними лидерами в данной сфере 3D моделирования.

Так же существует такое направление как 3D-скульптинг (Рис.3). 3D-скульптинг представляет собой процесс лепки модели, то есть деформирование её полигональной сетки специальными кистями. Можно сравнить с лепкой руками из пластилина или глины. Только в программах 3D моделирования пальцы заменены на инструмент кисть, а пластилин на полигональную сетку. Таким способом получают в основном модели органических форм. Лидерами программного обеспечения для данной сферы 3D моделирования являются ZBrush и Autodesk Mudbox. Полученные полигональные модели можно распечатать на 3D принтерах, так же перекинуть данные модели в программы для программирования механической обработки заготовки для получения самой модели, либо пресс-форм для её литья. Это способы с помощью которых полигональная модель может перекочевать в реальный мир. Полигональное моделирование в основном используют люди творческих профессий, такие как дизайнеры, художники, скульпторы.

Теперь перейдем к 3D CAD моделированию. 3D CAD (твердотельное моделирование) принципиально другой тип моделирования, если сравнивать его с полигональным описанным выше. Говоря простым языком если мы разрежем мысленно модель, то внутри она не будет пустой (Рис.4). 3D CAD (3-Dimensional Computer Aided Design, автоматизированное проектирование трехмерных изделий) – эту технологию инженеры и промышленные дизайнеры используют для виртуального прототипирования изделий которые в последствии планируется выпускать. С помощью 3D CAD моделирования проектировщики могут динамически создавать и изменять каждый элемент детали или сборки. Программы 3D CAD моделирования упрощают и автоматизируют и другие аспекты проектирования изделий: анализ модели на разнообразные нагрузки в CAE (Computer Aided Engineering) модуле или в отдельных программах, написание управляющих программ на механическую обработку на станках с ЧПУ в CAM (Computer Aided Manufacturing) модуле или отдельной программе.

В 3D CAD модели можно произвести любые виды измерений (объём, определение центра тяжести и т.д.) применив настройки нужного материала к модели. На базе 3D CAD модели создаются детальные чертежи для отправки на производство или, если речь идет об аддитивном производстве, на 3D-принтер. Можно также произвести визуализацию этих моделей для создания реалистичных изображений, которые можно включить в материалы для презентаций.

При создании и изменении геометрии в 3D CAD программах используются два метода: моделирование на базе дерева построения и без него. При моделировании на базе дерева построения структура и порядок создания элементов строго упорядочены. В данном методе при изменении точных размеров можно предсказать результаты перестроения в последующих элементах модели. При моделировании без дерева построения последовательность построения модели не фиксируется и не учитывается. В детали нет элементов, основанных на эскизах. Редактируется такая модель путем выбора и изменения необходимых элементов.

3D CAD моделирование отлично подойдет для создания промышленных моделей любой сложности начиная от сложнейших промышленных сооружений до флаконов для духов, но 3D CAD моделирование категорически не подходит если вам нужно сделать модель мятого окурка в пепельнице или скомканной майки на стуле, для этого как раз и предназначено полигональное моделирование.

3D CAD моделирование это точный инструмент и при работе в нём, нужно всегда в голове держать образ конечной модели и алгоритм действий, который образует форму модели. Не всегда задуманную геометрию сложной формы можно реализовать в модуле твердотельного моделирования, и тогда стоит воспользоваться модулем поверхностного моделирования. Модуль поверхностного моделирования позволяет строить геометрию сложной формы поверхностями нулевой толщины и по завершению сшивать эти плоскости в единую, тем самым получать твердотельную модель сложной формы.

Основное отличие описанных выше двух направлений 3D моделирования в том, что при полигональном моделировании мы получаем в большинстве случаев лишь визуальный образ, а при 3D CAD моделировании мы получаем электронно-геометрическую модель изделия.

Программного обеспечения для 3D CAD моделирования огромное количество. Ведущими из них являются CATIA, Siemens NX, SolidWorks, Autodesk Inventor.

Надеюсь данная статья была вам полезна и интересна! Если возникли вопросы пишите на почту.

Что такое CAD-моделирование? Сравнение программного обеспечения для 3D-печати

Что такое CAD-моделирование и почему оно является важным инструментом цифрового производства? Изучите типы программного обеспечения САПР, доступные для воплощения идей в физический мир с помощью цифрового 3D-моделирования. Найдите подходящие программные инструменты для вашего приложения.

Что такое САПР?

CAD (автоматизированное проектирование), также называемое 3D-моделированием, позволяет инженерам и дизайнерам создавать реалистичные компьютерные модели деталей и сборок для сложного моделирования и цифрового производства. Модели, созданные с помощью САПР, могут быть изготовлены как физические компоненты с 3D-печать , CNC-обработка и литье под давлением .

Программное обеспечение САПР может моделировать широкий диапазон параметров, включая прочность или термостойкость, до того, как будут созданы какие-либо физические модели. Использование программного обеспечения САПР позволяет работать быстрее и с меньшими затратами без ущерба для качества компонентов.

Что такое твердотельное моделирование?

Твердотельное моделирование создает твердотельные 3D-модели, как если бы они были реальными деталями, с логическим рабочим процессом, аналогичным процессам, которые будут использоваться для изготовления детали. Некоторые из этих операций включают выдавливание, сверление и нарезание резьбы. Твердотельные модели могут пересекать, соединять и вычитать объекты друг из друга для создания нужной детали.

Еще одним преимуществом твердотельного моделирования является то, что оно обычно является параметрическим, то есть изменения или параметры сохраняются на каждом этапе процесса моделирования и могут быть отредактированы в любое время. Это позволяет быстро изменять элементы модели без необходимости создавать деталь с нуля.

Сборочное моделирование — важный этап твердотельного моделирования, позволяющий собирать отдельные детали вместе, образуя сложные модели. Сборки можно использовать для вставки стандартных компонентов, таких как крепежные детали или подшипники, которые были загружены непосредственно у производителей. Элементы движения также можно применять к сборкам, что позволяет использовать подробный анализ движения для оценки механических характеристик конструкции.

Что такое поверхностное моделирование?

Моделирование поверхности обычно используется для придания большей эстетичности изделию. Гораздо проще создать более органичную и свободную геометрию с помощью этого типа программного обеспечения САПР. Многие из ограничений, встречающихся в твердотельном моделировании, не являются проблемой для поверхностного моделирования, однако иногда это приводит к снижению точности.

Как следует из названия, поверхностное моделирование имеет дело только с поверхностями детали, без твердого внутреннего пространства. Однако, как только у детали будет достаточно поверхностей, чтобы закрыть деталь, ее можно заполнить, а затем использовать для 3D-печати. При разработке проектов с использованием поверхностного моделирования может быть сложно вернуться назад и внести изменения, потому что обычно это не параметрическое моделирование.

Каждый тип программного обеспечения для моделирования имеет свои преимущества и недостатки, в зависимости от типа создаваемого проекта, это необходимо учитывать. Иногда необходимо использовать как твердотельное, так и поверхностное моделирование, чтобы объединить преимущества каждого из них.

Что такое скульптура (органическое моделирование)?

Скульптура, или органическое моделирование, в основном используется для создания поверхностей произвольной формы со сложными деталями, такими как символы, украшения или органические формы, встречающиеся в природе.

Программные пакеты для скульптинга, такие как ZBrush от Pixologic или Mudbox от Autodesk, были разработаны с учетом классического скульптинга. Они позволяют цифровым скульпторам начать с имитации шара глины и использовать чувствительный к давлению планшет или монитор для рисования, чтобы манипулировать своим объектом с помощью кистей, которые отражают классические инструменты скульптора для перемещения, добавления или удаления материала из своего объекта.

С помощью этих инструментов художники могут создавать скульптуры, состоящие из десятков миллионов полигонов, передающих даже самые сложные детали.

Какое программное обеспечение САПР лучше всего подходит для 3D-печати?

Существует множество программ САПР, каждая из которых имеет свои преимущества и отраслевые ниши. Давайте разберем наиболее распространенные варианты программного обеспечения САПР по их основным преимуществам и распространенным типам файлов.

Программное обеспечение	Описание	Общий тип файла

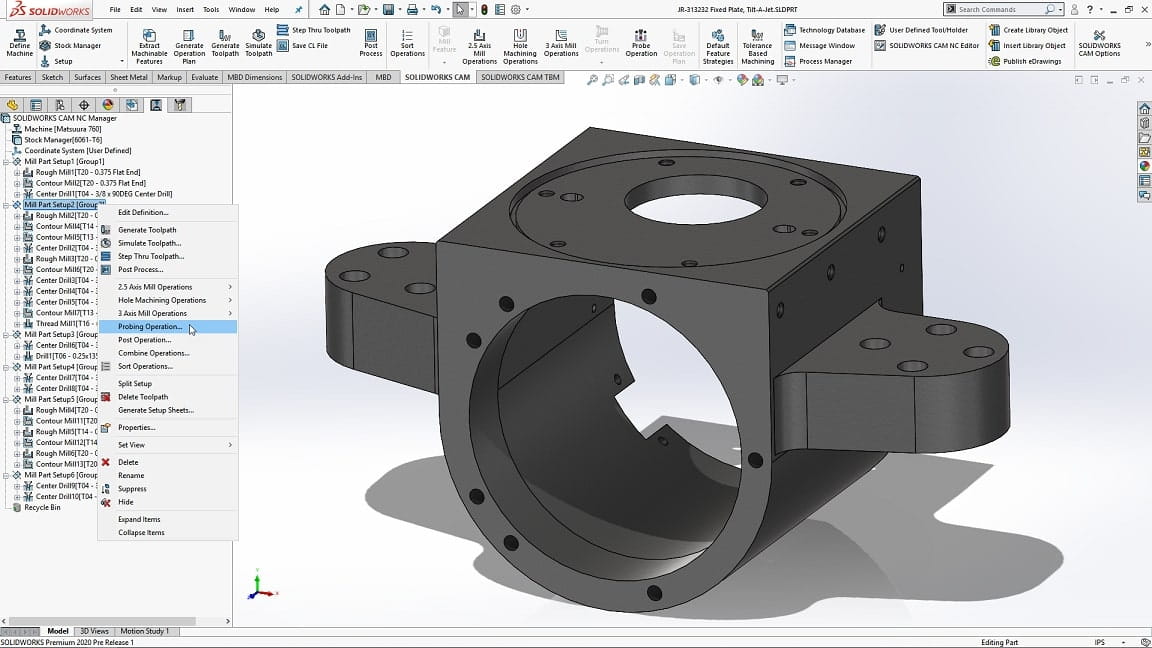

	Solidworks — стандартное инженерное программное обеспечение, используемое для моделирования деталей и сборок. Он включает в себя функции моделирования, а также инструменты для рисования и сборки.	.sldprt .sldasmslddrw
	Autodesk AutoCAD, программный пакет для 2D и 3D CAD, используется в самых разных отраслях архитекторами, руководителями проектов, инженерами, графическими дизайнерами и многими другими специалистами.	.dwt .dwg
	Inventor имеет функции, очень похожие на Solidworks, с профессиональным трехмерным механическим проектированием, инструментами рисования и инструментами моделирования изделий.	.ipt . iam .idw
	Autodesk Fusion 360 похож на Solidworks с добавлением интегрированных инструментов для производства и моделирования. Он также доступен бесплатно для студентов, энтузиастов, любителей и стартапов.	.f3d
	Sketchup — это программа начального уровня, простая в использовании, но обладающая базовыми функциями. Он в основном используется для таких приложений, как архитектурные модели и дизайн интерьера.	.скп
	Solid Edge обеспечивает твердотельное моделирование, моделирование сборок и функции двумерного ортогонального вида для конструкторов-механиков. Solid Edge является прямым конкурентом SolidWorks, PTC Creo и Autodesk Inventor.	.prt .asm
	PTC Creo — это пакет программного обеспечения для проектирования, ориентированный на разработку продуктов для отдельных производителей. Пакет состоит из приложений, каждое из которых предоставляет отдельный набор возможностей в рамках разработки продукта.	.prt .asm
	Onshape — это полный онлайн-пакет программ САПР. Он широко использует облачные вычисления с интенсивной обработкой и рендерингом, выполняемыми через серверы.	Только облако
	Rhino — это многоцелевой модуль моделирования поверхностей произвольной формы для проектирования, архитектуры и дизайна ювелирных изделий.	.3дм
	ZBrush — это инструмент для цифровой скульптуры, который сочетает в себе 3D/2.5D моделирование, текстурирование и рисование. Основное различие между ZBrush и более традиционными пакетами для моделирования заключается в том, что он больше похож на скульптуру.	.obj
	Autodesk 3ds Max — это профессиональная программа компьютерной 3D-графики для создания 3D-анимации, моделей, игр и изображений.	.3ds .макс

Все эти программы CAD могут выводить файлы STL или OBJ для 3D-печати, а также файлы STEP и IGES для производства с ЧПУ.

Какие программы САПР используют профессионалы?

При подготовке этой статьи мы отправили опрос более чем 750 дизайнерам и инженерам, которые использовали Hubs, чтобы узнать, какое программное обеспечение САПР они предпочитают. Давайте изучим результаты.

Опрос показал, что большинство инженеров и дизайнеров используют Solidworks для проектирования в САПР. Инженеры, как правило, предпочитали AutoCAD, Inventor и Fusion 360 (единственный бесплатный профессиональный пакет программного обеспечения САПР в списке), в то время как Rhino оказался вторым по популярности инструментом моделирования для дизайнеров.

Готовы начать 3D-печать своих проектов САПР?

Наши услуги 3D печати Загрузите файл САПР для бесплатной мгновенной оценки

Готовы преобразовать файл САПР в нестандартную деталь? Загрузите свои проекты для бесплатной мгновенной оценки.

Что такое САПР? | Типы моделей САПР и форматы САПР

Разработка продукта путем обратного проектирования

• Двумерная или двумерная САПР
• 2.5D САПР
• Трехмерная или трехмерная САПР
  • Каркасные 3D-модели
  • Поверхностные модели
  • Твердые модели

1. Собственные форматы файлов
2. Нейтральные форматы файлов

• ЭТАП
• ИГЕС
• Парасолид
• СТЛ
• ВРМЛ
• X3D
• DXF

После выравнивания сетчатой ​​детали выполняется моделирование поверхности в таких инструментах, как Polyworks. Он создает непараметрическую модель (формат IGES или STEP) или параметрическое моделирование, при котором создается эскиз детали с сеткой вместо того, чтобы наносить ее на поверхность (формат .PRT). Полученная в результате модель обычно называется трехмерной компьютерной моделью или моделью САПР.

Технологии CAD-систем чрезвычайно помогли пользователям, выполняя тысячи сложных геометрических расчетов в фоновом режиме, и никто не потрудился над этим. CAD берет свое начало в ранних 2D-чертежах, где можно было рисовать объекты, используя базовые виды: сверху, снизу, слева, справа, спереди, сзади и изометрический вид под углом. Программы 3D CAD позволяют пользователям делать 2D-изображения и преобразовывать их в 3D-объект на экране. В простом определении проектирование CAD — это преобразование первичных проектных данных в более заметный и понятный дизайн. Каждая САПР имеет свой алгоритм математического и структурного описания геометрии.

У всего есть разнообразие, и CAD-моделирование не новичок. По мере развития технологии CAD-моделирование появилось в разных стилях. Существует множество методов их классификации, но широкая общая классификация может быть следующей:

• Двухмерная или двухмерная САПР:

  Ранняя версия CAD, о которой знает большинство из нас. Это двухмерные чертежи на плоском листе с размерами, схемами и другой информацией, необходимой для изготовления объекта. Объекты 2D CAD состоят из линий, овалов, окружностей, овалов, кривых и прорезей. Платформы 2D CAD обычно поставляются с библиотекой геометрических изображений и возможностью создания кривых Безье, полилиний и сплайнов. Они также способны генерировать спецификацию материалов (BOM).

• 2.5D CAD:

  2,5D CAD являются призматическими, что означает, что они отображают глубину объекта. Они находятся между 2D и 3D CAD, а объекты состоят из геометрических узоров, как в 2D CAD.

• Трехмерная или трехмерная САПР:

  Назначение 2D- и 3D-моделей одинаково. Но что отличает 3D-модели, так это их способность представлять более подробные сведения об отдельных компонентах и ​​сборках, проецируя их как полномасштабные трехмерные объекты. 3D CAD предлагает реалистичное изображение модели CAD. 3D-модели можно просматривать и вращать по осям X, Y или Z. Он также показывает, как два объекта могут сочетаться друг с другом и работать, что невозможно в 2D CAD. 3D-модели можно разделить на три категории:

  • 3D Каркасные модели:

    Эти модели напоминают цельный объект, состоящий только из проволоки, фон которого виден сквозь скелетную структуру.

  • Поверхностные модели:

    Поверхностные модели — это следующий этап каркасных моделей, они создаются путем соединения 3D-поверхностей вместе и выглядят как реальные объекты.

  • Твердые модели:

    Они лучше всего представляют реальные физические объекты в виртуальной среде. В отличие от других моделей твердотельные модели обладают свойствами веса, объема и плотности. Они являются наиболее часто используемыми моделями и служат прототипами для инженерных проектов. Твердотельное моделирование с граничным представлением (BREP) связывает изображения конструктивной твердотельной геометрии (CSG), в то время как гибридные системы смешивают CSG и BREP для достижения предполагаемого дизайна.

Разные специалисты используют разные программные платформы по разным причинам, таким как стоимость, требования к проекту, функции и т. д. Хотя программное обеспечение поставляется со своими форматами файлов, бывают случаи, когда кому-то нужно поделиться своим проектом с кем-то еще, либо с партнерами, либо с клиентами, которые используют разный софт. В таких случаях необходимо, чтобы программное обеспечение обеих сторон понимало форматы файлов друг друга или, другими словами, было функционально совместимым. В результате этой ситуации важно иметь форматы файлов, которые можно использовать в различном программном обеспечении.

Форматы файлов CAD можно разделить на два типа:

• Собственные форматы файлов:

  Такие форматы файлов САПР предназначены для использования только с программным обеспечением, с которым они поставляются. Их нельзя использовать совместно с любым другим программным обеспечением, которое поставляется с их форматами САПР.

• Нейтральные форматы файлов:

  Эти форматы файлов созданы для совместного использования различными программами. Тем самым повышается совместимость, что необходимо.

Хотя существуют почти сотни форматов файлов, наиболее популярными форматами CAD являются следующие:

STEP:

Это самый популярный формат файла САПР из всех. Он широко используется и настоятельно рекомендуется, так как большинство программ поддерживают файлы STEP. STEP — это аббревиатура от Standard for the Exchange of Product Data.

ИГЕС:

IGES — это аббревиатура от Initial Graphics Exchange Specification. Это старый формат файла САПР, не зависящий от поставщика. В последнее время IGES перестал работать, так как в нем отсутствуют многие функции, которые есть в новых форматах файлов.

Парасолид:

Первоначально Parasolid был разработан ShapeData и в настоящее время принадлежит Siemens PLM Software.

STL:

STL расшифровывается как Stereolithography, формат для трехмерной информации, создаваемой трехмерными системами. STL находит свое применение в основном в 3D-принтерах. STL описывает только внешнюю структуру или геометрию поверхности физического объекта, но не определяет цвет, текстуру и другие атрибуты объекта.

VRML:

VRML расшифровывается как язык моделирования виртуальной реальности. Хотя он возвращает больше атрибутов, чем STL, некоторые программы могут его прочитать.

X3D:

X3D — это формат файла на основе XML для представления трехмерной компьютерной графики. COLLADA: COLLADA расшифровывается как Collaborative Design Activity и в основном используется в играх и 3D-моделировании.

DXF:

Технология САПР превратила весь инженерный процесс в адреналиновый режим. Можно формовать или складывать, модифицировать или изготавливать новую деталь с нуля с помощью программного обеспечения для моделирования САПР. Многие области применения САПР следующие:

• САПР создает дизайн и макеты, детали и расчеты, а также трехмерные модели.
САПР
• передает информацию о продукте в формате, который может быть легко интерпретирован квалифицированным специалистом, что облегчает производственный процесс.
• Процесс редактирования в САПР очень быстрый по сравнению с ручным процессом.
• CAD помогает ускорить производственный процесс, облегчая точное моделирование и сокращая время проектирования.
• CAD можно ассимилировать с CAM (автоматизированное производство), что упрощает разработку продукта.

Безупречный опыт Prescient Technology в области САПР помог многим компаниям удовлетворить свои требования к автоматизированному проектированию. Ознакомьтесь с нашим опытом или свяжитесь с нами сегодня.
