CAD/CAM/CAE системы. Виды и этапы программирования. Виды моделирования. Уровни CAM систем презентация, доклад

Слайд 1Текст слайда:

Лекция 19 CAD/CAM/CAE системы. Виды и этапы программирования. Виды моделирования. Уровни CAM систем. Алгоритм работы в CAM системе: выбор геометрии; выбор стратегии обработки; бэкплот и верификация; постпроцессирование.

Слайд 2Текст слайда:

Методы программирования

Ручное программирование
Программирование на пульте УЧПУ
Программирование при помощи CAD/САМ/CAE систем

Ручное программирование – программы создаются вручную.

Программирование на пульте УЧПУ – программы создаются и вводятся прямо на стойке ЧПУ, используя клавиатуру и дисплей.

Программирование при помощи CAD/САМ/CAE систем – программы создаются при помощи систем автоматизированного проектирования.

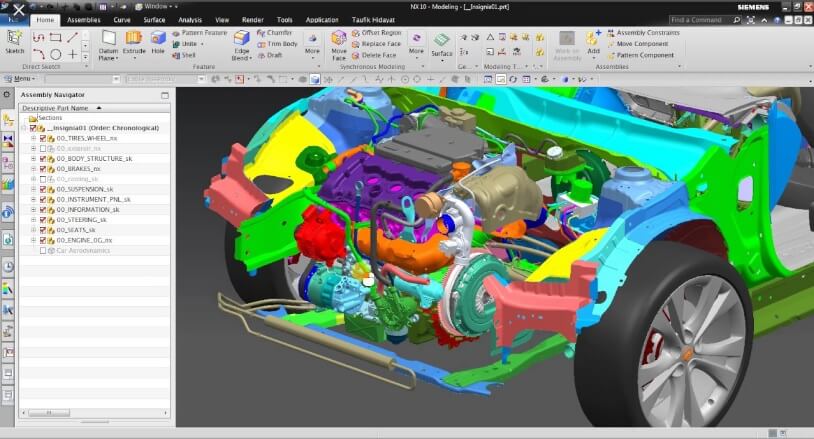

CAD система (computer-aided design – компьютерная поддержка проектирования) – программное обеспечение, которое автомати-зирует труд инженера-конструктора и позволяет решать задачи проектирования изделий и оформления технической документации при помощи персонального компьютера.

Слайд 3Текст слайда:

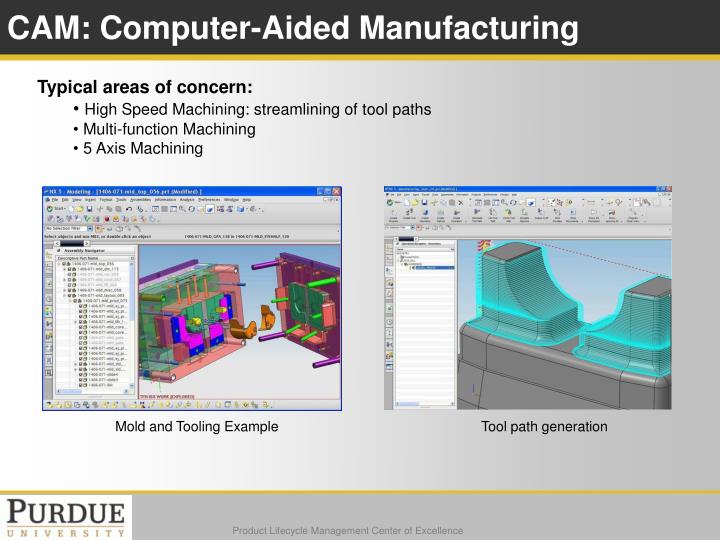

САМ систем (computer-aided manufacturing – компьютерная под-держка изготовления) – программное обеспечение которое автоматизи-рует труд инженера технолога и позволяет решать задачи по расчету траекторий перемещения инструмента для обработки на станках с ЧПУ, и обеспечивают выдачу управляющих программ с помощью компьютера.
CAE систем (computer-aided engineering – компьютерная поддержка инженерных расчетов) – программное обеспечение предназначенное для решения различных инженерных задач, например, для расчетов конструктивной прочности, анализа тепловых процессов, расчетов гидравлических систем и механизмов.
CAD/CAM/CAE системы ранжированы:
Системы верхнего уровня обладают огромным набором функций и возможностей, но с ними тяжелее работать.

Системы среднего уровня – “золотая середина’. Обеспечивают пользователя достаточными для решения большинства задач инстру-ментами, при этом не сложны для изучения и работы.

Системы нижнего уровня имеют довольно ограниченные функции, но просты в изучении.

Слайд 4Текст слайда:

СОВРЕМЕННЫЕ МЕТОДЫ ЧПУ ПРОГРАММИРОВАНИЯ

Слайд 5Текст слайда:

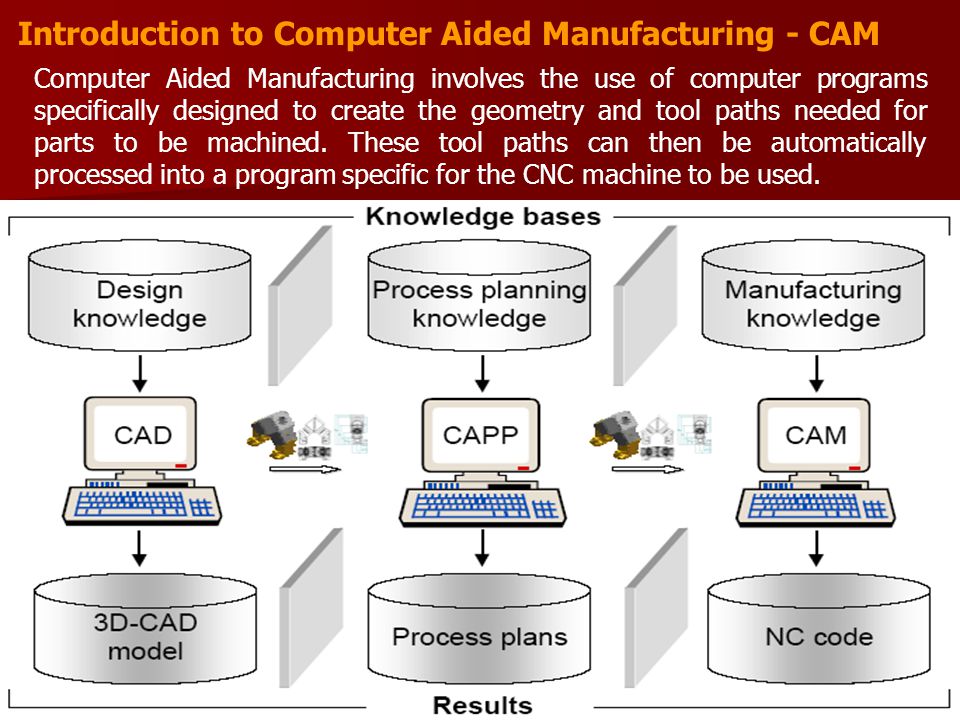

Общая схема работы с CAD/САМ системой

Этап 1. В CAD системе создается электронный чертеж или 3D модель детали.

Этап 2. Электронный чертеж или 3D модель детали импортируется в САМ систему. Технолог-программист опреде-ляет поверхности и геометрические элемен-ты, которые необходимо обработать, выби-рает стратегию обработки, режущий инстру-мент и назначает режимы резания. Система производит расчеты траекторий пере-мещения инструмента.

Этап 3. В САМ системе производится верификация (визуальная проверка) созданных траекторий. Если на этом этапе обнаруживаются какие-либо ошибки, то программист может легко их исправить, вернувшись к предыдущему этапу.

Чертеж

Траектории

Верификация

Слайд 6Текст слайда:

Этап 4. Финальным продуктом САМ системы является код управляющей программы. Этот код формируется при помощи постпроцессора, который форматирует УП под требования конкретного станка и системы ЧПУ.
Постпроцессор – программа, которая преобразует файл траектории движения инструмента и технологических команд (промежуточный файл), сформированный CAD/САМ системой, в файл УП в строгом соответствии с форматом программирования конкретного станка с ЧПУ. В ряде отечественных систем постпроцессоры называются паспортами.

Слайд 7Текст слайда:

Виды моделирования (проектирования)

Варианты геометрического представления детали в CAD системе:
Плоское или двумерное проектирование – представление гео-метрии детали в плоскости. Позволяет быстро создавать различные геометрические элементы, копировать фрагменты, автоматически наносить штриховку и проставлять размеры. Основными инструмен-тами при плоском проектировании являются линии, дуги и кривые.

2D геометрия

Слайд 8Текст слайда:

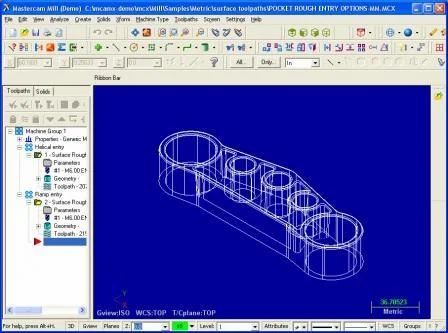

Каркасное моделирование – представление геометрии детали в трехмерном пространстве. Описывается положение ее контуров и граней. Каркасная модель в отличие от плоского электронного черте-жа предоставляет САМ системе частичную информацию о глубине геометрии.

Каркасная модель

Слайд 9Текст слайда:

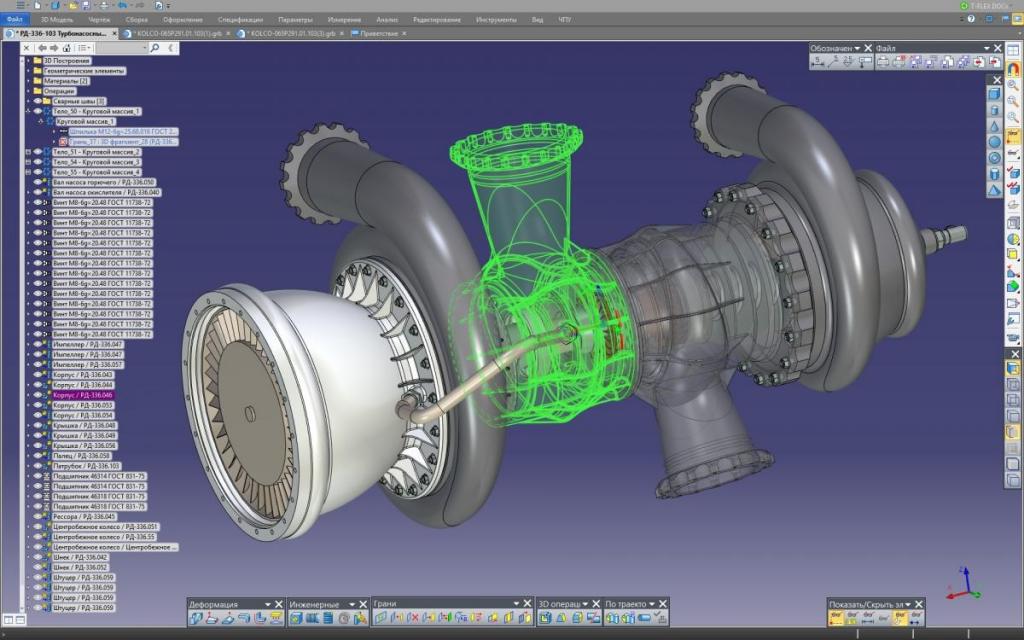

Объемное или 3D моделирование – однозначное представление геометрии всей детали.
Системы объемного моделирования базируются на методах построения поверхностей и твердотельных моделей.
Поверхностное моделирование – представление геометрии детали в виде набора ограничивающих поверхностей (сечений).

Поверхностная модель

Инженер-конструктор в ходе проектирование принимает во внимание сечения, виды и осевые линии деталей.

Слайд 10Текст слайда:

Выдавливание (Extrude) плоского эскиза для создания твердотельной модели.

Одно из главных преимуществ способа – возможность осуществ-ления параметризации, т.е. изменения в любой момент вре-мени размеров и характеристик твердого тела, путем изменения числовых значений соответ-ствующих параметров.

Слайд 11Текст слайда:

Расположение объектов перед выполнением булевых операций

Объекты после выполнения булевой операции Union Сложение)

Объекты после выполнения булевой операции Intersection (Пересечение)

Объекты после выполнения булевой операции Subtraction (Исключение)

Одним из наиболее удобных и быстрых способов моделирования является создание трехмерных объектов при помощи булевых операций.

Например, если два объекта пересекаются, на их основе можно создать третий объект, который будет представлять собой результат сложения, вычитания или пересечения исходных объектов.

Слайд 12Текст слайда:

Уровни САМ системы

САМ системы имеют модульный принцип построения и пред-назначены для автоматического создания УП на основе геометрической информации, подготовленной в CAD системе.
Главные преимущества, которые получает технолог при взаимодействии с системой, заключаются в наглядности работы, удобстве выбора геометрии, высокой скорости расчетов, возмож-ности проверки и редактирования созданных траекторий.
Различные САМ системы могут отличаться друг от друга областью применения и возможностями.

• 2.5-й осевая обработка. На этом уровне система позволяет рассчитывать траектории для простого 2-х координатного фрезерова-ния и обработки отверстий.
• 3-х осевая обработка с позиционированием по 4-ой оси. На этом уровне возможно работать с 3D моделями. Система способна генерировать УП для объемной обработки.
• Многоосевая обработка. В этом случае система предназначе-на для работы с самым современным оборудованием и способна создавать УП для 5-ти осевого фрезерования самых сложных деталей.

Слайд 13Текст слайда:

Геометрия и траектория

Геометрия детали изготовленной на станке с ЧПУ отличается от истинной геометрии CAD модели. Расчеты траекторий движения инструмента САМ система осуществляет при помощи аппроксимации прямыми линиями с определенной точностью.

Линейная аппроксимация эллипса в САМ системе выполняется с заданной точностью, которую устанавливает технолог – программист

Траектория эллипса получаемая на станке с ЧПУ при помощи линейной интерполяции

Слайд 14Текст слайда:

Алгоритм работы в CAM системе.

Выбор геометрии. Первым действием технолога-программиста является выбор геометрических элементов, подлежащих обработке. Такие геометрические элементы называются рабочими или обрабатываемыми. Это могут быть линии, поверхности, грани и ребра 3D моделей и т.д. Некоторые САМ системы требуют определения геометрии заготовки уже на начальном этапе проектирования обработки, т.е. система “видит” заготовку и рассчитывает траектории исходя из действительного припуска.

Способы задания заготовки

В виде цилиндра

В виде параллелепипеда

Произвольной формы

Выбирая геометрические элементы, подлежащие обработке технолог должен учитывать положение детали и заготовки относительно нулевой точки. Такой учет осуществляют либо путем смещения 3D модели детали относительно нулевой точки, таким образом, чтобы выбранный элемент совпал с ней, либо путем смещения нулевой точки относительно модели, “привязывая” ее к определенному геометрическому элементу.

Слайд 15Текст слайда:

Выбор стратегии и инструмента, назначение режимов обработки

Современная САМ система обычно имеет большой набор стратегий и позволяет выполнить обработку одной и той же детали разными способами. Условно все стратегии можно разделить на черновые и чистовые, стратегии плоской и объемной обработки.

Стратегии плоской обработки применяются при работе с 2D гео-метрией. В этом случае не требуется большого разнообразия –

Контурная стратегия (Contour). для чернового фрезерования указывается количество проходов и шаг между ними (перекрытие)

вся обработка сводится к фрезе-рованию контура или плоскости, выборке кармана и обработке отверстий.

Под стратегией обработки детали или конструкторско-технологического элемента (КТЭ) детали понимается последовательность применения металлообрабатывающего инструмента и траектория его движения, позволяющие получить требуемую форму, заданное качество и точность обработки.

Слайд 16Текст слайда:

Обработка плоскости (Face). Основными параметрами для этой стратегии являются: шаг между проходами фрезы и угол обработки (45 градусов в данном примере)

Обработка отверстий – сверление (Drill), нарезание резьбы (Tlireading), растачивание (Boring). Основные параметры – тип операции и глубина обработки.

Слайд 17Текст слайда:

Объемная обработка
Стратегии объемной обработки предназначены для работы с 3D моделями. Эти стратегии отличаются большим разнообразием, однако все они условно могут быть также разделены на черновые и чистовые.
Стратегии объемной черновой обработки предназначены для быстрой послойной выборки большого объема материала и подготовки детали к последующей чистовой обработке.
Стратегии объемной чистовой обработки используются для окончательного фрезерования поверхностей с требуемым качеством. Зачастую при объемном чистовом фрезеровании управление перемещением режущего инструмента осуществляется одновременно минимум по трем координатам. В подобных случаях произвести расчет перемещения инструмента самостоятельно, без использования CAD/САМ системы чрезвычайно трудно.

Слайд 18Текст слайда:

Обработка кармана – стратегия, предназначенная для эффективного удаления матери-ала из закрытых или открытых карманов. Современная CAD/САМ система выбирает оптимальную схему фрезерова-ния, обеспечивая максимальную производительность и минималь-ное число холостых ходов. Как правило, эта стратегия заклю-чается в последовательной послойной выборке материала и выполнении заключитель-ного чистового обхода контура на окончательной глубине.

Послойная обработка кармана

Послойная обработка кармана и контура

Слайд 19Текст слайда:

Черновая радиальная обработка

Стратегия черновой вертикальной выборки используется для обработ-ки глубоких впадин и карманов используя движения аналогичные сверлению.

Стратегия черновой вертикальной выборки

Слайд 20Текст слайда:

Стратегия контурной обработки используется для черновой или чистовой контурной обработки деталей произвольной формы. Суть стратегии заключается в удалении припуска за счет проходов фрезы по контурам, созданным путем “смещения” границ текущего слоя по Z.

Объемная контурная обработка

Слайд 21Текст слайда:

Бэкплот и верификация

В настоящее время любая САМ система имеет функции для проверки правильности созданных траекторий.
Функция бэкплота (Backplot) позволяет программисту отслеживать перемещения режущего инструмента. При этом он может наблюдать за траекторией центра инструмента и самим инструментом прямо на 3D модели. Как правило, бэкплот используется для предварительной проверки рассчитанных траекторий и настройки технологических пара-метров операции. Окончательная проверка обычно осуществляется с помощью верификации.

Траектория перемещения центра инструмента в режиме «Backplot»

Слайд 22Текст слайда:

Верификация может быть твердотель-ной или растровой.
В случае твердотельной верифика-ции, система работает с трехмерной моделью заготовки и позволяет реализовать множество полезных функций. К примеру, измерить обработанную деталь или экспортировать ее в CAD систему для дальнейшей работы.

Растровая верификация лишь имитирует работу с трехмерной моделью и применяется сейчас только в “слабых” системах.

Слайд 23Текст слайда:

Схема получения УП для конкретного комплекса “Станок -система ЧПУ”.

Поспроцессирование

Постпроцессор – программа преобразующая созданный в САМ системе промежуточный файл в программу обработки в строгом соответствии с форматом программирования конкретного станка с ЧПУ.

Слайд 24Текст слайда:

Вопросы для самоконтроля.
1. Какие методы программирования используют при создании УП?
2. Что понимают под CAD/CAM/CAE системами?
3. Как ранжированы CAD/CAM/CAE системы?
4. Какие основные этапы содержит схема работ с CAD/CAM системами?
5. Что понимают под постпроцессором?
6. Какие виды проектирования (моделирования) используют в CAD системах и в чем их отличие?
7. Какие преимущества обеспечивают CAM системы при создании УП?
8. Назовите последовательность и этапы работ выполняемых при создании УП с использованием CAM систем. В чем сущность термина «выбор геометрии заготовки» и какие способы задания заготовки используют?
9. Что понимают под термином «стратегия обработки» и какие виды стратегий (3…4 вида) используются в процессе создании УП?
10. Что означают термины «бэкплот и верификация»?

Слайд 25Текст слайда:

Скачать презентацию

CNews: Информатизация

CAD/CAM/CAE-системы определяют конкурентоспособность

Использование САПР сегодня является для промышленных предприятий не просто способом получения конкурентного преимущества, а, фактически, условием конкурентоспособности. В современных условиях невозможно соответствовать требованиям рынка, разрабатывая продукцию вручную и затрачивая на это годы.

Большинство отечественных предприятий, особенно машиностроительных, использует в своей деятельности CAD/CAM/CAE-системы, но уровень полностью «безбумажной» разработки новых изделий пока не достигнут, что не позволяет воспользоваться всеми их преимуществами. Осознание предприятиями этой проблемы подтверждается растущим спросом на системы ведения проектно-конструкторской документации (PDM) и решения CALS/PLM. Однако, сейчас под PLM понимается просто интеграция систем CAD/CAM/CAE/PDM и ERP. С другой стороны, более глубокое понимание концепции CALS/PLM на данном уровне автоматизации отечественных предприятий и не даст особого эффекта.

В целом же ситуация с применением САПР в промышленности намного лучшетаковой с применением систем ERP или CRM в силу «понятности» этих систем и наглядности результатов их внедрения. Наибольшим спросом, скорее всего, будут пользоваться «лёгкие» и средние решения, спрос же на «тяжёлые» будет обеспечиваться лидерами отраслей промышленного сектора.

Современные промышленные предприятия, выпускающие большую номенклатуру продукции и активно конкурирующие друг с другом на рынке, постоянно находятся в стадии проектирования новых продуктов и разработки соответствующих технологических процессов. В данном случае оптимальным вариантом является «работа на опережение», поскольку если предприятие будет проектировать продукцию на основе существующего спроса, то до стадии промышленного производства дойдёт уже морально устаревший продукт. Это, в значительной степени относится к машиностроению, где, к сожалению, отрицательным примером является производство отечественных легковых автомобилей, однако и в других отраслях промышленности, например, лёгкой, проектирование новой продукции и обновление её ассортимента является сейчас одним из ключевых факторов успеха на рынке.

В условиях жёстких ограничений по срокам проектирования и разработки нового изделия, а также по затратам на этот процесс, традиционные «ручные» методы не могут обеспечить необходимой для обеспечения конкурентного преимущества скорости и экономичности. Для решения этой проблемы ещё с 70 — 80-х годов XX века начали создавать и внедрять в производство системы автоматизации проектирования (САПР). Изначально они делились на системы инженерной графики (CAD) и системы инженерных расчётов (CAE), с развитием станков и технологических линий с числовым программным управлением (ЧПУ) появились и системы автоматизации подготовки производства (CAE). Современные системы автоматизации проектирования обеспечивают возможность двумерного и трёхмерного (поверхностного и твердотельного) моделирования промышленных изделий, их узлов и деталей, расчёта их прочностных и других характеристик, моделирования различных нагрузок и иных воздействий, генерации программ для автоматических производственных линий, а также ведения сопутствующей проектно-технической документации и поддержки коллективной работы над проектами.

Применение САПР в отечественной промышленности

По существующим оценкам значительная доля отечественных промышленных предприятий уже применяет в своей деятельности САПР. Правда, определённая часть этих систем используется без приобретения соответствующих лицензий, на что жалуются производители этих систем. Вместе с тем ситуация в этом плане должна исправляться, поскольку сейчас САПР стали для предприятий фактически ещё одним видом средств производства, при появлении финансовой возможности они стараются приобретать лицензионные версии «освоенных» продуктов. Это косвенно подтверждается ростом продаж лицензионного программного обеспечения автоматизации проектирования. Спадающие же темпы указанного роста продаж свидетельствуют о близости рынка отечественного САПР к насыщению.

Вместе с тем, большинство предприятий, работающих с CAD/CAM/CAE-системами, используют их для разработки изделий и подготовки соответствующей проектно-конструкторской документации, которая в дальнейшем используется в «бумажном» виде. Это вызвано как отсутствием полностью автоматизированных производств, в АСУ ТП которых можно было бы непосредственно загружать данные об изделии, так и слабой совместимостью САПР разных производителей. Второе, в частности, создаёт трудности при разработке изделий и узлов силами нескольких предприятий, использующих разное программное обеспечение. Таким образом, средства CAD/CAM/CAE используются отечественными предприятиями по назначению, но, всё равно, не в «полную силу». Для получения дополнительных преимуществ от систем автоматизации проектирования необходимо более широкое внедрение гибких автоматизированных производств (ГАП) и необходимых инфраструктурных решений.

CALS/PLM — логическое продолжение САПР и двигатель рынка

Судя по существующим отзывам, отечественные предприятия хорошо осознают необходимость перехода на новый уровень использования САПР. В настоящее время начинается постепенный переход к внедрению решений, интегрирующих процессы управления предприятием (MRPII/ERP) с процессами проектирования (CAD/CAE), подготовки производства (CAM) и выпуска промышленной продукции (АСУ ТП). Промышленные компании заинтересованы в переходе к модели PLM/CALS, основанной на организации единого информационного пространства, покрывающего все этапы жизненного цикла выпускаемого изделия. Правда, под управлением жизненным циклом изделия пока принято понимать лишь внедрение решений в области PDM и взаимоувязку данных в системах ERP и CAD/CAM/CAE. Что касается специалистов по CALS/PLM, то они указывают на то, что основным преимуществом указанного подхода является возможность «изъятия» жизненного цикла продукта из контекста бизнес-процессов конкретной компании и возможность оптимальной реализации отдельных его частей силами разных предприятий. По сути, модель CALS/PLM позволяет полностью «виртуализировать» процесс производства продукта и организовывать его реальное производство, максимально приспосабливаясь к бизнес-процессам целевого предприятия или группы предприятий. Указанная система максимально облегчает использование аутсорсинга, как в части проектирования, так и в части производства продукции, обеспечивает максимально возможную гибкость и масштабируемость производственных ресурсов и, в конечном итоге, дополняет концепцию виртуальных корпораций концепцией глобальной разработки продукта (Global Product Development — GPD). Сама по себе концепция не нова, ещё Жюль Верн описал её в своём романе «20 тысяч лье под водой».

Западные компании используют средства CALS/PLM, в основном, для вынесения части проектных и конструкторских работ в страны с наиболее выгодными экономическими условиями для их выполнения. Отечественные промышленные компании могут использовать эти средства двояко: для обеспечения возможности сотрудничать с западными компаниями и выполнять часть работ для их «виртуального производственного цикла», либо для объединения своих усилий в конкуренции с зарубежными производителями и создания конкурентоспособных отечественных продуктов. Скорее всего, работоспособными окажутся оба варианта.

Сегодня комплексные решения, действительно полно реализующие модель CALS/PLM, предлагаются лишь лидерами мирового рынка: IBM/Dassault, UGS PLM и PTC. Остальные же поставщики, включая отечественных, предлагают, фактически, PDM-решения и средства интеграции данных CAD/CAM/CAE с данными ERP. Вместе с тем, для отечественных предприятий сегодня применение именно модели CALS/PLM не критично, поскольку для этого пока просто нет инфраструктуры. Соответственно, постепенный переход к ней через внедрение PDM и интеграцию систем управления предприятием с системами управления производством закономерен. «Перешагнуть» через этот этап сейчас могут лишь крупные промышленные компании, работающие по контрактам с западными заказчиками. У них есть соответствующие финансовые возможности, плюс внедрение CALS/PLM просто является условием выхода на рынки промышленно-развитых стран. Остальные же компании будут продолжать идти к применению этой модели эволюционным путём. Преимуществом такой стратегии является «временная фора» для поставщиков средних и «легких» решений, которые воспользуются ей для выпуска на рынок менее дорогих аналогов интегрированных CALS/PLM-систем, предлагаемых сегодня «гигантами».

Общие выводы

В целом же CAD/CAM/CAE-системы являются для отечественных предприятий вполне знакомыми и привычными инструментами, активно используемыми в повседневной деятельности. Более того, эти системы для предприятий более привычны и понятны, чем, например, системы ERP или CRM. Объясняется это тем, что эффект от использования САПР является прямым и сказывается непосредственно на проектировании и производстве изделий (время проектирования и подготовки производства сокращается в 4-5 раз), в то время как эффект от использования ERP и CRM носит системный характер и сказывается на общих показателях экономической эффективности компании. Сказывается и разница в сроках внедрения и времени «проявления» положительного эффекта от применяемой системы.

Таким образом, можно предположить, что спрос на решения PDM/PLM будет расти по мере развития отечественных предприятий и их выхода на рынки ближнего и дальнего зарубежья. При этом, в силу экономической ситуации и общего состояния автоматизации предприятий, повышенным спросом будут пользоваться «лёгкие» и средние решения, в области которых неплохие перспективы у отечественных поставщиков. «Тяжелые» решения (как и в других областях автоматизации) будут приобретаться лидерами отраслей, активно присутствующими на рынках промышленно-развитых стран.

Сергей Середа / CNews Analytics

Общие сведения о CAD/CAM/CAE-системах

Традиционно существует также деление CAD/CAM/CAE-систем на системы верхнего, среднего и нижнего уровней. Cледует отметить, что это деление является достаточно условным, т. к. сейчас наблюдается тенденция приближения систем среднего уровня (по различным параметрам) к системам верхнего уровня, а системы нижнего уровня все чаще перестают быть просто двумерными чертежно-ориентированными и становятся трехмерными.

CAD-системы (сomputer-aided design — компьютерная поддержка проектирования) предназначены для решения конструкторских задач и оформления конструкторской документации (более привычно они именуются системами автоматизированного проектирования — САПР). Как правило, в современные CAD-системы входят модули моделирования трехмерной объемной конструкции (детали) и оформления чертежей и текстовой конструкторской документации (спецификаций, ведомостей и т. д.). Ведущие трехмерные CAD-системы позволяют реализовать идею сквозного цикла подготовки и производства сложных промышленных изделий.

Минимальная стоимость комплекса САПР, автоматизирующего все этапы подготовки производства на предприятии, достигается применением систем трех уровней функциональных возможностей и, соответственно, цен. Практический смысл трехуровневой классификации САПР состоит в общей оценке ожидаемого экономического эффекта от внедрения конкретной САПР.

Можно выделить три уровня сложности CAD-систем:

системы нижнего уровня предназначены для автоматизации выпуска конструкторской и технологической документации,

подготовки управляющих программ для 2.5-осевого оборудования с ЧПУ “по электронному чертежу”.

То есть для сокращения сроков выпуска документации, что позволяет сократить время разработки проектов, но не гарантируют проектировщиков от ошибок даже при полном соответствии документации ЕСКД и ЕСТД. Поэтому экономический эффект таких систем зависит от квалификации и размера зарплаты конструктора или технолога и от их навыков использования САПР;

системы среднего уровня позволяют создать объемную модель изделия, по которой контролируется взаимное расположение деталей,определяются инерционно-массовые, прочностные и прочие характеристики,моделируются все виды ЧПУ-обработки, отрабатывается внешний вид по фотореалистичным изображениям и выпускается документация.

Кроме того, обеспечивается управление проектами на базе электронного документооборота.

Экономический эффект состоит в многократном сокращении затрат на доводку опытных образцов изделий в результате исключения ошибок при проектировании; системы высшего уровня, кроме перечисленных функций, дают возможность конструировать детали с контролем технологичности и учетом особенностей материала (пластмасса, металлический лист), моделировать работу механизмов, проводить динамический анализ сборки с имитацией сборочных приспособлений и инструмента, проектировать оснастку с моделированием процессов изготовления (штамповки, литья, гибки), что исключает брак в оснастке и изготовление натурных макетов, то есть значительно уменьшает затраты и время на подготовку производства изделия.

В свою очередь, CAM-системы (computer-aided manufacturing — компьютерная поддержка изготовления) предназначены для проектирования обработки изделий на станках с числовым программным управлением (ЧПУ) и выдачи программ для этих станков (фрезерных, сверлильных, эрозионных, пробивных, токарных, шлифовальных и др. ). CAM-системы еще называют системами технологической подготовки производства. В настоящее время они являются практически единственным способом для изготовления сложнопрофильных деталей и сокращения цикла их производства. В CAM-системах используется трехмерная модель детали, созданная в CAD-системе.

САЕ-системы — (computer-aided engineering — поддержка инженерных расчетов) представляют собой обширный класс систем, каждая из которых позволяет решать определенную расчетную задачу (группу задач), начиная от расчетов на прочность, анализа и моделирования тепловых процессов до расчетов гидравлических систем и машин, расчетов процессов литья. В CAЕ-системах также используется трехмерная модель изделия, созданная в CAD-системе. CAE-системы еще называют системами инженерного анализа.

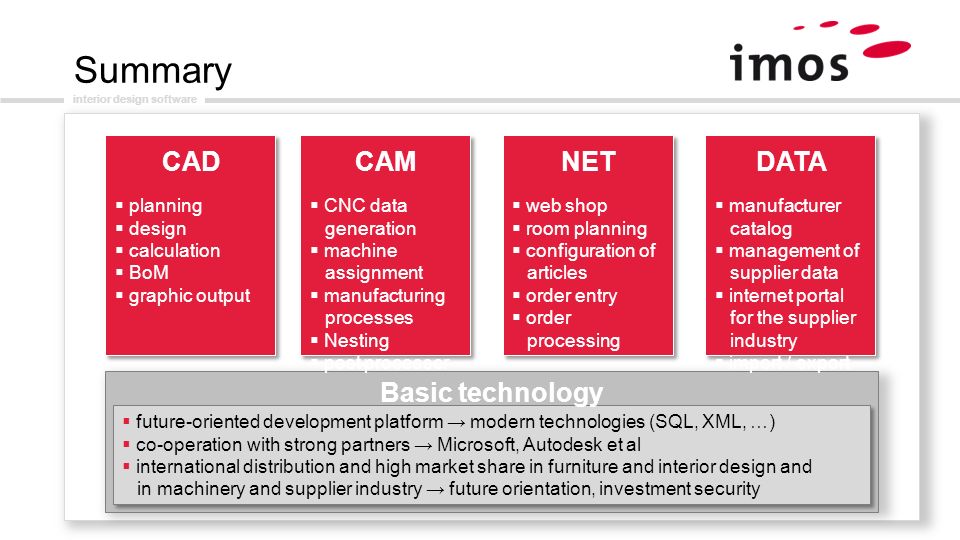

Таким образом,

Computer Aided Design (CAD) — системы автоматизированного конструирования;

Computer Aided Manufacturing (CAM) — программы для подготовки производства;

Computer Aided Engineering (CAE) — модули для решения прикладных задач;

Product Data Management (PDM) — системы управления проектами.

CAD (Computer-Aided Design)	проектирование с помощью ЭВМ, применение информационной технологии к элементам процесса проектирования производимых, собираемых и конструируемых продуктов как в области черчения (для создания, изменения, хранения и вывода инженерных и прочих технических чертежей), так и в области моделирования (для генерирования и использования цельных трехмерных моделей)
CAM (Computer-Aided Manufacturing)	производство с помощью ЭВМ, применение информационной технологии к контролю и управлению процессами производства, обычно ограничиваемое контролем таких машинных инструментов, как токарные и фрезерные станки, когда инструмент контролируется непосредственно компьютером
CAE (Computer-Aided Engineering)	разработка с помощью ЭВМ, применение информационной технологии к элементам процесса проектирования и разработки. Включает в себя все типы функциональных систем, напр. анализ теплообмена, структурный, электромагнитный, воздушный и звуковой анализ

Дата добавления: 2021-12-14; просмотров: 85; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Лекция 1 9 CAD / CAM / CAE системы. Виды и этапы программирования. Виды — презентация на Slide-Share.ru 🎓

Первый слайд презентации: Лекция 1 9 CAD / CAM / CAE системы. Виды и этапы программирования. Виды моделирования. Уровни CAM систем. Алгоритм работы в CAM системе: выбор геометрии; выбор стратегии обработки; бэкплот и верификация; постпроцессирование

Изображение слайда

Слайд 2

Методы программирования Ручное программирование Программирование на пульте УЧПУ Программирование при помощи CAD /САМ/ CAE систем Ручное программирование – программы создаются вручную. Программирование на пульте УЧПУ – программы создаются и вводятся прямо на стойке ЧПУ, используя клавиатуру и дисплей. Программирование при помощи CAD /САМ/ CAE систем – программы создаются при помощи систем автоматизированного проектирования. CAD система ( computer – aided design – компьютерная поддержка проектирования) – программное обеспечение, которое автомати-зирует труд инженера-конструктора и позволяет решать задачи проектирования изделий и оформления технической документации при помощи персонального компьютера.

Изображение слайда

Слайд 3

САМ систем ( computer – aided manufacturing – компьютерная под-держка изготовления) – программное обеспечение которое автоматизи-рует труд инженера технолога и позволяет решать задачи по расчету траекторий перемещения инструмента для обработки на станках с ЧПУ, и обеспечивают выдачу управляющих программ с помощью компьютера. CAE систем ( computer – aided engineering – компьютерная поддержка инженерных расчетов) – программное обеспечение предназначенное для решения различных инженерных задач, например, для расчетов конструктивной прочности, анализа тепловых процессов, расчетов гидравлических систем и механизмов. CAD / CAM / CAE системы ранжированы: Системы верхнего уровня обладают огромным набором функций и возможностей, но с ними тяжелее работать. Системы среднего уровня – “золотая середина’. Обеспечивают пользователя достаточными для решения большинства задач инстру-ментами, при этом не сложны для изучения и работы. Системы нижнего уровня имеют довольно ограниченные функции, но просты в изучении.

Изображение слайда

Слайд 4

СОВРЕМЕННЫЕ МЕТОДЫ ЧПУ ПРОГРАММИРОВАНИЯ

Изображение слайда

Слайд 5

Общая схема работы с CAD /САМ системой Этап 1. В CAD системе создается электронный чертеж или 3D модель детали. Этап 2. Электронный чертеж или 3D модель детали импортируется в САМ систему. Технолог-программист опреде-ляет поверхности и геометрические элемен-ты, которые необходимо обработать, выби-рает стратегию обработки, режущий инстру-мент и назначает режимы резания. Система производит расчеты траекторий пере-мещения инструмента. Этап 3. В САМ системе производится верификация (визуальная проверка) созданных траекторий. Если на этом этапе обнаруживаются какие-либо ошибки, то программист может легко их исправить, вернувшись к предыдущему этапу. Чертеж Траектории Верификация

Изображение слайда

Слайд 6

Этап 4. Финальным продуктом САМ системы является код управляющей программы. Этот код формируется при помощи постпроцессора, который форматирует УП под требования конкретного станка и системы ЧПУ. Постпроцессор – программа, которая преобразует файл траектории движения инструмента и технологических команд (промежуточный файл), сформированный CAD /САМ системой, в файл УП в строгом соответствии с форматом программирования конкретного станка с ЧПУ. В ряде отечественных систем постпроцессоры называются паспортами.

Изображение слайда

Слайд 7

Виды моделирования (проектирования) Варианты геометрического представления детали в CAD системе: Плоское или двумерное проектирование – представление гео-метрии детали в плоскости. Позволяет быстро создавать различные геометрические элементы, копировать фрагменты, автоматически наносить штриховку и проставлять размеры. Основными инструмен-тами при плоском проектировании являются линии, дуги и кривые. 2D геометрия

Изображение слайда

Слайд 8

Изображение слайда

Слайд 9

Объемное или 3D моделирование – однозначное представление геометрии всей детали. Системы объемного моделирования базируются на методах построения поверхностей и твердотельных моделей. Поверхностное моделирование – представление геометрии детали в виде набора ограничивающих поверхностей (сечений). Поверхностная модель Инженер-конструктор в ходе проектирование принимает во внимание сечения, виды и осевые линии деталей.

Изображение слайда

Слайд 10

Твердотельное моделирование – представление геометрии детали в виде твердых тел, создаваемых на основе эскизов. Для построения твердого тела используются такие операции как выдав-ливание, вырезание и вращение эскиза. Булевы операции позволяют складывать, вычитать и объединять различные твердые тела для создания 3D модели изделия. В отличие от поверхностных моделей, твердотельная модель не является пустой внутри. Она обладает некоторой математической плотностью и массой. На сегодняшний день твердотельные модели – наиболее популярная основа для расчета траекторий в САМ системе. Выдавливание ( Extrude ) плоского эскиза для создания твердотельной модели. Одно из главных преимуществ способа – возможность осуществ-ления параметризации, т.е. изменения в любой момент вре-мени размеров и характеристик твердого тела, путем изменения числовых значений соответ-ствующих параметров.

Изображение слайда

Слайд 11

Расположение объектов перед выполнением булевых операций Объекты после выполнения булевой операции Union Сложение) Объекты после выполнения булевой операции Intersection (Пересечение) Объекты после выполнения булевой операции Subtraction (Исключение ) Одним из наиболее удобных и быстрых способов моделирования является создание трехмерных объектов при помощи булевых операций. Например, если два объекта пересекаются, на их основе можно создать третий объект, который будет представлять собой результат сложения, вычитания или пересечения исходных объектов.

Изображение слайда

Слайд 12

Уровни САМ системы САМ системы имеют модульный принцип построения и пред-назначены для автоматического создания УП на основе геометрической информации, подготовленной в CAD системе. Главные преимущества, которые получает технолог при взаимодействии с системой, заключаются в наглядности работы, удобстве выбора геометрии, высокой скорости расчетов, возмож-ности проверки и редактирования созданных траекторий. Различные САМ системы могут отличаться друг от друга областью применения и возможностями. • 2.5-й осевая обработка. На этом уровне система позволяет рассчитывать траектории для простого 2-х координатного фрезерова-ния и обработки отверстий. • 3-х осевая обработка с позиционированием по 4-ой оси. На этом уровне возможно работать с 3D моделями. Система способна генерировать УП для объемной обработки. • Многоосевая обработка. В этом случае система предназначе-на для работы с самым современным оборудованием и способна создавать УП для 5-ти осевого фрезерования самых сложных деталей.

Изображение слайда

Слайд 13

Геометрия и траектория Геометрия детали изготовленной на станке с ЧПУ отличается от истинной геометрии CAD модели. Расчеты траекторий движения инструмента САМ система осуществляет при помощи аппроксимации прямыми линиями с определенной точностью. Линейная аппроксимация эллипса в САМ системе выполняется с заданной точностью, которую устанавливает технолог – программист Траектория эллипса получаемая на станке с ЧПУ при помощи линейной интерполяции

Изображение слайда

Слайд 14

Алгоритм работы в CAM системе. Выбор геометрии. Первым действием технолога-программиста является выбор геометрических элементов, подлежащих обработке. Такие геометрические элементы называются рабочими или обрабатываемыми. Это могут быть линии, поверхности, грани и ребра 3D моделей и т.д. Некоторые САМ системы требуют определения геометрии заготовки уже на начальном этапе проектирования обработки, т.е. система “видит” заготовку и рассчитывает траектории исходя из действительного припуска. Способы задания заготовки В виде цилиндра В виде параллелепипеда Произвольной формы Выбирая геометрические элементы, подлежащие обработке технолог должен учитывать положение детали и заготовки относительно нулевой точки. Такой учет осуществляют либо путем смещения 3D модели детали относительно нулевой точки, таким образом, чтобы выбранный элемент совпал с ней, либо путем смещения нулевой точки относительно модели, “привязывая” ее к определенному геометрическому элементу.

Изображение слайда

Слайд 15

Выбор стратегии и инструмента, назначение режимов обработки Современная САМ система обычно имеет большой набор стратегий и позволяет выполнить обработку одной и той же детали разными способами. Условно все стратегии можно разделить на черновые и чистовые, стратегии плоской и объемной обработки. Стратегии плоской обработки применяются при работе с 2D гео-метрией. В этом случае не требуется большого разнообразия – Контурная стратегия ( Contour ). для чернового фрезерования указывается количество проходов и шаг между ними (перекрытие) вся обработка сводится к фрезе-рованию контура или плоскости, выборке кармана и обработке отверстий. Под стратегией обработки детали или конструкторско-технологического элемента (КТЭ) детали понимается последовательность применения металлообрабатывающего инструмента и траектория его движения, позволяющие получить требуемую форму, заданное качество и точность обработки.

Изображение слайда

Слайд 16

Обработка кармана ( Pocket ). Эта стратегия предназначена для выборки замкнутых областей. Основными параметрами являются : шаг между проходами фрезы и тип траектории (параллельная, спиральная, зигзаг и др.) Обработка плоскости ( Face ). Основными параметрами для этой стратегии являются: шаг между проходами фрезы и угол обработки (45 градусов в данном примере) Обработка отверстий – сверление ( Drill ), нарезание резьбы ( Tlireading ), растачивание ( Boring ). Основные параметры – тип операции и глубина обработки.

Изображение слайда

Слайд 17

Объемная обработка Стратегии объемной обработки предназначены для работы с 3D моделями. Эти стратегии отличаются большим разнообразием, однако все они условно могут быть также разделены на черновые и чистовые. Стратегии объемной черновой обработки предназначены для быстрой послойной выборки большого объема материала и подготовки детали к последующей чистовой обработке. Стратегии объемной чистовой обработки используются для окончательного фрезерования поверхностей с требуемым качеством. Зачастую при объемном чистовом фрезеровании управление перемещением режущего инструмента осуществляется одновременно минимум по трем координатам. В подобных случаях п роизвести расчет перемещения инструмента самостоятельно, без использования CAD /САМ системы чрезвычайно трудно.

Изображение слайда

Слайд 18

Обработка кармана – стратегия, предназначенная для эффективного удаления матери-ала из закрытых или открытых карманов. Современная CAD /САМ система выбирает оптимальную схему фрезерова-ния, обеспечивая максимальную производительность и минималь-ное число холостых ходов. Как правило, эта стратегия заклю-чается в последовательной послойной выборке материала и выполнении заключитель-ного чистового обхода контура на окончательной глубине. Послойная обработка кармана Послойная обработка кармана и контура

Изображение слайда

Слайд 19

Стратегия радиальной обработ-ки обычно применяется для черно-вой или чистовой обработки дета-лей круглой формы. Перемещение инструмента в этой стратегии производится от центра детали к ее внешним границам (или наоборот) с постепенным изменением угла в плоскости обработки. Черновая радиальная обработка Стратегия черновой вертикальной выборки используется для обработ-ки глубоких впадин и карманов используя движения аналогичные сверлению. Стратегия черновой вертикальной выборки

Изображение слайда

Слайд 20

Изображение слайда

Слайд 21

Бэкплот и верификация В настоящее время любая САМ система имеет функции для проверки правильности созданных траекторий. Функция бэкплота ( Backplot ) позволяет программисту отслеживать перемещения режущего инструмента. При этом он может наблюдать за траекторией центра инструмента и самим инст ру ментом прямо на 3D модели. Как правило, бэкплот используется для предварительной проверки рассчитанных траекторий и настройки технологических пара-метров операции. Окончательная проверка обычно осуществляется с помощью верификации. Траектория перемещения центра инструмента в режиме « Backplot »

Изображение слайда

Слайд 22

Основной смысл верификации заключается в демонстрации процесса удаления материала заготовки и возможности посмотреть на окончательный результат работы УП – модель изготовленной детали. Полученную «виртуальную» деталь можно рассмотреть с разных сторон. Можно увидеть, все ли элементы выполнены правильно, и даже разглядеть гребешки на материале, оставшиеся от инструмента. Верификация может быть твердотель-ной или растровой. В случае твердотельной верифика-ции, система работает с трехмерной моделью заготовки и позволяет реализовать множество полезных функций. К примеру, измерить обработанную деталь или экспортировать ее в CAD систему для дальнейшей работы. Растровая верификация лишь имитирует работу с трехмерной моделью и применяется сейчас только в “слабых” системах.

Изображение слайда

Слайд 23

Результатом предыдущих этапов проектирования ТП является сформированная траектория перемещения инструмента для опре-деленной операции. Информацию об этой траектории, всех коорди-натах и инструменте система записывает в специальный промежуточ-ный файл. Этот файл может быть не похож на обычную программу обработки, то есть, в нем нет G и М кодов. Этот файл является лишь объектом для верификации и бэкплота. Схема получения УП для конкретного комплекса “Станок -система ЧПУ”. Поспроцессирование Постпроцессор – программа преобразующая созданный в САМ системе промежуточный файл в программу обработки в строгом соответствии с форматом программирования конкретного станка с ЧПУ.

Изображение слайда

Слайд 24

Вопросы для самоконтроля. 1. Какие методы программирования используют при создании УП? 2. Что понимают под CAD / CAM / CAE системами? 3. Как ранжированы CAD / CAM / CAE системы? 4. Какие основные этапы содержит схема работ с CAD / CAM системами? 5. Что понимают под постпроцессором? 6. Какие виды проектирования (моделирования) используют в CAD системах и в чем их отличие? 7. Какие преимущества обеспечивают CAM системы при создании УП? 8. Назовите последовательность и этапы работ выполняемых при создании УП с использованием CAM систем. В чем сущность термина «выбор геометрии заготовки» и какие способы задания заготовки используют? 9. Что понимают под термином «стратегия обработки» и какие виды стратегий (3…4 вида) используются в процессе создании УП? 10. Что означают термины «бэкплот и верификация»?

Изображение слайда

Последний слайд презентации: Лекция 1 9 CAD / CAM / CAE системы. Виды и этапы программирования. Виды

Изображение слайда

Российское ПО для импортозамещения: Каталог совместимости программного обеспечения Пример раздела Единого реестра отечественного ПО: CAD/CAM/CAE-системы станки с ЧПУ и промышленные роботы SprutCAM

На сайте Ассоциации разработчиков программного обеспечения «Отечественный софт» появились разделы «Российское ПО для импортозамещения»:

Список иностранный продукт – отечественный продукт
Таблица иностранный продукт – отечественный продукт
Каталог совместимости российского программного обеспечения
Продукты
Импортозамещение

Методические рекомендации для заявок на включение российского ПО в Единый реестр

Актуализация информации на официальном сайте ПО
Информация о процессах разработки и поддержки ПО
Наличие необходимых лицензий на ПО
Определение класса по единому классификатору ПО
Подготовка проверочного экземпляра ПО
Проверка «юридической чистоты» Минкомсвязи
Проверка технологического стека ПО Минкомсвязи

Подробные консультации (платные) по всем этим вопросам можно получить по электронным каналам связи (Skype, Zoom, телефон и т. п.) или в офисе компании в Казани (по предварительной записи) – оставьте заявку и напишите нам свой вопрос

При необходимости – обращайтесь к нам!

Оплатить консультацию по вопросу можно здесь

Заказать консультацию или сделать заявку на обучение можно:

или через форму обратной связи
или через форму контактов внизу страницы
или опишите кратко суть Вашего проекта (это уменьшит количество уточняющих вопросов)

Мы можем помочь Вам законно снизить налоги.

Путем применения законных налоговых льгот и преференций (по НК РФ и региональным законам – субъектов РФ):

проверка (подходят ли Ваши компании под какие-либо)
подготовка компании для применения налоговых льгот
иногда – реструктуризация компании
иногда выделение раздельного учета операций внутри компании

Мы можем помочь Вам получить льготные деньги:

Путем участия в программах и конкурсных отборах (по ППРФ и региональным НПА):

субсидии
гранты
целевые бюджетные средства
льготные займы фондов
льготные кредиты банков
земельные участки без торгов
льготные ставки аренды земли и имущества

При необходимости – обращайтесь к нам!

Чем еще мы можем быть Вам полезны:

разовые консультации по подготовке к конкурсам,
экспертиза разработанных (своими силами) документов и заполненных форм заявки,
доработка документов и форм заявки,
разработка сметы проекта, финансовой модели, бизнес-плана, технико-экономического обоснования (ТЭО), меморандума, презентации, паспорта проекта, подготовка пакета документации по проекту,
консультации по налогообложению гранта, бюджетным, казначейским процедурам, методике раздельного учета, отчетности, иным финансово-экономическим, маркетинговым вопросам
получение целевого финансирования, налоговых льгот, грантов и субсидий, иных видов поддержки, источникам финансирования
сопровождение проекта заявителя в конкурсах региональных и федеральных органов власти,
проведение исследований рынка (маркетинговых), оценка конкурентов, рекомендации по продвижению, развитию,
многое другое – обращайтесь к нам за услугами и консультациями.

SprutCAM

SprutCAM

Реестр (старый):

Системы управления проектами, исследованиями, разработкой, проектированием и внедрением

АРПП:

CAD/CAM/CAE-системы

ПО для промышленности

Номер в реестре: 1435 Приказ Минкомсвязи России от 06.09.2016 №426

Даем технологам инструмент разработки управляющих программ для станков с ЧПУ.

CAD/CAM SprutCAM система с интуитивным интерфейсом и исчерпывающей функциональностью.

Состоит в реестре отечественного ПО

Поддерживает станки с ЧПУ и промышленные роботы

Вот почему технологи ЧПУ выбирают SprutCAM

Расчет траектории сразу с учетом кинематики станка

В отличие от многих других CAD/CAM систем, SprutCAM рассчитывает траекторию сразу с учетом реальной кинематики станка с ЧПУ.

Так получается, потому что SprutCAM рассчитывает траекторию инструмента сразу с учетом расположения заготовки на станке. Все это происходит во время расчета траектории, а не моделирования.

Нет необходимости проводить постпроцессирование и моделирование, чтобы увидеть реальную траекторию. Все реальные движения станка видны сразу после расчета траектории.

Программирование обработки становится наглядным, а последовательность действий для получения управляющей программы сокращается.

Расчет траектории с учетом предыдущей операции

В основе SprutCAM лежит концепция, в которой заготовка для каждой следующей операции — это результат предыдущей операции. Таким образом, заготовкой для каждой последующей операции является результат работы всех предыдущих операций.

Таким образом, при расчете траектории SprutCAM учитывает результат работы предыдущей операции.

Расчет траекторий с учетом результата предыдущей операции дает сразу три преимущества:

наглядное программирование: пользователь видит результат обработки сразу после расчета траектории в каждой операции;
контроль столкновения с заготовкой;
сокращаются рабочие ходы без съема материала “по воздуху”.

Полноценная симуляция обработки

SprutCAM позволяет моделировать процесс обработки детали на любом станке. В процессе симуляции технолог визуально контролирует процесс обработки детали с учетом перемещений исполнительных и вспомогательных органов станка.

Кроме того, SprutCAM автоматически помечает кадры программы, в которых обнаруживает столкновения или недопустимые режимы резания.

Реалистичное и подробное моделирование обработки в CAD/CAM системе дает гарантию отсутствия сюрпризов во время обработки на станке с ЧПУ.

Моделирование на основе G-code и его верификация

Если у вас есть SprutCAM, то вам не потребуется отдельное ПО для верификации УП по G-коду.

Верификация G-кода поддерживает стойки Fanuc, Heidenhein, Siemens со встроенными циклами.

Верификация G-кода выявляет:

возможные ошибки в постпроцессоре;
в какой момент обработки включаются и выключаются технологические команды;
какое движение вызывает зарез детали или столкновение;
какие референтные точки используются для отвода инструмента и т. д.

Корректно обменивается данными с:

СПРУТ-ТП Нормирование

Заменяет иностранные продукты:

ZW3D CAD/CAM
WorkNC
Tebis
Solid Edge CAM Pro
SolidCAM
Simatron
SharpCam
PowerMILL
NX CAM(Siemens PLM Software)
HyperMill

Данный каталог разработан по инициативе АРПП “Отечественный Софт” с целью информирования общественности и потенциальных потребителей о российских программных продуктах и, главное, их совместимости.

Откуда данные?

Из Единого Реестра Отечественного ПО.
От компаний-членов АРПП “Отечественный Софт”.
От других российских производителей ПО.
От независимых экспертов.

Чем этот каталог отличается от Единого реестра?

Реестр – это официальный государственный ресурс, дающий авторизованный ответ на вопрос, является ли российским тот или иной программный продукт.

Каталог – это общественный (неофициальный) ресурс, позволяющий найти нужный продукт и, благодаря информации о совместимости, собрать комплект продуктов, способный решить конкретную прикладную задачу.

Как опубликовать информацию о своём продукте?

Зарегистрироваться, затем заявить о себе как о представителе компании – разработчика, дождаться подтверждения модератора. Вводить информацию. После просмотра модератором она будет опубликована, возможно, с коррекциями.

Какова редакционная политика каталога и правила размещения информации?

АРПП “Отечественный софт” стремится к точности и единообразию представления информации, и старается предоставлять всем российским производителям ПО равные возможности.

Поэтому пользователям не разрешается публиковать ложную информацию о своих продуктах, а также информацию, не имеющую отношения к их продуктам.

Публикации явно рекламного характера также не приветствуются.
АРПП “Отечественный софт” строго соблюдает законы РФ, чтит авторские права и призывает пользователей каталога к тому же. Запрещается размещать информацию, размещение которой нарушает какие-либо законы РФ.

Модераторы каталога имеют полное право не публиковать информацию, размещаемую пользователями, а также, размещая её, редактировать и изменять по своему усмотрению.

Регистрируясь на сайте каталога и работая с ним, пользователи тем самым соглашаются с редакционной политикой каталога.

Пользователи, нарушающие указанные здесь правила работы с каталогом, будут заблокированы или удалены.

Пример раздела операционные системы Единого реестра отечественного ПО

AlterOS

BI.ZONE Secure DNS

BI.ZONE Secure SD-WAN

Calculate Directory Server

Calculate Linux Desktop

Calculate Linux Desktop Cinnamon

Calculate Linux Desktop MATE

Calculate Linux Desktop Xfce

Calculate Linux Desktop Xfce Scientific

KasperskyOS

Kraftway Terminal Linux

NAVITEL Embedded Linux

RAIDIX

ROSA Enterprise Desktop

ROSA Enterprise Linux Desktop

ROSA Enterprise Linux Server

TeNIX

WANFleX

Wive-NG операционная система для сетевых маршрутизаторов и wifi оборудования

WTware

Альт Образование

Альт Образование — дистрибутив, ориентированный на использование в образовательных учреждениях. Дистрибутив включен в Единый реестр российских программ для электронных вычислительных машин и баз данных. Альт Образование представляет собой совокупность интегрированных программных продуктов, созданных на основе операционной системы Linux. 9 версия «Альт Образование» выпускается для следующих аппаратных платформ: x86 (Intel 32/64 бит), AArch64 (NVIDIA Jetson Nano, Raspberry Pi 3 и другие), e2k («Эльбрус»). Альт Образование полностью соответствует Распоряжению Правительства РФ от 18 октября 2007 г. 1447-р.

Альт Сервер

Альт Сервер — серверный дистрибутив на базе ядра Linux с широкой функциональностью, позволяющий поддерживать корпоративную инфраструктуру, а также различное дополнительное оборудование. Дистрибутив выпускается в нескольких вариантах исполнения: для x86 (32 и 64 битных), AArch64 (Huawei Kunpeng, ThunderX и другие), ppc64le (YADRO Power 8 и 9, OpenPower), e2k и e2kv4 («Эльбрус»). Система управления сервером имеет более 100 модулей и позволяет работать через графический или веб-интерфейс. Также дистрибутив может использоваться в качестве рабочей станции разработчика. Альт Сервер представляет собой решение уровня предприятия, позволяющее осуществить миграцию на импортозамещающее программное и аппаратное обеспечение. Решения для обеспечения инфраструктуры предприятия

Базальт Рабочая станция

Альт Рабочая станция — дистрибутив на базе ядра Linux, включающий в себя операционную систему и набор приложений для полноценной работы, поддерживающий различное дополнительное оборудование. Альт Рабочая станция предназначена для установки как на физические, так и на виртуальные машины. Дистрибутив выпускается в нескольких вариантах исполнения: для x86 (Intel 32 и 64-битных), AArch64 (NVIDIA Jetson Nano, Raspberry Pi 3 и другие), e2k и e2kv4 («Эльбрус»), mipsel («Таволга Терминал»). Возможно использование дистрибутива в качестве тонкого клиента для систем с загрузкой по сети и подключением домашней папки пользователя с сервера (при использовании ALT-домен). Альт Рабочая станция представляет собой решение уровня предприятия, позволяющее осуществить миграцию на импортозамещающее программное и аппаратное обеспечение.

Блок управления П-166М

Виртуализованный маршрутизатор EcoRouter

Встраиваемая операционная система FastSYS

Встраиваемая операционная система SIM-карты «ОС (U)SIM ИТТ 3G/LTE»

«Встраиваемое ПО для Маршрутизаторов BR100-28F-8X, BR100-24F-6X» (EOS V.6.0.2)

Встроенное программное средство JaCarta OS

Доверенная среда исполнения Аврора

Аврора ТЕЕ представляет собой доверенную среду исполнения, работающую параллельно с основной операционной системой и обеспечивающую изоляцию ряда функций и сервисов, критичных для безопасности устройства.

Защита виртуальных рабочих столов ТИОНИКС

Защищенная операционная система QP ОС

Защищенная операционная система СинтезМ

Карточная ОС Рутокен

Коммандный пульт управления П-166М КПУ

Комплекс анализа защищенности «Сканер-ВС»

Комплекс программного обеспечения Операционная система Альфа ОС v 2

Мобильная операционная система Аврора

ОС Аврора – единственная мобильная отечественная операционная система, которая включена в Единый реестр российского ПО, сертифицирована ФСТЭК России (А4, УД4) и ФСБ России (АК2) и содержит встроенное средство защиты канала передачи данных СКЗИ «Следопыт SSL», сертифицированное ФСБ России (КС2). Платформа управления Аврора Центр также сертифицирована ФСТЭК России на соответствие ТУ и 4-му уровню доверия. Это позволяет создавать на платформе Аврора доверенные и гибкие цифровые решения для государственных и корпоративных клиентов с учетом отраслевой специфики в соответствии с актуальными законодательными требованиями.

Общее программное обеспечение «Эльбрус»

Операционная система Halo OS

Операционная система UBLinux

Операционная система Альт 8 СП

Альт 8 СП – дистрибутив операционной системы для серверов и рабочих станций со встроенными программными средствами защиты информации, сертифицированный ФСТЭК России. Сертификат соответствия № 3866: выдан ФСТЭК России по системе сертификации средств защиты информации 10 августа 2018 г., действителен до 10 августа 2023 г. Настоящий сертификат удостоверяет, что операционная система Альт 8 СП является операционной системой типа «А», соответствует требованиям документов «Требования безопасности информации к операционным системам» (ФСТЭК России, 2016) и «Профиль защиты операционных систем типа А четвёртого класса защиты. ИТ.ОС.А4.ПЗ» (ФСТЭК России, 2017).

ОПЕРАЦИОННАЯ СИСТЕМА АЛЬТ 8 СП

Операционная система Атлант

Операционная система для микроконтроллера Магистра х.х.

Операционная система Лотос (редакция для серверов и рабочих станций)

Операционная система общего назначения Стрелец

Операционная система ОСь

Операционная система реального времени для мультиагентных когерентных систем

Операционная система «Синергия 1.0»

ОС РОСА КОБАЛЬТ

ОС РОСА ХРОМ

ПОЛИБАЙТ

Программный комплекс ICLinux

Программный комплекс виртуализации серверов, рабочих столов и приложений «ХОСТ»

Программный комплекс терминального доступа «Циркон 36КТ»

Программный комплекс терминального доступа «Циркон 36СТ»

РЕД ОС

РЕД ОС – многопользовательская, многозадачная операционная система общего назначения для серверов и рабочих станций, предоставляющая универсальную среду для использования прикладного программного обеспечения. Продукт обладает сертификатом ФСТЭК России (№4060 от 12.01.2019), что подтверждает его соответствие требованиям информационной безопасности и допускает его применение в государственных информационных системах.

Ульяновск.BSD

Операционная система Ульяновск.BSD – это сборка на основе свободно распространяемой операционной системы FreeBSD. FreeBSD – это современная операционная система семейства UNIX для настольных компьютеров, ноутбуков, серверов и встраиваемых систем с поддержкой большого количества платформ. Цель проекта FreeBSD – предоставить быструю и стабильную операционную систему общего назначения, которую можно использовать для любых задач без каких-либо ограничений. FreeBSD разрабатывается как целостная операционная система. Исходный код ядра, драйверов устройств и базовых пользовательских программ содержится в одном дереве системы управления версиями, что способствует более жесткому контролю и управлению процессом разработки и является одним из преимуществ перед системами на базе ядра Linux. Другая важная отличительная особенность FreeBSD – это качественная и наиболее полная документация, покрывающая все аспекты использования операционной системы. Сборка Ульяновск.BSD – это адаптация FreeBSD к потребностям обычного русскоязычного пользователя настольного компьютера или ноутбука как офисного, так и домашнего. Ульяновск.BSD cочетает в себе проверенную временем надежность и стабильность FreeBSD и дружественный графический интерфейс среды рабочего стола KDE. Цель проекта Ульяновск.BSD – создание рабочего окружения, основанного на свободно распространяемых компонентах с сохранением баланса между универсальностью «из коробки» для неподготовленных пользователей и количеством дополнительных настроек для более продвинутых.

Универсальное программное обеспечение для платежных и информационных терминалов

Рубрикатор Единого Реестра

Встроенное программное обеспечение (255)

BIOS и иное встроенное программное обеспечение (127)

Встроенное программное обеспечение телекоммуникационного оборудования (144)

Системное программное обеспечение (2379)

Утилиты и драйверы (126)

Средства обеспечения облачных и распределенных вычислений, средства виртуализации и системы хранения данных (149)

Операционные системы (64)

Серверное и связующее программное обеспечение (614)

Системы управления базами данных (91)

Системы мониторинга и управления (1044)

Средства обеспечения информационной безопасности (782)

Средства разработки программного обеспечения (341)

Средства подготовки исполнимого кода (40)

Средства версионного контроля исходного кода (8)

Среды разработки, тестирования и отладки (145)

Библиотеки подпрограмм (SDK) (200)

Системы анализа исходного кода на закладки и уязвимости (25)

Прикладное программное обеспечение (9004)

Прикладное программное обеспечение общего назначения (2217)

Офисные приложения (265)

Поисковые системы (254)

Лингвистическое программное обеспечение (116)

Системы управления проектами, исследованиями, разработкой, проектированием и внедрением (465)

Системы управления процессами организации (2905)

Системы сбора, хранения, обработки, анализа, моделирования и визуализации массивов данных (1493)

Информационные системы для решения специфических отраслевых задач (6568)

Геоинформационные и навигационные системы (GIS) (286)

Специализированное ПО органов исполнительной власти Российской Федерации, государственных корпораций, компаний и юридических лиц с преимущественным участием Российской Федерации для внутреннего использования (51)

Рубрикатор АРПП

Аппаратное обеспечение (29)

ПАК (11)

Процессоры и процессорные платформы (2)

Аппаратные СКЗИ (6)

Ключевые носители (2)

ПАК криптозащиты сетей (4)

Аппаратные модули доверенной загрузки (2)

СХД (3)

Сетевое оборудование (9)

Встроенное ПО (17)

BIOS (3)

ПО аппаратных ключей (3)

ПО сетевых устройств (9)

ПО SIM-карт (1)

ПО промышленных микроконтроллеров (1)

Операционные системы (33)

Серверные ОС (23)

ОС рабочих мест (28)

Мобильные ОС (1)

Встроенные ОС (2)

Системы виртуализации (24)

Гипервизоры (2)

Системы управления виртуализацией (12)

Программно определяемые хранилища (6)

VDI (6)

Системные утилиты (1)

СУБД и средства работы с данными (29)

Реляционные СУБД (9)

Нереляционные СУБД (4)

СУБД для аналитики (0)

ETL-системы (1)

Аналитические системы (BI) (11)

Управление корпоративными данными (Data Governance) (3)

Средства резервного копирования (4)

Средства разработки (14)

Средства разработки пользовательских интерфейсов (1)

Компиляторы и интерпретаторы языков программирования (1)

SDK (3)

Средства управления тестированием ПО (2)

Средства прикладной разработки NoCode/LowCode (4)

Средства управления ИТ-инфраструктурой (15)

Обучающее ПО (41)

Программные платформы (12)

Геоинформационные системы (ГИС) (21)

Интеграционное ПО. Интеграционные шины, ESB (5)

ПО для работы с СМЭВ (2)

Аудио, видео, обработка изображений (43)

Системы аудиозаписи (1)

Системы видеонаблюдения (5)

Системы видеосвязи (ВКС) (21)

Системы видеостриминга (3)

Видеограбберы (5)

Видеоредакторы (0)

Медиаплееры (2)

Графические и фоторедакторы (5)

Распознавание образов, компьютерное зрение (1)

Системы для обеспечения безопасности (11)

Системы охраны и сигнализации (1)

Системы пожарной безопасности (1)

Системы распознавания лиц (4)

Системы облачного хранения файлов (5)

ПО для обеспечения ИБ (99)

Антивирусное ПО (19)

ПО для работы с ЭЦП (6)

Средства криптозащиты информации (19)

DLP-системы (5)

Средства криптозащиты сетей (13)

Защищенный сетевой шлюз (4)

Средства мониторинга сетевого трафика и событий (2)

Средства защиты баз данных (3)

Средства доверенной загрузки (7)

Средства защиты e-mail (1)

Безопасный удаленный доступ (3)

Безопасная разработка (0)

Системы управления средствами ИБ (8)

Средства аутентификации пользователей (7)

Средства защиты от НСД (5)

Средства двухфакторной аутентификации (4)

Средства управления доступом к информационным ресурсам (3)

ПО для работы с документацией по ИБ (2)

SIEM, CLM, аналитика в области ИБ (3)

ПО для функциональных сотрудников/подразделений (48)

Бухгалтерия, финансы и отчетность (30)

Кадры (7)

Юристы (5)

Средства управления очередями посетителей (1)

Web (13)

Корпоративные порталы и средства их создания (5)

Управление Web-сайтами (4)

Браузеры (4)

Дополнительные модули (плагины) в браузеры (0)

ПО для работы с документами и текстами (48)

Системы оптического распознавания текстов (11)

Системы полнотекстового поиска (2)

Системы документооборота, ECM-системы (31)

Конструкторы/генераторы документов (2)

PDF-вьюеры и редакторы (1)

Базы знаний (1)

Офисные пакеты (10)

Коммуникационное ПО (23)

Instant Messaging (11)

E-mail серверы (9)

Телефония (3)

CRM-системы (11)

Биллинговые системы (1)

ПО для промышленности (84)

AMM-системы (управление промышленным производством) (3)

CAD/CAM/CAE-системы (38)

SCADA (8)

PLM-системы (1)

АСУТП (6)

EAM-системы (управление активами предприятия) (4)

Моделирование технических систем и объектов (20)

IIoT (промышленный интернет вещей) (4)

EMM-системы (2)

ERP-системы (11)

MDM-системы (6)

IDM-системы (2)

Системы организации групповой работы (12)

Платежные системы (2)

Системы управления бизнес-процессами (28)

Системы мониторинга и управления (17)

Системы мониторинга и управления сетей и средств связи (1)

Системы мониторинга и управление энергосетей (0)

Автоматизированные системы контроля и учета энергоресурсов (АСКУЭ) (1)

Системы мониторинга и управления транспортом (9)

По отраслям (191)

Органы власти (25)

Управление финансами (3)

Госуслуги (6)

ЗАГС (1)

МФЦ (11)

ФСИН (1)

Умный город (13)

Умный дом (1)

Управление ЖКХ (8)

Биллинг ЖКХ (2)

Алкоголь (7)

Библиотеки (4)

Банки и финансы (9)

Геодезия и картография (11)

Добывающая промышленность (12)

Геофизическое моделирование и обработка исследований (1)

Медицина (27)

Фармакология и фармацевтика (5)

Анатомический атлас (1)

Управление медицинской организацией (8)

Медицинские информационные системы (МИС) (9)

АРМ врача (2)

DICOM (3)

Бюджетные учреждения (2)

Музеи (1)

Образование (11)

Общественное питание (3)

Пищевая промышленность (5)

Сельское хозяйство (4)

Склады, логистика (1)

Строительство (36)

Телекоммуникации (14)

Транспорт (6)

Торговля (8)

Турбизнес (1)

Энергетика (8)

Для организации удалённой работы (42)

Отечественное ПО, бесплатное для образовательных организаций (6)

Производителей:	4229
Продуктов :	12713
Членов АРПП :	212
Совместимостей:	844

При поддержке Центра компетенций по импортозамещению в сфере ИКТ

CAD / CAM / CAE-технологии и методы быстрого прототипирования в стоматологии и челюстно-лицевой хирургии

12. 02.2015

Прогресс метода КТ стал важной предпосылкой внедрения методов автоматизированного проектирования в клиническую практику.

Эти методы являются основой современного производства в машино- и приборостроении, аэрокосмической области, энергетике, ювелирной промышленности и т.д. и основываются на применении так называемых CAD / CAM / CAE-систем.

Аббревиатуру CAD (Computer-Aided Design) используют для обозначения автоматизированных систем проектирования с использованием компьютерных технологий. Как правило, CAD-системы применяют для двух- или трехмерного геометрического моделирования и дизайна инженерных изделий, а также оформления проектной документации в программной среде.

САМ (Computer-Aided Manufacturing) — обозначает системы автоматизации производства с помощью компьютера. CAM-системы реализуют автоматизацию решения геометрических задач в технологических процессах, передаче информации и управления оборудыванием и приборами, необходимыми для изготовления детали.

CAE (Computer Aided Engineering) — системы инженерного анализа для проведения численных расчетов с помощью компьютерной техники, что, как правило, основывается на использовании метода конечных элементов.

Все эти процессы дополняют друг друга и, как правило, реализуются в интегрированных CAD / CAM или СAD / САМ / САЕ-системах, которые являются инновационными, максимально наукоемкими продуктами, которые используются во многих научных дисциплинах, в частности в медицине.

Применение CAD / CAM / CAE-систем позволяет сократить затраты времени и средств на проектирование, планирование и изготовление сложных инженерных деталей, повышает качество и технический уровень результатов проектирования, уменьшает затраты на натурное моделирование и испытания.

CAD / CAM / CAE-система предполагает наличие ряда компонентов, в частности технического обеспечения (электронно-вычислительная техника, системы телекоммуникаций, оборудования для изготовления детали с числовым программным управлением – 3D-принтеры, фрезерные станки и т. п.), программного обеспечения (комплекс программ, которые дают возможность проводить геометрическое моделирование и инженерные расчеты, сохранять и передавать информацию на устройства, обеспечивающие изготовление деталей), определенных классов задач) и др.

В медицине CAD-системы используют в целях:

Создания компьютерных моделей биологических объектов для диагностики и планирования хирургических вмешательств;
Воспроизведения хирургического вмешательства на виртуальной модели и прогнозирования его анатомических последствий;
Создания моделей дентальных и челюстно-лицевых имплантатов и лечебных устройств, выбор оптимального их расположения с учетом топографо-анатомических соотношений на участке хирургического вмешательства.

CAM-системы применяют для изготовления:

3D печатных биологических объектов, которые могут быть использованы для предоперационных измерений и проведения «холодной хирургии» на модели;
Индивидуальных имплантатов, эндопротезов, лечебных устройств из различных материалов;

Рисунок 1. Анатомическая модель опухоли в челюсти, созданная методом 3D печати.

Направляющих шаблонов для установки дентальных имплантатов и проведения операций на челюстно-лицевой области;
Вкладок, коронок, мостовидных протезов, каркасов для бюгельных протезов, окклюзионных шин и кап и тому подобное.

Рисунок 2. Отфрезерованный каркас из титана на 5-ти осевом фрезерном станке.

CAE-системы позволяют изучать механическое поведение биологических систем в различных условиях нагрузки, в частности прогнозировать функциональные последствия хирургических вмешательств, в том числе при установлении различных имплантатов, протезов, лечебных устройств.

Рисунок 3. Анализ напряжений методом конечных элементов при вкручивании импланта в кость.

Теоретические основы автоматизированного проектирования и производства были заложены в 60-70-х годах XX в. В стоматологии применение CAD / CAM-систем началось в 80-х годах XX в. в области ортопедической стоматологии (С. И. Вольвач, 2002; С.В. Чиканов, 2002). В основе первых стоматологических CAD / CAM-систем лежала технология производства каркасов зубных протезов с помощью компьютерного моделирования и фрезерования на станках с числовым программным обеспечением. Впервые такие системы были предложены независимыми группами американских и швейцарских ученых. R.W. Anderson в 1983 разработал систему ProCERA. W.H. Moermann и М. Brandestini в 1985 году. в университете Цюриха разработали систему CEREC, в 1987 было представлено систему DentiCAD.

Суть предложенных методик состояла в том, что изготовление протеза или его частей осуществлялось автоматически при помощи фрезерных станков с числовым программным управлением на основе предварительно созданной виртуальной компьютерной модели. Процесс моделирования в свою очередь происходил на основе данных о геометрии протезного ложа и окклюзионной поверхности зубов-антагонистов, полученных в процессе трехмерного сканирования поверхности.

Дальнейшее развитие и совершенствование CAD / CAM-технологий в области производства зубных протезов способствовали появлению большого количества программных продуктов и технологических средств. На сегодняшний день количество CAD / CAM-систем, применяемых в стоматологии, преувеличивает 70. Среди них Hint-Els (Hint-Els, GmbH), Organical (R + K CAD / CAM), Katana (Noritake), Procera (Nobel Biocare), Zeno TEC (Wieland dental), CEREC inLab (Sirona), ARTIKON (Dental design group), KaVo Everest (KaVo), Lava (ЗМ) и др. Одни из них позволяют изготовлять протезную конструкцию в пределах одной клиники, иногда даже непосредственно в стоматологическом кабинете в присутствии пациента (CEREC 3, Sirona Dental Systems GmbH, Germany), а другие предполагают наличие одного высокотехнологического центра, способного изготовить большой ассортимент конструкций для целой сети удаленных от него стоматологических клиник (ProCERA, Nobel Biocare, Sweden). Вся необходимая информация передается от клинициста в производственный центр с помощью информационных и телекоммуникационных систем.

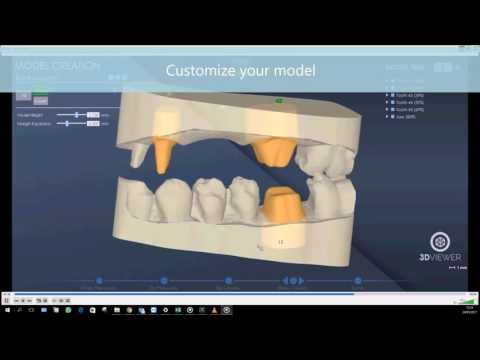

При помощи CAD / CAM-систем на сегодняшний день можно изготавливать вкладки, единичные коронки, мостовидные протезы различных размеров, телескопические коронки, индивидуальные абатменты для дентальных имплантатов, временные коронки, каркасы съемных протезов и т. д.

CAD / CAM-технологии по сравнению с традиционными методами изготовления зубных протезов имеет ряд преимуществ, основным из которых является высокая точность, которая обеспечивает максимальное соответствие протетической конструкции и поверхности протезного ложа и зубов-антагонистов. Фрезерования на станках с числовым программным управлением проводиться из фабричных заготовок, изготовленных серийно из высококачественного материала, что обеспечивает необходимую прочность и твердость протеза во всех случаях, а высокое качество полировки поверхности при этом создает совершенную эстетику. СAD / CAM-технологии обеспечивают значительную экономию времени зубного техника (более чем в 5 раз) при высоком уровне автоматизации труда и увеличения работоспособности. Их применение стало предпосылкой широкого внедрения протезов из оксида циркония, поскольку традиционные зуботехнические методики для обработки этого материала непригодны.

При внедрении СAD / CAM-технологии меняется философия взаимоотношений в системе пациент-ортопед-стоматолог-зубной техник. Возрастает роль информационных и телекоммуникационных технологий, в частности сети Интернет в процессе обмена информацией между лабораторией (фрезерным центром) и клиникой, которые могут быть территориально удаленными друг от друга, располагаясь в разных городах или даже странах. Пациент получает возможность увидеть виртуальную модель своего протеза еще на этапе планирования. Благодаря этому он лучше понимает план лечения и его ожидаемые результаты, может принимать активное участие в процессе принятия клинических решений.

Все это позволяет утверждать, что стоматологические системы CAD / CAM со снижением их стоимости и увеличением доступности будут иметь неоспоримые клинические и экономические преимущества перед традиционными системами.

Вместе с тем следует отметить, что в историческом аспекте развитие CAD / CAM-технологий в рамках ортопедической стоматологии не имели существенного влияния на другие стоматологические области, хирургическую стоматологию и челюстно-лицевую хирургию. Достижения стоматологических систем автоматизированного проектирования находили ограниченное применение в сфере зубного протезирования и не могли быть использованы для решения других клинических задач. Это было связано с тем, что в качестве входных данных все предложенные системы использовали оптическое или механическое сканирование поверхности объекта исследования. Оптические или механические сканеры за небольшим исключением не позволяли проводить сканирование поверхности в полости рта пациента и были ориентированы на исследование жестко-закрепленных гипсовых моделей. Такой подход оказался непригодным для хирургической практики. Существенный прогресс в этой области был связан с усовершенствованием томографических методов, обеспечив возможность получения информации, необходимой для трехмерного моделирования внутренних структур организма и методов лазерной стериолитографии (техники быстрого прототипирования «Rapid prototyping», 3D-принтеры и т.д.).

Был создан ряд программных продуктов, которые обеспечили внедрение CAD / САМ / САЕ-технологий в практику челюстно-лицевой хирургии ортопедии и травматологии, кардиохирургии, нейрохирургии и т. д.

Опубликовано в Статьи | Tags: 3D печать, 3D реконструкция, CAD-технологии, CAE-технологии, CAM-технологии

В чем разница между CAD и CAE?

В этой статье основное внимание уделяется объяснению различий между CAD и CAE. Но давайте сначала объясним, что такое САПР.

Программное обеспечение для трехмерного моделирования САПР CAE демократизация Создание сетки Советы и рекомендации

CAD и CAE

Что такое CAD?

Не так давно, до появления САПР, инженеры выполняли свои чертежи и расчеты вручную. Сегодня это сочли бы борьбой. Инженеры нарисовали на своем листе бумаги только три разных вида, и им пришлось упростить свой продукт, чтобы рассчитать его поведение при приложении внешних сил. С появлением программного обеспечения для автоматизированного проектирования (САПР) инженеры внезапно получили возможность создавать точные 3D-модели. Благодаря дальнейшим технологическим достижениям эти 3D-модели теперь можно анализировать с помощью программного обеспечения для автоматизированного проектирования (CAE).

Разница между CAD и CAE: CAD-дизайн механизма с защелкой (слева) и результаты постобработки моделирования (справа) (Источник: SimScale)

CAD и инструменты CAE

От ручных расчетов к автоматизированным Чтобы стать квалифицированным инженером-механиком, первое, чему учатся студенты, — это решать механические задачи. В этом примере нашей механической проблемой является необходимость выяснить, как ветер влияет на Олимпийскую башню в Мюнхене.
Первое, что мы делаем, это упрощаем модель. Детали и особенности башни (включая ресторан и антенну), которые могут не понадобиться для грубого механического расчета, будут исключены.
Сначала мы делаем грубый рисунок башни, в нашем случае это простая линия на бумаге. Мы оцениваем ветер как постоянную силу на вершине башни с целью расчета , чтобы получить импульс в нижней части башни. Уравнение будет просто произведением силы ветра на высоту башни.
Эта модель предельно упрощена. Все, включая человека, ответственного за успех проекта, знают, что на самом деле все гораздо сложнее, и им хотелось бы более сложного расчета проблемы.
Контраргументы в пользу простой аппроксимации, которую мы сделали:
Олимпийская башня — это не двухмерная линия, нарисованная на бумаге, а сложная трехмерная геометрия.
Ветер — это не единственная постоянная сила, а динамическая сила, вызывающая турбулентность и другие эффекты.
Чтобы рассчитать это, мы используем возможности автоматизированного проектирования (CAE).
Генеральный директор SimScale Дэвид Хейни тестирует возможности облачного моделирования для решения инженерной задачи. Заполните форму и посмотрите бесплатную запись вебинара, чтобы узнать больше!
CAD и CAE
Разница между CAD и CAE
CAD — это сокращение от автоматизированного проектирования, которое означает использование компьютера для визуализации идеи продукта. CAE — это аббревиатура для автоматизированного проектирования, которая представляет собой анализ разработанной визуализации. Короче говоря, разницу между CAD и CAE можно выразить так: CAD предназначен для проектирования продукта, а CAE — для его тестирования и моделирования.
CAD-модель Олимпийской башни в Мюнхене загружена в SimScale
Преимущества использования компьютеров в дизайне по сравнению с методами старой школы совершенно очевидны. Основные преимущества программного обеспечения 3D CAD по сравнению с 2D-рисованием включают, помимо прочего, следующее:
Можно создать 3D-версию объекта. Инженеры и производственные рабочие могут легче понять форму и свойства разработанной геометрии. Кроме того, некоторые геометрии могут быть чрезвычайно сложными и трудными, если вообще невозможными для правильного понимания, не видя их в трех измерениях.
Изменения в геометрию вносятся очень легко, поскольку программа пересчитывает продукт после каждого изменения. Кроме того, программа САПР идентифицирует и предупреждает вас о любых ошибках в вашей геометрии, которые могут, например, вызвать столкновение движущихся частей.
Вероятно, самым важным преимуществом является то, что модель САПР может быть преобразована в сетку, а затем смоделирована для целей анализа и тестирования.
Инструменты CAE также имеют массу преимуществ, таких как:
Отсутствие необходимости в большом количестве прототипов и снижение общих затрат на разработку проекта.
CAE снижает вероятность ошибок при проектировании.
Пользователи избегают чрезмерного проектирования, поскольку они могут сразу увидеть, влияют ли изменения в дизайне продукта на производительность, что позволяет им решить на ранней стадии процесса, стоит ли продолжать разработку или им следует отказаться от версии дизайна после первой симуляции.
Можно изучить влияние изменения нескольких параметров на продукт.
Все эти преимущества могут помочь сократить затраты и время вывода продукта на рынок.
Создание сетки
Разница между CAD и CAE: процесс создания сетки
Сетка Олимпийской башни в Мюнхене, созданная с помощью SimScale Итак, давайте вернемся к ключевому моменту: в чем разница между CAD и CAE? На первый взгляд модели, используемые программным обеспечением CAD и CAE, выглядят почти одинаково. Однако при ближайшем рассмотрении обнаруживается, что они принципиально разные. Они оба имеют форму произведения, однако с математической точки зрения у них мало общего.
Существуют различные способы объединения геометрических элементов для формирования трехмерной геометрии. Скорее всего, модели САПР разрабатываются как совокупность объемов или тел с такими параметрами, как плотность фактического материала. Модель, широко используемая для моделирования САПР, представляет собой параметрическую модель с историей построения. Преимущество этого заключается в возможности ретроспективно изменять характеристики, что позволяет создавать трехмерные объекты как комбинацию геометрических форм с параметрами.
В среде CAE модель CAD преобразуется в сетку во время предварительной обработки. Сетка состоит либо из кубов, прямоугольных параллелепипедов или тетраэдров, поэтому обычно полигональные сетки. Таким образом, можно сравнивать модель CAD с векторной графикой, тогда как модель CAE можно описать как пиксельную модель.
Сравнение CAD и CAE
Расчет и постобработка
Это ясно показывает, что нельзя просто преобразовать модель CAD в модель CAE. Моделирование сфер, например, будет проблемой, с которой вы столкнетесь. Это невозможно сделать с объемами, имеющими углы, но если отдельные объемы сетки достаточно малы, это может быть хорошим приближением.
После завершения предварительной обработки начинается расчет. Это зависит от задачи, которую необходимо решить, и типа моделирования, например, анализа методом конечных элементов, вычислительной гидродинамики или теплового анализа.
В предыдущем примере после проектирования башни с помощью САПР для расчета сил ветра, воздействующих на Олимпийскую башню, будет использоваться анализ методом конечных элементов.
После этого шага необходимо выполнить постобработку, чтобы визуализировать результаты анализа. Визуализация Олимпийской башни выглядит следующим образом:
Результаты конечно-элементного анализа Олимпийской башни, выполненные с помощью SimScale
Инженер захочет упростить CAD-модель, потому что невозможно обработать идеальную модель из-за отсутствия вычислительная мощность. Напротив, инженер, использующий модель CAD, хочет создать идеальное изображение модели, которую он имеет в виду. Приближения, которые делаются, очень точны. Только подумайте о том, что бетонная колонна Олимпийской башни тоже не идеально круглая, а имеет небольшие ребра в местах укладки бетонной обшивки. Как только это будет завершено, следующими шагами будут создание сетки и настройка симуляции. Вы можете взглянуть на этот проект и увидеть результаты гармонического и статического анализа, которые были выполнены для определения смещения и напряжений фон Мизеса, возникающих в Олимпийской башне из-за давления ветра.
Online CAD и CAE
Как научиться использовать программное обеспечение для моделирования
Теперь, когда мы обсудили разницу между CAD и CAE, а также их преимущества, возникает вопрос: как пользователь CAD может начать использовать инженерное моделирование? Существует несколько возможностей, включая пошаговые руководства, общедоступные проекты и вебинары.
Чтобы узнать больше об облачном моделировании CFD с помощью SimScale, загрузите этот обзор функций.
Ссылки
https://www.cim-team.com.br/modern-electrical-engineering-blog/cad-vs-cae-vs-cam-what-is-the-difference

” >https://feaforall.com/the-difference-between-cad-and-cae/
“>
https://www.cim-team.com.br/modern-electrical-engineering -blog/cad-vs-cae-vs-cam-в чем разница
https://netzkonstrukteur.de/warum-unternehmen-3d-cad-nutzen-sollten-teil-1/
https://www.designtechcadacademy.com/knowledge-base/computer-aided-engineering
https://de.wikipedia.org/wiki/CAD#Mechanische_Konstruktion
https:// feaforall.com/the-difference-between-cad-and-cae/
CAD/CAM | Компьютерное проектирование и производство
Как использовать CAD/CAM?
Приложения CAD/CAM используются как для разработки продукта, так и для программирования производственных процессов, в частности, обработки с ЧПУ. Программное обеспечение CAM использует модели и сборки, созданные в программном обеспечении САПР, таком как Fusion 360, для создания траекторий движения инструментов, которые управляют станками для превращения конструкций в физические детали. Программное обеспечение CAD/CAM используется для проектирования и изготовления прототипов, готовых деталей и серийного производства.

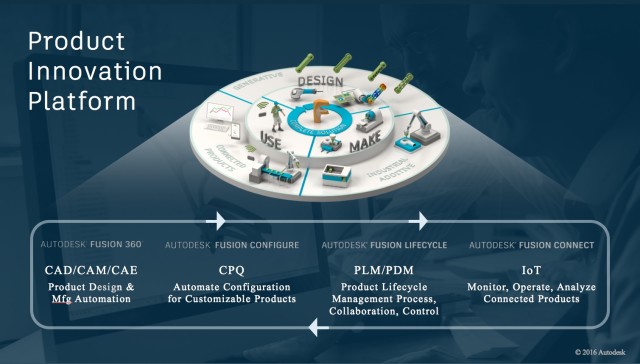

Интегрированное программное обеспечение CAD/CAM
Fusion 360 устраняет связь между проектированием и производством благодаря единой интегрированной платформе CAD/CAM. Общайтесь со своими клиентами, поставщиками и внутренними заинтересованными сторонами, чтобы ваша деталь была изготовлена вовремя с первого раза.
Легко импортируйте файлы с помощью обширного набора преобразователей данных для 50 различных типов файлов.
Прямое редактирование существующих элементов или креплений модели для импортированной модели с интегрированным CAD.
Контролируйте, кто имеет доступ к просмотру, комментированию и редактированию проектов.
ПОПРОБУЙТЕ FUSION 360 БЕСПЛАТНО
УЗНАТЬ БОЛЬШЕ
Рекомендуемое программное обеспечение CAD/CAM
Попробуйте Fusion 360 отдельно или получите Fusion 360 и другие программы из коллекции.
Посмотреть все продукты Autodesk
Сравнить
Узнать больше
«На нашем первом проекте с использованием Fusion 360 мы сэкономили более 14 000 долларов за счет сокращения времени цикла на 9 минут без дополнительного износа инструмента. линия.”
Даниэль Колберт, Colbert Manufacturing
Лучшее программное обеспечение CAD/CAM для обработки с ЧПУ
Производство изменилось, как и ваши инструменты. Модернизируйте свои производственные процессы с помощью единственного по-настоящему унифицированного программного обеспечения CAD/CAM по минимальной цене.
ДЛЯ КОММЕРЧЕСКИХ ПОЛЬЗОВАТЕЛЕЙ
Для профессиональных дизайнеров, инженеров и машинистов. Fusion 360 — это новый дом для всех ваших требований к CAD/CAM.
Узнайте, почему Fusion 360 — это ваше решение
Соответствуют ли ваши действия вашим стремлениям к успеху?
Получите правильные инструменты для достижения новых возможностей. Расширения расширяют функциональность Fusion 360, открывая передовые возможности для механической обработки, аддитивного производства, генеративного проектирования, раскроя и изготовления. Откройте для себя расширения Fusion 360.
Попробуйте расширения Fusion 360
Сделайте CAD/CAM своим конкурентным преимуществом
Настоящая интеграция CAD/CAM
Благодаря унифицированным рабочим процессам в Fusion 360 вы можете проектировать мягкие челюсти и приспособления, подготавливать данные САПР и создавать сборки. Автоматический перевод данных и обновления траекторий экономят время. (видео: 1:31 мин.)
Получите CAD/CAM за небольшую часть стоимости
Увеличьте свой бюджет, заменив дорогостоящие разрозненные инструменты CAD/CAM на одно доступное интегрированное решение. (видео: 1:23 мин.)
Работайте умнее, а не усерднее
Бесшовные обновления предоставляют новые функции, не нарушая работы вашего интерфейса. Вы сохраните высокие показатели эффективности, поскольку все будут использовать одну и ту же версию Fusion 360. (видео: 2:44 мин.)
Как клиенты используют Fusion 360 в качестве решения CAD/CAM
MJK Performance
MJK Performance разрабатывает и производит высококачественные, прецизионные детали для мотоциклов с ЧПУ.
Посмотреть видео (3:03 мин.)
Matsuura
Matsuura побеждает в игре с прибылью, получая конкурентное преимущество за счет использования генеративного дизайна для автоматического создания нестандартных приспособлений, удерживающих заготовку, и печати их из высокопрочного полимера за одну ночь.
Посмотреть видео (3:17 мин.)
Saunders Machine Works
Saunders Machine Works использует Fusion 360 и специализируется на металлообработке с ЧПУ, обработке прототипов, изготовлении и консультировании по проектированию для производства.
Посмотреть видео (2:33 мин.)
Ресурсы Fusion 360 для CAD/CAM
Начните работу с CAD/CAM с помощью этих руководств, руководств и советов.
Прочтите эту статью, чтобы получить полное представление об использовании программного обеспечения автоматизированного производства (CAM).
Доступ к полному набору инструментов CAM для 3-5-осевой обработки. Запросите демоверсию Fusion 360. Достигните своих целей в области программирования CAM с большей последовательностью и эффективностью.
Получите доступ к видеоурокам и самостоятельным курсам по 3D-моделированию, проектированию и программированию CAM/CAM, облачному программному обеспечению CAM и производству через Fusion 360 Learn & Support Hub.
Узнайте больше о том, как использовать программное обеспечение CAM для обработки с ЧПУ. Ознакомьтесь с ресурсами, продуктами и учебными пособиями Autodesk по обработке с ЧПУ.
Программирование ЧПУ
Начните программирование ЧПУ с помощью этих советов, приемов и руководств.
Программное обеспечение Cloud CAM
Fusion 360 подключается к облаку, позволяя командам сотрудничать независимо от того, находятся ли они в одном офисе, работают из дома или находятся за тысячи километров.
Что такое CAD, CAE и CAM и возможности CAD/CAE/CAM в Пуне.
Введение
Всякий раз, когда разрабатывается новый продукт, над ним размышляют. Форма объекта, материал и другие важные параметры должны быть хорошо продуманными и утилитарными, чтобы объект имел успех на рынке.
До начала 1980-х дизайн продукта был работой чертежников. Работа над чертежами занимала много времени и утомительно. Появление растущей мощности компьютеров породило новый жанр программного обеспечения под названием CAD/CAE/CAM. Это программное обеспечение сделало процесс проектирования и последующего производственного процесса очень простым и хорошо задокументированным.
Что такое САПР?
CAD означает автоматизированное проектирование. По мере роста вычислительной мощности компьютеров в конце 80-х программное обеспечение, используемое для CAD/CAE, становилось все более и более сложным. Действительно, сегодня можно легко сказать, что это программное обеспечение стало основой проектирования. САПР позволяет быстро переключаться между идеями и созданием прототипов моделей. Первоначально САПР использовался для упрощения технического черчения и черчения. Со временем он нашел и другие применения. Сегодня программное обеспечение CAD — это инструмент, который используется дизайнерами и инженерами, и является важным аспектом всей деятельности по управлению жизненным циклом продукта.
Что такое CAE?
CAE или Compute Aided Engineering — это ряд программных инструментов, помогающих процессу инженерного проектирования. Что представляет собой процесс инженерного проектирования? Инженеров обычно интересуют различные параметры продукта, такие как температура, давление, поперечные силы и т. д. Программное обеспечение CAE использует математику и физику, включая анализ методом конечных элементов, кинематику, вычислительную гидродинамику, динамику нескольких тел и т. д. для оптимизации конструкции продукта. CAE выводит CAD на ступень выше для моделирования, проверки и оптимизации продуктов и объектов. Программное обеспечение CAE является важным источником информации, которая помогает команде разработчиков в принятии решений.
Что такое САМ?
CAM — это аббревиатура от автоматизированного производства. Он использует компьютерное программное обеспечение для управления станками и связанными с ними механизмами в производственном процессе. Хотя его часто объединяют с CAD / CAE, технически он не считается системой для инженерных программ. Скорее, это набор программного обеспечения, помогающего оптимизировать производство на заводе-изготовителе. CAM — это последующий автоматизированный процесс после автоматизированного проектирования (CAD), а иногда и после автоматизированного проектирования (CAE) для управления различными процессами обработки. .
Одним из наиболее важных аспектов CAD/CAE/CAM является упрощенный процесс итерации проектирования и документация, которая помогает будущим версиям или даже другим подобным продуктам. И оба типа программного обеспечения обеспечивают вывод файлов в различных форматах.
CAD/CAE/CAM обычно используются архитекторами, инженерами-механиками, электриками, строителями, электронщиками и аэрокосмическими инженерами. Конечно, этот список ни в коем случае не является исчерпывающим.
Возможности CAD/CAE/CAM в Пуне
По мере того как программное обеспечение CAD/CAE/CAM становится все более и более совершенным, сложность предоставляемых им опций становится бесчисленной. Требуется специальное обучение, чтобы действительно понять и использовать весь потенциал такого программного обеспечения CAD / CAE. CATIA, AutoCAD, HyperMesh и Ansys — вот несколько примеров программного обеспечения, для освоения которого требуется много времени. К счастью, в Пуне есть несколько учебных заведений/академий, специализирующихся исключительно на программном обеспечении CAD/CAE/CAM.
Пуна имеет два преимущества в том, что касается обучения CAD/CAE/CAM. Во-первых, у него один из крупнейших студенческих контингентов в Азии. Множество учебных заведений в Пуне и его окрестностях гарантируют, что эти студенты обладают достаточной квалификацией для изучения нюансов передовых программных инструментов CAD / CAE, таких как CATIA, HyperMesh, Ansys, AutoCAD и других. Во-вторых, Пуна — промышленный центр. Рекламируемый как Детройт Индии, в окрестностях города есть крупные известные производители автомобилей. Как естественное следствие, в Пуне есть много производителей автомобильных аксессуаров, которые играют жизненно важную роль в цепочке поставок для автомобильных компаний. Кроме того, в Пуне много механических и электронных компаний. Все эти компании ищут обученный персонал CAD/CAE для разработки продукции, которую производят эти компании. От автомобилей до поршней, от микросхем до тяжелой техники, обучение работе с программным обеспечением CAD/CAE дает преимущество. Известные учебные заведения CAD, CAE и CAM в Пуне выполняют свою работу. Они действуют как завершающая академия, где студенты и профессионалы проходят практическое обучение инструментам CAD и CAE, таким как HyperMesh, CATIA, Ansys и многим другим. Наличие большого количества студентов, с одной стороны, и растущий спрос со стороны расширяющегося промышленного сектора, безусловно, предоставляют хорошие возможности CAE / CAE в Пуне.
Расширяя горизонты…
На самом деле известные учебные заведения и академии CAD/CAE в Пуне открыли филиалы даже в пределах города (Deccan Gymkhana, Kothrud и т. д.), пригородах (например, Чинчвад и Хадапсар) и другие города (например, Хайдарабад, Сатара, Бангалор и т. д.), чтобы удовлетворить растущий спрос студентов на качественное обучение CAD/CAE.
Глобальное инженерное программное обеспечение (CAD, CAM, CAE, AEC и EDA)
16 августа 2022 г. 04:03 по восточному времени | Источник: Исследования и рынки Исследования и рынки
Дублин, 16 августа 2022 г. (GLOBE NEWSWIRE) — Отчет «Инженерное программное обеспечение (CAD, CAM, CAE, AEC и EDA) — глобальная рыночная траектория и аналитика» добавлен в предложение ResearchAndMarkets.com .
Объем мирового рынка инженерного программного обеспечения (CAD, CAM, CAE, AEC и EDA) к 2026 году достигнет 50,2 миллиарда долларов
Мировой рынок инженерного программного обеспечения (CAD, CAM, CAE, AEC и EDA) оценивается в 32,6 доллара США млрд в 2022 году, прогнозируется, что к 2026 году он достигнет пересмотренного размера в 50,2 млрд долларов США, увеличившись в среднем на 9,7% за анализируемый период.
Рост на мировом рынке обусловлен растущим внедрением в различных отраслях и значительным вкладом различных сегментов программного обеспечения. Ожидается, что рынок станет свидетелем огромного роста благодаря все более широкому внедрению интегрированных решений и автоматизации в нескольких отраслях, от информационных технологий, энергетики и автомобилестроения до телекоммуникаций, средств массовой информации и развлечений.
Росту рынка также способствует растущее распространение мобильных устройств, таких как смартфоны, ноутбуки и планшеты, которые имеют улучшенный доступ к этим программным решениям. Растущая индустриализация наряду с внедрением новых технологий, таких как автоматизация, искусственный интеллект, Интернет вещей и 3D-печать, открывает новые возможности для роста.
Движущей силой рынка также будет ожидаемое увеличение инвестиций региональных правительств в развитие производственных секторов в своих странах. Быстрая автоматизация промышленных операций и оборудования будет стимулировать спрос на инженерное программное обеспечение, такое как CAD, CAM и CAE, среди прочего.
Компьютерное проектирование (CAE), один из сегментов, проанализированных в отчете, по прогнозам, достигнет 9,1% CAGR и достигнет 9,6 миллиардов долларов США к концу периода анализа. После тщательного анализа последствий пандемии и вызванного ею экономического кризиса для бизнеса рост в сегменте Electronic Design Automation (EDA) корректируется до пересмотренного среднегодового темпа роста в 9,8% на следующий 7-летний период.
Программное обеспечение CAE, включающее анализ конечных элементов (FEA), вычислительную гидродинамику (CFD), динамику нескольких тел (MDB) и возможности оптимизации, облегчает моделирование, проверку и оптимизацию производственных инструментов и продуктов. Ожидается, что сегмент программного обеспечения Electronic Design Automation (EDA) будет демонстрировать устойчивый рост благодаря технологическому прогрессу и растущему внедрению среди производственных подразделений для улучшения программирования и контроля над аспектами программирования.
Рынок США оценивается в 9,6 млрд долларов в 2022 году, в то время как Китай, по прогнозам, достигнет 6,6 млрд долларов к 2026 году
Рынок инженерного программного обеспечения (CAD, CAM, CAE, AEC и EDA) в США оценивается в США 9,6 млрд долларов США в 2022 году. Китай, вторая по величине экономика в мире, по прогнозам, достигнет прогнозируемого размера рынка в 6,6 млрд долларов США к 2026 году, отставая от CAGR на 12,2% за анализируемый период.
Среди других заслуживающих внимания географических рынков — Япония и Канада, каждый из которых, по прогнозам, вырастет на 8,1% и 90,3% соответственно за анализируемый период. Прогнозируется, что в Европе рост в Германии составит примерно 8,7% CAGR. Северная Америка и европейский регион представляют собой ключевые рынки из-за растущего проникновения программного обеспечения CAD и CAM в различные отрасли.
Рост внедрения облачных программных решений, внедрение новых приложений для смартфонов и планшетов; Ожидается, что растущее признание программного обеспечения САПР в оборонной и аэрокосмической промышленности для создания прототипов, позволяющее инженерам создавать, разрабатывать и совершенствовать конструкции самолетов, будет способствовать росту.
Рост в Азиатско-Тихоокеанском регионе обусловлен быстрой индустриализацией наряду с инвестициями в ИТ-инфраструктуру. Ожидается, что эти инженерные программные решения найдут все большее распространение в производственном и строительном секторах.
Сегмент архитектуры, проектирования и строительства (AEC) достигнет 10,7 млрд долларов к 2026 году
Программное обеспечение для архитектуры, проектирования и строительства (AEC) предназначено для отрасли, включающей жилые и нежилые конструкции и общую инфраструктуру. Инструменты AEC помогают инженерам, проектировщикам и подрядчикам в поддержке проектов от раннего проектирования до строительства.
Программное обеспечение и инструменты позволяют создавать высокопроизводительную и высококачественную инфраструктуру и проекты зданий, что приводит к оптимизации проектов, максимальной конструктивности и лучшей координации проектов. В глобальном сегменте архитектуры, проектирования и строительства (AEC) США, Канада, Япония, Китай и Европа будут обеспечивать среднегодовой темп роста в 9,3% для этого сегмента.
Эти региональные рынки, на которые приходится совокупный размер рынка в 5,3 миллиарда долларов США, достигнут прогнозируемого размера в 9 долларов США. 0,9 млрд к концу периода анализа. Китай останется одним из самых быстрорастущих в этом кластере региональных рынков. Ожидается, что к 2026 году рынок Азиатско-Тихоокеанского региона, возглавляемый такими странами, как Австралия, Индия и Южная Корея, достигнет 1,1 миллиарда долларов США.
Что нового в 2022 году?
Глобальная конкурентоспособность и процентная доля основных конкурентов на рынке
Присутствие на рынке в разных регионах — сильное/активное/нишевое/необычное
Интерактивные интерактивные одноранговые совместные обновления на заказ
Доступ к цифровым архивам
Бесплатные обновления в течение одного года
Ключевые темы:
I. МЕТОДОЛОГИЯ
II. ОБЗОР РЫНКА
1. ОБЗОР РЫНКА
Пандемический кризис ослабляет экономическую среду, вызывая отрицательную динамику ВВП и рынка инженерного программного обеспечения
Промышленная активность останется подавленной в ближайшей перспективе2
0027 Введение в инженерное программное обеспечение
Сосредоточьтесь на программах автоматизации и интегрированных решений Рынок инженерного программного обеспечения для долгосрочного успеха: перспективы
CAD остается ключевым участником рынка инженерного программного обеспечения
Дизайн и тестирование продуктов и автоматизация проектирования для управления рынком
Региональный анализ : При господстве развитых рынков Азиатско-Тихоокеанский регион продемонстрирует самый быстрый рост
Конкурентный сценарий
Недавняя рыночная активность
Избранные глобальные бренды
Программное обеспечение для проектирования (CAD, CAM, CAE, AEC и EDA) — доля основных глобальных конкурентов на рынке в 2022 г. (E) (E)
2. FOCUS ON SELECT PLAYERS (Total 24115 Featured)

Ansys, Inc.
Autodesk, Inc.
AVEVA Group plc
Bentley Systems, Inc.
Dassault Systemes ЮВ
International Business Machines Corporation
MSC Software Corporation
PTC Inc.
Rockwell Automation, Inc.
SAP SE
Siemens Industry Software Inc.

Synopsysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysysys. 3. РЫНОЧНЫЕ ТЕНДЕНЦИИ И ДВИГАТЕЛИ
- Снижение затрат на прототипирование и отзыв продукции благодаря интегрированному программному обеспечению
- Рост внедрения 3D-печати предвещает успех
- Актуальность в автомобильной промышленности
- Установлено использование в аэрокосмической и оборонной отраслях
- Программные инструменты с поддержкой ИИ для решения проблем инженерных процессов
- Реселлеры с добавленной стоимостью положительно влияют на рынок
- Электронная промышленность расширяет возможности
- Сбои в цепочках поставок влияют на большое количество производителей электроники
- Быстро падающее доверие потребителей подрывает надежды на быстрое восстановление
- Облачные решения SaaS набирают обороты
- Инженерное программное обеспечение набирает обороты в секторе EPC
- Технология BIM упрощает процесс проектирования конструкций
- Программное обеспечение для проектирования дорожного движения ищет возможности
- Рынок программного обеспечения CAM может похвастаться правильным кодом для феноменальной выгоды
- Рынок программного обеспечения CAE демонстрирует высокую степень динамизма
- Интернет вещей влияет на рынок инженерного программного обеспечения
- Акцент на автоматизации проектирования способствует росту
- Программные средства упрощают процессы черчения и 3D-моделирования
- Программное обеспечение с открытым исходным кодом сдерживает рост рынка
4. ПЕРСПЕКТИВА МИРОВОГО РЫНКА
III. АНАЛИЗ РЕГИОНАЛЬНОГО РЫНКА
IV. КОНКУРС
Для получения дополнительной информации об этом отчете посетите https://www.researchandmarkets.com/r/4nhsz6

Теги
CAD CAM CAE САЕ САМ ЭДА Инженерное программное обеспечение Анализ конечных элементов Прототипирование Полупроводник Векторворкс
Контактные данные
```
            КОНТАКТЫ: ResearchAndMarkets. com
Лора Вуд, старший пресс-менеджер
[email protected]
Чтобы узнать о часах работы E.S.T., позвоните по телефону 1-917-300-0470.
Для США/Канады: бесплатный номер 1-800-526-8630
Чтобы узнать о часах работы по Гринвичу, позвоните по телефону +353-1-416-8900.


```
Контакты
Набор для повышения производительности инженеров — CAD/CAM/CAE
Штанга DN | 21 июня 1999 г.
Смотреть этот вебинар
Шесть способов выбрать подходящую САПР
Зная, какие вопросы задать перед покупкой, вы избавите себя от хлопот при покупке программного обеспечения
Современный рынок САПР по меньшей мере сбивает с толку. «Слишком много брендов заявляют об одном и том же», — говорит Кеннет Корнблух, президент Sci-Tech International (Чикаго), компании, занимающейся доставкой инженерного и научного компьютерного программного обеспечения по почте. «Без сомнения, рынок скоро встряхнется», но до тех пор может быть сложно выбрать правильный пакет САПР. Ниже приведены несколько предложений, которые Kornbluh предлагает инженерам, чтобы помочь им разобраться в изобилии предлагаемого программного обеспечения.
1. Проверьте, что используют ваши коллеги. Затем спросите: «Кто в компании выполняет аналогичную работу? Какое программное обеспечение они используют? Делает ли оно то, что я хочу?» Если это так, остановитесь на этом. Зачем сводить себя с ума? Наличие на месте человека, знающего программу и способного помочь в устранении неполадок при их возникновении, сэкономит деньги и время с точки зрения обучения и связанного с этим простоя производительности.
2. Не покупайте по цене. «Я призываю людей не сосредотачиваться на цене», — говорит Корнблух. Если вы находитесь в диапазоне 1000 долларов, посмотрите на все от 800 до 1400 долларов. «Между ценой и ценностью нет никакой связи, — говорит он. Если у вас неограниченный бюджет, потребители часто будут покупать подороже, полагая, что более высокая цена означает большую функциональность. Это неверное предположение, потому что тогда люди покупают пакет, который слишком велик для их нужд. Другими словами – перебор. «Мы предупреждаем людей, чтобы они не упускали из виду продукт, который продается за 500 или 1000 долларов. Сегодня эти недорогие пакеты обладают почти такой же функциональностью и часто проще в использовании, чем дорогие».
3. Определите, как часто вы будете использовать программное обеспечение. Будете ли вы использовать продукт каждый день или раз в неделю? Если вы используете продукт только изредка, вам понадобится программа, которую легко освоить и чьи рабочие функции довольно легко сохранить, в знакомой рабочей среде, например Windows или Mac. Если вы планируете использовать программное обеспечение каждый день, вы можете изучить более сложный уровень инструментов.
4. Узкий выбор программного обеспечения. «Существуют десятки CAD-систем с сотнями надстроек и продуктов для улучшения», — говорит Корнблух. В начале сузьте свой выбор до нескольких, скажем, от 10 до 15 различных программ. Часто люди выбирают ТОЛЬКО торговые марки. Выберите также пару менее известных. Все продукты разные. Один движок CAD может быть сильнее для пластика, один для сборки, один для CAM, один для металла. Одна упаковка не подойдет для всего, несмотря на то, что вам говорят продавцы. Решите, какая функция наиболее важна для вашей работы, и сузьте поиск до программ, которые сильны в этой области.
5. Ознакомьтесь с демонстрационными версиями поставщиков. Потенциальные покупатели обычно могут бесплатно загрузить демонстрационные программы с веб-сайта поставщика или запросить компакт-диск с ограниченной версией. Если это не поможет, посетите веб-сайт SciTech International, www.scite chint.com. «Это быстро даст вам представление о программе», — говорит Корнблух. Демонстрации также должны дать вам представление о совместимости пакета с остальной частью вашего программного обеспечения.
6. После демонстрации сузьте выбор до двух или трех. Потратьте время на использование каждого из них и попытайтесь создать базовый дизайн. Вы узнаете, какой из них лучше для вас: это тот, который ближе всего приближает вас к желаемому конечному результату.
Сегодня «опытные» пользователи САПР имеют в своем распоряжении более чем достаточно инструментов, говорит Корнблух. Иногда они используют две разные программы для завершения одного дизайна. Благодаря стандартизированным форматам файлов и повышенному вниманию к функциональной совместимости многие доступные CAD-системы обеспечивают лучшую совместимость файлов. Это особенно полезно, если в будущем вы обнаружите, что вам нужен другой тип инструмента САПР. Вы больше не будете «застревать» в своей текущей системе, опасаясь потерять доступ к устаревшим данным. Все больше и больше программ имеют встроенные переводчики, упрощающие обмен данными между продуктами.
В конце концов, не пугайтесь. Получайте удовольствие, пробуя различные варианты и выбирая то, что вам наиболее удобно. Только так вы будете максимально продуктивны и довольны своей покупкой.
Продавцы предлагают потенциальным покупателям следующие предложения
Новости дизайна обратились к нескольким производителям САПР, чтобы узнать их мнение о том, что люди должны учитывать, пытаясь понять рынок САПР. Вот их рекомендации:
Майк Палудан, Solid Edge (Хантсвилл, Алабама):
Анализ жизненного цикла системы. Измерьте общую стоимость владения, включая стоимость программного обеспечения и дополнительных компонентов, аппаратного обеспечения, обслуживания и обучения (как в долларах, так и во времени, когда сотрудники не работают), а также время, необходимое для того, чтобы пользователи стали продуктивными.
1. Убедитесь, что всем, кто участвует в процессе разработки продукта, удобно пользоваться системой, особенно тем инженерам, которые не работают в специальном отделе САПР. Чтобы сделать организацию максимально продуктивной, работа с САПР должна выполняться на рабочем столе, где выполняется другая работа, а не в лаборатории САПР.
Дэн Старр, Parametric Technology Corp. (Уолтем, Массачусетс):
- Может ли модель системы соответствовать спецификациям на уровне функций и использовать их для автоматической оптимизации и адаптации геометрии конструкции для достижения нескольких целей (например, удерживать кривошип двигателя в равновесии и минимизировать моменты инерции)?
- Будет ли программное обеспечение расширяться по мере роста вашей компании? Функции, на которые стоит обратить внимание, включают надстройки для обработки листового металла, проектирования инструментов, управления большими сборками, маршрутизируемых систем и полностью интегрированного управления данными?
Джон МакЭлени, Solid Works (Конкорд, Массачусетс):
Задайте три основных вопроса высокого уровня:
- Чего вы пытаетесь достичь?
- Почему вы пытаетесь это сделать?
- В какие сроки вы хотите это сделать?
Ответив на эти вопросы, спросите:
Насколько хорошо пакет интегрируется с другим настольным оборудованием? То есть:
1. Совместимо ли программное обеспечение с программным обеспечением, используемым вашими поставщиками?
1. Насколько тесно должны быть связаны вы и ваш поставщик?
1. Вы обмениваетесь данными время от времени или постоянно?
1. Вы хотите делать анализ, CAM или просто использовать как отдельную программу?
1. Как будет поддерживаться программа?
Джим Фелан, Unigraphics Solutions (Сент-Луис, Миссури):
Примите деловое, а не технологическое решение. Забудьте о характеристиках и функциях. Не дайте себя обмануть поставщикам, которые демонстрируют свои новейшие технологии и пытаются убедить вас, что ваша компания не может без них жить.
1. Определите от трех до пяти поставщиков для оценки, у которых есть продукты в пределах вашего бюджета. Больше пяти, наверное, пустая трата времени. Если вы не можете найти то, что ищете, из пяти лучших вариантов, возможно, этого не существует.
1. Пригласите своих поставщиков и расскажите им о своих бизнес-целях. Они зададут вам много вопросов. Ответьте на них, но убедитесь, что они сосредоточены на ваших целях, а не на их.
1. Запросите списки рекомендаций клиентов, а затем позвоните им. Спросите о качестве программного обеспечения САПР, обслуживании, поддержке и обучении. Попросите каждого поставщика доказать, как их продукт поможет вам достичь ваших целей.
Томас Розер и Джим Джексон, CoCreate (Форт-Коллинз, Колорадо):
Простота использования имеет решающее значение, но люди ограничивают простоту использования пользовательским интерфейсом. Это намного больше. Простота использования включает в себя возможность доступа к данным из других систем САПР, использование проектов, созданных либо внутри компании, либо за ее пределами, а также взаимодействие с другими инженерами.
1. Система, которая не требует понимания предыдущих этапов моделирования и ограничений, может облегчить жизнь инженера.
1. Способность беспрепятственно импортировать и экспортировать данные и работать с этими данными, как если бы это была нативная модель, является ключевым моментом.
1. Необходима тесная интеграция с системой управления данными вашей компании. Таким образом, дизайнеры могут использовать данные из предыдущих, настоящих или будущих проектов.
1. Измеряйте стоимость новой системы независимо от субподрядчиков, поскольку они могут измениться.
Колеса сжигают резину со встроенным программным обеспечением
Ла-Мирада, Калифорния – Инженеры Optima Wheel Inc. разрабатывают и производят нестандартные колесные диски практически для любого типа использования в автомобилях — от автомобилей до внедорожников и малотоннажные грузовики.
«Колеса намного сложнее, чем кажутся, из-за формы, которую хотят потребители, например, парящих поверхностей», — говорит инженер Тодд Хаймс. Кроме того, колесо должно выдерживать полный вес автомобиля. Поэтому инженеры должны разработать форму, которая была бы эстетически привлекательной, но также и функционально точной. «Если он не работает, это может привести к гибели людей — критический фактор, который следует учитывать при проектировании», — говорит Хаймс.
«Мы в значительной степени полагаемся на проектирование поверхностей произвольной формы, чтобы получить необходимые нам технологичные формы», — продолжает он. Хаймс и его коллеги используют тесно интегрированные продукты САПР SurfaceWorks и SolidWorks. «Они предоставляют мне полную трехмерную электронную базу данных, которую я использую для производства всей нашей продукции. Я знаю, что то, что я проектирую на экране, будет именно тем, что я получу в результате нашей производственной операции».
Такой подход «что видишь, то и получишь» имеет решающее значение и позволил Optima Wheel вдвое сократить время выполнения заказа. «Эта технология позволила нам сократить цикл разработки продукта на 50 %, — говорит Хаймс. Это ключ к конкурентному преимуществу компании, где срок годности продуктов может составлять всего два года.
До того, как Optima внедрила SurfaceWorks от AeroHydro (Саутвест-Харбор, Мэн), инженеры создавали физические модели и манипулировали ими. Теперь «я могу проводить несколько итераций дизайна на экране, определять, какая модель лучше всего соответствует моим потребностям, и получать то, что я хочу, быстрее и эффективнее».
«Прежде чем мы выйдем на рынок или вложим в продукт сотни тысяч долларов, мы тщательно сосредотачиваемся на стадии концептуализации, чтобы увидеть, что мы получим, прежде чем зайти слишком далеко с планированием», — продолжает он.
И эта концепция реалистична. В каталоге компании Optima вместо фотографии показывает реальную визуализацию колеса, созданную с помощью SurfaceWorks, SolidWorks и PhotoWorks. Они разработали колесо и использовали чертеж САПР для представления физического продукта. «Клиенты не заметили разницы, — говорит Хаймс.
У этого колеса есть ковш на спице. «Невозможно спроектировать эту поверхность с помощью SolidWorks. Я пытался и пытался, но не смог получить нужную мне форму», — продолжает он. Поэтому он использовал SurfaceWorks, создал свою геометрию эскиза и придал ей нужную форму. «Это было быстро, легко и точно. Я отправил эту модель изготовителю пресс-форм и сказал ему вырезать эту форму. Он интегрировал ее в свою CAM-систему, и через два дня пресс-форма была у меня. Процесс ускорился в два раза. Это было невероятно. . На картинке в каталоге точно такое же колесо. С помощью SurfaceWorks дизайн занял у меня около 12 часов. До этого с помощью SolidWorks я безрезультатно бился почти две недели. ”
Еще одним важным преимуществом является полная интеграция между SolidWorks и SurfaceWorks. «Я могу смоделировать не только деталь, но и оснастку пресс-формы и любую другую оснастку, необходимую для производства. Я знаю, что вся геометрия интегрирована и связана. Комбинация двух пакетов реально экономит время».
И Хаймс должен знать. Он оценивал дорогие и другие системы средней ценовой категории, такие как I-DEAS, Pro/E, Solid Edge и Mechanical Desktop, иногда в течение шести-восьми месяцев. «Из всех продуктов сочетание SolidWorks/SurfaceWorks — лучшее соотношение цены и качества», — заключил он. «Что касается SurfaceWorks, я потратил примерно две с половиной недели, изучая руководство и изучая, как использовать эту технологию. Это было очень просто».
Электронная коммерция для инженеров
Лос-Анджелес Наконец, рыночный веб-сайт с продуктами, полностью предназначенными для инженеров. Компания MacNeal-Schwendler недавно запустила сайт www. Engineering-e.com. – торговая онлайн-площадка, объединяющая продукты, услуги и информацию, предназначенную для инженерного сообщества.
В SoftwareMart инженеры могут загрузить бесплатные демо-версии от участвующих разработчиков программного обеспечения. ServicesMart предлагает членам доступ к консультантам и экспертам, которые предлагают решения или советы. Ищете книгу по CAE? Посетите BooksMart, где в сотрудничестве с Amazon.com Engineering-e.com предлагает множество книг по CAE и анализу методом конечных элементов. EventsMart — это календарь событий и конференций, таких как первая всемирная конференция пользователей автомобильной промышленности MSC.
Кроме того, есть Kaleidoscope, подборка онлайн-ресурсов, таких как ссылки на объявления о вакансиях, новости технологий и публикации, такие как Design News, ресурсы по машиностроению в Интернете и нестандартные развлечения, такие как: «Вы можете будьте инженером, если ваш супруг посылает вам электронное письмо вместо того, чтобы звать вас на ужин».
«Engineering-e.com предназначен для 10 миллионов инженеров по всему миру, которые используют или используют инженерные продукты и услуги на сумму более одного миллиарда долларов каждый год», — говорит Фрэнк Перна-младший, председатель и главный исполнительный директор MSC.
Рост MSC Engineering-e.com будет зависеть от отзывов участников сайта. Информация, полученная в результате предварительного просмотра бета-сайта, уже привела к планам создания дополнительных «витрин», которые будут предлагать прямые продажи продуктов и ресурсов для разработки.
Моделирование формы для литья под давлением сокращает время запуска инструмента и калибровки
Цинциннати, Огайо -Подходят ли эти нестандартные конструкции для процесса литья под давлением? С этим вопросом инженеры Plastic Moldings Corp. (PMC) сталкиваются практически каждый день. Чтобы ответить на этот вопрос, PMC использует программное обеспечение для моделирования пресс-форм от C-MOLD (Луисвилл, Кентукки), чтобы оценить производительность пресс-форм и качество деталей.
70-летняя компания производит формы для литья под давлением для термореактивных/термопластичных деталей. «Обычно инженеры проектируют ради функциональности. Но у большинства из них нет опыта в том, чтобы учитывать, как детали будут реагировать в пресс-форме», — говорит Тим Ноэль, специалист по анализу моделирования, дизайнер САПР и инженер-технолог PMC.
Ноэль вспоминает один проект, когда компания обратилась к PMC с просьбой разработать параметры процесса литья под давлением для шести специализированных инструментов для телекоммуникационного рынка. Они будут использоваться для запуска прототипов пресс-форм для литья под давлением. Изначально детали прилипали к форме.
PMC использовала C-MOLD для доработки инструмента и создания процесса, который позволил бы сократить заявленное время цикла, а также уменьшить деформацию детали. «Мы оптимизировали цикл, используя время заполнения, время выдержки, время охлаждения, а также температуру формы и расплава. Затем мы рассмотрели результаты и внесли необходимые изменения в процесс. инъекционный пресс», — говорит Ноэль. Таким образом, PMC сократила время запуска инструмента на 15 % и уменьшила размер инструмента на 10 %.
PMC обнаружил, что C-MOLD помогает с рядом задач. Компания использует его для проведения анализа, окончательного определения местоположения ворот, принятия решения о том, где будут расположены водопроводные линии, и определения того, как деталь будет реагировать на расположение водопроводных линий и ворот. «C-MOLD позволяет нам увидеть, насколько успешно мы будем формовать деталь в том виде, в каком она разработана в настоящее время», — говорит Ноэль.
Когда пресс-формы находятся в производстве, PMC использует C-MOLD для анализа предлагаемых технических изменений или других модификаций до резки. «Самым большим преимуществом является использование программного обеспечения для разработки начальных параметров обработки и прогнозирования продолжительности цикла», — говорит Ноэль. Это оказывается чрезвычайно полезным при отборе проб у сторонних производителей пресс-форм. «C-MOLD позволяет нам обеспечить систему проверки и балансировки инструментов, отобранных у наших производителей пресс-форм».
Компания C-MOLD вскоре представит свою Систему управления знаниями — интегрированную программу на базе интранета, объединяющую CAE и веб-технологии, чтобы корпорации могли публиковать инженерные данные и управлять ими в рамках всей компании.
Ресурсы CAD/CAM/CAE
Помимо просмотра отдельных веб-сайтов, люди могут обращаться к следующим ресурсам для получения рекомендаций:
CAD/CAM, CAE: Обзор, обзор и руководство для покупателей. Связанные тома и обновляемый ежемесячно, этот справочник содержит подробные профили более 500 CAD / CAM, CAE-решений и поставщиков, а также более 200 страниц статистики рынка, включая доходы, установленную базу, прогнозы роста, долю рынка и сегменты рынка. , доля рынка в сегменте, проникновение и насыщение рынка. Он также содержит обзор отрасли, подробные профили компаний, подробные описания продуктов, а также экспертный анализ и комментарии. Опубликовано: Daratech, Inc ., 255 Bent Street, Cambridge, MA 02141-2001, (617) 354-2339; ФАКС: (617) 354-7822.
Инженерное решение CoCreate: Основа для инноваций В этом техническом документе от CoCreate объясняется важность сосредоточения внимания на инновациях для поддержания лидерства на рынке и то, как программное обеспечение, в частности технология динамического моделирования CoCreate, может помочь компаниям сделать именно это. Копию статьи можно найти на канале Design News CAD/CAM по адресу www.designnews.com
9.0002 The CAD Rating Guide 5th Edition W. Bradley Holtz “The CAD Rating Guide” предлагает всестороннее сравнение более чем 120 систем автоматизированного проектирования. Он проводит читателя мимо статистических данных, контрольных показателей, модных словечек и готовых демонстраций, чтобы добраться до — какая разница, если я решу использовать систему A, а не систему B, и будет ли это иметь смысл, если я уже использую систему C? Руководство охватывает традиционные области САПР для машиностроения и проектирования, ГИС, FEM и анимационные системы для тех, кто создает собственные модели. Доступно с ЗЭМ Пресс. Факс: (301) 365-4586 или электронная почта: [email protected]
Конференция и выставка Computer Technology Solutions ’99 Конференция, спонсируемая Обществом инженеров-технологов, пройдет совместно с Detroit Advanced Productivity SME. Выставка (APEX) с 14 по 16 сентября 1999 г. в Детройтском конференц-центре Кобо. Для получения дополнительной информации обратитесь в службу поддержки клиентов SME, One SME Drive, P.O. Box 930, Дирборн, Мичиган, 48121; 1-800-733-4763 (только для США) или (313) 271-1500; ФАКС: (313) 271-2861; или посетите сайт www.ctsme.org.
Семинары по стратегии управления производственными процессами CAD/CAM, CAE 2000 Эти семинары, спонсируемые Daratech, Inc. (Кембридж, Массачусетс), объединяют руководителей поставщиков программного и аппаратного обеспечения CAD/CAM, CAE и EDM/PDM для обмена свое видение технологий своих компаний и обсудить свои бизнес-стратегии и направления с производителями, инженерными фирмами и строительными компаниями. Хороший форум, на котором пользователи могут озвучить свои потребности в программном обеспечении, а также узнать о новых отраслевых тенденциях. Март 2000 г. Посетите: www.daratech.com.
Продукты для просмотра
Инжиниринг под дождем Для тех, кто занимается обратным инжинирингом, Raindrop Geomagic предлагает три удобных решения: геометрическая обертка автоматически создает цифровые модели из отсканированных физических деталей; Decimator сжимает 3D-модель до 95 % без потери данных о поверхности, что облегчает просмотр; а новейший продукт компании ShapeTM помогает производить эти детали. Shape полностью фокусируется на автоматическом преобразовании полигональной информации в NURBS. Работая с формой объекта, а не с чистой математикой, Shape разрабатывает цифровые реестры и проекты на основе шаблонов, чтобы можно было изготавливать сложные детали. «Дизайнеры могут лепить из глины или любого другого материала по своему желанию, сканировать его, превращать свои идеи в 3D-модели CAD, а затем просматривать и изготавливать их быстро, легко и недорого», — говорит Пинг Фу, председатель, технический директор и основатель Raindrop. Она говорит: «Мы можем сократить процесс проектирования с нескольких недель до нескольких часов». Raindrop Geomagic, P.O. Бх. 12216, РТП, Северная Каролина, 27709; ФАКС (919) 474-0129.
Добавление параметров в любое время SolidDesigner 7.0 представляет новую технологию, которая позволяет пользователям изменять проекты независимо от истории проектирования. Инженеры CoCreate разработали функцию динамического моделирования, чтобы помочь пользователям, столкнувшимся со значительными изменениями конструкции, не требуя понимания предыдущих этапов моделирования. Инженеры могут в любое время прикрепить к модели параметры, даже те, которые получены из других систем. Взаимосвязи между геометрическими объектами, такими как отверстия, бобышки и ребра, можно задавать, изменять и удалять в любое время, даже между разными деталями. Новые функции адаптивного построения сетки в существующей модели Design Advisor позволяют даже тем, кто не является экспертом в области FEA, прогнозировать поведение модели. Также был добавлен модуль советника по допускам, предлагающий рекомендации по оптимизации допусков сборки, которые снижают количество дефектов, а также улучшенная интеграция управления данными в WorkManager 5.1. CoCreate, 3801 Automation Way, Suite 110, Fort Collins, CO 80525; ФАКС (970) 206-8068.
Седьмое небо I-DEAS Master Series Release 7 основывается на своем программном обеспечении Team Data Manager, предлагая I-DEAS Web Access с сервером тонкого клиента на основе Java для связи инженерной группы и ее процесса разработки продукта с производством, маркетинг, менеджмент и другие. Кроме того, его CAM-приложения улучшены с помощью I-DEAS Generative Machining — нового механизма обработки траекторий, который в 10–50 раз быстрее для операций чистовой обработки поверхности. Другие улучшения включают операции фрезерования на поверхности, копировальный станок, поточную линию, проекцию, очистку объема и профиль. Эта версия, разработанная для использования всех преимуществ твердотельной модели, будет интересна компаниям, которым требуется 3-осевое фрезерование. Технология VGS компании расширена до вариационного анализа I-DEAS, доступного в выпуске 7, расширений VGX для обработки поверхностей и VGX для Moldbase Design. SDRC, 2000 Истман Драйв, Милфорд, Огайо, 45150; ФАКС (513) 576-2135.
Информация на кончиках ваших пальцев Сервер знаний и инноваций предоставляет организациям доступ к большой базе знаний трехмерных анимированных научных эффектов и технических примеров через рабочий стол. С помощью имени пользователя и пароля инженеры могут искать возможные решения или альтернативы проблемам среди более чем 6000 научных эффектов и инженерных примеров. Это также позволяет пользователям собирать и добавлять свои собственные знания в базу знаний сервера, обеспечивая инновации как для процессов, так и для продуктов. Модуль IM-Internet AssistantTM выполняет поиск соответствующей технической информации в Интернете. Модуль IM-Patent AnalyzerTM обеспечивает всесторонний патентный анализ путем поиска в базах данных патентных ведомств США и Японии и сравнения тенденций инвестиций в технологии. Его можно развернуть с локального сервера внутренней сети и получить к нему доступ с помощью Microsoft Internet Explorer или Netscape Navigator. Invention Machine Corp., 200 Portland St., Бостон, MA 02114; ФАКС: (617) 305-9255.
Просмотр 3D-моделей без CAD Совместное использование и обмен Autodesk Mechanical Desktop CAD моделями между дизайнерами САПР и специалистами, не работающими в САПР, такими как менеджеры, поставщики, клиенты, специалисты по продажам, маркетингу и другие инженеры с помощью 3D ViewTM. Программное обеспечение для просмотра работает как отдельное настольное приложение в Windows 95/98/NT без необходимости в CAD-системе или сервере. 3D View уже включает возможности совместного использования IGES, STL, VDA, VRML, ISO G-Code, Solidworks, CATIA и Parasolid. Теперь Actify добавила детали и сборки Mechanical Desktop 3D, DWG, DXF, SAT и 3DStudio. По словам Марка Гизи, директора по маркетингу Actify, поддержка Mechanical Desktop была очевидным шагом из-за широкой популярности программного обеспечения Autodesk. И это недорого. За 240 долларов пользователи могут визуализировать, измерять и размечать 3D-модели Autodesk CAD/CAM, не владея полнофункциональной CAD-системой или сервером. Загрузите полнофункциональную пробную версию на сайте: www.Actify.com. Actify, 486 Clipper St., Сан-Франциско, Калифорния 94114; ФАКС (415) 647-6506.
Новый CAD/CAM выходит на улицы VX Vision, , программа CAD/CAM от Varimetrix Corp., предлагает полностью интегрированное гибридно-твердотельное и расширенное моделирование поверхностей, программирование ЧПУ по 3-5 осям, визуализацию трассировки лучей и полный набор переводчиков. «VX Vision — это кульминация нашего стремления сделать бескомпромиссные CAD/CAM доступными», — говорит Марк Форваллер, президент и соучредитель Varimetrix. Компания разработала собственное гибридное ядро геометрического моделирования UPG2. Объектно-ориентированная база данных поддерживает эффективное моделирование сборки. В области CAM VX Vision предлагает фрезерные, токарные, проволочные электроэрозионные станки и раскрой деталей. Полное моделирование обрабатываемой детали поддерживается для расширенного анализа съема материала. Albert-Battaglin Consulting говорит: «Некоторые из очень сложных аспектов ЧПУ реализованы в VX Vision. К ним относятся 5-осевая резка стружки, битангенциальная обработка, трассировка карандашом и автоматическая очистка оставшегося материала». Varimetrix Corp., 2350 Commerce Pk. Доктор, № 4, Палм-Бэй, Флорида 32905; ФАКС (407) 723-4388.
T-Flex исполняется 10 лет Разработанный инженерами для инженеров, T-FLEX Parametric ProTM, версия 6.2, является 20-м основным выпуском с 1989 года одного из первых в мире параметрических продуктов САПР, разработанных специально для настольных ПК. T-FLEX 6.2 — это автономная программа параметрического 2D- и 3D-моделирования на основе функций, разработанная для платформ Windows 95/98/NT. Он использует ядро трехмерного твердотельного моделирования ACIS 5.0 от Spatial Technology. Инженеры T-FLEX сохранили 2D-вопросы на переднем плане, включив трехмерное твердотельное моделирование. T-FLEX устраняет избыточные задачи проектирования, используя параметрические функции, чтобы сократить чертежи, редактирование и проверку. В средней ценовой категории T-FLEX продает две лицензии за 3,49 доллара США.5. Топ Системы Лтд., ПО. 103055 Москва, Россия, а/я 133; ФАКС (7-095) 978-97-48; электронная почта: [электронная почта защищена].
Pro/ENGINEER готовится к выпуску 2000 Pro/ENGINEER 2000i представляет поведенческое моделирование, включая интеллектуальные модели или полностью захваченные интеллектуальные проекты, которые адаптируются к окружающей среде. Кроме того, ориентированный на цели дизайн превращает модели в проекты, основанные на конкретных требованиях к продукту. Инструмент работает в открытой, расширяемой среде, связанной со всем процессом разработки. Pro/ENGINEER 2000i также включает новый модуль для проектирования механизмов и более 500 других улучшений, таких как: функциональные возможности и приложения для больших сборок; адаптивные особенности процесса; анимация дизайна и инструменты производства на основе функций; улучшенный графический интерфейс пользователя Windows; и возможности совместного использования Интернета. Корпорация параметрических технологий
Autodesk CAD/CAM/CAE для машиностроения
Чему вы научитесь
- Продемонстрируйте творческую уверенность при выборе стратегии проектирования для разработки механических конструкций на основе технических требований.
- Подготовка проектов к производству с использованием отраслевых навыков автоматизированного производства и принципов производства.
- Создание адаптивных траекторий для эффективного удаления материала из проектов.
- Продемонстрировать проектирование на основе моделирования (SDD) для разработки нового продукта.
Навыки.
Компьютерное проектирование (САПР)
Моделирование
Моделирование
Инженерное проектирование

Об этой специализации

20 558 недавних просмотров

Требования, предъявляемые к современным инженерам, выходят за рамки описания работы. Продукты стали сложными, и инженеров все чаще просят отказаться от специализированных ролей и взять на себя широкий спектр задач, выходящих за рамки их традиционных обязанностей. Эти задачи сосредоточены на форме, подгонке и функциональности. Инженерам необходимо учитывать более широкие проблемы, такие как стоимость, закупки, устойчивость, технологичность и удобство обслуживания. Их роль перешла от индивидуальной ответственности к работе в составе совместной инженерной группы, находящей компромиссы как с инженерами, так и с заинтересованными сторонами бизнеса для достижения целей проекта. Эти тенденции вынуждают современных инженеров расширять свой набор навыков, чтобы добиться успеха. Сегодня от инженеров требуется быть в авангарде дизайнерских инноваций. Это означает не только понимание инженерных принципов, определяющих название и роль, но и совершенствование наборов инструментов, необходимых для проектирования и разработки продуктов. Благодаря этой специализации вы изучите основы применения автоматизированного проектирования (CAD), автоматизированного проектирования (CAE) и принципов производства, развивая свои технические навыки в Autodesk Fusion 360. Ищете курсы подготовки к сертификации Autodesk Fusion 360? Ознакомьтесь с дополнительными учебными ресурсами, которые помогут вам повысить свои навыки.

Совместно используемый сертификат

Получите сертификат по завершении

100% онлайн-курсы

Начните немедленно и учитесь по собственному графику.

Гибкий график

Устанавливайте и соблюдайте гибкие сроки.

Средний уровень

Требуется некоторый соответствующий опыт.

Часов на выполнение

Приблизительно 4 месяца на выполнение

Предлагаемый темп 2 часа в неделю

Доступные языки

Английский

Субтитры: английский, арабский, французский, португальский (европейский), итальянский, вьетнамский, немецкий, русский, испанский онлайн-курсы

Начните прямо сейчас и учитесь по собственному расписанию.

Гибкий график

Устанавливайте и соблюдайте гибкие сроки.

Средний уровень

Требуется определенный опыт.

Часов до завершения

Приблизительно 4 месяца до завершения

Рекомендуемый темп 2 часа в неделю

Доступные языки

Английский

Субтитры: английский, арабский, французский, португальский (европейский), итальянский, вьетнамский, немецкий, русский, испанский

Как работает специализация

Пройдите курсы

Специализация Coursera — это серия курсов, которые помогут вам овладеть навыком. Для начала зарегистрируйтесь на специализацию напрямую или просмотрите ее курсы и выберите тот, с которого вы хотите начать. Когда вы подписываетесь на курс, являющийся частью специализации, вы автоматически подписываетесь на полную специализацию. Можно пройти только один курс — вы можете приостановить обучение или отменить подписку в любое время. Посетите панель учащегося, чтобы отслеживать зачисление на курс и свой прогресс.

Практический проект

Каждая специализация включает практический проект. Вам нужно будет успешно завершить проект(ы), чтобы завершить специализацию и получить сертификат. Если специализация включает в себя отдельный курс для практического проекта, вам нужно будет пройти все остальные курсы, прежде чем вы сможете приступить к нему.

Получение сертификата

Когда вы закончите каждый курс и завершите практический проект, вы получите сертификат, которым сможете поделиться с потенциальными работодателями и своей профессиональной сетью.

Инструктор

Autodesk

353 881 Ученики

22 КУРСЫ

Предлагаемые

Autodesk

. Autodesk — мировой лидер в области технологий проектирования и производства. Обладая опытом в области архитектуры, проектирования, строительства, проектирования, производства и развлечений, мы помогаем новаторам во всем мире решать насущные проблемы сегодняшнего дня. Потому что мы верим, что если вы можете мечтать об этом, вы можете это сделать и в Autodesk.

Часто задаваемые вопросы

Какова политика возврата?
Могу ли я просто записаться на один курс?
Доступна ли финансовая помощь?
Могу ли я пройти курс бесплатно?
Этот курс действительно на 100% онлайн? Нужно ли мне лично посещать какие-либо занятия?
Получу ли я университетский кредит за завершение специализации?
Есть ли у Autodesk дополнительные учебные ресурсы?
Есть ли требования к программному обеспечению для этих курсов?
Как получить доступ к Autodesk® Fusion 360™ профессионально?
Что я смогу делать после завершения специализации?
Сколько времени занимает прохождение специализации?
Какие базовые знания необходимы?
Должен ли я проходить курсы в определенном порядке?
Получу ли я университетский кредит за завершение этой специализации?
Каковы системные требования для Fusion 360?
Как получить поддержку по установке Fusion 360?
Как опубликовать свои проекты в галерее Autodesk Fusion?
Как получить сертификат Autodesk?
Подходит ли мне эта специализация?
Есть ли у меня возможность бесплатного доступа к этому учебному контенту?

Есть вопросы? Посетите Справочный центр для учащихся.

CAD/CAM/CAE системы. Виды и этапы программирования. Виды моделирования. Уровни CAM систем презентация, доклад

CNews: Информатизация

CAD/CAM/CAE-системы определяют конкурентоспособность

Общие сведения о CAD/CAM/CAE-системах

Лекция 1 9 CAD / CAM / CAE системы. Виды и этапы программирования. Виды — презентация на Slide-Share.ru 🎓

Слайд 2

Слайд 3

Слайд 4

Слайд 5

Слайд 6

Слайд 7

Слайд 8

Слайд 9

Слайд 10

Слайд 11

Слайд 12

Слайд 13

Слайд 14

Слайд 15

Слайд 16

Слайд 17

Слайд 18

Слайд 19

Слайд 20

Слайд 21

Слайд 22

Слайд 23

Слайд 24

Последний слайд презентации: Лекция 1 9 CAD / CAM / CAE системы. Виды и этапы программирования. Виды

SprutCAM

Поддерживает станки с ЧПУ и промышленные роботы

Расчет траектории сразу с учетом кинематики станка

Расчет траектории с учетом предыдущей операции

Полноценная симуляция обработки

Моделирование на основе G-code и его верификация

Корректно обменивается данными с:

Заменяет иностранные продукты:

Рубрикатор АРПП

CAD / CAM / CAE-технологии и методы быстрого прототипирования в стоматологии и челюстно-лицевой хирургии

В чем разница между CAD и CAE?

CAD и CAE

CAD и инструменты CAE

CAD и CAE

Создание сетки

Сравнение CAD и CAE

Online CAD и CAE

CAD/CAM | Компьютерное проектирование и производство

Как использовать CAD/CAM?

Интегрированное программное обеспечение CAD/CAM

Рекомендуемое программное обеспечение CAD/CAM

Лучшее программное обеспечение CAD/CAM для обработки с ЧПУ

ДЛЯ КОММЕРЧЕСКИХ ПОЛЬЗОВАТЕЛЕЙ

Соответствуют ли ваши действия вашим стремлениям к успеху?

Сделайте CAD/CAM своим конкурентным преимуществом

Настоящая интеграция CAD/CAM

Получите CAD/CAM за небольшую часть стоимости

Работайте умнее, а не усерднее

Как клиенты используют Fusion 360 в качестве решения CAD/CAM

MJK Performance

Matsuura

Saunders Machine Works

Ресурсы Fusion 360 для CAD/CAM

Программирование ЧПУ

Программное обеспечение Cloud CAM

Что такое CAD, CAE и CAM и возможности CAD/CAE/CAM в Пуне.

Глобальное инженерное программное обеспечение (CAD, CAM, CAE, AEC и EDA)

Теги

Контактные данные

Набор для повышения производительности инженеров — CAD/CAM/CAE

Шесть способов выбрать подходящую САПР

Зная, какие вопросы задать перед покупкой, вы избавите себя от хлопот при покупке программного обеспечения

Продавцы предлагают потенциальным покупателям следующие предложения

Колеса сжигают резину со встроенным программным обеспечением

Электронная коммерция для инженеров

Моделирование формы для литья под давлением сокращает время запуска инструмента и калибровки

Ресурсы CAD/CAM/CAE

Продукты для просмотра

Autodesk CAD/CAM/CAE для машиностроения

Чему вы научитесь

Навыки.
