1. Лекция 19 CAD/CAM/CAE системы. Виды и этапы программирования. Виды моделирования. Уровни CAM систем. Алгоритм работы в CAM системе: выбор геометрии; в

Лекция 19
CAD/CAM/CAE системы.
Виды и этапы программирования. Виды моделирования.
Уровни CAM систем. Алгоритм работы в CAM системе:
выбор геометрии; выбор стратегии обработки; бэкплот и
верификация; постпроцессирование.
Методы программирования
Ручное программирование
Программирование на пульте УЧПУ
Программирование при помощи CAD/САМ/CAE систем
Ручное программирование – программы создаются вручную.
Программирование на пульте УЧПУ – программы создаются и
вводятся прямо на стойке ЧПУ, используя клавиатуру и дисплей.
Программирование при помощи CAD/САМ/CAE систем –
программы создаются при помощи систем автоматизированного
проектирования.
CAD система (computer-aided design – компьютерная поддержка
проектирования) – программное обеспечение, которое автоматизирует труд инженера-конструктора и позволяет решать задачи
проектирования изделий и оформления технической документации
при помощи персонального компьютера.
САМ систем (computer-aided manufacturing – компьютерная поддержка изготовления) – программное обеспечение которое автоматизирует труд инженера технолога и позволяет решать задачи по расчету
траекторий перемещения инструмента для обработки на станках с
ЧПУ, и обеспечивают выдачу управляющих программ с помощью
компьютера.

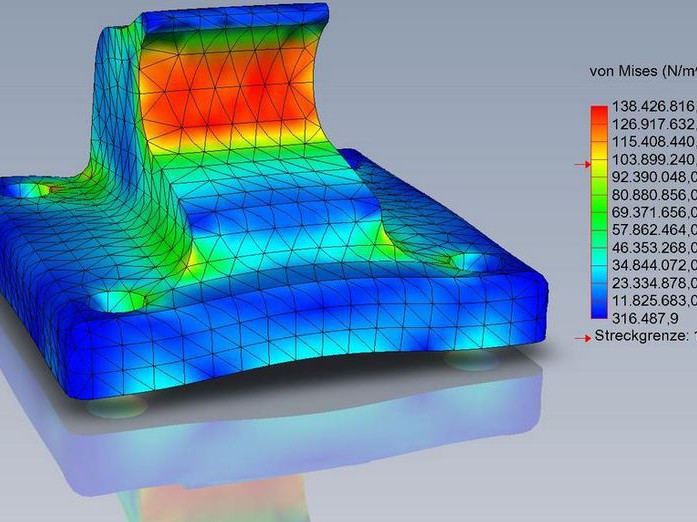

CAE систем (computer-aided engineering – компьютерная поддержка
инженерных расчетов) – программное обеспечение предназначенное
для решения различных инженерных задач, например, для
расчетов конструктивной прочности, анализа тепловых процессов,
расчетов гидравлических систем и механизмов.
CAD/CAM/CAE системы ранжированы:
Системы верхнего уровня обладают огромным набором функций и
возможностей, но с ними тяжелее работать.
Системы среднего уровня – “золотая середина’. Обеспечивают
пользователя достаточными для решения большинства задач инструментами, при этом не сложны для изучения и работы.
Системы нижнего уровня имеют довольно ограниченные
функции, но просты в изучении.
СОВРЕМЕННЫЕ МЕТОДЫ ЧПУ ПРОГРАММИРОВАНИЯ
Общая схема работы с CAD/САМ системой
Этап 1. В CAD системе создается электронный чертеж или 3D
модель детали.
Чертеж

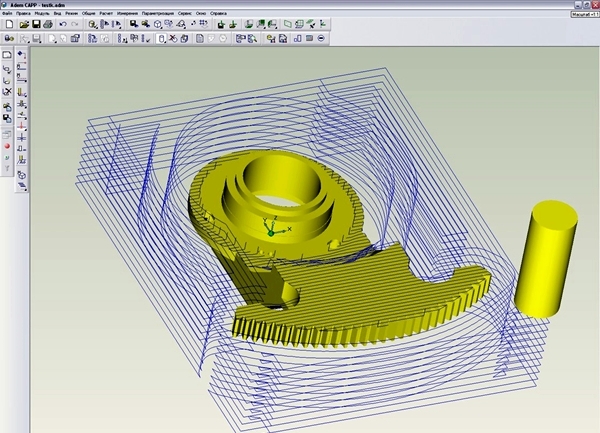

Этап 2. Электронный чертеж или 3D
модель детали импортируется в САМ
систему. Технолог-программист определяет поверхности и геометрические элементы, которые необходимо обработать, выбирает стратегию обработки, режущий инструмент и назначает режимы резания.

Система
производит расчеты траекторий перемещения инструмента.

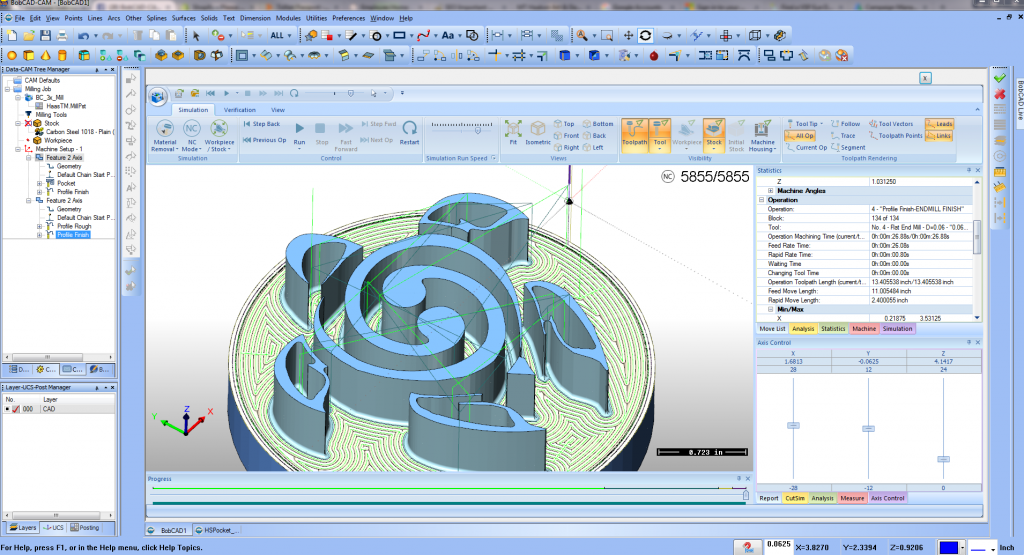

Траектории

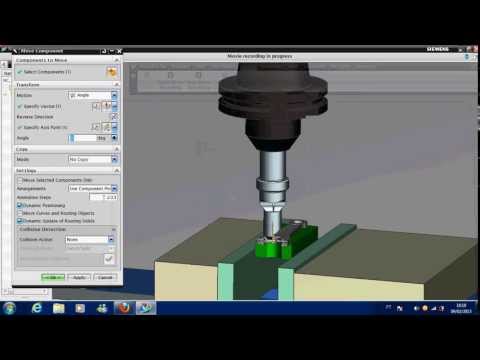

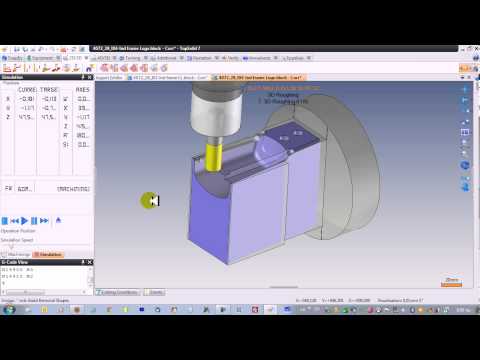

Этап 3. В САМ системе производится
верификация (визуальная проверка)
созданных траекторий. Если на этом этапе
обнаруживаются какие-либо ошибки, то
программист может легко их исправить,
вернувшись к предыдущему этапу.
Верификация
Этап 4. Финальным продуктом САМ системы является код
управляющей программы. Этот код формируется при помощи
постпроцессора, который форматирует УП под требования конкретного
станка и системы ЧПУ.
Постпроцессор – программа, которая преобразует файл траектории
движения инструмента и технологических команд (промежуточный
файл), сформированный CAD/САМ системой, в файл УП в строгом
соответствии с форматом программирования конкретного станка с
ЧПУ. В ряде отечественных систем постпроцессоры называются
паспортами.
Виды моделирования (проектирования)
Варианты геометрического представления детали в CAD системе:
Плоское или двумерное проектирование – представление геометрии детали в плоскости. Позволяет быстро создавать различные
геометрические элементы, копировать фрагменты, автоматически
наносить штриховку и проставлять размеры. Основными инструментами при плоском проектировании являются линии, дуги и кривые.
2D геометрия

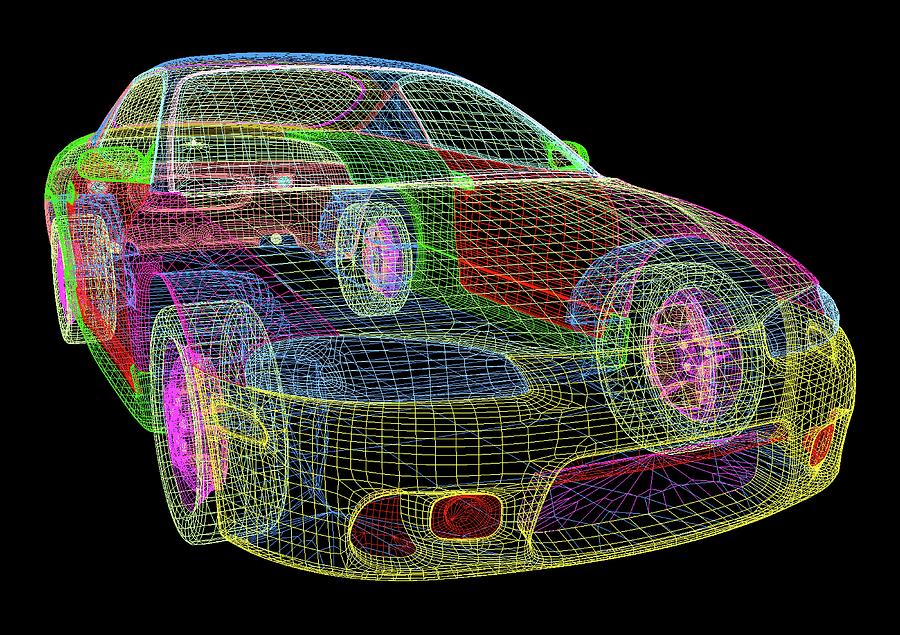

Каркасное моделирование – представление геометрии детали в
трехмерном пространстве. Описывается положение ее контуров и
граней. Каркасная модель в отличие от плоского электронного чертежа предоставляет САМ системе частичную информацию о глубине
геометрии.
Каркасная модель
Объемное или 3D моделирование – однозначное представление
геометрии всей детали.
Системы объемного моделирования базируются на методах
построения поверхностей и твердотельных моделей.
Поверхностное моделирование – представление геометрии
детали в виде набора ограничивающих поверхностей (сечений).
Инженер-конструктор в ходе
проектирование принимает во
внимание сечения, виды и
осевые линии деталей.
Поверхностная модель

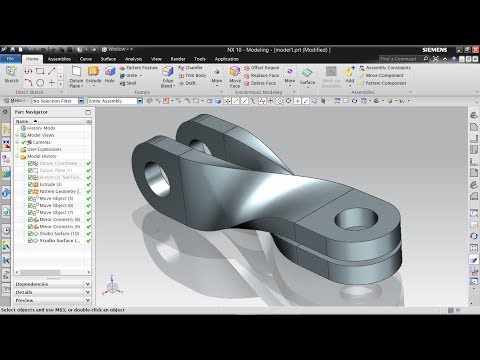

Твердотельное моделирование – представление геометрии
детали в виде твердых тел, создаваемых на основе эскизов. Для
построения твердого тела используются такие операции как выдавливание, вырезание и вращение эскиза. Булевы операции позволяют
складывать, вычитать и объединять различные твердые тела для
создания 3D модели изделия. В отличие от поверхностных моделей,
твердотельная модель не является пустой внутри. Она обладает
некоторой математической плотностью и массой. На сегодняшний день
твердотельные модели – наиболее популярная основа для расчета
траекторий в САМ системе.
Одно из главных преимуществ
способа – возможность осуществления параметризации, т.е.
изменения в любой момент времени размеров и характеристик
твердого тела, путем изменения
числовых значений соответствующих параметров.
Выдавливание (Extrude) плоского эскиза
для создания твердотельной модели.
Одним из наиболее удобных и быстрых способов моделирования является
создание трехмерных объектов при помощи булевых операций. Например,
если два объекта пересекаются, на их основе можно создать третий объект,
который будет представлять собой результат сложения, вычитания или
пересечения исходных объектов.
Расположение объектов перед
выполнением булевых операций
Объекты после выполнения булевой
операции Union Сложение)
Объекты после выполнения булевой
операции Intersection (Пересечение)
Объекты после выполнения булевой
операции Subtraction (Исключение)
Уровни САМ системы
САМ системы имеют модульный принцип построения и предназначены для автоматического создания УП на основе
геометрической информации, подготовленной в CAD системе.
Главные преимущества, которые получает технолог при
взаимодействии с системой, заключаются в наглядности работы,
удобстве выбора геометрии, высокой скорости расчетов, возможности проверки и редактирования созданных траекторий.
Различные САМ системы могут отличаться друг от друга областью
применения и возможностями.
• 2.5-й осевая обработка. На этом уровне система позволяет
рассчитывать траектории для простого 2-х координатного фрезерования и обработки отверстий.
• 3-х осевая обработка с позиционированием по 4-ой оси. На
этом уровне возможно работать с 3D моделями. Система способна
генерировать УП для объемной обработки.

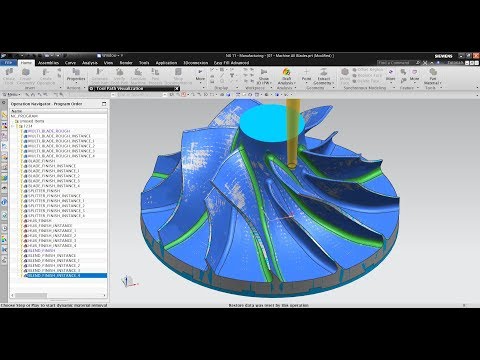

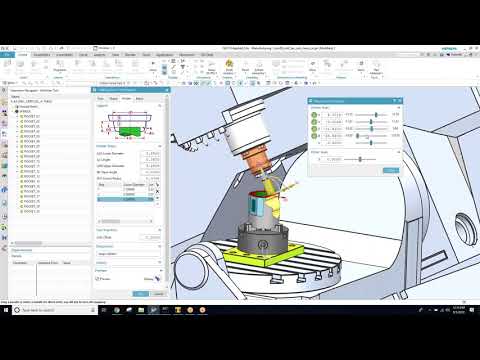

• Многоосевая обработка. В этом случае система предназначена для работы с самым современным оборудованием и способна
создавать УП для 5-ти осевого фрезерования самых сложных деталей.
Геометрия и траектория
Геометрия детали изготовленной на станке с ЧПУ отличается от
истинной геометрии CAD модели. Расчеты траекторий движения
инструмента САМ система осуществляет при помощи аппроксимации
прямыми линиями с определенной точностью.
Линейная
аппроксимация эллипса
в САМ системе
выполняется с заданной
точностью, которую
устанавливает технолог программист
Траектория эллипса получаемая на станке с ЧПУ при
помощи линейной интерполяции
Алгоритм работы в CAM системе.
Выбор геометрии. Первым действием технолога-программиста является
выбор геометрических элементов, подлежащих обработке. Такие
геометрические элементы называются рабочими или обрабатываемыми. Это
могут быть линии, поверхности, грани и ребра 3D моделей и т.д. Некоторые
САМ системы требуют определения геометрии заготовки уже на начальном
этапе проектирования обработки, т.е. система “видит” заготовку и рассчитывает
траектории исходя из действительного припуска.

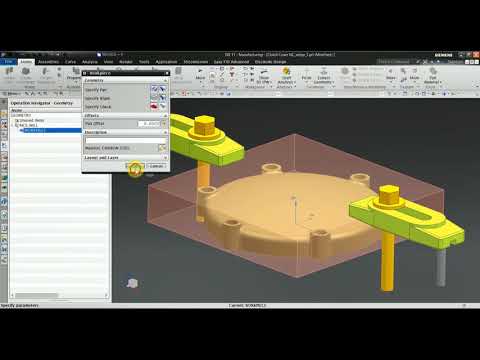

Способы задания заготовки
В виде цилиндра
В виде параллелепипеда
Произвольной формы
Выбирая геометрические элементы, подлежащие обработке технолог должен
учитывать положение детали и заготовки относительно нулевой точки. Такой
учет осуществляют либо путем смещения 3D модели детали относительно нулевой
точки, таким образом, чтобы выбранный элемент совпал с ней, либо путем смещения
нулевой точки относительно модели, “привязывая” ее к определенному
геометрическому элементу.
Выбор стратегии и инструмента, назначение режимов обработки
Под стратегией обработки детали или конструкторско-технологического
элемента (КТЭ) детали понимается последовательность применения
металлообрабатывающего инструмента и траектория его движения,
позволяющие получить требуемую форму, заданное качество и точность
обработки.
Современная САМ система обычно имеет большой набор стратегий и
позволяет выполнить обработку одной и той же детали разными способами.
Условно все стратегии можно разделить на черновые и чистовые, стратегии
плоской и объемной обработки.
Стратегии плоской обработки применяются при работе с 2D геометрией. В этом случае не требуется большого разнообразия вся обработка сводится к фрезерованию контура или плоскости,
выборке кармана и обработке
отверстий.
Контурная стратегия (Contour). для
чернового фрезерования указывается
количество проходов и шаг между
ними (перекрытие)
Обработка кармана (Pocket). Эта
стратегия предназначена для выборки
замкнутых областей. Основными
параметрами являются: шаг между
проходами фрезы и тип траектории
(параллельная, спиральная, зигзаг и
др.)
Обработка плоскости (Face).
Основными параметрами для этой
стратегии являются: шаг между
проходами фрезы и угол обработки
(45 градусов в данном примере)
Обработка отверстий – сверление
(Drill), нарезание резьбы (Tlireading),
растачивание (Boring). Основные
параметры – тип операции и глубина
обработки.
Объемная обработка
Стратегии объемной обработки предназначены для работы с 3D
моделями. Эти стратегии отличаются большим разнообразием, однако
все они условно могут быть также разделены на черновые и
чистовые.
Стратегии объемной черновой обработки предназначены для
быстрой послойной выборки большого объема материала и подготовки
детали к последующей чистовой обработке.
Стратегии объемной чистовой обработки используются для
окончательного фрезерования поверхностей с требуемым качеством.
Зачастую при объемном чистовом фрезеровании управление
перемещением режущего инструмента осуществляется одновременно
минимум по трем координатам. В подобных случаях произвести
расчет перемещения инструмента самостоятельно, без использования
CAD/САМ системы чрезвычайно трудно.
Обработка кармана стратегия, предназначенная для
эффективного удаления материала из закрытых или открытых
карманов. Современная
CAD/САМ система выбирает
оптимальную схему фрезерования, обеспечивая максимальную
производительность и минимальное число холостых ходов. Как
правило, эта стратегия заключается в последовательной
послойной выборке материала
и выполнении заключительного чистового обхода контура
на окончательной глубине.
Послойная обработка кармана и
контура
Послойная обработка кармана
Стратегия радиальной обработки обычно применяется для черновой или чистовой обработки деталей круглой формы. Перемещение
инструмента в этой стратегии
производится от центра детали к ее
внешним границам (или наоборот) с
постепенным изменением угла в
плоскости обработки.
Стратегия черновой вертикальной
выборки используется для обработки глубоких впадин и карманов
используя движения аналогичные
сверлению.
Стратегия черновой вертикальной
выборки
Черновая радиальная обработка
Стратегия контурной обработки используется для черновой или
чистовой контурной обработки деталей произвольной формы.
Суть стратегии заключается в удалении припуска за счет проходов
фрезы по контурам, созданным путем “смещения” границ текущего
слоя по Z.
Объемная контурная
обработка
Бэкплот и верификация
В настоящее время любая САМ система имеет функции для
проверки правильности созданных траекторий.

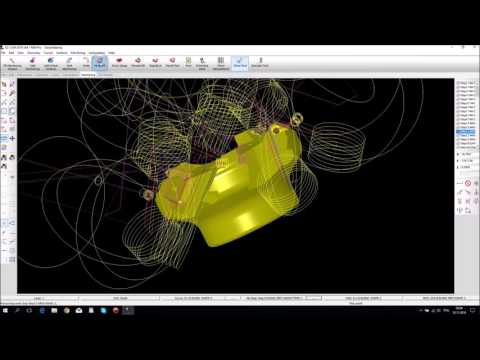

Функция бэкплота (Backplot) позволяет программисту отслеживать
перемещения режущего инструмента. При этом он может наблюдать за
траекторией центра инструмента и самим инструментом прямо на 3D
модели. Как правило, бэкплот используется для предварительной
проверки рассчитанных траекторий и настройки технологических параметров операции. Окончательная проверка обычно осуществляется с
помощью верификации.
Траектория перемещения
центра инструмента в режиме
«Backplot»
Основной смысл верификации заключается в демонстрации
процесса удаления материала заготовки и возможности посмотреть на
окончательный результат работы УП – модель изготовленной детали.
Полученную «виртуальную» деталь можно рассмотреть с разных
сторон. Можно увидеть, все ли элементы выполнены правильно, и
даже разглядеть гребешки на материале, оставшиеся от инструмента.
Верификация может быть твердотельной или растровой.
В случае твердотельной верификации, система работает с трехмерной
моделью заготовки и позволяет
реализовать множество полезных
функций. К примеру, измерить
обработанную деталь или экспортировать
ее в CAD систему для дальнейшей
работы.
Растровая верификация лишь имитирует работу с трехмерной
моделью и применяется сейчас только в “слабых” системах.
Поспроцессирование
Результатом предыдущих этапов проектирования ТП является
сформированная траектория перемещения инструмента для определенной операции. Информацию об этой траектории, всех координатах и инструменте система записывает в специальный промежуточный файл. Этот файл может быть не похож на обычную программу
обработки, то есть, в нем нет G и М кодов. Этот файл является лишь
объектом для верификации и бэкплота.
Постпроцессор – программа преобразующая созданный в САМ
системе промежуточный файл в программу обработки в строгом
соответствии с форматом программирования конкретного станка с
ЧПУ.
Схема получения УП
для конкретного
комплекса “Станок система ЧПУ”.
Вопросы для самоконтроля.
1. Какие методы программирования используют при создании УП?
2. Что понимают под CAD/CAM/CAE системами?
3. Как ранжированы CAD/CAM/CAE системы?
4. Какие основные этапы содержит схема работ с CAD/CAM
системами?
5. Что понимают под постпроцессором?
6. Какие виды проектирования (моделирования) используют в CAD
системах и в чем их отличие?
7. Какие преимущества обеспечивают CAM системы при создании
УП?
8. Назовите последовательность и этапы работ выполняемых при
создании УП с использованием CAM систем. В чем сущность
термина «выбор геометрии заготовки» и какие способы задания
заготовки используют?
9. Что понимают под термином «стратегия обработки» и какие виды
стратегий (3…4 вида) используются в процессе создании УП?
10. Что означают термины «бэкплот и верификация»?
10

English     Русский Правила

Отчеты об исследованиях рынка CAD/CAM/CAE и анализ отрасли CAD/CAM/CAE

• Программное обеспечение для дизайна, редактирования и рендеринга Брифинг о мировом рынке 2023

  19 января 2023  | Опубликовано: The Business Research Company  | 1 500 долларов США

  … на 3,5%. По потреблению на душу населения рынок составил 6,1 доллара, а по мировому ВВП рынок составил 0,04%. Программное обеспечение для дизайна, редактирования и рендеринга было пятым по величине сегментом в информационном … Подробнее

• Мировой рынок зубных имплантатов (по материалам, продуктам, дизайну и регионам): выводы и прогноз потенциального воздействия COVID-19 (2023–2027)

  11 января 2023  | Опубликовано: Koncept Analytics  | 1 400 долларов США

  . .. 2027, среднегодовой рост на 6,31% за период 2023-2027 гг. Такие факторы, как рост гериатрического населения, растущая забота о здоровье полости рта, расширение организаций стоматологического обслуживания, рост предпочтения косметической стоматологии и … Подробнее

• Услуги по построению, печати, конвертации и миграции данных за 2023 г. Отчет о размере и росте мирового рынка с учетом влияния COVID-19 и риска рецессии

  02 января 2023  | Опубликовано: Kentley Insights  | 295

  долларов США

  … Отчет о росте охватывает размер рынка, выручку, рост и долю в 4 регионах мира (Америка, Европа, Азия и Океания, Африка и Ближний Восток), 22 субрегионах и 216 странах. Цифры с 2014 по 2022 год, с … Подробнее

• Обновление CAD/CAM, январь 2023 г.

  01 января 2023  | Опубликовано: Worldwide Videotex  | 25

  долларов США

  … стратегии, исследования и разработки. Некоторые из конкретных приложений, которые рассматриваются, включают анимацию, сети САПР, трехмерное моделирование и базы данных САПР для различных отраслей, от аэрокосмической, автомобильной, архитектурной до развлекательной, тяжелой … Подробнее

• Информационное моделирование зданий (BIM)

  01 января 2023  | Опубликовано: Глобальные отраслевые аналитики  | 4 950 долларов США

  … этот год и роль войны в создании глобальной нестабильности означают, что проблемы на инфляционном фронте еще не закончились. Продовольственная и топливная инфляция останется постоянной экономической проблемой. Более высокая розничная инфляция … Подробнее

• Отчет об исследовании мирового рынка рабочих станций САПР за 2022 г. — размер рынка, текущие выводы и тенденции развития

  27 декабря 2022  | Опубликовано: Maia Research  | 3 450 долларов США

  . .. ландшафт, недавнее состояние и тенденции развития. Кроме того, в отчете представлены стратегии для компаний по преодолению угроз, связанных с COVID-19. Технологические инновации и прогресс еще больше оптимизируют производительность продукта, позволяя ему приобретать … Подробнее

• 3D-печать в медицинских устройствах — Thematic Intelligence

  16 декабря 2022  | Опубликовано: GlobalData  | 995

  долларов США

  … заменяет традиционные подходы к разработке прототипов в различных отраслях, а использование в медицине является быстрорастущей областью. По оценкам GlobalData, к 2026 году 3D-печать станет отраслью с оборотом в 43 миллиарда долларов, а совокупный ежегодный рост составит … Подробнее

• Глобальный прогноз рынка информационного моделирования зданий на 2023 г. (прогноз на 2024-2029 гг.) – Отчет о высоких технологиях и развивающихся рынках

  15 декабря 2022  | Опубликовано: Barnes Reports  | 950 долларов США

  . .. стран. Ожидается, что мировой рынок вырастет с xx миллиардов долларов США в 2024 году до xx миллиардов долларов США к 2029 году со среднегодовым темпом роста xx% в период с 2024 по 2029 год. Оценки продаж оборудования или материалов … Подробнее

• Глобальный отчет об исследовании рынка инженерного программного обеспечения (CAD, CAM, CAE, AEC и EDA) за 2022 г. — размер рынка, текущие выводы и тенденции развития

  06 декабря 2022  | Опубликовано: Maia Research  | 3 450 долларов США

  … программное обеспечение, программное обеспечение для автоматизированного проектирования (CAE), программное обеспечение для автоматизированного производства (CAM), программное обеспечение для автоматизации электронного проектирования (EDA), а также программное обеспечение для архитектуры, проектирования и строительства (AEC). Это программное обеспечение используется в различных инженерных дисциплинах, таких как электроника и техника связи, . .. Подробнее

• Обновление CAD/CAM, декабрь 2022 г.

  01 декабря 2022  | Опубликовано: Worldwide Videotex  | 25

  долларов США

  … стратегии, исследования и разработки. Некоторые из конкретных приложений, которые рассматриваются, включают анимацию, сети САПР, трехмерное моделирование и базы данных САПР для различных отраслей, от аэрокосмической, автомобильной, архитектурной до развлекательной, тяжелой … Подробнее

• Размер рынка стоматологических CAD/CAM-систем по типу (лабораторные системы, офисные системы), по компонентам (аппаратное обеспечение {фрезерные станки, стоматологические 3D-принтеры, сканеры}, программное обеспечение {облачное/веб-ориентированное, локальное}), по компонентам Конечное использование (стоматологические клиники, стоматологические лаборатории, стоматологические фрезерные центры), отчет об анализе отрасли, региональный прогноз, потенциал роста, доля конкурентного рынка и прогноз, 2023–2032

  18 ноября 2022  | Опубликовано: Global Market Insights  | 5 150 долларов США

  . .. Отчет, региональный обзор, потенциал роста, доля конкурентного рынка и прогноз на 2023–2032 гг. Ожидается, что мировой рынок стоматологических CAD/CAM будет экспоненциально расширяться до 2032 г. благодаря растущим технологическим достижениям в этом секторе. Один из … Подробнее

• Мировой рынок дигитайзеров 2023-2027

  15 ноября 2022  | Опубликовано: TechNavio  | 2 500 долларов США

  … рынок дигитайзеров предоставляет целостный анализ, размер и прогноз рынка, тенденции, факторы роста и проблемы, а также анализ поставщиков, охватывающий около 25 поставщиков. Отчет предлагает актуальный анализ текущего глобального … Подробнее

• Глобальный прогноз рынка 3D-метрологии на 2023 г. (прогноз на 2024–2029 гг.) – Отчет о высоких технологиях и развивающихся рынках

  15 ноября 2022  | Опубликовано: Barnes Reports  | 9 долларов США50

  . .. Ожидается, что мировой рынок вырастет с xx миллиардов долларов США в 2024 году до xx миллиардов долларов США к 2029 году при среднегодовом темпе роста xx% в период с 2024 по 2029 год. Оценки продаж оборудования или материалов (продукт … Подробнее

• Глобальный прогноз рынка 4D-печати в здравоохранении на 2023 год (прогноз на 2024–2029 годы) — Отчет о высоких технологиях и развивающихся рынках

  15 ноября 2022  | Опубликовано: Barnes Reports  | 9 долларов США50

  … 50 стран. Ожидается, что мировой рынок вырастет с xx миллиардов долларов США в 2024 году до xx миллиардов долларов США к 2029 году при среднегодовом темпе роста xx% в период с 2024 по 2029 год. Оценки оборудования или материалов … Подробнее

• Прогнозы рынка автоматизированного проектирования до 2028 г. — глобальный анализ по типу (анализ конечных элементов (FEA), вычислительная гидродинамика (CFD), многотельная динамика и другие типы), по развертыванию (локальное и облачное), по конечному пользователю (автомобильная, оборонная и аэрокосмическая промышленность, электроника и другие конечные пользователи) и география

  11 ноября 2022  | Опубликовано: Stratistics Market Research Consulting  | 4 150 долларов США

  . .. Оборона и аэрокосмическая промышленность, электроника и другие конечные пользователи) и география По данным Stratistics MRC, мировой рынок автоматизированного проектирования оценивается в 6,44 миллиарда долларов в 2022 году и, как ожидается, достигнет 12,71 миллиарда долларов к … Подробнее

• Мировой рынок стоматологических CAD-CAM 2023-2027

  11 ноября 2022  | Опубликовано: TechNavio  | 2 500 долларов США

  … Наш отчет о рынке стоматологических CAD-CAM предоставляет целостный анализ, размер рынка и прогноз, тенденции, факторы роста и проблемы, а также анализ поставщиков, охватывающий около 25 поставщиков. Отчет предлагает актуальный анализ … Подробнее

• Мультимедийное, графическое и издательское программное обеспечение

  7 ноября 2022  | Опубликовано: First Research, Inc.  | 129 долларов США

  … издательство. Крупные компании включают Adobe Systems, Autodesk, Avid Technology и Tableau Software (все базируются в США), а также Corel (Канада), Cyberlink (Тайвань), Sketch BV (Нидерланды) и Wix (Израиль). КОНКУРЕНТНЫЙ ЛАНДШАФТ Спрос … Подробнее

• Обновление CAD/CAM, ноябрь 2022 г.

  01 ноября 2022  | Опубликовано: Worldwide Videotex  | 25

  долларов США

  … стратегии, исследования и разработки. Некоторые из конкретных приложений, которые рассматриваются, включают анимацию, сети САПР, трехмерное моделирование и базы данных САПР для различных отраслей, от аэрокосмической, автомобильной, архитектурной до развлекательной, тяжелой … Подробнее

• Рынок стоматологических САПР — рост, тенденции, влияние COVID-19 и прогнозы (2022–2027)

  31 октября 2022  | Опубликовано: Mordor Intelligence Inc | 4 750 долларов США

  … повышенное внимание во время нынешней пандемии COVID-19, поскольку стоматологические процедуры считаются одним из наиболее мощных источников передачи вируса. Согласно исследованию, опубликованному в BMC Oral Health, под названием «Риск передачи COVID-19 и . .. Подробнее

• Мировой рынок интраоральных сканеров, 2023-2027 гг.

  25 октября 2022  | Опубликовано: TechNavio  | 2 500 долларов США

  … В нашем отчете о рынке интраоральных сканеров представлен целостный анализ, размер рынка и прогноз, тенденции, факторы роста и проблемы, а также анализ поставщиков, охватывающий около 25 поставщиков. Отчет предлагает актуальный анализ … Подробнее

• CAD в отчете о размере рынка, доле и тенденциях рынка одежды, 2022-2030 гг.

  14 октября 2022  | Опубликовано: Straits Research  | 4 250 долларов США

  … что может изменить рыночную динамику отрасли. Он обеспечивает углубленный анализ сегментов рынка, включая типы, области применения и анализ конкурентов. Глобальный размер рынка CAD в одежде достигнет долларов США … Подробнее

• Рынок предприятий на основе моделей — рост, тенденции, влияние COVID-19 и прогнозы (2022–2027)

  13 октября 2022  | Опубликовано: Mordor Intelligence Inc | 4 750 долларов США

  . .. достичь 30,54 млрд долларов США к 2027 году, зарегистрировав среднегодовой темп роста в 16,77% с 2022 по 2027 год (далее — прогнозный период). Основные моменты Растущее внедрение 3D-технологий в различных отраслях промышленности … Подробнее

• Рынок совместных роботов — рост, тенденции, влияние COVID-19 и прогнозы (2022–2027)

  13 октября 2022  | Опубликовано: Mordor Intelligence Inc | 4 750 долларов США

  … роботы, используемые в автомобильной промышленности, более эффективны и экономичны благодаря их новым уровням скорости, точности, точности, гибкости и маневренности. Сложность производства легковых автомобилей увеличилась за последние десять … Подробнее

• Рост мирового рынка автоматизированного проектирования электрических систем (ECAD) (состояние и перспективы) 2022-2028

  12 октября 2022  | Опубликовано: LP Information, Inc.  | 3 660 долларов США

  . .. (ИС). Программное обеспечение ECAD позволяет инженерам-электрикам создавать и изменять схемы и макеты, включая 2D- и 3D-модели. Программное обеспечение ECAD (электронное автоматизированное проектирование) используется для проектирования и создания электронных структур. Программное обеспечение MCAD (механическое автоматизированное проектирование) … Подробнее

• Рынок автоматизации электронного проектирования: глобальные отраслевые тенденции, доля, размер, рост, возможности и прогноз на 2022–2027 годы

  12 октября 2022  | Опубликовано: IMARC Services Pvt. ООО | 2 499

  долларов США

  … к 2027 году достигнет 15,8 миллиардов долларов США, демонстрируя темпы роста (CAGR) на уровне 8,1% в течение 2022-2027 годов. Принимая во внимание неопределенность COVID-19, мы постоянно отслеживаем и оцениваем как прямые, так и … Подробнее

Траектория мирового рынка инженерного программного обеспечения (CAD, CAM, CAE, AEC и EDA) стоимостью 32,6 миллиарда долларов и аналитика до 2026 г.

— ResearchAndMarkets.com

ДУБЛИН — (BUSINESS WIRE) — Отчет «Инженерное программное обеспечение (CAD, CAM, CAE, AEC и EDA) — глобальная рыночная траектория и аналитика» добавлен в предложение ResearchAndMarkets.com .

Объем мирового рынка инженерного программного обеспечения (CAD, CAM, CAE, AEC и EDA) к 2026 году достигнет 50,2 млрд долларов

Мировой рынок инженерного программного обеспечения (CAD, CAM, CAE, AEC и EDA), оцениваемый в 32,6 млрд долларов США в 2022 году, по прогнозам, достигнет пересмотренного размера в 50,2 млрд долларов США к 2026 году, увеличившись в среднем на 90,7% за период анализа.

Рост на мировом рынке обусловлен растущим внедрением в различных отраслях и значительным вкладом различных сегментов программного обеспечения. Ожидается, что рынок станет свидетелем огромного роста благодаря все более широкому внедрению интегрированных решений и автоматизации в нескольких отраслях, от информационных технологий, энергетики и автомобилестроения до телекоммуникаций, средств массовой информации и развлечений.

Росту рынка также способствует растущее распространение мобильных устройств, таких как смартфоны, ноутбуки и планшеты, в которых улучшен доступ к этим программным решениям. Растущая индустриализация наряду с внедрением новых технологий, таких как автоматизация, искусственный интеллект, Интернет вещей и 3D-печать, открывает новые возможности для роста.

Рынок также будет стимулироваться ожидаемым увеличением инвестиций региональных правительств в развитие производственных секторов в своих странах. Быстрая автоматизация промышленных операций и оборудования будет стимулировать спрос на инженерное программное обеспечение, такое как CAD, CAM и CAE, среди прочего.

Прогнозируется, что в сегменте автоматизированного проектирования (CAE), одном из сегментов, проанализированных в отчете, среднегодовой темп роста составит 9,1%, а к концу периода анализа он достигнет 9,6 млрд долларов США. После тщательного анализа последствий пандемии и вызванного ею экономического кризиса для бизнеса рост в сегменте Electronic Design Automation (EDA) скорректирован до пересмотренных 90,8% CAGR на следующий 7-летний период.

Программное обеспечение CAE, включающее анализ конечных элементов (FEA), вычислительную гидродинамику (CFD), динамику нескольких тел (MDB) и возможности оптимизации, облегчает моделирование, проверку и оптимизацию производственных инструментов и продуктов. Ожидается, что сегмент программного обеспечения Electronic Design Automation (EDA) будет демонстрировать устойчивый рост благодаря технологическому прогрессу и растущему внедрению среди производственных подразделений для улучшения программирования и контроля над аспектами программирования.

Рынок США оценивается в 9,6 млрд долларов в 2022 году, в то время как Китай, по прогнозам, достигнет 6,6 млрд долларов к 2026 году

Рынок инженерного программного обеспечения (CAD, CAM, CAE, AEC и EDA) в США оценивается в 9,6 млрд долларов США в 2022 году. Прогнозируется, что Китай, вторая по величине экономика в мире, достигнет прогнозируемого размера рынка в 6,6 млрд долларов США. к 2026 году отстает от CAGR на 12,2% за период анализа.

Среди других заслуживающих внимания географических рынков — Япония и Канада, каждый из которых, по прогнозам, вырастет на 8,1% и 90,3% соответственно за анализируемый период. Прогнозируется, что в Европе рост в Германии составит примерно 8,7% CAGR. Северная Америка и европейские регионы представляют собой ключевые рынки из-за растущего проникновения программного обеспечения CAD и CAM в различные отрасли.

Ожидается, что растущее внедрение облачных программных решений, внедрение новых приложений для смартфонов и планшетов, а также растущее признание программного обеспечения САПР в оборонной и аэрокосмической промышленности для создания прототипов, что позволит инженерам создавать, разрабатывать и совершенствовать конструкции самолетов. рост.

Рост в Азиатско-Тихоокеанском регионе обусловлен быстрой индустриализацией наряду с инвестициями в ИТ-инфраструктуру. Ожидается, что эти инженерные программные решения найдут все большее распространение в производственном и строительном секторах.

Сегмент архитектуры, проектирования и строительства (AEC) достигнет 10,7 млрд долларов к 2026 году

Программное обеспечение Architectural, Engineering & Construction (AEC) предназначено для отрасли, включающей жилые и нежилые конструкции и общую инфраструктуру. Инструменты AEC помогают инженерам, проектировщикам и подрядчикам в поддержке проектов от раннего проектирования до строительства.

Программное обеспечение и инструменты позволяют создавать высокоэффективную и высококачественную инфраструктуру и проекты зданий, что приводит к оптимизации проектов, максимальной конструктивности и лучшей координации проектов. В глобальном сегменте архитектуры, проектирования и строительства (AEC) США, Канада, Япония, Китай и Европа будут обеспечивать среднегодовой темп роста в 9,3% для этого сегмента.

Эти региональные рынки, на которые приходится совокупный размер рынка в 5,3 миллиарда долларов США, достигнут прогнозируемого размера в 9 долларов США. 0,9 млрд к концу периода анализа. Китай останется одним из самых быстрорастущих в этом кластере региональных рынков. Ожидается, что к 2026 году рынок Азиатско-Тихоокеанского региона, возглавляемый такими странами, как Австралия, Индия и Южная Корея, достигнет 1,1 миллиарда долларов США.

Что нового в 2022 году?

• Глобальная конкурентоспособность и процентная доля основных конкурентов на рынке
• Присутствие на рынке в нескольких регионах — сильное/активное/нишевое/незначительное
• Онлайн интерактивные одноранговые совместные обновления на заказ
• Доступ к цифровым архивам
• Бесплатные обновления в течение одного года

Ключевые темы:

I. МЕТОДОЛОГИЯ

II. РЕЗЮМЕ

1. ОБЗОР РЫНКА

• Пандемический кризис ослабляет экономическую среду, вызывая отрицательную волну ВВП и рынка инженерного программного обеспечения Denting
• Промышленная активность в ближайшей перспективе останется на низком уровне
• Введение в инженерное программное обеспечение
• Сосредоточьтесь на программах автоматизации и интегрированных решений. Рынок инженерного программного обеспечения для долгосрочного успеха: перспективы
• САПР остается ключевым игроком на рынке инженерного программного обеспечения
• Дизайн продукта и тестирование, а также автоматизация проектирования для управления рынком
• Региональный анализ: пока господствуют развитые рынки, Азиатско-Тихоокеанский регион продемонстрирует самый быстрый рост
• Конкурсный сценарий
• Недавняя активность на рынке
• Выберите глобальные бренды
• Инженерное программное обеспечение (CAD, CAM, CAE, AEC и EDA) — доля рынка ключевых мировых конкурентов в процентах в 2022 г. (E)
• Присутствие на конкурентном рынке — сильное/активное/нишевое/незначительное для игроков по всему миру в 2022 г. (E)

2. СОСРЕДОТОЧЕНИЕ НА ИЗБРАННЫХ ИГРОКАХ (всего 24115 избранных)

• Ансис, Инк.
• Аутодеск, Инк.
• AVEVA Group plc
• Бентли Системс, Инк.
