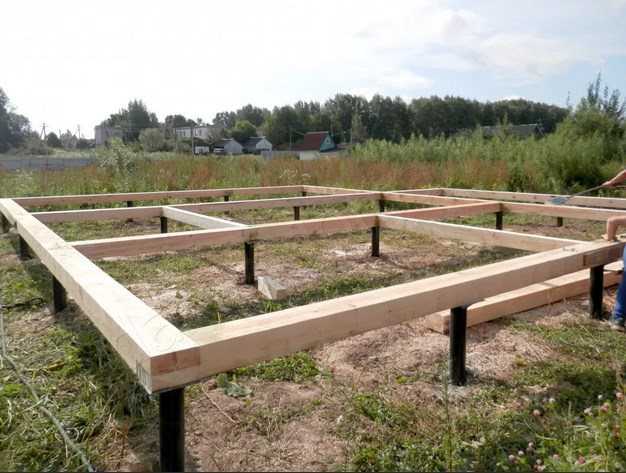

Обвязка свайного фундамента брусом – СВАЙНОЕ ДЕЛО

Свайные фундаменты доступны по цене, надежны и просты в установке. Если при монтаже не допущено технологических нарушений, то такое основание будет долговечным. Особое внимание следует уделить и процессу обвязки. Монтаж ростверка позволяет равномерно распределить нагрузку.

Обвязкой называют соединение свай в единую конструкцию. Это позволяет не только равномерно распределить нагрузку, но и повысить прочность конструкции, обеспечить слой гидроизоляции между постройкой и грунтом.

В качестве обвязочного материала можно использовать швеллер, двутавр и т.д. Самый доступный по цене вариант – дерево. При выборе материала следует учитывать вес и конструктивные особенности постройки. Если строение имеет небольшой вес, то в качестве обвязочного материала подойдет брус. Этот материал универсален, прост в установке.

Дерево подвержено гниению, поэтому требуется своевременная обработка антисептиком. Он обеспечит материалу долговечность и надежную защиту от грибка.

Кроме того, необходимо нанести на древесину огнеупорные средства. Это особенно актуально для хвойных пород, в которых содержатся горючие смолы.

Предварительно выпиливаются угловые элементы, которые потом будут соединять брус в единую конструкцию. Тип таких уголков зависит от особенностей соединения бруса в обвязке.

Сами винтовые сваи обрабатываются защищающим от коррозии покрытием. К их верхушкам приваривают металлические оголовки. Это позволяет создать достаточно широкую площадку для обвязки. Между стыками бруса нужно проложить джутовую ленту, чтобы не появились «мостики холода».

Брус фиксируют «в пол дерева» или «в лапу». Первый вариант предусматривает выполнение сечения под прямым углом. Размер среза соответствует ширине бруса. Во втором случае срез выполняется под произвольным углом. Оба варианта предусматривают соединение бруса в замок, укрепление которого затем выполняется за счет вспомогательных деталей.

Сначала следует подготовить опоры. Установленные в грунт сваи обрезают по одной высоте. К верхушкам свай привариваются оголовки. Это позволяет создать достаточно широкую квадратную площадку, на которую монтируется ростверк.

Затем нужно подготовить материал: рассчитать подходящие размеры бруса, вырезать стыки, подобрать способ крепления. Размер бруса должен совпадать с размерами стен дома.

Далее между брусом и металлом прокладывают гидроизоляционный материал. Обычно в его качестве используется рубероид. Потом балки укладывают, закрепляют и фиксируют. Ниже этот процесс рассмотрен подробнее.

Начинать соединение бруса в обвязке следует с определения первого внешнего угла. Для этого потребуется взять две смежные балки, состыкованные и выровненные под одним углом.

Брус укладывается поэтапно. Начинать следует с углов дома. Постоянно контролируется горизонтальность укладки, чтобы не допустить перекосов. С этой же целью диагонали обвязки несколько раз проверяются до того, как обвязка будет закреплена.

Готовую конструкцию крепят хомутами или на резьбу. В первом случае поверх балки кладут П-образный хомут. Его края спускают по бокам бруса и крепят к свае. При втором – используются проходящие сквозь балку саморезы.

Существует двойной вариант обвязки, когда поверх одного венца из бруса ставят второй. Для него используются балки меньшего сечения, которые монтируются торцом. Двойная обвязка не только делает возводимую постройку прочнее, но и утепляет ее.

Гидроизоляцию производить необязательно, но в этом случае влага впитается в брус, что снизит срок его эксплуатации. Рекомендуется все же проложить листы рубероида в тех местах, где соприкасаются две поверхности.

Специалисты рекомендуют использовать для обвязки клееный брус, так как он отличается легкостью и доступен по цене.

Если вы хотите быть уверенным в качестве обвязки, то не выполняйте ее самостоятельно, а доверьте такую работу квалифицированным специалистам.

Поделиться статьёй:

Обвязка свайного фундамента брусом: делаем своими руками

Содержание

Особенности свайной фундаментной основы
Разновидности обвязки
Зачем нужна
Особенности обвязки
Материалы и инструменты
Этапы выполнения работ
Готовим оголовки свай
Крепим брус
Дополнительный крепеж
Проверяем горизонтальный уровень
Советы специалистов
Заключение

Сегодня большой популярностью пользуются фундаментные основания, возведенные по свайным опорам. К числу их достоинств относится быстрота монтажа составляющих элементов. Естественно, что строительные сроки в определенной степени зависят от сложности конструкции, но в среднем такой фундамент строится за два – три дня. Отметим, что для возведения бетонного основания потребуется не меньше одного месяца, потому что придется дожидаться окончательного высыхания бетона. Свайная конструкция устанавливается быстро, отличается небольшими финансовыми расходами. Кроме этого, такой фундамент подходит для участков с любыми почвенными составами. Существует только одна особенность, упускать из внимания которую не рекомендуется – обвязка свайного фундамента брусом.

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

устанавливать их можно на участках с пучинистыми и сложными почвами. Это условие распространяется на строительные площадки, имеющие уклоны, когда особенности рельефа не позволяют устраивать другие фундаменты;
продолжительный эксплуатационный период. Если полностью соблюдать технологические особенности монтажных работ и использовать качественные материалы, то при правильной эксплуатации свайная фундаментная основа прослужит вам не менее ста лет;

приемлемая стоимость материалов и работ;
простота выполнения монтажа. Погрузить винтовые сваи в грунт можно в течение нескольких часов, используя для этого специальную технику. При наличии достаточного количества работников такой процесс выполняется вручную.

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания.

При установке свайной фундаментной основы придется учесть и тот факт, что конструкция не будет иметь сплошной опоры, что создаст определенные затруднения при строительстве межкомнатных перегородок. Но такую проблему можно решить, выполнив обвязку свай. Если такую процедуру выполнить в соответствии с требованиями, то показатель прочности готового сооружения увеличится.

Разновидности обвязки

Если рассматривать расположение обвязочного пояса относительно поверхности почвы, различаются следующие виды обвязки:

заглубленную – погружается в землю так, чтобы верхняя поверхность находилась на едином уровне с грунтом;
повышенную – размещается на поверхности почвы;
высокую – приподнята над поверхностью на пятнадцать сантиметров и более.

Последний вариант рекомендуется применять на участках с пучинистыми почвенными составами. Заглубленный тип используется мало и лишь на малопучинистых грунтах.

По используемым материалам обвязки делятся на четыре группы:

швеллерная;
двутавровая;
лента из железобетонного монолита;
брусовая.

Обвязка металлом является более прочной, но монтировать ее сложно. Железобетонные ростверки по показателю надежности не уступают металлическим аналогам, сооружаться могут своими руками, но обладают большими трудозатратами. Следует добавить, что они увеличат строительные сроки, ведь бетону потребуется время до набора окончательной прочности.

Возводя частный дом из легких стройматериалов, в качестве обвязки рекомендуется использовать деревянный брус – прочный, недорогой и легкий в монтаже материал.

Зачем нужна

Чтобы понять, для чего выполняется обвязка фундамента брусом, следует уточнить технологические особенности установки свайной фундаментной основы.

Такие фундаменты зачастую используют под легкие каркасные здания, отличающиеся небольшой удельной массой. Свайное основание существенно выигрывает в денежном отношении, отличается надежностью, не уступая другим своим аналогам.

Сваи представлены погруженными в почву столбами, расположенными друг от друга с определенным шагом. Но как бы не были надежны опоры, они не дают стопроцентной гарантии в показателе прочности и исключении перекосов. В этом случае приходится выполнять обвязку, позволяющую идеальным образом решить названные проблемы.

Процесс обвязки свайного фундамента брусом своими руками должен предусматривать формирование прочного крепежа, с помощью которого установленные опоры соединяются в единую конструкцию.

С помощью такого рабочего этапа получается надежная фундаментная основа, позволяющая в равной степени распределять и выдерживать воздействия нагрузочного характера. Обвязка свай с помощью бруса называется ростверком и признана наиболее эффективным вспомогательным элементом.

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени. Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости.

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

продолжительным эксплуатационным периодом;
хорошим показателем прочности;
низким содержанием влаги;

приемлемой стоимостью.

При покупке пиломатериала проверяйте его на отсутствие трещин, чтобы не снизить качество собранной конструкции. Кроме этого, в расчеты на потребность следует дополнительно заложить от десяти до пятнадцати процентов от общего объема.

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Брусовой материал, размер одной из сторон которого составляет 20 см, монтируется на свайные оголовки меньшей гранью, и высота обвязочного пояса в этом случае составляет 200 мм.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

Материалы и инструменты

Перед тем, как сделать обвязку из бруса для винтового фундамента, следует приготовить все необходимое для работы. Вам потребуются:

уровень и рулетка;
саморезы;
анкера;
рубероид;
сварочный агрегат;
болты для выполнения стяжек;
молоток;
кисти и защитные средства для обработки древесины;
сухой брус.

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

засверливают три – четыре отверстия, с помощью которых процесс крепления деревянного бруса саморезами упрощается;
на оголовках с помощью рубероида или битумного состава устраивается гидроизоляционный слой. Вырезая куски рулонного материала, на каждую сторону рекомендуется оставлять двухсантиметровый запас, облегчающий процесс фиксации.

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Монтажные работы:

установку начинают в местах пересечений балок;
брус стыкуется «в полкорпуса». Иногда используется вариант соединения «в лапу», являющийся более надежным. Чтобы прилегание бруса было плотным, его торцевые участки обрезаются ровно. В местах соединений древесину рекомендуется промазывать клеевым составом;
к подошвам оголовком брус крепится саморезами. Лучше использовать метизы с шестигранными головками – их удобней вкручивать снизу. Для облегчения такой работы предварительно сверлятся небольшие по диаметру отверстия, саморезы затягиваются торцевым ключом;
внутри ростверкового периметра балка врезается «в полкорпуса». Брус до этого в точках соединений оснащают канавками. Затем часть торца подрезается, чтобы брус погрузился в основную обвязку.

Врезаемый элемент должен входить на свое место как можно туже.

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

выполняется разметка, для чего крепежный элемент прикладывается к поверхности балки и обводится маркером;
по нанесенной линии устраивается канавка на 1 и 0.8 см по глубине и ширине соответственно;
места, в которые предстоит погрузить ножки скобы, засверливаются. Предварительно подготовленные отверстия в 5 – 6 мм по диаметру предотвратят образование трещин;
каждая канавка и отверстие обрабатываются антисептическими составами;
начинается забивание стальных скоб, которые должны быть погруженными заподлицо с древесной поверхностью;
в точках пересечений балок используют вариант стыковки «в полдерева». Саморезы вкручивают снизу, забивают четыре скобы, чтобы они образовывали квадрат.

Выступающие над поверхностью металлические скобы создадут определенные сложности для выполнения последующих монтажных работ.

Проверяем горизонтальный уровень

Когда работа по обвязке будет завершена, смонтированная конструкция проверяется на горизонтальное расположение с помощью строительного или водяного уровня. Между двумя углами, находящимися в противоположных местах, допускаются перепады в диагоналях, не превышающие пяти миллиметров. Каждый параметр подготовленной обвязки должен в точности соответствовать проекту. Имеющиеся погрешности придется учитывать при строительстве стен.

Советы специалистов

Чтобы узнать, как правильно обвязать свайный фундамент брусом, изучите рекомендации опытных строителей:

перед началом работ по обвязке необходимо удостовериться. Что все сваи установлены на одинаковую высоту. Если это условие не соблюдено, торцевые участки опор подрезаются, либо в брусах устраиваются пазы;
крепежные элементы располагаются по продольной оси бруса, смещения от этого направления не разрешаются, потому что это вызовет неравномерное распределение нагрузочных усилий и уменьшение не только запаса прочности, но и нарушение целостности древесины;
в свайном фундаменте ростверок из деревянного бруса по ширине должен быть в два раза больше сечения свайной опоры. Данное требование обязательно учитывается при подборе строительных материалов;
для облегчения крепления древесины к опорам, при возведении основания заранее устанавливаются закладные элементы, на которые потом крепится деревянный каркас.

Заключение

Успешно проведя все монтажные работы по обустройству обвязки из бруса на свайном фундаменте, вы получите качественное и надежное основание под строительство запроектированного сооружения. Возведенный по сваям ростверок равномерно распределит на опорные элементы нагрузочные усилия, создаваемые объектом, обеспечив этим долговечность здания. Отметим, что все рабочие этапы не вызывают сложностей и легко выполняются своими силами без привлечения строительных бригад. Это поможет вам сэкономить денежные средства, выделенные для строительства дома.

Что такое поперечная балка | Детали соединительной балки | Преимущества использования анкерной балки | Усиление стяжной балки

Важный момент

Что такое поперечная балка?

Балка, которая соединяет две или более колонн или стропил в крыше или ферме крыши или на любой высоте над уровнем пола для придания всей конструкции большей жесткости и устойчивости на уровне фундамента, называется анкерной балкой .

Анкерные балки в основном предусмотрены на ферма крыши и уровень пола и цоколь . Они не могут нести вертикальную нагрузку, такую как стены и т. д.

Анкерные балки иногда работают как ленточные балки , чтобы воспринимать все напряжения из-за эксцентриситета колонны на фундаменте . Анкерные балки используются в качестве фиксирующих элементов для уменьшения неподдерживаемой длины колонны .

Анкерные балки также могут использоваться для поддержки стен или любых других перегородок между ними. Анкерные балки также используются в качестве связующего элемента для защиты дифференциальная осадка между фундаментами по слоям.

Также прочитайте: Что такое кирпичная летучая мышь Коба | Процедура гидроизоляции кирпича Bat Coba | Преимущества и недостатки гидроизоляции Brick Bat Coba

Детали анкерных балок

Когда высота крыши превышает нормальную высоту конструкции, предоставляются эти типов балок .

Они действуют как прерыватель длины в столбцах . Анкерная балка соединяет две или более колонны, чтобы уменьшить их эффективную длину и уменьшить их коэффициент гибкости.

Преимущества использования анкерных балок

Эти балки не передают никаких нагрузок на пол и действуют как прерыватель длины для колонн , где пол необычно высок.
Несут осевое сжатие .
Передают нагрузку стропила на колонну.
Они предотвращают сильное напряжение стройных продольные стойки от выпучивания наружу .
Соединяют фундаменты колонн или свайные зажимы .
Они удерживают продольные стержни в положении во время укладки бетона.
Они удерживают фундаментов на своих позициях во время сейсмических событий .
Они служат в качестве балок класса от до для перераспределения вертикальных нагрузок через момент и сдвиг в случае дифференциальный расчет .
Они служат в качестве ленточных фундаментов для поддержки внутренних или наружных стен.
Они служат в качестве балок класса над свайным фундаментом для соединения оголовков свай и поддержки вышележащей конструкции.

Также прочтите; Формулы графика изгиба стержней согласно IS:2502-1963 | Вес единицы стальных стержней

График изгиба стержней для поперечных балок

Изображение предоставлено: www.civilread.com

Целью графика гибки стержней является определение количества арматуры, необходимой для здания.
для фундаментов жизненно важен для сбора знаний по r об усилении анкерной/ленточной балки в подконструкции.
Анкерная балка — это балка, которая соединяет две опоры в подконструкции . Если две опоры остаются на идентичной линии , необходимо установить анкерную балку.
Ременная балка или наклонная балка имеет сходство с анкерной балкой, но соединяет две опоры под определенным углом. Ленточная балка ставится, если две опоры остаются на разных уровнях.
Анкерная балка / Ленточная балка особенно расположена среди оголовков свай и неглубоких фундаментов . Их основная цель — заставить все мелкозаглубленные фундаменты или оголовки свай получить примерно одинаковые осадки .
Горизонтальные перекладины, соединяющие одну опору с другой, относятся к 9Основные стержни 0009 и вертикальные стержни известны как стремена. Хомуты облегчают обрамление основных стержней в точном положении .

Также прочтите: Калькулятор кирпичной кладки | Калькулятор кирпичной кладки | Размер кирпича | Расчет кирпичной кладки

Армирование анкерной балки

Для реализации армирования в анкерных балках необходимо помнить о следующих моментах:

Основные стержни (верхний стержень, нижний стержень, боковой брус) прикреплены к0009 центр одной опоры к центру другой опоры.
Хомуты предусмотрены от одной поверхности фундамента до другой передней части фундамента .

Стяжки в колонне

Правильное использование стяжек колонн для создания идеальной конструкции

Сначала выпрямление стержней, необходимых для изготовления связей. Минимальная длина стяжных стержней не должна быть менее 10 мм.
На основании размеров, указанных на чертеже, стержни следует отрезать с надлежащей опорой и осторожно согнуть; в противном случае он получает убытки.
Для соблюдения надлежащих спецификаций, а также расстояния между стяжками мы должны следовать указаниям инженеров-проектировщиков и соблюдать коды BNBC, ACI и ASTM.

Также прочтите: Что такое сантехника | Системы сантехники | Разница между одной трубой, двумя трубами, одинарной трубой и одинарной трубой с частичной вентиляцией | Как выбрать водопроводную систему.

Чтобы выдержать землетрясение, для галстуков должны быть соблюдены следующие детали:-

Крючки для галстуков должны быть согнуты, сохраняя углы 135° . Головная часть стяжек должна быть расширена до 6 дБ. Для стержня 10 мм это должно быть 3 дюйма.
Детализация землетрясений также важна для связей , расположенных в средней части.
Перед тем, как вставить стяжки в стержни колонн, необходимо правильно очистить первичные стержни.
После этого, исходя из конструкции и шага связей, в стержнях колонн предусматривают необходимое количество связей . За это время крючки стяжек должны быть согнуты и размещены соответствующим образом.
После установки всех стяжек плотно скрепите их с первичными стержнями колонн проволокой ГИ . Нужно следить за тем, чтобы стяжки не смещались после закрепления проволоками .
Для детализации землетрясений установите связи также в местах соединения балок и колонн . Требуется достаточное количество связей в местах соединения балок и колонн.

Также прочтите: Как рассчитать длину обрезки хомутов в балке и колонне балка используется для связи двух столбиков для сопротивления двух движений по вертикали и горизонтали.
Анкерные балки могут быть на любом уровне. Если они находятся на уровне цоколя, их называют балками цоколя, где они также помогают в сохранении внутренней части дома, а также служат опорой для стен.
Конструкция анкерной балки будет определяться величиной дифференциальной осадки фундамента, выбранного для данной работы.
Если дельта дифференциальный расчет , то она распределяет этот момент между участниками соединение балки с колонной в зависимости от их жесткости на изгиб.
Это способ выравнивания поперечной балки. Дифференциальная осадка для анкерной балки – это хорошая конструкция.
Также прочтите: что такое кирпичи из летучей золы? | Преимущества и недостатки кирпичей летучей золы » вики полезно Стоимость кирпичей из летучей золы | Как сделать кирпичи зольной пыли » вики полезно Прочность на сжатие кирпичей из летучей золы
Почему используется бетонная анкерная балка?
Колонны каркаса со стальными связями опираются на распорный фундамент с помощью стяжки балка между колоннами .
Чтобы противостоять вертикальной и горизонтальной реакции от рамы при проектировании анкерной балки, необходимо учитывать, что она имеет обычную бетонную балку с осевой нагрузкой.
Эта осевая нагрузка действует как сжатие или растяжение, поэтому для осевого сжатия она похожа на осевую колонну емкостью . Для осевого натяжения требуется , также следует проверить зону стали.
Это элемент растяжения, а не сжатия, поэтому единственная функция бетона – защита стали .
После проверки арматуры на прочность, удостоверившись, что у вас есть достаточный нахлест в требуемых стыках, величина деформации в связи и ее влияние на характеристики рамы.
Анкеры не нужно заливать бетоном, но их необходимо защищать. Бетон, всегда предпочтительнее использовать муфты, а не стержни внахлестку.
Два дополнительных замечания
Анкерная балка ограничит боковое смещение фундаментов из-за любой сейсмической активности или движения земляного полотна.
Если балка продлевается на другие соседние опоры, она может стать балкой уклона, где при необходимости она может воспринимать дополнительную статическую нагрузку, чтобы противостоять опрокидыванию от закрепленной рамы.
Также прочитайте: Что такое сантехнический узел | Типы сантехнических соединений | Различные типы соединений труб и их применение
#1.
Детали армирования стяжных балок
Железобетон (ЖБ) широко используется в строительстве во всем мире. Колонны передают нагрузку от балок и плит на фундамент. Колонны опорные высокие сжимающие силы в мегаструктурах, таких как длиннопролетные конструкции и высокие здания .
Колонны могут быть повреждены из-за перегрузок и стихийных бедствий, таких как землетрясения и пожары, из-за ограниченной прочности и пластичности бетона.
Выход из строя одной или нескольких колонн может привести к обрушению конструкции.
Для железобетонных колонн необходимы как продольная, так и поперечная арматура. В то время как бетонное ядро подвергается радиальное сжатие в горизонтальном направлении, ограничивающий объем подвергается растяжению.
Однако большое или близкое расстояние между анкерами приводит к недостаточному ограничению бетонного ядра.
В то время как низкое объемное соотношение шпал уменьшает удержание бетонного ядра, высокое объемное соотношение шпал нарушает сплошность бетона. Это создает слабую плоскость между ядром и бетонным покрытием, а также создает проблемы при строительстве из-за перегруженности каркаса колонны арматурой.
Недостаток удержания, обеспечиваемый стяжками, был причиной использования таких материалов, как Расширенная Металлическая сетка (EMM), Сварная проволочная сетка (WMM) и Фиброволокно Армированный полимер (FRP) для ограничения бетона основной.
#2. Количество арматуры в анкерной балке (расчет)
Рассчитайте общую длину анкерной балки.
Рассчитайте общую стационарную и динамическую нагрузку согласно данному чертежу сечения.
На основе нагрузки рассчитайте максимальный изгибающий момент и поперечную силу, действующие на балку.
Вес 1 м стали = d ² /162 (где d – диаметр ) кг . Из этой формулы можно рассчитать, сколько веса необходимого армирования можно рассчитать в соответствии с требуемой площадью.
Также прочтите: разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.
Краткое примечание
Что такое поперечная балка
Балка , которая соединяет две или более колонн/стропил в крыше/ферме крыши или на любой высоте над уровнем пола, называется анкерной балкой . Анкерные балки в основном устанавливаются в фермах крыши и на уровне цоколя.
Стяжки в колонне
В железобетонных конструкциях стяжки используются в колоннах . Для удержания продольных стержней в формах во время укладки бетона.
Для предотвращения прогиба наружу тонких продольных стержней, подвергающихся высоким нагрузкам, из-за разрыва тонкого бетонного покрытия.
Конструкция стяжной балки
В каркасном здании цоколь Балка связывает все колонны конструкции, чтобы уменьшить коэффициент гибкости колонн. Арматура используется по конструкции конструкции .
Также может быть неармированным. Его высота может варьироваться. Его высота должна быть выбрана в соответствии с конструктивными требованиями.
Назначение поперечных балок.
Анкерная балка используется для осевого сжатия.
Чтобы уменьшить эффективную длину колонны.
Они предотвращают коробление колонны.
Анкерные балки уменьшают коэффициент гибкости.
Для чего используются бетонные анкерные балки
анкерные балки – это балки , функция которых состоит не в том, чтобы нести нагрузку плиты, а в том, чтобы действовать как элемент жесткости для колонн и тем самым уменьшать эффект длинной колонны.
Иногда он также действует как влагонепроницаемый слой на уровне цоколя и как разделитель для вентиляторов и дверей при размещении на уровне перемычки.
Также прочтите: Как рассчитать количество стальной плиты по чертежу | BBS плиты
Количество арматуры в анкерной балке
Расчет армирования анкерной балки разделен на две части Основные стержни и хомуты. Проверьте длину основных полос вверху, внизу и на боковых панелях.
Рассчитайте общую длину основных стержней сверху, снизу и сбоку. Найдите общую массу основных стержней
.
ИНЖЕНЕР-СТРОИТЕЛЬ: Ленточные фундаменты – Проектирование.
Введение
Связанные фундаменты часто используются как средство использования противоборствующих сил в своих интересах. Это достигается путем соединения их между собой стяжкой или стяжкой. Эффект, который это оказывает на конструкцию, заключается в уменьшении горизонтальной силы, которой должна противостоять земля ( см. рис. 12.1 (a) ).
Использование стяжки может уменьшить количество движений, которые могут возникнуть при развитии реакции, и снизить стоимость фундамента.
Рис. 12.1 Завязной фундамент.
Конструктивные решения
В любых ситуациях, когда горизонтальные силы, такие как распоры от портальных рам и т. д., действуют в противоположных направлениях, следует рассмотреть возможность соединения сил с помощью связи, чтобы уменьшить или полностью среагировать горизонтальная сила. Например, если силы равны и противоположны, то можно отреагировать на общую силу. С другой стороны, если силы противоположны и не равны, меньшая из двух сил может быть связана, а оставшаяся часть оставлена для противодействия фундаменту 1 или, если используется более высокая сила связи, можно также использовать фундамент 2, тем самым уменьшая усилие, которое необходимо принять при пассивном давлении ( см. рис. 12.1 (б) ).
Определение размеров фундаментов
Фундаменты основной подушки проектируются таким же образом, как и ранее рассмотренные в главе 11, но с учетом реакции силы связи в соответствии с приведенными выше соображениями. Сама стяжка должна быть спроектирована таким образом, чтобы противостоять силе h2 или h3, в зависимости от обстоятельств, и должна быть рассчитана на передачу этой силы без чрезмерного проскальзывания или разрушения между основаниями стоек.
Обычно это достигается за счет проектирования анкерного стержня для полной нагрузки с использованием соответствующих допустимых растягивающих напряжений для стали и обеспечения соответствующего механического анкерного крепления или анкерного крепления в деталях между стойкой и анкерным креплением ( см. рис. 12.2 ).
Детализируя эти связи, проектировщик должен убедиться, что связь действует на осевую линию горизонтальной осевой силы или что любой возникающий эксцентриситет заложен в фундамент проектировщиком. Сама рулевая тяга может содержать стяжку для натяжения, чтобы уменьшить поперечное смещение из-за возможного провисания в тяге, в качестве альтернативы, если регулировка не требуется, можно использовать железобетонную анкерную балку, как показано на рис.
