Обвязка свайно – винтового фундамента: брусом, как сделать своими руками

Что такое обвязка фундамента? В индивидуальном строительстве в качестве основы для строения все чаще используются винтовые сваи и столбы (виды свайных фундаментов). Небольшой расход стройматериалов, минимальные объемы земляных работ и возможность обойтись без спецтехники позволяют сэкономить немалые деньги.

Для придания конструкции прочности и надежности отдельно стоящие опоры объединяются в единую жесткую систему при помощи ростверка (свайный фундамент с ростверком). Это и есть обвязка фундамента, призванная равномерно распределить нагрузку от здания на грунт.

Содержание статьи

1 Виды обвязки
2 Особенности обвязки свай брусом
- 2.1 Укладка бруса
3 Рекомендации специалистов
4 Двойная обвязка
5 Особенности обвязки каркасного дома

Виды обвязки

По расположению относительно уровня земли обвязка может быть:

заглубленной – погруженной в грунт таким образом, что верхняя ее грань находится на одном уровне с землей;
повышенной – лежащей на грунте;
высокой (висячий) – приподнятой над землей на 150 мм или выше.

Последний вариант применяется на пучинистых грунтах. Первый – заглубленный – применяется крайне редко и только на малоподвижных почвах.

В зависимости от применяемых материалов различают четыре типа обвязки свайных фундаментов:

швеллером;
двутавровой балкой;
железобетонной монолитной лентой;
брусом.

Металлическая обвязка обладает высокой прочностью, но смонтировать ее без автокрана весьма затруднительно.

Железобетонный ростверк по прочности превосходит металлический. Его можно соорудить своими силами, но трудозатраты на его обустройство велики. Кроме того, затягиваются сроки строительства: работы приходится приостанавливать до тех пор, пока бетон не наберет необходимой прочности.

При возведении частных домов из легких строительных материалов вполне можно обойтись брусом: деревянная обвязка обходится дешевле металлической и железобетонной, быстро монтируется и обладает достаточной прочностью.

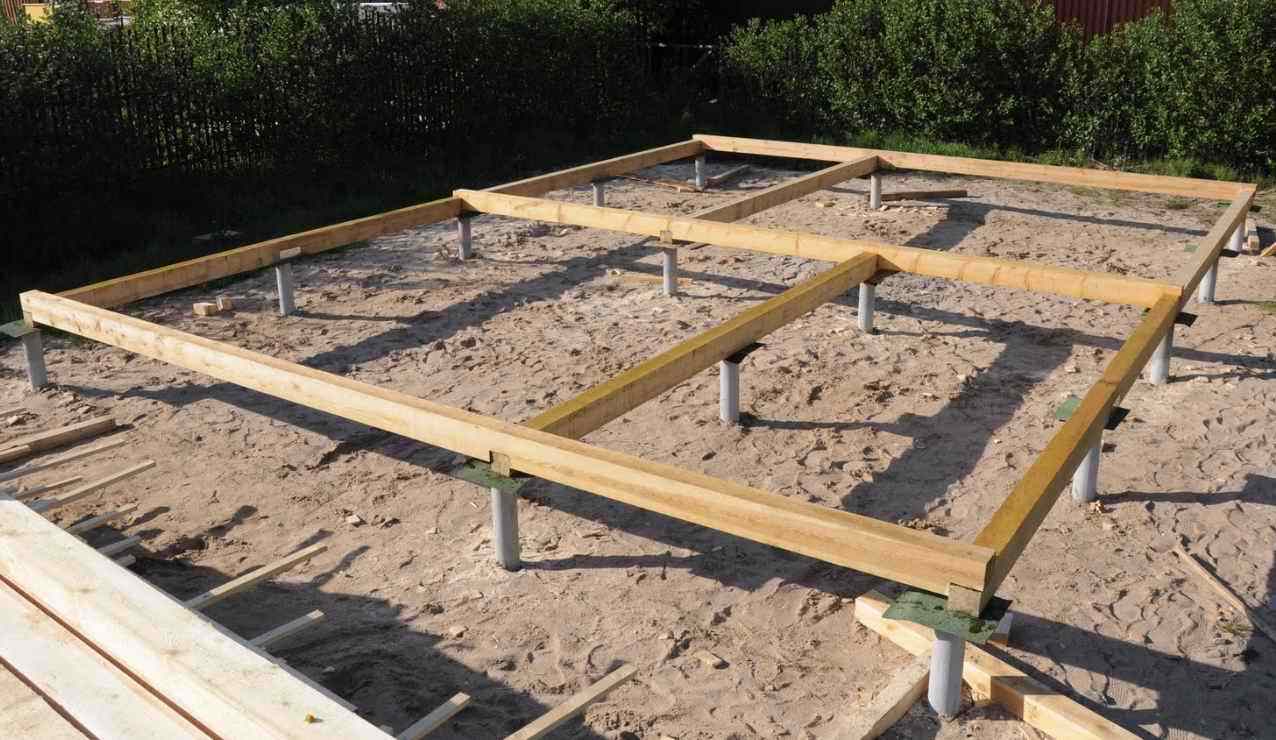

Особенности обвязки свай брусом

Обвязку свайно – винтового фундамента брусом начинают с пропитки дерева антисептическими средствами. Эта операция поможет в дальнейшем защитить его от плесени и грибков. Кроме того, необходимо обработать брус антипиренами, способными снизить воспламеняемость древесины.

Пока обработанные брусья сохнут, на торце каждой винтовой сваи монтируется оголовок (как сделать винтовые сваи своими руками). Он представляет собой металлическую конструкцию, приваренную к стволу винта. Оголовок имеет форму перевернутой буквы «П». Расстояние между ножками выбирается в соответствии с размерами сечения бруса. Заранее в них сверлятся отверстия под крепеж.

Концы брусьев, предназначенных для обвязки свайно – винтового фундамента, оформляются в виде пазов для соединения их «в лапу» или «вполдерева».

Второй способ проще первого, но его надежность – ниже.

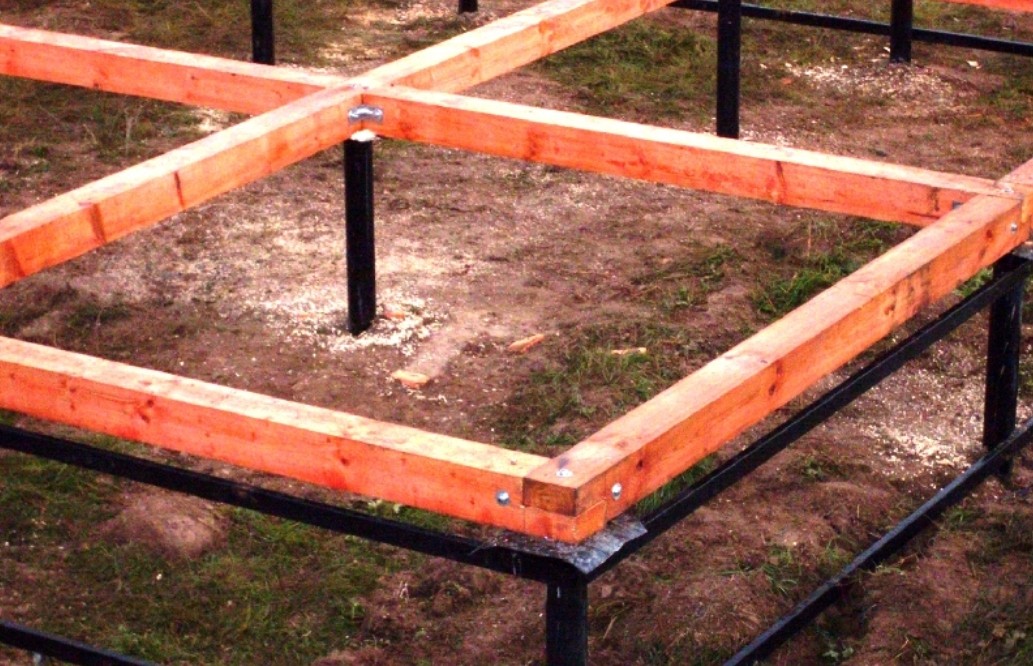

Укладка бруса

На поверхности металла будет образовываться конденсат. Чтобы при обвязке винтовых свай брусом оградить древесину от контакта с влагой, поверхность оголовков закрывают рубероидом. Некоторые строители используют в качестве гидроизоляции битум и полиэтиленовую пленку.

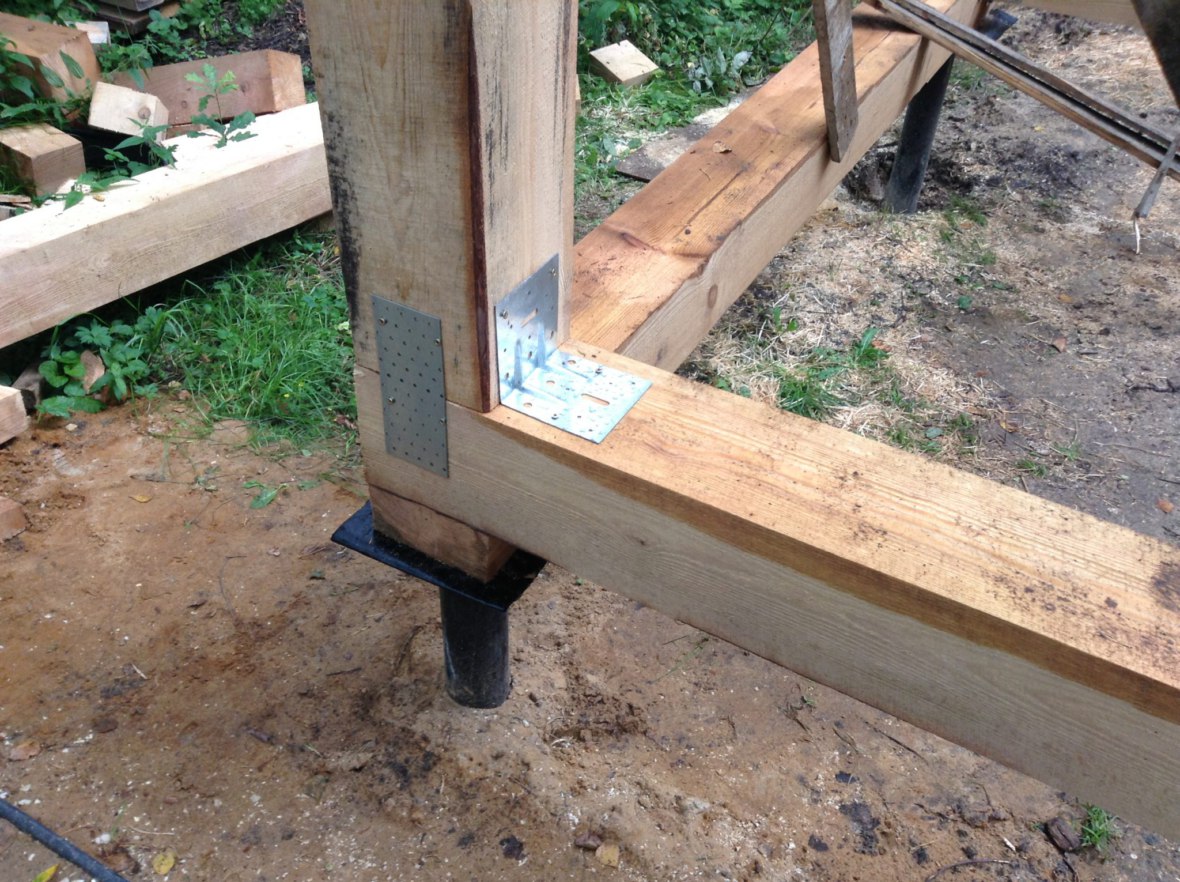

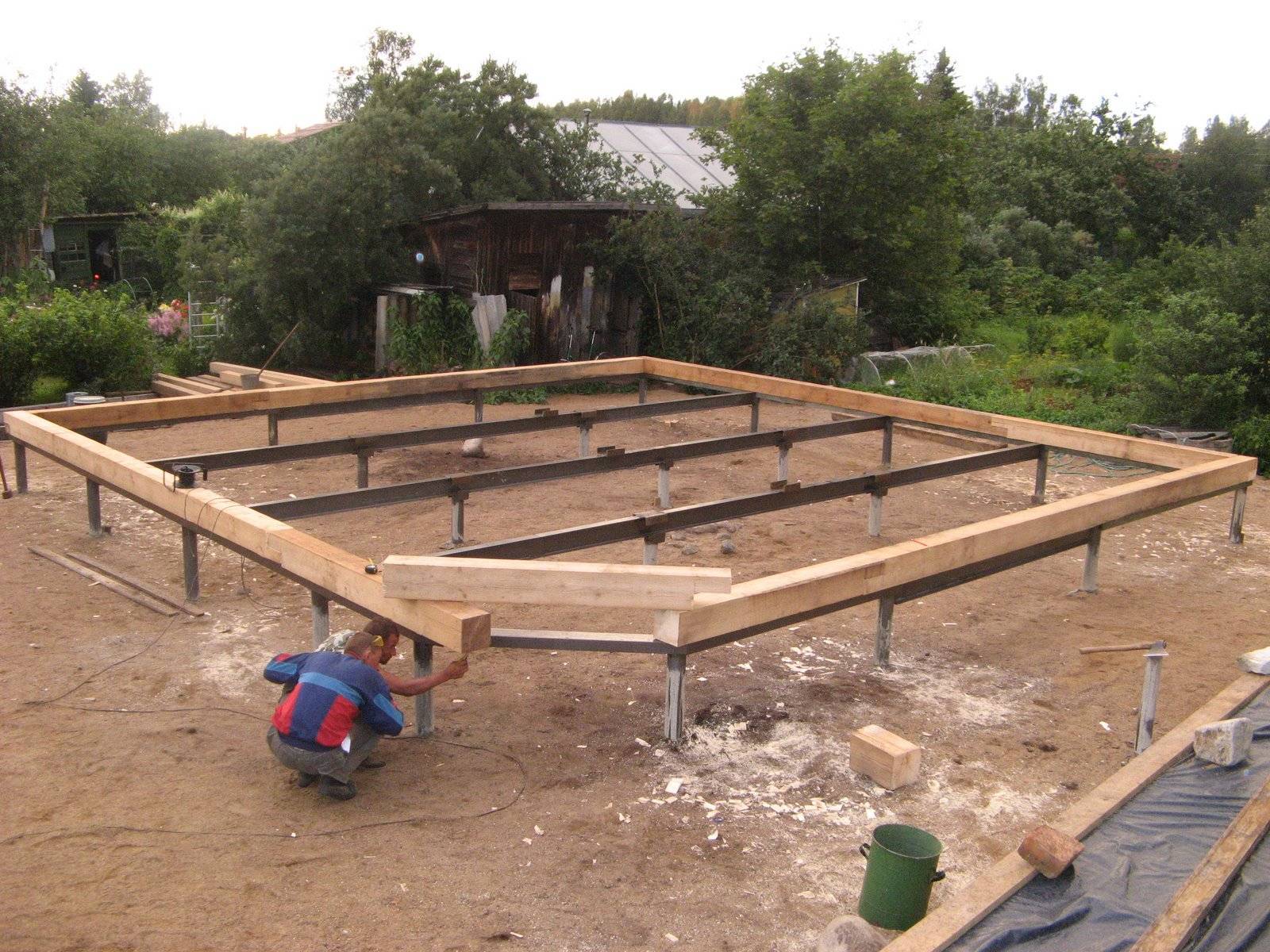

Обвязку свай брусом начинают вести с угловых элементов. В этих местах соединяют первую пару смежных брусьев, контролируя прямой угол при помощи угломера. Аналогичным образом оформляются остальные углы.

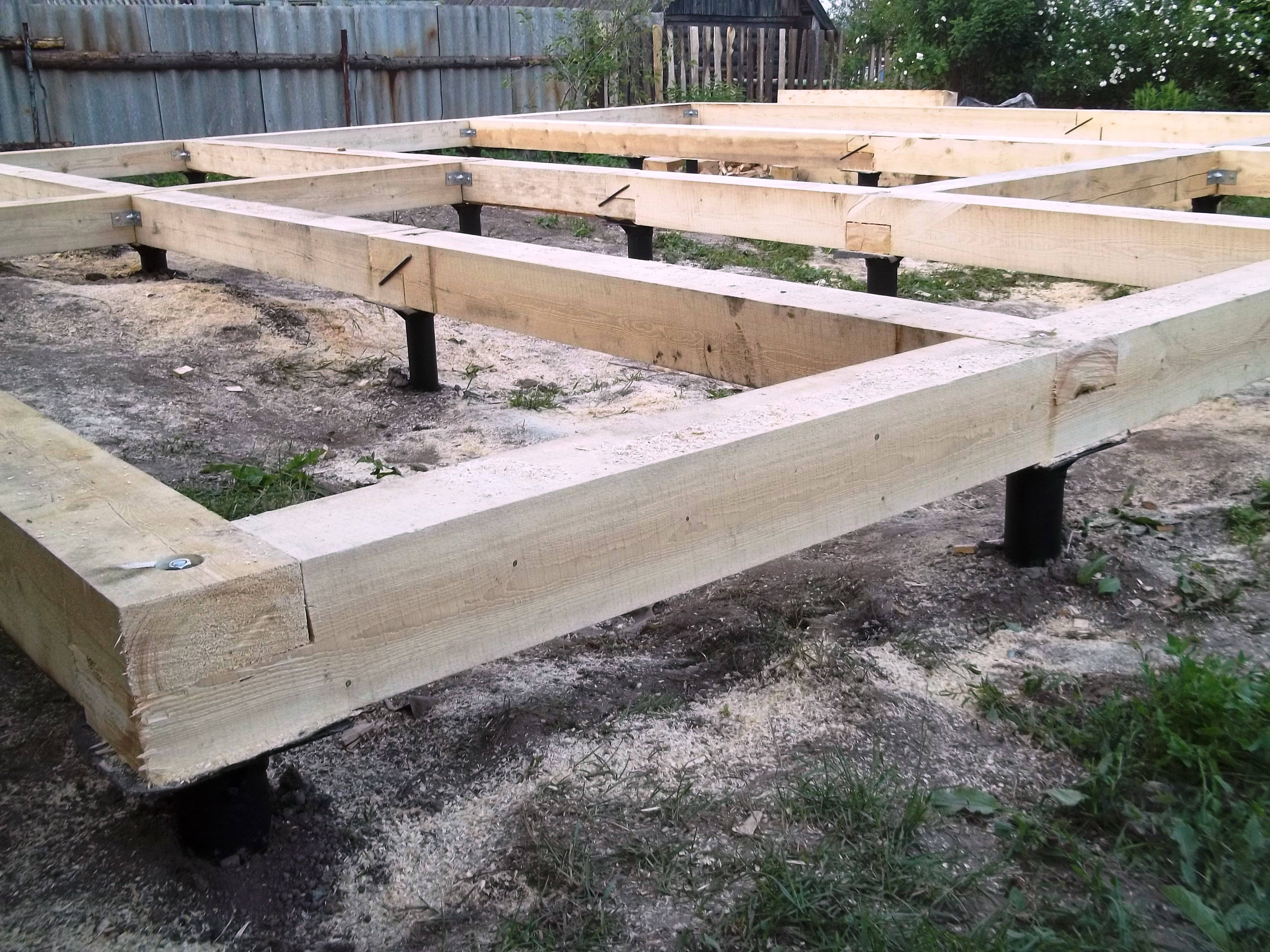

Брусья для обвязки свайного фундамента скрепляются посредством гвоздей или саморезов. Последние, с точки зрения ремонтопригодности, предпочтительнее. Угловые стыки ростверка желательно усилить стальным уголком, который также прикручивается к дереву саморезами. Усилить можно и прямые стыки при помощи металлических скоб и планок.

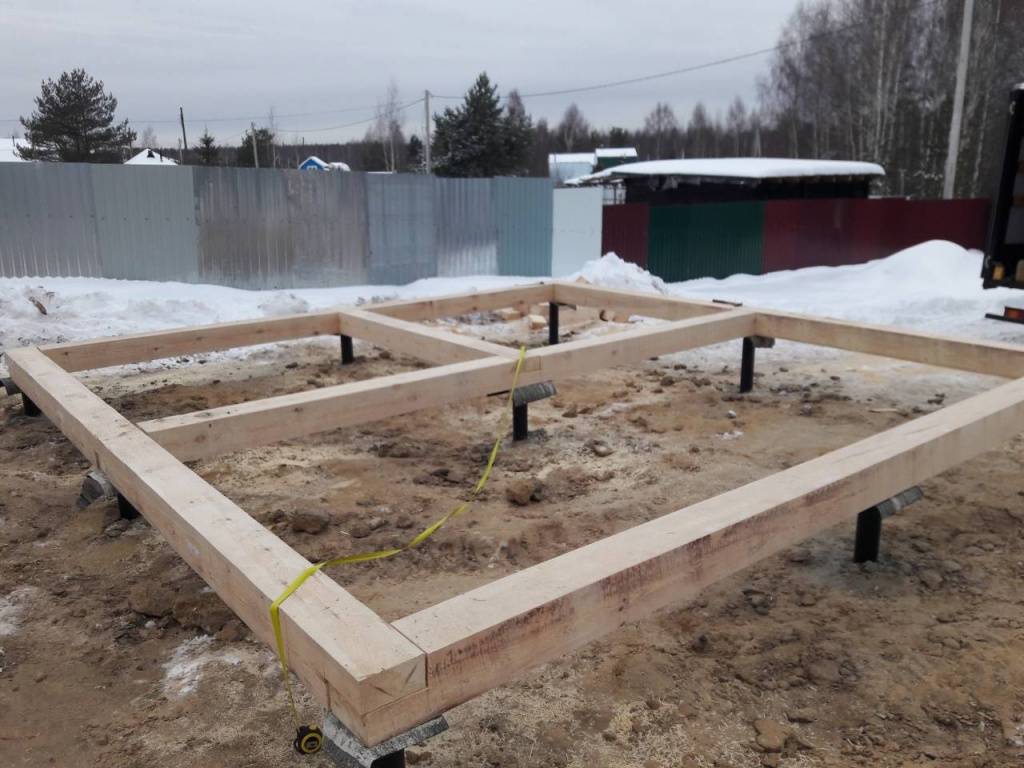

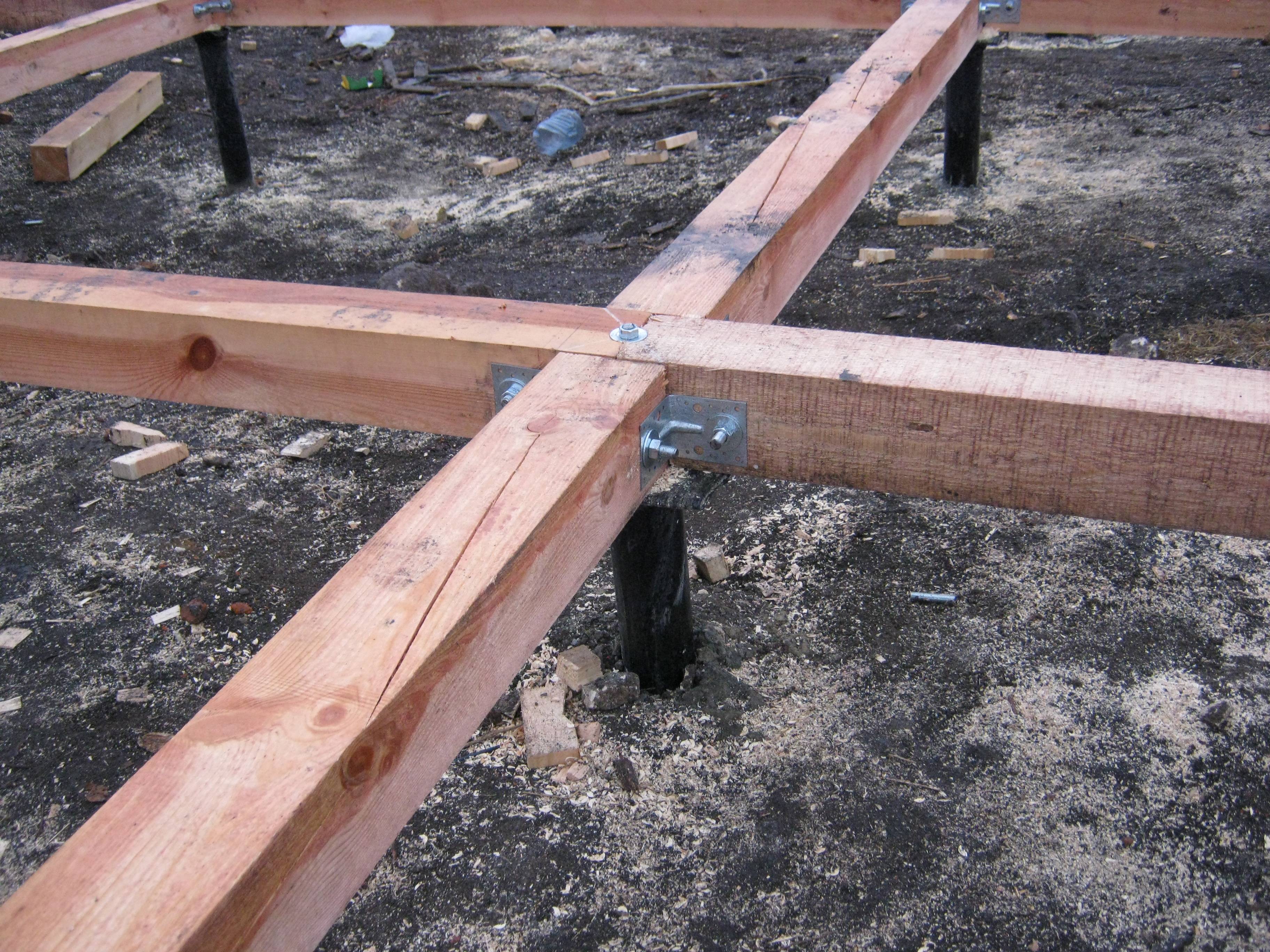

Крепление бруса к винтовым сваям производится после его укладки по всему периметру фундамента. Для соединения ростверка с оголовками используют болты и шпильки.

На рисунке формула расчета, используемая для вычисления параметров обвязки брусом.

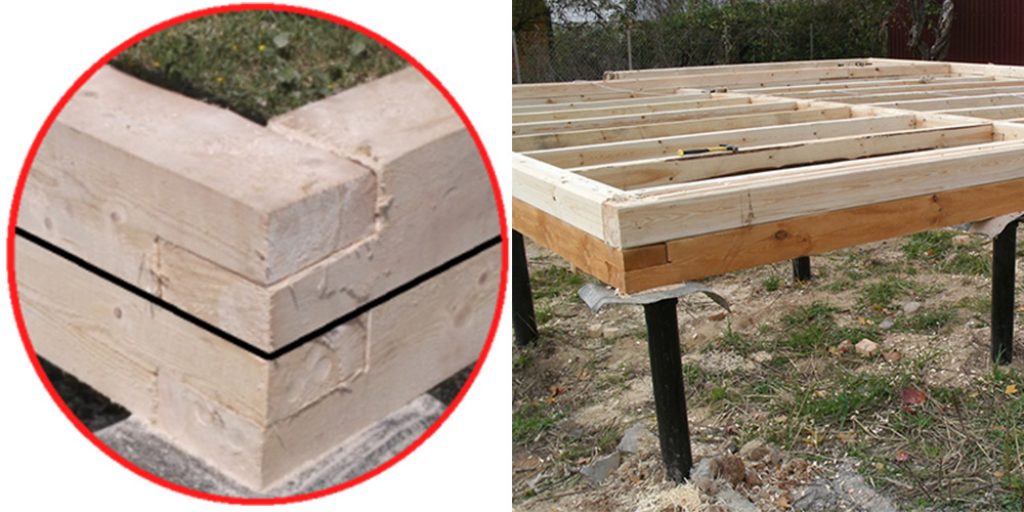

Двойная обвязка

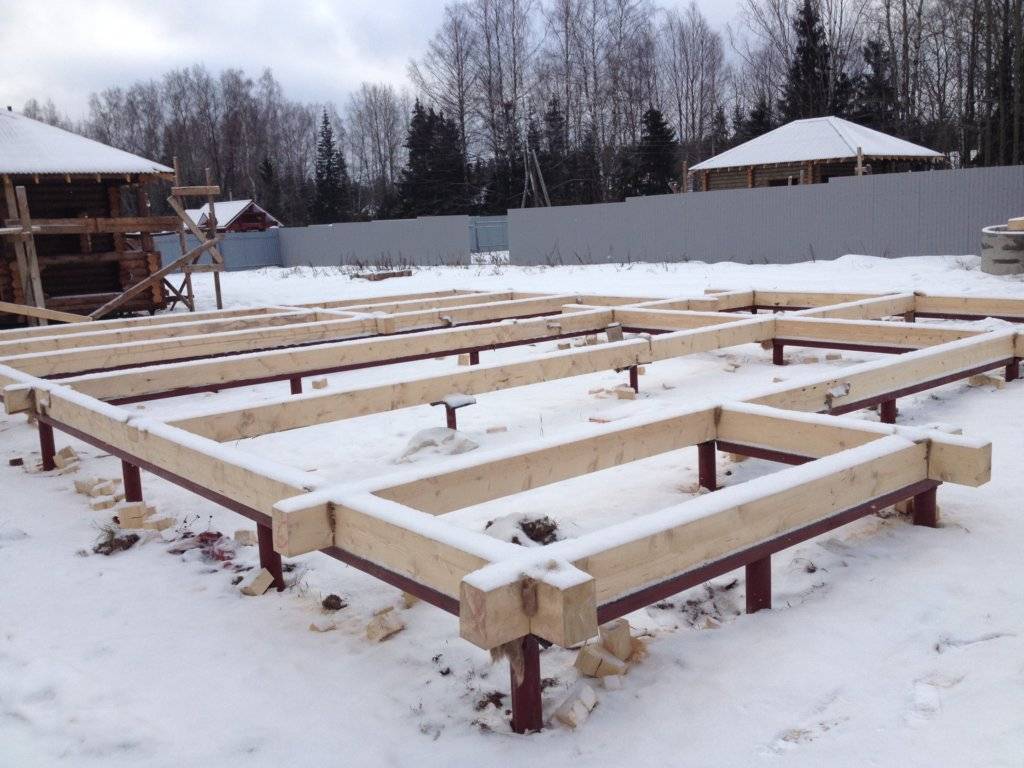

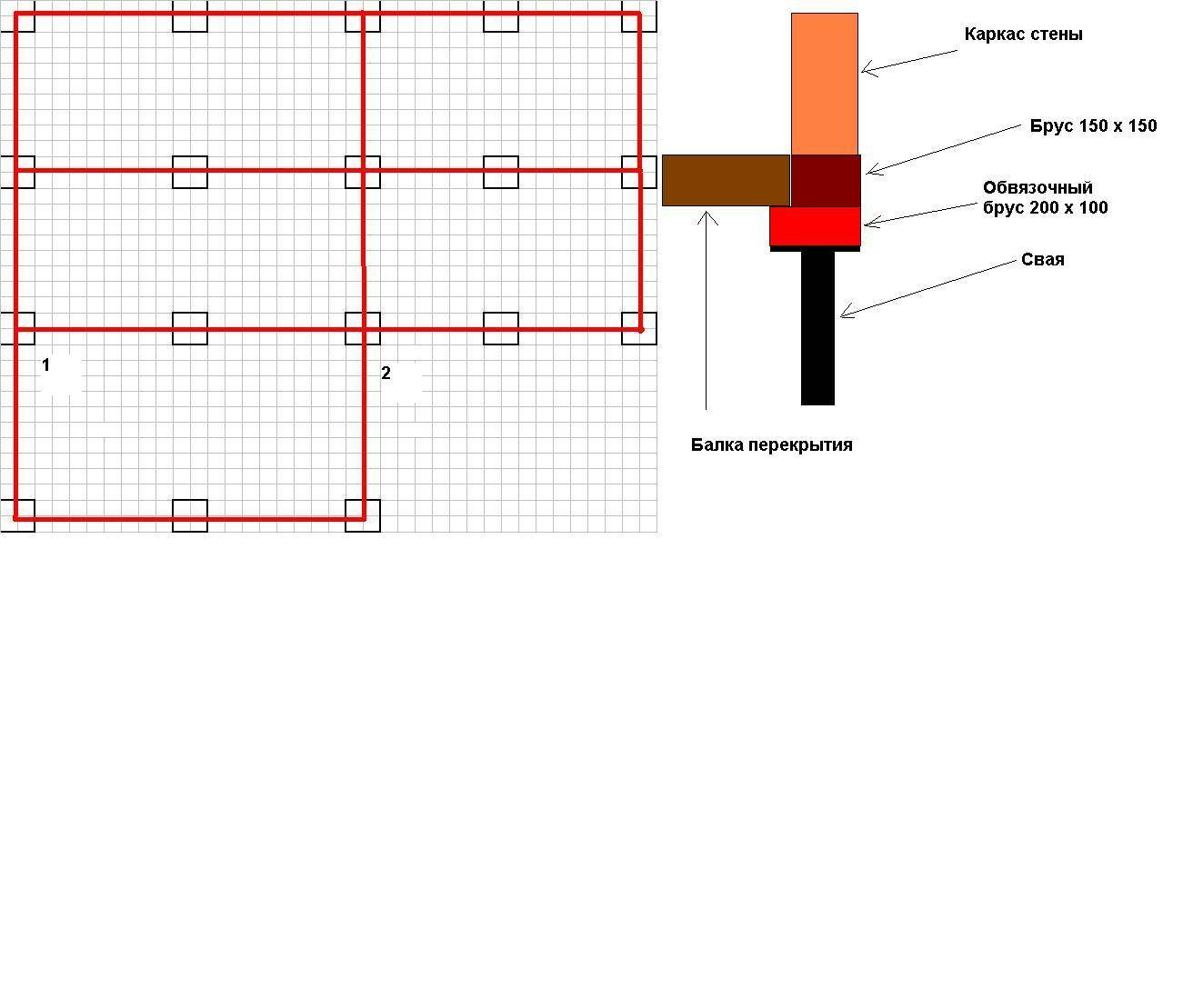

Двойная обвязка свайного фундамента обладает более высокой надежностью по сравнению с одинарной. Запилы при таком способе объединения опор не делаются, что весьма положительно сказывается на прочности конструкции.

Второй пояс обвязки выполняется брусом меньшего сечения, чем первый (150х100 против 200х200). Устанавливаются элементы второго ряда на ребро, при этом необходимо следить, чтобы стыки нижнего ряда были перекрыты.

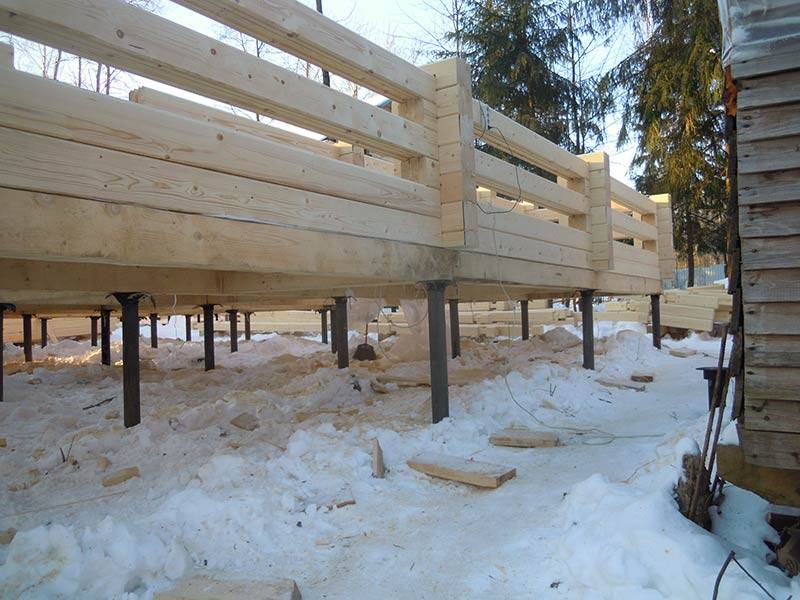

Особенности обвязки каркасного дома

К обвязке каркасного дома на винтовых сваях предъявляются особые требования, так как она отвечает за устойчивость всей сборной конструкции (какой выбрать фундамент для каркасного дома).

В качестве исходного материала можно применить брус сечением 150х200 мм либо доски 50х200 мм, собранные в составной брус. При расстоянии между опорами, не превышающем 2,5 метров такая конструкция вполне может выдержать вес двухэтажного здания каркасного типа.

Нижняя обвязка каркасного дома на винтовых сваях одновременно играет роль промежуточного звена в креплении стен конструкции к фундаменту. Следовательно, и ответственность за равномерное распределение нагрузки лежит на ней. Поэтому особенно важно не допускать разновысотности винтов.

Если же такой казус случился, и брус повис в пустоте над одной из свай, положение можно исправить , забив в пустоту деревянную прокладку через слой гидроизоляции.

Но лучше такой проблемы не допускать изначально.

Видео об видах обвязки фундамента на винтовых сваях.

Как сделать обвязку фундамента из бруса или доски?

Блог

28. 08.2020
Сообщение от admin

20 Авг

Надежность и устойчивость каркасного здания находится в прямой зависимости от обвязки — нижней и верхней. Нижняя обвязка служит опорой для стен, поэтому ее необходимо прочно зафиксировать на фундаменте. Только при использовании материалов высокого качества и соблюдении всех технологических требований сооружению суждена многолетняя эксплуатация.

Для чего требуется обвязка фундамента

Обвязка — это уложенное на фундамент основание для установки дома. Она служит строению защитой от негативных природных факторов, а потому к ней предъявляются повышенные требования прежде всего в плане влагоустойчивости.

Также обвязка равномерно распределяет вес сооружения по периметру. Если фундаментом служат сваи или столбы, то при обвязке брусом все элементы образуют единую конструкцию — ростверк.

Материалы для обвязки

Обвязка фундамента выполняется из бруса или доски.

Наиболее подходящим материалом является хвойная древесина. Если сравнивать ее с лиственной, то очевидны следующие преимущества:

большая износостойкость;

меньшая гигроскопичность;
наличие в древесине смол, служащих профилактикой гнилостных процессов и грибковых поражений;
более высокая прочность;
сравнительно низкая стоимость.

Гидроизоляционные требования

Перепад температур может привести к образованию сырости в точках соприкосновения древесины с бетоном. Во избежание гниения между фундаментом и древесиной помещают гидроизоляционный слой. Обычно для этой цели используется полиэтилен или рубероид.

Виды обвязки

Обвязка брусом, бревном либо доской имеет каждая свои особенности.

Если в качестве обвязки используется не строганный брус, то диаметр его сечения может быть разным: 15Х15 см, 20Х15 см, 20Х20 см. Чем выше показатель сечения, тем устойчивее опора к механическим нагрузкам. В силу строгого соблюдение размеров этого пиломатериала, монтаж его более прост. Недостаток — подверженность растрескиванию. Брус обязательно обрабатывается химическими веществами, противодействующими гниению. Соединение элементов может производиться прорезанием выемок в соседних брусках, размером в 0,5 от толщины бруса. Другой способ — вырезки под скошенным углом и другие.

При обвязке досками вышеуказанных проблем удается избежать. Сплоченная доска (3-4 скрепленных вместе доски) более устойчива к нагрузкам. Недостаток — усушка, но при многослойности конструкции данный фактор теряет актуальность. Доски пропитываются антисептиком. Экономить на качестве пиломатериала не стоит — гниющая древесина быстро делает конструкцию непригодной. Сечение доски также может быть различным: 15Х5 см, 20Х5 см. Крепят доски в шахматном порядке.
Бревно способно выдержать повышенное механическое давление, за счет своего веса делает конструкцию надежной и прочной. Но из-за неправильной конфигурации и трудностей монтажа бревно применяется крайне редко.

Популярными являются два варианта — обвязка брусом и доской. Многие застройщики отдают предпочтение сшитой доске.

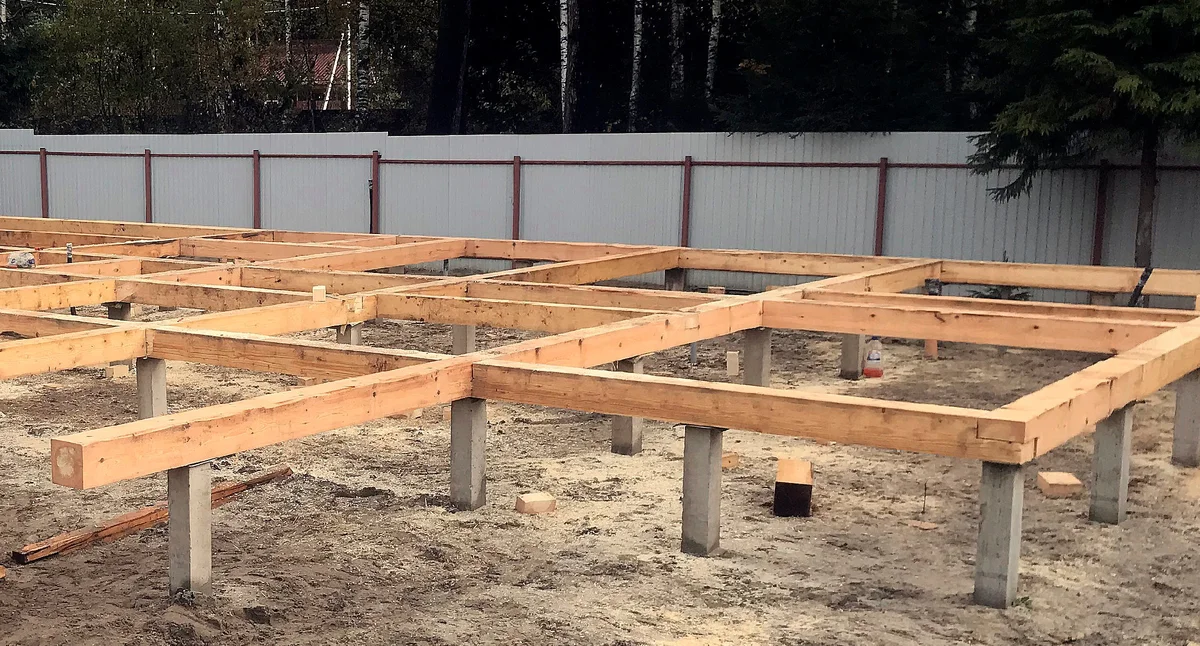

Деревянная обвязка свайного фундамента

Обвязка свайного фундаментапредполагает создание ростверка, при котором доски «сшиваются» в 3-4 слоя. Некоторые сооружают бетонный ростверк, но деревянный гораздо предпочтительнее. Его конструируют из бруса сечением 20Х15 см или из трех сшитых досок 20Х5 см.

Обвязка из бруса

Этапы создания ростверка следующие.

Вначале проверяют горизонтальность фундамента. Превышающие требуемую длину сваи обрезают или заглубляют сильнее. Горизонтальность проверяют с помощью натянутой веревки.

К сваям, выступающим из грунта более чем на 50 см, привариваются металлические «шляпки», имеющие крепежные отверстия для бруса. Если сваи ниже 50 см, то «шляпки» делаются из обрезков труб большего, нежели у свай, диаметра. После этого к ним привариваются металлические пластинки.

Сначала укладывают гидроизоляцию, а затем начинают обвязку свайного фундамента с угла:

кладут два смежных бруска, потом другие;
когда соединены все элементы, необходимо еще раз убедиться в горизонтальности и строгой прямоугольности обвязки, при необходимости произвести исправления;
брусья закрепляются на «шляпках», начиная с углов;
саморезы нужно размещать по продольной оси брусков для равномерного распределения нагрузок.

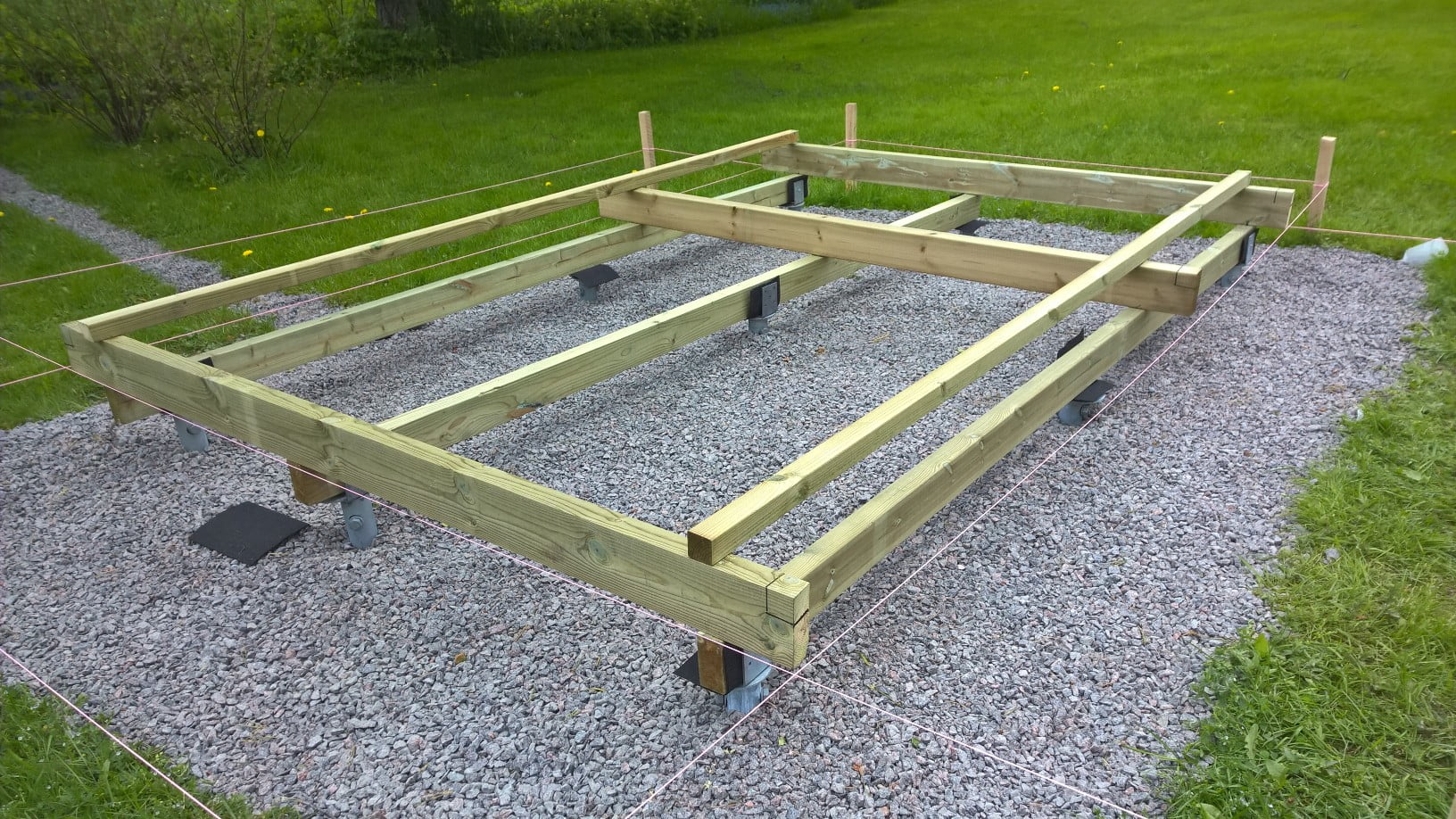

Обвязка из доски

Благодаря обвязке доской сваи соединяются в одну прочную конструкцию, объединяющую лаги пола, стены и фундамент. Если не создать такую конструкцию, неизбежно возникнут перекосы и усадка строения.

Преимущества обвязки из доски по сравнению с брусовой:

меньшая деформация и неподверженность растрескиванию;
доски легче соединяются в одну линию;
меньшая масса доски создает удобства при работе;
доски не требуют предварительной сушки;
доска выдерживает большую нагрузку, чем брус аналогичной толщины.

Недостатком обвязки из доски считается ее недолговечность, хотя тут многое зависит от породы древесины.

Этапы обвязки:

Из нескольких досок сшивается брус. Такой наборный брус скрепляется гвоздями в два ряда.
Брус из четырех и более досок изготовляется так: вначале сшиваются первые три, а затем остальные.

Обвязка начинается с периметра, торцы соединяются с помощью гвоздей.
Проверяется соответствие всех размеров, в том числе диагональных.
Выполняется соединение остальных досок.
Все доски для большей прочности утягиваются специальными шпильками.
С помощью болтов или шпилек выполняется крепеж обвязки.
На сваи привариваются «шляпки».

Подводя итоги

Нижняя обвязка фундамента обеспечивает поддержку стеновых конструкций и упрощает монтажные работы при укладке половых лаг. Соблюдая технологические требования и используя качественные, обработанные специальными составами материалы, можно обеспечить сооружению прочность и долгий срок эксплуатации.

Что такое поперечная балка | Детали соединительной балки | Преимущества использования анкерной балки | Усиление стяжной балки

Важный момент

Тумблер

Что такое стяжная балка?

Балка, которая соединяет две или более колонн или стропила в крыше или стропильной ферме или на любой высоте над уровнем пола для придания всей конструкции большей жесткости и устойчивости на уровне фундамента, называется стяжной балкой 9 0010 .

Анкерные балки в основном устанавливаются на ферме крыши и на уровне пола , а также на цоколе . Они не могут нести вертикальную нагрузку, такую как стены и т. д.

Анкерные балки иногда работают как ленточные балки , чтобы воспринимать все напряжения из-за эксцентриситета колонны на фундаменте . Анкерные балки используются в качестве фиксирующих элементов для уменьшения неподдерживаемой длины колонны .

Анкерные балки также могут использоваться для поддержки стен или любых других перегородок между ними. Анкерные балки также используются в качестве связующего элемента для защиты дифференциальная осадка между фундаментами по слоям.

Также прочитайте: Что такое кирпичная летучая мышь Коба | Процедура гидроизоляции кирпича Bat Coba | Преимущества и недостатки гидроизоляции Brick Bat Coba

Детали анкерных балок

Когда высота крыши превышает нормальную высоту конструкции, предоставляются эти типов балок .

Они действуют как прерыватель длины в столбцах . Анкерная балка соединяет две или более колонны, чтобы уменьшить их эффективную длину и уменьшить их коэффициент гибкости.

Преимущества использования анкерных балок

Эти балки не передают никаких нагрузок на пол и действуют как прерыватель длины для колонн , где пол необычно высок.
Несут осевое сжатие .
Передают нагрузку стропила на колонну.
Они предотвращают коробление наружу тонких продольных колонн, подвергающихся высоким нагрузкам .
Соединяют фундаменты колонн или свайные зажимы .
Они удерживают продольные стержни в положении во время укладки бетона.
Они удерживают фундаментов на позициях во время сейсмических событий .
Они служат в качестве балок класса от до для перераспределения вертикальных нагрузок через момент и сдвиг в случае дифференциального расчета .
Они служат в качестве ленточных фундаментов для поддержки внутренних или наружных стен.
Они служат в качестве балок класса над свайным фундаментом для соединения оголовков свай и поддержки вышележащей конструкции.

Также прочтите; Формулы графика изгиба стержней согласно IS:2502-1963 | Удельный вес стальных стержней

График изгиба стержней для анкерных балок

Целью графика гибки стержней является определение количества арматуры, необходимой для здания.
для фундаментов жизненно важен для сбора знаний по r об усилении анкерной/ленточной балки в подконструкции.
Анкерная балка — это балка, которая соединяет две опоры в подконструкции . Если две опоры остаются на идентичной линии , необходимо установить анкерную балку.
Ременная балка или наклонная балка имеет сходство с анкерной балкой, но соединяет две опоры под определенным углом. Ленточная балка ставится, если две опоры остаются на разных уровнях.
Анкерная балка / Ленточная балка особенно расположена среди оголовков свай и мелкозаглубленных фундаментов . Их основная цель — заставить все мелкозаглубленные фундаменты или оголовки свай получить примерно одинаковые осадки .
Горизонтальные перекладины, соединяющие одну опору с другой, относятся к 9Основные стержни 0009 и вертикальные стержни известны как стремена. Хомуты облегчают обрамление основных стержней в точном положении .

Также прочтите: Калькулятор кирпичной кладки | Калькулятор кирпичной кладки | Размер кирпича | Расчет кирпичной кладки

Армирование анкерной балки

Следующие пункты следует помнить для реализации армирования в анкерных балках:-

Основные стержни (верхний стержень, нижний стержень, боковая стержень) прикреплены к центр одной опоры к центру другой опоры.
Хомуты предусмотрены от одной поверхности фундамента до другой передней части фундамента .

Стяжки в колонне

Правильное использование стяжек колонн для создания идеальной конструкции

Сначала выпрямление стержней, стяжки с соблюдением точного диаметра. Минимальная длина стяжных стержней не должна быть менее 10 мм.
На основании размеров, указанных на чертеже, стержни следует отрезать с надлежащей опорой и осторожно согнуть; в противном случае он получает убытки.
Для соблюдения надлежащих спецификаций, а также расстояния между стяжками мы должны следовать указаниям инженеров-проектировщиков и соблюдать коды BNBC, ACI и ASTM.

Также прочтите: Что такое сантехника | Системы сантехники | Разница между одной трубой, двумя трубами, одинарной трубой и одинарной трубой с частичной вентиляцией | Как выбрать водопроводную систему.

Чтобы выдержать землетрясение, для галстуков должны быть соблюдены следующие детали:-

Крючки для галстуков должны быть согнуты, сохраняя углы 135° . Головная часть стяжек должна быть расширена до 6 дБ. Для стержня 10 мм это должно быть 3 дюйма.
Детализация землетрясений также важна для связей , расположенных в средней части.
Перед тем, как вставить стяжки в стержни колонн, необходимо правильно очистить первичные стержни.
После этого, исходя из конструкции и шага связей, в стержнях колонн предусматривают необходимое количество связей . За это время крючки стяжек должны быть согнуты и размещены соответствующим образом.
После установки всех стяжек плотно скрепите их с первичными стержнями колонн проволокой ГИ . Нужно следить за тем, чтобы стяжки не смещались после закрепления проволоками .
Для детализации землетрясений установите связи также в местах соединения балок и колонн . Требуется достаточное количество связей в местах соединения балок и колонн.

Также прочтите: Как рассчитать длину резки хомутов в балке и колонне т. е. балка, балка уклона, балка основания и балка цоколя не отличаются друг от друга. Анкерная балка — это балка, используемая для связывания двух колонн для сопротивления двум движений по вертикали и горизонтали.
Анкерные балки могут быть на любом уровне. Если они находятся на уровне цоколя, их называют балками цоколя, где они также помогают в сохранении внутренней части дома, а также служат опорой для стен.
Конструкция анкерной балки будет определяться величиной дифференциальной осадки фундамента, выбранного для данной работы.
Если дельта дифференциальный расчет , то она распределяет этот момент между членами соединение балки с колонной в зависимости от их жесткости на изгиб.
Это способ выравнивания поперечной балки. Дифференциальная осадка для анкерной балки – это хорошая конструкция.
Также прочтите: что такое кирпичи из летучей золы? | Преимущества и недостатки кирпичей летучей золы » вики полезно Стоимость кирпичей из летучей золы | Как сделать кирпичи зольной пыли » вики полезно Прочность на сжатие кирпичей из летучей золы
Почему используется бетонная анкерная балка?
Колонны каркаса со стальными связями опираются на распорный фундамент с помощью стяжки балка между колоннами .
Чтобы противостоять вертикальной и горизонтальной реакции от рамы при проектировании анкерной балки, необходимо учитывать, что она имеет обычную бетонную балку с осевой нагрузкой.
Эта осевая нагрузка действует как сжатие или растяжение, поэтому для осевого сжатия она похожа на осевую колонну емкостью . Для осевого натяжения требуется , также следует проверить зону стали.
Это элемент растяжения, а не сжатия, поэтому единственная функция бетона – защита стали .
После проверки арматуры на прочность, удостоверившись, что у вас есть достаточный нахлест в требуемых стыках, величина деформации в связи и ее влияние на характеристики рамы.
Анкеры не нужно заливать бетоном, но их необходимо защищать. Бетон, всегда предпочтительнее использовать муфты, а не стержни внахлестку.
Две дополнительные мысли
Анкерная балка ограничит боковое смещение фундаментов из-за любой сейсмической активности или смещения грунтового основания.
Если балка продлевается на другие соседние опоры, она может стать балкой уклона, где при необходимости она может воспринимать дополнительную статическую нагрузку, чтобы противостоять опрокидыванию от закрепленной рамы.
Также прочитайте: Что такое сантехнический узел | Типы сантехнических соединений | Различные типы соединений труб и их применение
#1. Детали усиления поперечной балки
Железобетон (ЖБ) широко используется в строительстве во всем мире. Колонны передают нагрузку от балок и плит на фундамент. Колонны выдерживают высоких сжимающих усилий в мегаструктурах, таких как длиннопролетных конструкций и высоких зданий .
Колонны могут быть повреждены из-за перегрузок и стихийных бедствий, таких как землетрясения и пожары, из-за ограниченной прочности и пластичности бетона.
Выход из строя одной или нескольких колонн может привести к обрушению конструкции.
Для железобетонных колонн необходимы как продольная, так и поперечная арматура. В то время как бетонное ядро подвергается радиальному сжатию в горизонтальном направлении, ограничивающий объем подвергается растяжению.
Однако большое или близкое расстояние между анкерами приводит к недостаточному ограничению бетонного ядра.
В то время как низкое объемное соотношение шпал уменьшает удержание бетонного ядра, высокое объемное соотношение шпал нарушает сплошность бетона. Это создает слабую плоскость между ядром и бетонным покрытием, а также создает проблемы при строительстве из-за перегруженности каркаса колонны арматурой.
Недостаток удержания, обеспечиваемый стяжками, был причиной использования таких материалов, как Расширенный Металлическая сетка (EMM), Сварная проволочная сетка (WMM) и Фибра Армированный полимер (FRP) для удержания бетонного ядра.
#2. Количество арматуры в анкерной балке (расчет)
Рассчитайте общую длину анкерной балки.
Рассчитайте общую стационарную и динамическую нагрузки в соответствии с данным чертежом сечения.
На основе нагрузки рассчитайте максимальный изгибающий момент и поперечную силу, действующие на балку.
Масса 1м стали =d ² /162 (где d – это диаметр ) кг , Из этой формулы можно рассчитать, сколько веса требуемой арматуры можно рассчитать в соответствии с требуемой площадью.
Также прочтите: разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.
Часто задаваемые вопросы
Что такое поперечная балка?
Балка , которая соединяет две или более колонн/стропил в крыше/ферменной ферме или на любой высоте над уровнем пола, называется тяга . Анкерные балки в основном устанавливаются в фермах крыши и на уровне цоколя.
Стяжки в колонне
В железобетонных конструкциях стяжки используются в колоннах . Для удержания продольных стержней в формах во время укладки бетона.
Для предотвращения прогиба наружу тонких продольных стержней, подвергающихся высоким нагрузкам, из-за разрыва тонкого бетонного покрытия.
Конструкция анкерной балки
В каркасном здании цоколь Балочные связи все колонны конструкции для уменьшения коэффициента гибкости колонн. Арматура используется по конструкции конструкции .
Также может быть неармированным. Его высота может варьироваться. Его высота должна быть выбрана в соответствии с конструктивными требованиями.
Назначение поперечных балок.
Анкерная балка используется для осевого сжатия.
Чтобы уменьшить эффективную длину колонны.
Они предотвращают коробление колонны.
Анкерные балки уменьшают коэффициент гибкости.
Зачем использовать бетонную анкерную балку?
Анкерные балки являются балками , функция которых состоит не в том, чтобы нести нагрузку на плиту, а просто в том, чтобы действовать как элемент жесткости для колонн и тем самым уменьшать эффект длинной колонны.
Иногда он также действует как влагонепроницаемый слой на уровне цоколя и как разделитель для вентиляторов и дверей при размещении на уровне перемычки.
Также прочтите: Как рассчитать количество стальной плиты по чертежу | BBS плиты
Количество арматуры в анкерной балке
Расчет армирования анкерной балки разделен на две части Основные стержни и хомуты. Проверьте длину основных полос в верхней, нижней и боковых панелях.
Рассчитайте общую длину основных стержней сверху, снизу и сбоку. Найдите общую массу основных стержней
Анкерная балка основания
Анкерная балка равна тип балки, которая используется для связи фундамента и предотвращения эффекта тонкой колонны в конструкции . Это увеличивает жесткость всей конструкции.
Анкерная балка
Анкерная балка — это элемент балки, установленный на высоте выше уровня пола для связывания или соединения двух элементов колонн или стропил . Основная функция цокольной балки — удерживать вместе все колонны и стены для равномерной передачи нагрузок на фундамент.
Анкерная балка в крыше
Анкерная балка — это балка, которая соединяет две или более колонн или стропил в крыше или ферме крыши или на любой высоте над полом, чтобы сделать общую конструкцию более жесткой и сбалансированной на уровне фундамента . Как правило, анкерные балки располагаются на ферме крыши, на уровне пола и цоколя.
Угловая балка и анкерная балка
Назначение анкерных балок — соединение верхушек свай. Анкерные балки не будут нести вертикальные нагрузки, такие как стены и т. д. В отличие от анкерных балок, горизонтальные балки несут стены и другие нагрузки. По этой причине 9Балки класса 0009 больше, чем анкерные балки.
Размер анкерной балки
Бетонные анкерные балки должны быть 6 дюймов (152 мм) или более в глубину и 10 дюймов (254 мм) или более в ширину . Бетонные анкерные балки должны быть непрерывно армированы не менее чем двумя арматурными стержнями № 4. Указанная прочность бетона на сжатие должна быть не менее 2500 фунтов на квадратный дюйм (17,2 МПа).
Фундамент стены и анкерная балка
Основное различие между фундаментом стены и анкерной балкой заключается в их назначении и расположении внутри конструкции. Фундамент стены обеспечивает поддержку и распределяет вертикальные нагрузки на грунт, а анкерная балка обеспечивает боковую устойчивость и передает горизонтальные силы между вертикальными элементами.
Анкерная балка для фундамента Назначение
Анкерная балка — это тип балки, используемой в конструкции для связывания фундамента и предотвращения эффекта тонкой колонны в конструкции . Мы предоставляем этот тип балки, когда две опоры находятся на одной линии. Он соединяет две или более двух колонн и образует структуру в виде каркаса.
Нужна ли поперечная балка?
Анкерные балки обычно требуются, когда высота колонны превышает 12–15 футов , но здесь есть некоторая гибкость в целях проектирования. Обычно они не нужны на высоте ниже 12 футов. Первичные и второстепенные балки несут нагрузку от пола.
Зачем нужна поперечная балка?
Анкерные балки помогают сделать всю конструкцию дома более прочной и стабильной за счет увеличения жесткости . Они помогают удерживать колонны от оседания — вертикального движения — за счет смещения силы между ними. Создаваемая ими рама также помогает уменьшить горизонтальное отклонение.
Назначение анкерной балки
Они используются для соединения оголовков свай и фундаментов колонн . Стяжные балки делают это, удерживая продольные стержни, которые предотвращают перемещение бетона во время его заливки. При наличии дифференциальной осадки они используются в качестве поперечных балок для распределения вертикальных нагрузок за счет поперечных и моментных сил.
Стандартный размер анкерной балки
Например, стандартный размер железобетонной анкерной балки может составлять около 300 мм (12 дюймов) в ширину и 450 мм (18 дюймов) в глубину. Однако важно отметить, что эти размеры являются приблизительными и могут варьироваться в зависимости от конкретных инженерных расчетов и проектных соображений для данного проекта.
Что такое поперечная балка в технике?
Основная функция стяжной балки состоит в том, чтобы действовать как отрезок длины колонны, когда высота потолка превышает нормальную высоту . В таких ситуациях к колоннам присоединяется поперечная балка, чтобы уменьшить их эффективный размер и коэффициент гибкости.
Нужна ли опорная балка?
В целом, анкерная балка для фундамента не всегда необходима для каждого строительного проекта. Необходимость в анкерной балке для фундамента зависит от нескольких факторов, в том числе от конструкции конструкции, типа используемого фундамента и конкретных условий площадки.
Какую силу выдерживает анкерная балка?
сжатие
Анкерные балки не несут никакой нагрузки на пол; скорее, они используются в качестве прерывателей длины для колонн, поддерживающих очень высокие этажи. Они выдерживают сжатие в осевом направлении.
Для чего нужна поперечная балка?
Анкерные балки помогают сделать всю конструкцию дома более прочной и стабильной за счет увеличения жесткости. Они помогают удерживать колонны от оседания — вертикального движения — за счет смещения силы между ними. Создаваемая ими рама также помогает уменьшить горизонтальное отклонение. Эти балки должны быть усилены сталью.
Фундамент стены и анкерная балка фундамента
Балка уклона отличается от фундамента стены , потому что балка уклона предназначена для изгиба и обычно проходит между оголовками свай или кессонами, в то время как фундамент стены опирается на почву и передает вес стены непосредственно на землю.
Детали конструкции анкерной балки фундамента | Разница между цокольной балкой и анкерной балкой
Детали конструкции анкерной балки фундамента | Разница между цокольной балкой и анкерной балкой
Дело против анкерных балок в двухэтажных домах. ..
Пожалуйста, включите JavaScript
Дело против анкерных балок в двухэтажных домах: гарантированная эффективность конструкции
Что такое поперечная балка?
Анкерные балки — тип балок, используемых в строительстве для соединения фундаментов и предотвращения эффекта тонкой колонны. Когда две опоры находятся на одной линии, мы используем этот тип балки. Это структура, которая объединяет две или более колонны, образуя рамку.
Горизонтальная балка, которая служит для предотвращения разделения двух других элементов конструкции, особенно той, которая соединяет два соответствующих стропила в крыше или ферме крыши.
Анкерные балки иногда используются вместо ленточных балок для поглощения всех нагрузок, вызванных эксцентриситетом колонны на фундаменте. Анкерные балки используются в качестве крепежных элементов для уменьшения неподдерживаемой длины колонны.
Пожалуйста, включите JavaScript
Конструкция и проектирование мостов с балками – Типы мостов с балками
Детали конструкции опорных балок
Анкерные балки используются в строительстве зданий для предотвращения оседания колонн или фундамента. Он способствует горизонтальной нагрузке колонны. Анкерные балки следует устанавливать в зданиях, если высота колонн превышает 4-5 м. Если высота колонны менее 4 м, анкерные балки не требуются.
Анкерные балки можно использовать в конструкциях, когда высота крыши превышает стандартную высоту конструкции. Анкерные балки действуют как прерыватель длины колонны. Эти балки помогают минимизировать их эффективную длину и коэффициент гибкости за счет соединения двух или более колонн. Этот тип балки обычно находится над уровнем цоколя и в фермах крыши.
Анкерные балки усиливают жесткость конструкции, соединяя две колонны в двух направлениях, вертикально и горизонтально. Рассмотрим две соединенные вместе колонны: колонну A и колонну B.
Когда колонна B оседает, анкерная балка оказывает сопротивление ее оседанию, перемещая усилие на колонну A. Когда колонна B перемещается горизонтально, колонна B и колонна A соединяются анкерной балкой, создавая действие рамы, которое помогает уменьшить горизонтальное отклонение. Анкерные балки можно строить на любом уровне.
Пожалуйста, включите JavaScript
Пирс против фундамента
Используется в строительстве для поддержки осевого сжатия. Это также сокращает эффективную длину колонны и предотвращает ее коробление.
Для изготовления этих типов балок требуется стальная арматура. Мы можем оценить количество арматуры, необходимой для конструкции стяжной балки.
Основные стержни (верхний стержень, нижний стержень и боковой стержень) — это горизонтальные стержни, соединяющие одну опору с другой, а хомуты — это вертикальные стержни, которые удерживают основные стержни на месте.
Фундамент с анкерной балкой
Что такое анкерная балка в фундаменте?
Фундамент из стяжных балок — это конструктивный элемент здания, соединяющий две стены вместе. Функция анкерной балки заключается в передаче нагрузки от стены к фундаменту. Анкерная балка соединяет колонны со стеной фундамента и передает вес.
Нужна ли опорная балка?
Анкерная балка фундамента является конструкционным элементом зданий. Его можно использовать для поддержки фундамента и предотвращения его обрушения при боковых нагрузках, таких как силы ветра или землетрясения, действующие на конструкцию здания.
Однако многие люди не знают, что анкерные балки для фундамента могут не понадобиться для некоторых типов фундаментов. Например, они могут не понадобиться для свайных фундаментов под неглубоким уровнем грунтовых вод или фундаментов из массивных скал, где давление грунта низкое.
Почему мы используем стяжные балки?
Осевое сжатие осуществляется стяжной балкой. Анкерные балки также сокращают эффективную длину колонны. и не дать колонке рухнуть. Анкерные балки также помогают снизить коэффициент гибкости.
В чем разница между плинтусной балкой и анкерной балкой?
Разница между цокольными балками и анкерными балками заключается в том, что одна из них, цокольная балка, находится в нижней части дома, а другая, анкерная балка, находится наверху дома.
Цокольные балки — это балки, которые соединяются с фундаментом и составляют фундамент. Анкерные балки часто используются с фермами, что помогает им поддерживать крышу, а также обеспечивает устойчивость дома.
Анкерная балка — элемент, соединяющий стойки. Обычно это означает, что в двухстоечном доме из бруса только одна балка. Анкерная балка передает нагрузку с одной стойки на другую. Цокольная балка — это тип балки, расположенной в нижней части колонны.
Наиболее существенное различие между анкерной балкой и цокольной балкой заключается в том, что анкерная балка используется для перекрытия расстояний между двумя независимыми структурными опорами, которыми могут быть колонны, стойки, стены или балки. Цокольная балка, с другой стороны, используется в качестве опорной конструкции для фундамента здания и является неотъемлемой частью конструкции здания.
Почему мы используем плинтусные балки?
Когда фундамент осядет, цокольная балка поможет предотвратить расширение или распространение трещин из фундамента в стену выше. Цокольные балки равномерно распределяют нагрузку стены на фундамент.
В чем разница между тяговой балкой и балкой уклона?
Анкерные балки используются для соединения колонн. В отличие от анкерных балок, горизонтальные балки поддерживают стены и другие нагрузки. В результате балки уклона больше, чем анкерные балки.
Что такое балки уклона
Балка уклона, также известная как основание балки уклона, является компонентом фундамента здания. Он состоит из железобетонной балки, которая передает нагрузку от несущей стены на разнесенные фундаменты, такие как оголовки свай или кессоны.
Применяется, когда несущая способность поверхностного грунта меньше ожидаемых расчетных нагрузок.
Наклонная балка отличается от стенового фундамента тем, что настильная балка предназначена для изгиба и часто проходит между верхушками свай или кессонами, в то время как фундамент стены опирается на почву и передает вес стены прямо на землю.
Наклонная балка также отличается от ленточной балки тем, что она усилена для распределения веса стены на разные фундаменты, тогда как ленточная балка предназначена для перераспределения веса колонны между фундаментами.
