Обзор технических характеристик асбестоцементных труб
Что такое асбестоцементные трубы и из чего их изготавливают?

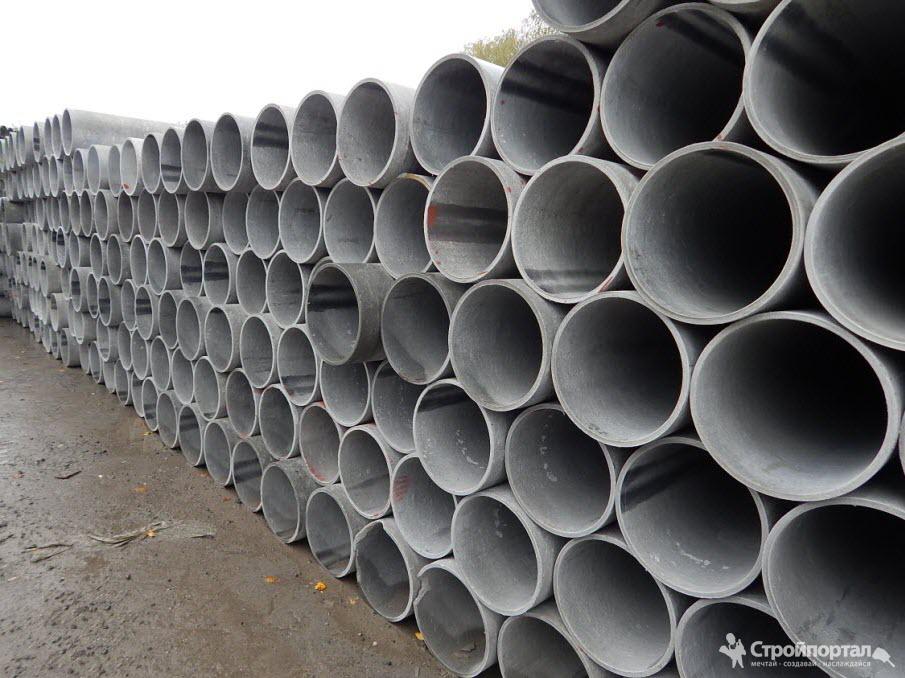

Асбестоцементные трубы – это продукция, изготавливаемая из асбестоцемента, широко используемая в разных сферах человеческой деятельности. Асбестоцемент – материал, который получается путем прессования водно-цементной смеси с добавлением волокон асбеста. Волокна основаны на минеральном хризолите и имеют среднюю длину около 5 мм. Доля асбестовых волокон составляет около 10-15% от общего продукта, и именно благодаря его присутствию образуется твердый и высокопрочный материал. Сильные асбестовые волокна ведут себя аналогично стальным стержням, используемым в армирующем бетоне. Изначально асбестоцемент использовался в качестве изоляционной и огнеупорной защиты – он устойчив к атмосферным воздействиям, не пропускает воду. В современной промышленности его используют для изготовления гофрированной кровли, водосточных труб, водяных цистерн, водосточных желобов, дымоходов, мусорных уличных урн, нефтепроводов, резервуаров для воды и т. д. На предприятиях по производству асбестоцементных изделий, помимо основной продукции, выпускают крепежные муфты, основной особенностью которых является внутренний диаметр, немного превышающий внешний диаметр труб, что обеспечивает более надежное соединение.Виды труб из асбестоцемента и их размеры
Трубы, изготовленные из асбестоцемента, подразделяются на два типа: безнапорные и напорные. Последние могут использоваться как для внутренних, так и для наружных систем водоснабжения, предназначенных для транспортировки жидкостей под давлением. Трубы производят соответственно требованиям ГОСТа 539-80 и ТУ 5786-013-00281708-03, имеют специальное углубление для муфт, и поставляются вместе с ними и резиновыми кольцами-уплотнителями. Уплотнители, изготовленные из термоустойчивой резины, надежно герметизируют трубные соединения изнутри. Напорные трубы могут выдерживать разное давление, в связи с этим их подразделяют на четыре вида:- Труба ВТ6 – выдерживает давление 0,6МПа;
- ВТ9 – давление 0,9МПа;
- ВТ12 – 1,2МПа;
- ВТ15- 1,5 МПа.
Область применения асбестоцементных труб
Напорные и безнапорные трубы имеют разные сферы применения, так безнапорные трубы из асбестоцемента применяют при:- прокладке водопроводных сетей;
- изготовлении дымоходов;
- обустройстве дренажных коллекторов;
- монтаже внутридомовых мусоропроводов;
- изготовлении безнапорных канализационных систем;
- сооружении смотровых колодцев;
- возведении столбчатых фундаментов для сборно-щитовых домов. Чаще всего фундаменты из труб устанавливаются на подтопляемых грунтах. Для фундамента используют диаметр 200 миллиметров;
- тонкостенные асбестоцементные изделия, внутренний диаметр которых составляет 100-150 миллиметров, часто применяются для защиты телефонных, интернет и электрических кабелей.
- изготовление бытовых трубопроводов, а также трубопроводов, которые могут проводить газ, воду и нефтепродукты;
- обустройство вентиляционных систем;
- прокладка теплотрасс;
- устройство напорной канализации;
- при изготовлении дымоходов;
- для укладки фундамента в заболоченной местности;
- при обустройстве водостоков;
- при бурении скважин.
- температура теплоносителя до 115 градусов;
- давление, не превышающее 1,6МПа.
Преимущества труб
Асбестоцементные трубы стали применять более 70 лет назад, и до сего дня они пользуются широкой популярностью в разных сферах деятельности. Благодаря прессованию цемента с асбестом, трубы приобретают колоссальную прочность. К основным преимуществам асбестоцементных труб можно отнести:- устойчивость к агрессивным средам;
- эксплуатация в любом типе грунта;
- надежность – асбестоцементные трубы выдерживают в 15 раз больше давление воды, чем бетонные трубы одинаковой толщины;
- длительный срок эксплуатации, так, к примеру, стальную водопроводную трубу нужно менять каждые 5-7 лет, с асбестоцементной трубой за 50 лет ничего не случится;
- устойчивость к химической и электролитической коррозии;
- минимальное гидравлическое сопротивление;
- устойчивость к абразивному износу;
- выдерживают поперечное напряжение, возникающее из-за внутреннего давления, включая водяные скачки давления;
- высокая прочность на раздавливание, следовательно, возможность безопасно использовать при тяжелых внешних нагрузках и интенсивном движении;
- низкий коэффициент теплового расширения, противодействующий внутреннему разрушению от колебаний температуры воды;
- низкая теплопроводность и отличные изоляционные характеристики, сводящие к минимуму теплопотери воды;
- относительная легкость соединения;
- трубы из асбестоцемента практически не нуждаются в техническом обслуживании;
- теплостойкость и огнестойкость;
- могут использоваться в жарких регионах;
- относительно невысокая цена.
Рекомендации по установке
При укладке магистрали необходимо соблюдать уклон от 2 до 3 миллиметров на погонный метр трубы, уклон должен изготавливаться в сторону колодца. В случае, когда имеется естественный уклон местности, дополнительный уклон можно не создавать. При соединении асбестоцементных труб важно применять только сертифицированные муфты цилиндрической формы, изготовленные в соответствии с ГОСТ1839 80. Торцы трубы должны отрезаться перпендикулярно к ее оси, после чего их необходимо обработать под углом.Асбестоцементные трубы. — Статьи
Асбест – природный материал, который состоит из гидросиликата магния. Различают несколько его разновидностей, которые отличаются примесями и структурой. Ни ядовитым, ни тем более радиоактивным асбест не является, вреда здоровью человека при контакте не наносит. Заболевания может вызвать регулярно вдыхаемая асбестовая пыль, но не столько в силу состава материала, сколько по причине засорения легких человека мелкими частицами.
В строительстве наблюдается общий тренд к использованию материалов из волокон асбеста в соединении с цементом. Асбестоцементные трубы пользуются популярностью как материал недорогой и при этом обладающий целым рядом преимуществ. Трубы из асбестоцемента прочны и надежны. Срок службы составляет до 35 лет (трубы из различных металлов служат в среднем всего 5–10 лет). Они достаточно легки по сравнению с металлическими или чугунными трубами и аналогами, обладают низкой теплопроводностью.
Асбестоцементные безнапорные трубы просты в использовании и монтаже. Минеральный материал не подвергается коррозии, блуждающим токам и гниению, а так же долго сохраняет пропускную способность. Трубы из асбестоцемента практически универсальны, потому что их можно применять как при монтаже трубопровода или канализации, так и для более мелких задач, например, обустройства дымохода.
При прокладке водопроводных или канализационных конструкций немаловажно, чтобы материал труб был устойчив к минеральным элементам и агрессивной среде. Асбестоцементные напорные трубы отлично справляются с этой задачей. Их преимущество также в том, что прокладывать трассы можно на меньшей глубине, чем это требуется при использовании труб из чугуна или стали. Асбестоцементные трубы сами по себе обладают довольно хорошей теплоизоляцией. С практической точки зрения это означает, что вода в таких трубах при понижении температуры не замерзнет.
Трубы из недорогого материала обладают еще одним уникальным отличием от металлических вариантов – они не требуют дополнительной гидроизоляции, что еще больше удешевляет и упрощает процесс монтажа и эксплуатации.
Соединения труб из асбестоцемента достаточно надежны. Если происходят резкие перепады температуры воды, то на конструктивные характеристики трубы это не влияет. По асбестоцементной трубе можно пропустить кипяток и пятиметровый отрезок удлинится всего на 0,4 мм. Но изменения в структуре не только не ослабят прочность, а наоборот, сделают соединения крепче.
Казалось бы, асбестоцементные трубы – это идеальный материал. Однако у него есть существенный минус. Уложенная труба очень прочна. Однако она же в силу своей хрупкости страдает от механических повреждений при перевозке или монтаже. Поэтому при прокладке трассы из этих труб необходимо придерживаться особой осторожности, так как эта работа требует специальной подготовки и навыков.
Хотя использование асбестоцементных труб и возможно для отвода газа из печей или каминов, существуют определенные риски и технологические особенности. При нагреве до 400–500 градусов труба может растрескаться или лопнуть. Материал так же легко вбирает конденсат, что ведет к медленному разрушению конструкции.
Несмотря на определенные ограничения в сфере применения, асбестоцементные трубы – один из лучших вариантов современных строительных материалов для водопроводных и канализационных трасс. И он широко используется в быту из-за долговечности, удобства в применении и стоимости.
Любое копирование данной статьи возможно, при условии размещения прямой гиперссылки на сайт s-k-s. ru
Риски для здоровья населения от асбоцементной кровли
1. Асбест, асбестоз и рак: Хельсинкские критерии диагностики и атрибуции. Scand J Work Environment Health. 1997;23(4):311-316. [PubMed] [Google Scholar]
2. Вольф Х., Вехмас Т., Окса П., Рантанен Дж., Вайнио Х. Асбест, асбестоз и рак, Хельсинкские критерии диагностики и атрибуции, 2014 г.: рекомендации. Скандинавский журнал работы, окружающей среды и здоровья. 2015;41(1):5–15. 10.5271/sjweh.3462 [PubMed] [CrossRef] [Академия Google]
3. Кампопиано А., Рамирес Д., Закшевска А.М., Ферри Р., Д’Аннибале А., Пиццутелли Г. Оценка риска распада асбестоцементных крыш. Энн Оккуп Хайг. 2009;53(6):627-638. [PubMed] [Google Scholar]
4. Фаверо-Лонго С.Е., Синискалко С., Пьервиттори Р. Колонизация растений и лишайников в асбестовой шахте: спонтанное биопоглощение ограничивает рассеивание волокон в воздухе. Растение Биосист. 2006;140(2):190-205. 10.1080/11263500600756546 [CrossRef] [Google Scholar]
5. Гиббс Г., Пигг Б.Дж., Николсон В.Дж. и др. Хризотил-асбест. Критерии гигиены окружающей среды. Всемирная организация здравоохранения; 1998;197. https://inchem.org/documents/ehc/ehc/ehc203.htm [Google Scholar]
6. Комитет по стандартам медицинской помощи Британского торакального общества . Заявление о злокачественной мезотелиоме в Соединенном Королевстве. грудная клетка. 2001;56(4):250-265. [Бесплатная статья PMC] [PubMed] [Google Scholar]
7. Профессиональный рак: руководство по профилактике, оценке и расследованию. австралийский факультет медицины труда; 2003 г. https://web.archive.org/web/20051110071039/; http://www.racp.edu.au/afom/AFOM_Occupational_Cancer.pdf [Академия Google]
8. Рабочая группа IARC по оценке канцерогенных рисков для человека . Обзор человеческих канцерогенов. Часть C: мышьяк, металлы, волокна и пыль. Международное агентство по изучению рака; 2012. [Бесплатная статья PMC] [PubMed] [Google Scholar]
9. Ходжсон Дж. Т., Дарнтон А. Количественные риски мезотелиомы и рака легких в связи с воздействием асбеста.
Энн Оккуп Хайг. 2000;44(8):565-601. [PubMed] [Google Scholar]10. Австралийский институт гигиены труда . Документ с изложением позиции: Асбест и его опасность для здоровья на рабочем месте . 2016.
11. Липпманн М. Токсикологические и эпидемиологические исследования воздействия переносимых по воздуху волокон: согласованность и последствия для общественного здравоохранения. Критический преподобный Toxicol. 2014;44(8):643-695. [PubMed] [Google Scholar]
12. Suzuki Y, Yuen SR, Ashley R. Короткие тонкие волокна асбеста способствуют развитию злокачественной мезотелиомы человека: патологические данные. Int J Hyg Environ Health. 2005;208(3):201-210. [PubMed] [Академия Google]
13. Adib G, Labrèche F, De Guire L, Dion C, Dufresne A. Короткие, тонкие и ВОЗ волокна асбеста в легких рабочих из Квебека с заболеванием, связанным с асбестом. Am J Ind Med. 2013;56(9):1001-1014. [PubMed] [Google Scholar]
14. Додсон РФ, Аткинсон М.А. Измерения содержания асбеста в тканях. Энн Н.Ю. Академия наук. 2006;1076:281-291. [PubMed] [Google Scholar]
15. Лумис Д., Демент Дж., Ричардсон Д., Вольф С. Размеры волокон асбеста и смертность от рака легких среди рабочих, подвергшихся воздействию хризотила. Оккупируйте Окружающая среда Мед. 2010;67(9):580-584. [Бесплатная статья PMC] [PubMed] [Google Scholar]
16. Национальный институт охраны труда и здоровья (NIOSH) . Волокна, метод 7400 #2 (15.08.94) , в NIOSH Manual of Analytical Methods (4-е изд.) . 1994 год; НИОСХ.
17. Национальный институт охраны труда и здоровья (NIOSH) . Измерение волокон, глава FI (28.04.2016) , в NIOSH Manual of Analytical Methods (5-е изд.) . 2016; НИОСХ.
18. Буланже Г., Андухар П., Пайрон Дж. К. и др. Количественная оценка коротких и длинных волокон асбеста для оценки воздействия асбеста: обзор токсичности размера волокна. Здоровье окружающей среды. 2014;13:59. [Бесплатная статья PMC] [PubMed] [Google Scholar]
19. Lanting RW, den Boeft J. Концентрация минеральных волокон в окружающем воздухе в Нидерландах. ВДИ Бер. 1983;475:123-128. [Google Scholar]
20. Ньюхаус М.Л., Томпсон Х. Мезотелиома плевры и брюшины после воздействия асбеста в районе Лондона. Br J Ind Med. 1965;22(4):261-269. [Бесплатная статья PMC] [PubMed] [Google Scholar]
21. Bohlig H, Dabbert AF, Dalquen P, Hain E, Hinz I. Эпидемиология злокачественной мезотелиомы в Гамбурге. Окружающая среда Рез. 1970;3:365-72. [Google Scholar]
22. Гемба К., Фуджимото Н., Като К. и др. Национальное исследование злокачественной мезотелиомы и воздействия асбеста в Японии. Онкологические науки. 2012;103(3):483-490. [Бесплатная статья PMC] [PubMed] [Google Scholar]
23. Ramos-Bonilla JP, Cely-García MF, Giraldo M, et al. Загрязненный асбестом город рядом с асбестоцементным заводом: Сибате, Колумбия. Окружающая среда Рез. 2019;176:108464. [PubMed] [Google Scholar]
24. Лэмперд Р. Белая смерть: смерть в пыли. Вестник Солнца . 2014; (12 октября): 1, 4–5, 31–4, 63.
25. Виктория. Департамент здравоохранения и социальных служб . Отчет о расследовании связанных с асбестом заболеваний в Саншайн-Норт . 2015.
26. Австралия . Агентство по безопасности и искоренению асбеста и Университет Монаша, Измерение выброса асбестового волокна во время работ по удалению в различных сценариях самостоятельных работ . 2016.
27. Ким Ю.С., Хонг У.Х. Программа оптимального обращения с асбестосодержащими строительными материалами должна быть доступна в случае стихийного бедствия. Управление отходами. 2017;64:272-285. [PubMed] [Академия Google]
28. Викраматиллаке Б.А., Фернандо М.А., Франк А.Л. Распространенность заболеваний, связанных с асбестом, среди рабочих в Шри-Ланке. Энн Глоб Здоровье. 2019;85(1):108. [Бесплатная статья PMC] [PubMed] [Google Scholar]
29. Спурни К., Вайс Г., Опиела Х. Цур Выбросы асбестовых волокон из асбестоцемента [Об выделении асбестовых волокон из выветрившегося асбестоцемента]. Штауб Райнхальт Люфт. 1979;39(11):422-427. [Google Scholar]
30. Тайхерт В.У. Ergebnisse quellenbezogener Messungen faserförmigerTeilchen in der Außenluft. ВДИ Бер. 1983;475:117-122. [Google Scholar]
31. Спурни К., Марфельс Х., Буз С., Вайс Г., Опиела Х., Вулбек Ф.Дж. [Выбросы волокна из выветрившихся асбестоцементных изделий. 1. Выделение волокна в окружающий воздух. Zentralbl Hyg Umweltmed. 1989;188(1-2):127-143. [PubMed] [Google Scholar]
32. Спурный КР. Высвобождение асбестовых волокон из-за коррозии и выветривания асбестоцементных изделий. Научная публикация IARC. 1989;90:367-371. [PubMed] [Google Scholar]
33. Krakowiak E, Górny RL, Cembrzyńska J, Sakol G, Boissier-Draghi M, Anczyk E. Воздействие переносимых по воздуху асбестовых волокон на окружающую среду в высокоурбанизированном городе. Энн Агрик Энвайрон Мед. 2009 г.;16(1):121-128. [PubMed] [Google Scholar]
34. Чжон Дж-В, Чо С, Пак ГТ, Ли СДж. Оценка риска для здоровья и оценка выбросов асбеста из зданий с асбестоцементными шиферными крышами в Пусане. J Environ Sci Int. 2013;22:1579-1587. 10.5322/ДЖЭСИ.2013.22.12.1579 [CrossRef] [Google Scholar]
35. Чжан Ю-Л, Ким Ю-С, Хун У-Х. Визуализация распределения естественных асбестовых волокон в Корее посредством анализа изменений толщины асбестоцементных сланцев. J Чистый Продукт. 2016;112:607-19. 10.1016/j.jclepro.2015.08.004 [CrossRef] [Google Scholar]
36. Burdett G. Исследование волокон хризотила в образце асбоцемента . Лаборатория здоровья и безопасности; 2007. https://www.hse.gov.uk/research/hsl_pdf/2007/hsl0711.pdf
37. Тилкес Ф., Бек Э.Г. Цитотоксичность и канцерогенность хризотиловых волокон из асбоцементных изделий. Научная публикация IARC. 1989;90:190-196. [PubMed] [Google Scholar]
38. Маньяни С., Агудо А., Гонсалес К.А. и др. Многоцентровое исследование злокачественной мезотелиомы плевры и непрофессионального воздействия асбеста. Бр Дж Рак. 2000;83(1):104-111. [Бесплатная статья PMC] [PubMed] [Google Scholar]
39. Magnani C, Dalmasso P, Biggeri A, Ivaldi C, Mirabelli D, Terracini B. Повышенный риск злокачественной мезотелиомы плевры после воздействия асбеста в жилых или бытовых условиях: исследование случай-контроль в Казале Монферрато, Италия. Перспектива охраны окружающей среды. 2001;109(9):915-919. [Бесплатная статья PMC] [PubMed] [Google Scholar]
40. Ferrante D, Mirabelli D, Tunesi S, Terracini B, Magnani C. Мезотелиома плевры и профессиональное и непрофессиональное воздействие асбеста: исследование случай-контроль с количественной оценкой риска. Оккупируйте Окружающая среда Мед. 2016;73:147-153. [PubMed] [Академия Google]
41. Канг Д., Ким Й.Ю., Шин М. и др. Взаимосвязь фиброза нижних отделов легких, заболеваний плевры и образования в легких с воздействием асбеста на работе, в домашнем хозяйстве, в районе и в жилых районах с плотной крышей из шифера. Общественное здравоохранение Int J Environ Res. 2018;15(8):1638. [Бесплатная статья PMC] [PubMed] [Google Scholar]
42. Казан-Аллен Л. Текущие запреты на использование асбеста . Секретариат Международного запрета на асбест; 2019 г. http://www.ibasecretariat.org/chron_ban_list.php [PubMed]
43. Организация Объединенных Наций по вопросам образования, науки и культуры (ЮНЕСКО) . Всемирная комиссия по этике научных знаний и технологий: принцип предосторожности. ЮНЕСКО; 2005 г. https://www.eubios.info/ЮНЕСКО/precprin.pdf [Академия Google]
§341.17. Утверждение поставщиков учебных курсов по асбестоцементным трубам и курсов по асбестоцементным трубам с целью освобождения работодателя от требований регистрации.
(а) Сфера применения и применение.
Любой организатор курсов (частное лицо или юридическое лицо), желающий провести обучение по асбестоцементным трубам с целью освобождения работодателя от требований «работы, связанной с асбестом», как это предусмотрено Разделом 1529(r) и Разделом 6501.8(c) Трудового кодекса, подать заявку и получить одобрение в соответствии с настоящим разделом.
(b) Критерии утверждения курса производства асбестоцементных труб.
(1) Начальный курс. Курс должен состоять как минимум из четырех (4) часов обучения для рабочих и руководителей и должен включать, помимо прочего, следующие темы:
(A) Физические характеристики и опасность для здоровья асбеста.
(B) Типы асбестоцементных труб, с которыми сотрудник может столкнуться при выполнении своих конкретных рабочих заданий.
(C) Безопасные методы и процедуры для сведения к минимуму воздействия асбеста при работе с асбестоцементными трубами.
(D) Обзор общих приказов по безопасности в промышленности и строительстве, касающихся воздействия асбеста.
(E) Практический инструктаж по использованию труб и инструментов и оборудования, которые сотрудники будут использовать на рабочем месте.
(2) Курс повышения квалификации. Ежегодная переподготовка должна проводиться в соответствии с разделом 1529(k)(9)(B). Ежегодный повторный курс должен включать не менее двух часов повторения важных элементов, охваченных начальным курсом, любых изменений в федеральных и государственных нормах по асбесту, а также последних достижений в современных методах работы с асбестоцементными трубами.
(c) Подача заявки на утверждение курса.
Любое физическое или юридическое лицо, желающее пройти одобренное Отделом обучение работе с асбестоцементными трубами, может обратиться в Отдел по этому адресу:
ОТДЕЛ ОХРАНЫ ТРУДА |
УТВЕРЖДЕНИЕ ОБУЧЕНИЯ ТРУБОПРОВОДАМ ПЕРЕМЕННОГО ТОКА |
Почтовый индекс КОРОБКА 420603 |
САН-ФРАНЦИСКО, Калифорния 94142 |
Необходимо предоставить следующую информацию:
(1) Имя и адрес физического или юридического лица, проводящего обучение, имя и должность лица, подающего заявление, с его или ее подписью и заявлением, удостоверяющим, что информация и представленный материал будет использоваться в курсе, для которого испрашивается одобрение, а также имя, должность и номер телефона лица, с которым отдел должен связаться по вопросам утверждения курса.
(2) Письменное описание учебных тем и практических занятий, которые будут преподаваться, а также копии любых учебных документов и наглядных учебных пособий, которые будут использоваться.
(d) Регистрационный сбор.
(1) Плата за подачу заявления составляет 200 долларов США за начальный курс и 100 долларов США за ежегодный курс повышения квалификации.
(2) Денежный перевод регистрационного взноса должен быть произведен на счет утверждения Asbestos Training.
(3) Плата не возвращается.
(e) Процесс подачи заявки.
(1) В течение 25 рабочих дней с момента получения заявки Отдел уведомляет заявителя в письменной форме о том, что заявка одобрена, и присваивает номер утверждения курса Отдела или о том, что заявка не соответствует требованиям. В уведомлении должно быть указано, какая дополнительная информация или документация необходимы, если заявление признано неполным.
(2) В течение 15 рабочих дней после получения запрошенной дополнительной информации или документации Отдел уведомляет заявителя в письменной форме о том, что заявка одобрена, и присваивает номер утверждения Отдела или о том, что заявка по-прежнему не соответствует требованиям и отклонена.
(3) Заявитель, заявка которого отклонена, может подать новую заявку с другой регистрационной пошлиной.
(f) Учебные отчеты.
(1) Для подтверждения утверждения курса организатор курса должен вести записи, в которых указываются имена стажеров, даты проведения обучения, имя(а) инструктора(ов), проводившего обучение, и Подразделение выдало номер утверждения курса. Это применимо независимо от того, является ли поставщик курсов также работодателем.
(2) Организатор курсов должен предоставить копию записей об обучении в Отдел по запросу.
(3) Записи об обучении должны храниться не менее трех лет.
(g) Отказ, приостановка и аннулирование утверждения курса и сертификатов о прохождении обучения.
(1) Отдел может в любое время, при наличии уважительной причины и после уведомления, отозвать любое одобрение курса или свидетельство об обучении, выданное в соответствии с настоящим разделом.
(2) Все процедуры отказа, приостановки или аннулирования должны соответствовать Общим правилам практики и процедурам, изложенным в разделах с 340.
