Архитектурные обмеры зданий: Архитектурные обмеры зданий в Москве

необходимость проведения, суть и качество обмерных работ на архитектурных объектах.

Архитектурные обмеры являются основным способом фиксации архитектурных объектов и включают в себя несколько этапов работ: от натурных (непосредственно на объекте) до составления обмерных чертежей и окончательного оформления всей проведенной работы.

Необходимость проведения архитектурных обмеров может возникать во многих случаях, ведь это главный инструмент фиксации архитектурных реалий, который позволяет получить исчерпывающее представление не только о внешнем виде исследуемого объекта, но и масштабные ортогональные чертежи поэтажных планов, разрезов и деталей здания, обязательных для разработки проектов реставрации, реконструкции и других преобразований.

ЧЕМ ОТЛИЧАЮТСЯ АРХИТЕКТУРНЫЕ ОБМЕРЫ ОТ ДРУГИХ ВИДОВ ОБМЕРНЫХ РАБОТ?
Если заглянуть в учебную литературу профильных ВУЗов, то получится, что архитектурные обмеры – это довольно “простой” вариант фиксации исторических объектов, а самый детальный и правильный – археологический.

Однако, в современных реалиях “архитектурными обмерами” называют как раз, наоборот, очень подробные и точные обмеры архитектурных объектов, часто – памятников архитектуры, охраняемых государством объектов историко-культурного наследия.

Обмеры можно условно разделить на три вида: схематические, упрощенные и подробные. Но четкого разграничения тут нет, т.к. при одной и той же цели обмеров особенности архитектуры обмеряемого объекта диктуют подробность, тщательность и точность снятия размеров. Так в настоящее время «архитектурные обмеры» – это, как правило, подробные обмеры, учитывающие все отклонения от идеальной геометрической схемы, где фиксируется каждая точка объекта тем или иным способом, чтобы можно было определить ее местоположение в пространстве и нанести на нужную проекцию в чертеже. Так архитектурные обмеры из довольно простого средства фиксации формы и изображения памятников стали средством их подробного изучения и исследования.

ПРОВЕДЕНИЕ АРХИТЕКТУРНЫХ ОБМЕРОВ осуществляется согласно стандартам ГОСТ, СП и СНиП:

– ГОСТ Р 56905-2016 Проведение обмерных и инженерно-геодезических работ на объектах культурного наследия;
– ГОСТ Р 21. 1101-2013 Система проектной документации для строительства;
– СП 13-102-2003 Правила обследования несущих строительных конструкций здания;
– другие нормативные акты под разные виды зданий и чертежей.

Высокая точность результатов современных архитектурных обмеров достигается при помощи использования современного высококлассного оборудования в совокупности с возможностями опытных специалистов, много лет работающих в сфере архитектурных обмеров. Компания “МосСканПроект”, не один год предоставляющая свои услуги архитектурных обмеров в Москве и Московской области, как раз, является именно такой командой настоящих профессионалов, с большим багажом знаний и многолетним опытом проведения обмеров на объектах различной сложности.

Свяжитесь с нами и мы выполним архитектурные обмеры точно и в срок!
[email protected]
МОССКАНПРОЕКТ.РФ
📞 +7 (925) 514-60-82
тел. +7 (495) 763-40-00

ПРИМЕР ВЫПОЛНЕНИЯ КОМПАНИЕЙ “МОССКАНПРОЕКТ” АРХИТЕКТУРНЫХ ОБМЕРОВ В МОСКВЕ:
здание “Посольского подворья” (объект культурного наследия регионального значения, 1889-1890г. г, архитектор Б.В. Фрейденберг):

Результат лазерного сканирования: черно-белая точечная трехмерная модель здания в программе ScanImager. г. Москва, ул.Ильинка 8а

Фрагмент цветного ортофотоплана фасада здания. Архитектурные обмеры. г.Москва, ул.Ильинка 8а

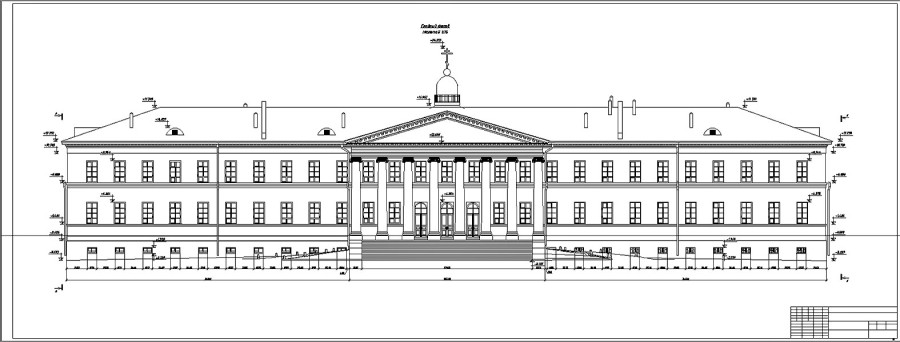

Обмерный чертеж лицевого  фасада здания. Архитектурные обмеры. г.Москва, ул.Ильинка 8а

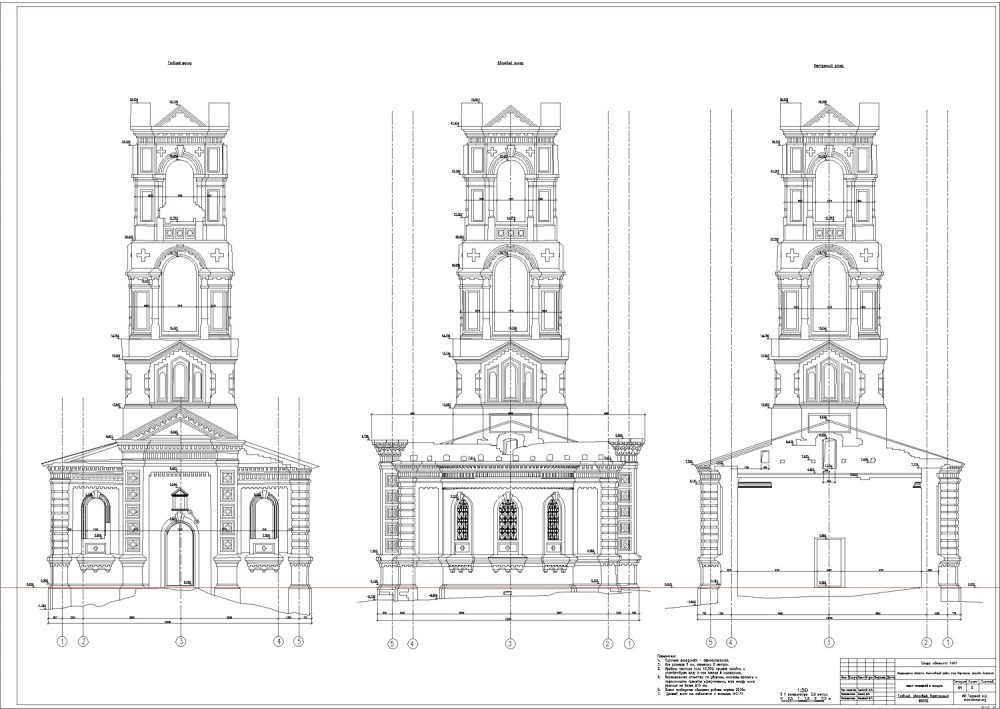

Обмерный чертеж деталей, декоративных и конструктивных элементов здания.
Результат архитектурных обмеров. г.Москва, ул.Ильинка 8а.

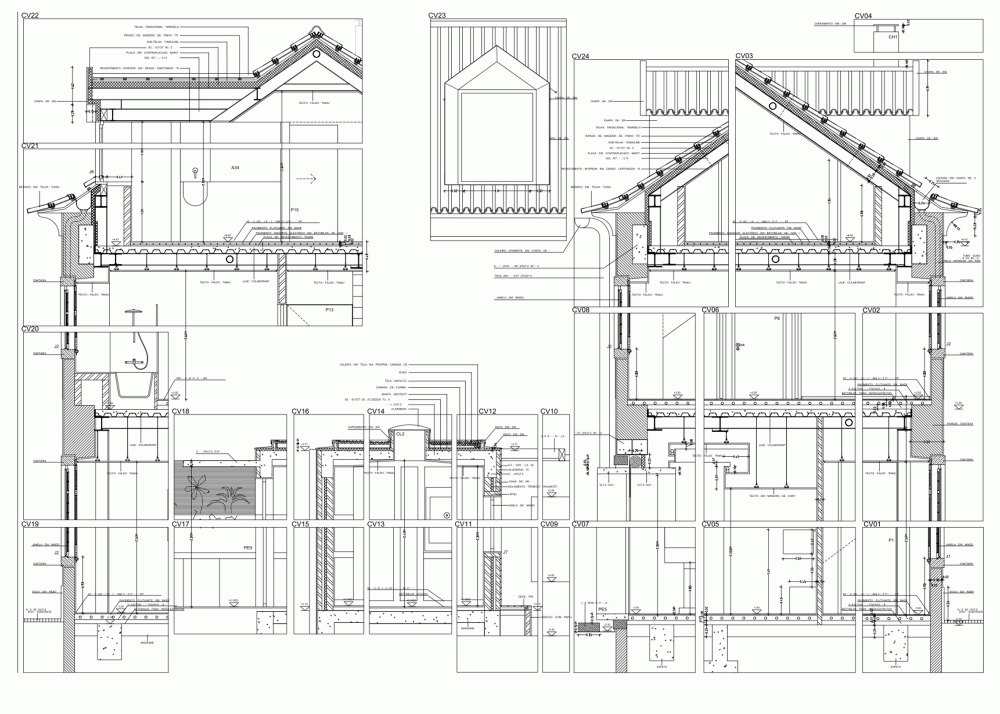

Обмерные чертежи разрезов здания. Архитектурные обмеры. г.Москва, ул.Ильинка 8а

—
