Армирование штукатурки: Армированная штукатурка: особенности и необходимость применения.

Содержание

Армирование стен сеткой: технология и рекомендации

Во время строительства незаменимым материалом является арматура. Армирование позволяет укрепить сооружение и продлить его строк службы. Но для чего нужно армировать стены, и какие материалы нужны для работ? Будем разбираться.

Очень часто в процессе строительства или ремонта можно столкнуться со многими дефектами стен, которые довольно сложно замаскировать или убрать полностью. Выровнять стену можно с помощью шара штукатурки. Но если на стене есть много грубых неровностей или трещин, то сама штукатурка не сможет их скрыть. В таких случаях можно применить армирование стен сеткой.

Армированная поверхность более эластична и лучше воспринимает механические нагрузки. Армирование стен сеткой рекомендуют проводить, если толщина штукатурки 2 сантиметры и больше.

Для чего применяют армирование?

Армирование применяют в таких случаях:

  1. Неровности стен. В процессе выравнивания стен можно столкнуться с очень большими неровностями, для скрытия которых придется делать большой слой штукатурки. Но сама штукатурка очень тяжелая и если слой довольно толстый, то он может вздуться и отслоиться.
  2. Слишком ровная стена. В таких случаях сетка помогает более плотно сцепиться раствору со стеной.
  3. Трещины. С помощью армирования сеткой можно значительно уменьшить размеры больших трещин, а если трещины поменьше, то и полностью их скрыть. Также сетка предотвращает появление трещин и микротрещин, если ее использовать в процессе строительства.

Как правильно подобрать сетку для армирования стены?

Есть много нюансов, которые стоит знать при выборе сетки. Сетка для армирования бывает металлическая, пластиковая или из стекловолокна.

Металлическая сетка подходит для армирования стен с большими неровностями (больше 4 сантиметров). Металл хорошо работает в щелочной среде и такие сетки можно использовать для штукатурки раствором, в состав которого входит цемент. Также рекомендуется применение металлических сеток, если штукатурка будет проводиться глиной. Только в этом случае лучше брать сетку с размером ячейки 50×50 миллиметров. Хорошо также армировать металлической сеткой стены, которые часто поддаются механической нагрузке (стены гаража, первого этажа здания).

Использование пластиковой сетки возможно только в том случае, если в состав штукатурки не входит цемент. Часто используют с гипсовым раствором для финишной штукатурки стены. Такая сетка более дешёвая, чем металлическая или стекловолокнистая, но и не долговечна. При работе с такой сеткой нужен опыт, так как она быстро провисает и деформируется.

Если слой штукатурки будет более тонким, тогда возможное использование сетки из стекловолокна. Такая сетка сравнительно хорошо удерживает раскрытие трещин, но небольших размеров.

Монтаж сетки

Для того чтобы прикрепить сетку к стене вам понадобятся:

  • дюбель-гвозди d=6мм и саморезы 4,5мм;
  • перфоратор;
  • проволока для вязания сетки;
  • ножницы для резки металла:
  • маяки.

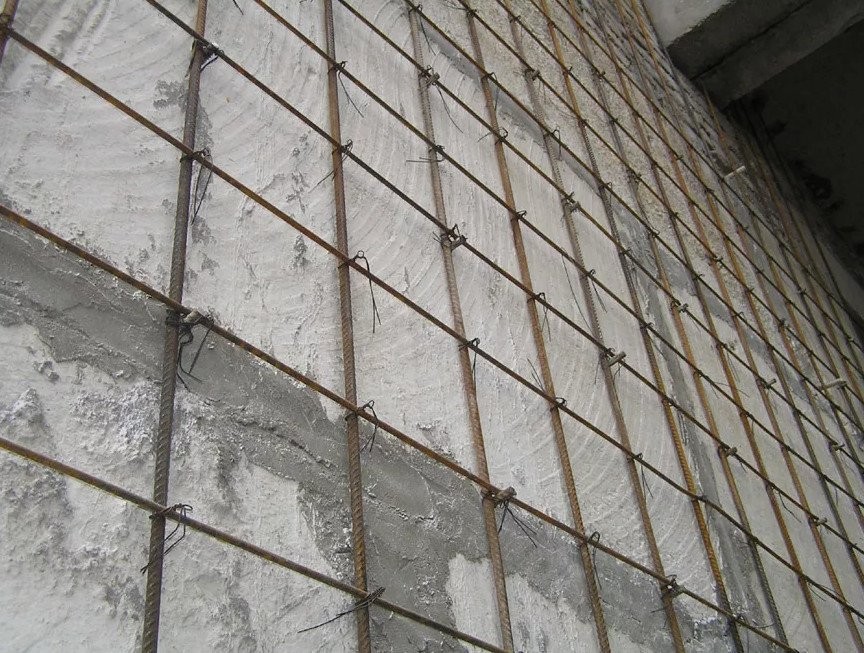

Поверхность стены нужно очистить и обработать грунтовкой. Сетку разрезать на куски так, чтобы кусок был на всю высоту стены. Крепление начинаем снизу с помощью дюбель-гвоздей и переходим наверх.

Для фиксации сетки можно загнуть край гвоздя или же использовать монтажную оцинкованную ленту. Также часто сетку фиксируют с помощью вязальной проволоки. Для этого дюбеля надо забить не полностью и на шляпки буквой Z навязать проволоку. После крепления проволоки добивают дюбеля.

При расчете необходимого количества дюбелей надо знать, что на 1м² потратится около 16-20 штук.

Для того чтобы сетка не провисла и не деформировалась её необходимо хорошо натянуть и плотно прижать к поверхности стены. Если будут места, где сетка отстает от стены на 1 сантиметр и больше, то там штукатурка может отслоиться от поверхности. Места стыков необходимо делать внакладку. После фиксации сетки выставляют маяки.

Далее можно приступать к первому слою штукатурки. Он должен быть сделан с жидкого раствора. Наносить штукатурный раствор надо резкими движениями, чтобы он хорошо приставал к стене между ячейками арматурной сетки.

Если первый слой хорошо просох, тогда можно наносить второй. Финишный шар штукатурки делается из более густого раствора. Нанесение надо делать снизу вверх.

Если следовать всем рекомендациям по выбору и монтажу арматурной сетки, то стена будет хорошо защищена от образования трещин и разрушения.

Штукатурка с армированием

19.04.2014 17:30

В последние несколько десятков лет у нас появилось такое определение как евроремонт квартиры. Это значит, что существуют некие европейские нормы, рекомендуемые к исполнению в процессе выполнения евроремонта. Одной из таких норм стала штукатурка стен с армированием, то есть оштукатуривание поверхностей с применением армирующей сетки.

металлическая сетка
сетка из пластика
сетка из стекловолокна

Многие считают, что армирование штукатурки применяется для повышения адгезии (сцепления) поверхностей и их защиты от трещин.

Это верно, но лишь отчасти. Для повышения и улучшения адгезии применяют специальные составы, при помощи которых делают грунтовку. Армирование штукатурки, главным образом, делают для скрепления штукатурного слоя, что предотвращает ее растрескивание.

Армирующая сетка может быть металлическая, пластиковая и из стекловолокна. Штукатурная армирующая сетка из металла имеет крупные ячейки диметром более 4 мм. Металлическая армирующая сетка используется при выравнивании стен с большой амплитудой кривизны, когда перепады в некоторых случаях могут доходить до 4-5 см. Для оштукатуривания таких кривых стен наносится штукатурка толстым слоем, который после высыхания часто вздувается и отходит от поверхности. Армирование позволяет этого избежать.

Пластиковая сетка обладает меньшей прочностью и может быть подвержена химическому воздействию цементно-песчаной штукатурки. Пластиковая армирующая сетка имеет ячейки 2-3 мм, в основном применяется под гипсовую штукатурку при нанесении слоя небольшой толщины. Ее применение целесообразно при нанесении слоя менее 20 мм, при финишной отделке более-менее ровных стен.

Обычно слой гипсовой штукатурки не бывает более 15 мм и наносится одним слоем. Армирование штукатурки на стенах зачастую делается не сплошным покрытием, а частично и лишь в проблемных местах. Однако, при выполнении оштукатуривания потолков и стен в новостройках, которые еще дают усадку, армирование делают по всей поверхности. Малярная пластиковая армирующая сетка на стенах и потолке новостройки защищает штукатурку стен и потолков от трещин.

По наблюдениям европейских производителей гипсовой штукатурной смеси, применение армирующего слоя на стенах новых квартир, подверженных деформации, риск возникновения трещин по толщине всего штукатурного слоя значительно снижается. Рассмотрим конкретный пример. После сдачи кирпичной новостройки в эксплуатацию в ней выполнялись черновые работы. Стены и потолок оштукатуривались гипсовой смесью по строительной цементно-песчаной штукатурке.  Применялась малярная сетка, в некоторых местах даже в два слоя. В течение трех лет появлялись мелкие трещинки в верхнем шпаклевочном слое по поверхности потолков и на стенах в нескольких местах. Такие трещинки можно легко устранить во время очередного косметического ремонта квартиры. При отсутствии армирующей сетки пришлось бы переделывать весь штукатурный слой поверхностей.



Понравилась статья? Поделись с друзьями!

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+






Читайте также:


правила, особенности, случаи из практики

Армирование стен сеткой: технология и рекомендации

Во время строительства незаменимым материалом является арматура. Армирование позволяет укрепить сооружение и продлить его строк службы. Но для чего нужно армировать стены, и какие материалы нужны для работ? Будем разбираться.

Очень часто в процессе строительства или ремонта можно столкнуться со многими дефектами стен, которые довольно сложно замаскировать или убрать полностью. Выровнять стену можно с помощью шара штукатурки. Но если на стене есть много грубых неровностей или трещин, то сама штукатурка не сможет их скрыть. В таких случаях можно применить армирование стен сеткой.

Армированная поверхность более эластична и лучше воспринимает механические нагрузки. Армирование стен сеткой рекомендуют проводить, если толщина штукатурки 2 сантиметры и больше.

Для чего применяют армирование?

Армирование применяют в таких случаях:

  1. Неровности стен. В процессе выравнивания стен можно столкнуться с очень большими неровностями, для скрытия которых придется делать большой слой штукатурки. Но сама штукатурка очень тяжелая и если слой довольно толстый, то он может вздуться и отслоиться.
  2. Слишком ровная стена. В таких случаях сетка помогает более плотно сцепиться раствору со стеной.
  3. Трещины. С помощью армирования сеткой можно значительно уменьшить размеры больших трещин, а если трещины поменьше, то и полностью их скрыть. Также сетка предотвращает появление трещин и микротрещин, если ее использовать в процессе строительства.

Как правильно подобрать сетку для армирования стены?

Есть много нюансов, которые стоит знать при выборе сетки. Сетка для армирования бывает металлическая, пластиковая или из стекловолокна.

Металлическая сетка подходит для армирования стен с большими неровностями (больше 4 сантиметров). Металл хорошо работает в щелочной среде и такие сетки можно использовать для штукатурки раствором, в состав которого входит цемент. Также рекомендуется применение металлических сеток, если штукатурка будет проводиться глиной. Только в этом случае лучше брать сетку с размером ячейки 50×50 миллиметров. Хорошо также армировать металлической сеткой стены, которые часто поддаются механической нагрузке (стены гаража, первого этажа здания).

Использование пластиковой сетки возможно только в том случае, если в состав штукатурки не входит цемент. Часто используют с гипсовым раствором для финишной штукатурки стены. Такая сетка более дешёвая, чем металлическая или стекловолокнистая, но и не долговечна. При работе с такой сеткой нужен опыт, так как она быстро провисает и деформируется.

Если слой штукатурки будет более тонким, тогда возможное использование сетки из стекловолокна. Такая сетка сравнительно хорошо удерживает раскрытие трещин, но небольших размеров.

Монтаж сетки

Для того чтобы прикрепить сетку к стене вам понадобятся:

  • дюбель-гвозди d=6мм и саморезы 4,5мм;
  • перфоратор;
  • проволока для вязания сетки;
  • ножницы для резки металла:
  • маяки.

Поверхность стены нужно очистить и обработать грунтовкой. Сетку разрезать на куски так, чтобы кусок был на всю высоту стены. Крепление начинаем снизу с помощью дюбель-гвоздей и переходим наверх.

Для фиксации сетки можно загнуть край гвоздя или же использовать монтажную оцинкованную ленту. Также часто сетку фиксируют с помощью вязальной проволоки. Для этого дюбеля надо забить не полностью и на шляпки буквой Z навязать проволоку. После крепления проволоки добивают дюбеля.

При расчете необходимого количества дюбелей надо знать, что на 1м² потратится около 16-20 штук.

Для того чтобы сетка не провисла и не деформировалась её необходимо хорошо натянуть и плотно прижать к поверхности стены. Если будут места, где сетка отстает от стены на 1 сантиметр и больше, то там штукатурка может отслоиться от поверхности. Места стыков необходимо делать внакладку. После фиксации сетки выставляют маяки.

Далее можно приступать к первому слою штукатурки. Он должен быть сделан с жидкого раствора. Наносить штукатурный раствор надо резкими движениями, чтобы он хорошо приставал к стене между ячейками арматурной сетки.

Если первый слой хорошо просох, тогда можно наносить второй. Финишный шар штукатурки делается из более густого раствора. Нанесение надо делать снизу вверх.

Если следовать всем рекомендациям по выбору и монтажу арматурной сетки, то стена будет хорошо защищена от образования трещин и разрушения. 53), а также при эксцентриситетах, находящихся в пределах ядра сечения (для прямоугольных сечений 0,33). При больших гибкостях или эксцентриситетах сетчатое армирование практически не повышает прочности кладки и поэтому его применять не следует. Не допускается сетчатое армирование каменных элементов в мокрых помещениях с относительной влажностью 75% и более.

Количество сетчатой арматуры, учитываемой в расчете столбов и простенков, зависит от процента армирования jm по объему, который должен составлять не менее 0,1% и не более 1%.

Диаметр сетчатой арматуры должен быть не менее 3 мм, в случае пересечения арматуры в швах — не более 5 мм. При большем диаметре шов значительно утолщается, возникает концентрация напряжений в местах пересечения стержней сетки, что отрицательно влияет на прочность кладки. При диаметре сетчатой арматуры до 8 мм применяют сетки «зигзаг» без пересечения арматуры в швах. В сухих помещениях с влажностью воздуха не более 60% допускается сетчатое армирование кладки внутренних стен при диаметре арматуры менее 3 мм, а также сетками из тонкой проволоки. Расстояние между стержнями сетки должно быть не более 12 см и не менее 3 см. Сетки прямоугольные и «зигзаг» укладываются по высоте не реже, чем через пять рядов кирпичной кладки или на расстоянии двух рядов кладки из камней (40 см). При расстоянии между сетками s более 40 см эффективность сетчатого армирования значительно снижается, и армирование рассматривается только как конструктивное, не вводимое в расчет, препятствующее расслоению кладки и ее внезапному разрушению. Конструктивное армирование применяется в сильно нагруженных столбах и простенках с расположением сеток по высоте элемента на расстоянии 1—1,5 м.

Сетки «зигзаг» укладываются в двух смежных рядах кладки со взаимно перпендикулярным расположением прутьев, что равноценно одной прямоугольной сетке. В этом случае s — расстояние между сетками одного направления.

Сетчатое армирование применяется также для повышения несущей способности опорного участка кладки при местных краевых нагрузках, превышающих 80% расчетной несущей способности кладки при местном сжатии, под концом балки или под распределительной плитой.

При передаче больших местных нагрузок на пилястры (например, при опирании ферм и балок покрытий) сетками армируется участок кладки (1 — 1,2 м) ниже распределительной плиты.

Деформативные и прочностные свойства элементов с сетчатым армированием. Деформативные свойства армированной кладки меняются в зависимости от процента армирования. Установлено,-что модуль упругости (начальный модуль деформаций) кладки, армированной сетками, равняется модулю упругости (начальному модулю деформаций) неармированиой кладки

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: При сдаче лабораторной работы, студент делает вид, что все знает; преподаватель делает вид, что верит ему. 9373 –

| 7304 – или читать все.

Армирование штукатурки сеткой

Штукатурная сетка. Зачем нужно армирование штукатурки.

Выравнивание стен штукатурными смесями требует предварительной подготовки, связанной с обработкой поверхности и установкой маяков. Часто для отделочных работ применяется штукатурная сетка — металлическая, пластиковая или стекловолоконная. В каких случаях необходимо армирование штукатурки, и какая сетка для этого подходит?

По европейским нормам штукатурная сетка рекомендована к применению в качестве армирующего материала. Бытует мнение, что армировать штукатурку нужно для лучшего сцепления раствора с поверхностью стены, или что применение сеток на 100% гарантирует отсутствие трещин. На самом деле раствор хорошо приклеивается к поверхности, если поверхность очищена и покрыта грунтовкой. А применение штукатурных сеток позволяет уменьшить количество и размеры трещин, сделать их незаметными.

На рынке России среди строительных материалов доступна пластиковая, стекловолоконная и металлическая штукатурная сетка. Сетка создаёт каркас, нанесённого на стену слоя стартовой или финишной штукатурки. Она должна соответствовать определённым требованиям. Её плотность должна быть 150-170 г/мкв.

Обычная пластиковая (малярная) сетка подходит лишь для гипсовых штукатурок, не содержащих цемента. Дело в том, что она подвержена разъеданию щелочными средами. Поэтому её используют для финишной штукатурки. В других случаях для небольшого слоя штукатурки (до 20 мм) можно использовать стекловолоконные сетки и сетки, пропитанные специальными составами.

Металлическая сетка для армирования штукатурки применяется в тех случаях, когда поверхность стены неровная настолько, что перепады составляют 4 и более сантиметров. При высыхании, утолщённый слой штукатурки ведёт себя непредсказуемо и может вздуться и отойти. В этом случае не спасает даже предварительное грунтование стен. Если в состав штукатурной смеси входит цемент, то стоит применять стальные сетки, ведь по сравнению с другими материалами, металл наиболее устойчив к разъеданию щелочными средами.

Армирование металлом рекомендовано также при штукатурке глиной. Для глины лучше использовать сетку с крупной ячейкой – 50х50 мм. При наружном оштукатуривании стен первого этажа также применяется металлическая сетка, т.к. эта часть стены часто подвергается механическим нагрузкам.

Как крепить штукатурную сетку к стене? Для этого нужны дюбель-гвозди с наружным диаметром 6 мм и саморезом 4,5 мм. Просверливаем отверстия под крепёж, отрезаем кусок сетки по высоте стены. Далее, снизу вверх фиксируем сетку дюбель-гвоздями, попутно расправляя и натягивая её. Для фиксации можно использовать шайбы, но это затратно. Намного выгоднее пользоваться оцинкованной перфорированной лентой, которую удобно нарезать. Во время крепления сетки к стене, нужно следить за тем, чтобы она не отставала от стены более, чем на 1 см и не провисала. В местах стыковки нужно делать нахлёст.

Компания «ЮНИМАКС» производит и реализует стальные штукатурные сетки всех видов: сварную и сетку рабицу с мелкой и крупной ячейкой. Также в продаже имеется вязальная проволока.

Штукатурка стен по сетке: зачем нужно армирование штукатурки?

Сегодня поговорим о том, зачем и когда нужно армирование штукатурки. Последние десятилетия у нас принят условный стандарт проведения отделки помещений, так называемый «евроремонт». Он позволяет более тщательно отделывать поверхности, применяя как европейские стандарты и современные материалы, так и ограничиваться только материалами, не особо обращая внимание на стандарты проведения ремонта.

Европейские нормы рекомендуют, но не обязывают, применение армирующей сетки в сложных случаях. Причины эти неверно истолкованы и перешли в разряд легенд. Считается, что армировать штукатурку необходимо для улучшения ее сцепления со стеной и предотвращения образования трещин. Это не совсем так. Для улучшения адгезии штукатурки необходимо хорошо очищать стену и применять соответствующие грунтовки. Армирующая же сетка позволяет уменьшить видимость трещин, а не предотвратить их образование. Разберем этот вопрос подробнее.

Армирующая сетка бывает металлическая и пластиковая. Популярна также, как аналог пластиковой, сетка из стекловолокна. Металлическая применяется при оштукатуривании поверхностей с сильными неровностями и выступами, иногда превышающими 4-5 см. При выравнивании приходится наносить утолщённый слой штукатурки, который после полного высыхания может вздуться и отойти. Особенно актуально это при штукатурке глиной без использования наполнителя. Чтобы этого не произошло нужно использовать армирование крупноячеистой (больше 4 мм) металлической сеткой. Это фактически штукатурная сетка. Почему не пластиковой? Потому что пластиковая менее прочная, разъедается агрессивной цементно-песчаной штукатуркой и применяется обычно под гипсовую штукатурку небольшой толщины. То есть, это малярная сетка с ячейкой 2-3 мм, которую разумно применять на финишной отделке стены шпаклевкой или штукатурке гипсовыми смесями относительно ровных стен, с толщиной нанесения штукатурки меньше 20 мм.

В соответствии как с нашим СНиП, так и с европейскими строительными нормативами толщина штукатурного слоя, выполненного гипсовой смесью, в среднем составляет 15 мм. Такая штукатурка, фактически, наносится в один слой. При армировании сетка утапливается в свеженанесенный слой штукатурки на глубину не менее 2/3 всего слоя без образования складок, с нахлестом не менее 100 мм (в местах примыкания одного конструктивного элемента к другому — не менее 200 мм).

Армирование штукатурки на поверхности стен в большинстве случаев производиться не всплошную, а только в местах сопряжения различных отделочных поверхностей и конструктивных элементов. Но при нанесении штукатурного слоя на поверхность потолка или при работе в свежевозведенном здании, еще не давшем усадки, рекомендуется производить армирование по всей площади.

Проведенные европейскими производителями исследования установили, что в случае использования гипсовой штукатурки в новостройках, подверженных конструктивным деформациям, удается снизить риск возникновения трещин на поверхности ошпаклеванной штукатурки при условии нанесения штукатурки в виде слоя толщиной 20 мм и ее армирования штукатурной сеткой. Мой практический опыт подтверждает эти исследования. Так, при отделке квартиры площадью 100 кв. метров на седьмом этаже девятиэтажной кирпичной новостройки сразу же после сдачи дома проводилось сплошное армирование пластиковой малярной сеткой стен и потолков. Часть стен и потолков при работе с гипсовой штукатуркой армировалась даже в два слоя. Штукатурка и шпаклевка гипсовыми смесями проводилась по оставшейся после строителей цементно-песчаной штукатурке. Стены готовились под покраску. В течении трех лет после завершения ремонта появились еле заметные глазу трещины в шпаклевочном слое на потолках всех больших комнат и на некоторых стенах. Такие трещины будут легко заделаны в ходе очередного косметического ремонта, например, при перекраске стен или поклейке обоев. Нетрудно догадаться, что экономия на армирующей сетке при отделочных работах в сыром свежевыстроенном здании привела бы к образованию трещин по всей толщине штукатурного слоя и заставила бы переделывать как минимум шпаклевочный слой по всему помещению.

Особенности армирования монолитных стен

Содержание

Армирование стен при необходимости можно провести своими силами, не прибегая к вызову специальных работников и их дорогостоящим услугам. Главное при этом – знать технологию проведения технических работ.

Армирование монолитных стен является строительным процессом, где металлическая арматура используется как одна из составляющих стены, необходимая для повышения ее надежности, прочности и срока эксплуатации. Армирование стен сеткой из арматуры применяется в нескольких случаях: когда необходимо построить стену с высокими эксплуатационными характеристиками без повышения ее толщины, при этом снизив объем используемого бетона, а также когда на конструкцию предполагается высокая нагрузка.

Стоит дополнительно отметить, что часто осуществляется армирование кирпичных стен или армирование стен из газобетона и их аналогов. В таких случаях арматура проходит не сквозь стену, а кладется поясами каждые несколько рядов. Армирование бетонного пола чаще всего выполняют при помощи проволоки. Важно укреплять бетонную стяжку там, где предполагается высокая нагрузка, например, возле входа в помещение.

Армирование стен арматурой – конструкция для стены

Стенам погребов и подвалов необходимо качественное армирование из-за большого давления со всех сторон. Если Вы строите небольшое помещение, то работы можно провести самостоятельно, без привлечения специалистов.

Схема армирование стен – правильная вязка стержней

Для стен помещений, размещаемых ниже уровня грунта, арматуру необходимо делать упругой, поэтому использовать лучше не сварку, а именно вязку. С такой арматурой ничего не произойдет, даже если фундамент помещения будет двигаться из-за пучения грунта или осадков.

Для вязки арматуры используются проволока диаметром несколько миллиметров и кусачки или же специальное устройство, которое позволит значительно ускорить рабочий процесс. Данное оборудование можно взять в аренду или приобрести в специализированных магазинах.

После того, как Вы свяжете или сварите арматурную сеть, необходимо будет очистить опалубку (устанавливается заранее) от пыли и грязи и размерить в ней будущее размещение сетки. После окончания расчетов и разметки можно начать установку сетки внутрь конструкции (сетка не должна качаться опалубки).

Укладка арматуры и устройство опалубки для монолитной бетонной стены необходимо проводить без воздействия на них давления грунта, то есть опалубка с обеих сторон должна быть полностью освобождена. Обратно грунт засыпается только после укладки арматурной сетки и заливки стены бетонным раствором (особое внимание необходимо уделить арматурным узлам). Вместо грунта можно использовать глину или песок (зависит от типа грунта на участке).

Особенности укладки арматуры — вертикальное армирование стен

Армирование является ответственным процессом, для выполнения которого необходимы навыки и умения, поэтому стоит выделить основные правила по проведения работ:

  • Необходимо тщательно следить за тем, чтобы все части арматурной сетик (сама арматура, проволока и так далее) размещались на некотором расстоянии от опалубки и не касались ее. Если допустить их соприкосновение, то можно будет повредить арматурную сеть, при уборке опалубки. В том случае, если опалубка является неснимаемой, то через это соприкосновение в стену будет проникать влага.
  • Все ячейки сети должны быть одного размера. Оптимальной считается ширина 25-35 сантиметров.
  • Для большей надежности и прочности конструкции, которая в итоге получится после армирования монолитных стен, рекомендуется уменьшать размер ячеек сети, предусматривая нагрузку от перекрытия (если оно также бетонное). Вместе с этим не стоит делать ячейки размером меньше 5 сантиметров, так как в этом случае цементный раствор утратит проникающие свойства, и в процессе бетонирования будут образовываться нежелательные пустоты.
  • Арматуру стоит защитить от коррозии при помощи специальных добавок в бетонном растворе. Кроме этого между краем стены и арматурой должно оставаться расстояние не меньше 15-20 миллиметров.
  • Арматурные стержни в опалубке должны стоять вертикально без отклонений. Контролируется это при помощи строительного или лазерного уровня.

Тонкости армирования и типичные ошибки

Факторы, которые стоит учесть в процессе самостоятельного армирования стен:

  • Для создания арматурной сетки лучше использовать новые стальные стержни, так как они могут выдержать больше нагрузки.
  • Если на новых стержнях Вы нашли следы ржавчины, то удалять ее не нужно, так как это только ухудшит сцепку сетки и бетонного раствора.
  • Для резки стержней лучше хорошо подходит болгарка, а вот сгибать их можно будет после разогрева непосредственно в месте сгиба. Однако делать это не рекомендуется из-за того, что так материал потеряет в прочности (поэтому и не рекомендуется использование сварки).
  • Арматурную сетку нельзя ставить в ту опалубку, куда уже был залит бетон. Если не получилось соблюсти правильный порядок работ, то необходимо начать все с самого начала.
  • Не рекомендуется наращивать арматурную сеть по высоте или длине, так как при сильной нагрузке в этом месте может произойти разрыв. Если Вы точно уверены, что на стены не будет сильной нагрузки, то можно попытаться выполнить данную работу максимально качественно.

Скорее всего, на стены помещения грунт будет оказывать большое давление, поэтому для создания сетки стоит выбирать качественную арматуру стандартных размеров, узлы армирования стен выполнять из специальной проволоки. Использовать сварку для скрепления стержней стоит только при небольшом давлении грунта.

Армирование кирпичной кладки: технология и особенности процесса

Укрепление кладки и придание прочности — главная задача при строительстве зданий и сооружений. Выбор арматуры зависит от несущей способности кладочного материала, перевязки кирпичной кладки и расстояния стержней при укреплении. Правила и техника выполнения армирования регламентируется нормативными документами.

Зачем необходимо армирование

Процесс армирования необходим для предотвращения появления трещин в зданиях. Перед проведением строительства определяют необходимый диаметр стержней для арматуры, просчитывают нагрузку конструкции, выбирают способ укладки стержней и проводят другие не менее важные мероприятия.

Существует некоторые причины для использования армирования:

  • вероятность усадки грунта и проседания почвы;
  • для зданий в несколько этажей нагрузка на стены увеличивается за счет веса плит перекрытия, лестницы и крыши;
  • при нехватке материала используют недорогие растворы и остатки кирпичей, которые следует укрепить для создания прочности;
  • при возведении колонн и столбов, имеющих небольшой диаметр в сечении;
  • строительство дома в сейсмически опасном регионе;
  • пристройка нового здания к существующему объекту предполагает сооружение армопояса на стыке конструкций;
  • участки кладки над проемами окон и дверей — уязвимы, они также дополнительно армируются;
  • во время кладки без перевязки швов проводят армирование стен для придания жесткости.

При частном строительстве укрепление можно провести самостоятельно. Возведение сооружений в районах с частыми землетрясениями следует доверить специалистам.

Что написано в СНИП по этому поводу

Нормативный документ, регламентирующий устройство армирующего слоя, а именно СНиП 3.03.01-87 «Несущие и ограждающие конструкции», имеет такие пункты:
  1. При армирующей кладке наружных стен и колонн, толщина шва должна быть не более 1,6 см, и превышает сумму диаметров арматуры при пересечении не менее чем на 4 мм. При поперечной укладке в стенах и простенках сетка должна состоять минимум из двух стержней по ширине. И она должна выступать за наружную грань стены на 2-3 мм.
  2. Перегородки могут не армироваться, если они не раскреплены временным креплением, и имеют высоту 1,5 м, а толщину — 9 см. При толщине 12 см, высота не должна превышать 1,8 м.
  3. При продольной стальные стержни арматуры соединяются с помощью сварки. Если она не применяется, то прутья заканчиваются крюками и перевязываются проволокой. Стержни идут внахлест и каждый конец не должен быть короче, чем сумма 20 диаметров.

Расчеты толщины, диаметра и размера ячеек сеток определяются из нормативов, приведенных в СНиП II-22-81 «Каменные и армокаменные конструкции».

Какая сетка используется для армирования

В основе армирующей конструкции в качестве усилительных элементов используются стальные прутья, либо сетка. С развитием технологий в настоящее время в качестве арматуры применяют полиэтиленовые или ПВХ стержни. Их диаметр составляет от 3 до 8 мм. Ячейки сетки могут иметь размеры от 3 до 10 см.

Высота сооружения определяет толщину элементов арматуры.

При сооружении частных домов применяют элементы с сечением около 3-4 мм, однако допускаются и более крупные размеры стержней. Армирующая сетка не используется, так как в точках пересечения прутьев толщина будет очень большая. В такой ситуации толстые стержни укладывают в виде зигзагов. Проволока искривляется каждые 5-10 см. Промежутки между прутьями могут различаться в зависимости от толщины арматуры.

Через сколько рядов проводится армирование

Частота горизонтальной укладки арматурной сетки определяется расчетом, основанным на строительных нормах. В расчетах учитывается нагрузка на стену, расположение относительно осей и высота кладки ряда. Сетки арматуры закладывают с промежутками 2-5 рядов обычной кирпичной кладки. При использовании утолщенного кирпича армирование проводится через 4 ряда.

Укладка зигзагом осуществляется парами в смежных рядах, чтобы они находились под углом 90 о относительно друг друга.

Сетки располагаются на расстоянии не более 45 см друг от друга. При расположении больше указанного расстояния эффект арматуры снижается. При укладывании сетки внахлест концы выступают не менее 15 см. На фасад стержни арматуры выходят не меньше чем на 2 мм. Это делается для контроля правильности укладки и служит для прочного соединения наружной отделки.

Общие правила армирования кирпичной кладки

Для укрепления здания необходимо не только правильно выбрать сечение проволоки и порядок укладки, но и соблюдать правила установки.

  1. Армирующую сетку из стержней погружают в бетонную смесь полностью.
  2. При использовании черного металла для прутьев его предварительно обрабатывают средствами от коррозии, затем окрашивают.
  3. Толщина шва кирпичной кладки превышает размер арматуры не менее чем на 0,4 см.
  4. При возведении здания на каждой стене используются стержни и армирующие сетки с одинаковыми показателями прочности и размером.
  5. Концы сеток выступают за внешнюю линию кладки на несколько миллиметров.
  6. Вручную изготовленные ячейки сетки соединяются с помощью вязального материала, сварка не используется.
  7. Размеры ячеек сетки определяются расчетами перед началом работ.

Виды армирования

Арматура на кирпичной кладке может иметь разное расположение:

Сетку для армирования покупают в магазине или делают самостоятельно на строительной площадке перед проведением кладки.

Продольное армирование кирпичной кладки

Для упрочнения здания при боковых нагрузках и изгибе применяется продольное армирование. В таком случае сетка монтируется довольно редко, в основном укладываются стальные стержни, уголки, полоски, проволока. Арматуру располагают в продольном положении при кладке ограждающих конструкций и перегородок. Элементы армирующего слоя могут находиться с внутренней или наружной стороны стены.

Промежутки между проволокой рассчитываются на основе расположения арматуры. Внешнее размещение подразумевает шаг, не превышающий диаметр арматурного стержня более чем в 15 раз. Элементы укрепления, расположенные внутри стен, не должны находиться на расстоянии, превышающем толщину стержня в 25 раз.

При выборе сетки необходимо учитывать ее диаметр, от 3 до 8 мм. Ее располагают на расстоянии около 40 см в горизонтальных швах кладки из кирпича. Раствор используется не ниже 25 марки, а арматура при укладке полностью утапливается в него.

Качество элементов продольного укрепляющего слоя должно совпадать с параметрами вертикальной арматуры.

Поперечное армирование

Такое укрепление кирпичных стен используется для перегородок, наружных стен и колонн. Способ работает при укреплении на изгиб и сжатии конструкции. При поперечном способе используется сетка из прутьев, связанных вязальным материалом. Все чаще строители выбирают просечные и вытяжные сетки, которые более удобны в работе.

При стандартной кирпичной кладке стен толщина прутьев может составлять от 5 до 8 мм. Более толстая арматура неблагоприятно повлияет на прочность возводимого здания. Укрепляющий слой кладут через каждые 2-5 рядов, при крупном кирпиче — каждые 4 ряда.

При продольном армировании допускается использование сетки в виде зигзага. Ее укладывают в соседних рядах перпендикулярно друг другу.

Вертикальное армирование кирпичной кладки колонн

Процесс заключается в использовании прутов, имеющих различную длину. При кладке через несколько рядов устраивают пустоты, в которые впоследствии вставляют арматурные прутья и заливают раствор. Это делает колонну или столб прочнее без увеличения сечения. Армирование по вертикали может быть внешнее или внутреннее. При внешнем устройстве стержни укладываются снаружи и заделываются бетонным раствором.

Внутреннее армирование предполагает установку прутов в полость колонны и последующую заливку раствором. При этом используются армирующие уголки для увеличения прочности. Их укладывают по углам колонны по мере возведения кирпичной кладки и перевязывают между собой. Для вертикального армирования проволока должна иметь диаметр 10-15 мм. Для большого здания с увеличенным количеством нагрузки берут арматуру диаметром 30 мм.

Нюансы выполнения работ

Помимо наружных несущих стен в зданиях возводят внутренние перегородки, ограждения балконов, наружные ограждающие конструкции печей и каминов. Также из кирпича производят облицовку здания, при этом используют красный или декоративный клинкерный кирпич. Такая кладка не несет основную нагрузку, однако она тоже должна обладать прочностью и устойчивостью.

Армирование кирпичной кладки в полкирпича

При строительстве дома нередко проводится кладка в полкирпича. Укладка стены не требует особых навыков. Схема расположения кирпича сводится к тому, что каждый последующий ряд кладки сдвигается относительно предыдущего на 120 мм, то есть половину кирпича. Такая кладка в шахматном порядке обеспечивает перегородкам прочность и устойчивость.

При проведении работ основой ровности кладки является первый ряд.

Работы начинают от угла, затем кладут кирпичи посередине. Между первым рядом и вторым укладывается арматурная сетка. Далее сетку используют в каждом пятом ряду.

В четверть кирпича

Кладку также используют для возведения внутренних перегородок, ограждений и отделки фасадов. Армирование производится по такому же принципу, как и укрепление перегородки в половину кирпича. Стена может быть одинарной или двойной.

При возведении кладки с помощью двойного кирпича толщиной 250 мм армирование необходимо проводить чаще: каждые 2-3 ряда.

При высоте кирпичной перегородки в половину или четверть кирпича до 300 см и ширине не более 500 см, армирование можно не выполнять в случае, если на стену не планируется установка оборудования или крупногабаритной мебели. При креплении к стене объемной и тяжелой техники ее армируют по общему правилу с использованием сетки или стальных прутьев.

При кладке стен должно присутствовать армирование, несмотря на расходы и увеличение срока проведения работ. Укрепление стен с помощью армирующего слоя придает зданию прочности и увеличивает срок эксплуатации. Перед проведением работ необходимо ознакомиться с нормами и требованиями, которые предъявляют к качеству и размеру элементов, а также правильности выполнения укладки.

Армирующая штукатурка – виды, особенности и нанесение – Блог Stroyremontiruy

При необходимости усиления штукатурки для предотвращения появления на ней трещин используется армирующий штукатурный слой (АШ). Для армирования внутри слоя закрепляют специальную сетку, которая укрепляет раствор. Об особенностях армирующей штукатурки, а также способах её нанесения и видах сетки сегодня пойдёт речь.

Когда необходимо армирование

Армирующая штукатурка используются при:

  1. Необходимости нанесения большого слоя раствора (допнамёт),
  2. Для предотвращения отслаивания смеси на стыках разнородных поверхностей,
  3. При проведении штукатурных работ до полной усадки здания.

Норма по толщине слоя составляет 1,5-2 см, если толщина раствора больше, то на нём могут появиться трещины. Армирование предотвращает появление дефектов, поэтому малярную отделку не придётся переделывать.

Также проблемы появляются в случае выравнивания стен с разнородными по материалу поверхностями. Если часть стены кирпичная, а часть газосиликатная, то на их границе штукатурный слой может отслоиться или дать крупные трещины. Использование сетки предотвращает проблемы при минимальных затратах.

Армирование необходимо, когда отделка ведётся до окончания полной усадки здания. По-хорошему штукатурить стены надо через полгода после завершения монтажа коробки, если ждать нет возможности, то использование сетки придёт на помощь.

Виды сетки

В зависимости от штукатурки для армирования используются разные виды сетки. Сетка бывает:

  1. Металлической,
  2. Пластиковой (полипропилен),
  3. Стекловолокнистой.

Металлическая сетка применяется для укрепления известково-цементной штукатурки, а также используется в кладочных работах. Материал имеет ячейки от 1×1 до 5×5 см.

Полипропиленовая и стекловолокнистая сетка применяется для армирования гипсовой и полимерной смеси, а также для укрепления слоя раствора на фасаде (теплоизоляция). Отметим полипропиленовые сетки У-13 и У-22, которые имеют размер ячейки соответственно 13×15 и 22×35 мм. Полипропилен не боится влаги, легко крепится и на 100% справляется с функцией усиления штукатурного слоя.

Стекловолокнистая сетка имеет меньший размер ячейки, и применяется для сплошного или частичного армирования штукатурки. Материал отличается по плотности – чем она выше, тем сетка более прочная на разрыв. Диапазон плотности – 45-160 гр/м2, ячейки 2×2-5×5 мм. Такая сетка чаще используется в фасадных работах для укладки поверх теплоизоляционного слоя.

Нанесение штукатурки

Особенности армирования зависят от вида штукатурного раствора.

Если необходимо усилить известковый раствор, то используют металлическую сетку, которая закрепляется на рабочую поверхность перед началом отделки. Крепится сетка механическим способом (дюбеля, гвозди) после натяжки для исключения провисания. В исключительных случаях металлическую сетку вдавливают в слой грунта, но это технологически неверное решение, так как слой армирования не закреплён к поверхности. Дальнейший процесс штукатурки ничем не отличается от обычного – обрызг, грунт и перетирка.

Армирование полимерных и гипсовых штукатурок (Тайфун, Ротбанд и др.) ведётся внутри раствора. Для обычных стен или потолка сначала наносят слой смеси, выравнивают его, затем крепят сетку, наносят ещё один слой раствора и выполняют перетирку. Армирование теплоизоляционного пирога на фасадах несколько отличается. Сначала мазками наносят смесь, поверху раскатывают сетку и промазывают её сверху очередным слоем. Для работы используют металлические шпателя (от 30 см) и полутёры.

На армирующей штукатурке исключается появление трещин, поэтому шпаклевать стены и потолок можно сразу после высыхания раствора. Армирование увеличивает стоимость работ на 20-30%, но затраты окупаются более длительным периодом эксплуатации штукатурного слоя без ремонта.

Источники:
http://semidelov.ru/mar/armirovanie-sten-setkoj-tekhnologiya-i-rekomendatsii/
http://studopedia.ru/11_2604_elementi-s-setchatim-armirovaniem-konstruktivnie-osobennosti-protsent-armirovaniya.html
http://mirsetok.com/sovety/armirovanie-shtukaturki-setkoy/
http://housedb.ru/shtukaturka-sten-po-setke-zachem-nuzhno-armirovanie-shtukaturki/
http://septik-pro.com/news/informacionnye-stati/osobennosti-armirovaniya-monolitnyx-sten/
http://dvabrevna. ru/stroitelstvo/armirovaniye-kirpichnoy-kladki.html
http://stroyremontiruy.ru/tematicheskie-statji/statji-po-remontu/397-armiruyushchaya-usilennaya-shtukaturka.html
http://odnushka.ru/steny/shtukaturka/peschanaya

Зачем нужна сетка для штукатурки стен фасада?

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одна из возможностей эффективной отделки внешних стен – покрытие их декоративными штукатурными растворами. Для обеспечения механической прочности, износостойкости и увеличения эксплуатационного срока отделочного материала, при его нанесении используется сетка для штукатурки стен фасада. Разработка и производство современной армированной сетки для штукатурки стен – логическое развитие традиционных технологий укрепления фасада при отделке, таких как использование дранки, часто забитых гвоздей и появившейся позже рабицы.

Применение армирующей сетки способствует сохранению прочности декоративной штукатурки на фасаде здания

Зачем использовать армирование сеткой?

Армирование сеткой при оштукатуривании наружных стен применяют в случае слабой адгезии компонентов материала отделки с основным материалом стены (бетона, газобетона, кирпича или дерева). В таких случаях существует вероятность отслаивания и крошения штукатурки как через некоторое время после нанесения раствора, так и сразу. Кроме того, сетка закрепляет черновой выравнивающий слой.

Необходимость использовать армирующую сетку возникает и при отделочных работах в недавно отстроенном здании, когда его стены ещё дают усадку. Деформации фасада, происходящие при подвижках, приводят к возникновению трещин и нарушению целостности отделочного покрытия.

Армирующая сетка при обустройстве стенового «пирога»

Какую сетку использовать для штукатурки стен – зависит от материала стен, их рельефа, степени изношенности, от наличия наружного утепления, структуры и толщины слоя отделочных материалов, наконец, от климатических условий. Но при современном широком ассортименте армирующая сетка для штукатурки стен должна соответствовать ряду требований:

  • лёгкость;
  • отсутствие дополнительных нагрузок на элементы конструкции;
  • устойчивость к воздействию агрессивных химических соединений и коррозионная стойкость;
  • прочность на разрыв в сочетании с эластичностью;
  • устойчивость к различным видам нагрузок;
  • плотность в пределах 150-170 г/м2 (для обеспечения прочности и эластичности одновременно).

Система утепления стен «мокрый фасад» с применением армирующей сетки

Основные виды сетки под штукатурку стен

Многообразие современных строительных и отделочных материалов, клеевых и выравнивающих растворов, использование различных добавок и присадок в их составе привело к расширению ассортимента армирующих изделий.

Основные разновидности сеток для штукатурки стен различают по составу их материала:

  • металлическая;
  • стеклотканевая;
  • пластиковая;
  • полимерная.

Применение армирующей сетки помогает избежать растрескивания штукатурки при усадке здания

Металлическая сетка

К армированию металлической сеткой для штукатурки стен фасада прибегают в случаях, когда толщина отделочного раствора достигает 30 мм и более. Если штукатурку планируют наносить максимально тонким слоем, то в качестве армирующего слоя для стен применяют сетки полимерные, пластиковые или из стекловолокна.

Полезный совет! Сама по себе металлическая сетка для штукатурки стен не предусмотрена для использования в помещениях с повышенной влажностью или под наружную отделку. Здесь целесообразно  применение сетки оцинкованной или с полимерной защитой.

Закрепление фасадной сетки нужно начинать с участков, которые трудно обрабатывать: углов, оконных и дверных откосов

Предусмотрено четыре основных вида армирования из металла, отличающихся технологией производства и вариантами применения.

Тканая сетка

Достаточно гибкая и лёгкая конструкция, сотканная из очень тонкой и прочной проволоки различного сечения. При отделке фасада применяется как сетка для штукатурки стен – оцинкованная, с размером ячеек 1 на 1 см. Удобство формы реализации: в больших рулонах – даёт возможность использовать её для самостоятельно выполняемых работ.

Тканая металлическая сетка

Сетка-рабица или плетёнка

Сетка-рабица – металлическая плетёная конструкция с ячейками размера 2 на 2 см, используется для укрепления стен или фасада при покрытии штукатуркой больших площадей. Актуальна при нанесении слоя толщиной 30 мм и выше. Для наружных работ или в помещениях с повышенной влажностью применяется оцинкованная рабица. За счёт подвижной системы узлов особенно предпочтительна для отделки стен, материал которых сжимается или расширяется при изменении погодных условий (температуры и влажности), т.е. для стен деревянных или из газобетона.

Сетку-рабицу применяют при нанесении слоя штукатурки толщиной свыше 30 мм

Сварная сетка

При изготовлении сварной сетки проволока накладывается друг на друга перпендикулярно, и сваривается в местах соединения, в результате чего образуются квадратные ячейки. Проволока при этом используется оцинкованная или обработанная полимерным защитным составом. Данная армированная конструкция может применяться для укрепления штукатурки фасада зданий, подвергающихся сильной осадке: новостроек или расположенных на подвижных грунтах – а также стен из газобетона.

Сварная сетка применяется при армировании стен новостроек

Лучших результатов при предохранении отделочного покрытия от образования трещин удаётся достичь при использовании сварной сетки для штукатурки стен фасада с размером ячеек около 2/3 см. Этот материал выпускается в продажу упакованным в рулоны метровой ширины.

Просечно-вытяжная сетка

В случае, когда на 1 квадратный метр поверхности предполагается невысокий расход раствора, предпочтительнее взять просечно-вытяжную сетку для штукатурки наружных стен.

Такая сетка с ромбовидными ячейками получается из металлического листа после пробивания в нём отверстий одного размера, расположенных в шахматном порядке, а затем растягивания полученной заготовки.

Виды и размеры просечно-вытяжной сетки

Стеклотканевая сетка

Наряду с металлическими, для армирования стен сеткой под штукатурку используют также изделия из синтетических материалов: полимеров, стекловолокна, пластика.

Стеклотканевая сетка считается универсальной. Её полотно, будучи изготовленным из стекла без щелочных примесей в сочетании с алюминием в качестве дополнительного компонента, обладает повышенной механической прочностью. За счёт этого в состоянии выдержать слой штукатурки большой толщины (от 30 до 50 мм). Кроме того, сетка из стеклоткани устойчива к химическим и биологическим воздействиям, в частности, к процессам гниения.

Стеклохолст — эффективное средство против растрескивания штукатурки

Широко применяется для армирования практически всех стен – особенно из газобетона, пеноблоков, кирпича – с теплоизоляцией из большинства материалов.

Пластиковая сетка

Для штукатурки стен из кирпича и газобетона более всего применяется пластиковая сетка, которая наилучшим образом подходит для использования на теплоизолирующих слоях из пенопласта или пеноплекса.

Сетка из стеклоткани устойчива к химическому и биологическому воздействию

Это важно! Штукатурка для пенопласта в большинстве случаев сделана на цементной основе (которая имеет щелочную реакцию), соответственно,  для крепления пластиковой сетки следует выбрать смесь, устойчивую к воздействию щелочей.

Пластиковые сетки для штукатурки стен из газобетона выдерживают перепады температур от -40 до +100°С. Мелкоячеистой сеткой выполняют армирование  стен, сеткой с крупными ячейками – фасада и цоколя здания.

Пластиковые сетки бывают с различной величиной ячейки

Полимерная сетка

Полимерные сетки можно назвать новым словом в укрепляющих материалах. Несомненными достоинствами этого армирующего полотна являются малый вес, устойчивость к химическим воздействиям (особенно – к действию щелочей) и коррозии, эластичность и гибкость.

Сверхпрочные разновидности этого типа сеток используются при строительстве дорог и мостов, так как способны держать нагрузку тяжёлых цементных составов. Гибкость и эластичность дают возможность применения полимерных сеток для армирования сложных рельефных конструкций: арок, проёмов, скосов.

Полимерные сетки стойкие к химическим воздействиям, что очень важно в случае применения отделочного раствора со щелочной средой

Сетки из полимеров не препятствуют распространению магнитного поля, за счёт чего незаменимы при отделочных работах на токопроводящих коммуникациях.

Статья по теме:

Полимерные сетки – одно из оптимальных решений для армирования под штукатурку стен и фасадов из большинства существующих материалов: кирпича, силикатных блоков, пенобетона, газобетона.

Какую сетку для армирования выбрать?

Ассортимент производимых в настоящее время армирующих материалов очень широк, при этом большинство из них достаточно универсальны.

Полимерные сетки – оптимальное решение для армирования под штукатурку стен и фасадов из большинства существующих материалов

Полезный совет! Закрепление фасадной сетки нужно начинать с участков, которые трудно обрабатывать: с углов, арок, оконных и дверных откосов, а также участков с рельефными деталями.

Можно сформулировать основные принципы выбора укрепляющей сетки:

  • металлические сетки рекомендуется использовать при толщине слоя от 30 мм и выше;
  • для стен наружных или в помещениях с влажным микроклиматом предназначены сетки с оцинковкой или защитой полимерным покрытием;
  • сетки с подвижной структурой узлов (рабица) актуальны для стен из газобетона, газосиликатного кирпича, дерева, меняющихся от воздействия тепла, холода и влаги;
  • для зданий, подвергающихся сильной осадке, применяется сварная металлическая сетка;
  • при нанесении финишного штукатурного покрытия на утеплители из полистироловой группы предпочтительны сетки пластиковые или из стеклоткани. При этом они наносятся на слой быстросохнущего раствора;
  • сетку из стеклоткани используют, если штукатурку наносят слоем меньше 30 мм. Предпочтительно её использование при отделке стен фактурной штукатуркой;
  • полимерные сетки наиболее универсальны, особенно актуально их использование для армирования стен из газобетона.

Использовать при самостоятельном выполнении строительных и ремонтных работ возможно большинство вышеупомянутых армирующих сеток для штукатурки стен. Фото-материалы, видеоролики и мануалы предоставят потребителю необходимые сведения.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Армирование стен сеткой цена за работы в Москве

Демонтаж сантехнических кабин из ацеитовых листов (с демонтажем металлокаркаса)шт4200
Демонтаж перегородок из кирпича толщиной 1/2 кирпичам2300
Демонтаж перегородок из кирпича толщиной 1 кирпичм2500
Демонтаж перегородок из кирпича толщиной 1,5 кирпичам2700
Демонтаж перегородок из пеноблокам2260
Демонтаж монолитных перегородок ( до 10 см )м2720
Демонтаж монолитных перегородок ( от 10 см до 20 см )м21350
Демонтаж перегородок из ГКЛ в мет. каркасем2220
Демонтаж стен из ДСП, ДВП, дерев. вагонким2160
Демонтаж оконных блоковм2280
Демонтаж подоконниковп.м.100
Демонтаж керамической плитки со стенм2120
Демонтаж штукатурким2160
Демонтаж старых обоев ( 1 слой)м265
Демонтаж старых обоев (более 2-х слоев)м275
Демонтаж старой шпаклёвки со стенм295
Демонтаж старой краски со стенм2140
Демонтаж старого утеплителям240
Демонтаж клеевого слоя после утеплителям240
Демонтаж лепнины (без сохранения)п.м.85
Монтаж стен, перегородок из пеноблоковм2370
Монтаж стен, перегородок из пазогребневых плитм2480
Монтаж стен, перегородок из шлакоблокам2400
Монтаж перегородок в полкирпичам2830
Монтаж перегородок в кирпичм21100
Монтаж перегородок из стеклоблоковм21600
Монтаж коробов из гипсокартонап. м.470
Монтаж арки из гипсокартона шириной до 1мшт2000
Монтаж арки из гипсокартона шириной более 1мшт3000
Монтаж декоративных изделий из ГКЛп.м.от 2200
Монтаж перегородок из гипсокартона в 1 слой по каркасум2570
Монтаж перегородок из гипсокартона в 2 слоя по каркасум2680
Монтаж перегородок из ГВЛ в 1 слой по каркасум2600
Облицовка стен листами гипсокартона по каркасу в 1 слойм2450
Облицовка стен листами гипсокартона по каркасу в 2 слоям2530
Штукатурка стен по маякам до 3 см.(гипсовыми смесями)м2400
Штукатурка стен по маякам от 3 до 8 см.(гипсовыми смесями)м2500
Штукатурка стен по маякам свыше 8 см.(гипсовыми смесями)м2650
Выравнивание стен визуальном2350
Выравнивание стен под плинтус высотой до 20смп. м.170
Грунтовка стен в 2 слоям270
Грунтовка стен бетоноконтактомм280
Грунтовка стен антисептическим, антибактериальным составомм2100
Ошкуривание, шлифовка стенм270
Армирование стен под штукатурку малярной сеткойм290
Армирование стен под штукатурку металлической сеткойм2170
Армирование стен малярной сеткой под шпаклёвкум290
Армирование стен малярной сеткой под шпаклёвку на ПВАм2100
Армирование стен стеклохолстом ( паутинка)м2210
Армирование углов стен перегородок мет. уголком под штукатуркуп.м.150
Армирование углов стен перегородок мет. уголком под шпаклевкуп.м.80
Утепление и шумоизоляция стен, перегородок минватойм2120
Утепление и шумоизоляция стен, перегородок пенофлексом на клей и крепежм2160
Шумоизоляция стен шуманетомм2190
Нанесение насечки на стеным2150
Монтаж декоративного камня на стеным2720
Облицовка стен плиткой не менее 20Х20см. , не более 40Х40см. (по диагонали +20%)м2650
Облицовка стен плиткой керамической не стандартного размера 15Х15, 50Х60, 30Х90 и более(по диагонали +25%)м2850
Облицовка стен плиткой керамической не стандартного размера 5Х5,10Х10 (по диагонали +25%)м21200
Облицовка стен керамогранитом (по диагонали +25%)м2920
Облицовка стен мозаикой (на сетке)м21350
Облицовка стен керамическими вставками-рисункамишт150
Облицовка стен керамическими вставками-бордюрамип.м.200
Монтаж бордюрного керамического плинтуса (на ванну до 50 мм)п.м.120
Затирка плитки от 20Х20 см и болеем2150
Затирка плитки не стандартного размера 5Х5,10Х10 смм2250
Затирка мозаиким2260
Затирка декоративного камня на стенем2190
Монтаж раскладок в углы керамической плиткип. м.120
Запил торцов керамической плитки под 45 градусов с одной стороны плиткип.м.530
Изготовление отверстий в плиткеед.100
Шпаклевка швов и саморезов по ГКЛм2130
Шпаклёвка стен в 2 слоям2260
Шпаклёвка стен под покраску финишнаям2350
Покраска стен в 2 слоя водоэмульсионной краскойм2190
Оклеивание стен бумажными обоями без соблюдения рисункам2210
Оклеивание стен виниловыми обоями без соблюдения рисункам2200
Оклеивание стен виниловыми обоями с соблюдением рисункам2230
Оклеивание стен флизелиновыми обоями без соблюдения рисункам2230
Оклеивание стен флизелиновыми обоями с соблюдением рисункам2240
Оклеивание стен виниловыми или флизелиновыми обоями дороже 3000 руб(за 1 рулон)м2от 300
Оклеивание стен текстильными обоямим2500
Оклеивание стен шелковыми обоями VIP класса, обоями типа соломка, пробковым покрытиемм2850
Оклеивание стен бесшовными обоямим21000
Монтаж бумажного обойного бордюрап. м.180
Нанесение на стены «Жидких обоев»м2370
Нанесение штукатурки типа «Байромикс»м2830
Нанесение «Венецианской штукатуркой» (простая)м21150
Нанесение декоративного покрытия — многослойного (простая)м2850
Монтаж декоративного пробкового покрытия на стенум2380
Нанесение лака на пробковое покрытие в 2 слоям2160
Монтаж на стены вагонки по каркасум2430
Покрытие лаком вагонки в 2 слоям2170
Монтаж на стены ПВХ или МДФ панелями по каркасум2480
Монтаж на стены ПВХ или МДФ панелями на клеящий составм2400
Монтаж декоративных ПВХ или МДФ уголковп.м.70

Армирующая сетка для штукатурки стен


Армирующая сетка для штукатурки стен поможет предотвратить появление трещин в результате усадки здания, разрушения штукатурного слоя, увеличить качество сцепления стены и отделочной смеси. Материал закрепляется к основанию, поверх него наносят штукатурку. Он может использоваться для проведения внутренних и наружных работ, обеспечивая надежную защиту поверхности от механических повреждений, измерения уровня влажности и температуры.

Если толщина наносимого раствора не превышает 30 миллиметров, обычно используется армирующая сетка для штукатурки стен из синтетических либо стеклянных волокон. Когда слой достигает 50 миллиметров и больше, лучше отдать предпочтение металлическим изделиям, прошедшим антикоррозийную обработку.

Разновидности сеток для оштукатуривания стен

Определенной популярностью пользуется щелочеустойчивые сетки, применяемые для оштукатуривания поверхностей. Они изготавливаются из алюмоборосиликатного стекла, нити которого особым образом переплетаются. После этого материал пропитывается специальным полимерным составом, придающим структурную стойкость. Благодаря ему повышается разрывная нагрузка и устойчивость к щелочной среде.

Самой доступной по цене является пластиковая сетка, она обладает всеми необходимыми свойствами для обычных условий эксплуатации. В отличие от металлической конструкции материалу не страшны коррозийные процессы, он отличается гибкостью, прочностью и не требует больших затрат.

Преимущества использования стекловолоконной сетки

Пластиковая армирующая сетка для штукатурки стен позволяет получить надежную защиту от образования трещин. Она широко используется при выполнении гидроизоляционных и шпаклевочных работ. Главными достоинствами этого материала являются:

  • стойкость к растяжению и разрывам;
  • эластичность, препятствующая появлению трещин;
  • стойкость к горению;
  • безопасность для здоровья;
  • стойкость к отрицательным температурам;
  • отсутствие экранирования радиосвязи, мобильной и телевизионной связи;
  • сеть может быть уложена на поверхность различной кривизны.

При оштукатуривании можно использовать сеть с ячейками 5×5 мм, однако при выполнении шпаклевочных работ необходимо применять материал с ячейками 2×2 мм.

Технология установки сетки для штукатурки стен

Перед использованием материала поверхность стены необходимо обработать грунтовкой, предпочтительно дважды. После этого закрепляется стеклотканевое полотно. Работу следует начинать с верхней части и выполнять по всей площади поверхности. Перепады основания не должны превышать 50 мм. Если стена очень неровная, лучше воспользоваться металлической сеткой.

Фиксировать сетку можно с помощью саморезов или непосредственно штукатурки. В последнем случае состав наносят небольшими участками, чтобы он смог удерживать материал, после чего начинают обрабатывать всю поверхность. Сетка должна быть утоплена в штукатурном растворе.

Не стоит пренебрегать использованием армирующей сетки для оштукатуривания стен. Благодаря ей можно гарантировано получить прочное основание. Особенно материал необходим, если стены будут окрашиваться. В противном случае появление даже одной небольшой трещинки приведет к потере внешней привлекательности и потребует проведения ремонтных работ.

Широкое разнообразие армирующих сеток позволит подобрать наиболее подходящую для выполнения тех или иных видов работ. Правильный выбор позволит получить прочную поверхность, ровную стену и избежать дополнительных расходов и переделок в будущем.

Зачем армировать штукатурку? | ООО «Оптимальное соотношение»

Вопрос, а нужно ли использовать строительную сетку при выполнении штукатурных работ, оброс стольким количеством легенд, что требует внимательного рассмотрения. Считается, что применение сетчатого каркаса улучшает сцепление штукатурки со стеной и исключает образование трещин, однако это не совсем верно. Разберемся в особенностях использования данного материала.

Откуда возникла сетка?

Рекомендация об использовании сетки для данного типа работ появилась относительно недавно. Считается, что они пришли с запада вместе с понятием «евроремонт», который подразумевает не столько какие-то визуальные решения, сколько применение качественных материалов и определенных техник, обеспечивающий долговечность отделки. Однако и в наших строительных нормах данные требования присутствуют. И находятся там давно. Согласно данным нормативам, использование штукатурной сетки следует согласовывать с особенностями работ. В частности:

  • При нанесении слоя толщиной до 5 см, работе на неровных поверхностях со значительными выступами-выбоинами, при использовании глиняных составов без пластифицирующих наполнителей следует использовать металлическую сетку с крупной ячейкой, аналогичную той, что применяется для установки ограждений.
  • Если речь идет о нанесении финишного отделочного слоя, использовании гипсовых смесей, армировании участков сопряжения поверхностей стен и потолка или дверных проемов, следует применять пластиковую или стекловолоконную сетку.

Как использовать сетку?

Укладка ее осуществляется в уже нанесенный слой штукатурки, в котором сетчатый каркас утапливается полностью. При использовании отдельных элементов следует обеспечить нахлест не менее 100 мм. В обычных условиях (при выполнении косметического ремонта или очередного капитального) требуется армирование лишь подверженных высокой нагрузке участков, таких как стыки, проемы. При выполнении отделки в новостройке армировать следует стены по всей плоскости.

Может ли полимерная сетка улучшить сцепление стены с раствором? Безусловно нет. Но вот увеличить прочность поверхности вполне. Она не исключает возникновение трещин, как принято считать, но не допускает появления крупных и заметных. Мелкая сетка трещинок, неизбежно возникающая в процессе усадки здания, легко устраняется в ходе косметического ремонта.

Поведение стен из кирпичной кладки с применением армированного штукатурного раствора

Целью данного исследования является улучшение поведения стен, построенных из кирпичной кладки с использованием армированных штукатурных растворов. В этом исследовании стены размером в миллиметр были построены с использованием кирпичной кладки размером 1: 2 в миллиметровом масштабе. Стены были оштукатурены с использованием обычных и различных пропорций гипсовых растворов, армированных полипропиленом и стальной фиброй, и подвергались вертикальным нагрузкам под углами 30 °, 45 °, 60 ° и 90 °.В результате экспериментов были предприняты попытки представить прочность, жесткость и пластичность всех стен. В конце исследования была проведена оценка огибающей разрушения (-), полученная по результатам испытаний в соответствии с типами оштукатуренных каменных стен.

1. Введение

Каменные конструкции, построенные без какой-либо технической помощи, составляют около 40% –45% от общего числа построек в Турции. Вертикальными несущими конструкциями этого типа являются стены.Было отмечено, что повреждения, возникающие на кирпичных конструкциях, очень велики, даже если они подвергаются землетрясениям небольшой силы. Значительная часть смертности во время землетрясений вызвана такими сооружениями. Стены подвергаются не только вертикальным нагрузкам, но и горизонтальным нагрузкам, таким как ветер и землетрясения. Двуосные нагрузки возникают на стены из-за этих вертикальных и горизонтальных нагрузок, действующих вместе. Работоспособность кирпичных стен при двухосевых нагрузках исследовалась различными исследователями как теоретически, так и экспериментально [1–3].

Стена - композитный материал, состоящий из кирпича и раствора. Низкая прочность на сдвиг и адгезия раствора приводит к тому, что он представляет собой слабую поверхность на стыках. Когда к кирпичной стене прикладывается горизонтальная нагрузка, трещины обычно возникают в растворе, а сегрегация происходит в точках соединения кирпича и раствора. Стены, построенные из кладочного кирпича, представляют собой материал, устойчивый к давлению и слабый при горизонтальных нагрузках. Для преодоления этой слабости были проведены многочисленные исследования.Исследования в основном были направлены на повышение сцепления кирпича и раствора. В этих исследованиях, как правило, в строительный раствор добавляли добавки для увеличения прочности стены на разрыв. Экспериментальные исследования, проведенные с целью повышения прочности, жесткости и пластичности каменных конструкций, были сопоставлены с созданными численными моделями, чтобы определить уровни увеличения прочности, жесткости и пластичности каменной кладки. кладочные конструкции [4–9].Были разработаны различные методы усиления для увеличения прочности каменных конструкций, которые оказались неадекватными против землетрясений. Значительные улучшения были достигнуты в жесткости, прочности и пластичности зданий с каменными стенами за счет усиления кирпичных поверхностей различными материалами (стеклопластик, проволока, волокнистые материалы, проволочная сетка, арматура, стальные и деревянные плиты и неиспользованные шины) [10 –14].

В этом исследовании была сделана попытка сравнить кирпичные стены, оштукатуренные с использованием обычных, полипропиленовых и армированных стальным волокном штукатурных растворов, с точки зрения жесткости, прочности и пластичности.Кроме того, была проведена оценка кривой огибающей разрушения (), полученная по результатам испытаний в соответствии с типами оштукатуренных каменных стен.

2. Материалы и методы
2.1. Материалы

Экспериментальные методы играют важную роль в разработке сейсмостойких конструкций. В большинстве исследований исследователи, использующие полноразмерные или масштабированные модели, исследуют поведение зданий при сейсмических воздействиях. Стоимость подготовки полномасштабных экспериментальных установок очень высока и занимает много времени.В этом исследовании стены размером в миллиметр были построены с использованием кирпичной кладки размером 1: 2 в миллиметровом масштабе. Для образцов каменной кладки использовалась стандартная методика испытаний, рекомендованная в TSE 771-1 [15]. Для производства кирпичей были подготовлены формы для кирпича. Кирпичную глину, полученную с использованием глинистой почвы, разливали в формы и оставляли на солнце для высыхания, как показано на Рисунке 1.

Кирпичи, которые полностью высохли на солнце, были сложены с углем, помещенным между ними, и были готовы к использованию после обжига кирпича. процедура, которая длилась около 7 дней, как показано на рисунке 2.

Эксперименты, которые определяют механические свойства кирпичей и строительных растворов, показаны на рисунке 3. Количество образцов, приготовленных для каждого кирпича и раствора, составляет 3.

Стандартная методика испытаний кирпича для образцов, подготовленных в соответствии с TSE 7720 [15] использовался. Для кирпичей, которые использовались в экспериментах, значение прочности на сжатие составляло 2,65 МПа, модуль упругости - 125 МПа, предел прочности на разрыв - 0,5 МПа. В строительном растворе, используемом в качестве связующего, соотношение песок: известь: цемент: вода составляло 20/2 / 3,6 / 1,7.Для образцов, приготовленных в соответствии с TSE 705 [15], использовалась стандартная методика испытаний строительным раствором. Значения прочности на сжатие и модуля упругости, полученные для строительного раствора, составили 2,68 и 2100 МПа, соответственно, а значение прочности на разрыв, полученное в результате испытания на изгиб, составило 0,325 МПа.

Количество типов оштукатуренных стен с нормальной, полипропиленовой и стальной фиброй шесть. Для каждого вида использованного гипсового раствора было рассмотрено по четыре образца. Всего было проведено 24 эксперимента с кирпичной кладкой, оштукатуренной обычной, полипропиленовой и армированной стальной фиброй штукатуркой.Образцы стен, которые были подготовлены, имели размеры мм, как показано на рисунке 4. Горизонтальный и вертикальный стыковочный зазор между стенками составлял 10 мм.

Верхний и нижний кожухи были изготовлены для облегчения передачи нагрузок, прилагаемых к образцам, и для удержания образцов в их плоскостях, как показано на рисунке 5.

Построенные кирпичные стены были также оштукатурены полипропиленом и материалы, армированные стальным волокном, при их традиционном применении.Поскольку было исследовано влияние добавок в нанесенной штукатурке, тип используемого песка и цемента оставался неизменным. Добавки полипропилена и стальной фибры, добавленные в штукатурный раствор, показаны на Рисунке 6.

В армированном штукатурном растворе использовались 2% и 3% полипропилена и 2% и 5% стальной фибры. Обычная штукатурка была обозначена как N, 2% и 3% штукатурных растворов с добавлением полипропилена с PS2 и PS3, соответственно, 2% и 5% штукатурных растворов с добавлением стальной фибры с S2 и S5, соответственно, и гибридная штукатурка, состоящая из 2% полипропилена и 3% стальной фибры обозначали P2S3.Механические свойства гипсового материала, полученного в результате экспериментов, показаны в таблице 1.


Образец Прочность на сжатие
(МПа)
Прочность на разрыв
(МПа)
Модуль упругости эластичность
(МПа)

N 2,68 0,325 2100
P2 7,05 0,561 5189
P3 8 , 95 0,573 9017
S2 4,26 0,657 6650
S5 4,82 0,867 10450
P2S3 3,61 0,589 5534

Когда P3 использовался в гибридной штукатурке т. е. работоспособность была сложной.Если S5 использовался в гибридном гипсовом композите, гипсовый раствор был неудобен для человеческого тела. Поэтому P2S3 считаются гибридным гипсовым композитом.

Максимальный диаметр зерна песка, используемого в штукатурных растворах, составлял 4 мм. В штукатурных растворах использовался портландцемент (CemII-42,5). Сначала штукатурка была нанесена на боковые кромки стен. Позже штукатурка была нанесена шпателем на две противоположные поверхности. Стены были полностью залиты штукатурным раствором. После нанесения штукатурных растворов образцы были отверждены в лаборатории через 7 дней, затем оставлены в сухой среде на 3 дня, а затем испытаны на Рисунке 7.

2.2. Методы

В экспериментах величина приложенной нагрузки измерялась с помощью датчика нагрузки на 250 кН, который был установлен на гидравлическом домкрате. Вертикальная нагрузка прикладывалась гидравлическим домкратом под углами 30 °, 45 °, 60 ° и 90 °, как показано на Рисунке 8. Нагрузки прикладывались постоянно с интервалами 0,1 мм / с.

Преобразователи смещения линейного напряжения (LVDT) были размещены в точке приложения нагрузки и на двух противоположных поверхностях для определения смещения.Значения считывались LVDT, передавались в компьютер через систему сбора данных и одновременно регистрировались. Схема эксперимента и система, которые использовались для оценки показаний, полученных от тензодатчика и LVDT, показаны на рисунке 9.

3. Результаты и обсуждение

Двадцать четыре образца стенок подвергались вертикальной нагрузке при 30 °, Углы 45 °, 60 ° и 90 °, а также максимальная нагрузка, прочность на сдвиг, жесткость, пластичность и уровни потребляемой энергии были рассчитаны для всех образцов.

Эти значения, полученные для армированных оштукатуренных образцов, сравнивали со значениями, полученными для эталонных образцов, как указано в таблицах 2–7. В конце экспериментов отношения между значениями нагрузок и смещений, передаваемые в компьютер, как описано в разделе 2. 2, были построены с помощью программы Excel, как показано на рисунке 10.


Углы Значения Образцы стен с армированным штукатурным раствором
N P2 P3 S2 S5 P2S3

Максимальная нагрузка (Н) 36033, 5 50357,4 76961,8 60084,8 66900,0 58606,6
Ставки грузоподъемности 1,00 1,40 2 , 14 1,67 1,86 1,63
Максимальная нагрузка (Н) 64346,0 80722,2 133952,3 9 0039 97453,0 99606,7 93570,8
Показатели грузоподъемности 1,00 1,25 2,08 1,51 1, 55 1,45
Максимальная нагрузка (Н) 84886,5 123377,7 161036,1 129054,8 127649,8 125806,1
Показатели грузоподъемности 1,00 1,45 1,90 1,52 1,50 1,48
Максимальная нагрузка (Н ) 100417,5 170565,2 215145 162849,5 144047,6 139507,5
Ставки грузоподъемности 1,00 1,70 2,14 1,62 1,43 1,39


Уголки Значения Образцы стен с армированным гипсовым раствором
N P2 P3 S2 S5 P2S3

30 ° Прочность на сдвиг 80 0,7 1,090 1,666 1,301 1,448 1,269
Показатели прочности на сдвиг 1,00 1,40 2,14 1,67 1,86 1,63
45 ° Прочность на сдвиг 1,137 1,427 2368 1,727 1,761 1,654
Показатели прочности на сдвиг 1,00 1,25 2,08 1,52 1,55 1,45
60 ° Прочность на сдвиг 1,061 1,542 2,013 1,613 1,596 1,573
Показатели прочности на сдвиг 1,00 1,45 1,90 1,52 1,50 1,48


Углы Значения Образцы стен с армированным гипсовым раствором
N P2 P3 S2 S5 P2S3

30 ° Жесткость 141 86 100 114 157 100
Коэффициент жесткости 1,00 0,61 0,71 0,81 1,11 0,71
45 ° Жесткость 133 87 167 115 139 145
Коэффициент жесткости 1,00 0,65 1,26 0 , 86 1,05 1,09
60 ° Жесткость 147 178 166 149 188 145
Коэффициент жесткости 1,00 1,21 1,13 1,01 1,28 0,99
90 ° Жесткость 149 223 238 231 347 153
Коэффициент жесткости 1,00 1,50 1,60 1,55 2,33 1,03

° 900 44 1,253 4 90 044 10,447 9004 4 1,291 S2 1,140 1,468 901 24

Углы Образцы

2,589 2,863 3,301 1,106 1,275
P2 5,925 6,826 7,426 1,152
P3 8,008 9,963 11,629 1,244 1,452
S2 5,606 6,182 8,259 1,103 1,473
5,270 5,625 1,170 1,249
P2S3 5,874 6,873 7,872 1,170 1,340

45 ° 6,329 7,591 1,156 1,386
P2 9,466 10,300 10,919 1088 1,153
P3 8,566 10,177 1,177 1,177 1,833
S2 8,799 10,992 1,187 1,249
S5 7,536 8,511 9,426 1,129 1,251
P2S3 6,783 9,149 1,472

60 ° N 5,956 6,348 7,095 1,066 1,191
P2 7,175 8,713 11,81475 1,68
P3 10,055 13,275 20,153 1,320 2,004
S2 8,688 10,612 11,789 1,221 1,357
S5 8,082 9,387 1,111
P2S3 9,019 11,034 13,538 1,223 1,501

90 ° N 7,116 8,501 11,095 1,553
P2 8,443 9,473 11,439 1,122 1,355
P3 10,300 12,379 19,084 1,202 1,853
8,427 12,809 1,144 1,739
S5 4,320 6,090 9,630 1,410 2,229
P2S3 9,369 10,668

901 24

Угол Образцы

30 ° N 57741 67999 , 00 1,00
P2 195638 214641 3,39 3,16
P3 478218 564022 8,28 8,29
S2 187478 271421 3,25 3,99
S5 211753 229225 3,67 3,37
P2S3 230374 271187 3,99 3,99

45 ° Н 249752 303996 1,00 1,00
P2 454189 488575 1,82 1,61
P3 788918 1297555 3,16 4, 27
S2 707924 746789 2,83 2,46
S5 542823 604196 2,17 1,99
P2S3 466250 577813 1,87 1,90

60 ° N 293217 338390 1,00 1,00
P2 666364 944942 2,27 2,79
P3 1330731 2108299 4,54 6,23
S2 860024 9585 48 2,93 2,83
S5 612403 722778 2,09 2,14
P2S3 863767 1078276 2,95 3,19

90 ° N 498121 669666 1,00 1,00
P2 862267 1072263 1,73 1,60
P3 1513594 2578503 3,04 3,85
S2 827070 1336736 1,66 2,00
S5 562622 9 1,13 1,35
P2S3 976993 1259821 1,96 1,88


Образцы Уравнение напряжения сдвига

N τ = 0,546 + 0,520 σ
P2 τ = 0,825 + 0,422 σ
P3 τ = 1,186 + 0,499 σ
S2 τ = 0,975 + 0,434 σ
τ = 1,166 + 0,338 σ
P2S3 τ = 0,963 + 0,418 σ

В конце экспериментов было заметил, что армированная штукатурка очень эффективно снижает несущую способность стен. Максимальные значения нагрузки, которые можно увидеть на кривых на Рисунке 10, показаны в Таблице 2. В Таблице 2 показаны темпы увеличения несущей способности стен, оштукатуренных армированными штукатурными растворами, и стен, которые использовались обычными штукатурными растворами. как эталонные образцы сравниваются. При использовании обычных оштукатуренных кирпичных стен в качестве эталонных образцов наибольшее увеличение несущей способности составило 2,14 раза, в образце P3 для экспериментов, проведенных под 30 °, в 2,08 раза в образце P3 под 45 °, 1, 9 раз в образце P3 под 60 ° и 2,14 раза в образце P3 под 90 °.

Значения прочности на сдвиг образцов были получены с помощью (1) с использованием следующих значений максимальной нагрузки, полученных в результате экспериментов:

Здесь определяется как силы, параллельные горизонтальному раствору, как ширина стены и как толщина стены. Значения прочности на сдвиг, полученные с использованием (1), и отношения прочности на сдвиг, полученные в соответствии с эталонным образцом, показаны в таблице 3. По результатам эксперимента было видно, что армированные штукатурки оказали значительное влияние на прочность на сдвиг стена.В таблице 3 сравниваются прочность на сдвиг и скорость сдвига стен, оштукатуренных армированным гипсовым раствором, и стен, покрытых обычным гипсовым раствором, которые использовались в качестве эталонных образцов. Когда обычные оштукатуренные кирпичные стены взяты в качестве контрольных образцов, наибольшее увеличение прочности на сдвиг составило 2,14 раза, в образце P3 для экспериментов, проведенных под 30 °, в 2,08 раза в образце P3 под 45 ° и 1, 9 раз в образце P3 под 60 °. Значение прочности на сдвиг в (1) пропорционально значениям несущей способности.Следовательно, показатели прочности на сдвиг аналогичны скорости увеличения несущей способности.

Значения жесткости образцов стен были рассчитаны как наклон области, где кривая нагрузки-смещения была линейной. Полученные результаты показаны в таблице 4.

Когда значения жесткости образцов с армированными гипсовыми растворами сравнивали со значениями эталонных образцов, и наблюдали значительную разницу между значениями жесткости. Таким образом, можно сказать, что армированная штукатурка эффективно влияет на жесткость образцов.Считается, что создание хорошей поверхности сцепления между стеной и армированной штукатуркой положительно влияет на исходные значения жесткости образцов при применении армированной штукатурки. Деформационная способность образцов стенок рассчитывалась по формуле (2) следующим образом:

В уравнениях, и представляют деформационную способность, и и представляют значения вертикального смещения, соответствующие уровням 0,85 и 0,50 максимальной нагрузки на убывающий рычаг на кривой нагрузка-смещение соответствующего образца, соответственно. .На Рисунке 11 и Таблице 5 приведены значения, относящиеся к деформирующей способности образцов.


Когда результаты, полученные из таблицы 5, были рассмотрены, было замечено, что нанесение армированной штукатурки увеличило деформационную способность образцов. Армированные штукатурные растворы увеличивали деформирующую способность образцов и создавали эффект покрытия на образцах, не покидая их во время эксперимента. Таким образом, был предотвращен разрыв образцов и получено пластичное поведение.Этот эффект особенно усиливается в образцах полипропиленового волокна. В образцах полипропиленовой добавки после разрыва образцов строительного раствора и кирпича во внутренней структуре гипсовая корка из полипропиленового волокна набухает и повреждается, как показано на Рисунке 12.

Наибольшая деформационная способность наблюдается у полипропиленовых волокнистых, а затем и у стальных волокнистых стен. Обычные оштукатуренные образцы показали меньшую способность к деформации по сравнению с армированными штукатурками. Количество энергии, потребляемой образцами во время эксперимента, было рассчитано с использованием площади под кривыми нагрузка-смещение образцов.Значения площадей для образцов стен, использованных в исследовании, приведены в Таблице 6. При расчете площадей площади под частями достигают 0,85 и 0,50 уровней максимального уровня нагрузки на убывающем плече смещения нагрузки. Кривая учитывалась. В таблице 6 значения, принадлежащие армированным образцам, даны пропорционально среднему значению, принадлежащему контрольным образцам. Если в качестве эталонных образцов взяты обычные оштукатуренные кирпичные стены, скорость увеличения площади (А.R.) ниже детали до уровня 0,85 максимального уровня нагрузки, который составил 8,28 раза для образца P3 в эксперименте, проведенном под углом 30 °, в 3,16 раза для образца P3 под углом 45 °, 4 , 54 раза для образца P3 под углом 60 ° и 3,04 раза для образца P3 под углом 90 °. Скорость увеличения площади под деталью до уровня 0,50 максимального уровня нагрузки составила 8,29 раза для образца P3 в эксперименте, проведенном под углом 30 °, в 4,27 раза для образца P3 под углом 45 °. Под углом 60 °, в 6,23 раза для образца P3 под углом 60 ° и в 3,85 раза для образца P3 под углом 90 °.Наибольшее потребление энергии наблюдалось у стен из полипропиленовых волокон, за которыми следовали стены из стальных волокон.

Огибающие кривые, построенные с использованием значений и, полученных из максимальных нагрузок после испытаний на 30 °, 45 ° и 60 ° по диагонали и 90 ° распределенных силовых испытаний, проведенных на 24 образцах стен, оштукатуренных нормальным, полипропиленовым и армированным стальным волокном строительные растворы показаны на рисунке 13.


Нагрузка в образцах стен проявляется в виде разрушения под давлением и сдвигом, в зависимости от вертикальной и горизонтальной составляющих приложенной нагрузки.В случае разрушения при сдвиге уравнение прочности выражается следующим образом:

Здесь определяется как коэффициент трения между кирпичом и раствором, как напряжение во время разрушения при сдвиге, и как базовое напряжение сцепления при сдвиге. Напряжение сдвига, полученное на Рисунке 13 в соответствии с типами стенок, показано в Таблице 7.

В уравнениях разрушения при сдвиге, полученных из Таблицы 7, наименьшая сила трения составляла 0,338 для образца S5, а наибольшая - 0,520 для образца Н.Наибольшая приверженность составила 1,186 в образце P3, а наименьшая - 0,546 в образце N.

4. Выводы

В данном исследовании 24 образца стен размером в мм были построены с использованием кирпичной кладки 1: 2 в масштабе 1 мм. Стены были оштукатурены обычными, полипропиленовыми и армированными стальными волокнами штукатурными растворами и подвергались вертикальным нагрузкам под разными углами. В ходе проведенных испытаний было получено значительное увеличение несущей способности образцов, изготовленных с применением армированной штукатурки.По результатам испытаний было замечено, что нанесение армированной штукатурки было очень эффективным в отношении прочности стен на сдвиг. Армированные штукатурки значительно увеличивают жесткость стен. Считается, что увеличение начальной жесткости армированной штукатурки происходит из-за хорошей поверхности сцепления между стеной и армированной штукатуркой. За счет применения армированного гипса деформационная способность образцов увеличивалась. Армированные штукатурки не полностью отслаивались от поверхности на протяжении всего эксперимента, создавали укрывной эффект и увеличивали деформирующую способность стен.Таким образом, было предотвращено разрушение образцов и была получена пластичность. Наибольшее потребление энергии наблюдалось у стенок из полипропиленовых волокон, а затем у стен из стальных волокон. На огибающих кривых, построенных после эксперимента, с использованием значений и, полученных при максимальных нагрузках, было отмечено, что наибольшая адгезия была получена от армированных полипропиленом штукатурок.

Благодарность

Описанное здесь исследование было поддержано Комиссией научно-исследовательских проектов Университета Джелал Баяр (проект №2012-47, 2012-98).

(PDF) Поведение каменных стен с применением армированного гипсового раствора

 Достижения в области материаловедения и инженерии

: значения деформационной способности образцов.

Углы Образцы Δ

𝑃

макс.

Δ

, 𝑃

макс.

Δ

, 𝑃

макс.

𝜇

0,85

0,85 , 5



N ,  ,  ,  ,  , 

P ,  ,   , ,, 

P ,  ,  ,  , ,  

S ,  ,  ,  ,  ,   3

S , , ,  ,  , 

PS ,   ,,,,

N,  ,  ,  ,  , 

P , ________________ ,  ,  ,  ,  

P ,  ,  ,  ,  , 

S ,  , ________________________________ , ,  , 

S , ,, , , 

PS , , ,,, 



N ,  , ,  ,  , 

P ,  ,  ,  ,  Od, 

P ,   , ,  ,  , ,

S ,  ,  ,  ,  , 

S ,  ,  ,  ,  , 

PS ,  , ^ ,  ,  , 



N ,  ,  ,  ,  , 

P , , , ,,

P ,,  , ,  , 

S ,  , ________________ ,  , -08,

S ________________,   , ,  , ,

PS ,  ,  ,  ,  , ________________ 

T : количество энергии, потребляемой образцами.

Уголки Образцы A

0,85𝑃

max

A

0,5𝑃

max

A.R.

0,85𝑃

макс

A.R.

0,5𝑃

макс



N   ,  , 

P     ________________ ,  , 

P  ,, 

S   ,  , 

S   ,  , 

PS  ,  , 

N ,, 

P      ,  , 

P   ,  , 

S  ,  , 

S , , 

PS   ,  , 



N   ,  , 

P  ,,

P   , , 

S  ,,

S , , 

PS    ,  , 



N ________________  ,  , 

P   ,  , 

P ,  , 

S   ,  , 

S  нота ,   ,

PS   ,  , 

T : напряжение сдвига, полученное в зависимости от типа стенки.

Образцы - уравнение напряжения сдвига

N 𝜏 = ,   +, 𝜎

P 𝜏 = ,  + ,  

P 𝜏 =  , + , 

S 𝜏 = ,  + ,

S 𝜏 = ,  + ,  𝜎

P S 𝜏 = ,  + , 

В ходе эксперимента было замечено, что армированная штукатурка

оказывала значительное влияние на прочность стены на сдвиг. В

Таблице сравниваются значения прочности на сдвиг и прочность на сдвиг стен

, оштукатуренных армированным штукатурным раствором, и стен, покрытых обычным гипсовым раствором

, которые использовались в качестве контрольных образцов

.Когда обычные оштукатуренные кирпичные стены

взяты в качестве контрольных образцов, наибольшее увеличение прочности на сдвиг

составило ,   раз, в образце P для экспериментов, проведенных

под

, ,  раз в образце P при 

, и, 

раза в образце P при

. Значение силы сдвига

в () пропорционально значения грузоподъемности.

Поэтому показатели прочности на сдвиг аналогичны скорости увеличения несущей способности

нагрузки.

Значения жесткости образцов стенок были рассчитаны

как наклон области, где кривая нагрузка-смещение

была линейной. Полученные результаты представлены в таблице.

Когда значения жесткости образцов с армированными гипсовыми растворами

сравнивались со значениями эталонных образцов

, и наблюдалась значительная разница между значениями жесткости

. . Таким образом, можно сказать, что армированная штукатурка

эффективна по жесткости образцов.

Это означает, что создание хорошей адгезии поверхности между

стеной и армированной штукатуркой положительно сказывается на

начальных значениях жесткости образцов в армированной штукатурке

аппликаций. Деформационная способность образцов стенки составила

, рассчитанная с использованием ():

𝜇

0,85

=

Δ

0,85 𝑃

max

Δ

𝑃

max 𝜇

0. 5

=

Δ

0,5𝑃

макс.

Δ

𝑃

макс

.

()

В уравнениях

0,85

и 𝜇

0,50

представляют деформационную способность

, а Δ

(0,85𝑃

макс

и

)

(0,50𝑃

макс.

)

представляют значения вертикального смещения

, соответствующие уровням ,  и, 

максимальной нагрузки на убывающую руку в

нагрузке-смещении кривая соответствующего образца соответственно.

На Рисунке  и в Таблице related приведены значения, относящиеся к деформирующей способности образцов. Когда результаты

, полученные из Таблицы , были изучены, было видно, что нанесение армированного гипса

увеличило способность образцов к деформации

. Армированные штукатурные растворы увеличивали деформационную способность образцов на

и создавали эффект воздействия на образцы, не покидая образцов

во время эксперимента. Таким образом, предотвращено разрушение образцов

и получено пластичное поведение. Этот эффект

увеличивается, особенно в образцах полипропиленового волокна. В

проб полипропиленовой добавки, после раствора и кирпича

Стекловолоконная штукатурная сетка для фасадных и отделочных работ

Армирующая стеклоткань для фасадных работ - Щелочно-стойкие изоляционные системы из стекловолокна для фасадов, реставрационных и отделочных работ.

Штукатурная сетка из стеклоткани, используемая для усиления штукатурного слоя внутри и снаружи,

Сетка штукатурная стеклоткань изготавливается из армирующих стекловолоконных нитей и ровниц.Производство осуществляется на специальном сетчатом ткацком станке, после чего вся сетка пропитывается полимерным составом для обеспечения щелочной стойкости и износостойкости. Эта штукатурная сетка из стекловолокна используется в качестве армирующего материала для штукатурного слоя при внутренних и наружных работах или при ремонте трещин в потолках и стенах. Стеклопластиковая сетка удачно заменила металлическую сетку в штукатурных работах.

Заявка:

  • Применяется для усиления поверхности при штукатурке фасада;
  • Защищать поверхность от образования и распространения трещин;
  • Усиление примыкания дверных и оконных рам к стенам;
  • Гидроизоляционные системы зданий;
  • Система внешнего утепления зданий и сооружений;
  • Армирование наливных полов.

Характеристика:

  • Обладает повышенной устойчивостью к разрыву и растяжению, термостойкостью, гибкостью.
  • высокая стойкость к кислотам и щелочам, антикоррозионная защита
  • Не горит, не ржавеет, морозостойкий, легкий
  • Улучшает механические свойства обработанной поверхности, предотвращает растрескивание.

Сетка Малярная 2 × 2 мм

  • Техническое описание маскирующей сетки
  • Размер ячейки 2 × 2мм
  • плотность 55 г / м2
  • Толщина 0. 13 мм
  • Ширина рулона 1 м
  • Длина рулона 50м / рулон, 100м / рулон.

Сетка штукатурная для фасадных малярных работ 5х5мм

Армирование стекловолокном на основе сетки с ячейкой 5 мм × 5 мм, предназначенное для армирования штукатурки внутри и снаружи помещений.

Технические характеристики

  • Ширина 1м
  • Длина рулона: 10 м, 20 м, 50 м, 100 м
  • Плотность 160 г / м2
  • Содержание пропиточного материала не менее 20 мас.%
  • Предел прочности при растяжении, не менее 1700
  • Разрывная нагрузка через 28 дней, не менее 1000
  • Цвет: белый, синий, зеленый, оранжевый, красный и желтый.

Штукатурная сетка из стеклоткани

Рулоны армирующей стеклоткани для штукатурки

FileTex Штукатурка и арматурная сетка

  1. Изоляционные продукты /
  2. Изоляционные изделия /
  3. FileTex Штукатурка и арматурные сетки

FileTex Штукатурка и арматурные сетки

Штукатурка и арматурная сетка FileTex, полностью соответствуют техническим характеристикам, необходимым для использования в тепло- и гидроизоляции внутренних и внешних стеновых элементов.Гипсовая сетка, используемая специально для теплоизоляции (обшивки), должна быть изготовлена ​​из чистейшего стекла с высоким сопротивлением (E-Glass), чтобы сделать ее устойчивой к штукатурке на цементной основе, содержащей, то есть щелочи, а также иметь достаточную отделку и В противном случае эти сетки внутри штукатурки расплавятся под действием щелочи за время, намного меньшее по сравнению со сроком службы здания.

FileTex Штукатурка и арматурная сетка соответствует требованиям TS EN 13499 и ETAG, что подтверждено испытаниями, проведенными в независимых лабораториях.

Преимущества

  • Подтвержденная щелочная стойкость и сертифицированный продукт ETAG 004
  • Специальные продукты, соответствующие месту применения
  • Рулоны любой длины и ширины
  • Информационная поддержка и обмен опытом
  • Изготовление сетки желаемого цвета
  • Доставка со склада и быстрое обслуживание
  • Сетка производства марки заказчика и логотип
  • Обеспечение соответствия и качественное повторение технических характеристик продукта по результатам испытаний, проведенных в Стамбульской технической лаборатории.

Упаковка и хранение

Отгружается в рулонной упаковке 1х50 м в фирменной упаковке FileTex, по четыре в картонной коробке или 1500 м2 на поддоне. Возможна отгрузка с желаемым логотипом, цветом и упаковкой в ​​соответствии с заключенным с заказчиком контрактом.

FileTex 160 High Premium Штукатурная сетка

FileTex 160 High Premium Sıva Filesi
Армирующая сетка

E-Glass рекомендуется для теплоизоляции (обшивки), а также для штукатурки внутри и снаружи помещений, обеспечивая значения сопротивления, признанные стандартами TS EN 13499.Гипсовая сетка FileTex 160 High Premium с размером ячеек 4 x 4 мм и удельным весом не менее 160 г / м², а также высокая устойчивость к щелочам.

Упаковка: Сетки поставляются в рулонах длиной 1 x 50 м.

FileTex 160 Premium штукатурная сетка

Армирующая сетка E-Glass рекомендуется для теплоизоляции (обшивки), а также для штукатурных работ внутри и снаружи помещений. FileTex 160 Premium Plaster Mesh, имеет размер ячеек 4 x 4 мм и удельный вес не менее 160 г / м², а также обладает высокой устойчивостью к действию щелочей.

Упаковка: Сетки поставляются в рулонах длиной 1 x 50 м.

FileTex 160 Стандартная штукатурная сетка
Штукатурные сетки

FileTex полностью соответствуют техническим характеристикам, необходимым для использования в тепло- и гидроизоляции, благодаря их применению на внутренних и внешних стеновых элементах. Хотя стандартные штукатурные сетки FileTex 160 производятся всегда в белом, синем и оранжевом цветах, они могут быть предоставлены в соответствии с корпоративными цветовыми предпочтениями заказчика.Армирующая сетка C-Glass рекомендуется для теплоизоляции (обшивки) и внутренних и наружных штукатурных работ. Стандартная штукатурная сетка FileTex 160 Premium имеет размер ячеек 4 x 4 мм и удельный вес не менее 160 г / м², а также высокое содержание щелочей. стойкий.

Упаковка: Сетки поставляются в рулонах длиной 1 x 50 м.

FileTex 132 Арматурная сетка для изоляции

FileTex 132 Изоляционная арматурная сетка - это сетка из стекла E, используемая в качестве промежуточного армирования в нецементной, скользящей гидроизоляции и эпоксидных напольных покрытиях внутри и снаружи зданий.Арматурная сетка FileTex 132 без отделки и мягкая. Он имеет размер 4 х 4 мм и удельный вес 132 г / м².

Упаковка: Сетки поставляются в рулонах длиной 1 x 200 м.

FileTex 110 Premium штукатурная сетка

Это высокоустойчивые к щелочам сетки из E-Glass, которые используются в качестве армирования при укладке грубых штукатурных потолков внутренних и наружных стен зданий и имеют размер ячеек 10 x 10. В частности, при отрыве газобетонных стен от стыков колонн балок образуются трещины в штукатурке локально.Укладка штукатурных сеток FileTex 110 Premium в рулонах или нарезанных на 30 см в швах между кирпичом и бетоном, поскольку армирование штукатурки предотвращает образование трещин в стене. Гипсовая сетка FileTex 110 Premium имеет размер ячеек 10 x 10 мм и удельный вес 110 г / м², а также обладает высокой устойчивостью к действию щелочей.

Упаковка: Сетки поставляются в рулонах длиной 1 x 50 м.

Арматурная сетка FileTex 75 Premium

Это сетка E-Glass, которая используется в качестве армирующей сетки при теплоизоляции и гидроизоляции внутренних стен с применением гипсовой штукатурки.Арматурная сетка FileTex 75 Premium, размер ячеек 4 x 4 мм, удельный вес 75 г / м², высокая устойчивость к щелочам.

Упаковка: Сетки поставляются в рулонах длиной 1 x 100 м.

FileTex 75 Стандартная арматурная сетка

Это сетка из C-Glass, которая используется в качестве армирующей сетки при теплоизоляции и гидроизоляции внутренних стен с применением гипсовой штукатурки. Стандартная арматурная сетка FileTex 75 с размером ячеек 4 x 4 мм и удельным весом не менее 75 г / м², высокая устойчивость к щелочам.

Упаковка: Сетки поставляются в рулонах длиной 1 x 50 м.

FileTex 60 Стандартная арматурная сетка
Стандартная армирующая сетка

FileTex 60 - это сетка из E-Glass, которую рекомендуется использовать в качестве армирующей сетки в гидроизоляции на основе скольжения. Они подходят для использования со всеми типами гидроизоляционных материалов. В частности, когда требуется создание тонкого слоя с помощью скользящей гидроизоляции на основе цемента, он должен быть механически устойчивым, тонким, поскольку его легко покрыть меньшим количеством материала и гладкой сеткой. FileTex 60 Стандартная армирующая сетка , размер ячеек 2,8 x 2,8 мм, удельный вес 60 г / м², высокая устойчивость к щелочам.

Упаковка: Сетки поставляются в рулонах длиной 1 x 100 м.

FileTex 300 Premium Panzer штукатурная сетка

FileTex 300 Premium Panzer Plaster Mesh - сетка из C-Glass, которая рекомендуется в качестве армирующей сетки в гидроизоляции на скользящей основе. Его можно использовать со всеми видами гидроизоляционного материала.FileTex 300 Premium Panzer PlasterMesh, размер ячеек 2,8 x 2,8 мм, удельный вес 300 г / м², высокая устойчивость к щелочам.

Упаковка: Сетки поставляются в рулонах длиной 1 x 50 м.

Технические характеристики

Исследование акустического затухания в гипсовых композитах в зависимости от добавленного армирования волокном

1. Введение

Многие медицинские исследования доказывают, что длительный или высокий уровень шума оказывает существенное негативное влияние на человеческий организм. Последствия длительного и частого воздействия шума влияют не только на психическое состояние (например, усталость или способность концентрироваться), но и на общее состояние здоровья человека и могут нанести необратимый вред. По этой причине необходимо защитить организм человека путем минимизации уровня шума [1, 2]. В последние годы интерес людей к разрешению ситуации возрос, особенно в городах, где концентрация шума выше из-за чрезвычайно высокого трафика и развития промышленности.Проблемы, связанные с шумом в такой среде, постоянно увеличиваются, и поэтому людям необходимо как-то защищать свои дома или рабочие места [3]. По этой причине необходимо позаботиться о выборе материалов с улучшенной звукоизоляцией еще при строительстве здания. Способность строительных материалов поглощать звуковые волны обычно зависит от их жесткости, плотности и пористости [4-6].

Обычно используемые строительные материалы (обожженный и силикатный кирпич, кирпич, бетон, ячеистый бетон, железобетон, стекловата, полистирол) известны и уже в целом исследованы механическими и теплоизоляционными свойствами. Однако производство этих материалов оказывает негативное влияние на окружающую среду [7, 8]. По этой причине в последние годы наблюдается усиление усилий по использованию материалов, которые могут снизить негативное воздействие на окружающую среду. Такие материалы часто включают некоторые классические натуральные материалы, такие как лен, конопля, дерево, солома, тростник и некоторые другие. Волокна льна и конопли часто используются для утепления зданий. Дерево можно использовать для отделки стен, а древесные опилки можно использовать в качестве наполнителя для бетона. Комбинация соломы с глиной используется в качестве обшивки стен, а камыш используется в качестве кровельного покрытия [9].

Чаще всего волокна добавляют в материалы для улучшения механических свойств, таких как прочность на изгиб, растяжение, сжатие и удар. Хотя использование армирующих волокон для хрупких строительных материалов было известно с древних времен, эта концепция снова вышла на первый план в 1940-х годах. Растительные и вискозные волокна были протестированы в качестве потенциальной замены асбестовых волокон [10]. В предыдущих исследованиях [11] было обнаружено, что при использовании правильной массы волокон (от 1% до 2% арматуры) происходит значительное улучшение основных механических свойств гипсовых композитов.В качестве армирующего элемента использовались стеклянные и базальтовые волокна в наиболее часто применяемых типах штукатурок. В цементных композитах такого же эффекта можно было добиться при армировании целлюлозными волокнами [12, 13]. В последнее время в некоторых работах стали упоминаться о пригодности этих композитов также для противошумовых целей [14]. Neithalath и Weiss исследовали влияние некоторых морфологических изменений в целлюлозных волокнах с точки зрения акустических и механических свойств целлоцементных композитов.Из их результатов очевидно, что увеличение объема волокон пропорционально увеличивает также акустическое поглощение [15].

Как уже упоминалось, способность поглощать звук в основном зависит от пористости. Поры бывают разных масштабов (микропоры, межчастичные поры, мезопоры). Композиты каннабис-известь характеризуются действительно высокой пористостью от 70% до 80% [16]. Гл, Гурдан и Арно [17] провели обширное исследование акустических преимуществ, получаемых при использовании композитов каннабиса.Эта работа показывает, что уровень звукопоглощения в бетоне, армированном коноплей, можно контролировать и значительно повысить с помощью подходящих компонентов и указанных производственных процессов.

Данная работа посвящена характеристикам шумоподавления в гипсовых композитах. Три обычно используемых штукатурки (гипсовая, известково-цементная, цементная) армировались стеклянными и базальтовыми волокнами и измерялись в трубке импеданса.

2. Материалы и методы

Три часто используемых штукатурки (гипсовая, известково-цементная, цементная) армированы стекловолокном и базальтовым волокном.Штукатурки были выбраны целенаправленно с учетом их заявленных свойств. Предполагалось, что наилучшие акустические результаты будут достигнуты термоизоляционной штукатуркой Thermo UM Xtra, а наименее подходящей - цементной штукатуркой. Гипсовая штукатурка была выбрана в качестве дополнительного образца.

В штукатурку теплоизоляцию добавлены базальтовые волокна длиной 7,7 мм и диаметром 13 мкм. С гипсовой штукатуркой смешивали устойчивые к акалину стеклянные волокна длиной 12 мм и диаметром 14 мкм.Цементная штукатурка была впервые испытана без дополнительной фибровой смеси.

2.1. Штукатурка

Штукатурка образуется после затвердевания растворной смеси, которая состоит из наполнителя, связующего и некоторых специальных добавок. Тип используемого связующего - главный критерий, по которому делятся штукатурки. Связующее обеспечивает хорошую адгезию к кладке, прочность самой штукатурки и устойчивость к возникающим воздействиям окружающей среды.

Теплоизоляционная штукатурка ThermoUM Xtra имеет низкий модуль упругости и низкую плотность. Благодаря этим свойствам штукатурка может устранить некоторые объемные изменения основного строительного материала и, таким образом, предотвратить образование видимых трещин в верхнем слое. Этот вид штукатурки примерно в 4 раза легче других широко используемых, имеет высокий показатель теплопроводности и гидрофобен (то есть защищает фасад от длительного воздействия дождя) [18].

Гипсовая штукатурка паропроницаема и, в отличие от применения клея с перлином, не закрывает структуру воды и позволяет естественному высыханию остаточной воды, что положительно влияет на микроклимат в помещении. При высоких температурах гипс выделяет водяной пар, который может повысить огнестойкость [19].

Цементная штукатурка предназначена для повышенных нагрузок, имеет повышенную прочность, водостойкость, адгезию к основанию, морозо- и атмосферостойкая [20].

2.2. Использованные волокна

Базальт - обозначение группы горных пород, состоящих из ряда оксидов (Таблица 1). Эта порода состоит из различных видов, таких как пироксен, магнетит, оливин и плагиоклаз [21]. Основным технологическим условием выбора базальта, пригодного для производства волокна, является коэффициент кислотности Mk, который определяется соотношением Eq. (1):

(1)

Mk = SiO2 + Al2O3CaO + MgO.

Значение коэффициента кислотности должно быть в пределах 1.1–3. Когда наиболее подходящими технологическими условиями для производства волокна являются Mk = 1,65. На выбор базальтовых пород для производства волокон влияет не только химический и минералогический состав, но и текстура породы [22]. На качество получаемых волокон влияет уровень технологического оснащения и весь технологический процесс производства.

По сравнению со стеклом, базальные волокна более устойчивы в сильнощелочной среде, но, наоборот, в сильнокислой среде их стабильность ниже [24].Базальт негорючий, обладает сильными демпфирующими свойствами против проникновения пламени [3] и является очень хорошим теплоизоляционным материалом.

Основа из стекловолокна состоит из тетраэдров (SiO 4 ) 4- и содержит различные типы оксидов. Отдельные типы стекловолокна можно распределить по содержанию в них оксидов - в соответствии с таблицей 2. Для производства волокон могут использоваться не только стеклянные камни, но и различные метапродукты обработанного стекла, такие как стеклянные шарики, стержни, фритты или осколки стекла. ).Состав основного стекла существенно влияет на свойства получаемого волокна [25]. Стекловолокно сразу после прядения наиболее чувствительно к влагопоглощению. В некоторых поверхностных дефектах волокна эта влага действует как поверхностно-активное вещество, что приводит к снижению энергии разрушения. Преимуществом стекловолокна является их высокая прочность на разрыв и довольно низкая стоимость, что позволяет применять их в современных композиционных материалах [26].

В настоящее время существуют различные продукты, такие как рубленые волокна, сетки, стальные фермы, ровницы для труб, завесы и т. Д., что могло бы улучшить свойства строительных материалов (рис. 1) [27, 28].

Таблица 1. Состав базальтовых волокон [23]

Учредительный

Содержание [%]

SiO 2

42-56

Al 3 O 3

11-18

Fe 2 O 3

5-12

CaO

7,5-13

MgO

4-11

Na 2 O

Méně než 5

TiO 2

Méně než 5

К 2 О

Méně než 5

Таблица 2. Содержание оксидов для отдельных видов волокон

Оксиды

A-стекло [%]

C-стекло [%]

Е-стекло [%]

D-стекло [%]

R-стекло [%]

Стекло ECR [%]

SiO 2

63-72

64-68

52-56

72-75

55-65

54-62

Al 2 O 3

0-6

3-5

12-16

0–1

15-30

9-15

В 2 О 3

0-6

4-6

5-10

21-24

0

0

CaO

6-10

11-15

16-25

0–1

9-25

17-25

MgO

0-4

2-4

0-5

0

3-8

0-4

Na 2 O + K 2 O

14-16

7-10

0-2

0-4

0–1

0-2

Другие оксиды

0–1

0–1

0–1

0–1

0–1

0–1

2.
3. Подготовка образцов и тестирование

Содержание волокнистой арматуры в бетонных материалах обычно составляет 6%. Смешивание гипса и волокон с таким высоким содержанием может вызвать некоторые проблемы с их склеиванием. Содержание волокнистой арматуры для этого эксперимента составляло 1% (рис. 2). Причина в оптимальном улучшении механических свойств, как было продемонстрировано в предыдущем исследовании, где в качестве армирующих элементов использовались стеклянные и базальтовые нити с массовым соотношением 1%, 2% и 3% [11].Расчет соотношения смешивания Ур. (2) основан на процентном содержании компонентов в композите [31] и их плотностях:

где: wi [%] - массовая доля i-го компонента, Vi [%] - объемная доля i-го компонента, а ρi [кг / м 3 ] - плотность i-го компонента.

Рис. 1. Некоторые волокнистые материалы, коммерчески используемые для улучшения механических и акустических свойств строительных материалов [29, 23]

Рис. 2. Исследуемая штукатурка а) без б) с фиброармированием

2.4. Акустические свойства

Звук - это любые механические волны в окружающей среде, которые могут вызывать слуховое ощущение в человеческих ушах. Он распространяется в виде звуковых волн через газы (воздух), жидкости и твердые тела. В каждой из разных сред звуковые волны распространяются по-разному. Чем сильнее колеблются частицы в среде, тем больше энергии проходит через нее.Звук - это колебание частиц упругой среды в диапазоне слышимых частот (20 Гц-20 кГц). Особая форма звука - это шум. Физически это можно описать как очень громкие, нерегулярные или случайные колебания.

Таблица 3. Типичные значения коэффициента для часто используемых материалов [32]

Материал

Коэффициент звукопоглощения

Бетон

0,02-0,06

Неокрашенные блоки

0,02-0,05

Твердая древесина

0,03

На субъективное восприятие шума влияет ряд факторов, таких как возраст, продолжительность, состояние здоровья или отношение слушателя, а также относительное содержание информации. При рассмотрении шума в конструкции необходимо учитывать субъективное восприятие шума, особенно в городской среде [32]. Уровень поглощения воздуха можно выразить коэффициентом поглощения. Чрезвычайно плотный материал, отражающий 100% звука, имеет коэффициент поглощения, равный 0 [33]. Значения коэффициентов звукопоглощения для строительных материалов приведены в таблице 3. Акустическое поглощение штукатурок на частоте 1 000 Гц составляет 0,02-0,05. Слои базальтового волокна перемещаются около 0.2 и стеклянный слой около 0,1.

3. Эксперимент

Для испытания акустического поглощения необходимо создать образцы с точным цилиндрическим профилем, чтобы они точно вошли в зажимную часть импедансной трубки (рис. 3). Для эксперимента были изготовлены образцы толщиной 10 мм и диаметром 99,8 мм. Если между образцом и внутренней стенкой пробирки есть зазор, результаты измерений показывают завышение результатов, вызванных неразбавленными волнами и возникновением вибраций плохо соприкасающихся частей, как это можно видеть на рис. 4 для неидеально круглого образца № 3 (зеленая линия).

Были протестированы три набора образцов. Термоизоляционная штукатурка с базальтовым волокном, гипсовая штукатурка со стекловолокном и цементная штукатурка. Каждый набор содержал по три образца. Первый набор (термоизоляционная штукатурка + базальтовая фибра) представлял собой образец, который должен иметь лучшее звукопоглощение, а последний набор (цементная штукатурка) должен иметь худшие результаты. Испытания проводились на импедансной трубке Brüel & Kjaer типа 4206.Это устройство позволяет измерять коэффициент α для волн, падающих перпендикулярно. Трубка сопротивления состоит из громкоговорителя и двух измерительных микрофонов, которые подключены к блоку оценки.

Рис. 3. Подготовленные к испытаниям образцы гипса

4. Результат и обсуждение

Акустическое поглощение образцов измерялось на трех различных, обычно доступных штукатурках. Целью испытания было оценить, имеют ли образцы хорошее звукопоглощение, и определить разницу между выбранными материалами. Для всех образцов контролировалась частотная зависимость коэффициента звукопоглощения.

Рис. 4. Экспериментальное сравнение образцов цементной штукатурки.

Рис. 5. Обнаруженная частотная зависимость измеренного коэффициента звукопоглощения.

Из рис. 5 видно, что наилучшие результаты были получены на образцах термоизоляционной штукатурки с базальтовыми волокнами.

В то же время было видно, что результаты двух других материалов существенно не отличаются друг от друга, даже если одна из групп образцов содержит армирующее волокно. Каждый из тестируемых наборов содержал по 3 образца. На рис. 4 представлены результаты испытаний одной группы образцов гипса, когда один из них не имеет идеального круглого профиля. Как можно видеть, это вызывает некоторую вибрацию и множество небольших скачков в значении акустического затухания.

5.Выводы

Для создания опытных образцов использовались три обычно используемых гипсовых материала. Штукатурки были выбраны с расчетом, что наилучшие акустические результаты даст теплоизоляционная штукатурка Thermo UM Xtra, армированная базальтовыми волокнами. Измерение проводилось согласно стандарту ČSN ISO 10534-2. Из результатов ясно видно, как и предполагалось, что теплоизоляционные гипсовые армирующие базальтовые волокна имеют значительно лучшие свойства, чем другие образцы для испытаний.Причина может заключаться в зернистой структуре штукатурки, которая приводит к большему содержанию пор в штукатурке. Для цементной и гипсовой штукатурки, армированной стекловолокном, мы получили почти аналогичные результаты. Результаты показали, что добавление армирования короткими волокнами к штукатурке не оказывает значительного влияния на величину звукопоглощения. Другой возможной целью нашей будущей работы является проверка возможности использования некоторых других форм армирования, таких как перевивочная волна с различным соотношением волокон.

, что это такое, и его применение

Что такое армированный волокном раствор


Армированный волокном раствор
или fibronizzata, назван так, потому что внутри имеет миллиметровый размер волокна
, что увеличит его сопротивление .

Обычно этот тип раствора готов к использованию, поэтому не требует специальных этапов обработки. Подходит для строительства внутренних и штукатурки наружных и для возведения несущих стен или перегородок - продукт очень универсальный и простой в использовании.

Наличие в смеси волокон имеет функцию противодействия гидравлической усадке, характерной для раствора в процессе отверждения, тем самым предотвращая образование трещин и трещин на поверхности штукатурки. применяемый.

В отличие от традиционного раствора , как верхнего, так и гидравлического, который смешивается на верфи, армированный волокном раствор представляет собой предварительно смешанный раствор .

Таким образом, любые ошибки на стройплощадке на этапе подготовки уменьшаются из-за неправильной дозировки или совокупности связующего.
Единственный элемент, который добавлен на месте и готов к использованию, - это вода.
Товар, по сути, продается в удобных бумажных мешках, пригодных для вторичной переработки, представлен в виде порошка, полностью безводный.
Перед замешиванием теста рекомендуется надеть соответствующую маску от до для защиты дыхательных путей.

Такое расположение имеет решающее значение для обработки традиционного строительного раствора, поскольку армированный волокном строительный раствор содержит волокна миллиметрового размера, которые при вдыхании могут быть вредными и опасными, поскольку могут перекрыть дыхательные пути.

Использование в строительстве армированного фиброй раствора


Этот вид раствора прост в использовании и не требует наличия специализированной рабочей силы. Производители выбрали для реализации штукатурки на существующих стенах, как внешних, так и внутренних.

Также может использоваться в качестве растворов , для возведения несущих и перегородок из кирпичных или цементных блоков, а также для создания лестниц и полов с укладкой мраморных плит и природного камня.

Наличие в его составе волокон позволяет использовать этот продукт в качестве раствора для кладки зданий в сейсмоопасных зонах (Постановление министерства от 14.01.2008 - Технические стандарты для строительства).

Среди производителей GRAS CLACE Spa , продукт MALTAOK FIBERS REINFORCED и компания TECHNOKOLLA-Sika с GAP, - очень универсальный армированный волокном раствор.

Основные характеристики армированных фибрами растворов


MALTAOK FIBERS REINFORCED можно смешивать в месильном шнеке, в обычном бетономешалке
или вручную, пока тесто не будет готово.

Если перемешивание происходит механическим способом, время перемешивания не должно превышать 3 минут. В принципе, соотношение безводного продукта и воды составляет примерно 3,5 / 4 литра чистой воды на мешок.

Толщина варьируется в зависимости от применения:
- Для получения простой штукатурки , толщина может варьироваться от минимум 0,5 см до максимум 2 см на один слой;
- Для штукатурки с толщиной более 2 см, наносится в несколько слоев, максимум до 3 см в целом, путем нанесения во время нанесения штукатурки для сетевых портов, устойчивой к щелочам;
- Для кладки кирпича и бетонных блоков , от 0.От 5 см до 1,5 см;
- Для укладки в горизонтальные плиты из мрамора и натурального камня , от 1,5 см до 3 см.

Gap - это универсальный технический раствор тиксотропный, армированный волокном, усадочный, используемый для подготовки оснований и для восстановления фасадов поврежденных частей раствора, кирпичной кладки и штукатурки внутри и снаружи помещений. на стенах и полах, а также для восстановления, например, лицевых панелей балкона.

Также для этого продукта толщиной от 3 до 30 мм для сглаживания и до 50 мм для восстановления поврежденных деталей.

Этот армированный волокном раствор может похвастаться рядом важных характеристик:
- Формовка
- Отличная адгезия
- Стойкость к агрессивным атмосферным воздействиям
- На него наносится штукатурка

Важно знать, что Среды , подходящие для , эти армированные волокном растворы: цементная штукатурка, известковый раствор, кирпичные стены, бетон.

Более того, в случае реконструкции поврежденных частей вы должны удалить все части бетона, крошащиеся или поврежденные долотом. Очистить утюг от жира, масла и ржавчины, если таковой имеется.

Эта операция должна выполняться пескоструйной очисткой или, если это невозможно, энергичной щеткой металлической поверхности, осторожно и глубоко.

Продукт можно наносить шпателем или распылителем с максимальной толщиной 50 мм вручную.Если вам нужно добиться большей толщины (до 10 см), вам нужно будет нанести второй слой сразу после того, как первый схватится.

не следует наносить армированный волокном раствор на:
- Ангидритные стяжки
- Гипсокартон, гипсокартон и эластичные полы
- Основания, подверженные восходящей влажности
- Металл, дерево, керамика и гладкие поверхности, не абсорбирующие
- Не наносить при толщине менее 3 мм.
- Не наносить при температуре ниже 5 ° C или выше 30 ° C.

GRG: Гипс, армированный стекловолокном | Формула Сен-Гобен

Выберите другую страну * Выберите countryAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство OfBonaire, Синт-Эстатиус и SabaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Кокосовые) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCôte D'ivoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова ( мальвинские острова) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГайти d Island и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle Из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, ШтатПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПолинезия-франсезПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСент-БартелемиСвятая Елена, Вознесение и Тристан-да-КуньяСент-Китс И NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (нидерландский часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineU United Arab EmiratesUnited KingdomUnited StatesUkraineUruguayUzbekeneistanVginaatuVanuatus.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
