Армирование ленточного фундамента шириной 50 см: Армирование ленточного фундамента шириной 60, 50, 40, 30, 25 см своими руками + фото чертежей и видео монтажа

Армирование ленточного фундамента шириной 60, 50, 40, 30, 25 см своими руками + фото чертежей и видео монтажа

Ленточный фундамент представляет собой сплошную бетонную опору, размещенную под всеми несущими стенами дома.

Конструкция подобных оснований достаточно проста.

Степень прочности, устойчивости к возникающим нагрузкам и несущая способность образуют оптимальное сочетание, позволяющее использовать ленточный тип фундамента в большинстве построек.

С некоторыми дополнениями этот вид способен служить на разных видах грунта и в относительно неблагоприятных геологических условиях.

Основным элементом конструкции является арматурный каркас, обеспечивающий прочность ленты и устойчивость к напряжениям.

Содержание статьи

• 1 Нужно ли армировать ленточный фундамент?
• 2 Как работает арматура
• 3 Как выбрать бетон
• 4 Виды арматуры
• 5 Как правильно выбрать диаметр арматуры
• 6 Основные способы армирования
• 7 Расчет количества арматуры
• 8 Основные правила армировки
• 9 Как правильно уложить арматуру
• 10 Шаг армирования
• 11 Вязка арматурной сетки
• 12 Схема монтажа
• 13 Армирование углов
• 14 Армирование подошвы
• 15 Полезное видео
• 16 Заключение

Нужно ли армировать ленточный фундамент?

Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.

Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.

Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.

Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.

Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.

Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!

Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие.

Регламентируются все рабочие параметры материала:

• Степень прочности на сжатие и осевое растяжение.
• Морозостойкость.
• Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Виды арматуры

Существует два вида арматуры:

• Металлическая.
• Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном.

Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная — это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

Свойства композитной арматуры более удачны, чем у металлических стержней, но отсутствие длительного опыта пользования заставляет строителей с осторожностью относиться к выбору этого материала.

Как правильно выбрать диаметр арматуры

Существует достаточно точный способ определения сечения арматуры. Вычисляется площадь сечения ленты (произведение ширины на высоту), результат умножается на 0,001. Полученное значение является суммарной площадью сечения арматурного каркаса.

Остается по таблицам подобрать нужный диаметр прутков с учетом конструкции решеток.

Согласно требованиям СНиП, расстояние между крайними горизонтальными прутками не должно быть более 40 см. Поэтому для ленты шириной в 30, 40 или 50 см горизонтальные решетки будут состоять из двух стержней.

Обычно строители не производят сложных расчетов, используя для данных размеров соответственно 10, 12 и 14-мм стержни. ленты 30-50 см является наиболее распространенным вариантом, поэтому поведение материала изучено достаточно хорошо, и такой выбор имеет немалый запас прочности.

Выбор поперечной (вспомогательной) арматуры производится по принципу достаточности — диаметр тонких стержней не должен быть менее половины диаметра рабочей арматуры. Обычно руководствуются этим требованием.

Основные способы армирования

Существуют следующие способы:

• Стержневое армирование при помощи арматурных прутков из металла или композитных материалов.
• Дисперсное — усиление стяжек с помощью волокнистых материалов или металлической стружки.
• Слоевое армирование представляет собой послойное нанесение раствора с промежуточной установкой армирующих сеток.

Для усиления ленточного фундамента возможно применение только стержневого способа. Используются два варианта — с двумя и с тремя рабочими стержнями в горизонтальных решетках. Выбор нужного варианта обусловлен шириной ленты.

Поскольку требованиями СНиП расстояние между крайними стержнями в решетке ограничено до 40 см, использование трех стержней требуется для основания шире 50 см. При этом, можно применить три и даже более стержней и на узкой ленте.

Нормы СНиП ограничивают минимальное расстояние между соседними прутками в два диаметра, что позволяет собрать достаточно плотную решетку. Однако, такого никогда не делается, поскольку это нецелесообразно и создает непроизводительный расход арматуры.

Расчет количества арматуры

горизонтальной арматуры производится путем вычисления общей длины ленты (сумма всех участков) и умножения ее на количество горизонтальных стержней (от 4 до 6 и более). Для определения количества вспомогательных прутков надо вычислить длину (периметр) одного хомута и умножить его на общее количество.

Расстояние между двумя соседними хомутами (шаг), согласно СНиП, не должно превышать ширины каркаса, т.е. расстояния между горизонтальными крайними прутками. Общую длину ленты надо разделить на это расстояние, в результате получается количество хомутов.

Приобретая материал, рекомендуется увеличивать нужное количество на 10 %, чтобы иметь некоторый запас на случай ошибки.

Основные правила армировки

С точки зрения прочности, оптимальным способом было бы внешнее расположение арматурного каркаса.

Но на практике это невозможно по ряду причин, основными из которых являются:

• Склонность металла к коррозии.
• Невозможность установки каркаса на длинные или погруженные в грунт блоки.
• Поверхность должна быть ровной и готовой к присоединению других элементов постройки.

По этим и другим причинам используется внутреннее армирование, которое защищает металл от коррозии и решает ряд других вопросов.

Недостатком является необходимость выполнять множество действий, нужных только для фиксации арматуры в неподвижном состоянии до момента застывания раствора.

Это означает излишний расход материала, нерациональные трудовые вложения, расход времени. Но других вариантов армирования нет, используемая методика проверена многими десятилетиями и показала свою надежность и эффективность.

Как правильно уложить арматуру

Сборка прямых участков каркаса производится в непосредственной близости от траншеи. Это важно, так как вес сооружения достаточно велик, а перемещать его чаще всего приходится вручную. Сборка производится одним из способов (сварка или вязка), из которых предпочтение отдается вязке.

Причинами этот является простота, отсутствие необходимости в подключении к сети электроснабжения и наличия сварочного аппарата.

Есть и еще одна причина — сварной шов на арматуре ломкий и не всегда выдерживает нагрузки при перемещении или заливке, а проволочное соединение имеет некоторую степень свободы и обладает за счет этого определенной эластичностью.

Собранные прямые части каркаса укладываются в подготовленную траншею, обвязываются углы, после чего каркас готов к заливке бетона.

Шаг армирования

Шаг армирования — это расстояние между соседними хомутами или вертикальными вспомогательными стержнями. Он равен расстоянию между крайними горизонтальными прутками, хотя на практике его нередко увеличивают из экономии.

Это опасное решение, так как сборка производится вне траншеи, отдельные части придется поднимать и укладывать в траншею, что для незаконченной конструкции является тяжелым испытанием. Если по каким-либо причинам каркас собирают прямо в траншее, то шаг можно несколько увеличить, но слишком ослаблять каркас не следует.

Вязка арматурной сетки

Для вязки используется мягкая отожженная стальная проволока толщиной 1-2 мм. Она нарезается на заготовки длиной 25-30 см.

Процесс :

• Отрезок проволоки сгибается пополам. Получившаяся полупетля заводится под перекрестный стык стержней в диагональном направлении.
• Концы полупетли поднимаются вверх, чтобы проволока обхватила соединяемый узел.
• Вязальный крючок острием заводится в петлю, опираясь при этом на другой конец проволоки. Вращательными движениями концы закручиваются, плотно стягивая соединяемые стержни.
• Для вязки продольных соединений используется тот же метод. Отличие лишь в положении проволоки — она обхватывает оба соединяемых стержня в поперечном, а не в диагональном направлении.

Вязальный крючок можно приобрести в магазине, но проще изготовить его самостоятельно. Надо взять кусок стальной проволоки толщиной 405 мм, несколько заострить и загнуть один конец примерно на 1,5-2 см.

Для удобства работы крючок можно слегка выгнуть в средней части. Приемы работы с ним просты, но требуют некоторого навыка, который появляется очень быстро.

Схема монтажа

Усиление ленточного фундамента производится, как правило, с помощью металлического арматурного каркаса, собранного сварным способом или связанного специальной мягкой стальной проволокой.

Рабочие стержни устанавливаются в горизонтальном положении таким образом, что в сечении образуют прямоугольник со сторонами, на 10 см меньшими, чем ширина и высота бетонной ленты.

Такое соотношение обеспечивает глубину погружения прутков в бетон, при которой несущая способность достаточно высока, но материал надежно защищен от коррозии. Вертикальная арматура служит для фиксации несущих стержней в нужном положении во время и затвердения бетона.

Оба этих процесса вызывают значительные нагрузки, поэтому от прочности соединения зависит качество армирования.

Фото чертежа:

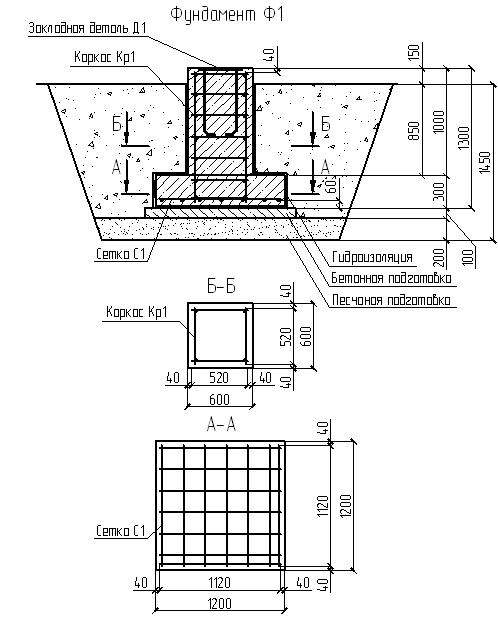

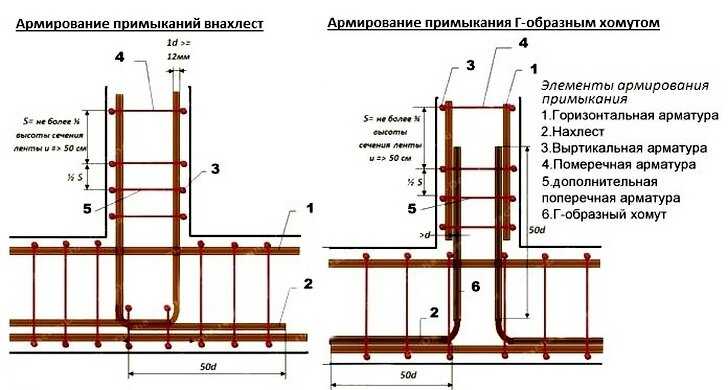

Армирование углов

Угловые элементы ленточного фундамента, к которым относятся и Т-образные примыкания, армируются путем установки изогнутых анкеров — отдельных стержней, согнутых под нужным углом.

Нередко изгибаются рабочие стержни, если их длина позволяет это сделать (например, на углах коротких стенок или примыканий).

Углы фундамента испытывают повышенные напряжения, поэтому наличие дополнительной анкеровки необходимо для увеличения прочности соединения каркаса и повышения несущей способности данного участка ленты.

Основными ошибками, часто встречающимися при армировании углов, являются:

• Использование только внешнего контура, с недостаточной анкеровкой внутренней части угла.
• Отсутствие соединения между внешними и внутренними стержнями.
• Отсутствие механической связи между подошвой и каркасом.
• Неправильное размещение точек соединения стержней.

Использование анкеров и грамотное соединение с основными элементами армпояса позволяет избежать ошибок и усилить ответственные участки каркаса.

Армирование подошвы

Подошва фундамента является участком, испытывающим максимальные нагрузки пучения или боковое давление от почвенных вод. Существуют различные способы усиления подошвы, которые обеспечивают качественное соединение с бетонной подготовительной частью, но они применяются для строительства промышленных ответственных сооружений.

Для армирования подошвы фундамента малоэтажного жилого дома принято использовать армировочные сетки, увеличивающие прочность и неподвижность нижней части ленты. Сетка механически соединяется с основным каркасом, это особенно важно, если имеет большую ширину, чем сама лента.

ОБРАТИТЕ ВНИМАНИЕ!

Используются готовые или сварные сетки с поперечным расположением стержней. Для участков, расположенных на сложных грунтах, рекомендуется использовать сварные конструкции из рабочих стержней, способные выдерживать нагрузки во всех направлениях.

Полезное видео

В данном видео вы узнаете, как производится армирование ленточного фундамента:

Заключение

Армирование ленточного фундамента — основная операция, без которой все остальные работы становятся нецелесообразными. Сезонные подвижки почвы, изменение уровня грунтовых вод, тектонические воздействия и прочие факторы влияния требуют от основания прочности и способности сопротивляться возникающим нагрузкам.

Эти качества способен обеспечить только грамотно и тщательно сформированный армпояс, образующий внутренний скелет бетонной ленты и компенсирующий все осевые растягивающие нагрузки.

Армирование ленточного фундамента: схема углов, арматура

Ленточный фундамент наиболее распространен при строительстве частных, малоэтажных домов. Прост в исполнении, не требуется привлечение спецтехники, сложного оборудования. Все работы можно провести самостоятельно. Самое главное и сложное: правильно выполнить армирование ленточного фундамента шириной 40 см. Что это, как влияет на срок эксплуатации здания, рассмотрим ниже более подробно.

Ленточный фундамент — основа здания. От его прочности зависит срок эксплуатации, необходимость в ремонте или дополнительном укреплении. Чтобы через год-два-пять не обнаружить перекосы в стенах, не смотреть, как «растут» трещины под окнами, не следует пренебрегать армированием. Как это сделать правильно, какие требования нужно соблюсти, расскажет эта статья.

Содержание

1. Чем выполняется армирование
2. В основании выделяют две составляющие:
3. Количество ярусов или поясов напрямую зависит от высоты ленточного фундамента:
4. Конфигурация армирующего каркаса
5. Расчет арматуры для армирования ленточного фундамента шириной 40 см
6. Как выполняется армирование

Чем выполняется армирование

Прежде чем приступать к строительству, необходимо ознакомиться с требованиями СНиП 2. 03.01-84. В нем содержится прямое указание на то, что ленточный фундамент под жилой дом не может быть без армирования. Ширина и высота основания и здания значения не имеют.

В основании выделяют две составляющие:

• бетон. Устойчив к нагрузкам на сжатие. Но при повышении изгибающего или растягивающего момента происходит разрушение ленточного фундамента;
• арматурный каркас. Снижает нагрузку, приходящуюся на бетонную массу под воздействием изгибающей или растягивающей силы. Состоит из продольных ярусов, связанных в единую конструкцию перемычками: поперечными и вертикальными.

Количество ярусов или поясов напрямую зависит от высоты ленточного фундамента:

• для мелкозаглубленного высотой до 1-го метра достаточно 2-х;
• если высота превышает 120 см, добавляется промежуточный пояс армирования.

Ширина основания при этом не учитывается. На нее можно не смотреть.

Для продольных поясов и перемычек оптимальный материал — рифленая арматура диаметром 12-16 мм. Гладкая, диаметром 8-10 мм, рекомендована только в качестве перемычек, если обустраивается ленточный фундамент

Для перевязки применяется специальная вязальная проволока диаметром 1-2 мм. Сварка не рекомендована: металл сильно нагревается, и в местах соединений появляются «слабые» места, за которыми нужно особенно тщательно смотреть в процессе заливки бетона. При повреждении армирование не будет выполнять своей функции. В то же время, перевязка проволокой — сложный и продолжительный процесс, требующий особых навыков. Сварка выполняется значительно быстрее.

Конфигурация армирующего каркаса

При расчете арматуры обязательно учитываются требования СНиП 2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения»:

• элементы продольного каркаса ленточного основания располагаются на расстоянии 10 см и менее;
• между ярусами каркаса — 50 см и менее;
• поперечные вертикальные перемычки располагаются на расстоянии 30 см и менее;
• от перемычек, контура каркаса до опалубки — не менее 5 см. В противном случае возможно разрушение бетонного пояса и выход арматуры на поверхность ленточного фундамента;
• нижний пояс не должен лежать на земле. Если предварительно не выполнена подсыпка из песка и щебня, под ярус кладется одинарный кирпич или специальные пластиковые подставки, смотря по состоянию грунта, его однородности.

Дом из бруса

23.45%

Дом из кирпича

17.49%

Бревенчатый дом

13.58%

Дом из газобетонных блоков

19.97%

Дом по канадской технологии

10.83%

Дом из оцилиндрованного бревна

3.43%

Монолитный дом

3.99%

Дом из пеноблоков

3.99%

Дом из сип-панелей

3.28%

Проголосовало: 3786

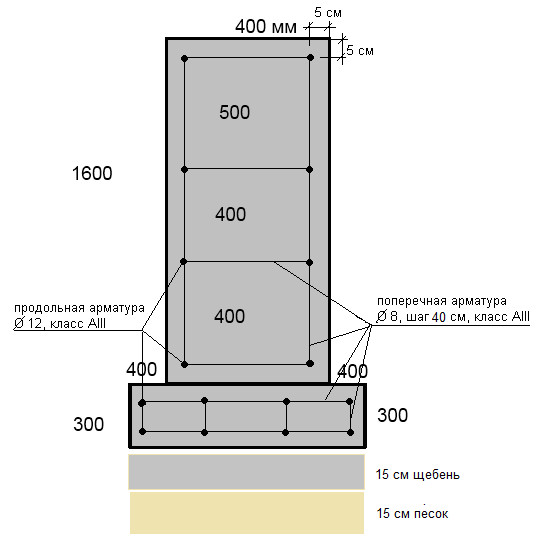

Расчет арматуры для армирования ленточного фундамента шириной 40 см

Рассчитать нужные объемы лучше до начала работ, чтобы не останавливаться, не искать, где срочно докупить несколько прутков или моток проволоки. В приведенном расчете за основу взят условный ленточный фундамент с параметрами: высота 70 см, ширина 40 см. Периметр здания — 50 метров.

Для основания высотой 70 см достаточно двух армирующих поясов.

В каждом ярусе 3 прута. Для соединения используется арматура диаметром 12 мм, шаг — 30 см.

Расчеты количества:

1. на прокладку 3-х прутьев в 2 яруса потребуется 300 метров;
2. на весь дом запланировано 167 перемычек, размещаемых с шагом 30 см;
3. для вертикальной перемычки длина равна 60 см, для поперечной — 30 см. На каждый стык требуется 2 вертикальных и 2 горизонтальных перемычки.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Итого: на перемычки вертикального типа придется закупить 200,4 метра арматуры, на горизонтальные — 100,2 метра. Всего на здание необходимо не менее 600,6 метров арматурных прутов диаметром 12 мм. Это количество не окончательно. При оформлении заказа предусмотрите запас на случай брака и усиления углов. Учитывайте и такие параметры, как длина и ширина фасада, количество метров в одном пруте. Если есть возможность, приобретайте прутья с предварительной порезкой в нужный размер, чтобы сократить количество отходов.

Как выполняется армирование

Для прямых участков важно выбирать целые прутья. Чем меньше стыков и соединений, тем прочнее ленточный фундамент. При формировании углов не допускается перехлест элементов, расположенных перпендикулярно. Арматура должна быть согнута буквой «П» или «Г».

Сборку каркаса можно производить как непосредственно на месте, в котловане, так и за его пределами. Первое может быть не слишком удобно из-за небольшого пространства. Во втором случае важно точно соблюсти все размеры, чтобы впоследствии не заниматься переделками каркаса для ленточного фундамента.

Согнуть арматуру под нужными углами в домашних условиях сложно, но возможно. Для этого понадобится отрезок швеллера, в котором вырезаются отверстия болгаркой строго на одной линии. В канавки укладывается прут арматуры. На длинный конец надевается стальная труба, используемая как рычаг. Сгибание требует больших усилий, но позволяет обойтись без покупки листогиба. Перевязка прутьев выполняется проволокой.

Подготовленные для армирования прутья укладываются в траншею в соответствии с описанными выше требованиями после установки опалубки. Ярусы — строго горизонтальны к земле. На следующем этапе, когда установлены и перевязаны все пояса, можно переходить к заливке бетона. Важно следить за тем, чтобы арматура оставалась на своих местах и не сдвигалась. Для частного малоэтажного дома оптимальная марка бетона — М200. После выдержки в соответствии с нормами строительных регламентов ленточный фундамент наберет прочность и будет готов к дальнейшему использованию. Бетон на 28 дней следует закрыть непрозрачной пленкой, беречь от прямых солнечных лучей и периодически смачивать водой.

Чтобы избежать проблем, связанных с пучением грунта, до армирования в траншею на дно засыпаются слоями песка и щебня не менее 10 см. каждый. В противном случае ленточный фундамент не выдержит многочисленных циклов промерзания/оттаивания.

Вы можете задать свой вопрос нашему автору:

Как спроектировать ленточный фундамент

Наиболее распространенным видом фундамента является ленточный фундамент. Как следует из названия, ленточный фундамент представляет собой бетонную полосу, проходящую под всеми несущими стенами. Допустимое опорное давление грунта и нагрузка здания определяют ширину полосы.

Полоска должна быть достаточно длинной, чтобы ее можно было положить ровно. Потребуются более широкие фундаменты для распределения веса по требуемой поверхности земли из-за более слабых грунтов и больших нагрузок.

В зависимости от характеристик почвы, глубина также будет варьироваться. Важно заглубить фундамент, например, в глинистую почву, чтобы защитить конструкцию от колебаний объема, вызванных периодическим перемещением деревьев на прилегающей территории.

Чтобы политика морозного пучения работала эффективно, песок, гравий и некоторые илы должны быть достаточно глубокими, чтобы уменьшить движение морозного пучения.

Подготовка ленточного фундамента

Для возведения ленточного фундамента необходимо выполнить несколько подготовительных работ; они включают, но не ограничиваются: –

1. После завершения раскопок засыпьте основание из смеси песка и гравия, прежде чем строить ленточный фундамент.
2. Для устройства каркаса ленточного фундамента необходимо использовать проектную доску лиственных пород толщиной около 50 мм. Кто-то должен следить за вертикальностью фреймворка, пока он строится.
3. Средняя высота конструкции должна быть 12 дюймов над землей. При возведении ленточного фундамента необходима подготовка крохотного основания.
4. На следующем этапе возведения фундамента необходимо сделать армирование. Арматурные стержни могут быть изготовлены из стали или стекловолокна, в зависимости от применения. Чтобы квадратные ячейки не превышали 16 мм, следует использовать арматурные стальные стержни диаметром от 10 до 12 мм со специально изготовленной вязальной проволокой.
5. Затем постепенно укладывайте арматурные стержни в траншею, следя за выемкой по краям. Убедитесь, что рекомендуемая прокладка не превышает 50 мм.

Типы ленточного фундамента

Два основных типа ленточного фундамента можно классифицировать в зависимости от их характеристик, и они следующие:

Глубокий ленточный фундамент

Глубокий ленточный фундамент наиболее часто используется типа фундамента, а также являются самыми дешевыми при условии, что грунтовые условия подходят в качестве основания фундамента. Стены поддерживаются железобетонной полосой.

Нет ограничений по глубине траншеи, но она должна иметь минимальную глубину 40 дюймов и минимальную ширину 24 дюйма. Минимальная глубина в девять дюймов должна поддерживаться при заливке бетона.

Фундамент широкий ленточный

Вообще говоря, широкие ленточные фундаменты используются в местах с ограниченной несущей способностью, а в местах с бедными грунтами стандартный ленточный фундамент использовать нельзя.

Было разработано техническое решение для предотвращения сдвига стены за счет слишком большого расширения и углубления конструкции, но это было нецелесообразно с финансовой точки зрения.

Подходящей альтернативой может быть строительство фундамента из железобетона. Арматурные стержни придают фундаменту свойство растяжения, что позволяет всей конструкции выдерживать сжатие и растяжение.

Как определить, подходит ли вам Strip Foundation?

В Строительных нормах для фундаментов изложено несколько конкретных правил, касающихся пригодности ленточного фундамента, и эти правила заключаются в следующем: –

1. Любой строительный проект должен учитывать необходимую ширину ленты фундамента. как указано в строительных нормах.

2. Бетонный раствор должен быть совместим с химическим составом почвы.

Чтобы узнать больше, посмотрите следующий видеоурок.

Видео Источник: AF Math & Engineering

3. Высота ступеней не должна превышать толщину фундамента.

4. Фундаментная полоса расширяется настолько, насколько она выступает за поверхность стены, а дымоход образует сторону стены.

5. Толщина бетонной полосы должна быть равна или больше внешней стороны расчетной стены, но не менее 6 дюймов.

Расчет ленточного фундамента – Порядок действий – 2023

• Статика зданий
• Шаг за шагом к паркетному полу
  • 1. Анализ плана строительства и состояния грунта
  • 2. Расчет строительных и транспортных нагрузок
  • 3. Планирование армирования
  • 4. Создать план фундамента и армирования

Прежде всего: расчет ленточного фундамента нельзя делать самостоятельно, это должен делать инженер-строитель, обычно инженер-строитель. Однако здесь вы можете прочитать о том, как действовать в расчете полоска основа и что играет роль.

Статика зданий

В проектировании конструкций проводится различие между нагрузками на здания и транспортными нагрузками. Строительные нагрузки возникают от самой конструкции, ее стен и крыши, тогда как транспортные нагрузки возникают от нагрузки на здание.

Качество грунта также играет важную роль при расчете ленточного фундамента – в зависимости от его несущей способности ленты фундамента обычно делают шире или меньше.

Шаг за шагом к паркетному полу

• Материалы для рисования
• Таблицы для проектирования конструкций

• Инженер-строитель или инженер-строитель
• Калькулятор и чертежный инструмент

Анализ плана строительства и грунта

В самом начале профессионального расчета проводится анализ конструкции здания: какая крыша, где несущие стены, какого размера здание.

После этого качество почвы оценивается соответствующим образом.

2.

Расчет нагрузок на здание и транспортных нагрузок

Сначала рассчитываются нагрузки на здание, то есть вес стен, крыши и других компонентов в каждой точке. Для этого необходимо иметь точный план здания.

Из значений строительных нагрузок и транспортных нагрузок можно получить необходимую ширину и плотность отдельных полос фундамента.

3. Планирование армирования

Армирование также имеет решающее значение для несущей способности фундамента. Если определены ширина и плотность фундаментов, то исходя из этого можно рассчитать оптимальное армирование.

4. Создание плана фундамента и армирования

В конце инженер-строитель подготавливает соответствующий план фундамента и армирования, который необходимо точно соблюдать во время строительства.

Советы и рекомендации

Если вы сами хотите заложить фундамент для небольшого садового домика, для которого не приложен план фундамента, или хотите построить простой небольшой гараж, соблюдайте несколько простых правил: В любом случае поместите полосы фундамента под запланированный внешний вид стены в незамерзающую зону (т. е. примерно на 80 см в глубину) и не делайте их шириной менее 50 см, в случае более широких стен обязательно до ширины стены. Для армирования большинства таких конструкций достаточно обычных арматурных корзин. Если вы сомневаетесь, всегда обращайтесь к инженеру-строителю, чтобы быть уверенным.

FAQ – 💬

❓ Как рассчитать ленточный фундамент?

👉 В широком смысле размер и положение ленточного фундамента обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены .

❓ Как рассчитать фундамент?

👉 Измерьте длину и ширину, которые вы хотите покрыть. Умножьте длину на ширину, чтобы определить площадь в квадратных футах . Преобразуйте толщину из дюймов в футы. Умножьте толщину в футах на квадратные метры, чтобы определить кубические футы.

❓ Как рассчитать стены фундамента?

👉 Объем стены = высота x длина x толщина Это расчет для стены высотой 4 фута, длиной 60 футов и толщиной 6 дюймов: Объем стены = 48 дюймов x 720 дюймов

❓ Что такое глубина ленточного фундамента?

👉 Для ленточных фундаментов обычно подходят сухие плотные гравийные или гравийно-песчаные грунты. Как правило, приемлема глубина 700 мм , если грунт имеет достаточную несущую способность.

👉 Как правило, размеры и расположение ленточного фундамента рассчитываются исходя из общей ширины стены. Традиционные ленточные фундаменты обычно в три раза шире несущей стены, а их глубина равна или превышает общую ширину стены. В результате основание стены передает нагрузку на грунт под углом 45 градусов.

❓ Какой глубины должен быть ленточный фундамент?

👉 Глубина ленточного фундамента должна быть равна или больше общей ширины стены. Ширина фундамента должна быть в три раза больше ширины поддерживаемой стены. Крайне важно, чтобы ленточный фундамент был усилен за счет включения стальной арматуры.

❓ Какие факторы влияют на толщину ленточного фундамента?

👉 Существует ряд факторов, влияющих на толщину ленточного фундамента, таких как водопроницаемость, типы грунта и глубина фундамента. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины заложения.
