Армирование ленточного фундамента шириной 40 см: своими руками, чертежи, фото

Автор Sergey На чтение 7 мин. Просмотров 523 Опубликовано 08.06.2020

Усиление бетонных конструкций арматурой выполняют для повышения прочности основания. Пошаговая инструкция с чертежами и фото поможет выполнить армирование ленточного фундамента шириной 40 см своими руками.

Содержание

1. Зачем армируют ленточный фундамент
2. Схема армирования
3. Чем армировать ленточный фундамент
4. Способы армирования
5. Расчет материалов
6. Усиление углов
7. Вязка арматурной сетки
8. Как выполняют армирование
9. Заключение

Зачем армируют ленточный фундамент

При растягивании бетон удлиняется всего на несколько миллиметров. При высоких нагрузках неармированный фундамент подвержен деформации и разрушению. Бетон растрескивается, увеличивается риск обрушения здания.

Металлические элементы железобетонного фундамента выдерживают высокие нагрузки в десятки раз выше максимально допустимых для бетона. Стальная арматура предотвращает разрушение основания, сохраняет устойчивость построек.

Схема армирования

Для ленточного фундамента используют арматурную решетку. Если посмотреть в поперечном сечении на ленту, то металлический каркас повторяет ее форму в уменьшенном виде. Такую схему считают оптимальной для ленточного фундамента.

На основание действуют 2 основные нагрузки: давление грунта снизу при низкой температуре и вес здания сверху. Средняя часть нагружается меньше. Для мелкозаглубленного фундамента (до 1 м) достаточно 2х армирующих поясов: верхний и нижний для компенсации нагрузки.

[alert]Обратите внимание! Чтобы пояс находился в нужном положении, конструкцию закрепляют соединительными прутьями. Они не оказывают существенного влияния на прочность фундамента и служат для поддержания правильного положения.[/alert]

Чем армировать ленточный фундамент

Так как на арматуру ложится основная нагрузка здания и грунта, необходимо правильно подобрать материалы.

Для продольных рабочих элементов выбирают рифленые прутья толщиной 12-16 мм класса А3. Ребристая поверхность лучше взаимодействует с бетонным раствором. Для вертикальных соединительных частей допустимо использовать прутья толщиной 6-8 мм.

Арматуру соединяют вязальной проволокой или сваркой. Первый метод не требует сложного оборудования, но он трудоемкий и долгий. В процессе используют проволоку диаметром 1-2 мм. Сварка быстрее, но требует опыта работы со сварочным оборудованием и немного уменьшает прочность в местах крепления.

Правила устройства каркаса установлены актуальным строительными нормами. Согласно рекомендациям при монтаже выдерживают следующие интервалы:

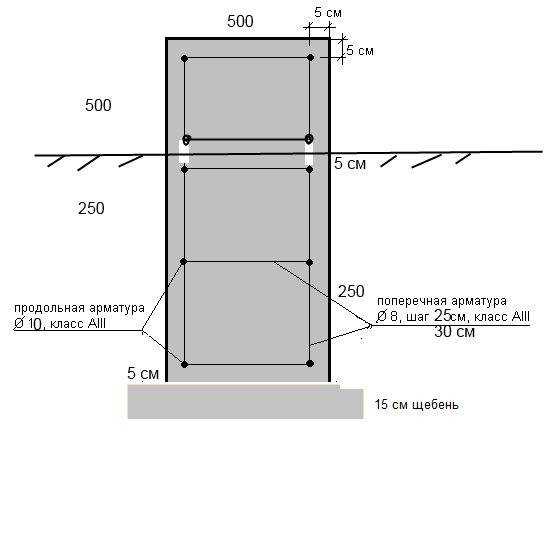

1. Расстояние между продольными элементами – до 10 см.
2. Интервал между ярусами арматуры – до 50 см.
3. Вертикальные соединительные прутья устанавливают с шагом до 30 см.
4. Расстояние от металлических прутьев до краев опалубки – от 5 см.
5. Между дном и нижним ярусом арматуры сохраняют расстояние от 5 см. Для этого на фундаментную подушку кладут строительные кирпичи в качестве подпорки.

[stextbox id=’info’]Обратите внимание! Для сохранения правильной дистанции строители используют пластиковые ограничители. Они упираются в стенки опалубки, не давая металлу выходить за установленные пределы.[/stextbox]

Способы армирования

Различают 2 способа установки арматуры: внешний и в самой траншее.

Первый метод подразумевает сбор конструкции снаружи и установку готовых элементов в опалубку. Затем конструкцию заливают бетоном.

При выборе второго метода укладку арматуры и вязание прутьев проводят непосредственно в траншее. Для этого выполняют такой порядок действий:

1. Дно ямы засыпают фундаментной подушкой из крупнофракционного песка и гравия.
2. На подушку в ключевых точках кладут строительные кирпичи с шагом до 0.5 м. Высота кирпичей позволяет соблюсти минимальное расстояние от арматуры до дна фундамента.
3. На кирпичную подпорку укладывают нижний слой продольной арматуры. Прутья связывают между собой поперечными элементами.
4. К нижнему поясу крепят вертикальную арматуру.
5. Верхний пояс из продольных рабочих и поперечных монтажных прутьев крепят к вертикальным стойкам.

[stextbox id=’info’]Обратите внимание! Для фундамента шириной до 40 см используют внешнюю сборку арматуры. Небольшое расстояние не позволяет собирать конструкцию внутри ямы.[/stextbox]

Расчет материалов

На стадии проектирования проводят расчет диаметра и количества металлических прутьев и сопутствующих деталей. Точное количество поможет правильно распределить расходы и не остаться без материалов в процессе работы.

Рассмотрим, как рассчитать необходимые материалы, на примере фундамента высотой 70 см, шириной 40 см и протяженностью 50 м.

1. Составляют конфигурацию каркаса по проведенным замерам. Конструкция состоит из 2-х армослоев, по 3 продольных прута в каждом. Соединение выполняют сваркой или проволокой с шагом армирования 30 см. Выбирают арматуру диаметром 12 мм класса А3.
2. Проводят подсчет продольных частей. Для этого длину основания умножают на количество элементов в верхнем и нижнем поясах – 50*6 = 300 м.
3. Определяют количество поперечных и вертикальных перемычек. Для этого длину ленты делят на шаг. На расстоянии 50 м с шагом 30 см количество составит – 50/0.3 = 167 соединений.
4. Умножают число соединений на длину вертикальных и поперечных перемычек. Полученный результат увеличивают вдвое, так как соединение проводят с обеих сторон. В примере получаем 201 м и 101 м соответственно. Результаты округлены в большую сторону.

Если в работе используют арматуру одинакового диаметра, то для заливки железобетонного ленточного фундамента закупают 603 м прутьев класса А3 диаметром 12 мм.

[stextbox id=’info’]Обратите внимание! Профессиональные строители рекомендуют делать запас в размере 10-15% от рассчитанного количества. Дополнительные части используют для соединения продольных прутьев и армирования углов. [/stextbox]

Относительно недавно в продаже появилась стеклопластиковая арматура. Производители заверяют, что материал не уступает в прочности металлу, не подвержен коррозии и дешевле по стоимости. Однако у арматуры из полимеров есть существенный недостаток – низкая стойкость на излом. В результате этого существенно ограничены области применения.

Также отмечают низкий порог упругости стеклопластиковых изделий. При высокой нагрузке этот показатель может привести к повреждению стержней и разрушению основания. Впоследствии технология может стать заменой металлической арматуре при усилении фундамента. Но пока что профессионалы рекомендуют отказаться от стеклопластика.

Усиление углов

Угловые части фундамента испытывают максимальную нагрузку, поэтому эти участки армируют дополнительно.

Схема показывает, как правильно уложить арматуру в углах.

Помимо соединений, углы усиливают Г-образными и П-образными хомутами. Элементы выполняют из прутьев для продольной рабочей арматуры. Вертикальные и поперечные перемычки устанавливают в углах с интервалом вдвое меньше, чем для прямых частей фундамента.

От правильного расположения по углам и в подошве зависит долговечность основания.

Вязка арматурной сетки

Для соединения продольных, поперечных, вертикальных и угловых частей используют стальную отожженную проволоку толщиной 1-2 мм.

Пошаговая инструкция как связать части арматурного каркаса:

1. От мотка проволоки отрезают кусок длиной 25-30 см.
2. Отрез сворачивают пополам, обматывают соединение 2 прутов по диагонали. Концы соединяют вместе.
3. Вязальным крюком для арматуры цепляют согнутый край и наматывают, захватывая противоположные концы.
4. Продолжают вращательные движения до достижения нужной силы натягивания.
5. Для продольных соединений процесс вязки выполняют аналогично. Единственное отличие – прутья обхватывают поперечно, а не по диагонали.

Ознакомиться с процессом подробнее можно на видео:

[youtube]https://www. youtube.com/watch?v=gx0eVB14e1s[/youtube]

[alert]Обратите внимание! Инструмент для вязки можно приобрести в магазине или сделать самостоятельно. Для изготовления самоделки берут стальной прут толщиной 405 мм, загибают конец на 10-20 мм и заостряют.[/alert]

Как выполняют армирование

Для прямых участков фундамента выбирают длинные прутья. Идеальный участок состоит из цельных продольных частей.

В угловых соединениях не допускается перпендикулярный перехлест арматуры. Пруты сгибают буквой «Г» или «П» и соединяют продольные отрезки.

Монтаж арматурной решетки проводят рядом с траншеей или непосредственно в ней. Первый вариант удобнее, но требует максимальной точности сборки. Во втором случае удобства меньше, но проще ориентироваться по размерам.

Подготовленные куски арматуры для нижнего пояса укладывают на кирпичную подставку, соединяют поперечными перемычками с соблюдением шага армирования. Угловые части укрепляют дополнительными вертикальными и горизонтальными элементами.

После готовности нижнего пояса устанавливают вертикальную арматуру, прихватывают сваркой или связывают стальной проволокой. Верхний пояс делают аналогично нижнему. После монтажа траншею заливают бетоном. Для фундамента под дом небольших размеров или под баню используют цементную смесь марки М-200.

Заключение

1. Армирование позволяет улучшить показатели фундамента, увеличить максимальную нагрузку.
2. Арматурную решетку делают из стальных прутов класса А3 диаметром 12-16 мм.
3. Прутья связывают между собой вязальной проволокой или электросваркой. Последний вариант не рекомендован, так как ухудшает защитные свойства металла.
4. В зависимости от ширины фундамента, металлический каркас собирают снаружи или внутри канавы. Первый способ проще, но требует точных расчетов длины. Второй метод сложнее из-за ограниченного пространства.
5. Перед началом работ рассчитывают количество используемого материала. Длину металлоизделий определяют с помощью математических формул. Дополнительно предусматривают запас в размере 10-15% от расчетных значений.
6. Углы несут наибольшую нагрузку и нуждаются в дополнительном усилении. Прутья соединяют, исключая поперечные стыки.

Из-за высокой нагрузки армирование мелкозаглубленного ленточного фундамента шириной 40 см является обязательным действием. Пошаговая инструкция с чертежами и фото поможет усилить основание своими руками. Обязательно делитесь советами и секретами быстрого строительства.

[youtube]https://www.youtube.com/watch?v=ejyRqBwxgwQ[/youtube]

Армирование ленточного фундамента своими руками

Армирование монолитного фундамента ленточного типа направлено на повышение прочностных характеристик, что дает возможность устройства устойчивой основы при небольшом расходе материала. В качестве нормативов для армирования оснований применяют СНиП 52-01-2003. В нем указан порядок по расчету количества и возможные схемы.

Арматура в ленточном фундаменте должна соответствовать нагрузкам, которые будут действовать на основание как со стороны здания, так и со стороны почвы, чтобы обеспечить усиление ленточного фундамента. Полученное основание, выполненное по всем технологическим рекомендациям, долговечно, надежно, устойчиво к климатическим и механическим воздействиям. В данном материале рассматривается, как армировать ленточный фундамент своими руками.

Содержание

Подготовительные работы

Любое строительство начинается с расчистки территории: уборки мусора и расчистки площадки от верхнего почвенного слоя с растительностью. По плану на участок переносится разметка ленточного фундамента чертежи которого выполняет архитектор. С учетом всех габаритов строения по разметке роют траншею под фундамент. При необходимости закладывают подушку под основание. На подушку помещают слой гидроизоляции. Затем выставляют опалубку. Теперь можно переходить непосредственно к армированию траншеи.

Как нужно армировать ленточный фундамент под дом? Непосредственные работы по армированию можно разделить на подготовительные (вне траншеи) и само армирование ленты (оснащение траншеи). Первый этап подготовки это заготовка арматуры ленточного фундамента, проволоки, оборудования (укладка арматуры в ленточный фундамент требует применения подъемного крана или манипулятора) и инструмента (крючок, пистолет или шуруповерт для вязания узлов).

В проекте заложена схема армирования ленточного фундамента для дома с указанием необходимых параметров арматуры и нормы по вязанию элементов. На основании ее на заводе приобретают стальную арматуру и заготавливают проволоку для вязки.

Вторым этапом подготовки является вязка элементов конструкции. Для удобства выполняются прямоугольные блоки. Как уложить такие элементы? При большом весе можно воспользоваться услугами автокрана или манипулятора. Опускаясь в траншею, элементы связывают друг с другом. При этом создается единый железный каркас ленточного фундамента чертежи которого должны соответствовать полученным параметрам.

Необходимость армирования элементов фундамента

Армирование фундамента требуется для придания бетонному монолиту такой характеристики как растяжение. Пояснение — сам по себе бетон материал прочный, но совсем не пластичный. Он отлично справляется с нагрузками в направлении сжатия. Но вот при попытках его растяжения происходит разрушение слоя.

Чтобы при различных воздействиях на фундамент такого не произошло, внутрь бетонного основания помещают стальной скелет, который берет на себя все усилия по растяжению. Процент армирования рассчитывается с учетом от 3 до 5%. Правильное армирование ленточного фундамента гарантирует прочность каркаса ленточного фундамента и долгий срок службы.

Для строительства двухэтажного дома и более применимы варианты классической ленты и Т-образного ленточного фундамента. Технология армирования Т образного типа аналогична работе с обычной лентой, но необходимо также располагать арматуру в расширенном основании.

Правила армирования ленточного фундамента предусматривают укладку стальных стержней в вертикальном и горизонтальном положении (как для одноэтажного, так и для двухэтажного дома). При этом каждый испытывает свой тип нагрузки:

• горизонтальные минимизируют возможность разрыва и удерживают воздействия по изгибу;
• вертикальные укрепляют и упрочняют срез.

Поэтому монтаж арматуры для фундамента требует применения прутков разного сечения, на основании оказываемого на них воздействия.

Подошвы

Подошва под ленточный фундамент может быть применима на различных типах почвы. Особенно актуально ее использование на зыбком или торфяном грунте. Главное условие обустройства: размещение ниже уровня промерзания почвы от 20 до 30 см.

Как правильно сделать армирование подошвы? Оно осуществляется по тем же принципам, как и монолитного ленточного основания. Для начала нужно заглубиться до устойчивого слоя грунта.

Внимание! Многие специалисты советуют размещать ее на третьем после поверхности слое.

При этом стоит учитывать возможность пучения грунта, которое может разрушить основу. Чаше всего этому процессу подвержены глинистые почвы. Поэтому закладывая подошву на них необходимо заложить подошву ниже уровня промерзания. Если строительство ведется на крупнозернистом песчаном грунте, то достаточно заглубить на 0,5 м.

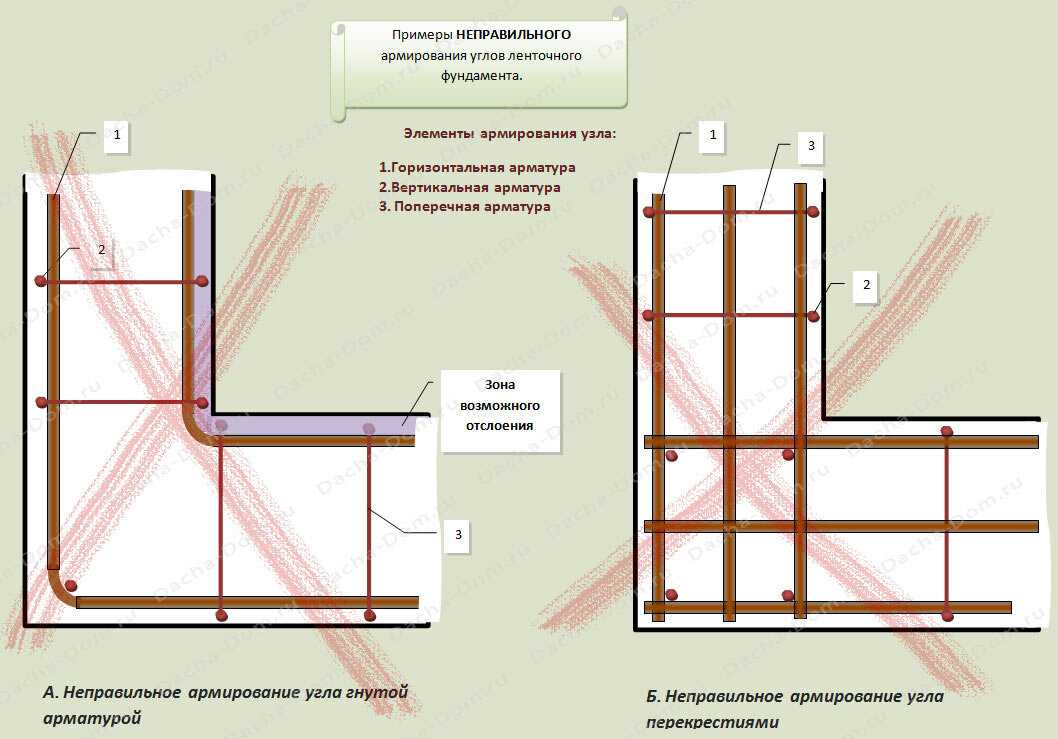

В процессе армирования нужно уделить внимание углам: арматура не должна упираться в угол, а в местах стыка стен монтируют согнутые прутья. Собранный каркас должен располагаться равноудаленно относительно стен опалубки. Заливая, обеспечивают покрытие каркаса слоем, минимальная толщина которого равна двум диаметрам прутов.

Углов

Как вязать углы арматуры? Правильное армирование углов ленточного фундамента обеспечивает прочность основания и долгий срок эксплуатации конструкции. Обусловлено это встречей на углах ленточного основания двух векторов давления от сходящихся стен. При этом суммарный вектор силы направлен внутрь строения.

Поэтому очень важно установить на угол для армирования согнутые горизонтальные пруты, не допуская стыкования двух отдельных блоков на границе стен. Чтобы согнуть арматуру сечением от 14 мм применяют специальные станки. Если используется меньший диаметр, то можно выполнить работу вручную. Обвязка арматуры выполняется проволокой.

Важно! Не допускается сварка арматуры между собой.

Армированный по всем правилам угол является гарантом устойчивости всего каркаса.

Ленты

Прежде чем приступить к обустройству фундамента, необходимо ознакомиться с правилами: как правильно армировать ленточный фундамент своими руками. Есть варианты армирования только верха или только низа ленты. Но если проанализировать те силы, которые воздействуют на основание, а именно со стороны стен дома вес конструкции и со стороны земли силы морозного пучения, то приходят к выводу обоснованности комплексно всей ленты.

При этом допустимая ширина арматурного каркаса должна быть уменьшенной по соотношению с будущим монолитом. Процент армирования требует, чтобы вся железная конструкция была погружена в бетон.

Важно! Самой оптимальной схемой армирования является связывание каркаса из квадратных или прямоугольных блоков, с расположением по периметру осей, соблюдая все правила обвязки.

Схемы вязки арматуры

Как правильно вязать арматуру для ленточного фундамента? При вязке арматуры применимы узлы, которые включает любая схема армирования ленточного фундамента:

• Простой узел.
  Стандартный метод как вязать арматуру для ленточного фундамента между собой. Для выполнения берут проволоку отрезком 15 см. Ее нужно согнуть пополам. Далее полученный кусок опять сгибают. Получается небольшой крючок. Просовывают один край проволоки под связываемые стальные пруты. После просовывают крючок через петлю, хватая противоположный конец и делают оборот. Затем натягивают крючок и продолжают крутить проволоку до отрыва.
• Мертвый узел. Применим в качестве основного при закреплении арматуры в балках и колоннах, состоящих из прутков и хомутов. Он надежно соединяет стальные пруты с углом хомута. Для его выполнения потребуется немного практических навыков.

Схема вязки арматуры таким узлом:

1. Взять отрезок проволоки от 20 до 40 см (зависит от диаметра арматуры). Согнуть ее пополам.
2. Продеть получившуюся петлю под низ прута слева от хомута, оставив около 4 см, чтобы завершить вязку.
3. Провести проволоку поверх хомута и загнуть под прут.
4. Вязальный крючок вставить в петлю и зацепить другой конец проволоки.
5. Потянуть на себя, скручивая в нескольких оборотах, чтобы проволока крепко сжалась, или петля оторвалась.

Важно! Чтобы прочно связать, нужно плотно прижимать проволоку, арматуру и хомут.

Правильная вязка арматуры для ленточного фундамента зависит от метода соединения и сложности изготавливаемого каркаса. При выполнении армирования сложной конструкции узлы нужно комбинировать. В начале пруты скрепляют мертвым узлом. Затем для надежности фиксируют простыми, располагая их крест-накрест.

При выборе схемы армирования учитывают тип ленточного основания. Армирование фундамента мелкого и среднего заглубления требует использовать два пояса арматуры: сверху и снизу ленты. Если основание закладывается на глубину свыше 1 м, то требуется применение 3 поясов.

Вязка композитной арматуры

В современных реалиях начинают усиливать фундамент стеклопластиковой арматурой. Вязка стеклопластиковой арматуры для ленточного фундамента имеет свои нюансы. Применимы несколько способов, чтобы связать композитную арматуру.

1. При помощи вязального крючка.

Как вязать стеклопластиковую арматуру для основания крючком? Для этого применяют специальную проволоку термообработанного типа сечением 0,8-1,2 мм. Она не потеряет своих свойств и не порвется даже при сильных и многократных скрутках. Применение оцинкованной проволоки снижает риск коррозии, что продлевает срок службы фундамента. Выполнение узлов на арматуре из стеклопластика аналогично с вязкой стальной арматуры.

2. Вязальным пистолетом.

Такая вязка стеклопластиковой арматуры для ленточного фундамента позволяет за более короткое время выполнить большой объем работы. Как вязать пластиковую арматуру для обеспечения прочности? В пистолет вставляется специальная проволока, намотанная на катушку. Он позволяет равномерно затягивать все узлы. Минус такой работы в высокой стоимости оборудования.

3. Хомуты из пластика.

Как вязать пластиковую арматуру хомутами? Очень просто. Этот процесс не требует особых умений, при этом обеспечивает надлежащую фиксацию прутов. Также плюсом является минимальные затраты на материал. Но есть и ряд минусов: по такому каркасу нельзя ходить; возможно нарушение целостности при заливке.

4. Клипсы из пластика.

При изготовлении клипс применяют прочный пластик, устойчивый к агрессивным воздействиям веществ и окружающей среды. Как вязать стеклопластиковую арматуру для фундамента клипсами? В клипсу вдавливается стержень до характерного щелчка. Минус: при необходимости разборки каркаса клипса ломается.

Инструменты и материалы для армирования

При строительстве частного дома армирование фундамента начинается с приобретения материала и инструмента. Выполнять вязку арматуры можно несколькими приспособлениями.

Крючок для ручного вязания. Самый простой и доступный способ соединить арматуру. Гарантирует жесткость и прочность соединения. Минусом применения крючка является усталость пальцев и кистей рук при большом объеме работ.

Вязальный пистолет. Максимальная скорость вязания: 1 узел в секунду. При этом проволока подается автоматически и равномерно одинаковыми петлями связывает все соединения. Минусами работы таким пистолетом являются: необходимость электричества для питания; высокая цена; необходимость покупки специальной проволоки; сложный механизм подачи требует регулярного обслуживания и ремонта.

Шуруповерт. Чтобы сэкономить на приобретении вязального пистолета, часто применяют шуруповерт, вставив в качестве насадки загнутый гвоздь. Но для возможности его использования нужно выбрать мощный инструмент, чтобы обеспечить качественное затягивание проволоки.

Процесс армирования

Армирование ленточного фундамента своими руками включает установку арматуры и закладку элементов. Хоть применение стали в качестве укрепляющего материала дорогостоящий процесс, но процент армирования 3% от объема всей ленты является рациональным. В виде закладных деталей применяют стальные пластины, уголки, трубки, болты, необходимые для обустройства отверстий, каналов, проемов для пропуска коммуникаций и других элементов.

Расположение арматуры в ленточном фундаменте чаще всего имеет прямоугольный вид. Такой каркас работает на минимизацию растяжения лучше всего. Чтобы осуществить правильный процесс установки арматуры, не профессионалу требуется пошаговая инструкция. Рассмотрим все особенности.

Как гнуть арматуру

При заложении любого каркаса из стали нужно обеспечить прочность угловых соединений. Недопустимо угловое соединение в виде пересечения прямых стальных прутов. Поэтому для угловых соединений необходимо согнуть арматуру. Чтобы это качественно сделать, нужно ознакомиться с несколькими правилами, как правильно гнуть арматуру для углов:

1. Запрещено греть место изгиба для облегчения процесса. Нагревание изменяет структурные свойства металла, и он будет хрупкий и ломкий.
2. Запрещено как-либо нарушать целостность прута (пилить, делать зарубки) для легкости сгибания. Такая заготовка при нагрузке легко лопнет.
3. При сгибании нужно использовать минимальный радиус. По нормативам радиус изгиба должен соответствовать до 15 диаметрам арматурного прута. Если изгиб слишком большого радиуса, то упругость стержня падает, снижая прочность каркаса.

Расчет шага

Расчет армирования представляет вычисление такого показателя как шаг арматуры – расстояние между арматурой продольного расположения. От того, с каким шагом выполнен армирующий каркас, зависит прочностная характеристика основания. Для расчета армирования ленточного фундамента онлайн калькулятор может упростить и ускорить процесс.

Армирование ленточного фундамента шириной 40 см допускает шаг арматуры в 20-30 сантиметров. Если здание тяжелое и грунт проблемный, этот показатель становится меньше.

Как рассчитать количество прутов? Обязательно учитывают габариты строения и основные несущие нагрузки. Чаще всего армирование ленточного фундамента под средне- и низкозглубленный фундамент осуществляется в двух поясах: верхний и нижний. Для среднезаглубленного фундамента, например 80 см, расстояние между поясами составит 70 см.

Теперь перейдем к пункту, какой шаг армирования при установке перемычек. На это также есть нормативы, указанные в СНиПе. Перевязки должны располагаться на расстоянии не менее 30 см.

Укладка продольной арматуры

Правильно сделать укладку арматуры в ленточный фундамент под дом помогут нормы СНиП. В них указано: чтобы правильно расположить продольные пруты в бетонном монолите, нужно провести расчеты в соответствии с типом конструкции, ее шириной и высотой в поперечном сечении.

При обустройстве фундамента нужно обеспечивать равномерное распределение нагрузки от цементного раствора по всему металлическому скелету. Это возможно, при соблюдении требований по соотношению продольных прутьев и высоты сечения: расстояние между арматурой равно или меньше высоты сечения, умноженной на 2, устанавливая не шире 40 см. Укладывать арматуру внецентренно сжатых линейных частей в изгибе допускается с шагом не превышающим 50 см.

Укладка поперечной арматуры

Правила укладывать арматуру в поперечной плоскости (по вертикали) можно найти также в СНиПах. При этом шаг поперечной арматуры обеспечивает равномерное  распределение нагрузки между бетоном и арматурой, не допуская появления трещин под наклоном.

Для этого  уложить арматуру в траншею нужно на расстоянии, не превышающем ½ от высоты фундамента. Но уложенные прутки допустимо располагать шириной 30 см не более.  Таким образом выполненный поперечный крепеж способен увеличить прочностные характеристики основания. Стеклопластиковую арматуру для ленточного фундамента укладывают по тем же параметрам, учитывая шаг армирования ленточного фундамента

Процесс вязки

Вяжется арматура для фундамента вне опалубки, учитывая необходимые габариты в виде отдельных прямоугольных блоков. Собирать их затем будут, переместив в траншею, где осуществляется перевязка элементов между собой для получения единого каркаса.

Важно! Связка арматуры преимущественно выполняется с использованием вязальной проволоки. Однако, если для работы берут марку стали с символом «С», то сварить арматуру для фундамента такого типа допускается.

Важным требованием при подготовке блоков является недопущение выхода концов стальной арматуры за пределы бетонного покрытия. То есть вяжется она так, чтобы со всех сторон опалубки не было соприкосновения с арматурой. Рекомендованное расстояние  шириной 50 мм.

Увязка арматуры скелета бетонного монолита должна производиться при помощи вязальной проволоки так, чтобы обеспечить прочное соединение. Не должно остаться расшатанных деталей, все узлы протягиваются до предела.

Углы фундамента

Как правильно армировать углы у ленточного фундамента? Соблюдение всех технологических стандартов по вязке углов арматуры ленточного основания очень важно, так как на них приходится большая нагрузка со стороны стен: давящее вовнутрь напряжение двух векторов. Как говорилось выше, углы связывают из предварительно согнутых стальных прутов.

Такая вязка арматуры на углах ленточного фундамента обеспечивает создание полностью армированного основания, а не наличие отдельных железных балок.

Вязка углов арматуры для основания осуществляется при помощи хомутов. При этом все стыковые части дополнительно укрепляются Г-образными или П-образными элементами. Шаг армирования в таких местах составляет 3/8 от высоты фундамента, но не меньше 25см. При этом в самом углу и перекрестии шаг уменьшают в два раза. Правильное армирование углов ленточного фундамента залог его долговечности.

Возможные ошибки армирования

Чаще всего ошибки в процессе армирования фундамента возникают из-за некомпетентности рабочих, отсутствия опыта в такой работе и несвоевременного контроля за процессом со стороны руководства. Также эти ошибки свойственны, когда армирование ленточного фундамента своими руками в целях экономии осуществляет сам хозяин.

Наиболее распространенными ошибками при сборке стального каркаса являются:

• Непрочный каркас, который деформируется под тяжестью бетона.
• Недостаточность защитного слоя из бетона, укрывающего армопояс.
• Вне проектное увеличение параметров арматурного каркаса.
• Неправильное расположение основных стержней конструкции.
• Применение круглой гладкой арматуры при изготовлении некоторых деталей для армирования (отгибы, хомуты).
• Неправильный расчет марки и класса арматуры, не соответствующий будущим нагрузкам.

Когда возникает вопрос: можно ли сваривать арматуру для фундамента? Нужно помнить, что сварная конструкция становится хрупкой и ломкой после прогрева металла. Если планируется все-таки использовать электросварку для связки прутьев, для этих целей допускается применение стали с пометкой «С».

Важно! Основная часть ошибок, которые кажутся незначительными, в процессе эксплуатации здания может привести к нарушению целостности фундамента и его деформации.

Поэтому стоит следовать заложенным в проекте параметрам, чтобы правильная армировка обеспечила все необходимые прочностные характеристики основания.

Таким образом, процесс армирования фундамента — важная часть при строительстве здания. От правильно осуществленной заготовки каркаса основания, зависит целостность, прочность и долговечность всей конструкции. Стоит учитывать нормы СНиП вязки арматуры для дома и четко следовать инструкции по всем этапам работы. Армирование ленточного фундамента своими руками желательно выполнять после консультации со специалистом, получив рекомендации.

схемы, расчет диаметра арматуры, расположение в углах и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длина в десятки раз превышает глубину и ширину. Благодаря такой конструкции практически все нагрузки распределяются по ленте. Сам по себе бетонный камень не может компенсировать эти нагрузки: его прочность на изгиб недостаточна. Для придания конструкции повышенной прочности используется не просто бетон, а железобетон – это бетонный камень с расположенными внутри стальными элементами – стальной арматурой. Процесс укладки металла называется армированием ленточного фундамента. Сделать его своими руками несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и марка арматуры – все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент, необходим проект. С другой стороны, если вы строите небольшую постройку, то можно попробовать, исходя из общих рекомендаций, сделать все самостоятельно, в том числе спроектировать схему армирования.

Содержание статьи

• 1 Схема армирования
  • 1.1. Каким видом фитингов необходимы
• 2 DIY Расчет армии стриптиза. 3 Армирование углов
• 4 Армирование подошвы ленточного фундамента
• 5 Сколько нужно стержня
• 6 Технологии сборки арматуры для ленточного фундамента

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении прямоугольник. И этому есть простое объяснение: эта схема работает лучше всего.

Армирование ленточного фундамента с высотой пояса не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу в мороз давят силы пучения, сверху – нагрузка от дома. В этом случае середина ремня почти не нагружена. Для компенсации действия этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелкозаглубленных и среднезаглубленных фундаментов (глубиной до 100 см) этого достаточно. Для глубоких поясов требуется 3 пояса: слишком большая высота требует усиления.

О глубине фундамента можно прочитать здесь.

Для большинства ленточных фундаментов армирование выглядит так

Для того, чтобы рабочая арматура находилась на нужном месте, ее определенным образом закрепляют. И делают они это с помощью более тонких стальных стержней. Они не участвуют в работе, а только удерживают рабочую арматуру в определенном положении – создают структуру, поэтому такой вид арматуры называют структурным.

Для ускорения работы при вязании армирующего пояса используются зажимы

Как видно на схеме армирования ленточного фундамента, стержни продольной арматуры (рабочая) связаны с горизонтальными и вертикальными опорами. Часто их делают в виде замкнутой петли — зажима. С ними проще и быстрее работать, а конструкция надежнее.

Какая нужна арматура

Для ленточного фундамента используются два вида стержня. Для продольных, несущих основную нагрузку, требуется класс АII или АIII. Причем профиль обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую АИ первого класса, толщиной 6-8 мм.

Недавно на рынке появилась фурнитура из стеклопластика. По заверениям производителей, он обладает лучшими прочностными характеристиками и более долговечен. Но многие проектировщики не рекомендуют использовать его в фундаментах жилых домов. По нормам это должен быть железобетон. Характеристики этого материала давно известны и рассчитаны, разработаны специальные профили армирования, которые способствуют тому, что металл и бетон объединяются в единую монолитную конструкцию.

Классы и диаметры арматуры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам – все это неизвестно и не изучалось. Если вы хотите поэкспериментировать, используйте стекловолокно. Нет – берите железную фурнитуру.

Самостоятельный расчет арматуры ленточного фундамента

Любые строительные работы нормируются ГОСТ или СНиП. Армирование не является исключением. Это регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество необходимой арматуры: она должна составлять не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, площадь сечения находится путем умножения длин его сторон. Если лента 80 см в глубину и 30 см в ширину, то площадь будет 80 см * 30 см = 2400 см ² .

Теперь нужно найти общую площадь арматуры. По СНиП она должна быть не менее 0,1%. Для данного примера это 2,8 см ² … Теперь методом подбора определяем диаметр стержней и их количество.

Цитаты из СНиП, которые относятся к армированию (для увеличения картинки щелкните по ней правой кнопкой мыши)

Например, мы планируем использовать арматуру диаметром 12 мм. Площадь его поперечного сечения 1,13 см ² (рассчитывается по формуле площади круга). Оказывается, для предоставления рекомендаций (2,8 см ² ) нам нужно три стержня (или еще говорят «нитки»), так как двух явно недостаточно: 1,13 * 3 = 3,39 см ² , что больше 2,8 см ² , что рекомендует СНиП. Но три нити нельзя разделить на два ремня, и нагрузка будет значительной с обеих сторон. Поэтому кладут четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого стержня 0,79 см ² … Если умножить на 4 (минимальное количество стержней рабочей арматуры для ленточного каркаса), то получим 3,16 см ² , чего тоже хватает с запасом. Так для этого варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж выполняется с помощью стержней с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента мы разобрались, нужно определить с каким шагом монтировать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров также существуют методы и формулы. А вот для небольших построек проще. Согласно рекомендациям стандарта, расстояние между горизонтальными ветвями не должно быть более 40 см. Они ориентируются на этот параметр.

Как определить на каком расстоянии прокладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находиться в бетоне. Минимальное расстояние от края 5 см. Исходя из этого, рассчитывается расстояние между брусками: как по вертикали, так и по горизонтали оно на 10 см меньше размеров ленты. При ширине фундамента 45 см получается, что между двумя нитями будет расстояние 35 см (45 см – 10 см = 35 см), что соответствует стандарту (менее 40 см).

Шаг армирования ленточного фундамента – это расстояние между двумя продольными брусьями

Если наша лента 80*30 см, то продольная арматура располагается на расстоянии 20 см друг от друга (30 см – 10 см) . Так как основания среднего фундамента (высотой до 80 см) требуют двух поясов арматуры, один пояс от другого располагается на высоте 70 см (80 см – 10 см).

Теперь о том, как часто ставить перемычки. Этот стандарт есть и в СНиП: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента рассчитывалось своими руками. Но учтите, что не учитывалась ни масса дома, ни геологические условия. Мы исходили из того, что эти параметры были основаны на калибровочной ленте.

Армирование углов

При строительстве ленточного фундамента самым слабым местом являются углы и примыкание стен. В этих местах подключаются нагрузки от разных стен. Чтобы они успешно перераспределились, необходимо правильно связать арматуру. Просто подключать его неправильно: этот способ не передаст нагрузку. В результате через некоторое время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: либо используются отводы – Г-образные хомуты, либо продольные нити делаются на 60-70 см длиннее и загибаются вокруг угла

Во избежание такой ситуации при армировании углов применяются специальные схемы используется: штанга перегибается с одной стороны на другую. Этот «нахлест» должен быть не менее 60-70 см. Если длины продольной планки для изгиба недостаточно, используйте Г-образные хомуты со сторонами не менее 60-70 см. Схемы их расположения и крепления арматуры показаны на фото ниже.

По такому же принципу армируются примыкающие стены. Также желательно взять арматуру с запасом и согнуть ее. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (для увеличения рисунка щелкните по нему правой кнопкой мыши)

Обратите внимание: в обоих случаях в углах шаг поперечных перемычек уменьшен вдвое . В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень большой несущей способностью, на пучинистых грунтах или под тяжелыми домами часто ленточные фундаменты делают с подошвой. Он передает нагрузку на большую площадь, что придает большую устойчивость фундаменту и уменьшает величину просадок.

Чтобы подошва не разваливалась от давления, ее также необходимо армировать. На рисунке показаны два варианта: одно- и двухпоясная продольная арматура. Если грунт сложный, с сильной склонностью к зимнему запеканию, то можно укладывать два пояса. Для нормальных и среднебогатых почв достаточно одного.

Уложенные в длину стержни арматуры рабочие. Их, так же как и для ленты, берут второго или третьего класса. Они располагаются на расстоянии 200-300 мм друг от друга. Они соединяются с помощью коротких стержней.

Два способа армирования основания ленточного фундамента: слева для оснований с нормальной несущей способностью, справа – для не очень надежных грунтов

Если подошва не широкая (жесткая схема), то поперечные сечения конструктивны и не участвуют в распределении нагрузки. Затем их делают диаметром 6-8 мм, загибают на концах так, чтобы они закрывали крайние стержни. Привязал к каждому вязальной проволокой.

Если подошва широкая (гибкий рисунок), поперечное усиление в подошве также работает. Она сопротивляется попыткам почвы «обрушить» ее. Поэтому в данном варианте подошвы используется ребристая арматура того же диаметра и класса, что и продольная.

Сколько нужно стержня

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам нужно. Они укладываются по всему периметру и под стены. Длина ленты будет равна длине одного арматурного стержня. Умножив его на количество нитей, вы получите необходимую длину рабочей арматуры. Затем к полученной цифре прибавьте 20% – запас на стыки и нахлесты. Именно столько в метрах вам понадобится рабочей арматуры.

Считаешь по схеме сколько продольных нитей, потом считаешь сколько нужно конструктивных стержней

Теперь нужно рассчитать количество конструктивной арматуры. Учитывайте, сколько должно быть поперечных перемычек: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиП). Затем вычисляете, сколько потребуется на изготовление одной перемычки (ширину арматурного каркаса сложите с высотой и удвойте ее). Полученную цифру умножьте на количество перемычек. Вы также добавляете 20% к результату (за связи). Это будет количество конструктивной арматуры для усиления ленточного фундамента.

По аналогичному принципу считаем количество, которое необходимо для усиления подошвы. Собрав все вместе, вы узнаете, сколько нужно арматуры для фундамента.

О выборе марки бетона для фундамента можно прочитать здесь.

Технологии сборки арматуры для ленточных фундаментов

Армирование ленточного фундамента своими руками начинается после установки опалубки. Возможны два варианта:

• Весь каркас собирается непосредственно в котловане или траншее. Если ремень узкий и высокий, работать неудобно.

  Армирующий пояс можно вязать отдельно, а затем уже на месте установить в опалубку и связать в единое целое

  Как видите, армирование ленточного фундамента – процесс долгий и не самый простой. Но справиться можно даже в одиночку, без помощников. Однако это займет много времени. Удобнее работать вдвоем или втроем: удилища носить и выставлять.

Проект фундамента для домов из транспортных контейнеров

Фундамент для пирса:
Фундамент для пирса является наиболее популярным выбором для домов из морских контейнеров по многим причинам. Они относительно недороги и быстро строятся, фундамент для столбов состоит из бетонных блоков. Каждый бетонный блок или пирс, как правило, имеет размеры 50 см X 50 см X 50 см и контейнеры, армирующие сталь внутри, для повышения прочности бетона при растяжении.
В домах из транспортных контейнеров бетонные опоры обычно укладываются в каждом углу контейнера. А в более крупных 40-футовых контейнерах можно разместить две дополнительные опоры посередине с каждой стороны контейнера.
Вы экономите много времени и денег, используя фундаменты для столбов, потому что вам вообще не нужно выкапывать много земли. Вам нужно только выкопать землю для опор, которые обычно имеют размеры 50 см X 50 см X 50 см. Сравните это с плитным фундаментом, где вам нужно будет выкопать практически всю площадь под контейнером. Еще одна веская причина для использования столбчатого фундамента заключается в том, что другие фундаменты, такие как свайные, требуют дорогостоящего специализированного оборудования.
​

Свайные фундаменты:
Свайные фундаменты используются, когда тип грунта слишком слаб для поддержки бетонного основания. Этот тип является самым дорогим типом фундамента, представленным здесь. Сваи (цилиндрические сплошные стальные трубы) забиваются в землю через мягкий грунт до тех пор, пока сваи не достигнут более подходящего несущего грунта. Как только сваи закреплены на месте, их традиционно закрывают бетонным блоком. Итак, как только вы закрепите все свои сваи, вы получите сетку из бетонных колпачков, которые над землей визуально похожи на бетонные опоры.

Плитный фундамент:
Плитный фундамент является популярным выбором, когда грунт мягкий и требуется равномерное распределение веса. Однако его строительство требует больше времени и средств, чем столбчатый фундамент. Если вы собираетесь использовать плитный фундамент, будьте готовы много копать!. Плитный фундамент представляет собой бетонную плиту, на которую устанавливаются ваши контейнеры. Плитный фундамент, как правило, немного больше площади вашего дома.
Если вы строите с двумя 40-футовыми транспортными контейнерами, плитный фундамент обычно имеет ширину 18 футов и длину 42 фута. Это обеспечит нависающий фут фундамента по периметру ваших транспортных контейнеров.
Огромным преимуществом плитного фундамента является то, что, поскольку он обеспечивает прочную основу, в фундаменте нет пустот. Это предотвращает будущие проблемы, такие как заражение термитами. К сожалению, из-за дополнительного используемого бетона и огромного пространства, которое необходимо выкопать, плитные фундаменты значительно дороже, чем столбчатые фундаменты. Мы часто видим плитные фундаменты, используемые в более теплом климате, где заморозка не беспокоит. Однако они увеличивают вероятность потери тепла, когда температура земли падает ниже внутренней температуры, потому что контейнер может отводить тепло в землю, что передает больше тепла, чем через конвекцию в воздух.

​ Ленточный фундамент:
Ленточный фундамент (также известный как траншейный фундамент) представляет собой комбинацию ранее упомянутого столбчатого и плитного фундамента.
