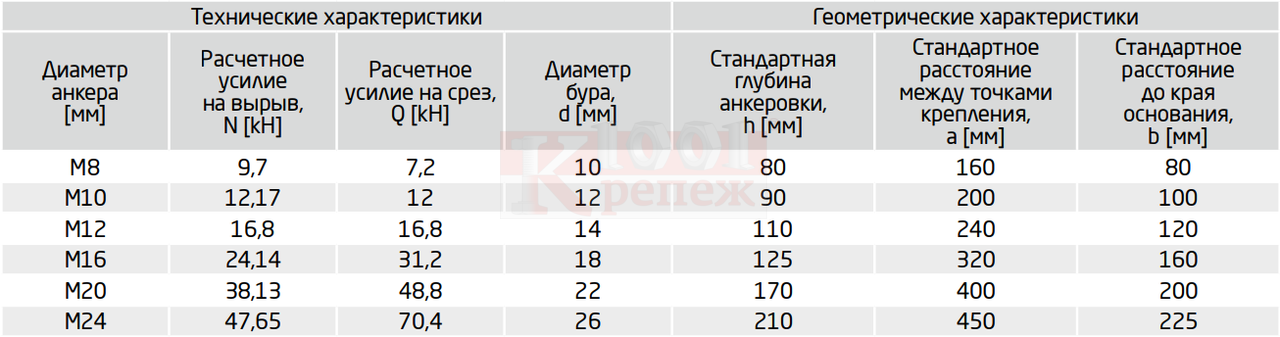

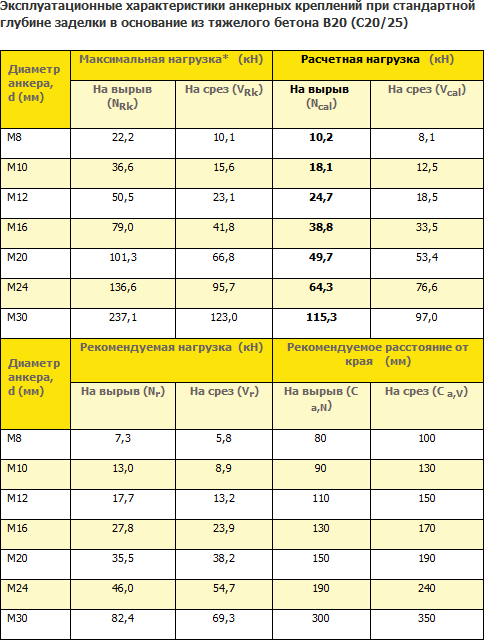

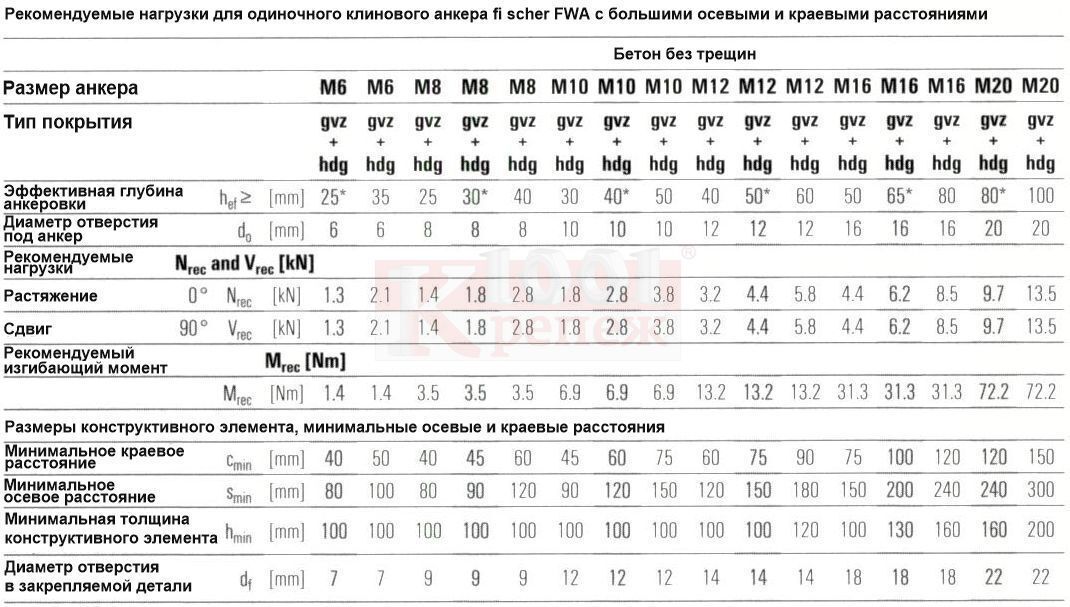

Анкерный болт нагрузка на вырывание: Анкерный болт распорный М12/16х110. Анкер болт М12/16х110.

крепление на месте.

Ручной циферблатный индикатор подсоединен к гидравлическому домкрату грузоподъемностью 80 тонн и ручному насосу, обеспечивающему 1 % чувствительную нагрузку или значение прочности на растяжение.

Аппарат имеет гидроцилиндр.

Тестер силы вытягивания анкерных болтов поставляется в комплекте с 8 различными наборами зажимов, которые позволяют пользователю испытывать анкерную арматуру различных диаметров.

Эти губки изготовлены из высокопрочной стали.

Гидравлический насос

Гидравлический ручной насос с алюминиевым корпусом

Одностороннего действия, двойная скорость, переменный расход

Ø63 мм, прецизионный манометр, 1000 бар, стандартный

*** 7 Ø100 мм, 1000 бар, манометр 9000 бар, опция

* ** Цифровой манометр Ø80 мм на 700 бар опционально

Максимальное усилие на рычаге при 700 бар 45 кг

*** Насосы изготавливаются на немецком, итальянском или шведском языках по запросу.

Характеристики

1 гидравлический ручной насос на 700 бар,

1 перфорированный поршневой домкрат грузоподъемностью 80 тонн

Гибкий гидравлический шланг Polyflex длиной 3 метра 85 тонн

Ход вытягивания булона (ход):  100 мм

Диаметр отверстия поршня:  61 мм

Площадь гидравлического домкрата:  121 см² с резьбовым соединением

00007 Анкерные болты с головкой

и крюком: в чем разница?

В последние годы AISC и ACI отдали предпочтение анкерным болтам с головкой и крюком. Важно, чтобы производители и инженеры знали об этой тенденции и о том, почему она возникла.

Большинство производителей металлоконструкций знакомы с разницей между анкерными болтами с головкой и анкерными болтами с крюками. Если нет, диаграмма ниже поможет показать разницу.

Анкерные болты с головкой прямые с несущим элементом, прикрепленным резьбой к закладному концу, который обычно имеет форму либо шестигранной гайки, либо пластинчатой ​​шайбы, расположенной между двумя шестигранными гайками.

Крючковатые анкерные болты изогнуты на заглубленном конце болта, и выступ, который создает эта кривизна, действует как несущий элемент для всего болта.

.

В прошлом производители стали предпочитали использовать анкерные болты с крюком в проектах по монтажу металлоконструкций. Однако в последние годы тенденция изменилась, и большинство планов предусматривают использование анкерных болтов с головкой для одних и тех же проектов.

Основная причина этого изменения заключается в том, что и AISC, и ACI предоставили всем инженерам рекомендации о том, что анкерные болты с головкой должны использоваться вместо анкерных болтов с крюками, когда это возможно. Почему это так?

Успешно заделанный анкерный болт образует в бетоне конус отрыва. На схеме ниже показан этот конус. При формировании конуса отрыва прочность на растяжение распределяется как между анкерным болтом, так и его бетонным элементом, и обычно он спроектирован таким образом, что бетон разрушается до того, как воздействует на анкерный болт.

Однако этот конус отрыва не может образоваться, если связь между анкерным болтом и бетоном не сформирована или нарушена, что приводит нас к различию между болтами с головкой и крючком.

Исследования, сравнивающие два типа анкерных болтов (с головкой и с крюком), показали, что существует значительное снижение прочности на вырыв анкерных болтов с крюком по сравнению с болтами с головкой. Прочность на вырыв — это сила, необходимая для вытягивания анкерного болта из его бетонного элемента без существенного повреждения бетона. Прочность на вырыв обычно рассчитывается не для нахождения максимального усилия, необходимого для полного вытягивания анкерного болта из бетона, а для нахождения минимального усилия, необходимого для нарушения связи между анкерным болтом и бетоном.

Расчет прочности на вырыв отличается для анкерных болтов с головкой и крючком. Это происходит из-за внутренней кривизны анкерного болта с крюком, которая в большей степени нарушает связь между анкерным болтом и бетоном при растяжении. Ниже приведены формулы, используемые для определения номинальной прочности на вырыв для обоих типов анкерных болтов.

Анкерный болт с головкой

Номинальная прочность на вырыв = 8 * Площадь несущего элемента * Прочность бетона

Анкерный болт с крюком

Номинальная прочность на вырыв = 0,9 * Прочность бетона * Расстояние от внутреннего края болта до внешнего конца * Диаметр болта

Постоянная в обоих уравнениях показывает, насколько меньше прочность на вырыв Крючковатый анкерный болт может обеспечить. В то время как константа для анкерного болта с головкой равна 8, константа для анкерного болта с крюком составляет 0,9. Кроме того, номинальная прочность на вырыв анкерного болта с головкой должна учитывать только площадь несущего элемента и прочность бетона. Для сравнения, номинальная прочность на выдергивание анкерного болта с крюком зависит от прочности бетона, диаметра болта и длины крюка.

В заключение, хотя многие архитекторы, инженеры и производители стали по-прежнему предпочитают использовать анкерные болты с крюками, The Steel Supply Company обычно рекомендует использовать анкерные болты с головкой в ​​большинстве ситуаций.
