Алюкобонд под маркой ALcodome – самый доступный и популярный материал для облицовки.
Панели применяются только для внутренней отделки и для интерьера (кухонные фасады, лифты, кузова автофургонов), в рекламных проектах (вывески, конструкции), выстовочных стендах и т.д.
Характеристики алюминиевых композитных панелей (Алюкобонда) ALcodome
- Стандартные размеры: 1220х2440 мм, 1500х4000 мм (под заказ: длиной до 5700 мм с шагом 10 мм).
- Толщина алюминия: 0,4 мм, 0,3 мм, 0,21 мм.
- Толщина панели: 4 мм, 3 мм.
- Класс горючести: Г4.
Структура панели алюминиевых композитных панелей (Алюкобонда) ALcodome
- Нижний слой лака, предохраняющий от коррозии.
- Пленка, предохраняющая от коррозии на основе полиэфира.
- Предохраняющая от коррозии высокопрочная пластина из алюминия.
- Антитоксичная пластиковая прослойка.
- Предохраняющая от коррозии высокопрочная пластина из алюминия.
- Нижний слой лакокрасочного покрытия PET.
- Поверхностный cлой лакокрасочного покрытия PET.
- Блестящий слой лакокрасочного покрытия PET.
- Защитная пленка.
Каталог цветов
+ Каталог цветов Стандартный
G 9003 белый
G 9003 белый
G 1013 жемчужно-белый
G 9907 светло-бежевый
G 1015 светлая слоновая кость
G 1014 слоновая кость
G 9002 светло-серый
G 7047 Телегрей4G 7044 серый шёлк
G 7040 серое окно
G 7004 сигнальный серый
G 9914 мышино-серый
G 7011 железно-серый
G 7016 антрацит
G 7043 транспортный серый
G 9916 голубой
G 9919 синий
G 9928 синий ультрамарин
G 9920 желтый
G 9923 оранжевый
G 3020 транспортный красный
G 3001 сигнальный красный
G 8017 шоколадно-коричневый
G 9921 зеленый
G 9005 черный
— Каталог цветов Металлики
G 9905 матовое серебро
G 9905 матовое серебро
G 9906 искрящееся серебро
G9007 серый алюминий
G9903 шампань сильвер
G9909 зеленое серебро
G 9912 матовое золото
G9911 медь
G9937 серый жемчуг— Каталог цветов Премиум
Латунь
Латунь
Медь
Нержавеющая сталь (зеркало)
Нержавеющая сталь
— Каталог цветов Оригинальные цветовые решения
GP 1889
GP 1889
GP 1833
GP 1850
GP 1856
GP 1854
GP 1855
GP 1859
GP 1891
GP 1890
GP 1835
GP 1902
GP 1857
GP 1907
GP 1906
GP 1904
GP 1903
GP 1899
GP 1909GP 1913
GP 1901
GP 1852
GP 1834
GP 1912
GP 1914
GP 1847
GP 1845
GP 1843
GP 1844
GP 1849
GP 1839
GP 1846
GP 1841
GP 1837
GP 1814
GP 1892
GP 1894
GP 1893
GP 1860
GP 1895
GP 1896
GP 1898
GP 1897
GP 1910
GP 1908
GP 1905
GP 1911
GP 1851
GP 1887
— Каталог цветов Шагрень
GS 7701 шагрень белая
GS 7701 шагрень белаяGS 7702 шагрень черная
— Каталог цветов Царапанный
GB 9931 царапанное серебро
GB 9931 царапанное серебро
GB 9932 царапанное золото
— Каталог цветов Зеркальный
G 9985 зеркало серебро
G 9985 зеркало серебро
G9986 зеркало золото
— Каталог цветов Искристый
GS 8801 искрящийся белый
GS 8801 искрящийся белый
GS 8812 искрящийся черный
Обращаем ваше внимание, что возможности каждого экрана и цветопередача индивидуальны и не всегда корректно отображают цветовую гамму алюминиевых композитных панелей.
Монтаж и установка композитных панелей ALUCOBOND
Постараемся подробно рассказать о монтаже и установке композитных панелей ALUCOBOND. Простые и сложные методы.
Быстрота монтажа
Композитные панели быстро монтируются как в интерьерах, так и в экстерьерах по различным технологиям. В интерьерах композиты, как правило, крепят на системы легких профилей для облицовок. При обустройстве фасадов к стене здания крепится несущий алюминиевый каркас, затем укладывается утеплитель, после чего на каркас «навешиваются» композиты в виде плоских панелей или в виде кассет, сформированных из панелей.
Плоские панели фиксируются по периметру путем защемления между омега-профилями или на прижимных планках, а также с креплением к каркасу на шурупах или заклепках.
Реализацию «кассетного» фасада начинают с изготовления кассет путем сгибания раскроенных панелей по отфрезерованным пазам. Готовые кассеты крепят к ранее смонтированному несущему каркасу путем навешивания на скользящие кронштейны или на видимые поперечные оси, на горизонтальные алюминиевые профили или крепят к нему на шурупах.
Во всех схемах реализованы способы герметизации швов и необходимой защиты от влаги и продувания.
Системы крепления и монтажа композитных облицовок позволяют производить работы в любое время года и в сжатые сроки.
Большие размеры панелей позволяют быстро смонтировать любую конструкцию.
Экологическая чистота.
ALUCOBOND является экологически безопасным материалом, который может применяться как для декорирования интерьера, так и фасада зданий и может быть полностью утилизирован.
Простые методы монтажа
Используя нож для резьбы по дереву, на задней стороне алюминиево-пластиковой композитной панели прорезаются бороздки. Расстояние между соседними бороздками должно составлять 4-8 см. Глубина бороздок прорезается на толщину алюминиевого покрытия. Затем электрическим рубанком с плоским ножом вырубается фаска установленной ширины, глубиной 1.5 мм с обеих сторон панели с тем, чтобы в последствии стороны можно было сложить друг к другу заподлицо.
a.
Метод изготовления цилиндра.
b. Метод прямого добавления клея.
Полоски алюминия удаляются тонкогубцами, либо при помощи деревянной палочки, как показано на рисунке. После удаления полосок панель изгибается, специальный клей равномерно наносится на подготовленные краевые фаски.
Специальный клей равномерно распределяется по задней стороне панели и по фанере. Когда клей приобретает липкость, прижмите обеими руками панель по месту и подождите пока лист не приклеится к фанере. Никогда не используйте металлические и прочие твердые предметы для прижима панели.
Оставьте заранее 3-5 мм зазор для соединительного шва и заполните его заполняющим клеем, либо декоративной лентой.
Двусторонняя липкая лента приклеивается к фанере в виде квадратов. Клеящая поверхность ленты должна покрывать примерно 30% фанеры, а остальные 50% покрываются специальным клеем. Далее приложите алюминиевую композитную панель по месту на фанеру. Прижмите обеими руками панель к фанере, чтобы они приклеились друг к другу.
(двухсторонняя лента из полиаминоэстера или полиэтилена подбирается в зависимости от размера панели и величины нагрузки).
c. Метод совместного использования клея и двухсторонней ленты.
d. Метод использования металлических скоб и клея.
Обрешетка из реек толщиной не менее 2 см и фанеры подготавливается в качестве основы. Шаг обрешетки определяется в зависимости от нагрузки. При использовании на рекламных щитах плотность обрешетки следует увеличить. Фаски установленной ширины и глубиной 1.5 мм снимаются при помощи электрического рубанка. Клей равномерно распределяется по задней поверхности панели. Как только клей приобретет липкость, приложить панель к фанере по месту и закрепить скобами пневмопистолетом. Таким образом достигается наибольшая прочность и надежность конструкции.
При помощи резака с заостренным под 90 градусов лезвием и усеченным до 2 мм острием снимается фаска, позволяющая получить прямоугольную конфигурацию с внутренним радиусом угла 2 мм.
Прямоугольная конфигурация с внутренним радиусом 5 мм может быть получена с использованием резака с плоским лезвием.
Остроугольная конфигурация (45 градусов) с внутренним радиусом 2 мм может быть получена при использовании резака с заточкой под 135 градусов.е. Метод фрезерования.
2. Сложные методы

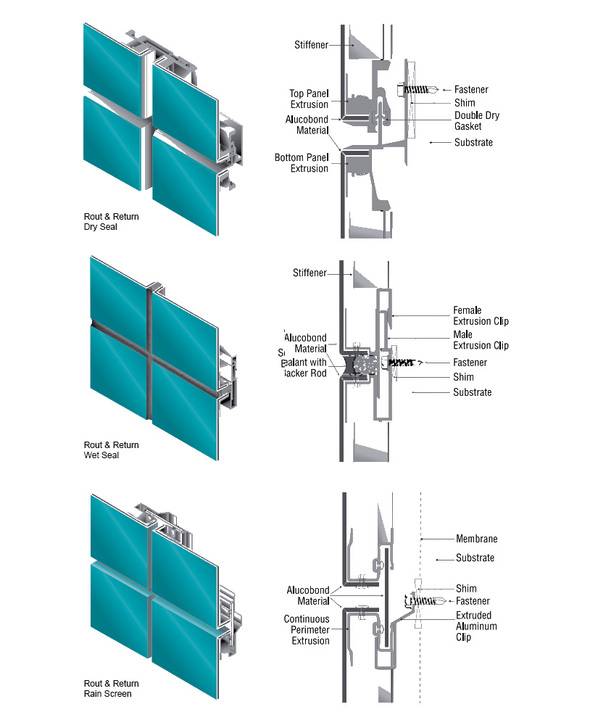

Методы монтажа систем навесных вентилируемых фасадов. Кассетный способ крепления композитных панелей и алюминиевых листов. Улучшенная влаго- и ветро-непроницаемость. Удобные передвижные крепления. Клепочный способ крепления композитных панелей и алюминиевых листов с подгибами. Улучшенная влаго- и ветро — непроницаемость. Потайные алюминиевые заклепки. Крепление композитных панелей и алюминиевых листов прижимным профилем. Улучшенная влаго — и ветро — непроницаемость.Алюкобонд® ПЛЮС | Принадлежности для гипсокартона и гипса в Мельбурне
СВОЙСТВА ПРОДУКТА
Сравнение ALUCOBOND® PLUS с цельным алюминием
Требуемая толщина и фактический вес панелей одинаковой жесткости
| АЛЮКОБОНД ® ПЛЮС | Алюминий | ||||
| Жесткость (E·J) | Модуль упругости | Толщина | Вес | Толщина | Вес |
| 1250 кН см²/м | 1,25 см³/м | 3 мм | 5,9 кг/м² | 2,7 мм | 7,3 кг/м² |
| 2400 кН см²/м | 1,75 см³/м | 4 мм | 7,6 кг/м² | 3,3 мм | 8,9 кг/м² |
АССОРТИМЕНТ ПРОДУКЦИИ
ALUCOBOND® PLUS
Толщина: 3/4 мм (6 мм по запросу)
| Ширина [мм] | 1000 | 1250 | 1500 | 1575 | 1750 |
|---|---|---|---|---|---|
| Длина [мм] | 2000-6800 | 2000-6800 | 2000-6800 | 2000-6800 | 2000-6800 |
| Однотонные | |||||
| Цвета металлик | |||||
| Спектра и игристое | |||||
| Анодированный вид | |||||
| НАТУРАЛЬНЫЙ | |||||
| ALUCOBOND® Legno – высококачественная древесина | |||||
| Винтаж | |||||
| Дизайн фасада – индивидуальный декор | |||||
| Городской | |||||
| Терра | |||||
| Анодированный * | |||||
| Фрезерная обработка |
Допуски на размеры (Стандарт)
В связи с изготовлением возможно смещение листов покрытия вбок на краях панели до 2 мм.
Толщина: ± 0,2 мм
(фрезерование | термическое лакирование | анодирование)
Ширина: – 0 / + 4 мм
Длина: 2000 – 4000 мм; – 0 / + 6 мм
Длина: 4001 – 6800 мм; – 0 / + 10 мм
Цвета и поверхности
Другие цвета и поверхности доступны по запросу.
Они ограничены нашим минимальным количеством.
* Анодирован в соответствии с DIN 17611. Все анодированные композитные панели ALUCOBOND® PLUS имеют контактные линии (шириной около 25 мм) на коротких сторонах. При длине панелей более 3500 мм композитные панели имеют контактные линии (шириной около 2-3 мм) на своих длинных сторонах. Максимальная длина панели 6500 мм. Учитывайте это при выборе размеров панелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Толщина | Стандарты | Блок | 3 мм | 4 мм | |
| Толщина алюминиевых слоев | [мм] | 0,5 | |||
| Вес | [кг/м²] | 5,9 | 7,6 | ||
| Ширина | [мм] | 1000/1250/1500 (1575/1750) | |||
| Технические характеристики | |||||
| Модуль упругости | Вт | ДИН 53293 | [см³/м] | 1,25 | 1,75 |
| Жесткость | E·J | ДИН 53293 | [кНсм²/м] | 1250 | 2400 |
| Сплав/отпуск алюминиевых слоев | ЕН 573-3 ЕН 515 | EN AW 5005A (AIMg1) h32 / h52 | |||
| Модуль упругости | ЕН 1999 1-1 | [Н/мм²] | 70. 000 | ||
| Прочность на растяжение алюминия | ЕН 485-2 | [Н/мм²] | R м ? 130 | ||
| 0,2 % Испытательное напряжение | ЕН 485-2 | [Н/мм²] | Р р0,2 ? 90 | ||
| Удлинение | ЕН 485-2 | [%] | А 50 ? 5 | ||
| Линейное тепловое расширение | ЕН 1999 1-1 | 2,4 мм/м при перепаде температур 100ºC | |||
| Сердечник | |||||
| Полимер с минеральным наполнителем | |||||
| Поверхность | |||||
| Лакировка | Покрытие катушки Фторуглерод (например, PVDF) | ||||
| Глянец (начальное значение) | ЕН 13523-2 | [%] | 30-80 | ||
| Твердость карандаша | ЕН 13523-4 | ХБ-Ф | |||
| Акустические свойства | |||||
| Коэффициент звукопоглощения | ? с | ИСО 354 | 0,05 | ||
| Потери при передаче звука | Р ш | ИСО 717-1 | [дБ] | ? 25 | |
| Термический Свойства | |||||
| Термическое сопротивление | Р | ДИН 52612 | [м²К/Вт] | 0,007 | 0,009 |
| Теплопроводность | ? | ДИН 52612 | [Вт/мК] | 0,49 | 0,44 |
| Коэффициент теплопередачи | У | ДИН 52612 | [Вт/м²K | 5,68 | 5,58 |
| Термостойкость | [°С] | от -50 до +80 | |||
Ветровая нагрузка и допустимые размеры панелей
В Германии размеры фасадных систем ALUCOBOND® регулируются общим допуском строительной инспекции (abZ) № Z-10.
3-774. В разделе «Технические дополнения» вы можете найти этот и другие документы, в том числе таблицы нагрузки, помощь в определении размеров и различные примеры конструкции.
ПОЖАРНАЯ КЛАССИФИКАЦИЯ
| Страна | Тестовое соответствие. до … | Классификация |
| Австралия | AS ISO 9705 AS 1530.3 Индексы EN 13501-1 | Материал группы 1 SMOGR A 1,385 м2/с2 0 (воспламеняемость) 0 (распространение пламени) 0 (тепловыделение) 0-1 (выделение дыма) B-s1, d0 |
3 метода подтверждения размера алюминиевой композитной панели — поставщик алюминиевой композитной панели
Эта проблема беспокоит многих новичков в производстве алюминиевых композитных панелей: как определить точный размер алюминиевых композитных панелей, который мне следует использовать? Эта проблема очень серьезна и неизбежна, прежде чем вы начнете.
Не волнуйтесь, Alucoworld расскажет вам о различных размерах панелей из алюкобонда, которые требуются в разных странах!
В разных странах требуются разные размеры
- Размер панели Alucobond в Марокко
Размер панели, обычно используемый в Марокко, составляет 1500 мм * 4000 мм.
- Размер панели Alucobond в Перу и Аргентина
Размер панели, обычно используемый в Перу и Аргентине, составляет 1500 мм * 5000 мм.
- Размер панели Alucobond в Колумбия
Размер панели, обычно используемый в Колумбии, составляет 1500 мм * 5500 мм.
- Размер панели Alucobond в Ливан
Размер панели, обычно используемый в Ливане, составляет 1500 мм * 4200 мм.
- Размер панели Alucobond в Египет
В Египте обычно используются панели размером 1500 мм * 3500 мм и 1250 мм * 3200 мм.
- Размер панели Alucobond в Мексике
Размер панели, обычно используемый в Мексике, составляет 1250 мм * 4980 мм.
- Размер панели Alucobond в Кувейте
Размер панели, обычно используемый в Кувейте, составляет 1250 мм * 4200 мм.
- Размер панели Alucobond в Танзания , Филиппины , Вьетнам , Монголия и т. д.
Размер панели, обычно используемый во многих других странах, составляет 122 0мм*2440мм. (4’’ x8’’)
Если вы не можете найти свою страну в списке выше, немедленно свяжитесь с нами по телефону . За последние 20 лет панели Alucoworld экспортировались в десятки стран и широко использовались на наружных и внутренних стенах, а также на рекламных щитах. Мы эксперты, которых вы ищете.
Есть ли другой способ?
Еще один способ узнать точный размер алюминиевых композитных панелей — это отправиться на местный рынок строительных материалов и найти местных дилеров панелей из алюкобонда, после чего вы сможете получить у них точные размеры, используемые в вашей стране.
Кстати, COVID-19 все еще продолжается, и мы рекомендуем вам выходить на улицу осторожно (пожалуйста, не забудьте надеть маску, если это необходимо). Самый рекомендуемый метод по-прежнему спрашивать онлайн.
Размеры, которые вам нужны, отличаются от тех, что указаны в списке AlucoworldОдним из преимуществ алюминиевых композитных панелей является высокая степень персонализации. Ширина панели может быть 1000 мм, 1220 мм (обычная), 1250 мм, 1300 мм, 1500 мм, 1550 мм, 1575 мм, 2000 мм (максимальная), а длина может быть изготовлена до 5800 мм. Две передовые автоматические линии по производству алюминиевых композитных панелей Alucoworld ведут производство высококачественных листов ACP для наружной и внутренней отделки.
| Толщина алюминиевой обшивки: | 0,12–0,50 мм |
| Общая толщина панели: | 2–6 мм |
| Ширина: | 1000 мм, 1220 мм (обычный), 1250 мм, 1300 мм, 1500 мм, 1550 мм, 1575 мм, 2000 мм (максимум) |
| Длина: | До 5800 мм |
| Стандартный размер: | 1220 мм (ширина)×2440 мм (длина) |
| Производственные возможности: | 250000кв. |
