Комфортное освещение для работы и отдыха / Хабр
Мне редко встречались пространства с продуманным искусственным освещением, часто лампы светят в глаза, помещение недостаточно освещено и цвета предметов выглядят тусклыми или искажаются. Кроме того, освещение часто дает страшные тени на лицах. Я постарался разобраться в причинах и сделать приятное освещение.
Эта заметка содержит описание общих принципов создания комфортного освещения и фактическую реализацию бюджетного освещения жилой мастерской.
Началось с того, что я задумал превратить захламленную мансарду над гаражом в подмосковной Малаховке в жилую мастерскую, чтобы там паять, сверлить и творить.
Для реализации освещения понадобилось освоить некоторые фундаментальные характеристики:
Освещенность, это, грубо говоря, количество света, падающего на единицу площади, измеряется в Люксах (lux).
Днем освещенность на улице обычно от 2000 до 100,000 lux. Европейский стандарт для освещения рабочих помещений рекомендует следующие значения освещенности:

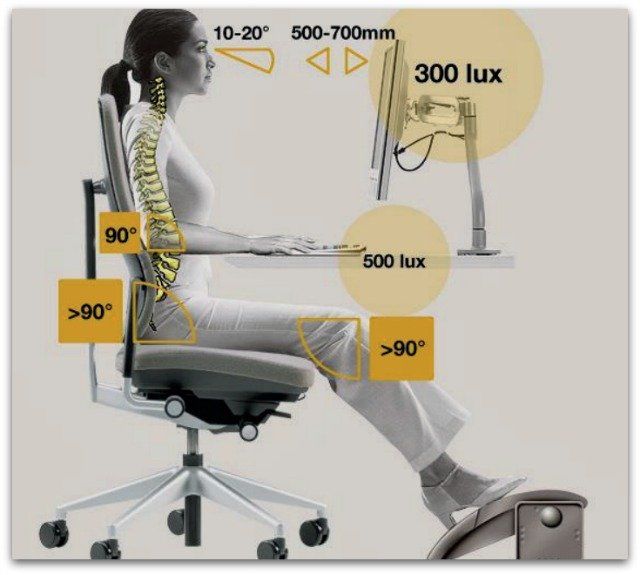

| Освещенность | Назначение |
|---|---|
| 300 lux | повседневная работа в офисе, не требующая разглядывания мелких деталей |
| 500 lux | чтение, письмо и работа за компьютером |
| 500 lux | освещение переговорных комнат |
| 750 lux | техническое черчение |
По моим наблюдениям очень многие помещения в России страдают недостаточным уровнем освещенности, но в определенных местах встречается и переосвещенность. Есть данные о том, что неправильный уровень освещенности может вызывать головные боли, быструю утомляемость, нарушения зрения и другие неприятности. (подробнее в википедии: Light ergonomics, Light effects on circadian rhythm )
Чтобы понять сколько нужно ламп для создания определенного уровня освещенности можно воспользоваться различными способами приблизительного расчета.
Как измерить освещенность в своей комнате?
Обычно освещенность измеряют на уровне рабочей поверхности, например стола. Для простоты я измерял на уровне 1 м над полом.
Для измерения освещенности я использовал экспонометр, вместо него приблизительно измерить освещенность можно фотоаппаратом с экспонометром. При измерении экспонометром получаем EV и потом переводим в lux с помощью таблицы.
Источники света имеют такую важную характеристику как Индекс цветопередачи(Color rendering index, CRI), чем выше его значение тем лучше цветопередача, максимальное значение Ra = 100.
По этой картинке заметно как страдает цветопередача красных и синих оттенков у люминесцентных ламп с низким CRI:
В названии люминесцентных ламп обычно содержится 3 цифры, первая цифра характеризует индекс цветопередачи 1×10 Ra.
Вторая и третья — указывают на цветовую температуру лампы.
Например, наиболее распространенные 640 лампы — это лампы с плохой цветопередачей 6*10 = 60 Ra и цветовой температурой 40*100 = 4000K. Лампы с низким Ra не подходят для жилых помещений, хотя и имеют более высокую светоотдачу.
Цветовая температура это, грубо говоря, соотношение красных и синих волн в спектре излучения.
Свет до 5000 K принято называть теплым, а выше — холодным.
Среди знакомых довольно много предпочитающих теплое освещение. Мне кажется это из-за привычки к лампам накаливания(2200—3000 K) и низкого уровня цветопередачи большинства люминесцентных ламп. Естественное дневное освещение, в среднем, имеет цветовую температуру 6500 К.
Есть еще такой момент: цветовосприятие человека сильно изменяется в зависимости от освещенности. При небольшой освещенности мы лучше видим синий и хуже красный. Поэтому для каждого уровня освещенности существует наиболее подходящий диапазон цветовой температуры источников света.
Кривая, представляющая эту зависимость, названа именем нидерландского физика Arie Andries Kruithof. Вот она:
Проще говоря, это означает что приглушенный свет (20-50 lux) лучше делать теплым (2000-3000K), а яркий свет (300-600 lux) — более холодным (4000-6000 K).
Какой свет нужен для продуктивной работы?
Тема обширная, достойная отдельной статьи.
Результаты некоторых исследований указывают, что холодный свет улучшает концентрацию внимания, снижает уровень сонливости и т.д. По всей видимости дело в том, что короткие волны (синий, ультра-фиолетовый свет) вызывают подавление мелатонина — гормона, регулирующего суточные ритмы и таким образом активизируют организм. Кроме того есть данные, что яркий холодный свет помогает справиться с зимней депрессией Seasonal affective disorder (SAD). Но при этом недостаток мелатонина может приводить к нарушению сна и другим проблемам, так что яркое холодное освещение ночью будет скорее вредным.
Резюмируюя можно сказать, что умеренное облучение холодным ярким светом в дневное время может снизить сонливость и улучшить внимание.
Ссылки на научные статьи
The effect of high correlated colour temperature office lighting on employee wellbeing and work performance
The Effect of Color Temperature of Lighting Sources on Mental Activity Level
Daytime exposure to bright light, as compared to dim light, decreases sleepiness and improves psychomotor vigilance performance
Субъективные соображения
В течении дня цветовая температура солнечного света изменяется:
Также изменяется освещенность и направление света. Именно поэтому кажется логичным делать интенсивное верхнее освещение в течение дня и приглушенное теплое для вечера.
В итоге решил сделать 2 режима освещения: дневной верхний свет, с цветовой температурой 4000K и освещенностью ~ 300 lux и вечерний нижний свет 2700K ~ 50 lux.
Т.к. светодиодные лампы стоят пока слишком дорого, я остановился на люминесцентных лампах. Они бывают компактными или в трубках. Для меня трубки имеют ряд преимуществ:
- у трубки значительно большая площадь стекла при сопоставимом с компактной лампой световым потоком, благодаря этому свет от нее более мягкий и дает меньше бликов
Я выбрал лампы T8 Osram L 58W/940 (стоимость 240 р.), они имеют хорошую цветопередачу (Ra = 90) и цветовую температуру 4000К.
Найти для них недорогие светильники с хорошими ЭПРА не получилось. Поэтому я купил патроны G13 (стоимость 9 р.) и скоммутировал лампы самостоятельно. Первый вариант монтажа представлен на заглавной картинке поста, но он оказался неудачным. Позже я закрепил лампы с помощью специальных пластиковых клипс (стоимость 6 р.
).
В качестве ЭПРА для питания двух ламп используются Osram QT-FIT8 2×58-70 Quicktronic (стоимость ~600 р.). Производитель рекомендует делать кабели идущие от ЭПРА к лампе как можно короче, а именно:
При длинне лампы 1,5 м выполнить все рекомендации оказалось непросто. Итоговый вариант подключения:
Общий вид:
Итоговое измерение освещенности: 6.8 EV, т.е. примерно 300 lux.
Для вечернего нижнего освещения используется сферическая лампа, ставшая ненужной после ремонта в квартире.
Дополнительные ссылки по теме
| Отличная статья о типах ламп и их спектре | habrahabr.ru/post/116861 |
| Взгляд изнутри: светодиодные лампочки | habrahabr.ru/post/131216 |
| Влияние люминесцентных ламп на здоровье | en.wikipedia.org/wiki/Fluorescent_lamps_and_health |
| Источник дневного света D65 | en. wikipedia.org/wiki/Illuminant_D65 |
| Типоразмеры люминесцентных ламп | en.wikipedia.org/wiki/Fluorescent-lamp_formats |
Breezart Фильтр EU4-500 Lux SB ФВКас-III-318-170-48-G4
Технологии Дома
Вход для дилера
- Главная
- Вентиляция
- Фильтры
- Фильтры Breezart
- Breezart Фильтр EU4-500 Lux SB ФВКас-III-318-170-48-G4
1 900 руб
Товар в наличии
Артикул
400026
Цена
С учетом НДС
Самовывоз
Бесплатно
Расчитываем доставку.
Breezart Фильтр EU4-500 Lux SB ФВКас-III-318-170-48-G4 сменный фильтр грубой очистки класса G4.
Совместимость
- Устаревшие 550 Lux SB, 350 Lite и 550 Lite (до апреля 2019)
Фильтр каркасного типа класса EU4 (G4) имеет увеличенную площадью поверхности (S = 0,68 кв.м), фильтрующий материал обладает способностью накапливать электростатический заряд, что позволяет притягивать и задерживать на фильтре мельчайшие частицы пыли.
Служит для предварительной очистки воздуха и продления срока службы дополнительных фильтров. Задерживает пух, насекомых, семена растений и прочие крупные загрязнители.
Сменный фильтр грубой очистки класса G4:
- Маркировка фильтра: ФВКас-III-318-170-48-G4
- Класс фильтра: G4
- Размер улавливаемых частиц: более 10 мкм
- Эффективность очистки от пыли: 90-95% (ГОСТ Р 51251-99)
- Регулярная проверка, замена или очистка: 1 раза в 3 месяца
- Конечный перепад давления в загрязненном состоянии: 250 Па
Проверка состояния фильтра
На пульте управления, в главном меню, в разделе «Фильтр» отображается фактическая загрязненность воздушного фильтра, определяемая датчиком перепада давления:
- 0% – новый фильтр;
- 100% – требуется замена.
Если загрязненность фильтра превышает 75%, то на главной странице появляется предупреждение о том, что фильтр скоро нужно будет заменить. Степень загрязненности можно вывести на главный экран в поле Дополнительного датчика.
Второй параметр – падение давления на фильтре, измеренное датчиком (зависит от загрязненности фильтра и скорости вентилятора). Третий параметр – время наработки воздушного фильтра, которое рассчитывается исходя из времени работы вентустановки и скорости вентилятора (на низких скоростях вентилятора загрязнение происходит медленнее). Это справочный параметр, который на работу вентустановки не влияет. При замене фильтра рекомендуется инициировать счетчик, нажав кнопку «Сброс наработки».
Для ПВУ может дополнительно отображаться информация о вытяжном фильтре.
Тест загрязненности
Точное измерение загрязненности возможно только на высоких скоростях вентилятора, поскольку при малой скорости значение загрязненности программно корректируется и может быть не точным.
По этой причине рекомендуется периодически, не реже одного раза в 2 месяца, тестировать фильтр на 8…10 скорости вентилятора, если в процессе обычной эксплуатации вентустановка не работает на таких скоростях. Для этого нажмите на кнопку «Тест фильтра на 8 скорости» – вентилятор переключиться на 8 скорость. Если загрязненность будет выше 75%, фильтр рекомендуется заменить в ближайшее время.
Обратите внимание: эта кнопка будет неактивна, если вентустановка уже работает на 8…10 скорости, а также если управление скоростью выполняется автоматически (VAV система, управление скоростью от датчика СО2 и пр.).
Двойной фильтр G4 + F7
С ноября 2021 года модели 550 LUX / 550 Lux SB и 1000 Lux PTC могут опционально оснащаться двумя фильтрами: грубой и тонкой очистки. Фильтры располагаются рядом друг с другом на входе вентустановки и контролируются одним датчиком давления. Поскольку их сопротивление будет выше, чем одного G4, то при установке двух фильтров необходимо активировать соответствующий селектор – это позволит системе более точно определять их фактическую загрязненность.
При необходимости в разделе сервис можно вручную настроить значения сопротивления для чистых и загрязненных фильтров.
Если в процессе эксплуатации будет использоваться только один фильтр G4, то галочку с этого селектора необходимо снять.
Замена фильтра
Внимание! Замена фильтра должна производиться только при отключенном электропитании (отключение защитным автоматом в щите электропитания).
После замены фильтра необходимо выполнить процедуру инициализации нового фильтра, которая выполняет следующие действия:
- инициализирует счётчик ресурса фильтра начальным значением, начальное значение задаётся изготовителем вентиляционной установки;
- очищает запомненное значение загрязненности фильтра с момента последнего выключения.
Последовательность действий:
- С основного экрана перейти в Главное меню / Фильтр.
- Нажать кнопку «Новый фильтр».
- Вернуться на Главный экран.
| Тип оборудования | фильтр |
| Производитель | Breezart |
| Страна | Россия |
| Гарантия | 1 год |
| Назначение | Breezart 550 Lux SB Breezart 350 Lite и 550 Lite |
| Класс очистки | G4 |
Прочитайте наше окончательное руководство по люксам, люменам и ваттам для осветительных установок | Складское и фабричное освещение
Введение в наше Руководство по освещению в люксах, люменах и ваттах
Здесь, в Green Business Light, мы должны убедиться, что наши энергосберегающие промышленные и коммерческие осветительные установки обеспечивают необходимые уровни освещенности для здания конечного клиента (например, склад или завод).
2).
Чтобы представить количество 1 люкс в контексте, примеры широкого диапазона люксов естественного окружающего освещения приведены в таблице ниже:
| Условия естественного освещения | Типичный люкс |
|---|---|
| Прямой солнечный свет | 900 32 от 32 000 до 100 000|
| Окружающий дневной свет | от 10 000 до 25 000 |
| Пасмурный дневной свет | 1000 |
| Закат и восход солнца | 400 |
| Лунный свет (Полнолуние) | 1 |
| Ночь (Нет Луны) | < 0,01 |
Солнечный свет обеспечивает от многих тысяч люкс до нескольких сотен в зависимости от погодных условий и времени освещения. день. Однако освещенность искусственного внутреннего освещения обычно составляет 1000 люкс или ниже, что видно из следующих примеров установки коммерческого освещения:0027
Для коммерческих и промышленных помещений, где выполняются специализированные задачи, напр.
профессиональный спорт в помещении, детальное рисование или механическая работа, продолжительная визуальная работа небольшого размера и низкой контрастности и т. д., для этого может потребоваться уровень освещенности от 1500 до 20 000 люкс в крайних случаях.
Световой поток светильника обычно указывается как люмен – интенсивность света на поверхности (люкс) зависит от интенсивности источника света (т. е. его светового потока) и желаемой площади поверхности быть освещенным.
Определение световых люменов
Люмен — это стандартизированная единица измерения общего «количества» световых пакетов (или квантов, если вы хотите получить техническую информацию!), которые производятся источником света, таким как лампа, трубка или светодиодный чип. Инженеры по коммерческому или промышленному освещению также могут называть этот общий измеренный свет «световым потоком».
Некоторые примеры общего светового потока (измеряемого в люменах) от обычных коммерческих и промышленных источников света приведены ниже: 032 Металлогалогенная лампа 400 Вт
* Обратите внимание, что это образец, например, только цели, и фактический выход может содержать.

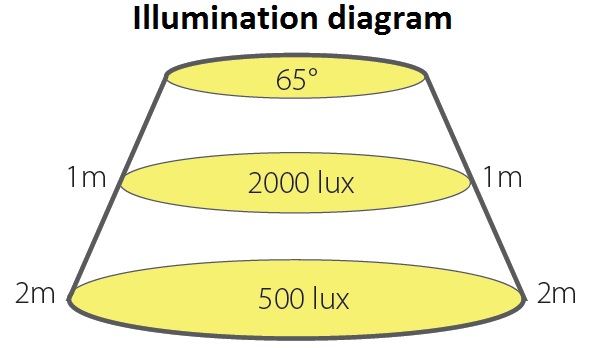

Соотношение между люменами и люксами
Один люкс (1 люкс) определяется как эквивалент одного люмена на площади в один квадратный метр. Другими словами:
Спецификация в люксах говорит вам, сколько люменов (общий световой поток) вам нужно, учитывая измеренную площадь, которую вы пытаетесь осветить.
Итак, 1000 люменов, сосредоточенных на площади в один квадратный метр, освещают этот квадратный метр с уровнем освещенности 1000 люкс. Те же 1000 люмен, распределенные на десяти квадратных метрах, дают уровень освещенности всего 100 люкс.
Для освещения больших площадей с тем же необходимым уровнем освещенности потребуется больший измеренный уровень люменов – обычно это достигается за счет увеличения количества осветительных приборов (и, следовательно, потребляемой мощности). Большие коммерческие и промышленные здания (такие как фабрики и склады) имеют большие открытые пространства, поэтому обычно требуется большое количество мощных осветительных приборов («высокого» и «низкого» типа).
Эффективность: соотношение между люменами и ваттами
Мощность, необходимая для работы установленного осветительного прибора (или светильника), измеряется как номинальная мощность (ватты — это джоули энергии в секунду). Номинальная мощность источника света относится ко всей мощности, потребляемой при создании света в люменах, и включает:
- Энергию, необходимую для создания «видимого» света, излучаемого лампой
- Генерируемую тепловую мощность (включая инфракрасную часть спектр освещения)
- Прочие паразитные потери мощности (такие как неэффективность механизма управления/балласта) осветительной арматуры
Светотехнический термин используется для измерения скорости, с которой лампа способна преобразовывать электрическую мощность (Ватт) в свет (люмены) — это называется светоотдача (или просто эффективность) — и выражается в люменах на ватт (LPW) или в люменах на ватт цепи
Световая эффективность является мерой того, насколько эффективно источник света производит видимый свет.
Ниже приведены некоторые примеры световой отдачи обычных коммерческих и промышленных источников света (обратите внимание, что они относятся только к источникам света, а не к осветительным приборам):
| Осветительная арматура | Люмен/Ватт | Типовое применение |
|---|---|---|
| Светодиодная матрица мощностью 200 Вт в светодиодном светильнике для высоких пролетов | 100 90 033 | энергоэффективная замена металлогалогенных и натриевых батарей мощностью 400 Вт |
| Металлогалогенная лампа 400 Вт | 90-95 | Светильники для высоких пролетов – Освещение завода и Освещение склада |
| Натриевая лампа высокого давления 150 Вт | 80 | уличное освещение |
| Люминесцентная лампа 32 Вт T5 или T8 | 50 | установка потолочного освещения общего офиса |
| Лампа накаливания мощностью 100 Вт | 17 | Общее рабочее освещение |
ПРИМЕЧАНИЕ.
Все приведенные выше измерения относятся к установленным новым источникам света, эффективность которых не снизилась – постепенное снижение уровней освещения необходимо учитывать при расчетах уровня люкс перед установкой системы освещения в коммерческих зданиях, таких как склады, фабрики и т. д. – узнайте подробности ниже.
«Реальный» световой поток ламп и осветительных приборов
До сих пор в этой статье рассматривались технические определения люксов, люменов и ватт, но это лишь часть необходимого понимания.
В спецификации освещения для реального промышленного и коммерческого применения (например, фабрика или склад ) нельзя исходить из того, что: срок службы
Для лучшего понимания концепции «Коэффициент светоотдачи» и «Снижение светового потока» объясняются ниже.
Коэффициент светоотдачи коммерческого светильника
Фактический общий уровень освещенности, обеспечиваемый установленным светильником (например, установленным на заводе или на складе , будет критически зависеть от коэффициента светоотдачи:
Коэффициент светового потока представляет собой отношение общего количества измеренного светового потока осветительного прибора (содержащего лампу) к световому потоку отдельной лампы.
В качестве примера возьмем промышленный или складской светильник с высоким пролетом с LOR 70%: это означает, что 30% светоотдачи лампы теряется из-за конструкции светильника
Коэффициент светоотдачи требуется при установке коммерческого освещения, потому что, когда лампа помещается в осветительную арматуру (например, в промышленный металлогалогенный светильник мощностью 400 Вт), потери света происходят внутри самого светильника.
Обычно свет должен быть направлен в сторону рабочей зоны (например, вниз с крыши на пол), однако свет от ламп и ламп распространяется во всех направлениях (вверх, в стороны и т. д.)
Использование полированных алюминиевых отражателей перенаправить большую часть света вниз, однако часть света всегда будет «заперта» в светильнике (и в конечном итоге потеряется в виде тепла). Стоит отметить, что направленные источники света (например, светодиодные чипы в коммерческих светодиодных светильниках для высоких пролетов) не страдают от этой проблемы в той же степени — здесь свет излучается в виде луча в единственном направлении — поэтому LOR обычно будет выше.
для светодиодов.
Потери светового потока от предустановленных коммерческих осветительных приборов
На LOR светильника также будет влиять со временем, так как мусор и/или пыль накапливаются на отражателях, а также защитных крышках в случае светильников с ‘ рейтинг ИП. Это особенно касается промышленных и фабричных зданий, в которых осуществляется множество различных процессов (например, химических, производственных и т. д.).
Потери светового потока от ламп и источников света
Уменьшение люмена относится к процессу постепенного снижения светоотдачи, которое наблюдается у большинства источников света с течением времени. Это включает (но не ограничивается):
- Постепенное изнашивание световой нити/электрода
- Почернение/обесцвечивание поверхности лампы
Другими словами:
Светодиодные модули освещения не умирают мгновенно, как большинство обычных источников света делать – они медленно тускнеют до тех пор, пока выходная мощность в люменах не перестанет быть приемлемой.
Следует, однако, отметить, что недорогие светодиоды высокой мощности (например, те, которые требуются для крупных промышленных зданий, таких как завод или склад ) могут испытывать быструю первоначальную потерю люменов, быстро снижая освещенность в люксах. всего за короткое время ниже требуемых требований к освещению в люксах. Хотя поначалу потеря света может остаться незамеченной пользователями здания (некоторое количество света в конце концов производится), осветительные приборы по существу вышли из строя и должны быть заменены.
При расчете необходимого количества осветительных приборов необходимо учитывать как коэффициент светоотдачи, так и амортизацию светового потока для поддержания желаемого уровня освещенности в складских или промышленных помещениях в течение всего срока службы ламп.
Что такое Люмен и Люкс?
Что такое Люмен и Люкс? | Любая лампа Похоже, в вашем браузере отключен JavaScript.
Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
При покупке лампы желательно точно знать, сколько света она излучает. Иногда это указывается в люменах, а иногда в люксах. Что означают эти значения и в чем разница?
В чем разница между люменами и люксами
Разница между люменами и люксами заключается в том, что люксы учитывают площадь, на которую распространяется световой поток (люмены). Поток в 1000 люмен, сосредоточенный на площади в один квадратный метр, освещает этот квадратный метр с освещенностью в 1000 люкс.
Например:
Источник света мощностью 500 люмен освещает 1 квадратный метр с яркостью 500 люкс. Тот же источник света, который должен освещать 10 квадратных метров, освещает эту площадь всего на 50 люкс.
Люмен
Люмен – это единица силы светового потока. Это указывает на общее количество света, излучаемого источником света, независимо от его направления. В Lumen эффективность особенно важна, потому что она показывает, насколько эффективно источник света преобразует энергию в свет. Это называется соотношением Люмен/Ватт (Лм/Вт). Для светодиодных ламп это значение намного выше, потому что им требуется меньше энергии для генерации определенного тока в люменах. Нажмите здесь, чтобы сравнить люмены и ватты.
Люкс
Люкс используется для измерения количества света на заданной площади – один люкс равен одному люмену на квадратный метр.
Это позволяет нам измерить общее «количество» присутствующего видимого света и интенсивность освещения на поверхности. Таким образом, важно, в каком направлении светит источник света. Это значение не зависит от количества используемых источников света, цвета или структуры, на которую падает свет. Если количество люксов указано лампой, она обычно находится в центре луча, где интенсивность света самая высокая.
Светодиодные лампы Gu10
Купить сейчас
Светодиодные лампы GU5.3 (MR16)
Купить сейчас
Светодиодные GU4 (MR11) Фонари
Купить сейчас
G53 (AR111) Светодиодные фонари
Купить сейчас
Lux, Lumens и Candela
Итак, в чем разница между Lumen, Candela и Lux? Люмены – это количество излучаемого света.
