Отделка фундамента дома профлистом своими руками: инструменты и материалы, облицовка металлическим профилированным листом, обшивка — фото, советы, рекомендации, инструкции
3 Янв by adminВладельцы частных домов и коттеджей часто задумываются над тем, как защитить и одновременно придать привлекательный вид фундаменту своего дома. В качестве материала для облицовки фундамента дома рассматриваются различные варианты: искусственный камень, облицовочная плитка, обычная штукатурка, цокольный сайдинг, плоский шифер и многие другие. Разумеется, у каждого из материалов есть свои достоинства и недостатки. Одни имеют более презентабельный внешний вид, но их стоимость оказывается заоблачной, другие материалы дешевы, но вряд ли улучшат общее впечатление, производимое домом. Одним из вариантов, который позволяет органично совместить привлекательный внешний вид и приемлемую стоимость, является металлический профилированный лист.
Материалы для облицовки фундамента дома

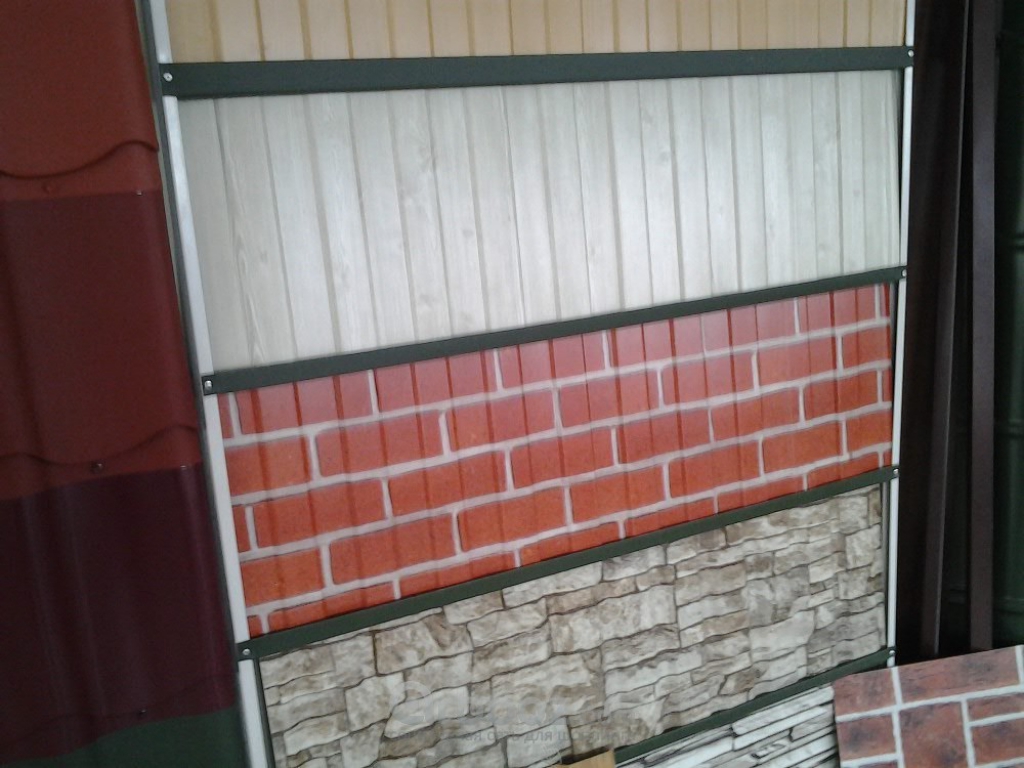

- крашенный металлический профилированный лист;
- металлический профиль и направляющие;
- пластиковые вентиляционные решетки.
Инструменты для облицовки фундамента дома
- дисковая пила или «болгарка»;
- ножницы по металлу;
- электродрель;
- молоток.
Обшивка фундамента металлическим профилированным листом
Для того чтобы начать обшивку фундамента металлическим профилированным листом, нужно произвести ряд замеров: высота фундамента, периметр дома, ширина выступа (если выступ в фундаменте предусмотрен). Стандартный размер профилированного листа 6?1 м. Толщина бывает разная, но предпочтительней взять лист толщиной 0,5 — 0,7 мм.

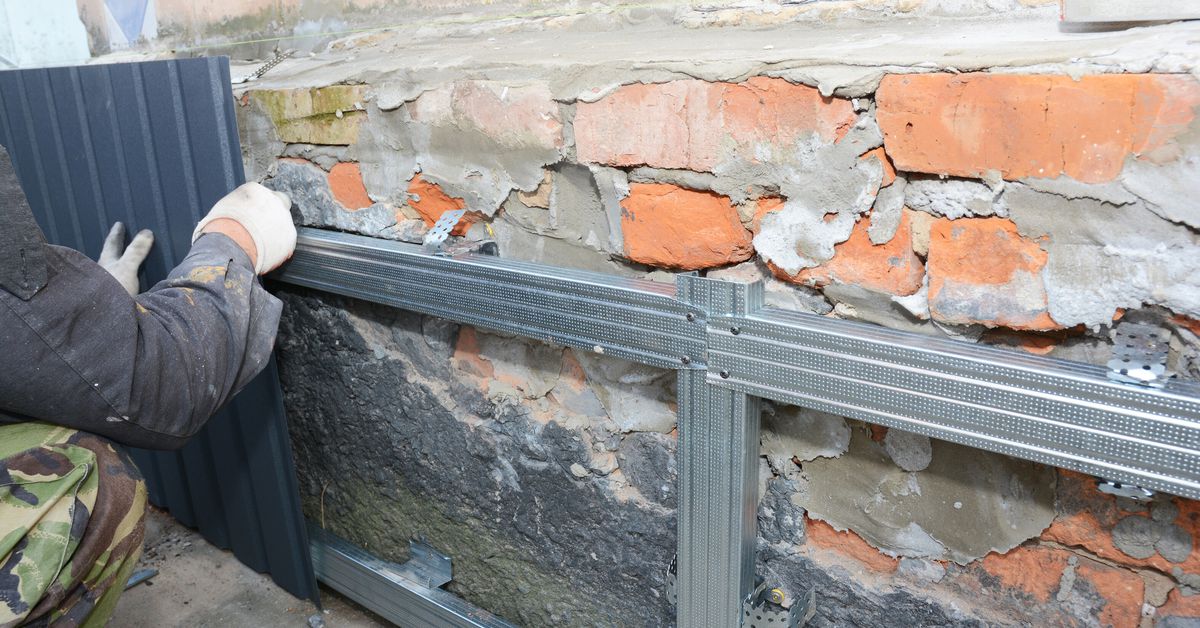

Прежде всего, на весь фундамент по периметру прикручиваем обрешетку из металлического профиля так же, как при монтаже гипсокартонных конструкций. Выставляем металлические направляющие снизу и сверху фундамента. Можно предусмотреть установку дополнительных металлических профилей вокруг вентиляционных отверстий, хотя делать это и не обязательно, так как пластиковые вентиляционные решетки легкие и могут удержаться на самом профлисте.
Затем крепим металлический профиль к направляющим и фундаменту с помощью специальных подвесов — директоров. Перед креплением листа, не забываем прорезать болгаркой отверстия под размеры вентиляционных решеток.
Кстати, с помощью подвесов происходи и выравнивание по плоскости, если фундамент не ровный. Сделав соответствующую обрешетку, приступаем непосредственно к обшивке фундамента.
По вертикали прикручиваем нарезанные металлические листы с помощью мелких саморезов по железу (размером 1 — 1,5 см).
Если бы фундамент был ровный, без выступов, процесс его обшивки можно было бы считать на этом завершенным. В данном случае, однако, потребуется дополнительно закрыть выступ с помощью листового оцинкованного железа (нержавейки). Заготавливаем полосы нержавейки толщиной 0,5 — 0,6 мм. Аналогично прикручиваем саморезами к профилю.
Теперь необходимо закрыть угол, образовавшийся в стыке профлиста и нержавейки. Его закрываем либо с помощью специального металлического уголка, либо разрезаем пополам П-образный металлический профиль (тот самый, который использовали для обрешетки).
Из него получаем Г-образный уголок.
Полученным уголком закрываем все горизонтальные и вертикальные стыки, закрепляя его саморезами.
Осталось прикрутить саморезами пластиковые вентиляционные решетки, к заранее выпиленным в профлисте отверстиям. Для крепления используем саморезы длиной 3- 4 см.
Если есть необходимость, в пространство между фундаментом и профлистом можно поместить в качестве утеплителя минвату.
Фундамент защищен от негативных внешних воздействий среды и приобрел более аккуратный вид.
Отделка фундамента профнастилом – Первый по профнастилу
В современных условиях финансового кризиса достаточно много застройщиков с целью экономии пользуются дешевыми материалами. Однако такая практика показывает, что затем возникает необходимость в дополнительных облицовочных работах, для того чтобы здание выглядело более привлекательно. Такая экономия неэффективна. Наиболее оптимальным вариантом считается использование профилированного листа в качестве отделочного материала.
Облицовка фундамента профнастилом позволяет достичь многих положительных показателей, в том числе и долговечности. Главное в этом деле – соблюсти все необходимые требования.
Фундамент – это важный компонент каждого здания. Отделка его профлистом является достаточно распространенной. Это позволяет защитить фундамент от негативного воздействия окружающей среды и придать ему презентабельный внешний вид. Профнастил выпускается нескольких видов: стеновой, облицовочный, кровельный и для несъемной опалубки. Изготавливается он из оцинкованной стали и может иметь покрытие из пурала, полиэстера и пластизола. Главные преимущества профлиста – это простота монтажа, экономичность, долгий срок службы и возможность работ в любое время года.
Обшивку профнастилом фундамента используют в самых разных климатических зонах.
Начало отделки профлистом фундамента
Для того чтобы обшить фундамент профнастилом, нужны:
Разновидности планок для профнастила.
- листы, толщина которых равна 0.6 мм;
- держатели металлических профилей;
- направляющие из металла;
- анкер-дюбели;
- уголок;
- вентиляционные решетки;
- саморезы.
Для работ с профилированным настилом необходимо иметь такой инструмент, как:
- болгарка;
- ножницы по металлу;
- ножовка;
- молоток.
Первым делом производится отделка каркаса (обрешетки), на нее будут крепиться листы. При желании можно каркас изготовить из деревянных брусков, однако рекомендуется остановиться именно на металлическом каркасе. Наиболее оптимальным является оцинкованный профиль, толщиной от 0.5 до 1.2 мм, который имеет Z-форму. Именно благодаря ей обеспечивается прекрасная пространственная жесткость. Каркас выравнивают по строительному уровню, крепится он с помощью дюбелей на фундамент.
Методы резки профнастила
Обшивка фундамента профлистом.
Перед тем как начинается отделка фундамента, необходимо произвести нарезку листов профнастила.
Делать это можно, используя различные инструменты: ножовку, болгарку, ножницы по металлу. Любой из этих инструментов имеет как недостатки, так и достоинства. Профилированный лист, который имеет полимерное покрытие и небольшую толщину, отличается своими особенностями резки. Такой материал легко повредить, поэтому если используется болгарка, то необходимо воспользоваться специальным абразивным диском с твердосплавными зубьями. Стандартный абразивный круг сильно рвет тонкий металл.
После того как резка произведена, место распила закрашивают под цвет листа с целью предохранения от коррозии. Резать листы болгаркой очень удобно и легко, но существует еще один недостаток. В процессе работы полимерное покрытие профлиста повреждается раскаленными металлическими частицами, а это тоже может привести к развитию коррозии. Помимо этого, края разреза в итоге получаются рваными с множеством заусениц. В то время как ножовка позволяет получить аккуратный и ровный распил, не имеющий зазубрин.
К тому же существенных усилий не требуется, поскольку тонкие листы режутся быстро. Если объем работы небольшой, то ножовка – идеальный вариант. При использовании ножовки получить криволинейные разрезы практически невозможно. Для этого лучше дополнительно воспользоваться другим инструментом. Здесь пригодятся ножницы по металлу.
Как обшить фундамент профлистом
Ножовка по металлу – идеальный вариант для резки профнастила.
После того как произведена нарезка листов в соответствии с замерами, начинаются работы по обшивке фундамента. Листы профнастила крепят к каркасу из металла при помощи саморезов, которые должны быть оснащены влагонепроницаемыми прокладками. Как правило, на один квадратный м нужно 6-7 саморезов. Для того чтобы они располагались по одной ровной линии, натягивают шнур и уже по нему ориентируются. Обычно придерживаются вертикального монтажа профилированного настила. Облицовка начинается с одного из углов, а за нижнюю точку опоры считают отмостку. Профлист крепится внизу при помощи одного самореза в левом или правом углу.
Далее устанавливают лист вертикально, опираясь на показания строительного уровня, после чего делается окончательное закрепление листа. Он крепится в обрешетку саморезами в прогибе волны, через 2 волны. Аналогичным способом накрывают следующие листы.
Отделка последующих панелей требует обеспечения плотности стыка. После того как основное закрепление листа будет произведено, нахлест листов закрепляется в прогиб волны саморезами с шагом 500 мм. Для того чтобы избежать появлений вмятин, саморезы не затягивают туго. Металлическим уголком закрываются места угловых стыков профлистов. Когда при монтаже возникают щели между листами, их закрывают специальными доборными элементами. Для того чтобы придать фундаменту привлекательный вид, отделка должна включать в себя завершающую планку.
Фундамент обязательно должен иметь вентиляцию, для чего заранее делают отверстия для вентиляционных решеток.
Исходя из всех особенностей обшивки профнастилом фундамента, можно сделать вывод, что данная работа хоть и трудоемкая, но не сложная, и сделать все соответствующие работы может даже непрофессионал.
