Технология облицовки дома кирпичом ⋆ Строительная компания «Домозавр»

Опубликовано в 23:53ч Статьи от zavrik

Дом из кирпича обладает многими достоинствами, прежде всего прочностью и долговечностью. Однако у кирпича есть и свои недостатки, и прежде всего — высокая теплопроводность, которая чаще всего требует увеличения ширины кладки стен. В результате увеличивается нагрузка на фундамент, что непосредственно сказывается на стоимости строительных работ. По этой причине кирпич все чаще используется не в качестве основного, а отделочного материала. Облицовка кирпичом помогает сделать фасад более привлекательным, подарив строению завершенный внешний вид. Кроме того, кирпич хорошо сопротивляется неблагоприятным факторам внешней среды, в то же время обеспечивая дополнительную защиту для теплых, но легких материалов, например, пеноблока.

Разновидности кирпича

На сегодняшний день доступно несколько технологий производства кирпича, каждая из которых имеет свои особенности, достоинства и недостатки:

• Керамический. Отличается повышенным уровнем гигроскопичности: влага может скапливаться в порах, а при замерзании — расширяться и разрушать материал изнутри. Поэтому керамический кирпич нуждается в покрытии гидрофобным составом, который помогает сформировать защитный слой.
• Гиперпрессованный или безобжиговый. Данный кирпич изготавливается при помощи прессования специального растрова, в составе которого преобладают известь, глина, а также различные наполнители и пигменты для получения необходимого цвета. Как и керамический кирпич, безобжиговый подвержен разрушению под воздействием воды.
• Клинкерный. Считается подвидом керамического, но отличается улучшенными показателями прочности и прочности. Это обеспечивает дополнительную защиту от влаги, однако усложняет кладку стен. Кроме того, он отличается высокой стоимостью, поэтому для облицовки дома клинкерным кирпичом придется выложить немалую сумму.
• Силикатный. Из всех представленных разновидностей это самый доступный по цене вид кирпича.
  Однако он быстрее портится, особенно под воздействием низких температур, что снижает показатель морозостойкости до 25-50 циклов. Кроме того, из-за высокого веса потребуется дополнительное усиление фундамента, что может свести на нет экономию, связанную с дешевизной материала. Поэтому использование силикатного кирпича оправдано только в регионах с теплым или умеренным климатом.

Помимо типа кирпича, также стоит учитывать размер и форму отверстий. Полнотелый кирпич используется редко из-за высокого веса и цены, поэтому стоит выбирать кирпичи, в которых пустоты занимают не менее 28% от общего объема. Очень важно хранить коробки с кирпичом в сухом месте, чтобы уменьшить риск контакта с влагой или сыростью.

Как облицовать деревянный дом кирпичом?

Сложности облицовки деревянного дома связаны с разности характеристик используемых материалов. Дерево остро нуждается в вентиляции, поэтому между слоем утеплителя и облицовочных материалов обязательно должен быть предусмотрен вентиляционный зазор.

Для этого используется вентиляционная мембрана, стеклоткань и стеклохолст. Даже в том случае, когда утеплительный слой отсутствует, необходим монтаж вентиляционного зазора и ветроизоляции.

Вентилирующий слой должен быть не меньше 6 см в толщину, при этом он должен проходить на всем протяжении внешних стен. Для этого в первом и последнем рядах облицовочного кирпича поделываются отверстия, через которые осуществляется циркуляция воздуха. На нижнем ряду вентиляционные отверстия могут быть проделаны несколькими способами:

• при наличии отверстий кирпичи укладываются набок;
• швы наполовину заполняются строительным раствором;
• делается от 2 до 3 отверстий для закрепления металлической решетки

Важно, чтобы облицовочные работы деревянного дома проводились не сразу после его сдачи в эксплуатацию, а только после усадки сруба. Это может занять разное время в зависимости от выбранного сорта древесины, а также этажности здания, но в среднем усадка занимает 1,5-2 года.

Особенности деревянного дома, обложенного кирпичом

Комбинировать дерево и кирпич достаточно сложно из-за разных эксплуатационных свойств данных материалов. Среди достоинств облицовки деревянного фасада кирпичом можно выделить:

• снижение риска возгорания с наружной стороны здания;
• снижение расходов на отопление;
• защита от влаги, перепадов температур, ветра и других разрушительных факторов внешней среды.

Облицовка кирпичом и свои недостатки, которые могут оказать влияние на выбор облицовочного материла и сказаться на сроке эксплуатации деревянного сруба:

• При нарушениях, допущенных в строительстве вентиляционной системы, в утеплителе может накапливаться влага. Это приводит к развитию плесени и грибка.
• Деревянный дом находится в движении, поэтому его размеры могут меняться. В связи с этим не рекомендуется жестко связывать облицовку и внешние стены и они должны двигаться независимо друг от друга.
• Из-за высокого веса кирпича стоит заранее учитывать нагрузку, которую он будет оказывать на фундамент. Стоит выбирать более высокую марку бетона или делать шире фундаментную ленту.

Если постройка дома еще не началась, то стоит подумать о выборе другого материала для облицовки или для возведения стен, например, на газосилкатные блоки. Использование кирпича в качестве основного отделочного материала оправдано только для старых строений, фасад которых потерял привлекательный вид.

Перед началом работ поверхность наружных стен обрабатываются защитной пропиткой, после чего монтируется обрешетка из деревянного бруса. В ней размещается утеплитель, при этом укладка должна быть плотной и без зазоров. На утеплитель устанавливается ветрозащита и паронепроницаемая мембрана, что предотвращает скопление влаги. Между слоем утеплителя и кирпичной облицовкой стоит оставить зазор не менее 60 мм.

Армировать или нет?

Армирование позволяет добиться большей прочности и устойчивости кладки. При кладке арматура укладывается в каждый пятый ряд, а перевязка делается сеткой с ячейками 50х50 мм. При армировании прутами необходимо укладывать сразу несколько с диаметром 6 мм. Также важно учитывать размер шва: он должен иметь одинаковый размер так, где есть арматура и там, где она отсутствует. Однако для защиты швов от влаги необходима дополнительная обработка. Для этого швы заливаются строительным раствором вровень с кирпичной кладкой. Это предотвращает затекание воды и позволяет продлить срок эксплуатации кладки на несколько лет.

Облицовка дома из ячеистого бетона

Газобетон, пенобетон и газосиликат отличаются небольшим весом, простотой укладки и хорошими показателями паронепроницаемости. Однако эти материалы восприимчивы к воздействию влаги, поэтому требуют обустройство вентиляционного зазора. Его отсутствие может привести к значительному снижению срока эксплуатации, поскольку при понижении температуры скопившаяся влага начнет замерзать и расширяться, запуская цепной процесс разрушения блоков ячеистого бетона. Как и в случае со стенами из деревянного сруба, зазор для вентиляции должен быть не менее 60 мм. Для дополнительной устойчивость проводятся работы по армированию кладки.

Облицовка шлакового или шлаконаливного дома

Дом, построенный из шлака, облицовывается кирпичом только при возникновении трещин. Это происходит в том случае, когда срок эксплуатации материала подходит к концу и он начинает рассыпаться. Еще одним фактором, который приводит к образованию трещин, можно назвать повышенную влажность и отсутствие защитного гидрофобного покрытия.

Облицовка кирпичом не остановит процесс постепенного разрушения материала, но поможет его замедлить. При выборе качественного кирпича и соблюдении установленных правил технологического процесса дом может простоять еще как минимум 8 лет. Для повышения устойчивость специалисты рекомендуют возводить по всему периметру внешних стен каркас, который снизит нагрузку от перекрытия и кровли. Гидрофобизация основной и облицовочной стенки снижает способность материалов поглощать влагу, поэтому обязательна для всех домов из шлака.

О выборе поставщиков и ценах

Цены на кирпич зависят от его вида, качества и конкретного региона. Перед покупкой стоит провести исследование рынка, чтобы найти крупных поставщиков и определить усредненную стоимость. При этом эксперты рекомендуют не экономить на материалах: наличие скидки в размере 15-20% от заявленной стоимости указывает на то что партия долго лежит на складе или имеет низкое качество.

Выбрав поставщика, стоит самостоятельно осмотреть товар. Кирпич должен иметь ровные грани без сколов, трещин и неровностей, а также равномерную окраску. Рекомендуется закупать материал партиями: это позволит снизить закупочную стоимость материала, а также получит кирпич с одинаковыми характеристика и оттенком. Это позволит сделать красивую облицовку и придать фасаду законченный вид.

Технология облицовки дома кирпичом своими руками

Оглавление:

• Основные виды кирпича для обкладки здания
• Материалы и инструменты, необходимые для работ
• Подготовительный этап перед облицовкой
• Выполнение облицовки: последовательность действий
• Некоторые детали, на которые стоит обратить внимание

Из какого бы материала сегодня ни строился дом, у его владельца есть прекрасная возможность сделать здание красивым и стильным. Достаточно произвести обкладку кирпичом строения, например, из тривиального деревянного бревна или пеноблока, и оно своей солидностью будет мало отличаться от дома из благородного камня.

Облицовка дома кирпичом сделает его красивым, стильным, а при желании и использования фантазии неповторимым.

Поэтому сегодня растет число энтузиастов, которых интересует облицовка дома кирпичом своими руками. Многим хочется заняться работой, которая не только делает дома внешне привлекательными, но и позволяет кардинально обновлять их, что особенно актуально для старых зданий с обветшалыми и потрескавшимися стенами.

На самом деле, сделать это не так уж и сложно. Но прежде чем заняться непосредственно облицовкой, необходимо познакомиться с некоторыми теоретическими основами данной операции.

Основные виды кирпича для обкладки здания

Современная индустрия строительных материалов производит большое количество самых разнообразных систем и компонентов для облицовки, в том числе и облицовочного кирпича. Последний представлен широкой гаммой изделий, отличающихся друг от друга по назначению и по технологии изготовления.

Так, кирпичи бывают либо полнотелые, либо пустотелые. Если первый вариант привлекает строителей своей высокой прочностью, то второй вариант окажется незаменим, если заказчик пожелает построить или облицевать дом стройматериалом с повышенной степенью теплоизоляции.

Таким образом, специальный облицовочный кирпич имеет следующие разновидности:

Виды лицевой кладки кирпича.

1. Клинкерный. Изготавливается из специальной глины посредством обжига при температуре 1200°C до полного внутреннего запекания. Благодаря этому производители могут получать материал самых разных фактур и цветовых оттенков. Еще характеризуется высокой степенью прочности и сопротивляемости к износу.
2. Керамический. Применяется для облицовки самых разных по назначению и архитектуре строений. Широкое применение заслужил своим оригинальным внешним видом. Обкладка таким кирпичом дает возможность формировать на стенах домов декоративные узоры и настоящие картины.
3. Глазурованный. Свое название данный кирпич получил из-за специальной глазури, которую наносят на его поверхность в процессе производства. Такое покрытие существенно разнообразит внешний вид возводимых стен, одновременно облицовка дома приобретает привлекательную объемность.
4. Гиперпрессованный. Относительно новый вид кирпича. Состоит он из известняка и цемента и изготавливается без использования обжига. Обладает отличной прочностью и выглядит очень красиво. Единственное препятствие для его максимально широкого применения в строительстве довольно высокая стоимость.

При всем своем различии все указанные виды схожи друг с другом в том, что имеют относительно небольшой вес. Благодаря этому облицовка дома кирпичом ненамного утяжеляет массу каркаса здания. При этом он очень эффективен как защита от атмосферных осадков, а при устройстве между несущей стеной и облицовочным слоем воздушного зазора как достаточно эффективный утеплитель.

Материалы и инструменты, необходимые для работ

Для удобной отделки дома кирпичом потребуются следующие инструменты:

Места применения облицовочного керамического кирпича.

• емкости для раствора,
• бетономешалка (на случай работы с большими объемами раствора),
• мастерок,
• шаблон (для экономного расходования раствора при кладке кирпича),
• угловая шлифмашина (болгарка) (для аккуратного разрезания кирпичей),
• измерительно-разметочные приспособления (линейка, отвес, строительный уровень, мерило),
• строительные козлы.

Кроме указанных инструментов, возможно использование и других приспособлений и дополнительных подсобных средств.

Подготовительный этап перед облицовкой

Подготовка к кирпичной отделке уже построенного дома начинается еще в магазине стройматериалов. Приобретать необходимый объем кирпича, лучше уже имея на руках точный расчет количества камней.

Причем для недопущения каких-либо неприятных неожиданностей желательно покупать его столько, чтобы образовался излишек минимум в 10% от общего объема. В противном случае материала может просто не хватить, а покупать дополнительный объем значит рисковать получить кирпичи из другой партии, то есть несколько другого цветового тона и фактуры, что сразу же становится заметным и вредит общему впечатлению.

Но и после покупки не стоит торопиться начинать работать непосредственно с облицовочным раствором. Опытные мастера советуют вначале произвести пробную сухую обкладку без применения раствора. Это даст возможность сразу увидеть несколько нюансов, которые будет слишком поздно корректировать, когда раствор уже замешан.

Облицовочная кладка в пол-кирпича стены из пеноблока.

Главное, что дает такая проба, это ясная картина того, насколько хватает купленного кирпича, не надо ли делать каких-либо обрезок. Благодаря предварительной обкладке, можно легко выявить серьезные дефекты и скрытый брак. Кстати, обнаружить изъяны можно и без полного обкладывания всего здания, порой достаточно выложить пробный фасад площадью 1-2 м2.

Когда же материал по объему, фактуре и цвету подобран идеально, можно его уже непосредственно готовить к кладке. Для этого перед началом работы кирпич на непродолжительное время погружают в воду. Смачивая его таким образом, обеспечивают в дальнейшем необходимое качество кладки. Ведь сухой облицовочный кирпич слишком быстро забирает влагу от раствора, из-за чего прочность возводимой стены значительно ухудшается.

Говоря о подготовительных операциях перед монтажом внешней стены, нельзя не упомянуть и о самом растворе, так как от данного компонента зависит очень многое.

Надо внимательно отнестись к возможным рекомендациям производителей кирпича, которые в настоящее время нередко снабжают свою продукцию инструкциями относительно применения или изготовления раствора, наиболее подходящего для качественной кладки. Но можно и прислушаться к испытанным правилам самостоятельного изготовления раствора, тем более что они совсем несложные.

Кирпичная облицовка деревянных стен.

В частности, чтобы приготовить подходящую смесь, необходимо использовать цемент марок 300 или 400. Смешивать эти марки с просеянным песком следует в соотношении 1:3 и 1:4 соответственно. При этом вода подбирается таким образом, чтобы в ней было как можно меньше растворимых солей и прочих минеральных примесей.

После смешивания всех составных частей раствора остается проследить, чтобы он получился достаточно плотной консистенции. Если сделать раствор более жидким, то кирпич может просто поплыть, и всю кладку придется переделать.

Выполнение облицовки: последовательность действий

Кирпичную кладку не стоит начинать в морозный или дождливый день. Для качественного выполнения этого ответственного дела лучше подождать наступления тепла и сухой погоды.

И всегда, начиная, продолжая и заканчивая работу, надо помнить, что дополнительная отделка кирпичом готового дома является в первую очередь способом облагородить его внешний вид.

Поэтому так важно все делать аккуратно и точно, представляя последствия этой работы.

А начинается она выкладыванием стартового ряда по всему опоясывающему периметру дома. Нетрудно понять, насколько важно качество самого нижнего слоя кирпича, который будет задавать стройность и устойчивость всей стене. Здесь можно даже потратить больше времени на тщательные измерения точности кладки, и они ни в коем случае не будут лишними.

Раствор лучше наносить на кирпичный ряд с помощью специального шаблона. Этот инструмент дает возможность экономно использовать материал, избегать загрязнения кирпича, что особенно важно при декоративной отделке.

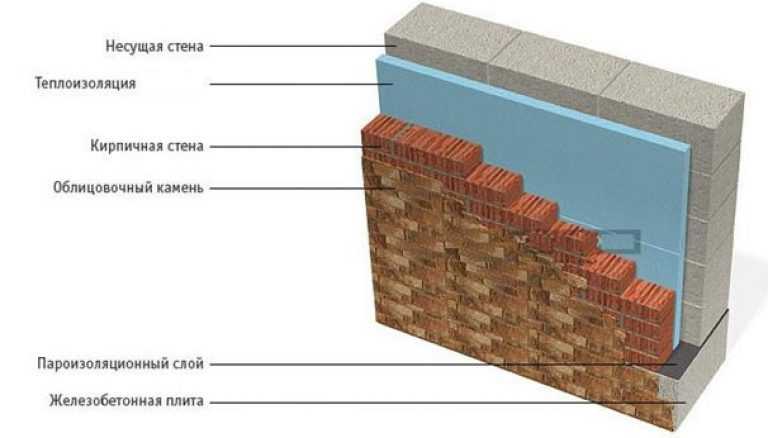

Схема облицовки стены из керамических блоков с теплоизоляцией.

После этого по обоим краям кирпичного ряда выкладывается 4-5 уровней кирпича, которые образуют маяки. Натянув нитку между ними, можно спокойно и быстро выкладывать следующие ряды, постоянно ориентируясь по нитке. Также постоянно, с небольшими интервалами, на протяжении всей работы следует с помощью линейки и уровня проверять горизонтальность рядов и вертикальность возводимой стены.

После выравнивания кирпичных рядов с самым верхним маяком устройство новых маяков следует повторить. И так до тех пор, пока не будет построена целиком вся стена здания.

На протяжении всего процесса кладки нельзя забывать о важных технологических «мелочах». В частности, необходимо часто перед выкладыванием кирпичей на стену перемешивать цементный раствор. Это делается для того, чтобы песок в растворе не смог осесть, в противном случае смесь будет плохо скреплять кирпичи друг с другом.

Также большого внимания требуют к себе швы между кирпичами. Конечно, они должны быть ровными. Каменщик обязан следить за тем, чтобы их толщина находилась в пределах 10-12 мм.

Особый момент тонкий вентиляционный зазор между внутренней несущей стеной здания и внешней стеной из фасадного кирпича. Он предохраняет дом от холода, сырости и появления грибка и должен быть обязательно предусмотрен при возведении дополнительной стены. Для естественной циркуляции воздуха в зазоре во втором снизу ряду облицовочной кладки устраивают небольшое отверстие, закрыв его сеткой (решеткой).

По окончании каменных работ свежую кладку рекомендуется укрыть от атмосферной влаги полиэтиленовой пленкой.

Некоторые детали, на которые стоит обратить внимание

Виды швов.

Облицовывать фасады следует одним выбранным заранее способом с начала и до конца работы. Смена способов может навредить внешнему виду здания.

После начала кладки следует забыть об экспериментах с раствором.

Случайные брызги раствора необходимо сразу же удалять с декоративного кирпича. С засохшим раствором сделать это будет намного сложнее.

Рекомендуется заранее запастись специальной пропиткой, с помощью которой можно будет удалять возможные белесые налеты соли на свежей кирпичной стене.

Выполнение этих несложных правил устройства кирпичной облицовки поможет любому владельцу дома сделать свое жилище ярким и неповторимым.

Тонкая стеновая система Tech | Brickworks Supply

Тонкая стеновая система | Поставка кирпичного завода

Перейти к навигации перейти к содержанию

Glen-Gery Thin Tech® — это механическая опорная и разделительная панель для тонкой кладочной облицовки. Самая прочная и долговечная система панелей из тонкого шпона из когда-либо разработанных. Каждый тонкий кирпич, плитка или камень поддерживается нашими запатентованными опорными связями, которые механически соединяют каменную облицовку с панелью.

Панель Thin Tech Classic

Thin Tech Classic представляет собой самую тонкую и эластичную опорную конструкцию из каменной кладки, специально разработанную для размещения тонкого кирпича. Серия Classic работает в сочетании с традиционным раствором для закрепления шпона.

Панель Thin Tech Elite

Thin Tech Elite — это самая передовая из когда-либо разработанных систем поддержки каменной кладки. Он обладает всеми преимуществами серии Classic, но с улучшенными характеристиками продукта: превосходный дренаж, вентиляция, выравнивание давления и прочность сцепления.

Тонкая технология	Руководство по установке (на английском языке)	Руководство по установке (на испанском языке)



Классические характеристики	Классическая гарантия	Элитные очки	Элитная гарантия



Для опоры не требуются ни задние углы, ни фундаменты. Панели крепятся с помощью винтовых креплений, поставляемых Glen-Gery.

Крепежные элементы Thin Tech доступны в длинах, позволяющих легко разместить установку с изоляцией из жесткого пеноматериала толщиной до 3 дюймов.

Пространство 3/8 дюйма, созданное каналами панели Thin Tech Elite, может устранить необходимость во втором слое WRB . В качестве альтернативы с панелями Thin Tech Classic можно использовать дренажный мат.

Запатентованные угловые опорные стяжки механически прикрепляют каждый блок к панели через растворный шов без каких-либо дополнительных действий со стороны установщика и без необходимости в специальных блоках с прорезями или специальной текстуре задней поверхности, такой как шпонка или ласточкин хвост.

Доступные отчеты включают сопротивление проникновению воды (ASTM E331), характеристики конструкции (прогиб ветровой нагрузки ASTM E330), прочность сцепления при сдвиге (ASTM C297), прорыв крепежа, извлечение крепежа (ASTM D1037) и коррозионную стойкость (соляной туман, ASTM B117) и другие данные. Соответствует NFPA 285.

 Стандартные панели Thin Tech подходят для кирпичной кладки различной толщины от 1/2 дюйма до 1-1/4 дюйма и высоты от 2-1/4 дюйма до 11-5/8 дюйма. Панели для блоков высотой до 24 дюймов доступны по специальному заказу для ограниченного применения.

Введите 5-значный почтовый индекс

Использовать мое текущее местоположение

Вы сейчас просматриваете:

Техническое предупреждение

: анкерный шпон с кирпичными связями – проблема вне поля зрения!

Автор: Реми Керн – Полевой консультант – Уровень 4 Атлантическое побережье.

Воздушная полость между кирпичом и наружной стеной помогает свести к минимуму проникновение влаги в дом, а также обеспечивает размещение структурного соединителя облицовочного кирпича, также известного как кирпичная стяжка. Наиболее распространенной формой конструкционного соединителя является стяжка из гофрированного кирпича, поэтому многие фотографии и примеры, на которые ссылаются в этой статье, относятся именно к ней. Однако мы также обсудим другие доступные типы коннекторов. Некоторые из наиболее частых поломок кирпичной облицовки связаны с некачественной установкой кирпичных стяжек. К ним относятся:

• Выдвижение крепежа в зонах повышенной сейсмичности и регионах, подверженных агрессивным погодным условиям.
•  Коррозия крепежа и кирпичной стяжки из-за использования неоцинкованного материала или продукта, не подходящего для региона установки.
• Плохое сцепление с раствором из-за некачественной техники укладки или качества раствора.

Эти поломки кирпичных стяжек могут привести к катастрофическому обрушению облицованного кирпичом фасада, что может привести к серьезным телесным повреждениям или даже смерти. Обрушение может привести к повреждению соседних конструктивных элементов здания, особенно если облицовка находится над какой-либо частью здания, например, над стеной второго этажа над низкой крышей. Кроме того, потеря оболочки подвергает WRB потенциальному повреждению как во время обрушения, так и от воздействия элементов после обрушения. Кирпичная кладка также является одним из самых дорогих покрытий для замены.

Чтобы лучше разобраться в упомянутых недостатках, начнем с основных требований к анкерным фанерным кирпичным стяжкам. Жилые кирпичные стяжки обычно имеют ширину 7/8 дюйма и длину от 6 до 8 дюймов, гофрированные металлические полоски из горячеоцинкованной или нержавеющей стали (требуется в пределах 3000 футов от береговой линии), прикрепленные к внешней стене жилого дома. Стяжки обеспечивают поддержку кирпичной облицовки, передавая боковые сейсмические и ветровые нагрузки на наружные несущие стены. Они крепятся к стене с помощью обычных коррозионностойких гвоздей минимального размера 8d или в соответствии со спецификациями производителя – в зависимости от того, что больше. Примеры типичного галстука и застежки показаны ниже в Приложениях 1 и 2:

Приложение 1. Типовая стяжка из гофрированного кирпича

Приложение 2. Подходящий тип и размер гвоздей

Часто установщик кирпича будет использовать любой крепеж, который наиболее экономичен и легко доступен. Хотя эта целесообразность экономит время и деньги установщика и строителя в краткосрочной перспективе, потенциальный риск дорогостоящих судебных разбирательств по дефектам намного перевешивает эту первоначальную экономию. Неправильный выбор крепежа часто приводит к преждевременному разрушению конструкции задолго до того, как будет достигнут ожидаемый срок службы конструкции. На рисунках 3-5 показаны примеры неправильной установки крепежа:

Приложение 3 – Неправильный размер крепежа

Приложение 4 – Используется некоррозионностойкий крепеж. Крепеж уже подвержен коррозии

Экспонат 5 – Кирпичная стяжка с некоррозионностойким крепежом готова к установке

Спецификации производителя могут предусматривать или превышать требования кодекса. Эти руководящие принципы следует изучить и соблюдать вместо минимального стандарта, установленного Советом по международным нормам (ICC) посредством Международного жилищного кодекса (IRC), Международного строительного кодекса (IBC) или другого руководящего органа юрисдикции.

Минимальные требования к кирпичным стяжкам и крепежным элементам для нового жилищного строительства основаны на требованиях правил, изложенных в разделе R703.7.4 Anchorage IRC 2012 года. В соответствии с разделом R703.7.4 «Кладочная облицовка должна быть прикреплена к стойкам несущей стены с помощью коррозионностойких металлических стяжек, заделанных в строительный раствор или цементный раствор и заходящих в облицовку не менее чем на 1-1/2 дюйма (38 мм), не менее чем 5/8-дюймовый (15,9 мм) раствор или цементный раствор до наружной поверхности. Кирпичный шпон должен соответствовать таблице R703.7.4». В соответствии с таблицей минимальный размер стандартного гвоздя — 8d. Согласно сноске «b» в таблице, гвоздь должен «иметь антикоррозионное покрытие, подходящее для установки, в которой он используется, или быть изготовленным из материала, не подверженного коррозии». В D ₀ , D ₁ или D ₂ категории сейсмостойкости гвоздь также должен иметь кольцевой стержень в соответствии с примечанием «а» для ног. См. Приложение 6 для более подробной информации:

Приложение 6 — часть таблицы 6703.7.4 из IRC 9 2012 г.0090

В разделе R703.4.1 IRC 2012 г. дополнительно указывается, что стяжки из гофрированного кирпича должны располагаться на расстоянии не более 32 дюймов по горизонтали и 24 дюймов по вертикали, а общая площадь опоры не должна превышать 2,67 квадратных футов. Из-за требований к максимальной площади в квадратных футах допустимое расстояние по вертикали будет варьироваться в зависимости от расстояния между стойками, которое будет определять подходящее расстояние по горизонтали. Например, вам понадобится кирпичная стяжка через каждые 16 дюймов (по вертикали) при использовании 24-дюймового расстояния между стойками и максимальная 24-дюймовая вертикальная установка при 16-дюймовом расстоянии между центральными стойками. Кроме того, исключение, следующее за IRC R703.4.1 2012 г., гласит: «В ​​категории сейсмостойкости D ₀ , D ₁ или D ₂ или таунхаусы в категории сейсмостойкости C или в районах с силой ветра более 30 фунтов на квадратный фут (1,44 кПа), каждая стяжка не должна поддерживать более 2 квадратных футов (0,2 м ² ) площади стены». Приложения 7 и 8 демонстрируют правильную установку кирпичных анкеров по сравнению с неправильной установкой кирпичных анкеров:

Экспонат 7 — Кирпичные анкеры правильно расположены по вертикали, не превышая 24 дюймов

Основная проблема, связанная с укладкой кирпичных стяжек, связана с установкой стяжек до начала укладки кирпича. Эта практика является результатом того, что местные юрисдикции требуют визуального осмотра всей установки стяжки перед покрытием, а также того, что установщики пытаются использовать свое время максимально эффективно и с минимальными затратами.

Экспонат 8 – Кирпичные связи, установленные беспорядочно и с большим шагом

Быстрый монтаж может привести к тому, что анкерные стяжки будут расположены слишком далеко друг от друга, а анкерные стяжки не будут должным образом прилегать к кирпичу. Из-за неправильного совмещения с кирпичом кирпичные стяжки могут изгибаться таким образом, который не соответствует рекомендациям производителя и общепризнанным отраслевым стандартам. Кроме того, важно убедиться, что стяжки встроены в каркас, а не только во внешнюю обшивку и изоляционную пенопластовую плиту. Несоблюдение этих шагов создаст более высокий риск последующего сбоя системы.

Доказательство 9 – Кирпичная стяжка чрезмерно согнута для установки между слоями кирпича

Доказательство 10 – Кирпичная стяжка должна быть согнута более чем на 90 градусов для установки

Данная профилактика надлежащая передача боковых нагрузок, вызванная неправильным монтажом, может привести к тому, что секции будут иметь чрезмерный изгиб по сравнению с предполагаемой конструкцией. Свидетельством этого может быть горизонтальное и гребенчатое растрескивание растворного шва, которое может ослабить связь с кирпичной стяжкой, что, в свою очередь, может привести к частичному или полному разрушению кирпичной облицовки. В отчете № NSEL-016 о сейсмических характеристиках анкерной кирпичной облицовки Ньюмаркской лаборатории проектирования конструкций (NSEL) указано, что изгиб анкерной облицовки должен составлять 90 градусов и максимальное расстояние от 5/32 дюйма до 1/2 дюйма от поддерживающего крепежа, как показано ниже:

Приложение 11. Правильная установка стяжек внутри слоя раствора. Промышленным стандартом является поддержание минимального зазора 5/8 дюйма от поверхности строительного раствора для защиты стяжки от коррозии. В приложении Федерального агентства по чрезвычайным ситуациям (FEMA) к справочному отчету о восстановлении после ураганов в регионах с сильным ветром четко показаны указанная глубина заделки, покрытие, положение и угол изгиба, как показано на Приложениях 12 и 13:

Доказательство 12 – Изгиб стяжки на шляпке гвоздя

Доказательство 13 – Заделка стяжки

Применение кирпичных стяжек в полевых условиях часто на первый взгляд может показаться правильным, но при более тщательном при тщательном изучении обычно наблюдаются несоответствия этим стандартам. На рисунках ниже показаны некоторые основные недостатки установки. Ниже на Экспонат 14 показана стяжка, которая слишком сильно отошла от крепежа и, следовательно, продемонстрировала недостаточное заглубление кирпича в раствор:

Приложение 14 – Связанная галстука слишком далеко от застежки

ниже, показатель 15 представляет собой противоположное условие из Приложения 15. В Приложении 16 галстук слишком близко к гвозду, что означает, что слишком много стяжка находится в растворном шве, выходит слишком далеко к лицевой стороне кирпича и не имеет необходимого покрытия раствором 5/8 дюйма:

Экспонат 15 — стяжка согнута слишком близко к крепежному элементу

На рис. 16 стяжка имеет правильную посадку, но изгиб по-прежнему находится на максимально допустимом расстоянии от застежки.

Приложение 16 – Изгиб находится слишком далеко от крепежа

Одной из наиболее распространенных проблем, с которыми мы сталкиваемся в полевых условиях, является коррозия анкеров из-за некачественного или неправильного выбора или применения продукта. Еще одна серьезная проблема, исторически связанная с гофрированными кирпичными шпалами, заключается в том, что анкеры могут реагировать на соединения в растворе, вызывая коррозию анкера. Изгиб самой стяжки может привести к появлению трещин и отслаиванию оцинкованного покрытия, способствуя ускорению коррозии в ключевом месте. Хотя гофрированная кирпичная стяжка является наиболее часто устанавливаемым кирпичным анкером в домах на одну семью, существуют и другие типы анкеров, состоящие из 9провод калибра (США), используемый в качестве точки соединения; с узлом крепления к раме, который позволяет тросу иметь некоторый механический люфт, чтобы обеспечить соединение под углом 90 градусов, которое максимизирует передачу поперечной нагрузки. Наиболее распространенные альтернативы деревянному каркасному строительству проиллюстрированы в Технических примечаниях по кирпичному строительству Ассоциации кирпичной промышленности — Выпуск 28. См. Приложение 17 ниже для различных типов кирпичных анкеров, предназначенных для использования на деревянных каркасных конструкциях:

Приложение 17. Кирпичные анкеры для деревянного каркаса

Кроме того, доступны гофрированные анкеры большей толщины, которые можно приобрести согнутыми под углом 90 градусов до процесса цинкования, что снижает вероятность преждевременного разрушения из-за коррозии.

Заключение

В конечном счете, не существует простого решения многочисленных проблем, связанных с установкой стяжек из волнистого кирпича. Тем не менее, существуют варианты, которые следует учитывать, чтобы свести к минимуму потенциальный риск, связанный с выбором анкерного кирпичного шпона в качестве облицовочного материала. Создание надлежащих внутренних и/или сторонних программ обеспечения качества, а также обеспечение непрерывного образования для продавцов может помочь свести к минимуму человеческие ошибки при установке продукта. Выбор превосходных продуктов по сравнению с более экономичными вариантами может помочь значительно снизить вероятность преждевременного выхода из строя системы крепления. Включение комбинации этих методов поможет значительно сократить потенциальные судебные разбирательства, связанные с анкерным облицовочным кирпичом.

ОБ АВТОРЕ

Реми Керн — полевой консультант четвертого уровня, старший специалист по оценке рисков и рецензент технического плана в компании Quality Built.
