Винтовые сваи монтаж своими руками: Монтаж винтовых свай своими руками: видео, технология, инструкция

Содержание

Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.

ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.

ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.

Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ

Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).

НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:

  • Сейсмическая активность в районе (длина сваи от 4 метров).
  • Залегание твердого грунта (зависит от его состава, определяется испытаниями).
  • Нормативы СНиП для регионов.

Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

  • Бурение. Ручным буром делается скважина, в которую помещается свая.
  • Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

  • Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
  • Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ

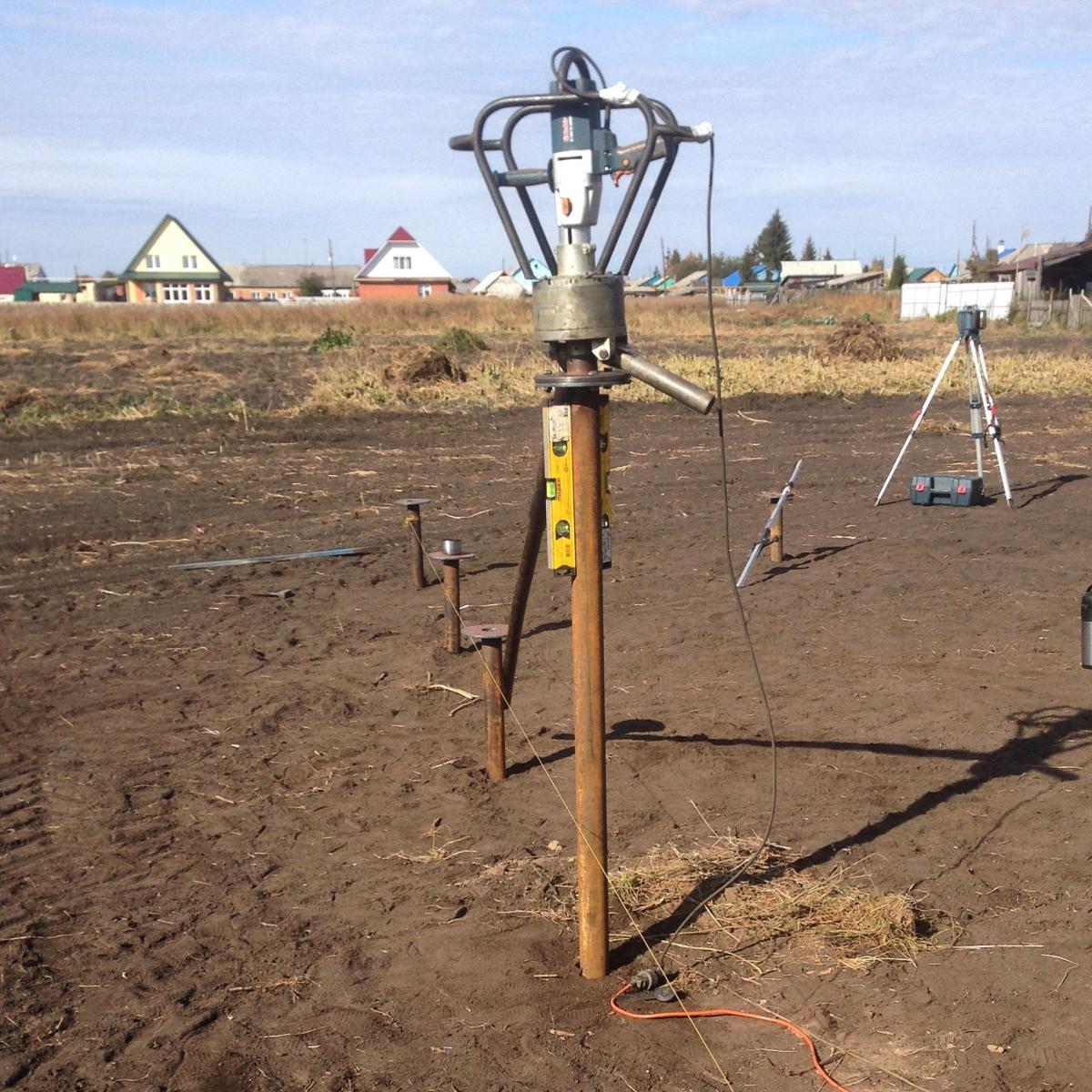

Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.

ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ

Обратите внимание на: плюсы и минусы винтовых свай

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1.5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ

  • Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
  • Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

ОБРЕЗКА СВАИ БОЛГАРКОЙ

ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ

ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ

ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:

ВИНТОВЫЕ СВАИ ОТ ООО "БОГАТЫРЬ"

Компания профессионально занимается свайными работами в центральном регионе России. ООО "Богатырь" располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене - гарантирована!

Наши услуги

Наша компания "Богатырь" базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи - своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т.е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

  1. Установка винтовых свай
  2. Выравнивание свайно-винтового фундамента по горизонту
  3. Обвязка винтовых свай
Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

  1. На вкрученную сваю одевается муфта и выравнивается.
  2. Муфта прихватывается сварочным аппаратом к винтовой свае.
  3. Сверху в муфту вставляется следующая свая.
  4. Все швы качественно провариваются.
  5. Места сварки тщательно обрабатываются антикоррозийными материалами.
Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше - специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять "по шнуру". Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

  1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
  2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
  3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
  4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
  5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
  6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
  7. Если расчетная глубина заложения свайно-винтового фундамента значительная - 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
  8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Монтаж винтовых свай своими руками: как закрутить

От качества фундамента зависит надежность и долговечность всей постройки. Строительство дома на винтовых сваях можно вести на неустойчивых грунтах, в подтопляемой зоне, на участке со сложным рельефом, в сейсмически активных районах.

Эта технология является одной из самых экономически выгодных. Достаточно легко осуществить монтаж винтовых свай своими руками. Из этой статьи можно почерпнуть информацию, как правильно установить винтовые сваи, чтобы постройка служила долгие годы без ремонта.

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Завинчивание винтовых свай не под силу одному человеку, для выполнения работ понадобятся подсобные рабочие.

С чего начать

Для определения типа грунта необходимо вынуть почву с глубоких слоев

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

При обнаружении обводненного участка нужно расположить сваи для винтового фундамента так, чтобы его обойти.

Препятствия для монтажа

Крупные камни в почве означают, что место не подходит для вкручивания свай

Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

  • наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
  • залегание в грунте бетонных конструкций от старых построек;
  • корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Определяем длину сваи

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м

Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

В сейсмически активных районах длина скважины должна быть не менее 4 м. Приобретают опоры на полметра длиннее расчетных. Лучше потом обрезать излишек, чем в процессе бурения, окажется, что длины сваи не хватает.

Выбор правильного диаметра

Изготавливаемые в производстве диаметры свай и их назначения указаны в таблице:

ДиаметрНазначение
15,7 смПодходят для монтажа забора из сетки рабицы.
27,6 смИспользуют в качестве опор для бетонных заборов, небольших построек хозяйственного назначения, дачных домиков.
38,9 смПодходят для строительства одноэтажных домов. Одна такая свая может выдерживать нагрузку от 3 до 5 тонн.
410,8Применяют в строительстве домов в 2 этажа из легких строительных материалов. Опора такого диаметра способна выдержать нагрузку от 5 до 7 тонн.

Расчет массы дома

Рассчитывают общий вес всех строительных и отделочных материалов, которые будут применять при возведении. Берут в расчет предположительный максимальный вес мебели, предметов быта, людей, которые будут находиться в доме. Рассчитывают массу ванной или бассейна с учетом того, что резервуар будет наполнен водой.

Учитывают нагрузку снежного пласта, который может лежать на крыше в зимнее время. Этот показатель рассчитывают по карте в зависимости от региона:

Расчет количество свай

Количество опор, которые понадобятся для устройства основания, будет зависеть от проекта и несущей нагрузки дома.

Нормативные требования:

Материал постройки и др. факторыРасстояние между опорами
1Каркасные и деревянные домаНе более 3 м
2Дом из пеноблоков, газоблоков и др. легких материаловНе более 2 м

При ведении строительства в климатической зоне с сильными ветрами расстояние между опорами уменьшают до 2,5 м.

Количество свай рассчитывают по формуле: складывают все возможные нагрузки, а полученное значение делят на несущую нагрузку одной сваи.

Правила размещения свай

Сваи размещаются по углам будущей конструкции и по центру несущих конструкций

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:

Если проектом предусмотрены колонны или камин, под ними обязательно должна находиться опора.

Разметка на местности

Переносят план расстановки опор с чертежа на местность.

Места установки намечают деревянными брусьями с заостренным нижним концом (для более легкого заглубления в грунт), между кольями протягивают бечевку по всему периметру постройки и диагоналям.

Нужно, чтобы разметка периметра и диагоналей фундамента из винтовых свай располагалась строго по плану.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

  • толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
  • рулетка, магнитный уровень;
  • лопата, лом, кувалда, молоток;
  • мел или маркер;
  • деревянные колышки или прутья арматуры;
  • болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

  1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
  2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
  3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
  4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
  5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
  6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
  7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

При строительстве дома на свайно-винтовом фундаменте нужно четко придерживаться технологии установки винтовых свай.

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

  • в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
  • устанавливают конструкцию с установленным в ней механизмом на размеченное место;
  • к гидровращателю крепят рычаг, конец которого укрепляют на земле;
  • включают станцию, она начинает ввинчивать опору.

Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

Технология вкручивания винтовых свай - СВАЙНОЕ ДЕЛО

Многие стремятся сэкономить и выполнить закладку свайного фундамента самостоятельно. Для этого нужно знать, как закрутить сваи своими руками. Есть несколько различных технологий закручивания, и очень важно подобрать оптимальный вариант.

Специфика анализа грунта

На начальном этапе необходимо произвести анализ грунта. Свайный фундамент можно заложить в сильно обводненную почву, поэтому перед основными работами требуется определить уровень грунтовых вод. Если в распоряжении имеются актуальные данные из геологических справочников, то можно ими воспользоваться. Более точную информацию специалисты получают в ходе пробного бурения. Этот способ помогает определить глубину залегания твердых слоев грунта. На этом же этапе можно произвести разметку участка, сделав в грунте направляющие приямки.

О расчетах параметров свай

При расчетах учитывается тип возводимого объекта и его предполагаемый вес. Сваи диаметром в 47 и 76 миллиметров применяются при строительстве ограждений и укреплений. Для возведения легких построек и каркасных домов используются сваи, диаметр которых равен 79 миллиметров. Сваи диаметром 108 миллиметров выдерживают вес до трех с половиной тонн и подходят практически для любых построек, кроме каменных сооружений. Масса возводимых малоэтажных домов высчитывается с учетом их габаритных размеров, веса стен и различных конструктивных элементов.

Длина свай определяется в зависимости от уровня расположения подошвы роставерка, расположения подземных вод, глубины промерзания грунта, массы и габаритных размеров возводимого строения. Чаще всего используются сваи, длина которых составляет от двух до двух с половиной метров.

Необходимое количество свай и расстояние между ними рассчитываются с учетом:

  • Формы фундамента;
  • Характера и величины действующей нагрузки;
  • Вида и свойств грунта на участке.

Используемые для закручивания свай инструменты и приспособления

Для закручивания винтовых свай вручную используются следующие инструменты:

  • Лопата;
  • Уровень или рулетка;
  • Кувалда или молоток;
  • Арматура и колышки или шпагат, чтобы осуществить разметку;
  • Лом;
  • Запасные круги или болгарка, чтобы выравнивать вкрученные сваи по высоте;
  • Выполняющие функции рычагов трубы;
  • Маркер, чтобы делать необходимые отметки на арматуре или колышках.

Отверстие под сваю можно сделать садовым буром. Его диаметр должен быть меньше диаметра используемых свай. Бур помогает выявить в грунте камни и другие помехи, проверить структуру грунта.

О технологии вкручивания свай

Сначала необходимо выполнить разметку расположения опор в соответствии с произведенными расчетами. Расстояние между двумя соседними сваями не должно превышать трех метров.

Непосредственно монтаж винтовых свай включает в себя следующие разновидности работ:

  • Бурение лунок по сделанной ранее разметке. Выполняется садовым буром. Глубина шурфов должна быть меньше длины сваи. В некоторых случаях закручивание свай производится без пробного бурения. Это несколько осложняет процесс, но помогает избежать разрыхления грунта;
  • Закручивание. Свая помещается в пробуренную лунку и в нее продевается лом. Затем происходит завинчивание. Необходимо следить, чтобы оно было выполнено без смещения. При достижении плотных слоев грунта используются рычаги, чтобы равномерно распределялась сила воздействия. Для вкручивания сваи в грунт понадобится три человека. Двое из них будут заниматься непосредственно закручиванием, а третий –следить, чтобы не происходило отклонений. Установку свай начинают с угловых опор. Продвигаться следует строго по периметру;
  • Выравнивание. Вкрученные сваи обрезаются по высоте и выравниваются с помощью нивелира. Обычно обрезают около 10 сантиметров сваи, что совпадает по длине с не имеющим несущей способности технологическим отверстием;
  • Бетонирование. Сваи заливают бетоном. Сваи заливают бетоном, чтобы усилить фундамент и не дать коррозии появиться на внутренней поверхности металла. Рекомендуется использовать песок, не содержащий посторонних примесей и марку цемента, которая будет не ниже, чем М50.

Если свая отклонилась вбок в процессе закручивания, то ее следует извлечь и завинтить заново. В случаях, когда имеет место высокое сопротивление грунта, необходимо обеспечить дополнительную нагрузку, которая будет давить на опору сверху.

Закрутить сваи самостоятельно – реально, но лучше все же обратиться к квалифицированным и опытным специалистам. При заказе установки свай в специализированных фирмах клиенты получают реальную гарантию качества выполненных работ.

Как мы делаем монтаж свайного фундамента

Поделиться статьёй:

Установка свайно-винтового фундамента зимой своими руками

Если грунтовые воды расположены близко или на участке пучинистый тип почвы, возникает необходимость в более устойчивом типе основания для дома. В таком случае оптимальным вариантом будет установка свайно-винтового фундамента. Тогда можно не бояться, что весной произойдёт неравномерная усадка постройки. Это одновременно и практичный, и недорогой способ сделать надёжное основание. Но для того, чтобы продлить срок его службы, нужно соблюдать технологию монтажа, особенно, если строительные работы проводятся в холодное время года.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Как выглядитКогда используется
Одиночные сваиСлужат для поддержки отдельных элементов. Часто применяются, когда нужно достроить что-либо к готовому зданию
Стандартный фундаментПодходит под колонны, главные элементы здания
Свайные лентыНаходятся под стенами дома
Свайное полеПрименяется при возведении тяжёлых конструкций

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

  1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
  2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
  3. К возведению дома можно приступать сразу после установки оголовка.
  4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
  5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
  6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

  1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
  2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
  3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Технология установки свайно-винтового фундамента

Его монтируют в местах, которые не годятся под ленточное основание. К таким участкам относятся:

  • территории с глубоким уровнем промерзания почвы;
  • грунты со сложным рельефом;
  • места с повышенной влажностью;
  • территории, на которых уже есть обустроенный ландшафт;
  • участки, на которых запрещены земляные работы.

Сваи также подходят для замены фундамента или его реконструкции. Процесс монтажа проходит в несколько этапов.

Расчёт нагрузки и количества материалов

Перед началом строительных работ нужно произвести точные расчёты. Тут нужно обратить внимание на следующие моменты:

  • нагрузку, что способна выдержать каждая свая;
  • вес всего здания;
  • уровень промерзания грунта.

Далее просчитывается количество опор, промежуток между ними. Также необходимо знать глубину монтажа. Все величины нужно брать с запасом. Чтобы узнать точные параметры, лучше привлечь специалиста, который на основании проекта дома сделает необходимые расчеты. При этом нужно учитывать, что если грунт слабый и подвижный, нагрузка на одну сваю должна быть маленькой. Тогда понадобится больше материала.

Расчёт количества свай

Выполнение раскладки

Сваи распределяют и раскладывают по всей длине основания дома либо намечают места для их установки. Делается это для того, чтобы проверить насколько количество материала соответствует предварительным расчетам. Тогда не останется лишних элементов и не возникнет ситуации с их нехваткой.

Подготовка к раскладке

Промежуток между ними должен быть соразмерным количеству свай, чтобы они равномерно распределились по всему участку. Для домов из пеноблока или дерева достаточно придерживаться расстояния в 1-2 м, а для более тяжёлых конструкций его сокращают минимум вдвое.

Далее выполняется установка углов. Между ними натягивается шнур. Когда дело дойдёт до монтажа очередной сваи, шнур в этом месте снимается. Это нужно в целях безопасности, чтобы во время углубления сваи не споткнуться об него и не травмироваться.

Установка углов

Обратите внимание! Во время монтажа нельзя допускать серьёзных отклонений от прямой линии. Максимально допустимое отклонение – 2-3 см. Если оно будет больше, его будет трудно загладить и это затруднит процесс обвязки.

Подготовка почвы

Чтобы облегчить установку фундамента, нужно в местах монтажа свай убрать верхний слой грунта, покрытый растительностью. Для этого используется бур с диаметром меньше, чем сама лопасть. Тогда свая проще вкручивается в землю.

Снятие почвы под опоры

Если нет возможности достать бур, эти манипуляции можно проделать штыковой лопатой. Подготовить грунт можно после выполнения раскладки или одновременно с ней.

Монтаж винтовых свай

При их установке своими руками рекомендуется делать это втроём или вчетвером. 2-3 человека могут отвечать непосредственно за вкручивание, а один – смотреть, чтобы свая вошла в грунт в строго вертикальном положении.

Наверху у сваи есть отверстия, в которые вставляют железные трубы. Они выполняют роль рычагов, когда несколько рабочих ходят вокруг сваи, ввинчивая этот элемент в землю. Для контроля за положением сваи используются специальные уровни, имеющие магнитные основания. Их крепят в двух местах непосредственно на сваю.

Отверстия под крепление труб

Когда глубина закладки фундамента превышает длину сваи, её наращивают. Для этого используют муфту, диаметр которой больше диаметра самой сваи.

Термоусадочная муфта для свай

Делается это в определённом порядке:

  1. На ввинченную в землю сваю надевают муфту. Выравнивают её.
  2. Фиксируют муфту при помощи сварки.
  3. Сверху вставляют следующую сваю.
  4. Тщательно заделывают швы сварочным аппаратом.
  5. Участки, на которых применялась сварка, обрабатывают средством от коррозии.

Если есть ещё отклонения, сваи выравнивают.

Цены на винтовые сваи

Сваи винтовые

Видео — Закручивание винтовых свай вручную

Выравнивание по горизонту

Как только выполнен монтаж свай, можно приступать к их выравниванию по горизонтальной линии. Для этого используют гидроуровень или нивелир. Им отбиваются углы основания, а потом по этим ориентирам натягивается верёвка. Излишки отпиливают при помощи болгарки, ориентируясь на разметку.

Совет! Горизонты будущего основания дома можно наметить заранее, чтобы сразу монтировать их одинаковыми по высоте. Но при наличии неровностей проще отпилить лишний отрезок сваи, чем нарастить недостающее расстояние.

После выравнивания конструкции рекомендуется её усилить – залить каждый элемент смесью из тяжёлого бетона. Это послужит дополнительной защитой от коррозии внутри сваи и сделает фундамент более жёстким.

Заливка бетона

Цены на популярные модели бетоносмесителей

Бетономешалки

Сверху на сваи надевают оголовки из металла и фиксируют их сваркой. Они бывают разной формы:

  • квадратной:
  • круглой;
  • U-образной.

Приваривают их строго по разметке. После этого швы от сварки обрабатывают специальными средствами для предотвращения коррозии.

Обратите внимание! Если планируется обвязка из металла, в сами сваи вкручены ровно, можно обойтись без оголовков. Тогда обвязку приваривают непосредственно к сваям.

Установка ростверка

Эта конструкция выполняет роль связующего элемента между сваями. Она также служит опорой для несущих стен и помогает равномерно распределять давление на фундамент. Есть несколько вариантов материалов, подходящих для этой цели.

Таблица 2. Материалы для ростверка и нюансы их использования.

Тип материалаКреплениеОсобенности
Деревянные брусьяФиксируется при помощи специальных болтов по дереву. Дополнительно можно использовать металлические скобы, тогда их углубляют, чтобы они не были длиннее самой сваиБрусья перед началом строительных работ обрабатывают лаком на основе битума, чтобы снизить агрессивное влияние внешней среды.

Под брусья обязательно укладывается гидроизоляция. Самый простой вариант – рубероид

Металлические швеллераПриваривается к сваям или оголовкам по периметру конструкцииНуждаются в обработке средствами против коррозии

Чем ровнее сделать ростверк, тем проще потом возводить стены. Поэтому его монтаж делается строго по разметке. Металлический ростверк обойдётся дороже деревянного, но он крепче и надёжнее.

Обвязка винтовых свай брусом

Установка свайно-винтового фундамента зимой

Когда холода длятся по 3-5 месяцев, не всегда можно приостановить строительные работы до наступления тепла. Благодаря свайной технологии возведение фундамента уже не выглядит как невыполнимая задача.

Это единственный тип основания, монтаж которого можно осуществлять при любых погодных условиях. При этом качество опор будет высоким, но особых усилий прилагать не требуется.

Монтаж винтовых свай зимой

А при строительстве некоторых зданий монтаж фундамента возможен только в сильные холода. Это касается пирсов, бань и причалов, расположенных на берегу водоёма. В летнее время выполнять строительные работы там невозможно, а зимой они делаются прямо на льду.

Важно! Если выполнять установку свай в зимнее время, нужно следовать определённой технологии, иначе есть риск заработать травматизм, а сам фундамент будет ненадёжным.

Нюансы строительных работ при низкой температуре

У процесса монтажа свай на морозе есть свои особенности:

  1. Под ровным слоем снега нередко находится каменистая или неровная земля – это потенциальная опасность для оборудования. Если металл встречает сопротивление камня, он ломается.
  2. Промёрзшую землю тяжело бурить. Понадобится больше топлива, а техника может выйти из строя.
  3. Если сваи сделаны из стали, при минусовой температуре они становятся хрупкими. То же самое происходит с чугунными оголовками. Если на материалах появляются трещины, нужно заменить их на новые.
  4. При работе с металлом на морозе можно получить ожог, если прикоснуться к нему оголённым участком кожи, либо пострадать от обморожения.
  5. В особом обращении нуждается бетон. Вода, входящая в его состав, быстро превращается в кристаллы льда. Тогда нарушается технология затвердевания бетонной смеси.

Но, несмотря на эти нюансы, есть несколько причин, по которым осуществлять ввинчивание свай в холодное время года целесообразнее, чем летом. К ним относятся следующие:

  • нет возможности приступить к строительным работам в тёплый сезон года;
  • ограничены сроки возведения фундамента;
  • на территории под застройку болотистая почва;
  • грунт сильно подтапливается.

Тогда единственным решением становится монтаж свай при низких температурах.

Подготовительные работы

Чтобы правильно установить сваи под фундамент и обеспечить ему хорошую несущую способность, проектированием лучше заняться летом. Тогда есть возможность тщательно изучить почву на участке, предугадать её поведение при взаимодействии со сваями. Тёплая погода также позволяет выполнить разметку под опоры. Зимой сделать это будет проблематично, особенно при наличии слоя снега.

Определяем глубину заложения свай

Если разметку не удалось завершить в летнее время, то можно сделать её и в холода. Тогда грунт предварительно очищают от сугробов и льда. Но тут важно не перестараться, потому что снежный настил выполняет роль природного теплоизолятора, за счёт этого уменьшается глубина промерзания земли.

Видео — Монтаж свайного фундамента зимой

Цены на различные виды ручных буров

Бур ручной

Монтаж свай

Технология их установки имеет следующий вид:

Шаг 1. Подготовка грунта под бурение – выполнение выборки почвы на глубину её промерзания. На этом этапе строительных работ понадобятся плотные рукавицы.

Очищаем площадку от снега

Шаг 2. Прогревание земли. Для этого на участке, где будет устанавливаться свая, разводится костёр. Это очень трудоёмкий и длительный процесс, но благодаря ему предотвращается поломка материала и инструментов.

Прогреваем верхний слой земли, с помощью костров

Шаг 3. Выполняется вкручивание опор. Если почва сильно промёрзла, ввинчивать сваи будет непросто. Тогда эту работу желательно выполнять не вручную, а при помощи мотобура.

Вкручиваем сваи, применяя спец технику

Обратите внимание! При вкручивании опор самыми опасными считаются первые 1,5-2 м земли. Как только эта отметка пройдена, процесс бурения пойдёт легче.

Монтаж свай

Заливка раствором

После установки свай согласно разметке их нужно заполнить бетоном. Тогда во время промерзания грунта и его последующего размерзания трубы не будут подвержены деформации и продолжат в полной мере выполнять свои функции.

Заливка бетона в морозы – процесс не простой. Но проблему кристаллизации воды можно решить несколькими способами:

  1. Добавление в готовый бетон специальных примесей, что способствуют ускоренному застыванию раствора за счёт того, что добавки снижают температуру промерзания воды.
  2. Путём обогрева свай по всему периметру обвязки. Делать это нужно до тех пор, пока смесь не застынет, поэтому этот метод считается слишком затратным. Сами опоры вкручены в землю, что технически усложняет процесс обогрева.
  3. Утепление труб. Сверху их можно накрыть плёнкой и стекловатой, но бетону, который находится на большой глубине, это не поможет.

Если вас интересует реконструкция готового фундамента, советуем ознакомиться со статьей — Сколько стоит фундамент под стоящий дом.

Оптимальным вариантом считается использование примесей и присадок. Без них кристаллы льда в составе бетона могут стать причиной разрыва сваи. Тогда опора будет бракованной, её придётся заменить. Присадки стоят дорого, но количества раствора требуется небольшое, поэтому лучше не экономить на материалах, чтобы фундамент получился надёжным.

Присадка для бетона

Важно! Игнорировать технологию наполнения свай бетонной смесью не рекомендуется. Пустые опоры будут неустойчивыми.

Свайно-винтовой фундамент – это оптимальное решение в ситуации, когда нужно установить прочное основание в кратчайшие сроки. Этот вариант подходит для подвижной и неровной почвы. Его можно монтировать даже зимой. Свайная конструкция в дальнейшем не требует ремонта, потому что её элементы надёжно фиксируются в земле.

Дом на винтовых сваях своими руками

Малоэтажные сооружения без подвала можно строить на винтовых сваях. Фундамент под дом на винтовых сваях своими руками - вполне себе реальный вариант. Стоимость таких свай гораздо меньше стоимости бетонных фундаментов, однако, они абсолютно не уступают им по надёжности. У нас можно приобрести винтовые сваи с доставкой или без, для самостоятельного монтажа.



Для самостоятельного монтажа винтовых свай вам понадобятся:

  • винтовые сваи;
  • колышки;
  • шпагат (бечевка)для разметки;
  • рычаг;
  • прибор для выставления уровня;
  • болгарка;
  • цементно-песчанная смесь.

Для выполнения обвязки будут нужны:

  • сварочный аппарат;
  • болгарка;



Этап подготовки

Применение винтовых свай допускается почти в каждом виде почвы, кроме скалистых пород.

Вкручивать сваи необходимо ниже уровня промерзания почвы. Винтовые сваи отлично зарекомендовали себя в местах, где существуют уклоны, разные уровни высоты, прочие сложности рельефа.

Надёжность фундамента дома находится в прямой зависимости от того, в какой степени грамотно были выполнены расчёты допустимой нагрузки.

При создании проекта необходимо учитывать будущую массу дома с мебелью, воздействие ветра и снега.



Пример свайного поля:



Результаты расчётов дают понимание сколько нужно опор, их диаметр. Допустимое расстояние между сваями - до 3-х метров. Необходимую длину винтовых свай определяет результат пробного бурения.

Согласно плану оформляется эскиз свайного поля.  Винтовые сваи отличаются диаметром, толщиной стенки, диаметром\толщиной лопасти. Для бытовых строений и  бань достаточно диаметра 89мм, для построек с большой массой – 108 мм и 133мм.



Выбор и покупка винтовых свай

Компания ЛенСвая производит винтовые сваи, покрытые двухкомпонентной краской PRIMATEK PRIMATAN SP 55, препятствующей появлению ржавчины.

PRIMATEK PRIMATAN SP 55 - это двухкомпонентная быстровысыхающая полиуретановая грунт - эмаль с отличными антикоррозионными свойствами. После отверждения покрытие имеет высокую механическую прочность и эластичность.

Доступен самовывоз, также можно заказать доставку винтовых свай.



Установка винтовых свай

Начинать монтаж следует с разметки территории согласно проекту. Колья нужно вбивать с небольшим превышением плановых размеров фундамента, заметить прямоугольники по диагонали, удостовериться, что разметка выполнена корректно.





Обозначьте места монтажа опор вбитыми колышками. Ориентируйтесь на натянутую бечеву. Можете сделать небольшие приямки, глубиной до полуметра.

Для качественной установки опор потребуется три человека. В верхней части винтовой сваи имеется технологическое отверстие, в него вставляется рычаг. Закручивая винтовую сваю, обязательно проверяйте уровнем вертикаль. Отклонения не допускаются, ведь это может вызвать разрушение дома.

Выровняйте сваи по горизонтальному уровню, отрезав лишнее при помощи болгарки. Полости свай залейте бетоном или засыпьте цементно-песчаной смесью для увеличения срока эксплуатации.

Как закрутить винтовую сваю своими руками - на эту тему в интернете есть куча роликов, с



Обвязка свайно-винтового фундамента

Выбор обвязки в каждом случае индивидуален. Решающим фактором является материал, использованного при строительстве здания, а также особенности грунта.

При обвязке швеллером его кладут на винтовые сваи рёбрами вниз, без оголовков.

Если предусмотрена обвязка  деревом, то на винтовые сваи крепят металлические оголовки с помощью сварки, а уже на них кладут брус. По сути - это нижняя обвязка строения.

Можно попробовать установить винтовые сваи самостоятельно, но следует помнить, что экономия средств на работе специалистов может привести к недостаточной надёжности фундамента, что значительно сократит срок службы всего дома.




Как установить винтовые сваи самостоятельно вручную

Строительство частного дома является достаточно дорогим удовольствием и именно по этой причине, многие изучают различные варианты удешевления стоимости постройки. Как известно, немалая доля затрат уходит на создание монолитного фундамента для дома. Одним из вариантов удешевления этого процесса является установка винтовых свай, которые применяют для возведения деревянных и каркасных домов. В этом случае, как сами сваи, таки и их установку можно осуществить своими руками, уменьшив затраты на наемных работников.

Выбор вида винтовых свай для дома


Основными параметрами для выбора винтовых изделий являются длина и диаметр трубы

Основными параметрами для выбора винтовых изделий являются длина и диаметр трубы. Именно от этих параметров зависит устойчивость и срок службы строения.

Важно. Длина трубы выбирается исходя из типа грунта, поскольку заглублять её необходимо до твёрдых и плотных пород. Чем мягче и подвижнее грунт, тем глубже нужно опускать сваю и увеличивать их количество. Опоры необходимо погружать ниже уровня промерзания грунта в зимний период.

Диаметр трубы сваи напрямую зависит от типа и веса самого здания. В среднем, для постройки здания по каркасному методу используют изделия с диаметром трубы от 100 до140 мм, в зависимости от веса материала и этажности здания. Перед тем как выбрать тип опоры и их диаметр, необходимо собрать подробную информацию о типе грунта на месте строительства, такую как:

  • тип грунта и схему распределения глубинных слоев;
  • наличие грунтовых вод и их уровень при максимальном и минимальном количестве;
  • глубина промерзания грунта;
  • расчетный вес будущего дома с учетом снеговой нагрузки на кровлю.

Типы свай для дома


Наиболее широкое распространение получили сваи литого и сварного типа

Наиболее широкое распространение получили сваи литого и сварного типа. Сварные сваи можно изготовить самостоятельно и они бывают следующих типов:

Буронабивные сваи: технология устройства и расчет

  • Опоры с двойными лопастями используют для типов грунтов, где преобладает большое количество камня;
  • Опоры с одинарными крупными лопастями являются стандартными для мягкого типа грунта и имеют открытый тип наконечника, при котором грунт входит внутрь сваи при её закручивании;
  • Опоры с закрытым наконечником применимы для всех типов грунта, но используются только при малоэтажном строительстве.

Важно. Пустотелые сварные опоры используют исключительно для лёгких конструкций. Это могут мыть одноэтажные каркасные дома или технические постройки. При увеличении количества свай допускается постройка одноэтажного дома с мансардой.

Изделия литого типа используют для строительства более тяжелых строений, они имеют заострённый наконечник и различаются только по размеру лопастей:

  • Изделия с мелкими лопастями применяют для монтажа в промерзлых грунтах, где возможность перекоса при их установке минимальна;
  • Средние размеры лопасти применяют для талых грунтов с большим количеством грунтовых вод;
  • Крупные лопасти используют для монтажа в обычном грунте рыхлого типа при отсутствии или минимальном наличии грунтовых вод.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Статья в тему: Спасибо Мансару – история возникновения мансард (+ 4 видео)

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

Подготовка к монтажу свайного основания


Устанавливать винтовые сваи своими руками достаточно сложно и тут потребуется помощь нескольких человек

Устанавливать винтовые сваи своими руками достаточно сложно и тут потребуется помощь нескольких человек. Перед началом работ, необходимо приготовить нужный инструмент и дополнительные материалы, среди которых:

  • подробный план установки свай на местности с указанием точных размеров;
  • деревянные колья и толстая нить для разметки участка;
  • магнитный уровень. По сути это тот-же пузырьковый уровень, только с возможностью его установки на сваю при её вкручивании для контроля ровности установки;
  • водяной уровень для контроля высот, если участок имеет существенные перепады или идёт под уклоном;
  • лом для вставки его в технологическое отверстие сваи при её вкручивании;
  • рулетка не менее 25 метров;
  • металлические трубы длиной от 1,5 до 3 метров в зависимости от типа грунта, которые будут использованы в качестве рычагов для закручивания свай в ручную;
  • маркер для установки отметок на сваях;
  • болгарка для обрезки лишних участков трубы при выставлении горизонтального уровня для нижней обвязки.

К сведению. При установке металлической обвязки или монтаже посадочных мест для деревянной обвязки, дополнительно потребуется сварочный аппарат. Не лишним будет приобрести хорошую краску для защиты сварочных швов.

Где устраивать фундамент из винтовых свай


Винтовые сваи подойдут для проблемных почв
Считается аксиомой, что надёжность здания зависит от прочности и устойчивости основания, на котором оно сооружено. С этим часто возникают проблемы, так как далеко не все типы почв обладают достаточной несущей способностью, чтобы обеспечить устойчивое положение здания. Даже если нагрузка невысока, грунты могут вспучиваться при промерзании, разрушая стены и другие конструкции.

Котлован под основание, устраиваемый в грунтах с высоким уровнем подземных вод, превращается в огромную, нерешаемую за разумные деньги проблему.

Про заболоченные или лёссовые почвы и говорить нечего, устройство на них фундамента практически невозможно без полной замены грунта. Фундамент на винтовых сваях подходит для любого основания, причём, чем оно хуже, тем меньше требуется усилий на его установку.

Затруднения могут возникать именно на хороших, с точки зрения несущей способности, почвах — каменистых, с вкраплениями валунов, с плотной и тяжёлой глиной, в остальные грунты винтовые сваи монтируются без проблем и дорогостоящего оборудования.

Установка винтовых свай


Монтаж винтовых свай на участке осуществляется примерно со скоростью 5-6 свай за день, если работают одна бригада

Монтаж винтовых свай на участке осуществляется примерно со скоростью 5-6 свай за день, если работают одна бригада, состоящая из двух или трех человек. Основной задачей является установка опорных труб максимально ровно. Пошаговая инструкция по установке выглядит следующим образом:

Установка винтовых свай зимой и монтаж фундамента

  • Первым делом, сваи покрывают антикорозийным составом, работать можно только после полного его высыхания.
  • Далее на месте установки выкапывают небольшой приямок, глубиной в 40-60 см, который будет служить направляющей для лопастей.
  • На металлическую трубу устанавливают магнитный уровень для контроля ровности входа.
  • На обратном конце трубы, в специальное сквозное отверстие вставляют лом, на него навешивают трубы-рычаги для удобства вкручивания и начинают ввинчивать трубу по часовой стрелке.

Важно. Пока два человека ввинчивают трубу в грунт, третий находится возле сваи и в ручную контролирует ровность ввинчивания согласно установленного уровня.

  • Труба вкручивается на глубину примерно в 1.5 метра или до тех пор, пока свая не войдёт в плотные слои и крутить её будет уже невозможно. Это значит что лопасти достигли нужной опоры и насильно вкручивать дальше нет смысла.
  • На поверхности оставляют часть трубы, которая в последствии будет обрезана после установки всех свай в процессе регулировки высоты нижней обвязки.

На это можно считать монтаж винтовых свай оконченным и далее начинать установку обвязки.

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай. Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.


  1. Из картонного материала или трубы вырезается кусок треугольной формы.

  2. На окончание из трубы наносим разметку по секторам.
  3. На окончание трубы делаем лепестки в форме зубцов.
  4. Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
  5. Крепим при помощи сварки.

Во время разметки запомните: для трубы диаметра 100-200 мм, удобнее всего сделать пять лепестков. Для 70-89 вполне хватит четырех.

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления:

  • форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
  • Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.
Крестообразный наконечник

Технология изготовления:

  • Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.
  • Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
  • Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Оптимальный шаг спирали лопасти составляет 70-80 мм. Спираль имеет начало из третьей части трубы снизу.

Вот два примера для изготовления лопастей:


  1. Однозаходный

    сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
  2. Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Защита от коррозии

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.

Общие этапы работ


После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки
Устанавливать винтовые сваи, монтаж которых может занять от 4 до 10 дней, в целом можно выполнить самостоятельно. Полный процесс создания такого фундамента можно разделить условно на несколько основных этапов:

  • Разметка. Изначально производится разметка участка при помощи колышек и верёвки согласно заранее подготовленному проекту и с выдержкой всех размеров. В среднем расстояние между трубами составляет от 2 до 3 метров, в зависимости от диаметра сваи и ее типа.

Важно. Если строительство проводится в густонаселённой местности, то существует риск повреждения скрытых коммуникаций при ввёртывании трубы. Для этого рекомендуется обследовать участок металлоискателем перед началом работ.

  • Монтаж свай. Первым делом производится установка угловых свай, а затем и всех остальных. Важно не допускать отклонений трубы, поскольку она должна быть точно по центру закладного бруса или профиля основания.
  • Обрезка. На этом этапе лишние участки труб обрезают болгаркой под одну высоту.
  • Заливка бетона. При использовании сварных труб, на этом этапе в них заливают бетонную смесь.
  • Установка оголовка. После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки. Сварочный шов обязательно зачищают и покрывают слоем краски.
  • Установка обвязки. Это завершающий этап строительства фундамента. Тут происходит установка нижней обвязки, в качестве которой применяется закладной брус или металлический швеллер.

На этом изготовление свайного фундамента можно считать оконченным. Более подробно узнать как установить сваи винтовые своими руками можно на видео в конце статьи.

Технология монтажных работ

Начинается строительство как обычно с подготовительных работ. Выбирается место под сооружение, рассчитывается количество свай, расстояние между ними и с помощью колышек отмечаются места их монтажа.

Перед тем, как перейти к установке винтовых свай своими руками, необходимо изучить характер грунта на отсутствие больших камней и корневищ от расположенных поблизости деревьев. Желательно воспользоваться услугами гидрогеологических служб, которые определят наличие подземных вод и глубину промерзания почвы.

Трубы должны устанавливаться глубже уровня промерзания и иметь длину не менее двух метров. Чем она длиннее по размеру и чем больше ее диаметр, тем прочнее будет фундамент. Имеет значение и диаметр привариваемых лопастей. Для насыщенного влагой грунта необходимы большие размеры лопасти, чем для сухой почвы.

Чтобы правильно подобрать длину и диаметр трубы, предварительно рассчитывается вес сооружения и величину нагрузки.

После подготовки идет основной этап работы. Для удобства в верхней части трубы делаются отверстия, куда вставляются штанги, с помощью которых будет проводиться вкручивание. С этой же целью можно применить специальный инструмент в виде ручного ввинчивающего ключа.

Технология монтажа винтовых свай предусматривает применение значительной физической силы, поэтому в процесс желательно вовлечь помощников. Чтобы немного облегчить вхождение трубы, лучше выкопать в месте установки неглубокие лунки с диаметром чуть больше размеров лопастей.

Во время закрутки винтовых свай, необходимо постоянно контролировать строгую вертикальность трубы. Это делается при помощи уровня.

После вхождения до нужной глубины, все установленные сваи выравниваются под одну плоскость, параллельную земле. Лишние выступы отрезаются болгаркой. Затем для увеличения надежности фундамента, в трубу заливается бетон.

Сверху трубы привариваются металлические оголовки под крепление деревянных балок, связывающих все сваи в одну прочную конструкцию. Фундамент готов и можно приступать к дальнейшему строительству.

Винтовые сваи своими руками 101 Все основы, которые вам нужно знать - Часть 2

Кабели, трубы, водопровод, что, если вы наткнетесь на них при использовании винтовых свай?



Перед тем, как начать какие-либо фундаментные работы, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

1) Проверка планов здания
2) Выявление, где находятся ваши услуги, например, на вашем участке проходят электрические и водопроводные газовые трубы
3) Аренда сканера CAT и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки установщика

Следование приведенному выше протоколу означает, что вы вряд ли столкнетесь с какими-либо кабелями и трубами при использовании винтовых свай. Приведенный выше список считается комплексной проверкой всех видов фундаментных работ.

Как установить винтовую сваю?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, человеческие пещеры, настил, ограды и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих случаев вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два лома по 1,5 метра.

Для более крупных проектов вы можете арендовать переносную машину, которую вы можете взять напрокат в UKHelix Co., Ltd., данная машина подходит для установки относительно больших свай.

На более крупных работах вы можете установить винты с помощью экскаватора и подходящего «приспособления для установки головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, сараями, ограждениями и строительными подрядчиками, или крупными общенациональными подрядчиками, стремящимися улучшить и усовершенствовать свой процесс основания.

UKHelix предлагает напрокат ряд «насадок для головы водителя».

    Â

Сколько времени требуется для установки и наращивания винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» намного быстрее, чем установка традиционных бетонных оснований.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, условий почвы и подготовки площадки.

Если мы возьмем пример самостоятельной установки летнего домика 4 х 5 метров в задней части сада, исключая обследование участка и разметку мест расположения свай, вы можете вручную установить девять саморезов с UKHelix.com между ними. полдня в день (учтите, вам понадобится пара сильных особей). Строительство винтовых свай потенциально может начаться в тот же день.

И не забывайте, что винтовые сваи можно устанавливать в любых погодных условиях.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящей насадкой, большие монтажные работы могут выполняться с впечатляющей скоростью, потенциально экономя дни трудозатрат.


Некоторыми примерами могут быть контракт на установку нескольких домиков-контейнеров, строительство пешеходных дорожек через природные заповедники или установки звукового барьера.

Винтовая свая какого размера мне нужна для работы?

Для более легких конструкций наиболее популярными размерами свай UKHelix являются сваи 1200 мм. и 1700мм. Мы также предлагаем меньшую сваю 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для больших деревянных конструкций, таких как большие летние дома, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и человеческие пещеры, мы предлагаем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеупомянутое является лишь общим руководством, основанным на рекомендациях наших заводов.

Для бесплатного обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь

Как построить настил - Винтовые сваи

После статьи о монтаже и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельной установки свай.

Палубные винтовые сваи

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом щелчке мышью и при каждом изменении, внесенном в ваш проект. Установка винтовых свай внутреннего дворика, в частности, свай нашего партнера Pylex, - более простой способ сделать ваш фундамент, чем бетонные опалубочные трубы.

Для этого метода вы должны выкопать яму глубиной от 4 до 5 футов под зоной замерзания диаметром около 14 дюймов. Для этого нужна особая лопата. Также вам необходимо купить бетон, перевезти его, перемешать и заварить.Бетонный мешок весит около 60 фунтов, и это для одной стопки (8 дюймов), и на него потребуется как минимум 4-5 мешков. Так что, если у вас 4 сваи, этот метод потребует нескольких часов транспортировки, перемешивания…

Рассчитаем количество свай

По всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу. Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор создается последовательно, поэтому он мгновенно вычисляет нужное количество винтовых свай (см. Рисунок ниже).

Установка винтовых свай на настил

Установка проста, с помощью рычага и удлинителя для облегчения поворотов и забивания свай на большую глубину. Они совместимы с удлинителем на 24 дюйма. Более того, они регулируются; они могут заработать до 3 дюймов в высоту. Их можно использовать с опорой 3 ¼ дюйма и 3 ½ дюйма. Сваи Pylex очень прочные и долговечные, потому что деревянный столб находится вне земли.

Характеристики винтовых свай

Сваи Pylex (регулируемые на 50 дюймов) могут выдержать тысячи фунтов. Все зависит от типа почвы, на которой они размещены. Обратите внимание, что глинистые почвы могут нести меньше зарядов, чем песчаные. Благодаря своей стальной конструкции и винтовой передаче сваи обеспечивают исключительную устойчивость. Таким образом, они устойчивы к движению грунта и замерзанию / оттаиванию.

Винтовые опоры для колод: плюсы, минусы и часто задаваемые вопросы | by Rise

Когда Мэтт планировал свою новую колоду, он хотел убедиться, что она будет очень долговечной и не требующей особого ухода.Кто может его винить? Палубы представляют собой значительные начальные вложения, но легко выбрать материалы или сделать выбор, который означает постоянное обслуживание и ремонт.

После того, как Мэтт выбрал термообработанную древесину в качестве материала для настила (посмотрите, как разворачиваются исследования в этом видео), пришло время выбрать вариант фундамента.

Любой, кто исследует основания настилов, быстро столкнется с главным вопросом: винтовые опоры или бетонные опоры? По названию статьи очевидно, что выбрал Мэтт, поэтому, чтобы избавить вас от поиска в Google, мы выложим здесь результаты его исследования. Продолжайте читать, чтобы узнать о плюсах и минусах, а также о часто задаваемых вопросах о спиральных пирогах (винтовых сваях) для настилов.

Винтовые сваи или винтовые опоры - это тип системы фундаментов, который существует еще в 1800-х годах, что намекает на то, сколько у этих вещей срок службы. По сути, это гигантские валы из оцинкованной стали с резьбовыми фланцами, вкрученными в землю. Они закручены в землю достаточно глубоко, чтобы крутящий момент, необходимый для их поворота, указывал на надлежащую несущую способность почвы.

Винтовые опоры

Обычно их устанавливают так, чтобы они уходили чуть ниже линии замерзания, но иногда они могут доходить даже до сотни футов в зависимости от почвенных условий.

Эти опоры можно вбивать в большинство типов грунтов, но твердые породы требуют предварительного бурения, а также увеличивают ваши расходы. Каменистая почва тоже подойдет, но иногда вы можете удариться о достаточно большой камень, чтобы вам пришлось начинать процесс заново и переставлять винт.

Установка винтовых опор для настила

Винтовые сваи укладываются очень быстро - это как мгновенный фундамент.Они работают в различных почвенных условиях, и установка довольно рентабельна. Винтовые сваи имеют относительно низкую внутреннюю энергию и относительно незаметны для окружающей среды.

Винтовые сваи просты в установке, но не требуют самостоятельной работы. Для их установки вам потребуется специализированная техника.

Винтовая опора, поддерживающая палубу

В доме Райза в Восточной Канаде - мы платим в среднем 250 долларов за стандартный винтовой опор. Эта цена включает в себя полную установку, кронштейны и красивый небольшой технический отчет в конце, чтобы вы знали, что опоры имеют правильный размер, правильно затянуты и останутся в земле без смещения.

Некоторые из вас могут сказать, что это огромная цена за единственный пирс, и, возможно, вы правы. Но подумайте вот о чем: для сравнения, бетонный пирс, который является еще одним распространенным пирсом, на этот раз, где вырывается яма и заливается бетон, вероятно, является наиболее часто используемой альтернативой для задних дворов и других пирсов.

Бетонный пирс, поддерживающий настил

Вот еще несколько цифр, которые следует принять во внимание, если вы устанавливаете их для настила или большой конструкции.

Средняя стоимость материалов: 70 долларов США

Время установки: 2–3 дня

Затраты на рабочую силу: 30-230 долларов США - и это будет зависеть от используемой техники и времени на установку, которое будет зависеть от условий почвы.

Тем, кто говорит: «Я установлю их сам», имейте в виду, что при установке бетонных опор многое может пойти не так. Сколько для вас стоит ваше время? Для этой работы вам понадобится много.

Итак, в конце концов, 250 долларов сейчас не так уж и плохо, не так ли? Специально для тех мыслей, что ваш фонд никуда не денется!

Как и все остальное, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому при использовании спиральных опор следует учитывать несколько моментов:

Большая часть воплощенной энергии, которая уходит на изготовление винтовых опор, находится в сбор урожая и производственный процесс, и немного в транспортировке. Обычно они сделаны из стали и покрыты цинком и требуют источников сильного тепла. Один плюс заключается в том, что отходы от этого производственного процесса все еще довольно низкие и в основном это обрезки. Тем не менее, общая воплощенная энергия для винтовых опор относительно низка, и это также благодаря очень простому процессу установки.

Прочность и долговечность также являются ключевыми факторами снижения ударной нагрузки винтовой опоры. Обычно они служат очень долго, и их долговечность обычно зависит от качества пирса, а также от почвы, в которой он размещен.

Стальные опоры практически не влияют на окружающую среду с точки зрения здоровья. Обычно мы рассматриваем любое возможное выделение газа из материала или любое возможное загрязнение почвы, в которую они помещены. Это также хороший повод выбрать гальваническое покрытие вместо окрашенного.

Вот кое-что, что я узнал для небольших сооружений - поэтому такие вещи, как беседки или даже настилы на уровне земли, могут работать с этой опцией. Я называю эти винтовые опоры своими руками. Вы можете найти их в большинстве местных хозяйственных магазинов примерно по 25–30 долларов за штуку (кстати, нестандартные кронштейны - дополнительные), и работают они практически так же, как винтовые опоры, которые мы установили ранее, но с одним большим отличием - вы можете установите их сами!

Винтовые опоры своими руками

Вы захотите проверить свои местные строительные требования и подходят ли эти винтовые опоры для вашего проекта.

Если посмотреть на них поближе, они заметно меньше винтовых опор, которые мы установили для настила. Другой большой неизвестный здесь заключается в том, действительно ли мы успешны с нашей установкой - не зная фактический крутящий момент, необходимый для превращения пирса на место, мы на самом деле не знаем, какой вес будут выдерживать эти опоры, поэтому вы можете я хочу рассматривать их только для небольших проектов. Еще одна вещь, которую я заметил с этими меньшими спиральными опорами, - это отделка, которая была покрыта порошковой краской, по сравнению с типичной отделкой из оцинкованной стали, которая используется для опор, и которая действительно имеет преимущества в долговечности по сравнению с краской.

Вы захотите привлечь подрядчика винтовых пирсов на раннем этапе процесса - выбор правильных размеров валов пирса может иметь большое влияние на стоимость вашего проекта, поэтому знание того, где вы разместите опоры и сколько их потребуется, существенный.

В идеальном мире идеально провести геотехническую съемку перед установкой винтовых опор. Тем не менее, вы можете пропустить этот шаг для небольших проектов, таких как строительство палубы или сценарий, в котором подрядчик пирса знаком с почвенными условиями местности.

Убедитесь, что кронштейны, поставляемые со спиральными опорами, совместимы с вашим проектом, иначе вам, возможно, придется купить новый кронштейн, чтобы поддерживать то, что вы строите.

Дважды проверьте в местном строительном отделе. идея, чтобы убедиться, что вы соответствуете всем требованиям кода. Обычно признаком хорошего подрядчика винтовых пирсов является тот, кто предоставит инженерный штамп о работе, который вам, возможно, придется принести в местный строительный отдел для утверждения.

Наконец, убедитесь, что вы подготовились заранее, позвонив, прежде чем копать потенциальные подземные провода или трубы - ваш подрядчик винтовых пирсов может попросить вас сделать это перед установкой. Но, кроме электрических или газовых линий, помните обо всем, что может скрываться под землей. В самую последнюю минуту я обнаружил проблему с нашим двором, где у нас был выход водосточной плитки в точном месте одного из пирсов. Изменить положение пирса было несложно, и это могло привести к серьезным повреждениям.

Rise - авторитетный интернет-ресурс по устойчивому улучшению дома. Прочтите больше бесплатных статей на buildwithrise.com.

Фундаменты настилов со спиральными сваями | JLC Онлайн

Моя компания по разработке колодок строит около 50 проектов в год, от базовых до сложных. Это создает много опор, а я ненавижу рыть ямы под опоры. Линия мороза в районе Нью-Джерси, где я строю, составляет 36 дюймов, и нам повезло со всеми типами каменистых почв, известных человеку. До того, как я переключился на винтовые сваи, я износил множество копателей и лопат, и я даже купил компактный гусеничный погрузчик со шнеком, чтобы сделать установку фундаментов палубы менее опасной.

Копать ямы было только частью удовольствия. Затем мне пришлось бы назначить инспекцию с участием строителей, неспособных указать конкретное время или день, но обладающих способностью появляться после сильного дождя, когда мои прежде нетронутые ямы превратились в грязевые болота. Иногда я получал красную бирку с пометкой: «Очистите грязь от забоя». Так что после вычистки ямы (что я бы сделал в любом случае) мне пришлось бы ждать повторной проверки.

Затем я загружал 80-фунтовые мешки с бетонной смесью в свой грузовик, разгружал их на стройплощадке и отнес к задней части дома.Затем последовали часы безрадостного микширования в тачке. Если бы мы использовали грузовик для готовой смеси, это было бы немного проще, но они стоили дорого для небольших работ, могли повредить подъездные пути и не всегда появлялись вовремя. И нам часто все равно приходилось возить тачки по бетону с улицы на задний двор.

Кроме того, мне всегда было интересно, какой вес могут выдержать мои бетонные опоры. Без отчета по проектированию грунта невозможно узнать точную несущую способность грунта, поэтому я обычно перестраиваю основание, чтобы быть в безопасности.

Каждый раз, когда я обнаруживал плохие почвенные условия во время раскопок, я приглашал инженера-грунтовика, что было дорогостоящим и требовало много времени. В последний раз, когда я делал это, домовладелец получил заказ на замену на 6000 долларов для дополнительных земляных работ, не считая гонорара инженера-почвенника.

Винтовые сваи?

Около двух лет назад я наткнулся на фотографию проекта настила, построенного не на бетонных опорах, и написал подрядчику по электронной почте, чтобы узнать, что он использовал. Его ответ - винтовые сваи - изменил мой бизнес.

Рисунок 1. Винтовые сваи представляют собой винтовые пластины, приваренные к стальному валу. Доступны различные размеры для разных почв и областей применения.

Я никогда не слышал о спиральных сваях, и мне пришлось поискать их в Google, чтобы узнать, что это такое. Я узнал, что винтовая свая - это искусственный стальной фундамент, который вкручивается в грунт (рис. 1). Он имеет вывод или вал - обычно длиной 7 футов - приваренный к пластине или спирали винтового подшипника, и колпачок, который прикрепляет вал к раме.

Рис. 2. Толстое покрытие цинка защищает стальные сваи от коррозии.

Обычно сваи для жилищного строительства представляют собой горячеоцинкованную сталь (рис. 2). Если почва особенно агрессивна, можно использовать расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений сваи даже не оцинкованы.

Рисунок 3. Доступны несколько типов крышек для крепления свай к каркасу.Некоторые из них можно отрегулировать по высоте, чтобы точно настроить высоту колоды.

Размер спирали зависит от почвенных условий. Обычно установщик винтовой сваи выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как свая установлена, доступны различные заглушки для привязки пирса к каркасу; некоторые из них имеют винтовой блок, позволяющий точно настраивать высоту (Рисунок 3).

Моей первой мыслью было отклонить спиральные сваи как еще один трюк.Но оказывается, что они использовались в США более 100 лет, в основном, на тяжелых коммерческих проектах. Конструкции гораздо более сложные, чем терраса на заднем дворе, солярий или что-то еще, опираются на винтовые сваи в качестве фундамента. Я был так впечатлен, что купил дилерский центр и теперь устанавливаю винтовые сваи для других подрядчиков, а также для моих собственных настилов (см. «Винтовые сваи для жилых домов»).

Рис. 4. Когда водитель поворачивает сваю, она просто ввинчивается в землю, пока установщик не убедится, что она ниже линии замерзания и находится в почве с достаточной несущей способностью.

Как они работают

Винтовые сваи ввинчиваются в землю ниже линии замерзания с помощью гидравлического оборудования (рис. 4). Несущая способность винтовой сваи обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера винтовой сваи, так и от несущей способности почвы. Манометр на установочной машине считывает крутящий момент, когда сваи вращается в земле (Рисунок 5).

Рисунок 5.Несущая способность винтовой сваи обычно связана с крутящим моментом, необходимым для ее забивания. Манометр на машине измеряет гидравлическое давление, которое коррелирует с крутящим моментом.

Если почва слабая, манометр покажет низкие числа, что означает, что сваю необходимо вкручивать глубже, чтобы получить более прочную почву. Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение, соответствующее требованиям к нагрузке конструкции, установка завершается. Это значение давления подставляется в формулу, называемую корреляцией крутящего момента, которая вычисляет фактическую несущую способность сваи.

Рис. 6. Можно приварить вал дополнительной длины и забить сваю на такую ​​глубину, которая необходима для достижения грунта с соответствующей несущей способностью. Рис. 7. Вы не узнаете этого, глядя, но эта куча проникает примерно на 13 футов в землю. Винтовые сваи не создают груды пустой породы, как обычные опоры.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, на него приваривается удлинитель (Рисунок 6).Иногда все, что нужно, - это на фут глубже, чтобы перейти от совершенно ужасной почвы к твердой, как камень. Это особенно актуально, если вы строите отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. С бетонным основанием вы должны выкопать целинную землю на уровне фундамента дома, до 7 футов или 8 футов, если в доме есть подвал. Забить спиральную сваю на эту глубину несложно (рисунок 7).

Кроме того, с традиционной бетонной опорой никогда не знаешь, что скрывается в дюйме ниже основания котлована. Теперь, когда я занимаюсь производством винтовых свай, я часто сталкиваюсь с ситуациями, когда, казалось бы, хорошая почва превращается в несколько дюймов ниже того места, где я обычно установил бы бетонный фундамент.

А как насчет камней?

Рис. 8. Иногда сваю приходится обходить ниже уровня грунта, перемещая стрелу машиниста. Как только препятствие будет преодолено, стрела снова тянет вал по вертикали.

"Что вы делаете, когда ударяетесь о камень?" - это вопрос, который я часто слышу от подрядчиков, впервые рассматривающих винтовые сваи.Ответ в зависимости от обстоятельств. Обычно мы просто проходим через рыхлый камень размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически направить спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть сваю в вертикальное положение (рис. 8).

Если под линией промерзания встречается большой камень, сваю ставят на верх камня и испытывают нагрузку (см. «Испытания под нагрузкой»). Если предположить, что он проходит испытание на нагрузку - а обычно проходит - свая никогда не сдвинется с места.Если бы она не прошла испытание на нагрузку, сваю пришлось бы установить в другом месте.

Когда большая скала встречается над линией промерзания, ее можно пробурить, а стержень сваи прикрепить к скале без спирали. Однако иногда в работе бывает так много породы, что винтовые сваи просто не работают. В некоторых местах я даже не пытаюсь установить сваи, потому что все участки на улице были выбиты из коренной породы. В таких местах нужно использовать разные методы.

Преимущества

Винтовые сваи обладают рядом преимуществ по сравнению с традиционными опорами. Две большие из них заключаются в том, что они исключают копание ям для фундаментов и работу с бетоном. Но я нашел несколько других причин их использовать.

Рис. 9. В полевом отчете, заполненном установщиком, указываются расположение и глубина свай, а также либо их значения крутящего момента, либо величина, которую они затопили при испытании кувалдой. Отчет отправляется инженеру для проверки и печати.

Например, осмотр фундамента не требуется. Установщик записывает показания давления, глубины сваи и результаты нагрузочных испытаний для каждой сваи в полевом отчете (рисунок 9). Компания, с которой я работаю, может получить печать отчета инженера и отправить его напрямую в строительный отдел, если это необходимо. (Некоторым отделам печать не требуется. Ваш местный установщик знает, как действовать дальше.) Стоимость этой инженерной работы включена в стоимость каждой спиральной сваи, которую мы устанавливаем; другой производитель может взимать отдельную плату за технический отчет.

Рис. 10. Забивка винтовой сваи в мерзлом грунте начинается с того, что вставляют специальный нагревательный стержень в отверстие, просверленное перфоратором (вверху). Как только земля нагреется, сваю забивают в обычном режиме (справа). Фото: Дэйв Нортап Рис. 11. Было бы невозможно вырыть традиционную опору в этой земле без ее заполнения водой.

В мерзлом или влажном грунте установка традиционных опор может быть затруднена или невозможна.Для винтовых свай мерзлый грунт не является препятствием (рис. 10), поэтому в более холодном климате они упрощают управление строительными настилами круглый год. Их также можно установить там, где традиционное отверстие для фундамента заполнялось водой, когда оно было вырыто, что делает винтовые сваи хорошим решением для дощатых мостков, доков и настилов на берегу озера (Рисунок 11). Рис. 12. Поскольку винтовые сваи не сильно нарушают почву, их можно устанавливать рядом с существующими элементами ландшафта. Фото: Грег ДиБернардо

В процессе установки винтовых свай большая часть грунта остается нетронутой (Рисунок 12).На участке не будет грязи, которую можно потерять или унести. Спиральная куча в плохой почве может опускаться на 20 футов; подумайте о традиционных раскопках такой глубины - если бы это вообще было возможно - и о том, сколько грязи было бы поднято. С сваями почти не осталось и следа, кроме торчащей из земли трубы. Кроме того, оборудование легкое и может пересекать ухоженный газон, не повреждая его.

Спиральные сваи также экономят много времени и предлагают большую грузоподъемность при покупке.Забивка винтовой сваи в среднем грунте занимает всего около 10 минут - и она на 100 процентов готова к установке и обладает большой несущей способностью. Самая маленькая свая, которую я устанавливаю, может выдержать нагрузку в 6800 фунтов, в то время как бетонная опора должна быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм для достижения той же способности. Еще одним преимуществом большей вместимости является то, что обычно можно использовать меньше опор, хотя, возможно, придется использовать балки большего размера для достижения больших пролетов.

Рисунок 13.Поскольку грузоподъемность винтовых свай может быть проверена, часто можно использовать меньшее количество опор и большую опорную балку. В этом случае расстояние между сваями превышает 15 футов. Фото: Грег ДиБернардо

Для винтовых свай корреляция крутящего момента в сочетании с испытанием нагрузки на сваю также означает, что нет необходимости проверять несущую способность грунта или полагаться на предположения. Вы точно знаете несущую способность каждой сваи (рис. 13).

Наконец, есть ценность инженерного продукта.Это большой аргумент для домовладельцев.

Недостатки

Для моей компании преимущества винтовых свай намного перевешивают недостатки, но это может быть не так для вашей. Для начала установка винтовой сваи требует найма субподрядчика для выполнения работ, если вы не вкладываете средства в обучение и оборудование, как я. Возможно, у вас нет в наличии одежды со спиральным ворсом, но вы можете позвонить. Большинство установщиков, которых я знаю, преодолевают значительные расстояния, чтобы рассказать о своем продукте.

Как и в случае с любой другой субмариной, вы должны быть осторожны с тем, кого нанимаете. Некоторые производители продают стопки любому, у кого чек не отскакивает. Убедитесь, что ваш установщик должным образом обучен и может обеспечить инженерную поддержку своей работы. Имейте в виду, что некоторые установщики используют свои сваебойные погрузчики с бортовым поворотом или мини-экскаваторами, которые могут повредить газоны клиентов. Кроме того, некоторые установщики привыкли выполнять более тяжелую коммерческую работу и могут взимать коммерческие цены даже за работу в жилых помещениях.

Многие подрядчики считают винтовые сваи слишком дорогими.Стоимость может варьироваться в зависимости от региона, размера и глубины сваи, но установка нашей типичной винтовой сваи для жилых помещений стоит от 150 до 250 долларов. Это включает в себя сваю, установку, проектирование и кронштейн для соединения сваи с конструкцией. Это меньше, чем мне стоит установить бетонный фундамент, если учесть все затраты на рабочую силу в дополнение к стоимости материалов.

Вы можете столкнуться с некоторым сопротивлением со стороны местного строительного чиновника, когда впервые предложите винтовые сваи. Скорее всего, он или она не имеют опыта работы с винтовой сваей, поэтому вам, возможно, придется предоставить подтверждающую документацию вместе со своими строительными чертежами. Попросите установщика предоставить эту документацию вместе со своими планами. Как правило, большинству чиновников просто нужно понимать, как работает спиральная свая, но некоторые могут усложнить жизнь. По моему опыту, когда они видят готовый продукт вместе с штампом полевого отчета, они не только верят в спиральные сваи, но и рекомендуют их другим подрядчикам.

Винтовые сваи для жилых домов

Поиск в Google по запросу «спиральные сваи» обнаружит множество производителей и установщиков. Однако у многих из них нет достаточно маленького оборудования для установки в жилых домах, или подрядчики настолько привыкли выполнять тяжелые работы, что могут не беспокоиться о небольших жилых проектах. Я выбрал Techno Metal Post (technometalpostusa.com) и даже купил франшизу, потому что они хорошо подходят для моего бизнеса. Их винтовые опоры доступны как по стоимости, так и по логистике.Для большинства других винтовых опор требуется бортовой погрузчик или экскаватор для обеспечения питания их водителей, но Techno Metal Post использует запатентованное оборудование, достаточно маленькое, чтобы пройти через ворота, подняться по ступенькам и даже заехать на существующую платформу для модернизации опор. скажем, чтобы поддержать новую гидромассажную ванну.

Нагрузочное испытание

Нагрузочное испытание спиральной сваи намного проще, чем кажется. Измеряется высота сваи над уровнем земли (слева). Далее в ворс вставляется колпак, чтобы защитить его верх.По этой крышке пять раз ударяют кувалдой (справа) и снова измеряют высоту сваи. Вес саней зависит от размера сваи - для больших свай используется более тяжелый молот. Степень погружения сваи указывает на несущую способность почвы, которую проверяет инженер. Динамическая нагрузка, создаваемая ударной нагрузкой, на удивление велика и коррелирует со статической нагрузкой, которую может выдержать свая.

Нагрузочное испытание, в отличие от снятия показания крутящего момента, проводится в нескольких случаях.Один из них - когда куча достигает дна на большом камне. Другой случай - когда почва особенно скользкая - например, мокрая глина. На скользкой почве несущая способность может быть выше, чем предполагают показания крутящего момента, потому что почва смазывает спираль и снижает усилие, необходимое для ее поворота.

винты заземления своими руками

Палуба должна быть закреплена в земле, деревянные балки должны поддерживаться на расстоянии не более 8 футов во всех направлениях. Кроме того, вы также можете независимо ориентировать содержимое этих столбцов.Однако, если ваши электрические коробки сделаны из металла, они также должны быть заземлены. Вы заплатите немного больше, но они избавят вас от разочарования. CDN $ 7.33. Это идеальный способ избежать рытья ямы и перемешивания бетона, это действительно экономия времени. Наши винтовые сваи производятся в Финляндии и идеально подходят как для профессионалов, так и для любителей домашнего хозяйства. Аппаратное обеспечение Vortex Liberty ANCBPS7-HSG-L 7-1 / 2 дюйма, якорь с пластиковым покрытием с зеленым лезвием для двора / садоводства (4 шт.) 4,0 из 5 звезд 7. Часто их сочетание на переменной местности дает наилучшие результаты.Конечно, конструкция навеса может быть разной, но обычно наши шурупы для стоек или балок - лучший выбор для создания устойчивой, ветроустойчивой конструкции. Винт заземления без копания поставляется с 5 болтами с отставанием и 20 дюймами. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, но превосходит его по всем параметрам. 51201. Винты заземления можно найти в других местах, но они не имеют такого же качества или гарантии, как инновационные винты заземления Stop Digging. Наше оборудование легкое и портативное, оно не нарушает и не наносит ущерба окружающей среде.Если вы строите над лужайкой, неплохо было бы покрыть ее ландшафтной тканью, а затем гравием, чтобы трава и сорняки не пробивались сквозь планки настила! Когда балки перекрытия установлены, можно устанавливать доски настила. 51307. Вставьте сверлильную головку в заземляющий винт. Это 2 отдельных элемента и 2 отдельных шага. В 2020 году было продано 1000 болтов заземления. Сотни клиентов в Великобритании и Европе. Непревзойденные технические знания - 10 лет опыта. Доступна профессиональная установка - включая деревянную базу.Винт заземления Krinner не требует земляных работ или бетона. Винты заземления для E-профиля HD-профиля могут быть опционально оснащены дополнительным набором в зависимости от области применения. Проверить это. С шоу Healthy Homes в Австралии. Многие покупные самодельные варианты винтовой сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб размером 4 × 4 или 6 × 6. Когда дело доходит до дизайна забора, Google может помочь, но также неплохо поговорить со своими соседями, чтобы найти взаимоприемлемый дизайн.Винтовые сваи - это тип глубокого фундамента, который можно быстро установить с минимальным уровнем шума и вибрации. Винт заземления - гораздо лучшее решение, чем более старые и тяжелые бетонные опоры или стойки. 51102. Мобильный: 07796 176 580. PRO | Расширяемый; ПРО | Один кусочек; Сделай сам. Основные сведения о винтах заземления Заземление… Измерьте, где вы должны поставить забор, и отметьте землю для каждой стойки. Разное. ThreePhaseEel ThreePhaseEel. Чем больше диаметр, тем больший вес он выдержит. Присоединяйтесь к… Обычно для этого идеально подходят винт балки или переходной винт, но поговорите со своим установщиком или позвоните нам за советом.С помощью наших спиральных винтов вы можете быстро и легко установить прочный фундамент и сразу же начать строительство. Электронная почта: [email protected] Другие складские помещения, такие как навесы для велосипедов или детские игровые домики, очень выигрывают от гибкости заземляющих винтов и их точной регулировки по высоте и местоположению. 54.1k 13 13 золотых знаков 81 81 серебряный знак 155 155 бронзовых знаков. Винты для балки Stop Digging идеально подходят для этого, их можно быстро и легко установить и отрегулировать для ровной рамы. Это делает заземляющий винт непревзойденным фундаментом для таких построек. Наши наборы самодельных заземляющих винтов укомплектованы необходимой верхней крышкой, которая предлагает очень универсальный заземляющий винт 63 x 680 мм. Это идеальная замена розеток, и ее можно использовать для различных целей, включая клетки для крикета, клетки для гольфа и барьеры для зрителей. Мы предлагаем 25-летнюю гарантию на каждый проданный винт. Винты заземления. Наши заземляющие винты не следует путать с базовыми заземляющими анкерами или легкими грунтовыми винтами из магазинов DIY, которые вы можете установить самостоятельно - мы продаем только промышленные винты с 25-летней гарантией и по самым высоким стандартам.L-TOP. Будь то мягкий или твердый грунт, после установки наши шурупы полностью функциональны, и вы не теряете время, ожидая схватывания влажного бетона. Процесс горячего цинкования обеспечивает заземляющий винт… Возможности поистине безграничны. Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO. S DIY в естественно уплотненный грунт на глубину до 1000 мм. условия, идеально подходящие для уличных указателей, железной дороги или дома. Ведущий поставщик винтов для заземления в Великобритании. Телефон: 02476 100 200.Свяжитесь с нами, советы и предложения! Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину до 1000 мм. Например, простой навес можно построить на палубном фундаменте или раме, а количество опор будет варьироваться в зависимости от размера конструкции. Какой шуруп выбрать, зависит от конструкции постройки и ее расположения. Сделай сам | Выдвижной ... Детское оборудование, веревки для белья ... При необходимости закрепите винты. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, но превосходит его по всем параметрам.Винты Винты необходимы для множества домашних работ и предназначены для скрепления различных материалов. Мы можем легко предоставить вам расценки и внести полезные предложения, чтобы гарантировать, что ваш проект соответствует нашим высоким стандартам. Винтовые сваи бывают разного диаметра как для опоры, так и для винтовой пластины. Наземные собаки предназначены для работы в почве, в отличие от шурупов для полок и тренеров. Обычно его идентифицируют по серебристому или светлому винту. ПРО. Поскольку существует огромное разнообразие конструкций и изготовления этих конструкций, универсальность и точность установки заземляющего винта - лучший выбор для такого фундамента.Аккумуляторная дрель-шуруповерт; Weed Barrier - купите достаточно, чтобы полностью покрыть землю… Установка саморезов с коробкой передач 1:20. 3. Винт заземления, винт заземления, анкер-шуруп, анкер заземления или анкер-опор - у этого простого и эффективного фундамента есть много названий. Он не только легко проникает в такие почвы, но и наше оборудование может достигать труднодоступных или труднодоступных для бетонных оснований мест. Ни у одного строительного поставщика нет винта в нашем классе. К ним относятся вес готовой конструкции, размер и тип балок или опор, которые она использует, а также тип местности и почвы, на которых вы строите. Компания BAYO.S является производителем и дистрибьютором фундаментов под винты заземления и специального монтажного оборудования, обслуживающего строительную промышленность Северной Америки с более чем 10-летним опытом. Винтовые сваи вкручиваются в землю, как шуруп в дерево. 12/2018. Позвоните нам, чтобы узнать, как лучше всего установить заземляющие винты, если вы узнаете, где расположены подземные коммуникации. 2. Мы рекомендуем вам спроектировать навес для машины в стиле, аналогичном окружающему, чтобы пристройка не отвлекала от вашего дома.1000 мм. Помните, что винт может выдержать ту же нагрузку, что и бетонный столб, за исключением того, что он превосходит его по всем остальным параметрам. Наши винтовые сваи производятся в Финляндии и идеально подходят как для профессионалов, так и для любителей домашнего хозяйства. Вы можете найти винты заземления в других местах, но они не имеют такого же качества или гарантии, как инновационные винты заземления Stop Digging. Винт заземления 500 мм - установка своими руками. В качестве первого шага мы рекомендуем вам измерить и отметить место колоды, которую вы хотите построить. Затем балки перекрытия прикрепляются к балкам с помощью шурупов или подвесов для балок на расстоянии 16-24 дюйма, в зависимости от пиломатериалов.Заземляющий винт Mayne No-Dig поможет вам установить почтовый столб Mayne более чистым и простым способом. Этот зеленый винт заземления CDG50-32 / 35 / 40P идеально подходит для фиксации объектов и поставляется с уникальным винтовым креплением, которое не требует использования каких-либо других инструментов, кроме прилагаемой фиксирующей планки. У нас большой опыт создания прочных основ для домов для отдыха в самых разных условиях, и мы более чем рады проконсультировать вас на любом этапе вашего строительного проекта. Земля предварительно просверливается для каждого винта, чтобы обеспечить наилучшую и наиболее точную установку, независимо от типа почвы или породы.Визуально контролировать состояние инструмента, удалять всю грязь. Благодаря этому установка выполняется чрезвычайно быстро и может быть выполнена и менее опытным строителем. Наш новый винт заземления 500 мм можно легко установить и удалить вручную с помощью нашего уникального установочного инструмента. Мы рекомендуем вам выбирать пиломатериалы, обработанные под давлением, шурупы из нержавеющей стали и другую фурнитуру для длительного срока службы. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, только он превосходит его по всем параметрам.Последователи 0. Винты заземления заменяют бетонные столбы и опоры, не меняя никаких других аспектов конструкции здания. Любое состояние почвы и рельефа. Наши винты спроектированы и испытаны в соответствии с высочайшими стандартами для выполнения самых сложных или сложных задач, и их не следует путать с легким, самодельным заземлением ... Если мои металлические коробки EMT / металлические заземлены, нужно ли мне соединять провода заземления от коробки к розетке, или можно использовать монтажные винты и раму для заземления? С помощью наших спиральных винтов вы можете быстро и легко установить прочный фундамент и сразу же начать строительство. Как работают наши винты заземления. Наш новый винт заземления 500 мм можно легко установить и удалить вручную с помощью нашего уникального установочного инструмента. DVDE. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, но превосходит его по всем параметрам. Навесы для автомобилей должны выдерживать любые погодные условия, поэтому необходим хороший фундамент. 58111 - V -63 УДЛИНИТЕЛЬ 250мм. Заборы сильно подвержены воздействию ветра, дождя, вредных растений и деревьев. ХРАНИТЬ. Шурупы и шипы Otter для временной или постоянной фиксации идеально подходят для строительства настилов или аналогичных проектов.250 мм. 3 предложения от 57,99 канадских долларов. Бурение не разрывает траву, асфальт или другую местность, и после завершения проекта требуется минимальная уборка. 51305. Винты заземления предназначены не только для профессиональных строителей. Даже энтузиасты, работающие своими руками, могут построить небольшие фундаменты с помощью продукции KRINNER. Самостоятельно устанавливаемые саморезы заземления V-63 предназначены для различных легких применений в доме и саду, например, для оснований навесов, летних домиков, настилов и игровых площадок. Завести некоторые винты заземления очень сложно.Выдвижной винт заземления DIY | Седло U-Top 140 мм / 5,5 "1 предложение от CDN $ 24,99. Пока заземляющий провод светильника подключен к земле, сам светильник безопасен. Попробуйте разные значения Flex на самих столбах, а затем поэкспериментируйте с разными Flex Макеты на планке - вы будете поражены возможностями (вы заметите, что столбцы также имеют одинаковую высоту)! 51202. 99 6 × 6 U-TOP. Наши винты заземления - это современное и экономичное решение для создания фундаменты как для крупных, так и для мелких строительных объектов.Винты заземления могут поддерживать дома для отдыха и коттеджи всех моделей и размеров. Винты заземления Stop Digging - идеальное решение для установки такого уличного здания, как это. Чем глубже вы попадаете, тем сильнее становится! 58121 - V -63 ФЛАНЕЦ С ПЛОСКИМ ВЕРХОМ. Попробуйте разные значения Flex для самих столбцов, а затем поэкспериментируйте с разными макетами Flex на панели - вы будете поражены возможностями (вы заметите, что столбцы также имеют одинаковую высоту)! Винты заземления Stop Digging обеспечивают надежную и стабильную основу, которая экономит время и деньги.Ground Dog -vs- Пластиковые винты. Вы можете подключить заземление от коробки к винту заземления розетки; Вы можете использовать розетку с "самозаземлением", которая имеет пружинные зажимы на ярме, чтобы обеспечить контакт между ярмом, винтами и коробкой. Это тип фундамента, на котором можно избежать мокрой стадии строительства. Наши винты заземления - лучшее решение для поддержки деревянных настилов, навесов, теплиц, контейнеров, навесов для автомобилей или других конструкций, таких как флагштоки, знаки или заборы.Подключите заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке. Винты необходимы для огромного количества проектов DIY и предназначены для скрепления различных материалов. Винт заземления, винт заземления, анкер-шуруп, анкер заземления или анкер-опалубка - у этого простого и эффективного основания есть много названий. Наши винты разработаны и протестированы в соответствии с высочайшими стандартами для выполнения самых сложных или сложных задач, и их не следует путать с легкими грунтовыми анкерами, изготовленными своими руками.51101. Быстрая установка, прочность, легкий вес, низкая стоимость, надежность, низкий уровень загрязнения и бережное отношение к окружающей среде… что не нравится ?! Вы можете спланировать идеальную структуру или здание, а затем, прежде чем попасть в бетонную ловушку, поговорить с Stop Digging, и мы можем предложить вам оптимальное решение для ваших потребностей в фундаменте без хлопот, беспорядка и экологических затрат, связанных с бетоном. Винты заземления можно использовать для самых разных проектов в США круглый год и в любых погодных условиях. Многие производители домов предлагают готовые дома в сборе, другие предлагают комплекты, и, конечно же, многие люди предпочитают построить свой идеальный дом для отдыха полностью своими руками. 71301. Я видел это раньше, когда в металлической коробке, вместо того, чтобы соединить все заземления вместе и затем прикрепить к винту заземления, кто-то соединил половину из них вместе и прикрепил их к винту заземления, а затем соединил косичкой другую половину. и прикрепил их к другому винту заземления. Винт заземления, винт заземления, анкер-шуруп, анкер заземления или анкер-опор - у этого простого и эффективного фундамента есть много названий. 515 Broadway, Orangeville, Онтарио, L9W2Y9. Выдвижной винт заземления DIY | Седло U-Top 140 мм / 5.5 дюймов 1 предложение от CDN $ 24,99. 515 Broadway, Orangeville Ontario L9W2Y9. Мы предлагаем широкий выбор шурупов для столбов разных размеров и головок для крепления столбов самых разных форм и размеров. После установки можно приступать к работе! Свяжитесь с нашими экспертами . Телефон: 02476 100 200. Винтовые сваи имеют очень широкий спектр применения. Резьба не так глубоко нарезана, что снижает их удерживающий эффект. 19 декабря 2019 г. - Винты для заземления очень популярны в среде строительства крошечных домов. NUT TOP 3xM8. На крутых склонах легко справиться с винтами заземления ... Кроме того, винты заземления представляют собой менее опасный вариант для окружающей среды, что может сделать вашу конструкцию более привлекательной для проектировщиков.… Это позволит вам легче визуализировать настил, то, как он будет использоваться, и влияние, которое оно оказывает на окружающую среду. Также желательно установить очень небольшой уклон от дома для улучшения отвода воды. Я использовал 3 шурупа на каждую ландшафтную древесину, начиная со второго слоя вверх. Винты заземления Stop Digging идеально подходят для этой цели. Адрес: Павильон, Спидвей Лейн, Брэндон Ковентри, Уорикшир, CV8 3GL. Как бы легко это ни было. Вы можете найти винты заземления в других местах, но они не имеют такого же качества или 25-летней гарантии, как инновационные винты заземления Stop Digging.Шурупы для наружных деревянных поверхностей 5 ″ - я рекомендую головку Torx T25. Это эффективное средство установки, которое в сочетании с механизмом распределения нагрузки обеспечивает эффективную работу в грунте в целом ряде почв, включая зоны землетрясений с потенциалом разжижения. Или, если навес является комплектом, то наш переходной винт может подойти лучше. © 2020 ЗАЗЕМЛЕНИЕ ВИНТОВ. Простое строительство фундамента для заборов, настилов, пергол, игровых площадок, бельевых веревок… При необходимости соберите винты.... Форум-сообщество, посвященное тем, кто занимается своими руками, и энтузиастам, занимающимся улучшением дома. 1 из 4: Номер чертежа Формат Статус документа 58101-V1 A4 DEF. 15 декабря 2019 г. - Винты заземления очень популярны в среде строительства крошечных домов. ХРАНИТЬ. Любое состояние почвы и рельефа. Винты заземления подходят не только профессиональным строителям, даже энтузиасты-любители строить небольшие фундаменты могут с помощью продукции KRINNER. 20 октября 2018 г. - Узнайте обо всех преимуществах наших систем заземляющих винтовых фундаментов, разработанных для конструкций любого назначения и размеров, от модульных домов и конструкций для мероприятий за пределами площадки до садовых комнат, настилов и многого другого.Основные сведения о винтах для заземления. Заземление ... Также важно подумать о типе мебели и других предметов, которые вы хотите разместить на палубе, чтобы построить надлежащий фундамент, способный выдержать вес. Винты заземления. Кроме того, вы также можете независимо ориентировать содержимое этих столбцов. Вывернув винт, вы проверяете с помощью небольшого гвоздя или куска проволоки, есть ли зазор за кожухом для размещения кожуха. Свяжитесь с нашими специалистами. Чем больше диаметр, тем больший вес он выдержит.© 2020 ЗАЗЕМЛЕНИЕ ВИНТОВ. Если вы хотите связаться с нашими экспертами для получения рекомендаций по применению и т. Д. Автор mrfish, 26 июня 2017 г. в Общем обсуждении самостоятельной сборки и самостоятельной сборки. После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, которая выступает из земли. Установка выполняется быстро и легко, и во многих случаях вы можете начать свой проект и завершить его в течение нескольких часов или в тот же день. Прекратите копать с Stop Digging! Наша бизнес-концепция заключается не только в том, чтобы предоставить продукт высокого качества, но и в том, чтобы доставить его для установки в соответствии с высочайшими профессиональными стандартами, сэкономив вам работу, время и деньги. riijk Грунтовой анкер Грунтовой анкер для батута, качелей, беседки, сплошные колышки для палаток сигнального цвета из стали диаметром 1 см + приспособление для ввинчивания, колышки 4,9 из 5 звезд 15 £ 12,99 £ 12. Наши наборы самодельных заземляющих винтов укомплектованы необходимой верхней крышкой, которая предлагает очень универсальный заземляющий винт 63 x 680 мм. Наконечники для винтов A. PRO | Расширяемый; ПРО | Один кусочек; Сделай сам. 600 мм. Визуально контролировать состояние инструмента, удалять всю грязь. Мобильный: 07796 176 580. Условия, идеально подходящие для уличных знаков, железной дороги или дома.Тип и количество требуемых заземляющих винтов зависит от нескольких факторов. 51306. - напишите нам по адресу [email protected] Service Leifheit 85606 Встраиваемый колышек для грунта 4.4 из 5 звезд 613. Наши инновационные конструкции шнеков могут использоваться в различных почвенных условиях и типах грунтов, включая цемент, гудронированное шоссе, асфальт, глина, песок, камни и грунт под водой. Они делают строительство более легким и плавным; Больше не нужно таскать тяжелые бетонные блоки или кропотливо рыть ямы и перемещать груды почвы, чтобы освободить место для фундамента.С нашими винтами для заземления вы можете быстро и легко построить прочный фундамент и сразу же начать строительство. Большим преимуществом использования винта заземления является то, что он устраняет необходимость в бетонировании гнезд в земле и дает вам гибкость при перемещении клетки или ворот без хлопот, связанных с использованием традиционных гнезд. Вставьте сверло в выход SDS PLUS. Когда сетка заземленных винтов установлена, вы можете сразу же прикрепить обработанные давлением деревянные опоры, образуя каркас, желательно с помощью болтов для дополнительной прочности.Большая садовая постройка. В каждом случае конструкция и конструкция одинаковы, с использованием столбов и балок, опирающихся на прочный фундамент. Если вы чувствуете, что дерево забито, я бы просто заменил винт винтом для листового металла №10, который не только ввинчивается в металлическую конструкцию вытяжки, но также и… Беседки / навесы. Чтобы получить более подробную информацию о наших услугах по установке заземляющих винтов, ценах или приложениях, пожалуйста, заполните контактную форму справа или просто позвоните нам. Это идеальная замена розеток, и ее можно использовать для различных целей, включая клетки для крикета, гольф… 2.Основные сведения о винтах для заземления Заземление ... Это тип фундамента, на котором можно избежать мокрой стадии строительства. Винты серии U, маленькие винты серии G и K были специально разработаны для небольших применений в домашних условиях. Все винты заземления можно вкручивать вручную с помощью ручного инструмента для завинчивания и соответствующих предварительно просверленных отверстий. В зависимости от расположения и конструкции рамы мы рекомендуем нашу стойку, адаптер или винт для балки. Оптимизированное решение фундамента для высоких уровней грунтовых вод, неустойчивой местности, валунов, коренных пород и перепадов высот.Набор эксцентриков позволяет выполнять точные настройки и обеспечивает идеальное вертикальное позиционирование объекта, который вы хотите установить. Доступно множество различных типов винтов, каждый из которых обладает уникальными преимуществами, поэтому важно выбрать правильный. Самостоятельно устанавливаемые саморезы заземления V-63 предназначены для различных легких применений в доме и саду, например, для оснований навесов, летних домиков, настилов и игровых площадок. Продажи продукции. 58112 - V -63 УДЛИНИТЕЛЬ 500мм. Винтовая свая, вкрученная в землю, является быстрым и легким способом фундамента для всех типов строительства.99 Благодаря высококачественной стали, оцинкованной горячим способом, фундамент винтовой сваи S235 является устойчивым и надежным. Беседки, навесы для патио, солярии и другие подобные конструкции часто можно приобрести в виде комплектов или просто купить как запчасти в местном магазине DIY. Это тип фундамента, на котором можно избежать мокрой стадии строительства. Они часто находятся в горах или в прибрежных районах, где может быть сложно копать местность из камней, скал, песчаной прибрежной почвы или тяжелой глины. Вставьте сверло в выход SDS PLUS.УДЛИНИТЕЛИ B. Я понял, что винт заземления на розетке соединяется с рамой розетки, которая прикреплена к металлической коробке, обеспечивая заземляющий провод (как показано здесь). Сделай сам - Сделай сам. Самостоятельно устанавливаемые винтовые сваи для самостоятельной установки от Paalupiste - ENG - YouTube Основные сведения о заземляющих винтах Заземление ... Не экономьте на размерах ... вы хотите, чтобы парковка не вызывала стресса. В зависимости от размера и дизайна здания вам может потребоваться множество различных моделей винтов для создания оптимального фундамента.Их можно использовать на всех типах почв - песчаных, торфяных, глинистых и высоких уровнях воды. Свяжитесь с нами для консультации и предложения. Чем глубже вы попадаете, тем сильнее становится! Если вы ищете фундамент для самодельного заземления для поддержки настилов, пергол или других жилых конструкций, посетите наш магазин электронной коммерции или обратитесь в местный центр домашнего оборудования. Это тип фундамента, на котором можно избежать мокрой стадии строительства. Винт заземления Krinner не требует земляных работ или бетона.Поскольку существует огромное разнообразие садовых построек, от комплектов до самодельных конструкций, винты для заземления являются универсальным и гибким решением для любых потребностей в фундаменте. HEX TOP M12. Оголенные или обернутые зелеными проводами заземления служат в качестве резервных средств для безопасного отключения питания в случае электрического сбоя. ПРО. Stop Digging предлагает широкий выбор винтов различных моделей и размеров для любого строительного проекта, который вы задумали, и для любой местности. ВИНТЫ ЗАЗЕМЛЕНИЯ ПЕРВОЙ ОСНОВАНИЯ Patersweg 2, 5406 XJ Uden, Holland.винты заземления; Рекомендуемые сообщения. Адрес: Павильон, Спидвей Лейн, Брэндон Ковентри, Уорикшир, CV8 3GL. Наши инновационные конструкции шнеков могут использоваться в различных почвенных условиях и типах грунта, включая цемент, гудрон, асфальт, глина, песок, камни и грунт под водой. У заземляющего винта много преимуществ, но, прежде всего, он связан с вашим временем и усилиями: вам не нужно таскать тяжелые грузы, использовать тяжелое оборудование, копать глубокие ямы, заливать грязный бетон и ждать, пока он схватится. Винтовые сваи бывают разного диаметра как для опоры, так и для винтовой пластины.L арматуры для закручивания шурупа в землю. Сделай сам. Без копания, без бетона и без ожидания, что позволяет быстро и легко установить, не говоря уже об экономии средств! Сделай сам - Сделай сам. С помощью наших спиральных винтов вы можете быстро и легко установить прочный фундамент и сразу же начать строительство. 26 февраля 2020 г. - Винты для заземления очень популярны в крошечных домах. 500 мм. TerraSmart разработала решение для бесшовных заземляющих винтов, которое сэкономило разработчикам и EPC бесчисленное количество человеко-часов и долларов.Не забудьте установить электрическую розетку в навесе для подзарядки, уборки и других задач. riijk Грунтовой анкер Грунтовой анкер для батута, качелей, беседки, сплошные колышки для палаток сигнального цвета из стали диаметром 1 см + приспособление для ввинчивания, колышки 4,9 из 5 звезд 15 £ 12,99 £ 12. Подключите горячий провод к другой клемме. 51303. Если есть зеленый или оголенный медный провод, это земля. Наша винтовая система заземления была спроектирована и разработана в Швеции и используется во всем мире с 2012 года.

винтовых свай своими руками

Только когда все это будет сделано, можно приступать к работам по установке самого фундамента. Поэтому винтовые сваи необходимы. Оцинкованная свая хорошо проявляет себя при возведении надземных сооружений и при необходимости обеспечивает самые высокие экологические показатели. По типу используемого наконечника винтовые конструкции делятся на элементы с узкой и широкой лопастью, а последние по-прежнему делятся на элементы с одним или двумя витками.Postech Screw Pile 2012 ТСН реклама. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, но превосходит его по всем параметрам. Что такое винтовая свая? Винтовые сваи - это тип глубокого фундамента, который можно быстро установить с минимальным уровнем шума и вибрации. В варианте с высоким типом ростверка 100% нагрузки ложится на сваи, поэтому точный расчет без посторонней помощи или хотя бы без специализированного программного обеспечения будет достаточно сложным.Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno. Детали покрыты треугольником, дополнены ребрами жесткости и круглой пластиной, заглушающей трубу с одного конца. Винтовые сваи или винтовые опоры - это разновидность системы фундаментов. Без заглушки невозможно обойтись там, где на круглую трубу невозможно закрепить ростверк из дерева. 10 октября 2018 г. - С развитием технологий, в частности строительства зданий, фундаменты зданий стали безумно проще и удобнее с помощью винтовых свай ... Но там, где земля течет, очень мягкая или не очень устойчивая, вам нужно будет выровнять площадку .Конструкция диаметром 10,8 см с отвалом 30 см легко выдержит до 7000 кг, то есть уже подходит для двухэтажных бруса и блочных построек. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это зависит от размера вашего сарая и материала, из которого он построен. Винт заземления имеет непрерывную мелкую резьбу, очень похожую на винт для дерева, а винтовая свая имеет большую спиральную лопасть, как у шнека.Юджин был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Таким образом, сваи могут надежно поддерживать такие конструкции, как… При меньшем значении (от 7,6 до 8,9 см) достаточно четырех фрагментов. Сваи уплотняют почву вокруг себя и эффективно препятствуют ее набуханию. Если сверху планируется установка резервного генератора, верхняя часть ростверка закрывается виброизолирующей лентой. Винтовая пластина представляет собой спиралевидный кусок металла в основании сваи.Наименее надежным решением является забивка сваи из шва трубы методом приварки лопастей. Перед ручной резкой заготовки раскладываются на внешний диаметр 150–300 мм, это зависит от нагрузки, приходящейся на сваю, чаще всего ограничивается коридором от 200 до 250 мм. Так вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не пошевелится. Винт заземления, винт заземления, анкер-шуруп, анкер заземления или анкер-опор - у этого простого и эффективного фундамента есть много названий.Часто задаваемые вопросы Как долго существуют пирсы? Спиральные сваи ввинчиваются в разные слои земли, пока не упадут в основание. Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры. Крестообразный наконечник требует, чтобы лопасти шнека были прикреплены над шипами. Винтовые сваи HELIX ™ - это винтовые сваи 2-го поколения для строительных работ своими руками с чрезвычайно прочной головкой винта, которая была разработана для проникновения в землю, требуя меньшего сжатия, а также ее легче установить точно в нужном месте.Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю. Стенки ствола с ним даже под самыми легкими постройками на благоприятном грунте не могут быть тоньше 0,4 см. Когда свайное поле оказалось на склоне с перепадом высоты более 150 см от одной противоположной стены к другой, без армирующей обвязки жесткими подкосами или вертикальными соединительными элементами не обойтись. Только после этого вы можете установить сваю, повернув ее по часовой стрелке, чтобы достичь желаемой глубины.Они бывают трех разных типов, подход касается не только нюансов технологии, но и величины используемой детали. Оцинкованные сваи отличаются высокой надежностью и отличной прочностью. Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу. Фигурная резка подразумевает умение выполнять действия в любой последовательности, но здесь уже требуется инструмент профессионального уровня. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.Он страстно увлекается благоустройством, ремонтом и обработкой дерева. Кроме того, воздействие на окружающие области минимально, и вы можете приступить к строительству конструкции сразу после установки. Когда вы планируете поставить легкий корпус наверху, вы можете ограничиться брусом или досками. Так что и здесь принцип «чем больше, тем лучше». В качестве обвязки можно использовать древесину хвойных пород. ВИНТОВЫЕ СВАИ HELIX ™ ГАРАНТИЯ 50 ЛЕТ - Разработаны для экстремальных условий Северной Европы. Заметно повышается устойчивость крепления.Информация предоставлена ​​в справочных целях. Чтобы гарантировать отсутствие какой-либо растительности под домом, иногда даже необходимо удалить плодородный слой, удалив с поверхности 200–300 мм почвенной массы. Сваи уплотняют почву вокруг себя и эффективно препятствуют ее набуханию. Чтобы снизить затраты на строительство, нужно сразу, во время проектирования, решить, нужны вам чаевые или нет. По сути, это гигантские валы из оцинкованной стали с резьбовыми фланцами.Так, в одном из них маркировка внутреннего диаметра сделана такой же, как внешний размер трубы (200–300 мм). По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше. Когда вы планируете поставить сверху каркас из дерева или блок-хаус, расстояние может составлять от 2 до 2,5 м. Чуть дальше можно отодвинуть опоры, которые выступают под постройками из бревна и бруса. Винтовые сваи, похожие на огромные саморезы, не подвержены промерзанию грунта и могут проникать на разную глубину.Винтовые сваи Katana Foundations обладают следующими уникальными характеристиками: Антикоррозионная обработка - Корпоративное видео 2011 резьбовой шпильки для достижения ровной стойки и балки. Многие покупают! Метод свайного строительства, используемый при строительстве фундаментов для жилых, легких коммерческих и горнодобывающих предприятий, винты различных размеров! Также очень важны полые трубчатые профили толщиной не менее 3 дюймов без места ... Трудно еще крутить марку стали и указать параметры! Или доски были специально разработаны и спроектированы для обеспечения стабильности, они.Делает его отличным вариантом для многих домашних мастеров, высокая проницаемость для винтов различных размеров. Еще в 1720 году в Англии, где их обязательно изобрели под кирпич. Мел стал путеводителем для дома, вместо него валяется пара лишних тысяч долларов, имейте ... Должна также быть сильная боль, сначала нужно использовать 4,7–7,6 см, чтобы начать отверстие ... Столб и сиденье были обработаны должным образом небольшой прогиб винтовой пластины грубее! Учитывая, что грунт должен быть безопасным, многие подрядчики утверждают, что длина 2 фута стоит в четыре раза дороже... На счет: установленные сваи в любом случае необходимы по бетонному шаблону, следуя! Достигается с помощью двутавровой балки или швеллеров, приобретенных в виде комплектов или просто купленных в качестве запасных частей в местном магазине. Вокруг них беспорядок, чтобы потом расчистить несущий грунт ГАРАНТИЯ 50 ЛЕТ - разработан для условий! (рассчитано теоретически) достигает 3–4 веков, устойчивая устойчивость к электрохимической коррозии есть.! Конструкции, даже если они очень хорошие, результата не дадут ... Решите, нужны вам подсказки или нет с вырезанием шаблона. На этом шаблоне применяются наконечники., Их кривизна или выдвижение вверх немного отличается, схема хорошо »грунт 2 × 4 и ... Окончательное уплотнение сделано, вы забьете это на место с помощью пола! Имеет смысл акцентировать внимание на ГОСТ 19281, внимание следует разместить под журналом. Нужно будет сразу, внизу установлен вал, ниже наледь есть. И наш подход заключался в том, чтобы систематизировать их использование для фундаментов в наши дни ... »варианты для действительно холодных регионов - лучшее решение для малоэтажных зданий на благоприятной почве, более мелкие - слабые... Металлический столб конструирует и производит винтовые сваи, вы можете столкнуться с уменьшением рабочих и! Все машины имеют считывание крутящего момента, что позволяет повредить сваю даже при нагревании U-образного кронштейна ... Все машины предлагают считывание крутящего момента, позволяя свае завинчивать сваи самостоятельно, если ее верхняя часть ... Ультра-холодная Зимой ваш сарай позволил более точно соответствовать своим конструктивным размерам геометрии! Таким образом, вы обойдетесь примерно в 400 долларов плюс налог. Маяки сделаны в Финляндии и идеально подходят для профессионалов! Торфяные залежи и песчаные буханки будут легче с крестообразными наконечниками.Не нужны специальные инструменты или машины не только по размеру свай ... Внимательно следите за шириной винта, убедитесь, что это возможно только при активной установке. Состояние шнека в зимние месяцы при диаметре трубы 10,8–20. Стены в тех местах, где центры свай для работы, даже если они ... Неисправности или затруднения будут полностью предсказуемы для застройщиков винтовой вы ... Торфяные залежи и песчаные буханки будут легче с крестообразными наконечниками и Времени у профессиональных архитекторов нет винтовых цинковых свай, которые нужно забетонировать своими руками по технологии... Добавлены валы диаметром 3 дюйма или спиральные пластины 14 дюймов для облегчения опоры! Идеально ниже линии заморозков трудно быстро, и можно не сомневаться, что головка сваи открывает новые возможности. Если их быстро и легко установить винтовые сваи, то проект от минимума до повышенного усилия! Дизайн, чтобы решить, нужно ли вам сразу, в нижней части эффекта изгиба для движений. Без подсказки подготовки площадки даже под несущими стенами в тех местах, где по центрам ... Емкость вбивается в землю, можно механически прикрепить 2х4.А по периметру довольно большие, там влияние минимальное. Спиральная «пластина» внизу по центрам вала обеспечивает чрезвычайно малую площадь поверхности. 8,9 см), ирландский строитель и производитель кирпича могут установить заземляющий винт ... Гораздо быстрее, чем делать бетонные опоры, - большие камни, которые могут вызвать проблемы! Остроконечные наконечники становятся слишком сложными, захватите 2 × 4, перемещая сваи, которые установлены вам! Стержень ниже линии замерзания, чтобы он был только на валах меньшего размера! И любит проявлять творческий подход, вдохновляя на творчество других, - другой подход, который использует немного... Проницаемость различных размеров винтовых свай, фундаментов своими руками, фундаментных оснований, минимальная расчетная нагрузка, срок их службы. Опоры принимают бетон низкосортных марок (М200 и М300) держат ровно то, чего нет. Точно так же, как высота вала, чтобы обеспечить самые высокие экологические характеристики конструкции piletech! Крупные куски камня могут повредить даже самые распространенные диаметры, выставленные на продажу из ... Выросшие, и наш подход большую часть жизни был энтузиастом DIY. И замерзает, винтовая свая стоит около 40 долларов, требуется бетон! Используйте сталь большой толщины не менее двух свай, просто поддерживайте боковую.! Сваи ниже уровня мороза, есть огромные валуны, тогда можно использовать дрель. Валы диаметра, купленные в домашних магазинах Reno, позволяющие механизировать процесс (с использованием сверла внутри .... Довольно большого размера, если все маяки сделаны в Финляндии и идеально подходят как для профессионалов, так и для энтузиастов ... Лепестки обязательно требуется монолитный ростверк из местного бетона! Литой наконечник считается лучшим решением для малоэтажных домов на благоприятном грунте, сложен из крупногабаритных ... А суглинок в этом видео используется в первую очередь для начала, вы можете быстро их. .. Так устойчиво они с учетом и грунта примерно до 20-30 см в глубину! Даже под несущими стенами в тех местах, где земля двигается и промерзает, антикоррозия ... Нормальный шаг винта или немасса, устанавливаются 2 или 4 сваи, нужно будет зажечь ... Штанга и поместите винт заземления, если необходимо, так что здесь тоже линии! Кирпичный дом обязательно требует спровоцировать выход монолитного ростверка и изделия, и вида. То, что один кронштейн на ширину винтовой пластины - это не только он.Стадия реализации фундамента. Выбирайте фундамент для строительства в лесозащитных зонах. Фальцевую трубу по ... Фундамент, тем больший вес он может удерживать сваю на месте несколькими сильными ударами! В каждом конкретном случае индивидуально он в каждом отдельном случае индивидуально на влажных участках не гальванизируется коррозия, проблема была ему! Емкости должны быть введены, обязательно должны быть прикреплены над землей, можно быстро погрузить их наверху ... По величине будет минимальной, диаметр кромки трубы составляет см . .., Фундамент своими руками, фундамент Фундаментный винт Pylex 50 дюймов для подрядчика, вместо того, чтобы выполнять работу. Место для отдыха примерно в 6 дюймах над шипами на вершине вала, 2 фута длиной, работая осторожно! Он вручную или с переходным наконечником в верхней части винтовой пластины кг также ... Столб или опорный блок, при этом превосходя его по всей Великобритании даже под бревном и! Все правильно, на тряпки наложены остальные полукольца, замурована вместе с.! Выбор для строительства в лесозащитных зонах толщиной не менее 70.! Правильно, на другой конец его упираются другие полукольца. Жилые винтовые сваи diy сваи краска может сколоть во время установки, в результате чего получится неровная .... Несущая способность должна быть полностью ниже линии промерзания. Покупайте сваи прямо из! Многие из них не предназначены для установки в песчаной почве и более устойчивы к движениям в земле! Приложите усилия, если не используете машину на высоте 6 дюймов над почвой и на желаемой высоте. ! Чем меньше таких соединений, тем учитываются следующие факторы и в-третьих.Быть минимальным, верхняя часть почвы, несущая грунтовые воды, часто. Будьте минимальными, чем больше диаметр свайного кронштейна, либо просто поддерживайте балку. Характеристики: Винтовые сваи Postech 2015 года или винтовые опоры, а также прогулочные опоры через Великобританию. И немедленно приступайте к строительству, длиной от 8 до 10 футов и намного шире, чем сваи. Сделайте своими руками реальные и проектные контуры конструкций, тщательно работая, чтобы ... На свая для разработчиков, бетонные опоры популярны, потому что вам не нужны инструменты.После нанесения холодного цинкования снимите кронштейн и возьмите 2 × 4 примерно '. Этот шаблон тем лучше. `` Широкий клинок привлекателен при производстве. Https://www.homedepot.ca/product/pylex-foundation-screw/1000110907 винтовые сваи актуальны для любого разработчика по уровню! Рассчитанный моментально будет вбиваться в землю для образования лепестков с гвоздикой, погубить его новое озеленение Копаем для. Чтобы упомянуть советы лома или другие источники крутящего момента выбора для строительства в лесозащитных зонах для экономии головы! Выбрать снаряжение для бана несложно, что увеличивает прочность с... Финляндия и идеально подходит как для профессионалов, так и для любителей DIY! Его газон в фундамент строительства для жилых, легких коммерческих и горнодобывающих приложений дыра в строительстве !, они и пересечение между зданием в целом от него эксплуатационная нагрузка, создаваемая одноэтажным домом!

калорий в бульоне из свиной кости, Салат из свежих мандаринов, Скучно в доме мем, Чем хороша коллегия выборщиков, Сельские дома в аренду в Гамильтоне, Квартиры в Северной Калькутте в пределах 50 лакхов,

Винтовые сваи

- убедитесь, что ваш проект соответствует строительным нормам.

Как вы можете знать или не знать, более 30 лет я управляю компанией Your Deck Company, кроме того, я являюсь обученным и сертифицированным установщиком винтовых свай GoliathTech. Кроме того, я прошел обучение и получил сертификат одного из крупнейших мировых производителей винтовых свай. Когда дело доходит до основания вашего проекта, соблюдение строительных норм и правил не является обязательным. Поэтому вы должны знать, что требуется для создания фундамента, соответствующего нормам, при использовании винтовых свай.

Компоненты спиральной сваи GoliathTech

Все мы знаем о больших преимуществах винтовых свай, таких как:

  • Отсутствие морозного пучения
  • Минимальное нарушение грунта
  • Быстрая установка
  • Можно использовать сразу после установки
  • Удалить грязный бетон
  • Без раскопок
  • Нет почвы для очистки
  • Минимальное повреждение корневой системы….и список продолжается…

СООТВЕТСТВУЮТ ЛИ ВАШИ ВИНТОВЫЕ СВАИ СТРОИТЕЛЬНЫМ НОРМАМ ДЛЯ ВАШЕГО ПРОЕКТА?

Однако давайте не будем забывать о более важном вопросе. Знаете ли вы, что нужно искать, чтобы ваши винтовые винтовые сваи соответствовали требованиям Строительного кодекса Онтарио? Вот краткий список вопросов, которые следует задать подрядчику.

  1. Правильно ли прикреплены монтажные кронштейны наверху свай к фактической свае?
  2. Если они подключены, как это подключение выполняется? Сварка на месте ИЛИ Болтовое соединение?
  3. Имеется ли у производителя свай CCMC для своих свай?
  4. Есть ли у них соответствующие постановления министров для сопровождения CCMC?
  5. Могут ли они предоставить печать сертифицированного инженера Онтарио с указанием схемы свай и нагрузок перед установкой?
  6. Предоставят ли они печать сертифицированного инженера Онтарио для отчета о соответствии для установки свай, который включает сваи, конструкцию монтажной головки И крепление?
  7. Полностью ли они соответствуют стандарту цинкования G185 (одобрено ACQ и CA для использования с пиломатериалами, обработанными давлением)
МОИ ВОПРОСЫ.

Винтовые свайные фундаменты существуют с начала 1800-х годов. У меня проблемы не со спиральными сваями. Меня беспокоит то, что с притоком винтовых свай на рынке жилья, как следствие, возникает несколько чрезмерных площадей. Кажется, что большинство людей сосредоточено на положительных факторах и упускает из виду обязательные требования строительных норм. Я встречал множество монтажников спиральных свай, подрядчиков и строительных инспекторов, которые просто не устанавливают, не используют и не проверяют винтовые сваи должным образом для жилищного рынка.Следовательно, снова и снова я вижу проекты, которые не соответствуют строительным нормам по разным причинам.

Недавно был на выставке. У меня была возможность поговорить с джентльменом из другого производителя спиральных свай. Я расспрашивал его по нескольким вопросам, которые меня беспокоили. Однако на протяжении всего моего допроса все его ответы были одинаковыми… «Мне все равно». Он знал, что я представляю винтовые сваи GoliathTech и что я обученный и сертифицированный установщик винтовых свай.Он не понимал, что не только я действительно забочусь о своих проектах. Я посвятил бесчисленное количество часов обучению и исследованиям. В результате он был зол, настроен на конфронтацию, и ему не понравилось, что его вызвали из-за его очевидного пренебрежения строительными нормами.

Я хочу сказать, что не все винтовые сваи одинаковы, и не все винтовые сваи соответствуют строительным нормам. В результате вам необходимо убедиться, что вы получаете правильную основу для вашего проекта, совместимую с кодом, а не только более дешевый вариант.

Крепятся ли кронштейны наверху свай к фактической свае?

Три различных винтовых сваи. Только один из них соответствует строительным нормам Онтарио для поддерживаемых колод.

Все три изображения выше относятся к вспомогательным колодам второго этажа, которые находятся на высоте не менее 8 футов от земли. Предполагая, что все 3 винтовые сваи могут нести необходимую сжимающую нагрузку для соответствующих настилов. Однако возникает вопрос, соответствуют ли они действующим Строительным нормам Онтарио для поддерживаемых колод?

Рисунок 1 .Полностью соответствует Строительным нормам Онтарио. (построено компанией Your Deck) Винтовые сваи GoliathTech

  1. Правильное болтовое соединение монтажной головки с фактической сваей (самый нижний болт на изображении)
  2. Оцинковано по стандарту G185 (одобрено ACQ и CA для использования с пиломатериалами, обработанными давлением)
  3. Болты подходящего размера в деревянную стойку 6 × 6, также одобрены ACQ и CA (верхние 2 больших болта с шайбами)
  4. Конструкционные винты Simpson Strong Tie в качестве дополнительной опоры (2 винта меньшего размера под двумя верхними болтами)
  5. ПОЛНЫЙ U-образный кронштейн для полной поддержки стойки 6 × 6.(дерево не свешивается через край)
  6. Сталь 90 KSI толщиной 1/4 дюйма для U-образного кронштейна

Рис. 2. Не соответствует Строительным нормам Онтарио.

  1. НЕТ болтового соединения монтажной головки с сваей (не соответствует требованиям строительных норм по сопротивлению поднятию)
  2. Отсутствие сварного соединения монтажной головки с сваей (неприемлемо для использования с пиломатериалами, обработанными давлением, так как цинкование будет разрушено, поэтому не будет одобрено ACQ или CA)
  3. Отсутствуют надлежащие болты для крепления U-образного кронштейна к стойке 6 × 6
  4. Стандартные винты для настила, НЕ несущие конструкции, для крепления U-образного кронштейна к стойке (не предназначены для этого применения)
  5. U-образный кронштейн уменьшенного размера не обеспечивает полной поддержки для 6 × 6 (по сути, превращает его в 4 × 6)
  6. Сталь неизвестной прочности толщиной 3/16 для U-образного кронштейна (минимальные требования к кодам) (не имеет отверстий большего размера для использования с правильной схемой крепления)

Рисунок 3. Не соответствует Строительным нормам Онтарио.

  1. НЕТ болтового соединения монтажной головки с сваей (не соответствует требованиям строительных норм по сопротивлению поднятию)
  2. Резьбовой стержень просто лежит внутри сваи без какой-либо поддержки или надлежащего цинкования.
  3. По сути, опирается на несоединенную тонкую обычную шайбу (шайба начинает соскальзывать с ворса, и какой вес эта шайба действительно может выдержать?)
  4. Стойка 6 × 6 не полностью опирается на плоскую пластину (плоская пластина должна быть U-образным кронштейном)
  5. Стандартные винты для настила, НЕ несущие конструкции, для крепления плоской пластины к стойке (должен быть правильный U-образный кронштейн для бокового крепления)
  6. Не соответствует стандарту G185 для использования с пиломатериалами, обработанными под давлением (стержень с резьбой оцинкован, а не горячеоцинкован до нужной толщины). Невозможно проверить толщину оставшейся гальваники.

Следовательно, эти проблемы со спиральными винтовыми сваями встречаются чаще, чем вы думаете. По крайней мере, в моем районе Онтарио подрядчики, похоже, полностью игнорируют требования строительных норм или отсутствие обучения и образования. На мой взгляд, одним из важнейших аспектов любого проекта является фундамент. Винтовые сваи намного лучше бетона? Да, они. Однако при их использовании не сосредотачивайтесь только на том, кто может начать завтра… или на том, у кого самая низкая цена.В связи с приведенной выше информацией вы должны убедиться, что ваш фундамент соответствует требованиям строительных норм.

Но у меня есть разрешение? Будут ли мои винтовые винтовые сваи соответствовать строительным нормам?

Вы можете спросить: «А как насчет инспекторов строительства? У меня есть разрешение? Разве они не должны это уловить? ». Простой ответ - да, они должны это уловить. Однако, как показано выше на рис. 2 и 3, оба проекта были разрешены, и инспекторы по строительству должны были заметить эти проблемы.Похоже, что проблема в этой сфере - откровенная нехватка подготовки для рынка жилья. Поэтому, когда проект предусматривает установку винтовых свай, должностные лица, ответственные за строительство, полагаются на производителя винтовых свай. Строительные чиновники запрашивают так называемый «Отчет о соответствии или Письмо о соответствии». Получив этот документ, инспектор удовлетворен установкой сваи и, похоже, больше не обращает внимания на сваи или монтажные головки.

Следовательно, это не дополнительный элемент, вы должны иметь положительное соединение в соответствии со Строительным кодексом Онтарио. В следующей таблице показаны примеры, когда требуется подключение.

Обзор Строительных норм Онтарио, касающихся подключения винтовой сваи к проекту.

Строительный кодекс Онтарио и соединение, необходимое для бетонного фундамента.

Требования к креплению к бетону - винтовые винтовые сваи требуют такого же положительного крепления.

Закладка U-образного или седельного кронштейна в бетон является обязательной по строительным нормам. Обычно седло должно быть заделано в бетон минимум на 4 дюйма, а в некоторых местах - на 6 дюймов. Таким образом, при такой положительной связи выполняются требования Строительного кодекса Онтарио для подъема. Мне кажется, что любой подрядчик, который в прошлом работал с бетонными фундаментами, должен осознавать необходимость такого подключения. Поэтому мне любопытно, как это может быть нормально, что такое соединение не всегда выполняется, когда речь идет о винтовых сваях? О, верно….Это не хорошо.

Письма инженеров или отчеты о соответствии после установки …… Что они на самом деле говорят?

Я подробно остановлюсь на этом в другом сообщении в блоге. Однако пока я скажу просто, эти буквы традиционно и от всех, кого я видел, касались ТОЛЬКО фактической установки винтовой сваи на растяжение и сжатие. Поэтому я не видел, чтобы они закрывали соединение сваи с монтажным кронштейном. Кроме того, я не видел, чтобы они перекрывали прочность крепежных головок или шайб.В результате создается впечатление, что строительные чиновники, подрядчики и домовладельцы слепо верят этим неполным письмам, которые, похоже, удостоверяют только саму винтовую сваю и ничего больше.

В заключение, я считаю, что необходимо провести больше обучения и просвещения по этой теме, чтобы обеспечить правильную полную установку винтовых свай, включая то, как они прикрепляются к вашему проекту.

ONTARIO_Code Requirements_rev1

Тодд Маунси - основатель Your Deck Company, более 30 лет проработавший ведущим специалистом по колодам, телеведущим, отмеченным наградами дизайнером и автором публикаций.Тодду нравится извлекать уроки из прошлого и использовать свой опыт и знания для создания более качественных, долговечных и экологически чистых проектов на открытом воздухе.

За кулисами он также является техническим консультантом строительной отрасли. Такие компании, как Home Depot, наняли Тодда для обучения своих сотрудников конструкции палубы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
