Вентилируемые фасады кассеты технология монтажа: Вентилируемый фасад:технология облицовки кассетами

Содержание

Монтаж фасада технология - Вентилируемые фасады Силма

Вентфасады –  навесные вентилируемые системы, из оцинкованного металла с полимерным покрытием или в цинке, оптимальные и стойкие к атмосферному циклу элементы для отделки вентфасада по всему миру, неповторимы по дизайну по сравнению с мокрыми фасадами, а также стойкие фасады с теплоизоляционными прослойками и звуко непроницаемы изоляционными свойствами экологичные современные стойкие конструкции. Вентилируемый фасад из керамогранита, оптимален по цене, вентфасады с прекрасной цветовой гаммой из фиброцементных плит на вентфасаде высотного здания, принимающие "улыбку" здания в новой структуре с любой облицовкой вентилируемого фасада, безупречный фасад и с другими видами облицовки, композитных и стальных кассет, открытого и закрытого типа, элементами прекрасного фасада из HPL панелей и стекла, перфорации, клинкера и других новых панелей на огромном рынке вентфасадов. Неважно какая "одежда" фасада спроектирована, основной пользой такой

фасадной системы по вентилируемому принципу работает сама подоснова, о ней и пойдет речь раскрывая основу монтажа вентилируемых фасадов с применением новейших технологий и проектирования систем вентилируемых фасадов в Москве и на территории Российской федерации

Вентилируемые фасады

Фасады вентилируемые - экономичная и сравнительно недорогая, оптимальная система если выполненна она по современной технологии, из оцинкованной стали к примеру, гарантия на которую составляет не менее 40 лет, применяя полимерное покрытие направляющих из различного профиля толщиной не менее 1,2 мм по толщине, и различной модефикации по сечениям профилей для вентилируемого фасада. Кассеты из металлического сплава, открытого типа, являются простым и долговечным материалом, имеют конфигурацию открытого типа "простой способ" и закрытого типа, с дополнительными планками стартовыми от верха цоколя и декоративными элементами "закрытие руста" под цвет самих кассет в RAL.

Монтаж металлических кассет при грамотном проектировании кассет, не составит труда при работах с вентилируемыми фасадами Силма, ведь специально для этого и была разработана оптимальная система навесных фасадов "Силма-М" под крепление кассет вертикально, монтаж кассет горизонтально, крепеж перекрёстно и в межэтажные перекрытия. Крепение замкового типа кассет, или крепление на саморез, заклёпку в системе нашего фасада, не затруднит даже самого "ленивого" монтажника. Вентилируемые фасады и технология монтажа, вентфасады из керамогранита, крепление композитных панелей, фиброцементных плит и натурального камня на вентилируемые фасады Силма, это экономия времени и средств.

Основные подсистемы вентфасадов
  • Керамогранит вентфасад
  • Профлист вентфасад
  • Композитные материалы
  • Кассеты стальные открытого типа
  • Кассеты металлические закрытого типа
  • Фиброцементные плиты
  • Панели фиброцементные
  • Камень натуральный
  • HPL панели и слоистый пластик
  • Клинкер
  • Объемная керамика

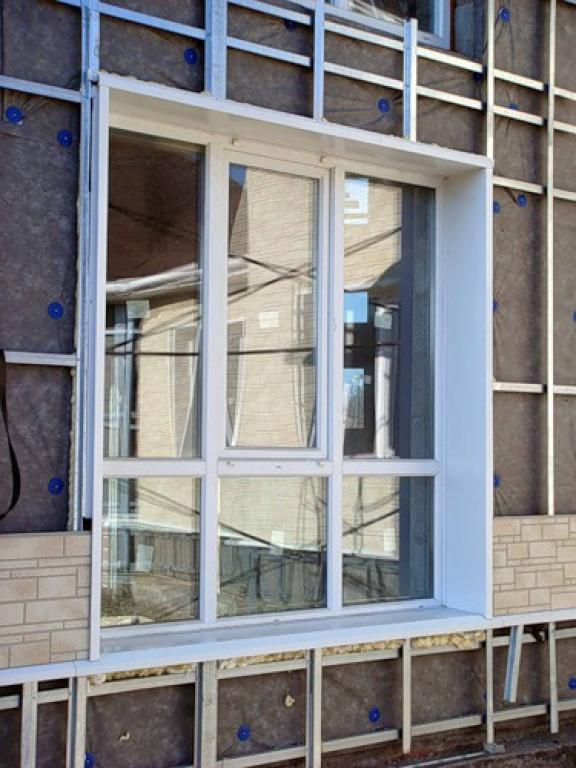

Вентилируемый фасад, вентфасад технология монтажа

Можно долго говорить о технологии для монтажа вентилируемого современного фасада, вентфасад это несомненно конструктор, который приложив проектные знания и опыт, возможно выполнить по дорогой технологии, а можно выполнить оптимальные фасады, приложив немного умения, статический расчёт, подобрав те комплектующие которые нужно, основываясь на технических данных, конструктива самого строения, опыта проектировщика, несущей способности крепежного элемента для фасада "анкер" провести испытания на вырыв и определив шаг кронштейнов в рядовой и угловой зоне фасада. Технология монтажа- в каждой истории такого современного здания, также будет отличаться по свойствам и выгодам от каждого отдельного случая. К сожалению в процессе проектирования у заказчика не остается времени для анализирования ситуации при заказе

вентилируемого фасада и выбор технологии монтажа остается за выбором подобранной сотрудниками заказчика компании, однако всегда есть как минимум три варианта крепления вентфасада и несколько технологий для подбора нужного оптимального фасада и правильной технологии монтажа рассмотрим основные формы:

Технология вентфасада

  • Проверка основания фасада
  • Испытания на вырыв
  • Геодезическая съемка ( обмер, если здание небольшое)
  • Статический расчёт и подбор направляющей ( Т или П, Г или С образной)
  • Подбор нужного кронштейна ( 50, 70, 85, 65 мм)
  • Разметка фасада
  • Бурение отверствий
  • Анкеровка кронштейнов
  • Подготовка отверствий для теплоизоляции
  • Крепеж теплоизоляции на тарельчатые дюбеля
  • Крепеж направляющих
  • Крепеж пожарной отсечки
  • Монтаж облицовочной конструкции на (кляммер, заклёпку, саморез, шину под камень, цангу и. т.д)
  • Обрамления откосов и отливов на быстрый монтаж, заклёпки, саморезы.
  • Монтаж цоколя по технологии в проекте
  • Монтаж парапетов, козырьков

Монтаж вентилируемых фасадов цена на работы

Стоимость работ вентилируемых фасадов или как говорят из чего складывается цена монтажа вентфасада на строительных площадках. В первую очередь от сложности облицовки фасада, как говорят строители, работа с керамогранитными плитами еще и с шагом 600*600 мм является стандартной, такой фасад будет стоить сравнительно недорого, и будет зависить от высотности здания, ведь производить работы на фасаде с лесов намного проще, нежели с фасадных люлек на высотном доме, во первых работа с лесов происходит быстрее, и это связано с подачей материала, подъемом на высоту, простотой складирования самого материала, скоростью передвижения и простотой монтажа, доступности обзора и самой площадки лесов.

Цена  на работы по монтажу вентфасада также зависит от архитектуры здания, наличия колонн, цветовой гаммы рисунка фасада, наличием оконных обрамлений и требований к ним. Монтаж керамогранита проще, чем монтаж к примеру кассет стальных или композитных панелей, цена на монтаж клинкерного кирпича на вентфасаде, является долгой и кропотливой работой, монтаж фиброцементных плит, требует качественного раскроя материала и дополнительной работы с доборными элементами, лентой EPDM, декоративными элементами рустовых планок и угловых, к примеру а также сверления отверствий под гильзу проставку, работы по стыковке рустов.

Подбор облицовочных материалов вентфасада

Материал для вентфасада, облицовочный материал вентфасада

а также внутренняя теплоизоляция внутри системы, имеет свои требования по сертификатам к применению на фасаде, имеют свои сроки эксплуатации, требования по стойкости и пожароопасности. Каждая облицовка делится по классам горючести и относится к категории от негорючих, слабогорючих, до горючих элементов облицовки которые не рекомендуется к применению на фасаде в принципе. Так что же необходимо проверить при подборе облицовочных материалов вентилируемого фасада :

  • Степень горючести
  • Сертификат на покрытие
  • Сертификат на морозоустойчивость
  • Техническое свидетельство
  • Паспорт на материал (Металл, алюминий)
  • Паспорт качества при отгрузке ( выдается с печатью завода изготовителя)

Проверка документов на материалы, обеспечивает надежность и гарантию  на поставляемый материал облицовки, является гарантом чистоты поставки, не стесняйтесь требовать эти документы заранее у поставщика облицовочных материалов, это обезопасит Вас от ненужных трат и переживаний при комплектации фасада о

блицовки вентилируемых фасадов. Вы также можете запросить образцы документации у нас на сайте, и мы с радостью Вам предоставим вариант комплектации, нужной документации в скан копиях.

Что такое стеновые (фасадные) кассеты, способы монтажа

Фасадные кассеты

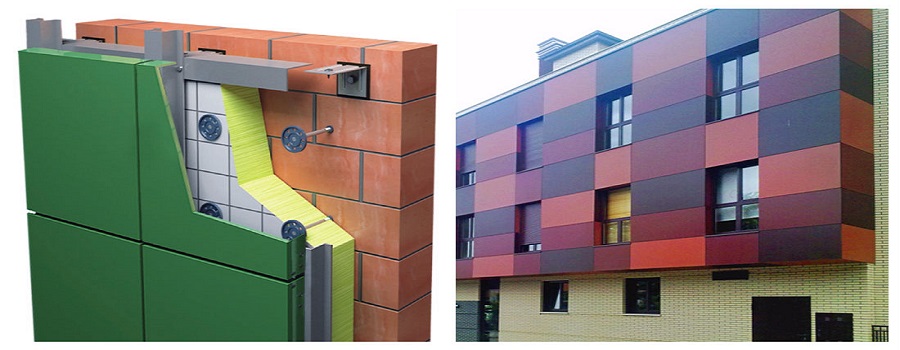

Фасадные кассеты это один из видов вентилируемого фасада, который наша компания предлагает в Севастополе.

Что из себя представляет фасадная кассета:

Фасадная кассета это оцинкованный лист металла, который загибается со всех четырех сторон с пробивкой, штамповкой крепежных и иных отверстий.

Форма фасадной кассеты может быть различной – квадратной или прямоугольной формы и всегда изготовление производится по размерам, предусмотренных проектом, а также с предпочтениями и желаниями заказчика.

Что касается углов и колонн, то возможно выполнение угловых и радиальных фасадных кассет.

Изготовление:

Для изготовления фасадных кассет используется высокоточное оборудование, поэтому производителем гарантируется точность геометрических размеров фасадных кассет.

При производстве используется оцинкованная сталь, с толщиной 0,7-1,5 мм. , аллюминий – 2-3 мм. и нерж-я сталь с толщиной 0,7-1,2 мм.

При этом исполнение не всех моделей фасадных кассет производится в трех металлах.

Фасадные кассеты для их противодействию внешней среде покрываются полиэстером, с толщиной 25-30 мкм, либо таким составом как PolyUral, с толщиной 70-100 мкм, а также PVDF 27 мкм и полиуретановое, Pural 50 мкм.

Фото фасадных кассет:

Монтаж фасадных кассет в Севастополе:

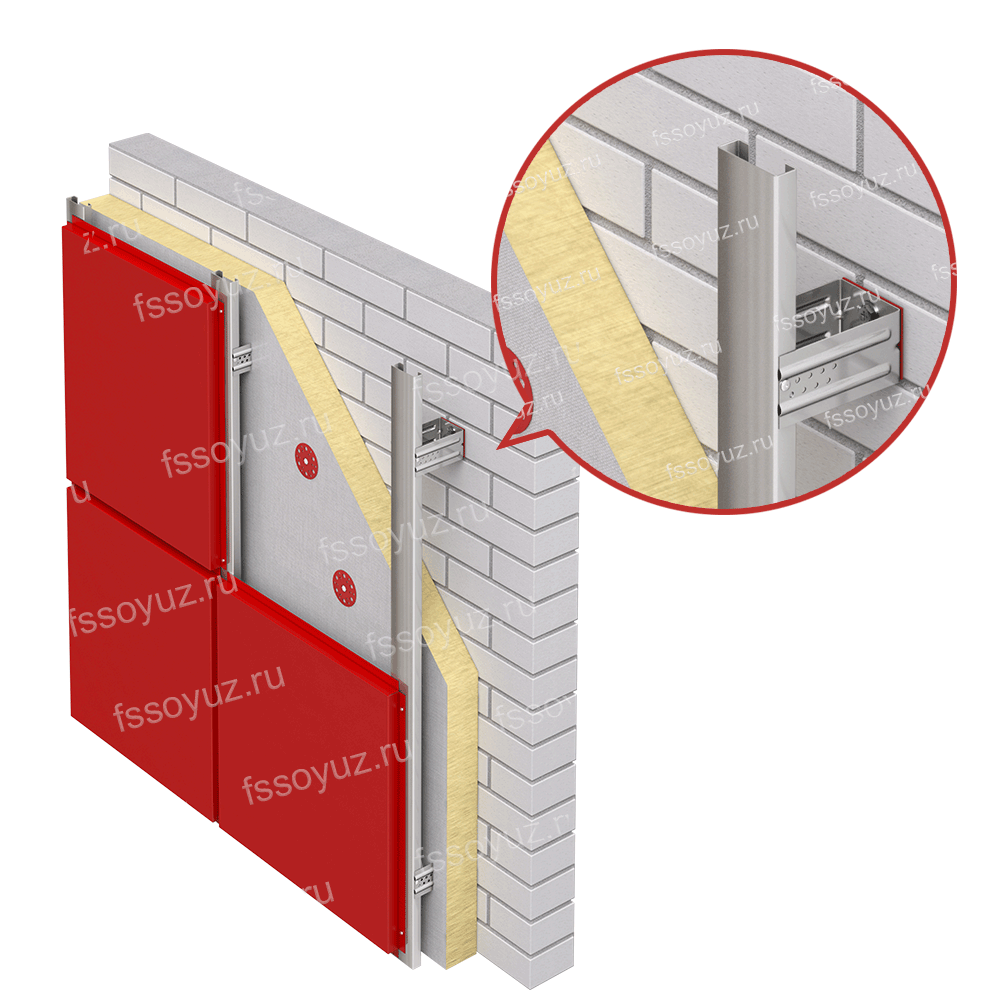

Как и при монтаже других видов вентилируемых фасадов, в данном случае на стену здания на дюбель гриб крепится теплоизоляционны й материал с установкой крепежных уголков. Натягивается паро/гидроизоляц ионный материал. Далее на уголки крепятся направляющие. В целом получается единый металлический каркас. Все проверяется измерительными приборами, чтобы все направляющие были по горизонтальному и вертикальному уровню.

Между утеплителем и фасадными кассетами образуется вентилируемый зазор, по которому свободно перемещается воздух, тем самым предотвращая весь конструктив стены от конденсата и влаги.

Направляющие для монтажа фасадных кассет бывают алюминиевые, из нержавеющей стали или оцинкованной стали.

Фасадные кассеты выпускают с видимыми и невидимыми крепежными элементами.

Область применения фасадных кассет разнообразна. В качестве фасадов кассеты можно применять для облицовки жилых домов, административных и торговых зданий, общественных зданий, хозяйственных корпусов и зданий прочего назначения. Помимо стен, фасадные кассеты используют для облицовки колон круглого и квадратного сечения.

Фасадные кассеты изготавливаются с 3 D эффектом, изогнутые по диагонали. Также есть коллекционные фасады, которые отличаются от обычных своей эксклюзивностью.

Наша компания предлагает в Севастополе республике Крым фасадные кассеты завода кровли и фасада Алга.

Ассортиментный ряд фасадных кассет насчитывает около 13 видов, следовательно, Вы сможете подобрать нужные для Вас фасадные кассеты.

Как заказать расчет изготовления и монтажа фасадных кассет в Севастополе:

Фасадные кассеты
Производство и монтаж фасадных кассет в Севастополе и Республике Крым

Источник: sevastopol. svarkaperm.ru

Фасадные кассеты – просто и со вкусом

Размышляя над материалом для этой статьи, постоянно ловил себя на мысли, что получается рекламный материал. Уж больно много достоинств у этого способа отделки фасада. В какой-то момент, я даже намеренно начал искать минусы, и даже несколько нашёл, но обо всём по порядку.

Что такое фасадные кассеты

Фасадные планочные кассеты

Более точное название этого типа отделки – фасадные кассеты Puzzleton, причём Puzzleton, не название фирмы производителя. Такие фасады, относят к навесным вентилируемым креплениям, так как они монтируются на некотором удалении от стены, о чём мы поговорим чуть ниже.

Внешне фасадные кассеты Puzzleton представляют собой сегменты строгой геометрической формы. Это могут быть квадраты, прямоугольники, или даже треугольники. Зачастую производство фасадных кассет происходит прямо на объекте, это позволяет изготавливать сегменты индивидуальных размеров, что особенно актуально для зданий со сложными конфигурациями фасада.

Облицовка фасада кассетами

Несмотря на внешнее сходство всех кассет, они могут быть изготовлены из разных материалов, с разными техническими характеристиками:

  • Металлические кассеты со стойким полимерным покрытием разных цветов.
  • Медь. Наиболее дорогой и долговечный материал устойчивый к коррозии даже без дополнительной обработки.
  • Латунь. Так же как и медь, не нуждается в дополнительной покраске, но имеет желтоватый оттенок.
  • Алюминий. Может быть как с нанесением полимера, так и без него, самый лёгкий вариант, не создающий существенной нагрузки на фасад.

Отделка здания фасадными кассетами

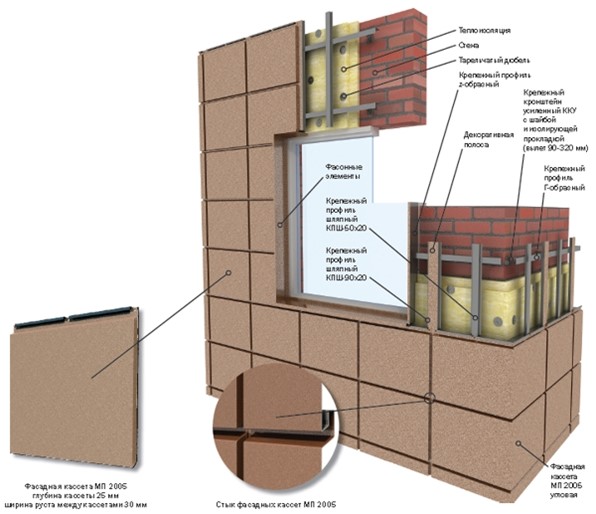

Не в зависимости от материала, фасадные кассетыPuzzleton изготавливаются из листов толщиной от 0.5 мм. И могут отличаться по типу крепления:

  1. МП 1005, имеет открытые крепления, и фиксируются при помощи специальных метизов, которые подбирают под цвет кассеты.
  2. МП 2005, кассеты со скрытым креплением, фиксирующиеся путём зацепления друг за друга.

Интересно! На конечной стоимости эта разница особо не отражается, и выбор скорее зависит от характерных особенностей здания.

Отделка фасада здания кассетами

Приведённая ниже таблица показывает примерную стоимость кассет двух способов крепления:

Цены приведены за металлические кассеты с полимерным покрытием. Медные и латунные фасады будут стоить на порядок дороже.

Характерные особенности

Помимо технических характеристик материалов, из которых производят фасадные металлокассеты, они обладают и собственными достоинствами, продиктованными конфигурацией и особенностями монтажа.

Достоинства

  • Защита фасада от воздействия осадков.
  • Полное отсутствие термической деформации, не в зависимости от способа крепления.
  • Наличие воздушной прослойки между кассетой и фасадом, предотвращает появление опрелостей и плесени на стенах.
  • Многослойность отделки создаёт надёжную звукоизоляцию.
  • Пожарная безопасность. Металлопрофиль не только не поддерживает горения, но и препятствует распространению огня.
  • Строгие геометрические формы значительно ускоряют процесс монтажа.
  • Небольшой вес каждого отдельного сегмента не создаёт дополнительной нагрузки на фасад.
  • Разнообразие цветовых решений.
  • При монтаже не требуется предварительное выравнивание стен.
  • Независимость сегментов друг от друга, позволяет произвести замену любой повреждённой кассеты без демонтажа всей отделки.
  • Работы по монтажу можно проводить в любое время года и при любых температурах.
  • Срок годности, который устанавливают производители на свою продукцию, составляет 50 лет.

Кассеты для фасада комбинированные

К слову сказать, это далеко не полный список достоинств кассетных фасадов, но и их достаточно, чтобы понять особенности материала.

Недостатки

  • Учитывая все комплектующие и стоимость работ, конечная стоимость кассетного фасада довольно высокая.
  • Определённая сложность в мытье. Многие растворители и тем более абразивы, губительны для полимерного покрытия.
  • Кассетные фасады невозможно использовать на зданиях с округлыми формами.

Не в зависимости от того, каким способом будет крепиться металлопрофиль, основание монтируется одинаково. Весь процесс происходит в несколько этапов:

  1. К стене здания, через равные промежутки крепятся кронштейны из легированной стали, именно они берут на себя основную нагрузку, поэтому им уделяют особое внимание. Кронштейны служат опорами для направляющих, и должны быть установлены строго по горизонтальному уровню.
  2. На закреплённые кронштейны фиксируются горизонтальные направляющие. Они оснащены специальными бортиками, которые впоследствии будут удерживать утеплитель.
  3. Когда все горизонтальные направляющие установлены, фасад утепляется. Для этого используют минеральную вату или пенопласт. В зависимости от предназначения здания и пожарных допусков.
  4. Поверх утеплителя устанавливаются вертикальные полозья. Именно к ним будут фиксироваться кассеты, поэтому расстояние между полозьями определяется шириной сегмента.
  5. На вертикальные полозья монтируются металлокассеты фасадные.

Весь процесс монтажа происходит снизу вверх, а расстояние между горизонтальными направляющими не должно превышать 1.5 метра.

Заключение

Стальные текстурированные кассеты

Современные нормы безопасности предъявляют повышенные требования к отделке фасадов, особенно если дело касается общественных зданий. И фасады из кассет с достоинством проходят проверки по всем показателям. Во многом именно это делает их столь популярными среди заказчиков и строителей.

Фасадные кассеты – просто и со вкусом
Что такое фасадные кассеты? Характеристики, цены и особенности материала. Преимущества и недостатки. Инструкция по монтажу.

Источник: pootdelke.ru

Фасадные кассеты (металлокассеты)

Наши преимущества

Фасадные металлокассеты – современный строительный материал для облицовки зданий по технологии вентилируемых фасадов. Этот тип изделий характеризуется прямоугольной или квадратной формой, где для придания объемности применяют загиб с четырех сторон. Металлические фасадные кассеты широко используют при обустройстве фасадов зданий различного функционального назначения:

  • торгово-развлекательные комплексы,
  • жилые здания и сооружения,
  • терминалы аэропортов и здания вокзалов,
  • складские и логистические комплексы,
  • офисные и административные здания,
  • объекты промышленного назначения.

Крепление фасадных кассет осуществляют с учетом наличия вентилируемого зазора, который обеспечивает отвод влаги от несущих элементов зданий.

Производство металлокасет

Фасадные кассеты производятся из оцинкованной листовой стали, толщиной от 0,5-1,5 мм и могут быть изготовлены различных размеров (в виде квадрата, прямоугольника или другой произвольной формы). Фасадные кассеты «Профметалл» могут быть выполнены как с полимерным покрытием, так и без него.

Готовую форму металлическая кассета приобретает уже на гибочном оборудовании, где происходит загибание листов заготовок со всех сторон. Форма загибов зависит от типа фиксации кассет:

  • Открытое крепление, где предусмотрено крепление к несущему каркасу при помощи саморезов.
  • Скрытая, где изделия фиксируются между собой с помощью специальных встроенных креплений, а поверхность фасада имеет идеально ровную поверхность.

После окончательного придания металлическим панелям требуемой формы, они поступают в цех порошковой покраски. Окрашивание металлокассет осуществляют по технологии порошковой окраски, что позволяет получить готовые изделия в любом цвете палитры RAL.

Преимущества металлокассет

Фасадные оцинкованные кассеты характеризуются большим количеством преимуществ по сравнению с другими облицовочными материалами:

  • Длительный срок службы без потребности в проведении ремонта или восстановления.
  • Простой монтаж за счет наличия специальных креплений, что обеспечивает быструю установку на поверхности стен с неровностями или сложной формой.
  • Облицовка из металлокассет снижает теплопроводность стен и соответственно расходы на отопление.
  • Фасад из оцинковки устойчив к воздействию атмосферных осадков, коррозии, солнечному свету, порывам ветра, резким перепадам температуры и механическим повреждениям.
  • Широкий выбор доступных цветовых решений обеспечивает отменные декоративные качества.
  • Стальная поверхность панелей обладает высокой пожарной безопасностью, не распространяет горение и не выделяет дыма.
  • Легкий вес панелей обеспечивает низкую механическую нагрузку на фасад, что делает возможным их монтаж даже на ветхие здания.
  • Высокая степень ремонтопригодности вентилируемых фасадов из оцинкованных панелей дает возможность быстро восстановить поврежденные участки.
  • Стоимость металлических кассет позволяет реализовать облицовку фасада при жестких ограничениях бюджета.

Предложение Компании “Профметалл”

Компания «Профметалл», имя собственное производство, является ведущим производителем фасадных металлических кассет в Севастополе и области. Мы гарантируем качество и надежность выпускаемых фасадных кассет. Предлагаем широкий выбор металлокассет различной формы и размеров. С помощью порошковой покраски можно передать любой цвет и фактуру для воплощения любых нестандартных дизайнерских решений. Цена за м2 нашей продукции выгодно отличается от коммерческого предложения конкурентов и зависит от способа крепления, толщины металла и типа декоративного покрытия. Наша компания предлагает выгодно купить качественные фасадные металлокассеты, изготовленные с учетом всех требований клиента.

Фасадные кассеты (металлокассеты)
Фасадные металлокассеты – один из универсальных материалов, применяемых для отделки вентилируемых фасадов зданий с повышенными требованиями к внешнему виду. Фасадные кассеты от производителя – Профметалл50.

Источник: sevastopol.profmetall50.ru

Вентилируемые фасады в Симферополе производит завод «RS»

На заводе «RS» (Крым) запущена линия по производству металлических фасадных кассет. В Симферополе и других крымских городах эта продукция быстро стала популярной, т. к. крымчане успели оценить преимущества технологии «вентилируемый фасад».

Фасадные кассеты представляют собой ячейки, произведённые из оцинкованной стали с полимерным покрытием широкой цветовой гаммы. Форма также может быть различной: прямоугольники, квадраты, треугольники, трапеции. Кассетные фасады – в Крыму технология применяется не первый год – практичны и долговечны, просты в монтаже и уходе. Фасад, оформленный с использованием этого материала, придает строению выразительный и очень эффектный внешний вид.

Технология монтажа металлических фасадных кассет заключается в следующем: между стеной и отделочным фасадным материалом предусматривается вентиляционный зазор. Воздух, свободно циркулирующий в зазоре, удаляет пар, проникающий изнутри здания, и конденсат, возникающий на задней стенке фасадных кассет. Кроме того, материал вентилируемых фасадов (кассеты и утеплитель) защищает здания от воздействия атмосферных явлений.

Обобщая вышесказанное, перечислим преимущества фасадных кассет:

1. Надёжная защита здания.
2. Эстетичный внешний вид, гибкость дизайна, сочетание с другими отделочными материалами.
3. Отсутствие необходимости специального ухода и технического обслуживания
4. Экологически безопасный материал.
5. Испорченные элементы могут быть легко заменены без демонтажа всего фасада.
6. Высокая прочность при незначительном весе.
7. Простота транспортировки и монтажа материала благодаря лёгкому весу.
8. Устойчивость к атмосферным воздействиям, в т.ч. УФ-лучей. Как следствие, долговечность материала.
9. Пожарная безопасность. Материал не горит, относится к классу негорючих.

Дополнительное преимущество фасадных кассет от симферопольского завода-производителя «RS»

Помимо кассет стандартных размеров, мы производим кассеты по индивидуальным замерам. Таким образом, вам не придется резать кассеты, например для последнего ряда или крайнего столбца фасада.

  • стандартные: 400х600, 200х400, 400х400, 200х200 мм
  • индивидуальные размеры под ваши нужды.

Как выполняется монтаж кассет?

Монтаж можно производить двумя методами. Каждый из них прост в исполнении и не требует много времени.

  • Открытый метод: элементы устанавливаются поштучно на несущем каркасе. Крепление метизами.
  • Скрытый способ: элементы соединятся между собой жёстким сцепленим (верхний элемент крепится к нижнему.

Завод-производитель фасадных кассет «RS» (Симферополь) представляет элементы вентилируемых фасадов различных форм, цветов, текстур, матовые и глянцевые. Защитные функции выполняет стойкий финишный полимерный слой Clear.

Доставка фасадных и других материалов планово осуществляется из Симферополя по всему Крыму: Севастополь, Евпаторию, Черноморское, Ялту, Алушту, Джанкой, Керчь, Феодосию…

Вентилируемые фасады в Симферополе производит завод «RS»
Вентилируемые фасады в Симферополе. Производство металлических фасадных кассет, доставка по Крыму: Севастополь, Евпаторию, Черноморское, Ялту, Алушту, Джанкой, Керчь, Феодосию

Источник: profnastil-smf.ru

Что такое стеновые (фасадные) кассеты, способы монтажа

Навесным вентилируемым фасадом никого уже не удивишь. Но вот такая отделка, как фасадные кассеты только начинают появляться на разных строениях. Несмотря на то, что эта облицовка стоит достаточно дорого, спрос только возрастает. Это связано с большим количеством преимуществ металлических кассет для фасада.

Разнообразие кассет

Фасадная кассета представляет собой геометрическую фигуру (квадрат, прямоугольник или равносторонний треугольник), изготовленную из металлического листа. Для производства деталей выбирают листы с толщиной 0,5 мм, 1 мм и 1,5 мм. Чем больше толщина заготовок, тем дороже в итоге будут стоять фасадные кассеты.

Строительный рынок предлагает такую отделку, изготовленную из следующих металлов:

  • Сталь. Этот материал имеет большой вес. Выбирая его нужно обязательно просчитать, выдержит ли нагрузку фундамент и несущие стены. Преимуществом стали считается разнообразие цветов. Ее покрывают разноцветными полимерными красителями.
  • Алюминий. Фасадные кассеты из этого материала самые легкие. Они практически не нагружают несущую конструкцию. Строительный рынок предлагает варианты с полимерным покрытием и без него.
  • Медь. Такой вариант наиболее существенно «ударит по карману». Цена высока, но фасад из меди самый долговечный. И для этого не нужно покрывать металл дополнительными защитными средствами.
  • Латунь. И данный материал не стоит покрывать любыми красками. Но выбирая отделку из латуни, следует помнить, что кассеты будут иметь желтоватый оттенок.

Металлокасеты отличаются и по способу крепления. В зависимости от того как выберет владелец здания, такой эффект получит в результате.

  1. Открытый крепеж. Элементы фасада фиксируются с помощью саморезов, гвоздей или метизов к заранее возведенному каркасу. После того как монтаж завершен можно четко указать на место где установлен крепеж.
  2. Скрытый способ. Для этого на верхней части одной фасадной кассеты есть специальное углубление, в которое вставляется нижний край другой. Таким образом, никаких крепежей нет, и вся конструкция смотрится как цельный организм.

Способ крепления элементов конструкции никак не влияет на конечную стоимость отделки фасада. Но вот по эстетическим характеристикам, некоторые склоняются больше в сторону второго варианта.

Положительные и отрицательные аспекты, которые нужно знать

Как и любой отделочный материал фасадные кассеты из металла имеют и преимущества, и недостатки. Ознакомившись с ними можно либо остановиться на такой отделке, либо рассмотреть другие более подходящие материалы.

Начнем с достоинств. Чем же так приглянулись металлические фасады?

  1. Надежно защищают стены строения от атмосферной влаги и резких перепадов температур.
  2. Способ монтажа позволяет дополнительно утеплить здание.
  3. Элементы не деформируются под воздействием как высоких, так и низких температур. Это относится как скрытому, так и открытому крепежу.
  4. Отличная звукоизоляция.
  5. Высокий уровень пожарной безопасности. Материал не воспламеняется и останавливает горение.
  6. Очень быстро монтируются.
  7. Перед монтажом можно не выравнивать внешние стены.
  8. Если один из элементов был поврежден, то его легко заменить без полного демонтажа конструкции.
  9. Монтажные работы разрешается проводить в любое время года и при любых погодных условиях.
  10. Большой выбор цветовых решений.
  11. Длительный срок эксплуатации. Некоторые производители указывают срок службы около 50 лет.

Как видно, преимуществ очень много. Но есть и негативные аспекты. С ними тоже нужно познакомиться, чтобы знать, с какими трудностями можно столкнуться в будущем.

  • Некоторые сложности при монтаже. Для такого фасада нужно идеально ровно установить каркас. Если этого не сделать, то может возникнуть сильный перекос. А это скажется на устойчивости конструкции.
  • Высокая цена. Учитывается и цена на все комплектующие и плата за работу наемной бригады.
  • Сложность уход за поверхностью фасада. Мыть можно только водой. Агрессивные моющие средства, пятновыводители, растворители и абразивы полностью испортят полимерное покрытие.
  • Округлые формы дома будет очень сложно оформить фасадными кассетами.

Необходимые элементы

Для создания конструкции вентилируемого фасада их металлических кассет необходимо приобрести следующие детали:

  • Металлопрофиль для создания каркаса.
  • Крепежные уголки для внутренних и внешних углов.
  • Наличники и нащельники.
  • Откосы.
  • Крепежи (саморезы или метизы).
  • Панели, защищающие от ветра.
  • Фасадные металлокассеты.

Правила монтажа

Первым этапом будет установка каркаса. Как уже упоминалось выше это очень важный этап. И если человек раньше не имел дела с такой работой, то установка фасадных кассет из металла — это не лучший вариант для изучения отделки внешних стен. Лучше доверить такое мероприятие профессионалам. А, в противном случае будут испорчены материалы и зря потрачены деньги.

После сооружения каркаса можно приступить к установке утеплителя, если его использование планировалось. Хорошо если утепляющий материал будет покрыт пароизоляционной пленкой. Таким образом, лишняя влага не будет впитываться в утеплитель, что значительно продлит срок его эксплуатации.

Дальше уже устанавливают сами кассеты. И тут есть небольшие отличия в способах монтажа.

Открытый крепеж

Фасадные кассеты похожи на небольшие металлические коробочки. Для открытого крепежа на верхней и нижней стенке есть отогнутые края с отверстиями. Они предназначены для крепежа. Начинают монтаж от нижнего левого угла станы. Первый ряд кассет сначала закрепляются только нижней частью к первому металлическому профилю.

Каждый последующий ряд накрывает предыдущую стенку с отверстиями для крепежа и только после этого закрепляются. Таким образом, продвигаются до самого верха. После чего устанавливаются защитные элементы (откосы, наличники, нащельники, ветрозащитные панели).

Закрытый крепеж

В этом случае только верхний край кассеты имеет специальную отогнутую полоску, с помощью которой крепиться одна панель к каркасу, и на нее устанавливается верхняя. Монтаж также начинается от левого нижнего угла дома. Полностью устанавливается нижний ряд и поверх крепиться следующий. Таким образом, продвигаются до верха стены. После окончания установки фасадных кассет крепятся защитные детали.

Что такое стеновые (фасадные) кассеты, способы монтажа
Использование фасадных кассет для обновления строения приобретает все большую популярность. При этом такую облицовку применяют для частных и многоквартирных домов, и для офисных зданий или торговых центров.

Источник: 1pofasadu.ru

Технология монтажа вентфасадов - СОЮЗ

Вентилируемые фасады считаются достаточно сложной системой, поэтому технология монтажных работ должна соблюдаться в полном соответствии, дабы избежать неприятных последствий в будущем.

Подготовительные работы

Перед тем, как приступать к установке навесного фасада, необходимо провести следующие работы, а именно:

  1. Необходимо обозначить все границы той зоны, которая может быть опасна для человека;
  2. Следует провести осмотр и подготовку фасадных подъемников;
  3. Установить или выбрать помещения на строительной площадке, в которых будут храниться все необходимые материалы и инструменты для работ.

Категорически запрещается проводить монтаж навесных фасадов при плохих погодных условиях. К таким можно отнести гололед, сильный ветер, туман, мороз ниже 20 градусов и грозу.

Проводимые работы с поверхностью

Перед тем, как начинать установку короба фасада на поверхность стены, ее нужно изучить во всех деталях. Чтобы получить размеры здания в соответствующей точности, следует провести геодезическую съемку. Анкерный дюбель обязательно должен пройти испытание прежде чем его закрепят к стене. Тип и конструкцию несущих стен лучше изучить до начала установки фасада. Перед тем, как получить разрешение на установку фасада, необходимо определить максимально допустимую нагрузку.

Отделка фасада дома и его утепление подразумевает собой составление проекта, в котором будет освещена следующая информация:

  • Теплотехническая оценка для утепления объекта;
  • Толщина, тип, крепление и расположение теплоизоляционных плит.

Установку композитных материалов можно осуществить несколькими способами: с помощью уголков или салазок, которые крепятся к направляющим.

Частые ошибки

Некоторые неопытные специалисты допускают самые распространенные ошибки в монтаже вентилируемых фасадов, а именно:

  1. Каркас устанавливается при низкой температуре, а когда начинается отопление, крепежи попросту слабеют;
  2. Специальные кронштейны нередко заменяются на более дешевые аналоги. Это может привести к тому, что теплоизоляционный материал начинает сыреть;
  3. Анкеры устанавливаются неправильно, с несоблюдением технологии. После этого в местах фиксации стены начинают разрушаться;
  4. Кронштейны устанавливаются без специальной прокладки. Под сомнение ставится прочность всей конструкции, так как отсутствие прокладки приводит к быстрой коррозии порче кронштейна.

Не стоит забывать, что весь внешний вид здания будет зависеть только от правильности установки фасада. Выхода из строя всей конструкции легко добиться, забыв о любой мелочи, которая так важна в подобной работе.

Монтаж конструкции может быть выполнен от 10 дней до месяца. Перед началом установки фасада, необходимо провести установку кровли на здании. Чтобы защитить облицовочную поверхность, устанавливать в нее какие-либо посторонние предметы не рекомендуется.

Вентилируемые фасады - обустройство фасадов зданий

Услуги нашего завода по производству вентилируемых фасадов Московский завод подсистемы:



Утепление современными листами теплоизоляция для фасадов



Обустройство мокрым фасадом в составе вентфасада

Проведение реконструкции фасада и работ по монтажу и технологии мокрых качественных фасадов. Описание применения и технологии данного фасада известно далеко не всем монтажникам, а нарушение работ мокрых часто приводит к появлению как мостиков холода между облицовками, так и обрушение штукатурки и жилой дом превращается в аварийный. Мы предлагаем Вам применять только качественные смеси, наш завод не производит данных материалов, но постоянно сталкивается с проектированием в составе проекта этих участков фасада, зная технологию монтажа мокрого фасада

Остекление витражей и окон алюминиевыми системами фасадов

Остекление светопрозрачными конструкциями фасадов в Москве при строительстве зданий и реконструкции. Подробная технология, узлы крепления и описание монтажных работ по светопрозрачным конструкциям. Мы выполняем качественное изготовление современных стоечно-ригельных систем витража, окон из теплого алюминия серии 62 мм, серии 68 мм, серии 72 мм. Современный цех в М.О. Лыткарино, позволяет оперативно выполнить сборку витража и дверей входных групп.



Производство кассет открытого и закрытого типа, фасадных металлических и алюминиевых кассет

Производство компании позволяет изготовить кассеты из алюминия, произвести металлокассеты в Москве из оцинкованной стали с полимерным покрытием. Высокая точность и европейское оборудование,, залог качества кассет - это в первую очередь выполнение правильной геометрии при раскрое кассет, но в нашем случае данные программы выполняет качественное автоматическое оборудование из Италии ТМ Salvanini.

Геодезическая фасадная съемка и лазерное сканирование фасадов

 Данные технологии обмеров, выполняются для более точного проектирования фасада, при проектировании конструкций витражей, окон, вентилируемых фасадов и строительстве, гарантия идеальной точности.



Дизайн проект на фасад, эскизный проект - колористический паспорт, разработка и получения колористических паспортов в Москве

Современная разработка дизайна, включая архитектурные фантазии, позволяет провести работы и составить уникальные дизайны фасадов, проекта с расчетами спецификации. Создание модели в 3D и сделать визуалицию объекта.



Вентилируемые фасады - этапы выполнения монтажа и технология работ

Технология обустройства фасада, монтажные схемы и консультации по монтажу  вентфасада. Работы от сборки лесов до сдачи работ заказчику производятся по следующему алгоритму и плану:

  • Монтажные схемы
  • ППР если здание высотное с люльками
  • Установка лесов
  • Разметка фасада с помощью нивелира и верёвки, маркеров
  • Бурение отверствий под анкер, монтаж кронштейнов с помощью прокладки паранитовой, шайбы, кронштейна, анкера
  • При утеплении 1 слой - анкеровка тарельчатых дюбелей - 2 шт. второй- 5 шт.
  • Установка направляющих вертикально - вертикальная разметка, перекрёстно - горизонтально(угол) вертикальная(шляпный профиль) установка системы.
  • Соединение направляющих заклёпкой A2-A2
  • Монтаж облицовки с помощью крепежа - керамогранит на кляммер, фиброцемент на заклёпку 21 мм. , кассета на саморезы цветные, композит на иклю+салазку или заклёпки, камень на шины или кляммер, профлист - на заклёпку
  • Оконные обрамления дополнительно обеспечиваются пожарными требованиями в местах откосов (пожарными отсечками) в верхнем откосе ставится дополнительные кляммера, монтаж элементов доборных выполняется только на нержавеющий крепёж, откос крепится только к элементам кронштейнов, а не к основанию или облицовке систем.



Вентилируемый фасад - монтаж подсистем из натурального камня, как правильно выполнить монтаж камня

Обработка и технология навешивания на полки, натурального фасадного камня, в устройстве системы вентилируемых навесных фасадов. Метод обустройства усиленного каркаса и обработки торцов камня по поверхности, позволяет быстро выполнить монтаж на шину или кляммер зубчатый под пропил, также есть крепление камня на засверливание кайлов, однако такой тип крепления не все смогут выполнить на фасаде, требуется максимальный профессионализм монтажников.

Облицовка композитных кассет на салазку скрытое крепление, крепление композита на заклёпку - открытое крепление

Как правильно выбрать схему крепления Композитных панелей и выполнить правильно облицовку навесных вентилируемых фасадов и тип крепления. Выбор не горючего композита - на что обратить внимание ? В первую очередь на сам композитный материал и его прослойку - она внутри должна быть белого цвета, что означает что материал не горючий, если черная- такой композит вешать на фасад нельзя, он сгорает за 5-7 минут на здании, а значит опасен для жизни.



Облицовка навесного вентилируемого фасада кассетами из матовых и глянцевых металлокассет по типам крепления

Применение металлокассеты на фасаде, вентилируемых фасадов в Москве. Применение металлических навесных кассет на детских садах и школах и их модефикации, данная технология применения в отделке кассет, позволяет выполнить фасад из безопасных материалов, а простая технология вентфасада вертикального или горизонтального крепления кассет, позволит управиться с фасадом в срок. Открытый тип кассет - максимальная точность, крепления на саморез окрашенный в цвет кассеты, а также возможность быстрого монтажа кассет. Закрытый тип крепления требует правильного монтажа кассет на замковый тип крепления, где нужно соблюдать технологию как самого КМ по фасаду так и следить за габаритами разметки фасада.





Обустройство вентфасада керамогранитом

 Виды керамогранита для вентилируемого фасада, какой лучше керамогранит - матовый, или керамогранит полированный - задаются многие заказчики при применении этого материала на фасад. В варианте с матовым и полированным фасадным керамогранитом, лучше всё же выбрать матовые оттенки, если достаточно глазу передачи оттенков и яркости фасада, во первых материал керамогранит матовый (не шлифованный) дешевле на 30-40% а во вторых применяется всегда в больших объемах и есть на складах у многих диллеров заводов, включая наши склады. Также и кляммера легче подобрать к матовым оттенкам керамогранита, однако иногда важнее эстетика фасада, а не цена на керамогранит



Виды всех вентилируемых навесных фасадов - когда можно всё.




В современном строительстве при развитии технологий фасада и строительства в целом, возникает потребностьу архитектора удивить своего заказчика, чтобы произвести положительное впечатление и применить все фантазии на будущем сооружении дома коттеджа или таунхауса, тогда и приходится выдумывать нужные узлы крепления облицовки деревянных панелей и стыковки их с вентилируемыми фасадами, выполнение принципа вентфасада на каркасе и уже после выполнение навешивания на каркас ЦСП для последующего монтажа на клеевую смесь натурального камня или клтинкера - всё это осуществимо с технологией разработки узлов и систем вентфасада в загородном строительстве - когда всё можно монтировать на фасад, не смотря на техническое свидетельство.





Плюсы и минусы вентилируемых фасадов

Современные строительные технологии позволяют создавать самые смелые дизайнерские идеи, что сказывается на привлекательности внешнего вида отдельных зданий и сооружений, а также всего города. Строительство зданий не ограничивается возведением общей конструкции и важно обеспечить привлекательность наружной части постройки, создать качественное утепление. Технология нанесения изоляционных материалов непосредственно на стену, влечет за собой нарушение необходимого уровня теплопроводности, разрушение стен и другие негативные последствия.

Создать привлекательный фасад сооружения, сделать его надежным, безопасным, стойким к воздействию влаги, перепадам температур, помогут вентилируемые фасады – продукт №1 на рынке отделки зданий. С данной технологией, фасады зданий могут быть красочными или сдержанными, но независимо от стиля, этот элемент позволяет изменить внешний вид и защитные свойства облицовки до неузнаваемости.

Что такое вентилируемый фасад

Технология, при которой между стеной и декоративно-защитным облицовочным слоем образуется пространство для циркуляции воздуха (снизу вверх) называется вентилируемый фасад. Данный способ отделки предотвращает накапливание влаги на стенах/утеплителе, способствует минимизированию негативных последствий окружающей среды. Установка вентфасада позволяет превратить даже самую обычную постройку в современное здание.

Среди всех материалов для оборудования вентилируемых фасадов, очень распространены фасадные кассеты, которые производятся из оцинкованной стали, грунтуются/окрашиваются перед применением.

Несмотря на доступность решения, монтаж фасадных кассет производится только на оцинкованную подсистему с множеством элементов, усложняющих установку. Также существуют вентфасады из керамогранита, алюминиевых композитных панелей, фиброцементных панелей.

Плюсы и минусы вентилируемых фасадов

Преимущества навесных фентфасадов превосходят недостатки по количеству. Достоинства вентилируемых фасадов:

  • Простота монтажа и ремонта. Установка материалов не занимает много времени, заменить поврежденные составляющие не сложно. Для монтажа не требуются подготовительные работы по выравниванию поверхности.
  • Безопасность. Практически все материалы отличаются экологической чистотой, не поддерживают процессов горения.
  • Дизайн. Большой выбор материалов позволяет разрабатывать дизайн проекты под запросы Заказчика.
  • Влагостойкость. Стена надежно защищается от избыточной влаги, сохраняет свои эксплуатационные свойства на протяжении десятилетий.
  • Монтаж. Установка вентфасадов возможна в любое время года, при любой погоде.
  • Термостойкость. Перепады температур не влияют на образование трещин.
  • Долговечность. Срок эксплуатации конструкций без дополнительного обслуживания составляет до 50 лет.
  • Теплосбережение. Технология фентфасадов обеспечивает сохранение тепла в доме в сильные холода.

Из недостатков технологии можно выделить дороговизну и сложность замеров, а также возникновение посторонних звуков в результате значительной ветровой нагрузки. Из-за уменьшения/расширения алюминиевого профиля при перепадах температур, возможно легкое шуршание или потрескивание.

По вопросам производства обращайтесь
по телефону: +7 (903) 726-12-25
или на e-mail: [email protected] ru

Монтаж вентилируемого фасада | Фасадные работы

В России до недавнего времени самым распространенным видом отделки фасадов была обработка их декоративным штукатурным слоем, как правило, тонким (так называемые, «мокрые фасадные системы»).

Но сейчас наиболее перспективной технологией отделки стал монтаж навесных вентилируемых фасадов с воздушным зазором. Система навесных фасадов в России стала использоваться относительно недавно, но в некоторых странах она используется уже более 30 лет. Область применения этих конструкций достаточно широка: строительство и реконструкция жилых, административных, общественных и промышленных зданий.

Монтаж вентилируемого фасада – это отличное решение для любого случая, которое не только скрадывает недостатки стен здания, но и придает им дополнительные защитные свойства, обеспечивает надежное утепление фасадов.

Даже стены старого и ветхого дома можно укрыть за навесными фасадами. После монтажа вентилируемых фасадов он мало того, что будет выглядеть как новенький, так еще и прослужит дольше, чем мог бы без такой «защиты». Конструкции навесных вентилируемых фасадов позволяют эффективно решать задачи энергосбережения, а наличие большого количества материалов разнообразного цвета и фактуры, используемых для выполнения внешнего отделочного слоя, позволяет значительно повысить архитектурные достоинства зданий.

Прекрасные теплосберегающие свойства вентилируемому фасаду придает наличие воздушного зазора, который обеспечивает циркуляцию воздуха, его равномерное распределение по всей площади стены и вывод лишней влаги. Воздух, который циркулирует в зазоре, имеет температуру большую, чем снаружи, поэтому потери тепла снижаются. Зимой, во время отопительного сезона, это дает отличный дополнительный эффект.

Мы предлагаем Вам различные типы навесных вентфасадов:

  • виниловый сайдинг,
  • металлический сайдинг,
  • сендвич-панели,
  • полиалпан,
  • фасадные кассеты,
  • керамогранит
  • облицовочное стекло.
  • Каждый из этих способов утепления фасада имеет свои преимущества. Так, например, фасады композитные соответствуют всем группам горючести, а значит, их можно применять на любых типах зданий. Композитные фасады состоят из нескольких слоев, каждый из которых выполняет определенные функции. Вы навсегда забудете о трещинах, разломах и натяжении! Вентилируемые фасады избавят стену от всех этих опасных нагрузок. Монтаж облицовочного стекла придаст зданию современный вид, а строительство вентилируемого фасада из керамогранита сделает здание практически неуязвимым.

    Монтаж вент фасада идеально подходят для нашего климата, так как они выдерживают очень сильные перепады температуры. Стоимость вентилируемого фасада, конечно, не мала, но она значительно ниже по сравнению с реконструкцией старого фасада, и к тому же дает не мало преимуществ.

    Неоспоримые преимущества устройства навесных вентилируемых фасадов:

  • монтаж композитных панелей позволяет придать зданию прекрасный вид и претворить в жизнь самые смелые и неожиданные проекты архитекторов, благодаря широкой палитре цветов отделочного материала и неограниченного формообразования фасадов из композитных материалов типа Alucobond, Alpolic, Reynobond.
  • возможность с помощью монтажа вентилируемого фасада придать старому зданию совершенно иной внешний вид, потратив несоизмеримо меньше денег (по сравнению с реконструкцией старого фасада).
  • для придания первоначального внешнего вида зданию достаточно простой мойки фасадных панелей.
  • система крепления подконструкции при монтаже вентилируемого фасада позволяет при необходимости произвести дополнительную теплоизоляцию дома.
  • материал, используемый в системах навесных вентилируемых фасадов, является экологически чистым, не загрязняет окружающую среду и не вредит Вашему здоровью, а в наше время это является немаловажным фактором.
  • навесные фасады имеют высокие эксплуатационные свойства. Композитные материалы устойчивы к изменениям температуры в широком диапазоне, имеют возможность поглощать термические деформации, возникающие при суточных и сезонных перепадах температур, что позволяет избежать внутренних напряжений в материалах облицовки и несущей конструкции, и, как следствие, исключает возможность появления трещин и разрушения облицовки. Монтаж вентилируемого фасада из полиалпана обеспечивает зданию превосходную теплоизоляцию, шумоизоляцию, придает зданию высокие архитектурные характеристики.
  • также несомненным достоинством навесных фасадных систем является то, что теплоизоляция в данной конструкции расположена снаружи. Наружный экран защищает расположенный за ним слой теплоизоляции от атмосферных воздействий, а летом отражает значительную часть падающих на него солнечных лучей, что предотвращает перегревание здания.
  • еще одной отличительной чертой навесных вентилируемых фасадов является то, что при монтаже вентилируемого фасада не используются «мокрые» процессы, что позволяет проводить фасадные работы в любое время года.
  • Наша компания поможет Вам выбрать наиболее подходящий вентилируемый фасад и произведет монтаж вентфасада в любое время года, даже зимой.

    Окончательная стоимость монтажа вентилируемого фасада включает в себя следующие элементы: цена вентилируемого фасада в зависимости от выбранного Вами отделочного материала плюс цена устройства вентилируемого фасада. С приблизительными расчетами Вы можете ознакомиться в приложенной смете – Вентилируемый фасад смета.

    Если раньше фирмы заботились только о внутренней отделке, то теперь они всю чаще обращают свое внимание на внешнюю, которая не менее важна для тех, кто эксплуатирует здание (или является его «гостем»).

    Монтаж вентилируемых фасадов в Тамбове - заказать по выгодной цене за м2

    Вентилируемый фасад– это современная и эффективная технология, способная не только уберечь здание от негативных факторов внешней среды, но и улучшить его внешний вид. Однако стоит помнить, что высокая эффективность, данного вида отделки фасада, зависит от двух факторов:

    • во-первых - качества материалов навесных панелей, утеплителя, крепежных элементов конструкции;
    • во-вторых - четкое соблюдение технологии монтажа.

    Заказать онлайн

    Особенности монтажа вентфасадов под ключ

    Установка вентилируемых фасадов под ключ предполагает следующий комплекс специфических мероприятий:

    • бесплатный выезд инженера для консультации, замеров и сбора другой необходимой информации;
    • оформление дизайн-проекта для офиса или другого объекта с последующим согласованием с заказчиком объема работ и стоимости;
    • подбор комплектующих и облицовочных материалов;
    • доставка инструментов, оборудования и материалов на объект;
    • раскрой, фрезеровка, изготовление подконструкций и другие подготовительные операции;
    • демонтаж старой облицовки, при необходимости;
    • установка вентилируемого фасада на магазин или другое здание;
    • проверка качества перед сдачей объекта.

    Наши специалисты отлично владеют технологией монтажа алюминиевых композитных и терракотовых панелей, стальных фасадных кассет, керамогранита, фиброцементных плит и других разновидностей вентфасадов.

    Материалы, с которыми мы работаем:

    • Алюминиевые композитные панели
    • Стальные фасадные кассеты
    • Керамогранит
    • Фиброцементные плиты
    • Терракотовые панели

    Чтобы предварительно проконсультироваться с экспертом и на выгодных условиях заказать установку вентилируемого фасада, оставьте заявку для обратной связи или позвоните менеджеру «Лерикс.РФ». В кратчайшие сроки мы выполним монтаж навесных конструкций с предоставлением гарантии.

    Благодаря юридическому отделу, мы можем обеспечить полное юридическое сопровождение работ. Имея все необходимые разрешения для работы, мы можем гарантировать высочайший сервис. Лицензии, сертификаты качества, документы от производителей, подтверждающие качество продукции. У нас есть все, чтобы профессионально выполнять свои обязательства, а заказчику быть уверенными в надежности подрядчика.

    Как оформить заказ?

    Для того, чтобы оформить заказ на нашем сайте или узнать стоимость услуг, используйте один из вариантов:

    1. Заказать обратный звонок
    2. Заполнить форму для оформления заказа
    3. Позвонить нам в офис по телефону +7 (4752) 49–39–00.

    Заказать онлайн

    Вентилируемые фасады: технология монтажа и стоимость работ. Правильная технология вентилируемого фасада

    Вентилируемый фасад - это особый вид навесной вентилируемой конструкции, состоящий из специальных облицовочных материалов. Такой фасад монтируется на раме из нержавеющей стали, стали или алюминия к стене или несущему потолку. Воздух свободно проходит и циркулирует между слоем облицовочного материала и стеной, что обеспечивает отсутствие влаги и конденсата на поверхности здания.

    Такая система обустройства фасада способствует сохранению тепла в доме, устраняет сырость в помещении. Из-за воздушного зазора теплоотдача объекта снижается.

    Установка вентилируемого фасада значительно сокращает количество строительных материалов, необходимых для строительства. Что значительно экономит финансовые средства на возведение стен. Также установка вентилируемого фасада значительно облегчает всю конструкцию, благодаря чему можно возвести большее количество этажей.А возможность установки различных фасадных облицовочных панелей помогает создавать классические и современные архитектурные проекты.

    Виды вентилируемых фасадов

    Сегодня на строительном рынке существует огромное количество разновидностей навесных вентилируемых фасадов.

    Самыми популярными считаются следующие варианты:

    • . Это один из самых прочных и долговечных материалов, используемых в этой области. Керамогранит отличается высокой устойчивостью к атмосферным осадкам и солнечным лучам. Срок службы здания значительно увеличен.
    • Вентиляционные фасады из панелей HPL . Чрезвычайно популярная отделка. Панели HPL производятся из прессованной ламинированной бумаги. Каждый слой прессуется под очень высоким давлением. Благодаря этому панель становится очень прочной, что также используется как антивандальный материал.
    • Вентиляционные фасады из терракоты . Они изготовлены из специально обработанной чистой терракоты. Этот материал в основном используется в отделке зданий премиум-класса.
    • .При их производстве используется типично российское сырье - цемент, минеральные крошки, целлюлоза. Этот материал придает фасаду ультрасовременный вид. Обеспечивает хорошую тепло- и звукоизоляцию.
    • . Один из лучших вариантов облицовки. Металлические кассеты полностью негорючие.
    • . Чаще всего для этих целей используют гранит. Довольно сложная и дорогая отделка. При обработке камня на панелях часто возникают сколы, что недопустимо при установке навесного вентилируемого фасада.Так как сколы сводят к нулю несущую способность узлов крепления. Камень закреплен скрытым способом. На концах пластин делаются специальные прорези, в которые вставляются клеймеры (кляммеры) или фиксирующие планки. Крепеж должен быть из алюминия или стали (нержавейки).
    • . Такое остекление позволяет добиться высоких тепло- и звукоизоляционных свойств, а также эстетической красоты. Светопрозрачные системы чрезвычайно популярны во всем мире.
    • Вентиляционные фасады из стеклопластика .В производстве используется прочное закаленное стекло, обладающее высокими эксплуатационными характеристиками.
    • . Панели имеют многослойную структуру: однородный наполнитель между двумя листами алюминия. Для крепления наполнителя используется сверхпрочный клеевой состав.
    • Вентиляционные фасады из планкена . Планкен - это фасадная доска. Выглядит такой фасад очень красиво. К тому же древесина - экологически чистый материал. При создании доски используется древесина различных пород: лиственница, мербау, ясень, меранти, сукупира, американский термальный дуб. Часто используют планкен для отделки загородных коттеджей.
    • Вентиляционные фасады из медных панелей . Такие панели очень прочные, пластичные и долговечные. Они устойчивы к разного рода повреждениям. В России такие вентфасады довольно популярны.

    Достоинства данной конструкции

    Навесные вентилируемые стены имеют следующие преимущества:

    • Эту конструкцию можно быстро и легко смонтировать в любое время года.
    • Системы вентилируемых фасадов устойчивы к любым атмосферным воздействиям: солнцу, снегу, дождю, граду.
    • Вентилируемые фасады обладают высокими звукоизоляционными и теплоизоляционными характеристиками.
    • При строительстве могут быть реализованы любые архитектурные и дизайнерские идеи, а также может быть использован широкий спектр материалов для облицовки: композит, кирпич, керамогранит, планкен (деревянная фасадная плита), алюминиевый лист, натуральный камень, реечный профиль, фиброцемент и др. асбестоцементные листы.
    • Снижение финансовых затрат на отопление объекта.
    • Возможность использования широкого спектра цветовых сочетаний.
    • При использовании утеплителя «точка росы» снимается с несущей стены объекта.
    • Эта конструкция прочная. 50 лет вентилируемый фасад не подлежит ремонту (если при строительстве все было правильно смонтировано).

    Устройство вентилируемого навесного фасада (сооружения)

    Вентилируемый фасад состоит из нескольких слоев, наподобие торта. Причем система может быть установлена ​​с изоляцией или без нее. Если необходимо дополнительно утеплить стены, то на поверхность дома крепят утеплитель из минеральной ваты.

    Для основания часто используется утеплитель на основе пенополистирола (экструзия), он не впитывает влагу и не пропускает ее. Зазор между поверхностью утеплителя и фасадом должен быть не менее 40 мм. У некоторых
    в некоторых случаях возможен зазор 20 или 50 мм, но это зависит от региона и типа фасада. Благодаря этому зазору воздух своими восходящими токами осушает влагу, попавшую на поверхность минеральной ваты или пенополистирола.

    Чтобы не выдувать теплый воздух из слоя утеплителя, его можно покрыть специальной пленкой - паронепроницаемой, ветрозащитной мембраной.

    Независимо от наличия утеплителя, первая система крепится к стене, удерживая всю конструкцию. Далее крепится утеплитель (при необходимости). Затем важно правильно соблюсти вентиляционный зазор и установить внешний слой облицовки из керамогранита, панелей, стекла и т. Д.

    Монтаж вентилируемых фасадов

    • Первым установил кронштейны. Их крепят к стене дюбелями или анкерами. Их подбирают исходя из размеров и веса конструкции.Чтобы исключить возможность возникновения «мостиков холода» между металлом и стеной, устанавливаются специальные прокладки (чаще всего из паронита или пластика).
    • Далее утеплитель крепится к стене с помощью гибких стяжек или пластинчатых дюбелей. Сверху устанавливается ветрозащитная пленка. Некоторые виды изоляции доступны непосредственно с такой мембраной. Что значительно облегчает работу.
    • Теперь, наблюдая за воздушным зазором, направляющие закреплены. Каркас состоит из горизонтальных перемычек и вертикальных стоек.Направляющие должны быть установлены по уровню. Соедините каркас при помощи специальных заклепок. Шаг между рейками зависит от размеров панели обшивки.
    • Далее устанавливается облицовочная панель. Зазор между ними может быть разным, в зависимости от конструкции и конструкции постройки. Монтаж облицовочного материала зависит от типа конструкции. Панели можно устанавливать на специальные уголки, фиксаторы, полозья.

    Видеоинструкция по технологии монтажа вентфасада.

    Современные технологии предлагают достаточно широкий выбор для быстрой и надежной облицовки фасадов домов. Один из таких вариантов - вентилируемый фасад, технология монтажа которого достаточно проста, но в то же время надежна. Навесные системы защищают основную конструкцию и обладают дополнительными положительными характеристиками.

    Для начала нужно разобраться, что такое вентилируемые фасады, и чем они оборудованы. Эта система состоит из множества слоев, которые монтируются в строгой последовательности.И всегда есть каркас, на котором все держится.

    Для каркаса лучше использовать оцинкованную или нержавеющую сталь, либо алюминий. Иногда их заменяют деревянными рейками, но такой материал сложно назвать достаточно прочным.

    Рассмотрим, из каких слоев состоит вентилируемый фасад:

    1. Пароизоляционная пленка. Сначала покрывает всю стену. Он защищает утеплитель от паров влаги изнутри. Пары конденсируются на поверхности пленки и удаляются дренажем.Таким образом, он имеет отличный микроклимат внутри дома и хорошо защищенный утеплитель.
    2. Теплоизоляционный материал. Утепление осуществляется любым материалом. Это может быть пенополистирол, пенополистирол или минеральная вата. Это позволяет согреться внутри дома.
    3. Ветрозащитная и гидроизоляционная пленка. В большинстве случаев это один и тот же материал. Укладывать его необходимо для защиты утеплителя от воздействия внешней атмосферной влаги.
    4. Последний слой будет декоративной отделкой, но для того, чтобы система действительно вентилировалась, между утеплителем и облицовкой нужно оставить небольшой зазор в 2-3 см.Благодаря этому будет предусмотрена естественная система кондиционирования.

    Если точно следовать такому плану обустройства вентилируемого фасада, можно быть уверенным, что в доме всегда будет комфортно. А внешние стены останутся надежно защищенными от негативного воздействия.

    Преимущества конструкции

    Поскольку эта технология становится очень популярной, необходимо ознакомиться с основными положительными моментами, которые не поддаются всеобщей любви. Выбор должен основываться только на достоинствах метода.

    • Теплоизоляция. Для обустройства вентилируемых фасадов используется утепляющий материал, позволяющий дольше сохранять тепло в доме, а значит, экономить на отоплении. Укладывается в один-два слоя. Все зависит от региона, в котором расположен дом, и от материалов, из которых построен основной каркас.
    • Звукоизоляция. Вентилируемый фасад состоит из многих слоев. Их монтируют в строгом порядке, чтобы конструкция долго и надежно выполняла свои функции.Благодаря этому жители дома будут надежно защищены от внешнего шума.
    • Барьер. Внешний декоративный слой, а также внутренние материалы, составляющие всю систему вентилируемого фасада, надежно защищают стены и фундамент от внешних разрушающих воздействий. То есть от влаги, ветра, скачков температуры в любое время года. Таким образом можно продлить срок службы каркаса дома.
    • Продолжительность эксплуатации. Если монтаж производится по всем правилам, то вентилируемые фасады могут прослужить не менее 25 лет.
    • Пожарная безопасность. Все детали и элементы конструкции выполнены из материалов, которые либо плохо горят, либо вообще не поддерживают горение. Поэтому он считается самым безопасным в этом плане.
    • Для отделки использованы легкие облицовочные материалы.
    • Эстетика. Процесс установки каркаса довольно быстрый. В качестве декоративной отделки можно выбрать абсолютно любой материал. Это позволяет за короткий промежуток времени не только обновить и придать первозданный вид любимому дому, но и надежно защитить его от внешней агрессивной среды.

    Ко всему этому можно добавить возможность исправления неровностей стен, которые могли появиться как в процессе строительства, так и в процессе эксплуатации. Именно поэтому они стали такими популярными и не собираются сдавать свои позиции.

    Конечно, есть те, кто хотел бы узнать о недостатках вентилируемых фасадов. Главный минус - цена. Все-таки справиться с большим объемом работы самостоятельно не так-то просто. Хорошо, если у вас есть опыт в этой сфере.

    Но если вы никогда не занимались обустройством фасадов, то лучше не экспериментировать. А это значит, что нужно дополнительно потратиться на труд строительной бригады. И все же, чтобы надежно закрепить все элементы и каркас декоративной отделки потребуется много крепежных материалов.

    Правила установки

    Чтобы быть уверенным, что навесная конструкция прослужит действительно долго, необходимо четко соблюдать все правила монтажа. Более 80% проблем возникает в первые 5 лет эксплуатации.

    В основном они связаны с тем, что в процессе установки были допущены нарушения. Важно знать, когда не стоит заниматься монтажом навесных вентилируемых фасадов. От процесса установки лучше воздержаться, если на улице:

    • Шторм.
    • Ветер со скоростью за пределами 15 м / с.
    • Лед.
    • Сильный туман, мешающий обзору рабочего места.
    • Температура воздуха ниже -20 градусов по Цельсию.

    Обучение

    На этом этапе нужно сделать все, чтобы процесс установки прошел как можно быстрее и без непредвиденных ситуаций. Для этого:

    1. Проверить опорную конструкцию на прочность.
    2. Выделите место для хранения всех материалов.
    3. Обозначить опасную для людей зону.
    4. На них нужно рассчитать количество всех материалов (детали каркаса, утеплитель, гидроизоляция, облицовка).
    5. Они закупают все материалы.
    6. Подготовить основания. Стены предварительно очищают от отделочных материалов, при их наличии удаляют весь старый крепеж, следы грязи и биологических организмов, закрывают отверстия.

    Только после этого можно переходить к монтажу навесных вентилируемых фасадов.

    Основные этапы установки

    Ознакомившись со всеми этапами, может показаться, что все очень сложно, но это совсем не так. Если строго следовать инструкции.

    • Маркировка кронштейна.Перед монтажом каркаса обязательно сделайте разметку для направляющих и основных кронштейнов. Для этого используйте строительный уровень (лазерный или водный), отвес (вертикальные линии) и уровень (горизонтальное направление). Для крепления крайних кронштейнов выберите участок, который находится на расстоянии 10-15 см от края стены. Этот же нюанс учтен при обозначении точек возле оконных и дверных проемов.
    • Установка кронштейнов. Отверстия под дюбеля проделываются перфоратором.Размер сверла соответствует размеру шурупов. Но глубина сверления должна быть не больше дюбеля. Нельзя закрепить кронштейны в швах между материалами, из которых построен дом.
    • Устройство пароизоляции. Пленка укладывается на всю стену с плетью 10 см. Стыки заклеиваем скотчем. В местах, где есть кронштейны, пленку необходимо разрезать.
    • Утепление. Далее укладывается материал для теплоизоляции. Утеплитель должен лежать плотно, но без щетины.Между отдельными частями не должно быть зазоров. Материал частично фиксируется зонтичными дюбелями. Если для утеплителя в плитах использовался материал, то их начинают укладывать снизу и, продвигаясь вверх, придерживаются шахматного рисунка.
    • Гидроизоляционная пленка. Поверх утеплителя нужно уложить еще один защитный слой. Отдельные участки перекрывают и заклеивают скотчем. И дополнительно закрепляем дюбелями с широкой шляпкой, чтобы прикрепить утеплитель.
    • Настройка профилей.Металлические профили закрепляются на кронштейнах. За счет этого будет оборудована вентилируемая щель. Профили крепятся заклепками, но так, чтобы под воздействием температуры деталь могла свободно перемещаться.
    • Обустройство спусков.
    • Монтаж декоративной отделки.

    Еще раз стоит повторить, что если придерживаться всех этапов монтажа, то вентилируемые фасады могут прослужить очень долго.

    Внешняя отделка здания - важная часть строительных работ.Все чаще специалисты рекомендуют установку навесных вентилируемых фасадов, позволяющих обеспечить дом дополнительной теплоизоляцией.

    Устройство

    Вентилируемый фасад - это конструкция, которая формируется с помощью прочного каркаса, на который крепится облицовочный материал или фасадные панели с утеплителем. Раньше изготовление такого фасада велось с использованием деревянных балок, но они не придавали зданию необходимой прочности и жесткости, поэтому их заменили более надежными стальными и алюминиевыми профилями.

    Фото - конструкция вентилируемого фасада

    Конструктивными особенностями является создание определенных узлов между несущей стеной и установленным каркасом. Обратите внимание, что между зданием и панелями занавеса необходимо положить слой теплоизоляционного материала. На схеме выше это минеральная вата, но ее с успехом можно заменить пенополистиролом или пенопластом.


    Фото - схема фасада
    1. Если ваше здание построено из гигроскопичных материалов - ракушечника, пеноблоков, глины, то для утепления нужно использовать пенопласт, не задерживающий влагу;
    2. Перед началом монтажа необходимо рассчитать нормальное расстояние между каркасом, стеной и слоем утеплителя.Этот зазор служит естественной вентиляцией, поэтому при его отсутствии система не будет эффективно использоваться;
    3. Фасад устанавливается только на несущую стену, чтобы не нарушать несущую способность всего здания.

    Фото - проф утеплитель каркаса

    Видео: монтаж системы вентилируемого фасада

    Каркасная установка

    Пошаговая инструкция по установке навесных вентилируемых фасадов:

    1. Дизайн;
    2. Расчетные работы;
    3. Каркасная установка;
    4. Изготовление торта;
    5. Отделка фасадов.

    Работа начинается с создания чертежей и схем, по которым будет производиться расчет. На технологической карте должны быть указаны размеры будущего навеса, материал балок и покрытий. Исходя из имеющихся параметров рассчитывается масса конструкции и ее несущая способность. Для этого потребуется прибегнуть к формулам теоретической механики, где проводится расчет жестких балок. Схема монтажа навесных вентилируемых фасадов должна быть согласована в специальных органах.


    Фото - примерная схема

    Для работы понадобится определенное оборудование: отвертка, перфоратор, молоток, уровень. Если установить алюминиевый каркас, то еще и ножовку по металлу.

    Установка каркаса также разбита на несколько пунктов. Первый - подготовка стены здания :

    1. Несущая стена очищена от пыли, грязи и старых строительных материалов. После этого нужно покрыть его грунтовкой и оставить на сутки для полного впитывания.Это необходимо для обеспечения плотного сцепления раствора со стеной. Также грунт поможет предотвратить образование сырости и появление плесени под минеральной ватой и пенопластом;
    2. После этого стена выравнивается. Лучше всего это делать с помощью специальных строительных материалов, которые предотвратят образование грибка и других микроорганизмов;
    3. На стене указано место установки будущего кронштейна, который будет использоваться для установки алюминиевых, деревянных или стальных балок;
    4. Многие специалисты рекомендуют измерить вертикаль, установив отвес, строительный уровень не сможет точно определить нужный угол;
    5. Когда кронштейн установлен на стене и из него уходит нить с грузом, нужно провести на них поверхность для определения будущего места установки каркаса.

    Для правильного монтажа вентфасадов необходимо работать с достаточно жестким крепежом. Установлены первые кронштейны. Для этого отмечаем расположение этих деталей по отмеченной вертикальной линии. Чтобы создать в стене отверстия для крепления крепежа, вам потребуются специальные инструменты: дрель или перфоратор. Когда поверхность просверливается, необходимо установить под кронштейн прокладку, которая обеспечит максимальное прилегание к стене, и самому кронштейну.


    Фото - обшивка фасадов

    После этого устанавливается кронштейн с помощью специального дюбеля, такой же пенопласт крепится при утеплении фасада здания.Крепится сразу на кронштейны , изоляция , а если на алюминиевый (деревянный) каркас, то поверх него минеральная вата.

    1. На установленных кронштейнах необходимо закрепить листы минеральной ваты или пенополистирола;
    2. Для большинства зданий также необходимо установить слой изоляции поверх изоляции. Это необходимо для защиты системы от чрезмерного увлажнения;
    3. Далее для большей безопасности конструкции их дополнительно крепят к стене с помощью строительных дюбелей, которые обеспечивают жесткое крепление. При этом между покрытием стены и материалом, используемым для утепления, образуется зазор.

    Иногда в технологии монтажа вентилируемых рам используются так называемые подсистемы профиля , с помощью которых крепится гипсокартон. Такая система позволяет получить более жесткое и надежное армирование.


    Фото - алюминиевая рама

    Как и в первом варианте, строительные работы начинаются с подготовки поверхности. Необходимо усадить слой старого покрытия и обеспечить ровный новый, благодаря которому монтаж будет производиться быстро.

    1. Первый - это несущий оцинкованный профиль. Он образует конструкцию, состоящую из нескольких горизонтальных поверхностей;
    2. После этого техника подразумевает установку поперечных стоек, как при установке досок гипсокартона;
    3. Если у вас большой фасад, то нужно дополнительно укрепить стойки подвесами;
    4. После завершения основных строительных работ на каркас необходимо установить плиты утеплителя, накрыть их специальными пленками, которые обеспечат защиту от влаги;
    5. В отделочные работы входит шпаклевка и покраска фасада, при необходимости создание декоративных элементов.

    Есть разные способы отделки фасада, в большинстве случаев используется керамогранит, который имеет довольно простой монтаж. Облицовка заключается в установке панелей на готовое покрытие с помощью саморезов. При этом монтажные работы по монтажу керамогранита и сайдинговых панелей будут производиться с помощью специальных зажимов.


    Фото - деревянный каркас

    Согласно СНиП (СНиП) необходимо периодически проверять фасад и при необходимости ремонтировать конструкции.Временные интервалы - от 6 до 12 месяцев.

    Обзор цен

    Самостоятельно провести строительные работы не всегда удается. Во всех городах России проводится профессиональный монтаж вентилируемых фасадов, стоимость которого зависит от материала и размеров конструкции (цены могут отличаться в зависимости от региона). Стоимость установки панелей Alucobond за квадратный метр.

    Город Стоимость, руб. Город Стоимость, руб.
    Волгоград 1100 Воронеж 1250
    Екатеринбург 1200 Иркутск 1200
    Казань 1200 Калуга 1100
    Краснодар 1100 Красноярск 1200
    Москва 1300 Нижний Новгород 1250
    Новосибирск 1200 Омск 1100
    Пенза 1100 Пермь 1200
    ул. Санкт-Петербург 1250 Самара 1100
    Саратов 1250 Сочи 1200
    Тверь 1200 Тула 1200
    Уфа 1200 Челябинск 1200

    Любой фасад может потребовать капитального ремонта, но сегодня при планировании ремонта важно найти оптимальный вариант, то есть жилой дом, коттедж, дачный участок, офисное здание должны не только элегантно выглядеть, но и защитить его от ветра и любой другой погоды.А для этого сам фасад нужно защитить от воздействия внешней среды.

    Вентилируемый фасад, давно завоевавший позиции на европейском строительном рынке, а недавно успешно подтвердивший свою репутацию в России, поможет решить эту проблему.

    Преимущества и недостатки вентфасадов

    Чтобы понять все преимущества данной системы защиты наружных стен помещений, необходимы знания вентилируемого фасада, где важны многие характеристики: материал и толщина стен, наиболее ожидаемые ноу-хау, его конструкция.

    Во-первых, вентилируемые фасады можно использовать как для новостроек, так и для ремонта старых, достаточно бывших в употреблении построек, которые не только приобретут эстетичный вид, но и будут надежно защищены от внешних факторов.

    Примером может служить Софийский собор в Киеве, стены которого возведены по этому принципу. Во-вторых, вооружившись необходимыми знаниями, можно сделать вентилируемый фасад своими руками, а это сэкономит время и деньги.

    Вентилируемые фасады - это уникальный разделительный слой между внешней стеной и внешней средой, конструкция которого позволяет воздуху постоянно циркулировать между стеной и внутренней поверхностью системы защиты фасада через внутренний воздушный зазор.

    Так бывает. Конструкция плит не позволяет впитывать влагу в основание фасада. Он накапливается снаружи и быстро испаряется.

    Летняя жара не боится защищенного таким образом дома, ведь воздушная прослойка поддерживает достигнутую в помещении температуру. Толщина конструкции вентилируемого фасада регулируется индивидуально.

    К тому же вентилируемые фасады достаточно долговечны: ни штукатурка на известковом растворе, ни шпаклевка и покраска стен не прослужат более 5 лет, а новая система защиты забудет о фасаде на 50 лет.

    А при выборе качественных материалов срок службы можно продлить до 100 (!) Лет. Это самый главный аргумент, оправдывающий затраты на покупку и установку плит, когда дом 10х10 при текущих рыночных ценах будет стоить около 10 тысяч.

    Но игра стоит свеч, тем более что вентилируемый фасад своими руками поможет существенно сэкономить. Ко всему этому вентилируемые фасады обладают высокими звукоизоляционными качествами, термостойкостью, возможностью использовать самые разные отделочные материалы и проводить монтаж круглый год.

    Выберите материалы

    Конструкция вентилируемого фасада представляет собой облицовочный материал, закрепленный на металлическом каркасе, прикрепленном к стене. В некоторых случаях между облицовкой и самим фасадом предусматривается изоляционный слой.

    Но в любом случае между стеной и облицовочным материалом беспрепятственно циркулирует воздух, удаляя лишнюю влагу. Чтобы воздух не выдувался, материал накрывают паропроницаемой и ветрозащитной пленкой - мембраной.

    В зависимости от применяемого облицовочного материала вентилируемые фасады бывают нескольких марок и моделей:

    1. БЫСТРО.Это фасад, облицовка которого выполнена из асбоцементных или виброцементных плит, их внешняя поверхность может быть декорирована. Технология изготовления таких плит позволяет использовать их для многоэтажных кирпичных, каменных построек, монолитных заборов. Они незаменимы при капитальном ремонте, так как могут надежно укрепить стены. Их толщину можно регулировать, что следует учитывать при выборе подобной отделки для здания со слабым фундаментом, но такие вентилируемые фасады легко установить своими руками, особенно если выбрать качественный материал.
    2. FAST-K. Основные тарелки выполнены из керамогранита. Конструкция предусматривает видимые застежки, но устойчива к внешним повреждениям и выцветанию. Такие вентилируемые фасады достаточно дороги, но наиболее прочные, незаменимы при строительстве и ремонте больших помещений, просты в установке.
    3. FAST-P. Листовые материалы, из которых изготовлены такие навесные вентилируемые фасады, позволяют использовать их при любом строительстве и реконструкции. Они доступны по соотношению «цена-качество», имеют разную длину и толщину, технология их монтажа достаточно проста, что позволяет легко установить такую ​​навесную стену своими руками.
    4. FAST-COM. Облицовочные кассеты изготавливаются из композитных материалов, устойчивых к выцветанию и долговечных, но дорогих, поэтому их используют для украшения бизнес-центров.
    5. FAST-CT. Конструкция состоит из керамогранита, который используется для отделки самых разных помещений.

    Дизайн вентилируемого фасада: как сделать самому?

    Вентилируемые фасады из стального профлиста с полимерным покрытием достаточно популярны у потребителей со средним уровнем дохода.

    К выбору стройматериалов стоит подойти со всей ответственностью, чтобы обеспечить прочность системы и обойтись с минимальными затратами.

    Этого можно добиться, выбрав тонкостенные профили в качестве каркаса вентилируемых фасадов. Листы можно подогнать под нужный размер, но лучше потратить немного больше времени, потому что их всегда легче разрезать, чем вырастить.

    Листы более 120 см будут плавать, что снизит их прочность и усложнит монтаж своими руками.Толщина подбирается исходя из требований дизайна.

    Инструментов, необходимых для работы:

    • перфоратор и отвертка;
    • ножницы по металлу;
    • уровень;
    • Отвес
    • ;
    • молоток и киянка;
    • болгарка или угловая шлифовальная машина;
    • Лестница.

    Кроме самого профилированного стального листа вам также понадобится стеновой профиль для обшивки стен гипсокартоном, прямые подвесы, прессованная минеральная вата в качестве утеплителя, дюбеля, саморезы (в том числе тонированная кровля) и гладкие стальные листы с такое же полимерное покрытие.

    Первый этап работы

    Для начала нужно разметить будущую конструкцию. Для этого с помощью отвеса определяют максимальное отклонение по всей длине стен и проводят горизонтальные линии по высоте здания.

    Шаг маркировки пропорционален размеру утеплителя (все зависит от того, по длине или ширине будет производиться монтаж). По линиям крепятся подвесы с шагом от 50 до 100 см, затем стеновой профиль саморезами.Расстояние от профиля до стены и толщина утеплителя должны быть равными.

    Второй этап работ

    Настала очередь самой утеплителя. Его можно монтировать по-разному, но лучше всего использовать пластиковые дюбеля со шляпкой, которые берут из расчета 4-5 дюбелей на 1 кв. Зазоры между матами недопустимы.

    Третий этап работы

    Подгоняем стальные листы по размеру к профилям вертикально, но кровельными шурупами, которые составляют 1 квадратный метр.м будет израсходовано около 6 штук. Для дверных проемов мы используем заранее подогнанные материалы.

    Четвертый этап работы

    Этот завершающий этап предполагает установку вагонки на углы дома и дверных, оконных проемов. Их можно сделать своими руками из крашеной листовой стали. Толщина прямоугольного уголка может быть разной, но дополнительные элементы лучше закрепить внахлест в 10 см.

    Что еще добавить?

    Вентилируемые фасады лучше всего устанавливать в защитных перчатках, чтобы избежать травм об острые углы.Готовая конструкция может прослужить вам долго, если подойти к ее установке со всей ответственностью.

    Требования к вентилируемым фасадам зависят от типа здания, материала несущей стены, качества фундамента здания - фундамента, финансовых возможностей, необходимости их установки самостоятельно.

    Сделать выбор в пользу того или иного материала поможет только специалист, ведь от этого зависит, насколько готовая конструкция может вам служить.

    Использование самых разнообразных материалов (натуральный камень, кирпич, деревянная фасадная плита, композит, решетчатый профиль, алюминиевый лист и др. ) Позволяет выполнять любые требования к вентилируемым фасадам, а материалы различной толщины - адаптировать их в здания любого типа.

    Навесной вентилируемый фасад - сложная инженерная система, должное качество которой может быть реализовано только при четком выполнении технологии строительно-монтажных работ.Как показывает практика, около 80% всех первоначальных повреждений новостроек приходится на первые пять лет эксплуатации, и одна из причин этого - ошибки, допущенные при установке вентилируемого фасада. Кроме того, ошибки установщика могут привести к неисправности и, как следствие, к значительному сокращению срока службы системы. Поэтому при установке вентиляционного фасада необходимо тщательно соблюдать технологию монтажа и проводить оперативный контроль качества.

    Как сделать вентилируемый фасад?

    Разберем пошагово технологию монтажа конструкции навесного вентилируемого фасада.Перед установкой необходимо выполнить проект, или хотя бы рабочую схему облицовки и подсистемы по фасадам, рассчитать вентилируемый фасад по нагрузкам и подготовить ППР. Это сведет к минимуму расход материала и решит многие проблемы до того, как они возникнут.

    Как пользоваться программой для расчета фасадных систем мы разобрали в блоге.

    1) Подготовительные работы

    Прежде чем приступить непосредственно к монтажу вентилируемого фасада на объекте, необходимо провести организационные и подготовительные мероприятия согласно СНиП 3.01.01-85 «Организация строительного производства». В том числе обозначение границы опасной для людей зоны, подготовка и осмотр фасадных лифтов, установка инвентаря строений на строительной площадке: для хранения материалов и цеха по подготовке конструкций к установке. Ширина опасной зоны должна быть не менее 3 м от стены здания. Монтаж следует выполнять согласно СНиП 3.03.01-87 «Несущие и ограждающие конструкции», с соблюдением правил техники безопасности по СНиП III-4-80.Не допускается установка вентилируемого фасада в условиях гололеда, тумана, исключающей видимость в пределах фронта работ, грозы и ветра со скоростью до 15 м / с и температурой ниже -20 ° С.

    2) Разметка точек крепления кронштейнов

    Перед началом основных монтажных работ проводится разметка точек установки несущих и опорных кронштейнов на стене здания. Разметка выполняется согласно технической документации к проекту устройства навесной стены с воздушным зазором.

    На начальном этапе определяются маяковые линии разметки фасада - нижняя горизонтальная линия точек установки кронштейнов и две крайние вертикальные линии на фасаде здания.

    Крайние точки горизонтальной линии определяют с помощью уровня и маркируют несмываемой краской. В двух крайних точках с помощью лазерного уровня и рулетки определяются все промежуточные точки установки кронштейнов и размечаются краской.

    С помощью отвесов, спускаемых с парапета здания, определяют вертикальные линии в крайних точках горизонтальной линии.

    С помощью фасадных подъемников разметить несмываемой краской точки установки опорных и опорных кронштейнов на крайних вертикальных линиях.

    3) Монтажные кронштейны

    Кронштейны крепления подсистемы системы вентиляции монтируются в следующей последовательности:

    1) Просверливание отверстий в стене механизированным инструментом (перфоратором).Сверлом диаметром, равным диаметру анкерного крепежа, и глубиной на 5 мм больше длины дюбеля. Очистите отверстие от шлама. Не допускается установка анкерных креплений в стыках кладки и на расстоянии менее 100 мм от края кладки (наружные углы, откосы окон).

    2) Перед установкой под каждый кронштейн через анкерный дюбель устанавливается паронитовая прокладка.

    3) При помощи анкерных дюбелей устанавливаются опорные кронштейны вентилируемого фасада с помощью поворотного инструмента (отвертки).

    4) Монтаж теплоизоляции и ветрозащиты

    В состав устройства теплоизоляционного слоя и гидроветрозащитной пленки входят:

    1) Крепление к стене через прорези для кронштейнов изоляционных плит;

    2) Навешивание панелей ветро-водонепроницаемой мембраны с нахлестом полотен 100 мм и их временная фиксация;

    3) Просверливание в изоляционных плитах и ​​ветровлагозащитной пленке отверстий в стене под пластинчатые дюбели в полном объеме согласно конструкции и установке дюбелей.


    Толщина и тип плит определяется на основании теплотехнического расчета, о котором можно прочитать в соответствующей статье блога.

    Расстояние от дюбелей до краев изоляционной плиты должно быть не менее 50 мм.

    Монтаж плит утеплителя начинается с нижнего ряда, которые устанавливаются на стартовый профиль или основание, затем монтаж осуществляется снизу вверх.

    Пластины вешают в шахматном порядке горизонтально рядом друг с другом, чтобы между пластинами не было сквозных зазоров.Допустимый размер ненаполненного шва - 2 мм. Дополнительные теплоизоляционные плиты необходимо прочно закрепить на поверхности стены. Перед установкой дополнительных теплоизоляционных плит их необходимо обрезать ручным инструментом. Разрыв изоляционных плит не допускается.

    При двухслойном утеплении плиты внутреннего слоя крепятся к стене пластинчатыми дюбелями в количестве не менее 2 штук на пластину. Плиты теплоизоляции наружного слоя устанавливаются со смещенными стыками по вертикали и горизонтали. Крепление внешнего слоя аналогично однослойному варианту утеплителя.

    5) Монтажные шины

    Крепление к регулировочным рычагам вертикальных направляющих профилей включает:

    Установка профилей в пазы регулирующего подшипника и опорных кронштейнов.

    Крепление профилей заклепками к опорным кронштейнам. В опорных кронштейнах управления профиль устанавливается свободно, что обеспечивает его свободное перемещение по вертикали для компенсации температурных деформаций.Установите профиль для монтажа с помощью уровня в вертикальное положение и закрепите на кронштейнах. Установка заклепок производится в штатные отверстия кронштейнов, если таковые имеются. Через стандартные отверстия в кронштейнах просверлите отверстия под заклепки в вертикальном профиле. Край отверстия должен находиться на расстоянии не менее 10 мм от края профиля. Установите заклепку в отверстие и заклепайте специальным инструментом для установки глухих заклепок. Продольная ось заклепки должна быть перпендикулярна скрепляемым поверхностям. Наклон заклепок не допускается.

    В вертикальных стыках двух последовательных профилей рекомендуется поддерживать зазор в диапазоне от 8 до 10 мм для компенсации температурных деформаций.


    7) Монтаж облицовки

    Технология монтажа вентилируемого фасада из керамогранита

    Монтаж керамогранита осуществляется в следующей последовательности:

    1) Разметка отверстий на направляющих для крепления хомутов по чертежам рабочей документации.

    2) Сверление отверстий в направляющих вентилируемого фасада механизированным инструментом - электродрелью. Отверстие должно быть на 0,2 мм больше диаметра заклепки.

    3) Установка хомутов в проектное положение и крепление к раме через просверленное отверстие заклепками, указанными в конструкции. При этом устанавливается облицовочная керамическая плитка. Саморезы используются только как крепежный элемент.

    Технология монтажа вентилируемых фасадов металлических кассет

    Монтаж металлических кассет происходит в зависимости от крепления кассет - это кассеты с замками и кассеты без замков. Монтаж начинается со стартовых планок, закрепленных саморезами или заклепками на горизонтальном уровне. Установка осуществляется снизу вверх, слева направо. Перед установкой кассеты в месте крепления на замок приклеивается двусторонний самоклеящийся скотч - это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклепками на вертикальных направляющих. Каждый последующий патрон устанавливается в замок на предыдущий.

    Кассеты должны быть плотно прикреплены к несущей подконструкции без искажений, с Зазоры положенного, и не должно быть никаких повреждений, вмятин, царапин на их поверхности.Кассеты без замков крепятся саморезами или заклепками.

    главная »Строительные элементы и конструкции» Вентилируемые фасады: технология монтажа и стоимость работ. Правильная технология вентилируемого фасада - рекомендации мастеров Инструкция по вентилируемым фасадам

    Технология монтажа фасадов.

    Монтаж вентилируемого фасада и типичные ошибки. Подсистемы из оцинкованной стали

    Монтаж вентилируемого фасада - сложный процесс, требующий квалифицированного подхода и профессиональных навыков.В противном случае облицовка здания будет выглядеть убого.

    Основываясь на практическом опыте, можно смело сказать, что повреждения вентилируемых фасадов за 3-4 года эксплуатации являются результатом некомпетентности строительной бригады.

    Помимо дефектов, возникающих на фасаде здания из-за неграмотного монтажа, плохо смонтированные композитные панели могут сломаться под воздействием сильного ветра.

    По этим причинам монтаж вентилируемых фасадов должен производиться под контролем квалифицированного специалиста, имеющего достаточный опыт работы с навесными фасадами и способного постепенно направлять действия строительной бригады.

    Ниже описывается, как правильно установить вентиляционный фасад.

    Инструкция по монтажу вентилируемых фасадов

    Монтаж фасадов навесного типа выполняется с соблюдением определенной последовательности действий. Потребуются следующие аксессуары:

    • Комплект вентиляции Фасад;
    • электродрель;
    • Отвертка или отвертка
    • ;
    • Строительный нож
    • ;
    • отвес парапетный;
    • Лазерный уровень
    • ;
    • Рулетка
    • ;
    • краска несмываемая (для маркировки).

    Перед установкой потребуются подготовительные процедуры, которые включают следующие шаги:

    1. Огородить участок, на котором ведутся строительные работы, чтобы посторонние случайно не попали в эту зону. Расстояние между забором и зданием должно быть не менее 4 м.
    2. При установке подъемников, необходимых для монтажных работ, вам необходимо будет осмотреть их на предмет поломок и неисправностей.
    3. Строительная площадка должна быть оборудована специальными средствами инвентаризации.В них будут изготовлены фасадные панели и смонтированы каркасные конструкции. Часть помещений будет использоваться как склад для оборудования.

    Стоит обратить внимание: установка вентилируемых фасадов в условиях густого тумана, сильного ветра и сильных осадков категорически запрещена.

    Точки маркировки монтажных кронштейнов

    Перед тем, как начнется укладка опорных профилей, необходимо будет разметить внешнюю площадь здания для грамотной установки кронштейнов.

    При разметке точек нужно ориентироваться на инструкцию, которая идет в комплекте с комплектом композитных фасадных панелей. По умолчанию расстояние между скобами по вертикали составляет 50 см.

    Расстояние по горизонтали более вариабельное, поэтому оно рассчитывается на основе ширины передних кассет.

    Сначала нужно сделать отметки по краям участка стены, предназначенного для монтажа вентфасада. Вертикальная разметка осуществляется отвесом, а горизонтальная - уровнем.

    В этом случае разметку нужно производить краской, которая не смывается под воздействием влаги. Остальные предметы следует отметить измерительным прибором, лазерным уровнем и парапетным отвесом, соблюдая тот же интервал. После этого можно приступать к установке кронштейнов.

    Установка опорных кронштейнов

    Монтаж проводить поэтапно:

    • с помощью строительного сверла необходимо просверлить отверстия в отмеченных точках стены;
    • перед началом установки кронштейнов необходимо поставить прокладки из паронита с помощью дюбелей;
    • Опорные кронштейны вентиляционного фасада устанавливаются с помощью анкерных дюбелей, которые фиксируются специальной отверткой.

    Монтаж теплоизоляции и ветрозащиты

    Устройство теплоизоляции и ветрозащиты осуществляется по следующей схеме:

    • в утеплителе делаются вертикальные прорези под удлинители кронштейнов, после чего он плотно укладывается на них;
    • поверх теплоизоляции аналогично укладке ветрозащитной ткани, которую необходимо временно укрепить;
    • поверх ветрозащиты просверливаются отверстия под дюбели, грибки, которые прибивают в 5 местах изоляционной плиты.

    Схема теплотехнического расчета, указанная в инструкции на комплект теплоизоляции, поможет определить необходимую толщину утеплителя. Дюбель-грибок следует прибивать не ближе 5 см к краям утеплителя.

    Укладка теплоизоляции осуществляется с нижней части фасада, таким образом, дальнейшее утепление осуществляется в сторону верхней части здания.

    Изоляционные плиты располагаются в шахматном порядке, чтобы между ними не образовывались большие зазоры.Максимальное расстояние между пластинами не должно превышать 2 мм.

    Необходимо надежно укрепить утеплитель при установке, так как он легко может сорваться ветром из-за сверхлегкости теплоизоляционного материала (пенополистирол, полистирол).

    Важно знать: края дополнительных пластин нужно будет обрезать специальным ножом. Отламывать их вручную не рекомендуется из-за особенностей конструкции утеплителя.

    Если утеплитель наносится в 2 слоя, необходимо прикрепить 1 слой 3 дюбелями, грибками.2-й слой крепится по тому же принципу, что и однослойный утеплитель. В этом случае потребуется немного сместить теплоизолятор, чтобы он закрыл горизонтальные и вертикальные швы внутренней пластины.

    Монтаж эталонных профилей

    Опорные профили необходимо вставить в пазы выдвижных кронштейнов и закрепить специальными заклепками. При креплении к удлинителю необходимо более свободно размещать опорный профиль, что будет компенсировать тепловую деформацию при вертикальном перемещении.Рекомендуемый зазор в зонах стыка - 8-10 мм.

    При установке вентилируемых фасадов обязательно позаботьтесь о пожарной безопасности изнутри. Для этого размещаются пожарные отсеки.

    Вентилируемый фасад: технология установки кассет из различных материалов

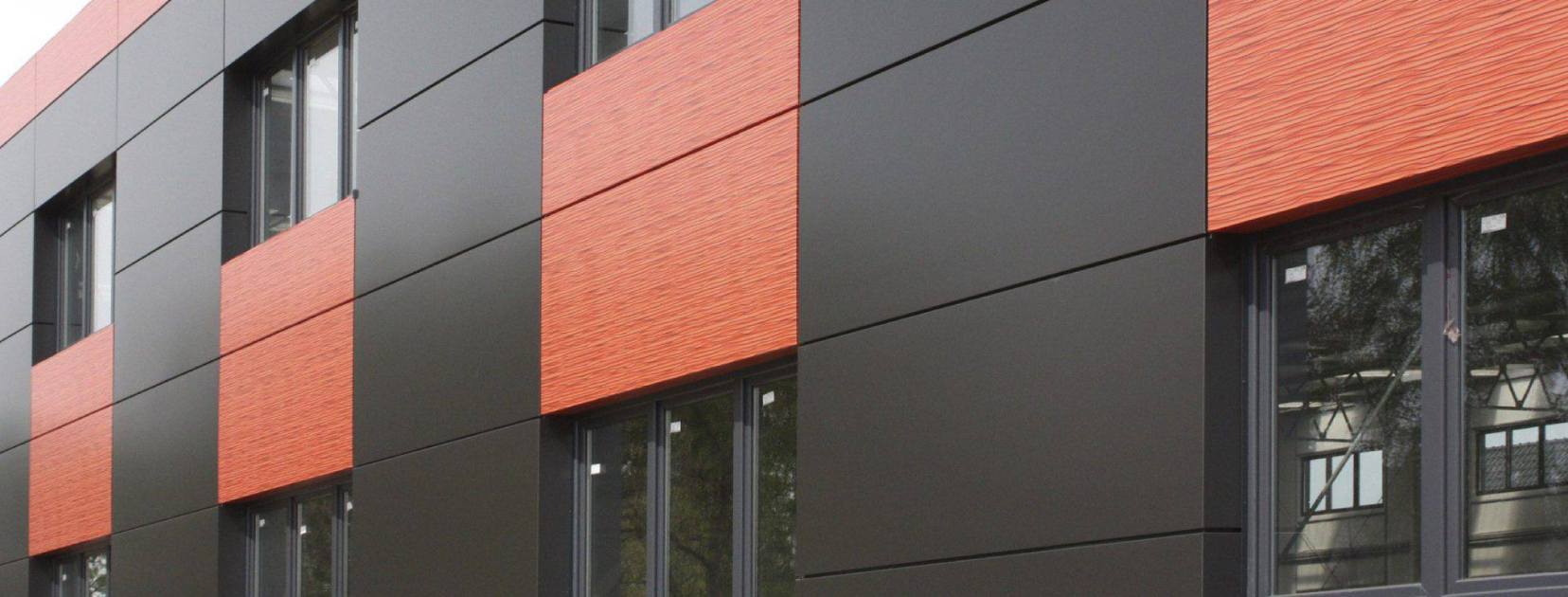

    Композитные панели вентилируемых фасадов изготавливаются из различных материалов, в том числе из керамогранита и алюминия.

    Технология монтажа вентиляционного фасада на основе керамогранита осуществляется в следующем порядке:

    1. Сделана разметка отверстий на опорных профилях, куда в дальнейшем будут крепиться хомуты.
    2. Сверление отверстий по краям вентилируемых кассет электродрелью. Их величина должна быть на 0,25 мм больше диаметра заклепки.

    Навесная вентилируемая стена - технология монтажа, видео:

    С помощью заклепок крепятся хомуты к обрешетке. При этом осуществляется установка фасадных кассет из керамогранита. Крепятся они саморезами, которые идут в комплекте с вентиляционной системой.

    Схема монтажа алюминиевого вентиляционного фасада определяется исходя из типа креплений панелей, которые идут с замком или без него.

    Перед тем, как закрепить панель, необходимо наклеить на замок двусторонний скотч, который предназначен для усиления крепежа.

    Убедитесь, что композитные панели плотно прилегают к каркасу. Не должно быть зазоров или перекосов, превышающих допустимую норму. Все работы нужно выполнять аккуратно, так как алюминий легко поцарапать и размять.

    Стоимость вентилируемого фасада с установкой

    Стоимость вентилируемого фасада вместе с монтажом зависит как от размера площади под обустройство, так и от материала композитных панелей.

    Средняя цена на монтаж алюминиевого вентиляционного фасада - 1500 п / м 2. Эта величина увеличивается, если фасадные панели изготовлены из керамогранита или древесно-полимерного материала, так как их цена намного дороже металлических вентиляционных фасадов.

    Внешняя отделка здания - важная часть строительных работ. Все чаще специалисты рекомендуют установку навесных вентилируемых фасадов, позволяющих обеспечить дом дополнительной теплоизоляцией.

    Устройство

    Вентилируемый фасад - это конструкция, которая формируется с помощью прочного каркаса, на который крепится облицовочный материал или фасадные панели с утеплителем. Раньше изготовление такого фасада велось с использованием деревянных балок, но они не придавали зданию необходимой прочности и жесткости, поэтому их заменили более надежными стальными и алюминиевыми профилями.

    Фото - конструкция вентилируемого фасада

    Конструктивными особенностями является создание определенных узлов между несущей стеной и установленным каркасом.Обратите внимание, что между зданием и панелями занавеса необходимо положить слой теплоизоляционного материала. На схеме выше это минеральная вата, но ее с успехом можно заменить пенополистиролом или пенопластом.


    Фото - схема фасада
    1. Если ваше здание построено из гигроскопичных материалов - ракушечника, пеноблоков, глины, то для утепления нужно использовать пенопласт, не задерживающий влагу;
    2. Перед началом монтажа необходимо рассчитать нормальное расстояние между каркасом, стеной и слоем утеплителя.Этот зазор служит естественной вентиляцией, поэтому при его отсутствии система не будет эффективно использоваться;
    3. Фасад устанавливается только на несущую стену, чтобы не нарушать несущую способность всего здания.

    Фото - проф утеплитель каркаса

    Видео: монтаж системы вентилируемого фасада

    Каркасная установка

    Пошаговая инструкция по установке навесных вентилируемых фасадов:

    1. Дизайн;
    2. Расчетные работы;
    3. Каркасная установка;
    4. Изготовление торта;
    5. Отделка фасадов.

    Работа начинается с создания чертежей и схем, по которым будет производиться расчет. На технологической карте должны быть указаны размеры будущего навеса, материал балок и покрытий. Исходя из имеющихся параметров рассчитывается масса конструкции и ее несущая способность. Для этого нужно прибегнуть к формулам теоретической механики, где проводится расчет жестких балок. Схема монтажа навесных вентилируемых фасадов должна быть согласована в специальных органах.


    Фото - примерная схема

    Для работы понадобится определенное оборудование: отвертка, перфоратор, молоток, уровень. Если установить алюминиевый каркас, то еще и ножовку по металлу.

    Установка каркаса также разбита на несколько пунктов. Первый - подготовка стены здания :

    1. Несущая стена очищена от пыли, грязи и старых строительных материалов. После этого нужно покрыть его грунтовкой и оставить на сутки для полного впитывания.Это необходимо для обеспечения плотного сцепления раствора со стеной. Также грунт поможет предотвратить образование сырости и появление плесени под минеральной ватой и пенопластом;
    2. После этого стена выравнивается. Лучше всего это делать с помощью специальных строительных материалов, которые предотвратят образование грибка и других микроорганизмов;
    3. На стене указано место установки будущего кронштейна, который будет использоваться для установки алюминиевых, деревянных или стальных балок;
    4. Многие специалисты рекомендуют измерить вертикаль, установив отвес, строительный уровень не сможет точно определить нужный угол;
    5. Когда кронштейн установлен на стене и из него уходит нить с грузом, нужно провести на них поверхность для определения будущего места установки каркаса.

    Для правильного монтажа вентфасадов необходимо работать с достаточно жестким крепежом. Установлены первые кронштейны. Для этого отмечаем расположение этих деталей по отмеченной вертикальной линии. Чтобы создать в стене отверстия для крепления крепежа, вам потребуются специальные инструменты: дрель или перфоратор. Когда поверхность просверливается, необходимо установить под кронштейн прокладку, которая обеспечит максимальное прилегание к стене, и самому кронштейну.


    Фото - обшивка фасадов

    После этого устанавливается кронштейн с помощью специального дюбеля, такой же пенопласт крепится при утеплении фасада здания.Крепится сразу на кронштейны , изоляция , а если на алюминиевый (деревянный) каркас, то поверх него минеральная вата.

    1. На установленных кронштейнах необходимо закрепить листы минеральной ваты или пенополистирола;
    2. Для большинства зданий также необходимо установить слой изоляции поверх изоляции. Это необходимо для защиты системы от чрезмерного увлажнения;
    3. Далее для большей безопасности конструкции их дополнительно крепят к стене с помощью строительных дюбелей, которые обеспечивают жесткое крепление.При этом между покрытием стены и материалом, используемым для утепления, образуется зазор.

    Иногда в технологии монтажа вентилируемых рам используются так называемые подсистемы профиля , с помощью которых крепится гипсокартон. Такая система позволяет получить более жесткое и надежное армирование.


    Фото - алюминиевая рама

    Как и в первом варианте, строительные работы начинаются с подготовки поверхности. Необходимо усадить слой старого покрытия и обеспечить ровный новый, благодаря которому монтаж будет производиться быстро.

    1. Первый - это несущий оцинкованный профиль. Он образует конструкцию, состоящую из нескольких горизонтальных поверхностей;
    2. После этого техника подразумевает установку поперечных стоек, как при установке досок гипсокартона;
    3. Если у вас большой фасад, то нужно дополнительно укрепить стойки подвесами;
    4. После завершения основных строительных работ на каркас необходимо установить плиты утеплителя, накрыть их специальными пленками, которые обеспечат защиту от влаги;
    5. В отделочные работы входит шпаклевка и покраска фасада, при необходимости создание декоративных элементов.

    Есть разные способы отделки фасада, в большинстве случаев используется керамогранит, который имеет довольно простой монтаж. Облицовка заключается в установке панелей на готовое покрытие с помощью саморезов. При этом монтажные работы по монтажу керамогранита и сайдинговых панелей будут проводиться с помощью специальных зажимов.


    Фото - деревянный каркас

    Согласно СНиП (СНиП) необходимо периодически проверять фасад и, при необходимости, проводить ремонт конструкций.Временные интервалы - от 6 до 12 месяцев.

    Обзор цен

    Самостоятельно провести строительные работы не всегда удается. Во всех городах России проводится профессиональный монтаж вентилируемых фасадов, стоимость которого зависит от материала и размеров конструкции (цены могут отличаться в зависимости от региона). Стоимость установки панелей Alucobond за квадратный метр.

    Город Стоимость, руб. Город Стоимость, руб.
    Волгоград 1100 Воронеж 1250
    Екатеринбург 1200 Иркутск 1200
    Казань 1200 Калуга 1100
    Краснодар 1100 Красноярск 1200
    Москва 1300 Нижний Новгород 1250
    Новосибирск 1200 Омск 1100
    Пенза 1100 Пермь 1200
    ул.Санкт-Петербург 1250 Самара 1100
    Саратов 1250 Сочи 1200
    Тверь 1200 Тула 1200
    Уфа 1200 Челябинск 1200

    О том, что бывают вентилируемые фасады, слышал почти каждый, но лишь немногие понимают, что это такое, как устроено и чем отличаются от обычного фасада.

    Описание и особенности

    Вентилируемый фасад или, как его еще называют - навесной, это разновидность технологии, система крепления облицовочных материалов на расстоянии от самой стены, на отдельном каркасе, который может быть из стали, алюминиевых сплавов или любых других материалов.

    Главное отличие и преимущество вентилируемых фасадных систем в том, что ничто не препятствует свободному проходу воздуха, тем самым устраняя проблему скопления влаги, конденсации и решая ряд других, не менее важных аспектов в эксплуатации зданий.

    Несмотря на то, что такое инженерное решение для отделки внешних стен стало применяться в нашей стране не так давно, сама технология возникла вовсе не «вчера». Она появилась в Германии, а именно в Германии, в конце 50-х годов прошлого века.

    Конечно, с тех пор и сама технология исполнения, и используемые материалы далеко продвинулись вперед, и если в прошлом веке такое дизайнерское исполнение фасада было возможно только в «холодном» виде, то сегодня навесные конструкции вполне под силу. справиться с задачей по утеплению.

    «Теплый » Технология вентилируемого фасада предполагает использование разновидностей минеральной ваты, а если цоколь облицован, то пенополистирольные утеплители.

    Особенностью утепленного навесного фасада является расстояние между стеной и утеплитель, оставшийся при его установке, должен быть не менее 4 см, в некоторых случаях допускается 2 см, но размер зазора в 5 см считается идеальным и подходящим для любых климатических условий.

    Этот тип фасада практически полностью «гаснет» ”Прямой возврат тепла в само здание и циркулирующий в просвете воздух полностью устраняют проблемы разницы температур, соотношения влажности и всех других моментов, которые часто вызывают проблемы с традиционной консервативной облицовкой зданий.

    Еще одной особенностью данного инженерного решения в оформлении фасада и его серьезным преимуществом является возможность в любой момент изменить внешний вид здания, поскольку плиты, из которых состоит видимая часть конструкции, закреплены неплотно и могут всегда меняться.

    К тому же монтаж вентилируемых фасадов типа «Холодный» не является окончательным, такую ​​конструкцию всегда можно утеплить или усилить, даже поле нескольких лет эксплуатации.

    Виды

    Навесные фасады делятся на основные типы, в зависимости от того, из какого материала выполнена облицовка.

    Наиболее популярными видами фасадов данной конструкции являются:

    • из керамогранита;
    • из панелей HPL;
    • из линейных панелей;
    • из искусственного камня;
    • из фиброцементных плит;
    • из стекла;
    • из композитов.

    Фарфоровый вентилируемый фасад встречается чаще всего, ввиду достаточно невысокой стоимости и простоты монтажа.Такое сочетание качеств сделало материал популярным в массовом строительстве, проводимом различными строительными компаниями - так отделывают офисные здания и нижние этажи жилых небоскребов, но так же и полностью отделывают, и многое другое, и Безусловно, этот вид фасада востребован в частном домостроении.

    Искусственный камень - совершенно универсальный материал, подходящий практически для любых работ, как внутри, так и на улице.Конечно, в отделке фасадов навесной конструкцией он тоже востребован. Как правило, такой плиткой украшают видимые снаружи стены небольших построек или частных коттеджей.

    Фиброцементные плиты - чрезвычайно экономичный материал, который отличается чрезвычайно высокими термоблокирующими и теплосберегающими характеристиками. Но у этих плит есть очень существенный недостаток - видимые стыки и застежки. Такой вариант отделки фасада навесной стены в основном востребован в северных регионах и в отделке офисных и других офисных или рабочих нежилых помещений.

    Облицовочное стекло имеет множество преимуществ, но его не так часто используют при отделке фасада навесным способом, как классическим. Стеклянные панели довольно дороги, и при установке вентилируемым способом их главное преимущество в том, что светопропускание не актуально.

    Панели для устройств вентилируемого фасада из смеси композитных материалов имеют важное преимущество и отличие от всех остальных - они самоочищаются и обладают отличными шумо- и звукоизоляционными качествами, что делает их идеальным решением при отделке фасад рядом с большой дорогой, в центре оживленной улицы или в других шумных местах.Но у этого вида отделочных досок есть свои недостатки, например, они гораздо хуже всех справляются с теплоизоляцией.

    Помимо вышеперечисленных материалов, для навесных стен можно использовать такие отделки, как:

    • металлические «кассеты»;
    • Пластины «Медные»;
    • планкен;
    • стеклянные панели.

    Но такие виды отделки встречаются редко и обычно используются при оформлении фасадов небольших построек. Помимо всего вышеперечисленного, вентилируемые фасады на небольших площадях можно отделать деревом.

    Монтаж

    Вентилируемый фасад можно монтировать двумя способами - открытым и закрытым, они отличаются только тем, будут ли заметны застежки или нет, конечно, для открытого способа, «потайных» или декорированных заклепок и используются другие застежки, а при закрытом способе - любые.

    Перед тем, как приступить непосредственно к процессу декорирования стен здания, при выборе навесного типа конструкции фасада устанавливается подсистема.

    Подсистема представляет собой комбинацию:

    • несущих профилей;
    • кронштейны;
    • комплект соответствующей метизы - хомуты, шурупы, анкеры и т. Д .;
    • слоев утеплителя, если он задействован.

    Конструкцию подсистемы можно закрепить непосредственно в самой стене, причем только в местах перекрытия этажей или любых других «швов».

    Самыми важными моментами, составляющими весь процесс монтажа, являются:

    • разметка стены для будущего строительства;
    • кронштейны крепежные;
    • крепление несущих профилей;
    • вывод разводки и крепления уличных фонарей, если планируется использовать подсветку;
    • установка теплоизоляции, если задействована дополнительная изоляция;
    • крепление верхнего декоративного материала.

    В конце подключаются электроприборы, если они задействованы в архитектурном проекте, проектировании водостоков, наслоений, откосов и других мелких работ.

    Цена

    Вентилируемый фасад Стоимость состоит из множества нюансов. Конечно, в первую очередь на цену влияет то, какие материалы выбраны - из каких будет сделана подсистема, будет ли задействована дополнительная изоляция и если да, то какая, потребуется ли проводка и установка светильников или точечных светильников и наконец, какими материалами будет отделан фасад.

    Помимо всего этого в цену будет включена стоимость работ, которая также напрямую зависит от выбранных материалов и уровня сложности их монтажа.

    Конечно, на вентилируемый фасад цена скажется как площадь здания, так и сложность его стен. Например, оформление различных «кривых», «угловых переходов», навесов и других архитектурных изысков будет стоить более значительную сумму, чем обшивка простой прямой прямой стены.

    При отделке небольших частных домов стоимость можно снизить, выполнив работы самостоятельно, но если речь идет о большом коттедже в несколько этажей, самостоятельно справиться не получится.

    В среднем стоимость монтажных работ квадратного метра фасада при использовании керамогранита складывается в такие приблизительные цифры:

      подсистема
    • - от 500 руб .;
    • дополнительный слой утеплителя толщиной до 5 см - от 150 руб .; Облицовочный слой
    • - от 450 руб .;
    • крепеж подсистемы усиления - от 80 руб .;
    • усиление крепежа изоляционного слоя - от 50 руб .;
    • застежки декоративных и других элементов, в том числе сливы, многослойность и тд - от 250 руб.

    То есть стоимость установки навесного фасада из керамогранита в среднем начинается от 1480 рублей за квадратный метр, при отсутствии каких-либо сложных архитектурных моментов, например закругления, на стенах здания.

    Стоимость работ нужно прибавить к цене материала и арматуры, а полученное число умножить на количество квадратных метров. Таким образом будет получена примерная сумма затрат на планируемый фасад. Стоимость установки метра навесной конструкции из металлических кассет начинается примерно от 2080 рублей, а из композитных плит - от 2045 рублей.

    Однако в разных городах стоимость может отличаться, например, в крупных центрах цены на строительные работы, как и на материалы, всегда немного ниже, чем в небольших провинциальных поселках.

    Вентилируемый фасад - это способ облицовки здания, при котором устраивается внешний вентилируемый слой, состоящий из утеплителя, воздушной прослойки и декоративного облицовочного материала. Вся конструкция установлена ​​на металлическом каркасе, который может быть изготовлен из оцинкованной стали, нержавеющей стали или алюминия.Сам каркас монтируется на монолитную стену.

    За счет зазора между изоляцией и декоративной отделкой фасад полностью вентилируется и вентилируется. В результате удаляется лишняя влага, которая может скапливаться на поверхности стен. А слой утеплителя помогает значительно сэкономить на отоплении. Строительный рынок предлагает широкий выбор декоративных материалов, которыми можно отделать фасад объекта:

    • Плитка гранитная
    • Стеклянные панели
    • Кассеты металлические
    • Алюминиевые панели
    • Доска деревянная
    • Фиброцементные панели или сайдинг
    • Кирпич облицовочный
    • Панели HPL

    Преимущества использования систем вентилируемых фасадов:

    • Широкий выбор дизайнерских решений декоративной отделки
    • Хорошая тепло- и звукоизоляция
    • Быстрая установка
    • Долгая жизнь
    • Высокая атмосферостойкость

    Подготовка стены дома

    Первый и важный этап - подготовка поверхности, то есть стен здания.Процесс включает в себя несколько ключевых моментов:

    • Необходимо удалить старую штукатурку, либо ту, которая крошится. Восстановить полностью удаленный слой.
    • Если кладка из камня или кирпича разрушена, то ее тоже нужно восстановить.
    • При строительстве нового дома все работы должны быть полностью завершены.
    • Установка окон, дверей, круглых отмосток.
    • Настенный монтаж всех видов коммуникаций.
    • Важно расположить газовые трубы за пределами будущего возвышения плоскости навесной вентилируемой системы.
    • Маркировочные места для кондиционеров.

    Технология монтажа вентилируемого фасада

    После того, как стены будут подготовлены, необходимо сделать разметку, по которой будут установлены кронштейны и обрешетка. Для этого можно использовать специальные маячки. После разметки крепятся кронштейны; для этого требуются коррозионностойкие анкеры.

    Кронштейны проходят через термопрокладку, а их положение устанавливается с помощью алюминиевой шайбы.Это помогает увеличить прочность всей сборки в целом. После установки кронштейна на место шляпку анкера следует закрасить, это необходимо для предотвращения коррозии.

    При установке кронштейнов учитывайте возможность блокировки стен. В этом случае вам придется часть кронштейнов поменять на более длинные, иначе вентилируемый фасад будет провисать. В такой ситуации расчет нагрузки, которая будет распределена по длине нового кронштейна, является обязательным.Второй вариант к правильным засорений стенки является использование скользящих кронштейнов, в которых расширение зоны поддержки является регулируемым по длине.

    Видео-инструкция по монтажу вентилируемого фасада.

    Монтаж теплоизоляции и паро-ветрозащиты

    Для устройства изоляционного слоя чаще всего используются плиты из минеральной ваты и экструдированный пенополистирол. Минвата обладает прекрасными характеристиками: не пропускает влагу, имеет низкий уровень теплопроводности, сохраняет форму, не воспламеняется и препятствует распространению огня.Пенополистирол, в свою очередь, препятствует проникновению влаги, негорючий, а также имеет низкий уровень теплопроводности, поэтому его чаще всего используют для отделки цоколя объекта, так как именно здесь большое количество воды получает.

    Маты из минеральной ваты расположены в шахматном порядке. Для вентилируемых фасадов чаще всего используют маты, так как их легко исправить. В экструдированном пенополистироле есть специальные бороздки, поэтому панели собираются в единое полотно, что обеспечивает дополнительный уровень защиты.

    Непосредственно к стене маты и плиты крепятся решетчатыми дюбелями или анкерами, сердцевина которых сделана из стали. Для этого в стене просверливаются отверстия. А маты держат широкие шляпки из анкеров или дюбелей. Чтобы закрепить маты в местах, где уже установлены кронштейны, в них делают прорези.

    Далее к слою утеплителя прикрепляется специальная мембрана, защищающая от ветра и влаги. Пленка соединена специальной липкой лентой. Установка производится с помощью механического степлера со скобами.

    Крепление горизонтальных профилей

    Для определения горизонта необходимо использовать гидравлический уровень. Этикетки следует проверять каждые 4 метра, чтобы не искажать горизонт. Направляющая (Г-образная) крепится к кронштейну четырьмя заклепками в пазы ранее установленных кронштейнов. Обрешетка крепится, соблюдая вентиляционный зазор.

    Крепление вертикальных профилей

    Через саморезы или заклепки П-образная направляющая устанавливается вертикально (перпендикулярно Г-образной направляющей).В качестве промежуточной направляющей используется Z-образная форма.

    Отделка вентилируемого фасада керамогранитом и металлическими кассетами

    Технология монтажа фасадов из керамогранита

    Отделочные работы могут проводиться двумя способами: с видимым швом и бесшовным соединением керамогранита. Монтаж видимым швом дешевле и проще. Для крепления используются специальные шурупы, клеймеры, заклепки, саморезы. Пластины через специальные прокладки устанавливаются на Т-образный профиль, который впоследствии окрашивается под цвет камня для маскировки.

    Бесшовный метод дороже и сложнее. Осуществляется 4 основными способами:

    • Крепление пальца
    • Использование клея
    • Механический метод: с обратной стороны пластины дюбель вставляется в анкерное отверстие
    • Комбинированный способ: клей + дюбели.

    Подробнее о преимуществах, дизайне и креплении керамогранита.

    Монтажные металлические кассеты

    Монтаж на виду осуществляется с помощью специальных заклепок.Они закреплены на вертикальных направляющих. Кассеты устанавливаются снизу вверх, слева направо. Бесшовный метод: первоначальный профиль крепится по нижнему краю здания, затем кассеты «протыкаются» в паз.

    Инновации фасадов и важность их знания

    Что вы получите, выбрав вентилируемый фасад?

    Системы вентилируемых фасадов обладают замечательными преимуществами, которые привлекают сторонников практичных и полезных решений.Одно из главных преимуществ - защита от скопления влаги. Это важно, так как влажность может нанести вред вашему дому. Уникальная конструкция и предотвращение накопления влаги сохраняют внутреннюю сторону фасада сухой. Конструкция вентилируемых фасадов выделяется тем, что препятствует образованию теплового моста; что защищает от потери тепла. Утеплитель остается сухим круглый год и его свойства не меняются. Вентилируемые фасады также обладают отличной звукоизоляцией, устойчивы к воздействию окружающей среды и перепадам температур.Эти фасады не выгорают под воздействием солнечных лучей; они не пачкают и легко чистятся. Вентилируемые фасады сохраняют свой неповторимый вид до пятидесяти лет!

    Системы вентилируемых фасадов - это разумный выбор, поскольку они устойчивы к механическим воздействиям - повреждению поверхности. Чтобы смонтировать такую ​​конструкцию, нужны специальные инструменты, знания и практика. Уход за вентилируемыми фасадами прост и быстр. В отличие от многих других фасадных систем, вы можете изменить только некоторые отдельные части системы.На это уходит меньше времени и денег.

    Системы вентилируемых фасадов идеально подходят для неровных стен и стен с трещинами из-за особенностей и особенностей монтажа. Таким образом устраняются дефекты стен и гарантируется тепло- и звукоизоляция. Это обеспечивает отличный эстетический вид.

    В чем секрет вентилируемых фасадов?

    Решения вентилируемых фасадов обладают множеством преимуществ. Это обеспечивается методом укладки плитки, в основе которого лежит воздушный зазор для циркуляции и вентиляции между изолированной стеной и отделочным слоем.

    UAB "Vytrolma" использует только качественные вентилируемые фасадные элементы. Их производственные процессы основаны не только на инновационных решениях, но и на знаниях высококвалифицированных и опытных специалистов. Мы работаем только с высококачественными прочными материалами, такими как оцинкованная сталь, алюминий, нержавеющая сталь, специальный черный металл, медь, сталь Cor-Ten.

    Почему стоит выбрать ЗАО "VYTROLMA"?

    Мы предлагаем все сами, от фасадной системы до материала.Мы предлагаем подробную и четкую информацию о предлагаемых фасадных системах и помогаем выбрать лучшую фасадную систему для каждого клиента. Мы также предлагаем лучшие материалы и то, что нужно сделать в первую очередь. Уверяем, что каждый заинтересованный покупатель получит подробную информацию. Также мы можем спроектировать желаемую фасадную систему. В наши услуги входит не только изготовление фальцовки, каскада, ламелей и листов, но и их обработка. При необходимости мы можем перфорировать и анодировать. Для клиентов B2B мы предлагаем не только фасадные системы и отделочные решения, но и другие компоненты, такие как профили, держатели и монтажные уголки.Также можем установить фасадную систему или кассету.

    Наши маляры сертифицированы по стандарту окрашивания Qualicoat, который используется для окрашивания алюминия. Используется только качественная краска Qualicoat, которая обеспечивает высочайшее качество и репрезентативный вид в долгосрочной перспективе.

    Технические решения, инновационное оборудование, более чем двадцатилетний опыт работы на рынке и компетентность членов команды обеспечивают современные решения в области отделки фасадов и качественный сервис.

    Системы вентилируемых фасадов - лучшее сочетание функциональности, современного дизайна и экономичности.

    Технические аспекты | Limeparts-Drooghmans

    Наряду с эстетическим качеством, функциональность является одним из основных направлений нашей внешней фасадной облицовки . Простая установка - это основа, с которой Limeparts-Drooghmans начинает развивать дальнейшие технологии, которые значительно улучшат характеристики облицовки внешних стен.

    Невидимые системы крепления

    Металлические фасады: мы используем систему зажимов для крепления наших металлических кассет.Благодаря этой системе всегда можно снять фасадные кассеты по отдельности. Это также означает, что кассеты можно устанавливать без натяжения и звука.

    Фасады из неферро: Limeparts-Drooghmans решительно выбирает алюминиевые несущие конструкции LomaxSystems для творческих фасадов из стекла, керамики, фиброцемента, HPL или твердой поверхности. Эта система особенно легкая, очень прочная и экологически чистая. Это идеально согласуется с нашим подходом, в соответствии с которым мы создаем уникальное индивидуальное предложение для каждого проекта.

    Thermofrees

    ®

    В современной архитектуре все больше внимания уделяется энергоэффективности здания. При прокалывании внешней оболочки через изоляцию к опорной конструкции, мы должны также обратить особое внимание на тепловые потери, чтобы изолирующий слой как можно более эффективные.

    После многих лет исследований и разработок компания Limeparts-Drooghmans теперь имеет запатентованную систему для предотвращения образования тепловых мостиков в любых строительных зазорах.Мы разработали Thermofrees ® для этого, что делает возможным для нас, чтобы установить изоляцию в нашей опорной конструкции таким образом, что тепловые мосты практически полностью предотвращены.

    Скрытый дренаж

    Limeparts-Drooghmans отличается от традиционных систем облицовки за счет использования невидимого встроенного дренажа, который отводит воду за кассетой, чтобы фасады оставались намного чище.

    Эффективный ремонт

    Ограниченный вес фасадной облицовки означает, что существующие конструкции и фасады обычно не требуют каких-либо изменений перед установкой наружной облицовки стен.Это делает фасадную систему Limeparts-Drooghmans чрезвычайно подходящей для ремонта. Мы также можем посоветовать вам сделать правильный выбор в отношении огнестойкости и изоляционных материалов. Таким образом, ваше здание будет соответствовать обязательным стандартам EPB. Ограниченный вес также обеспечивает значительную экономию на основной конструкции и фундаменте для новостроек.

    Быстрый монтаж и более короткое строительство

    Монтаж различных типов фасадной облицовки выполняется очень быстро.Более того, мы начинаем работы только после того, как здание станет полностью ветро- и водонепроницаемым. Таким образом, вы сможете быстро приступить к внутренним отделочным работам еще в процессе строительства.

    Длительный срок службы и низкие эксплуатационные расходы

    Вентилируемая облицовка фасада обеспечивает долгий срок службы, не требующий особого ухода. Наши годы исследований и интенсивных разработок привели к созданию экологически чистых материалов и адаптированных методов монтажа практически для любого типа фасадной облицовки.

    Адека

    Что такое Адека для фасада?
    • Adeka - это система металлических стеновых панелей заводского изготовления из цинкового сплава со скрытым креплением
    • Предварительно отформованная панель, которую легко и быстро установить
    • Звукоизолирующая панель на основе полистирола
    • Используется как для облицовки стен, так и для кровельного материала
    • .
    • Имеет фактурный эффект
    • Используется для внутренних и внешних приложений
    • Оценка UL при подъеме 220 фунтов на квадратный фут на фанере 3/4 дюйма

    Цвета поверхности: QUARTZ-ZINC / ANTHRA-ZINC / PIGMENTO Blue /
    PIGMENTO Brown / PIGMENTO Green / PIGMENTO Red / Natural Zinc by VMZINC

    Толщина 0.65 мм
    Размеры панели
    По центру
    16 1/16 ”вертикальный
    22 1/16 ”горизонтальный
    Радиус Выпуклый 33 ’вогнутый N / A
    Покрытие 1,22 фут2 на установленную панель
    Вес 1.42 фунта на фут2 установленной площади
    Упаковка 24 панели в коробке

    Характеристики данной техники
    Решение для строительных материалов, создающее визуальный интерес с помощью текстуры.

    Проверьте основания, участки и условия на соответствие требованиям к допускам на установку, опорам металлических стеновых панелей и другим условиям, влияющим на выполнение работ.
    Убедитесь, что основание ровное, прочное, сухое, гладкое, чистое, с уклоном для дренажа и полностью закреплено, и что были предусмотрены стенные водостоки, отливы и проходы через металлические стеновые панели.
    Осмотрите каркас первичной и вторичной стены, чтобы проверить, правильно ли установлены прогоны, углы, каналы и другие опорные элементы и анкерные крепления структурных панелей.
    Подготовить письменный отчет с указанием условий, мешающих выполнению работы данного раздела. Отправить копию отчета архитектору.
    Перед установкой стеновых панелей изучите черновую обработку компонентов и систем, проникающих в металлические стеновые панели, чтобы проверить фактические места проникновения по отношению к местоположению швов металлических стеновых панелей.
    Установите металлические стеновые панели в ориентации, размерах и местах, указанных на чертежах.
    Устанавливайте металлические стеновые панели вертикально, по уровню, под прямым углом, по линии и в пределах допусков установки.
    Начинайте укладку от карниза вверх, загибая запорный ключ под складку карниза.
    Устанавливайте металлические стеновые панели перпендикулярно поясам и подкладкам, если не указано иное.
    Надежно закрепите металлические стеновые панели и другие компоненты конструкции на месте с учетом тепловых и структурных перемещений. Не используйте резак для резки металлических стеновых панелей.
    Закрепите металлические стеновые панели в соответствии с инструкциями производителя.Панели должны быть установлены на вертикальных линиях 28 см по центру. Металлические стеновые панели запечатайте и запечатайте с герметичными краями и по периметру проемов.
    Установить оклад и отделку по мере продолжения работ по металлической стеновой панели. Закрепить окантовки и обрезать проемы и подобные элементы.
    Во время установки поддерживайте чистоту металлических стеновых панелей.Снимите защитную пленку в течение 90 дней после установки.

    Загрузите заархивированный контент BIM по ссылке ниже:

    Стены-Внешние-Панели VMZAdeka 11 0625INx8IN-Панели VMZINC

    Для получения дополнительной информации свяжитесь с VMZINC.


    Скачать 2D-детали:

    Технология вентилируемых фасадов | Мрамор, известняк и гранит MeGran

    Об услуге

    Монтаж изделий из натурального камня - один из самых затратных и трудоемких процессов.Они требуют тщательной подготовки технической документации, изделий из природного камня, рабочей площадки и высокой квалификации монтажников. Ошибки при нарушении технологий монтажа приводят к значительным финансовым потерям для заказчика при устранении последствий некачественно выполненных монтажных работ, а также к значительным затратам в процессе эксплуатации.

    Преимущества фасада из натурального камня

    Особым спросом пользуется натуральный камень, потому что он имеет очень хорошие эксплуатационные характеристики, а также непревзойденные декоративные свойства:

    - Важная характеристика - пожарная безопасность;

    - Высокая устойчивость к перепадам температур.

    - Огромный выбор дизайнерских и архитектурных решений;

    - Создание уникальной, индивидуальной архитектуры;

    - Практичность в уходе, невосприимчивость к агрессивной внешней среде, долговечность, длительный срок службы

    - Презентабельный внешний вид;

    - Экологическая чистота материалов.

    Натуральный камень, использованный для облицовки фасадов, благодаря своему эстетичному виду позволяет создать уникальное архитектурное решение. Облицовка фасада натуральным камнем продемонстрирует вашу состоятельность и хороший вкус.Кроме того, это очень прочный и износостойкий материал, который без ремонта может прослужить более 50 лет.

    В отделке фасадов использованы гранит, известняк, габбро, лабрадорит, травертин. Выбор между ними зависит от требуемых требований к прочности материала на том или ином участке фасада и к его внешним данным.

    Камни для облицовки фасада

    Гранит. Облицовка фасада гранитом имеет множество преимуществ. Это прочный и прочный камень, отличающийся низким водопоглощением, устойчивостью к морозам и загрязнениям.Плинтус из гранита превратит даже скромный коттедж в настоящий особняк. Обладает высокими эстетическими свойствами, отличается широкой цветовой палитрой.

    Травертин. Травертин или известковый туф - поликристаллическая хрупкая мелкозернистая однородная порода, образованная минералами карбоната кальция (в основном арагонитом с меньшей долей кальцита). Цвет травертина зависит от месторождения. На Урале есть белый, серый, желтый, черный, зеленый, розово-красный мрамор. Фасад из травертина добавит зданию респектабельности.

    Песчаник. Это пористый камень серо-желтого цвета. Менее прочный, чем гранит и мрамор, однако он легче и заметно дешевле. Еще одно преимущество материала - небольшой вес. Он отлично сохраняет тепло в помещении, обладает высокой влагостойкостью.

    Известняк. Для облицовки фасадов применяется известняк с плотной структурой. Этот материал менее прочен, чем гранит, но он хорошо сохраняет тепло в помещении и не пропускает влагу.Чаще всего для отделки стен используют известняк светлых оттенков.

    Виды фасадов

    Отделка фасада - один из важнейших этапов работы, от которого зависит общее впечатление о статусе мастера. Архитектура здания - это лицо вашей собственности. На сегодняшний день существует несколько способов отделки фасадов.

    Рассмотрим их подробнее:

    1) Самым распространенным и простым способом облицовки фасадов зданий является предварительная штукатурка фасада.Недорогое и простое решение заключается в оштукатуривании поверхности стен с последующей фиксацией натурального камня на оштукатуренной поверхности с помощью клеевых составов. Этот метод часто используется как в отделке частных домов, так и городских построек. При этом трудозатраты при использовании этого метода минимальны. Но у него довольно много недостатков, таких как:

    - ограничение формата и толщины изделий из натурального камня, применяемого для облицовки фасада;

    - отсутствие механического крепления изделий из натурального камня;

    - ограничение веса изделий из природного камня, используемых для облицовки фасада;

    2) Еще один популярный метод - установка вентилируемого фасада.Такой вид отделки позволяет не только придать зданию эстетичный вид, но и создает дополнительную теплозащиту. В качестве отделочного слоя используются различные материалы, такие как: керамогранит, композитные панели, деревянная доска. Самый эстетичный из всех материалов - натуральный камень. Подвесной фасад - это система, состоящая из каркаса из алюминия или нержавеющей стали, на который крепится облицовочный слой. Сам каркас крепится к стенам построек с помощью металлических анкеров. Пространство между стеной и финишным слоем можно утеплить утеплителем из минеральной ваты или остаться пустым.Циркулирующий в пространстве воздух удаляет влагу из конструкции и стены, которая собирается в виде конденсата.

    Этот метод имеет много преимуществ, например:

    - позволяет реализовать достаточно сложные архитектурные решения;

    - срок службы конструкции около 40-50 лет;

    - при повреждении какого-либо элемента ремонт может быть произведен достаточно быстро;

    - установка может производиться при любых погодных условиях;

    - значительно повышаются теплоизоляционные свойства стен.Внутри помещения создается более благоприятный микроклимат.

    К основным недостаткам данного способа облицовки можно отнести:

    - наличие компенсационных швов, а также сравнительно больших швов между обычными изделиями из натурального камня из-за теплового расширения металла;

    - хрупкость каменных плит при использовании большого формата;

    - большая металлоемкость при облицовке декоративных элементов (арки, карнизы, колонны, капители и др.).

    На наш взгляд, этот способ облицовки наиболее подходит для облицовки больших административных зданий.

    3) Наконец, третий основной способ облицовки фасадов - это «мокрый» способ монтажа под заливку. Метод заключается в создании армирующего слоя, механической фиксации каменной облицовки к ограждающей конструкции и повороте рядов камня друг относительно друга. Этот метод часто используется как в отделке частных домов, так и городских построек. Таким образом выполнена облицовка всех исторических зданий Москвы, Храма Христа Спасителя, знаменитых «Семь небоскребов», Триумфальной арки, гостиницы «Националь», здания Совета Министров, Дома правительства, ТЦ «Ереван Плаза». и многие другие были установлены.На сегодняшний день это единственный способ, зарекомендовавший себя десятилетиями эксплуатации в наших климатических условиях. Но, как и у других методов, есть ряд недостатков:

    - монтаж должен производиться при определенном температурном режиме, не ниже + 5С;

    - Можно работать в теплое время года. В зимнее время года установка также может производиться, но для этого потребуется обустройство рабочего пространства, что увеличит стоимость работ;

    - большая нагрузка на стены и фундамент здания.

    Технология вентилируемых фасадов.

    Технология вентилируемых фасадов.

    Подготовка к утеплению и работы по утеплению фасада. Перед началом монтажа важно исследовать фасад здания, к которому будут прикреплены опорные конструкции. Необходимо провести геодезические изыскания, снять точные размеры здания, изучить состояние несущих стен, провести испытания анкерных дюбелей.Основная цель такой проверки - убедиться, что фасад выдерживает дополнительные нагрузки. После этого создается проект по теплоизоляции здания и проводятся работы по утеплению.

    Планировка фасада. Эта процедура выполняется с помощью прицельных шнуров, а также с помощью лазера, рулеток, мерных полосок и теодолита. Расстояние по горизонтали между соседними осями должно быть равно ширине монтируемого листа или пластины материала. Разметка выполняется снизу вверх.

    Монтажные скобы. Для того, чтобы закрепить кронштейны, необходимо проделать отверстия сверлами, предназначенными для работы с материалом, из которого выполнен фасад.

    Монтаж направляющих. На установленных по разметке кронштейнах устанавливают вертикальные направляющие, которые принимают на себя большую часть нагрузки.

    Монтаж из натурального камня.

    Технология установки камня на фасад под заливку.

    1. Подготовка основания под облицовку гранитными плитами.
    2. Грунтовка основания Бетонный контакт под облицовку гранитных плит.
    3. Устройство «2армокоркаса» с применением арматуры, металлических уголков и металлической сварной сетки 50х50х4 мм на стене с использованием перфорированной ленты или проволоки вязальной оцинкованной и анкеров.
    4. Калибровка гранитных плит алмазными дисками.
    5 . При установке камня для заливки в качестве опорного элемента нижнего камня, а также «разгрузочных ремней» используются металлическая угловой.
    6. При установке камня для заливки в качестве соединительной арматуры камня и АРМО-кадра стены используется латунная проволока диаметром 3 мм.Проволока переменной длины (в зависимости от соотношения камня к стене), гнутая в виде буквы «Т». Один конец проволоки привязываем к металлической сетке. Другой конец закрепляется в теле камня со стороны верхнего конца с защелкой по оси камня на глубину 25 мм, не менее 2 на каждый камень. Эта система настенного крепления применяется ко всем камням. Камни скреплены между собой с помощью клея-мастики на основе полиэфирных смол и булавок. Промежутки между камнями не должны быть больше 1.5 мм. При увеличении соотношения камня от стены более чем на 20 мм в клеевой раствор добавляют портландцемент ПК-500 и пескобетон М-300.
    7. Полировка поверхности камня.
    8. Затирка швов.

    Выбирая сотрудничество с компанией «Мегран» («Меган»), вы делаете выбор в пользу гарантированного качества и профессионального подхода в решении любых задач.

    (PDF) Клейкое соединение в вентилируемом фасаде

    2016 WORLD CONGRESS

    соединений для вертикальных стержней при условии, что материал панели был достаточно жестким, чтобы подтвердить эту теорию нагружения.Ширина профиля

    определяется необходимой шириной контакта герметика на основе допустимого напряжения, размера ленты и

    расстояния между вертикальными элементами из-за расчетной ветровой нагрузки и потенциальной статической нагрузки из-за веса панели.

    Пределы прогиба различных типов панелей, отраслевые стандарты и требования производителей, которые необходимо учитывать:

     Натуральный камень от L / 600 до L / 800 согласно ASTM C1242, «Стандартное руководство по выбору, проектированию и установке

    Dimension Stone. Системы крепления »

     Пределы прогиба природного камня от L / 600 до L / 1000 в соответствии с Институтом природного камня (Руководство по проектированию размерного камня

    2016)

     Алюминий (или любой другой материал опорных элементов) должен быть спроектирован с учетом прогиб, связанный с допустимым изгибом камня

     Для промышленных изделий, таких как фибробетон, спеченный кварц и т. д.отклонение должно быть основано на рекомендациях производителя

    по допустимому отклонению.

     Некоторые соображения следует уделять крепления системы сетки к задней стенке вверх, включая тип крепежа и

    материала конструкции, проходок через резистивный барьер погоды, а также долговечность, лежащей в основе бэк-

    до стены.

     Разработка проекта должна выполняться профессионалом, имеющим соответствующую лицензию, который может определить путь нагрузки

    , чтобы указать соответствующие соединения, материалы, размеры элементов и профили для сборки, которая будет выполняться при

    соответствующих загружениях.

    ГЕРМЕТИК

    При проектировании герметика следует учитывать допустимое напряжение в зависимости от продолжительности приложенной нагрузки. Как правило, ветровые нагрузки

    считаются краткосрочными, а поддержка панели статической нагрузкой считается длительной. В силиконовом структурном остеклении

    допустимые допустимые напряжения для кратковременных ветровых нагрузок составляют 20 фунтов на квадратный дюйм и 1 фунт на квадратный дюйм для длительной нагрузки.

    Прогиб между вертикальными элементами вдоль линий крепления должен быть минимизирован, чтобы предотвратить возможное непредсказуемое вращение

    , не предусмотренное в моделях материалов, используемых для соотношения напряжений и деформаций герметика, а также для поддержания нагрузки

    , принципы проектирования.

    Предполагается, что герметик рассчитывается по размеру плоской пластины с учетом ветровой нагрузки. Следует учитывать термическое воздействие рабочей температуры компонентов фасадной системы

    на сдвиг из-за коэффициента расширения разнородных материалов

    Существует два типа силиконовых герметиков, используемых для структурного крепления на основе механизма отверждения. Однокомпонентный силиконовый герметик

    отверждается под воздействием атмосферной влаги с образованием эластомерного каучука.Время отверждения зависит от геометрии

    структурного шва, доступной атмосферной влажности и способности влаги взаимодействовать с герметиком. Типичное лечение

    раз может составлять от 7 до 21 дня для среднего сустава.

    Двухкомпонентные герметики смешиваются для ускорения более быстрого отверждения с образованием эластомера, обеспечивающего быстрое строительство или повышение структурной прочности

    . Детали требуют смесительного оборудования для обеспечения правильного сочетания материалов в соответствии с рекомендациями производителя герметика

    .

    Грунтовки часто используются в проектах по креплению конструкций для обеспечения надлежащего развития адгезии в течение времени, необходимого для нанесения

    . Грунтовки улучшают поверхность основы, обеспечивая более привлекательную поверхность для химических реакций

    между герметиком и основой, что также может ускорить образование адгезии, если поверхность не обрабатывалась.

    Для определенных поверхностей используются специальные грунтовки. Грунтовки, подходящие для камня, могут быть не лучшим выбором для металлических или непористых оснований

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
