Вакуумный захват для монтажа сэндвич панелей: Захваты для сэндвич панелей

Выбираем захват

Особенности

Захват для сэндвич панелей способен сильно облегчить процессы при монтировании разнообразной толщины конструкций. Благодаря тому, что они оборудованы резиновыми накладками, транспортируемая конструкция не повреждается. При этом оборудование обладает грузоподъемностью в 200 кг и может применяться для подъема сэндвич панелей с толщиной до 200 мм. Если вес конструкции менее чем 200 кг и его длина невелика, то можно использовать оборудование самостоятельно. Для удобства приспособление оснащено скобой, предназначенной для поднятия строп или крепежа оборудования на траверсе. Для конструкции весящей более 200 кг, понадобится траверс с несколькими захватами, как показано на фото.

Процесс монтажа

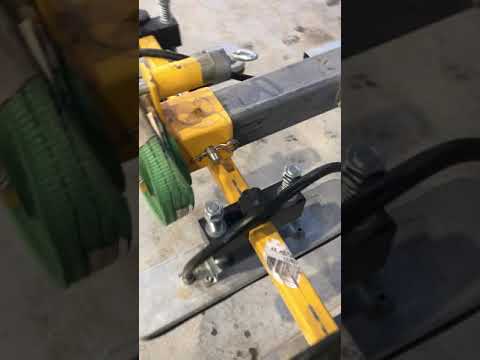

Захват для монтажа сэндвич панелей может применяться на различную толщину конструкции. При этом с помощью этого устройства можно производить как для горизонтальных, так и вертикальных работ, а также для производства наклонного монтирования покрытия кровли. Главной особенностью этого оборудования от других является то, что главная нагрузка поступает на главный рычаг и оси, находящиеся на наклонной щеке, при этом все внутренние силы находятся равномерно по всей площади. Все эти действия позволяют значительно разгрузить две оппозитно находящиеся зажимающие винты. Все это значительно влияет на ресурс оборудования, а также разрешает снизить влияние на поверхность конструкции при фиксировании оборудования и при его фиксации.

Можно встретить три варианта строительного приспособления, каждый из которых рассчитан на разную толщину панели. Они применяются для конструкций толщиной до 150 мм, от 100 до 200 мм и от 150 до 250 мм.

К основным достоинствам захватов можно отнести их малый вес, который равен всего 10 кг, а также вполне приемлемую стоимость, благодаря которой позволить себе приобретение оборудование могут даже малые стройорганизации для строительства малых объектов. Также для транспортировки упаковок сэндвич панелей можно использовать текстильные стропы и цепные элементы, которые станут просто необходимы при процессах на стройплощадке.

Отдав предпочтение именно захвату, вы сможете значительно облегчить строительные работы и сэкономить время. Такие приспособления не только могут похвастаться малым размером и габаритами, а также удобством в рабочем процессе и тем, что для их использования не потребуется специальных навыков.

Монтаж

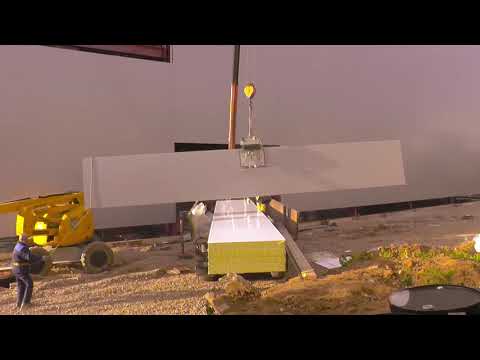

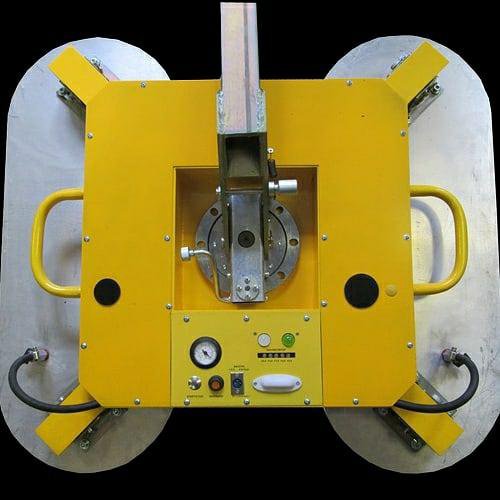

Когда для монтирования конструкций применяется вакуумный захват для сэндвич панелей, то можно отметить такие преимущества этого варианта:

• Высокая скорость строительства конструкций. Сотрудники компании «Арлифт» с 2006 по 2009 год провели исследования, показавшие, что вакуумные захваты Clad Boy способны значительно повысить скорость, и она может достигать до 850 кв. метров за смену;
• Отсутствие возможности повреждения поднимаемых и монтируемых конструкций. При использовании вакуумного оборудования, вы можете быть уверены, что не будет никаких повреждений или деформации панели, как показано на фото. Благодаря сверхэластичному вспененному силикону, которым обрамлены присоски механизма Clad Boy, они не оставляют никаких следов в зонах прихвата конструкции;

• Нет необходимости в привлечении к строительным работам большого числа людей. Если при монтировании сэндвич панелей обычным вариантом понадобится не менее четырех рабочих, то вакуумное оборудование Clad Boy не только значительно повысит скорость монтирования, но и значительно уменьшит число необходимых рабочих до трех работников;

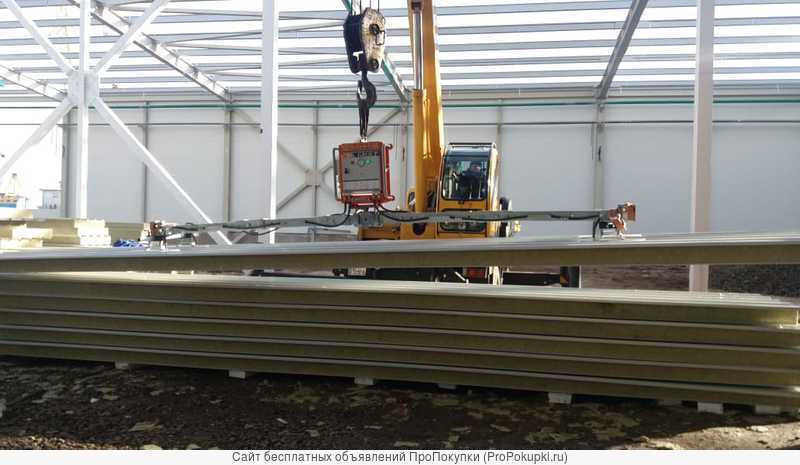

• Экономия места на стройплощадке. При поднятии сэндвич панели из пачки при помощи вакуумного захвата (траверса), нет необходимости ее сдвигать. Вне зависимости от того, как расположены упаковки материала, все они будут доступны, что позволит значительно сэкономить место на стройплощадке;
• Облегченный процесс подготовки рабочих. Особых навыков для работы с траверсом не потребуется. Все необходимые знания и инструкции бригада может получить прямо на строительной площадке в течение 10-15 минут;

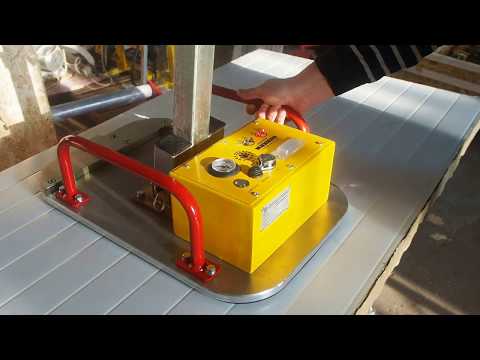

• Высокое качество монтажных процессов. Осуществление строительных работ происходит без необходимости снятия защитной пленки с сэндвич панелей благодаря присоскам вакуумного приспособления, как показано на фото;

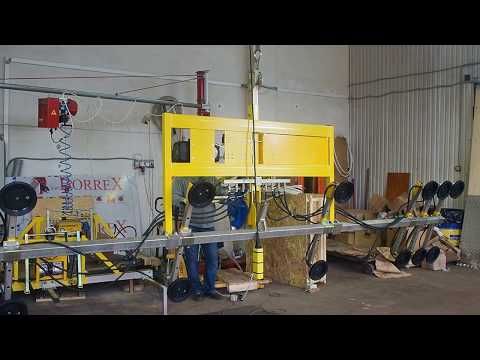

• Возможность обустройства конструкций нестандартной длины. Вакуумные захваты помогут как нельзя лучше решить любые нестандартные задачи. К примеру, можно даже осуществить монтирование очень длинных конструкций. Также они подойдут как отличный захват для кровельных сэндвич панелей с любым видом профиля. Вакуумные приспособления могут применяться для сэндвич панелей, длина которых достигает 26 метров;
• Легкость демонтирования конструкций. Clad Boy можно назвать поистине уникальным вакуумным оборудованием, ведь он способен помочь в демонтаже не только сэндвич панели, но и ее секции, не затрагивая при этом участков, не требующих замены. Благодаря этому процесс демонтажа конструкции значительно облегчается, как показано на фото.

Подведем итоги

Преимущества вакуумного захвата (траверса) Clad Boy трудно переоценить. Это оборудование не только довольно легкое с низкой стоимостью, но оно к тому же может значительно облегчить как монтажный, так и демонтажный процессы. Именно поэтому с каждым годом это оборудование становится все популярней и ему отдают предпочтение, как крупные российские строительные компании, так и фирмы, специализирующиеся на строительстве небольших объектов. Траверсы Clad Boy все увереннее завоевывают позиции на строительном рынке России.

Gripper PANEL SYSTEM DS 550

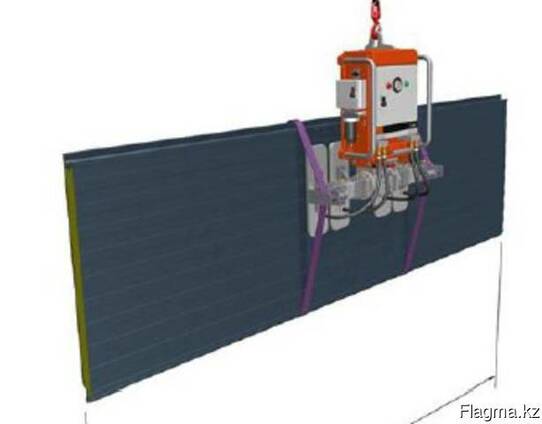

Вакуумный захват для монтажа всех видов стеновых и кровельных сэндвич-панелей и мансардных окон.

Особенности устройства:

• Совместим со всеми кранами и HDS
• Адаптируется к различным условиям работы
• Возможность настройки присосок по мере необходимости (специальные инструменты не требуются)
• Источник питания: батарея 12 В или 24 В (до 12 часов работы)
• Индикатор заряда аккумулятора
• Манометр
• Пульт дистанционного управления
• Вакуумный бак
• Вместимость макс. 600 кг
• Вес устройства 110 кг
• Присоски 500 мм x 100 мм (макс. нагрузка на присоску 100 кг)

Устройство поднимает:

• Вертикальные стеновые панели высотой прибл. длина 14 м
• Кровельные панели с различным уклоном крыши до прибл. 18м
• Прочие панели, напр. с синусоидальным профилем
• Светлячки

Системы безопасности:

• Звуковая и световая сигнализация работы вакуумного насоса
• Боковые ремни безопасности
• Вакуумный резервуар с предохранительным клапаном

Базовая версия аппарата включает:

• Тележка для удобной транспортировки аппарата с оборудованием
• 4 плеча длиной 1 м
• 4 поперечных рычага с регулируемыми присосками
• 8 боковых присосок
• 2 присоски для вертикальной установки
• Блок управления с зарядкой
• 2 ремня безопасности
• 4 подвески с подвесками

В стоимость устройства входит:

• Руководство пользователя, гарантийный талон
• Обучение сотрудников в области

Базовая версия может быть расширена:

• Дополнительные присоски для трапециевидной жести (50 мм x 200 мм, грузоподъемность 80 кг на штуку)
• Удлинители и штифты для увеличения объема работ

Набор присосок для крепления листа

Особенности присосок:

• Они позволяют выполнять более широкий спектр работ
• Замена присосок не требует использования специальных инструментов
• Легкая конструкция, приспособленная для установки профнастила и др.
• Вместимость 80 кг за 1 шт.
• Ширина 35/50 мм (всасывание/общая), длина 200 мм, высота 50 мм
• Высокая устойчивость к внешним факторам

В комплект входят:

• 10 присосок
• 10 присосок
• 10 амортизаторов
• 5 щипцов
• Комплект шлангов с тройниками, быстроразъемными соединениями

Набор присосок для крепления листа

Характеристики присосок:Особенности присосок:

• Обеспечивают более широкий спектр работы устройства
• Замена присосок не требует использования специальных инструментов
• Легкая конструкция, приспособленная для установки трапециевидного листа и др.
• Вместимость 80 кг за 1 шт.
• Ширина 35/50 мм (всасывание/общая), длина 200 мм, высота 50 мм
• Высокая устойчивость к внешним факторам

В наборе: 9 шт.0003

• 10 присосок
• 10 присосок
• 10 шт. Амортизаторы
• 5 шт. Щипцы
• Комплект шлангов с тройниками, быстроразъемными соединениями

Уплотнительные пены для систем захвата

 Настройки файлов cookie

Мы используем файлы cookie на нашем веб-сайте. Некоторые из них необходимы с технической точки зрения, а другие помогают улучшить наш веб-сайт для вас.

Принять все

Собственные настройки

Обязательно

Статистика

Маркетинг

СМИ

Разное

Сохранить собственные настройки

Конфиденциальность | Выходные данные

Долгий срок службы, до десяти раз больше, чем у конкурирующих пенопластов

Быстрая стойкость

Низкие качественные изменения технических свойств в течение срока службы

Простая замена без очистки, экономия времени до 90 %

Зачем использовать уплотнительные пены от Schmalz?

Компания Schmalz является экспертом в области уплотнительных пен для захватов. Уплотнительные пены от Schmalz особенно впечатляют своим качеством, длительным сроком службы и быстрой заменой. Даже при длительном использовании качество герметизирующей пены не снижается.

Пенопласт ZEL

Стекло дисплея, листы из нержавеющей стали, пластик

• Пенополиуретан для специального применения
• Оставляет очень мало следов. Подходит только для гладких заготовок из-за твердости материала.

SI пена

Пищевая логистика, пластик, стекло

• Силиконовая пена для специального применения
• Подходит для упаковки пищевых продуктов и при повышенных температурных требованиях

Пена N

Стекло, упаковка, металл, пластик

• Стандартная пена с пленкой
• Отлично подходит для работы без следов и для применений с повышенными требованиями к химической стойкости пенопласта

O Пена

Древесина, стекло, упаковка, логистика, металл, пластик

• Универсальная стандартная пена без кожи
• Отличные уплотняющие и пружинящие свойства для длительного срока службы и динамического времени цикла

Многослойная пена

Универсальная

• Комбинация различных стандартных пен
• Комбинируя технические свойства различных стандартных пенопластов, их можно оптимизировать для конкретных задач по обработке. Например, износостойкая пена, которая также подходит для очень коротких циклов
.

Пена SWG

Мешки, сумки, камни

• Пена из натурального каучука для специального применения
• Износостойкая пена для работы с острыми и абразивными заготовками

Пенопласт с защитой SU

Стекло дисплея, электроника

• Защитный полиуретановый слой для специальных применений
• Для обработки заготовок с чувствительными поверхностями, электронных компонентов и предотвращения образования следов. Подходит только для заготовок, которые в основном гладкие.

Пена с защитой от электростатического разряда

Стекло дисплея, электроника

• Защитный полиуретановый слой для специального применения
• Для обработки заготовок с чувствительными поверхностями, электронных компонентов и предотвращения образования следов. Для безповрежденного и контролируемого рассеивания напряжений, приложенных к заготовке.
