Монтаж сэндвич-панелей: особенности, технология, виды, инструкции

Строительство быстровозводимых зданий из сэндвич-панелей позволяет решить вопрос по оперативной постройке и вводу в эксплуатацию складских, коммерческих, офисных, общественных, промышленных и даже жилых объектов. Это отапливаемые сооружения, в которых поддерживаются комфортные условия. Одним из важных этапов строительства, от которых зависит надежность строения и теплоизоляционная способность его ограждающих конструкций, является монтаж сэндвич-панелей. От строителей требуется строгое соблюдение технологии их установки, которое позволит получить надежное, красивое, отлично утепленное здание.

Компания «Инновационные Конструкции» выполняет строительство зданий из сэндвич-панелей любой сложности. Мы следуем технологии и соблюдаем нормативные требования. Это позволяет гарантировать надежность строящихся объектов и их качество.

Подготовительные работы

Работы по подготовке предусматривают устройство основания, на котором будут монтироваться панели. Основание включает прочный фундамент и собранный на нем металлический каркас. В случае с использованием самонесущих сэндвич-панелей достаточно только строительства фундамента.

Сами панели перед установкой необходимо тщательно осмотреть. Проверяют, чтобы утеплитель не выступал за внутреннюю полочку замковой системы. Сами замки не должны иметь деформаций, повреждений следов коррозии. Стеновые и кровельные элементы, которые не отвечают этим требованиям, отбраковываются. Отобранные панели размещают на площадке. При этом нужно учитывать, что лицевой будет сторона с логотипом производителя сэндвича.

Перед установкой необходимо снять защитную пленку. Исключение составляют стеновые панели нижних рядов, на которых пленку можно оставить, чтобы не допустить загрязнения поверхности во время заливки пола и отделочных работ. Однако удалить полиэтилен необходим не позже, чем через 10 дней.

Подготовка основания

Для быстровозводимых зданий из сэндвич-панелей можно использовать фундамент разных типов. Благодаря небольшому весу конструкции он не должен быть слишком мощным, что удешевляет и ускоряет строительство. При устройстве монолитной плиты важно обеспечить почти идеальную горизонталь фундамента — не допускаются перепады более 3 мм.

Металлоконструкцию каркаса собирают из качественного холоднокатаного проката или из тонкостенного профиля. Все каркасные элементы должны иметь антикоррозионное покрытие. При сборке металлокаркаса нужно следить за шагом расположения вертикальных опор и горизонтальных элементов — его величину подбирают с учетом размера сэндвич-панелей.

Подъём панелей

Перед подъемом панели размещают на ровной поверхности, не допускается их установка друг на друга. Поднимать их можно с помощью разных типов оборудования. Это может быть подъемный или вакуумный кран, лебедка с канатами. Чтобы не допустить повреждения сэндвича, при подъеме соблюдаются такие требования:

  • использование строп из мягкого материала;
  • размещение мягких прокладок в местах соприкосновения панели со стропами;
  • использование специальных деревянных брусьев длиной 120 см, которые располагают с обеих сторон панели для захвата стропами, чтобы защитить замки от деформации. Панель поднимают к месту монтажа, после чего крепят ее к каркасу.

Монтажная резка и сверловка

Перед установкой сэндвич-панели часто приходится резать. Выбирается технология резки с минимальным нагревом. В частности нельзя использовать открытый огонь или работать с УШМ. При значительном нагревании могут нарушаться свойства утеплителя, а некоторые теплоизоляционные материалы могут воспламеняться. Кроме этого, при высокотемпературном воздействии повреждается слой защитного покрытия, что приводит к коррозии профлиста. Для резки сэндвича лучше использовать электролобзик или циркулярную пилу.

Перед подъемом сэндвич-панели необходимо точно разметить места под установку саморезов и просверлить в них отверстия. Сверловку выполняют обычной электродрелью.

Всю стружку, которая образуется при резке и сверлении панелей, необходимо тщательно удалить.

Стеновые сэндвич-панели: особенности и технология их монтажа

Стеновые сэндвич-панели применяют для обшивки стен быстровозводимого здания. Они не подвергаются значительным эксплуатационным и снеговым нагрузкам. Это позволяет использовать профнастил с меньшей толщиной листа и высотой профиля (или плоский лист).

В зависимости от позиционирования панели монтаж может выполняться горизонтальным и вертикальным способом.

Наиболее распространен горизонтальный метод, при котором обеспечивается более простой и удобный монтаж. При этом способе легче обеспечить герметичность стыков. Для применения этого метода расстояние между опорными колоннами каркаса не должно быть больше 6 метров. Сборка начинается с нижних панелей.

Вертикальный способ подходит для строительства зданий высотой до 6 метров. Панель крепится к верхней и нижней горизонтальным балкам каркаса с промежуточным креплением к горизонтальным связям. Для таких зданий горизонтальный способ может быть более экономичным. Работы можно проводить без сооружения строительных лесов.

Крепление сэндвич-панелей к каркасу

Монтаж стеновых элементов к каркасу здания проводится в следующей последовательности:

  • К элементам каркаса в местах соприкосновения с панелью приклеивают уплотнительную ленту для улучшения теплоизоляционных свойств.
  • Панель поднимают к месту монтажа и тщательно выравнивают. Далее ее фиксируют специальными зажимами.
  • Проверяют горизонталь установки панели. При необходимости ее дополнительно выравнивают.
  • Выполняют крепление к каркасу при помощи длинных саморезов.
  • После закрепления сэндвича саморезами снимают фиксирующие зажимы и приступают к установке следующей панели.

После сборки всей стены выполняют герметизацию зазоров и приступают к установке доборных элементов.

Вместе с сэндвич-панелями у нас Вы можете заказать фасонные элементы.

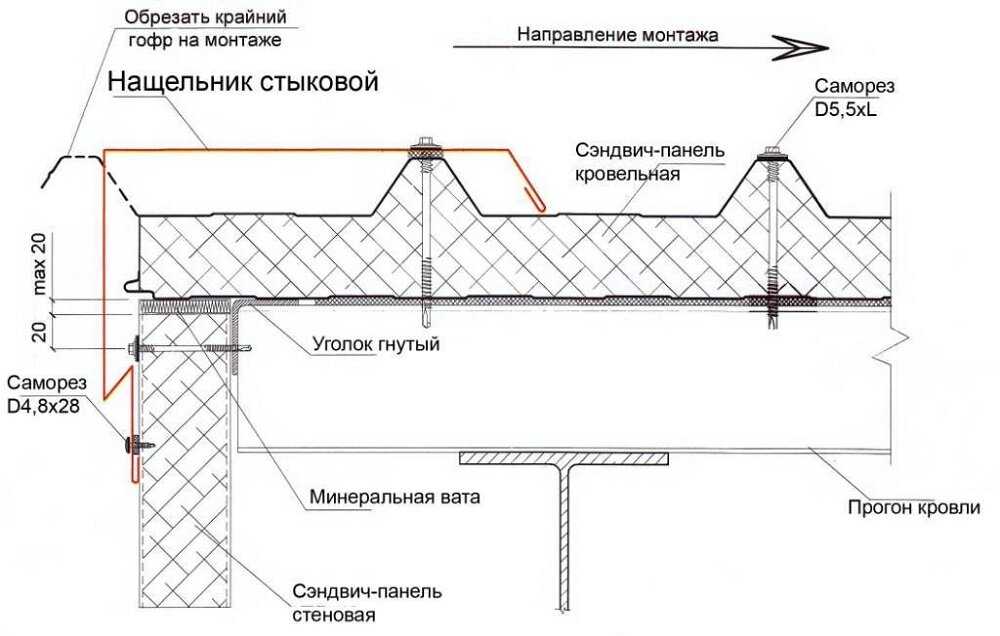

Монтаж кровельных сэндвич-панелей

Кровельные сэндвич-панели рассчитаны на более значительные нагрузки. Они должны выдерживать без деформаций собственный вес и вес снеговых масс. Для обеспечения необходимой жесткости при их изготовлении используют более толстый профнастил и увеличенную высоту профиля.

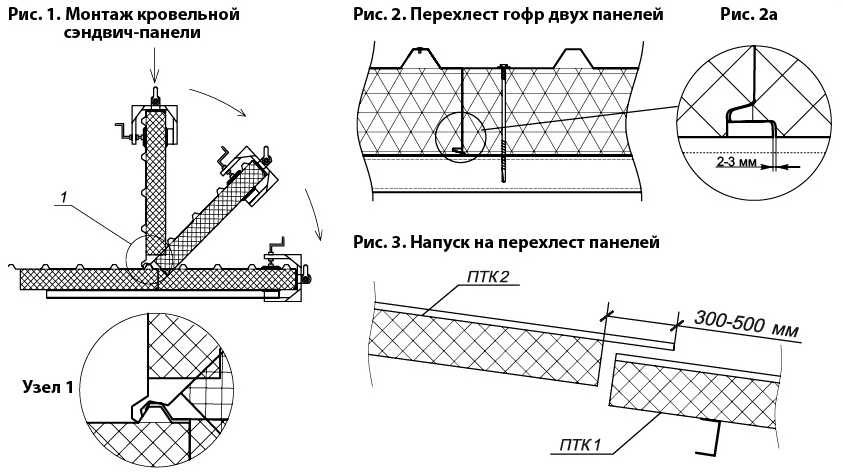

Инструкция монтажа кровельных панелей

Порядок монтажа кровельных сэндвич-панелей:

  • К металлокаркасу приклеивают демпферную ленту, которая обеспечит уплотнение, плотное прилегание и лучшую теплоизоляцию.
  • Панель поднимают, выравнивают и предварительно фиксируют на каркасе кровли здания.
  • Выполняют ее стыковку с уже уложенным сэндвичем. Контролируют герметичность продольных и поперечных швов.
  • Крепят панель к каркасу при помощи саморезов длиной 13,5 см. Саморез может устанавливаться во впадину или в выступ профиля. Необходимо ориентироваться на рекомендации производителя.

После крепления всех сэндвич-панелей кровли герметизируют зазоры и выполняют установку конька.

Монтаж доборных элементов

Доборные элементы устанавливают в последнюю очередь. Они закрывают технологические стыки, обеспечивая защиту от ветра, влаги, загрязнений, механических воздействий, создавая цельный облик фасада быстровозводимого здания.
Монтаж доборных элементов выполняют в следующих зонах:

  • наружные и внутренние углы здания;
  • поперечные стыки панелей без замковых соединений;
  • периметр дверных и оконных проемов;
  • конек кровли;
  • торцы парапетов.

При монтаже нащельники стыкуют друг с другом внахлест на 10-12 см. Их крепят оцинкованными саморезами с шагом 30 см. Для обеспечения надежной защиты теплоизоляционного материала по краям доборных элементов прокладывается силиконовый герметик.

Расчёт количества крепёжного материала

Перед монтажом важно правильно рассчитать количество метизов, необходимых для крепления сэндвич-панелей к каркасу. Саморезы рекомендуют устанавливать через два на третье ребро металлоконструкции.
Рекомендации по количеству крепежных элементов приведены в таблице:

Длина панели, м

Количество саморезов на прогоне

Количество саморезов на панель

до 2

2

4

до 3

3

6

до 4,5

4

8

до 6

5

10

Число саморезов на один элемент умножается на количество панелей.

Кроме этого рассчитывается число метизов для крепления доборных элементов с учетом установки каждой пары саморезов с шагом 30 см.

К полученному количеству крепежа рекомендуется добавить еще около 10 %, чтобы предусмотреть возможность повреждения или потери метизов при монтажных работах.

Обработка сэндвич-панелей

Кровельные и стеновые сэндвич-панели не требуют особой обработки. Важно своевременно снять с них защитную пленку. Если ее не убрать в течение 10 дней после монтажа, клеевой состав может высохнуть. В результате удалить пленку с поверхности будет сложно.

Важным требованием является качественная герметизация стыков между установленными панелями. Для этого используют разные материалы, в том числе:

  • монтажную пену;
  • фасадные герметики;
  • клеи-герметики;
  • шнуры на основе вспененного полиэтилена или полиуретана.

Качественная герметизация обеспечивает оптимальные теплоизоляционные качества стен и кровли, защищает помещения и слой утеплителя от загрязнения, проникновения влаги, ветра.

Особенности монтажа и ухода за поверхностью

При монтаже важно обеспечить ровне положение сэндвич-панелей и их жесткую фиксацию к элементам каркаса. Для этого важно соблюдать технологию работ по установке. Кроме этого, необходимо использовать качественные оцинкованные саморезы. Не допускается деформация панелей или повреждение их покрытия при установке. Поврежденные элементы необходимо заменить.

Сэндвич-панели не требуют особого ухода. Достаточно при необходимости мыть поверхность. При этом исключается воздействие агрессивных веществ и абразива. В случае повреждения полимерного покрытия дефектный участок необходимо загрунтовать и закрасить.

Сэндвич панели-правильная и простая технология монтажа

 В настоящее время при возведении объектов самого различного хозяйственного предназначения широкой популярностью пользуются материалы, называемые сэндвич-панелями. Что представляет собой традиционная сэндвич-панель? Сэндвич-панель – это своеобразная плита, имеющий трехслойную структуру. Как правило, два внешних слоя этой плиты являются жесткими материалами, а прослойка между ними представляет собой утеплитель.

Сэндвич-панели характеризуются превосходными свойствами звуко- и теплоизоляции, они обладают высокой устойчивостью к возгоранию, создают надежный барьер для проникновения влаги, обладают высокими антикоррозийными характеристиками, просты в монтаже и не требуют в ходе последующей эксплуатации дорогостоящего ухода. Строения на основе сэндвич панелей возводятся в кратчайшие сроки. Все эти характеристики обеспечивают материалу всеобщую востребованность.

Технология монтажа конструкций на основе сэндвич-панелей проста и максимально доступна. Она не требует применения каких-либо особенных строительных навыков и использования сложных строительных приспособлений или специализированного инструмента. Однако, для того чтобы здание на основе этого материала служило своим хозяевам верой и правдой в течение достаточно продолжительного времени, исчисляемого десятками лет, необходимо неукоснительно выполнять все тонкости технологии монтажа сэндвич-панелей.

Что необходимо выполнить до начала монтажа?

Перед тем как приступить к выполнению монтажных работ, необходимо самым внимательным образом изучить проектную и монтажную документацию. Как правило, подобная документация содержит исчерпывающую информацию о функциональном предназначении панелей (кровельные, стеновые и т.п.), а также способах их монтажа. Кроме этих данных, техническая документация содержит сведения о технических характеристиках материала. Здесь указан тип панелей, размеры панелей, разновидность профиля, варианты крепления к опорным конструкциям, а также сертификаты качества и соответствия тем или иным стандартам.

В технической документации указан рекомендуемый тип и количество соединительных элементов в узлах крепления и местах примыкания. Также должны быть приведены спецификации архитектурных, фасонных и отделочных элементов. Подобная информация представлена в виде чертежей. Кроме прочего, техническая документация должна содержать информацию о количестве необходимых материалов для обустройства надежной гидро- и теплоизоляции.

И, конечно же, техническая документация должна содержать в себе схемы монтажа отдельных сэндвич-панелей, рекомендации по их установке, а также меры безопасности, которые необходимо организовать и выполнять в ходе выполнения монтажных работ.

Ключевые моменты при выполнении монтажных работ

Для достижения высокого качества в ходе выполнения монтажных работ следует уделить повышенное внимание выполнению следующих требований:

– Перед началом монтажных работ следует убрать с территории стройплощадки имеющийся на ней строительный мусор, а также прочие предметы, которые не будут востребованы при монтаже. Площадь строительной площадки необходимо выровнять.

– Перед началом монтажа необходимо осмотреть используемые панели на предмет отсутствия на их поверхности повреждений и коррозии. Также, необходимо осмотреть металлический каркас, на котором будут установлены панели. Он тоже должен быть лишен указанных выше повреждений. Если для монтажа используется каркас из дерева, его необходимо обработать специальным антисептическим составом, предохраняющим древесину от гниения. Для защиты дерева от повреждений насекомых его поверхность покрывают инсектицидами.

– Проверьте размеры используемых панелей на предмет соответствия данных, приведенных в спецификации.

– Используйте доборные элементы, изготовленные тем же производителем, который является изготовителем панелей.

– В случае возникновения необходимости разрезания панелей необходимо использовать только дисковую пилу по металлу или электрический лобзик. Использование для резки сэндвич-панелей любой разновидности газопламенной аппаратуры категорически запрещается!

– Используемое оборудование следует закреплять к дополнительным подвесным конструкциям, но не к монтируемым панелям.

– С целью очистки поверхности сэндвич-панелей от различного рода загрязнений не следует использовать щелочи, кислоты, а также абразивные вещества.

– Запрещается снимать защитную пленку с поверхности материала как при очень низкой, так и при очень высокой температуре окружающей среды. На поверхность пленки не должны попадать прямые солнечные лучи. Пленка не должна быть подвержена воздействию растворителей. Защитную пленку с поверхности сэндвич-панелей разрешается снять только по истечении 10 дней с момента завершения монтажных работ.

– Запрещается размещать на поверхности панели какие-либо посторонние предметы, так как они могут повредить антикоррозийное защитное покрытие на основе полимеров.

– Запрещается перемещение людей и передвижение прочих объектов по поверхности сэндвич-панелей.

Особенности подъема панелей на высоту

Для подъема панелей на высоту следует использовать вакуумные подъемники. В том случае, если подъем транспортного пакета будет осуществляться с применением грузоподъемного крана, необходимо использовать исключительно мягкие стропы в совокупности с деревянными брусками-распорками, имеющими длину не менее 1,2 метра. Подобные распорки выполняют функцию защиты замковых элементов панелей от вероятного повреждения при соприкосновении со стропами.

Используемые бруски необходимо располагать равномерно под и над транспортируемым пакетом. Ни в коем случае не следует допускать возможности захвата стропами тела самого пакета. Чтобы исключить деформацию замковых элементов, не разрешается стыковать под углом отдельные панели, а также поднимать их непосредственно с паллеты. Отдельные панели необходимо стыковать между собой только в вертикальном положении. Монтажные работы необходимо выполнять с максимальной осторожностью, не допуская повреждений покрытия. Не забывайте, что в случае повреждения покрытия значительно ухудшаются антикоррозийные характеристики материала, а также снижается продолжительность его срока службы.

Разрезание панелей

Перед началом операции, связанной с резкой панелей, необходимо с помощью строительного уровня проверить соответствие линий разметки строго горизонтальному положению. После того как соответствующая проверка горизонтальности выполнена, и ее результат можно считать удовлетворительным, специалист должен приступить к процессу разрезания. В первую очередь следует разрезать металлический слой, в след за ним – слой утеплителя.

Необходимо учитывать, что покрытие сэндвич-панелей достаточно своеобразно реагирует на любые повышения температуры. В случае перегрева, поверхность металлического листа теряет свою способность противостоять губительному воздействию коррозии. В этой связи использовать плазменную резку и шлифовальные машины при резке панелей категорически запрещается.

В том случае, если объем разрезаемого материала невелик, допускается использование электрических ножниц по металлу. В этом случае посредством электрических ножниц металлическая обшивка панелей разрезается по отдельности. По окончании каждой операции, связанной с разрезанием или сверлением материла, необходимо тщательным образом убирать с его поверхности образовавшуюся стружку. Также, от стружки следует очищать поверхность замков панелей. Выполнять маркировку поверхности панелей допускается исключительно маркером или прочими незаостренными предметами.

Варианты крепления панелей

Так как опорные конструкции могут быть изготовлены на основе самых разнообразных материалов, крепления панелей необходимо выбирать исходя из особенностей конструкции, ее толщины и типа. Наиболее распространено крепление посредством саморезов. Для выбора длины саморезов учитывают толщину каркаса, толщину тела панели, величину бура самореза, после чего к полученной сумме добавляют дополнительно 5 мм, компенсирующих толщину используемой шайбы. Для того чтобы не повредить поверхность панели, используют исключительно резиновые шайбы под саморезы. Использование резиновых шайб исключает вероятность повреждения покрытия панели головкой металлического самореза в ходе вкручивания, а также обеспечивает высокую герметичность в местах соединений. Доборные элементы закрепляют посредством специально предназначенных для этой цели заклепок или же саморезами небольшой длины.

В случае использования для закрутки саморезов шуруповерта, необходимо отрегулировать величину момента затяжки. Это исключит вероятность деформирования и последующего выхода из строя резиновой шайбы. Вкручиваемый саморез должен проникать в тело панели только под углом 90°, он не должен деформировать шайбу или прижимать ее к телу панели слишком сильно.

Для того чтобы осуществить правильный расчет количества саморезов, необходимо принимать во внимание особенности расположения панели, тип объекта и ветровую нагрузку на его поверхности.

Как правило, панели, имеющие длину свыше 6 метров, крепят посредством 8 шурупов. Для крепления панели длиной 6 метров потребуется 6 шурупов. Панель длиной 4 метра крепят 4-я шурупами.

Требования к несущей конструкции

Длину пролетов, расположенных между соседними местами крепления сэндвич-панелей, необходимо рассчитывать с учетом собственной толщины панелей. К примеру, если ветровая нагрузка составляет 45 кг/м, для панелей, имеющих толщину 150 мм, величина длины пролет не должна превышать 7 метров. Таким образом, для панелей с толщиной 120 мм – 6, 25м, 100 мм – 6 м, 80 мм – 5 м, 50 мм – 4 м.

Самым лучшим вариантом считается система крепления в один пролет. Однако, это возможно только в тех случаях, когда позволяет длина самого пролета. Конструкции подобного рода характеризуются высокой степенью надежности. В том случае, когда ветровая нагрузка превышает указанные выше величины, следует устанавливать дополнительные крепежные элементы.

Порядок выполнения монтажных работ

Последовательность выполнения монтажных работ полностью зависит от вида конструкции, является она вертикальной или горизонтальной. В случае вертикальной конструкции, монтаж начинают со стороны угла, от той панели, которая будет первой со стороны стыка. Если конструкция горизонтальная, монтаж необходимо начинать с цокольного ряда, после его завершения нужно переходить к следующему ряду. Комбинировать последовательность, регламентируемую этими методами, комбинировать нельзя, так как можно столкнуться с ситуацией, при которой возникнет отклонение в размерах. Монтаж вертикального или горизонтального ряда заканчивается, при необходимости, доборной панелью.

Размеры этой панели подгоняют по месту в ходе разрезания.

Чтобы исключить прямой контакт панели с конструктивными элементами опор, применяют уплотнитель. В качестве уплотнителя используют минеральную вату, монтажную пену, силиконовый герметик или полимерную ленту. Технологический шов при длине панелей менее 4 метров должен иметь длину 1,5 см, для панелей большего размера величина этого показателя должна быть менее 1 см.

При выполнении вертикального монтажа замковые части конструкции необходимо стыковать более плотно.

Панели должны иметь непосредственный контакт с поверхностью утеплителя. С этой целью их прижимают к поверхности утеплителя, используя умеренную силу зажима, дабы избежать их повреждений. Горизонтальный монтаж более прост в исполнении, при его реализации замковые части без проблем стыкуются друг с другом в результате собственного веса. Для герметизации соединений применяют силиконовый герметик, обеспечивая условия отсутствия вероятности вступления герметика с покрытием панели в химическую реакцию.

Для защиты примыканий от воздействий внешнего характера используют доборные элементы в качестве деталей, укрывающих щели. Эти фасонные детали крепят в необходимых местах, обрабатывая их внутреннюю поверхность герметиком. С целью надежного закрепления доборных элементов применяют саморезы и заклепки, устанавливаемые с шагом 300 мм. Заводскую пленку с поверхности доборных элементов снимают до начала выполнения монтажных работ.

Постройка каркасного дома своими руками, этапы Строительство быстровозводимых домов из металлических сэндвич панелей Мокрый фасад-технология монтажа

технология и инструкция по установке своими руками

Монтаж сэндвич-панелей – это ответственный вид работы, который должен выполняться после подготовки проектной документации и заказа полного комплекта материалов, необходимых для возведения здания.

Содержание

  1. Подготовка основания
  2. Подъём панелей
  3. Монтажная резка и сверловка
  4. Установка стеновых сэндвич-панелей
  5. Горизонтальный вариант монтажа
  6. Вертикальный вариант монтажа
  7. Монтаж кровельных панелей
  8. Крепление панелей
  9. Расчёт количества крепёжного материала
  10. Обработка сэндвич-панелей
  11. Особенности монтажа и ухода за поверхностью
  12. Чертёж крепления сэндвич-панелей

Подготовка основания

Важно провести все предварительные работы по подготовке основания, нанесению разметки перед тем, как крепить сэндвич-панели.

В противном случае сложно будет выполнить соединение прочно и надежно, что может привести к дополнительным затратам на исправление ошибок.

Для варианта сэндвич-панелей, которые не являются самонесущими, проверьте следующие позиции при подготовке:

  • Отклонение фундамента по горизонтали не должно быть более 3 мм.
  • В случае использования деревянных направляющих, они должны быть предварительно обработаны специализированными пропитками – антисептиком и антипиреном, это позволит продлить срок службы конструкции и сделать их более надежными.

  • Для монтажа конструкции необходимо подготовить горизонтальные и вертикальные профили, расположить их следует на расстоянии на 10 см меньше, чем размер устанавливаемых панелей.

  • Все элементы металлического каркаса должны быть очищены от коррозии и прогрунтованы.
  • На строительной площадке должно быть подготовлено место для складирования элементов, они занимают довольно большую площадь.

Подъём панелей

Транспортировка панелей осуществляется в специальных грузовиках, их перевозят в заводской упаковке в машине с открытым кузовом и откидным верхом.

Укладка осуществляется максимум в 2 слоя.

Во время перемещения панели фиксируются с помощью лент.

Подъем на требуемую высоту осуществляют с помощью вакуумного подъемника, лебедки с текстильными канатами или используют стандартный подъёмный кран.

Во время проведения подъёмных работ соблюдайте следующие требования:

  • Подъём осуществляется с горизонтальной поверхности, на которую панели переносят с паллет. Поднимать груз с паллет на высоту запрещено.

  • Используйте специальные мягкие стропы для проведения работ.

  • Во избежание повреждения элементов стропами следует использовать деревянные бруски. Расположите их в верхней и нижней части. Длина деревянных конструкций должна быть не менее 120 см.

  • Контролируйте степень натяжения строп во избежание соскальзывания сэндвича и его возможного повреждения.

Монтажная резка и сверловка

При резке сендвичных панелей не допускается использование открытого огня.

Также для работ не используется болгарка УШМ.

Не допускается воздействие высоких температур на конструкции, поскольку металл после такого взаимодействия ржавеет и теряет свои свойства.

Кроме этого высокие температуры могут привести к возгоранию утеплителя.

Для выполнения работ подойдут следующие инструменты:

  • ленточная пила по металлу;

  • циркулярная пила по металлу;

  • электрические ножницы по металлу;

  • электрический лобзик.

Предварительно очистите все конструкции от упаковки, загрязнений. До начала резки внимательно проверьте, что вся разметка нанесена правильно, линии разреза горизонтальны.

Линии разреза наносят с обеих сторон панели с использованием строительного уровня, специального маркера или фломастера. Сначала режут металл, затем – утеплитель.

Для конструкций с покрытием из ПВХ или древесины используют лобзик или ручную пилу с зубьями среднего размера. Сборка конструкций выполняется по месту.

Сверлить конструкции можно с помощью обычной дрели.

После выполнения работ не забудьте убрать стружки и очистить область распила. При работе с инструментами обязательно используйте средства индивидуальной защиты для соблюдения требований техники безопасности.

Установка стеновых сэндвич-панелей

Как монтировать сэндвич-панели?

Проверьте правильность расположения всех элементов каркаса и нанесите разметку в соответствии с проектной документацией.

Внимательно ознакомьтесь со всеми требованиями и пошаговыми действиями по монтажу конструкции перед началом работ.

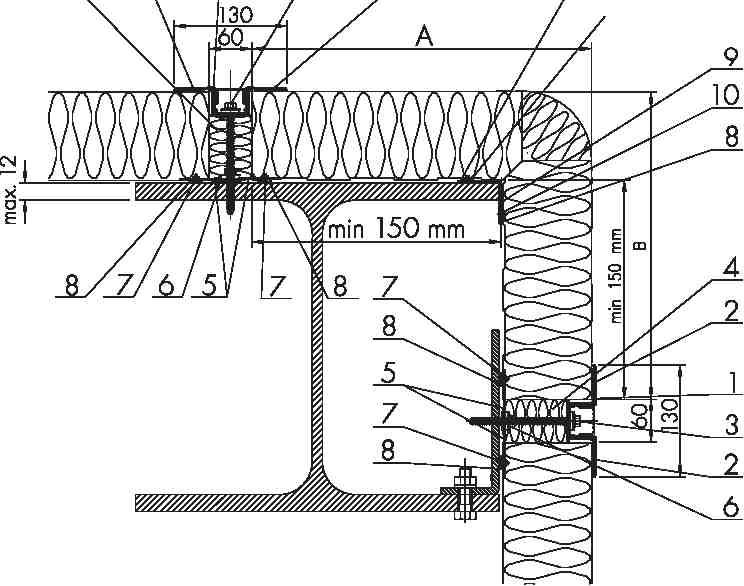

Схема крепление панелей к подконструкции:

Монтаж стеновых элементов можно проводить горизонтальным или вертикальным способом.

При горизонтальном варианте монтаж начинают от фундамента, в случае использования вертикального варианта элементы устанавливают от угла здания.

Горизонтальный вариант монтажа

Горизонтальный способ крепления основан на соединении панелей под собственным весом.

Он подходит для небольших зданий с высотой до 3 м.

Технология монтажа сэндвич-панелей:

  • Нанесите бутиловую ленту на заранее подготовленное ровное основание. В местах ее соприкосновения с колоннами и внутренними стенами предусмотрите нахлест в 5 см. Внутренняя часть ленты должна соприкасаться с колоннами и внутренними стенами.

  • На бутиловую ленту уложите уплотнитель для обеспечения надежного стыка с колоннами.

  • Края лент соединяются встык. Для обеспечения нормативного уклона цокольной направляющей в углах здания уплотнительную ленту подрежьте так, чтобы между ней и стеной или колонной осталось по 5 см.



  • Установите цокольную направляющую. Расстояние между элементом и колонной должно составлять порядка 1 см. Элементы соедините встык. При установке убедитесь, что отверстия для конденсата расположены на внешней стороне направляющей. Закрепите конструкцию.

  • Установите бутиловую ленту в закрепленную цокольную направляющую по внутреннему краю. В местах соединения предусмотрите нахлест в 5 см.

  • Установите изоляцию из минваты. Все элементы монтируются встык.

  • Закрепите цокольную планку с нахлестом в 10 мм. Планка крепится по наружному краю цокольной направляющей. В углах требуется предусмотреть отгибы под прямым углом.

  • На расстоянии 2 см от наружного края колонн или внутренних стен закрепите на них уплотнитель.

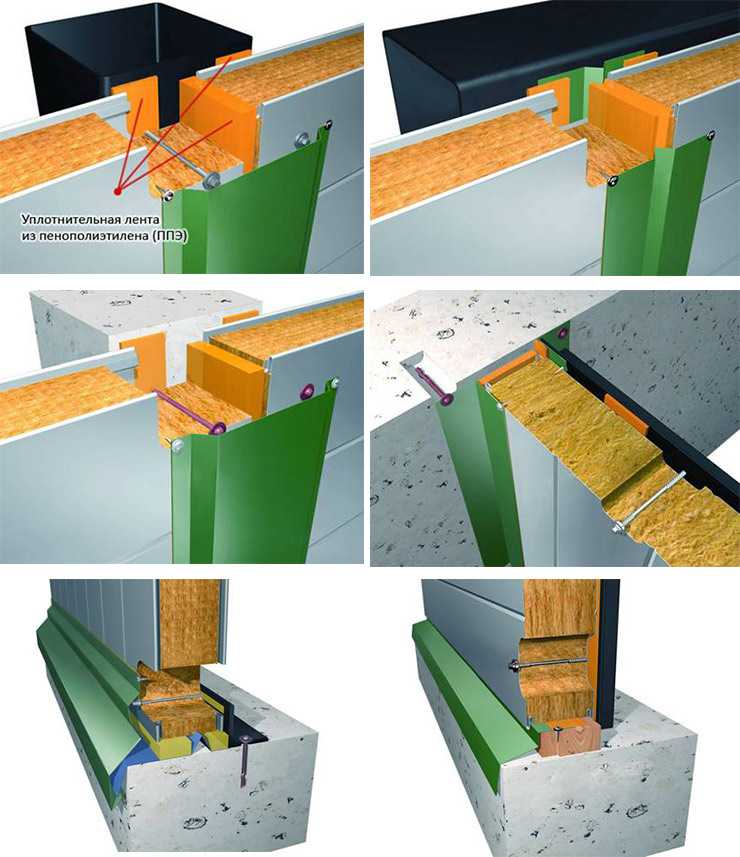

Узлы крепления сэндвич-панелей к металлоконструкции:

  • Поднимите сэндвич-панель и установите ее в требуемом месте в соответствии с проектной документацией.

Это самый нижний элемент в ряду фасада. Край панели расположите в центре колонны. Крепят элемент с помощью саморезов по металлу или дереву в зависимости от типа конструкции.

Саморезы устанавливают с шагом 9-12 см по ширине плиты.

  • Поднимите и установите вторую сэндвич-панель вертикально. Заранее нанесите на замок первой панели герметик.

  • Поднимите и установите все последующие конструкции в соответствии с проектной документацией.

  • После окончания монтажа основных конструкций приступают к установке доборных элементов, скрывающих угловые стыки и все швы.

Монтаж осуществляют снизу, с отливов и цокольных доборных элементов. При установке используют герметик, его наносят с внутренней стороны.

Кроме этого используются саморезы того же цвета, что и основной цвет поверхности.

Вертикальный вариант монтажа

Как правило, данный вид монтажа используют в частных домах высотой 3-6 м.

Первая конструкция устанавливается в углу здания.

Пошаговая инструкция монтажа аналогична варианту с горизонтальным способом укладки.

Если сэндвич-панели соединяются друг с другом с помощью замковых элементов, проследите, чтобы все соединения были очень плотными.

Во избежание нарушения теплоизоляционного контура рекомендуют прокладывать герметик внутрь замка.

Поперечные стыки элементов уплотняют изоляционным материалом. При использовании панелей с ПСБ-С пользуются минватой или монтажной пеной, для элементов с минватой используют минеральную вату.

Швы между сэндвич-панелями закрываются доборными элементами в конце строительных работ.

Монтаж кровельных панелей

Между кровельными и стеновыми панелями нужно предусмотреть расстояние в 2-3 см.

Кровля из сэндвич-панелей монтируется следующим образом:

  • Убедитесь, что уклон кровли составляет не более 7 градусов.

В противном случае технология монтажа кровельных сэндвич-панелей не может быть применена.

  • Для подъема на высоту крыши используйте надежные механизмы, исключающие повреждения элементов и деталей. Допускается подъем панелей на поддонах на стропах.

  • На кровлях с длиной ската более 12 м работы ведут от свеса к коньку. Поднимите и установите в проектное положение первую панель.

Тщательно проверьте соответствие ее расположение нормативному перед креплением кровельных сэндвич-панелей. Зафиксируйте панель с помощью саморезов.

  • Перед подъемом второй панели выполняют ее подрезку с торцевой нижней части, удаляют излишки утеплителя. Поднимите второй элемент на крышу, разместите в проектное положение поперечно к первой смонтированной панели.

Закрепите ее с помощью саморезов. В замках панелей необходимо оставить температурные зазоры в 2-3 мм.

  • Выполняйте последовательные подъем и поперечное крепление следующих кровельных элементов до покрытия всего свеса.

Шаг прогонов для элементов определяется проектом, расчет ведется с учетом всех действующих нагрузок.

  • Далее формируется продольный стык панелей.

  • Для этого предварительно перед подъемом элемента подрежьте утеплитель по длинной стороне (в месте будущего примыкания).

Поднимите элемент, разместите его в проектном положении.

Для надежного соединения элементы продольного стыка промазывают силиконовым герметиком, который наносят непосредственно перед стыковкой панелей.

  • Выполняйте последовательные подъем и крепление сэндвич-панелей до окончания монтажа кровли.

  • После окончания монтажа всех панелей пропеньте швы и закрепите металлические коньки по ребрам крыши, это защитит крышу из сэндвич-панелей от проникновения атмосферных осадков.

Крепление панелей

При креплении панелей к металлокаркасу на саморезы их нужно затягивать до тех пор, пока выгиб обшивки из металла не будет убран.

Следите, чтобы не возникало слишком сильного продавливания панели. При этом крепление не должно быть и слишком слабым.

Саморезы крепят с шагом в 400 мм если иной не указан фирмой-изготовителем. Размер крепежа выбирают с учетом особенностей каркаса – дерево, металл или железобетон.

Также стоит учитывать поперечные размеры панелей. Места крепления располагают на расстоянии более 5 см от края стены или кровли. Шурупы вкручивают под прямым углом к конструкции.

Расстояние между саморезами на кровле составляет приблизительно через 2 ребра на третье, допускается также его увеличить. В разных видах панелей метизы монтируют, вворачивая их в ребро или во впадину конструкции – это должно быть указано в рекомендациях фирмы-изготовителя.

Ознакомьтесь с ними до начала выполнения работ.

Расчёт количества крепёжного материала

Расчёт количества материала должен быть произведен заблаговременно проектировщиком в рамках разработки проектной документации.

Для предварительного расчёта элементов можно воспользоваться следующими данными:

  • Для панелей длиной до 2 м количество шурупов на прогон составляет 2 шт., на панель – 4 шт. Шаг – 1100 мм.
  • Для панелей длиной до 3 м количество шурупов на прогон составляет 3 шт., на панель – 6 шт. Шаг – 550 мм.

  • Для панелей длиной до 4,5 м количество шурупов на прогон составляет 4 шт. , на панель – 8 шт. Шаг – 360 мм.
  • Для панелей длиной до 6 м количество шурупов на прогон составляет 5 шт., на панель – 10 шт. Шаг – 275 мм.

Обработка сэндвич-панелей

С помощью циркуляционной пилы можно получить ровный срез для выполнения прочного стыка между элементами. В местах примыкания сэндвич-панелей к колоннам или стенам из железобетона необходимо использовать самоклеящуюся ленту.

Она выступает также уплотнителем в процессе проведения работ.

Для мытья элементов, которые загрязнились в процессе транспортировки или монтажа, нельзя использовать кислотные, щелочные и абразивные химические средства. Для выбора варианта обработки ориентируйтесь на материал, из которого изготовлены панели.

После завершения монтажа элементы могут быть покрыты защитным составом, в том числе эмалью.

Особенности монтажа и ухода за поверхностью

При монтаже важно уделить внимание надежности стыков во избежание попадания воды и атмосферных осадков через конструкцию.

Перед устройством стен обеспечьте изоляцию нижних СИП-панелей от проникновения влаги от фундамента дома. Для этого требуется проложить рубероид, на него – слой минеральной ваты.

Ширина минваты должна быть на 2 см больше, чем толщина стены. Выступы на 1 см с каждой стороны обеспечивают надежную защиту. Укладка минваты проводится с заполнением пазов нижних панелей, убедитесь, что не осталось пустот.

Защитную пленку с панелей можно снимать сразу же после окончания возведения конструкций.

Для очистки поверхности можно использовать щетку средней жесткости и мыльную воду.

Обратите внимание на защитное покрытие СИП-панелей – его легко повредить в процессе выполнения монтажных работ.

Также необходимо проводить профилактический осмотр конструкций, если повреждения будут обнаружены, их можно устранить с помощью покраски.

Чертёж крепления сэндвич-панелей

Ниже представлены чертежи крепления сэндвич-панелей: вертикальное, горизонтальное, устройство углового стыка и вариант примыкания стеновых и кровельных элементов к металлоконструкциям.

Заказать монтаж сэндвич-панелей в Екатеринбурге – монтаж кровельных и стеновых сэндвич-панелей по низкой цене

Заказать монтаж сэндвич-панелей в Екатеринбурге – монтаж кровельных и стеновых сэндвич-панелей по низкой цене – ПрофИндустрия

Компания ПрофИндустрия оказывает услуги по монтажу кровельных, стеновых сэндвич-панелей, а также монтаж сэндвич-панелей поэлементной сборки.

Способы монтажа сэндвич панелей

Горизонтальный монтаж сэндвич-панелей

Вертикальный монтаж сэндвич-панелей

Технологии монтажа сэндвич панелей

1. Монтаж вручную

  • Ограничение монтажа по весу и длине.
  • Ограничение монтажа по высоте панелей.
  • Бригада от 5-6 человек.
  • Низкая скорость монтажа (100-200 м2/смена).

РИСКИ:

  • Повреждение / деформация материалов.
  • Повреждения / деформация при вертикальном монтаже длинных панелей.
  • Относительно низкая стоимость.
  • Низкий уровень безопасности труда.

2. Монтаж струбциной

  • Нет гарантии качественного результата.
  • Бригада от 5-6 человек.
  • Низкая скорость монтажа (200-250 м2/смена).

РИСКИ:

  • Высокий риск падения панели (компенсация стоимости панели / риск получение травмы).
  • Увеличение / срыв сроков монтажа.
  • Замятие панелей в местах крепления струбцин.
  • Повреждение / деформация материалов.
  • Повреждение / деформация при вертикальном монтаже длинных панелей.

3. Монтаж вакуумным захватом

  • Высокая скорость монтажа 500-700 м2.
  • Бригада 2-3 человека.
  • Не оставляет следов и не деформирует панель в точке захвата.
  • Монтаж панелей до 26 метров.
  • Гарантированное качество монтажа при любой раскладке панелей (вертикальный/горизонтальный, длинные панели).
  • Удобный монтаж кровельных сэндвич-панелей.

Компания ПрофИндустрия имеет богатый опыт по монтажу сэндвич-панелей.

Мы выбираем наиболее оптимальный вариант монтажа, получая качественный результат за выгодную стоимость.

Работаем с 2007 года

1000+построеных зданий и сооружений различного назначения

80+Типовых проектов

5000+строительных объектов обеспечено материалами

100%Вся кодукция соответствует заявленным характеристикам

1000+Более 1000 товарных позиций в наличие и под заказ

+Продукция сертифицирована и отвечает всем требованиям ГОСТ-ов

Сертификаты

Вся продукция сертифицирована и соответствует необходимым ГОСТ-ам и СНИП-ам.

Монтаж сэндвич-панелей

Технология монтажа сэндвич-панелей имеет свои особенности, которые зависят от того, какой именно объект необходимо построить (гараж, жилой дом, производственное помещение или др.). Однако основные этапы процесса строительства для каждого объекта будут примерно одинаковыми. О них мы и поговорим в данной статье.

  1. Подготовительный этап. Необходимо определить тип панелей, узнать требуют ли они монтажа каркаса или же будет достаточно просто установки фундамента.
  2. Резка и сверловка. Нарезку материала следует проводить строго горизонтально, перед резкой необходимо проверить правильность расчетов, чтобы не ошибиться с размером. Первым всегда режется металл, только после него утеплитель. Проводить нарезку можно электрической пилой по металлу, а сверловку — обычной дрелью.
  3. При монтаже панелей для стен избегайте перекосов в местах стыка, в случае нахлеста можно подрезать край панели специальной пилой или ножовкой. Стыки между панелями нужно заполнить монтажной пеной и обработать герметиком.
  4. Монтаж кровли идет непосредственно после предыдущего этапа. При сборке кровли лучше использовать большие полотна, в их продольных стыках обеспечить герметичность. Это позволит продлить срок службы и уменьшить время работы.
  5. Крепление панелей. Для каждого типа сэндвич-панелей есть свой крепеж, подобрать необходимый, исходя из характеристик, вам помогут специалисты компании ПрофИндустрия. При крепеже важно руководствоваться несколькими правилами: все крепежи устанавливаются строго перпендикулярно, при установке крепежа необходимо делать отступ от края панели.
  6. Расчет количества материала. Провести данную процедуру самостоятельно достаточно тяжело, поэтому предлагаем вам обратиться за расчетами к грамотному проектировщику, который по итогу своей работы определит точное количество требуемого материала.
  7. Обработка панелей после окончания установки.

Осуществить установку панелей своими силами практически нереально, особенно если требуется провести монтаж сэндвич-панелей поэлементной сборки. Связано это с тем, что необходимо соблюдение всех правил. Например, первый сэндвич-профиль крепится к каркасу за оба края при помощи саморезов. В стык между ним и каркасом закладывается уплотнительная лента. При неправильном проведении работ можно получить «звонкое» строение.

У неподготовленного человека на это уйдет очень много времени и сил, к тому же сохранится риск того, что работа будет проведена неправильно. Хотите ли вы в последующем заново заплатить за переустановку? Если нет, то советуем вам обратиться к специалистам. Мы предлагаем вам услугу по установке. В нее входит не только установка, но и доставка панелей до места проведения работ.

Какова цена монтажа сэндвич-панелей в Екатеринбурге? Стоимость будет напрямую зависеть от сложности и объема выполненных работ (мы делаем расчеты, исходя из площади застройки). Уточнить информацию и узнать более точную цены вы можете в компании ПрофИндустрия по номеру + 7 343 271 02 42. Обращайтесь к нам, если качество у вас в приоритете.

Ваше имя:

Номер телефона:

Технология монтажа сэндвич-панелей – Торговый дом «ДекаСтрой»

Каталог продукции

  • Профнастил
    • Стеновой
    • Несущий стеновой
    • Промышленный
  • Металлочерепица
    • Коричневая металлочерепица
    • Металлочерепица «Премиум»
    • Металлочерепица «Эконом»
  • Доборные элементы
    • Снегозадержатели
    • Ограждения
    • Мостики и ступеньки
    • Лестницы
  • Сайдинг
    • Сайдинг металлический
    • Сайдинг виниловый «Docke»
    • Фасадные панели «Docke»
  • Водосточная система
  • Безопасность кровли
  • Евроштакетник
    • Евроштакетник базовый
  • Сэндвич-панели
    • Кровельные сэндвич панели
    • Кровельные сэндвич панели 200 мм
    • Стеновые сэндвич панели
    • Сэндвич панели 100 мм
    • Сэндвич панели 120 мм
    • Сэндвич панели 150 мм
  • Металлопрокат
    • Труба профильная
    • Арматура и проволока
    • Балка и швеллер
    • Лист стальной
    • Труба круглая и уголок
  • Лист гладкий (рулонная сталь)
    • Лист оцинкованный 0. 5 мм
    • Лист оцинкованный 0.7 мм
  • Забор Жалюзи
  • Штрипс
    • Кровельные
    • С пресс-шайбой
    • Для сэндвич-панелей
  • Крепежные изделия

Промо ролик ТД”Дека-Строй”


Что такое сэндвич-панель? Как классифицируют сэндвич-панели?

Сэндвич-панели должны производиться на профессиональной линии по производству сэндвич-панелей, состоящей из нескольких производственных процессов. Линия по производству сэндвич-панелей представляет собой специальное оборудование для производства новых строительных материалов. Его основная функция состоит в том, чтобы смешать цветную сталь на более толстой и легкой панели из внутреннего основного материала и точно разрезать композитную плиту в условиях непрерывной работы, чтобы реализовать механизацию и автоматизацию всего производственного процесса.

1.

Определение сэндвич-панели

Сэндвич-панель состоит из двухслойной формованной металлической панели (или панелей из другого материала) и полимерной теплоизоляционной сердцевины, которая вспенивается и отверждается непосредственно в середине панели, что делает ее легкой и эффективной. и легко установить. В системе наполнения также используется молекулярная структура с закрытыми пузырьками, которая может предотвратить конденсацию водяного пара. При формировании наружной стальной пластины в полной мере учитываются требования к структуре и прочности, а также учитывается красота. Внутренний поверхностный слой выполнен в виде плоской пластины для удовлетворения различных потребностей.

2. Классификация сэндвич-панелей

(1) Существует шесть видов сэндвич-панелей в зависимости от материала сердцевины.

  • Сэндвич-панели из полистирола, также называемые линией по производству сэндвич-панелей из пенополистирола (наиболее широко используемая разновидность на рынке в настоящее время).

  • Сэндвич-панель из экструдированного полистирола, также называемая сэндвич-панелью XPS.

  • Линия по производству сэндвич-панелей из жесткого полиуретана, также называемая линией по производству сэндвич-панелей из полиуретана.

  • Сэндвич-панели из полиизоциануратной пены, также называемые машиной для сэндвич-панелей PIR.

  • Сэндвич-панели из фенольной смолы, также называемые полипропиленовыми сэндвич-панелями.

  • Сэндвич-панели из минеральной ваты, также называемые сэндвич-панелями RW.

  • Сэндвич-панель из пенометалла.

(2) Существует два вида сэндвич-панелей в зависимости от материала лицевой панели.

Его можно разделить на металлические панели и неметаллические панели. Металлическая панель проста в обработке и может иметь различную форму, но в некоторых случаях неметаллическая панель имеет лучший эффект, чем металлическая панель, например, коррозионная стойкость, ударопрочность и так далее.

3. Характеристики сэндвич-панелей

(1) Сэндвич-панели очень легкие, обычно менее 24 кг на квадратный метр. При таком легком весе стоимость строительства может быть значительно снижена.

(2) Его можно установить очень легко и быстро. Сэндвич-панель обладает многими преимуществами, такими как легкий вес, вставной тип, установка и резка по желанию, такие преимущества определяют ее простоту установки, что может повысить эффективность и сократить время строительства.

(3) Противопожарная безопасность. Двухслойный лицевой и изоляционный материал сэндвич-панелей является негорючим и негорючим, что соответствует высоким стандартам пожарной безопасности.

(4) Сэндвич-панель покрыта огнеупорным покрытием, которое сохраняет свежесть более десяти лет. Через десять лет его можно наносить антикоррозийным покрытием каждые 10 лет, чтобы продлить срок службы более чем на тридцать лет.

(5) Красивый. Сэндвич-панели имеют множество различных цветов и различные формы линий, что делает их подходящими для различных стилей строительства.

(6) Сохранение тепла и изоляция. Обычными материалами для сохранения тепла являются каменная вата, хлопок из стекловолокна, полистирол, полиуретан и т. д. Эти материалы обладают низкой теплопроводностью, что означает хорошее сохранение тепла и эффект изоляции.

(7) Экологически чистый и хорошо изолирует шум. Интенсивность звукоизоляции сэндвич-панелей может достигать около 50 дБ, что делает их отличным строительным материалом с шумоизоляцией.

(8) Хорошая пластичность. Сэндвич-панель можно произвольно резать, что делает ее пригодной для различных строительных нужд.

(9) Высокая прочность. В качестве сырья для сэндвич-панелей используется высокопрочная стальная пластина, предел прочности при растяжении которой может достигать 5600 кг/см2. Кроме того, самая передовая конструкция и технология прокатки позволяют сэндвич-панели обладать отличными структурными характеристиками.

4. Применение сэндвич-панелей

Сэндвич-панели могут использоваться во многих ситуациях, когда требуется сохранение тепла, изоляция и огнестойкость, например, на крупных промышленных предприятиях, складах, стадионах, супермаркетах, больницах, холодильных камерах, сборных домах, строительство дополнительных этажей, клининговых мастерских и т. д. Внешний вид сэндвич-панелей красивый, яркий, красочный. С точки зрения практичности, сэндвич-панели обладают высокой несущей способностью, теплосбережением, огнестойкостью и водонепроницаемостью, их легко монтировать без необходимости дополнительной отделки. Сэндвич-панели широко используются на строительных объектах, таких как офисы, склады, бани и т. д. Они в полной мере представляют собой цивилизованное строительство в условиях современной стройки. Он имеет много преимуществ, особенно с точки зрения быстрой установки, быстрого ввода в эксплуатацию, съемной установки и коэффициента повторного использования материала, что может значительно снизить стоимость строительства объектов на строительной площадке. Эти преимущества делают его незаменимым новым типом легкого строительного материала.

5. Особенности сэндвич-панели

  • Толщина лицевой панели: 0,2-1,0 мм

  • Толщина материала ядра: 50-300 мм

  • .

    Область применения: мастерская, офисная перегородка, временное общежитие для рабочих, супермаркет, холодильная камера, сборный дом, строительство дополнительного этажа, клининговая мастерская и т. д.0003

  • Степень поглощения влаги: 3,9%

Сэндвич-панели: баланс прочности и веса

Как работают сэндвич-панели?

Сэндвич-панели работают, вставляя легкий материал сердцевины между двумя тонкими, жесткими лицевыми листами. Если деформируется вся сэндвич-панель, она ведет себя как композитный материал, более прочный, чем сумма его частей.

Композитные детали работают вместе благодаря тому, что тонкие (но жесткие) поверхности противостоят изгибу, а толстая (но податливая) сердцевина поглощает любую деформацию при сдвиге или скольжении. Но жесткость и прочность панели зависит не только от жесткости граней, но и от толщины сердцевины. Когда жесткие обшивки приклеиваются к сердцевине, они отделяются друг от друга, значительно увеличивая общую жесткость конструкции сэндвич-панелей на изгиб без заметного увеличения веса.

Материал сердцевины и оболочки

Сердцевина должна быть легкой, а оболочка — жесткой. В идеале сердцевина и кожура должны легко соединяться друг с другом. Часто в качестве легкого заполнителя используется пенопласт или сотовый материал из термопластичного полимера, а для обшивки используются более жесткие продукты, такие как сталь и материалы, армированные волокном.

Важность отношения жесткости к весу в сэндвич-панели

Сэндвич-панель обеспечивает эффективное использование материала за счет размещения жестких компонентов там, где они нужны больше всего — в данном случае по обе стороны сердцевины — и уменьшения веса в остальных местах .

Чтобы наглядно представить эту эффективность, представьте, что вы изготавливаете серию сэндвич-панелей с алюминиевой обшивкой и легким наполнителем из пенопласта. Обшивка всегда имеет одинаковую толщину, но мы отрегулируем сердцевину, обрезав пенопласт до разной толщины.

Если пены совсем нет, то мы видим, что жесткость двух обшивок равна 1 (см. рис. 1 ниже). При добавлении пены между ними увеличивается как вес, так и жесткость, но, что особенно важно, отношение жесткости к весу резко увеличивается по мере того, как панель становится толще.

Рисунок 1: Пример сэндвич-панели из двух алюминиевых листов и пенопластового наполнителя. Увеличение веса панелей с более толстой пеной компенсируется большим увеличением жесткости, что в целом приводит к более эффективному продукту.

Как правильно выбрать материалы для наполнителя и обшивки сэндвич-панелей

На этот вопрос может быть трудно ответить, поскольку он зависит от области применения. Итак, давайте использовать конкретный пример.

При перевозке полуприцепом вес имеет решающее значение, но стенки сухогрузного фургона по-прежнему должны быть достаточно жесткими, чтобы выдерживать груз, который он перевозит, и потенциально выдерживать удары, такие как сильный ветер, падающий груз или заблудшие вилочные погрузчики.

Нам нужно выбрать сэндвич-панель с подходящей для работы жесткостью, и оказывается, что существует множество различных вариантов толщины обшивки и сердцевины, которые обеспечивают одинаковую жесткость (рис. 2).

Чтобы получить наилучшую панель для нашего полуприцепа, нам нужно оптимизировать сочетание обшивки и сердцевины, чтобы получить самый легкий сэндвич без ущерба для жесткости. Если можно рассматривать несколько типов материала как для обшивки, так и для сердцевины, тогда наша проблема становится еще более сложной, но все еще решаемой.

Рисунок 2: Изменяя толщину обшивки и сердцевины, мы можем изменить жесткость панели. Синяя линия здесь показывает комбинации толщины обшивки и сердцевины, которые имеют одинаковую жесткость, с тремя примерами, названными в качестве справочных. Чтобы снизить вес, мы должны выбрать правильное сочетание кожи и сердцевины; панель слева слишком тяжелая, потому что слишком много кожи, а панель справа слишком тяжелая, потому что слишком много сердцевины. Панель посередине — вариант Златовласки: она оптимизирует вес при сохранении жесткости.

Создание оптимальной сэндвич-панели звучит достаточно просто. В чем подвох?

Для сохранения эффективности сэндвич-панелей требуется постоянное сцепление между обшивкой и сердцевиной. Часто податливый материал сердцевины является слабым местом и разрушается задолго до того, как клеящее соединение или обшивка разрушатся. Одна из проблем с использованием легких пенопластов заключается в том, что они относительно слабые, поэтому иногда вместо них используются сотовые заполнители, чтобы повысить прочность. К сожалению, соты также имеют недостатки, так как их труднее прикрепить к оболочке, а при деформации они имеют естественную тенденцию отслаиваться от оболочек в процессе, называемом расслаиванием.

Решения для сэндвич-панелей Armory Technologies

Чтобы смягчить эти врожденные проблемы склеивания, Armory Technologies использует MetaCORE®, гибридный заполнитель, который сочетает в себе легкие свойства пены или сот с высокой прочностью на сдвиг. Что делает MetaCORE® уникальным, так это то, что это механический метаматериал. Его сложная геометрическая структура наделяет материал сердцевины характеристиками, которых нет у других сэндвич-панелей.

Как видите, не всегда легко определить правильный размер и форму панели, и это зависит от приложения к приложению. Независимо от размера панели Armory Technologies для полуприцепов оптимизированы для снижения веса без ущерба для прочности.

Сэндвич-панели для полуприцепов

ArmorLite — превосходная сэндвич-панель Armory Technologies для полуприцепов, обеспечивающая значительное снижение веса при исключительной прочности.
Посмотреть ArmorLite

особенности поэлементной сборки кровли с минимальным уклоном, технология монтажа кровли

Кровельные сэндвич-панели

активно используются в строительстве кровли. К ним предъявляются все основные требования, которые предъявляются к материалам для строительства.

Особенности

Сэндвич-панели пользуются большим спросом в строительстве. Они представляют собой материал, который характеризуется улучшенными эксплуатационными характеристиками. Сборные панели адаптированы к негативным климатическим факторам, поэтому стали востребованы во многих регионах России. По данным мониторинга, этим материалом оборудовано 86% крыш.

Кровельные сэндвич-панели изготавливаются для перекрытия крыш различного назначения. Название изделия произошло от английского слова «sandwich», что переводится как «многослойный сэндвич». Свое название крыша получила благодаря многослойности ее структуры.

Изделия состоят из нескольких слоев.

  • Два стальных листа с ребрами жесткости. Их обрабатывают антикоррозийными материалами, поэтому им не страшны негативные воздействия окружающей среды.
  • Изоляция. Он расположен между листами стали. В качестве этого элемента используется минеральная вата, пенополистирол или пенополиуретан.
  • Третий слой панелей крыши изготовлен из стального листа. Для стеновых изделий используется OSB-плита.

К числу особенностей можно отнести следующие характеристики:

  • Наличие соединительного замка. Оптимальный вариант – соединение Z-Lock, благодаря которому панели можно укладывать вертикально или горизонтально. Эксплуатация таких панелей обеспечивает полную герметичность стыков.
  • Панели можно использовать в качестве легкосборной кровли – это качество позволяет использовать материал в зданиях со взрывоопасными веществами.
  • Наличие ребер.

При монтаже материала следует учитывать, что при отсутствии нахлеста между коньком и мауэрлатом можно делать угол уклона 5 градусов. Если нахлест присутствует, то стоит увеличить уклон до 7 градусов. При планировании оконных проемов следует также увеличить уклон.

Преимущества и недостатки

Сэндвич-панели производятся более 50 лет и быстро завоевали популярность благодаря своим положительным качествам.

Преимущества продукции заключаются в следующих позициях:

  • Небольшой вес, который составляет около 40 кг на 1 м2, – это качество позволяет монтировать материал на промышленных зданиях и других сооружениях большой площади . Крепление элементов не сопровождается вспомогательными работами и усилением.
  • Панели позволяют снизить стоимость строительства, уменьшить количество материалов и работ, которые могут потребоваться при выполнении стандартных операций: монтаж обшивки, шумоизоляции, отделочные работы.
  • Высокий уровень качества, заключающийся в антикоррозийных свойствах, хорошей звукоизоляции, теплоизоляции, пожаробезопасности, а также длительном сроке службы.
  • Привлекательный внешний вид. Изделия могут быть окрашены в любой цвет.
  • Сэндвич-панели считаются экологически чистым материалом.
  • Простой монтаж. Материал не требует ухода и дополнительного ухода в процессе эксплуатации.

Сэндвич-панели обладают многочисленными преимуществами, благодаря которым их часто используют для индивидуального строительства, при обустройстве кровли для коттеджа.

Однако следует учитывать некоторые недостатки конструкций:

  • Материал не пропускает воздух. Вам нужно будет подумать над вопросом приточно-вытяжной вентиляции, чтобы справиться с такой проблемой.
  • Пенопласт и полистирол способны выделять частицы формальдегида и стирола. С этим недостатком можно справиться, используя в качестве утеплителя минеральную вату.

Технические условия

Технические характеристики сэндвич-панелей содержат информацию о габаритах и ​​массе изделий, уровне огнестойкости и шумоизоляции изделий. Также в этих параметрах присутствует несущая способность и показатели термического сопротивления.

Ширина и вес влияют на характеристики продукта. Грамотно подобранные размеры панелей помогут избежать покупки лишнего материала. Учитывайте размеры упакованных ламелей при транспортировке. На удобство монтажа влияет масса изделий, которая зависит от используемого утеплителя и толщины материала.

В первую очередь следует обратить внимание на толщину, так как чем толще кровельные панели, тем лучше будет температура внутри здания. Для регионов со спокойным климатом можно выбрать материал, толщина которого колеблется в пределах 50-100 мм.

Стеновые панели бывают двух видов: изделия шириной 1000 мм и изделия шириной 1200 мм. Кровельный материал имеет ширину 1000 мм.

Длина стеновых панелей может варьироваться и составлять от 500 мм до 13 500 мм в зависимости от выбранной спецификации. Для индивидуального строительства можно выбрать увеличенную толщину материала, которая может достигать 150 мм или 200 мм для регионов с холодными климатическими условиями.

На вес конструкции влияет не металлический профиль, а толщина и тип изоляционного материала.

Необходимо учитывать эту цифру при установке. Например, изделия, в состав которых входит минеральная вата, несмотря на одинаковую толщину, будут тяжелее пенопластовых панелей.

Виды

Существует несколько видов сэндвич-панелей, которые различаются по своему назначению, материалу, типу теплоизоляционного материала и полимерного покрытия.

По назначению согласно ГОСТ различают два вида:

  • настенные;
  • кровля.

Стеновые изделия применяются в строительных работах различного назначения. Также они востребованы при строительстве малоэтажных домов и холодильников. Различают горизонтальные, вертикальные и наклонные плиты для стен. Дополнительно стоит отметить, что стеновые панели используются в качестве наружных и внутренних перегородок, с их помощью можно укладывать полы и обустраивать пол между этажами. Часто материал используется при реконструкции зданий.

Тип крыши предназначен для строительства крыш.

В отдельную категорию вынесены современные изделия поэлементной сборки. При их изготовлении используется утеплитель с высоким уровнем КПД со вспомогательным элементом в виде оцинкованной стали с полимерной обработкой.

Также предусмотрена защита от ветра и воды, что делает конструкцию устойчивой к экстремальным погодным условиям.

Теплоизоляционный слой

По этому признаку изделия делятся на следующие виды:

  • наполнитель минеральная вата;
  • стекловолокно;
  • пенополиуретан;
  • Пенополистирол;
  • с пенополиизоциануратом – такие панели представляют собой трехслойные изделия, утеплитель которых состоит из полиола с полиизоцианатом;
  • комбинированный.

Последние наполнители содержат два элемента: базальтовую вату и пенопласт. Утеплитель укладывают слоями, параллельно коже.

полиуретановая пена минеральная вата стекловолокно Пенополистирол

Обшивка

По материалу обшивки изделия делятся на следующие виды:

  • Металлообшивка. Большинство производителей предлагают изделия из нержавеющей стали с различными полимерными покрытиями. Активно используется листовой металл с различными видами профилирования.
  • ГКЛ, фанера, ДСП, ДВП. Такая обшивка используется только с одной стороны, а для второй принято оставлять металлические листы. Панели подходят для внутренних перегородок. В них расположены кабель-каналы и электропроводка.
  • ПВХ Верхний слой изготовлен из жестких листов поливинилхлорида с изоляцией между слоями. Панели с покрытием из ПВХ используются при возведении перегородок в офисе, а также для отделки оконных или дверных проемов.
  • Бумага. Бумага может быть дополнена полиэтиленовой или алюминиевой фольгой. Изделия используются для теплоизоляции кровли, стен и фундаментов. Многие покупатели выбирают кожух под бумагу с битумной пропиткой. Материал устойчив к пару и не дает скапливаться конденсату.
ГКЛ металл ПВХ бумага

Полимерное покрытие

Существует несколько базовых покрытий:

  • Полиэстер. Используется в любых климатических условиях. Покрытие рекомендуется использовать внутри конструкций. Толщина этого покрытия составляет 25 микрон, термостойкость достигает 120 градусов. Материал имеет твердость, приемлемую цену. В продаже есть глянцевый и матовый полимер этого типа.
  • Пластизол. Покрытие состоит из ПВХ и пластификаторов. Полимер можно использовать для конструкций, которые располагаются снаружи или внутри здания. Часто с помощью сэндвич-панелей с покрытием из пластизоля обустраивается кровля. Преимущества материала заключаются в устойчивости к механическим воздействиям, коррозии и хорошей формуемости.
  • Полидифторид. Толщина слоя достигает 25 мкм. Оно устойчиво к высоким температурным режимам. Покрытие выдерживает диапазон от -60 до 120 градусов.
  • Пурал Основой этого покрытия является полиуретан. Поверхность слоя матово-шелковистая, характеризуется устойчивостью к перепадам температур, коррозии, агрессивным веществам и ультрафиолетовым лучам. Кровля с таким покрытием часто используется в суровых климатических условиях.

Замковое соединение

Стеновые панели и облицовочные изделия оснащаются различными видами соединения:

  • Шпунтовое соединение – этот тип представляет собой шпунтовое соединение.
  • Секретное крепление.
  • Z-образный замок. Шарнир состоит из двух шипов со скатами и канавками соответствующей формы. Двойной затвор характеризуется высоким уровнем надежности и предпочтительнее для широких створок.
Овечья канавка Секретное крепление Z-замок

Для кровли предусмотрены следующие соединения:

  • Roof-Lock. Он способен предотвратить разгерметизацию уплотнения при температурных расширениях.
  • Фальцевый замок. Это соединение используется в холодильном оборудовании.
  • Эксцентриковый замок. Имеет крючкообразную форму. Он встроен в торцы панелей, за счет чего изделия можно натягивать вплотную.

Варианты соединения сэндвич-панелей подбираются индивидуально для каждого типа конструкции. Выбор основывается на таких показателях, как длина и толщина рамы, тип компоновки, уклон крыши и размеры осей. Комплектация комплекта также зависит от типа сборки. Производители предлагают 27 видов узлов крепления для панелей, среди которых есть ендова, крепления для парапетов, водостоков, кровельных и стеновых панелей, а также свесов.

Подготовка к укладке

Сэндвич-панели легко и быстро монтируются. Чтобы исключить проблемы при монтаже, специалисты советуют перед укладкой провести подготовительные мероприятия.

Технология сборки требует внимания к нескольким показателям:

  • Минимальный уклон.
  • Основные размеры крыши.
  • Готовность рамной части. При монтаже изделий следует исключить перекосы или перекосы. Каждая поверхность должна быть параллельна или перпендикулярна.
  • Необходимо уточнить порядок установки панелей, так как они имеют разные размеры. Сначала нужно произвести расчет, а уж потом приступать к установке.
  • Устройство упоров нижнего ряда. Можно использовать брус, металлический профиль, уголки. Их крепят к балкам или основанию с помощью мощных шурупов и анкеров. Расположите упоры горизонтально и проверьте правильность установки уровнем. От действий зависит внешний вид конструкции и качество сборки.
  • Устройство гидроизоляции.
  • Подготовка необходимых инструментов для работы.

Лучше всего использовать в работе пилу с мелкими зубьями – болгарку применять запрещено. Также следует заранее позаботиться о наличии соединительного материала для изделий. Для каждой толщины производятся свои соединительные элементы.

При сверлении нужно создавать прямой угол, поэтому при работе нужно использовать угольники.

Для установки сэндвича необходимо подготовить строительную технику. Следует учитывать, что без крана поднять панели будет довольно сложно. Специальное оборудование необходимо выбирать с захватом, не повреждающим поверхность плиты.

Подготовительные мероприятия являются обязательной процедурой, без которой невозможен качественный монтаж, поэтому подготовке следует уделить особое внимание.

Способы монтажа

Для самостоятельного монтажа сэндвич-панели потребуется соблюдение СНиП и ППД. Вы также должны использовать в своей работе маршрутизацию и чертежи.

Установка имеет свои нюансы. Необходимо создать не традиционный конек, а элемент, дополненный внутренней планкой. В результате действий между встречными плитами, расположенными под коньком, образуется пустота. Его следует заполнить пеной для проведения монтажных работ. Вырезанный пенопласт закрывается полиуретановыми прокладками, на которых фиксируются пластины.

В результате будут созданы следующие элементы:

  • прокладки, образующие профиль;
  • загадки и зиги.

Необходимо следить за тем, чтобы расстояние между стропилами крыши совпадало с шириной панелей. Соблюдение этого правила исключает подрезку и подрезку плит и экономит материальные затраты.

Руководство по установке панели.

  • Первым делом укладывается нижняя плита с дальнейшим ее закреплением на вспомогательном брусе, поддерживающем стропила. Можно использовать укладку снизу вверх или горизонтальные ряды. Выбор схемы установки зависит от типа конструкции. В дальнейшем нужно крепить панели крыши к стропилам – крепить к коньку недопустимо.
  • Далее необходимо приступить к опломбированию. Чтобы герметизация стыков была качественной, в замковый стык следует добавить герметик. Мероприятие исключает образование температурных мостиков, а также гарантирует высокое качество монтажа. Если используется силиконовый герметик, в нем не должна присутствовать кислота, иначе произойдет коррозия и повреждение поверхности.
  • После того, как панели будут на месте, необходимо снять защитное покрытие. Вы можете снять пленку со всего изделия или очистить только область, где будет производиться крепление. Для подъема и подачи пластин требуется два захвата — один захват не допускается, даже если используется короткая панель. Соблюдение этого правила обеспечит ровное прилегание, которое не будет перекашиваться.

Крепление сэндвича:

  • три самореза последней плиты вкручиваются в кровельную балку через волну, которую образуют ребра жесткости
  • шаг прогонов от торца плиты до первого шурупа должен быть не менее 50 мм;
  • другие пластины можно закрепить двумя винтами.

Монтаж панелей может осуществляться на разные основания.

  • Металлический каркас. Крепление к металлоконструкциям происходит с помощью саморезов. Для выполнения этой процедуры в опорных элементах потребуется проделать отверстия меньшего диаметра — в дальнейшем сюда будет вкручиваться шуруп.
  • Деревянные направляющие. Для надежной фиксации используйте простые шурупы для работы с деревянными поверхностями.
  • Основание из бетона. Используются дюбели , которые следует вставлять в заранее подготовленные отверстия. Затем панель крепится анкерами.

Специалисты рекомендуют для работы выбирать винты из стали, на которых имеется резиновое уплотнение из синтетического каучука. Места соединения панелей рекомендуется усиливать с помощью металлических перехватов в виде трапеции.

Саморезы должны входить в прогоны под прямым углом – не допускаются даже небольшие перекосы. При этом нельзя допускать вмятин, которые появляются от закручивания шурупа.

Зная особенности монтажа и соблюдая рекомендации специалистов, вы сможете своими руками правильно установить кровельные панели. Правильный монтаж считается залогом долговременной службы материала и привлекательного внешнего вида конструкции.

Правила эксплуатации и ремонта

Правила эксплуатации периодического обслуживания панелей.

Для этого потребуется:

  • Снимите защитную пленку в течение двух недель после установки.
  • Систематически очищайте слив и мусор с крыши. В работе следует использовать чистящие средства мягкого характера. Сильные загрязнения можно протереть мыльным раствором, затем промыть обычной водой.

Многие пользователи сталкиваются с термическими деформациями, проявляющимися в виде поперечных складок, надрывов или порезов крепежных деталей.

Причины деформации следующие:

  • Использование панелей темного цвета в регионах с жарким климатом.
  • Неправильный расчет нагрузки при эксплуатации изделия с гигроскопической изоляцией. Масса материала увеличивается при накоплении влаги, увеличивается нагрузка, что в дальнейшем приводит к обрушению стен или кровли, а также к деформации изделий.
  • Если в проекте нет деформационного шва, то в процессе использования замок деформируется, геометрия изделия искажается, а пользователи могут столкнуться с тем, что течет крыша и место примыкания дефлектора.
  • Неравномерно выставленные панели по вертикали при стыковке приводят к перекосу замкового механизма.
  • Неправильно закрученные шурупы приведут к искривлению листов и потере герметичности.

Чтобы свести к минимуму вероятность деформации изделий, следует соблюдать некоторые правила:

  • выбирать продукты нужно более светлого оттенка;
  • необходимо использовать двухопорный вариант крепления; Следует применять панели
  • , максимальная длина которых не превышает 6 м.

Ремонт сэндвич-панелей

В процессе эксплуатации кровли можно столкнуться с повреждением полимерного покрытия. При обнаружении этого дефекта следует незамедлительно приступить к процессу реставрации – покраске изделия. Для этого нужно подобрать краску необходимого оттенка, который подходит для работы с полимерным покрытием.

В зависимости от глубины повреждения краску наносят в один или два слоя. Чтобы закрасить небольшой участок, вам понадобится тонкая мягкая кисть. Если панель нужно покрасить полностью, используется краскопульт. Перед мероприятием следует удалить ржавчину и отполировать участок. Глубокие повреждения обрабатывают грунтовкой.

Воздействие внешней среды может повредить не только внешний слой, но и изоляционный материал.

Для исключения образования сложных дефектов специалисты рекомендуют систематически проверять состояние изделий при помощи простукивания. Диагностику следует проводить в наиболее незащищенных зонах объекта.

После обнаружения места повреждения необходимо осмотреть его границы для расчета объема и вида ремонтных мероприятий. В некоторых случаях небольшие дефекты поверхности скрывают значительные дефекты внутреннего слоя – при обнаружении таких проблем может потребоваться демонтаж поврежденной панели. Однако внешние повреждения не всегда портят структуру материала, и пользователи проводят обычную реставрацию листа.

Самые сложные и затратные мероприятия потребуются для разделения листов. Необходимо быстро приступить к восстановлению исходных механических свойств изделий. Если были приобретены панели с утеплителем из минеральной ваты, их следует заменить идентичным сырьем.

Производители

Сэндвич-панели пользуются большим спросом, поэтому на российском рынке представлено множество торговых марок, реализующих этот материал для строительства.

По отзывам покупателей лучшими считаются следующие производители:

  • «Лиссант». Бренд известен с 2008 года и на данный момент имеет несколько производственных линий, которые расположены в разных городах. Производитель гарантирует соблюдение стандартов качества продукции. Панели изготавливаются только из высококачественных материалов, производственный процесс осуществляется на итальянском оборудовании.

Бренд неоднократно занимал первые места в различных конкурсах, благодаря чему имеет признание среди широкого круга пользователей.

  • ООО “Теплант”. Предприятие является дочерним предприятием Куйбышевского комбината, которое занимается производством изделий из минеральной ваты. Производство сэндвич-панелей ведется с 2001 года. Продукция этого производителя считается лучшим брендом, который занимается массовыми поставками материала на строительный рынок.
  • ГК “Веста Парк”. Торговая марка содержит стеновые и кровельные панели, цветовая гамма которых позволяет подобрать продукцию на любой вкус. Производитель осуществляет строгий контроль качества, благодаря чему компания неоднократно номинировалась в различных конкурсах.
                            • ООО ТД «Стимет». Производитель пользуется спросом благодаря доступным ценам и высокому качеству продукции. Изделия оснащаются традиционным фальцевым замковым соединением, в качестве теплоизоляции используется пенопласт или минеральная вата.
                            • “Техностиль”. Компания работает с 2008 года. Производитель утверждает, что планирует занять лидирующие позиции на строительном рынке. У марки большие перспективы, так как вся продукция проходит строгий контроль качества, а производственные мощности постоянно модернизируются. Покупателей привлекают доступные цены и высокое качество продукции.

                            Процесс монтажа кровельных сэндвич-панелей смотрите ниже.

                            О нас / Технология-Сэндвич-панели

                            +86 18638188782

                            [email protected]

                            EN

                            Следует ли использовать сэндвич-панели из минеральной ваты для холодильных камер?

                            Это сэндвич-панели с минеральной ватой и двусторонним стальным листом. Обычно толщина сэндвич-панелей из минеральной ваты включает: 50 мм, 75 мм, 100 мм, 150 мм, 200 мм….

                            Как выбрать систему облицовки стен для отделки и изоляции?

                            При выборе системы облицовки стен нам необходимо учитывать: Изоляционные характеристики; Класс огнезащиты……..

                            Вилла из легкой стали VS Кирпично-бетонное здание

                            1. Влажность Кладка Бетонное здание влажное, постоянное проживание нанесет большой вред организму. 2. Звукоизоляция Национальный стандарт звукоизоляции составляет 40 дБ, но показатели звукоизоляции большинства традиционных зданий не могут соответствовать этому стандарту, что серьезно влияет на качество жизни людей. Легкая стальная вилла состоит из теплоизоляционных панелей, конструкционных плит и светл…

                            Различия между покрытием из натурального камня и обычным покрытием

                            В чем разница между покрытием из натурального камня и обычным покрытием?…

                            Как избежать проблем с качеством покрытия из натурального камня?

                            Покрытие из натурального камня – это 100% хороший продукт, но почему возникают проблемы с качеством, связанные с пожелтением, белизной, разницей в цвете и смешиванием? К покрытию из натурального камня предъявляются систематические требования: хорошая эмульсия, зрелая система продуктов, строгий дизайн и конструкция. ..

                            Стандарт холодильной камеры, выбор и применение

                            Стандарт, выбор и применение панелей для холодильных камер ГЛАВНАЯ/НОВОСТИ/ПАНЕЛЬ ИЗОЛЯЦИИ ИЗ ПУ ЭКОНОМИТ БОЛЬШЕ ЭНЕРГИИ И РАБОТАЕТ БОЛЕЕ ЭФФЕКТИВНО Качество панелей для холодильных камер очень важно для холодильных камер. Холодильное хранение отличается от обычного хранения, плохое качество панели холодильной камеры приведет к нестабильной температуре и влажности, что приведет к ухудшению работы холодильника или повторной работе холодильника.

                            Сравнение сэндвич-панелей из минеральной ваты и сэндвич-панелей из полиуретана

                            Сравнение сэндвич-панелей из минеральной ваты и сэндвич-панелей из полиуретана…

                            Как установить гаражную дверь?

                            Получите пошаговую инструкцию по установке гаражных ворот. Это не так сложно, как вы думаете….

                            9 этапов строительства декоративной плиты для утепления наружных стен

                            9 этапов строительства декоративной плиты для утепления наружных стен…

                            преимущества производительности сэндвич-панели

                            ПУ Как один из видов строительного изоляционного материала, полиуретан разрушает традиционные строительные материалы – водонепроницаемая панель не является изоляцией, изоляционная панель не является водонепроницаемой, водонепроницаемый слой после утечки изоляционный слой немедленно теряет функцию изоляции. …

                            Как купить изоляционную декоративную плиту?

                            Изоляционная декоративная плита постепенно завоевала крупных потребителей отличными характеристиками, в настоящее время она широко используется в муниципальных зданиях, фасадах жилых домов и других областях.

                            Причины, по которым декоративная плита для наружного утепления стен стала новым любимцем тринадцатой пятиэтажки энергосберегающей

                            Декоративная плита для изоляции наружных стен представляет собой плиту из силиката кальция высокой плотности или плиту из прессованного цемента, изоляционный слой представляет собой огнестойкую плиту класса A или B1, обработанную огнезащитным составом….

                            • Дом
                            • 1
                            • 2
                            • Следующий
                            • Конец
                            Подпишитесь на нас

                            Сэндвич-панели – CompositesPRESS

                            Не путать с системой сэндвич-панелей.

                            Структура панели из алюминиевого композитного материала

                            Сэндвич-панель представляет собой любую структуру, состоящую из трех слоев: сердцевины низкой плотности (PIR, минеральная вата, XPS) и тонкого поверхностного слоя, приклеенного к каждой стороне. Сэндвич-панели используются там, где требуется сочетание высокой жесткости конструкции и малого веса.

                            Структурная функциональность сэндвич-панели аналогична классической двутавровой балке, где два лицевых листа в основном сопротивляются плоскостным и боковым изгибающим нагрузкам (аналогично полкам двутавровой балки), в то время как материал сердцевины в основном сопротивляется поперечные нагрузки (по аналогии со стенкой двутавровой балки). [1] Идея состоит в том, чтобы использовать легкий/мягкий, но толстый слой для сердцевины и прочные, но тонкие слои для лицевых листов. Это приводит к увеличению общей толщины панели, что часто улучшает структурные характеристики, такие как жесткость на изгиб, и сохраняет или даже снижает вес. [2]

                            Сэндвич-панели являются примером сэндвич-структурированного композита: прочность и легкость этой технологии делают ее популярной и распространенной. Его универсальность означает, что панели имеют множество применений и бывают разных форм: материалы сердцевины и покрытия могут широко варьироваться, а сердцевина может быть сотовой структурой или твердым наполнителем. Закрытые панели называются кассетами .

                            Applications

                            Космический корабль Epcot Earth является примером использования ACP в архитектуре. Это геодезическая сфера, состоящая из 11 324 плиток ACP.

                            Одним из очевидных применений является авиастроение, где важны механические характеристики и снижение веса. Также существуют транспортные и автомобильные приложения. [3]

                            В строительстве эти сборные изделия предназначены для использования в качестве ограждающих конструкций. Они появляются в производственных и офисных зданиях, в чистых и холодных помещениях, а также в частных домах, будь то реновация или новостройка. Они сочетают в себе высокое качество продукта с высокой гибкостью дизайна. Как правило, они обладают хорошей энергоэффективностью и устойчивостью. [4]

                            В упаковке применяются рифленые полипропиленовые плиты и полипропиленовые сотовые плиты. [5]

                            Типы

                            Биополимерные панели, напечатанные на 3D-принтере

                            Благодаря способности 3D-принтеров изготавливать сложные сэндвич-панели, в последнее время наблюдается расцвет исследований в этой области, посвященной поглощению энергии, [6] натуральным волокна, [7] с непрерывными синтетическими волокнами, [8] и для вибрации. [9] Эта технология обещает новые геометрические сложности сэндвич-панелей, невозможные при использовании других производственных процессов.

                            SIP

                            Структурные теплоизоляционные панели или структурно-изоляционные панели (обычно называемые SIP s) представляют собой панели, используемые в качестве строительного материала.

                            ACP

                            Строительная панель из алюминиевого композитного материала (Dibond)

                            Детальный вид строительной панели

                            Алюминиевые композитные панели ( ACP ), изготовленные из алюминиевого композитного материала ( ACM ), представляют собой плоские панели, состоящие из двух тонких алюминиевых листов с рулонным покрытием, соединенных с неалюминиевой сердцевиной. ACP часто используются для внешней облицовки или фасадов зданий, изоляции и вывесок. [10]

                            ACP в основном используется для внешней и внутренней архитектурной облицовки или перегородок, подвесных потолков, вывесок, покрытий машин, строительства контейнеров и т. д. Применение ACP не ограничивается внешней облицовкой зданий, но также может использоваться в любая форма облицовки, такая как перегородки, подвесные потолки и т. д. ACP также широко используется в индустрии вывесок в качестве альтернативы более тяжелым и дорогим подложкам.

                            ACP используется в качестве легкого, но очень прочного материала в строительстве, особенно для временных конструкций, таких как выставочные стенды и подобные временные элементы. Недавно он также был принят в качестве материала подложки для монтажа художественных фотографий, часто с акриловым покрытием с использованием таких процессов, как Diasec или других методов монтажа на лицо. Материал ACP использовался в таких известных сооружениях, как космический корабль «Земля», ботанический сад VanDusen и лейпцигский филиал Немецкой национальной библиотеки. [11]

                            В этих конструкциях оптимальным образом использовался ACP благодаря его стоимости, долговечности и эффективности. Его гибкость, малый вес и простота формовки и обработки позволяют создавать инновационные конструкции с повышенной жесткостью и долговечностью. Если материал сердцевины легко воспламеняется, необходимо учитывать его использование. Стандартный сердечник ACP изготовлен из полиэтилена (PE) или полиуретана (PU). Эти материалы не обладают хорошими огнестойкими (FR) свойствами, если они не были специально обработаны, и поэтому обычно не подходят в качестве строительного материала для жилых помещений; несколько юрисдикций полностью запретили их использование. [12] Arconic, владелец бренда Reynobond, предостерегает потенциального покупателя. Что касается ядра, в нем говорится, что расстояние панели от земли является определяющим фактором того, «какие материалы безопаснее использовать». В брошюре есть изображение горящего здания с подписью: «Как только здание окажется выше лестниц пожарных, оно должно быть выполнено из негорючего материала». На нем показано, что полиэтиленовый продукт Reynobond рассчитан примерно на 10 метров; огнезащитный продукт (около 70% минерального ядра) оттуда до до прибл. 30 метров, высота лестницы; и европейский продукт с рейтингом A2 (ок. 90% минерального ядра) для всего выше этого. В этой брошюре «Пожарная безопасность в высотных зданиях: наши противопожарные решения » приведены технические характеристики только двух последних продуктов. [13]

                            Материалы облицовки, в данном случае имеющие сердцевину из легковоспламеняющегося полиэтилена (ПЭ), были признаны основной причиной быстрого распространения пламени при пожаре в башне Гренфелл в Лондоне в 2017 году. [14] Он также участвовал в пожарах в высотных зданиях в Мельбурне, Австралия; Франция; Объединенные Арабские Эмираты; Южная Корея; и Соединенные Штаты. [15] Огнестойкие сердцевины (обычно обозначаемые производителями как «FR») являются более безопасной альтернативой, поскольку они содержат не более 30% полиэтилена и самозатухают при отсутствии тепла/вентиляции. [16] Как и в случае любого строительного материала, пригодность к использованию зависит от множества других продуктов и методов. В случае ACP строительные нормы и правила США содержат множество требований, касающихся сборки стен, в зависимости от используемых материалов и типа здания. При соблюдении этих строительных норм изделия из огнестойкого сердечника безопасны. Обратите внимание, что термин ACP не применяется к сэндвич-панелям с сердцевиной из минеральной ваты, которые относятся к категории изолированных металлических панелей (IMP).

                            Алюминиевые листы могут быть покрыты поливинилиденфторидом (PVDF), фторполимерными смолами (FEVE) или полиэфирной краской. Алюминий может быть окрашен в любой цвет, а ACP производятся в широком диапазоне металлических и неметаллических цветов, а также с узорами, имитирующими другие материалы, такие как дерево или мрамор. Сердцевина обычно представляет собой полиэтилен низкой плотности (ПЭ) или смесь полиэтилена низкой плотности и минерального материала, обладающего огнезащитными свойствами. [10]

                            Компания 3A Composites (ранее Alcan Composites & Alusuisse) изобрела алюминиевые композиты в 1964 году в качестве совместного изобретения с BASF, а коммерческое производство Alucobond началось в 1969 году. Продукт был запатентован в 1971 году, срок действия патента истек в 1991 году. патента несколько компаний начали коммерческое производство, таких как Reynobond (1991 г.), Alpolic (Mitsubishi Chemicals, 1995 г.), etalbond (1995 г.). Сегодня, по оценкам, [ кем? ] что более 200 компаний по всему миру производят ACP.

                            История

                            Технология изготовления сэндвич-панелей претерпела значительные изменения за последние 40 лет. Ранее сэндвич-панели считались изделиями, подходящими только для функциональных конструкций и промышленных зданий. Тем не менее, их хорошие изоляционные характеристики, их универсальность, качество и привлекательный внешний вид привели к тому, что панели все чаще и шире используются в самых разных зданиях.

                            Свод правил

                            • Для продажи в Европе сэндвич-панелей требуется маркировка CE. Европейский стандарт сэндвич-панелей – EN14509: 2013 Самонесущие двухслойные изоляционные панели с металлическим покрытием. Продукция заводского изготовления. Технические характеристики.
                            • Качество сэндвич-панелей может быть сертифицировано путем применения уровня качества EPAQ

                            Характеристики

                            Качества, которые привели к быстрому росту использования сэндвич-панелей, особенно в строительстве, включают:

                            Термостойкость

                            • Сэндвич-панели имеют значения λ от 0,024 Вт/(м·К) для полиуретана до 0,05 Вт/(м·К) для минеральной ваты. Следовательно, они могут достигать различных значений коэффициента теплопередачи в зависимости от сердцевины и толщины панели.
                            • Установка системы с сэндвич-панелями сводит к минимуму тепловые мосты через стыки.

                            Звукоизоляция

                            • Расчетное значение звукоизоляции составляет прибл. 25 дБ для элементов из полиуретана и прибл. 30 дБ для элементов MW.

                            Механические свойства

                            • Расстояние между опорами может быть до 11 м (стены), в зависимости от типа используемой панели. Обычные приложения имеют промежутки между опорами, которые составляют прибл. 3 м – 5 м.
                            • Толщина панелей от 40 мм до более 200 мм.
                            • Плотность сэндвич-панелей варьируется от 10 кг/м 2 до 35 кг/м 2 , в зависимости от толщины пенопласта и металла, что сокращает время и усилия при: транспортировке, погрузочно-разгрузочных работах и ​​монтаже.
                            • Все эти геометрические свойства и свойства материала влияют на глобальное/локальное поведение сэндвич-панелей при разрушении при различных условиях нагрузки, таких как вдавливание, [17] удар, [18] усталость [19] и изгиб. [20]

                            Огнестойкость

                            • Сэндвич-панели имеют разное поведение при воспламенении, сопротивление и реакцию в зависимости от: пены, толщины металла, покрытия и т. д. Пользователю нужно будет выбирать между различными сэндвич-панелями. типов в зависимости от требований.
                            • Исследование, проведенное Ассоциацией британских страховщиков и Институтом строительных исследований в Великобритании, показало, что «сэндвич-панели не вызывают возгорания сами по себе, и там, где эти системы были вовлечены в распространение огня, пожар часто начинался с высокой степенью риска. зонах, таких как места для приготовления пищи, которые впоследствии распространяются в результате плохого управления рисками пожаров, предотвращения и сдерживания». [21]
                            • Имеются данные о том, что использование сэндвич-панелей для облицовки здания может способствовать быстрому распространению огня за пределы самого здания. Как сказал один архитектор, при выборе основного материала для сэндвич-панелей «я использую только минеральную вату, потому что ваша интуиция подсказывает вам, что нельзя оборачивать здание пластиком». [22] В 2000 году Гордон Кук, ведущий консультант по пожарной безопасности, сообщил, что «использование сэндвич-панелей с наполнителем из пенопласта … трудно оправдать с точки зрения безопасности жизни». Он сказал, что панели «могут способствовать серьезности и скорости развития пожара», и это привело к «огромным потерям от пожара». [23]
                            • Конструкция полости между облицовкой и наружной стеной здания (или ее изоляционной оболочкой) также имеет значение: пламя может занимать полость и подниматься вверх за счет конвекции, удлиняясь, создавая вторичные пожары, и делайте это «независимо от материалов, используемых для покрытия полостей». [24]

                            Герметичность

                            • Система сборки сэндвич-панелей позволяет создавать воздухонепроницаемые и водонепроницаемые здания.

                            См. Также

                            • Теория сэндвича
                            • Структурированный сэндвич состав
                            • Композитный сот
                            • Критерии урожайности холма
                            • Теория пластин
                            • Термическая изоляция
                            • 9.

Добавить комментарий

Ваш адрес email не будет опубликован.
