Технологическая Карта Вентилируемые Фасады – retirementburden

Правильная технология проведения испытания на вырыв анкера? • Вырывная нагрузка определяется по одному установленному анкеру в каждом виде основания • На установленный анкер по нарастающей подвешивают груз, начиная с 50 кг • Испания проводится специальным аппаратом, показывающим максимальную нагрузку.

Техническая документация- схема и устройство вентилируемых фасадов. Наш телефон в Москве: +7. Технологическая карта монтажа систем НВФ ОЛМА. Технологическая карта. Технологическая карта монтажа для облицовки плитами из натурального и искусственного камня. Технологическая карта. ТК 23 Типовая технологическая карта на монтаж вентилируемого фасада с облицовкой композитными панелями.

По 15 анкеров в каждом основании. • Один из монтажников удерживается руками за установленный на анкер кронштейн. Затем к нему присоединяется еще один монтажник. Таким образом доводят до вырыва и подсчитывают совокупный вес монтажников. Технология монтажа вентилируемых навесных фасадов Что мы знаем о сути технологии монтажа вентилируемого фасада? Что это сборная конструкция с облицовочным экраном и воздушной прослойкой.

Что методика пришла к нам из Германии, и призвана она для целей энергосбережения зданий. А еще, все мы слышали, что вентфасады горят, но что в них горит, не знаем. А как быть уверенным, что вся конструкция не обрушится или с высоты шестнадцатого, например, этажа не выпадет плитка керамогранита?

Рынок навесных фасадов в нашей стране еще очень молод. Все новое вызывает страх от незнания. Глобально в мире пожары или обрушения вентилируемых фасадов – нонсенс. А уж педантичности немцев, нам точно стоит поучиться. Что говорить, если в России гласит лозунг: « инструкции для слабаков».

Можно смело утверждать, что все проблемы, связанные с вентилируемыми навесными фасадами, от нарушения технологии монтажа. Давайте рассмотрим этапы, правила и требования к монтажу вентфасадов подробно с примерами и типичными ошибками. И будем дополнять этот список постоянно силами нашего сообщества. Д елая свой вклад в будущее самой технологии вентилируемого фасада. Так проводят испытания вентфасада в печи на присвоение класса пожарной опасности В соответствии с постановлением Правительства Российской Федерации от 27 декабря 1997 г.

№ 1636 новые материалы, изделия, конструкции и технологии подлежат подтверждению пригодности на территории Российской Федерации. Это положение распространяется на вентфасады, требования к к отором ГОСТом не регламентированы. Это значит, что главный документ, регламентирующий возможность применения системы в строительстве – это Техническое свидетельство Госстроя. По данным ФГУ « Федеральный центр технической оценки продукции в строительстве», в настоящее время в России более 50 фирм и компаний имеют технические свидетельства на фасадные системы с воздушным зазором. Но Техническое свидетельство не заменяет и не исключает необходимость наличия для монтажа вентфасадов также следующих документов: • Заключение на присвоение класса пожарной опасности; • Заключение о коррозионной устойчивости с указанием срока службы в различных средах; • Заключение о сейсмической устойчивости; • Заключение о несущей способности системы и др. Это небольшой перечень документов, которые должны быть готовы без привязки к определенному объекту.

Но есть еще комплект документов, создаваемый под объект. Набор документов стандартный, но уникальный по содержанию. Это: • Статический расчет нагрузок системы; • Теплотехнический расчет; • Проект вентилируемого фасада; • Технологическую карту на нвф; • Прое кт пр оизводства работ (ППР) на вентилируемый фасад; • Смета на фасад. Виды монтажа фасадов Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.

Керамогранит Композит Применяется Т- образный профиль Применяется либо Т, либо Y, либо H – образный профиль. Шаг профиля всегда 600 мм Шаг профиля подстраивается под размер кассеты, например, он может быть 800 мм Крепится кляммером Крепится с помощью икли и салазки Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены. Фасад с утеплением 50 мм Фасад с утеплением 200 мм Фасад с выносом системы на 500 мм Фасад без утепления Применяются кронштейны длиной 90 — 100 мм Применяются более дорогостоящие кронштейны длиной 240 мм Применяются кронштейны максимального вылета 240 мм + удлинители + фасад усиливается укосинами из Т-профиля + возможно, установка металлокаркаса, на который уже будет установлена система Применяются самые недорогие кронштейны минимального выноса, как правило либо 40, либо 60 мм Дальше — больше, не расслабляемся, господа ?. Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает « парикам», да просят нас производители столь чудесного материала. Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя.

Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем. Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже. Обычная система с креплением к стене Межэтажная система крепления Обычный вид стандартного профиля Мощный профиль, часто замкнутого сечения (квадратный), дорогой Обычный кронштейн — уголок Мощный тяжелый кронштейн П- образного вида, дорогой Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы.

А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже? Оцинкованная система Алюминиевая система Нержавеющая система Часто оцинкованная система является вертикально горизонтальной. И поэтому собирается на фасаде некая «клетка» из профилей Система всегда вертикальная.

Шаг системы может быть совершенно разный Система почти всегда вертикальная, шаг системы может быть разный Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки: •. Универсальные советы как монтировать вентилируемый фасад вне зависимости от типа крепления облицовки Мы не будем разбирать основные элементы конструкци и и их назначение. Все это тема другой статьи. Можете прочитать. Рассмотрим общие правила и этапы монтажа вент фасада. Главное, будут примеры, разбор ошибок, требования надзорных органов и пошаговая инструкция, чтобы вы могли смонтировать вентилируемый фасад своими руками.

Перед монтажом нвф По требованиям СНиП площадка должна быть ограждена и установлены предупреждающие знаки. Согласно заранее разработанному подрядной организацией ППР на вентилируемый фасад, устанавливаются леса или фасадные подъемники в соответствии с инструкцией производителя.

Леса закрываются защитной полимерной сеткой. Леса могут устанавливаться не только стандартным способом – на нулевой отметке, но и на межэтажном перекрытии или на опорном устройстве, монтируемом в проеме здания. На площадке определяется место размещения освещения, склада, мастерской, открытая площадка для наземных работ. Устанавливаются стрелки для движения автотранспорта.

Одной из распространенных ошибок на этом этапе можно назвать завоз и складирование фасадной подконструкции или элементов облицовки вместе с агрессивными химическими продуктами, или даже просто вываленные в грязь. Грязь в современно городе содержит реагенты и соль. Соль увеличивает коррозию в несколько десятков раз. Разметка перед монтажом навесных фасадов Важно! Перед началом работ по разметке мы уже держим в руках разработанный заранее проект навесного вентилируемого фасада и все работы по разметке или монтажу производим в строгом соответствии с ним.

Начинается этот этап с нанесения контрольных точек для крепления в них кронштейнов. Сначала отмечают нижнюю горизонтальную линию и две крайние вертикальные линии по фасаду здания – справа и слева. Чтобы правильно отметить крайние точки применяется нивелир. Далее, по двум крайним точкам при помощи лазерного уровня и рулетки отмечают остальные промежуточные точки. И так далее отмечаются все остальные точки по фасаду здания. Как делать кронштейны на вентилируемый фасад Монтаж кронштейнов на стене производят, как правило, с шагом по вертикали от 600 до 1200 мм, по горизонтали — от 350 до 800 мм, отступая от края стены не менее чем 100 мм до оси кронштейна. Перед установкой кронштейна, необходимо подготовить отверстие под анкер.

Для этого перфоратором высверливается отверстие на 15 мм глубже длины анкера. Направленным сжатым воздухом продувается от пыли. Затем монтажным молотком подбивается дюбель через отверстие кронштейна и паронитовой прокладки. Крепление будет надежнее, если с анкером использовать шайбу.

Паронитовая прокладка является неотъемлемой частью технологии монтажа вентилируемых фасадов, от нее нельзя отказываться ни при каких обстоятельствах. Она служит для препятствия появления мостиков холода. Вынос кронштейна определяется текущей неровностью стены и толщиной утеплителя. Вентилируемый зазор должен быть не менее 40 мм от поверхности утеплителя до облицовки. Ровных стен у нас не бывает. Поэтому на одном фасаде будет необходимость применять кронштейны разных выносов. Например, 150 и 180 мм.

Монтаж вент фасада компенсирует неровности стены Монтаж теплоизоляции и ветрогидрозащитной мембраны Сначала готовим отверстия под дюбель. Мы с вами знаем, что каждая плита утеплителя должна быть закрепле на на пять дюбелей. В плите ножом делаются пропилы под насаживание ее на кронштейны. При монтаже навесного вентилируемого фасада допускается двухслойное утепление. Причем всегда верхний слой должен быть высокой плотности – не менее 80 кг/ м 3. К нижнему слою требования мягче, и он может быть плотностью не менее 50 кг/ м 3. Устанавливать второй слой утеплителя следует со смещением относительно первого.

Таким образом, зазор между плитами первого слоя будет полностью перекрыт глухим вторым слоем. Посмотрите на картинку, станет понятнее. Монтаж плит утеплителя ведется снизу вверх и слева направо. Пустоты между плитами заделываются тем же материалом. Грубой ошибкой на этом этапе является монтаж в качестве утеплителя не каменной ваты, а любых видов полистирола. Это категорически запрещается!

Утеплителем при монтаже навесных вентилируемых фасадов по технологии может выступать только минеральная вата. Установка ветрогидрозащитной мембраны вентилируемого фасада призвана защитить утеплитель от выдувания волокон и влаги. Базальтовая вата практически гигроскопична, а сам принцип вентилируемого фасада не даст шанса задержаться влаге внутри воздушного зазора. Производители утеплителя предложили инновацию. Верхний слой утеплителя они намеренно уплотнили до плотности 120 кг/ м 3.

Не вся плита стала такой плотности, а только верхние полсантиметра. Такая поверхность называется кэшированная. И защищает утеплитель от выдувания. Поэтому такой утеплитель можно применять без ветрозащитной мембраны. Если же вы применяете обычный вид не кэшированного утеплителя, то мембрана является неотъемлемой частью конструкции и применять ее при монтаже навесных фасадов вы обязаны. В случае применения влагозащитной пленки, плиту утеплителя предварительно крепят двумя дюбелями и только после укрытия пленкой крепят остальными, предусмотренными проектом. Полотнища пленки устанавливаются с перехлёстом 100 мм.

По швам соединяют полотнища строительным степлером. Монтаж направляющих вентфасада своими руками Схема монтажа вентилируемого фасада будет меняться в зависимости от профилей, ориентированных горизонтально, вертикально или перекрестно. Мы рассмотрим типовые правила крепления вертикального профиля.

Профиль к кронштейну может крепиться с помощью заклепок с нержавеющим сердечником либо нержавеющими саморезами. Никаких оцинкованных саморезов быть не может. Это серьёзная ошибка. Крепеж для монтажа вент фасадов может быть либо только из нержавейки, либо из алюминия и нержавейки, в случае, если мы монтируем алюминиевую систему заклепками.

Если смонтировать вентфасад из алюминиевой системы на оцинкованных саморезах, место крепления прогниёт за год–два. Потому что разные металлы: черный и цветной вступают между собой в химическую реакцию.

Она называется гальвано пара. Это коррозия простыми словами. Если смонтировать вентфасад из оцинкованной системы оцинкованными саморезами, то срок службы сократится до трех лет. И, главное, вы нарушите технологию монтажа вентфасада. И действие Технического свидетельства на систему в этом случае на такой «шараш- монтаж» распространяться не будет.

Каждый кронштейн должен крепиться к профилю как минимум двумя заклепками или саморезами. А несущий кронштейн алюминиевой системы четырьмя заклепками. Профиль для удобства можно зажать струбциной, после того как вы его выровняли по уровню. Таким образом, освободятся ваши руки, и установка вентилируемого фасада станет удобнее. Монтаж оконных откосов и отливов Оконные откосы могут выполняться из облицовочного фасадного материала или из крашенной оцинкованной стали. В случае применения на откосах фасадной облицовки следует знать, что дублирующий короб из оцинковки под облицовкой должен быть в любом случае.

Такой короб выступает в данном случае противопожарной отсечкой. Требования к противопожарному коробу при монтаже нвф можно свести к трем правилам: • Он должен иметь крепление к системе. • Он должен иметь крепление к раме. • Он должен иметь крепление к основанию ( стене). Если откосы не будут выполняться из облицовочного материала, то оцинкованные крашеные откосы будут одновременно выступать в роли непосредственно откоса и противопожарной отсечки. Второго дублирующего короба в этом случае не будет.

Для обрамления оконных и дверных проемов также служат планки завершающие сложные, планки откосные с размерами по проекту или планки углов наружных (30×30, 50×50, 75×75 мм). На низ оконной рамы устанавливают планку оконного слива с размерами по проекту. Монтаж внешнего угла подсистемы вентилируемых фасадов К угловым зонам здания всегда привязано пристальное внимание со стороны проверяющих органов, и это неспроста. Из-за усиления давления ветра, в этих зонах повышенные нагрузки. Иногда в угловых зонах по результатам статического расчета применяется иной профиль, усиленный, по сравнению с остальным участком фасада. Или более частый шаг кронштейнов. Но, кроме этого, требуется локальное усиление конструкции.

Есть разные варианты для усиления, более металлоемкие и менее. Одним из вариантов усиления угла является горизонтальное поперечное соединение L- профилей на внешнем угле здания.

Такие усиленные элементы устанавливаются с шагом 600 мм по вертикали вдоль всей поверхности внешних углов здания. На картинке изображена схема.

Всегда проще нарисовать нужный узел, чем объяснять устно. Как монтировать облицовку на вентилируемый фасад Как уже обсуждалось в начале статьи, в зависимости от типа облицовки, мы ее крепим по-разному. Кассеты навешиваем с помощью иколь на, заранее установленные на профиль, каретки. Керамогранит крепим на кляммера.

А натуральный камень на горизонтальную планку. Мы не закроем вопрос крепления каждого вида облицовки в обобщённой статье. Для этого проследуйте по ссылкам в начале статьи на нужные обзоры.

Ограничение на выполнение работ по монтажу Монтаж подсистемы вентилируемых фасадов может выполнять только организация, имеющая СРО на выполнение данных работ. Нельзя выполнять монтаж вентфасада без проекта. Это может привести к нарушениям и невозможности оценить правильность установки уже после монтажа. Неплохой фильм про монтаж вентилируемого фасада. В самой системе нет ограничения на температуру окружающего воздуха при монтаже, но, конечно, возможности человеческого организма не безграничны, и лучше соблюдать режим от минус 15С до плюс 30С. Инструмент и инвентарь для монтажа вентилируемых фасадов Наименование: Технические характеристики: Назначение: Леса строительные Высота и длина лесов — по паспорту. Нормативная нагрузка-200 кгс/м Для монтажных работ на определенном уровне здания Фасадный подъемник или люлька Длина рабочего настила-4м.

Высота подъёма до 150 м. Для монтажных работ на определенном уровне здания Лазерный нивелир Точность измерения 0,1 мм/м Измерение высот Ватерпас Длина 1500мм, точность измерения 0,5 мм/м. Проверка горизонтальных плоскостей Отвес, шнур Масса отвеса не более 0,4 кг, длина 98м. Длина шнура – 5м, диаметр 3 мм. Разграничение захваток, проверка вертикальности Лазерный уровень Точность измерения 0,1 мм/м Проверка горизонтальных плоскостей Перфоратор или дрель Максимальный диаметр сверла (пробойника) 20 мм.

Сверление отверстий в стене Рулетка стальная Длина 20 м., Масса 0,35 кг Измерение линейных размеров Гайковерт ручной Момент затяжки 12,5 кгс.м Завинчивание/отвинчивание гаек, болтов Отвертка с рычажным наконечником Реверсивная рычажная Завинчивание/отвинчивание винтов, болтов Электродрель с насадками для завинчивания Потребляемая мощность 800 Вт, максимальный диаметр сверления 20 мм. Сверление отверстий и завинчивание винтов Клепальный пистолет аккумуляторный Сила заклепки 85кгс, рабочий ход 20мм, вес с аккумулятором 2,2 кг Установка вытяжных заклепок Клепальные клещи Диаметр заклепок до 6мм Установка заклепок Сетка защитная на леса Защита от падения предметов с высоты лесов Приемка монтажа вентфасадов надзорными органами и заказчиком № Показатель: Допустимые отклонения: 1 Отклонения от проектного положения разбивочных осей и высотных отметок 1.1.

Отклонение от проектного положения разбивочных осей +/- 10 1.2. Отклонение от проектного положения высотных отметок +/- 10 2 Отклонения от проектного положения направляющей 2. 1. Отклонение от вертикальности или горизонтальности в плоскости стены 3 2.2. Отклонение от вертикальности или горизонтальности перпендикулярно плоскости стены 1 2.2. Отклонение от проектного расстояния между соседними направляющими 20 2.3. Отклонение от соосности смежных по высоте направляющих 2 2.4.

Отклонения от проектного зазора между смежными направляющими +5; -0 2.5. Уступ между смежными по высоте направляющими 4 3 Отклонения от проектного положения фасада и его элементов 3.1. Отклонение от вертикальности 2 на 1м длины 3.2. Отклонение от плоскостности 5 на 1м длины 5 на 1 этаж 3.3. Уступ между смежными листами 4 4 Отклонения от проектного размера и положения зазора между листами или кассетами 4.1.

Отклонение от проектного размера зазора +/- 2 4.2. Отклонение от проектного положения зазора (от вертикальности, горизонтальности, от заданного угла) 2 на 1м длины 4.3. Отклонение от проектного положения крепежных элементов 5.

Технологическая карта по облицовке фасадов керамогранитом:советы

Гусевский Андрей Анатольевич

Для производства работ нужна соответствующая документация

Технология облицовки фасадов гранитом или другими материалами разработана и утверждена в соответствующих документах. Для чего готовятся пакеты документов, работают специалисты в различных организациях, созданы институты по разработке типовых карт, стандартных норм и правил?
Чтобы не раздавил груз ответственности, каждая организация и даже индивидуальный предприниматель стараются иметь документы, прикрывающие их спины в неординарных ситуациях, связанных с безопасностью. Когда пролистываешь фото альбомы, просматриваешь видео мастеров и восхищаешься деятельностью других, обычно не задумываешься о количестве документации, оформленной предварительно, о потраченном времени и нервах.

Содержание

Для чего нужны типовые документы

Типовые стандарты, нормы, правила, карты разрабатываются для тех, кто может использовать их в своих организациях без изменений, сделав в своих руководящих документах ссылки на них. Типовая карта может служить основой при разработке индивидуальных карт применительно к местным условиям.
Разработкой карт занимаются специалисты, она не делается своими руками и только для собственного пользования в виде каких-то набросок. Это официальный, серьезный документ.
В индивидуальной карте сохраняются технические задания, рабочие чертежи, правила безопасности и другие важные моменты.

Содержание типовой карты на облицовку фасада керамогранитом

Типовая технологическая карта (ТТК) служит основным документом, определяющим технологический процесс работ по облицовке фасада зданий керамогранитной плиткой. Она подбирается и составляется в зависимости от типа фасада, определяющего набор рабочих операций, в технологической карте может быть представлена калькуляция затрат, где определена цена материалов и стоимость работ.
Итак:

Введение содержит краткую ссылку на источники работ институтов, которые послужили основой для разработки карты, дает краткую характеристику данного документа в целом. Здесь определяется площадка, с которой будут выполняться работы.
Будут использоваться стоечные приставные леса, и (или) фасадные подъёмники (люльки).
Область применения для настоящей карты является облицовка фасада здания плитками керамогранита. Технологическая карта используется на новых объектах строительства, реконструкции, ремонте построенных промышленных зданий, гражданских и жилых строений.

Общее положение трансформируется в перечисление, составляющее набор технологических операций. Пример, для утепления и создания вентилируемого фасада, производится облицовка стен здания плиткой из керамогранита.
К основным элементам вентилируемого фасада относится подконструкция для устройства вентиляции, теплоизоляции, облицовки плиткой. Далее идет описание подконструкции.
Из чего она состоит, крепится чем, как на что, несущие профили выстроены в вертикальную систему или используется комбинация горизонтальных и вертикальных профилей (перекрестная система), устанавливаемая на кронштейны.
Технология облицовки фасада гранитом предусматривает оформление парапета, дверных примыканий, цоколя, витражных и оконных проемов. Рабочий проект фасада здания, отражающий конструктивные особенности, объемно-планировочные задания и настоящая технологическая карта определяют порядок монтажа плиток.

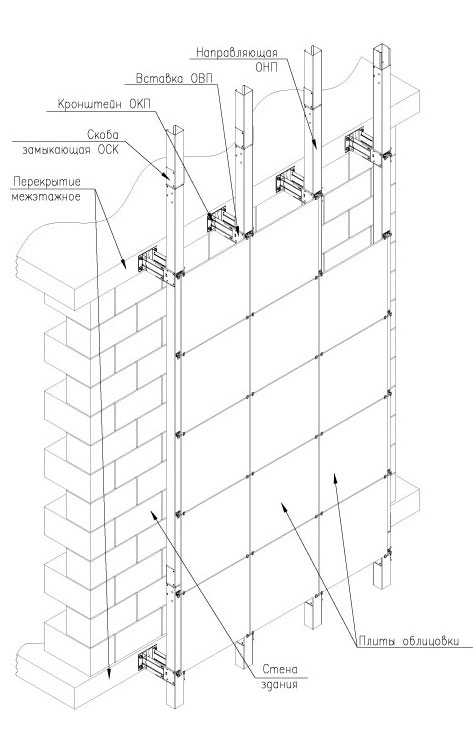

Небольшой фрагмент фасада из типовой технологической карты системы FS-300

В состав работ общего положения, предусмотренных картой, входят подготовительные работы, обустройство строительных лесов и подробное перечисление всех составляющих элементов и материалов, из которых могут быть изготовлены эти элементы.
Монтажные работы по обустройству подконструкции выполняются при температуре от -10ᵒС до +30ᵒС, определяется сменность работ, количество звеньев монтажников, их профессиональный и квалификационный состав. Технологическая карта учитывает тип стен здания, количество оконных проемов и наличие карнизов.

Внимание: Если работа производится при температуре, не входящей в заданный промежуток, то в технологической карте предусматриваются температурные коэффициенты для повышенной оплаты и для рекомендуемых швов.

Облицовка фасадов гранитом технология вентиляции и удаления влаги, в карте предусматривает наличие зазоров от 40 до 120 мм (определяется проектом), чтобы обеспечить нормальную эксплуатацию вентилируемого фасада.
Инструкция по теплоизоляции здания в технологической карте рекомендует использовать негорючие материалы. К ним относятся минераловатные плиты размером 600х1000 мм, 600х1200 мм, на синтетическом связующем, толщиной до 240 мм.
Фиксация утеплителя производится на наружной стене тарельчатыми дюбелями (анкерами).

Облицовочный материал

Хотя облицовочный материал идет подпунктом после теплоизоляции и завершает подраздел последовательности выполнения технологических операций в карте, ему должна быть отведена отдельная глава статьи. Технология облицовки фасада керамогранитом предусматривает защитно-декоративные функции плитки для теплоизоляции, крепежной системы, стен строений от атмосферных воздействий.

Итак:

Определяются параметры облицовочных материалов.
Они могут быть размером 300х300 мм, 600х600 мм, толщиной до 10 мм.
Определяется способ монтажа. Наиболее простой вариант – видимый шов, когда облицовочные плиты крепятся на Т-образный профиль шурупами, заклепками, кляймерами, саморезами через губчатые прокладки, можно использовать силиконовые уплотнения.
Для маскировки Т-образного профиля производится его окрашивание порошковой краской, в цвет облицовочной плиты.
Керамогранитные плиты укладываются без швов, со скрытым креплением, если используется материал относительно большого веса.

Внимание: В разделе области применения технологической карты необходимо дать ссылки на конкретные условия объекта, к которым идет привязка данной карты.

Перечень использованных нормативных, методических и справочных документов, применяемых при разработке карты лучше свести в одну таблицу.

Примерный перечень руководящих документов:

Сокращенное обозначение	Наименование документа
СП 48.133330.2011	Организация строительства, если используются строительные нормы, то в левой колонке дается ссылка на конкретный сборник, его часть и год выпуска.
ГОСТ Р. 12.4.026-2001	Описание конкретных пунктов, взятых из этого документа. Пример, ССБТ Методы испытаний. Цвета сигнальные и другие.
ПОТ РМ-016-2001	Охрана труда (правила безопасности). Если документы приняты Министерством труда, то указывается его постановление, номер, число.

Технология работ и их организация:

Подготовительные работы. Этот подраздел содержит описание всех подготовительных работ со ссылками на нормативные документы, приводятся чертежи с подробной спецификацией и обозначениями.
Чтобы не быть голословными представляется примерный набор работ. Почему?
Если используется типовая технологическая карта, то в ней уже все расписано подробно, а если она взята за основу, то индивидуальная карта привязывается к конкретным действиям, параметрам и условиям.
Облицовка фасадов керамогранитом технология выполнения работ предусматривают площадку для монтажных работ, подъезды, подходы к ней и близлежащей территории освободить от посторонних предметов, очистить от мусора, оградить согласно СП 48. 13330.2011. Ограждение выставляется и должно удовлетворять требования ГОСТ 23407-78. Устанавливаются предупреждающие знаки по ГОСТ 12.4.026-2001.

Фрагмент площадки для монтажных работ, с устройством лесов на захватке, соответствует заводскому комплекту и приведен ниже. Условные обозначения взяты из РД-11-06-2007, показана граница опасной зоны, определяющая место падения предметов с ярусов лесов, требующее временного ограждения.

Рабочая площадка

Чертеж в технологической карте

Далее приводятся фрагменты установки фасадных подъемников с цифровыми обозначениями и подробным описанием каждой цифры:

Стрелками указывается движение автотранспорта, определяются опасные границы.
Описываются мобильные помещения, мастерские, склады.
Какие работ могут выполняться на открытой площадке, инструменты.
Как производится хранение материалов, описываются технологические операции подготовительных работ и чем заканчиваются.

Внимание: Пример завершения описательной части подготовительных работ содержит пункт, когда отмечаются точки установки кронштейнов, несмываемой краской, на крайних вертикальных отметках.

Далее технологическая карта переходит к другому подразделу:

Основные работы или технология облицовки фасадов керамогранитом продолжается монтажными работами в последовательных и параллельных технологических потоках.
Монтаж кронштейнов.
Монтаж теплоизоляционных плит.
Монтаж направляющих профильных материалов.
Монтаж отливов и откосов, то есть фасонных изделий.
Облицовка фасада керамогранитом технология монтажа облицовочных плиток.

Ниже может быть представлена технология монтажных работ фасада с примерами основных узлов и деталей. Даже самая мелкая операция по закруглению кромки может быть оформлена картой.

Оформление самой карты с титульным листом, подписями официальных лиц и их количественным составом тоже выполняется в соответствии со стандартами.
