Сип панели монтаж своими руками: сборка и монтаж (фото и видео)

alexxlab 21.03.2000 Нет комментариев

Содержание

как построить перекрытия, сборка стен, строительство крыши

У каждого человека одна из основных жизненных целей – это приобретение или строительство собственного жилья. Поэтому многие интересуются строительными проектами быстровозводимого жилья. К примеру, сегодня достаточно актуален вопрос, как построить дом из СИП панелей своими руками.

О достоинствах панельных быстровозводимых построек много говорят производители СИП панелей и компании-застройщики, использующие данный строительный материал. Но при самостоятельном возведении подобных домов, несмотря на простоту строительной технологии, приходится сталкиваться с множеством нюансов. К примеру, сразу возникает вопрос обустройства оптимального фундаментного основания под дом из СИП, выбора подходящего варианта соединения отдельных элементов конструкции между собой и т.д.

На что рекомендуется сразу обращать внимание

Еще при планировании площади здания для обустройства в жилом доме всех необходимых помещений для комфортного проживания семьи проявляются первые конструктивные особенности стройматериала.

Стандартная ширина плиты СИП составляет 1,25 м. Этот параметр обязательно необходимо учитывать при разработке проекта, чтобы минимизировать отходы строительного материала. Профильные компании, занимающиеся созданием проектов коттеджей и небольших дачных домов из СИП панелей, дополнительно учитывают дилатационные зазоры в местах соединения плит между собой. Такой допуск составляет 3 мм.

Но на практике, к примеру, ОСБ-3 плиты, из которых изготавливают панели СИП, могут иметь существенные отклонения от стандартных параметров. Согласно нормативным актам разрешенная погрешность – +/- 3 мм на п/м. Готовые строительные панели от одного производителя, но из разных партий также могут отличаться линейными размерами. Погрешность составляет до 5 мм.

Подобные нюансы могут привести, например, к тому, что одну из 10 плит, из которых согласно утвержденному проекту состоит 12-ти метровая стена, придется подрезать непосредственно на строительной площадке. А если погрешность размеров стройматериала окажется в меньшую сторону, тогда останется зазор 2-3 см, который заделывается специальной строительной пеной, изготовленной на основе полиуретана.

Варианты фундамента под СИП постройки

Сборка жилого загородного дома из СИП панелей на строительной площадке своими руками предусматривает предварительное обустройство фундаментного основания. Используемый стройматериал для возведения стен здания значительно легче кирпичной кладки, строительных блоков, изготовленных на основе бетона. Поэтому такие конструкции не требуют обустройства мощного фундамента. Но, несмотря на это, при расчете основания обязательно необходимо учитывать особенности грунта стройплощадки.

Монолитный железобетонный

Фундаментные основания такого типа еще называют «плавающими» или «шведскими». Это самый эффективный фундамент, но и достаточно дорогой.
Такое основание рекомендуется обустраивать для возведения панельных коттеджей на слабонесущих грунтах болотистых местностей, торфяниках или плывунах.

Если на строительном участке установлен высокий уровень прохождения грунтовых вод, под железобетонным монолитом обязательно организовывается система дренажа.

В основаниях такого типа обычно размещают инженерно-коммуникационные системы жилого дома, слой теплоизоляции, иногда даже устанавливают систему «теплый пол».

На железобетонных монолитных основаниях можно возводить коттеджи из СИП панелей в 2-3 этажа.

Свайно-буровой

Этот вид фундамента отличается глубиной закладки, которая превышает глубину промерзания почвы.

Монтаж строительных плит выполняется на сборный ростверк из железобетона, с помощью которого проводится обвязка свай.

На таких основаниях достаточно легко построить загородные дома из СИП панели с мансардами, при этом своими руками, без привлечения специализированных строительных бригад.

Ленточный

Такой фундамент используется для непучинистых грунтов, может пролегать выше глубины замерзания почвы.

Если проектом панельного коттеджа предусматривается обустройство подвала или прилегающая к фундаменту порода подвергается в зимний период сильному пучению, подошва бетонного основания ленточного типа размещается ниже уровня промерзания.

Такой фундамент можно обустраивать для возведения частных домов с любым количеством этажей.

Свайно-винтовой

Для обвязки свайно-винтовых фундаментов чаще всего применяют сборную рандбалку из древесины.

При обустройстве такого основания на грунтах, обладающих средней несущей способностью, допускается строительство одноэтажных коттеджей с небольшими мансардами.

Нулевой уровень

Перед началом монтажа строительных плит на готовый фундамент укладывается венцовый (обвязочный) брус сечением 10х15 см. Предварительно осуществляется качественная гидроизоляция участка размещения обвязки.

Для этой цели применяют мастику, изготовленную на основе битума, кладут несколькими слоями рубероид или битумированную бумагу.
Деревянный брус обязательно пропитывают гидрофобными средствами и антисептиками.

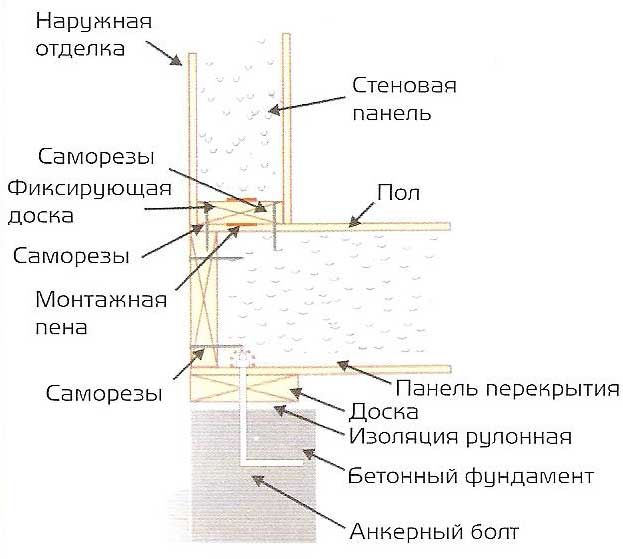

Фиксация венца

Нижний брус фиксируют к основе из бетона специальными анкерными болтами Ø 1-1,2 см. Шаг крепления – 0,5 м, глубина – от 10 см.

Болты вкручивают заподлицо с поверхностью деревянного бруса. Для этого предварительно высверливают в древесине потайные отверстия, диаметр которых делается немного больше диаметра головки болта. Для упрощения их вкручивания применяют торцевые ключи.

После вкручивания всех соединительных болтов отверстия заливают битумом или гудроном, чтобы защитить металлические элементы крепежа от коррозии.

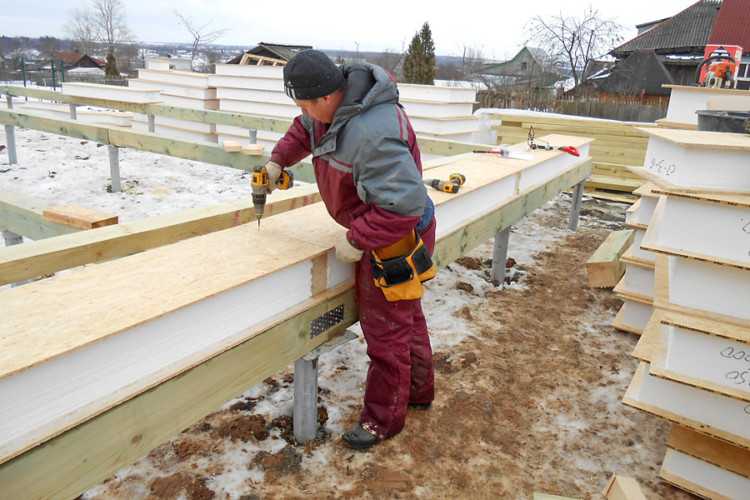

Цокольный ярус

Строительство дома из СИП панелей своими руками предполагает обустройство цокольного перекрытия. В его конструкцию входит несущий каркас (изготавливается из деревянных лаг) и горизонтально размещенные СИП панели.

Сборка цокольного яруса начинается с монтажа первой строительной панели в углу на обвязку. По периметру в слое полистирола выбирается паз под торцевую часть панели. Во внутренний короткий торец вставляется сип-шпонка. Подобные выступающие компоненты являются гребнями, к которым впоследствии крепятся очередные плиты СИП с предварительно сделанными пазами.

После фиксации первого ряда плит уже в них с продольной стороны выбираются пазы для фиксации деревянных лаг 8х20 см. Для соединения элементов конструкции используются саморезы длинной 7,5 см, специально предназначенные для древесины. Шаг фиксации не должен превышать 40 см.

Крепление СИП панелей к лагам осуществляется через отделочные плиты ОСБ-3. Для этого используются саморезы длиной 4 см. Шаг фиксации элементов цокольной конструкции в пределах 15-20 см.

Завершающий этап обустройства перекрытия – защита внешних торцов панелей СИП доской 4х20 см. Данная процедура строительства называется «обрусовкой».

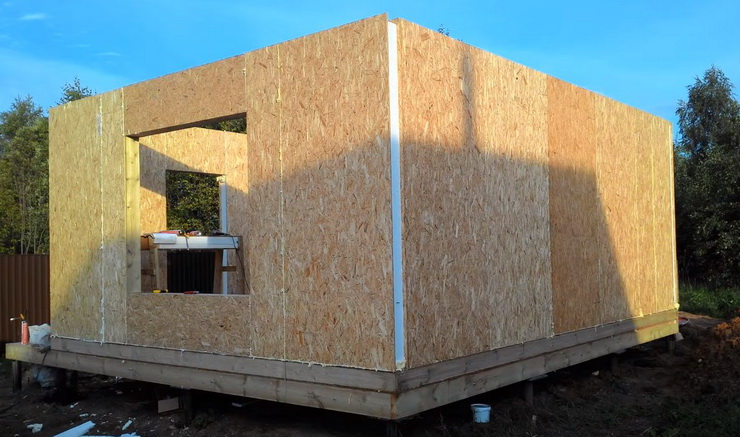

Стены СИП дома

После сооружения цокольного перекрытия дома из СИП панели своими руками осуществляется монтаж бруса нижней стеновой обвязки согласно разработанному плану расположения помещений внутри здания.

Нижняя обвязка

В качестве стройматериала для обустройства нижней обвязки стен используется деревянный брус, ширина которого соответствует толщине изолятора (пенополистирола), входящего в конструкцию строительной плиты СИП. Высота бруса – 5-6 см.

Такой массивный брус не часто можно встретить в свободной продаже на строительном рынке. При этом это достаточно дорогой стройматериал. Поэтому вместо него частные застройщики обычно используют композитные заготовки, выполненные из нескольких отдельных досок подходящих параметров.

Для фиксации элементов нижней обвязки используются саморезы по дереву длиной 7,5 см. Шаг крепления должен составлять не больше 40 см.

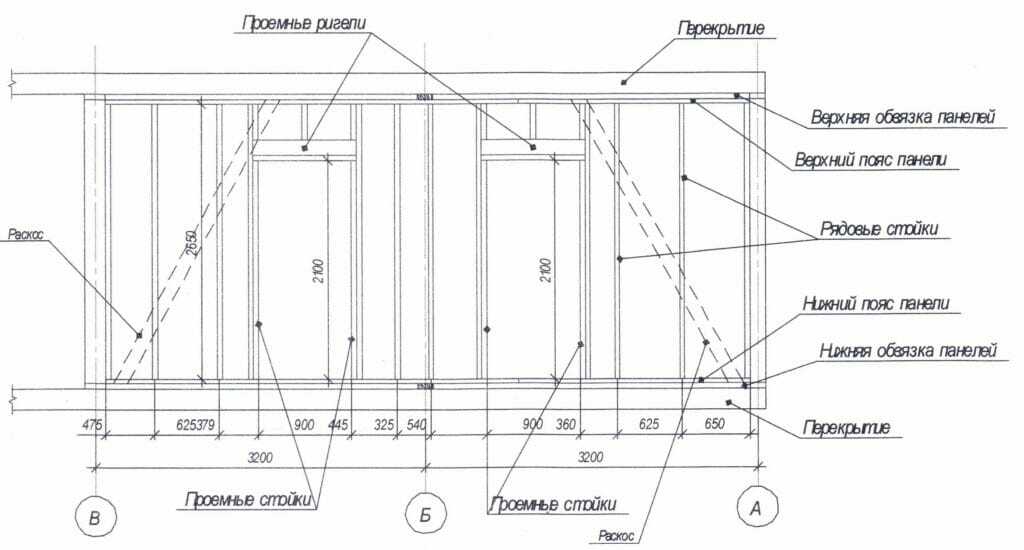

Каркасная технология монтажа СИП панелей

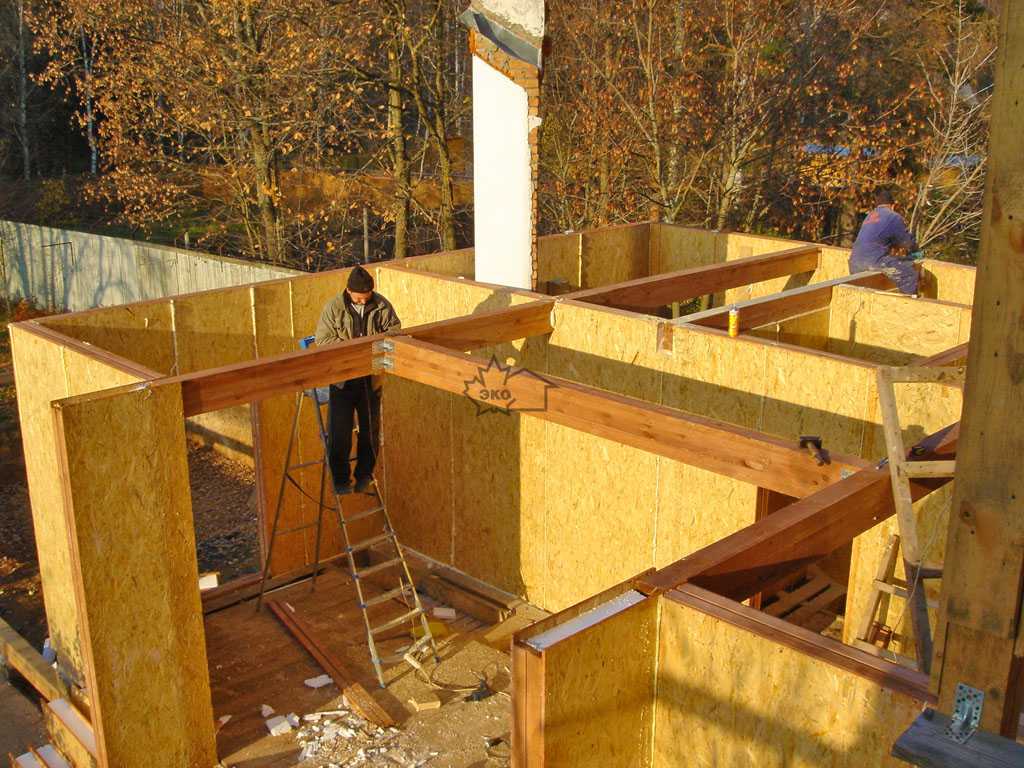

Сборка стен здания из СИП панелей выполняется аналогично, как это было описано выше для цокольного перекрытия.

Самым популярным способом монтажа строительных плит СИП считается каркасный. В данном случае сращивающими элементами конструкции являются не лаги, а специальные сдвоенные стойки размером 5х17,5 см.

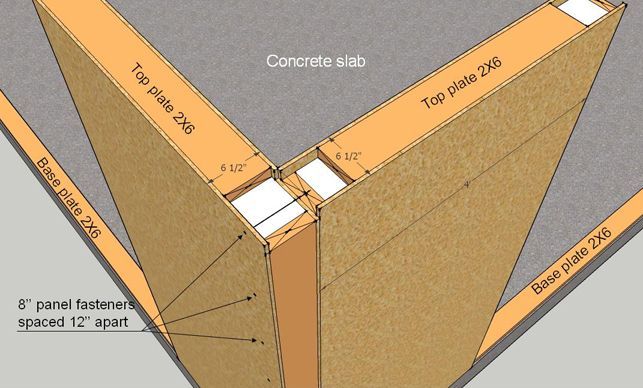

Монтаж начинается с угла постройки. Первый элемент стены устанавливается на обвязочный брус, его торец выравнивается заподлицо с перекрытием. Фиксация строительной панели к обвязке выполняется с помощью саморезов длиной 4 см. Шаг крепления – 15 см.

В наружный вертикальный торец вкладывается одинарная стойка 5х15 см, фиксируется через ОСБ облицовку саморезами длиной 4 см.

По внутреннему краю строительной плиты напротив торца перпендикулярной угловой стены монтируется вертикальная сдвоенная стойка, фиксация которой выполняется саморезами 0,8х24 см с шагом 40 см.

Сборка угловой части здания завершается установкой перпендикулярной плиты, которая фиксируется по угловому шипу с помощью саморезов по дереву на 4 см. Чтобы посадить данный элемент конструкции максимально плотно, рекомендуется аккуратно его подбивать кувалдой с торца, используя дополнительную прокладку из бруса или толстой доски.

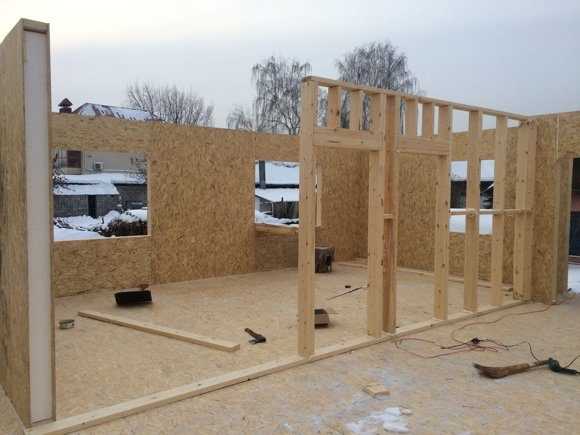

Дальнейший монтаж конструкции из СИП панелей предусматривает аналогичные действия. Плиты поочередно устанавливаются через шип-стойку до полного возведения стен жилого дома.

Чтобы стойка выходила в строительную панель на необходимую глубину, в изоляционном материале делается паз, от равномерности выборки которого будет зависеть прочность фиксации стеновых компонентов, в т.ч. тепловая эффективность стыка.

Поэтому для качественного изготовления паза рекомендуется арендовать или купить специальный строительный инструмент – термонож или болгарку с фрезерной насадкой.

Независимо от того, строим большой загородный дом из СИП панелей для постоянного проживания или дачный домик своими руками, к строительным работам на всех этапах необходимо относится ответственно.

Бескаркасная технология монтажа СИП панелей

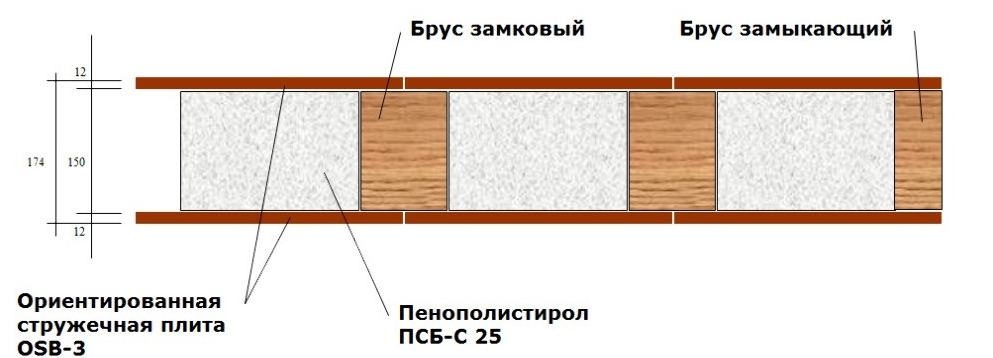

Бескаркасный метод соединения предполагает применение шпонок из ОСБ или специальных термовставок «сплайнов». Эти детали являются узким элементом СИП панели, который собственными габаритами идеально вписывается в паз, обустроенный на торце полноразмерной строительной панели.

Техника сборки конструкции бескаркасным способом предоставляет возможность существенно уменьшить теплопотери, присущие деревянному брусу, из которого изготавливают каркас здания. Как известно, теплопроводность древесины намного выше, чем у пенополистирола.

Бескаркасная технология идеально подходит для сборки одноэтажных домов из СИП панелей. Но, независимо от используемого способа установки и фиксации строительных плит, рекомендуется все соединяемые поверхности предварительно обрабатывать специальной строительной пеной. Ее состав позволяет получать абсолютно герметичные стыки, повышать общий уровень надежности всей конструкции.

После окончания монтажа стен первого этажа открытые (верхние) торцы стройматериала обязательно обрабатываются монтажной пеной, в паз пенополистирола вкладывается обвязочный брус. Его фиксация осуществляется по всему периметру через ОСБ плиты к каркасным стойкам саморезами.

Перекрытия между этажами и чердаком обустраиваются аналогично цокольному перекрытию. Монтаж панельных стен 2-3 этажа или мансардного помещения осуществляется также, как и первого этажа коттеджа.

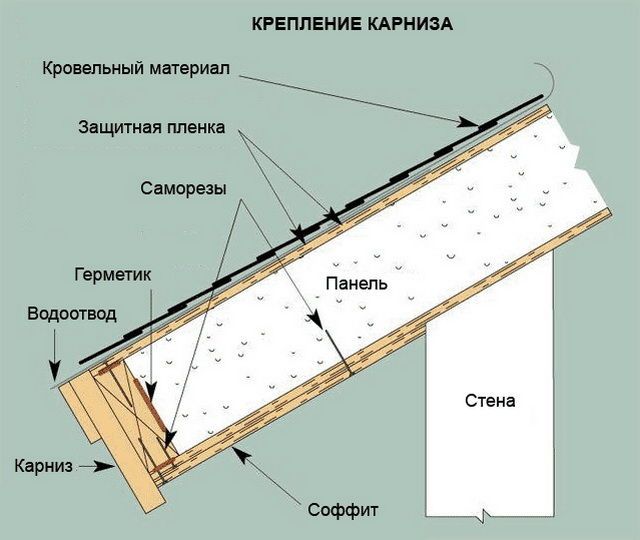

Монтаж кровли СИП дома

Монтаж кровельных конструкций домов из СИП панели своими руками начинается с фиксации несущих компонентов, коньков, прогонов, мауэрлатов, которые опираются на несущие стойки каркаса или стены здания (если их сборка выполнялась по бескаркасной технологии).

Следующий шаг – обустройство стропильной системы. Монтаж начинается от любого фронтона или с ендов, если строительным проектом предусматривается сложная многоскатная кровельная конструкция. Каждое стропило закрепляется к прогону саморезами 0,8х28 см.

СИП-панели своими руками. Сборка и установка СИП-панелей

Канадская технология строительства сегодня одна из самых востребованных. Наряду с ней популярностью пользуется так называемая SIP-технология, в основе которой лежит сборка дома на основе панелей. Примечательно, что сегодня СИП-панели своими руками собрать совсем нетрудно. Главное — соблюдать технологию.

Особенности технологии

Стоит помнить, что простого умения резать и стыковать панели для возведения дома будет недостаточно. Во-первых, материал должен быть прочным. Во-вторых, надежным. В-третьих, пристальное внимание нужно уделять и соблюдению технологии строительства. Ну а самое главное — перед тем как делать СИП-панели своими руками, позаботьтесь о том, чтобы усвоить основные требования к строительству жилья на основе деревянного каркаса. Это позволит сэкономить не только деньги, но и нервы.

Как построить?

Итак, если вы хотите построить энергоэффективный дом, SIP-панели подходят для этого как нельзя лучше. Во-первых, они имеют небольшой вес, а значит, со сборкой вполне можно справиться вдвоем. Во-вторых, само строительство из СИП-панелей отличается простотой при условии соблюдения технологических особенностей процесса. А это значит, что особенных трудностей в возведении жилого объекта не возникнет. Стены при этом получаются прочными, а если дополнительно отделать их посредством гипсокартона, можно забыть о шуме снаружи. Важно сделать число стыков как можно меньше, соответственно, нужно думать об этом в первую очередь и только потом – о количестве отходов.

Из чего делаются SIP-панели?

Перед тем как делать СИП панели своими руками, нужно иметь представление о том, что это такое. SIP по-английски звучит как Structural insulated panel, что означает “панель из трех слоев”. Для создания наружного слоя используется прочный лист материала, например ОСП, ДВП, деревянная доска, магнезитовая плита толщиной или 9 мм, или 12. Посередине располагается утеплитель — чаще всего это пенополистирол, минеральная вата или пенополиуретан. Толщина может быть самой разной — это зависит от пожеланий заказчика. Наружный слой надежно приклеивается к среднему. Таким образом, получается новый композитный материал, отличающийся высокой прочностью.

Делаем SIP-панели своими руками

Создать будущие несущие конструкции для дома можно в гараже, чтобы не арендовать для этого специальное помещение. Конечно, найдется большое число людей, которые скажут, что изготовление СИП–панелей своими руками практически невозможно в таких условиях. Однако примечательно, что сама технология зародилась как раз в гаражных условиях. Так что говорить о сложности процесса не совсем верно.

Итак, чтобы сделать СИП-панели своими руками, нам потребуется в первую очередь большой стол, на который легко поместится ориентированно-стружечная плита (ОСП). Укладываем на него лист ОСП, который должен быть ровным, и наносим на него клей. Делать это можно с помощью распылителя, резинового шпателя с зубцами или иными самодельными приспособлениями. Клей для панелей, кстати, сегодня изготавливается самый разный, так что выбрать есть из чего. На одну СИП-панель нам потребуется примерно 2 кг этого вещества, все зависит от того, как будет наноситься состав.

После нанесения клея на поверхность гипсокартона укладываем лист пенополистирола (пенопласта) как можно лучшего качества. На него снова наносим клей, на который сверху укладываем теперь лист ОСП. Главное в этом в общем-то нетрудном процессе — точность и аккуратность в оформлении краев.

Вакуумный пресс — гарантия прочности

Склеивать СИП–панели своими руками нужно быстро, пока не подсох клей. По вышеприведенной схеме нужно выложить штук пять панелей, после чего крепко их прижать. Делать это можно с помощью пресса или вакуумного прессования, которое можно провести и самостоятельно. Так, самый простой вариант — использовать для создания вакуума тент. Откачивать из-под него воздух нужно вакуумным насосом. Потребуется примерно час для подсыхания клея, и панели готовы для дальнейшего использования. В целом за 8 часов работы можно создать своими руками около тридцати изделий.

Почему так популярны СИП-панели?

В последнее время этот материал используется в строительстве домов все чаще и чаще. К преимуществам возведения жилья на основе SIP-панелей можно отнести следующее:

– сборка СИП–панелей отличается простотой и оперативностью;

– процесс строительства может вестись в любое время года и при любой температуре;

– стены будут тонкими, а потому будет больше полезная площадь пространства;

– стены на основе панелей SIP характеризуются отличной теплоизоляцией;

– дома из такого материала не будут давать усадку, поэтому к внешней отделке можно приступать чуть ли не сразу после завершения строительства.

С другой стороны, есть у этого материала и недостатки. Во-первых, это недолговечность, максимум ваш дом простоит до 30 лет. Во-вторых, не очень высокие показатели прочности. В-третьих, в состав ОСП — основы СИП-панели — входят смолы и иные добавки, которые не отличаются экологичностью.

Монтаж СИП-панелей: что учесть?

Как уже говорилось, этот материал удобен в использовании, поскольку его можно резать. Например, если модульной конструкции нужно придать определенную форму, можно применить для этого ручную электрическую пилу. С ее помощью легко разрезать элемент так, как нужно по чертежу.

Крепление СИП-панелей осуществляется с использованием пиломатериала, который сначала подвергается антисептической обработке. Также используются саморезы, которые крепят по принципу паз-гребень. Такое устройство способствует тому, что соединение будет герметичным, а пустоты, которые могут образоваться между материалами, можно наполнить пеной.

Многие специалисты советуют выполнять монтаж из СИП-панелей не только стен, но и внутренних перегородок, и даже кровли. Например, если на основе этого материала собирать нулевое или чердачное перекрытие, можно достичь их большей теплоизоляции. SIP-панели можно применять и для обустройства пола. При этом напольный материал можно укладывать сразу на это черновое покрытие.

Стоит помнить, что для сборки стен лучше всего использовать материал толщиной 50 мм, а вот в качестве стыковочного бруса для перекрытий и крыши лучше выбирать более надежный — панели до 100 мм.

Что построить на основе SIP

Как видно, производство СИП-панелей своими руками и дальнейший монтаж жилья не представляют собой ничего сложного. Как правило, при самостоятельном возведении здания требуется самая легкая конструкция, например, для небольшого дачного дома. А это значит, что с большинством работ вполне можно справиться и силами двоих-троих человек.

Как правило, такие дома строятся в один этаж, а вместо второго возводится мансарда. Такое решение не только хорошо в декоративном плане, но и позволит улучшить теплоизоляционные характеристики будущего жилья. На основе СИП-панелей вполне можно возвести и крышу, правда, лучше всего выбирать простейшие конструкции в один или два ската. А вот более сложные кровельные системы лучше всего доверить профессионалам. Не стоит забывать и о том, что дерево — подверженный многим влияниям материал. Соответственно, нужно позаботиться о том, чтобы как можно лучше обработать его. Так можно продлить срок эксплуатации будущего жилого объекта.

Панели из пенополистирола для строительства дома. Дом из сип-панелей своими руками: достоинства, недостатки, проектирование и шеф-монтаж

Панели из пенополистирола для строительства дома. Дом из сип-панелей своими руками: достоинства, недостатки, проектирование и шеф-монтаж

Другой вариант возведения панельного дома предусматривает использование сип-панелей. Речь идет о хорошо известных специальных строительных панелях, выполненных из пенополистирола и плит ОСП. В продаже имеются как типовые конструкционные элементы, которые можно применять для строительства своего дома, так и готовые домокомплекты.

Канадская сип-панель технологически относится к многослойным сэндвич-панелям, она разработана в Канаде, поэтому в рекламе часто приходится слышать именно о канадских домах. Данный материал, несмотря на свою легкость и кажущуюся хрупкость способен свободно выдерживать температуры в диапазоне от -50С до +50С, землетрясения до 7,5 баллов. Плита на основе пенополистирола по своей теплоемкости в 6 раз лучше сохраняет тепло, чем кирпичная кладка. Несмотря на пористую структуру, утеплитель сип-панели не горит.

Построить дом по любому выбранному проекту из сип панелей свободно можно своими руками, для этого потребуется 1-2 помощника. На возведение может уйти от 3 недель на строительство коробки до 3х месяцев «под ключ», проводить монтаж можно как в зимнее, так и летнее время. Преимуществом этого вида строительного материала является легкость конструкции, простота монтажа и широкое разнообразие типовых проектов, которые можно выбрать для возведения коттеджа.

Существует множество мнений относительно экологической чистоты сип-технологии. Покупателям нужно самостоятельно оценивать риски и ознакомиться с материалами о двух составляющих сип-плиты: пенополистироле и ОСП. Оба материала являются проверенными временем и экологически безопасными.

Покупка готового домокомплекта поможет избежать ошибок в проектных расчетах.Сборка дома по собственному эскизу из типовых элементов обойдется дешевле. Если есть необходимость дополнительно снизить стоимость, изготовить сип-панель можно самостоятельно. Панельный дом, показанный в видеоинструкции, может быть собран своими руками видео в течение нескольких недель или более короткого срока. Как проектировать дом, составить чертеж и сделать монтаж рассказано опытным архитектором в видео.

Самый дешевый дом из сип-панелей. СИП – панели и их виды. Плюсы и недостатки домов из сип-панелей

СИП панели – расшифровывается как структурная изоляционная панель, представляет собой стройматериал, состоящий из двух плит осп (или иного материала) по краям и утеплителя между ними. Материал, из которого изготовлены плиты и утеплитель склеиваются между собой с помощью клея под определенным давлением.

СИП- панели как строительный материал был изобретен в США в 30-х годах 20-го века, американскими инженером, с целью минимизировать затраты на отопление и утепление зданий, а так же удешевить затраты на строительство. Такая нехитрая разработка была по достоинству оценена производителями строительных материалов и панели стали массово выпускать и дорабатывать. В наше время технология производства сип-панелей и строительство домов из сип-панелей доведена до совершенства и при этом не перестает совершенствоваться и развиваться.

Прочно данная технология закрепилась в Канаде, где вопрос утепления и энергосбережения особенно актуален, и повсеместно используется до настоящего времени. Потому в Мире, технология строительства домов из сип-панелей, известна как Канадская технология строительства. Особенно распространена такая технология в местах с суровыми климатическими условиями, где преобладают большую часть года низкие температуры, что затрудняет постройку домов из распространённых материалов.

Виды СИП- панелей

Технология СИП постоянно дорабатывается и эволюционирует под те или иный условия строительства, а если быть точнее изменяются комбинации материалов основной плиты и утеплителя, сам принцип формирования плиты остается тем же – две плиты и утеплитель между ними.

В зависимости от назначения сип панели изготавливаются отдельно для монтажа потолка, сип панели для монтажа стен, сип панели для возведения внутренних перегородок строения, кровли. При это они отличаются толщиной, весом и размерами.

Сип панель из ОСП и пенополистирола

ОСП – означает ориентированно-стружечная плита, состоит из спрессованной и склеенной древесной стружки.

Это самый распространённый вид Сип панелей, состоит из связки ОСП плиты и в качестве утеплителя – пенополистирола. Такая сип – плита обладает максимальной прочностью и высокими функциональными качествами. За счет облегченного веса легко монтируется, качественно и долго служит. Используется в основном для строительства жилых домов и хозяйственных построек.

Сип панель из ОСП и пенополиуретана

Данный вид сип панели состоит из связки ОСП плиты и утеплителя – пенополиуретана. Используются как для возведения жилых строений так и промышленных построек и их элементов

Пенополиуретан – это синтетическое вещество ячеистой структуры, представляет собой затвердевшую полимерную пену.

Свойства сип панели из пенополиуретана:

– не горит и не плавится, под воздействием высоких температур, которые создают экстремальные условия для материала, пенополиуретан преобразуется в жидкую массу и стекает без возгорания

– теплопроводность сип панелей из пенополиуретана в 2 раза лучше, чем у сип панелей из пенополистирола

– не заводятся грызуны и насекомые

– за счет закрытой ячеистой структуры не впитывает влагу, то есть полностью влагостойкий

– экологичен для человека, не образует вредных для здоровья испарений

– долговечен, производитель дает гарантию 50 лет службы материала

– не намного , но дороже сип панель из ОСП и пенополистирола

Сип панели из ОСП и минеральной ваты

Данный вид сип панели построен по такому же сэндвич принципу, только пенополистирол заменен минеральной ватой, которая выполняет роль утеплителя. В таком варианте сендвич панели есть как положительные так и отрицательный стороны. Положительные стороны заключаются в том, что минеральная вата паропроницаема и является дышащим материалом, который так же отлично сохраняет тепло внутри помещения, в отличие от пенополистирола который полностью паронепроницаем.

Отрицательные стороны сип-панели из ОСП и минеральной ваты:

– из-за специфической ворсистой структуры минваты и нпрочность соединения ОСП плиты и минеральной ваты вызывает сомнения, то есть утеплитель дает усадку и оседает со временем внизу- у основания плиты;

– из-за слабой жесткости минеральной ваты, сама конструкция сип-панели не имеет приемлемых свойств прочности

Это стандартный конструктив сип панели с минеральной ватой и был создан и используется в Российской Федерации.

фрагмент сип панели с минеральной ватой

Технология имеет правой на жизнь, поскольку сохранить свойства пенополистирола и при этом не утратить дышащий эффект минваты есть смысл, потому этот вид сип панели дорабатывается и применяется в строительстве, перечисленные выше недостатки устраняются изменениями состава и покрытия составляющих плиты.

Один из примеров – это уже повсеместно используемая сип панель где в качестве утеплителя используется так же минеральная вата, а в качестве плит – магнетизированные плиты.

Сип панели википедия. Структурная изолированная панель

(не проверялась)

Структурная изолированная панель (или структурно-изолированная панель, сокращенно — СИП) — род сэндвич-панелей .

СИП из ОСП и полистирола в разрезе

Внешний вид СИП

Панель состоит из двух ориентированно-стружечных плит (ОСП или OSB), между которыми под давлением приклеивается слой твердого утеплителя ( пенополистирола ), либо под давлением закачивается пенополиуретан (PUR).

OSB (ОСП) отличаются от остальных видов строительных плит из древесины тем, что для их изготовления используют не отходы деревообрабатывающего производства, а древесину высокого качества, которую расщепляют до отдельных волокон в заводских условиях. В результате получаются щепки, толщина которых составляет 0,5 см, а длина — около 15 см. Их укладывают слоями в определенной последовательности, чтобы обеспечить высокую прочность.

СИП-панели используются как элементы для строительства несущих стен. Применяется в основном в малоэтажном строительстве . СИП-панели — это современный материал для малоэтажного строительства, который отличает высокая механическая прочность и устойчивость к различного рода влияниям внешней среды.

С 1990 года в Форт-Лодердейле , штат Флорида, США, существует специальная некоммерческая организация — «Ассоциация структурных изолированных панелей» ( англ.   Structural Insulated Panel Association , SIPA), представляющая интересы производителей и поставщиков данной продукции. В России с 2008 года есть аналогичная организация — «Ассоциация домостроительных технологий СИП».

В Северной Америке

Технология строительства с использованием СИП-панелей появилась в США в 1940-50-х годах.

В России

Первые линии по производству домокомплектов по технологии СИП (SIP) в Россию в 2003 году поставила компания «EcoPan corporation» (г. Калгари, Канада) (ныне — «SIPSTECH Manufacturing Solutions»). Первым объектом, построенным по технологии СИП (SIP), стал выставочный дом компании «Город мастеров на ВВЦ», открытый в декабре 2003 года.

Сип–панели своими руками в домашних условия: как изготовить?

СИП панели активно используются по всему миру для возведения долговечных и недорогих жилых домов. Популярность таких строительных изделий обусловлена их особыми свойствами.

СИП панели – отличный материал для возведения частного дома

Structural Insulated Panel (SIP) представляют собой строительные изделия из двух ОСП (ориентированно-стружечных) плит, между которыми размещается слой пенополистирола. Для соединения этих элементов друг с другом используют полиуретановый однокомпонентный клей. Готовая панель прикрепляется к брусу из древесины. Ориентированно-стружечные плиты изготавливаются из опилок длиной порядка 13–14 см, толщиной около 0,6 мм. Важный момент. Опилки ориентированы в разных направлениях (так производят всем известную фанеру). В них добавляется смолистый специальный состав. Он склеивает древесные компоненты в одну конструкцию.

СИП панель состоит из двух ОСП плит, между которыми расположен слой пенополистирола

Пенополистирол выполняет функцию утеплителя. Этот материал обладает высокой прочностью и небольшой массой. Он не намокает, является полностью гигроскопичным. В пенополистироле не заводятся грызуны. Кроме того, он в процессе длительной эксплуатации практически не деформируется. Соединение СИП изделий между собой осуществляется по стандартной схеме «шип–паз». Такие панели для строительства дома характеризуются целым комплексом положительных свойств:

  • Незначительная нагрузка на грунт за счет малой удельной массы. Благодаря этому требования к фундаменту для сооружений из SIP панелей являются минимальными.
  • Высокая надежность и прочность возводимых домов. Интересующие нас панели без проблем выдерживают нагрузки до 2 тонн в поперечном направлении и до 10 в вертикальном.
  • Повышенные тепло- и звукозащитные показатели.
  • Пожарная и экологическая безопасность.

Дом из СИП панелей несложно возвести своими руками в действительно сжатые сроки (за 3–3,5 месяца). Готовое жилое здание, построенное по рекомендованной технологии, гарантированно будет служить не менее 75–80 лет. Позже мы подробнее поговорим о правилах сооружения таких домов.

Что нужно приобрести для самостоятельного производства SIP плит?

СИП панели своими руками изготавливаются относительно просто. Правда, придется грамотно выбрать материалы для такой операции и запастись специальным оборудованием. Наружные слои панелей делают из плит OSB-3. Желательно, чтобы они были произведены известной компанией. Тогда вы будете уверены, что в них использованы экологически безопасные смолы. Пенополистирол нужно брать марок С-25-35. Особого внимания требует клей для соединения всех слоев в одно целое. Для самодельных СИП панелей необходимо использовать составы, которые имеют продолжительный срок эксплуатации, широкий интервал температур применения (от +50 до –40 °С) и высокий показатель влагостойкости. Рекомендованный клей для SIP изделий:

  • Macroplast UR 7229 либо 7228;
  • Клейберит;
  • AveniR;
  • TOP-UR (15–40).

Эти клеящие составы не имеют в своем составе летучих соединений, вредных для здоровья растворителей, пластификаторов, дорогостоящих наполнителей. Они созданы специально для панелей SIP, характеризуются повышенной адгезионной прочностью и требуемой технологической вязкостью.

Для разрезания СИП панелей и плавления утеплителя потребуется терморезак

Любой полиуретановый клей из приведенного выше списка обеспечивает влаго- и термоустойчивое, а также эластичное соединение компонентов СИП изделий.

Также потребуется пресс, используемый при изготовлении сэндвич-панелей. Если такового нет, можно заменить его вакуумным насосом. Еще один обязательный инструмент – терморезак (либо термический нож). Он представляет собой своеобразный трубчатый электронагреватель, закрепленный на теплоизолированной ручке. Термонож необходим для разрезания изделий на части нужных размеров и плавления утеплителя. Изготовление СИП панелей своими руками должно осуществляться на ровной поверхности (на столе) определенной длины. Его размеры всегда берутся большими по отношению к геометрическим параметрам производимых изделий. Клей на слои СИП панелей мы будем наносить либо зубчатым шпателем из резины, либо при помощи спецраспылителя.

Делаем СИП изделия своими руками – простая технология

Укладываете ОСП-лист на рабочий стол, наносите на поверхность плиты клей. У вас должен получиться не сплошной слой состава, а с бороздками. В зависимости от используемого инструмента (шпатель, распылитель) расход клея на каждый квадратный метр листа составляет 150–200 г. После нанесения Macroplast, TOP-UR или иного состава следует подождать около 10 минут, а затем аккуратно положить на ОСП-плиту пенополистирол и тщательно выровнять его. Затягивать процесс нельзя, так как клей достаточно быстро полимеризуется. Если это произойдет, готовое изделие будет ненадежным и малопрочным. Построить дом из СИП изделий такого типа будет проблематично.

На поверхность плиты наносится клей, а минут через 10 укладывается пенополистирол

Теперь делаете клеевые бороздки на пенополистироле, накладываете на него вторую ориентированно-стружечную плиту, прижимаете. Далее изделие отправляется под пресс. При отсутствии такового следует поступить иначе. Вам нужно изготовить сразу 5–7 панелей по описанной методике (каждое последующее изделие собирается непосредственно на предыдущем), после чего накрыть полученную стопку тентовой тканью. Из последней необходимо сделать герметичный чехол. Просто склейте ткань по краям Космофеном или любым другим быстросхватывающимся клеящим составом.

Берете вакуумный насос, откачиваете с его помощью воздух из-под чехла. Такое действие приводит к тому, что на каждый квадрат самодельных панелей оказывается давление около одной тонны. Методика получила название вакуумного прессования. Панели выдерживаются в безвоздушном пространстве примерно 60 минут. После этого убираете тентовую ткань и оставляете стопку SIP изделий (в горизонтальном положении) на 24 часа. Через сутки прикрепляете при помощи монтажной пены к панели боковой деревянный брус (к одной из сторон). Он обеспечивает жесткое крепление СИП плит между собой при возведении каркасных домов. Брус можно не приклеивать, а прикручивать подходящими по размерам крепежными элементами. Панель готова для использования!

Все работы выполняйте в защитных очках, перчатках, халате с длинными рукавами. Изготовление панелей нужно осуществлять в хорошо вентилируемом и освещенном помещении. В домашних условиях вы можете производить СИП изделия любых размеров. Желательно, чтобы они соответствовали размерам дома, указанным в проекте. Стандартные габариты рассматриваемых нами панелей – 250 на 125 и 1280 на 125 см. С такими конструкциями работать проще всего. Они подходят для любого типового строительного проекта на возведение частного жилища. При использовании изделий с подобными размерами получается минимум стыковочных швов, а значит, построенный дом будет по-настоящему теплым.

Строим дом по каркасной технологии – первые этапы операции

Жилые строения из СИП панелей разрешается устанавливать на свайно-винтовые, ленточные, плитные фундаменты. Вид основания подбирается на месте. Здесь важно учесть состояние почвы. Если на участке нет грунтовых вод, а земля ровная, делайте простой ленточный фундамент. Для пучинистых, болотистых почв больше подходят свайные основания. Далее мы приводим схему того, как построить дом на ленточном фундаменте:

  1. Очищаете земельный участок, выделенный под строительство дома, от корней деревьев, мусора. Роете небольшое углубление для фундамента (вручную либо с помощью тяжелой стройтехники).
  2. Делаете деревянную опалубку по стандартной технологии, заливаете в нее бетонную смесь.
  3. На изготовленное ленточное основание устанавливаете шлакоблоки. Производите их армирование, а затем заливаете бетоном. Шлакоблоки применять не обязательно. Они рекомендованы для случаев, когда дом возводится в болотистых местностях, в регионах с частыми дождями и обильными снегопадами. Вместо блоков вы можете просто-напросто залить цоколь будущего строения бетонной смесью.
  4. Укладываете на фундамент гидроизоляционный слой (обычно – рубероид).
  5. Монтируете первую SIP панель прямо на гидроизоляцию. Самое первое изделие следует четко совместить с углом обустроенного фундамента. Далее укладываете следующие панели, заливая монтажной пеной участки их стыковки.
Первую монтируемую СИП панель нужно четко совместить с углом фундамента

После выполнения всех указанных действий вы получите полноценный пол в своем доме. Он будет отличаться высокой прочностью. Здесь важно лишь постоянно проверять уровень монтажа СИП панелей, чтобы исключить риск отклонений напольного основания от горизонтали. Еще один момент. Торцы смонтированных изделий нужно закрыть досками обвязки. Последние крепятся к панелям монтажной пеной. Не забудьте также о необходимости высверливания технологических отверстий в полу. Они нужны для организации канализационной и водопроводной системы. Отверстия в SIP плитах следует подготавливать заранее – до монтажа чистового пола.

Собираем жилое сооружение – действуем аккуратно, но уверенно!

Сборка дома из СИП панелей начинается с возведения несущих стен и внутренних перегородок. Это нужно делать четко по чертежам и схемам строительного проекта. А затем приступайте к установке непосредственно SIP изделий в готовый каркас. Панели крепятся без пустот и зазоров. Герметичность соединения гарантирует комфорт и тепло в доме. Все стыки в обязательном порядке задуваются пеной. Используйте полиуретановые составы для этих целей.

Первый этап строительства дома из СИП панелей — стены и внутренние перегородки

Соединение панелей друг с другом производится путем вклеивания бруса (используется монтажная пена), который должен равномерно входить в их пазы. Фиксация СИП изделий к перекрытиям и напольной платформе делается по аналогичной (шип–паз) схеме. В этом случае функцию шипа выполняют доски обвязки (соответственно верхней и нижней) требуемых размеров. Обратите внимание. Толщина нижней доски (ее нередко называют установочной) берется не менее 2,5 см (оптимально – 4 см).

Соединения по углам осуществляются таким же образом. Но установочную доску в подобной ситуации фиксируют к панелям, монтируемым по вертикали. Крепление панелей на стыках обычно выполняют саморезами по древесине. Они обеспечивают необходимую прочность. Некоторые мастера предпочитают использовать не саморезы, а гвозди (понадобится специальный гвоздезабивной пистолет). После сборки каркаса укладываются перекрытия и деревянный брус. Осталось сделать крышу. Ее обустраивают также из СИП панелей. Специалисты советуют строить мауэрлат – это специальная конструкция для удержания стропильной системы. На последнюю после ее возведения монтируются изделия SIP.

На этом сборочные работы можно считать завершенными. Приступайте к прокладке электрической проводки и других инженерных коммуникаций, установке дверных и оконных конструкций. Отделку панелей внутри дома обычно осуществляют натуральными деревянными изделиями. Более бюджетный вариант – облицовка гипсокартонными листами. Снаружи отделку лучшего всего выполнять сайдингом. Крышу можно покрыть ондулином или популярной в наши дни металлочерепицей. Разрешается использовать и иные кровельные материалы.

На строительство небольшого жилого дома при помощи плит SIP у 2–3 человек уйдет не более 90–100 дней. Если возводится постройка в два этажа, сроки выполнения работ не увеличиваются. Но в этом случае придется привлекать еще несколько помощников для работы на высоте либо применять специальные подъемно-транспортные приспособления. Удачного вам строительства!

Дом из СИП панелей своими руками

В настоящее время приоритетным видом строительства является возведение домов из сип панелей. Несмотря на то, что строительный рынок предлагает большой выбор материалов, сип панели считаются наиболее эргономичными и выгодными. Построить дом из сип панелей своими руками можно всего за несколько месяцев. Именно за быстровозводимость и качество этот материал нашел свою популярность у многих слоев населения.

Сип панельное строительство

Сип панели очень часто называют сэндвич панелями из-за их схожести с одноименным бутербродом. Конструкция состоит из двух древесно-стружечных плит, между которыми находится пенополистирол. Благодаря прослойке из пенопласта достигается комфортная температура внутри строения. Сип панели прекрасно переносят перепады температуры. В таком доме тепло зимой и прохладно летом.

При выборе материала для дома следует внимательно отнестись к поставщику продукции. Только панели, выполненные в заводских условиях, могут отвечать всем технологическим стандартам. Для того, чтобы собрать конструкцию нужно специальное оборудование. Панель при склеивании должна находиться под прессом, чтобы избежать щелей и зазоров. Помещение должно быть сухим и проветриваемым.

Строительство с применением сэндвич панелей считается канадской технологией. Именно в Канаде появились первые быстровозводимые дома. Теперь они проверены временем и канадскими зимами. Поэтому применение данного материала в России оправдано.  Вы можете построить не только дачный домик из сип панелей, но и многоэтажный коттедж, складское или офисное помещение. Сэндвич панели прекрасно подходят для этих целей.

Строительство из сэндвич панелей

Многие люди мечтают о собственном жилье, но не имеют финансовых средств для приобретения. Постройка дома из сип панелей является хорошей альтернативой покупке дорого жилья. Каким образом можно самостоятельно построить такое строение, и при этом избежать ошибок? Сделать это легко, если соблюдать несколько правил.

  • Чтобы построить дом по канадской технологии без казусов, следует иметь хороший проект дома. Его можно сделать самостоятельно на основе типового проекта или заказать готовый, с учетом индивидуальных особенностей;
  • Заказать сэндвич панели под проект. На заводе каждую панель пронумеруют в соответствии с планом, что существенно облегчит монтаж и строительство домов из сип панелей своими руками;
  • Подготовить строительный участок. Вы значительно сэкономите финансы, так как вам не придется нанимать тяжелую технику для расчистки площадки и рытья котлована. Достаточно установить сборный фундамент из винтовых свай;
  • Сборка дома из сип панелей своими руками должна осуществляться в строгом соответствии с проектом. Только так можно достигнуть хорошего результата;
  • Одним из главных достоинств данного строительства является то, что крышу и полы можно делать из этих же панелей. Поэтому при разработке проекта следует учесть эти нюансы, чтобы не мучиться потом с установкой стропил;
  • Так как панели имеют гладкую и ровную поверхность, вы избежите черновой отделки. Можно уже на первых этапах строительства озаботиться покупкой обоев или других отделочных материалов.

Поэтапное строительство

Дом по канадской технологии своими руками должен начинаться с чертежа. Имея план, можно приступать к делу.

Как и любое строительство начинаем с установки фундамента. Сип панели достаточно легки, поэтому не требуют углубленного и тяжелого основания. Для того, чтобы построить сип дом можно использовать мелкозаглубленный, винтовой, монолитный, или столбчатый фундамент. Какое основание для своего жилья выберите вы, решать нужно самостоятельно, учитывая все нюансы не только финансовые, но и климатические.

Прежде чем поставить фундамент, размечаем участок согласно имеющегося чертежа. Затем вынимаем грунт примерно на 0,5 метра, и ширину вашего фундамента. Для хорошей устойчивости сыпем слой песка и щебня. Примерно по 0,1 метра. Предварительно грунт уплотняем. Устанавливаем опалубку, армируем и заливаем бетоном. Это будет мелкозаглубленный фундамент. Дача из сип панелей вполне может быть построена на таком основании;

  • Фундамент из винтовых свай наиболее экономичный способ. Они быстро монтируются. Винтовые сваи представляют собой стальные трубки, к которым приварены лопасти. Лопасть ввинчивается в почву, при этом одновременно ее уплотняя;
  • Монолитный фундамент подходит для подвижных почв и представляет собой бетонные плиты;
  • Фундамент, который состоит из отдельных столбов, называют столбчатым. И он гораздо дешевле монолитного. Так как столбы устанавливаются только на углах здания и стыковках комнат, для поддержки конструкции дома.

После установки фундамента приступаем к напольному покрытию. На основание дома укладываем гидроизоляцию (бикрост, рубероид). Затем устанавливаем брус, для обвязки. Его обязательно пропитывают антисептическим раствором. Стартовые доски на которые укладываются панели крепятся с помощью шурупов. Наружную сторону каждой панели пропитываем битумной мастикой и только после этого начинаем укладку по всему периметру дома, согласно плану. Укладка производится стык в паз. Затем скрепляется саморезами. После того как все панели собраны, с торцов здания они зашиваются досками и также запениваются монтажной пеной.

Сборка стен начинается с установки двух угловых панелей. Затем последовательно устанавливаются другие панели в обе стороны. Все выемки обрабатываются пеной. Весь монтаж контролируется строительным уровнем.

После возведения стен – приступаем к крыше. Стропильная система здесь не понадобится, так как сип панели могут выдерживать большие нагрузки. Сборка крыши осуществляется по такому же принципу, что и стены. Обычно крыши делают мандсардного типа. Во-первых, ее легко собрать, во-вторых, не нужно дополнительно утеплять, и наконец, теплая мансарда увеличивает полезную площадь дома. Очень важно помнить, что вся сборка осуществляется в строгом соответствии с планом дома. Заказав на заводе изготовителе готовый домокомплект, вы значительно упростите процесс. Так как все панели в этом случае будут пронумерованы.

Как видите, построить дом из сип панелей своими руками достаточно просто. Главное иметь терпение и соблюдать правила монтажа.

Строительство домов из СИП панелей своими руками
