Монтаж кровельных сэндвич-панелей | Блог прораба Олега Клышко

Здравствуйте, вы знаете, как правильно производить монтаж кровельных сэндвич-панелей? Делюсь своим опытом и если вы монтажник со стажем, то буду рад вашим дополнениям в комментариях.

В последние несколько лет я работаю в общестрое и приходиться сталкиваться с различными видами работ. Но бывает смена деятельности, допустим один год строишь здание или склад, а следующий год укладываешь промышленный трубопровод. Спустя год забываешь допуски и порядок производства по отдельным видам раб на зданиях.

И если на новом объекте попадается бригада, где нет ни одного рабочего, который делал монтаж кровельных сэндвич панелей, приходится вспоминать, как делали на объектах, которые строил несколько лет назад, смотреть технологические карты, снипы и показывать рабочим, как надо делать.

Техническую информацию как правильно монтировать сэндвичи не трудно найти, достаточно обратится к их производителю и они вам предоставят полный каталог с технологией монтажа сэндвичей, с разбором узлов креплений окон, дверей, вентиляции, стык конька и так далее.

В принципе в этих каталогах можно найти все ответы о том, как правильно монтировать и больше нигде не надо ничего искать. Достаточно на руках иметь раскладку панелей из проекта и техническую информацию производителя. На этом можно статью и закончить, но есть моменты, на которые я бы хотел обратить внимание.

На новом объекте мы монтируем сэндвичи Самарского завода «Электрощит» технологию монтажа в pdf мне предоставили. В этом документе всё подробно расписано и показаны различные узлы крепления как кровельных, так и стеновых сэндвич-панелей.

Но один вопрос так и остался для меня не раскрытым, как правильно крепить кровельные сэндвич-панели. Куда вкручивать саморез в верх волны или низ? В разных каталогах показано по разному, например в технологической инструкции RUKKI и «Металпрофиль» показано, что саморез вкручивается на гребне волны, а в документе “Электрощит» по низу.

Если вам нужны технологические инструкции по монтажу сэндвич-панелей от производителей, то 3 инструкции можно СКАЧАТЬ=>>

На объекте в Кстово кровельные панели крепили на гребне волны кровельной панели, на новом объекте рабочие начали крепить по низу, со мной не советовались. Когда я спросил, почему решили так крепить, то оказалось, что один из вновь прибывших рабочих укладывал кровельные панели в Москве и везде они крепили по низу.

Я считаю, что правильнее вкручивать саморез на гребне, так как меньше воды на этом участке скапливается, чем по низу. Может в этом ничего страшного нет, ведь кровельные саморезы используются с резиновой шайбой, благодаря которой вода не будет протекать внутрь панели.

Все начинается с проекта, в нем должна быть схема раскладки кровельных сэндвич панелей, в которой указаны размеры, номера и положение их на крыше. По этому проекту завод и делает панели.

Часто с завода на объект приходят панели с нумерацией по проекту, здесь все просто с раскладкой. Реже панели приходят только с размерами, тогда приходиться высчитывать куда, что идет.

Важный момент, о котором не стоит забывать и держать на контроле это выгрузка и хранение панелей на стройплощадке. При разгрузки панели легко можно помять или сломать, достаточно положить их на неровню поверхность или зацепить стропами без подложек, тогда края панелей замнутся.

Рабочие ни за что не отвечают и если они при выгрузке сломают или помнут панели, то будет отвечать за это руководитель. При разгрузки панелей заранее определитесь с местом на стройплощадке, откуда можно было бы сразу монтировать их.

У меня был случай, когда заказчику не нравилась помятая панель и заставляли менять. Фирма за новую панель платила из своего кармана.

Первая панель укладывается с кровельным замком наружу здания, который потом обрезается. С укладкой первой панели не стоит торопиться надо ее выверить относительно осей здания, если ее положить не ровно, то пойдет смещения всех панелей.

Перед монтажом панелей на кровельные прогоны укладывают уплотнительную терморазделяющую полосу для снижения воздухопроницаемости и звуковой вибрации.

Монтаж кровельных сэндвич-панелей ведется снизу верх, чтобы торцевые стыки панелей не препятствовали течению воды. Следующая торцевая панель укладывается с на хлёстом 200 мм на первую. Перед тем как ее уложить металлический низ панели подрезается на 20см от края и утеплитель удаляют.

На хлёст 20 сантиметров мы не сами придумали, а взяли из чертежей и технической инструкции. В чертеже раскладки кровельных панелей объекта была ссылка на номер узла технической инструкции “Электрощит» по которому следовало делать торцевое примыкание кровельных панелей.

Так же по технической инструкции следует за герметизировать кровельные замки для предотвращения попадания влаги в утеплитель кровельных панелей.

По технологической информации производителя панелей необходимо кровельные замки заклепать с шагом 300-500 мм по всей длине. У меня на объекте на сегодняшний день бригада только накидала панели на здании, с которого веду фоторепортаж и не заклепали кровельные замки, как сделаем, покажу в следующей статье.

Насколько должны выступать края кровельных сэндвич-панелей относительно здания следует смотреть по чертежам, в моем случае по трем сторонам на 100 мм и со стороны слива воды на 300мм, крыша на здание односкатная.

С какими трудностями столкнулись при монтаже

Не совсем было понятно, как подымать кровельные панели длиной 7 и 9 метров на крышу. Некоторые панели уже были деформированы при выгрузке на строительную площадку, при подъеме панелей одними мягкими стропами, края заминались.

Кроме замков для стеновых панелей никаких приспособлений на площадке не было. Выход из положения нашли простой, взяли широкие доски и подложили их под стропы.

Подрезку стыков торцевых панелей делали на земле. Как выше было сказано, надо было подрезать 200 мм, но перед тем как подрезать панель мерили на крыше расстояние от края на хлеста до уложенной панели, были расхождения в 2-5см.

Я не был уверен, что первую панель положили четко по осям и боялся смещения, относительно кровельного прогона, на котором стыкуются панели.

Немного нарушили технологию укладки, кровля состоит из двух рядов панелей и по инструкции необходимо укладывать 1 ряд, из 2-х панелей, с наименьшей стороны здания, потом второй и так далее.

Мы решили подрезку панелей оставить на потом и прогнать первый ряд по длиной стороне, а потом гнать уже с подрезкой ряд. В чем принципиальной различие укладки и почему по инструкции требуют укладывать именно в таком порядке, я не понял. Кровельные замки при любой раскладке перекрывают предыдущий ряд.

Буду рад вашим комментариям или дополнениям по теме монтаж кровельных сэндвич-панелей.

PS. Спустя несколько месяцев, после дождей выяснилось, что крыша протекает в некоторых местах, причина не были закручены до конца кровельные саморезы. Надо было их вкручивать в гребень волны кровельных панелей, тогда никаких протечек не было бы.

С уважением Олег Клышко

технология для стен и кровли

Технология монтажа сэндвич-панелей включает определённые этапы, точное соблюдение которых является гарантий возведения надёжного строения. Предлагаем познакомиться с правильным порядком действия, чтобы вы смогли качественно выполнить монтажные работы при строительстве быстровозводимого здания.

Монтаж сэндвич-панелей требует соблюдения определённых правил
ФОТО: i5.photo.2gis.com

Читайте в статье

  • 1 Что нужно сделать перед монтажом сэндвич-панелей
    • 1.1 Подготовка основания
    • 1.2 Монтажная резка и сверловка панелей
    • 1.3 Разметка мест для установки
  • 2 Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками
    • 2.1 Подъём панелей и установка в проектное положение
      • 2.1.1 Продольный стык
      • 2.1.2 Поперечный стык
    • 2.2 Крепление
    • 2.3 Монтаж фасонных элементов
  • 3 Монтаж кровельных сэндвич-панелей: последовательность действий
    • 3. 1 Подъём панелей и укладка в проектное положение
      • 3.1.1 Поперечный стык
      • 3.1.2 Продольный стык
    • 3.2 Крепление
    • 3.3 Монтаж фасонных элементов
  • 4 Особенности монтажа панелей повышенной огнестойкости

Что нужно сделать перед монтажом сэндвич-панелей

Эксплуатационные характеристики возведённого строения зависят не только от качества монтажа, но и подготовительных работ. Если изначально основание было подготовлено неправильно, разметка нанесена неточно, сформировать прочное и надёжное соединение будет сложно. Ознакомьтесь с нюансами подготовительного этапа, чтобы избежать типовых ошибок, не тратить зря время и не увеличивать стоимость строительства.

До начала монтажа выполняются подготовительные работы
ФОТО: proroofer.ru

Подготовка основания

Некоторые современные сэндвич-панели допускают установку без использования каркаса. Такие изделия сами являются несущими, что значительно упрощает выполнение монтажных работ, так как достаточно просто правильно залить фундамент. Если решено отдать предпочтение сэндвич-панелям, которые не являются самонесущими, надо правильно подготовить основание:

  • у фундамента отклонение по горизонтали не должно превышать 3 мм;
  • вертикальные и горизонтальные профили должны располагаться таким образом, чтобы расстояние между ними было на 10 см меньше габаритов устанавливаемых элементов. Это позволит беспрепятственно установить и закрепить даже широкие панели и декоративные экраны;
  • деревянные направляющие должны быть обработаны антипиренами и антисептическими составами для увеличения срока службы.
Основание должно быть тщательно подготовлено
ФОТО: market-mtk.ru

Монтажная резка и сверловка панелей

Прежде чем приступить к разметке сэндвич-панелей, следует убедиться, что все поставленные изделия имеют аналогичные характеристики. Внимания заслуживает цвет и размер отдельных элементов. После этого поверхность материала очищают от имеющихся загрязнений и размечают, ориентируясь на проектную документацию. Для этого следует воспользоваться специальным маркером либо фломастером.

Разрезать сэндвич-панели в размер следует обязательно в СИЗ из-за риска травмирования. В качестве инструмента можно использовать электролобзик с мелкими зубьями, либо обычную ножовку по металлу. От использования плазменной резки либо шлифмашинки следует отказаться из-за риска воспламенения утеплителя и потери металлическими элементами коррозионных свойств. Работы выполняют при температуре воздуха +5ºС и выше. Это исключает скалывание пластиковых деталей.

Если в качестве опорной поверхности выступает бетон либо дерево, на сэндвич-панелях предварительно просверливают крепёжные отверстия. Для их формирования используется обычная дрель. При этом вся стружка, образующаяся при механической обработке, должна оперативно удаляться с поверхности монтажных элементов.

Сэндвич-панели следует правильно отрезать в размер
ФОТО: paneli-s.ru

Разметка мест для установки

После проверки правильности пространственного расположения элементов каркаса и их размерной точности, с поверхности основания удаляют скопившуюся грязь. При необходимости, повторяют обработку для увеличения срока службы. После этого наносят разметку согласно проектной документации.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансов
ФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличаться
ФОТО: km812.ru
Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик
Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другу
ФОТО: minikrane.ru

Внимание! Добиться плотного прилегания позволяют специальные прижимные устройства, однако ударный метод воздействия категорически запрещён.

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:


Watch this video on YouTube

Крепление

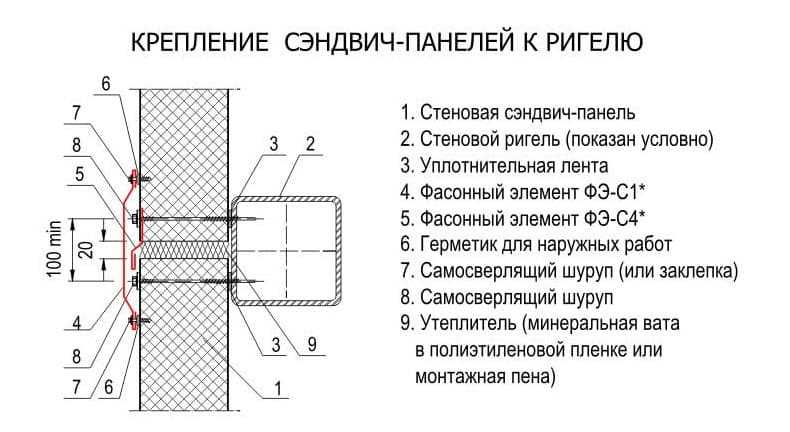

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёж
ФОТО: edelveis72. ru

Внимание! Для формирования прочного и надёжного соединения шурупы следует располагать под прямым углом к фиксируемой сэндвич-панели.

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:


Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строения
ФОТО: 9234022.ru

Монтаж кровельных сэндвич-панелей: последовательность действий

Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании “Дом Премиум”

Задать вопрос

“Монтаж кровельных сэндвич-панелей производится в том случае, если уклон кровли не превышает 7º.

“

Тщательное соблюдение технологии является обязательным при выполнении монтажа
ФОТО: rusolymp.ru

Подъём панелей и укладка в проектное положение

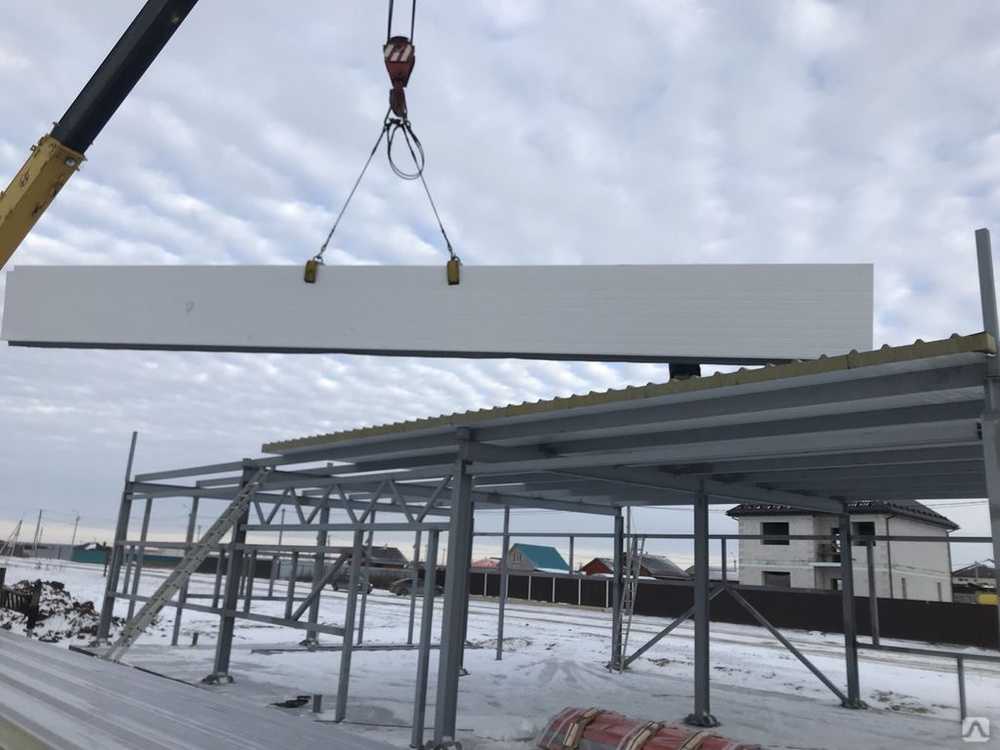

Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.

Внимание! При подъёме панели нельзя допускать повреждения замков и нарушения целостности полимерного покрытия.

Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата

Для подъёма сэндвич-панелей используется специальное оборудование
ФОТО: static.tildacdn.com
Поперечный стык

Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.

Поперечная стыковка элементов
ФОТО: mpcomm. ru
Продольный стык

Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.

Стык требует тщательной герметизации
ФОТО: pmstroi.ru

Крепление

Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.

Все элементы следует надёжно зафиксировать
ФОТО: sandwich-panel.by

Монтаж фасонных элементов

С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.

Доборы обеспечат достаточный уровень герметичности
ФОТО: rsp.spb.ru

Особенности монтажа панелей повышенной огнестойкости

Для обеспечения требуемых эксплуатационных характеристик формируемой поверхности, зазоры в местах соединения панелей и конструкций заполняются минеральной ватой. Замковые соединения закрываются нащельниками с обеих сторон. Плотность используемого утеплителя должна быть больше 125 кг/м³. Толщина фасонных элементов – более 0,5 мм. Крепёж следует располагать максимум через 30 см.

Делитесь в комментариях, приходилось ли вам монтировать сэндвич-панели. Какую технологию вы использовали?


Watch this video on YouTube


Watch this video on YouTube


Watch this video on YouTube
