В последнее время одним из самых распространенных строительных материалов считаются сэндвич-панели, которые отличаются не только сравнительно низкой стоимостью, но и легкостью в производстве и монтаже.

Материал пользуется большой популярностью за счет своей практичности, огнеупорности, низкой теплопроводности и, конечно же, эстетического вида. И, что немаловажно, установка сэндвич-панелей занимает гораздо меньше времени, чем сооружение зданий из дерева, кирпича или бетона.

Технология строительства из сэндвич-панелей

Строительство помещений из современных многослойных плит происходит в несколько этапов. Секрет прочности и долговечности постройки – это ответственный подход к составлению чертежей и схем будущего помещения. Во время проектировки здания определяется вид несущей конструкции, размеры, цвет и фактура сэндвич-панелей, а также способ установки. К тому же на сайте Dekor можно найти рекомендации специалистов по перевозке и монтажу материала.

Чтобы установить сэндвич-панели, сначала нужно подготовить каркас. Он может быть сделан из любого материала: дерево, бетона или металла. Благодаря легкости и прочности плит, технология монтажа сэндвич-панелей не требует возведения массивного фундамента – требуется лишь выровнять и утрамбовать площадку. В зависимости от проекта у здания может быть небольшой цоколь, изготовленный из бетона. Затем устанавливаются направляющие каркаса, обработанные для прочности антикоррозийными и герметичными составами. С помощью специальных винтов или дюбелей на них осуществляется монтаж сэндвич-панелей, с которых уже удалена защитная пленка.

В зависимости от высоты здания и расстояния между несущими каркаса, выбирается горизонтальный или вертикальный способ установки, чтобы получилось как можно меньше отходов от нарезки готовых плит. И в том, и в другом случае монтаж начинается с нижнего яруса. Для надежности и защиты от деформации, все стыки и швы между панелями обрабатывают силиконовыми герметиками или закрывают угловыми профилями.

После установки сэндвич-панелей в готовые стены вставляют окна и двери, проемы оформляются специальными карнизами, изготовленными из металла или пластика. С помощью монтажной пены или утеплителя устраняются зазоры между плитами, предотвращая образование «мостиков холода». Завершающий шаг – крепление кровельных панелей. Выбор способа зависит от угла наклона крыши. Покрытие может монтироваться несколькими рядами внахлест или же цельными листами. Места соединения надежно обрабатываются гидроизоляционными составами.

В чем секрет?

На первый взгляд, технология монтажа сэндвич-панелей кажется простой, особенно тем, у кого есть минимальный опыт в строительстве. Однако здесь кроется множество тонкостей. К примеру, раскройку плит необходимо производить в защитном респираторе: волокна минеральной ваты, попав в дыхательные пути, могут вызвать аллергическую реакцию.

Также не стоит выполнять работы по монтажу сэндвич-панелей в туманную или влажную погоду, чтобы утеплитель не впитал воду и не потерял полезные свойства.

Несмотря на то, что плиты являются прочным материалом, способным выдержать большие нагрузки со стороны внешних факторов, полимерное покрытие легко повредить при неаккуратной транспортировке, обрезке и любых других операциях. Поэтому монтаж сэндвич-панелей стоит доверить команде профессионалов, способных быстро и качественно выполнить все работы по строительству здания.

Профессиональный монтаж сэндвич-панелей

Некоторые объекты реализованные нашей компанией по данной технологии:

Строительство комплекса для содержания индейки ЗАО “Краснобор”

Строительство птицефабрики “Труд”

Строительство убойного цеха для птицефабрики “Труд”

Строительство комплекса для КРС

Строительство низкотемпературного склада

Строительство складского терминала

Строительство холодильных камер для пищевого производства

Строительство холодильных камер для логистического комплекса



Для того чтобы здание отвечало предъявляемым функциональным требованиям и эксплуатационным показателям необходимо не только правильно подобрать тип сэндвич панели, но и грамотно осуществить монтаж, учитывая взаимодействие с другими элементами ограждающих конструкций здания.

От правильности их установки зависит прочность конструкции, степень теплоизоляции и влагостойкости. Малейшее отклонение в процессе установки панелей может негативно сказаться на эксплуатационных свойствах здания и потребовать дополнительных трат на исправление ошибок.

Команда «РСК-СПб» состоит из у квалифицированных специалистов, которые прошли специальное обучение и имеют большой опыт по оказанию услуг монтажа сэндвич-панелей. Знание современного рынка композитных материалов позволят нам подобрать сэндвич-панели наиболее подходящие для строительства вашего объекта.





Сэндвич панели монтируют на стальные, бетонные или деревянные конструкции. Работать с ними легко, если знать основные правила монтажа. Справиться с работой могут 2-3 человека, с наименьшими затратами усилий и использованием минимального количества дополнительного оборудования. По видам сэндвич панели делятся на стеновые и кровельные.

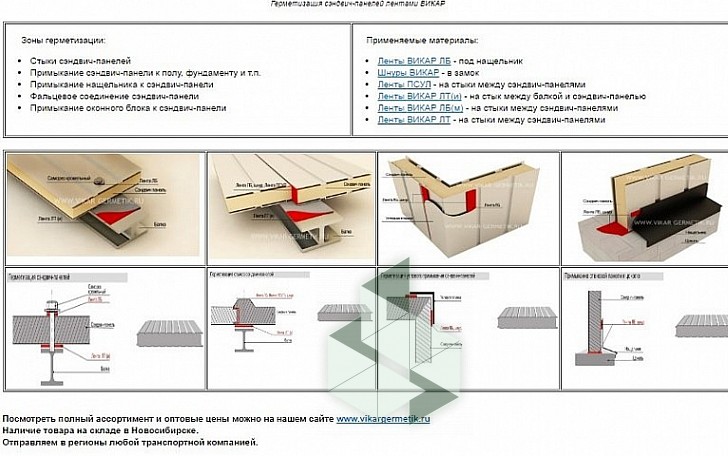

Для крепления панели  используются специальные самосверлящие шурупы,крепежные винты или специальные застежки. Основная задача при монтаже сэндвич-панелей –  это качественное соединение панелей. От качества стыков, зависит очень многое: прочность соединения конструкции,  отсутствие зазоров, в который будет приникать холодный воздух и влага в утеплитель. В последствии, места стыков при необходимости могут закрываться фасонным элементом. Сэндвич-панели, кстати, как правило, изменяют свои размеры в зависимости от тепловых колебаний температуры, поэтому необходимо учитывать эту особенность и заострить вниманием на качественной подгонке углов, стыков и швов, чтобы избежать деформации всей монтируемой конструкции.  Швы и стыки могут быть дополнительно заполнены герметизирующей мастикой, набивкой из полиуретана, неопрена или пенополиуретана.



Строительство с применением сэндвич-панелей

Экономическое превосходство использования сэндвич панелей в строительстве было отмечено, начиная с середины 60-х годов прошлого века.

За последний пять лет количество объектов, при строительстве которых используется сэндвич панели, значительно увеличилось. С внедрением принципа бережливого производства и энергоэффективных концепций композитные элементы играют все более важную роль. Причина этому проста. Сэндвич-панели имеют отличные теплоизоляционные качества, что по завершению строительства делает эксплуатацию объекта более энергоэффективной и экологичной. Наряду с альтернативными строительными материалами,  использование сэндвич-панелей является наиболее выгодным благодаря более низкой стоимости, долговечности, возможности круглогодичного монтажа, более безопасного производства работ. За счет малого веса сэндвич-панелей значительно уменьшается нагрузка на фундамент, тем самым снижая затраты на строительство фундамента одновременно позволяя сократить срок строительства объекта и минимизировать затраты.  Плюс ко всему гибкость материала, легкость формирования и обработки позволяют воплощать смелые дизайнерские идеи без ущерба качеству.



Благодаря своим универсальным свойствам, сфера применения сэндвич-панелей практически не ограничена. Композитные материалы широко используются в любой производственной отрасли, а также, и в жилом строительстве, например, при монтаже каркасных домов.

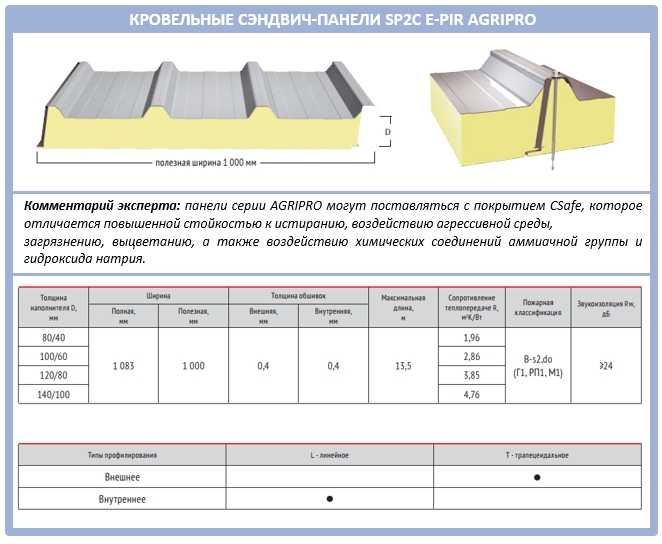

Структура сэндвич панели

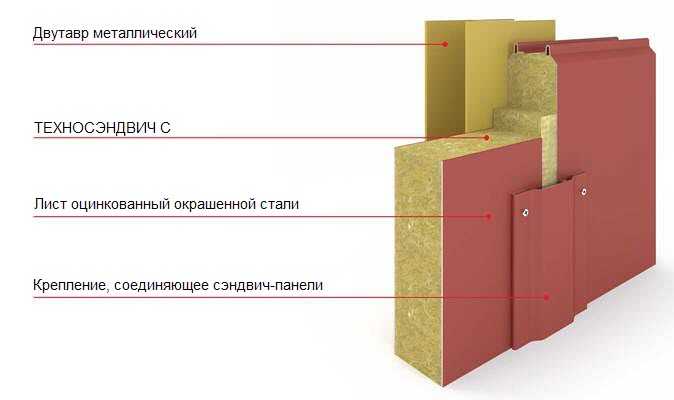

Конструкция сэндвич панели состоит их трехслойных элементов, внутри которых теплоизоляционный слой который изготовлен из современных, высокоэффективных теплоизоляционных материалов, таких как пенополиуретан или минеральная вата на основе базальтовых волокон. Наружная поверхность листов может быть плоской, слегка рифленый или со значительным рельефом (например, для крыш или декорирования фасада).

Поверхность  сэндвич-панели выполнена из прочных стальных оцинкованных листов и  покрыта с обеих сторон специальным защитным полимерным слоем, обладающим высокой стойкостью к истиранию и  погодным условиям. Поверхность может быть окрашена в любой цвет, или иметь узор, имитирующий другие материалы, например, такие как древесина или мрамор.



 Сегодня, сэндвич-панели успешно применяются в следующих областях:

• Пищевая промышленность
• Промышленные здания
• Коммерческие здания
• Офисные и торговые площади
• Холодильные склады
• Спортивные комплексы
• Фармацевтические производства
• Агро-промышленные комплексы
• Птицефабрики
• Предприятия молочной промышленности
• Предприятия мясной промышленности
• Склады для хранения зерна и овощей
• Овощехранилища
• Зернохранилища
• Фруктохранилища
• Жилое строительство

В зависимости от назначения будущей постройки используют панели с различными свойствами верхнего покрытия, защитных пленок и наполнителя. Например, для таких отраслей как химическая, добывающая, перерабатывающая и металлургия наиболее подходящими будут панели с повышенной жизнестойкостью, с более толстым  полимерным покрытием облицовки сэндвич-панелей и улучшенными антикоррозийными свойствами, приспособленными к воздействию агрессивных сред. Для пищевого производства, холодильных складов и хранения медикаментов, санитарных комнат требуются панели с повышенными требованиями к санитарным условиям и устойчивые к дезинфекции. Агро-промышленная отрасль, требует использование сэндвич-панелей с совершенно другими свойствами. Влажность в помещениях для содержания крупного рогатого скота, птиц и свиней, а также хранилищ для зерна и овощей сравнима по показателям влажности бассейна, поэтому и отделочный материал должен удовлетворять современным требованиям по теплоизоляции и защиты от влажности,  быть устойчивым  к биологически агрессивной среде, образуемой в результате жизнедеятельности  животных, и обеспечивать легкость санитарной обработки.

Правильный подбор сэндвич панелей – это гарантия долговечности и как следствие экономическая выгода.

Преимущества сэндвич-панелей

В течение нескольких десятилетий, сэндвич-панели успешно используются при строительстве быстровозводимых зданий, это обусловлено рядом преимуществ:

• Быстрая установка и простота в монтажа в любое время года
• Легкий вес
• Удобная транспортника
• Хорошие теплоизоляционные свойства
• Герметичность стыков
• Различные вариации цветовых решений
• Возможность вертикальной и горизонтальной установки
• Надежные механические характеристики
• Хорошие звукоизоляционные характеристики
• Хорошие гигиенические свойства
• Пожаробезопасность
• Экологичность
• Отсутствие реакции в агрессивной среде
• Срок службы более 25 лет
• Большой выбор цветовых решений

Комбинация сэндвич-панелей с деревянным каркасом

Фото предоставлено С. М. Wilson & Co. Clarendale из сообщества пожилых людей Сент-Питерс, которое в настоящее время строится в Сент-Питерс, штат Миссури. Майкл Андресен

Майкл Андресен

Архитектор проекта в Drury Development Corporation

Опубликовано 16 января 2019 г.

+ Подписаться

Сэндвич-панель представляет собой сборное строительное изделие, состоящее из слоев. Распространенными сэндвич-панелями в деревянном каркасе является система ZIP. Панели на молнии состоят из нескольких слоев: встроенная непрерывная изоляция; инженерная деревянная обшивка; заводской воздухо-водяной барьер. На выбор доступны несколько панелей различной толщины, что позволяет вашей проектной группе удовлетворить различные требования к конструкции и изоляции как для стен, так и для крыш. Система ZIP включает специальную ленту для гидроизоляции (черные швы на фото), изготовленную из акрилового клея. Этот тип клея создает воздухонепроницаемое и водонепроницаемое уплотнение на стыках панелей и стенных проходах.

В сочетании с панельным деревянным каркасом строительные проекты могут рассчитывать на быстровозводимую оболочку здания, изначально более устойчивую к атмосферным воздействиям, чем традиционные системы ограждающих конструкций. Полностью приклеенный воздухо-водяной барьер устраняет риск ослабления строительной пленки в ветреную погоду, обеспечивая постоянную защиту от непогоды, а также придавая более чистый вид во время строительства. Несколько строителей, с которыми мы работали, считают, что риск разрушения ZIP-панелей при длительном воздействии погодных условий меньше. Это выгодно для крупных поэтапных строительных проектов.

Примечания к дизайну:

• Убедитесь, что тип панели подходит для работы. Попросите вашего инженера-строителя просмотреть данные о продукте. Существует несколько вариантов панелей, каждый конкретный продукт имеет уникальные значения сдвига и отчеты об испытаниях конструкции.
• Дважды проверьте детали корпуса здания. Подтвердите толщину каждого типа панели, рассматриваемого для проекта, и проверьте различные толщины на наличие конфликтов с деталями конструкции.
• Ознакомьтесь с применимыми нормами и четко отметьте близость к противопожарным стенам. В местах, близких к противопожарным стенам, может потребоваться негорючая обшивка в пределах 4 футов-0 дюймов от противопожарной стены. Сэндвич-панели, такие как система Zip Wall, могут не соответствовать требованиям кодекса для таких ситуаций.
• Запатентованные гидроизоляционные ленты могут иметь особые требования к температуре для установки. Работайте со своим строителем и местными представителями продукции, чтобы определить любые ограничения, связанные с конкретным климатом вашего проекта.
• Подобно значениям характеристик конструкции, каждый конкретный тип панели будет иметь уникальное значение R-Value. Чтобы убедиться, что вы выбрали правильную панель для работы, начните с изучения требований энергетического кодекса для непрерывной изоляции.
• Оцените гибридные подходы, такие как сочетание ZIP-системы со структурно-изолированными панелями (SIP).

Использование сэндвич-панелей имеет ряд преимуществ. Компания Vessel рекомендует заинтересованным сторонам оценивать сэндвич-панели и методы доставки панелей на ранней стадии процесса проектирования для потенциальной экономии затрат на строительство и времени. Пожалуйста, помните, что точное влияние панельного строительства будет варьироваться от проекта к проекту; лучшее решение для последнего проекта может оказаться не лучшим подходом для следующего проекта.

Ресурсы:

-система

Метод установки профессиональных сэндвич-панелей для чистых помещений (технические чертежи установки Wiskind) Поставщики

Процесс установки панели чистых помещений выглядит следующим образом:

1. Строительные критерии → 2. Измерение и размещение →3. Установка стрелы →4. Монтаж т-образного алюминия →5. Установка геосинклинали →6. Монтаж крыши →7. Монтаж стеновых панелей чистых помещений →8. Установка аксессуаров →9. Вырезание отверстий →10. Установка дверей и окон для чистых помещений →11. Уплотнение для чистых помещений

Как установить сэндвич-панели для чистых помещений?

1. Стеновые панели для чистых помещений должны быть установлены аккуратно в соответствии с линией чертежа конструкции. Угол должен быть соединен вертикально, чтобы предотвратить наклон и скручивание стеновой панели. Отклонение перпендикулярности сэндвич-панелей для чистых помещений не должно превышать 0,15 %.

2. Очистите землю и установите U-образный паз в основании с тем же горизонтальным размером, что и установка линии, и закрепите его с помощью распорных болтов M8 с расстоянием между болтами 500 мм (узел показан ниже).

3. После установки стеновой панели для чистых помещений , зазор шва должен быть одинаковым, а погрешность зазора каждой панели не должна превышать 2 мм, а поверхность положительного давления должна быть равномерно герметизирована герметиком, который должен быть ровная и гладкая, чуть ниже поверхности пластины, без неровностей и примесей.

4. Электрическая распределительная коробка на стеновой панели чистого помещения , панель управления и различные отверстия, через которые проходит трубопровод, должны быть расположены правильно, с аккуратными краями, герметичными, чистыми, обеспыленными и герметизированными негорючими или негорючими материалами. -горючие материалы.

5. Зарезервированное отверстие для установки двери чистого помещения и окон должно соответствовать конструктивным требованиям и должно быть гладким, герметичным, чистым и свободным от пыли.

6. Перегородка должна быть установлена ​​прочно, а положение, количество, спецификация, способ соединения и антистатический метод закладных деталей и соединительных деталей должны соответствовать конструктивным требованиям.

7. Настенная пластина должна быть установлена ​​вертикально, ровно и в правильном положении. Меры против растрескивания должны быть приняты на стыке с потолочная панель для чистых помещений и соответствующая стеновая панель для чистых помещений.
