Раздвижная система остекления Provedal (Проведал)
Provedal (Проведал) – это раздвижная система алюминиевых оконных профилей испанского производства. Самая популярная сфера применения на российском рынке в качестве холодного остекления на балконе или лоджии. Заказать и установить оконную систему Provedal следует только в том случае, если для данной площади не требуется теплоизоляции. Это только холодный вариант остекления, потому что алюминий имеет низкую теплопроводность.
Раздвижная конструкция Provedal в сборе
Трёхстворчатая раздвижная конструкция из алюминиевых профилей системы Provedal
Что такое система «Проведал»
Это алюминиевый профильный каркас, имеющий 2-е или 3-и направляющие, по ним перемещаются оконные створки. В случае необходимости, они могут фиксироваться специальными ограничителями. В конструкции с тремя направляющими есть возможность открытия всех створок одновременно.
В системе имеется водосток в виде дренажа, что не позволяет влаги задерживаться внутри.
Остеклённая лоджия в корабле, в доме 600 серии
Произведено остекление лоджии длинной 2.7 метра, с применением системы Provedal в доме 600 серии, в корабле
Направляющая вблизи
Двухполозная рельса, нижняя направляющая системы Provedal со створкой вблизи
Чертежи профилей раздвижной системы Provedal
Чертёж верха раздвижной двухполозной конструкции
Показана верхняя направляющая, её крепление к потолку и установленные створки.
Чертёж среза раздвижной конструкции
Показаны верхняя и нижняя направляющая конструкции и установленные в неё створки.
Элементы коробки
Рисунки элементов коробки раздвижной системы.
Раздвижной угол
Чертёж профиля раздвижного угла системы provedal. Только тупые углы.
Угол 90 градусов
Чертёж угла 90 градусов системы Provedal, цельного, алюминиевого.
Раздвижная труба
Раздвижная труба системы Provedal, для больших возможностей угловых соединений
Схема соединения створок и стык с коробкой
Чертёж соединения рам внутри конструкции и примыкание к стойкам коробки
Соединение двух раздвижных окон
Показан узел, стык двух коробок раздвижных конструкций системы Provedal
Схема сборки раздвижного окна системы Provedal
Схема, чертёж сборки раздвижного окна системы Provedal с пояснениями
Сфера применения профилей Provedal
Помимо остекления балконов и лоджий алюминиевую систему «Проведал» устанавливаются в качестве межкомнатных перегородок в жилых помещениях или офисах, а также в качестве перегородок в зимние сады.
Наша компания давно и активно работает с системой холодного алюминиевого остекления «Проведал». За это время мы наработали большой опыт, а система отлично адаптировалась к реалиям российского рынка. Наши цены лучшие на рынке, благодаря хорошему объему заказов. Если вам нужно быстро, качественно, красиво и недорого остеклить балкон или лоджию, смело заказывайте систему «Проведал» в нашей компании.

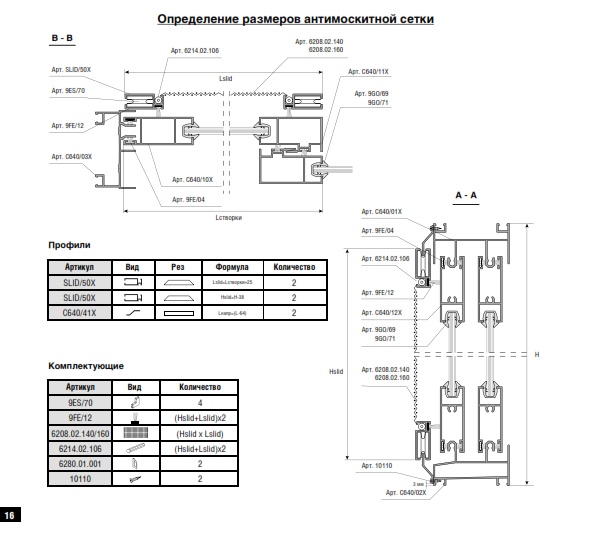

Москитная сетка системы Provedal
Раздвижная москитная сетка системы Provedal, из алюминия
Статьи по теме
Алюминиевое остекление балконов
Холодное остекление балкона
Остекление балконов и лоджий в Санкт-Петербурге!
Монтаж окон из алюминиевого профиля
Главная Статьи Монтаж окон из алюминиевого профиля
Окна из алюминиевого профиля применяются в строительстве достаточно давно.
Популярность алюминий приобрел благодаря его использованию в «холодном» остеклении — теплопроводность металла достаточно высокая и утечка тепла из помещения сквозь рамы полностью нивелировала эффект от установки стеклопакетов.
В последние годы появились многокамерные профили, предназначенные для теплого остекления. По своим параметрам они не уступают деревянным и металлопластиковым (ПВХ) конструкциям. Теплопроводность металлической рамы удалось значительно снизить не только благодаря наличию воздушных камер, но и установкой специальных полимерных прокладок. Изготовляются они из полиамида, нейлона, пропилена и других экологически безопасных материалов, по прочности и долговечности не уступающих алюминию.
Но и холодный профиль без термовставок не утратил актуальности — он широко применяется при
- остеклении фасадов;
- неотапливаемых лоджий и балконов;
- промышленных цехов;
- складов;
- изготовлении витражных конструкций;
- внутренних перегородок и дверных рам.
Конструктивно алюминий отличается от дерева и ПВХ, поэтому и монтаж конструкций из металлического профиля имеет свои особенности.
Несмотря на отличия, монтаж алюминиевых окон имеет много общего. Начинается установка окна с расчистки и подготовки проема.
- Сначала производится демонтаж старой рамы и полное удаление пыли и мусора. При необходимости периметр проема можно промыть и просушить строительным электрофеном или дождаться естественного полного высыхания.
- Рама монтируется как и в окне из ПВХ — со снятыми створками. При установке необходимо следить за соблюдением вертикальных и горизонтальных уровней — малейший перекос приводит к сложностям с установкой остальных деталей окна и невозможности точной регулировки. После выравнивания рама фиксируется деревянными или пластиковыми клиньями с таким расчетом, чтобы профиль не прогибался. Между внешним краем рамы и стеной необходимо оставить зазор шириной не менее 0,5 см.
- Если зазор получился шире 1 см, то необходимо использовать усилительную пластину, которая крепится к стенкам проема дюбель-гвоздями. Закрепляется рама при помощи анкерных креплений или саморезов, в зависимости от материала стены. Отверстия в раме просверливаются заранее, чтобы метиз вошел в стену ровно. При затяжке крепежа нужно следить, чтобы рама не деформировалась — алюминий не отличается большой прочностью и профессиональная дрель или перфоратор вполне могут вдавить головку крепежа в плоскость рамы.
- После закрепления рамы зазор между ней и стеной герметизируется монтажной пеной, начиная снизу вверх. Перед началом запенивания стену необходимо увлажнить — полиуретановые герметики лучше полимеризуются на влажной поверхности. После застывания пены (обычно спустя 2 часа) выбиваются клинышки и образовавшиеся отверстия тоже заполняются той же пеной. После окончательной полимеризации выступившая за срез рамы пена срезается монтажным ножом.
- Установка отлива и подоконника производится по той же технологии, что и на окнах ПВХ. При установке отлива обязательно используется прокладка из паропроницаемой ленты, идущая по монтажному шву. Стык герметизируется. Подоконник монтируется под небольшим наклоном и заводится под раму. Стыки тоже запениваются.
Закрепляется рама при помощи анкерных креплений или саморезов, в зависимости от материала стены. Отверстия в раме просверливаются заранее, чтобы метиз вошел в стену ровно. При затяжке крепежа нужно следить, чтобы рама не деформировалась — алюминий не отличается большой прочностью и профессиональная дрель или перфоратор вполне могут вдавить головку крепежа в плоскость рамы.
Стык герметизируется. Подоконник монтируется под небольшим наклоном и заводится под раму. Стыки тоже запениваются.Если окна доставлены на объект в собранном состоянии и затем разбирались на составные части, то необходимо пометить, где какой штапик, ролик или направляющие находились до демонтажа. Это упрости сборку и поможет не допустить ошибок, особенно в случае самостоятельной установки конструкции.
