Монтаж водосточной системы своими руками металлпрофиль: Монтаж водостока «Металл Профиль» для крыши своими руками

Содержание

Инструкция по монтажу водостоков

В первую очередь, нужно рассчитать количество выпускных воронок и диаметр желобов. При расчете следует исходить из длины ската, площади и конфигурации крыши. Руководствуйтесь простой формулой: сколько углов крыши, столько и воронок. Но если при значительной площади крыши углов немного, то воронок потребуется больше, как и других комплектующих.

Устанавливаем держатели желобов

Отмечаем на нижней части обрешетки места установки держателей. Расстояние между ними не должно превышать 10 м (т.е. не более 10 метров желоба на одну водосточную трубу). Желоб можно отпилить до требуемой длины. Рекомендуемое расстояние между держателями – 40-50 см, угол уклона желоба – до 5 мм на каждый метр длины. Если уклон будет меньше, желоб переполнится водой, при большем уклоне воронки не справятся с потоками воды.

Начинать нужно с первого и последнего держателя. Их закрепляют на обрешетке и отгибают вниз.

Если натянуть между ними шнур, остальные держатели точно расположатся на одной линии.

Монтируем элементы водосбора

Желоба соединяются между собой встык с зазором в 2-3 мм, затем фиксируются в держателях. Только после этого к обрешетке крепятся карнизные планки. На месте стыков желобов устанавливаются соединительные элементы с резиновыми прокладками. Задний фланец соединителя зацепите за внутреннюю кромку желоба, передний край подтяните к желобу и защелкните замок.

Торцы желобов закройте заглушками (это делается с помощью обычной киянки).

На желобе необходимо вырезать V-образное отверстие под выпускную воронку. Ширина отверстия – 10 см. От края желоба до выпускной воронки должно оставаться не менее 15 см.

Под ендовой и в других местах усиленного водостока устанавливаются ограничители перелива – либо на угол желоба, либо на сам желоб.

Для фальцевой крыши и кровель сложной конфигурации вместо желобов применяются водосборные воронки. Вставьте нижнюю часть воронки в верхнее колено водосточной трубы и закрепите конструкцию саморезами на карнизе.

Подсоединяем выпускные воронки

Заведите переднюю часть воронки под внешний загиб водосточного желоба, плотно прижмите воронку и зафиксируйте ее резной фланец на задней кромке желоба. Для защиты водосточных труб от попадания мусора и опавших листьев на воронку устанавливается сетчатый элемент, так называемый «Паук». Сетку необходимо очищать как минимум раз в год. К одному стояку с помощью тройника можно подвести трубы с двух воронок. Тройник монтируется аналогично водосточным трубам.

Устанавливаем соединительные трубы и колена

Выпускные воронки необходимо подсоединить к водосточной трубе. Для этого потребуется два колена и одна соединительная труба. Ее длина уточняется при монтаже, труба отпиливается до требуемого размера.

Монтируем водосточные трубы и держатели

Держатели крепятся к несущей стене из расчета 1:1 (один держатель на каждый метр водосточной трубы и на стыке 2-х труб). Сама труба отрезается до заданной длины, вставляется в держатель и фиксируется замковым соединением.

К нижней части трубы подсоединяется сливное колено. Рекомендуемое расстояние от колена до отмостки – 30 см.

Группа компаний «Металл Профиль» выпускает три типа водосточных систем: «МП Престиж», «МП Модерн» и «МП Проект». Монтаж водостоков выполняется по одной схеме, с незначительной разницей в деталях. Подробные рекомендации вы найдете в инструкции. Чтобы рассчитать количество элементов для установки водостока с учетом особенностей архитектуры здания, обращайтесь к нашим специалистам.

Теги: #Инструкция #Водосточная система

Возврат к списку

Монтаж водосточной системы из металлического профиля

Система водоотвода играет важную роль в процессе эксплуатации строения. От того, насколько она правильно выбрана, насколько верно выполнен монтаж, напрямую зависит, будут ли потоки дождевой и талой воды направляться в специально отведенное для этого место. Водосток позволяет снизить нагрузку на основание строения, а собранная вода может использоваться, к примеру, для полива на дачном участке. Поэтому, планируя строительство дома, дачного домика, важно продумать все тонкости будущей системы водостока.

Водосточная система – основные функции

В большинстве случаев, при строительстве дома планируются кровли, имеющие скат. Такая конструкция крыши позволит ей без сторонней помощи избавляться от дождевой и талой воды. Однако одного наклона крыши недостаточно, чтобы обеспечить эффективный отвод воды. Если угол наклона кровли крыши слишком велик, из-за обильности потоков воды это может грозить разрушением фундамента строения. Кроме того, разбитым возле строения газонам также грозит опасность быть разрушенными потоками падающей с крыши воды. Если же наклон кровли недостаточно велик, это приводит к тому, что атмосферные осадки скапливается на крыше, увеличивая давление на несущую конструкцию крыши.

Выполненная своими руками водосточная система является эффективным средством, которое позволяет регулировать процесс очистки крыши от талой или дождевой воды.

Преимущества водостока

Изготовленный своими руками водосток имеет ряд преимуществ, в их числе можно выделить следующие:

контроль сточных вод, которые благодаря водостоку будут направляться в специально отведенное место и не будут оказывать пагубного влияния на основание строения;
безопасность, благодаря монтажу водостока на крыше здания не будут скапливаться снег, талая вода, а значит, риск получить травму при их падении исключен;
практичность – кроме практической функции, водосток придаст строению более привлекательный вид.

Виды водостоков

Современные пользователи имеют сегодня возможность выбирать качественные системы, которые идеально

сочетаются с материалами, используемыми для отделки фасадов, крыш строений. Все виды систем водостока можно разделить на следующие категории:

по типу используемого материала: металлические, пластиковые;
по типу установки – внутренние, наружные;
по форме – квадратные, круглые;
по типу использования – бытовые, промышленные.

Независимо от категории водосточной системы, она включает одинаковый набор составляющих элементов: водосточные трубы, стоки, воронки, желоба, углы, кронштейны и хомуты.

Для изготовления водосточной системы могут использоваться различные виды материалов, кроме дерева. Поскольку древесина имеет низкий показатель влагостойкости, она просто не пригодна для монтажа системы водостока.

Наиболее востребованным и широко применяемым для изготовления системы водостока материалом является металл.

Преимущества водостока из металлического профиля

Прежде всего, это длительные сроки эксплуатации. Металлическая поверхность является надежной защитой кровли от таких неприятностей, как развитие грибковой инфекции, появление плесени. Металлические водостоки эффективно справляются с отводом воды, исключая ее контакт с перекрытиями крыши.

Кроме того, установленный профиль из металла станет прекрасной возможностью экономить на ремонтах. Если система правильно установлена, она сможет прослужить не менее 15 лет. Тогда как более дешевые водостоки в течение этого периода могут потребовать ни одного ремонта.

Для монтажа своими руками системы из металлопрофиля не нужно обладать специальными знаниями или навыками. Она достаточно просто монтируется, обеспечивая максимум комфорта.

Металлические водостоки считаются самыми прочными. Для их изготовления используется прочная сталь, толщина стального листа от 0,5 мм до 0,7 мм. Полимерный и грунтовочный слой обеспечивают более длительные сроки эксплуатации.

Водосточные системы, изготовленные из металлопрофиля, более гибкие и прочные. Их поверхность не боится воздействия атмосферных осадков, резких перепадов температурного режима.

Единственным недостатком конструкции из металлопрофиля является хрупкость полимерного покрытия, которое может быть повреждено в процессе транспортировки системы.

Престиж – преимущества водосточной системы

Водосточная система Престиж выпускается производителем уже более 10 лет, в течение которых она смогла зарекомендовать себя только с лучшей стороны. Водосток выпускается с круглым сечением.

Габариты системы Престиж:

сечение желоба – 142х68мм;
диаметр водосточной трубы – 100мм.

Отличительной чертой системы Престиж является двухстороннее покрытие, пластизол, наносимое производителем на внешнюю и наружную поверхность всех элементов. Покрытие наносится тончайшим слоем, толщина которого составляет всего 100 мкм. Пластизол обеспечивает системе не только превосходный внешний вид. Этот материал служит надежной защитой поверхности водостока от воздействия мусора, снега и льда, которые могут поцарапать более традиционные виды водостоков.

Монтаж системы Престиж гораздо проще, чем установка квадратного профиля. Легкость монтажа, который можно выполнить даже своими руками, обеспечивают особый вид соединений, они не требуют применения заклепок или герметика.

Водосточная система Престиж, имеющая круглое сечение, может при установке сочетаться с прямоугольной формой желобов системы Модерн.

Преимущества водосточной системы Престиж

Преимуществами этой системы являются следующие ее характеристики:

простой монтаж, который можно выполнить своими руками, не привлекая сторонней помощи;
конструктивные возможности системы Престиж позволяют обходить рельефные зоны сооружения;
Престиж – это усиленные желоба, в комплекте представлены короткие и длинные виды;
привлекательный дизайн, который придаст строению эстетичный внешний вид.

Водосточная система Модерн и ее преимущества

Система водоотвода «Модерн» имеет прямоугольное сечение элементов. Для изготовления всех

составляющих системы Модерн производителем используется оцинкованная сталь. Отличительной чертой «Модерн» является использование в качестве декоративного и защитного покрытия слоя полимерного материала пластизол. Толщина полимерного слоя составляет 200мкм, что является максимальным показателем. Пластизол обеспечивает водостоку серии Модерн более высокие показатели устойчивости к механическим воздействиям, его тесненная структура более эффективно обеспечивает защиту от воздействия природных факторов, дождевой воды, снега, льда.

Водосточная система Модерн — это полный набор элементов и аксессуаров, необходимых для монтажа своими руками. Возможность выбирать цвета из широкой палитры, представленной в системе Модерн, позволит подбирать цвет конструкции водостока, гармонирующий с цветом кровли, другими элементами декора строения.

Защиту внутренней поверхности элементов системы «Модерн» обеспечивает специальный лак. Но главным отличием системы Модерн является глубокий желоб квадратного сечения. Такая форма не допускает переливов сточных вод. Благодаря универсальным свойствам системы водостока «Модерн», она прекрасно подходит для любого типа строений.

продукция «Престиж» и «Модерн», монтаж металлических водостоков

Атмосферные осадки и другие факторы окружающей среды не лучшим образом влияют на архитектурные строения. Страдает не только крыша, но и фасад здания, его основание. Для того чтобы защитить конструкцию от излишнего переувлажнения и размывания ее отдельных элементов, используют водосточные системы.

Сегодня большим спросом пользуются товары компании «Металл Профиль». Разновидности водосточных систем бренда позволяют выбрать наилучший вариант для каждого отдельного случая.

Особенности

Водосточная система «Металл Профиль» имеет все необходимые для надежного укрытия здания от влаги элементы:

желоба для сбора и приема воды с крыши;
воронки;
трубы для вывода воды;
колена водостока;
углы;
заглушки;
сетки для ловли мусора;
крепления для фиксации труб и желобов.

Благодаря продуманной до мелочей конструкции вышеперечисленных изделий, обеспечиваются оптимальные условия для эксплуатации здания, исключается вероятность переувлажнения фасада и размытия фундамента.

Помимо функции защиты, водосток «Металл Профиль» выступает и в роли декоративного элемента.

С его помощью можно создать целостную и эстетически привлекательную картину фасада здания.

Все элементы системы проходят скрупулезную проверку на соответствие стандартам, а современное технологическое оснащение и методы производства позволяют выполнять полный цикл создания деталей на самом высоком уровне. Водосточные системы «Металл Профиль» можно устанавливать на невысоких и высоких зданиях, жилых и промышленных строениях. Они могут выдерживать огромные нагрузки: большой объем снега, наледь, осадки и т.

д.

Водосточные системы «Металл Профиль» надежны, долговечны, эстетически привлекательны, доступны по цене, их легко монтировать и ухаживать за ними. Такие характеристики воплотились в жизнь благодаря использованию при производстве изделий высококачественных материалов и контролю качества на всех циклах изготовления.

Виды

На рынке стройматериалов системы от бренда «Металл Профиль» представлены в следующем ассортименте серий:

«МП Престиж»;
«МП Модерн»;
МП Grand System;
«МП Проект».

Водосток «Престиж»

Водосток «Престиж» имеет круглое сечение, диаметр 125/100 мм. Выпускается в белом, коричневом, зеленом, вишневом и сером цвете. Основной материал изготовления – оцинкованная сталь, обработанная с двух сторон пластизолом. На сегодняшний день – это лучшее покрытие, которое обеспечивает высокую стойкость изделий из металла к процессам коррозии и механическим деформациям.

Конструкция проста в установке, не требует применения герметика и фиксирующих заклепок.

Благодаря большой пропускной способности может быть использована как для частных владений, общественных организаций, так и для строений производственного типа.

«Модерн»

Водосточная система «Модерн» (прямоугольное сечение). Реализуется в четырех вариантах цвета: белом, коричневом, темно-зеленом и вишневом. Основное сырье – оцинкованная сталь, покрытая современным полимером пластизолом. Это самое толстое покрытие из всех существующих в разработке компании «Металл Профиль».

Внутренние части всех элементов водостока обрабатываются защитным лаком. Отличительная черта данной системы – глубокий сток для приема воды. У водостоков круглого сечения он намного меньше. Благодаря такой конструктивной особенности вероятность возникновения переливов существенно сокращается.

Все детали водостока «Модерн» соответствуют европейским стандартам качества. Кронштейны для желобов, являющиеся самым уязвимым звеном в конструкции многих водосточных систем других производителей, в данной серии выполнены из четырехмиллиметровой оцинкованной стали, сверху обработаны порошковой окраской. Благодаря такой особенности изделия спокойно выдерживают нагрузки больших объемов снега, льда, а также не приходят в негодность после лавинообразных схождений снега с крыши. Водочная система «Модерн» подходит для архитектурных строений всех типов.

Grand System

Водосточная система Grand System. Материалом для изготовления служит оцинкованная сталь высшего качества. Изделия состоят из нескольких слоев. Габариты и вес конструкции позволяют быстро и без проблем транспортировать ее на место установки. Монтаж не доставляет хлопот.

В уходе Grand System проста и надежна. Детали комплектации можно всегда отыскать в местах реализации систем водостока. Это надежная и износоустойчивая система. Не боится резкой смены температур, герметичная. Легко ремонтируется, имеет длительный гарантийный срок.

«Проект»

Водосточная система «Проект» (круглое сечение диаметром 185/150 мм). Выпускается в трех цветах: белом, коричневом и вишневом. Производится из оцинкованной стали с покрытием полиэстер от ведущих отечественных и иностранных производителей.

«МП Проект» – единственная металлическая система водостока в России, создаваемая промышленным методом.

Может устанавливаться на крышу из любого материала. Водосточная система «Проект» устойчива к механическим нагрузкам, длительному воздействию ультрафиолетового излучения, коррозии и выгоранию. Рекомендована для установки на многоэтажных жилых домах и зданиях промышленного типа.

Водосливные системы «МП Престиж» и «Модерн» наиболее часто выбирают покупатели, поскольку они универсальны в плане использования, устанавливаются на любых зданиях.

Монтаж

Правильная установка водостока на 90% гарантирует его долговечность и отменную работу. Монтировать систему должен специалист, имеющий опыт и знающий все тонкости работы. При самостоятельной установке необходимо придерживаться всех правил, которые указывает инструкция.

Монтаж системы прямоугольного сечения практически ничем не отличается от установки круглого водостока. Разница кроется только в том, что прямоугольный водослив требует применения заклепок и герметика в местах соединения деталей конструкции. Этот нюанс можно отнести к разряду несущественных недостатков системы, поскольку по прочности она будет немного уступать системе с круглым сечением.

Установка водостоков круглого сечения происходит без использования клеящего вещества и заклепок. Каждому мастеру известно, что особое внимание во время герметизации конструкции нужно уделять двум зонам – узлу установки заглушки и месту стыка элементов желобов. Здесь необходимо применение уплотнителей, которыми комплектуются системы. Их выпускают из специальной резины, которая способна выдержать большое количество циклов замораживания и оттаивания.

Уплотнитель, который идет в комплекте с соединителем желоба, имеет «бороздки» для компенсации расширений термического характера. В других местах водостока герметичность обеспечивается за счет аккуратной подгонки деталей и максимально возможной плотности стыков.

Более подробно о монтаже водосточных систем смотрите в следующем видео.

Советы

Непредвиденных осложнений в процессе эксплуатации и в момент установки водостоков «Металл Профиль» можно избежать, если устанавливать данные изделия до укладки кровельного покрытия. Как правило, желоба закрепляют на стропилах, лобовой доске крыши или обрешетке. Но в случае когда покрытие крыши уже уложено, стропила закрыты, а в конструкции отсутствует лобовая доска, возникает дилемма с установкой водосточной системы. Безусловно, любой водосток можно зафиксировать на готовой крыше, однако тогда процесс крепления желоба намного усложнится. Поэтому специалисты советуют заранее продумать, на каком этапе будет установлена система водостока.

Мастера также рекомендуют покупать именно металлические водосточные системы, отдавая предпочтения им, а не системам из ПВХ. Металлические конструкции более надежные, нежели ПВХ, в любой момент, как свидетельствуют отзывы пользователей, их можно перекрасить (если планируется ремонт или обновление фасада). К единственному недостатку нужно отнести шум от стекающей воды. На металлических системах он более выразителен, чем на системах из пластика.

МП Проект – Водосточные системы Металл Профиль – ООО «Евродом»

МП Проект

Основное отличие водосточной системы МП Проект D185/150 – увеличенные сечения труб и желобов. Её большая пропускная способность рассчитана для отведения потоков воды с кровель и фасадов многоэтажных строений и промышленных зданиий. Прочное полимерное покрытие из полиэстра (25 мкм) и качественная оцинкованная сталь делают элементы системы устойчивыми к коррозии, механическим повреждениям и снеговым нагрузкам.

МП Проект – единственная из водосточных систем в России, которая производится промышленным способом. Это обеспечивает гарантию контроля качества и конкурентноспособные цены за продукцию. Также, возможно изготовление МП-Проект в эконом-варианте из оцинкованной стали без покрытия.

Технические характеристики

Доступные цвета

Примеры объектов

Технические характеристики

Материал: оцинкованная сталь с покрытием (275 гр/м2), оцинкованная сталь без покрытия;
толщина труб и желобов – 0,6 мм, толщина крепежа – 4 мм
Покрытие, внешняя сторона: полиэстер, толщина покрытия 25 мкм
Покрытие, внутренняя сторона: защитный лак
Размеры: Ø трубы – 150 мм, Ø желоба – 185 мм, глубина желоба – 105 мм

Внимание! Установка держателей желобов на обрешетку должна производится до монтажа карнизов и кровельного покрытия.

Доступные цвета

Внимание! Из-за искажения цветопередачи мониторами, эта палитра будет отображаться каждому пользователю с отличием от действительных цветов.

Классические цветовые решения

Примеры объектов

Элементы и комплектующие водосточной системы “МП Проект”

Преимущества водосточной системы “МП Проект”

Устанавливаются на любой тип и форму кровли и фасады с любой формой поверхности. Благодаря продуманной комплектации различными элементами, возможно монтировать систему с обводом сложных выступов на фасаде, с креплением к кровле любой конфигурации.
Использование качественных материалов, обеспечивает долгий срок службы и сохранение презентабельного внешнего вида.
Покрытие полиэстером и защитным лаком, оберегают систему от коррозии, царапин и сколов не только снаружи (во время перевозки и монтажа), но и изнутри (при образовании льда и попадании мусора).
В качестве держателей используются металлические кронштейны, толщиной 4 мм, усиленной конструкции, изготовленные из стали горячей оцинковки, окрашенные методом порошкового напыления. Отличаются повышенной устойчивостью к давлению снежных масс и наледи, что особенно актуально для наших зим.
Привлекательное соотношение “цена-качество“. По стоимости, МП Проект сравнима с импортными аналогами, но произведенными из пластика, а по надежности заметно выигрывает у них. Для тех, кого интересует бюджетный вариант, предлагается исполнение модели из оцинкованной стали.
Промышленное производство системы МП Проект позволяет совершать поставки изделий заказчикам в больших объемах и за короткий срок.
Контроль качества на всех этапах производства является гарантией того, что водосточная система будет надежно функционировать в течение многих лет.

Водосточные системы в Липецке «СтальПрокат» Липецк

Водосточные системы (Липецк) из пластика и металла предлагает компания «СтальПрокат». Мы производим свои изделия более 10 лет, и наш опыт работы позволил добиться высокого качества. Компания значительно расширила ассортимент, благодаря чему вы можете приобрести водосток любой конфигурации.

Водосточные системы в Липецке от производителя вы можете приобрести круглого и квадратного сечения, в зависимости о того, какие предусмотрены вашим проектом или соответствуют вашим желаниям. Также можно сделать выбор между металлической и пластиковой системой в зависимости от планируемого будущего и возможностей ухода за водостоками.

Цена

Цена на водосточные системы в нашей компании колеблется в зависимости от параметров и материала.

Монтаж водосточных систем

Монтаж водосточной системы вы можете выполнить своими руками, если обладаете определенными знаниями и навыками. Также можно выполнить самостоятельный монтаж, опираясь на инструкцию производителя.

Надежнее всего получить желаемое высокое качество, если обратиться к профессиональным монтажникам. Наши специалисты выполнят работы в короткие сроки и недорого.

Преимущества

Водосточные системы, купленные на прямую у производителя, обойдутся вам значительно дешевле, чем при сотрудничестве с посредниками.
Работая с производителем, вы можете заказать материалы нужной длины и конфигурации.
В нашей компании вы обязательно найдете все комплектующие для водостока, каким бы сложны ни был ваш проект.
На всю производимую продукцию мы предоставляем гарантию до 10 лет.

Совет специалиста

Между пластиковыми и металлическими водосточными системами сделать выбор достаточно сложно, поскольку у каждого из вариантов есть свои достоинства и недостатки. Металлические водостоки на много дороже, но служат в разы дольше пластика, при этом более стабильно ведут себя на стене, однако, требуют мощного фундамента, поскольку их вес достаточно велик. Пластиковые водостоки легкие и недорогие, лучший выбор для бюджетного строительства, однако, при их монтаже необходимо учитывать, что при нагревании панели увеличатся в размерах.

Водосточные системы виды и цены в Таганроге

Бесшовные кровельные покрытия

Стыки и швы – это проблемные участки практически всех кровельных…

Кровля 3D

Рулонная битумная 3D-черепица – это уникальный кровельный материал с рисунком из…

Пластиковые водосточные системы

Преимущества пластиковых водостоков

В большинстве случаев водосточные системы из ПВХ имеют более привлекательную цену.
Не подвержены коррозии.
Не боятся царапин в процессе монтажа и эксплуатации.
Легкость монтажа – система собирается, как конструктор. Элементы уже готовы к сбору системы и не требуют дополнительных действий. Все соединения имеют герметичные прокладки.
В полной мере поддерживают температурное расширение.
Высокие свойства шумоизоляции.
Малый вес конструкции.
Наличие систем малого диаметра для небольших строений.

Металлические водосточные системы

Преимущества металлических водостоков

Не боятся выцветания, благодаря обязательному полимерному слою.
Благородный внешний вид системы.
Обширная цветовая гамма.
Не поддерживает горение.
Не подвержены температурной деформации.
Два вида желобов и труб – полукруглые и прямоугольные.

Медные водосточные системы

Преимущества медных водостоков

Срок службы более 100 лет.
Потрясающий внешний вид.
Эксклюзивность.

Сравнительная характеристика водосточных систем

Перед тем, как купить ту или иную водосточную систему, стоит тщательно подойти к ее выбору. Чтобы узнать, какая конструкция подойдет идеально, оцените несколько параметров: цену, материал изготовления расходных элементов, габариты кровли. Определите диаметр трубы и размер водосточного желоба, беря во внимание площадь крыши. В случае необходимости запланируйте обустройство системы подогрева.

Независимо от того, будете ли вы производить монтаж собственными силами или обратитесь к специалистам, расчет стоит сделать у профессионалов. В нашей компании учтут нюансы, определят нужный уклон будущей конструкции и количество воронок. При правильном расчете и грамотном монтаже водостоки для крыши будут служить долго, без поломок и затрат на серьезный ремонт. Выбирая те или иные модели, обращайте внимание на их соответствие стандартам, принятым в РФ. Так, система для пропуска воды должна выдерживать 300 циклов замерзания-оттаивания.

Вид водосточной системы, а также цена на то или иное изделие определяются исходя из материала изготовления. Так, пластиковые водостоки для крыши дешевле, чем металлические. Но цена — не главный аргумент в этом вопросе. Ключевую роль играют технические характеристики. Изделия из металла надежны и долговечны. Они образуют более жесткую конструкцию, нежели ПВХ-элементы, выдерживают сильные порывы ветра и воздействие снега.

Пластиковые же более устойчивы к деформации. Особенно ценным это качество становится в осенне-весенний период времени, когда происходит частая смена температур. И в металлической, и в пластиковой системе возможно применение разного по конфигурации водосточного желоба (круглого или прямоугольного). Все элементы сертифицированы и могут использоваться в суровых российских условиях. При последующей эксплуатации следует помнить о том, что система требует периодического прочищения для сохранения нормальной пропускной способности.

Принципы монтажа водосточной системы

Процесс организации стока воды с кровли на землю выглядит следующим образом: влага собирается на краю крыши в желоб, затем по воронке уходит в трубы водостока и стекает вниз, а далее отбрасывается от строения с помощью отвеса или специального колена. Помимо вышеперечисленных элементов, для обустройства системы необходимы тройники, заглушки, углы. Также используются кронштейны, с помощью которых желоб крепится к торцу кровли, а сточная труба – к стене здания. В целом водосточная система – это конструктор, собирающийся из отдельных деталей. Справиться с ее установкой может даже человек без специальной подготовки. В случае если вы не готовы произвести работы самостоятельно, обратитесь к профессионалам. Специалисты компании произведут монтаж быстро и качественно.

Стоимость монтажа водосточной трубы

Установка системы водостока на крыше в Таганроге просто необходима как для частных домов, так и для многоквартирных построек. Она позволит отводить водные потоки дальше от фундамента и стен, не разрушая жилье и увеличивая его срок службы.

Монтаж водосточной системы производится в несколько этапов. От того, какие комплектующие необходимы для этого и какой материал используется для конструкции, зависит стоимость водостоков.

Стоимость установки также зависит от типа соединения трубы с воронкой и двумя коленами. Если кровля будет выступать за фасад, монтаж будет стоить несколько дешевле – можно соединить трубы муфтой и хомутами. Одна из комплектующих будет крепиться жестко, а другая станет направляющей.

Конечно, монтаж обойдется вам не один рубль. Но, чтобы узнать на выбранный вами водосток стоимость, можете использовать телефон на сайте.

Важно знать

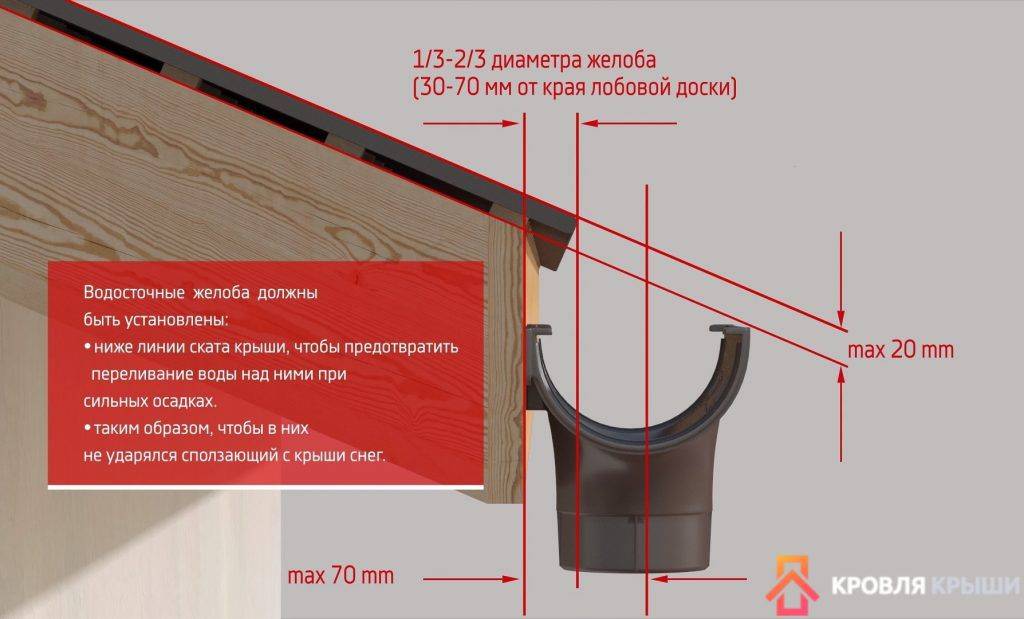

Если визуально продлить вектор ската, то он не должен пересекаться с желобом. Соответственно, если монтаж произведен правильно, то лавинообразный сход снега не окажет физического воздействия на желоба – лавина попросту пролетит над желобами. Но и вода не должна переливаться через желоб. Искусство монтажа водосточной системы в том и заключается, что при правильном монтаже снег желобам не страшен и вода через желоб не переливается.

Не экономьте на шаге установки держателей желоба, так как сэкономить практически не получится, а несущая нагрузка понизится довольно сильно.

Поверхностный водоотвод

В понятие водосточная система входит не только кровельный водосток. С ним должна соединяться дренажня система. Без этих элементов не может обойтись ни один дом и ни один участок.

Металлическая водосточная система – Фасадные панели. Сайдинг и клинкер

Устройство водостока на доме, даче или коттедже – вещь необходимая. Наиболее популярными вариантами являются именно металлические водосточные системы. Они более прочны и долговечны по сравнению с пластиковыми.

Металлические водостоки

Существует условное деление по видам и материалам: полукруглые (круглые), прямоугольные, медные. Полукруглые и прямоугольные, как правило, делаются из стали с защитными покрытием.

Цены на водостоки

Круглая водосточная система

Полукруглый – самый покупаемый вариант. В зависимости от производителя различаются размеры и виды полимерных покрытий. Самые популярные российские производители:

Металл Профиль
Гранд Лайн
Аквасистем

Среди иностранных компаний наиболее известны Линдаб (Швеция) и Руукки (Финляндия).

– Ruukki (Финляндия), Lindab (Швеция), Grand Line и Металлпрофиль (Россия).

Прямоугольный водослив

Прямоугольный водосток – дизайнерский вид системы. Отлично выглядит и справляется с работой не хуже полукруглого варианта. Также есть выбор по покрытиям и цветам.

Медный водосток

Этот тип водосточной системы подойдет под любую медную черепицу (битумную, фальцевую) или ее имитацию (Агнета – Металл Профиль).

Недешевый вариант, но для такой кровли самый подходящий по цвету.

Составные части водосливной системы

Современная водосточная система состоит из большого количества элементов. Рассчитать комплект необходимых частей для вашей кровли может наш менеджер. Посетите офис продаж и получите расчет, доставку и монтаж.

Преимущества водостоков из металла:

прочные материалы (сталь и медь)
наличие дополнительной защиты (полимерные покрытия, Солано 200 мкм, полиэстер 25 мкм, Pural ® 50 мкм)
малое температурное расширение
высокая цветостойкость и сопротивляемость внешним погодным условиям

Видео о водосточных системах

Фото водосливов

На фото показаны три вида водосливов – полукруглый, прямоугольный и медный. Можете посмотреть, как они выглядят, и решить, какой нужен именно вам. Мы предлагаем лучшие варианты систем из России, Швеции и Финляндии.

Принципы наружного дренажа – Краткий курс

% PDF-1.6 % 769 0 объект > эндобдж 771 0 объект > эндобдж 902 0 объект > поток Acrobat Distiller 7.0.5 для MacintoshDrainage, обучение, практические советы, инструкции, образование, информация2007-02-12T14: 03: 02-08: 002012-05-08T09: 53: 14-07: 00Illustrator2012-05-08T09: 53: 14-07: 00

JPEG188256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAAC8AwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4q7FXYq7FWJahpPnW6 8xi60nXoLDSbe7ja + 017ITPcJ6EfIG4MlU / 2Kj54qyL09V / 5aIP + RD / 9VsVd6eq / 8tEH / Ih / + q2K u9PVf + WiD / kQ / wD1WxV3p6r / AMtEH / Ih / wDqtirvT1X / AJaIP + RD / wDVbFXenqv / AC0Qf8iH / wCq 2KoHW7HzLcQp + itTSynWKRWJiRo3lZ4yjkOJGAVFkFA3Vt60xVHLDqixRKbmJpFRVldoWPJwPiYB ZFABPbFXenqv / LRB / wAiH / 6rYq709V / 5aIP + RD / 9VsVd6eq / 8tEH / Ih / + q2Ku9PVf + WiD / kQ / wD1 WxV3p6r / AMtEH / Ih / wDqtirGb3RfPI8yNqUnmKE + X2ks1XQxZLXksqB3FwZPUUse3xDFWY4q7FXY q7FXYq7FUo8y6xfaTZxXNnplxq8rSlGsrMwCZlEUj1U3EsCbFB + 1XwBxVLW846snli11h / LWoC8u FjL6QArzxs6ksrceVOPGhLAYqjPMPmDV9M0OTULLQLvVLxFiZdOheESMZHVWQHm26BiTtTbrTfFU kh866 / HqUMJ8masq6hdxx3E7PYOlrWBKmX0LmdtqVrTjv9qu2Kst + u3P / LBP / wAFB / 1VxVLNH8x6 lqEt0suh4loltK8SvNwX1QsjIskQcpVGCct6HcbU3xVrzN5j1jSdFmv7Dy9eavdRNCqafA8CySCS ZI2Knm / 2FcvuKbbkdcVSyy86eaZ9fg0 + TydqNvYzMwmv5p7Ai3K26yhGS3uLjkWY0qWA36npirJ / rtz / AMsE / wDwUH / VXFXfXbn / AJYJ / wDgoP8AqriqB1vXr7Tbe3lg0a71CSdmVoIPTLR0Gxc8ioDf PFUxkuZ0IAtJJKgElGioD4fG6H8MVWfXbn / lgn / 4KD / qrirHNa8569Y6tPp1v5U1K7t0sfrY1WFr MQJIWkX0n9aeEEqIwx4MzfEPhHXFUT5b816xq7X4vPLGo6P9Un9GFbtrblMnAN6ilJWjpU0 + F2G3 XFU2utRu4bS4mTTp3khikkSKsVXZFLBBwd2qxFB8JxVR0vWL68sEuptJubR3eRRbSGISqsbcQzgu oHKlRQnbFWP6t5v8wprU + lr5Q1Kexga0kj1WKWyEbs0qMY + M88G4I4 / Che9MVRei + ctYv9L1a + vP K2paXJp0s0cFlcek81wsUKSq0YheQh2GcovAsKjr1oqmdprd9caT9eOkXMUzeqVs3Mayj02KryDM tOfGopXbFUD5M8za1r0DzaroF35elEUMi2l48DsTIZAxUwyOwA4DaRUPtirJcVdirH7XzQ1z5l1D y9FFAdQ022tru5X6w1Al28yoP7qtR9Xq3sy + OKo + 7e75WRMUfr + ueKCRuH9zJuW9OvT / ACcVVvU1 X / lng / 5Hv / 1RxV3qar / yzwf8j3 / 6o4qhbOTVPrF9 / o8H9 + tf37 / 74i / 4qxVFepqv / LPB / wAj3 / 6o 4q71NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKoWzk1T6xff6PB / frX9 + / ++ Iv + KsVRXqar / yzwf8A I9 / + qOKu9TVf + WeD / ke // VHFXepqv / LPB / yPf / qjirvU1X / lng / 5Hv8A9UcVd6mq / wDLPB / yPf8A 6o4qhdVk1T9F3lbeCnoSV / fv / If + KsVRXqar / wAs8H / I9 / 8AqjirvU1X / lng / wCR7 / 8AVHFXepqv / LPB / wAj3 / 6o4qhdSk1T6ulbeD + / t / 8Ad7 / 7 / T / irFUV6mq / 8s8H / I9 / + qOKu9TVf + WeD / ke / wD1 RxVRge8N / dF4o1mEEHBRIxUjnL1bgCPuOKoPzD5lfQNOXUNRigjtmuLW15eu2z3dxHbITWIbBpQW 9q4qnVZfSrxX1eNeHI8eVOnKlaV78foxVK7XRdHh80X + qw2FvHqlzbW6XN + kSLcSKGkAV5QObACN RQnsPDFUZe / 702H / ABnb / kxLiqLxVRhkZ5J1PSOQKu1NuCt + tsVUrL / em / 8A + M6 / 8mIsVReKqMMj PJOp6RyBV2ptwVv1tiqtiqXiRol1WVdmSQspIqKi3jPTbFUwxV2KqLSMLqOL9lo3Yim9VKAb / wCy xVWxV2KpfeyNJo18zbkR3K7Cmyl1Hj2GKphiqjdyNFazSrsyRsykioqAT02xVWxVCan / ALzJ / wAZ 7f8A5PpiqpcMVmtQCQGlIIBpX905od9 + mKq + KoSP / jq3H / GCD / ic2KoDzZoOi65pcdnq9lDf2gur aQQTqHTmJlAah70Y4qnWKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / JiXFUXiqHtq + td / wDGUU / 5FJ7D + OKrLL / em / 8A + M6 / 8mIsVReKoe2r613 / AMZRT / kUnsP44qiMVSx6 + jrFOvJqf9I0fs36sVTPFXYq h4r9fh8PSl / 4lH7fxxVEYq7FUsua / oS / r / Ldf8Sf2GKpniqh2Cv1C5p19J6f8CfZv1YqiMVQmp / 7 zJ / xnt / + T6Yqvua + ta / 8ZTXr / vp8VRGKoSP / AI6tx / xgg / 4nNirtT / 3mT / jPb / 8AJ9MVReKoSP8A 46tx / wAYIP8Aic2Kuvf96bD / AIzt / wAmJcVReKpNoWspqGo63bLaXNsdOvBbySXCKiSt6ET8oSrM WTgympA606g0VR1l / vTf / wDGdf8AkxFiqLxVD21PWu / + Mor0 / wB9R4qiMVSySnoaxXpyavT / AJZo / GgxVM8VdiqHen6Qh8fSl8P5o / pxVEYq7FUsuKfoS / p / Ld + H8z + FcVTPFUPqNP0fc16ek9en8p8a DFURiqE1P / eZP + M9v / yfTFV9yP31p7Sn / k1J7HFURiqEj / 46tx / xgg / 4nNiq6 / jeSBVQciJoGIHg syMT9AGKonFUJH / x1bj / AIwQf8TmxV17X6xY06 + u1P8AkRLiq4PqFN4Ia + HqtTp / xj8cVSmXXdWt fM8dhf21la6LcQR / VdQkvAs0t60kim2it2QGT4BG1aj7VBy7KppZf703 / wDxnX / kxFiqLxVCWU0M lzfLG6syTASAGpB9JOvh0xVF4qlkn9xrG1fibYVqf9Gj8N8VTPFXYqh4 / wCOhDt / uqXfen2o / oxV EYq7FUsuP + OJf7U + G761 / mfxxVM8VQ + o / wDHPudq / un2Fan4T4b4qiMVQmp / 7zJ / xnt / + T6Yqknn G10W1ez816pd3FrH5cS5uaRNM0LI0DCRp7eI / vhEqlxtUU2xVX8pSa9ceX7W6vdUttSluvUuIr2G 0kt0eCaVpLakTScl4wsq0NT7nqVUxthKNTufVZWb0YaFVKinOamxLYqg / Nuk3 + p6WlvY6gNMuFuI ZFuyjOQFcAoOLxEFweP2u + Kp1iqEj / 46tx / xgg / 4nNirr3 / emw / 4zt / yYlxVXmmSJOb / ACVRuST0 AHjiqBl0Wxvb6z1LULWOW + 092l052AZrZpI2ico1Bu6OQ39gOKq9l / vTf / 8AGdf + TEWKovFUt0ry 7ouk3ep3mn2qW9xrFwLzUZEFDLMI0i5H / Yxg08ST1JxVMsVSDXLy6stE8w3dpZSajcQK8iWMJAkm 420ZKR1DAsR9kU3O2Kp1ayTSW0Uk8XoTuitLByD8HIqychs3E7VGKquKpNfX + oReaNLs4tNknsrm C6a41JWUR25j9MqrgjkTIaBaHxPbFU5xV2KscsL / AFC80XWxeabJp31ae9ggErK3rxqWInTiBRH5 fDXfxxVkeKpZ5l8vWHmHRLnR78yLa3QUSNC7RSDgwcFXXcbriqPV4I3S2VlV + BMcNQG4JQEhetBy AxVQ1P8A3mT / AIz2 / wDyfTFXXQhnNsCFlieRlYfaUgxSAg7EEdt8VXFHt25xLygYkyxDcqTvyT + K / SN9iqsgdh2Kd0YMjW8BVgaggvLQg4q3qf8AvMn / ABnt / wDk + mKovFUJH / x1bj / jBB / xObFXXv8A vRY9 / wB + 23 / PCXFV8MTO4nnFJN / TjrsgPyJHKnU / QNsVRGKsdEvmQeb0jtUtToLCc6k0jyC59UQ2 / oGFRGyELuG5SCvKv7O6rIsVSjQ5fMj3msLrCWq2yXlNI + rPI7fVfSSgmDxxgScqseJYb0r8O6qb 4qhbRHW4vSykB5gVJHUejGKj6RiqKxVIPM / lvUtZCpaa3d6QnGjmzNHLK3JSGJoBX7W1SNqjuq15 T8q3OgLcJNrd / rCTiMJ + kZfWaMx8qlWO / wAfIcvlirIMVdiqF1NHfTbtEUs7QyBVAqSShoAMVSrX fNdnpXmHy9okiTNda9NPHbmOPnHS2gaWQSP + xQUb3ocVT / FUom0LTH81WuuNE36Sis5rRJxJIAIT JG5TgD6e7b1pXp4CiqL1QA2qg9DPbjY0P9 + ncYqxzTG0DyxF5X8tWcNwqXzTNYqfrF0qlYXml5zz NMyf3lRzf2HTFWX4qgoERNUuQgCgwwsQPFpJiT9JOKrtT / 3mT / jPb / 8AJ9MVReKoSP8A46tx / WAY IP8Aic2Kuvf96bD / AIzt / wAmJcVQWneatN1DUNRsIIrtZtMkSK4aW1niUtIKgx80Bdf8sDiexOKp gt7CzKoWWrbCsMoG9OpK0HXviqU69eSaPHcahAscspUycJpI4UFXt4T8cjxrsBXcip2qMVYrB + Z + vSX9ujaZpf6On3 + uprVm2zOVQKlQWJUo4I6qR0JoFXoFsf3137Sj / k1H7nFURiqXx2yXF1eGV5fg lVECTSoAPRjagCMo6scVS3y2b / Uba7k1TTrrS5Iby4t7aN7xpfWt4n4xT / uZpAvNeqsagg9qYqm / 6Mtv55 / + kif / AJrxVKLs6jF5m0 / ToNNup9Iube4kvdWF4yrbyxlPRQxtMJG51avFTQ07cqKpv + jL b + ef / pIn / wCa8VSvzQLzTfL99f6TY3Gq6lbxF7XT1vHh9R + m8ksqIqr9o79BtviqLurZYtNlukNx DOkLSqjzyMUcJyAYeo6Gh69RiqX6sdC / xRo9hdxSSX9x9ZubCUXLgxNHGVkYJ6isFZJSvwg / LuFU / gt44AQhcg7nnI8h + guWxVY5 / wByEI / 4ql + f2o / f + GKuvYXmhVE6iWFzXwSVXP4LiqF / SmmadY2g 1K7gs2MPJRcSJESIowZCOfD7C7tttiqpZ67ol7O1vZ6hbXM6U5xQzRyOK1pVVJP7J + 7FV8f / AB1b j / jBB / xObFXan / vMn / Ge3 / 5PpiqLxVCR / wDHVuP + MEH / ABObFXXv + 9Nh / wAZ2 / 5MS4qi8VWunNGS pXkCOSmhFe4OKpDLbJdGfSJ7OO7tY / 3YNzMwWUMEmZeAjZRwJWg7Dp3GKqdt5R0q2uoLu30LT4rq 2Ci3nV2DoEQRqFb0agBVpTFU3U6krOwtoKueTf6RId6Be8W2wxVd6mq / 8s8H / I9 / + qOKqMCatHLc OYID60gkA9d9qRolP7r / ACMVXxfpONSq28JBZm3nc7uxY / 7p8TirEdb / ACt0fWbm5uLy0Iku / UMv p3kifFKAGbkIeX2arQmnE0pSlFV1p + V + h3yFf0dHMW9MSPJdOS3pTQ3Cg0hWg9W1RiFoCa7bnFUF / wAqY8rgS8dPKGZUV2XULhT8AUDiRH8OyAfDTbbptirOZv0nLE8TW8IWRSpIncGhFNj6OKrLxNWu LSeAQQKZo2jDGd9uSkV / usVS7VvNh0zWtE0a5igF7r0s8VinrsK / VoGnkY1i6AKB8yMVTf1NV / 5Z 4P8Ake // AFRxVaTqRkWQ20HJQVB + sSUoxBO3pU / ZGKqF5qGoQGKNreOs7pGTHMxZFd1QybxU + Hl9 JxVJfNXlLVtUj063s5rVo4WcXc9 + jTMI3kjcqkY2eoQj4nHE8SDUDFUF5K8i3mk6vJqN1DpduAGC DSoRHzkfaX1OUYK7j9hhU9R0AVZdWQaldGNQz / V4OKsSoJ5y9SA36sVYT + caWM3k + FfMCQwWA1XS qyC4cGrahCjD + 6GxjZw3gtT2xV6BWX0q8V9XjXhyPHlTpypWle / H6MVQ8f8Ax1bj / jBB / wATmxV1 7 / vTYf8AGdv + TEuKovFXYqgIoFmlv1JKsLhWRx1VhBFRh / nv0O2Koi2naQNHKAs8dBIo6b9GX / Jb t93UHFVfFXYq7FXYq7FXYq7FXYq7FUvv9E02 + v7C + uLWCa606RpLaeSJHkj5IVPpuRySpIO3hiqY YqpXE6wx8iCzE8UQdWY9FH + e3U7Yqg7qBo7YSSkNPJPbGRh02nSir / kr2 + / qTiqY4qh7E1hbev72 b3 / 3a3ucVWR / 8dW4 / wCMEH / E5sVUdesrO8so4ruCO4iFxbsI5UV1r6yCtGBHQ4qmOKoSP / jq3H / G CD / ic2Kuvf8Aemw / 4zt / yYlxVBadrGs3Go6lbXWiTWdtaSIlldmWGQXSMPikCq3wAHsTX2GKpgtz MWUG1lUHqxMVB060cnv2xVZZf703 / wDxnX / kxFiqpcwuxWaGgnjrxrsGB6o3sfHsd / bFV8EyTRiR agHYqdiCNiD7g4qqYq7FXYqkXmbW9f0x7VdJ0N9ZEyzNO6TrAIfSUMleSuW9Qkj4d / Y4qgP8Uecy l048puBbvxiVryPlMvx7oFjYVHFa1NKtsSBUqp5od7qt7ZevqWn / AKMnLkLamVZ24ClGZlCqCTXY V + eKphirsVdiq13SNGkchUQFmY9ABuScVULdHlk + szAqaUhjP7Cnuf8AKbv4dPGqq3U / 95k / 4z2 / / J9MVReKpT5Zstds9OeLW7yO + vTc3DpNFGIlEDTMYF4j9r0 + Jb / KrTamKouP / jq3H / GCD / ic2Ku1 P / eZP + M9v / yfTFUXiqEj / wCOrcf8YIP + JzYq69 / 3psP + M7f8mJcVReKuxVCWX + 9N / wD8Z1 / 5MRYq i8VQd0RaF70V9ICt0gBJKgfbAHVlHhuRtuQBirf6Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36 Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5 J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5J / 8ApHn / AOaMVWxSLfyeoAwtoWoFdWRmlU9SrAEB T0r1O / QAlVG4qhNT / wB5k / 4z2 / 8AyfTFUXirDfyoTWE8rypq / q / XFvrva4V0l9MzEx80kAK1WhFA FpQqOJGKsnj / AOOrcf8AGCD / AInNiqjrl / p1lZJNqFytrAZ4AJXBI5iVWVdunLjSvbriqY4qoJA4 vZZyRwkjjQDvVGcn / iYxVTvf96bD / jO3 / JiXFUXirsVQll / vTf8A / Gdf + TEWKovFUIn + lyiQ72sZ rEO0jj9v / VU / Z99 / 5TiqLxV2KuxV2KuxV2KuxV2KuxVCzo8MhuYlLV2uI1FSyjowH8y + 3UbeGKoh HR0V0YMjAFWBqCD0IOKobU / 95k / 4z2 // ACfTFUXiqGsbawt4THYwR28PNiUiQRrzBox4gL3HXviq 2P8A46tx / wAYIP8Aic2KqOvWGnX9gLfULcXNs8sQMRZlFWkCA1UjpyriqY4qxu2tddTz / e3DiUaH Lp8SxkspiNykm9FDlgwQ9eAr47Cqqc3v + 9Nh / wAZ2 / 5MS4qgdOj83fpLUjqM9idPMifolbeKX1BD T4 / X5PTnXupp7DFUxVL4MvKaIr + 0BEwJG3Q + oad8VWWX + 9N // wAZ1 / 5MRYq3MTcSm2Q0jWn1lx13 FRGD4sOvgPmCFUSAFAAFANgB0AxVvFXYqptPGsyxE0d1Zx4cUKg / 8TGKtxTRrLC6yROKo6EMpB 7gjY4qtFzbmYwiVDMOsXIchsD9nr0IOKquKqEV5bStEIpFlWZGkjdCGUqhUEhht + 2MVV8VdirsVQ n + 8kv / LrK3 / IuRj / AMRc / cfnsq7U / wDeZP8AjPb / APJ9MVReKoawAEDU6etN4Hf1Wr0xVbH / AMdW 4 / 4wQf8AE5sVdqf + 8yf8Z7f / AJPpiqLxVQSdmvJYKDjHHG4Pers4P / EMVU73 / emw / wCM7f8AJiXF UXirsVS2OZxdXsEP9 / JOKE7hF9CKrt / Adz9JCqOhhSGIRp9kV3O5JJqST4k7nFVTFXYq7FUh8zeW tA8xvFpmuWMWoWMkE5aCZaivKIVB6qaHqDiqvo / lPy5o + l2ul2Gnwx2VlGsNtGyiQrGgooLvyZqD uTXFVqeT / LSa2 + tpp8Y1OSI27z / FQxMqKV4V4fZiUfZ / WcVR36J0r / lig / 5FJ / TFWPeWvInkzybd qugabDp0ckFw9zKCzO3xxMS8khZyO / XFUP52S8vn0ulnq62sc3qTyadP6DKpZEDPHEJHlH7z7G1B U9qhVibXnmJ79TH5b8xUE813T64IoZDP6Mn1b + 6B9L9yAvqcStWBNTsqzKDzprkustYt5ZvIrYXQ thfPzCNGWp66gR04Abnky9 / aqrLHRHRkdQyMCGUioIPUEYqlt47wxR20rFqz25t5GNSyidKqT / Mv v1G / jiqaYqh7KvotX / fs3 / J1vc4qsj / 46tx / xgg / 4nNiqU + efMtj5c0SPUb6OeW3 + uWcJFvGZXDS 3CKlVBGxchfmRirIcVQkf / HVuP8AjBB / xObFXXv + 9Nh / xnb / AJMS4qi8VQWqarp2nwFru + t7FnWQ wyXMiItY0LM3xMtQijk2 / TFUs0u68uXtxIkOqQXWpyUa5W0vKueI4rVInX7KrSvEeNMVTOSwtI1D PJOASqj / AEifqxCj9vxOKrv0Zbfzz / 8ASRP / AM14q79GW388 / wD0kT / 814qxma38xj8xra1WGb / C jaVM73IvH5G / 9eOgMfqc + Kxd6dWxVPpLCIajBGJJ + DQysy / WJ9yrRgH7f + UcVQ08ds9lqbwXErNa h2RkuZiVZYQ29JDuGPfFUNq + l + ZIPqX6FeO9h2lBfLf3VzARa8G9Rkkh9SsnLjxHp08SMVVNd0 / z AstguhrE8LTganLd3l2rpb0pWCNKiR6mp5OuwpuTsqu / RLtrEUU9xcvbCOSQRmeUK0iPGVIAavFO e1TWvy3VRGltpOp27z2ly88ccskLNFeSyANG5WhKvsSKGnviqM / Rlt / PP / 0kT / 8ANeKu / Rlt / PP / ANJE / wDzXiqGksIRqMEYkuODQzMy / WJ6Eq0QB + 3 / AJRxV1 / Z6RCkJu7gwlpoxam4uZeJuA3KIBXk AZuS7L3xVrStb0qeOKBdWtb25kBaP0pY2LrXbiFPxU5AVAxVG2VfRav + / Zv + TrewxVS9NZNSukYk BreAEqxU / bl6FSCMVYx + Y + kavJ5ehXQoGvL5dR02b0p7qVE4QXsU7GrP1Pp8R3BNe2Ksx9JfS9Kr cePGvJuVKU + 1XlX3rXFUPH / x1bj / AIwQf8TmxV17 / vTYf8Z2 / wCTEuKoib1vTPo8fUFCA9eJodxt 0qNq9vA9MVYv5v0HVfMJsEsXtYYYHb68t7G0rLVomosakKx4Bx9sUJDKdgcVS7yZ5E1PRtYN7dw6 XbQhZXCaZD6bPPOEEjOXjBC / BvwIqQNgNgqzieFZoJIW2WRSjEUrRhTuCMVW2splgV2 + 3uslOgdC VcfQwOKq2KpI511fOEY / dvoclieNQnqpcrJ8ZDcg / Arw24kV7ilCqmEn / HVt / wDjBP8A8ThxVAWf l3RdPs9Zg0uBLI6lPPdX7ohIa6uIx6kpG3IkUJocVYLrXmj8uNXtNNutd1eLUIbRo9WsDPY3lFaN CqyenEVUkcj8JXvSlNsVR13rfkDzde6StxqNpe3tncy3OlE2t3FJHNbIWdw3qIVoo5DlsfhIqeJx VmcWn6olwJ3vkkKRtHGrQ7AOysekgJ + xTc4qgfJvlnTvLWmXkFpJE8F5fXeoSyRJ6a + pdztK4 + 24 + CoQey4qyHFWlZWFVIIqRUb7g0I + / FULJ / x1bf8A4wT / APE4cVSbz3oGpa3pMFpp8dnJMlwsjDUB I0AT03RiUjI5n4 / sN8LCoPjirHNF / La7tPM9pq82m6PA0Ds097bCc3MiorpBT1KgNxI5MWJNTWp3 ZVn9jT0Wp / v2bpT / AH63hiqyP / jq3H / GCD / ic2Ku1P8A3mT / AIz2 / wDyfTFUXiqEj / 46tx / xgg / 4 nNirr3 / emw / 4zt / yYlxVF4qoTwNyM0FBcAAb7B1FSEc0O25oabfeCqvhnSVagFWGzxtsynwI / wAw eo2xVUxVDRfu7yWOh5zD1lO5FVARx7fsn3qcVROKsRluNfP5hW10s0 / + F10uaN7YWj1F8biMhjJ6 fqUaLt0 + HFU9luk + uW9zwmMIimQkQylgxaMiq8eQrxPbFUu8v3utRvqja3wcy30jad9Us7qOlmFR YfW5 + pyl + h5iKDwGKqV6183mPTHtbeD9BJDP + kllsbo3PqAILcQMvGMDduRZDQCg + 1irWuX5utA1 N / KyQPraxSwWjz2s7Qi4iqvpSmII60I49fh8NqYqnNvqaCKOO4LvdCMGUpbTxqzLQOyIwdgvJulT TxxVjQ8teU9T8l6rpFk8x024muGu3hL2chuYpT6q84kiYcZYeLUHamKsyReKKtS3EAVO5NPHFUo8 raDZaLY3MFm8zpcXt1dyGeV5j6s8zNJxL / ZDNVuI2qTiqOk / 46tv / wAYJ / 8AicOKql67JZzuh5us blW8CFND0P6sVV8VQ9lX0Wr19Wbx6eq1OuKrI / 8Ajq3H / GCD / ic2Ku1P / eZP + M9v / wAn0xVF4qhI / wDjq3H / ABgg / wCJzYq69 / 3psP8AjO3 / ACYlxVF4q7FVCaAlxNEQs6ilTXiw / lenz2Pb7wVV8Eyz R8gpRhs8bbMrd1NKj7tj1G2KqV78CpcAbwNyc / 8AFZ2fuNgPip7YquvnZLK4dW4ssbkNWlCFO9cV V8VdiqjPP6XFVX1JpNo4xtWnUk9gO5 / jQYqqitBU1PcjYVxVjnkjyzDoNrqoivbq9Op6pe6hKbto 29OSaUhki9NIgsfwVC77k4qnMn / HVt / + ME // ABOHFUh8teU7fyx5e1W0iuLi4F3dX2oSPdyLI3O5 dnahURjix + OniTvirKcVQ9iawt / xlm6f8ZW9ziqyT / jq2 / 8Axgn / AOJw4qv1E00 + 5P8AxU / Xp9k + 4 / XiqIxVD2IpC3 / GWbp / xlb2GKrI / wDjq3H / ABgg / wCJzYq7U / 8AeZP + M9v / AMn0xVF4qhI / + Orc f8YIP + JzYq69 / wB6bD / jO3 / JiXFUXirsVdiqhNAxdZoiFnUU3 + y69eLfwPb5VBVbjkiuoXVl2NY5 onHQ0 + JSD8 / kRuNsVQ0jsdJuUdqyQxyRuxNWqqkBjTjQstG + nFUfiqjPP6fFUX1JpNo4xtWnUsd + Kjuf1kgFV0EHp8nduc0n95JSlQOigb0Va7D + JJxVWxVCaZ / vM / 8AxnuP + T74q6T / AI6tv / xgn / 4n Diq + / r9RuabH0npStfsnw3xVEYqh7KvotX / fs3Wv + / W8cVWSf8dW3 / 4wT / 8AE4cVX39fqNzTY + k9 KVr9k + G + KojFUPYmsLf8ZZun / GVvc4qsj / 46tx / xgg / 4nNirtT / 3mT / jPb / 8n0xVF4qhI / 8Ajq3H / GCD / ic2Kuvf96bD / jO3 / JiXFUXirsVdirsVSfzPa + YpdMlfy1LbW + tjiIZLwOYGQNVkk4Bm6E8T Q8TvQioKqB1HyQuoS + YjPqt + lv5htIbb6tHO6rZyRLIpntCCODvzQnbqg7bYqnElrc2mitaaVxNz b2xisPrLuV9RI + MXqyESORUDk1CfniqnoFrq0Gl2 / wCmpobrWfTUX1zbqUiZx19NW3VPAYqmWKux VCaZ / vM // Ge4 / wCT74q6T / jq2 / 8Axgn / AOJw4qu1EA6fdBuhhkr0G3E + O2KonFUNYACBqdPWm8Dv 6rV6Yqtk / wCOrb / 8YJ / + Jw4qu1Gn6PuuXT0ZK9OnE + NRiqJxVD2VfRav + / Zutf8AfreOKrI / + Orc f8YIP + JzYq7U / wDeZP8AjPb / APJ9MVReKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / JiXFVR0vix4SxB f2QY2JHWlT6g9sVa4X1f76Kn / GJulf8AjJ4Yq7hqFP76Kv8Axibw / wCMnjiruF / X ++ ip / wAYm9 / + LPliqAkj81 / p60aOeyOgiKX68jRSi6Mu3o + iQ5QL9rny9qDFU3xV2KpPYR + bf0lqJv57H9HGRTpS wRS + qIafEJ + UlOde67HwGKphw1Cn99FWn ++ m60 / 4yeOKqsYlC / vGVmqd1BUU7bEtiqH0z / eZ / wDj Pcf8n3xV0n / HVt / + ME // ABOHFV + oV + oXNOvpPT / gT7r + vFURiqHsq + i1f9 + zf8nW9ziqyT / jq2 // ABgn / wCJw4qv1Gv6PuadfSem9N + J71H68VRGKoawAEDU6etN4Hf1Wr0xVbH / AMdW4 / 4wQf8AE5sV Udd1DTLGySfUrpLO39eBRNJsvP1VKLXtyIpXtiqY4qhI / wDjq3H / ABgg / wCJzYq69 / 3psP8AjO3 / ACYlxVF4q7FXYq7FUq8xSa42l3Nv5ee2TXWjrZveo8lsjdmmEbK / E0IFO / YgHFWtS1K60TyvPqFz HLql5YWhklitk / eXEsabhEUbGRh5UHyxVvV4dT1by5MukXsmj6jdQq9leSQhpIJDR19SCUb + Do3u MVRljJIIktriQyXcKKJXYBTJQU9SigCjddth0xVE4q7FUm8sR6ylrd / pSdJ3e8uGtfTIISDnRYz + 7h4Vg1a8q9eXYKo6T / jq2 / 8Axgn / AOJw4qv1Cv1C5p19J6f8CfZv1YqiMVQ9lX0Wr / v2b / k63sMV WSf8dW3 / AOME / wDxOHFV + oV + oXNOvpPT / gT7N + rFURiqHsq + i1f9 + zf8nW9ziqyP / jq3H / GCD / ic 2KqGv6dpuoWC2 + o24ubf14GEZZlpIJl9NqqQfhajYqmWKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / Ji XFUXirsVdiqhPOwcQwjlO4qK7qi9ObbjbwHU / eQqvggSFSFJZmJZ3bdmY9z + r5bYqp6h / vBc0qD6 T7itfsnpTfFURiqlPD6qji3CRd0kHY + / iD3GKtQTly0bjhMlOadRv + 0p7qcVVsVQmmf7zP8A8Z7j / k ++ Кук / 46tv / wAYJ / 8AicOKrtRIGn3RboIZK9DtxPjtiqJxVDWBBganT1pvAb + q1emKrZP + Orb / APGCf / icOKr9Rp + j7mvT0nrWlPsnx2 + / FURiqHsq + i1f9 + zf8nW9hiqyP / jq3H / GCD / ic2Ku1P8A 3mT / AIz2 / wDyfTFUXiqEj / 46tx / xgg / 4nNirr3 / emw / 4zt / yYlxVF4q7FVGaZg3oxDlOw5CteKit OTEfgOp ++ ircECwpxqXZjykkbcs3cn + g2HbFVXFUPqNP0fc16ek9en8p8ajFURirsVUriASqCDwl TeKSlSp / z6jFW4XkZT6icHU0IB5A96g0FfuxVQ0z / eZ / + M9x / wAn3xV0n / HVt / 8AjBP / AMThxVff 1 + o3NNz6T0pWv2T4b4qiMVQ9lX0Wr / v2brX / AH63jiqyT / jq2 / 8Axgn / AOJw4qvv6mxuadfSelK1 + yfAg4qiMVQ9jT0Wp / v2bpT / AH63hiqyP / jq3H / GCD / ic2Ku1P8A3mT / AIz2 / wDyfTFUXiqEj / 46 tx / xgg / 4nNirr3 / emw / 4zt / yYlxVF4qoTzMD6UNGuCKgGpVQduTU7bbDviq + GFYlNCWdt3kanJj0 qaADFUn8zaDqurrFHY6zNpCKriVrZQZHbnHJGQxYBQGi4t8JLIzKCta4qoeUfK + raE159f8AMF5r q3Pp + iLwLWH0 + QbiV / nDLX5V74qneoV + oXNOvpPT / gT7r + vFURirsVdirsVQmmf7zP8A8Z7j / k ++ Kuk / 46tv / wAYJ / 8AicOKqes6tpGmWfq6rMsFrK3olnBKksrMQaA7cVNa4qk3 / Kz / ACB + 7J1y2Cyq ZEkLEJxUAks5HFR8Q + 0RuadcVTXRNe0LVkmOkXUV0kDkTGHdVdySanpUmp / 28VREn / HVt / 8AjBP / AMThxVT128srPRry4vZ47W1SJhJPM6xxryHEcmbYVJAxVGo6SIskbB0cBkdTUEHcEEYqgNC1LT9Q snnsbqG8hE86GWCRZU5CVvh5KWFRXpiqtH / x1bj / AIwQf8TmxV2p / wC8yf8AGe3 / AOT6Yqi8VY1p 3mG5uPzA1nQW06SKGwsLK4XUGdTHKtw8wQKtK / ajkH + x98VTq9 / 3psP + M7f8mJcVReKqcUKRBqVL OeTudyT74qqYq7FXYqo3cbS2s0S7s8bKoJoKkEdd8VVsVdirsVdirF / IXmK + 1u11c3emnTf0dq19 YRhpPV9YQzGsy / ClFZmIHyxVPZP + Orb / APGCf / icOKt6hpemalCsGo2kN7CjCRIriNJVDgEBgrgi tCd8VQc3lHypOCJtFsJQeQIe1hb7bB26r + 0yhj7jFUZp + mabpsBg0 + 0hs4C3MxW8aRIWIA5cUAFa ADFWpP8Ajq2 // GCf / icOKrtS02w1OwuNP1CBLqyukMVxbyCqujChBGKogAAUGwHQYqhtO0zT9Ntj bWFultbmSWcxRjivqTyNNK1PF5HZj88Vaj / 46tx / xgg / 4nNiqSfmF5iufL / l + PULfTpNTc31jb / V onVGrcXUcSGrf8WMq / TirJsVQQ0TRhK0osLYSuoVpPRj5FVJKgmlaAsafPFVl1aWSmzt / q0Jgec / uzGpUH0ZGqBSgO3XFVX9E6V / yxQf8ik / pirv0TpX / LFB / wAik / pirv0TpX / LFB / yKT + mKu / ROlf8 sUH / ACKT + mKu / ROlf8sUH / IpP6Yq79E6V / yxQf8AIpP6Yq79E6V / yxQf8ik / piqHfTdOGoQRC0g9 NoZWZfSTcq0YB6f5RxVEfonSv + WKD / kUn9MVd + idK / 5YoP8AkUn9MVWpo2joCEsbdQSWIESDdjUn p3OKqEmmaYNSgT6nBxaGYkeknUNEBvT3xVE / onSv + WKD / kUn9MVd + idK / wCWKD / kUn9MVd + idK / 5 YoP + RSf0xVDvpunDUIIhaQem0MrMvpJuVaMA9P8AKOKoj9E6V / yxQf8AIpP6Yq79E6V / yxQf8ik / pirv0TpX / LFB / wAik / piqlBaWSXtzbpbQpE0MLOqxqOVWkFGoNwOO2Kr5NE0aVQslhbOoZWAaGMj kjBlO46qwBHviqK9GL0vR4L6XHh6dBx40pxp0pTFV + KpJ5p0dNYtrWxe7urESTmlzYzvbTqfQl + z Im4xVry95UttG0a10wX19ffVVK / XLu6meeSrFuUjKygtvuaYqmP6Mtv55 / 8ApIn / AOa8Vd + jLb + e f / pIn / 5rxVLtZ8szai9mINXvtPhtmYzRW0xHrhnjakkjcpNljZRxYfaOKpnLYQSOXZpgW6hZpUH0 KrADFVv6Mtv55 / 8ApIn / AOa8Vd + jLb + ef / pIn / 5rxVhsP5UQw2slmvmTzAUnExN5 + k5hPC0rqwSA j4UQb0HE9BirJtG8t2ul6RY6at1eXK2NvFbC5nuZjLIIUCc5CrKCzcatQDfFVKby1PJr8GpjVr6O 1hSNDpSyn6u5i9Qh4 / bqTItfi + LjRqjFUyOm25JJeep32uJwPuD4qwe3 / KCCDThpw8z + YmRopUN9 + lJVuIy7IQsRA4quxoOJptirLdL8vW1hplpYC4upxaQxwevLcTc39NAnN6OByalTiqg3lqc + ZF1f 9L3wtVjRBpAl / wBFLIGHNh9ok8hXfcgVxVMTptuTXnP / ANJE / wDzXirBYfycgi0WLRh5o8xvGsEk R1E6nKLpeRTiqEDgFop24 + GKszsdCtrSyt7UTXMgt40iEj3E3JuCheTUcbmmKoZfLk48y / po6tem BY + C6T6p + qcuATmU6se / z364qjZ9HtpYJIvVuF9RSvIXE9RyFKj48VSTyT5Sj8r + tp6apqOrUt7Y G51W5a6l + FphQFqBR7AYqynFXYq7FUl80T63Bb2sui2dvfags7enbXVw1rG37iX / AHakVwa + A4 / S MVW + XrzzfcaNaza3ptrZ6q6k3VtFcs6I3IiisI3BFKd8VTh2NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKu9TVf + WeD / ke / wD1RxV3qar / AMs8H / I9 / wDqjirvU1X / AJZ4P + R7 / wDVHFXepqv / ACzwf8j3 / wCqOKu9TVf + WeD / AJHv / wBUcVXRPqBcCWCFY / 2mWVmI + QMa / rxVKNe8w67p + oRWthoE2qRSqhFx FKsaqzOVKvyWi8QA1a4qnc7XSgehGkh / a9RylPlRHriqj6mq / wDLPB / yPf8A6o4q71NV / wCWeD / k e / 8A1RxV3qar / wAs8H / I9 / 8AqjirvU1X / lng / wCR7 / 8AVHFXepqv / LPB / wAj3 / 6o4q71NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKrJ5taWCRobW3eUKTGpnehamw / uh4xVJfJV75yvBLL5r0u00rUTb2 1YLO6a6BPKbkWrFGE3 / ZV3 / 1sVZRirsVf // Z
Принципы наружного дренажа – Краткий курс
Дренаж
узнать
инструкции
инструкция
образование
информация

Варианты лечебного дренажа | ВОДОНЕПРОНИЦАЕМЫЙ! Журнал

По своей природе подвал трудно сделать водонепроницаемым. Пористая бетонная конструкция, встроенная в землю, настроена на утечку.

«Подвалы не спроектированы, не предназначены или построены для использования в качестве лодок», – сказал Джозеф Бочча, вице-президент Boccia Inc., гидроизоляционной компании из Нью-Йорка, которая выполнила тысячи проектов. «Бетон, естественно, не будет удерживать воду. Погруженные в воду, они рано или поздно потекут.В связи с этим с 1955 года моя семья кладет еду на стол моей семьи. Так что, если вы не можете закрыть воду, вам придется ее слить. Вот тут-то и пригодится внутренний дренаж подвала ».

Изделия из пустотелого плинтуса отводят просачивание в отстойник без необходимости выемки грунта.

Эти дренажные системы собирают воду до того, как она попадет в подвал, и перенаправляют ее в отстойник. «Если на улице нет воды, то и внутри не будет», – просто говорит Бочча.

Устанавливаемые на внутренней стороне фундамента или стены подвала, эти внутренние дренажные системы значительно сокращают беспорядок и расходы, связанные с ремонтом негерметичных подвалов.

Мелисса Мортон, редактор Basement Health Association, говорит: «Существует много разных систем с разными деталями, но концепция одна и та же: собирать воду, которая поступает в подвал, контролировать ее, перенаправлять и откачивать. ” Она объясняет, что внутренние водоотводные системы можно разделить на категории по расположению сливной плитки и по тому, является ли система открытой или закрытой.

Расположение сливной плитки

Три основных места расположения сливной плитки: на плите, на основании и рядом с нижним колонтитулом.

Кен Коттен, владелец сайта Waterproof.com, продает полный ассортимент продукции для внутренней канализации. «Мы подходим к гидроизоляции как к хорошей, лучшей и лучшей», – объясняет он. «Все сводится к тому, на какой высоте вы делаете гидроизоляцию».

В подавляющем большинстве случаев вода, попадающая в подвал, проходит через стены. (Иногда высокий уровень грунтовых вод заставляет воду подниматься через трещины в середине пола, но Коттен описывает это как «очень, очень редко» и выходит за рамки данной статьи.) Возникает вопрос, на какой отметке дренажная система улавливает эту воду?

Самыми дешевыми являются сливные плитки на плите, которые собирают воду в месте соединения стены с полом. Эти «пустотелые плинтусы» достаточно просты, некоторые домовладельцы устанавливают их самостоятельно. Он просто собирает воду, поступающую через стык бухты, и направляет ее в отстойник.

Emecole, компания по ремонту подвалов, базирующаяся недалеко от Чикаго, штат Иллинойс., продает этот тип продукции, как и сайт Waterproof.com. В эту категорию также попадает формовочный элемент Boccia Hollow Kick Molding, хотя его обычно комбинируют с перфорированной трубой для создания системы глубоких каналов.

Лу Коул, владелец Emecole, отмечает, что системы плинтусов не только экономят деньги, но и уменьшают беспорядок. «Нет необходимости разбивать полы, нарушая конструктивную целостность, поскольку простая канавка в полу – это все, что нужно для установки плинтуса и отвода утечки в водоотливной насос», – говорит он.«Эта система может использоваться с блочными, каменными или наливными фундаментными стенами».

Системы нижнего колонтитула

Другой класс дренажных систем находится на нижнем колонтитуле. Это хороший компромисс, позволяющий контролировать воду до того, как она достигнет уровня пола, но также избавляет от необходимости рыть глубокую траншею.

Когда дренажная плитка уже установлена рядом с нижним колонтитулом, и все, что требуется, – это более эффективная система для отвода влаги с внутренней стороны стены к дренажной плитке, продукты с ямочками – отличный выбор.Drain-EZE и Hydro-Channel разработаны специально для этих целей.

Коттен говорит: «Вместо того, чтобы собирать воду над плитой, вы опустились на четыре дюйма вниз и собираете воду сверху и снизу пола в виде единого профиля».

могут включать отдельный канал или состоять из простого переключателя.

Если сливная плитка забита или отсутствует, другие изделия могут обеспечить сбор воды и канал для ее перемещения в отстойник и по-прежнему помещаться поверх нижнего колонтитула.Примеры включают Drain-Main и VersaDrain.

Эти продукты обычно изготавливаются из сверхпрочного ПВХ или полиэтилена, чтобы обеспечить исключительную скорость потока и выдержать вес заливки бетона.

Для установки дренажной системы на нижнем колонтитуле необходимо удалить четыре или пять дюймов бетонной плиты перекрытия, примыкающей к наружным стенам, и заменить эту часть плиты новым бетоном, как только продукт будет установлен.

Глубокие системы

Системы подплит или глубоких каналов считаются лучшим вариантом для насыщенных грунтов или отказавшей дренажной плитки.Плита пола обычно удаляется на 12–16 дюймов от наружных стен, а рядом с нижним колонтитулом выкапывается траншея. Новая сливная плитка укладывается в чистый гравий, а бетон заменяется. Традиционно перфорированная труба была предпочтительным продуктом, но теперь доступны другие варианты, которые утверждают, что они более эффективно перемещают воду и противостоят корням и засорению.

Подрядчики по гидроизоляции обсуждают, лучше ли укладывать плитку рядом с нижним колонтитулом или под ним.

Джейсон Вайнштейн, владелец компании Budget Dry Waterproofing в Киллингворте, штат Коннектикут.говорит, что цокольные этажи в старых домах в Коннектикуте традиционно слишком тонкие, чтобы поддерживать стоячую дренажную систему. «Мой опыт показал, что системы, установленные там, где они пересекают верхнюю часть основания или немного ниже верха основания, работают с большей надежностью».

Джо Бочча, который 40 лет содержал дома и предприятия в сухом состоянии, говорит: «Если они копают траншею, они с таким же успехом могут установить дренажную плитку достаточно глубоко, чтобы снять гидростатическое давление. Системы дренажа под полом снимают гидростатическое давление, которое создается за пределами стены и под полом подвала.”

Дэн О’Коннер из компании HydroArmor Hydroing Systems в городе Вулвич, штат Нью-Джерси, согласен, что чем глубже, тем лучше. «Траншея должна быть достаточно глубокой и широкой, чтобы можно было проложить трубу там, где есть вода», – говорит он. «Дренажная система также должна быть непрерывной системой для отвода воды».

Бочча объясняет, как работает продукт Hollow Kick Molding его компании: «Перфорированная труба с глубоким каналом снимает гидростатическое давление, которое могло бы вытолкнуть воду в ограждающую конструкцию здания.Затем мы сливаем всю остаточную воду с помощью нашей запатентованной формы Hollow Kick Molding, которая защищает и улучшает внешний вид плавучей части бухты плиты. Это дает нам возможность гарантировать работу в течение всего срока службы конструкции ».

Cotten продает конкурирующую систему под названием Fast Track. Он жесткий, что облегчает удержание ровной линии; и не имеет гофрировки, поэтому не собирает отложения и позволяет воде течь легче. Трапецеидальная форма позволяет быстро перемещать небольшое количество воды, но по мере увеличения объема воды пропускная способность сливной плитки пропорционально увеличивается.Он утверждает, что этот продукт требует «гораздо меньше труда, меньше копать и вытаскивать тяжелое заполнение в подвал и из подвала».

Открытое и закрытое

Исторически дренажные системы подвалов оставались открытой системой. Любая вода, которая скапливается на внутренней стороне стены, сможет стекать в систему и в насос. Многие подрядчики по гидроизоляции до сих пор придерживаются этой философии. В открытых системах есть плавающая плита с зазором – обычно от ½ “до ¾” – по периметру подвала между плитой перекрытия и стеной фундамента.

«Открытая система – это способ, которым гидроизоляторы устанавливали свои дренажные системы», – говорит Хьюго Д’Эспозито из A.M. Щитовая гидроизоляция.

Недостатком открытых систем является то, что, хотя они позволяют влаге снижаться, они также позволяют радону и другим почвенным газам проникать в подвал и верхние уровни дома.

Закрытые дренажные системы, напротив, не оставляют зазоров. «Эти системы могут пойти еще дальше, установив пароизоляцию на стенах и вентиляторах под плиту для удаления влаги и других газов», – говорит Д’Эспозито.Однако закрытые системы затрудняют решение проблем с внутренней влажностью.

«Одна группа хочет заделать пол, другая – осушить», – резюмирует Бочча.

В некоторых случаях новая водосточная плитка будет уложена рядом с основанием вместе с системой для направления воды к ней.

Одной из групп, обеспокоенных открытыми системами, позволяющими загрязняющим веществам проникать в дом, является Ассоциация здоровья подвала (BHA). «Проблемы в подвале и подвальных помещениях выходят за рамки влажности», – говорит Джон Брайант, президент BHA и владелец компании AquaGuard Waterproofing в Белтсвилле, Мэриленд.«Как подрядчики по гидроизоляции подвала, вы должны думать о радоне, плесени и загрязняющих веществах в воздухе подвала».

Дэйв Хилл из Spruce Environmental Technologies в Массачусетсе говорит, что самая большая проблема – это радон. «Вы должны понимать, что радоновая система не работает с открытой дренажной системой», – говорит он. «Чтобы решить проблему радона, необходимо закрыть систему гидроизоляции».

Радон – радиоактивный газ, обнаруженный в некоторых почвах. В достаточно высоких концентрациях он может вызвать рак.«Если подрядчик по гидроизоляции прорежет щель в цокольном этаже, а затем у домовладельца возникнет проблема с радоном, в этом может быть виноват гидроизоляционный материал», – говорит Хилл. «Это может означать судебные иски для подрядчиков по гидроизоляции».

Чтобы решить эту проблему, Boccia недавно модернизировала свой продукт, включив в него замедлитель парообразования, который препятствует попаданию загрязняющих веществ в среду подвала.

В других гибридных системах смягчения / гидроизоляции радона используются пароизоляция стен и вентиляторы для подпольных покрытий для удаления радона из жилого помещения.

Открытое и закрытое

Как и во всех гидроизоляционных работах, все сводится к затратам. Коттен говорит, что простые системы полых плинтусов над плитами могут стоить всего 20 долларов за линейный фут. Другие продукты значительно дороже, а также значительно увеличиваются затраты на рабочую силу.

Закрытые системы самые дорогие. «Закрытые системы очень сложно установить эффективно из-за материальных затрат и затрат на рабочую силу, особенно в старых домах с каменным фундаментом», – говорит Вайнштейн, подрядчик из Коннектикута.«Другие дорогостоящие препятствия на пути создания закрытых систем включают масляные резервуары, водонагреватели и печи, поскольку каждый подрядчик обращается с ними по-разному, и нет единого стандарта для того, где и как они размещаются в подвале или в подвале. По мере того, как осведомленность о радоне распространяется среди населения, в конечном итоге возникнет толчок к созданию закрытых дренажных систем ».

Закрытые дренажные системы предотвращают попадание радона и других загрязнителей в жилые помещения. Они требуют пароизоляции на стене и тщательной герметизации всех заделок.

Тем не менее, Коттен говорит, что лечебный дренаж – прибыльная ниша, в которую легко попасть. «Когда я начал заниматься этим бизнесом, это стоило больших денег. Уже нет. Мы работаем с «маленькими ребятами». Гибридные продукты легко устанавливать, и их рост практически неограничен ».

4. Компоненты дренажной системы дороги

4.1. Общий

Основная цель дорожной дренажной системы – отвод воды с дороги и ее окрестностей.Дорожная дренажная система состоит из двух частей: водоотливной и дренажной. «Обезвоживание» означает удаление дождевой воды с поверхности дороги. «Дренаж», с другой стороны, охватывает все различные элементы инфраструктуры, чтобы дорожная конструкция оставалась сухой. В Швеции «обезвоживание» делится на две части: сток («авриннинг») и обезвоживание («авваттнинг»). «Сток» – это вода, стекающая с поверхности дорожного покрытия по обочинам и внутренним откосам к канавам. «Обезвоживание» включает сбор и транспортировку воды с поверхности и конструкции дороги, чтобы не было прудов на дороге или в канавах.

«Обезвоживание» состоит из следующих элементов:

– Поперечное падение

– Обочины дороги

– Материалы непроницаемые для дорожного покрытия

Типовая «дренажная» система состоит из следующих элементов:

– Отводные каналы

– Кюветы бортовые

– Водопроводные трубы

– Откосы внутренние / внешние

– Дорожные сооружения

– Нижние отводы

Общая оценка дорожной дренажной системы зависит от ее «самого слабого звена».Это означает, что если какой-либо из ее элементов выйдет из строя, вся система не будет работать, как планировалось, и дорога будет повреждена. С другой стороны, хорошо построенная и обслуживаемая дренажная система дорог является очень устойчивой инвестиционной политикой. Основными преимуществами хорошей дренажной системы являются: эффективное удаление дождевой воды с поверхности дороги и ее окрестностей, то, что дорожные конструкции остаются сухими, хорошая несущая способность и дорога, по которой приятно и безопасно ездить.

Артикул:

Bakgrundsdokument до обработки для идентификации av behov av avvattninsåtgärsder

Teiden suunnittelu IV, Tien rakenne 4, kuivatus

4.2 Тротуар и слой износа

Тротуар или слой износа – это верхний слой дороги. Одна из функций дорожного покрытия – обеспечить водонепроницаемое покрытие для нижней конструкции дорожного покрытия. Этого можно добиться, если тротуар непроницаемый и не имеет трещин. Верхний слой износа также должен иметь достаточное поперечное сечение, чтобы вода (от дождя, талого снега или льда) сразу же отводилась от поверхности дороги.

Рекомендуемое поперечное падение будет зависеть от типа дороги и материала самого верхнего слоя.На прямой дороге поперечное падение составляет от 3 до 5%. На асфальте рекомендуемое поперечное падение составляет 3%, а на гравийных дорогах – 5%. На прямой дороге поперечное падение обычно используется в качестве верхней части.

На поворотах применяется поперечное падение в форме виража, также называемое «одностороннее поперечное падение». Кроме того, на узких дорогах сложно создать и поддерживать секцию венца из-за доступной ширины. Таким образом, для гравийных дорог с низкой интенсивностью движения обычно более эффективно использовать полное поперечное падение (дорога с уклоном или откосом), а не корона.Минимальные требования к перекрестному падению кривых должны определяться в каждом конкретном случае. Поперечное падение будет зависеть, например, от ограничения скорости и геометрии (радиуса поворота) дороги. Поперечный спуск поворотов важен также для динамики движения.

Очень важная проблема с поперечным падением заключается в том, что оно не должно иметь серьезных изменений на коротких расстояниях, поскольку это может вызвать проблемы с перекосом для высоких и тяжелых грузовиков, а также создать угрозу безопасности дорожного движения. Важность правильного поперечного падения более подробно обсуждается в отчетах ROADEX о вибрациях человеческого тела, подготовленных Йоханом Гранлундом

было довольно сложно и дорого детально измерять с движущегося автомобиля, но в последнее время профилометры, трехмерные акселерометры и методы лазерного сканирования предоставили новые инструменты для более эффективного измерения перекрестных падений.Результаты испытаний этих методов также дали очень интересную информацию о важности дренажа для перекрестков и наоборот.

Артикул:

Bakgrundsdokument до обработки для идентификации av behov av avvattninsåtgärsder

Teiden suunnittelu IV, Tien rakenne 4, kuivatus (на финском языке)

4.3 Боковые канавы

Боковые канавы собирают дорожную воду и направляют ее к выпускным канавам и особенно важны, когда дорога перерезана.Если дорога проходит по высокой насыпи, боковые канавы не всегда необходимы, и их необходимость следует оценивать в индивидуальном порядке.

Продольный уклон боковой канавы должен быть не менее 4 ‰ (4 мм / м) в соответствии со старыми финскими нормативами, а в Швеции продольный уклон должен быть не менее 5 m (5 мм / м).

В Швеции боковые канавы подразделяются на две категории: 1) дорожные канавы («skärningsdike») и 2) канавы для дождевой воды («dagsvattendike»). Согласно шведским нормам, глубина боковой канавы («скернингс-дамб») должна быть не менее 30 см ниже дна конструкции дорожного покрытия.Такая же минимальная глубина в Финляндии – 25 см. В Норвегии самые высокие требования к недавно построенной дороге – 35 см. Более глубокие бортовые канавы, чем эти значения, существенно не улучшают дренаж. Тесты ROADEX в Швеции подтвердили, что эти рекомендации верны.

Дождевая канава означает, что в канаву собирается дождевая вода только с дороги и ее окрестностей, т. Е. Поверхностная почва сухая, а уровень грунтовых вод глубокий. В Швеции расчетная глубина канавы этого типа равна 0.5 м от поверхности дороги. Этот тип канавы может использоваться там, где земляное полотно водопроницаемое, а уровень грунтовых вод находится на глубине более 1,0 м от нижней поверхности дороги. Согласно старым финским правилам проектирования дорог, глубина этого типа канав (канав для дождевой воды) должна быть на 15 см ниже дна конструкции дорожного покрытия. Кроме того, основание не должно быть морозоустойчивым.

Состояние канав традиционно оценивается визуально, но этот метод считается субъективным и зависит от времени проведения оценки.Кроме того, форма канав обычно меняется очень медленно, в результате чего визуально обнаруживаются только худшие пятна, а дно канавы обычно не видно. В рамках проекта ROADEX был протестирован ряд методов для решения этих проблем, и наилучшие результаты были достигнуты при использовании комбинации лазерных сканеров и методов георадара.

Артикул:

Bakgrundsdokument до обработки для идентификации av behov av avvattninsåtgärsder (Швеция)

Teiden suunnittelu IV, Tien rakenne 4, kuivatus (Финляндия)

Geller & Sherad: Строительство дорог с низкой интенсивностью движения – Осушение дорог с низкой интенсивностью движения

4.4 сливных канала

Отводные канавы – это дренажные сооружения, отводящие воду из боковых канав от проезжей части. Вода из водосливных каналов обычно сбрасывается в существующие водные системы, такие как русла рек и озера. Сливная канава является важной частью дорожной дренажной системы, но ее часто игнорируют. Если выпускное отверстие забито, это может создать значительные проблемы для дороги на большой площади. Отводные канавы обычно располагаются за пределами проезжей части, в результате чего администратор дороги не всегда может владеть землей, по которой они проезжают.Это может создать трудности при получении разрешений от землевладельца, если сливной канал забит и требует повторного открытия.

Рекомендуется, чтобы продольный уклон выпускной канавы был не менее 4 ‰. На практике может потребоваться уменьшить градиент до более низкого уровня в зависимости от местных условий.

Выхлопные канавы следует выкопать таким образом, чтобы их можно было сбросить в естественный водоток на том же уровне, что и дно естественного канала.Если естественного русла нет, сливную канаву следует выкопать на подходящем расстоянии, чтобы свести к минимуму любые скопления ила, грязи или других вредных материалов.

Местоположение и оценка сливных каналов всегда были проблемой при инвентаризации дренажа. Это особенно актуально при обследовании дренажа с движущегося транспортного средства, и ROADEX протестировал различные методы, чтобы определить наиболее подходящий метод. Один из вариантов – использовать видеокамеру, установленную под углом 90 ° к исследовательскому фургону, для записи состояния канав.В последнее время для такого же анализа можно эффективно использовать 360-градусное видео или данные лазерного сканирования. Кроме того, данные GPS с информацией о координате z могут помочь определить вероятные места для выпускных канав, поскольку они чаще всего находятся в самой низкой точке долины.

Ссылки: Teiden suunnittelu IV, Tien rakenne 4, kuivatus (Финляндия)

4,5 Кульверты магистральных дорог

Водовод – это труба или коробчатая конструкция, обычно используемая в качестве поперечного дренажа для разгрузки канав и для пропускания воды под дорогой при естественном дренаже и переходах через ручьи.В Финляндии водопропускная труба определяется как водопропускная труба, если ее ширина в свету составляет менее 2 м, а если она превышает 2 м, она определяется как мост. Если конструкция представляет собой большую трубу с чистым отверстием 2-4 м, водопропускная труба определяется как мост для труб. По форме водопропускная труба обычно представляет собой круглую трубу, но водопропускные трубы также могут быть арочными, структурными или коробчатыми. Форма зависит от участка, необходимой площади и допустимой высоты почвенного покрова.

Водопроводные трубы обычно изготавливаются из пластика, стали или бетона.Некоторые старые водопропускные трубы также могут быть деревянными или каменными. Пластиковые водопропускные трубы зачастую легче обслуживать, чем водопропускные трубы из других материалов, поскольку лед не так легко сцепляется с их пластиковыми поверхностями.

Водоотводящие трубы дороги, а относительно небольшие водовыпускные трубы, используемые для перекрестного дренажа, могут быть подвержены засорению и требуют очистки. Вот почему при планировании установки водопропускной трубы самое важное – это убедиться, что водопропускная труба имеет соответствующий размер и имеет защиту от перелива.Водовыпускные трубы также следует устанавливать в соответствии с инструкциями производителя и надлежащим образом защищать от эрозии, размыва и оборудования для содержания дорог.

Кульверты главной дороги должны быть установлены в самой низкой точке местности. Эмпирическое правило при установке водопропускной трубы состоит в том, что естественные изменения канала должны быть минимизированы и что необходимо избегать любого ограничения ширины потока в канале. Это можно сделать, поддерживая естественный уклон и выравнивая канал через водопропускную трубу.

Высота и положение водопропускной трубы будет зависеть от ряда факторов:

– Соответствующий продольный уклон (не менее 1% для предотвращения накопления ила или грязи)

– Глубина бортовой канавы

– Уровень дренажной системы на окружающей местности

– Следует также иметь в виду, что во многих случаях на участках со слабой почвой дорога будет оседать вокруг водопропускной трубы, что приведет к повышению уровня дна канавы.

Кульверты обычно должны устанавливаться перпендикулярно трассе дороги. Их также можно установить под углом к трассе дороги, если этого требуют местные условия.

Материалы для фундамента и засыпки, а также материалы для переходных клиньев не должны быть морозоустойчивыми и не должны содержать камней размером более 75 мм. Материал фундамента не должен содержать камней размером более 40 мм. Влажная, хорошо рассортированная зернистая или песчано-гравийная почва с до 10% мелочи является идеальным материалом для обратной засыпки.

В Финляндии рекомендуемый минимальный размер водопропускной трубы главной дороги на дорогах с низкой интенсивностью движения составляет 400 мм (если длина водопропускной трубы не более 10 м). «Размер» водопропускной трубы определяется как внутренний диаметр трубы. Из этого правила есть исключения. Например, установка новой трубы меньшего размера внутри старой трубы, когда известно, что старая водопропускная труба была слишком большой. В идеале ширина водопропускной трубы должна быть равна ширине естественного канала, чтобы избежать сужения канала.

РАЗМЕР ДРЕНАЖНОЙ КОНСТРУКЦИИ
	Крутые склоны Голая, светлая растительность		Пологие склоны Густая растительность
Площадь дренажа (Га)	Круглая труба, Ø (м)	Площадь (м2)	Круглая труба, Ø (м)	Площадь (м2)
0..4	0,76	0,46	0,46	0,17
4..8	1,07	0,89	0,61	0,29
8..15	1,22	1,17	0,76	0,46
15..30	1,83	2,61	1,07	0,89
30..50	2.13	3,58	1,22	1,17
50..80	2,44	4,67	1,52	1,82
80..120			1,83	2,61
120..180			2,13	3,58

При проектировании размера водопропускной трубы следует учитывать ряд факторов, т.е.е. размер водосборной площади, тип окружающей местности, интенсивность дождя и т. д. В таблице ниже приведены некоторые примеры различных размеров водопропускных труб. Таблица модифицирована после Geller & Sherad: «Проектирование дорог с низкой интенсивностью движения – Использование, установка и определение размеров водовыпусков». Предполагается, что интенсивность осадков составляет 75 – 100 мм / ч. Ситуация голой земли с легкой растительностью и крутыми склонами имеет более высокий коэффициент стока, чем лесная земля с густой растительностью и пологими склонами. Для промежуточной местности размер трубы может быть интерполирован.Если предлагаемый размер трубы недоступен, следует использовать трубу следующего большего размера.

Выход водопропускной трубы в идеале должен располагаться в стабильном, не подверженном эрозии месте. Хорошо засаженные растительностью или каменистые участки – хорошие места для установки водопропускной трубы. Вода, текущая из водопропускной трубы, может вызвать проблемы с эрозией, если она попадает прямо в эрозионную почву. Защита каналов, каменная наброска или другие конструктивные решения не так хороши, как правильно подобранная и правильно уложенная труба.

Артикул:

Teiden suunnittelu IV, Tien rakenne 4, kuivatus (Финляндия)

Дренаж Бернтсена и Сааренкето на дорогах с низкой интенсивностью движения

Geller & Sherad: Проектирование дорог с низкой интенсивностью движения – Использование, установка и определение размеров водоотвода

4.6 водопропускных труб подъездных дорог

Подъездные водопропускные трубы позволяют воде в боковых канавах основных дорог проходить через второстепенные дороги, соединяющие главную дорогу. Такие дороги могут быть перекрестками основных дорог или простыми частными подъездными дорогами. Функция водопропускных труб подъездных дорог состоит в том, чтобы обеспечить продолжение основной дорожной канавы через боковую дорогу, как если бы дороги не существовало.

Согласно старым финским правилам минимальный размер водопропускной трубы съезда должен составлять 400 мм, если длина водопропускной трубы превышает 8 м.Если длина меньше 8 м, минимальный размер может составлять 300 мм. Длина водопропускной трубы будет зависеть от ширины подъездной дороги и часто бывает большой там, где есть магазины, заправочные станции и другие предприятия. Водопропускные трубы подъездных дорог исторически имели меньший диаметр, чем водопропускные трубы основных дорог, и вода также имеет более низкую скорость потока. Эти водопропускные трубы меньшего диаметра могут засориться и вызвать просачивание воды в слои главной дороги и ослабление их, или вызвать серьезные проблемы с эрозией.

Ответственность за содержание водопропускных труб подъездных путей варьируется в странах-партнерах ROADEX.

В Финляндии владельцем часто является частное лицо, и ответственность за содержание водопропускной трубы лежит на владельце подъездной дороги. Это может вызвать проблемы, поскольку часто эти частные лица пренебрегают своей ответственностью за поддержание чистоты водопропускной трубы. Часто водопропускные трубы слишком малы или построены неправильно. Это создает проблемы для дренажа дороги и приводит к повреждению главной дороги. В Швеции владельцем водопропускной трубы на подъездной дороге является администратор дороги (Trafikverket), и ответственность за техническое обслуживание возлагается на них.В Шотландии также ответственность за содержание водопропускных труб на подъездных дорогах возлагается на дорожные власти (то есть на местный совет по дорогам с низкой интенсивностью движения и транспорт Шотландии по национальным дорогам). В Норвегии такое же решение, как и в Швеции. В Норвегии Норвежскому государственному управлению шоссейных дорог принадлежат 3 метра от края дороги. Большинство водопропускных труб на подъездных дорогах пролегают в этом районе, поэтому ответственность за них несет Национальное агентство по охране общественного здоровья.

В Исландии частные землевладельцы должны нести все расходы, связанные с водопропускными трубами на подъездных дорогах.Водопроводные трубы должны быть построены в соответствии с директивами ICERA. Обслуживание водопропускных труб подъездных путей является обязанностью ICERA. ICERA владеет 20 земельными участками по обе стороны дороги от центральной линии. В Гренландии частный землевладелец строит водопропускную трубу на подъездной дороге, но затем муниципалитет берет на себя ответственность за ее содержание.

4.7 Конструкции и слои дорожного дренажа

Горизонтальные дорожные дренажные конструкции включают такие конструкции, как фильтрующие слои, специальный геотекстиль и специальные асфальтовые смеси (например, пористый асфальт), которые отводят воду от дороги или перерезают соединение капиллярного подъема от земляного полотна к верхней части дорожного покрытия. состав.

Основное назначение фильтрующего слоя в дорожном дренаже – срезать капиллярный подъем к слоям дорожных конструкций над ним. Материал слоя фильтра должен быть хорошо отсортирован с максимальным размером зерна 31,5 мм и не должен быть морозоустойчивым. Толщина слоев фильтра в странах Северной Европы варьируется от 0,4 м до 0,6 м. Фильтрующий слой является самым нижним структурным слоем и обычно распределяется по дну котлована. В дорожной конструкции всегда следует использовать фильтрующий слой, если земляное полотно подвержено промерзанию (например, глина, ил и илистая морена).Фильтрующий слой обычно отделяется от грунтового основания геотекстилем.

Геотекстильные композиты также могут использоваться в качестве дренажных слоев. «Поддренажный ковер» похож на сэндвич-структуру, которая переносит воду с помощью своей ячеистой структуры ядра. Жесткий пластиковый стержень зажат между геотекстилем. Ковровое покрытие укладывается на ровную поверхность и покрывается слоем заполнителя, достаточно толстым, чтобы защитить ковер от воздействия тяжелых транспортных средств.

Пористый асфальт используется в странах, где выпадает большое количество осадков. Эта специальная асфальтовая смесь обеспечивает быстрый отвод воды от поверхности дорожного покрытия. Это снижает риск аквапланирования и плохой видимости из-за «брызг и брызг», а также повышает общую безопасность дорожного движения. Вода с трудом собирается на пористой асфальтовой поверхности во время сильных дождей, так как большинство камней в смеси имеют одинаковый размер (т. Е. Очень крутая кривая сортировки).Толщина пористого асфальтового слоя обычно составляет 20-100 мм, и он укладывается поверх непроницаемого асфальтового основания. Хотя материал хорош во влажных условиях, у него есть несколько недостатков. Он не обладает износостойкостью, поэтому необходимо обеспечить достаточное количество битума для покрытия камней. Если битума будет слишком много, смесь легко поедет, и поры забиты битумом. Если битума будет слишком мало, произойдет растрескивание. Пористый асфальт может забиться и потерять свою эффективность из-за попадания твердых частиц и пыли из окружающей среды, взорванной почвы, износа двигателя и грузов.Снег, лед и антиобледенительные соли зимой также могут закупоривать поры и препятствовать стеканию воды.

Наконец, специальные материалы, такие как вспененное вторичное стекло, были использованы в качестве дренажных и морозоизоляционных слоев. Древесная кора также использовалась на лесных дорогах.

Артикул:

Вода Доусона в дорожных сооружениях, InfraRYL2010 (Финляндия)

Ehrola: Liikenneväylien rakennesuunnittelun perusteet (Финляндия)

4.8 Конструкции вертикального дренажа, водостоки

Вертикальные конструкции подземного дренажа обычно используются вдоль дорог во влажных районах, например, на насыпи с просачиванием. Эти конструкции вертикального дренажа предназначены для удаления грунтовых вод и поддержания сухости земляного полотна под дорогой. Вертикальные подземные дрены можно разделить на две основные группы; 1) стоки-перехватчики и 2) стоки понижения уровня грунтовых вод.

Иногда использование конструкций вертикального дренажа может быть более экономичным, чем добавление толстых структурных секций к дороге или частый ремонт дороги.Это особенно актуально для дорог с высокой интенсивностью движения.

Типичный подземный дренаж состоит из траншеи-перехватчика (глубиной 1-2 метра) и засыпки. Дренажные каналы обычно заполнены высокопроницаемым материалом, обернутым геотекстилем, с перфорированной трубкой или проницаемым материалом у дна. Дренажные системы на основе геокомпозитов, также известные как «ребристые дренажные системы», обычно имеют толщину всего несколько сантиметров. Эти типы дренажных систем обычно размещаются на краю конструкции дорожного покрытия, параллельно центральной линии дороги.

Желоба («французские» водостоки)

Дренаж траншеи состоит из дренажа, обернутого геотекстилем. Изготавливается из круглого или дробленого заполнителя. Раньше водосток устанавливался без трубы в основании, но в настоящее время в него обычно входит некоторая форма водосточной трубы. Оберточная ткань из геотекстиля предотвращает попадание мелких частиц почвы в канализацию и ее засорение. Геотекстиль должен быть водопроницаемым, чтобы вода могла свободно стекать из окружающей земли в канализацию.

Пошаговый пример изготовления желоба:

1. Выкопать узкую траншею

2. Очистить выкопанную траншею

3. Выровнять поверхность котлована геотекстилем

4. На дно выложенной траншеи укладывают слой заполнителя.

5. При необходимости установите несущую трубу

6. Заполнить слив заполнителями

7. Закройте слив и оберните геотекстилем (минимальное перекрытие 30 см).

8.Покройте закрытую поверхность дренажа слоем верхнего слоя почвы или другого материала с низкой проницаемостью не менее 3-5 см. Если необходимо собрать поверхностные стоки, укрывной материал также должен быть проницаемым.

Ребристые трапы – это продольные трапы, изготовленные из композитных материалов. Плавниковый дренаж обычно состоит из двух внешних поверхностей из геотекстиля, обеспечивающих фильтрацию окружающей почвы, и жесткого пластикового сердечника, зажатого между геотекстилем. Слив с ребрами также может подаваться во встроенный коллектор на дне слива.Вода течет через геотекстильную облицовку в сердцевину, которая затем переносит воду в водосточную канаву.

Артикул:

Доусон: Вода в дорожных сооружениях

4.9 Конструкции дренажа внутренних и внешних откосов

Целью проектирования внутренних и внешних склонов дороги является использование как можно более пологих склонов.Пологие склоны более безопасны для окружающей среды, лучше подходят для безопасности движения и обладают более высокой устойчивостью к эрозии. Наклон типичного склона будет зависеть от категории дороги (сельская дорога, главная дорога, автомагистраль и т. Д.) И местной топографии. Рекомендуемый уклон внутреннего склона главной дороги в соответствии со старыми финскими правилами составляет минимум 1: 2, а для внешних склонов минимум 1: 4

Плохая устойчивость на склоне может вызвать проблемы с дренажем дороги и привести к повреждению дороги.Материал, стекающий на дно канавы, может заблокировать поток воды в канаве и привести к проникновению воды в дорожные конструкции. Это может затем привести к дифференцированному морозному пучению и деформации уступа. Исследование ROADEX показало, что неустойчивые склоны являются одной из основных причин аварий на тестовых дорогах в Финляндии.

Особая проблема, которая вызывает проблемы, заключается в том, что чувствительный к воде материал со дна канавы был помещен обратно на внутренний откос во время очистки канавы.Затем этот материал быстро стекает обратно на дно канавы, что приводит к дальнейшим проблемам с дорогой.

Артикул:

Доусон: Вода в дорожных сооружениях

Teiden suunnittelu IV, Tien rakenne 4, kuivatus

4.10 Специальные дренажные сооружения

После того, как вода собрана с дороги и ее окрестностей, ее необходимо вывести за пределы дороги к приемлемому месту слива. Обычно это естественная водная система, такая как река, озеро или канал.Если это невозможно, одним из решений может быть использование «замачивания». Цель замачивания – вернуть воду в естественную циркуляцию, откуда она поступила, то есть просачивание воды обратно в природу через пористые стены. Soakaways можно использовать только в пористом грунте, но не, например, в глиняных зонах. Soakaway должны быть индивидуально разработаны в соответствии с размером и вместимостью. Готовое пространство для пропитывания должно оставаться открытым и не забиваться, чтобы оно оставалось эффективным.

Ссылки: Вода Доусона в дорожных сооружениях

Как расширить водосточную трубу

Описание проекта

Навык

Стоимость

От 200 до 300 долларов на расширение двух водосточных труб в доме среднего размера

Расчетное время

От 16 до 20 часов

Водосточные желоба и водосточные трубы – первый эффективный шаг в борьбе с стоком с крыши.Но если дождь или талый снег, стекающий с крыши, не уносится достаточно далеко от дома, он будет собираться у фундаментной стены или фундамента и просачиваться в ваш подвал или пространство для подполья. Один из верных способов избежать таких проблем, связанных с водой, – это подключить водосточные трубы к ряду подземных водосточных труб, которые ведут далеко от дома.

Дренажная труба, используемая для удлинения водосточной трубы, представляет собой неперфорированную трубу из ПВХ Schedule 40 диаметром 4 дюйма. Для некоторых работ также потребуется гибкая водосточная труба, которая неоценима для объезда препятствий или движения по неровной местности.Для нашей установки мы использовали его, чтобы обойти несколько больших валунов, которые мы не смогли вытащить.

Что вам понадобится для надстройки водосточной трубы

Наряду с дренажной трубой вам понадобится набор изгибов из ПВХ, тройников, муфт, переходников и других специальных фитингов, позволяющих соединять секции труб вместе. Кроме того, купите банку на 16 унций грунтовки для ПВХ и ПВХ-цемента для склеивания всех частей.

Как расширить водосточную трубу

Установка дренажной трубы – несложная работа, с которой может справиться любой домовладелец.Обычно это делается в три этапа: рытье траншеи, укладку трубы и засыпку грунтом. Читайте дальше, чтобы узнать, как израсходовать водосточную трубу за 10 шагов.

Смит-Бэр

Шаг 1. Создание траншеи

Используйте веревку и колья 1×2, чтобы выложить траншею. Забейте два колья в 4 футах от дома и прямо перед каждой водосточной трубой.

Поместите другие колья на расстоянии 8 футов друг от друга.Привяжите веревку к водосточной трубе, затем растяните ее и охватите все колья.

Шаг 2: Отметьте линию траншеи

Насыпьте муку из банки вдоль веревки, чтобы обозначить линию траншеи. Снимите веревку и разложите картон по краю белой линии.

Смит-Бэр

Шаг 3. Выкопайте траншею

Начните рыть траншею и сваливать грязь на картон.Это уловка, которая может значительно упростить обратную засыпку в дальнейшем.

Траншея должна быть шириной не менее 6 дюймов и иметь небольшой уклон (от 1 до 2 дюймов на длину трубы), чтобы вода стекала из водосточной трубы. Продолжайте, пока не закончите траншею.

В зависимости от длины траншеи и, что более важно, типа почвы, рытье траншеи лопатой может варьироваться от относительно простой до совершенно невозможной. Для нашей установки мы вручную вырыли траншею длиной 70 футов в каменистой почве, на что потребовалось три выходных.

Смит-Бэр

Более быстрая и простая альтернатива копанию вручную – это аренда траншейной машины или экскаватора-экскаватора. В среднем работа обычно выполняется менее чем за два часа. Чтобы минимизировать ущерб ландшафту, попросите оператора использовать 12-дюймовый траншейный ковш.

Траншея должна быть не менее 10 дюймов глубиной, но имейте в виду, что в регионах с холодной погодой труба иногда забивается льдом в периоды сильных осадков.Это состояние чаще всего возникает, когда температура воздуха днем мягкая, а ночью опускается ниже нуля.

Совет: Единственный гарантированный способ предохранить трубу от замерзания – это закопать ее ниже линии замерзания, которая находится в диапазоне от 32 до 48 дюймов в большинстве участков снежной полосы. Копать траншею такой глубины можно только в том случае, если конец трубы дренирует в сухой колодец или подсоединен к существующей дренажной линии.

Шаг 4. Разметка длины труб и фитингов

Смит-Бэр

Разложите все отрезки труб и фитинги рядом с траншеей, чтобы убедиться, что у вас есть все необходимые детали. Вдавите переходник водосточной трубы в муфту редуктора 3х4 дюйма и наденьте его на нижний конец водосточной трубы.

Шаг 5: Установите колено стартера

Поместите колено на 90 градусов в траншею непосредственно под муфтой и измерьте расстояние между двумя фитингами.

Отрежьте кусок трубы по тону ножовкой, ножовкой или 12-дюймовой пилой.торцовочная пила.

Нанесите на две сопрягаемые поверхности пурпурный грунт, затем нанесите цемент на те же поверхности и сразу прижмите трубу к колену.

Смит-Бэр

Слегка поверните их, затем удерживайте. Цемент застывает всего за несколько секунд.

Шаг 6: Вставьте переходник и переходник

Осторожно вставьте переходник водосточной трубы и редуктор в трубу, выступающую из колена, после надевания переходника на водосточную трубу; не склеивайте этот стык.

Затем спуститесь по траншее к первому повороту, уложите изгиб под углом 90 градусов и отрежьте кусок трубы так, чтобы он поместился между ним и узлом на водосточной трубе.

Склейте детали вместе, затем проверьте с помощью уровня, чтобы труба была слегка наклонена вниз.

Смит-Бэр

Шаг 7. Продолжить установку

Продолжайте прокладывать трубы вдоль траншеи, пока не дойдете до второй водосточной трубы.Для соединения участков труб используйте стандартные муфты.

Шаг 8: Начало второго водостока

Сделайте еще один переходник-переходник для второго водостока. На этот раз приклейте санитарный тройник к концу трубы и другому концу ее желоба.

Убедитесь, что изогнутый колен Т-образного фитинга обращен «вниз по потоку».

Смит-Бэр

Затем приклейте дренажную трубу от первой водосточной трубы к сантехническому тройнику.

Шаг 9: Завершение установки трубы

Продолжайте протягивать трубу от тройника вдоль траншеи. Опять же, используйте муфты, чтобы соединить отрезки трубы.

Шаг 10: Завершение работы и засыпка

Если вы собираетесь прокладывать гибкую трубу, сначала приклейте переходную муфту 3х4 дюйма к концу жесткой трубы в траншее.

Затем наденьте гибкую трубку на переходник и закрепите хомутом из нержавеющей стали.

Смит-Бэр

В самом конце траншеи выкопайте широкую неглубокую яму (примерно 16 дюймов глубиной и 36 дюймов в диаметре) и выстелите ее плоскими камнями или 4-дюймовым слоем гравия.

Положите конец трубы на этот каменистый дно и засыпьте его большим количеством камней или несколькими дюймами гравия.

На шаге 3 вы кладете широкие куски картона рядом с предполагаемой траншеей. Закончите тем, что засыпьте траншеи, используя садовую мотыгу, чтобы стряхнуть грязь с картона в траншею.

инструментов:

Распространенные проблемы с канализацией двора и решения своими руками

Итак, ваш двор не осушается должным образом. Это случается с домовладельцами по всей стране чаще, чем вы думаете, и обычно начинается с небольших луж и мокрых пятен на траве. Может быть, вы начинаете видеть на своем дворе грязные участки и участки, похожие на болото. Это классические симптомы плохого дренажа двора, означающего, что почва во дворе удерживает слишком много воды. Но почему?

Распространенные причины проблем с дренажем двора

Есть несколько факторов, которые могут привести к тому, что двор не сможет должным образом отвести лишнюю воду.Различные причины проблем с дренажем во дворе могут потребовать разных решений и подходов к самостоятельному использованию. Ниже приведены некоторые из наиболее распространенных причин, по которым ваш двор может плохо стекать.

Наклон или наклон двора : во многих случаях вода собирается во дворе, потому что ровная поверхность почвы не отводит достаточно воды от дома.
Слишком короткая водосточная труба : Если водосточная труба вашего желоба направлена прямо на цветочную клумбу или другую ландшафтную территорию, избыток воды может скапливаться в мульче и почве под ними.
Затронутая почва : Это может быть результатом строительных проектов, таких как подземные бассейны, вокруг дома. Глина твердого сплава особенно проблематична при ударе, поскольку она может удерживать влагу намного дольше, чем другие типы грунта.
Передние проходы : Если перед вашим домом есть тротуар или бетонная дорожка, это может блокировать воду, не позволяя ей течь через ваш двор в ливневую канализацию.
Эрозия стока : Если сток из водосточной трубы сорвал часть верхнего слоя почвы во дворе, это может привести к сильному сбору под эродированной областью.

Решения для дренажа 5 дворов, которые вы можете сделать самостоятельно

После того, как вы определили свою проблему и наиболее вероятную причину, пора составить план действий по улучшению дренажа во дворе. Есть несколько вариантов, к которым вы можете обратиться, но обязательно внимательно изучите каждый и располагайте необходимыми инструментами, прежде чем переходить к одному из них.

1. Сократите график полива

Перед тем, как приступить к дорогостоящему и обширному проекту дренажа своими руками, подумайте о возможности чрезмерного полива вашего двора и / или сада.Попробуйте сократить полив и посмотрите на проблемные места, чтобы узнать, стекают они или нет. В противном случае почва могла бы дренироваться должным образом, но просто не успевала за вашим графиком полива. Если нет, то, возможно, пора запачкать руки.

Необходимые инструменты: Большинство спринклерных систем можно настроить на работу с меньшими или меньшими интервалами. Если вы поливаете двор вручную, просто делайте это реже. Следите за влажными зонами в течение следующих недель или двух, чтобы определить, действительно ли ваш двор не стекает.

2. Расширьте водосточную трубу

Если вы обнаружите, что сток, вызывающий проблемы с дренажом вашего двора, исходит из вашей водосточной системы, решение, которое вы ищете, может быть таким же простым, как удлинение водосточной трубы от дома, чтобы она не образовывала бассейн в вашем ландшафтном дизайне. области. Однако, если вы отводите сток от своего дома, убедитесь, что вы отправляете его в ливневую канализацию или другой безопасный дренажный источник, а не на соседний участок.

Пока вы занимаетесь этим, вы можете убедиться, что сами желоба работают правильно.Заблокированные или неисправные желоба могут привести к переливу воды в ваш двор. Если ваша крыша превращается в водопад каждый раз, когда идет дождь, возможно, пришло время заняться ремонтом водосточных желобов.

Необходимые инструменты: Дополнительный материал для сливного отверстия, электродрель, плоскогубцы, винты, шайбы и болты.

3. Выкопайте русло ручья или канаву

Если у вас во дворе промокшее место, которое не может исправить пристройка водосточной трубы, вам может потребоваться искусственный ручей или дренажная канавка, чтобы отводить воду из низин.Эти проекты обычно включают выкапывание почвы в длинную неглубокую траншею и заполнение ее гравием и декоративными камнями. Предполагая, что ваш двор имеет правильный нисходящий уклон, эта установка, по сути, будет действовать как горка, через которую будут выходить сточные воды.

Дополнительным бонусом к этому проекту является то, что сухой искусственный ручей, даже когда он не используется, может стать привлекательным дополнением к вашему ландшафту.

Инструменты, которые вам понадобятся: Инструменты для рытья траншей, такие как лопаты и лопаты, гравий, камни и метод удаления излишков грязи.

4. Постройте дождевой сад

Если на вашем участке есть низина, в которой собирается вода, и нет достаточного уклона, чтобы дренировать ее с руслом ручья, вы можете подумать о том, чтобы сделать это мокрое пятно для вас, превратив его в дождевой сад. Дождевые сады предназначены для улавливания дождя и обычно заполнены водолюбивыми растениями, такими как хосты, папоротники и декоративные мхи, которые могут высушивать насыщенные участки. Они не обязательно решают проблему дренажа двора, но они определенно более привлекательны, чем грязная яма, полная мокрой травы.

Готовый дождевой сад идеально отводит воду в течение 24 часов. Этот показатель, а также уровень пористости почвы, в которой вы строите, могут помочь вам определить, на какую глубину копать огород. Ваш дождевой сад также может быть конечной точкой водостока или русла ручья.

Необходимые инструменты: Уровень, лопата, тачка, речной камень, декоративные камни, гравий, ландшафтная ткань, трубы из ПВХ и водонепроницаемые растения.

5. Установите французский дренаж и / или сухой колодец

Если в вашей почве есть проблемы с дренажом, которые нельзя решить путем корректировки уровня поверхности, возможно, пришло время углубиться.И французские водостоки, и сухие колодцы устанавливаются ниже верхнего слоя почвы для рассеивания и перенаправления излишков воды, но есть ключевые различия в их применении и конструкции.

Французский дренаж и сухой колодец: в чем разница?

Французский водосток обычно состоит из длинной траншеи, заполненной гравием или другими материалами основания, и дренажной трубы, идущей от дома по длине водостока. Затем труба засыпается фильтром и грунтом или речным камнем на уровне грунта.Французские водостоки универсальны и могут быть установлены практически в любом месте. Они отличаются от русла ручья или дренажной канавы тем, что французский водосток состоит из заглубленных под землей труб, в отличие от неглубокой траншеи, которая перенаправляет сток на неровную поверхность.

Сухой колодец обычно устанавливается в конце ручья, канавы или французского водостока и используется для сбора и рассеивания воды в окружающей почве вместо перенаправления воды от дома. Обычно это делается с использованием утяжеленного рукава из дренажной ткани или большого металлического или бетонного бассейна с отверстиями по бокам, через которые собранная вода может стекать в пористую почву поблизости.Секции сухого колодца большего размера можно приобрести во многих магазинах товаров для дома.

Для улучшения дренажа в тяжелых условиях двора популярным и эффективным решением является французский водосток, соединенный с водосточной трубой, ведущей от дома и заканчивающейся сухим колодцем. Обязательно проверьте состояние почвы на предполагаемом месте установки сухого колодца. Если почва там непористая и плохо дренируется, сухой колодец не принесет вам никакой пользы. Это можно сделать, выкопав небольшую яму с помощью копалки, налив в нее воду и посмотрев, сколько времени потребуется для ее слива.

Инструменты, которые вам понадобятся: Водонепроницаемая пластиковая труба, лопата, копатель, дренажная ткань и / или металлические или бетонные секции сухого колодца, верхний слой почвы, камни и / или гравий.

Проверяйте свой двор почаще, чтобы предотвратить проблемы с дренажом двора в будущем

Даже после того, как вы взялись за выбранный вами проект дренажа двора своими руками и ваша собственность вернулась в нужное русло, важно заботиться о своей почве и следить за нежелательной стоячей водой в будущем. Если вы обеспокоены тем, что ваша почва недостаточно аэрирует, цикл рыхления может разрыхлить землю и ускорить ее дренирование.

Декоративные камни во дворе, если они не размещены должным образом, также могут создавать препятствия для стока, заставляя воду скапливаться в траве. Подумайте о том, чтобы переместить или убрать несколько камней со двора, чтобы дождевая вода могла свободно выходить из двора.

Когда ваш двор не осушает так, как должен, легко почувствовать себя перегруженным задачей починить его. Но с правильной подготовкой и правильными инструментами вы можете взять на себя множество идей по дренажу двора своими руками за пару выходных, чтобы вернуть свою собственность в нужное русло.

Хотите внести другие изменения в свой двор? Независимо от того, над чем вы работаете, узнайте, как с легкостью выбрасывать все виды строительного мусора, от бетона и кирпича до мусора и грязи со двора.

Подъезды к водостокам и водостокам

В водосточных системах не так много шика, но при правильной установке они отлично справляются с отводом стока с крыши от вашего дома. По водосточным желобам от фундамента отводятся сотни галлонов воды.Это сохраняет подвалы и подполки сухими, защищает сайдинг и окна от вредного фартука, а также предотвращает образование пятен и гниение стен вашего дома. Таким образом, желоба – это важная деталь дома, которая требует баланса практичности и эстетики, хотя они и не выглядят кричащими.

Выбор вариантов

Первое правило выбора новой водосточной системы – практичность. Водосточные желоба и водосточные трубы доступны в широком диапазоне материалов, стилей и цен.На выбор предлагаются алюминий, винил, оцинкованная сталь, нержавеющая сталь и медь. Возможно даже дерево, но деревянные желоба встречаются редко и в основном используются в проектах реставрации. Из-за умеренной цены популярным выбором являются желоба из оцинкованной стали. Алюминиевые желоба немного дороже, но требуют меньшего ухода. Виниловые желоба недороги и могут быть легко установлены мастером за один уик-энд. С другой стороны, медные желоба очень дороги, но имеют красивый внешний вид, никогда не ржавеют и не нуждаются в покраске.

Желоба также доступны в различных размерах и формах, называемых профилями, но обычно ограничиваются круглыми, полукруглыми, выступами и прямоугольниками. Самыми популярными вариантами являются полукруглые и K-образные профили, у которых передние профили напоминают букву K. Ребра этих профилей не только добавляют стильного внешнего вида, но и добавляют структурной целостности. Желоба доступны в диаметрах 4, 5 и 6 дюймов. Размеры водосточной трубы также различаются по размеру и бывают круглой или прямоугольной формы.

Цвета тоже различаются. Доступно более 25 цветов заводской отделки для секционных алюминиевых и стальных желобов, что позволяет легко подобрать цвета дома и отделки. Коричневый или белый долгое время были самыми популярными вариантами. Имейте в виду, что цвета на водостоках со временем тускнеют. Возможно, вам также придется заменить секцию из-за повреждения дерева или шторма. В таком случае блеклые цвета могут привести к несовпадению заменяемых деталей с существующим желобом. Белый – это стандартный цвет водосточного желоба из-за его высокой устойчивости к обесцвечиванию.

Все желоба либо секционные, либо бесшовные. Под бесшовным желобом подразумевается, что прямой желоб состоит из одного сплошного куска водосточного материала. Единственные швы – на угловых подоконниках и водосточных трубах. Секционные желоба продаются по частям и устанавливаются как составные системы. Бесшовные желоба считаются более прочными, потому что швы секционных желобов со временем могут ослабнуть и вызвать утечки через 10-15 лет. Это связано с тем, что постоянное расширение и сжатие желобов приводит к растрескиванию герметика швов секционных систем.В этом случае швы необходимо заделать изнутри специальной герметиком для желобов.

Хороший подрядчик поможет вам выбрать лучшую систему, подходящую для вашего дома. Но если вы заказываете работу по контракту, внимательно выбирайте того, кто профессионально устанавливает желоба, и проверяйте его рекомендации. Монтаж водосточных желобов – это простой начальный бизнес, и в результате в вашем районе может появиться много новых подрядчиков, не имеющих большого опыта. И всегда получайте более одной ставки, но не обязательно выбирайте самую низкую цену.Если одна ставка значительно ниже другой, то желоба, используемые подрядчиком с низкой ставкой, могут быть сделаны из более тонкого и менее прочного металла. Выбирая металлические желоба, выбирайте самый толстый, который вы можете себе позволить; Рекомендуется металл толщиной 0,032 дюйма.

Наконец, проверьте гарантию на водостоки и аксессуары. Рекомендуется гарантия сроком не менее 20 лет. И обеспечьте как минимум годовое покрытие любых подрядных работ.

(Фото любезно предоставлено Slate & Copper)

Установка водостока

При периодической чистке водосточные желоба – обычное дело в доме.Но повреждение штормовых и ледяных плотин, коррозия, вмятины водосточные трубы или провисающие водостоки могут потребовать замены. Или, может быть, вы только что добавили новое крыло в свой дом или устанавливаете водосточные желоба в новом доме. Какой бы ни была причина, установка вашей собственной системы не исключена.

Самыми удобными для домашнего использования водосточными системами, вероятно, являются виниловые системы, которые можно приобрести в большинстве крупных домашних магазинов, таких как Lowe’s и Home Depot. Эти системы поставляются с пошаговыми инструкциями, которые проведут вас через весь процесс.Соединяющиеся части легко понять. Виниловые секции соединяются соединительными элементами с герметичными силиконовыми прокладками. Собранные желоба защелкиваются на крючках, которые привинчиваются к обшивке. Вам понадобится меловая леска, дрель с удлинителем под магнитную отвертку (или шестигранную гайку), ручная пила с мелкими зубьями и угловая пила (или угловая пила), рулетка и карандаш.

Также доступны секционные желоба из оцинкованной стали, но компоненты должны быть спаяны вместе – непростая задача для неопытных домовладельцев.

Профессиональные установщики обычно предпочитают бесшовные алюминиевые желоба. Они практически не требуют обслуживания, вам не нужно беспокоиться о ржавчине и они редко требуют покраски. Такие компании, как Alcoa, предлагают заводские алюминиевые желоба длиной до 36 или 37 футов. Они также бывают меньшей длины, но бесшовное соединение обеспечивает первоклассную установку. Конечно, транспортировка этих длинных секций может вызвать проблемы. Их нельзя просто привязать к крыше машины. Их нужно поддерживать и защищать от ветра.Возможно, вам лучше всего просто заплатить компании-поставщику кровли разумную плату за доставку, чтобы она доставила их к вашему порогу.

Профессиональные установщики водостоков часто решают эту проблему, используя машину для выдавливания желобов точной длины на месте.

При замене водосточного желоба после удаления старого желоба подготовьте облицовочную доску с грунтовкой. Если фасция повреждена или сгнила, замените ее. Затем определите правильный наклон желоба и проведите мелом на лицевой панели, чтобы использовать его в качестве ориентира.Желоба должны иметь уклон 1 дюйм каждые 20 футов к водосточной трубе. Водосточные желоба длиной более 35 футов должны иметь водосточные трубы на каждом конце, простирающие желоб от центра к каждому водостоку.

Виниловые желоба просты в установке домашним мастерам. Большинство из них доступны в виде секционных систем, которые крепятся к лицевой панели с помощью кронштейнов.

Как правило, проще и безопаснее провести точные измерения, чтобы определить длину желоба, а затем собрать весь желоб на земле.Это сводит к минимуму нестандартную работу, которую вам придется выполнять наверху лестницы. При измерении учитывайте небольшой выступ черепицы на краю крыши. Также проверьте и перепроверьте свои измерения для выпускной трубы. Вы должны разместить их в правильном месте относительно водосточной трубы. Можно использовать квадрат в обрамлении на стене ниже, чтобы перенести центральную линию водосточной трубы на меловую линию.

При установке бесшовной системы обрежьте желоб по длине с помощью ножовки или торцовочной пилы и ножниц по металлу.(При резке бензопилой медленно опустите лезвие в желоб и наденьте защитные очки, чтобы отразить летящие осколки металла). Удалите заусенцы плоским напильником.

Как бесшовные, так и секционные желоба необходимо обрезать до длины, подходящей для различных углов дома.

При использовании секционной системы соберите секции в соответствии с инструкциями производителя. Обрежьте излишки, чтобы они поместились между углами, скользящими соединениями, выпускными отверстиями и торцевыми крышками.Перед тем как заделать швы, соберите желоб в сухом виде и проверьте его на соответствие.

Выпускная труба секционной системы входит в состав компонента. Однако для бесшовных систем используйте фактическую выпускную трубу в качестве шаблона, чтобы нарисовать отверстие в желобе. Поддержите желоб снизу деревянным бруском и с помощью молотка и стамески аккуратно прорежьте отверстие. Выпускные трубы обычно устанавливаются с предварительно просверленными отверстиями во фланце, окружающем трубу. Закройте все швы герметиком для желобов.

Затем установите ремни, вешалки или кронштейны через каждые 24–32 дюйма. Закрепите вешалки в хвосте стропила, если только вам не повезло, что у вас есть прочный каркас по всей длине водосточной доски. Убедитесь, что подвесы установлены на расстоянии не более 18 дюймов от любых скользящих соединений. Избегайте использования вешалок с шипами и наконечниками, которые со временем выскакивают из дерева. Это может вызвать провисание желобов. Вместо этого закрепите вешалки шурупами для дерева, которые вгрызаются в дерево и препятствуют соскальзыванию.

Желоба монтируются с помощью металлических подвесок или виниловых скоб, которые крепятся к лицевой панели шурупами для дерева.

Убедитесь, что желоб будет расположен так, чтобы край нижнего ряда черепицы попадал в середину желоба. Возможно, потребуется использовать блоки или деревянные планки для сборки облицовочных досок, отрегулировав размещение желобов.

Небольшая помощь при установке желоба не повредит, но если вы летите в одиночку, вы все равно можете установить 35-футовый желоб самостоятельно. Хитрость заключается в том, чтобы удерживать его посередине, чтобы он был сбалансирован. Расположите лестницу в центре стены и убедитесь, что она устойчива.И держите желоб подальше от любых воздушных линий электропередач. Установите желоб, начиная с центра и двигаясь наружу. Желоб должен следовать небольшому уклону, обозначенному меловой линией.

Добавление водосточной трубы

Измерьте и обрежьте водосточную трубу до нужной длины. Обязательно учтите любые изгибы в верхней части водосточной трубы, которые могут потребоваться для установки в выпускную трубу. Второй колен в нижней части водосточной трубы должен направлять воду в дренажную систему.Виниловые угловые соединения выполняются с помощью виниловых соединительных элементов. Металлические колена соединяются с помощью скользящих соединений, заклепок или жидкого припоя. Ознакомьтесь с рекомендациями производителя водосточного желоба.

Большая высота этой задней двухэтажной палубы в сочетании с очень крутым уклоном в конце палубы потребовала использования строительных лесов для установки водосточного желоба и водосточной трубы.

Прикрепите водосточную трубу к стене ремнями вверху и внизу с интервалом 6 футов.При необходимости закройте заднюю часть желоба деревянными брусками. Убедитесь, что концы водосточной трубы стекают в надлежащую дренажную систему, например, в сухой колодец, на тротуар или брызговик, который направляет воду по крайней мере на три фута вниз от фундамента дома на правильно выровненную почву. Это гарантирует, что ваша новая водосточная система будет сбрасывать всю воду, необходимую для защиты вашего дома от влаги и гниения.

Французские инструкции по установке дренажа: все подробности.

На этой странице мы подробно рассмотрим, как установить французскую дренажную систему, чтобы уменьшить проблемы с дренажем на вашем лужайке, дворе или в саду. Официально французский водосток – это гравийный сток без трубы. Вода просто собирается и проходит через гравий или камень. заполненный канал, который начинается с поверхности или чуть ниже нее. Но в наше время и для практических целей мы рассмотрим Французский водосток, чтобы включить дренажную трубу в гравий.

Еще одно отличие, которое вы заметите здесь, заключается в том, что в то время как другие гиды по дренажу рекомендуют для своих французских Водостоки – часто шириной всего 6 дюймов – я рекомендую, чтобы ваши траншеи были шириной от 8 до 12 дюймов по следующим причинам:

Более широкий французский слив прослужит дольше
Емкость для сбора и отвода воды лучше, чем больше ширина
Широкий французский водосток легче копать и выравнивать, особенно когда он становится глубоким

Мы подробно рассмотрим каждый из этих пунктов…

Более широкий французский водосток прослужит дольше , потому что основной причиной отказа французского водостока является заиливание промежутки между гравием, глиной и почвой – а в более широкой системе просто больше гравия и требуется больше времени, чтобы забиться. Также лучше всего, если французская водосточная траншея будет обернута проницаемая ландшафтная ткань (тип протекающей воды) и трубы покрыты ткань сливного рукава чтобы еще больше замедлить засорение корнями или частицами почвы.Копать дренажную систему – большая работа – будьте обязательно сделайте все возможное, чтобы ваш тяжелый труд длился как можно дольше.

Емкость для сбора и отвода воды лучше в широком французском водостоке. Это вещь типа здравого смысла. Подумайте, насколько больше воды может пройти через 10-дюймовый канал по сравнению с 6-дюймовым каналом. Также помните, что мы хотим разрешить как можно больше собранной воды, чтобы впитаться в почву в более сухих частях двора, и французский водосток высотой 12 дюймов ширина имеет вдвое большую площадь дренажа, чем траншея шириной 6 дюймов.Также есть потенциал для небольшие сухие колодцы которые вы можете добавить на дно французской дренажной траншеи – их намного легче выкопать в более широкой траншее.

Широкий французский водосток легче копать и выравнивать, особенно когда он глубокий, , потому что вы можете получить свой рыть инструменты, руки и даже ноги в глубокую 12-дюймовую траншею, но не в 6-дюймовую. Выровнять дно траншеи для получения правильного уклона также намного проще в более широком французском водостоке, особенно при копании вручную.Существует также проблема использования копателя почтовых ям на дне французской дренажной траншеи для добавления сухих колодцев, как указано в абзац выше. Для тех, кто использует траншеекопатель, многие модели с бортовым поворотом навесные траншеекопатели и несколько траншеекопателей с ручным управлением подойдут для траншейной цепи шириной 10 или 12 дюймов – спросите на пункте проката.

Так что планируйте хорошо выполнять работу и, следовательно, делать ее только один раз в жизни. Потратьте немного больше времени, чтобы выкопать более широкую ширину и потратьте немного больше на дополнительный гравий, который понадобится.Оно того стоит!

Установка дренажной и дренажной плитки French

За несколько дней до начала копания обратитесь в местную коммунальную компанию, чтобы получить все подземные коммуникации (газ, вода, канализация, электрические, телефонные и т. д.) линии на вашем участке расположены и отмечены.

У себя во дворе разбейте дренажную систему, которую вы спроектировали в Шаг 3. Прочтите инструкции по определению уклона дренажной системы. на странице, чтобы выяснить, насколько глубоко копать и какой уклон должны иметь различные части вашей системы.

Перед тем, как начать копать, подумайте, как вы будете обрабатывать всю оставшуюся грязь. Установка французского стока сильно отличается от нормальная траншея в том, что большая часть грязи не вернется в траншея (из-за гравия). Чаще всего люди загружают в тачку лишний грунт и вывозят его на дорогу для самовывоза и удаления, или переместите его в другую часть своей собственности для заполнения. Обязательно планируйте насыпать грунт, чтобы не пришлось пересекать открытый желоб с тачкой.Верхний слой почвы обычно укладывается на стороне, противоположной грунту, так как он будет засыпан верх траншеи.

Часто лучше начинать рытье с самого дальнего конца дренажной системы, обычно канавы, улицы, колодца или другого низкого или другого низкого уровня. сухая область, в которую вы дренируете. Таким образом, вы зафиксируете фиксированный конец, и если проблемы возникнут выше по течению в системе (например, валун или основные корни) иногда можно просто увеличить уклон французского дренажного трубопровода, чтобы он проходил через верхнюю часть препятствия.

Так что соберите своих друзей и несколько хороших инструментов для рытья траншей и приступайте к делу.

Установка дренажной трубы и гравия

Поздравляю, вы закончили сложную часть (проектирование и копание). Это было много работы, и вы не хотите, чтобы это было нужно делать опять, правда? Чтобы ваш французский слив прослужил долго-долгое время, вам необходимо использовать следующие предметы:

Французские дренажные трубы выходят из строя только тогда, когда гравий становится заполненным глиной или частицами почвы или когда дренажная труба становится заполненной почвой или корни.
