Монтаж винтовых свай своими руками: история одной многодетной семьи – Тимерлайн

Что нам стоит дом построить?» – подумал я – отец 3 детей, когда нас, как уже «не многодетную семью», сняли с льготной очереди на получение жилья. Стояли мы в ней 20 лет. И вот мои старшие пацаны-двойняшки, выросшие в общежитии, достигли совершеннолетия. Ребята пошли «на свой хлеб», мы перестали быть остронуждающимися в жилье, хотя так и остались жить впятером на 18 квадратных метрах.

На семейном совете было принято решение, что будем строить собственный дом в деревне – на месте дедовского развалившегося сруба. Остановились на каркасном доме и свайно-винтовом фундаменте. Мы решили, что по максимуму все строительные работы выполним своими силами, чтобы максимально сэкономить взятые в кредит средства.

Проект и расчеты сами не делали: количество свай определили специалисты

Я понимал, что от правильности расчетов зависит надежность дома и его долговечность. Как ни крути, а каждый должен заниматься своим делом. Поэтому проект дома нам предоставила компания, занимающаяся малоэтажным строительством. А все параметры свайно-винтового фундамента, нам рассчитал инженер компании, производящей опоры.

В нашем случае дом получился на 100 квадратов с жилой мансардой. Толщина стены 250 мм. Сваи нам предложили в 2 вариантах: 89х250х2500 мм и 108х300х2500 мм. Мы посоветовались, оценили свой бюджет, и, в конце концов, была выбрана винтовая свая 108х2500 мм. Оптимальное количество свай – 25 единиц.

Сваи вкручивали вручную: это очень трудно физически

Монтаж винтовых свай своими руками мы выполняли непосредственно в грунт. В «арсенале» имелись только ломики. Работа выполняется на первый взгляд просто:

делается разметка на грунте;
свая устанавливается вертикально в нужном месте;
вставляется ломик в специальное отверстие вверху опоры;

на оба конца этой перекладины надеваются полые трубы – они играют роль рычагов;
выполняется вкручивание по часовой стрелке.

Из личного опыта могу сказать, что мероприятия эти не из легких. Не знаю, как быстро с этим справляются специалисты, но мы вчетвером со сваями провозились 5 дней. А потом еще 3 дня выполняли обвязку арматурными балками, соединяя верхушки свай между собой.

Делаю акцент! Верхушки свай должны быть идеально выровнены на одном уровне.

Что я понял по ходу ввинчивания свай

Чем длиннее рычаги (труба за которую тянешь при ввинчивании), тем легче пойдет свая. У нас были 3-метровые и 4-метровые – было с чем сравнить.
Важно изначально направить точно вертикально опору – допустимый угол отклонения 1 градус.
Глубина монтажа сваи зависит от состояния и состава грунта. Мы опустились ниже 2 метров – нижняя часть опоры оказалась ниже глубины промерзания земли. Как раз достали наконечникам до плотного слоя грунта.

Возможные проблемы при монтаже свай своими руками

Перед тем, как взяться за самостоятельное устройство свайного фундамента, естественно, я «перелопатил» много информации в интернете, а также консультировался со спецами из свайной компании. На основании полученной информации я ожидал 2 проблем.

Проблема #1 Свая не разрыхляет грунт и не ввинчивается

В этом случае потребуется дополнительная физическая сила. На рычаги должны надавить (нависнуть) еще 2 помощника. Или один человек должен взобраться на верх оголовка и под его весом опора «пойдет».

Проблема #2 Свая уперлась во что-то твердое и дальше не идет

Если абсолютно понятно, что свая уперлась в непреодолимое препятствие, то решение одно – обрезать ее и оставить так, как есть. Правда, в моем случае эти неприятные моменты отсутствовали. Но, может быть кому-то эти практические советы и пригодятся.

Монтаж фундамента на винтовых сваях своими руками

Монтаж фундамента на винтовых сваях своими руками | СВ-Фундамент

Прежде всего, следует выбрать оптимальную конструкцию фундамента. Среди возможных вариантов – ленточный фундамент, монолитная фундаментная плита, фундамент на винтовых сваях либо столбчатый фундамент.

При возведении дачных домов или коттеджей по технологии сип-панелей, из щитового, брусового либо других видов деревянных материалов, более предпочтительно использование винтовых свай.

При уверенности в благоприятном грунте на выбранном участке (нет корней, камней, известняковых либо торфяных заложений) может производиться самостоятельный монтаж винтовых свай, без необходимости применять специальную технику.

Для самостоятельного монтажа потребуются:

«Стандартные сваи». Винтовые сваи длиной 2.5 м и диаметром 108 мм.
Определяется диаметр сваи в зависимости от прогнозируемых нагрузок. ДляСВС-108/2500 мм. несущая способность в суглинках составляет в среднем 4-8 тонн.
Определяется длина сваи в зависимости от степени промерзания грунта в регионе, состава грунта (расстояние устойчивого грунта от поверхности), высоты цоколя строения (минимум 0.5 м.).
Оголовки 250*250 мм;
Лопата.
Колышки, с помощью которых размечается свайное поле.
Рулетка.
Лопата.
Маркер по металлу.
Гидроуровень или нивелир.
Магнитный уровень.
Металлический лом.
Два рычага. Трубы 2-3 метра длиной, надевающиеся на металлический лом.

Сварочный аппарат.
Болгарка с отрезными дисками по металлу.
Цемент, вода, песок.
Генератор (если не подведено электричество).
Антикоррозийное покрытие, предназначенное для обработки сварного шва.
Емкость для бетонного раствора.
Два помощника.

Монтаж винтовых свай – пошаговая инструкция

Разметка свайного поля
Монтаж свай производится с шагом не больше 3 м. между собой. Превышение этого расстояния приведет к снижению несущей способности, возникает риск провисания бруса. Крепление всех несущих перегородок дома должно производиться к винтовым сваям.
Выставляем периметр
Измерение диагоналей, установка колышек в 4 углах по периметру дома. Фундамент должен быть параллельно соседнему участку или дороге.
Завинчиваем угловые сваи
Завинчивание свай должно производиться строго по центру бруса. Соответственно, при указании размеров дома «по краям», потребуется вычет половины ширины бруса с обеих сторон. В частности, при размерах «по краям» 6 на 6 метров, а первый венец — брус с сечением 150 на 150 мм, завинчивание угловых свай должно производиться с шагом 5,85*5,85 м.
Завинчивание свай
Выкапывание в намеченном месте приямка, с глубиной не более 0.5 м. В противном случае может потребоваться обвязка. Завинчивание свай должно производиться в грунт не менее 1.5 м. глубиной, чтобы не было выпирания в результате морозного пучения. Закручивание свай оптимально производить на 1.6-1.7 м. глубиной.
Лом вставляется на конце сваи в технологическое отверстие.
Надевается на него с двух сторон труба больше диаметра – в качестве рычага. Производится крепление магнитного уровня на ствол сваи. Наклон сваи должен быть с углом не больше 1.5-2 градуса, в противном случае существует риск неравномерной нагрузки с последующей деформацией сваи. По мере того, насколько сложно окажется крутить сваю, можно ощутить плотное затягивание лопасти в грунт, после этого остановите процесс.
Обрезка свай
Сваи обрезаются по высоте гидроуровнем либо нивелиром. Обрезка должна быть минимум 15-20 сантиметров – длина технологического отверстия без несущей способности.
Бетонирование
Бетонирование свай производится с помощью раствора цемента и песка в соотношении 1 к 4. Бетонирование позволяет защитить сваю от внутренней коррозии.

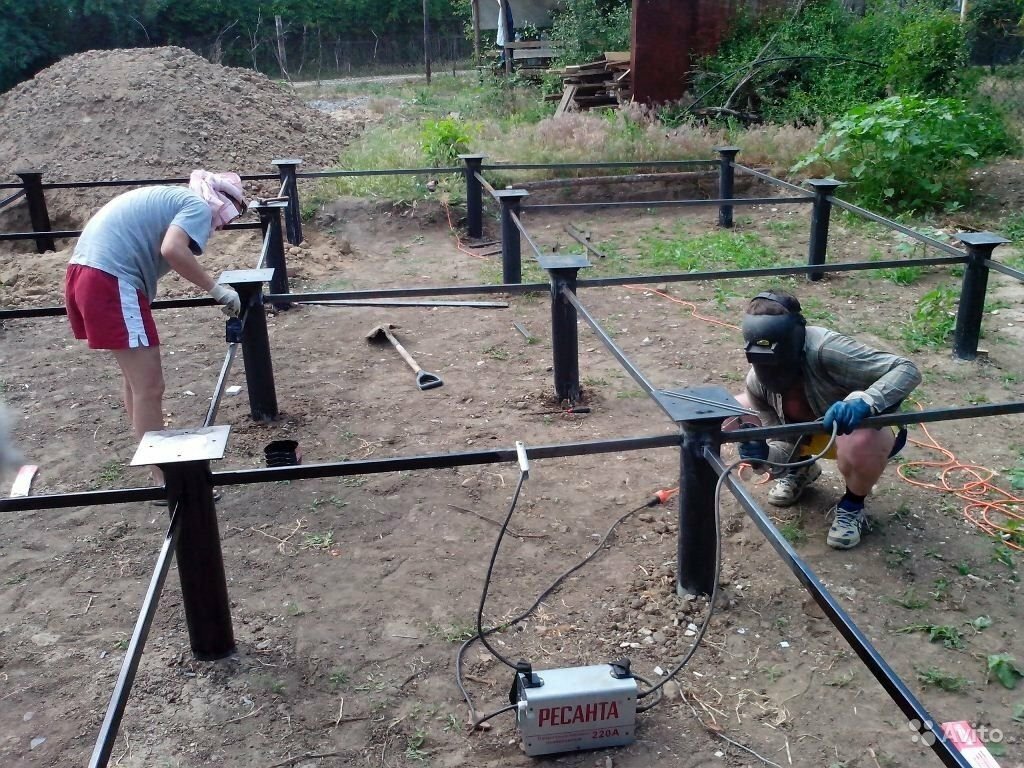

Приваривание оголовков
Оголовок 250*250 мм является усиленной площадкой, с привариванием к трубе диаметром больше по сравнению со сваей, с отверстиями для крепления бруса.

На сваю надевается и приваривается оголовок. Требуется зачистка сварного шва и обработка с помощью антикоррозийного средства.

Для фундамента на винтовых сваях усадка не нужна. Обвязка и строительство может производиться на следующий день.

Возврат к списку

Здравствуйте! К сожалению, в вашем регионе у нас пока что нет полноценного представительства.

Вы можете заказать сваи с доставкой по телефону 8 (812) 426-13-18.

По вопросам сотрудничества и дилерства в вашем регионе просим звонить по телефону 8 (952) 201-00-00.

шаг и техника монтажа, какой техникой затянуть

главная » Строительство фундамента под дом, дачу и гараж

Устройство свайно-винтового фундамента – достаточно распространенная технология, набирающая популярность в частном строительстве. Этот способ организации систем обеспечения не нов, а стал доступен лишь несколько лет назад в связи с бурным развитием технического прогресса и переориентацией промышленности на удовлетворение потребностей населения.

Установка винтовых свай не представляет особой сложности, но требует определенных понятий относительно выбора изделий, правил их подготовки, монтажа и последующей эксплуатации.

Содержание

Особенности и преимущества винтовых свай
Определение длины сваи
Варианты забивки винтовых свай
Процесс забивки свай в грунт
Тонкости и технология установки своими руками

Винтовые сваи представляют собой полую металлическую трубу с наконечником, лопастями и технологическими отверстиями для передачи усилия на изделие при его ввинчивании в грунт. В составе фундаментной системы заглубленные стержни выполняют удерживающую и опорную функцию, за счет прочности конструкции и устойчивости в грунте за счет большой площади опоры.

Свайное устройство имеет следующие особенности: тип

– сплошное и сборное;
тип завинчивания – лопастное, спиральное, комбинированное;
количество лопастей – пара, несколько спиралей;
наконечник – литой, сварной, кованый;
материал – нержавеющая сталь, черный чугун с антикоррозийным покрытием.

Установка свайного фундамента дает застройщикам следующие преимущества:

Защита дома от давления и смещения грунта, возникающего при морозном пучении. Лопасти опускаются ниже точки промерзания почвы.
Долговечность за счет использования материалов, устойчивых к воздействию влаги, кислот, щелочей и других реагентов, содержащихся в земле.

Прибыльность. Установка винтовых свай на 30-40% дешевле, чем забивка железобетонных столбов или заливка монолитных фундаментов.
Широкий спектр применения. Изделия можно использовать практически на всех типах почв, кроме каменистых. Кроме того, установка свай позволяет минимизировать или полностью исключить земляные работы при работе на склонах и неровных участках.
Отсутствие вибрации и шума при ввинчивании в землю. Единственным источником звука может быть двигатель спецтехники.
Возможность осуществлять устройство фундамента в стесненных условиях города и благоустроенной частой площадке. Применимость к обустройству в любое время года.
Возможность повторного использования. При восстановлении защитного покрытия сваи можно использовать до 5 раз.

Несомненным плюсом для частных застройщиков является технология устройства фундамента. Допускается закручивание опор вручную, для чего используется рычаг и усилие 2-3 человек. Этот метод применим для труб диаметром до 108 мм.

Определение длины сваи

Установка свай под фундамент производится после исследования грунта и определения его несущей способности. Кроме того, учитывается сейсмическая активность в регионе и уровень грунтовых вод. При работе на неустойчивом грунте, заболоченной местности или дне водоема определяют уровень залегания твердого грунта, параметры которого соответствуют заданным проектом условиям.

Главное правило монтажа – острие с лопастями должно находиться на 15-20 см ниже горизонта промерзания почвы. Следует иметь в виду, что часть трубы с технологическими отверстиями для вращения после монтажа необходимо обрезать.

Винтовые сваи производители выпускают длиной от 1,65 м до 12 м. Одна секция для частного строительства выпускается размером до 2,6 м. Для достижения большей глубины (на склонах, глинистом грунте, зыбучих песках) стандартные изделия надстраивают дополнительными отрезков или труб одинакового диаметра путем сварки кромок.

Варианты забивки винтовых свай

Способ забивки свай в грунт определяется его свойствами и высотой секций.

Возможны такие варианты установки:

С предварительным сверлением. Этот способ применяют на плотных грунтах, где его сопротивление превышает прочность на разрыв лопастей и их крепление к трубе. Монтаж осуществляется в два этапа. Сначала делается скважина диаметром, соответствующим трубе или немного меньшим, чтобы обеспечить ее плотное обжатие. Затем секцию устанавливают в отверстие наконечником и закручивают до достижения проектной глубины. Если бурение скважины затруднено, процесс можно механизировать с помощью механизированного устройства. Наглядным примером такой технологии является нарезание резьбы по металлу с помощью плашки и метчика.
Вкручивание без предварительной подготовки. Такая установка свай производится на слабых грунтах, где отсутствует риск повреждения изделия при воздействии чрезмерной силы. В верхнем слое грунта делается небольшое отверстие для захвата лопастями земли, затем колонка вращается до тех пор, пока она не опустится до заданного уровня. Этот прием аналогичен вкручиванию крестовой отверткой самореза с шестигранной головкой. Здесь нужно тщательно разобраться с плотностью и твердостью земли. Чрезмерное усилие, прилагаемое механическим устройством или длинной рукой, может сломать и деформировать лезвия. Кроме того, сильное трение о твердые породы вызывает отслоение антикоррозийного покрытия от металла.

Вы можете установить опоры самостоятельно или с привлечением специалистов. Выбор зависит от собственных строительных навыков, физической подготовки и возможности привлечения к этому делу помощников.

Процесс забивания свай в грунт

Для правильной установки свайного фундамента необходимо тщательно продумать установку каждой опоры. Малейшее отклонение от технологии приводит к ослаблению ее несущей способности и дальнейшим трудностям с обвязкой.

При ввинчивании секций в грунт следует соблюдать следующую последовательность работ:

Перенести составленный чертеж на площадку. Необходимо сориентировать его по сторонам света, затем точно выставить углы в соответствии с расстояниями от стационарных объектов – забора, дома, сарая, колодца.
Точно выровняйте углы. Для этого используется шнур, колья и рулетка. В обязательном порядке проверяется соответствие диагоналей – они не должны отличаться более чем на 1%.
Наметить расположение опор. Они должны располагаться точно под осевой линией ростверка, который будет установлен в конце монтажа свайного поля. Смещение может привести к отклонению центра тяжести и деформации всей опорной системы.
Копать ямы для свай. В зависимости от типа почвы их глубина может составлять 30-50 см. Перепроверьте правильность проведенных подготовительных мероприятий. Разложите опоры напротив ям, разметьте на них, что укажет глубину погружения.
Вставьте сваи в яму по одной, придавите и выровняйте их, меняя уровень через каждые 90 градусов. Вверните изделия с помощью механических или ручных инструментов. Во время опускания изделие нельзя наклонять в сторону или закручивать назад.
Возьмите гидравлический уровень или лазерный прибор и выровняйте выступающие из земли трубы по высоте. Срежьте верхушки болгаркой, бензорезом или ручной пилой.
Замешивать бетонный раствор, армировать сваю не нужно, так как эту функцию выполняет ее внешнее тело. Залейте раствор с помощью вибратора или стального стержня, чтобы удалить пузырьки воздуха. Выровняйте раствор по верхнему краю трубы.
Приварите головки к вырезам опор. Делать это нужно аккуратно, чтобы обеспечить соответствие деталей по горизонтали и вертикали.
Очистить сварные швы и срезы от окалины, ржавчины и грязи. Покройте их защитным покрытием. Подождите, пока он полностью не высохнет.

Дальнейшие работы можно продолжать сразу же, не дожидаясь полного затвердевания бетона. Этот фактор не влияет на несущую способность опорной системы.

Тонкости и технология монтажа своими руками

Несмотря на кажущуюся простоту технологии, монтаж винтовой конструкции имеет ряд особенностей, которые необходимо учитывать в процессе проектирования и при монтаже.

Независимо от типа грунта глубина погружения опор должна быть ниже уровня его промерзания. Для средней и южной полосы страны она составляет 150 см. Это предотвратит выдавливание стержней при пучинистой почве.
Расстояние между сваями для каркасного дома принимают не более 250 см. Увеличение шага приводит к провисанию бруса, который используется для обустройства основания под стены. Даже железобетонный ростверк со временем может деформироваться.
Для ручной установки свай необходимо не менее трех человек. Один отвечает за вертикальное положение опоры, а двое занимаются ее ввинчиванием.
Вкручивание опор – очень сложный процесс, требующий значительных физических усилий. Чтобы было проще, нужно увеличить плечо рычага. Стандартно лом вставляется в технологические отверстия сваи. Если его длины недостаточно, на торцы надевают стальные трубы. Их длина может достигать 400 см. Обычно длина руки составляет 3-4 метра. Чем он длиннее, тем меньше усилий придется затратить рабочим.
Необходимо немедленно установить опору в вертикальное положение. Допустимое отклонение составляет 1 градус.

При правильном планировании свайная система может прослужить до 100 лет при условии нанесения качественного защитного покрытия. Когда здание приходит в негодность, винтовые опоры можно выкрутить и найти дальнейшее применение.
